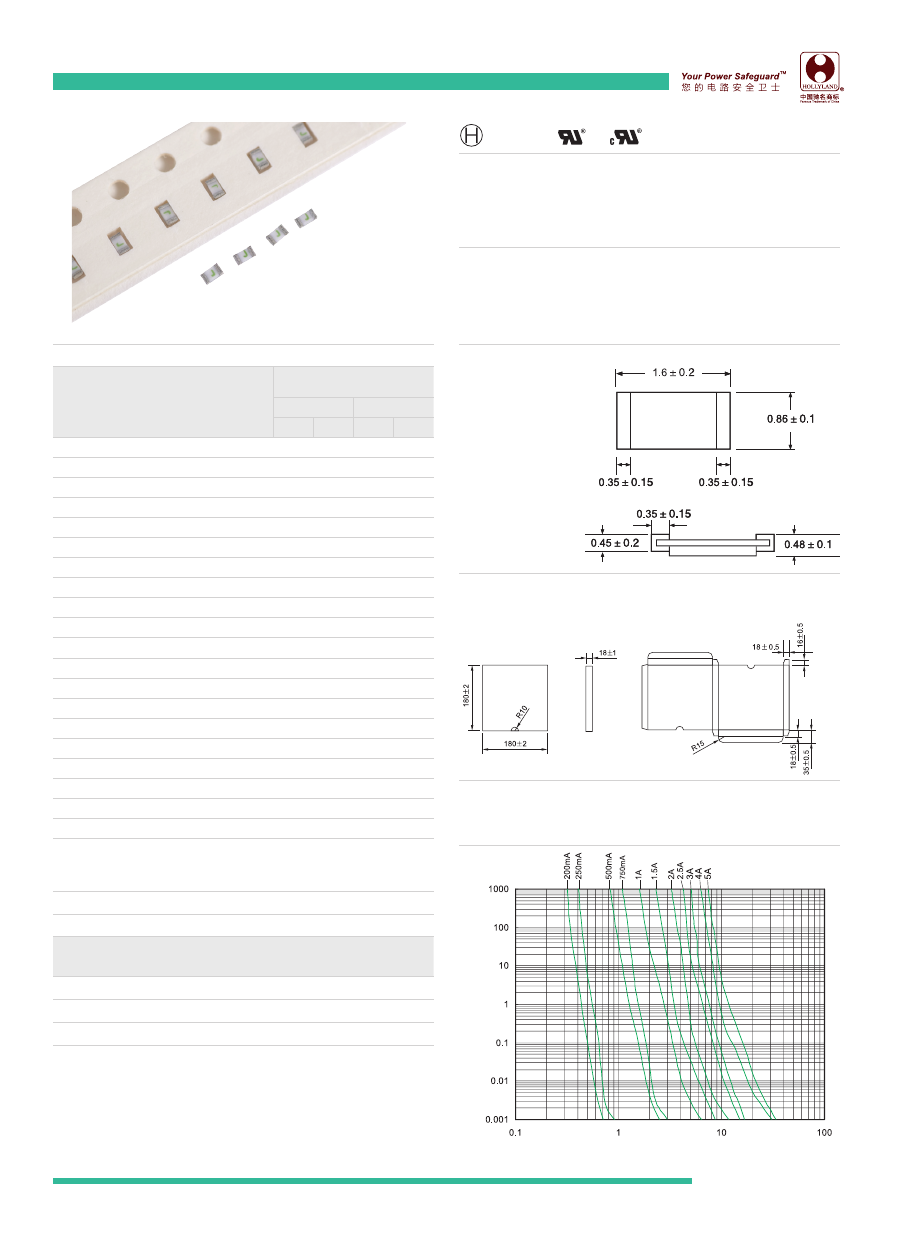

www.hollyfuse.com
09
0603, RoHS Compliant & Pb-Free
SURFACE MOUNT CHIP FUSE (FAST-BLOW)
表面贴装片式保险丝
（速断型）
Standards/ 标准：UL 248-1, UL 248-14
Operating Temperature/ 工作温度：-55℃ ~90℃
Storaging Temperature/ 储存温度：-55℃ ~85℃
Resistance to soldering heat/ 耐焊接热性：260℃，10s Max.
Solderability/ 可焊性：235℃ ±5℃ , 3.5s+0.5/-0s
TECHNICAL PARAMETERS/ 技术参数 :
CATALOG NO.
目录编号
CURRENT RATING
额定电流
SAFETY APPROVALS
安全认证
UR
cUR
L1
L2
L1
L2
06F-0200L
200mA
●
●
●
●
06F-0250L
250mA
●
●
●
●
06F-0315L
315mA
●
●
06F-0375L
375mA
●
●
06F-0400L
400mA
●
●
06F-0500L
500mA
●
●
06F-0630L
630mA
●
●
06F-0750L
750mA
●
●
06F-0800L
800mA
●
●
06F-010L
1A
●
●
06F-013L
1.25A
●
●
06F-015L
1.5mA
●
●
06F-016L
1.6A
●
●
06F-020L
2A
●
●
06F-025L
2.5A
●
●
06F-030L
3.0A
●
●
06F-032L
3.15A
●
●
06F-035L
3.5A
●
●
06F-040L
4A
●
●
06F-050L
5A
●
●
● DENOTES FOR APPROVED ● 表示已取得安全认证
L1 DENOTES FOR 32V L1 代表 32V
L2 DENOTES FOR 63V L2 代表 63V
ELECTRICAL CHARACTERISTICS/ 电气特性 :
% of CURRENT RATING
额定电流的 %
BLOWING TIME
熔断时间
100%
4 hours Min. 最快 4 小时
250%
10 seconds Max. 最慢 10 秒 (200mA-3A)
350%
1 second Max. 最慢 1 秒 (3.15A-5A)
PACKING/ 包装：
5,000 PIECES TAPED AND REELED IN ONE BOX
每卷 5,000 只保险丝，装入一个包装盒
BOX SIZE/ 包装盒尺寸：
INTERRUPTING CAPACITY / 分断能力：
50A 32V AC (200mA-1A） 35A 32V AC (1.2A-5A)
50A 63V DC (200mA-250mA) 50A 32V DC (300mA-1A)
35A 32V DC (1.2A-5A)
CURRENT(A)/ 电流 ( 安培 )
TIME(s)/
时间
(
秒
)
06F
AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)
06F
平均 I-T 曲线图
( 仅供参考 )
Dimensions/ 尺寸 :
TOP VIEW/ 上面 :
SIDE VIEW/ 侧面 :
06F
Unit 单位：mm
Unit 单位：mm
