www.hollyfuse.com

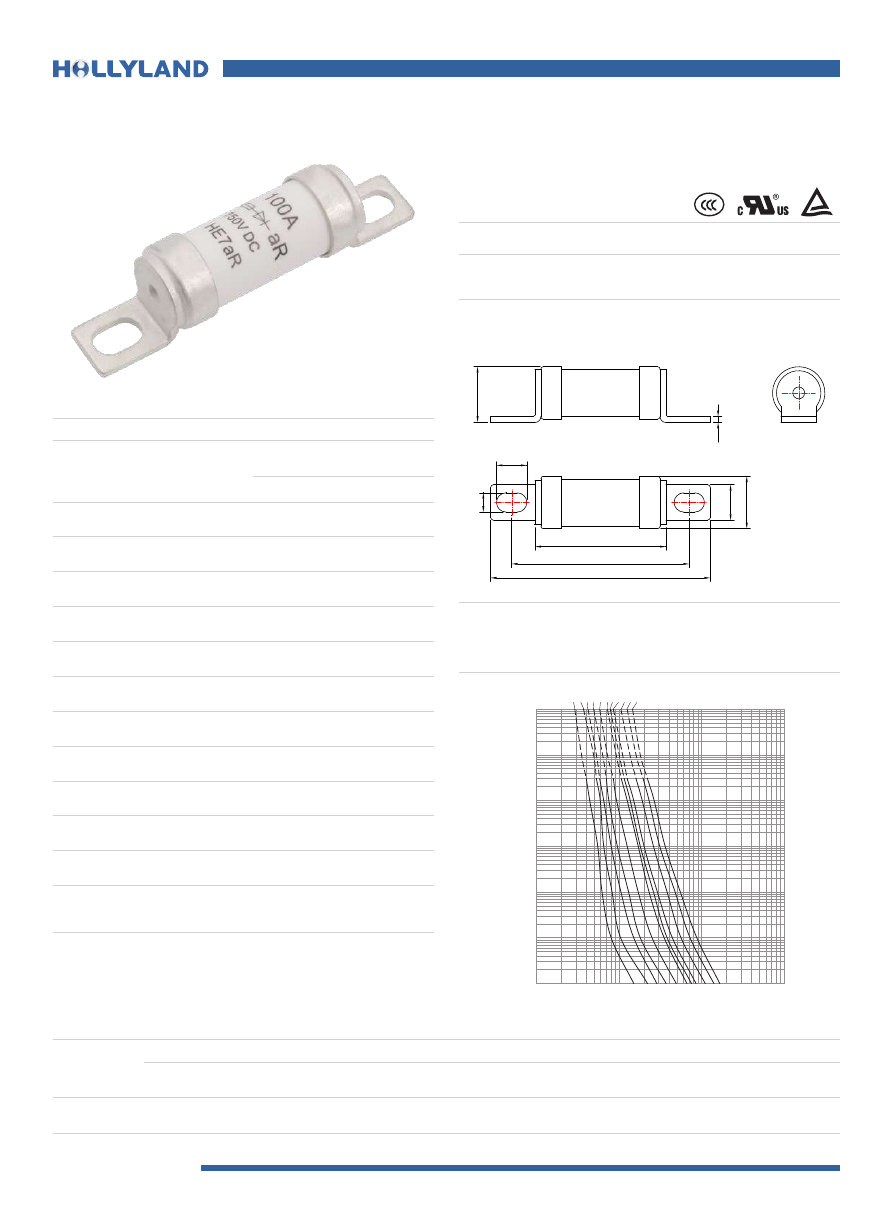

HE7aR 750V DC 10A-100A

Semiconductor Fuses

半导体保护熔断器

INTERRUPTING CAPACITY / 分断能力：

50,000 amperes at 750V DC

Standard/ 标准：

GB/T 13539.4，IEC 60269-4，UL 248-13

TECHNICAL PARAMETERS/ 技术参数 :

PART  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

cURus

CCC

TUV

HE7aR10

10A

●

●

●

HE7aR16

16A

●

●

●

HE7aR20

20A

●

●

●

HE7aR25

25A

●

●

●

HE7aR32

32A

●

●

●

HE7aR40

40A

●

●

●

HE7aR45

45A

●

●

●

HE7aR50

50A

●

●

●

HE7aR63

63A

●

●

●

HE7aR80

80A

●

●

●

HE7aR100

100A

●

●

●

● DENONTES FOR APPROVAL                         ● 表示已取得安全认证
○ DENONTES FOR PENDING                            ○ 表示正在申请安全认证

HE7aR

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Type：HE7aR       Part No.：HE7aR (amp rating)

D

A

E

B

K

G

H

J

F

CURRENT(A)/ 电流 ( 安培 )

10

100

1000

10000

TIME(s)/

时间

(秒

)

0.001

0.01

0.1

1

10

100

1000

10A 16A 20A 25A 32A 40A 45A 50A 63A 80A 100A

额定电流

Current Rating

尺寸 Dimensions(mm)

A

B

D

E

F

G

H

J

K

6A-100A

44.5±1

18.0±1

75.5±2

12.0±0.5

2.0±0.5

60.0±3

6.3+0.5/-0.1

10.25±0.5

19.0±2
