产 品 规 格 书

PRODUCT SPECIFICATION

光伏专用熔断体

NH1XLgPV 1500V DC

编号：

A05 HLD-PSI-1066 2022/11/25

好利来（厦门）电路保护科技有限公司
Hollyland (Xiamen) Technology Corporation Limited
福建厦门市翔安区舫山东二路829号361101
T +86 592 577 2288
M sdxm@hollyfuse.com
Wwww.hollyfuse.com

批准：

APPROVED BY

审核：

CHECKED BY

制定：

PREPARED BY

光伏熔断体

NH1XLgPV 1500V DC 63A-200A PV Fuse

成为全球卓越的电路安全保护解决方案提供商

Global Outstanding Circuit Protection Solutions Provider

2 / 7

目录

Table of Contents

一、产品基本资料Basic Information ………………………………………………………3

二、产品构造图及尺寸Dimensions……………………………………………………………4

三、 时间-电流曲线 I-T Curve………………………………………………………………5

四 、 运 输 和 存 储 T r a n s p o r t a t i o n a n d S t o r a g e … … … … … … … … … … … … 6

五、工作和使用条件 Working and Operating Instructions …………………6

六、包装要求 Packing Details………………………………………………………………7

光伏熔断体

NH1XLgPV 1500V DC 63A-200A PV Fuse

成为全球卓越的电路安全保护解决方案提供商

Global Outstanding Circuit Protection Solutions Provider

3 / 7

一、产品基本资料

Basic Information

1

、产品标准

Standard: IEC 60269-6

、

GB/T 13539.6.

2

、额定电压

Voltage: 1500V DC

3

、额定电流

Current: 63-200A

4

、保护类别

Class of Operation

：

PV

5

、分断能力

Breaking Capacity: 30kA @1500V DC

6

、环境

Environmental

：

RoHS Compliant, REACH

7

、安全认证

Safety Approval:

产品型号

Type

额定电压

Rated Voltage

认证范围

Approved

Range

TUV

证书号码

REPORT No.

NH1XLgPV

1500V DC

63A~200A

R 50324360

NH1XLgPV-B

1500V DC

63A~200A

R 50324360

8

、产品目录编号

Part No.:

序号

目录编号

Part No.

额定电流

Rated

Current

额定电压

Rated

Voltage

最大功耗

Max Watts Loss

（

W

）

1

1XLgPV50U15A

50A

1500V DC

24

1XLgPV50U15A2

1XLgPV50U15B

1XLgPV50U15BC

2

1XLgPV63U15A

63A

26

1XLgPV63U15A2

1XLgPV63U15B

1XLgPV63U15BC

3

1XLgPV80U15A

80A

28

1XLgPV80U15A2

1XLgPV80U15B

1XLgPV80U15BC

4

1XLgPV100U15A

100A

34

1XLgPV100U15A2

1XLgPV100U15B

1XLgPV100U15BC

光伏熔断体

NH1XLgPV 1500V DC 63A-200A PV Fuse

成为全球卓越的电路安全保护解决方案提供商

Global Outstanding Circuit Protection Solutions Provider

4 / 7

1XLgPV125U15A

125A

42

1XLgPV125U15A2

1XLgPV125U15B

1XLgPV125U15BC

1XLgPV160U15A

160A

46

1XLgPV160U15A2

1XLgPV160U15B

1XLgPV160U15BC

1XLgPV200U15A

200A

52

1XLgPV200U15A2

1XLgPV200U15B

1XLgPV200U15BC

二、产品构造图及尺寸

Dimensions

Type: NH1XLgPV

Part No.: 1XLgPV(amp rating )U15A/A2

Type: NH1XLgPV -B

Part No.: 1XLgPV(amp rating )U15B

20

 M

in

.

52(Max.)

53

(M

ax

.)

189±5.0

133

  0

-10

194±3

25

6

52

（

M

AX

）

11

156

173

光伏熔断体

NH1XLgPV 1500V DC 63A-200A PV Fuse

成为全球卓越的电路安全保护解决方案提供商

Global Outstanding Circuit Protection Solutions Provider

5 / 7

Type: NH1XLgPV -B

Part No.: 1XLgPV(amp rating )U15BC

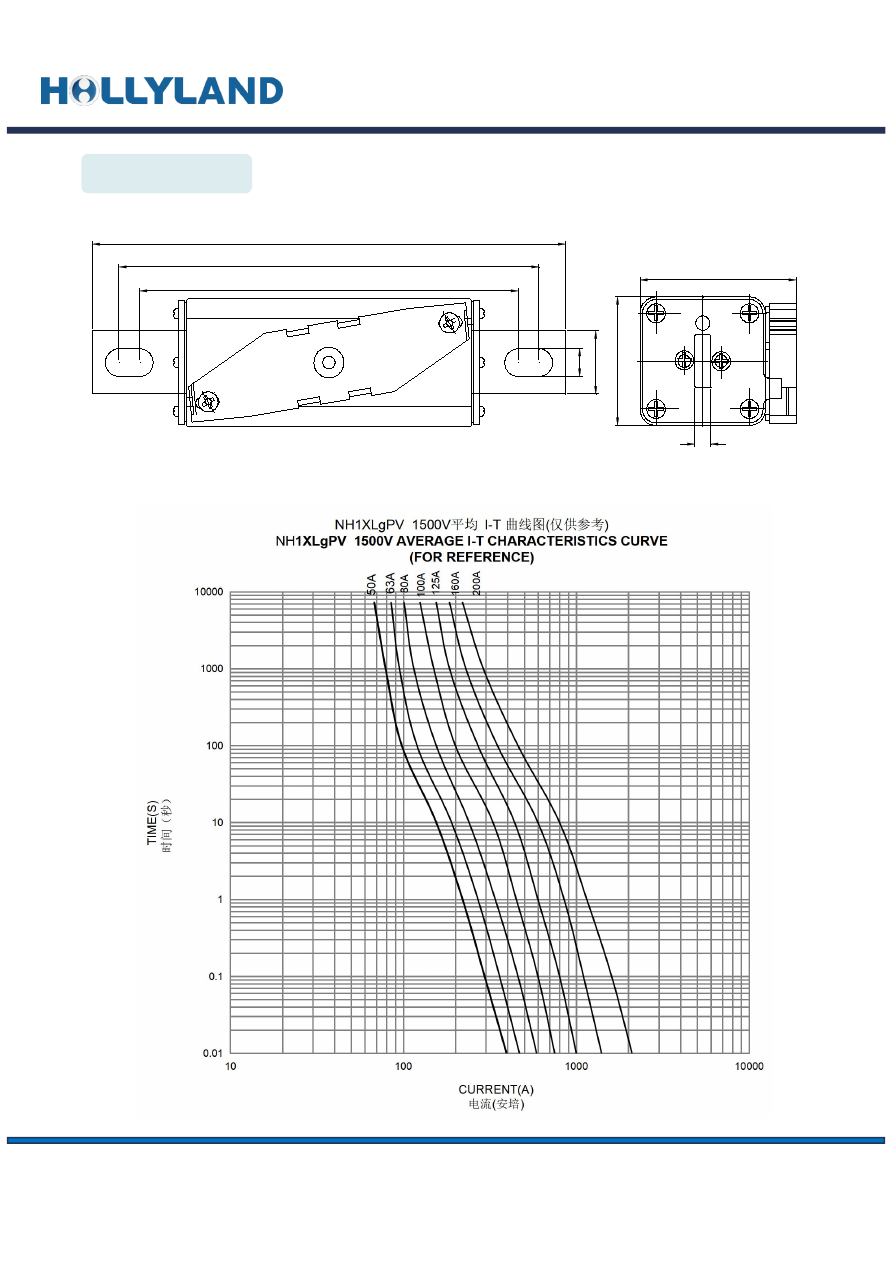

三、时间

-

电流曲线图

THE AVERAGE I-T CHARACTERISTICS CURVE

6

52

(M

AX

)

68

194±3

25

11

156

173

光伏熔断体

NH1XLgPV 1500V DC 63A-200A PV Fuse

成为全球卓越的电路安全保护解决方案提供商

Global Outstanding Circuit Protection Solutions Provider

6 / 7

四、运输和存储

Transportation and Storage

1

、运输

Transportation

包装箱运输过程中应避免雨雪侵袭和机械损伤。

Avoid rain and snow invasion and mechanical damage during the transportation of packing cases.

2

、存储

Storage

产品存储温度：

-40

℃

~+90

℃。在

40

℃及以上时相对湿度不大于

50%

，在

20

℃以下，相对湿度不大于

90%

。

Product storage temperature: -40

℃

~+90

℃

. The relative humidity is not more than 50% at 40

℃

and above,

and the relative humidity is not more than 90% below 20

℃

.

五、工作和使用条件

Working and Operating Instructions

1

、环境温度

Ambient temperature

使用条件

Ambient temperature correction curve

：

-40

℃

~+125

℃

环境温度修正曲线

Ambient temperature correction curve

：

光伏熔断体

NH1XLgPV 1500V DC 63A-200A PV Fuse

成为全球卓越的电路安全保护解决方案提供商

Global Outstanding Circuit Protection Solutions Provider

7 / 7

2

、海拔高度

Altitude

正常使用海拔高度不超过

2000

米，当超过

2000

米熔断器的额定电流需进行修正：

When fuses are used at high altitudes, the current rating should be corrected

，

the correction factor is

shown in the following table:

海拔高度（

h

）

Altitude above sea level(h)

降容系数（

I/I

n

）

Derating factor (I/I

n

)

2000

1.000

2500

0.975

3000

0.950

3500

0.925

4000

0.900

4500

0.875

5000

0.850

3

、大气条件

Atmospheric Conditions

空气是干净的，其相对湿度在最高温度为

40

℃时不超过

50%

。

The air is clean and its relative humidity does not exceed 50 % at the maximum temperature of 40 °C.

在较低的温度下可以有较高的相对湿度，例如：在

20

℃以下，相对湿度可以达到

90%

。在这些条件下，

由于温度变化，可能会偶然发生中等凝露。

Higher relative humidity is permitted at lower temperatures, for example, 90 % at 20

℃。

Under these

conditions, moderate condensation may occasionally occur due to variation in temperature.

六、包装要求

Packing Details

包装方式

A PACKING MODE A : 1XLgPV(amp rating )U15A/A2/ BC

1.

小盒参考尺寸

Small Box Size

：长

×

宽

×

高

length × width × height

＝

215×60×67mm

。

2.

外箱参考尺寸

External Carton Size

：长

×

宽

×

高

length × width × height

＝

320×235×230mm

。

3.

包装要求：

1

个

/

小盒；

15

小盒

/

每箱。

Packing Details: 1EA/small box; 15small box /exported carton.

包装方式

B PACKING MODE B: 1XLgPV(amp rating )U15B

1.

小盒参考尺寸

Small Box Size

：长

×

宽

×

高

length × width × height

＝

215×60×55mm

。

2.

外箱参考尺寸

External Carton Size

：长

×

宽

×

高

length × width × height

＝

320×230×190mm

。

3.

包装要求：

1

个

/

小盒；

15

小盒

/

每箱。

Packing Details: 1EA/small box; 15 small box /exported carton.

所有产品的包装应能达到防潮、抗振的作用，以防在运输或贮存过程中产品受潮或损坏。

Packing should meetthe requirements of anti-moisture and anti-shaking so that the products will not absorb

moisture or be damagedduring transportation or storage.
