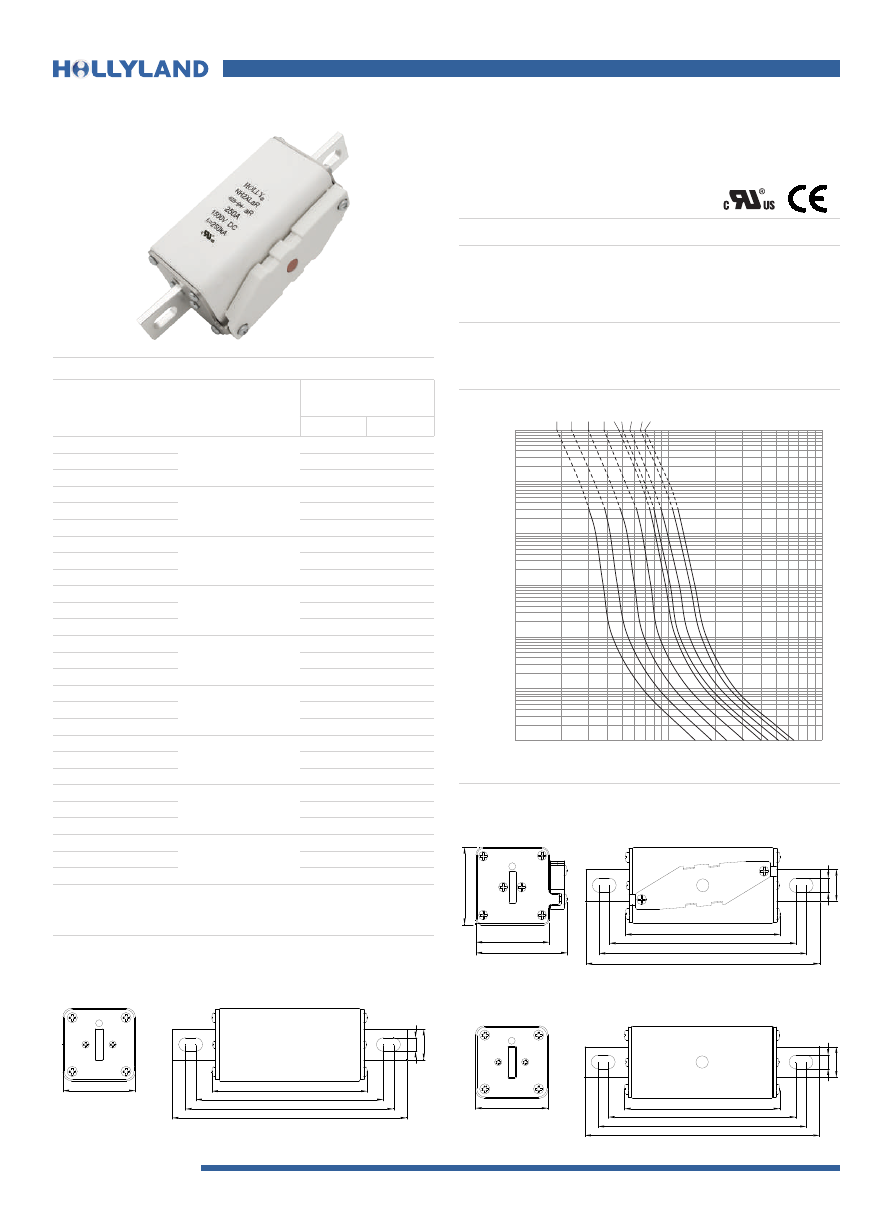

NH2XLaR 1500V DC 125-420A

Standard/ 标准：

UL 248-13,  IEC 60269-4,  GB/T 13539.4

INTERRUPTING CAPACITY/ 分断能力：

250,000 A at 1500V DC (Time Constant: ≤ 4ms)

TECHNICAL PARAMETERS/ 技术参数 :

PART  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

cURus

CE

2XLaR125U15

125A

●

●

2XLaR125U15B

●

●

2XLaR125U15C

●

●

2XLaR160U15

160A

●

●

2XLaR160U15B

●

●

2XLaR160U15C

●

●

2XLaR200U15

200A

●

●

2XLaR200U15B

●

●

2XLaR200U15C

●

●

2XLaR250U15

250A

●

●

2XLaR250U15B

●

●

2XLaR250U15C

●

●

2XLaR300U15

300A

●

●

2XLaR300U15B

●

●

2XLaR300U15C

●

●

2XLaR315U15

315A

●

●

2XLaR315U15B

●

●

2XLaR315U15C

●

●

2XLaR350U15

350A

●

●

2XLaR350U15B

●

●

2XLaR350U15C

●

●

2XLaR400U15

400A

●

●

2XLaR400U15B

●

●

2XLaR400U15C

●

●

2XLaR420U15

420A

●

●

2XLaR420U15B

●

●

2XLaR420U15C

●

●

U15 DENOTES FOR 1500V DC                    U15 表示 1500V DC
●  DENOTES FOR APPROVAL

      ●  表示已取得安全认证

○  DENOTES FOR PENDING

      ○  表示正在申请安全认证

Class of Operation:aR

保护特性：aR

NH2XLaR 1500V

平均 I-T 曲线图

( 仅供参考 )

NH2XLaR 1500V



AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(秒

)

100

1000

10000

0.001

0.01

0.1

1

10

100

1000

125A

160A

200A

250A 300A 315A 350A 400A 420A

Type:NH2XLaR             Part No.: NH2XLaR(amp rating)U15B

Type:NH2XLaR             Part No.: NH2XLaR(amp rating)U15C

Dimensions/ 尺寸 :

Unit 单位：mm

Type:NH2XLaR             Part No.: NH2XLaR(amp rating)U15

Dimensions/ 尺寸 :

Unit 单位：mm

153

170

191

130

11 25

59

74

59

153

170

191

130

11 25

59

153

170

191

130

11 25

59

153

170

191

130

11 25

59

74

59

153

170

191

130

11 25

59

153

170

191

130

11 25

59

153

170

191

130

11 25

59

74

59

153

170

191

130

11 25

59

153

170

191

130

11 25

59
