2013-2014

POWER FUSE

好利 电力保险丝

Your Power Safeguard

您 的 电 路 安 全 卫 士

TM

中国驰名商标

Famous Trademark of China

高新技术企业

High Technology Enterprise

Hollyland (China) Electronics Technology Corporation Limited

9-19 Fanghu Road, Huli District Xiamen, Fujian, China   P.C.361009
Tel: (86) 592-577 2288  Fax: (86) 592- 577 3979
E-mail: sdxm@hollyfuse.com

Hong Kong Office: Hollyland Co., Ltd.

31/F, Billion Centre, Tower A, 1 Wang Kwong Road
Kowloon Bay, Hong Kong
Tel: (852) 3666 5111  Fax: (852) 2682 1666

Shenzhen Office

No. 1002, Flat 1, Guangchengshijia Xilongxuan 10th Zone Xin

’

an

Bao

’

an, Shenzhen, Guangdong, China  P.C. 518101

Tel: (86) 755-2766 2927  Fax: (86) 755-27662925

好利来(中国)电子科技股份有限公司

中国福建省厦门市湖里区枋湖路9-19号  邮编：361009
电话: (86) 592-577 2288    传真: (86) 592- 577 3979
邮箱: sdxm@hollyfuse.com

香港子公司：好利来有限公司

香港九龙湾宏光道1号亿京中心A座31楼
电话: (852) 3666 5111  传真: (852) 2682 1666

深圳办事处

中国广东省深圳市宝安新安10区冠城世家曦龙轩1座1002室
电话: (86) 755-2766 2927  传真: (86) 755-27662925
邮编：518101

为客户创造价值  为员工提供平台

Create  value  for  customers  and  provide
workplace for employees

为企业创造利润  为股东增加回报

Generate profits for the enterprises and for its
shareholders

用信誉赢得尊重  用责任回报社会

Earn respect with creditability and give back to
the society with social responsibility

公司宗旨

Hollyland (China) Electronics  Technology  Corporation  Limited upholds
the  belief  of “people-oriented,accountability  and sharing” as  the
business  philosophy.

With more than 20 years of circuit protection desvices design and
manufacturing  experiences, the company persists with careful and
stringent design, well-chosen raw material, and strict experiment validation
by the third-party testing body to assure the excellent performance and
reliable quality. With such effort, it has developed a series of low voltage
fuses which are widely used in petroleum, chemical industry, industrial
machinery, metallurgy, architecture, communication, electronic power
system, rail transit, electric vehicle, and other fields, in order to protect
power transmission and distribution cable and related equipments and
devices in the above power system. The product reaches high international
standards, and has passed CCC, CGC, VDE, UL, cUL, cURus, TUV and
other safety certifications, furthermore, some of the product has a good
lead over our international competitor’s.

The company has acquired BSI ISO9001, ISO/TS16949 quality system
certifications and CQC ISO14001 environmental system certifications. The
company also has advanced production systems, strict implementation of
PPM quality assurance and total quality management TQM. At the same
time, it has strong R&D, production and quality control teams, ensuting the

excellent quality of the “HOLLY

®

” products, as well as its full compliance

with RoHS Directive, REACH regulations and the implementation of the
lead - free production.

Hollyland (China) Electronics Technology Corporation Limited is committed
to safe and environmental friendly surroundings.

好利来（中国）电子科技股份有限公司秉承“以人为

本、责任与分享”的经营理念，拥有20多年的电路保护器设

计、制造经验。公司研发生产的低压熔断器系列产品设计严

谨、精选用材，设计过程均经过第三方专业测试机构严格的试

验验证，产品性能指标优，品质稳定，已广泛应用于石油、化

工、工业机械、冶金、建筑、通讯、电力、轨道交通和电动汽

车等领域，用于电力系统输配电电缆及相关设备器件的保护。

产品达到国际先进水平，部分产品领先国际同行，通过了

CCC、CGC、VDE、UL、cUL、cURus、TUV等安全认证。

公司获得了BSI  ISO9001、ISO/TS16949品质体系认证和

CQC  ISO14001环境体系认证。公司拥有先进的生产系统，并

严格执行PPM品质保证及TQM全面品质管理。强大的研发、生

产工程及品质控制专业团队确保“好利

®

”产品的卓越品质、完

全符合RoHS指令、REACH法规及实现无铅化生产。

与大家分享安全环保的环境是我们义不容辞的责任。

Company Introduction

公司简介

中国驰名商标

Famous Trademark of China

高新技术企业

High Technology Enterprise

Honors And Awards

公司荣誉

中国电器工业协会电器附件及家用控制器分会第六届事理会理事单位
Member of the 6th Council of China Electrical Industrial Association,
Accessories and Household Appliances Branch

中国电器工业协会会员单位
Member of China Electrical Industrial Association

全国熔断器标准化技术委员会低压熔断器分技术委员会成员
Member of the Low Voltage fuses Branch of National
Standardization Technical Committee

全国熔断器标准化技术委员会成员
Member of National Standardization Technical Committee

福建省创新型试点企业
An Experimental Enterprise in Innovation of Fujian Province

厦门市高新技术发展协会第三届理事会副会长单位
Vice President Organization of the 3rd Council of Xiamen
High-tech Development Association

厦门市重点高新技术企业
A Key High Technology Enterprise of Xiamen City

厦门市创新型示范企业
A Model Enterprise in Innovation of Xiamen City

讲诚信重质量企业
An Enterprise of High Credibility and Top Quality

“感动人的管理”企业
An Enterprise with Touching Management

信用等级为AA级企业
An Enterprise with AA Credit Rating

Company

’

s Mission

为客户创造价值  为员工提供平台

Create  value  for  customers  and  provide
workplace for employees

为企业创造利润  为股东增加回报

Generate profits for the enterprises and for its
shareholders

用信誉赢得尊重  用责任回报社会

Earn respect with creditability and give back to
the society with social responsibility

公司宗旨

Hollyland (China) Electronics  Technology  Corporation  Limited upholds
the  belief  of “people-oriented,accountability  and sharing” as  the
business  philosophy.

With more than 20 years of circuit protection desvices design and
manufacturing  experiences, the company persists with careful and
stringent design, well-chosen raw material, and strict experiment validation
by the third-party testing body to assure the excellent performance and
reliable quality. With such effort, it has developed a series of low voltage
fuses which are widely used in petroleum, chemical industry, industrial
machinery, metallurgy, architecture, communication, electronic power
system, rail transit, electric vehicle, and other fields, in order to protect
power transmission and distribution cable and related equipments and
devices in the above power system. The product reaches high international
standards, and has passed CCC, CGC, VDE, UL, cUL, cURus, TUV and
other safety certifications, furthermore, some of the product has a good
lead over our international competitor’s.

The company has acquired BSI ISO9001, ISO/TS16949 quality system
certifications and CQC ISO14001 environmental system certifications. The
company also has advanced production systems, strict implementation of
PPM quality assurance and total quality management TQM. At the same
time, it has strong R&D, production and quality control teams, ensuting the

excellent quality of the “HOLLY

®

” products, as well as its full compliance

with RoHS Directive, REACH regulations and the implementation of the
lead - free production.

Hollyland (China) Electronics Technology Corporation Limited is committed
to safe and environmental friendly surroundings.

好利来（中国）电子科技股份有限公司秉承“以人为

本、责任与分享”的经营理念，拥有20多年的电路保护器设

计、制造经验。公司研发生产的低压熔断器系列产品设计严

谨、精选用材，设计过程均经过第三方专业测试机构严格的试

验验证，产品性能指标优，品质稳定，已广泛应用于石油、化

工、工业机械、冶金、建筑、通讯、电力、轨道交通和电动汽

车等领域，用于电力系统输配电电缆及相关设备器件的保护。

产品达到国际先进水平，部分产品领先国际同行，通过了

CCC、CGC、VDE、UL、cUL、cURus、TUV等安全认证。

公司获得了BSI  ISO9001、ISO/TS16949品质体系认证和

CQC  ISO14001环境体系认证。公司拥有先进的生产系统，并

严格执行PPM品质保证及TQM全面品质管理。强大的研发、生

产工程及品质控制专业团队确保“好利

®

”产品的卓越品质、完

全符合RoHS指令、REACH法规及实现无铅化生产。

与大家分享安全环保的环境是我们义不容辞的责任。

Company Introduction

公司简介

中国驰名商标

Famous Trademark of China

高新技术企业

High Technology Enterprise

Honors And Awards

公司荣誉

中国电器工业协会电器附件及家用控制器分会第六届事理会理事单位
Member of the 6th Council of China Electrical Industrial Association,
Accessories and Household Appliances Branch

中国电器工业协会会员单位
Member of China Electrical Industrial Association

全国熔断器标准化技术委员会低压熔断器分技术委员会成员
Member of the Low Voltage fuses Branch of National
Standardization Technical Committee

全国熔断器标准化技术委员会成员
Member of National Standardization Technical Committee

福建省创新型试点企业
An Experimental Enterprise in Innovation of Fujian Province

厦门市高新技术发展协会第三届理事会副会长单位
Vice President Organization of the 3rd Council of Xiamen
High-tech Development Association

厦门市重点高新技术企业
A Key High Technology Enterprise of Xiamen City

厦门市创新型示范企业
A Model Enterprise in Innovation of Xiamen City

讲诚信重质量企业
An Enterprise of High Credibility and Top Quality

“感动人的管理”企业
An Enterprise with Touching Management

信用等级为AA级企业
An Enterprise with AA Credit Rating

Company

’

s Mission

Index  产品索引

TYPE

DESCRIPTION

RATING

APPROVALS

Cylindricl fuse

HC10gPV

Photovoltaic fuse

1A-20A, 1000V

CGC, TUV

P01

HC10PV

Photovoltaic fuse

1A-20A, 1000V

UL

P02

HC10LgPV

Photovoltaic fuse

1A-30A,  1000V / 1250V / 1500V

P03

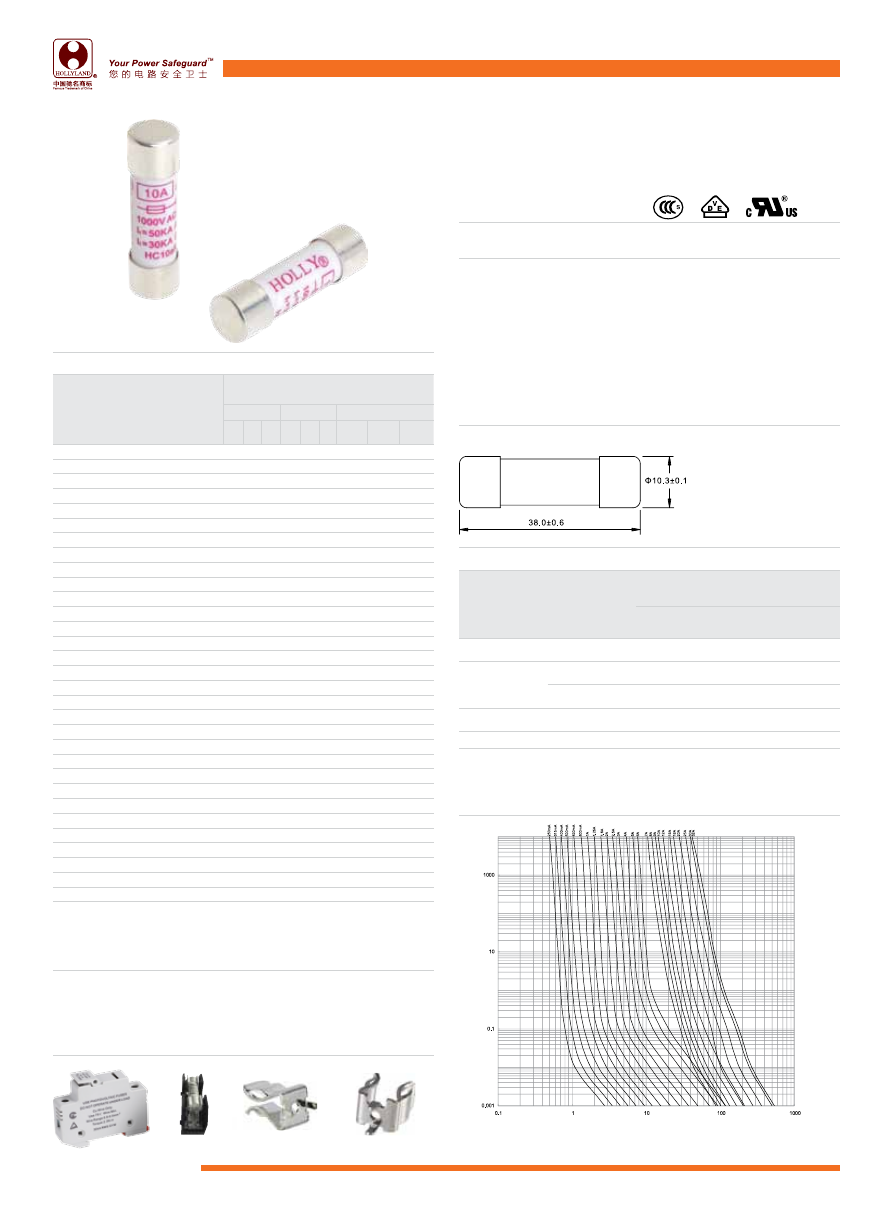

HC10aR

aR Type

250mA-32A,  500V / 690V / 1000V

CCC, cURus, VDE

P04

HC10aR-C

aR Type

250mA-32A,  500V / 690V / 1000V

P05

HC10gG

gG Type

500mA-32A,  400V / 500V / 690V

CCC

P06

HC10aM

aM Type

500mA-32A,  400V / 500V

CCC

P07

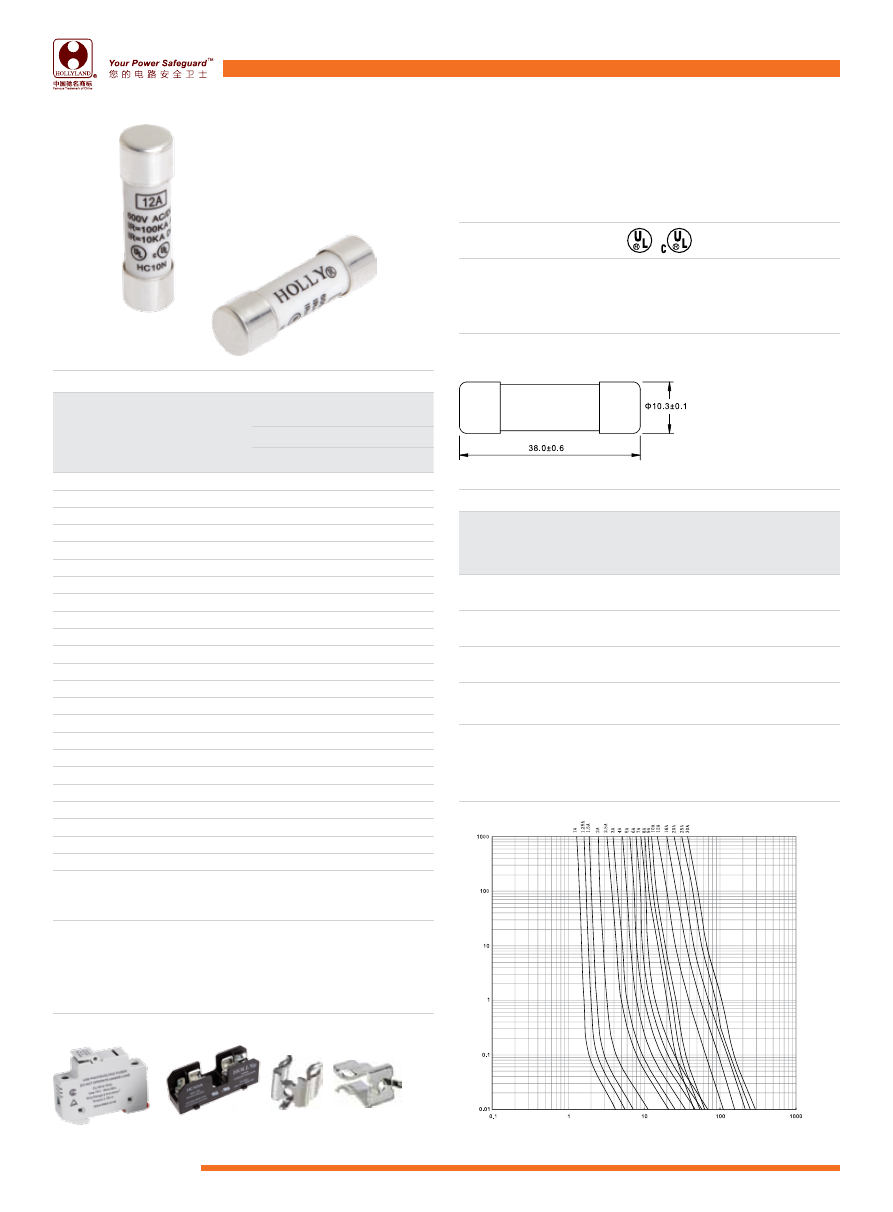

HC10N

Fast-Acting Type

1A-30A, 600V

UL, cUL

P08

HC10S

Time-Delay Type

300mA-30A, 500V

UL, cUL

P09

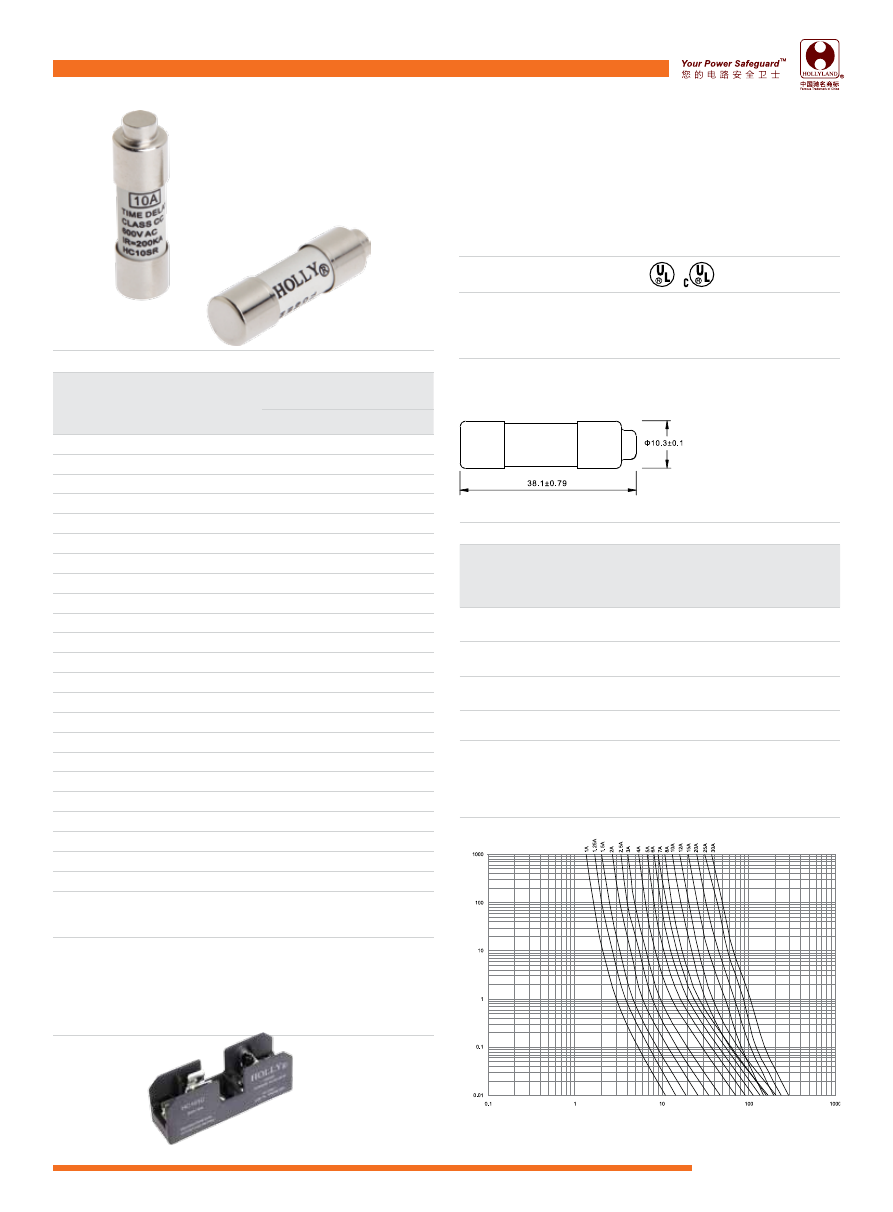

HC10NR

Fast-Acting Type

100mA-30A, 300V / 600V

UL, cUL

P10

HC10SR

Time-Delay Type

1A-30A, 300V / 600V

UL, cUL

P11

HC14gPV

Photovoltaic fuse

15A-32A, 1000V

P12

HC14gR

gR Type

16A-50A, 500V

P13

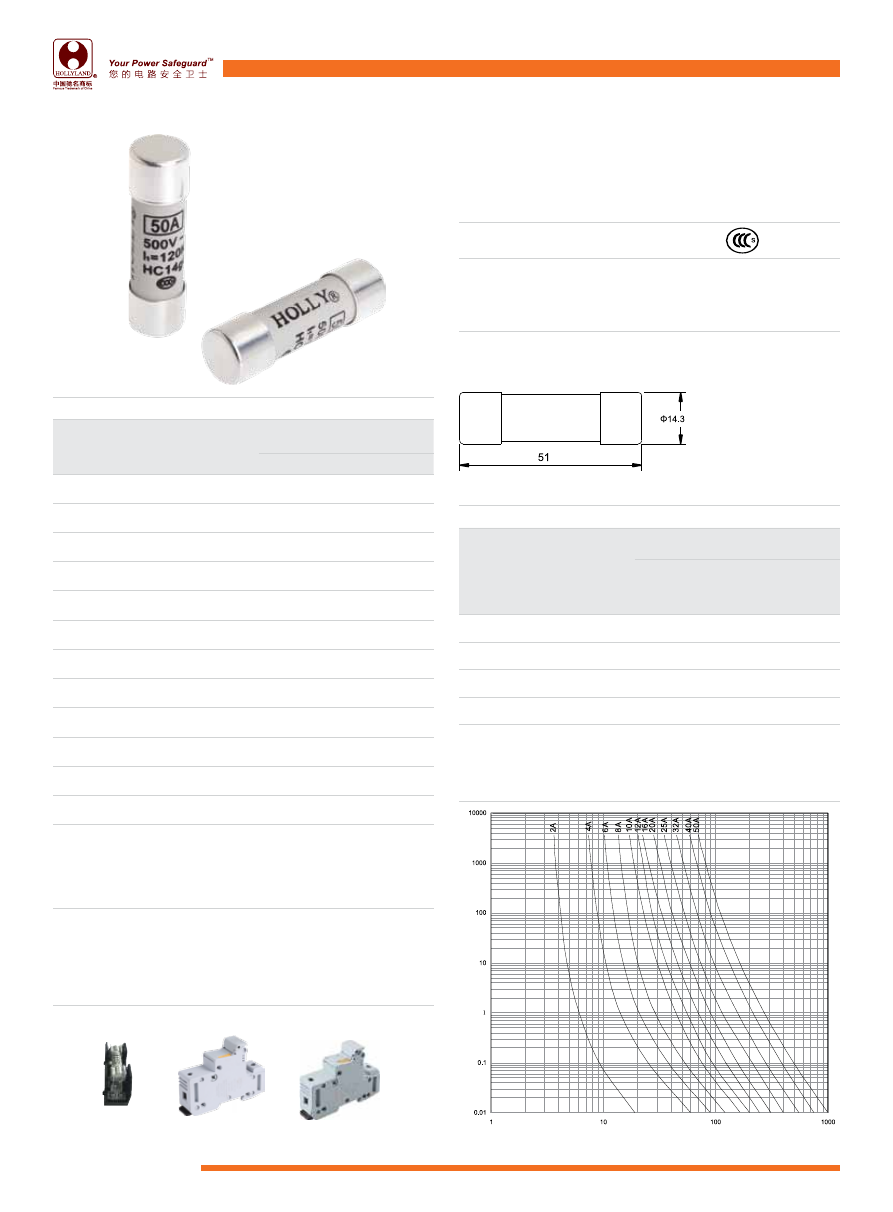

HC14gG

gG Type

2A-50A, 500V / 690V

CCC

P14

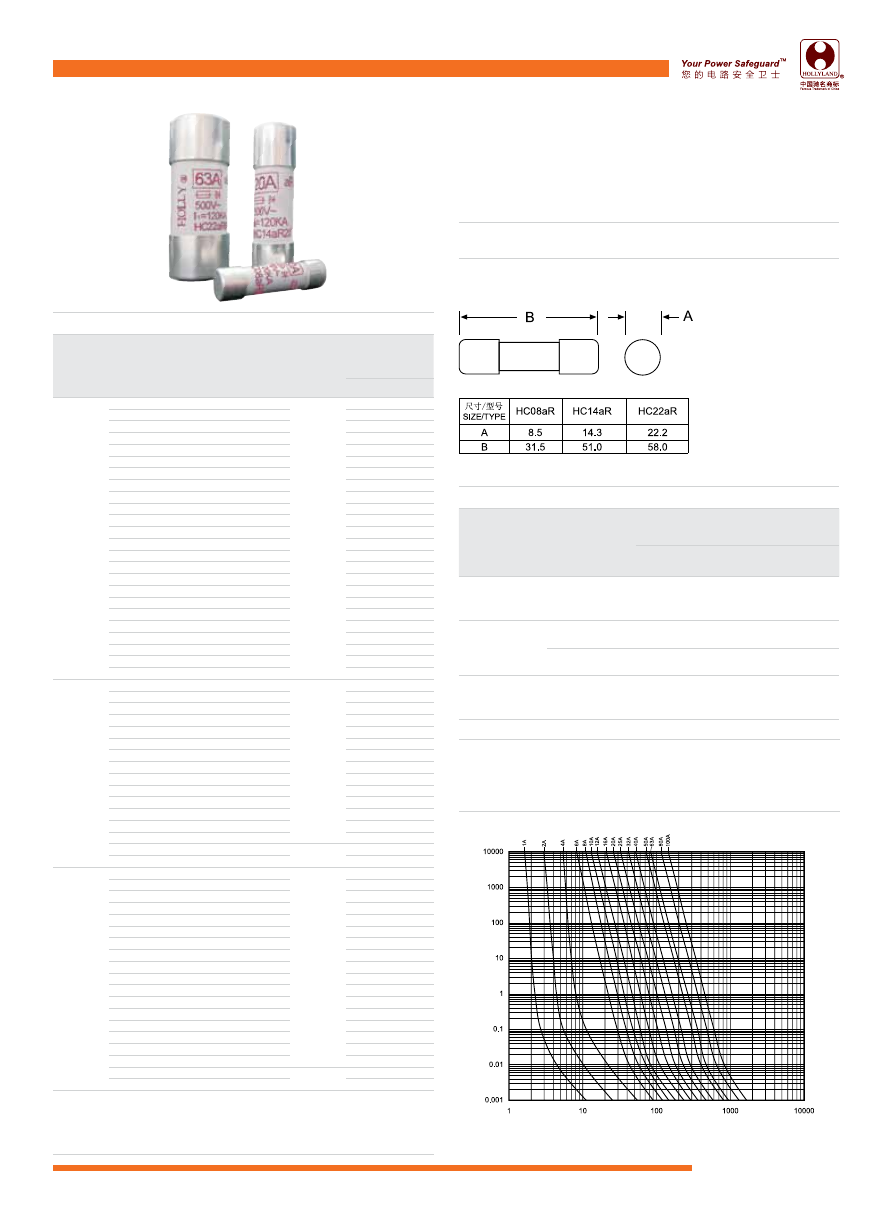

HC08aR

aR Type

500mA-25A, 400V

P15

HC14aR

aR Type

4A-50A, 500V / 690V

P15

HC22aR

aR Type

4A-100A, 500V / 690V

P15

HC08gG

gG Type

500mA-25A, 400V

P16

HC22gG

gG Type

4A-125A 500V / 690V

P16

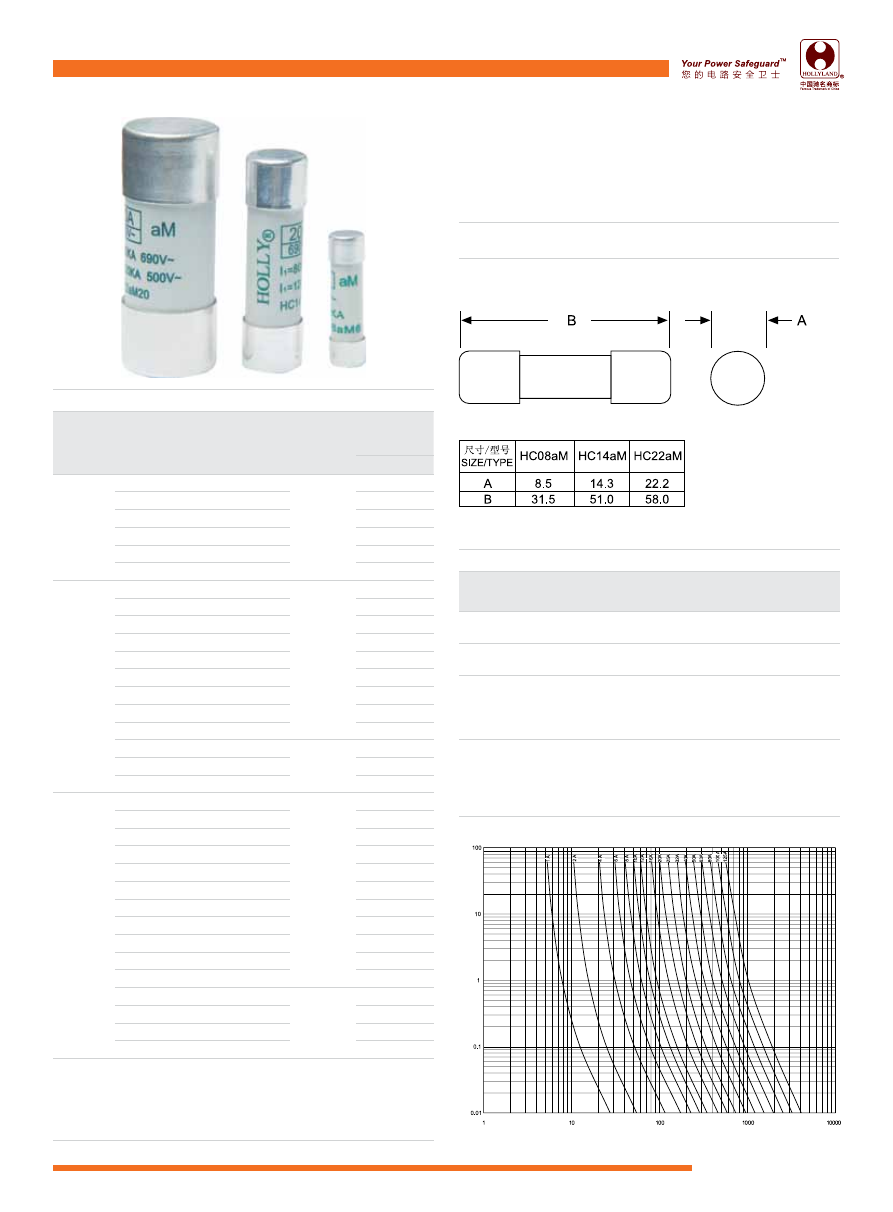

HC08aM

aM Type

1A-10A 400V

P17

HC14aM

aM Type

2A-50A, 400V / 500V / 690V

P17

HC22aM

aM Type

4A-125A, 500V / 690V

P17

Fuse with bolted

connections

HBC

aR Type

35A-1200A, 500V

P18

HBD

aR Type

35A-600A, 700V

P19

HBE

aR Type

35A-800A, 750V / 1000V

P20

HEA

aR Type

6A-400A, 500V / 690V

CCC

P21

NH fuse

NH1XLaR

aR Type

63A-400A, 1000V

P22

NH1XLgPV

Photovoltaic fuse

80A-250A, 1000V

P23

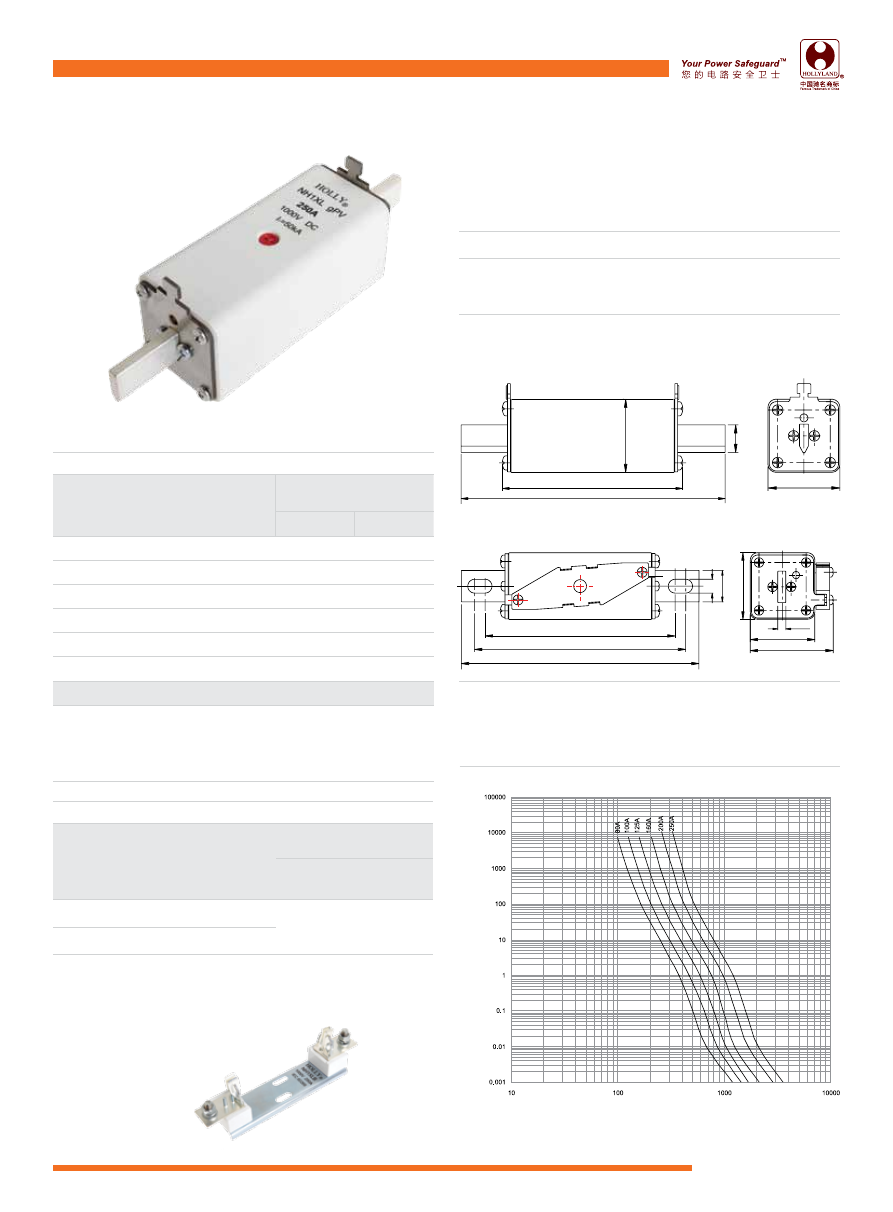

NH2XLgPV

Photovoltaic fuse

125A-400A, 1100V

CGC, TUV

P24

NH3LgPV

Photovoltaic fuse

315A-700A, 1000V

P25

NH1gPV

Photovoltaic fuse

32A-160A, 1000V

P26

NH2gPV

Photovoltaic fuse

80A-250A, 1000V

P27

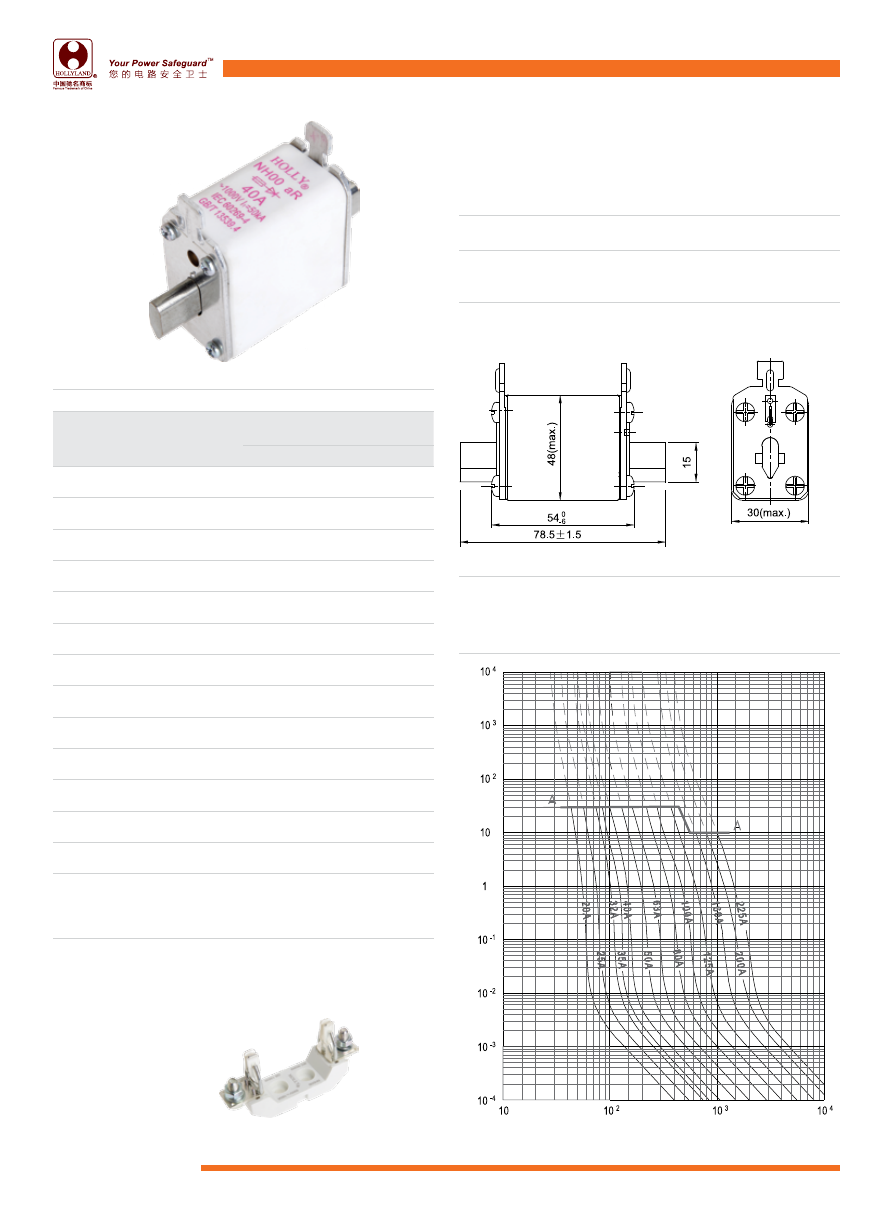

NH00aR

aR Type

20A-225A, 1000V

P28

NH000gG

gG Type

2A-100A, 500V

CCC

P29

NH00gG

gG Type

10A-160A, 500V / 690V

CCC

P30

NH1gG

gG Type

6A-250A, 500V

P31

NH2gG

gG Type

20A-400A, 500V

P32

NH3gG

gG Type

63A-630A, 500V

P33

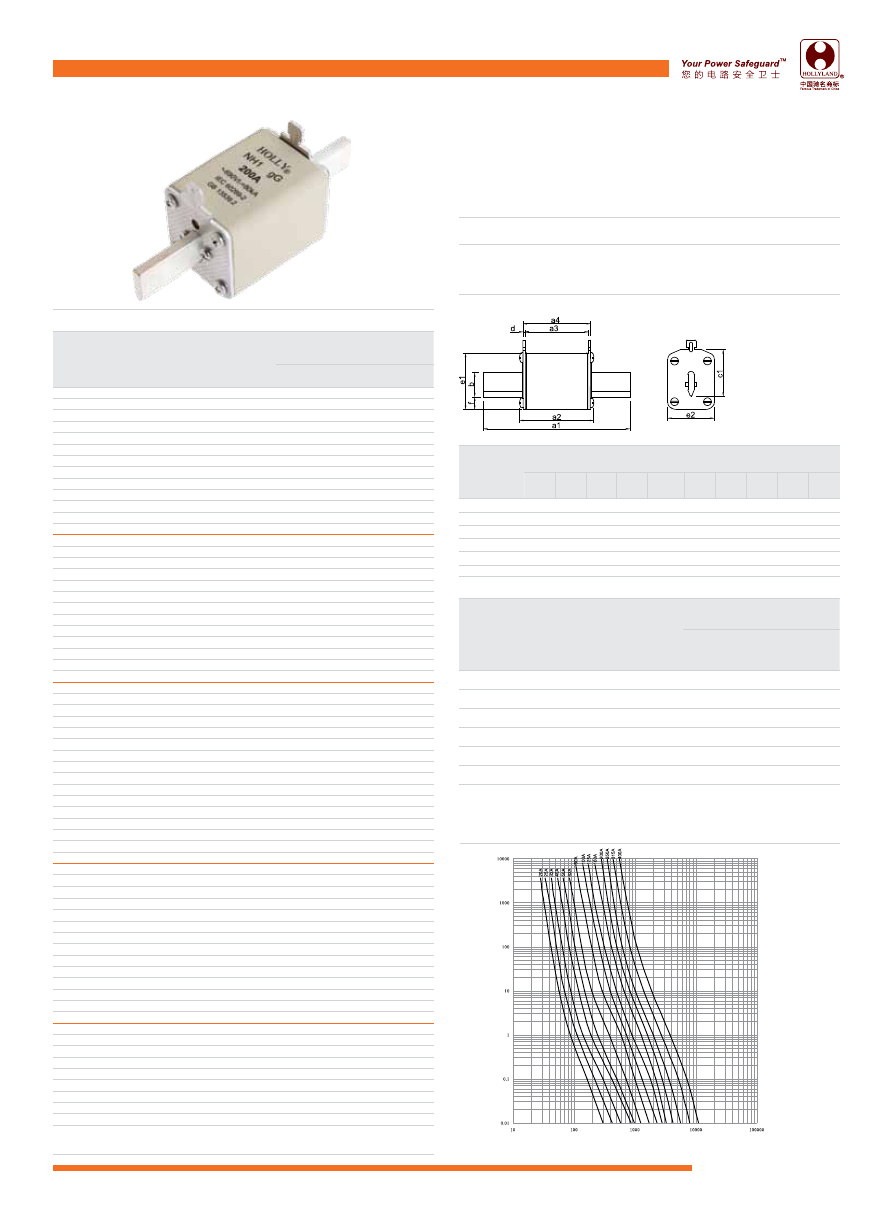

NHgG

gG Type

2A-630A, 400V

P34

NHgG

gG Type

2A-500A, 690V

P35

NHaM

aM Type

2A-630A, 500V

P36

NHaM

aM Type

2A-630A, 690V

P37

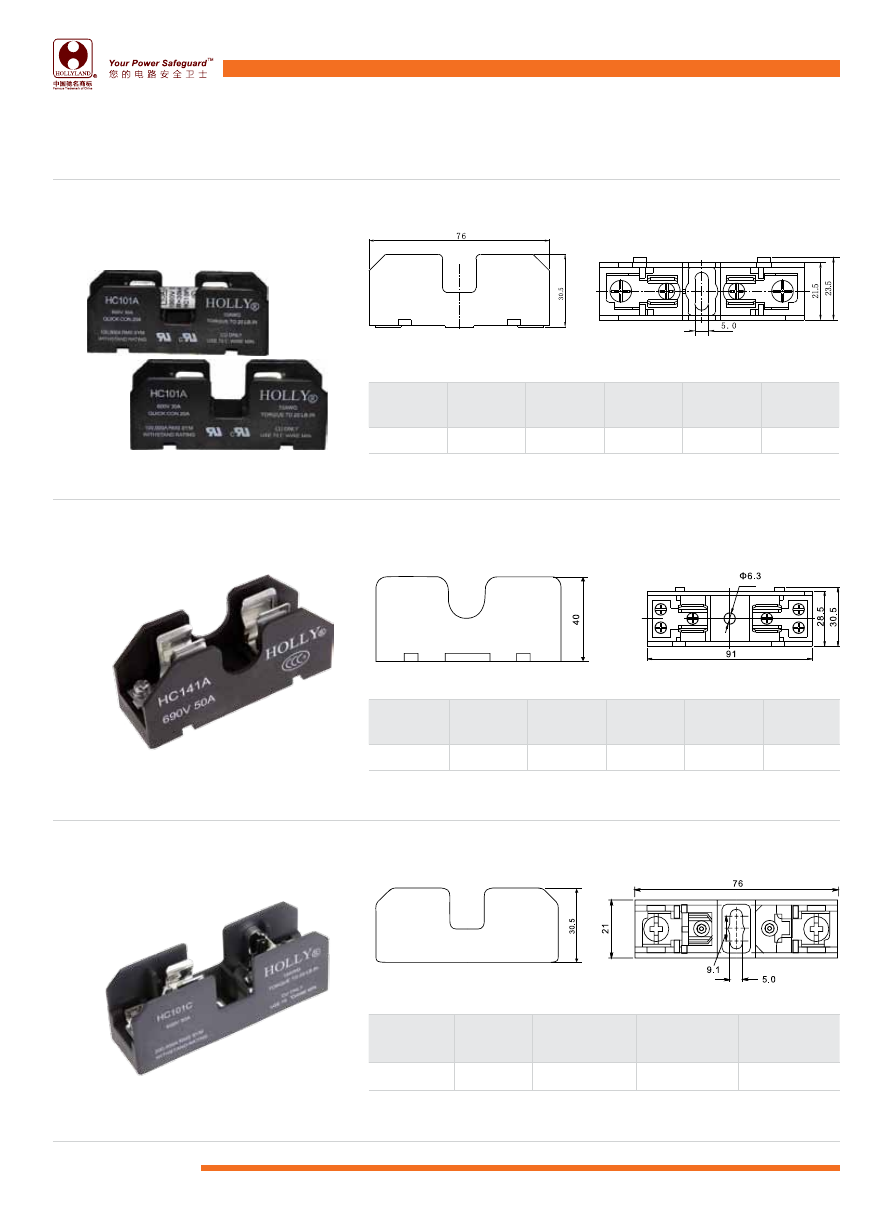

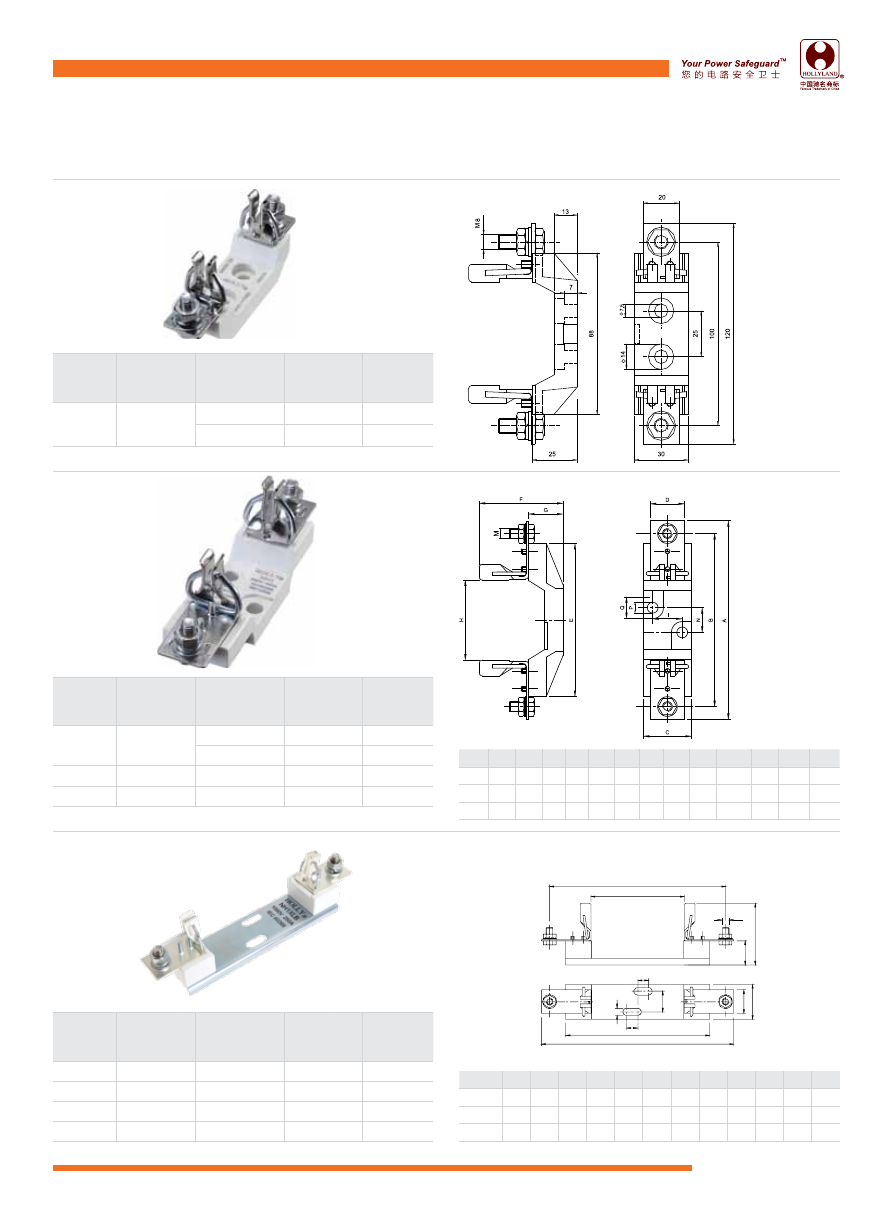

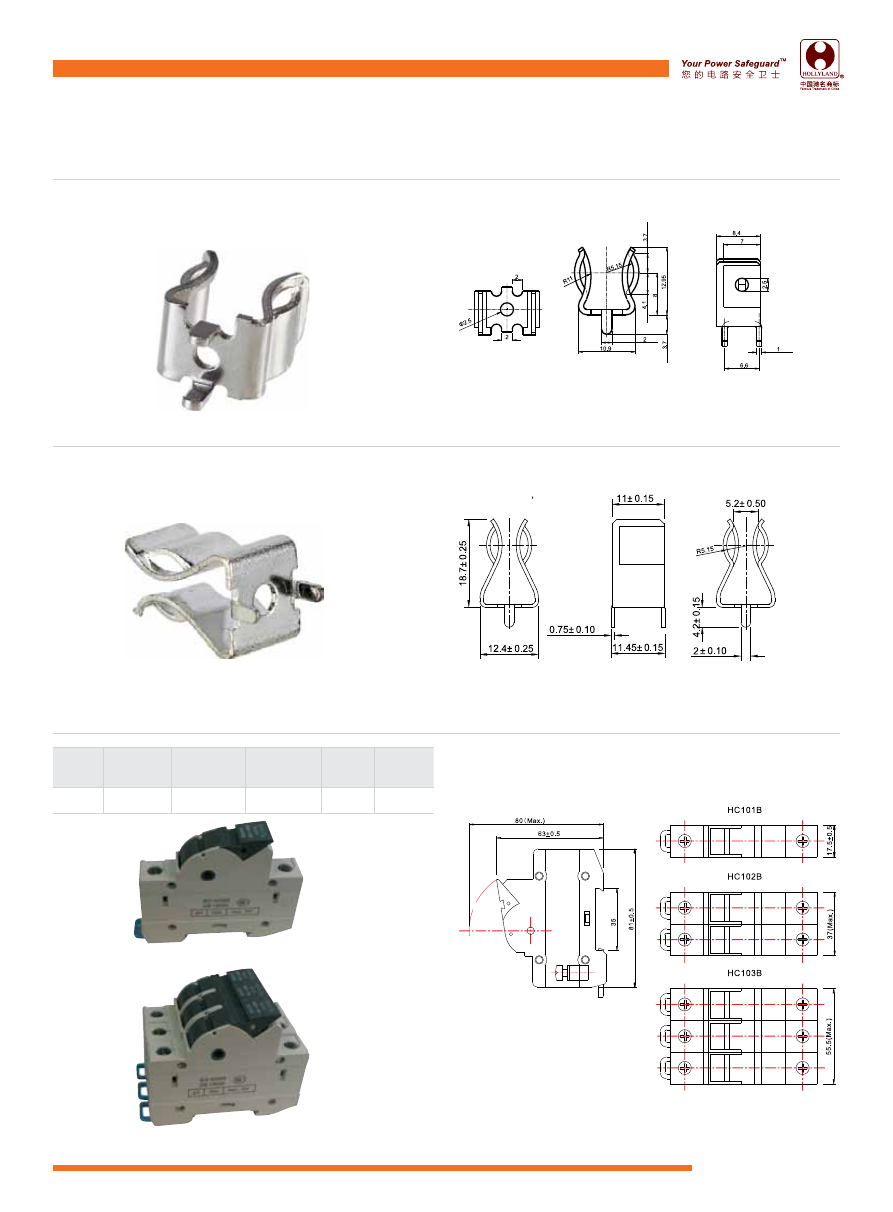

Fuse holder,

clip & block

P38-41

www.hollyfuse.com

01

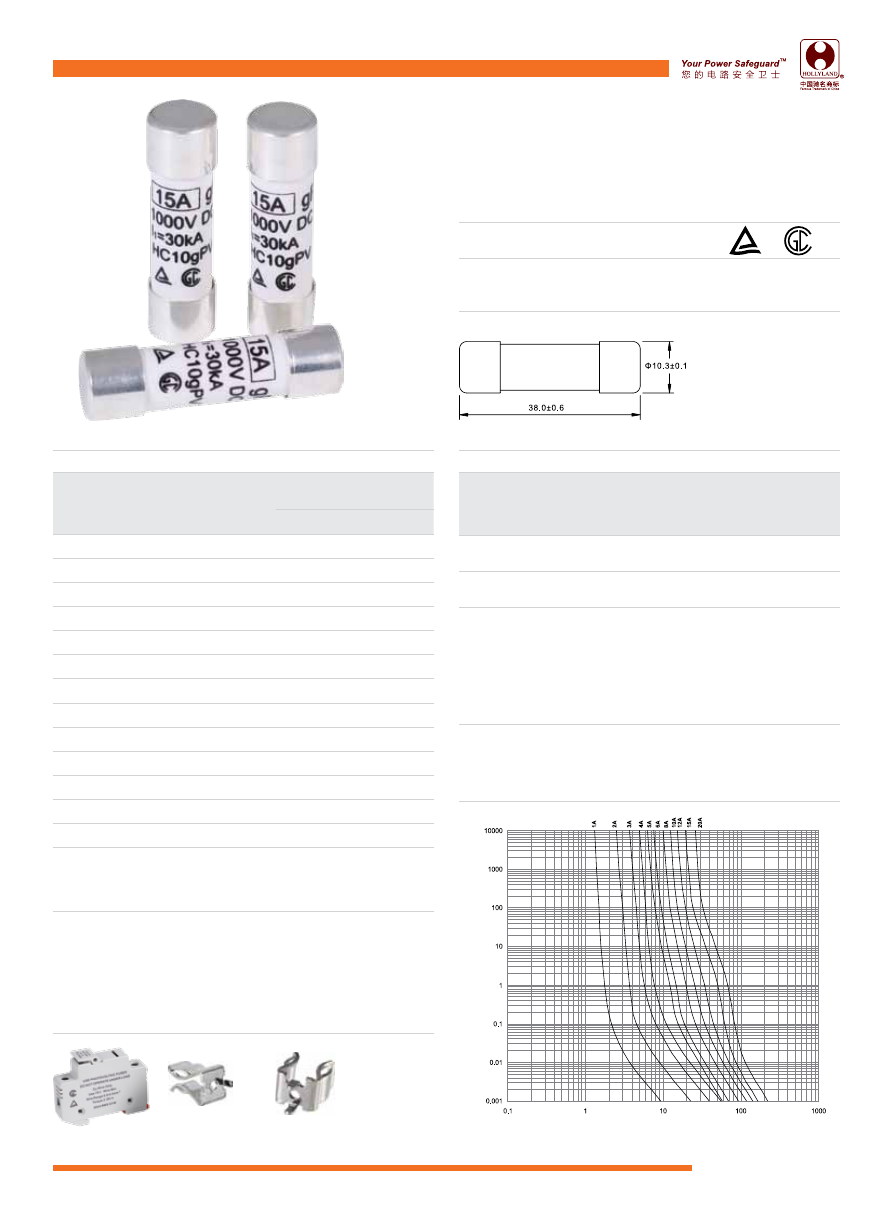

HC10gPV  1A-20A

Photovoltaic Fuse

光伏熔断器

INTERRUPTING CAPACITY / 分断能力：

30,000 amperes at 1000V DC (Time Constant/ 时间常数 : 1-3ms)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10gPV

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269-6，GB/T 13539.6

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CGC

TUV

10gPV1U0

1A

●

●

10gPV2U0

2A

●

●

10gPV3U0

3A

●

●

10gPV3.5U0

3.5A

●

●

10gPV4U0

4A

●

●

10gPV5U0

5A

●

●

10gPV6U0

6A

●

●

10gPV8U0

8A

●

●

10gPV10U0

10A

●

●

10gPV12U0

12A

●

●

10gPV15U0

15A

●

●

10gPV16U0

16A

●

●

10gPV20U0

20A

●

●

U0 DENOTES FOR 1000V DC

U0 表示 1000V DC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING

额定电流的 %

BLOWING TIME

熔断时间

113%

1 hour Min.  最快 1 小时

145%

1 hour Max.  最慢 1 小时

HC101D

Recommended fuse-base for 10.3mmx38mm fuses

See Model of product: HC101D     HF-103D     HF-104A

适用于 10.3mmx38mm 熔断体的支持件

详见产品型号：HC101D     HF-103D     HF-104A

  www.hollyfuse.com

02

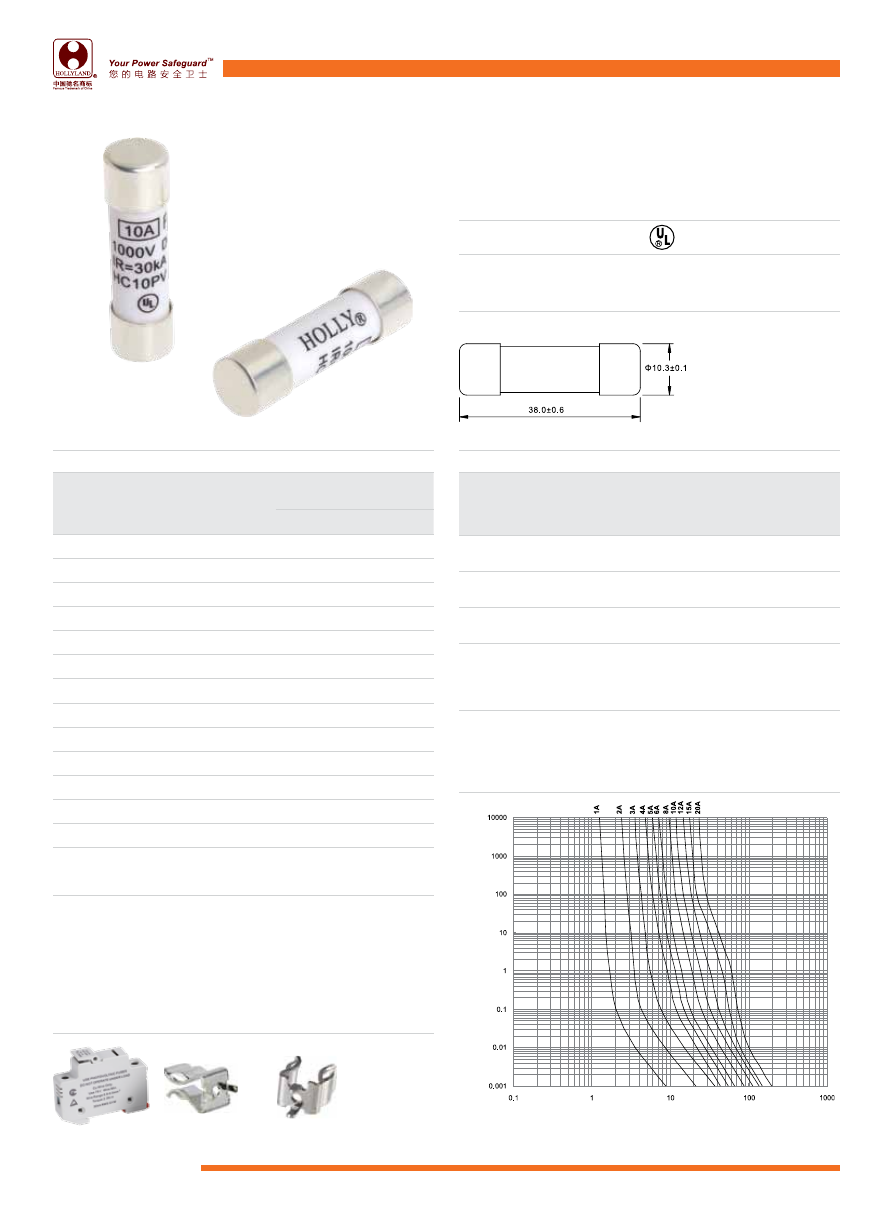

HC10PV  1A-20A

Photovoltaic Fuse

光伏熔断器

INTERRUPTING CAPACITY / 分断能力：

30,000 amperes at 1000V DC
 (Time Constant / 时间常 : 1ms or less)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10PV

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

 (FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：UL  2579

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

UL

10PV1U0

1A

●

10PV2U0

2A

●

10PV3U0

3A

●

10PV3.5U0

3.5A

●

10PV4U0

4A

●

10PV5U0

5A

●

10PV6U0

6A

●

10PV8U0

8A

●

10PV10U0

10A

●

10PV12U0

12A

●

10PV15U0

15A

●

10PV16U0

16A

●

10PV20U0

20A

●

U0 DENOTES FOR 1000V DC

U0 表示 1000V DC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING

额定电流的 %

BLOWING TIME

熔断时间

100%

4 hours Min.           最快 4 小时

135%

1 hour Max.            最慢 1 小时

200%

240 seconds Max.   最慢 240 秒

Recommended fuse-base for 10.3mmx38mm fuses

See Model of product: HC101D     HF-103D     HF-104A

适用于 10.3mmx38mm 熔断体的支持件

详见产品型号：HC101D     HF-103D     HF-104A

www.hollyfuse.com

03

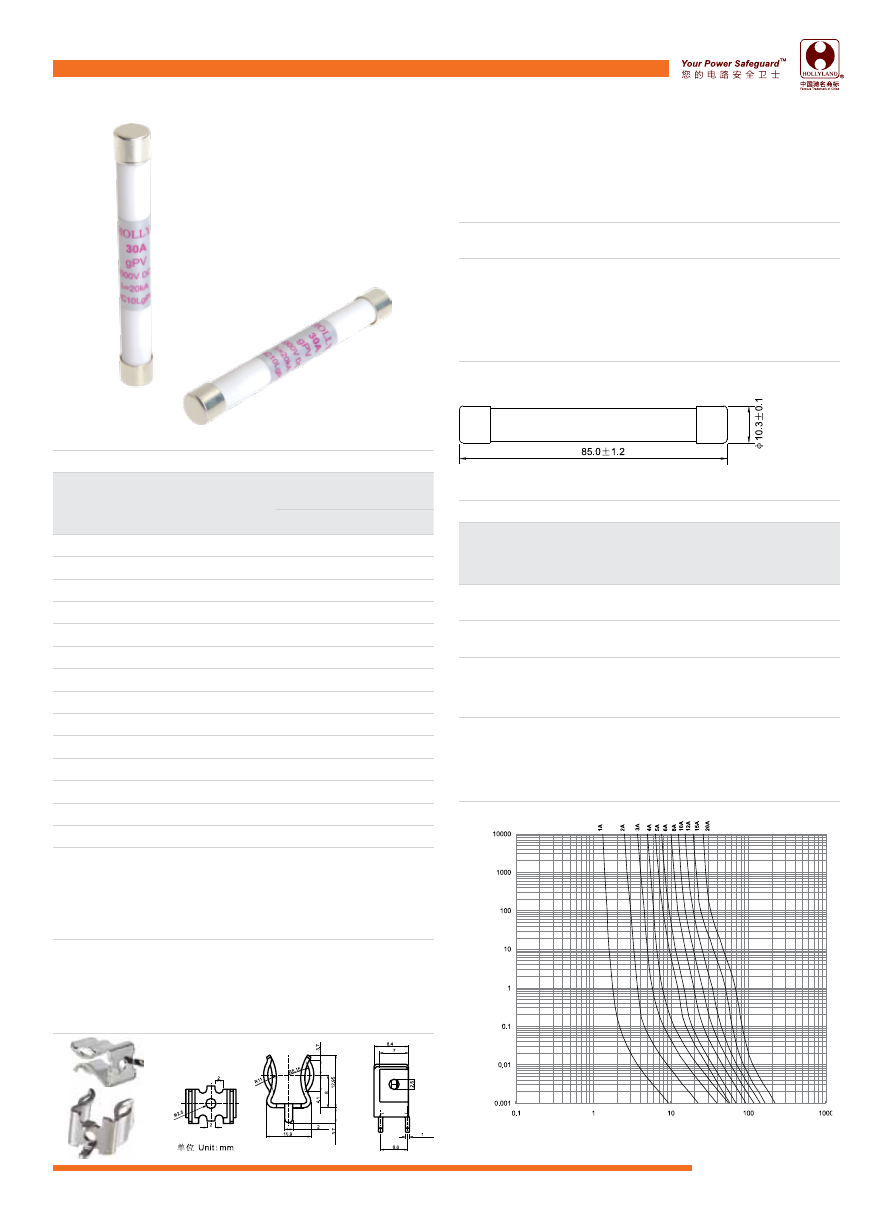

HC10LgPV  1A-30A

Photovoltaic Fuse

光伏熔断器

INTERRUPTING CAPACITY (Time Constant:1-3ms)/
分断能力 ( 时间常数：1-3ms)：

20,000 amperes at 1500V DC (1A-10A)
20,000 amperes at 1250V DC (12A-20A)
20,000 amperes at 1000V DC (25A-30A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10LgPV

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269-6，GB/T 13539.6

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CGC

TUV

10LgPV1U15

1A

○

○

10LgPV2U15

2A

○

○

10LgPV3U15

3A

○

○

10LgPV4U15

4A

○

○

10LgPV5U15

5A

○

○

10LgPV6U15

6A

○

○

10LgPV8U15

8A

○

○

10LgPV10U15

10A

○

○

10LgPV12U12

12A

○

○

10LgPV15U12

12A

○

○

10LgPV16U12

16A

○

○

10LgPV20U12

20A

○

○

10LgPV25U0

25A

○

○

10LgPV30U0

30A

○

○

U15 DENOTES FOR 1500V DC

U15 表示 1500V DC

U12 DENOTES FOR 1250V DC

U12 表示 1250V DC

U0   DENOTES FOR 1000V DC

U0   表示 1000V DC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING

额定电流的 %

BLOWING TIME

熔断时间

113%

1 hour Min.     最快 1 小时

145%

1 hour Max.    最慢 1 小时

Recommended fuse-base for 10mmx85mm fuses

See Model of product: HF-103D     HF-104A

适用于 10mmx85mm 熔断体的支持件

详见产品型号：HF-103D     HF-104A

  www.hollyfuse.com

04

HC10aR  250mA-32A

Class of Operation:aR

保护特性：aR

INTERRUPTING CAPACITY / 分断能力：

120,000 amperes at 500V AC (250mA-30A )  CCC

120,000 amperes at 500V AC (250mA-32A )  VDE/CURUS

 80,000  amperes at 690V AC (250mA-30A )  CCC

 80,000  amperes at 690V AC (250mA-32A )  VDE/CURUS

 50,000  amperes at 1000V AC (250mA-30A )  CCC

 50,000  amperes at 1000V AC (250mA-32A )  CURUS

 50,000  amperes at 1000V AC (250mA-10A )  VDE

120,000 amperes at 500V DC (250mA-32A )  CURUS

 50,000  amperes at 690V DC (250mA-32A )  CURUS

 30,000  amperes at 1000V DC (250mA-32A )  CURUS

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10aR

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269-4，GB/T 13539.4，UL 248-13

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

 CCC

VDE

cRus

U5

AC

U6

AC

U0

AC

U5

AC

U6

AC

U0

AC

U5

AC/DC

U6

AC/DC

U0

AC/DC

10aR0.25U5/U6/U0

250mA

● ● ● ● ● ●

●

●

●

10aR0.31U5/U6/U0

3.15mA

● ● ● ● ● ●

●

●

●

10aR0.4U5/U6/U0

400mA

● ● ● ● ● ●

●

●

●

10aR0.44U5/U6/U0

440mA

○ ○ ○ ○ ○ ○

●

●

●

10aR0.5U5/U6/U0

500mA

● ● ● ● ● ●

●

●

●

10aR0.63U5/U6/U0

630mA

● ● ● ● ● ●

●

●

●

10aR0.8U5/U6/U0

800mA

● ● ● ● ● ●

●

●

●

10aR1U5/U6/U0

1A

● ● ● ● ● ●

●

●

●

10aR1.25U5/U6/U0

1.25A

● ● ● ● ● ●

●

●

●

10aR1.6U5/U6/U0

1.6A

● ● ● ● ● ●

●

●

●

10aR2U5/U6/U0

2A

● ● ● ● ● ●

●

●

●

10aR2.5U5/U6/U0

2.5A

● ● ● ● ● ●

●

●

●

10aR3U5/U6/U0

3A

● ● ● ● ● ●

●

●

●

10aR3.15U5/U6/U0

3.15A

● ● ● ● ● ●

●

●

●

10aR4U5/U6/U0

4A

● ● ● ● ● ●

●

●

●

10aR5U5/U6/U0

5A

● ● ● ● ● ●

●

●

●

10aR6U5/U6/U0

6A

● ● ● ● ● ●

●

●

●

10aR6.3U5/U6/U0

6.3A

● ● ● ● ● ●

●

●

●

10aR7U5/U6/U0

7A

● ● ● ● ● ●

●

●

●

10aR8U5/U6/U0

8A

● ● ● ● ● ●

●

●

●

10aR9U5/U6/U0

9A

● ● ● ● ● ●

●

●

●

10aR10U5/U6/U0

10A

● ● ● ● ● ●

●

●

●

10aR11U5/U6/U0

11A

○ ○ ○ ○ ○ ○

●

●

●

10aR12U5/U6/U0

12A

● ● ● ● ● ○

●

●

●

10aR12.5U5/U6/U0

12.5A

● ● ● ● ● ○

●

●

●

10aR15U5/U6/U0

15A

● ● ● ● ● ○

●

●

●

10aR16U5/U6/U0

16A

● ● ● ● ● ○

●

●

●

10aR20U5/U6/U0

20A

● ● ● ● ● ○

●

●

○

10aR25U5/U6

25A

● ● ● ● ● ○

●

●

○

10aR30U5/U6

30A

● ● ● ● ● ○

●

●

○

10aR32U5/U6

32A

○ ○ ○ ● ● ○

●

●

○

U5 DENOTES FOR 500V



U5 表示 500V

U6 DENOTES FOR 690V



U6 表示 690V

U0 DENOTES FOR 1000V



U0 表示 1000V

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING
额定电流的 %

BLOWING TIME
熔断时间

250mA-5A

6A-32A

100%

最快 Min.

4 hours

4 hours

400%

最慢 Max.

1 seconds

10 seconds

最快 Min.

3 ms

10 ms

1000%

最慢 Max.

20 ms

30 ms

Recommended fuseblocks/fuseholders for 10.3mmx38mm fuses

See Model of product: HC101A     HC101D     HF-103D     HF-104A

适用于 10.3mmx38mm 熔断体的支持件

详见产品型号：HC101A     HC101D     HF-103D     HF-104A

www.hollyfuse.com

05

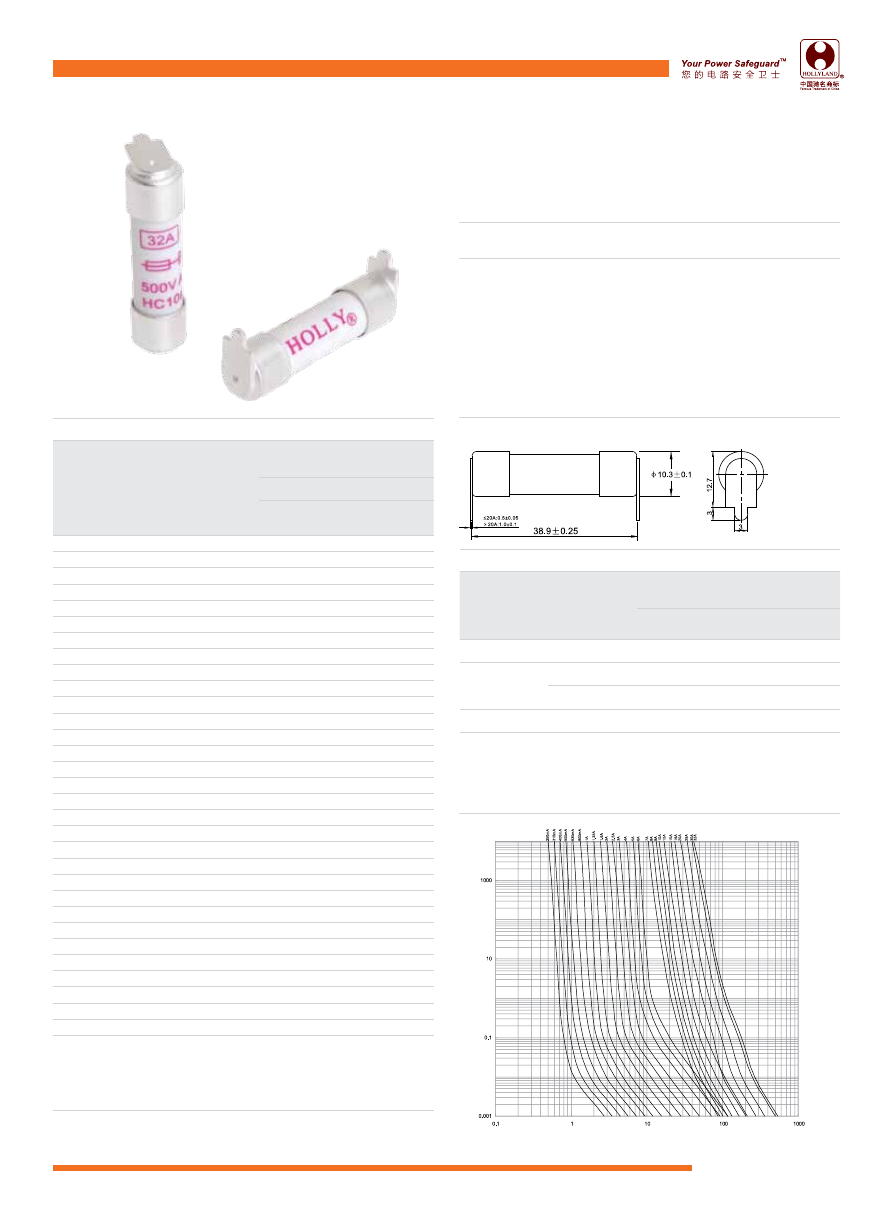

HC10aR-C  250mA-32A

Class of Operation:aR

保护特性：aR

INTERRUPTING CAPACITY / 分断能力：

120,000 amperes at 500V AC (250mA-30A )

120,000 amperes at 500V AC (250mA-32A )

 80,000  amperes at 690V AC (250mA-30A )

 80,000  amperes at 690V AC (250mA-32A )

 50,000  amperes at 1000V AC (250mA-30A )

 50,000  amperes at 1000V AC (250mA-32A )

 50,000  amperes at 1000V AC (250mA-10A )

120,000 amperes at 500V DC (250mA-32A )

 50,000  amperes at 690V DC (250mA-32A )

 30,000  amperes at 1000V DC (250mA-32A )

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10aR-C

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269-4，GB/T 13539.4，UL 248-13

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

cURus

U5

AC/DC

U6

AC/DC

U0

AC/DC

10aR-C 0.25U5/U6/U0

250mA

○

10aR-C 0.315U5/U6/U0

315mA

○

10aR-C 0.4U5/U6/U0

400mA

○

10aR-C 0.44U5/U6/U0

440mA

○

10aR-C 0.5U5/U6/U0

500mA

○

10aR-C 0.63U5/U6/U0

630mA

○

10aR-C 0.8U5/U6/U0

800mA

○

10aR-C 1U5/U6/U0

1A

○

10aR-C 1.25U5/U6/U0

1.25A

○

10aR-C 1.6U5/U6/U0

1.6A

○

10aR-C 2U5/U6/U0

2A

○

10aR-C 2.5U5/U6/U0

2.5A

○

10aR-C 3U5/U6/U0

3A

○

10aR-C 3.15U5/U6/U0

3.15A

○

10aR-C 4U5/U6/U0

4A

○

10aR-C 5U5/U6/U0

5A

○

10aR-C 6U5/U6/U0

6A

○

10aR-C 6.3U5/U6/U0

6.3A

○

10aR-C 7U5/U6/U0

7A

○

10aR-C 8U5/U6/U0

8A

○

10aR-C 9U5/U6/U0

9A

○

10aR-C 10U5/U6/U0

10A

○

10aR-C 11U5/U6/U0

11A

○

10aR-C 12U5/U6/U0

12A

○

10aR-C 12.5U5/U6/U0

12.5A

○

10aR-C 15U5/U6/U0

15A

○

10aR-C 16U5/U6/U0

16A

○

10aR-C 20U5/U6/U0

20A

○

10aR-C 25U5/U6

25A

○

10aR-C 30U5/U6

30A

○

10aR-C 32U5/U6

32A

○

U5  DENOTES FOR 500V DC                    U5 表示 500V
U6  DENOTES FOR 690V DC                    U6 表示 690V
U0  DENOTES FOR 1000V DC                   U0 表示 1000V
○  DENOTES FOR PENDING

○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING
额定电流的 %

BLOWING TIME
熔断时间

250mA-5A

6A-32A

100%

最快 Min.

4 hours

4 hours

400%

最慢 Max.

1 seconds

10 seconds

最快 Min.

3 ms

10 ms

1000%

最慢 Max.

20 ms

30 ms

  www.hollyfuse.com

06

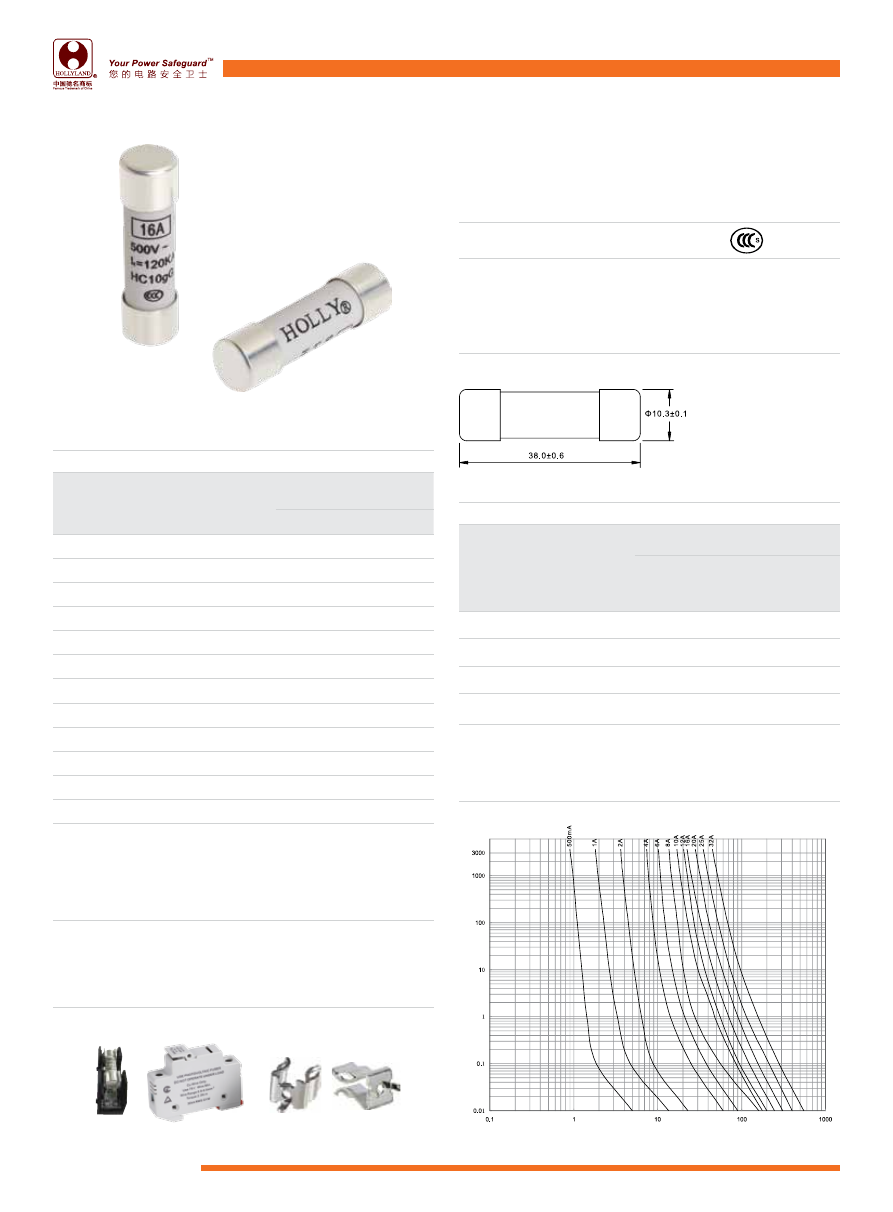

HC10gG  0.5A-32A

Class of Operation:gG

保护特性：gG

INTERRUPTING CAPACITY / 分断能力：

120,000 amperes at 400V AV (32A)
120,000 amperes at 500V AV (0.5A-25A)
 80,000  amperes at 690V AV (0.5A-10A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10gG

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

 (FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269，GB 13539

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

TUV

cURus

10gG0.5U5/U6

500mA

○

○

○

10gG1U5/U6

1A

○

○

○

10gG2U5/U6

2A

●

○

○

10gG4U5/U6

4A

●

○

○

10gG6U5/U6

6A

●

○

○

10gG8U5/U6

8A

●

○

○

10gG10U5/U6

10A

●

○

○

10gG12U5

12A

●

○

○

10gG16U5

16A

●

○

○

10gG20U5

20A

●

○

○

10gG25U5

25A

●

○

○

10gG32U4

32A

○

○

○

U4 DENOTES FOR 400V AC

U4 表示 400V AC

U5 DENOTES FOR 500V AC

U5 表示 500V AC

U6 DENOTES FOR 690V AC

U6 表示 690V AC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

RATING
额定

CONVENTIONAL

TIME

约定时间

CONVENTIONAL CURRENT  约定电流

CONVENTIONAL
NON-FUSING
CURRENT(A)
约定不熔断电流

CONVENTIONAL
FUSING CURRENT(A)
约定熔断电流

In ≤ 4A

1h

1.5In

2.1In

4A<In<16A

1h

1.5In

1.9In

16 ≤ In ≤ 32A

1h

1.25In

1.6In

Recommended fuseblocks/fuseholders for 10.3mmx38mm fuses

See Model of product: HC101A     HC101D     HF-103D     HF-104A

适用于 10.3mmx38mm 熔断体的支持件

详见产品型号：HC101A     HC101D     HF-103D     HF-104A

www.hollyfuse.com

07

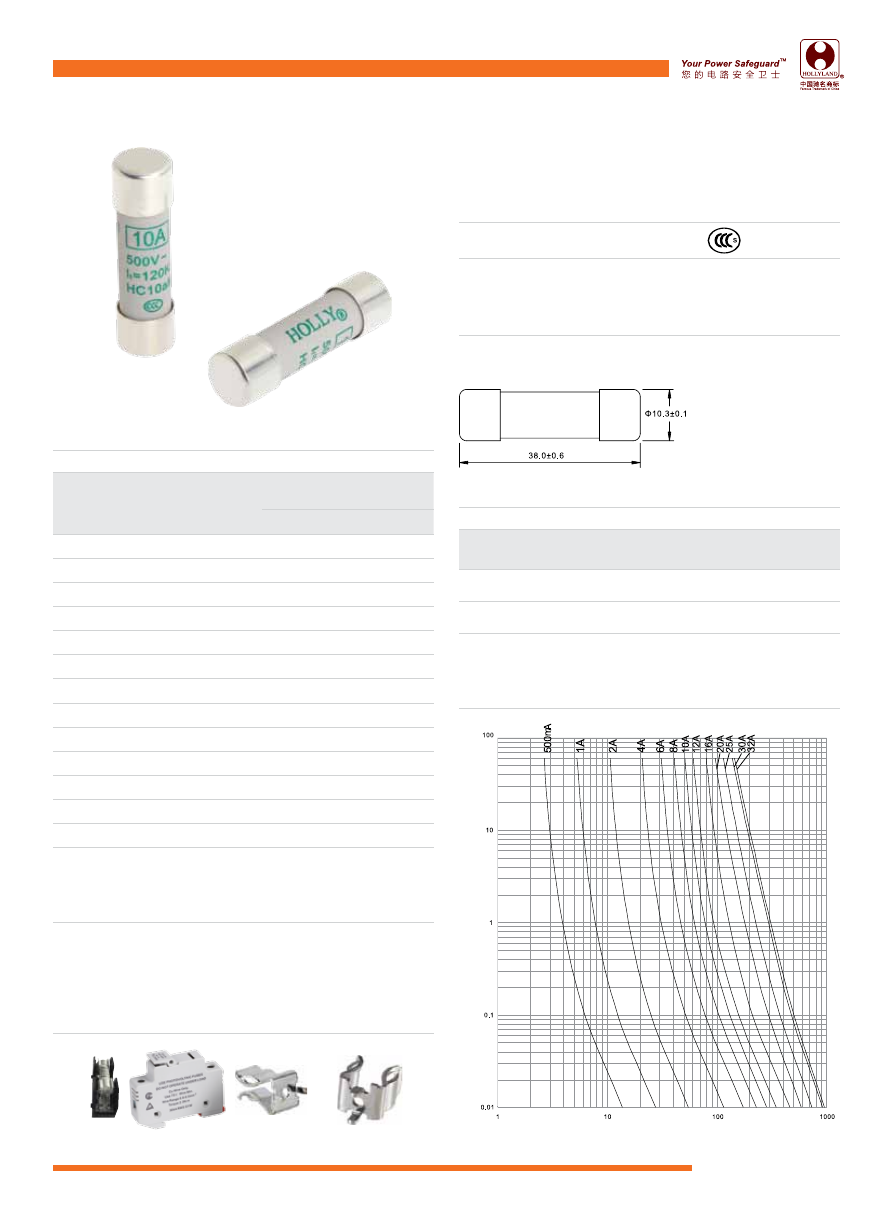

HC10aM  0.5A-32A

Class of Operation:aM

保护特性：aM

INTERRUPTING CAPACITY / 分断能力：

120,000 amperes at 500V AC (500mA-16A)
120,000 amperes at 400V AC (20A-32A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10aM

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269，GB 13539

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

       APPROVALS

安全认证

CCC

TUV

cURus

10aM0.5U5

500mA

●

○

○

10aM1U5

1A

●

○

○

10aM2U5

2A

●

○

○

10aM4U5

4A

●

○

○

10aM6U5

6A

●

○

○

10aM8U5

8A

●

○

○

10aM10U5

10A

●

○

○

10aM12U5

12A

●

○

○

10aM16U5

16A

●

○

○

10aM20U4

20A

○

○

○

10aM25U4

25A

○

○

○

10aM30U4

30A

○

○

○

10aM32U4

32A

○

○

○

U4  DENOTES FOR 400V AC                    U4 表示 400V AC
U5  DENOTES FOR 500V AC                    U5 表示 500V AC
●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

4In

6.3In

8In

10In

12.5In

19In

t



熔断 Operating

—

60s

—

—

0.5s

0.1s

t



弧前 Pre-arcing

60s

—

0.5s

0.2s

—

—

Recommended fuseblocks/fuseholders for 10.3mmx38mm fuses

See Model of product: HC101A     HC101D     HF-103D     HF-104A

适用于 10.3mmx38mm 熔断体的支持件

详见产品型号：HC101A     HC101D     HF-103D     HF-104A

  www.hollyfuse.com

08

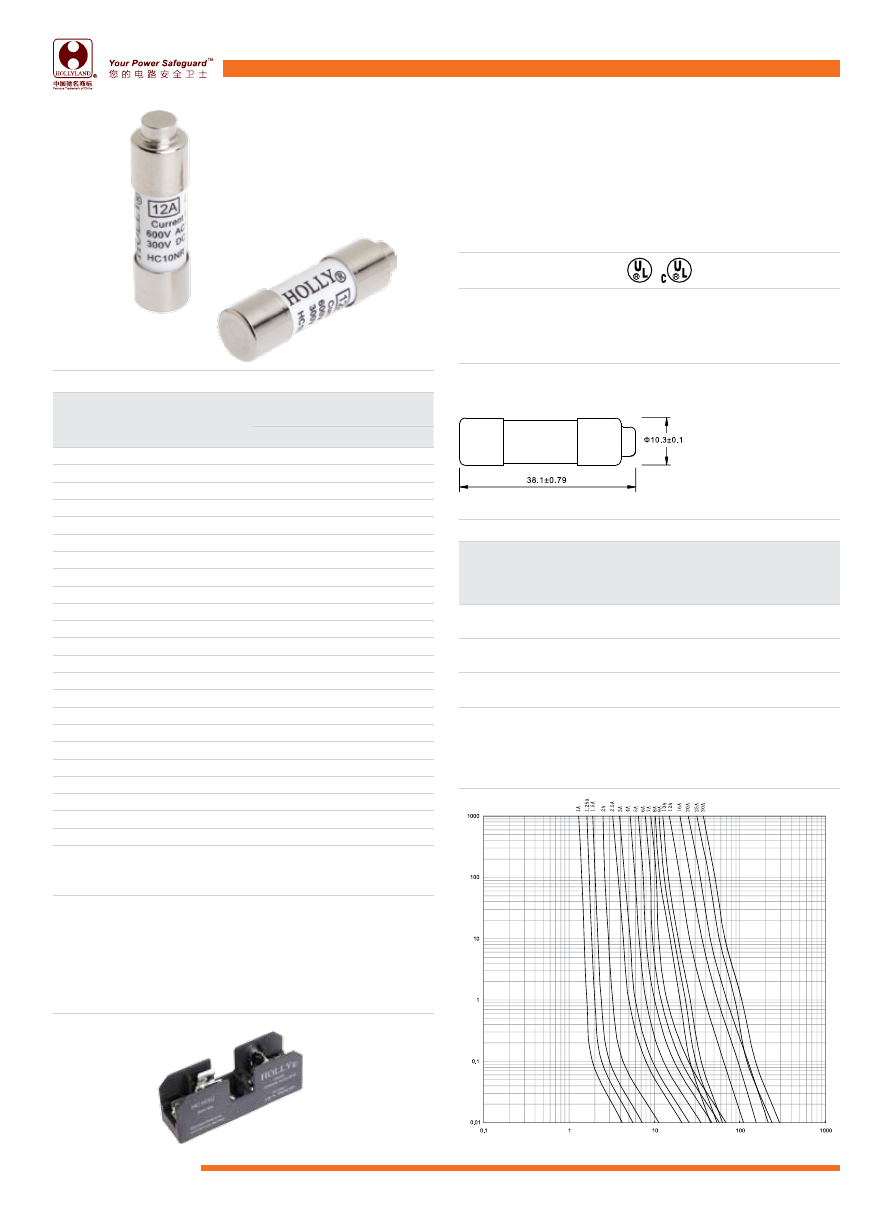

HC10N  1A-30A

Fast-Acting Fuses

速断型熔断器

INTERRUPTING CAPACITY / 分断能力：

100,000 amperes at 600V AC (1A-30A)
10,000  amperes at 600V DC (1A-30A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10N

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：UL 248

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

UL

CUL

  AC

DC

AC

DC

10N1U6

1A

●

●

●

●

10N1.25U6

1.25A

●

●

●

●

10N1.5U6

1.5A

●

●

●

●

10N1.6U6

1.6A

●

●

●

●

10N2U6

2A

●

●

●

●

10N2.5U6

2.5A

●

●

●

●

10N3U6

3A

●

●

●

●

10N3.15U6

3.15A

●

●

●

●

10N3.5U6

3.5A

●

●

●

●

10N4U6

4A

●

●

●

●

10N5U6

5A

●

●

●

●

10N6U6

6A

●

●

●

●

10N6.3U6

6.3A

●

●

●

●

10N7U6

7A

●

●

●

●

10N8U6

8A

●

●

●

●

10N9U6

9A

●

●

●

●

10N10U6

10A

●

●

●

●

10N12U6

12A

●

●

●

●

10N15U6

15A

●

●

●

●

10N16U6

16A

●

●

●

●

10N20U6

20A

●

●

●

●

10N25U6

25A

●

●

●

●

10N30U6

30A

●

●

●

●

U6 DENOTES FOR 600V AC

U6 表示 600V AC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

Recommended fuseblocks/fuseholders for 10.3mmx38mm fuses

See Model of product: HC101A     HC101D     HF-103D     HF-104A

适用于 10.3mmx38mm 熔断体的支持件

详见产品型号：HC101A     HC101D     HF-103D     HF-104A

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING

额定电流的 %

BLOWING TIME

熔断时间

100%

4 hours Min.            最快 4 小时

135%

1 hour Max.            最慢 1 小时

200%

120 seconds Max.   最慢 120 秒

www.hollyfuse.com

09

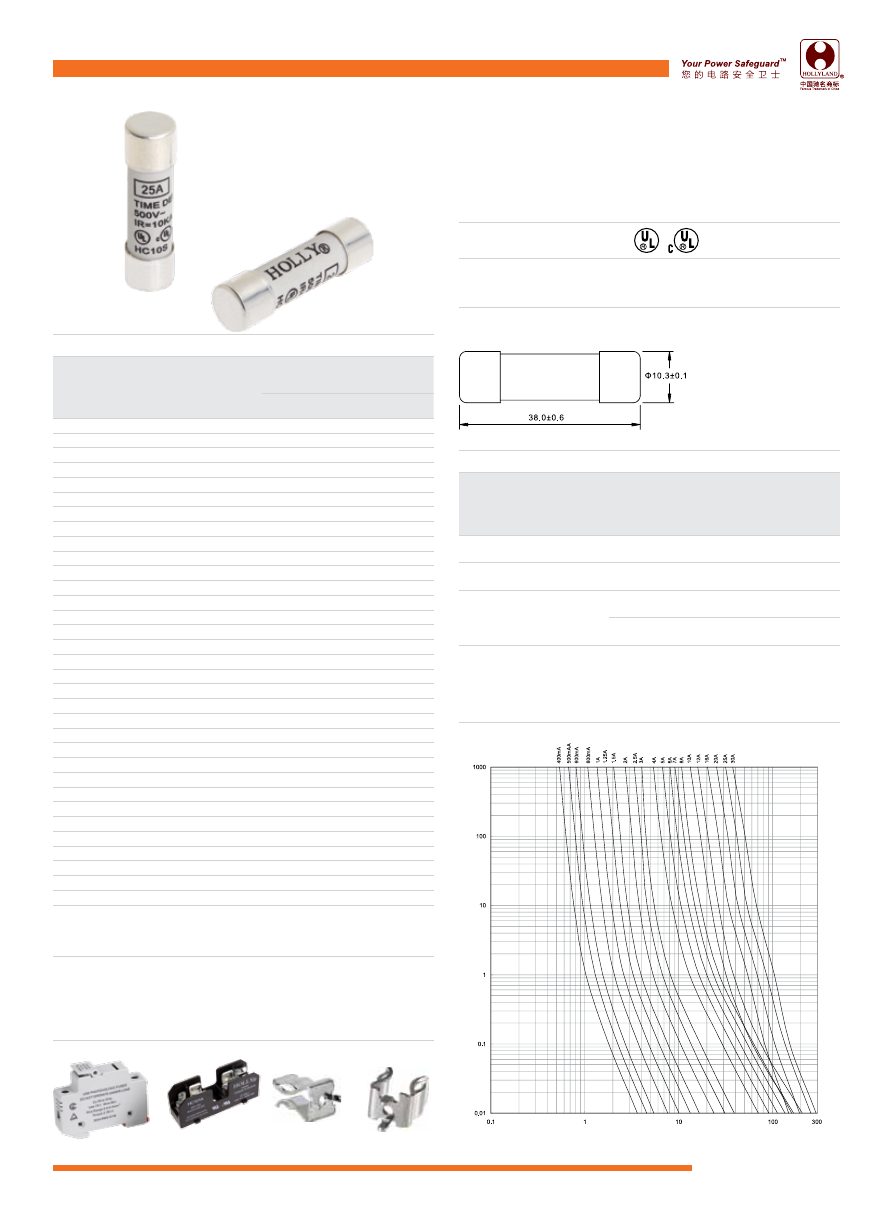

HC10S  300mA-30A

Time-Delay Fuses

延时型熔断器

INTERRUPTING CAPACITY / 分断能力

10,000 amperes at 500V AC (300mA-30A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10S

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：UL 248

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

UL

CUL

10S0.3U5

300mA

●

●

10S0.315U5

315mA

●

●

10S0.35U5

350mA

●

●

10S0.375U5

375mA

●

●

10S0.4U5

400mA

●

●

10S0.5U5

500mA

●

●

10S0.63U5

630mA

●

●

10S0.7U5

700mA

●

●

10S0.75U5

750mA

●

●

10S0.8U5

800mA

●

●

10S1U5

1A

●

●

10S1.25U5

1.25A

●

●

10S1.5U5

1.5A

●

●

10S1.6U5

1.6A

●

●

10S2U5

2A

●

●

10S2.5U5

2.5A

●

●

10S3U5

3A

●

●

10S3.15U5

3.15A

●

●

10S3.5U5

3.5A

●

●

10S4U5

4A

●

●

10S5U5

5A

●

●

10S6U5

6A

●

●

10S6.3U5

6.3A

●

●

10S7U5

7A

●

●

10S8U5

8A

●

●

10S9U5

9A

●

●

10S10U5

10A

●

●

10S12U5

12A

●

●

10S15U5

15A

●

●

10S16U5

16A

●

●

10S20U5

20A

●

●

10S25U5

25A

●

●

10S30U5

30A

●

●

U5  DENOTES FOR 500V AC                    U5 表示 500V AC
●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

Recommended fuseblocks/fuseholders for 10.3mmx38mm fuses

See Model of product: HC101A     HC101D     HF-103D     HF-104A

适用于 10.3mmx38mm 熔断体的支持件

详见产品型号：HC101A     HC101D     HF-103D     HF-104A

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING
额定电流的 %

BLOWING TIME
熔断时间

100%

                          4 hours Min.       最快 4 小时

135%

                          1 hour Max.        最慢 1 小时

200%

300mA-3A         5-120 seconds      5-120 秒

3.15A-30A         12-120 seconds    12-120 秒

  www.hollyfuse.com

10

HC10NR  1A-30A

Fast-Acting Fuses
Class  CC

速断型熔断器

INTERRUPTING CAPACITY / 分断能力：

200,000 amperes at 600V AC (1A-30A)
20,000  amperes at 300V DC (1A-30A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10NR

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标 : UL 248-4

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

UL

CUL

10NR1U6

1A

●

●

10NR1.25U6

1.25A

●

●

10NR1.5U6

1.5A

●

●

10NR1.6U6

1.6A

●

●

10NR2U6

2A

●

●

10NR2.5U6

2.5A

●

●

10NR3U6

3A

●

●

10NR3.15U6

3.15A

●

●

10NR3.5U6

3.5A

●

●

10NR4U6

4A

●

●

10NR5U6

5A

●

●

10NR6U6

6A

●

●

10NR6.3U6

6.3A

●

●

10NR7U6

7A

●

●

10NR8U6

8A

●

●

10NR9U6

9A

●

●

10NR10U6

10A

●

●

10NR12U6

12A

●

●

10NR15U6

15A

●

●

10NR16U6

16A

●

●

10NR20U6

20A

●

●

10NR25U6

25A

●

●

10NR30U6

30A

●

●

U6 DENOTES FOR 600V AC

U6 表示 600V AC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

Recommended fuseholders for Class CC 600V fuses

See Model of product: HC101C

适用于 CC 型熔断体的支持件

详见产品型号：HC101C

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING

额定电流的 %

BLOWING TIME

熔断时间

110%

15 minutes Min.            最快 15 分钟

135%

1 hour Max.                最慢 1 小时

200%

4 minutes Max.              最慢 4 分钟

www.hollyfuse.com

11

HC10SR  1A-30A

Time-Delay Fuses
Class  CC

延时型熔断器

INTERRUPTING CAPACITY / 分断能力

200,000 amperes at 600V AC (1A-30A)
10,000  amperes at 300V DC (9A-30A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC10SR

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准： UL 248-4

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

UL

CUL

10SR1U6

31A

●

●

10SR1.25U6

1.25A

●

●

10SR1.5U6

1.5A

●

●

10SR1.6U6

1.6A

●

●

10SR2U6

2A

●

●

10SR2.5U6

2.5A

●

●

10SR3U6

3A

●

●

10SR3.15U6

3.15A

●

●

10SR3.5U6

3.5A

●

●

10SR4U6

4A

●

●

10SR5U6

5A

●

●

10SR6U6

6A

●

●

10SR6.3U6

6.3A

●

●

10SR7U6

7A

●

●

10SR8U6

8A

●

●

10SR9U6

9A

●

●

10SR10U6

3A

●

●

10SR12U6

12A

●

●

10SR15U6

15A

●

●

10SR16U6

16A

●

●

10SR20U6

20A

●

●

10SR25U6

25A

●

●

10SR30U6

30A

●

●

U6  DENOTES FOR 600V AC                    U6 表示 600V AC
●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

Recommended fuseholders for Class CC 600V fuses

See Model of product: HC101C

适用于 CC 型熔断体的支持件

详见产品型号：HC101C

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING

额定电流的 %

BLOWING TIME

熔断时间

110%

15 minutes Min.                      最快 15 分钟

135%

1 hour Max.                          最慢 1 小时

200%

12 seconds-240 seconds        12 秒 -240 秒

  www.hollyfuse.com

12

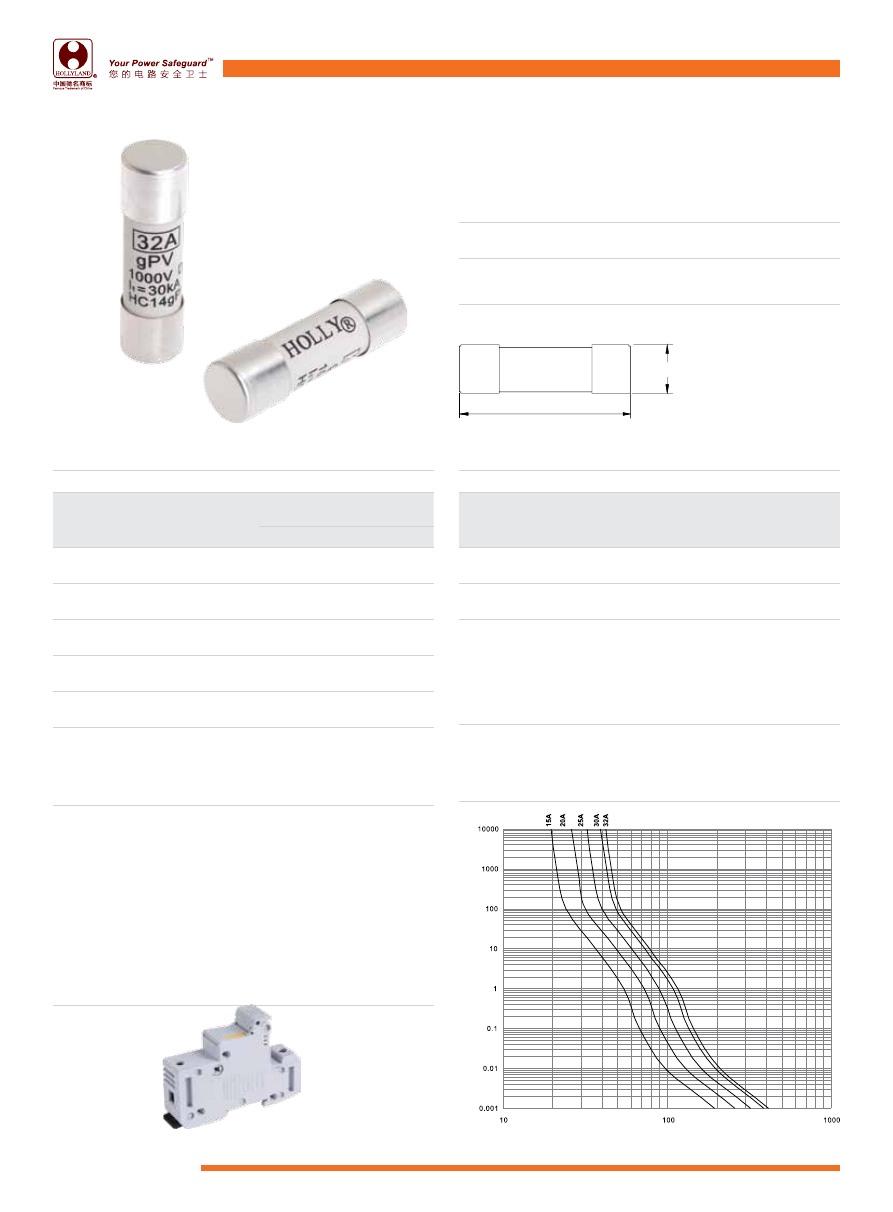

HC14gPV 1000V DC 15A-32A

Photovoltaic  Fuse

光伏熔断器

INTERRUPTING CAPACITY / 分断能力：

30,000 amperes at 1000V DC (TimeConstant：1-3ms)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC14gPV

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269-6   GB/T 13539.6

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

UL

CUL

14gPV15 U0

15A

○

○

14gPV20 U0

20A

○

○

14gPV25 U0

25A

○

○

14gPV30 U0

30A

○

○

14gPV32 U0

32A

○

○

U0 DENOTES FOR 1000V DC                     U0 表示 1000V DC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

Recommended fuse-base for 14.3mmx51mm fuses

See Model of product: HC141B

适用于 14.3mmx51mm 熔断体的支持件

详见产品型号：HC141B

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING

额定电流的 %

BLOWING TIME

熔断时间

113%

1 hour Min.            最快 1 小时

145%

1 hour Max.           最慢 1 小时

51.0

+0 .6
 -1. 0

φ

14.3

±

0.1

www.hollyfuse.com

13

HC14gR 500V DC 16A-50A

Photovoltaic  Fuse

光伏熔断器

INTERRUPTING CAPACITY / 分断能力：

100,000 amperes at 500V DC

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC14gR

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269-4，GB/T 13539.4

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

UL

CUL

14gR16U5

16A

○

○

14gR20U5

20A

○

○

14gR25U5

25A

○

○

14gR32U5

32A

○

○

14gR40U5

40A

○

○

14gR50U5

50A

U5 DENOTES FOR 500V                              U5 表示 500V

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

Recommended fuse-base for 14.3mmx51mm fuses

See Model of product: HC141A     HC141B

适用于 14.3mmx51mm 熔断体的支持件

详见产品型号：HC141A     HC141B

ELECTRICAL CHARACTERISTICS/ 电气特性 :

% of CURRENT RATING

额定电流的 %

BLOWING TIME

熔断时间

110%

1 hour Min.            最快 1 小时

160%

1 hour Max.           最慢 1 小时

51.0

+0 .6
 -1. 0

φ

14.3

±

0.1

  www.hollyfuse.com

14

HC14gG  2A-50A

Class of Operation:gG

保护特性：gG

INTERRUPTING CAPACITY / 分断能力：

120,000 amperes at 500V AC (2A-50A)
 80,000  amperes at 690V AC (2A-25A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC14gG

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269，GB 13539

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

TUV

cURus

14gG2U5/U6

2A

●

○

○

14gG4U5/U6

4A

●

○

○

14gG6U5/U6

6A

●

○

○

14gG8U5/U6

8A

●

○

○

14gG10U5/U6

10A

●

○

○

14gG12U5/U6

12A

●

○

○

14gG16U5/U6

16A

●

○

○

14gG20U5/U6

20A

●

○

○

14gG25U5/U6

2A

●

○

○

14gG32U5

32A

●

○

○

14gG40U5

40A

●

○

○

14gG50U5

50A

●

○

○

U5 DENOTES FOR 500V AC

U5 表示 500V AC

U6 DENOTES FOR 690V AC

U6 表示 690V AC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

Recommended fuse-base for 14.3mmx51mm fuses

See Model of product: HC141A     HC141B

适用于 14.3mmx51mm 熔断体的支持件

详见产品型号：HC141A     HC141B

ELECTRICAL CHARACTERISTICS/ 电气特性 :

RATING
额定

CONVENTIONAL

TIME

约定时间

CONVENTIONAL CURRENT  约定电流

CONVENTIONAL
NON-FUSING
CURRENT(A)
约定不熔断电流

CONVENTIONAL
FUSING CURRENT(A)
约定熔断电流

In ≤ 4A

1h

1.5In

2.1In

4A<In<16A

1h

1.5In

1.9In

16 ≤ In ≤ 50A

1h

1.25In

1.6In

www.hollyfuse.com

15

aR  TYPE

Class of Operation:aR

保护特性：aR

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HC aR

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269-4，GB/T 13539.4

TECHNICAL PARAMETERS/ 技术参数 :

TYPE/

SIZE

型号 / 尺寸

CATALOG

NO.

目录编号

CURRENT

RATING
额定电流

VOLTAGE

RATING

额定电流

BREAKING

CAPACITY

分断能力

SAFETY

APPROVALS

安全认证

CCC TUV

cURus

HC08aR

(8.5x31.5mm)

08aR0.5U4

500mA

400V

20KA

○

○

○

08aR0.63U4

630mA

400V

○

○

○

08aR0.8U4

800mA

400V

○

○

○

08aR1U4

1A

400V

○

○

○

08aR1.25U4

1.25A

400V

○

○

○

08aR1.6U4

1.6A

400V

○

○

○

08aR2U4

2A

400V

○

○

○

08aR2.5U4

2.5A

400V

○

○

○

08aR3U4

3A

400V

○

○

○

08aR3.5U4

3.5A

400V

○

○

○

08aR4U4

4A

400V

○

○

○

08aR5U4

5A

400V

○

○

○

08aR6U4

6A

400V

○

○

○

08aR6.3U4

6.3A

400V

○

○

○

08aR7U4

7A

400V

○

○

○

08aR8U4

8A

400V

○

○

○

08aR9U4

9A

400V

○

○

○

08aR10U4

10A

400V

○

○

○

08aR12U4

12A

400V

○

○

○

08aR12.5U4

12.5A

400V

○

○

○

08aR15U4

15A

400V

○

○

○

08aR16U4

16A

400V

○

○

○

08aR20U4

20A

400V

○

○

○

08aR25U4

25A

400V

○

○

○

HC14aR

(14.3x51mm)

14aR4U5/U6

4A

500V/690V

120KA(500V)

80KA(690V)

○

○

○

14aR5U5/U6

5A

500V/690V

○

○

○

14aR6U5/U6

6A

500V/690V

○

○

○

14aR7U5/U6

7A

500V/690V

○

○

○

14aR8U5/U6

8A

500V/690V

○

○

○

14aR9U5/U6

9A

500V/690V

○

○

○

14aR10U5/U6

10A

500V/690V

○

○

○

14aR12U5/U6

12A

500V/690V

○

○

○

14aR15U5/U6

15A

500V/690V

○

○

○

14aR16U5/U6

16A

500V/690V

○

○

○

14aR20U5/U6

20A

500V/690V

○

○

○

14aR25U5/U6

25A

500V/690V

○

○

○

14aR30U5/U6

30A

500V/690V

○

○

○

14aR32U5/U6

32A

500V/690V

○

○

○

14aR40U5

40A

500V

120KA

○

○

○

14aR50U5

50A

500V

○

○

○

HC22aR

(22.2x58mm)

22aR4U5/U6

4A

500V/690V

120KA(500V)

80KA(690V)

○

○

○

22aR5U5/U6

5A

500V/690V

○

○

○

22aR6U5/U6

6A

500V/690V

○

○

○

22aR7U5/U6

7A

500V/690V

○

○

○

22aR8U5/U6

8A

500V/690V

○

○

○

22aR9U5/U6

9A

500V/690V

○

○

○

22aR10U5/U6

10A

500V/690V

○

○

○

22aR12U5/U6

12A

500V/690V

○

○

○

22aR15U5/U6

15A

500V/690V

○

○

○

22aR16U5/U6

16A

500V/690V

○

○

○

22aR20U5/U6

20A

500V/690V

○

○

○

22aR25U5/U6

25A

500V/690V

○

○

○

22aR30U5/U6

30A

500V/690V

○

○

○

22aR32U5/U6

32A

500V/690V

○

○

○

22aR40U5/U6

40A

500V/690V

○

○

○

22aR50U5/U6

50A

500V/690V

○

○

○

22aR63U5/U6

63A

500V/690V

○

○

○

22aR80U5

80A

500V

120KA

○

○

○

22aR100U5

100A

500V

○

○

○

U4 DENOTES FOR 400V AC



U4 表示 400V AC

U5 DENOTES FOR 500V AC



U5 表示 500V AC

U6 DENOTES FOR 690V AC



U6 表示 690V AC

●  DENOTES FOR APPROVAL

                      ●  表示已取得安全认证

○  DENOTES FOR PENDING



○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

RATING
额定

BLOWING TIME
熔断时间

250mA-5A

6A-100A

1.0In

最快 Min.

4 hours

4 hours

4In

最慢 Max.

1 s

10 s

最快 Min.

3 ms

10 ms

10In

最慢 Max.

20 ms

30 ms

  www.hollyfuse.com

16

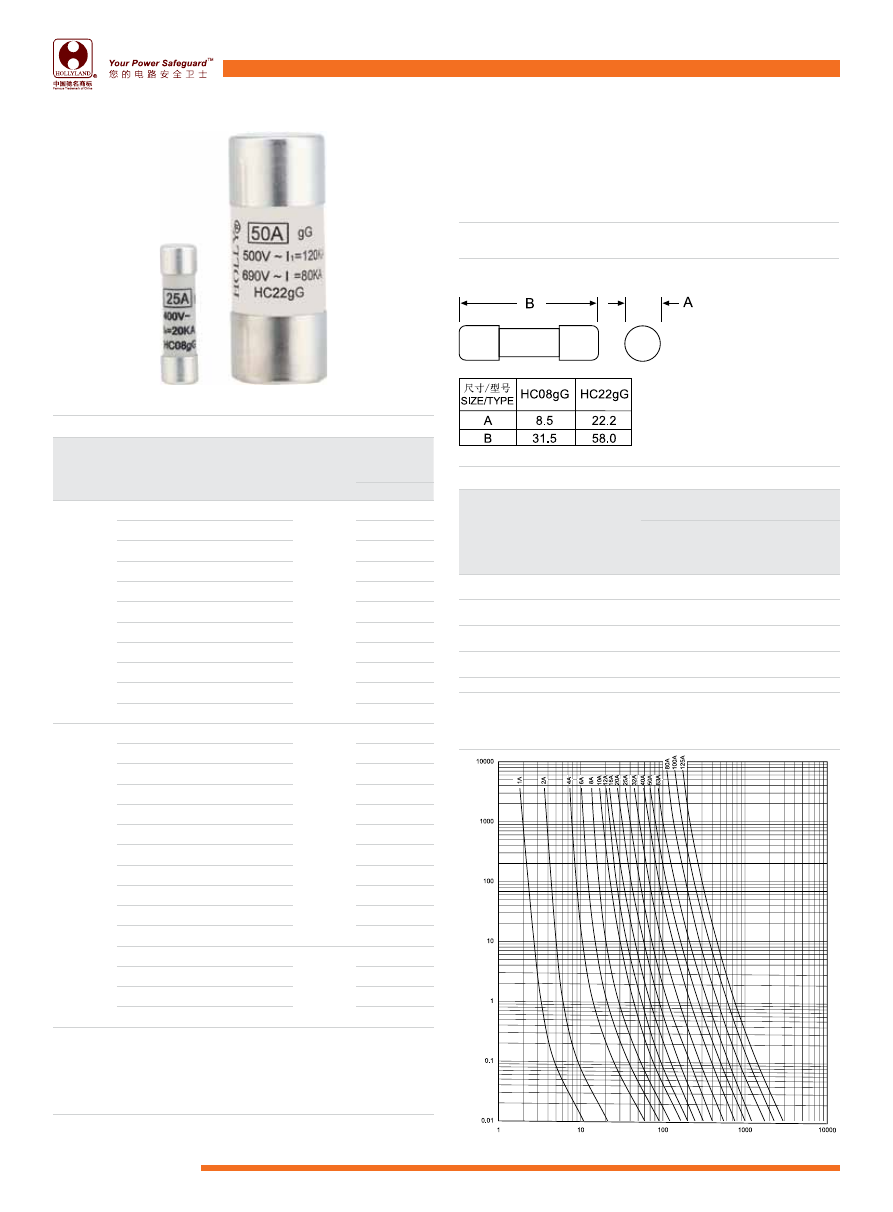

gG  TYPE

Class of Operation:gG

保护特性：gG

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HCgG

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269，GB 13539

TECHNICAL PARAMETERS/ 技术参数 :

TYPE/SIZE

型号 / 尺寸

CATALOG

NO.

目录编号

CURRENT

RATING
额定电流

VOLTAGE

RATING

额定电流

BREAKING

CAPACITY

分断能力

SAFETY

APPROVALS

安全认证

CCC TUV cURus

HC08gG

(8.5x31.5mm)

08gG0.5U4

500mA

400V

20KA

○

○

○

08gG1U4

1A

400V

○

○

○

08gG2U4

2A

400V

○

○

○

08gG4U4

4A

400V

○

○

○

08gG6U4

6A

400V

○

○

○

08gG8U4

8A

400V

○

○

○

08gG10U4

10A

400V

○

○

○

08gG12U4

12A

400V

○

○

○

08gG16U4

16A

400V

○

○

○

08gG20U4

20A

400V

○

○

○

08gG25U4

25A

400V

○

○

○

HC22gG

(22.2x58mm)

22gG4U5/U6

4A

500V/690V

120KA(500V)

80KA(690V)

○

○

○

22gG6U5/U6

6A

500V/690V

○

○

○

22gG8U5/U6

8A

500V/690V

○

○

○

22gG10U5/U6

10A

500V/690V

○

○

○

22gG12U5/U6

12A

500V/690V

○

○

○

22gG16U5/U6

16A

500V/690V

○

○

○

22gG20U5/U6

20A

500V/690V

○

○

○

22gG25U5/U6

25A

500V/690V

○

○

○

22gG32U5/U6

32A

500V/690V

○

○

○

22gG40U5/U6

40A

500V/690V

○

○

○

22gG50U5/U6

50A

500V/690V

○

○

○

22gG63U5

63A

500V

120KA

○

○

○

22gG80U5

80A

500V

○

○

○

22gG100U5

100A

500V

○

○

○

22gG125U5

125A

500V

○

○

○

U4 DENOTES FOR 400V AC



U4 表示 400V AC

U5 DENOTES FOR 500V AC



U5 表示 500V AC

U6 DENOTES FOR 690V AC



U6 表示 690V AC

●  DENOTES FOR APPROVAL

                      ●  表示已取得安全认证

○  DENOTES FOR PENDING



○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

RATING
额定

CONVENTIONAL

TIME

约定时间

CONVENTIONAL CURRENT  约定电流

CONVENTIONAL
NON-FUSING
CURRENT(A)
约定不熔断电流

CONVENTIONAL
FUSING CURRENT(A)
约定熔断电流

In ≤ 4A

1h

1.5In

2.1In

4A<In<16A

1h

1.5In

1.9In

16 ≤ In ≤ 63A

1h

1.25In

1.6In

63<In ≤ 125A

2h

1.25In

1.6In

www.hollyfuse.com

17

aM  TYPE

Class of Operation:aM

保护特性：aM

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HCaM

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269-4，GB 13539

TECHNICAL PARAMETERS/ 技术参数 :

TYPE/SIZE

型号 / 尺寸

CATALOG

NO.

目录编号

CURRENT

RATING
额定电流

VOLTAGE

RATING

额定电流

BREAKING

CAPACITY

分断能力

SAFETY

APPROVALS

安全认证

CCC

TUV

cURus

HC08aM

(8.5x31.5mm)

08aM1U4

1A

400V

20KA

○

○

○

08aM2U4

2A

400V

○

○

○

08aM4U4

4A

400V

○

○

○

08aM6U4

6A

400V

○

○

○

08aM8U4

8A

400V

○

○

○

08aM10U4

10A

400V

○

○

○

HC14aM

(14.3x51mm)

14aM2U5/U6

2A

500V/690V

120KA(500V)

80KA(690V)

○

○

○

14aM4U5/U6

4A

500V/690V

○

○

○

14aM6U5/U6

6A

500V/690V

○

○

○

14aM8U5/U6

8A

500V/690V

○

○

○

14aM10U5/U6

10A

500V/690V

○

○

○

14aM12U5/U6

12A

500V/690V

○

○

○

14aM16U5/U6

16A

500V/690V

○

○

○

14aM20U5/U6

20A

500V/690V

○

○

○

14aM25U5/U6

25A

500V/690V

○

○

○

14aM32U5

32A

500V

120KA

○

○

○

14aM40U5

40A

500V

○

○

○

14aM50U5

50A

400V

○

○

○

HC22aM

(22.2x58mm)

22aM4U5/U6

4A

500V/690V

120KA(500V)

80KA(690V)

○

○

○

22aM6U5/U6

6A

500V/690V

○

○

○

22aM8U5/U6

8A

500V/690V

○

○

○

22aM10U5/U6

10A

500V/690V

○

○

○

22aM12U5/U6

12A

500V/690V

○

○

○

22aM16U5/U6

16A

500V/690V

○

○

○

22aM20U5/U6

20A

500V/690V

○

○

○

22aM25U5/U6

25A

500V/690V

○

○

○

22aM32U5/U6

32A

500V/690V

○

○

○

22aM40U5/U6

40A

500V/690V

○

○

○

22aM50U5/U6

50A

500V/690V

○

○

○

22aM63U5

63A

500V/690V

120KA

○

○

○

22aM80U5

80A

500V/690V

○

○

○

22aM100U5

100A

500V/690V

○

○

○

22aM125U5

125A

500V/690V

○

○

○

U4 DENOTES FOR 400V AC



U4 表示 400V AC

U5 DENOTES FOR 500V AC



U5 表示 500V AC

U6 DENOTES FOR 690V AC



U6 表示 690V AC

●  DENOTES FOR APPROVAL

                      ●  表示已取得安全认证

○  DENOTES FOR PENDING



○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

4In

6.3In

8In

10In

12.5In

19In

t



熔断 Operating

—

60s

—

—

0.5s

0.1s

t



弧前 Pre-arcing

60s

—

0.5s

0.2s

—

—

  www.hollyfuse.com

18

HBC   35A-1200A

Class of Operation:aR

保护特性：aR

INTERRUPTING CAPACITY / 分断能力：

200,000 amperes at 500V AC (35A-1200A)
 50,000  amperes at 500V DC (35A-1200A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HBC

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Standard/ 标准：IEC 60269-4，GB/T 13539.4

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

UL

CUL

cURus

HBC35

35A

○

○

○

HBC40

40A

○

○

○

HBC45

45A

○

○

○

HBC50

50A

○

○

○

HBC60

60A

○

○

○

HBC70

70A

○

○

○

HBC80

80A

○

○

○

HBC90

90A

○

○

○

HBC100

100A

○

○

○

HBC125

125A

○

○

○

HBC150

150A

○

○

○

HBC175

175A

○

○

○

HBC200

200A

○

○

○

HBC225

225A

○

○

○

HBC250

250A

○

○

○

HBC275

275A

○

○

○

HBC300

300A

○

○

○

HBC325

325A

○

○

○

HBC350

350A

○

○

○

HBC400

400A

○

○

○

HBC450

450A

○

○

○

HBC500

500A

○

○

○

HBC600

600A

○

○

○

HBC700

700A

○

○

○

HBC800

800A

○

○

○

HBC1000

1000A

○

○

○

HBC1200

1200A

○

○

○

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

CATALOG  NUMBER

A

B

C

D

E

F

G

H

J

HBC35 to 100

92

25.4

54

78

68

8.2

19.2

3.4

13.2

HBC125 to 200

92

31

54

75.6

68

8.2

24.7

4.8

12

HBC225 to 400

110

38

54

87.4

75.4

10.4

25.4

6.4

16.4

HBC450 to 600

110

50.8

54

90

75.4

10.4

38

6.4

19.8

HBC700 to 800

161

63.5

54

126

87.5

13.5

51

9.7

33

HBC1000 to 1200

177

76.2

82

139

113.7

15.9

60.5

11

28.5

Dimensions/ 尺寸 :

Unit 单位：mm

www.hollyfuse.com

19

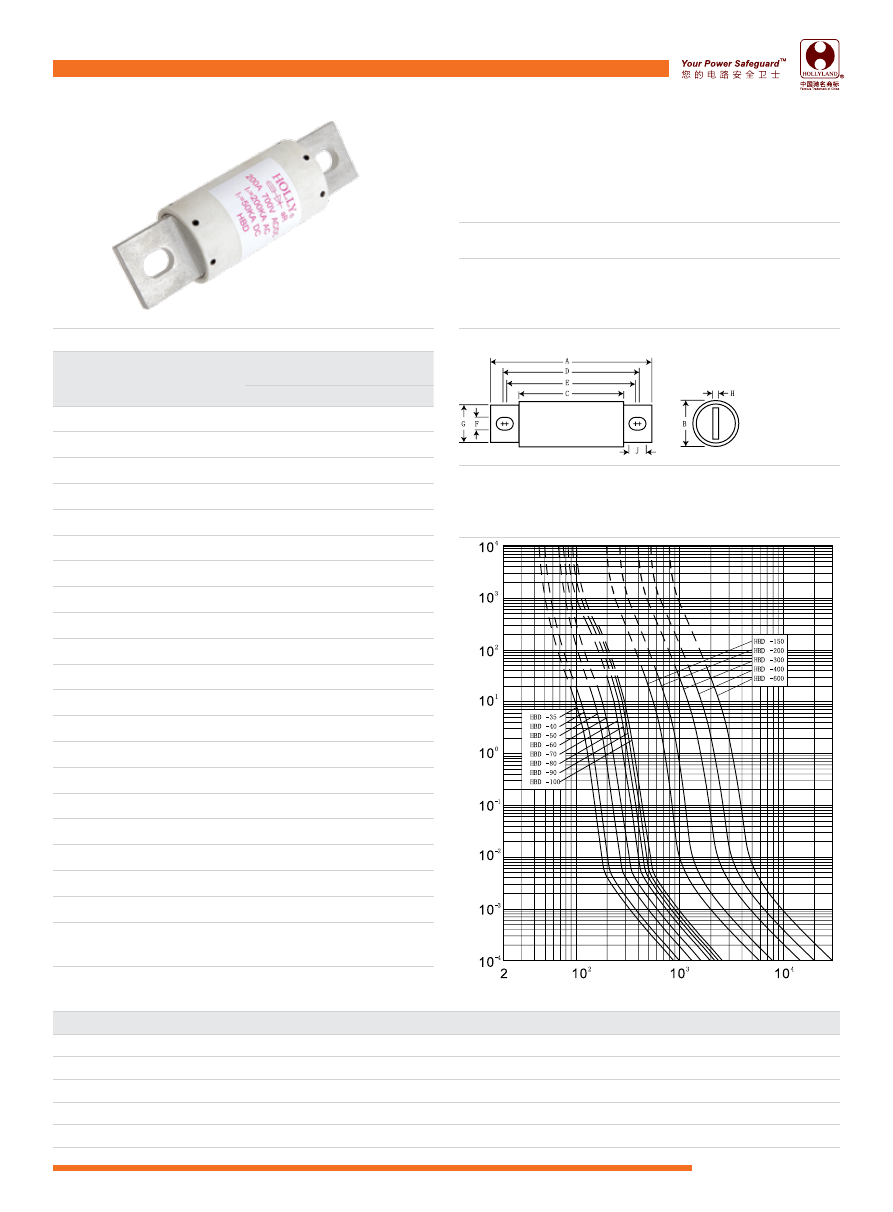

HBD   35A-600A

Class of Operation:aR

保护特性：aR

INTERRUPTING CAPACITY / 分断能力：

200,000 amperes at 700V AC (35A-600A)
 50,000  amperes at 700V DC (35A-600A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HBD

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Standard/ 标准：IEC 60269-4，GB/T 13539.4

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

UL

CUL

cURus

HBD35

35A

○

○

○

HBD40

40A

○

○

○

HBD50

50A

○

○

○

HBD60

60A

○

○

○

HBD70

70A

○

○

○

HBD80

80A

○

○

○

HBD90

90A

○

○

○

HBD100

100A

○

○

○

HBD125

125A

○

○

○

HBD150

150A

○

○

○

HBD175

175A

○

○

○

HBD200

200A

○

○

○

HBD225

225A

○

○

○

HBD250

250A

○

○

○

HBD300

300A

○

○

○

HBD350

350A

○

○

○

HBD400

400A

○

○

○

HBD450

450A

○

○

○

HBD500

500A

○

○

○

HBD600

600A

○

○

○

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

Dimensions/ 尺寸 :

Unit 单位：mm

CATALOG  NUMBER

A

B

C

D

E

F

G

H

J

HBD35 to 60

109

25.4

71

95

85

8.2

19.2

3.4

13.2

HBD70 to 100

109

31

71

92.6

85

8.2

24.7

4.8

12

HBD125 to 200

128

38

71

104.4

92.4

10.4

25.4

6.4

16.4

HBD225 to 400

128

50.8

71

104.4

90.4

10.4

38

6.4

17.4

HBD450 to 600

180

63.5

71

145

106

13.5

50.8

9.7

33

  www.hollyfuse.com

20

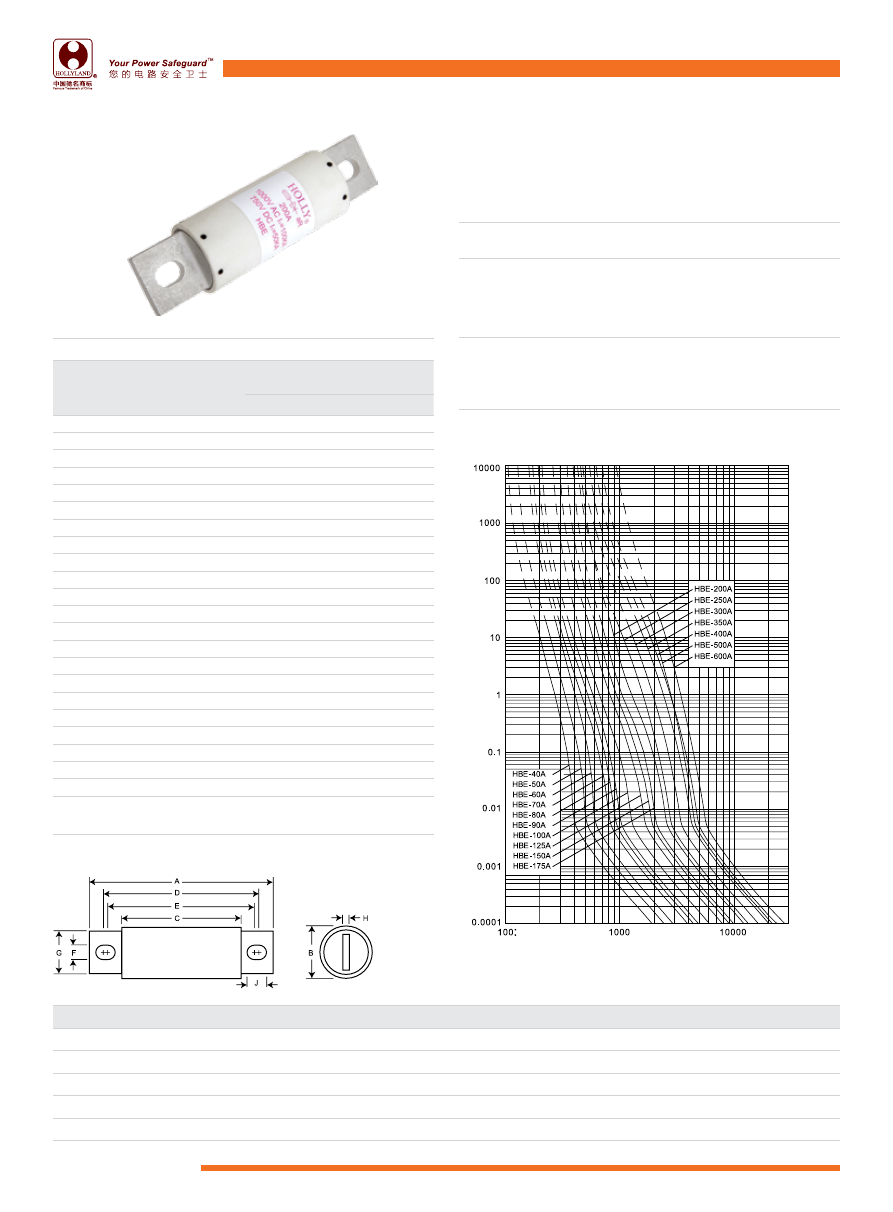

HBE   35A-800A

Class of Operation:aR

保护特性：aR

INTERRUPTING CAPACITY / 分断能力：

100,000 amperes at 1000V AC (35A-800A)
 50,000  amperes at 750V DC (35A-800A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HBE

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Standard/ 标准：IEC 60269-4，GB/T 13539.4

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

UL

CUL

cURus

HBE35

35A

○

○

○

HBE40

40A

○

○

○

HBE50

50A

○

○

○

HBE60

60A

○

○

○

HBE70

70A

○

○

○

HBE80

80A

○

○

○

HBE90

90A

○

○

○

HBE100

100A

○

○

○

HBE125

125A

○

○

○

HBE150

150A

○

○

○

HBE175

175A

○

○

○

HBE200

200A

○

○

○

HBE225

225A

○

○

○

HBE250

250A

○

○

○

HBE300

300A

○

○

○

HBE350

350A

○

○

○

HBE400

400A

○

○

○

HBE500

500A

○

○

○

HBE600

600A

○

○

○

HBE650

650A

○

○

○

HBE700

700A

○

○

○

HBE800

800A

○

○

○

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

CATALOG  NUMBER

A

B

C

D

E

F

G

H

J

HBE35 to 60

125

25.4

87

108

106

8.2

19.2

3.4

9.2

HBE70 to 100

126

31

87

108

106

8.2

24.7

4.8

9.2

HBE125 to 200

144

38

87

120.4

108.4

10.4

25.4

6.4

16.4

HBE225 to 400

144

50.8

87

120.4

106.4

10.4

38

6.4

17.4

HBE450 to 800

183

63.5

87

152

120

14.3

50.8

9.5

30.5

Dimensions/ 尺寸 :

Unit 单位：mm

www.hollyfuse.com

21

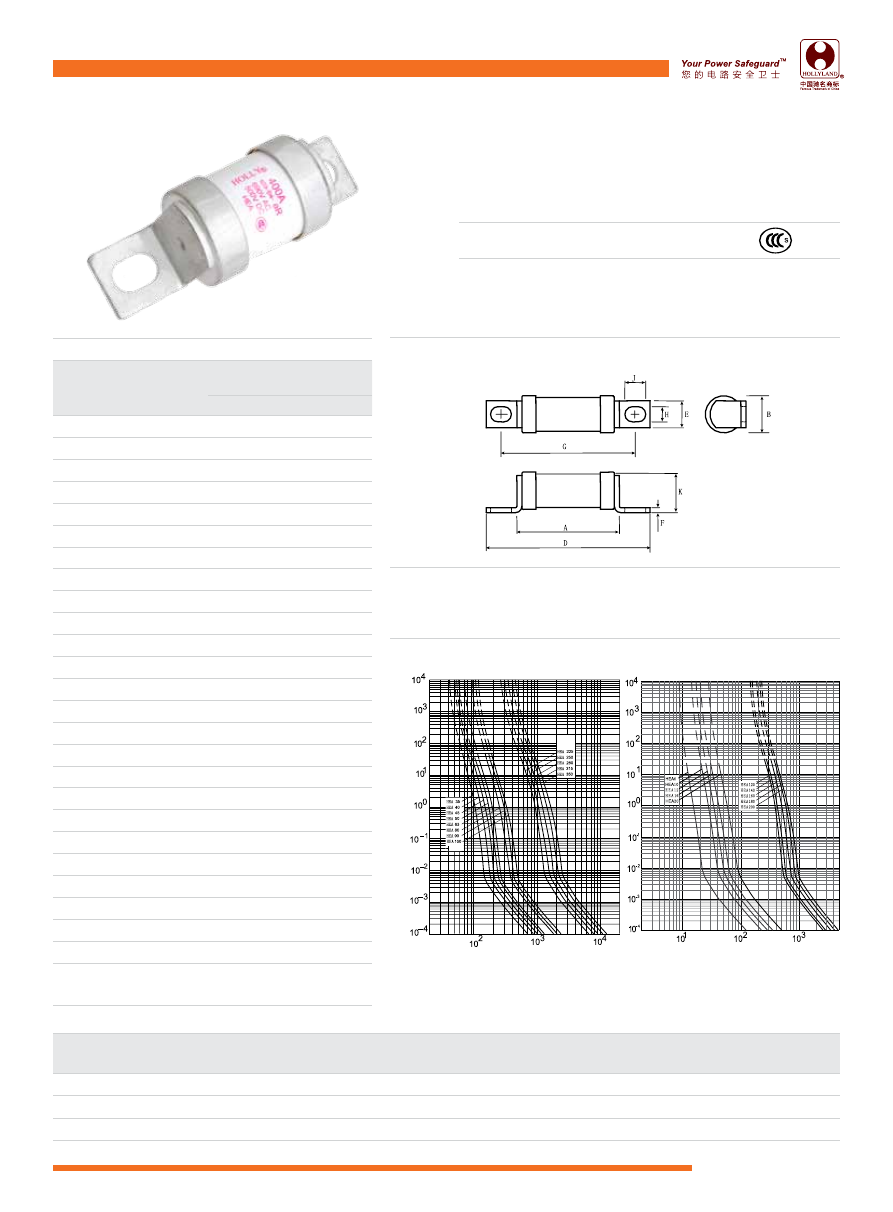

HEA   6A-400A

Class of Operation:aR

保护特性：aR

INTERRUPTING CAPACITY / 分断能力：

80,000 amperes at 690V AC (6A-400A)
 50,000  amperes at 500V DC (6A-400A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

HEA

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Standard/ 标准：IEC 60269-4，GB/T 13539.4

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG

NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

TUV

cURus

HEA6

6A

●

○

○

HEA10

10A

●

○

○

HEA12

12A

●

○

○

HEA16

16A

●

○

○

HEA20

20A

●

○

○

HEA25

25A

●

○

○

HEA32

32A

●

○

○

HEA35

35A

●

○

○

HEA40

40A

●

○

○

HEA45

45A

●

○

○

HEA50

50A

●

○

○

HEA63

63A

●

○

○

HEA80

80A

●

○

○

HEA90

90A

●

○

○

HEA100

100A

●

○

○

HEA125

125A

●

○

○

HEA160

160A

●

○

○

HEA180

180A

●

○

○

HEA200

200A

●

○

○

HEA225

225A

●

○

○

HEA250

250A

●

○

○

HEA280

280A

●

○

○

HEA315

315A

●

○

○

HEA350

350A

●

○

○

HEA400

400A

●

○

○

●  DENOTES FOR APPROVAL         ●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

CATALOG  NUMBER

A

max.

B

max.

D

max.

E

nom.

F

max.

G

nom.

H

nom.

J

min.

K

max.

64A to 100A

50.6

17.7

79.8

12.7

2.5

63.5

6.4

7.9

19.3

125A to 200A

60

26

95

20

3.3

70

8.7

10.3

28.0

225A to 400A

60

38.2

114

25.4

3.3

85

10.3

13

41.5

Dimensions/ 尺寸 :

Unit 单位：mm

  www.hollyfuse.com

22

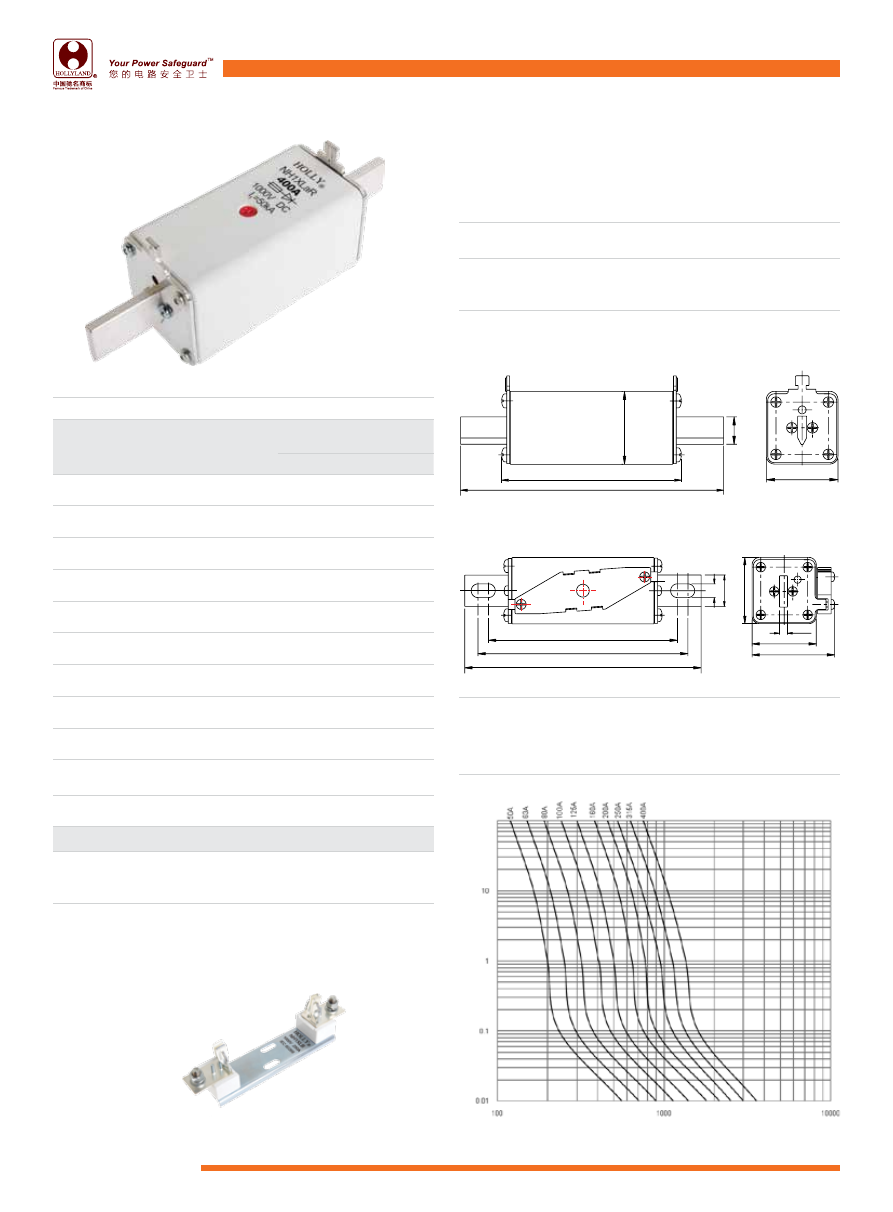

NH1XLaR 1000V DC 63A-400A

Class of Operation:aR

保护特性：

aR

INTERRUPTING CAPACITY / 分断能力：

50,000 amperes at 1000V DC

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NH1XLaR

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269-4，GB/T 13539.4

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

TUV

1XLaR63U0A/B

63A

○

○

1XLaR80U0A/B

80A

○

○

1XLaR100U0A/B

100A

○

○

1XLaR125U0A/B

125A

○

○

1XLaR160U0A/B

160A

○

○

1XLaR200U0A/B

200A

○

○

1XLaR225U0A/B

225A

○

○

1XLaR250U0A/B

250A

○

○

1XLaR315U0A/B

315A

○

○

1XLaR350U0A/B

350A

○

○

1XLaR400U0A/B

400A

○

○

A / B- Optional 可选择

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

Recommended fuse-base for NH1XL fuses

See Model of product: NH1XLB

适用于 NH1XL 熔断体的支持件

详见产品型号：NH1XLB

Part No.:NH1XLaR (amp rating) U0A

Part No.:NH1XLaR (amp rating) U0B

20 Min.

51

51

189±5.0

133



0

-10

51

6.0

51

68

25

11

191±3.0

153
170

www.hollyfuse.com

23

NH1XLgPV 1000V DC 80A-250A

Photovoltaic Fuse
光伏熔断器

Standard/ 标准 : IEC 60269-6，GB/T 13539.6

INTERRUPTING CAPACITY/ 分断能力：

Dimensions/ 尺寸 (mm)

30,000 amperes at 1000V DC (80A-250A)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CGC

TUV

1XLgPV80U0 A/B

80A

○

○

1XLgPV100U0 A/B

100A

○

○

1XLgPV125U0 A/B

125A

○

○

1XLgPV160U0 A/B

160A

○

○

1XLgPV200U0 A/B

200A

○

○

1XLgPV250U0 A/B

250A

○

○

A / B- Optional 可选择

U0 DENOTES FOR 1000V DC

U0 表示 1000V DC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rating

额定

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT
约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING

CURRENT(A)

约定熔断电流

63<In ≤ 160

2

1.13In

1.45In

160<In ≤ 400

3

NH1XLB

Recommended fuse-base for NH1XL fuse

See Model of product: NH1XLB

适用于 NH1XL 熔断体的支持件

详见产品型号：NH1XLB

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NH1XLgPV

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Part No.:NH1XLgPV (amp rating) U0A

Part No.:NH1XLgPV (amp rating) U0B

20 Min.

51

51

189±5.0

133



0

-10

51

6.0

51

68

25

11

191±3.0

153
170

  www.hollyfuse.com

24

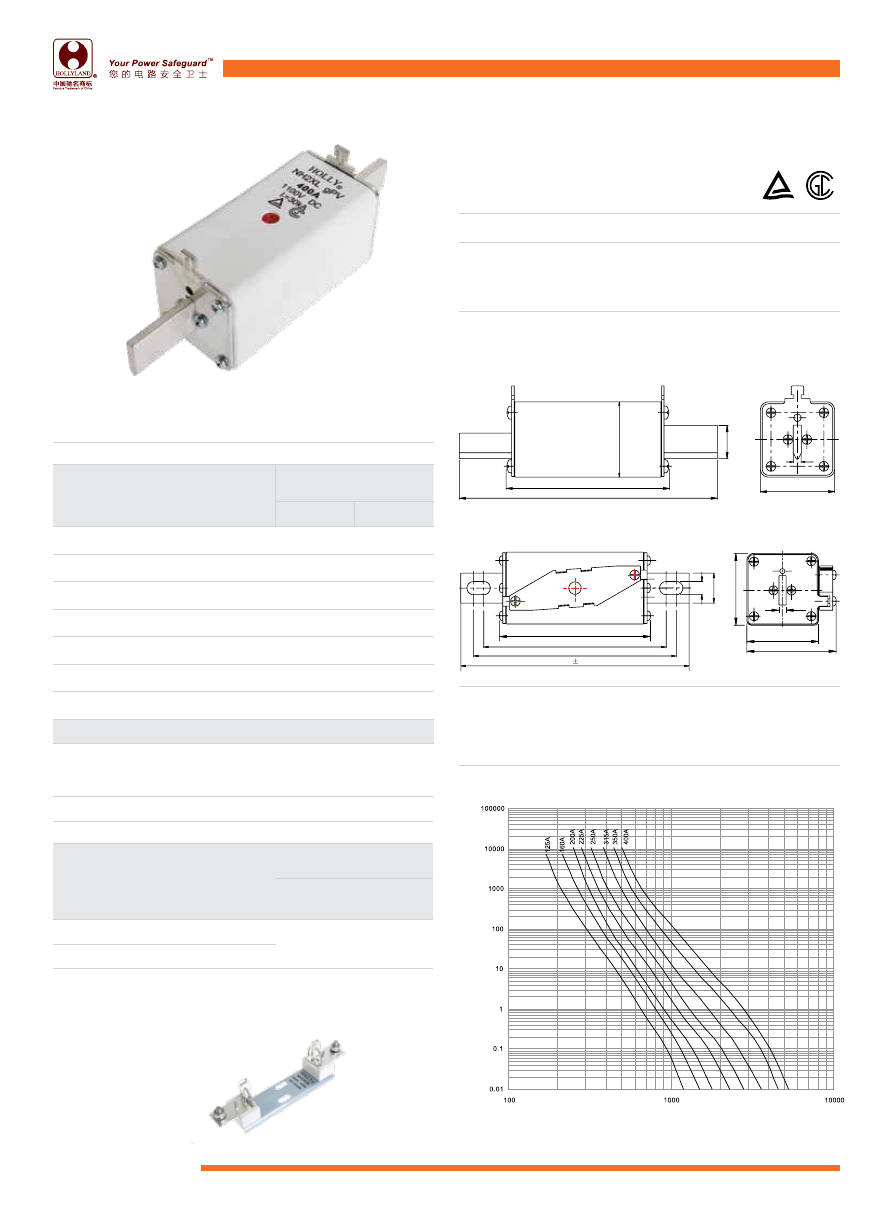

NH2XLg PV 1100V DC 125A-400A

Photovoltaic Fuse
光伏熔断器

Standard/ 标准 : IEC 60269-6，GB/T 13539.6

INTERRUPTING CAPACITY / 分断能力 :

Dimensions/ 尺寸 (mm)

30,000 amperes at 1100V DC（Time Constant: 1-3ms）

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CGC

TUV

2XLgPV125U11A/B

125A

●

●

2XLgPV160U11A/B

160A

●

●

2XLgPV200U11A/B

200A

●

●

2XLgPV250U11A/B

250A

●

●

2XLgPV315U11A/B

315A

●

●

2XLgPV350U11A/B

350A

●

●

2XLgPV400U11A/B

400A

●

●

A / B- Optional 可选择

U11 DENOTES FOR 1100V DC

U11 表示 1100V DC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

NH2XLB

Recommended fuse-base for NH2XL fuse

See Model of product: NH2XLB   NH3LB

适用于 NH2XL 熔断体的支持件

详见产品型号：NH2XLB   NH3LB

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NH2XLg PV 1100V

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rating

额定

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT

约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING

CURRENT(A)

约定熔断电流

 63<In ≤ 160

2

1.13In

1.45In

160<In ≤ 400

3

Part No.:NH2XLgPV (amp rating) U11A

Part No.:NH2XLgPV (amp rating) U11B

130

+0

-10

59

59

25 Min

.

205

6

6

59

170

153

191 3.0

130

  0

-6.0

74

59

25

11

www.hollyfuse.com

25

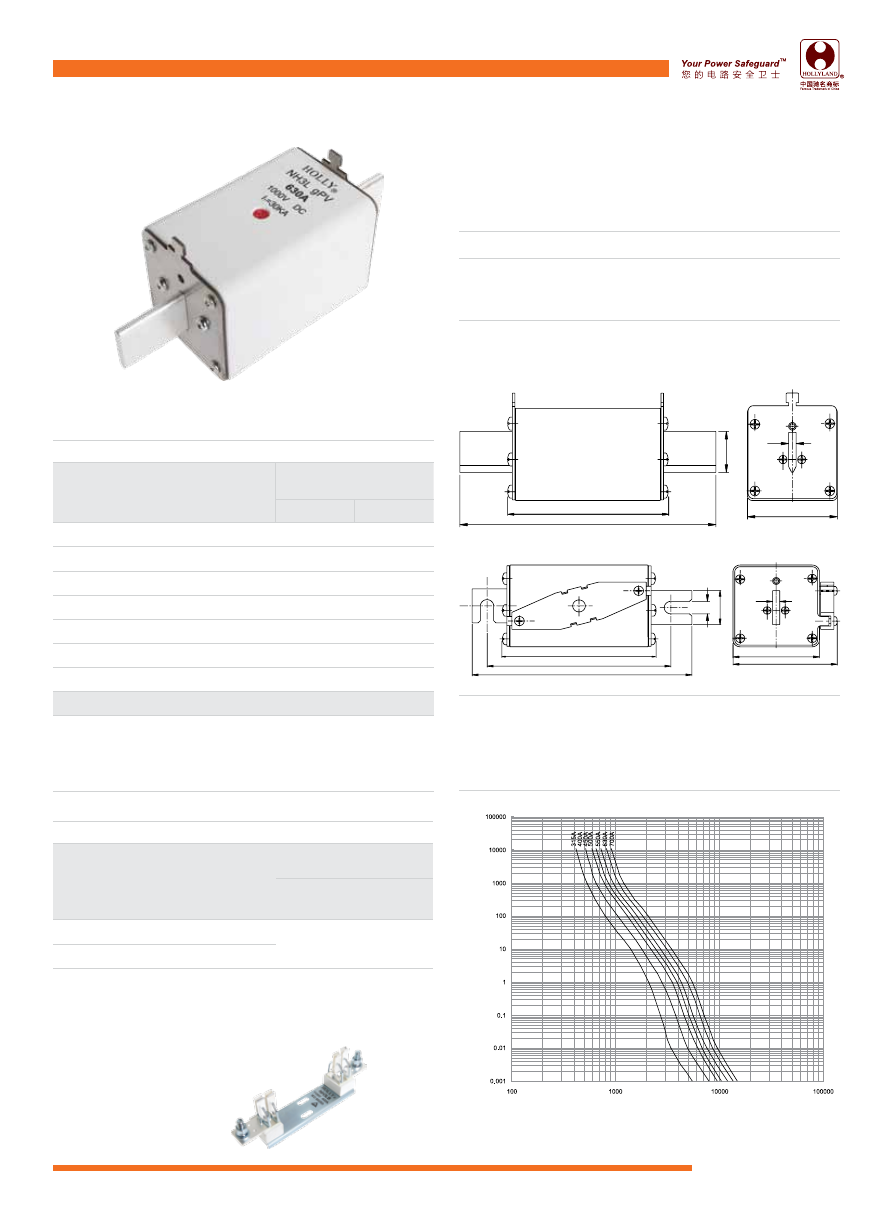

NH3LgPV 1000V DC 315A-700A

Photovoltaic Fuse
光伏熔断器

Standard/ 标准 : IEC 60269-6，GB/T 13539.6

INTERRUPTING CAPACITY/ 分断能力：

Dimensions/ 尺寸 (mm)

30,000 amperes at 1000V DC (Time Constant:1-3ms)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CGC

TUV

3LgPV315U0A/B

315A

○

○

3LgPV400U0A/B

400A

○

○

3LgPV450U0A/B

450A

○

○

3LgPV500U0A/B

500A

○

○

3LgPV550U0A/B

550A

○

○

3LgPV630U0A/B

630A

○

○

3LgPV700U0A/B

700A

○

○

A / B - Optional 可选择

U0 DENOTES FOR 1000V DC

U0 表示 1000V DC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rating

额定

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT

约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING

CURRENT(A)

约定熔断电流

160<In ≤ 400

3

1.13In

1.45In

 In> 400A

4

NH3LB

Recommended fuse-base for NH3XL fuse

See Model of product: NH3LB

适用于 NH3XL 熔断体的支持件

详见产品型号：NH3LB

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NH3LgPV

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)

Part No.:NH3LgPV (amp rating) U0A

Part No.:NH3LgPV (amp rating) U0B

32 Min

73.5

205

130

  0

-10

6

89

73.5

11

30

6

153
183

130

  www.hollyfuse.com

26

NH1gPV 1000V DC 32A-160A

Photovoltaic Fuse
光伏熔断器

Standard/ 标准 : IEC 60269-6，GB/T 13539.6

INTERRUPTING CAPACITY 分断能力：

Dimensions/ 尺寸 (mm)

50,000 amperes at 1000V DC (Time Constant: 1-3 ms)

( 时间常数：1-3 ms)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CGC

TUV

NH1gPV32U0

32A

○

○

NH1gPV40U0

40A

○

○

NH1gPV50U0

50A

○

○

NH1gPV63U0

63A

○

○

NH1gPV80U0

80A

○

○

NH1gPV100U0

100A

○

○

NH1gPV125U0

125A

○

○

NH1gPV160U0

160A

○

○

U0 DENOTES FOR 1000V DC

U0 表示 1000V DC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

RATING

额定

BLOWING TIME 熔断时间

1.13In

1.45In

In ≤ 60

1 hour Min.

最快 1 小时

1 hour Max.

最慢 1 小时

63 < In ≤ 160

2 hours Min.

最快 2 小时

2 hours Max.

最慢 2 小时

NH1B

Recommended fuse-base for NH1 fuse

See Model of product: NH1B

适用于 NH1 熔断体的支持件

详见产品型号：NH1B

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NH1gPV

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

www.hollyfuse.com

27

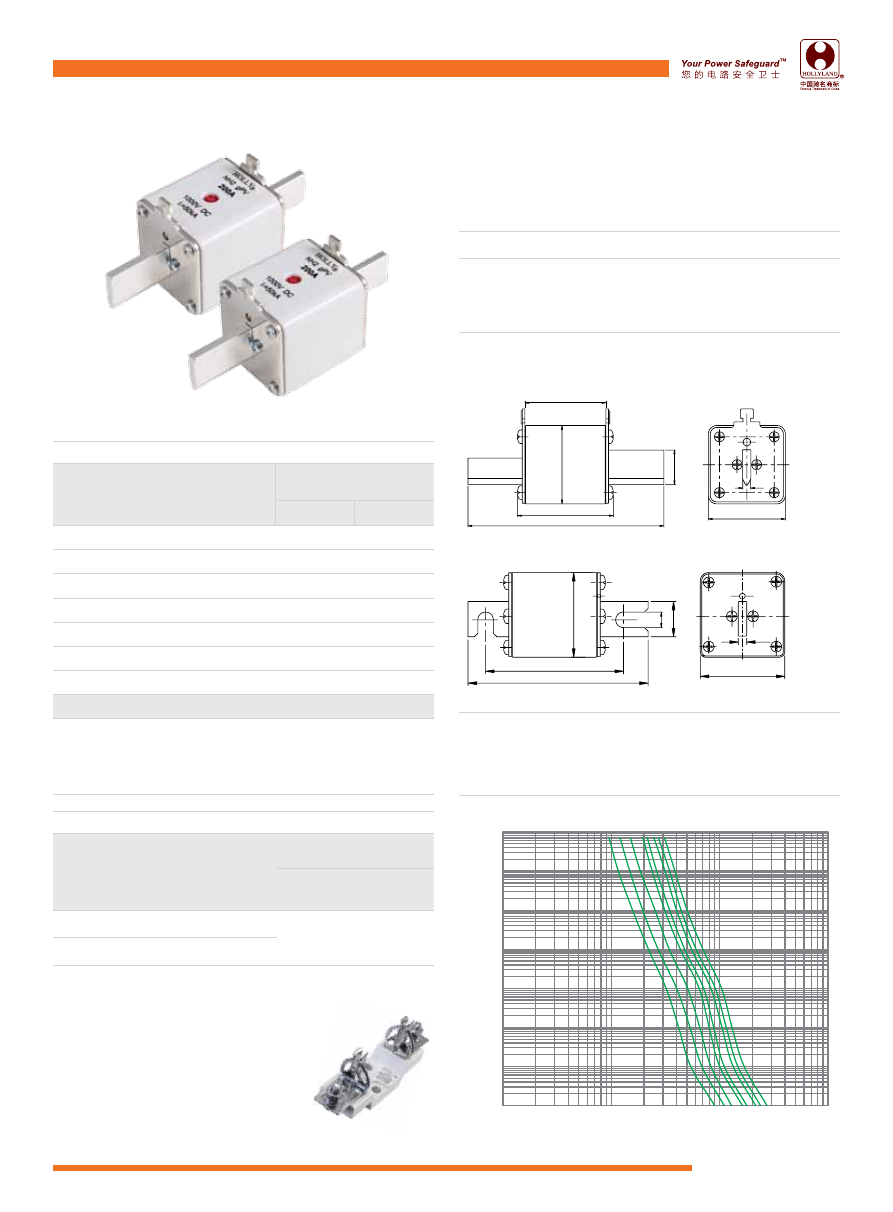

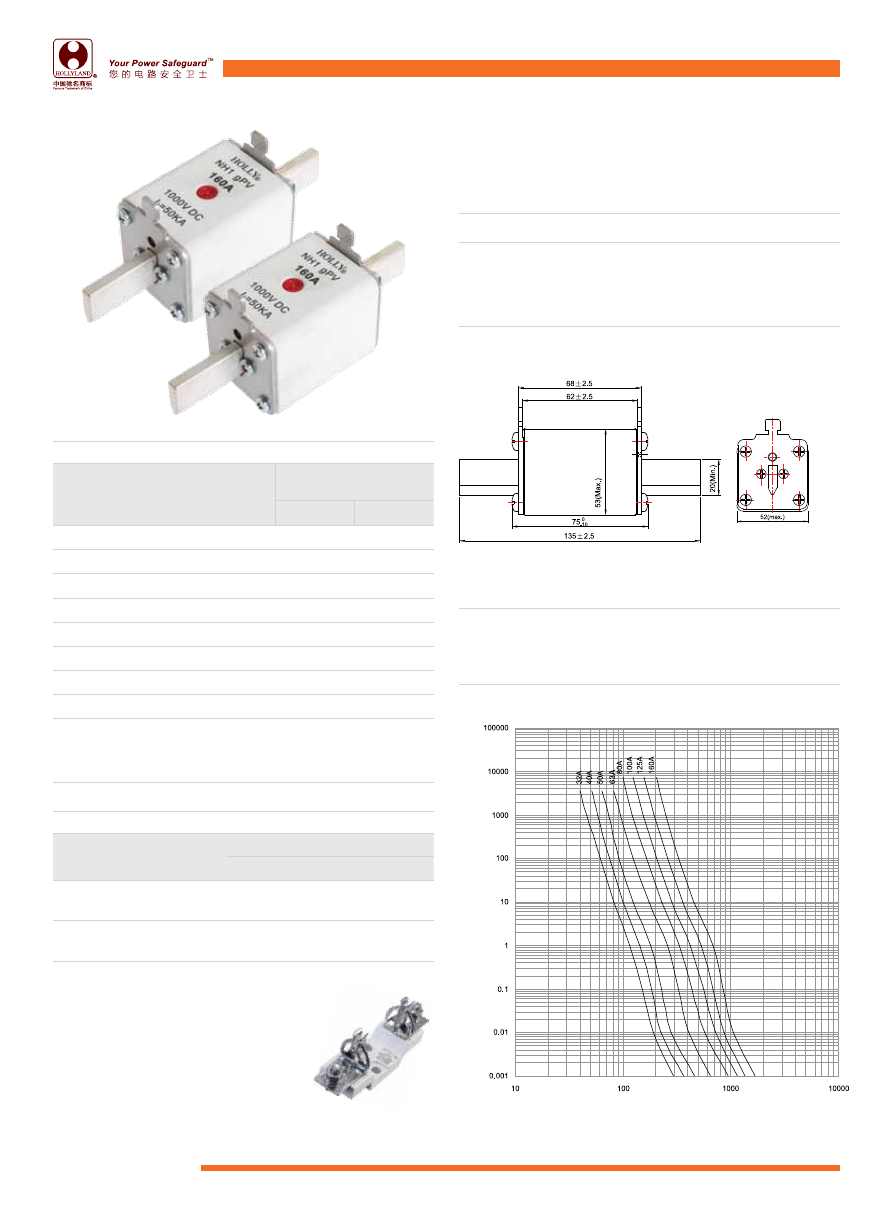

NH2gPV 1000V DC 80A-250A

Photovoltaic Fuse
光伏熔断器

Standard/ 标准 : IEC 60269-6，GB/T 13539.6

INTERRUPTING CAPACITY/ 分断能力：

Dimensions/ 尺寸 (mm)

50,000 amperes at 1000V DC (Time Constant:1-3ms)

Part No.:NH2gPV (amp rating) U0A

Part No.:NH2gPV (amp rating) U0B

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CGC

TUV

NH2gPV80U0A/B

80A

○

○

NH2gPV100U0A/B

100A

○

○

NH2gPV125U0A/B

125A

○

○

NH2gPV160U0A/B

160A

○

○

NH2gPV200U0A/B

200A

○

○

NH2gPV225U0A/B

225A

○

○

NH2gPV250U0A/B

250A

○

○

A / B- Optional 可选择

U0 DENOTES FOR 1000V DC

U0 表示 1000V DC

●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rating

额定

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT

约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING

CURRENT(A)

约定熔断电流

63<In ≤ 160

2

1.13In

1.45In

160<In ≤ 400

3

NH2B

Recommended fuse-base for NH2 fuse

See Model of product: NH2B

适用于 NH2 熔断体的支持件

详见产品型号：NH2B

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NH2gPV

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

( 时间常数：1-3 ms)

75

+0

-10

60(Max.)

61(Max.)

25 Min

.

150±2 .5

62±2 .5

6

98

60

60

25

6

11

128

0.001

0.01

0.1

1

10

100

1000

10000

10

100

1000

10000

160A



80A



1

00A



225A



125A



250A



175A



200A



  www.hollyfuse.com

28

NH00aR 1000V AC 20A-225A

Class of Operation:aR

保护特性：

aR

INTERRUPTING CAPACITY / 分断能力：

100,000 amperes at 1000V AC(20A-225A)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NH00aR AC 1000V

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

Standard/ 标准：IEC 60269-4，GB/T 13539.4

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

TUV

cURus

NH00aR20U0

20A

○

○

○

NH00aR25U0

25A

○

○

○

NH00aR32U0

32A

○

○

○

NH00aR35U0

35A

○

○

○

NH00aR40U0

40A

○

○

○

NH00aR50U0

50A

○

○

○

NH00aR63U0

63A

○

○

○

NH00aR80U0

80A

○

○

○

NH00aR100U0

100A

○

○

○

NH00aR125U0

125A

○

○

○

NH00aR160U0

160A

○

○

○

NH00aR200U0

200A

○

○

○

NH00aR225U0

225A

○

○

○

U0 DENOTES FOR 1000V AC                     U0 表示 1000V AC
●  DENOTES FOR APPROVAL

●  表示已取得安全认证

○  DENOTES FOR PENDING

○  表示正在申请安全认证

Recommended fuse-base for NH000/NH00 fuses

See Model of product: NH00B

适用于 NH000/NH00 熔断体的支持件

详见产品型号：NH00B

www.hollyfuse.com

29

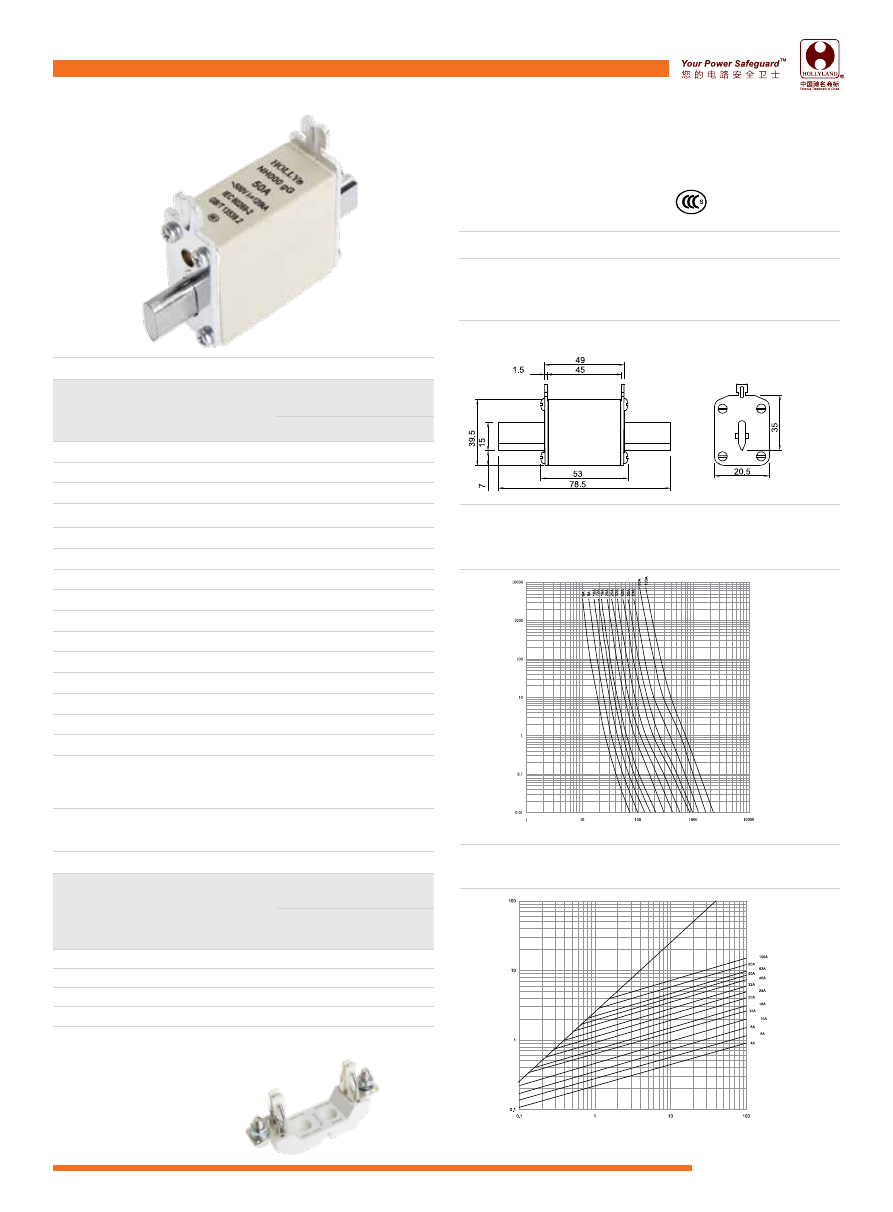

NH000gG 500V  2A-100A

Class of Operation:gG

保护特性：

gG

Standard/ 标准： IEC 60269，GB 13539

INTERRUPTING CAPACITY/ 分断能力：

120,000 amperes at 500V AC(2A-100A)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

NH000gG2U5

2A

○

NH000gG4U5

4A

○

NH000gG6U5

6A

●

NH000gG8U5

8A

●

NH000gG10U5

10A

●

NH000gG12U5

12A

●

NH000gG16U5

16A

●

NH000gG20U5

20A

●

NH000gG25U5

25A

●

NH000gG32U5

32A

●

NH000gG40U5

40A

●

NH000gG50U5

50A

●

NH000gG63U5

63A

●

NH000gG80U5

80A

●

NH000gG100U5

100A

●

U5 DENOTES FOR 500V AC

     U5 表示 500V AC

●  DENOTES FOR APPROVAL

     ●  表示已取得安全认证

○  DENOTES FOR PENDING

     ○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rated Current In(A)
额定电流 In(A)

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT

约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING

CURRENT(A)

约定熔断电流

2A ≤ In ≤ 4A

1h

1.5In

2.1In

6A ≤ In ≤ 12A

1h

1.5In

1.9In

16A ≤ In ≤ 63A

1h

1.25In

1.6In

80A ≤ In ≤ 100A

2h

1.25In

1.6In

Recommended fuse-base for NH000/NH00 fuses

See Model of product: NH00B

适用于 NH000/NH000 熔断体的支持件

详见产品型号：NH00B

PROSPECTIVE CURRENT(KA)

预期电流（KA）

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

CUT-OFF CURRENT PEAK(KA)

截断电流峰值

(KA)

NH000gG 500V

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

NH000gG 500V~



截断电流曲线图

( 仅供参考 )

CUT-OFF CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

  www.hollyfuse.com

30

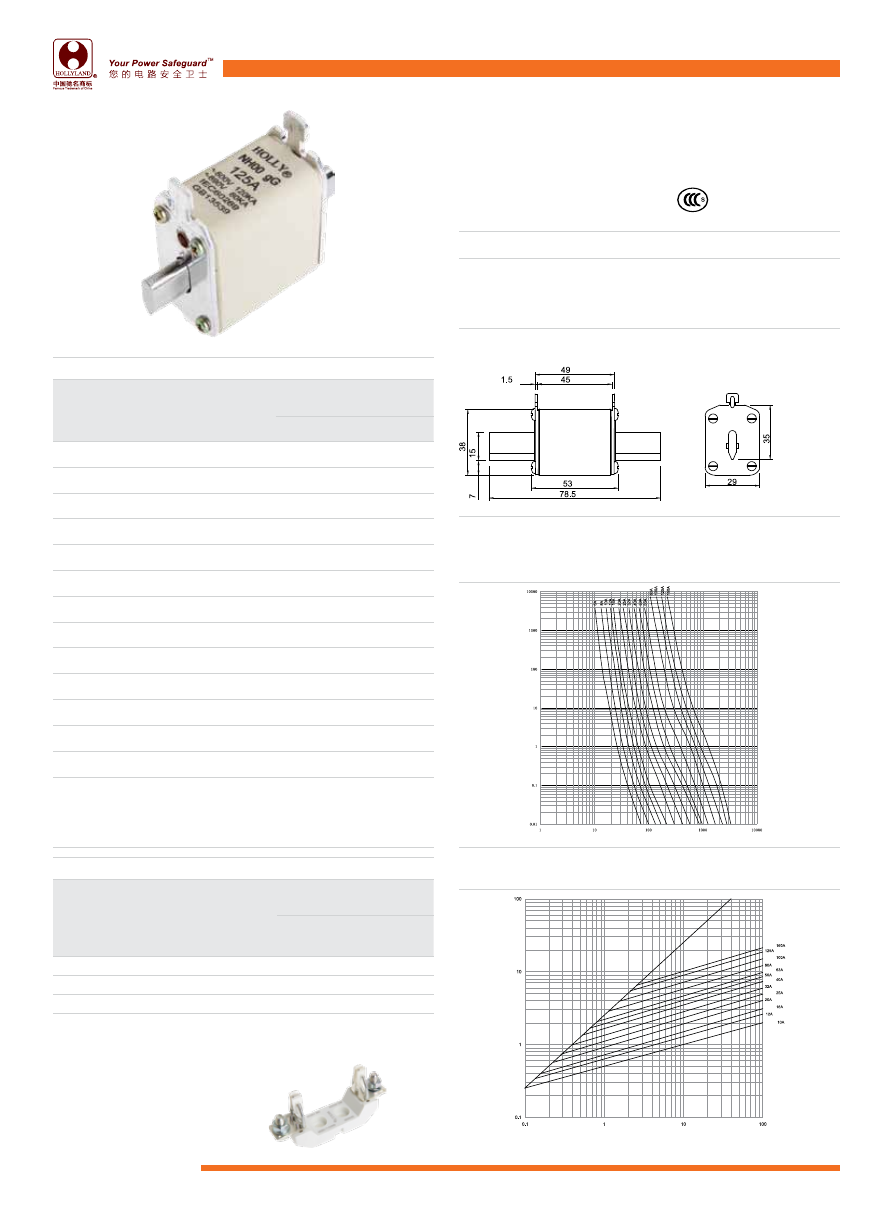

NH00gG 500V/690V  10A-160A

Class of Operation:gG

保护特性：

gG

Standard/ 标准： IEC 60269，GB 13539

INTERRUPTING CAPACITY/ 分断能力：

120,000 amperes at 500V AC(10A-160A)
80,000  amperes at 690V AC(10A-100A)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

NH00gG10U5/U6

10A

●

NH00gG12U5/U6

12A

●

NH00gG16U5/U6

16A

●

NH00gG20U5/U6

20A

●

NH00gG25U5/U6

25A

●

NH00gG32U5/U6

32A

●

NH00gG40U5/U6

40A

●

NH00gG50U5/U6

50A

●

NH00gG63U5/U6

63A

●

NH00gG80U5/U6

80A

●

NH00gG100U5/U6

100A

●

NH00gG125U5

125A

●

NH00gG160U5

160A

●

U5 DENOTES FOR 500V AC

     U5 表示 500V AC

U6 DENOTES FOR 690V AC

     U6 表示 690V AC

●  DENOTES FOR APPROVAL

     ●  表示已取得安全认证

○  DENOTES FOR PENDING

     ○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rated Current In(A)
额定电流 In(A)

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT

约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING

CURRENT(A)

约定熔断电流

10A ≤ In ≤ 12A

1h

1.5In

1.9In

16A ≤ In ≤ 63A

1h

1.25In

1.6In

80A < In ≤ 160A

2h

1.25In

1.6In

Recommended fuse-base for NH000/NH00 fuses

See Model of product: NH00B

适用于 NH000/NH00 熔断体的支持件

详见产品型号：NH00B

CUT-OFF CURRENT PEAK(KA)

截断电流峰值

(KA)

NH00gG 500V/690V

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

NH00gG 500V/690V~



截断电流曲线图

( 仅供参考 )

CUT-OFF CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

PROSPECTIVE CURRENT(KA)

预期电流（KA）

www.hollyfuse.com

31

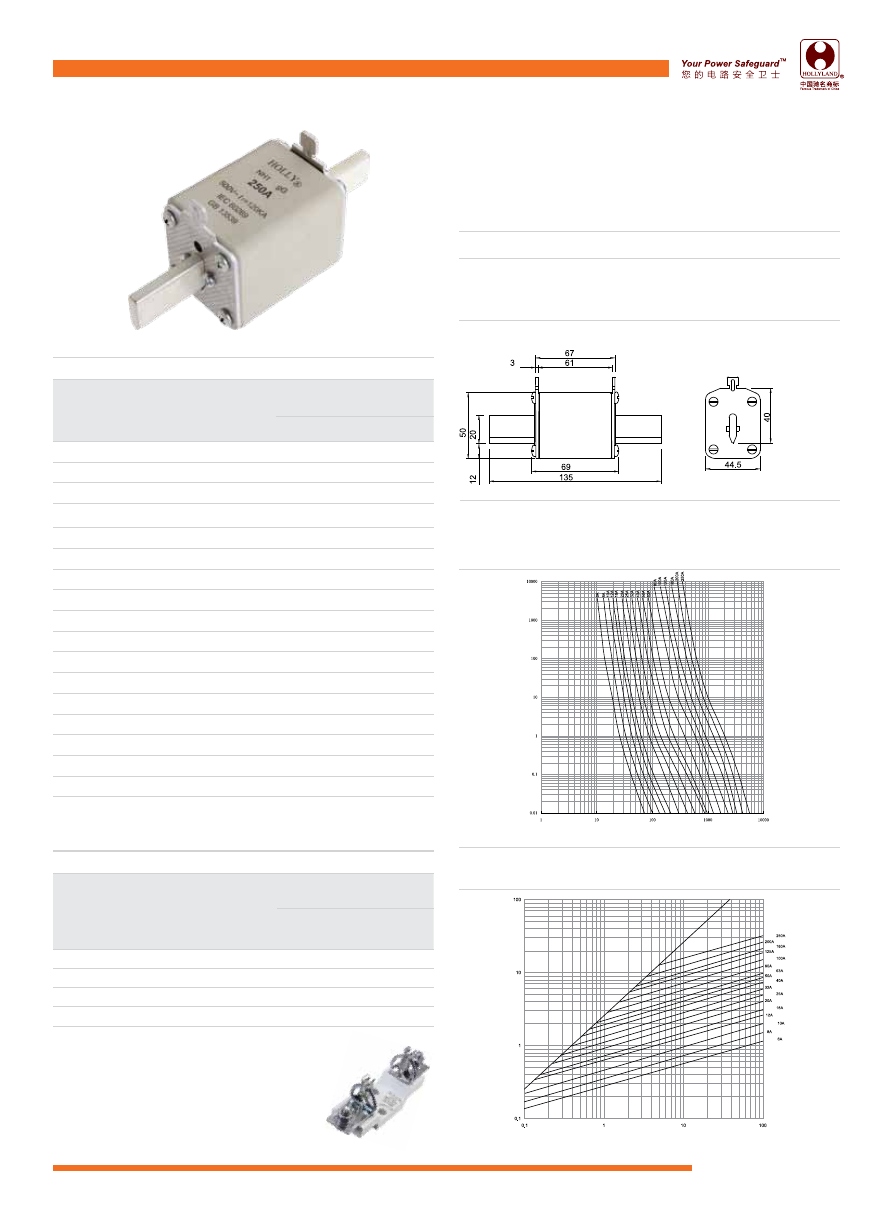

NH1gG 500V  6A-250A

Class of Operation:gG

保护特性：

gG

Standard/ 标准： IEC 60269，GB 13539

INTERRUPTING CAPACITY/ 分断能力：

120,000 amperes at 500V AC(6A-250A)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

NH1gG6U5

6A

○

NH1gG8U5

8A

○

NH1gG10U5

10A

○

NH1gG12U5

12A

○

NH1gG16U5

16A

○

NH1gG20U5

20A

○

NH1gG25U5

25A

○

NH1gG32U5

32A

○

NH1gG40U5

40A

○

NH1gG50U5

50A

○

NH1gG63U5

63A

○

NH1gG80U5

80A

○

NH1gG100U5

100A

○

NH1gG125U5

1250A

○

NH1gG160U5

160A

○

NH1gG200U5

200A

○

NH1gG250U5

250A

○

U5 DENOTES FOR 500V AC

     U5 表示 500V AC

●  DENOTES FOR APPROVAL

     ●  表示已取得安全认证

○  DENOTES FOR PENDING

     ○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rated Current In(A)
额定电流 In(A)

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT

约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING

CURRENT(A)

约定熔断电流

6A ≤ In ≤ 12A

1h

1.5In

1.9In

16A ≤ In ≤ 63A

1h

1.25In

1.6In

80A ≤ In ≤ 160A

1h

1.25In

1.6In

200A ≤ In ≤ 250A

1h

1.25In

1.6In

Recommended fuse-base for NH1 fuses

See Model of product: NH1B

适用于 NH1 熔断体的支持件

详见产品型号：NH1B

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NH1gG 500V

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

NH1gG 500V~



截断电流曲线图

( 仅供参考 )

CUT-OFF CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

CUT-OFF CURRENT PEAK(KA)

截断电流峰值

(KA)

PROSPECTIVE CURRENT(KA)

预期电流（KA）

  www.hollyfuse.com

32

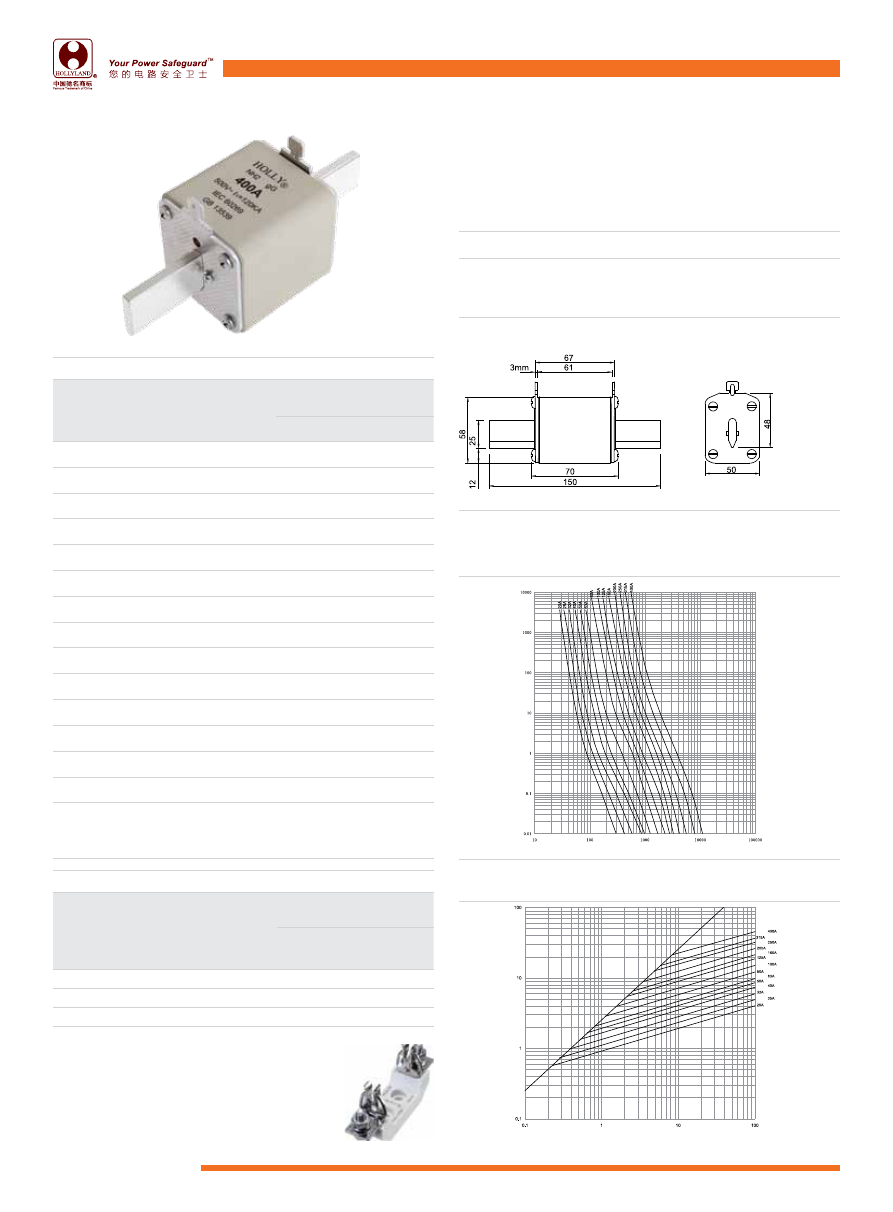

NH2gG 500V  20A-400A

Class of Operation:gG

保护特性：

gG

Standard/ 标准： IEC 60269，GB 13539

INTERRUPTING CAPACITY/ 分断能力：

120,000 amperes at 500V AC(20A-400A)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

NH2gG20U5

20A

○

NH2gG25U5

25A

○

NH2gG32U5

32A

○

NH2gG40U5

40A

○

NH2gG50U5

50A

○

NH2gG63U5

63A

○

NH2gG80U5

80A

○

NH2gG100U5

100A

○

NH2gG125U5

125A

○

NH2gG160U5

160A

○

NH2gG200U5

200A

○

NH2gG250U5

250A

○

NH2gG315U5

315A

○

NH2gG400U5

400A

○

U5 DENOTES FOR 500V AC

     U5 表示 500V AC

●  DENOTES FOR APPROVAL

     ●  表示已取得安全认证

○  DENOTES FOR PENDING

     ○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rated Current In(A)
额定电流 In(A)

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT

约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING

CURRENT(A)

约定熔断电流

20A ≤ In ≤ 63A

1h

1.25In

1.9In

80A ≤ In ≤ 160A

2h

1.25In

1.6In

200A ≤ In ≤ 400A

3h

1.25In

1.6In

Recommended fuse-base for NH2 fuses

See Model of product: NH2B

适用于 NH2 熔断体的支持件

详见产品型号：NH2B

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

CUT-OFF CURRENT PEAK(KA)

截断电流峰值

(KA)

NH2gG 500V

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

NH2gG 500V~



截断电流曲线图

( 仅供参考 )

CUT-OFF CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

PROSPECTIVE CURRENT(KA)

预期电流（KA）

www.hollyfuse.com

33

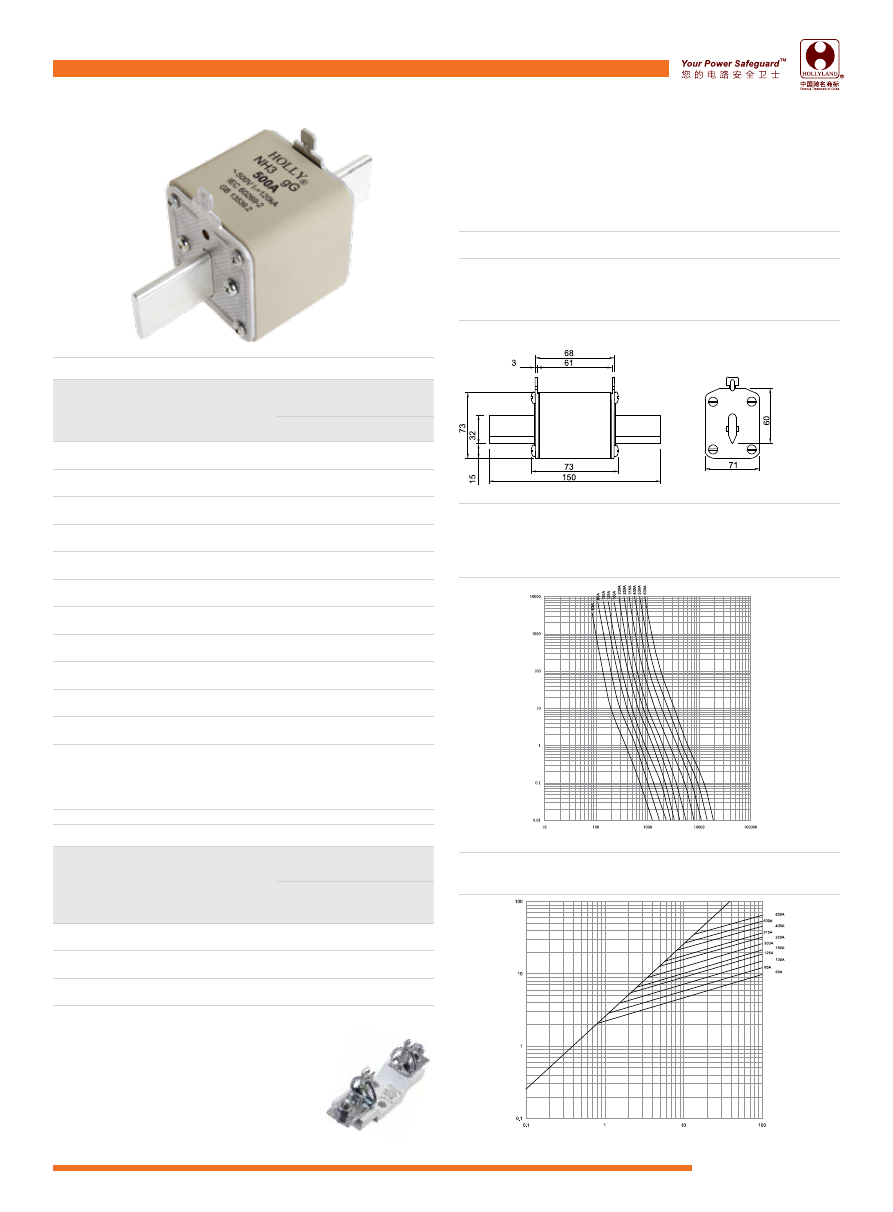

NH3gG 500V  63A-630A

Class of Operation:gG

保护特性：

gG

Standard/ 标准： IEC 60269，GB 13539

INTERRUPTING CAPACITY/ 分断能力：

120,000 amperes at 500V AC (63A-630A)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

NH3gG63U5

6A

○

NH3gG80U5

8A

○

NH3gG100U5

10A

○

NH3gG125U5

12A

○

NH3gG160U5

16A

○

NH3gG200U5

20A

○

NH3gG250U5

25A

○

NH3gG315U5

32A

○

NH3gG400U5

40A

○

NH3gG500U5

50A

○

NH3gG630U5

63A

○

U5 DENOTES FOR 500V AC

    U5 表示 500V AC

●  DENOTES FOR APPROVAL

     ●  表示已取得安全认证

○  DENOTES FOR PENDING

     ○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rated Current In(A)
额定电流 In(A)

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT

约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING

CURRENT(A)

约定熔断电流

63A ≤ In ≤ 160A

2h

1.25In

1.6In

200A ≤ In ≤ 400A

3h

1.25In

1.6In

In>400A

4h

1.25In

1.6In

Recommended fuse-base for NH3 fuses

See Model of product: NH3B

适用于 NH3 熔断体的支持件

详见产品型号：NH3B

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NH3gG 500V

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

CUT-OFF CURRENT PEAK(KA)

截断电流峰值

(KA)

NH3gG 500V~



截断电流曲线图

( 仅供参考 )

CUT-OFF CHARACTERISTICS CURVE

(FOR REFERENCE ONLY)

PROSPECTIVE CURRENT(KA)

预期电流（KA）

  www.hollyfuse.com

34

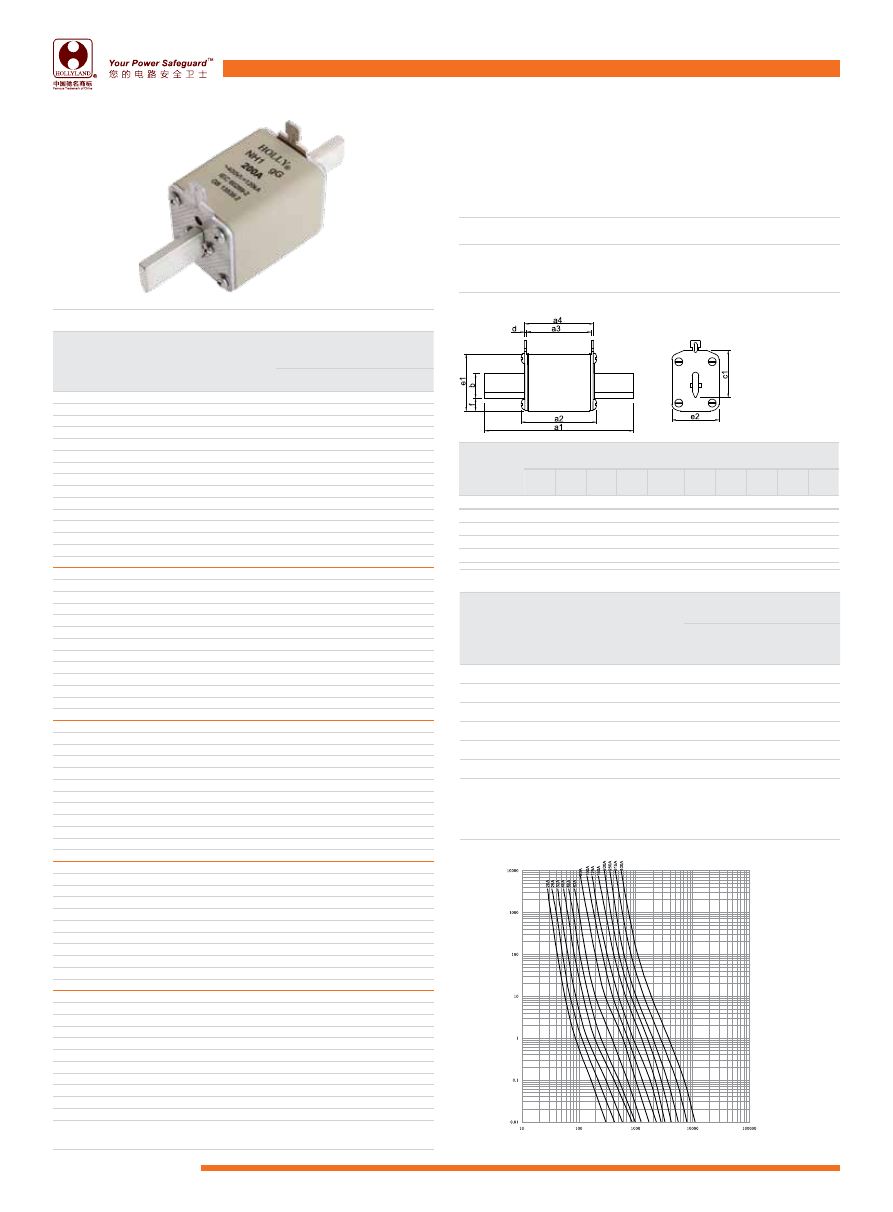

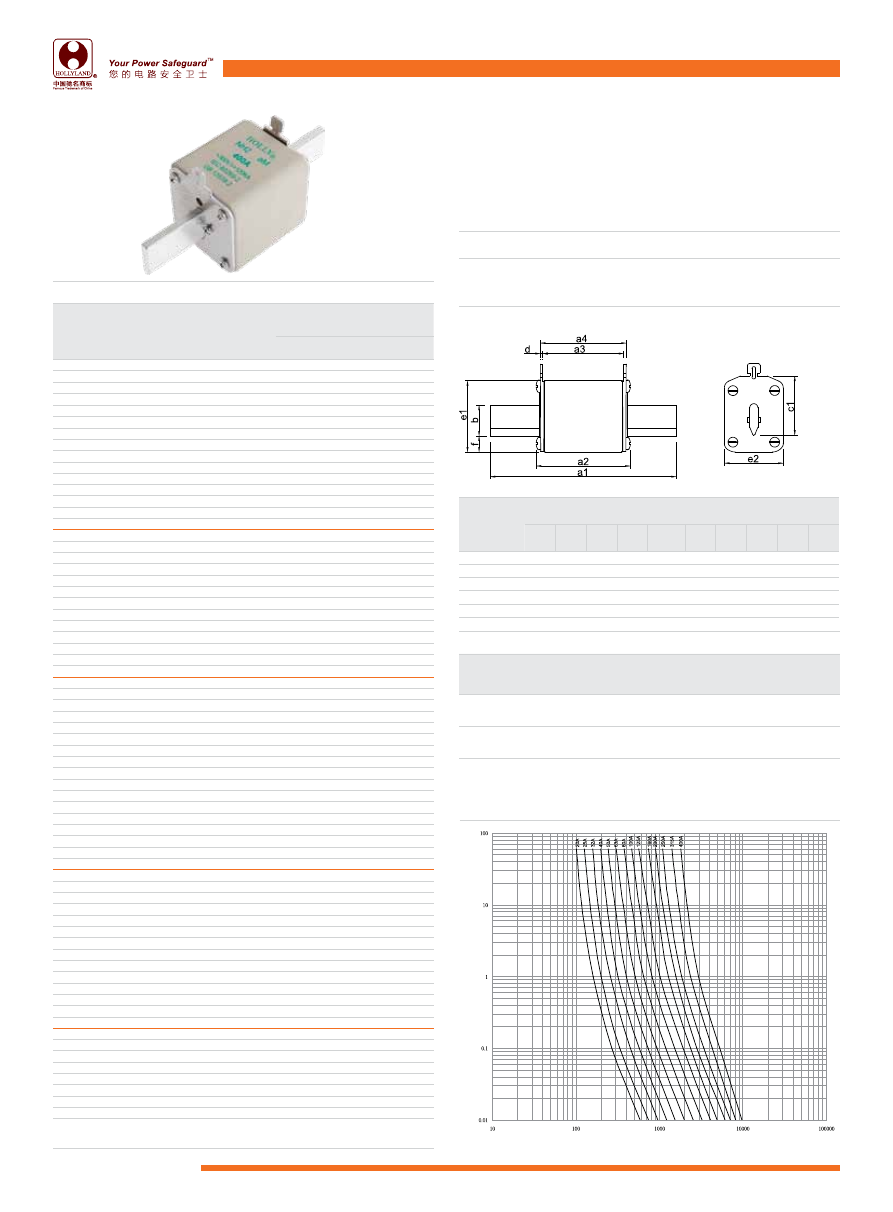

NHgG 400V  2A-630A

Class of Operation:gG

保护特性：

gG

Standard/ 标准： IEC 60269，GB 13539

INTERRUPTING CAPACITY/ 分断能力：

120,000 amperes at 400V AC(2A-630A)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

NH000gG2U4

2A

○

NH000gG4U4

4A

○

NH000gG6U4

6A

○

NH000gG8U4

8A

○

NH000gG10U4

10A

○

NH000gG12U4

12A

○

NH000gG16U4

16A

○

NH000gG20U4

20A

○

NH000gG25U4

25A

○

NH000gG32U4

32A

○

NH000gG40U4

40A

○

NH000gG50U4

50A

○

NH000gG63U4

63A

○

NH000gG80U4

80A

○

NH000gG100U4

100A

○

NH00gG10U4

10A

○

NH00gG12U4

12A

○

NH00gG16U4

16A

○

NH00gG20U4

20A

○

NH00gG25U4

25A

○

NH00gG32U4

32A

○

NH00gG40U4

40A

○

NH00gG50U4

50A

○

NH00gG63U4

63A

○

NH00gG80U4

80A

○

NH00gG100U4

100A

○

NH00gG125U4

125A

○

NH00gG160U4

160A

○

NH1gG20U4

20A

○

NH1gG25U4

25A

○

NH1gG32U4

32A

○

NH1gG40U4

40A

○

NH1gG50U4

50A

○

NH1gG63U4

63A

○

NH1gG80U4

80A

○

NH1gG100U4

100A

○

NH1gG125U4

125A

○

NH1gG160U4

160A

○

NH1gG200U4

200A

○

NH1gG250U4

250A

○

NH2gG40U4

40A

○

NH2gG50U4

50A

○

NH2gG63U4

63A

○

NH2gG80U4

80A

○

NH2gG100U4

100A

○

NH2gG125U4

125A

○

NH2gG160U4

160A

○

NH2gG200U4

200A

○

NH2gG250U4

250A

○

NH2gG315U4

315A

○

NH2gG400U4

400A

○

NH3gG63U4

63A

○

NH3gG80U4

80A

○

NH3gG100U4

100A

○

NH3gG125U4

125A

○

NH3gG160U4

160A

○

NH3gG200U4

200A

○

NH3gG250U4

250A

○

NH3gG315U4

315A

○

NH3gG400U4

400A

○

NH3gG500U4

500A

○

NH3gG630U4

630A

○

U4 DENOTES FOR 400V AC

     U4 表示 400V AC

●  DENOTES FOR APPROVAL

     ●  表示已取得安全认证

○  DENOTES FOR PENDING                              ○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rated Current In(A)
额定电流 In(A)

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT

约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING  CURRENT(A)

约定熔断电流

2A ≤ In ≤ 4A

1h

1.5In

2.1In

6A ≤ In ≤ 12A

1h

1.5In

1.9In

16A ≤ In ≤ 63A

1h

1.25In

1.6In

80A ≤ In ≤ 160A

2h

1.25In

1.6In

200A ≤ In ≤ 400A

3h

1.25In

1.6In

In>400A

4h

1.25In

1.6In

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NHgG 400V

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

SIZE

尺寸

In

(A)

Dimensions in millimetres 尺寸

a1

a2

a3

a4

b(min.)

c1

d

e1

e2

f

000

100

78.5

53

45

49

15

35

1.5

39.5

20.5

7

00

160

78.5

53

45

49

15

35

1.5

38

29

7

1

250

135

69

61

67

20

40

3

50

44.5

12

2

400

150

70

61

67

25

48

3

58

50

12

3

630

150

73

61

68

32

60

3

73

71

15

www.hollyfuse.com

35

NHgG 690V  2A-500A

Class of Operation:gG

保护特性：

gG

Standard/ 标准： IEC 60269，GB 13539

INTERRUPTING CAPACITY/ 分断能力：

120,000 amperes at 690V AC(2A-500A)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

NH000gG2U6

2A

○

NH000gG4U6

4A

○

NH000gG6U6

6A

○

NH000gG8U6

8A

○

NH000gG10U6

10A

○

NH000gG12U6

12A

○

NH000gG16U6

16A

○

NH000gG20U6

20A

○

NH000gG25U6

25A

○

NH000gG32U6

32A

○

NH000gG40U6

40A

○

NH000gG50U6

50A

○

NH000gG63U6

63A

○

NH00gG6U6

6A

○

NH00gG8U6

8A

○

NH00gG10U6

10A

○

NH00gG12U6

12A

○

NH00gG16U6

16A

○

NH00gG20U6

20A

○

NH00gG25U6

25A

○

NH00gG32U6

32A

○

NH00gG40U6

40A

○

NH00gG50U6

50A

○

NH00gG63U6

63A

○

NH00gG80U6

80A

○

NH00gG100U6

100A

○

NH1gG6U6

6A

○

NH1gG8U6

8A

○

NH1gG10U6

10A

○

NH1gG12U6

12A

○

NH1gG16U6

16A

○

NH1gG20U6

20A

○

NH1gG25U6

25A

○

NH1gG32U6

32A

○

NH1gG40U6

40A

○

NH1gG50U6

50A

○

NH1gG63U6

63A

○

NH1gG80U6

80A

○

NH1gG100U6

100A

○

NH1gG125U6

125A

○

NH1gG160U6

160A

○

NH1gG200U6

200A

○

NH2gG16U6

16A

○

NH2gG20U6

20A

○

NH2gG25U6

25A

○

NH2gG32U6

32A

○

NH2gG40U6

40A

○

NH2gG50U6

50A

○

NH2gG63U6

63A

○

NH2gG80U6

80A

○

NH2gG100U6

100A

○

NH2gG125U6

125A

○

NH2gG160U6

160A

○

NH2gG200U6

200A

○

NH2gG250U6

250A

○

NH2gG315U6

315A

○

NH3gG80U6

80A

○

NH3gG100U6

100A

○

NH3gG125U6

125A

○

NH3gG160U6

160A

○

NH3gG200U6

200A

○

NH3gG250U6

250A

○

NH3gG315U6

315A

○

NH3gG400U6

400A

○

NH3gG500U6

500A

○

U6 DENOTES FOR 690V AC

     U6 表示 690V AC

●  DENOTES FOR APPROVAL

     ●  表示已取得安全认证

○  DENOTES FOR PENDING                              ○  表示正在申请安全认证

ELECTRICAL CHARACTERISTICS/ 电气特性 :

Rated Current In(A)
额定电流 In(A)

CONVENTIONAL

TIME(H) 约定时间

CONVENTIONAL CURRENT

约定电流

CONVENTIONAL

NON-FUSING

CURRENT(A)

约定不熔断电流

CONVENTIONAL

FUSING  CURRENT(A)

约定熔断电流

2A ≤ In ≤ 4A

1h

1.5In

2.1In

6A ≤ In ≤ 12A

1h

1.5In

1.9In

16A ≤ In ≤ 63A

1h

1.25In

1.6In

80A ≤ In ≤ 160A

2h

1.25In

1.6In

200A ≤ In ≤ 400A

3h

1.25In

1.6In

In>400A

4h

1.25In

1.6In

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NHgG 400V

AVERAGE I-T CHARACTERISTICS CURVE(FOR REFERENCE
ONLY)

平均 I-T 曲线图

( 仅供参考 )

Dimensions/ 尺寸 :

Unit 单位：mm

SIZE

尺寸

In

(A)

Dimensions in millimetres 尺寸

a1

a2

a3

a4

b(min.)

c1

d

e1

e2

f

000

100

78.5

53

45

49

15

35

1.5

39.5

20.5

7

00

160

78.5

53

45

49

15

35

1.5

38

29

7

1

250

135

69

61

67

20

40

3

50

44.5

12

2

400

150

70

61

67

25

48

3

58

50

12

3

630

150

73

61

68

32

60

3

73

71

15

  www.hollyfuse.com

36

NHaM 500V  2A-630A

Class of Operation:aM

保护特性：

aM

Standard/ 标准： IEC 60269，GB 13539

INTERRUPTING CAPACITY/ 分断能力：

120,000 amperes at 500V AC(2A-630A)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

NH000aM2U5

2A

○

NH000aM4U5

4A

○

NH000aM6U5

6A

○

NH000aM8U5

8A

○

NH000aM10U5

10A

○

NH000aM12U5

12A

○

NH000aM16U5

16A

○

NH000aM20U5

20A

○

NH000aM25U5

25A

○

NH000aM32U5

32A

○

NH000aM40U5

40A

○

NH000aM50U5

50A

○

NH000aM63U5

63A

○

NH000aM80U5

80A

○

NH000aM100U5

100A

○

NH00aM10U5

10A

○

NH00aM12U5

12A

○

NH00aM16U5

16A

○

NH00aM20U5

20A

○

NH00aM25U5

25A

○

NH00aM32U5

32A

○

NH00aM40U5

40A

○

NH00aM50U5

50A

○

NH00aM63U5

63A

○

NH00aM80U5

80A

○

NH00aM100U5

100A

○

NH00aM125U5

125A

○

NH00aM160U5

160A

○

NH1aM6U5

6A

○

NH1aM8U5

8A

○

NH1aM10U5

10A

○

NH1aM12U5

12A

○

NH1aM16U5

16A

○

NH1aM20U5

20A

○

NH1aM25U5

25A

○

NH1aM32U5

32A

○

NH1aM40U5

40A

○

NH1aM50U5

50A

○

NH1aM63U5

63A

○

NH1aM80U5

80A

○

NH1aM100U5

100A

○

NH1aM125U5

125A

○

NH1aM160U5

160A

○

NH1aM200U5

200A

○

NH1aM250U5

250A

○

NH2aM20U5

20A

○

NH2aM25U5

25A

○

NH2aM32U5

32A

○

NH2aM40U5

40A

○

NH2aM50U5

50A

○

NH2aM63U5

63A

○

NH2aM80U5

80A

○

NH2aM100U5

100A

○

NH2aM125U5

125A

○

NH2aM160U5

160A

○

NH2aM200U5

200A

○

NH2aM250U5

250A

○

NH2aM315U5

315A

○

NH2aM400U5

400A

○

NH3aM125U5

125A

○

NH3aM160U5

160A

○

NH3aM200U5

200A

○

NH3aM250U5

250A

○

NH3aM315U5

315A

○

NH3aM400U5

400A

○

NH3aM500U5

500A

○

NH3aM630U5

630A

○

U5 DENOTES FOR 500V AC

     U5 表示 500V AC

●  DENOTES FOR APPROVAL

     ●  表示已取得安全认证

○  DENOTES FOR PENDING                              ○  表示正在申请安全认证

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NHaM 500V

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

SIZE

尺寸

In

(A)

Dimensions in millimetres 尺寸

a1

a2

a3

a4

b(min.)

c1

d

e1

e2

f

000

100

78.5

53

45

49

15

35

1.5

39.5

20.5

7

00

160

78.5

53

45

49

15

35

1.5

38

29

7

1

250

135

69

61

67

20

40

3

50

44.5

12

2

400

150

70

61

67

25

48

3

58

50

12

3

630

150

73

61

68

32

60

3

73

71

15

ELECTRICAL CHARACTERISTICS/ 电气特性 :

4In

6.3In

8In

10In

12.5In

19In

t



熔断 Operating

—

60s

—

—

0.5s

0.1s

t



弧前 Pre-arcing

60s

—

0.5s

0.2s

—

—

www.hollyfuse.com

37

NHaM 690V  2A-630A

Class of Operation:aM

保护特性：

aM

Standard/ 标准： IEC 60269，GB 13539

INTERRUPTING CAPACITY/ 分断能力：

120,000 amperes at 690V AC (2A-630A)

TECHNICAL PARAMETERS/ 技术参数 :

CATALOG  NO.

目录编号

CURRENT

RATING

额定电流

SAFETY APPROVALS

安全认证

CCC

NH000aM2U6

2A

○

NH000aM4U6

4A

○

NH000aM6U6

6A

○

NH000aM8U6

8A

○

NH000aM10U6

10A

○

NH000aM12U6

12A

○

NH000aM16U6

16A

○

NH000aM20U6

20A

○

NH000aM25U6

25A

○

NH000aM32U6

32A

○

NH000aM40U6

40A

○

NH000aM50U6

50A

○

NH000aM63U6

63A

○

NH000aM80U6

80A

NH00aM6U6

6A

○

NH00aM8U6

8A

○

NH00aM10U6

10A

○

NH00aM12U6

12A

○

NH00aM16U6

16A

○

NH00aM20U6

20A

○

NH00aM25U6

25A

○

NH00aM32U6

32A

○

NH00aM40U6

40A

○

NH00aM50U6

50A

○

NH00aM63U6

63A

○

NH00aM80U6

80A

○

NH00aM100U6

100A

○

NH1aM6U6

6A

○

NH1aM8U6

8A

○

NH1aM10U6

10A

○

NH1aM12U6

12A

○

NH1aM16U6

16A

○

NH1aM20U6

20A

○

NH1aM25U6

25A

○

NH1aM32U6

32A

○

NH1aM40U6

40A

○

NH1aM50U6

50A

○

NH1aM63U6

63A

○

NH1aM80U6

80A

○

NH1aM100U6

100A

○

NH1aM125U6

125A

○

NH1aM160U6

160A

○

NH1aM200U6

200A

○

NH1aM250U6

250A

NH2aM16U6

16A

○

NH2aM20U6

20A

○

NH2aM25U6

25A

○

NH2aM32U6

32A

○

NH2aM40U6

40A

○

NH2aM50U6

50A

○

NH2aM63U6

63A

○

NH2aM80U6

80A

○

NH2aM100U6

100A

○

NH2aM125U6

125A

○

NH2aM160U6

160A

○

NH2aM200U6

200A

○

NH2aM250U6

250A

○

NH2aM315U6

315A

○

NH2aM400U6

400A

○

NH3aM80U6

80A

○

NH3aM100U6

100A

○

NH3aM125U6

125A

○

NH3aM160U6

160A

○

NH3aM200U6

200A

○

NH3aM250U6

250A

○

NH3aM315U6

315A

○

NH3aM400U6

400A

○

NH3aM500U6

500A

○

NH3aM600U6

600A

○

U6 DENOTES FOR 690V AC

     U6 表示 690V AC

●  DENOTES FOR APPROVAL

     ●  表示已取得安全认证

○  DENOTES FOR PENDING                              ○  表示正在申请安全认证

CURRENT(A)/ 电流 ( 安培 )

TIME(s)/

时间

(

秒

)

NHaM 690V

平均 I-T 曲线图

( 仅供参考 )

AVERAGE I-T CHARACTERISTICS CURVE
(FOR REFERENCE ONLY)

Dimensions/ 尺寸 :

Unit 单位：mm

SIZE

尺寸

In

(A)

Dimensions in millimetres 尺寸

a1

a2

a3

a4

b(min.)

c1

d

e1

e2

f

000

100

78.5

53

45

49

15

35

1.5

39.5

20.5

7

00

160

78.5

53

45

49

15

35

1.5

38

29

7

1

250

135

69

61

67

20

40

3

50

44.5

12

2

400

150

70

61

67

25

48

3

58

50

12

3

630

150

73

61

68

32

60

3

73

71

15

ELECTRICAL CHARACTERISTICS/ 电气特性 :

4In

6.3In

8In

10In

12.5In

19In

t



熔断 Operating

—

60s

—

—

0.5s

0.1s

t



弧前 Pre-arcing

60s

—

0.5s

0.2s

—

—

  www.hollyfuse.com

38

Cylindrical Fuse Holders

圆筒帽形熔断器支持件 / 底座

Dimensions/ 尺寸 :

Unit 单位：mm

Dimensions/ 尺寸 :

Unit 单位：mm

Dimensions/ 尺寸 :

Unit 单位：mm

Model of

product

产品型号

Applicable fuse

link size

配装熔断体尺码

Rated  voltage

额定电压（V）

Rated current

额定电流 (A)

Weighe(g)

重量（g）

Safety

Approvals

安全认证

HC101A

10X38

600

30

41.5

UR

Model of product

产品型号

Applicable fuse

link size

配装熔断体尺码

Rated  voltage

额定电压（V）

Rated current

额定电流 (A)

Weighe(g)

重量（g）

Safety

Approvals

安全认证

HC141A

14X51

690

50

78

CCC

Model of product

产品型号

Applicable fuse

link size

配装熔断体尺码

Rated  voltage

额定电压（V）

Rated current

额定电流 (A)

Weighe(g)

重量（g）

HC101C

10X38

600

30

41.5

www.hollyfuse.com

39

Cylindrical Fuse Holders

圆筒帽形熔断器支持件 / 底座

Dimensions/ 尺寸 :

Unit 单位：mm

Dimensions/ 尺寸 :

Unit 单位：mm

Dimensions/ 尺寸 :

Unit 单位：mm

Model of

product

产品型号

Applicable

fuse link size

配装熔断体尺码

Rated  voltage

额定电压（V）

Rated current

额定电流 (A)

Weighe(g)

重量 (g)

Safety

Approvals

安全认证

HC101B

10X38

690

25

62

CCC

FUSE CLIP FOR 10X38 FUSE
PHOSPHOR BRONZE, NICKEL PLATED

FUSE CLIP FOR 10X38 FUSE
PHOSPHOR BRONZE, NICKEL PLATED

HF-103D(RoHS)

HF-104A(RoHS)

  www.hollyfuse.com

40

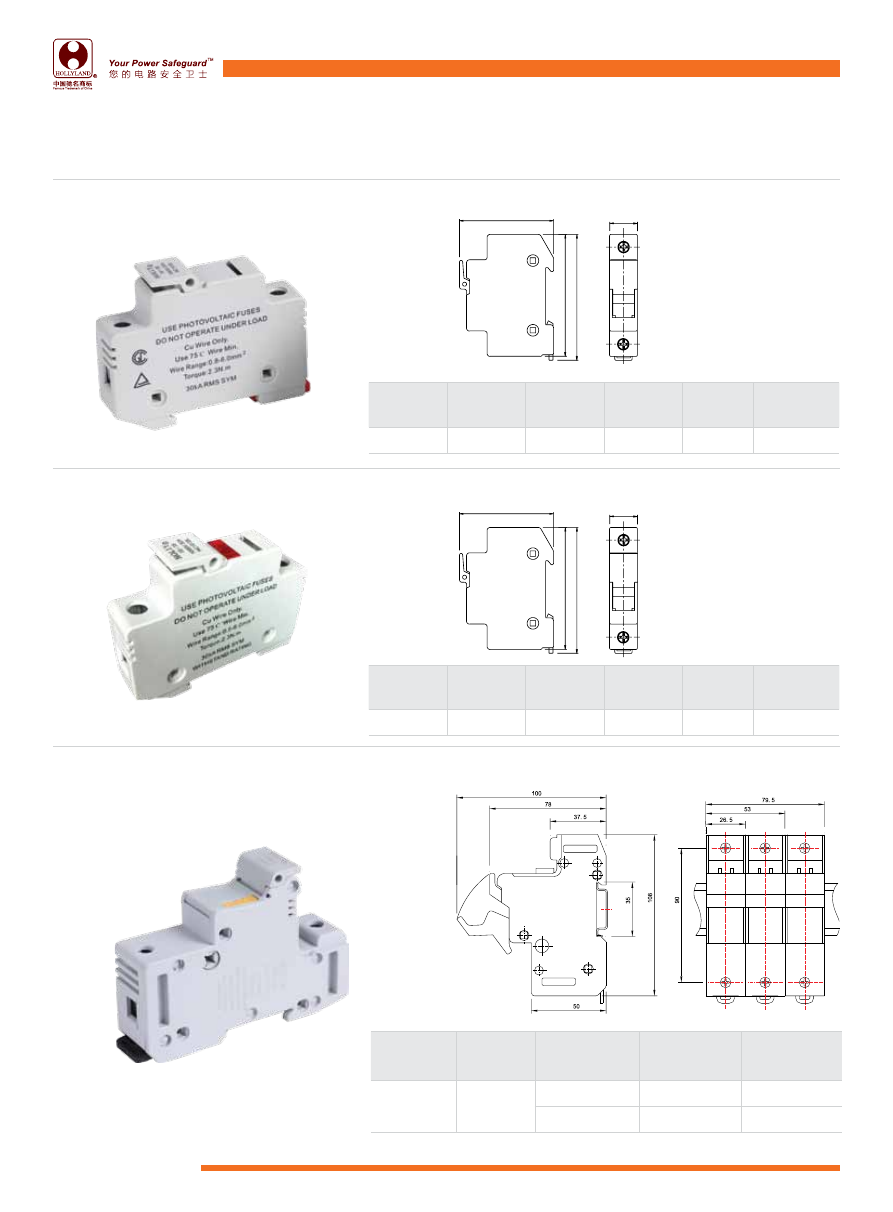

Cylindrical Fuse Holders

圆筒帽形熔断器支持件 / 底座

Dimensions/ 尺寸 :

Unit 单位：mm

Dimensions/ 尺寸 :

Unit 单位：mm

Dimensions/ 尺寸 :

Unit 单位：mm

Model of

product

产品型号

Applicable fuse

link size

配装熔断体尺码

Rated  voltage

额定电压（V）

Rated current

额定电流 (A)

Safety

Approvals

安全认证

Remark

备注

HC101D

10X38

1000

20

TUV.CGC

Model of

product

产品型号

Applicable fuse

link size

配装熔断体尺码

Rated  voltage

额定电压（V）

Rated current

额定电流 (A)

Safety

Approvals

安全认证

Remark

备注

HC101DL

10X38

1000

20

with indicator light

Model of product

产品型号

Applicable fuse

link size

配装熔断体尺码

Rated  voltage

额定电压（V）

Rated current

额定电流 (A)

Safety Approvals

安全认证

HC141B

14X51

690

50

1000

32



17.5

82.5 Max.

81.

0M

ax

.

63 Max.

17.5

82.5 Max.

81.

0M

ax

.

63 Max.

www.hollyfuse.com

41

Fuse-base with Blade Contacts

刀型触头熔断器支持件 / 底座

Dimensions/ 尺寸 :

Unit 单位：mm

Dimensions/ 尺寸 :

Unit 单位：mm

Dimensions/ 尺寸 :

Unit 单位：mm

Model of

product 产

品型号

Applicable fuse

link size

配装熔断体尺码

Rated  voltage

额定电压（V）

Rated current

额定电流 (A)

Safety

Approvals

安全认证

NH00B

NH000/NH00

690

160

CCC

1000

160

Model of

product 产

品型号

Applicable fuse

link size

配装熔断体尺码

Rated  voltage

额定电压（V）

Rated current

额定电流 (A)

Safety

Approvals

安全认证

NH1B

NH1

690

250

1000

250

NH2B

NH2

690

400

NH3B

NH3

690

630

Size

A

B

C

D

E

F

G

H

I

M

N

P

Q

NH1 200

175

60

35

155

85

35

80

30

M10

25

10.5

20.5

NH2 225

200

60

35

155

90

35

80

30

M10

25

10.5

20.5

NH3 240

210

60

35

155 100

35

80

30

M10

25

10.5

20.5

Size

A

B

C

D

E

F

G

H

I

M

P

Q

NH1XL

257

232

51

35

210

85

35

136

30

M10 10.5

16

NH2XL

281

257

51

35

210

90

35

136

30

M10 10.5

16

NH3XL

292

267

51

35

210

100

35

136

30

M12 10.5

16

Model of

product

产品型号

Applicable fuse

link size

配装熔断体尺码

Rated  voltage

额定电压（V）

Rated current

额定电流 (A)

Safety

Approvals

安全认证

NH1XLB

NH1XL

1000

250

NH2XLB

NH2XL

1000

400

NH3LB

NH2XL/NH3L

1100

400

TUV

NH3LB

NH2XL/NH3L

1000

630



M

Q

P

A

D

C

G

F

H

B

E

Q

I

2013-2014

POWER FUSE

好利 电力保险丝

Your Power Safeguard

您 的 电 路 安 全 卫 士

TM

中国驰名商标

Famous Trademark of China

高新技术企业

High Technology Enterprise

Hollyland (China) Electronics Technology Corporation Limited

9-19 Fanghu Road, Huli District Xiamen, Fujian, China   P.C.361009
Tel: (86) 592-577 2288  Fax: (86) 592- 577 3979
E-mail: sdxm@hollyfuse.com

Hong Kong Office: Hollyland Co., Ltd.

31/F, Billion Centre, Tower A, 1 Wang Kwong Road
Kowloon Bay, Hong Kong
Tel: (852) 3666 5111  Fax: (852) 2682 1666

Shenzhen Office

No. 1002, Flat 1, Guangchengshijia Xilongxuan 10th Zone Xin

’

an

Bao

’

an, Shenzhen, Guangdong, China  P.C. 518101

Tel: (86) 755-2766 2927  Fax: (86) 755-27662925

好利来(中国)电子科技股份有限公司

中国福建省厦门市湖里区枋湖路9-19号  邮编：361009
电话: (86) 592-577 2288    传真: (86) 592- 577 3979
邮箱: sdxm@hollyfuse.com

香港子公司：好利来有限公司

香港九龙湾宏光道1号亿京中心A座31楼
电话: (852) 3666 5111  传真: (852) 2682 1666

深圳办事处

中国广东省深圳市宝安新安10区冠城世家曦龙轩1座1002室
电话: (86) 755-2766 2927  传真: (86) 755-27662925
邮编：518101
