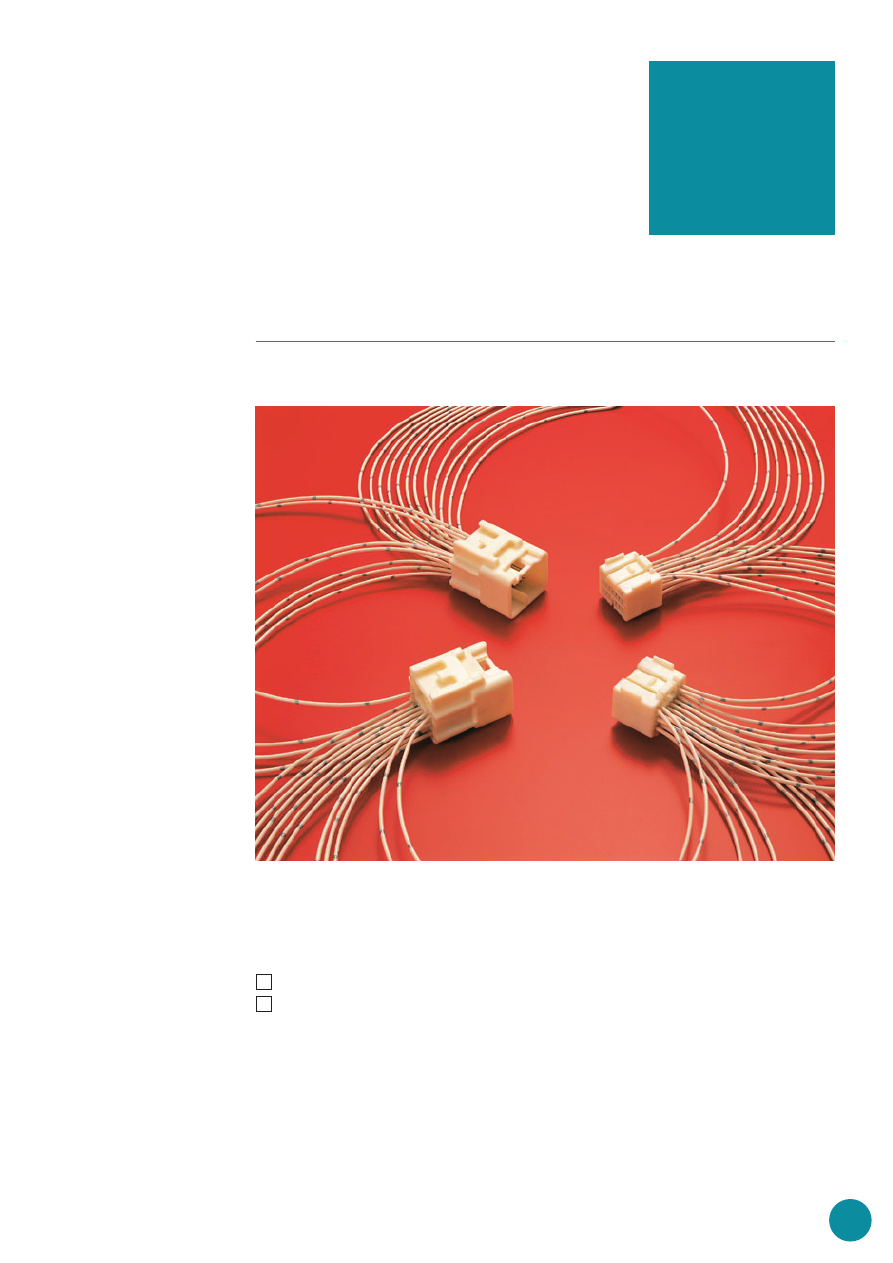

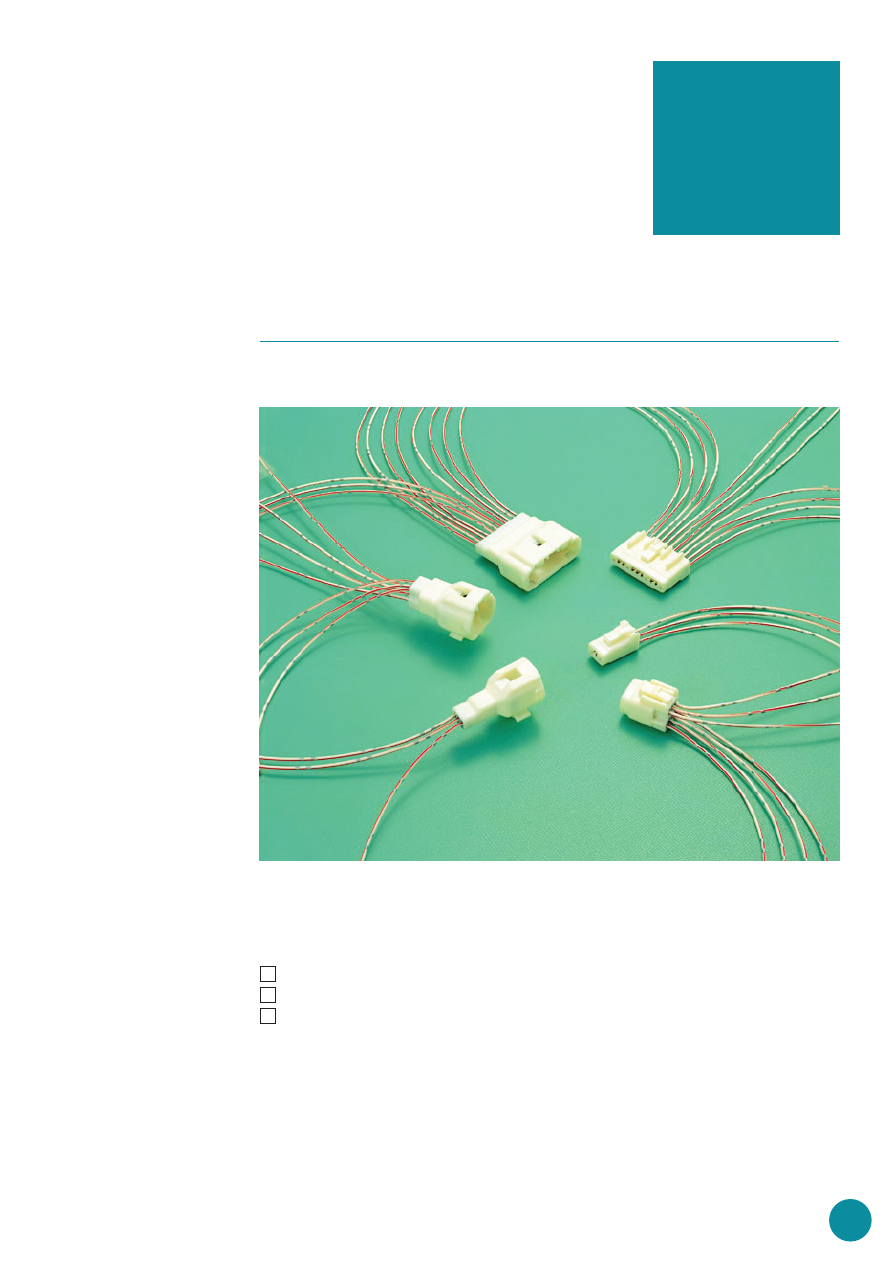

1.3（050）コネクタとは、Mターミナルタブ幅が、1.3mmの小型多極コネクタです。

（P.19）

コネクタ

コネクタをご推奨します。

を準備しました。

［特 徴］

１ ハウジング本体に組み込まれたスペーサをセットする事により二重係止化を図り、端子抜けを防止します。

２ ターミナルが半挿入の場合、スペーサはセットされず半挿入を防止します。

※ 1.3

  新規の採用には1.0

Ⅲ

（040

Ⅲ

）

（050）

コネクタにつきましては、新シリーズとして1.0

Ⅲ

（040

Ⅲ

）

4

1.3

（050）

コネクタ

1.3 (050) CONNECTOR

050 CONNECTOR: THE BLADE WIDTH OF THE MALE TERMINAL FOR THIS CONNECTOR IS 0.050 INCHES AND
SMALL SIZE MULTI-POLE CONNECTOR.

〔DISTINCTIVE FEATURES〕

1. DOUBLE TERMINAL LOCKING SYSTEM ELIMINATES TERMINAL PUSH-OUT. (HOUSING LANCE, SIDE LOCK)
2. CONNECTORS CAN NOT BE MATED IF PRESET TERMINAL SPACER IS NOT IN THE FULL-LOCK POSITION.
※REGARDING 050 CONNECTOR, NEW VERSION "040

Ⅲ

 CONNECTOR (REFER TO PAGE 19)" IS ALSO AVAILABLE.

 WE RECOMMEND 040

Ⅲ

 CONNECTOR.

30

1.3

（

050

）

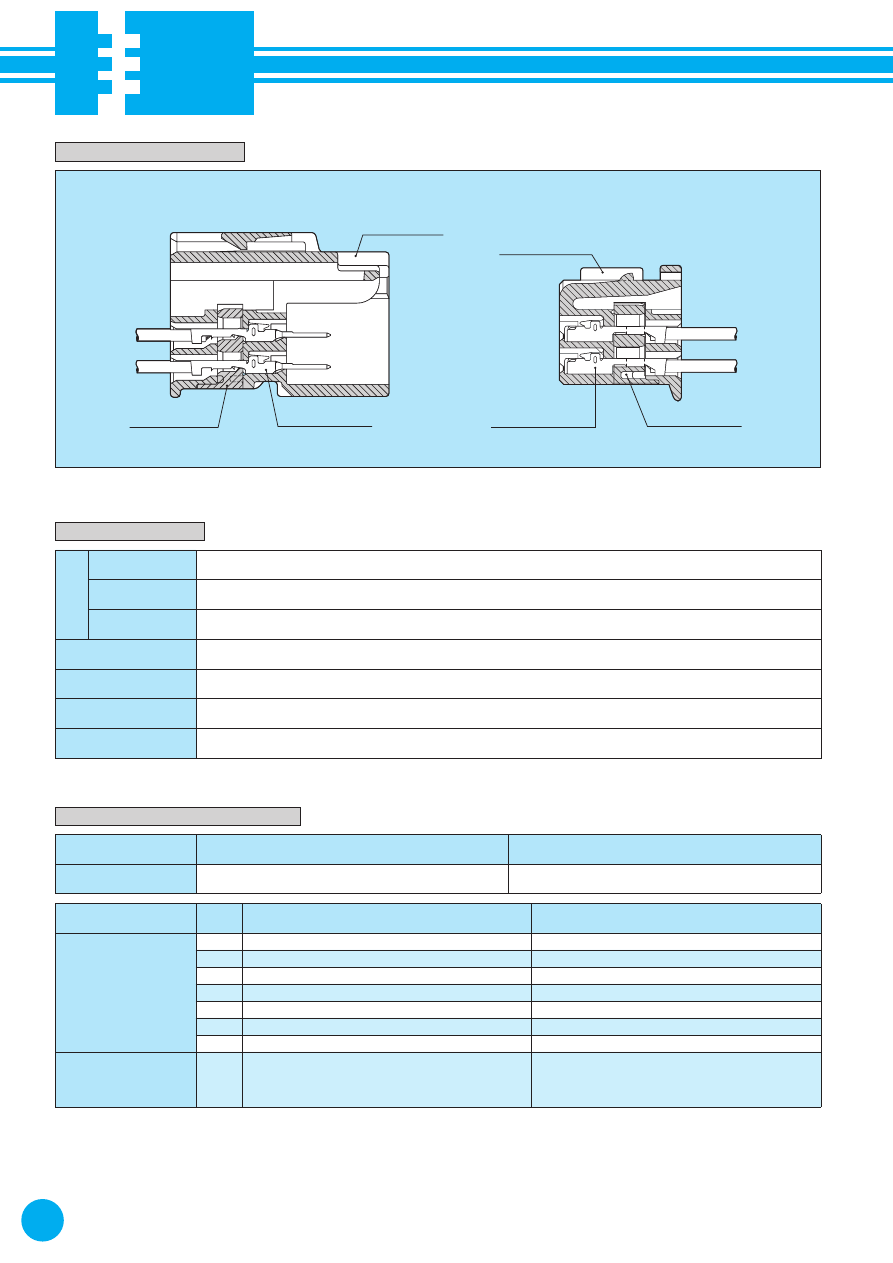

構造と名称

　CONSTRUCTION

※構造により、格子スペーサタイプとバックリテナータイプがあります。（上図は、格子スペーサタイプ）
※ THIS CONNECTOR HAS SIDE SPACER TYPE AND BACK RETAINER TYPE. (SIDE SPACER TYPE ON THE PICTURE)

（ハウジング品番は基本品番です。色相につきましてはお問い合わせください。）

OTHER COLORS ARE ALSO AVAILABLE AT YOUR REQUEST.

M

ターミナル

MALE TERMINAL

スペーサ

SPACER

M

ハウジング

MALE HOUSING

F

ターミナル

FEMALE TERMINAL

スペーサ

SPACER

F

ハウジング

FEMALE HOUSING

F

コネクタ

　FEMALE CONNECTOR

M

コネクタ

　MALE CONNECTOR

※許容電流：使用極数・電線サイズ・通電時間及び使用温度等により数値は異なります。
※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC.

仕様

　SPECIFICATIONS

M

A

T

E

R

I

A

L

材

　

　

質

ハウジング

HOUSING

PBT

M

ターミナル

MALE TERMINAL

黄銅（

Sn

メッキ）

BRASS(TIN PLATING)

F

ターミナル

FEMALE TERMINAL

リン青銅（

Sn

メッキ）

PHOSPHOR BRONZE (TIN PLATING)

※許容電流（参考値）

※CURRENT CAPACITY (REFERENCE)

3A

低電圧低電流抵抗

RESISTANCE AT LOW VOLTAGE

5m

Ω 以下（初期値）

5mΩ MAX. (INITIAL VALUE)

絶 　 縁 　 抵 　 抗

INSULATION RESISTANCE

DC500V 100M

Ω 以上

DC500V　100MΩ MIN.

耐 　 　 電 　 　 圧

DIELECTRIC STRENGTH

AC1000V

（

1

分間）

AC1000V (1 min.)

部品名称

PART NAME

極　数

POLES

M

F

ハウジング

HOUSING

2

7282–7623

7283–7623

14

―――――

7283–7644–50

16

7282–1269

7283–1269

19

7282–7692

7283–7692

19

7282–1290

7283–1290

21

7282–7615

7283–7615

23

7282–7634

7283–7634

PCB

コネクタ

（水平タイプ）

PCB CONNECTOR

(HORIZONTAL TYPE)

14

7382–1745–50

7283–1745–50

部品名称

PART NAME

M

F

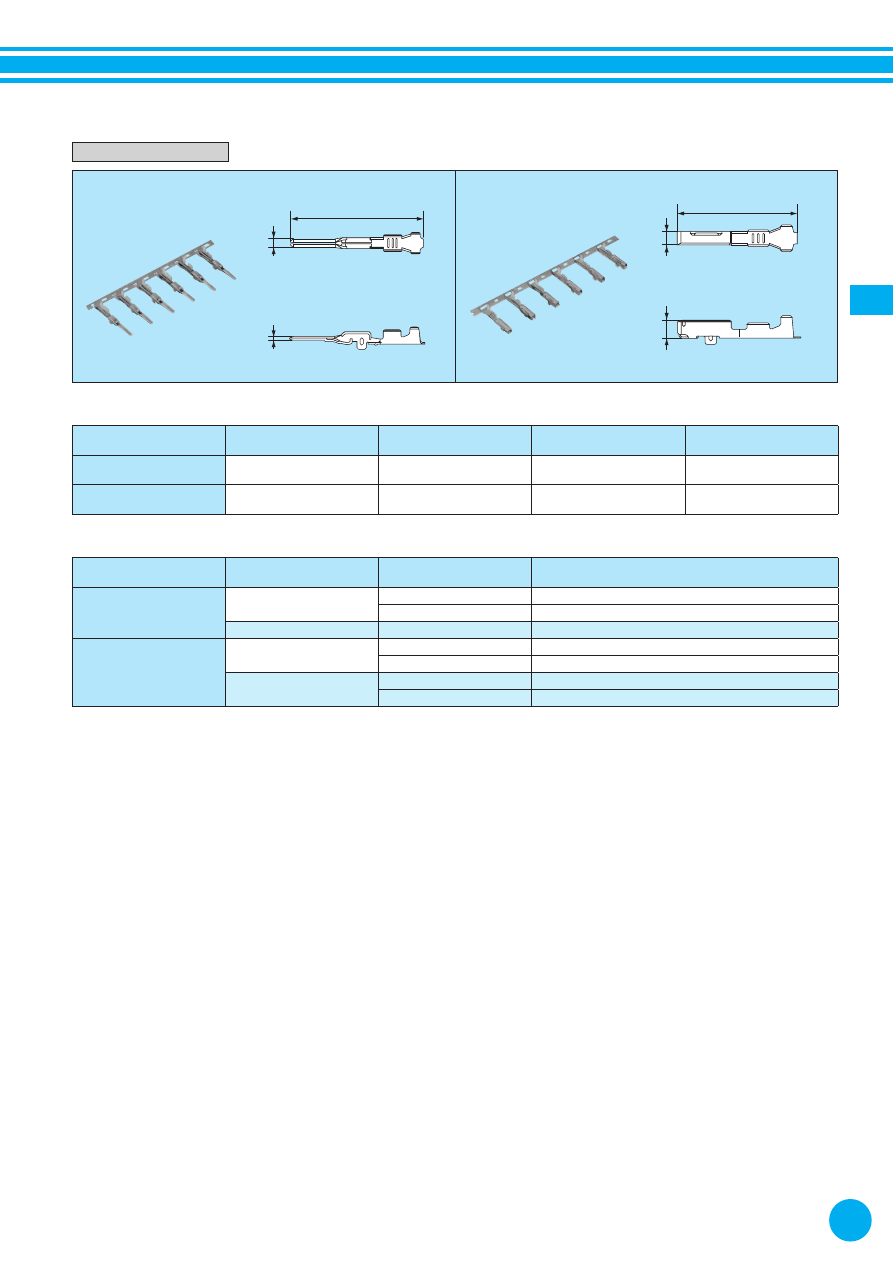

ターミナル

TERMINAL

7114–1257–02

7116–1257–02

部品品番一覧

　PART NUMBER CHART

31

ターミナル

　TERMINAL

M

ターミナル

F

ターミナル

単位：

mm

　

UNIT: mm

1.

30

21.80

0.

64

15.50

1.

80

2.

40

MALE TERMINAL

FEMALE TERMINAL

■仕様　

SPECIFICATIONS

部品名称

PART NAME

品　番

PART NUMBER

材　質

MATERIAL

表面処理

TREATMENT

板厚（

mm

）

MATERIAL THICKNESS

M

ターミナル

MALE TERMINAL

7114–1257–02

黄　銅

BRASS

Sn

メッキ

TIN PLATING

0.3

F

ターミナル

FEMALE TERMINAL

7116–1257–02

リン青銅

PHOPHOR BRONZE

Sn

メッキ

TIN PLATING

0.2

●適用電線一覧　

APPLICABLE WIRE CHART

部品名称

PART NAME

適用電線サイズ

(

m

㎡

)

WIRE SIZE (mm

2

)

電線品種

WIRE TYPE

品　番

PART NUMBER (TERMINAL)

M

ターミナル

MALE TERMINAL

0.3

AVS

7114–1257–02

CAVS

7114–1257–02

0.5

CAVS

7114–1257–02

F

ターミナル

FEMALE TERMINAL

0.3

AVS

7116–1257–02

CAVS

7116–1257–02

0.5

AVS

7116–1257–02

CAVS

7116–1257–02

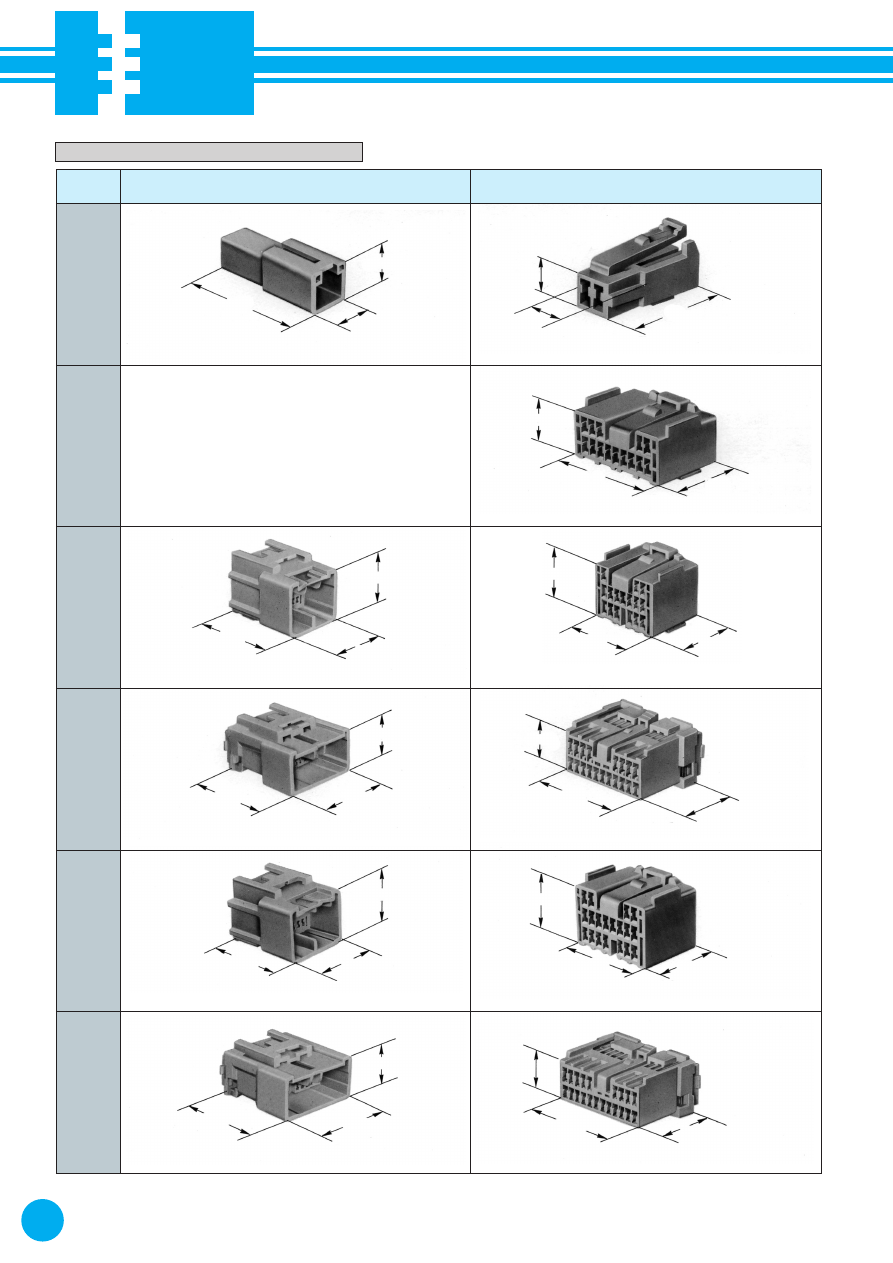

32

1.3

（

050

）

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

7282–7615

7283–7615

7282–1290

7283–1290

7283–7692

7282–1269

7283–1269

7283–7644–50

7282–7623

7283–7623

32.40

11.20

11.00

34.00

25.70

22.80

34.00

28.20

22.80

35.20

35.20

18.20

31.40

21.80

12.40

24.40

19.00

16.50

30.90

21.80

17.00

21.90

19.00

16.50

26.90

19.00

11.50

8.00

18.40

5.70

7282–7692

12.80

35.20

32.70

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

2

14

―――――――

16

19

19

21

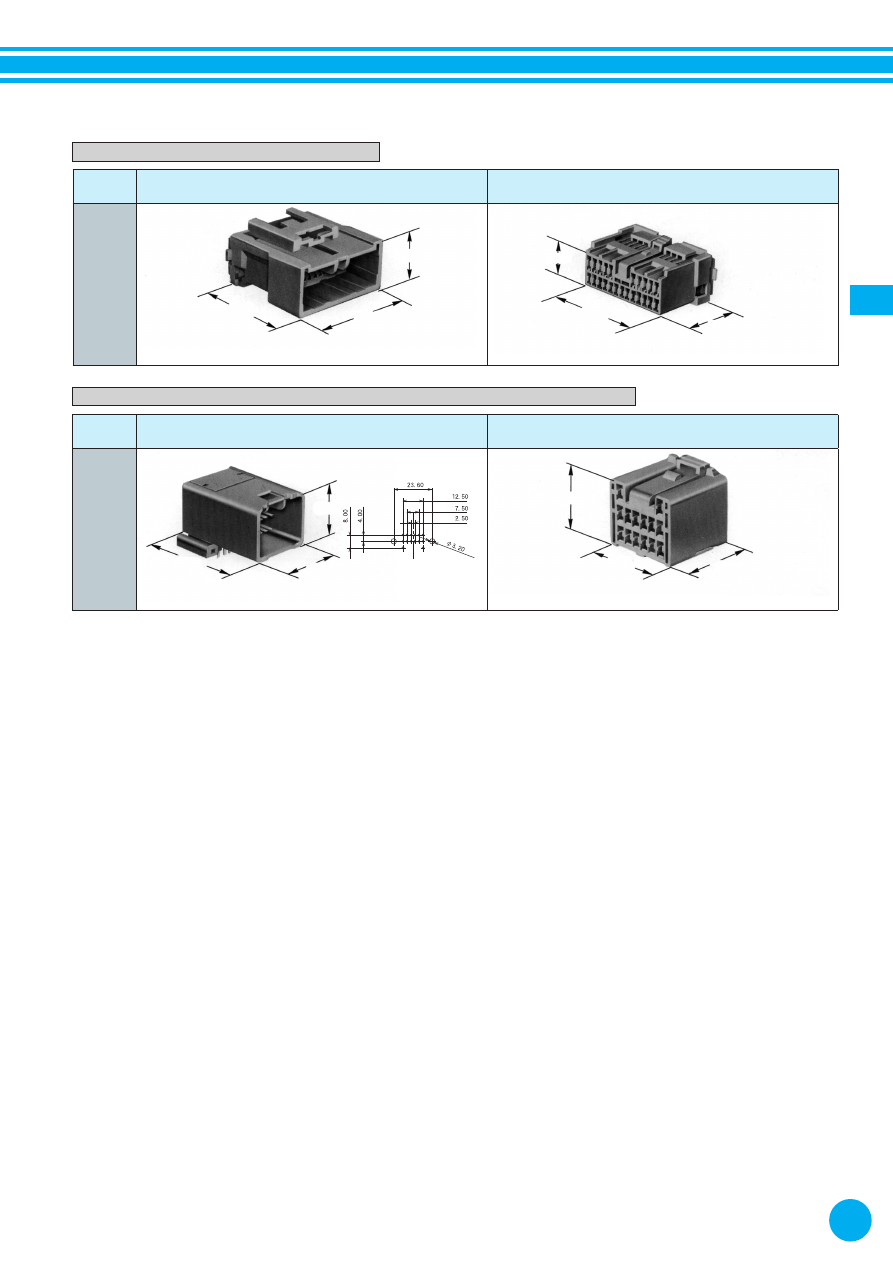

33

7282–7634

7283–7634

33.90

12.40

35.20

37.70

18.20

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

21.80

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

23

19.40

19.00

16.50

7382–1745–50

7283–1745–50

36.50

23.60

20.70

PCB

コネクタ水平タイプ



材質：

PBT

　PCB CONNECTOR (HORIZONTAL TYPE) MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

14

34

69

1.3（050）防水コネクタとは、Mターミナルの幅が1.3mmの小型防水コネクタです。

［特 徴］

１ ハウジング本体に組み込まれたスペーサをセットすることにより二重係止化を図り、端子抜けを防止します。

２ ターミナルが半挿入の場合、スペーサはセットされず半挿入を防止します。

３ オスハウジングに設けたリブにより、コジリを防止します。

10

1.3

（050）

防水コネクタ

1.3 (050) SEALED CONNECTOR

050 CONNECTOR: THE BLADE WIDTH OF THE MALE TERMINAL FOR THIS CONNECTOR IS 0.050 INCHES AND
SMALL SIZE SEALED CONNECTOR.

〔DISTINCTIVE FEATURES〕

1. DOUBLE TERMINAL LOCKING SYSTEM ELIMINATES TERMINAL PUSH-OUT. (HOUSING LANCE, SIDE LOCK)
2. CONNECTORS CAN NOT BE MATED IF PRESET TERMINAL SPACER IS NOT IN THE FULL-LOCK POSITION.
3. THE RIB IN MALE HOUSING PREVENT TERMINAL HITTING.

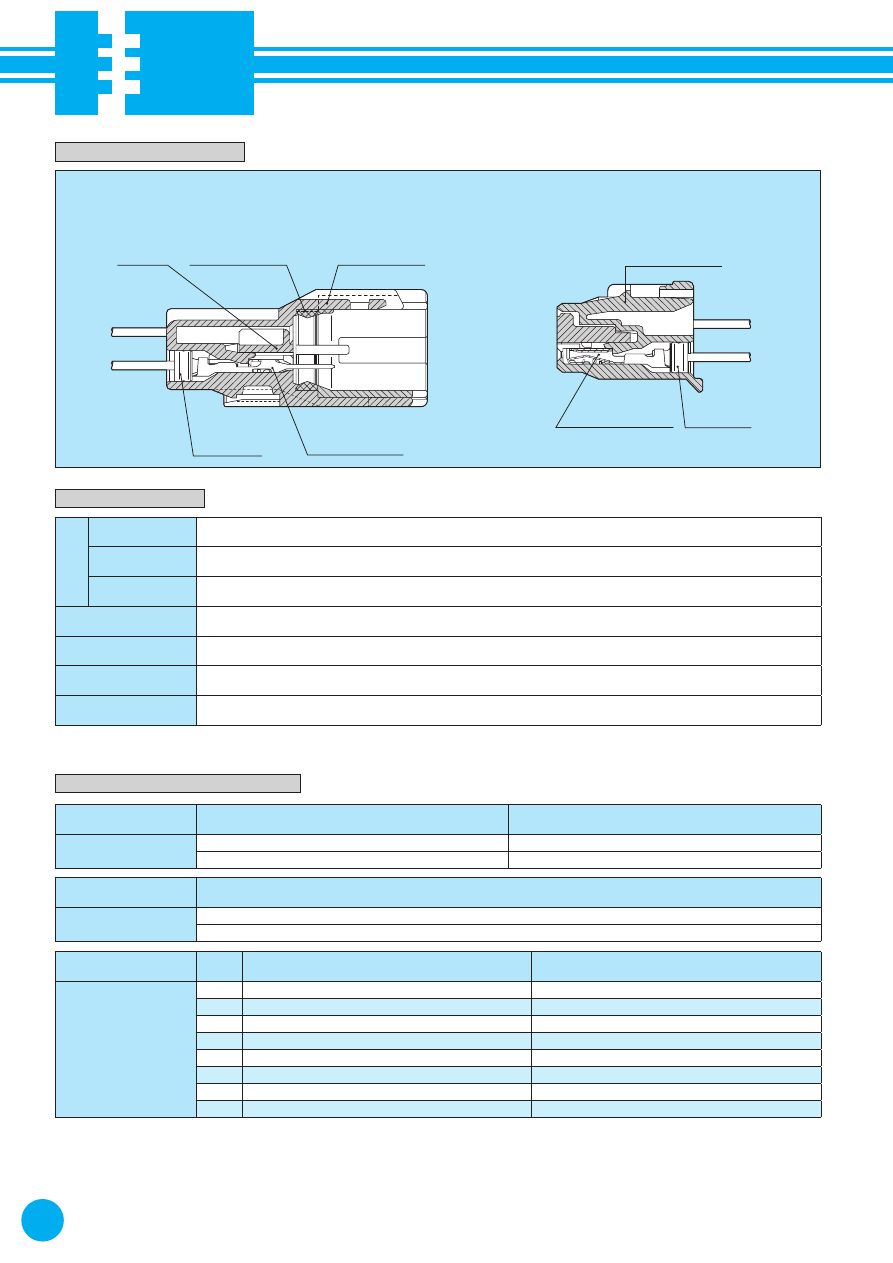

70

1.3

（050）

（ハウジング品番は基本品番です。色相につきましてはお問い合わせください。）

OTHER COLORS ARE ALSO AVAILABLE AT YOUR REQUEST.

※許容電流：使用極数・電線サイズ・通電時間及び使用温度により数値は異なります。
※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC.

仕様

　SPECIFICATIONS

M

A

T

E

R

I

A

L

材

　

　

質

ハウジング

HOUSING

PBT

M

ターミナル

MALE TERMINAL

黄銅

(Sn

メッキ

),

黄銅

(Au

メッキ

)

BRASS(TIN PLATING), BRASS(GOLD PLATING)

F

ターミナル

FEMALE TERMINAL

リン青銅　

(Sn

メッキ

),

リン青銅

(Au

メッキ

)

PHOSPHOR BRONZE (TIN PLATING), PHOSPHOR BRONZE(GOLD PLATING)

※許容電流（参考値）

※CURRENT CAPACITY (REFERENCE)

3A

低電圧低電流抵抗

RESISTANCE AT LOW VOLTAGE

5m

Ω 以下（初期値）

5mΩ MAX. (INITIAL VALUE)

絶 　 縁 　 抵 　 抗

INSULATION RESISTANCE

DC500V

　

100M

Ω 以上

DC500V　100MΩ MIN.

耐 　 　 電 　 　 圧

DIELECTRIC STRENGTH

AC1000V

（

1

分間）

AC1000V (1 min.)

部品名称

PART NAME

極　数

POLES

M

F

ハウジング

HOUSING

2

7282–7620

7283–7620

3

7282–7632

7283–7632

5

7282–7652

7283–7652

7

7282–7670

7283–7670

9

7282–7690

7283–7690

11

7282–7612

7283–7612

15

7282–7650

7283–7650

16

7282–1465

7283–1465

部品品番一覧

　PART NUMBER CHART

構造と名称

　CONSTRUCTION

F

コネクタ

　FEMALE CONNECTOR

M

コネクタ

　MALE CONNECTOR

部品名称

PART NAME

M

F

ターミナル

TERMINAL

7114–4060–02

7116–4060–02

7114–4060–08

7116–4060–08

部品名称

PART NAME

M

・

F

共通

COMMON FOR MALE AND FEMALE

防水栓

WIRE SEAL

7157–3920–40

7157–3922–30

（空栓　

CAVITY PLUG

）

M

ターミナル

MALE TERMINAL

防水栓

WIRE SEAL

スペーサ

SPACER

M

ハウジング

MALE HOUSING

パッキン

INTERFACIAL SEAL

F

ターミナル

FEMALE TERMINAL

防水栓

WIRE SEAL

F

ハウジング

FEMALE HOUSING

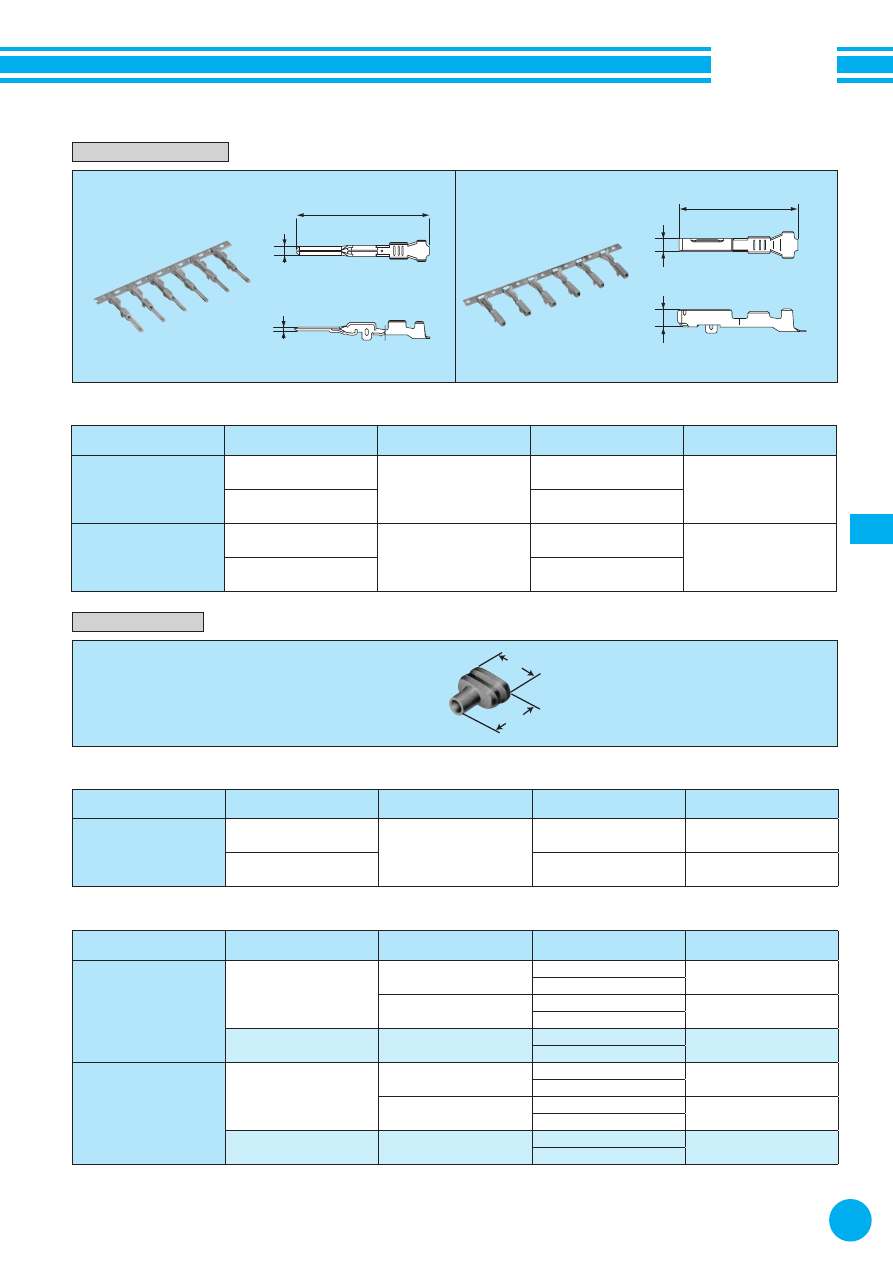

71

単位：

mm

　

UNIT: mm

防水栓

　WIRE SEAL

SEALED

ターミナル

　TERMINAL

M

ターミナル

F

ターミナル

単位：

mm

　

UNIT: mm

MALE TERMINAL

FEMALE TERMINAL

■仕様　

SPECIFICATIONS

部品名称

PART NAME

品　番

PART NUMBER

材　質

MATERIAL

表面処理

TREATMENT

板厚（

mm

）

MATERIAL THICKNESS

M

ターミナル

MALE TERMINAL

7114–4060–02

黄銅

BRASS

Sn

メッキ

TIN PLATING

0.3

7114–4060-08

Au

メッキ

GOLD PLATING

F

ターミナル

FEMALE TERMINAL

7116–4060–02

リン青銅

PHOSPHOR BRONZE

Sn

メッキ

TIN PLATING

0.2

7116–4060–08

Au

メッキ

GOLD PLATING

■仕様　

SPECIFICATIONS

部品名称

PART NAME

品　番

PART NUMBER

材　質

MATERIAL

色相

COLOR

備考

NOTE

防水栓

WIRE SEAL

7157–3920–40

NBR

淡灰

LIGHT GRAY

7157–3922–30

黒

BLACK

空栓

CAVITY PLUG

●適用電線一覧

(

ターミナル・防水栓

)

　

APPLICABLE WIRE CHART (TERMINAL, WIRE SEAL)

部品名称

PART NAME

適用電線サイズ

(

m

㎡

)

WIRE SIZE (mm

2

)

電線品種

WIRE TYPE

端子品番

PART NUMBER (TERMINAL)

防水栓品番

PART NUMBER (WIRE SEAL)

M

ターミナル

MALE TERMINAL

0.3

AVS

7114–4060–02

7157–3920–40

7114–4060–08

CAVS

7114–4060–02

7157–3920–40

7114–4060–08

0.5

CAVS

7114–4060–02

7157–3920–40

7114–4060–08

F

ターミナル

FEMALE TERMINAL

0.3

AVS

7116–4060–02

7157–3920–40

7116–4060–08

CAVS

7116–4060–02

7157–3920–40

7116–4060–08

0.5

CAVS

7116–4060–02

7157–3920–40

7116–4060–08

1.

30

21.80

0.

64

15.50

1.

80

2.

40

5.10

5.50

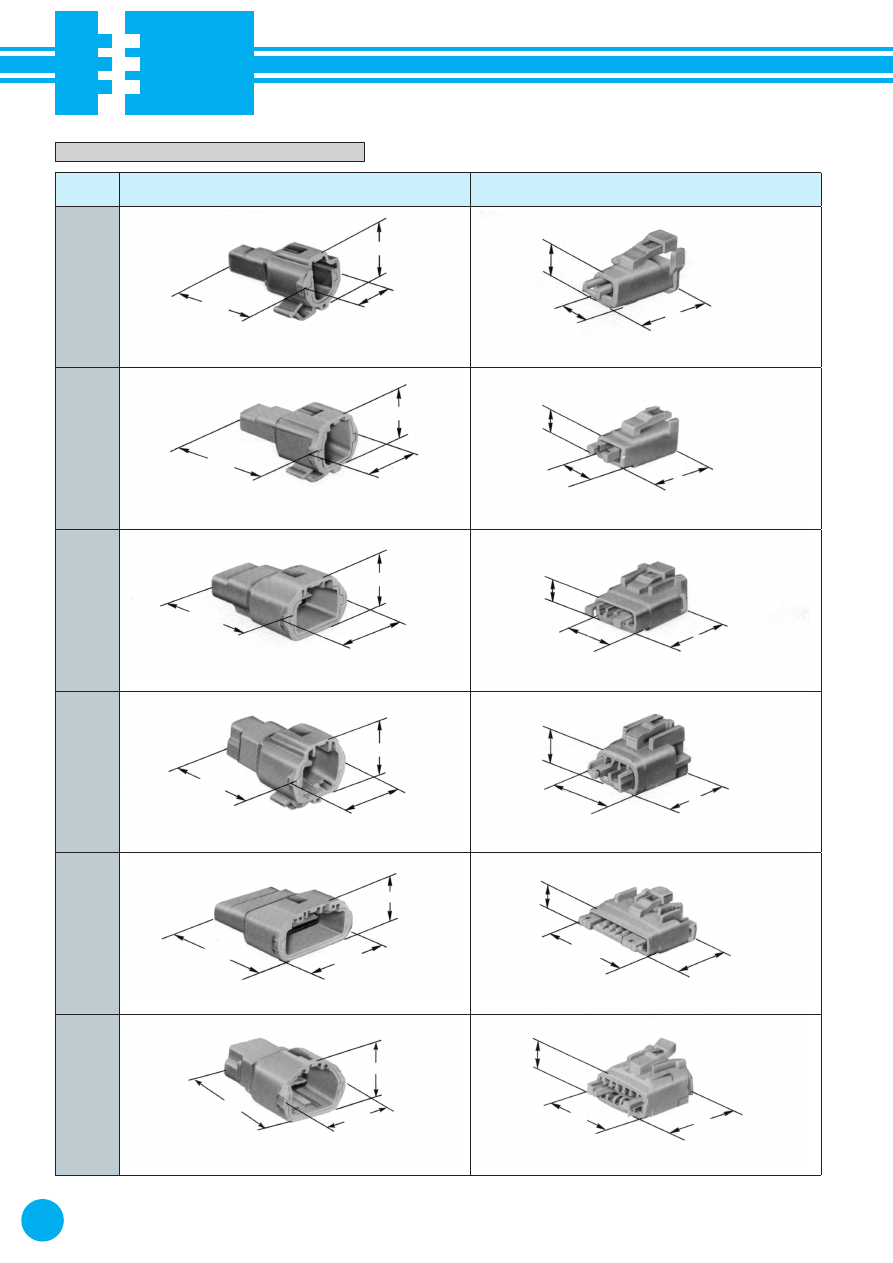

72

7282–7612

7283–7612

21.40

21.50

10.50

39.50

21.00

30.00

7283–7690

7283–7652

7283–7632

7283–7620

37.50

16.80

19.10

37.50

24.10

16.15

37.50

36.10

15.90

28.40

21.50

7.80

11.00

21.50

7.20

11.00

26.40

7.20

7.80

21.50

7.80

10.50

37.50

20.35

24.10

7283–7670

7282–7632

7282–7652

7282–7670

7282–7690

16.00

21.50

1.3

（050）

37.50

16.25

15.90

7282–7620

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

2

3

5

7

9

11

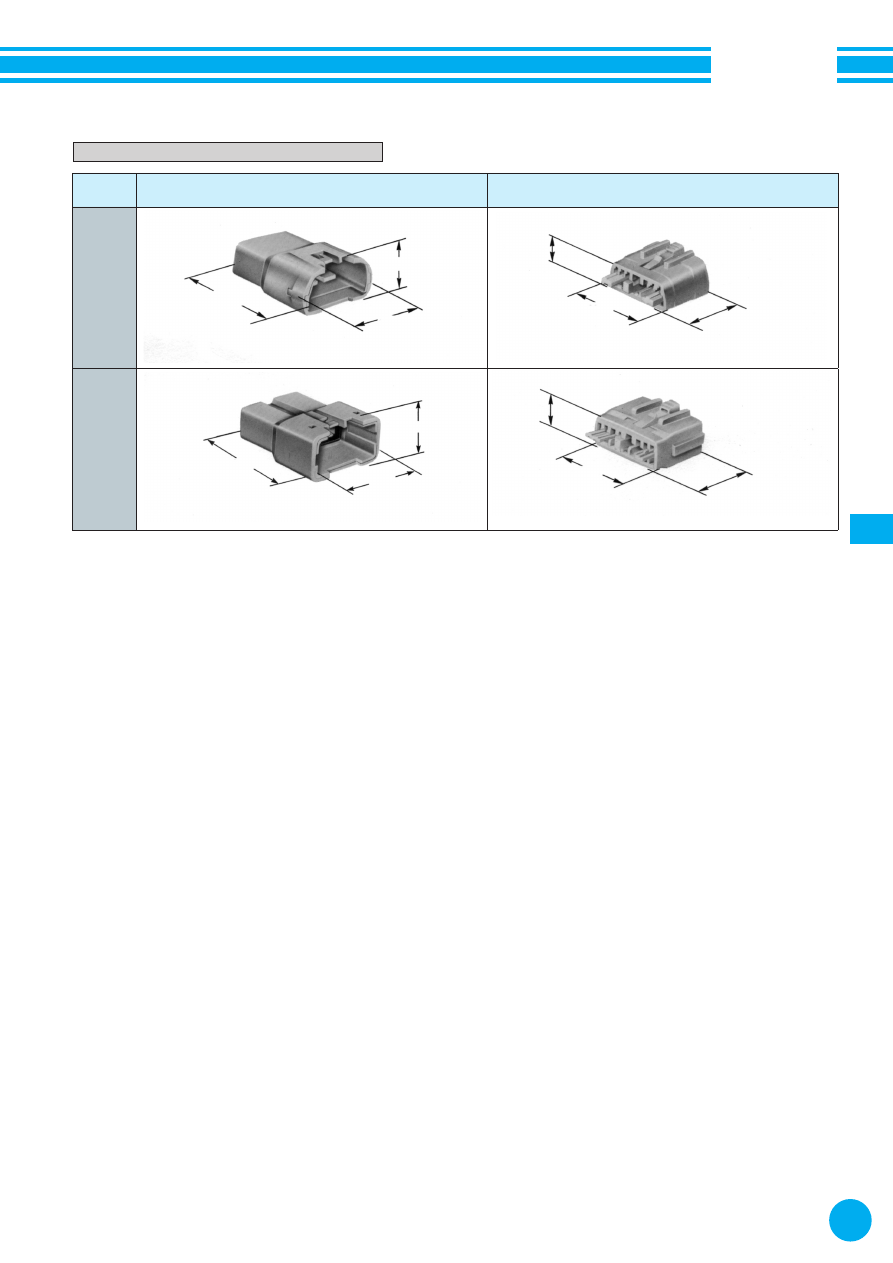

73

7283–1465

7283–7650

41.35

17.25

34.90

28.00

21.50

10.80

28.00

21.50

10.80

7282–7650

41.40

18.60

33.30

7282–1465

SEALED

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

15

16
