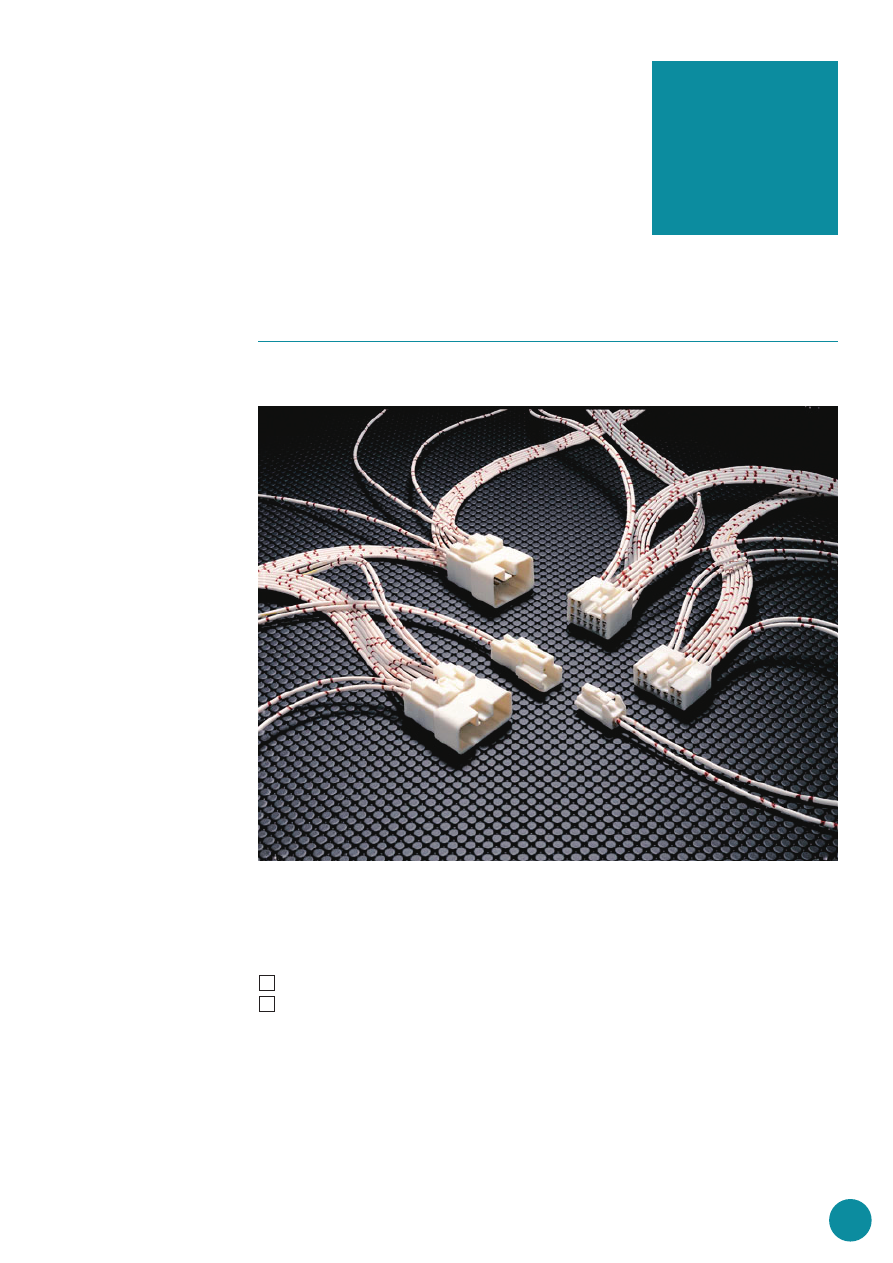

35

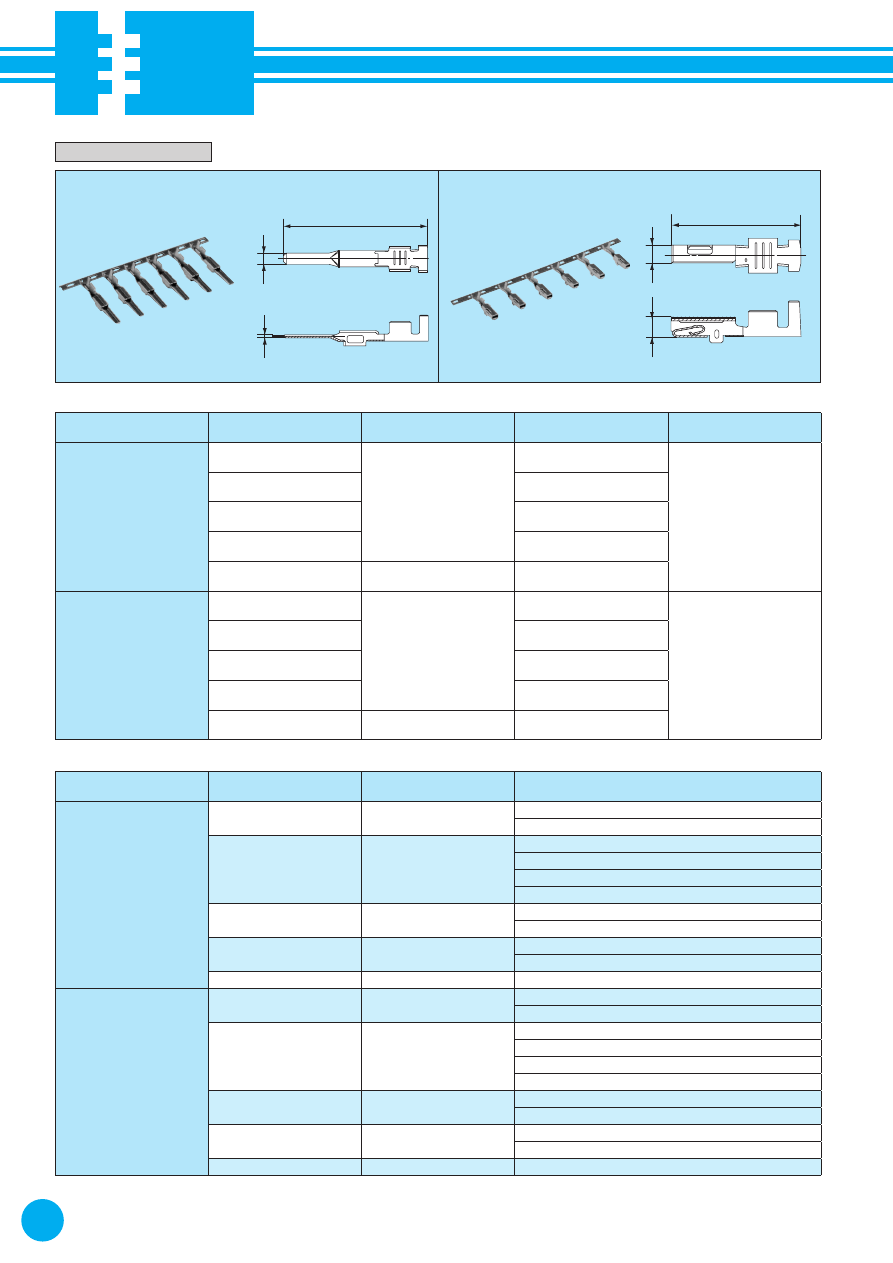

2.3

Ⅱ

（090

Ⅱ

）コネクタとは、2.3コネクタをベースに信頼性を向上させたコネクタです。

［特 徴］

１ ハウジング本体に組込まれたスペーサをセットする事により、二重係止化を図り端子抜けを防止します。

２ ターミナルが半挿入の場合、スペーサはセットされず半挿入を防止します。

5

2.3

Ⅱ

（090

Ⅱ

）

コネクタ

2.3

Ⅱ

(090

Ⅱ

) CONNECTOR

090-

Ⅱ

 CONNECTOR: IMPROVED DESIGN OF THE 090 SIZE CONNECTOR FOR HIGHER RELIABILITY. THE BLADE

WIDTH OF THE TERMINAL FOR THIS CONNECTOR IS 0.090 INCHES.

〔DISTINCTIVE FEATURES〕

1. DOUBLE TERMINAL LOCKING SYSTEM ELIMINATES TERMINAL PUSH-OUT. (HOUSING LANCE, SIDE LOCK)
2. CONNECTORS CAN NOT BE MATED IF PRESET TERMINAL SPACER IS NOT IN THE FULL-LOCK POSITION.

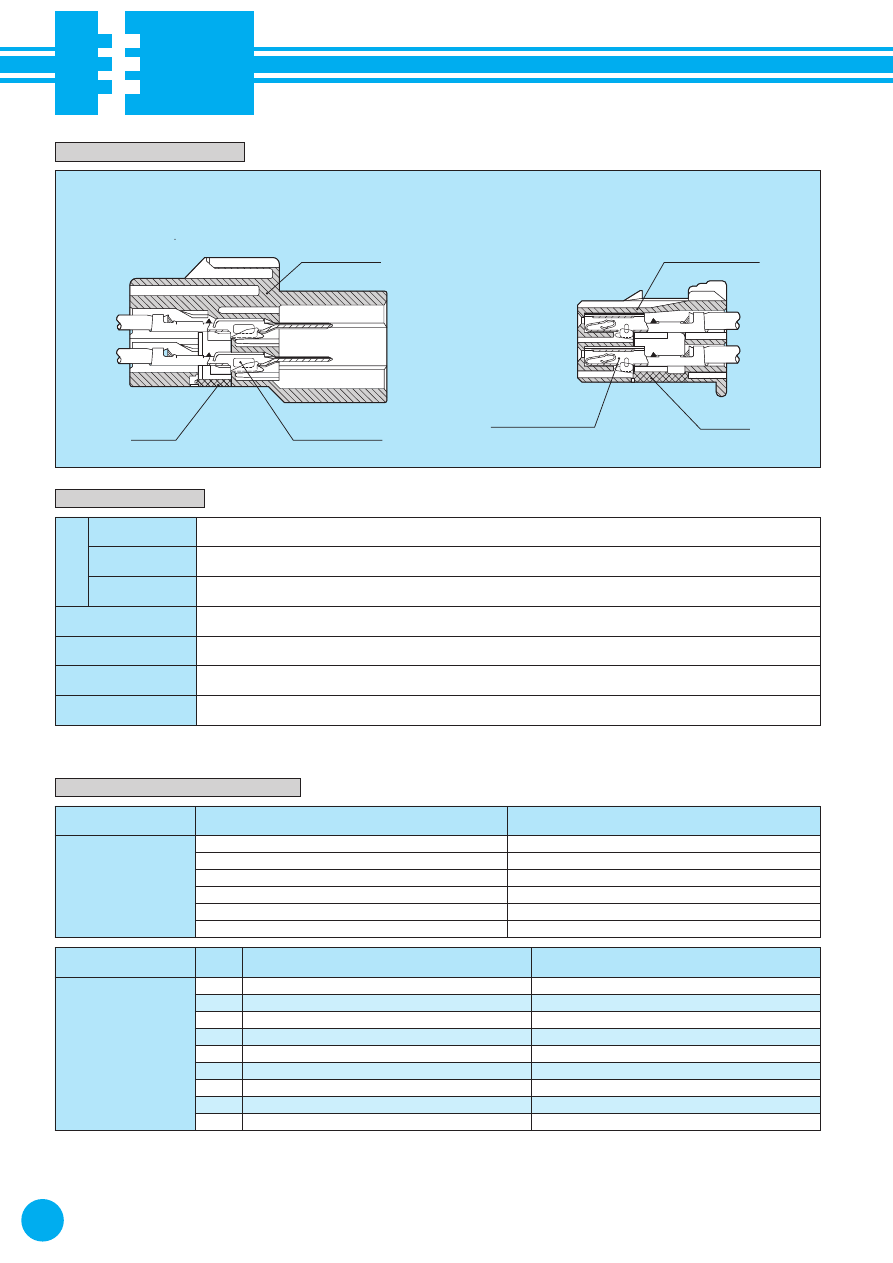

36

2.3

Ⅱ

（

090

Ⅱ

）

（ハウジング品番は基本品番です。色相につきましてはお問い合わせください。）

OTHER COLORS ARE ALSO AVAILABLE AT YOUR REQUEST.

スペーサ

SPACER

M

ターミナル

MALE TERMINAL

M

ハウジング

MALE HOUSING

F

ターミナル

FEMALE TERMINAL

スペーサ

SPACER

F

ハウジング

FEMALE HOUSING

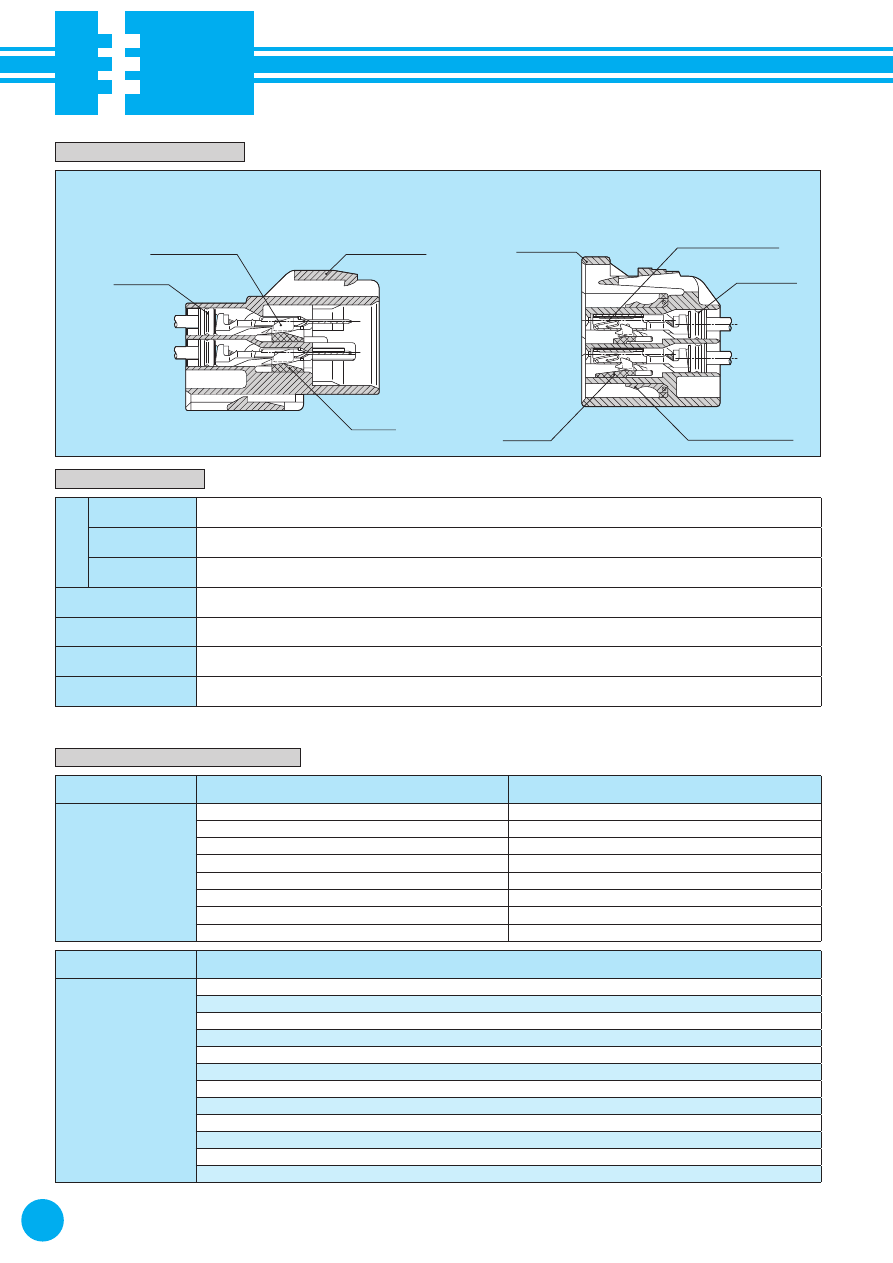

構造と名称

　CONSTRUCTION

F

コネクタ

　FEMALE CONNECTOR

M

コネクタ

　MALE CONNECTOR

※許容電流：使用極数・電線サイズ・通電時間及び使用温度等により数値は異なります。
※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC.

仕様

　SPECIFICATIONS

M

A

T

E

R

I

A

L

材

　

　

質

ハウジング

HOUSING

PBT

M

ターミナル

MALE TERMINAL

黄銅（

Sn

メッキ），黄銅（

Au

メッキ）

BRASS(TIN PLATING), BRASS(GOLD PLATING)

F

ターミナル

FEMALE TERMINAL

黄銅（

Sn

メッキ），銅合金（

Sn

メッキ），黄銅（

Au

メッキ）

BRASS(TIN PLATING), COPPER ALLOY(TIN PLATING), BRASS(GOLD PLATING)

※許容電流（参考値）

※CURRENT CAPACITY (REFERENCE)

10A

低電圧低電流抵抗

RESISTANCE AT LOW VOLTAGE

3m

Ω 以下（初期値）

3mΩ MAX. (INITIAL VALUE)

絶 　 縁 　 抵 　 抗

INSULATION RESISTANCE

DC500V 100M

Ω 以上

DC500V　100MΩ MIN.

耐 　 　 電 　 　 圧

DIELECTRIC STRENGTH

AC1000V

（

1

分間）

AC1000V (1 min.)

部品名称

PART NAME

極　数

POLES

M

F

ハウジング

HOUSING

1

―――――

7283–1011

1

7282–1010

7283–1010

1

7282–1012

7283–1010

1

7282–1014

7283–1010

2

―――――

7283–1021

2

7282–1020

7283–1020

2

7282–1022

7283–1020

2

7282–1027

7283–1027

2

7282–1028

7283–1028

部品名称

PART NAME

M

F

ターミナル

TERMINAL

7114–4020

7116–4020

7114–4020–08

7116–4020–08

7114–4052–08

7116–4052–08

7114–4021

7116–4021

7114–4053–08

7116–4053–08

7114–4022

7116–4022

部品品番一覧

　PART NUMBER CHART

37

（ハウジング品番は基本品番です。色相につきましてはお問い合わせください。）

OTHER COLORS ARE ALSO AVAILABLE AT YOUR REQUEST.

部品名称

PART NAME

極　数

POLES

M

F

ハウジング

HOUSING

2

7282–8823

7283–1020

2

7282–8824

7283–1020

2

7282–8922

7283–8922

3

―――――

7283–1132

3

7282–1030

7283–1030

3

7282–1138

7283–1138

6

―――――

7283–1061

6

―――――

7283–1062

6

7282–1060

7283–1060

6

7282–1068

7283–1068

7

7282–1071

7283–1071

8

7282–1080

7283–1080

8

7282–1284

7283–1284

11

7282–1110

7283–1110

12

―――――

7283–1127

12

7282–4325

7283–4325

13

7282–1130

―――――

13

7282–1530

―――――

15

7282–1150

7283–1150

15

7282–1152

7283–1152

15

7282–1153–90

7283–1152–90

16

7282–1160

7283–1160

18

7282–1180

7283–1180

20

7282–1200

7283–1200

22

―――――

7283–8229

22

7282–1222

7283–1222

25

7282–1154

7283–1154

25

7282–1155–90

7283–1154–90

38

2.3

Ⅱ

（

090

Ⅱ

）

M

ターミナル

F

ターミナル

26.70

2.

30

0.

64

18.00

3.

00

2.

80

ターミナル

　TERMINAL

MALE TERMINAL

FEMALE TERMINAL

■仕様　

SPECIFICATIONS

部品名称

PART NAME

品　番

PART NUMBER

材　質

MATERIAL

表面処理

TREATMENT

板厚（

mm

）

MATERIAL THICKNESS

M

ターミナル

MALE TERMINAL

7114–4020

黄　銅

BRASS

Sn

メッキ

TIN PLATING

0.3

7114–4052–08

Au

メッキ

GOLD PLATING

7114–4021

Sn

メッキ

TIN PLATING

7114–4053–08

Au

メッキ

GOLD PLATING

7114–4022

銅合金

COPPER ALLOY

Sn

メッキ

TIN PLATING

F

ターミナル

FEMALE TERMINAL

7116–4020

黄　銅

BRASS

Sn

メッキ

TIN PLATING

0.25

7116–4052–08

Au

メッキ

GOLD PLATING

7116–4021

Sn

メッキ

TIN PLATING

7116–4053–08

Au

メッキ

GOLD PLATING

7116–4022

銅合金

COPPER ALLOY

Sn

メッキ

TIN PLATING

●適用電線一覧　

APPLICABLE WIRE CHART

部品名称

PART NAME

適用電線サイズ

(

m

㎡

)

WIRE SIZE (mm

2

)

電線品種

WIRE TYPE

品　番

PART NUMBER (TERMINAL)

M

ターミナル

MALE TERMINAL

0.3

AVS

，

CAVS

7114–4020

7114–4052–08

0.5

AVS

，

CAVS

7114–4020

7114–4052–08

7114–4021

7114–4053–08

0.85

AVS

，

CAVS

7114–4021

7114–4053–08

1.25

AVS

，

 CAVS

7114–4021

7114–4053–08

2f

AVSS

7114–4022

F

ターミナル

FEMALE TERMINAL

0.3

AVS

，

CAVS

7116–4020

7116–4052–08

0.5

AVS

，

CAVS

7116–4020

7116–4052–08

7116–4021

7116–4053–08

0.85

AVS

，

CAVS

7116–4021

7116–4053–08

1.25

AVS

，

CAVS

7116–4021

7116–4053–08

2f

AVSS

7116–4022

単位：

mm

　

UNIT: mm

39

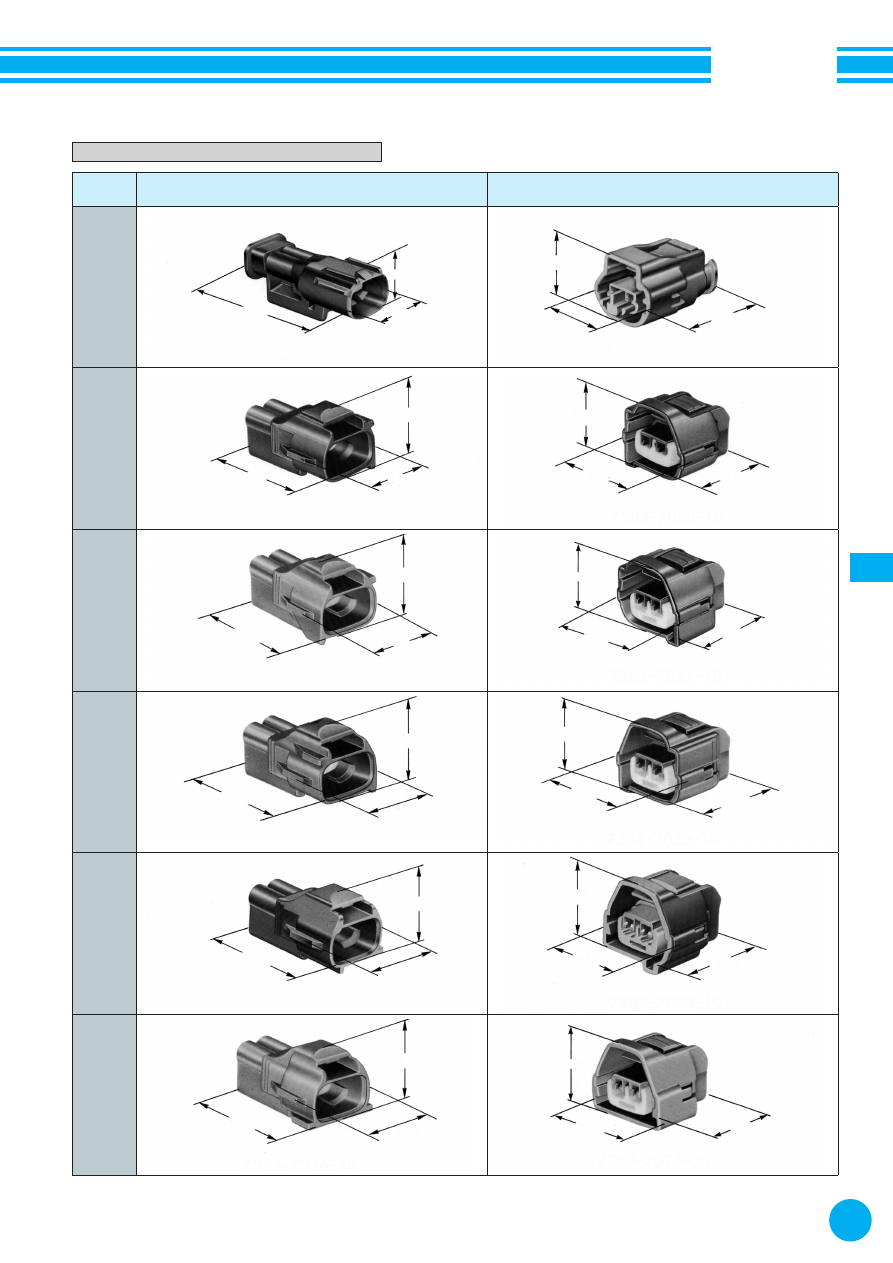

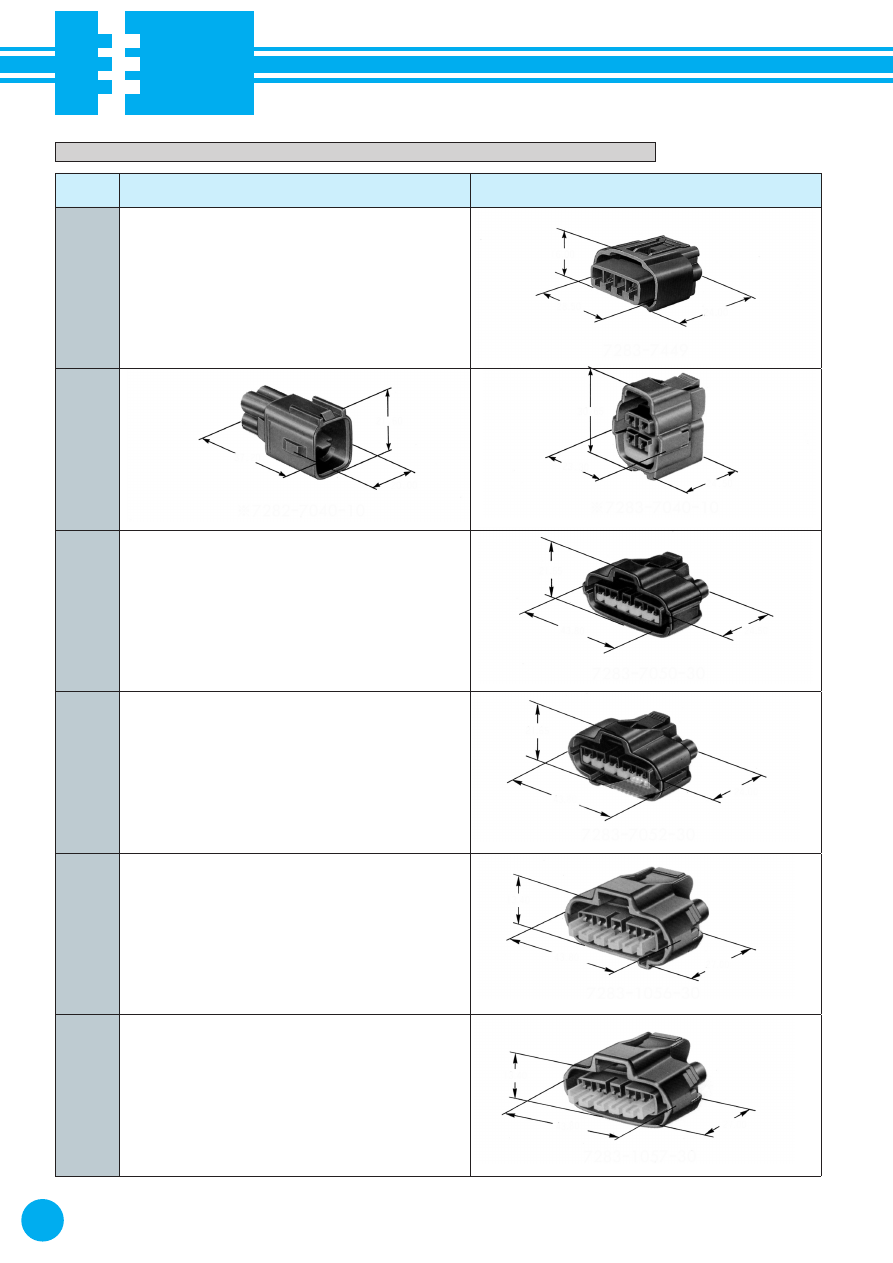

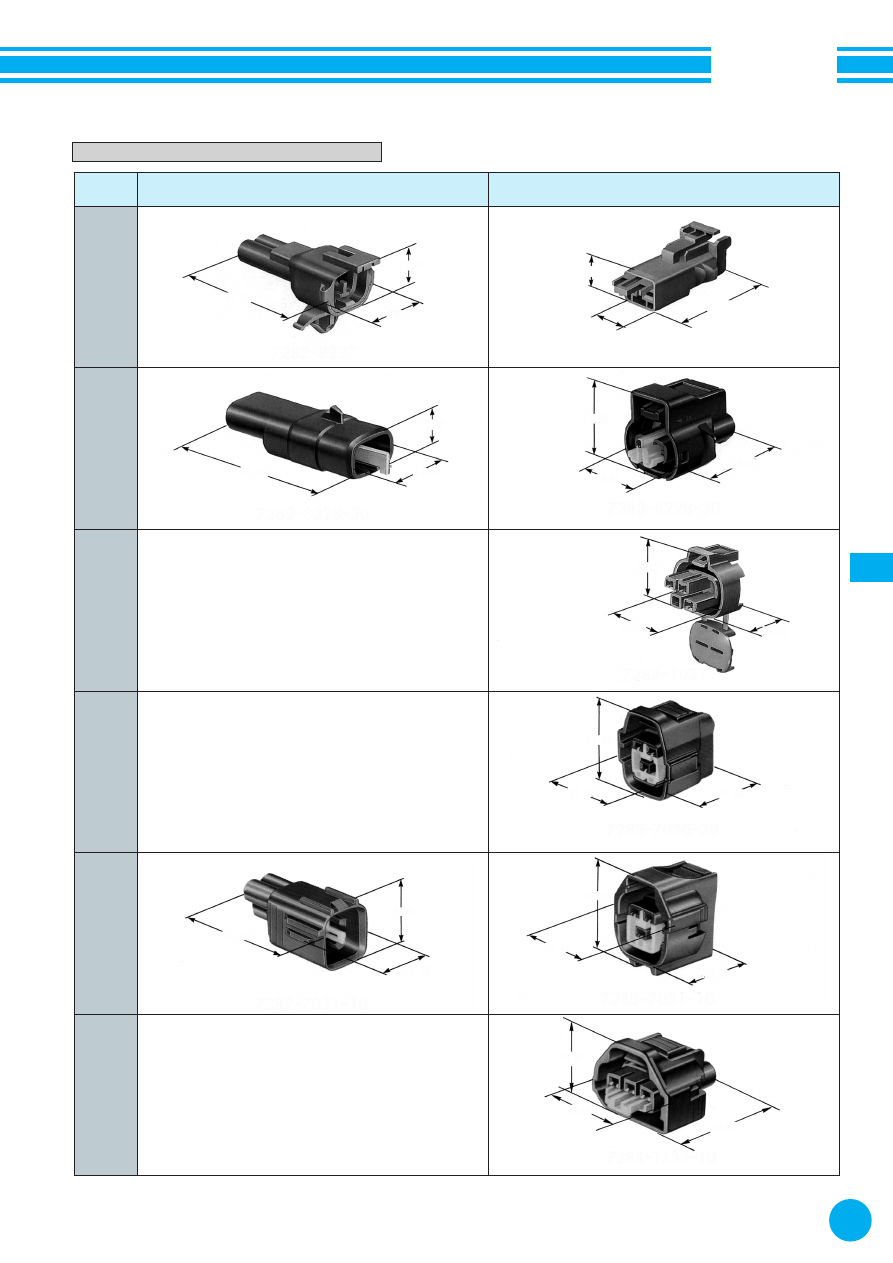

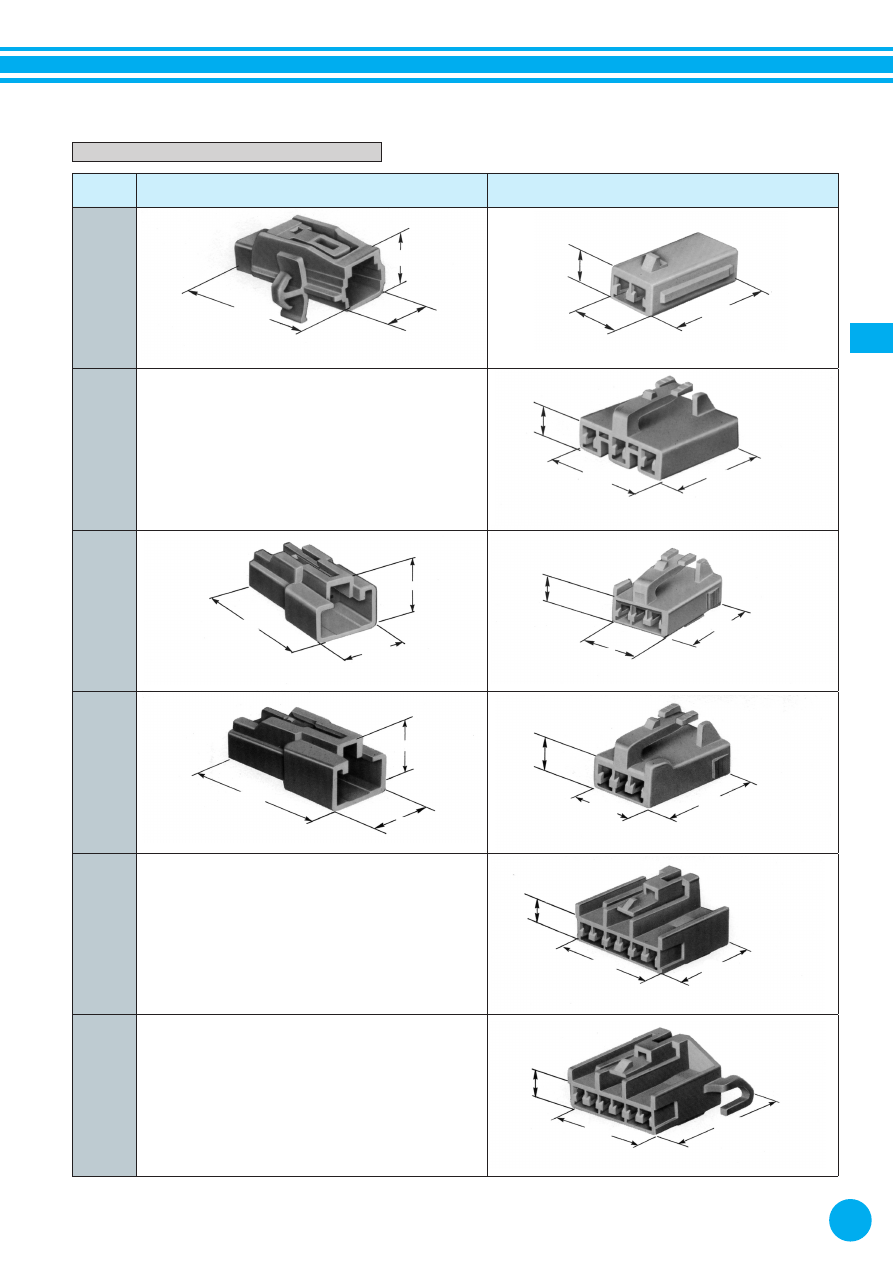

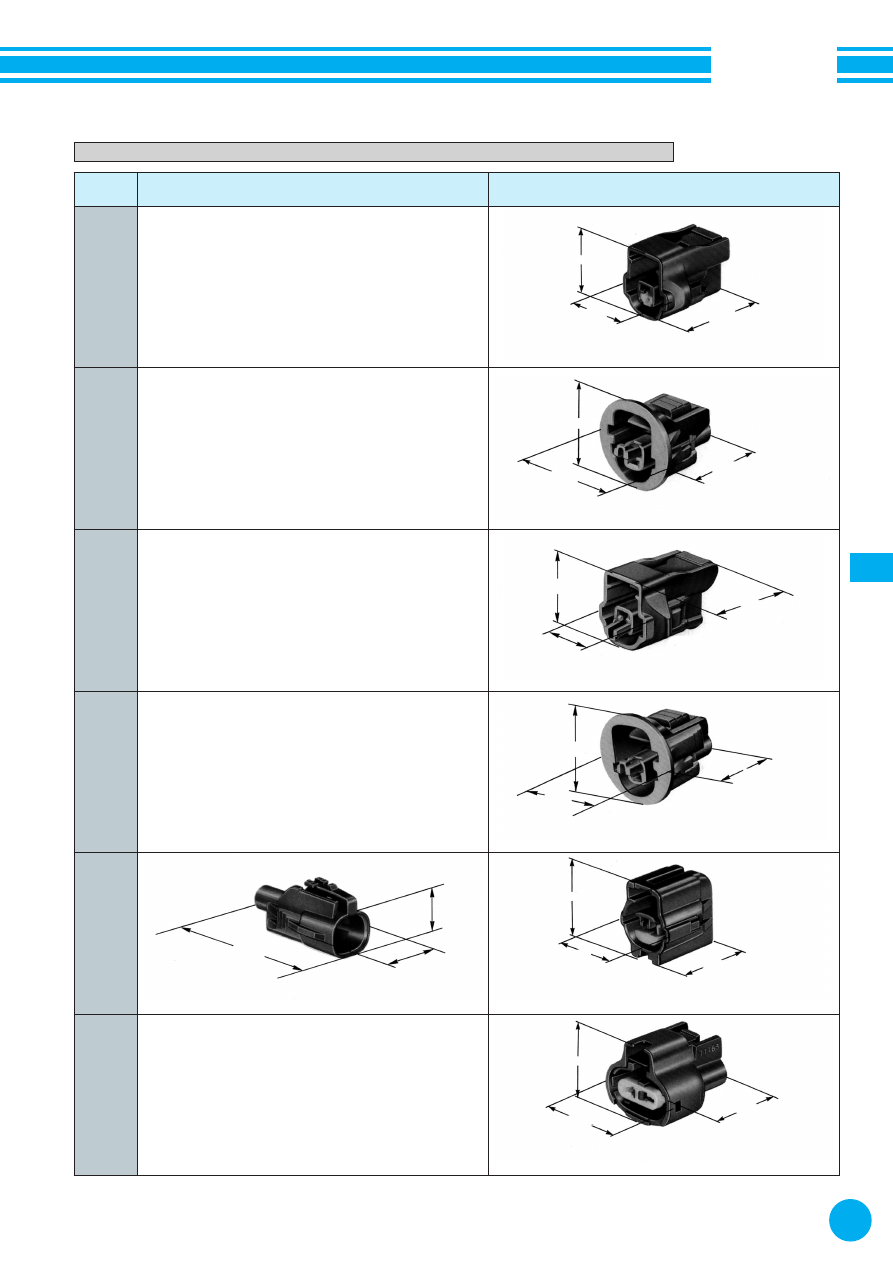

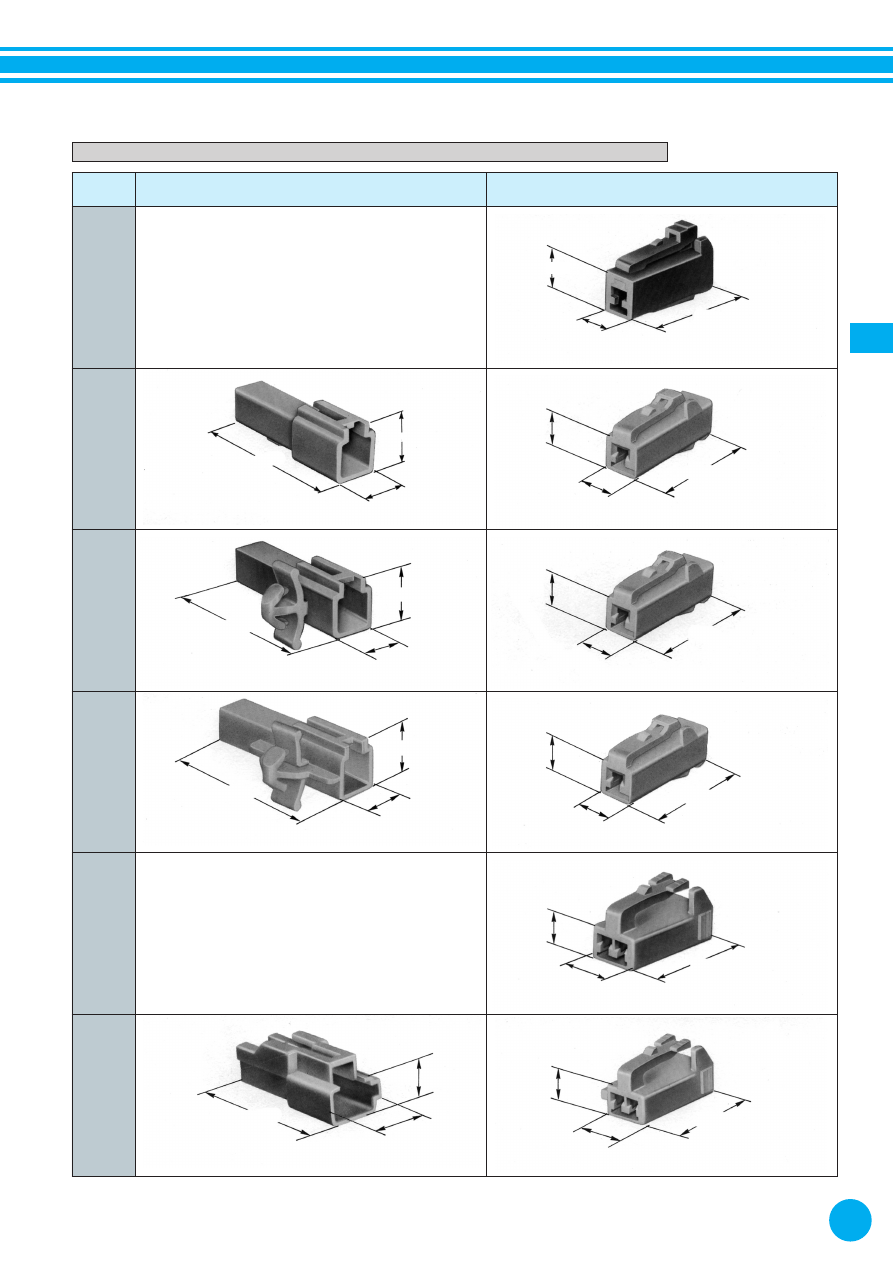

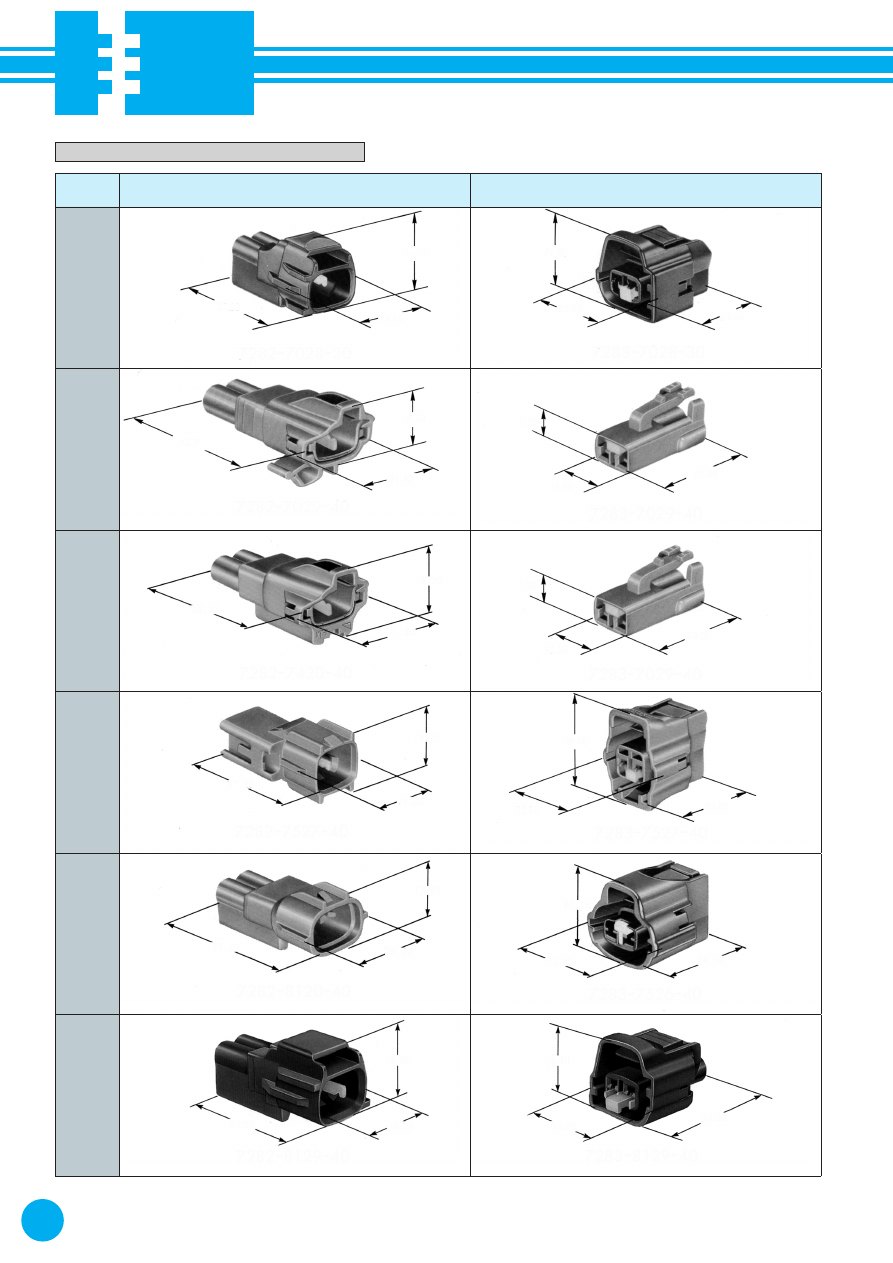

ハウジング



材質：

PBT

 ※は

66

ナイロン

　HOUSING MATERIAL: PBT　(MATERIAL OF THE PART ※ IS NYLON66.)

11.60

35.50

9.70

※

7283–1021

7283–1010

7282–1012

7283–1010

7282–1010

7283–1010

7283–1011

35.50

9.70

11.60

35.50

9.70

11.60

10.70

22.00

6.70

6.80

22.00

6.70

6.80

22.00

6.70

6.80

22.00

6.70

6.80

22.00

8.40

7282–1014

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

1

―――――――

1

1

1

2

―――――――

2

7283–1020

10.70

22.00

6.70

7282–1020

37.50

15.20

9.60

40

2.3

Ⅱ

（

090

Ⅱ

）

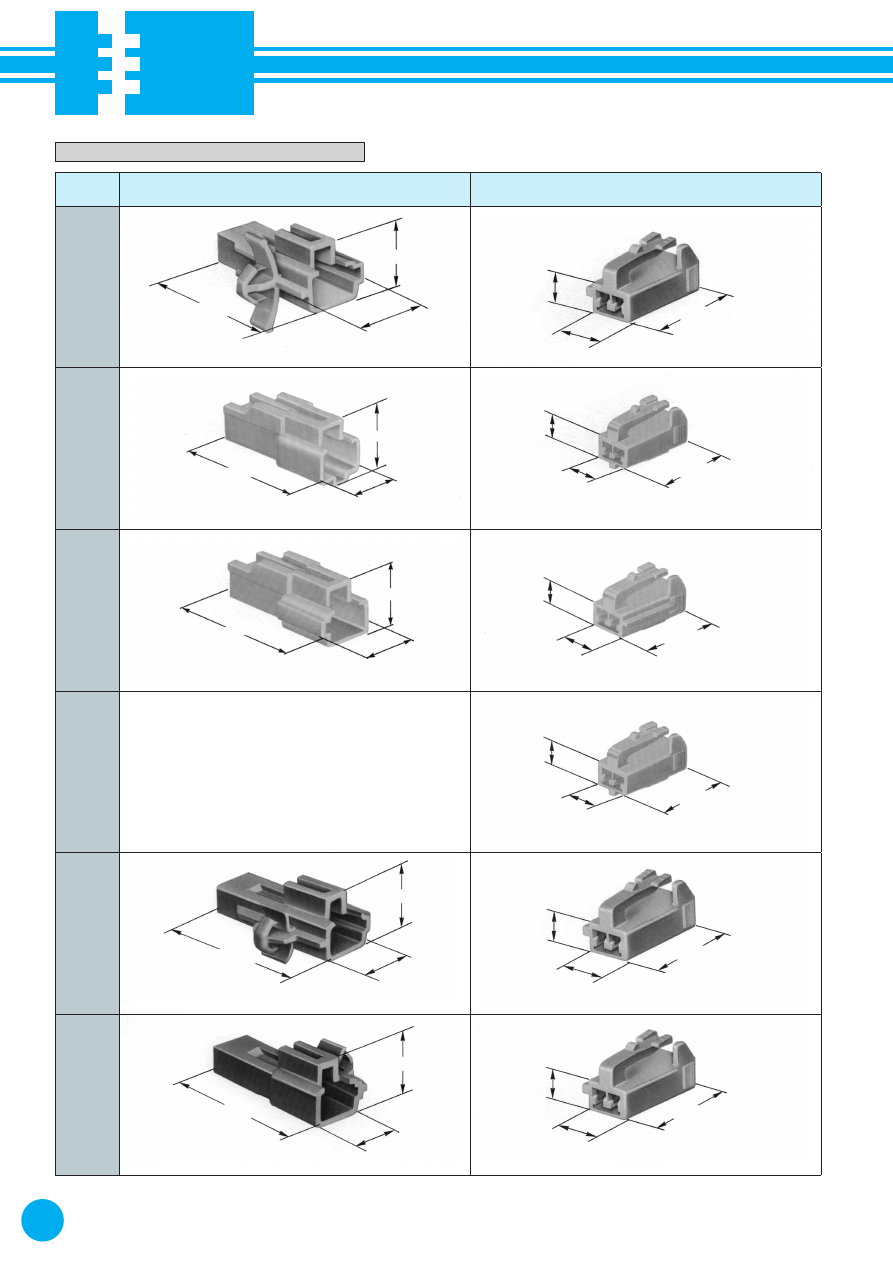

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

7283–1028

7283–1020

37.50

15.20

14.60

37.50

15.20

14.60

10.70

22.00

6.70

10.70

22.00

6.70

16.20

13.60

37.50

7283–1027

10.70

22.00

6.70

7282–1022

7282–1027

7282–1028

37.50

14.60

13.60

7283–1020

7283–1020

7283–1027

37.50

13.60

14.60

10.70

22.00

6.70

10.70

22.00

6.70

10.70

22.00

6.70

7282–8823

7282–8824

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

2

2

2

2

―――――――

2

2

41

7283–1062

26.60

21.20

6.75

7283–1061

26.60

21.20

6.75

7282–1138

7283–1138

14.80

22.00

6.70

37.50

15.10

17.70

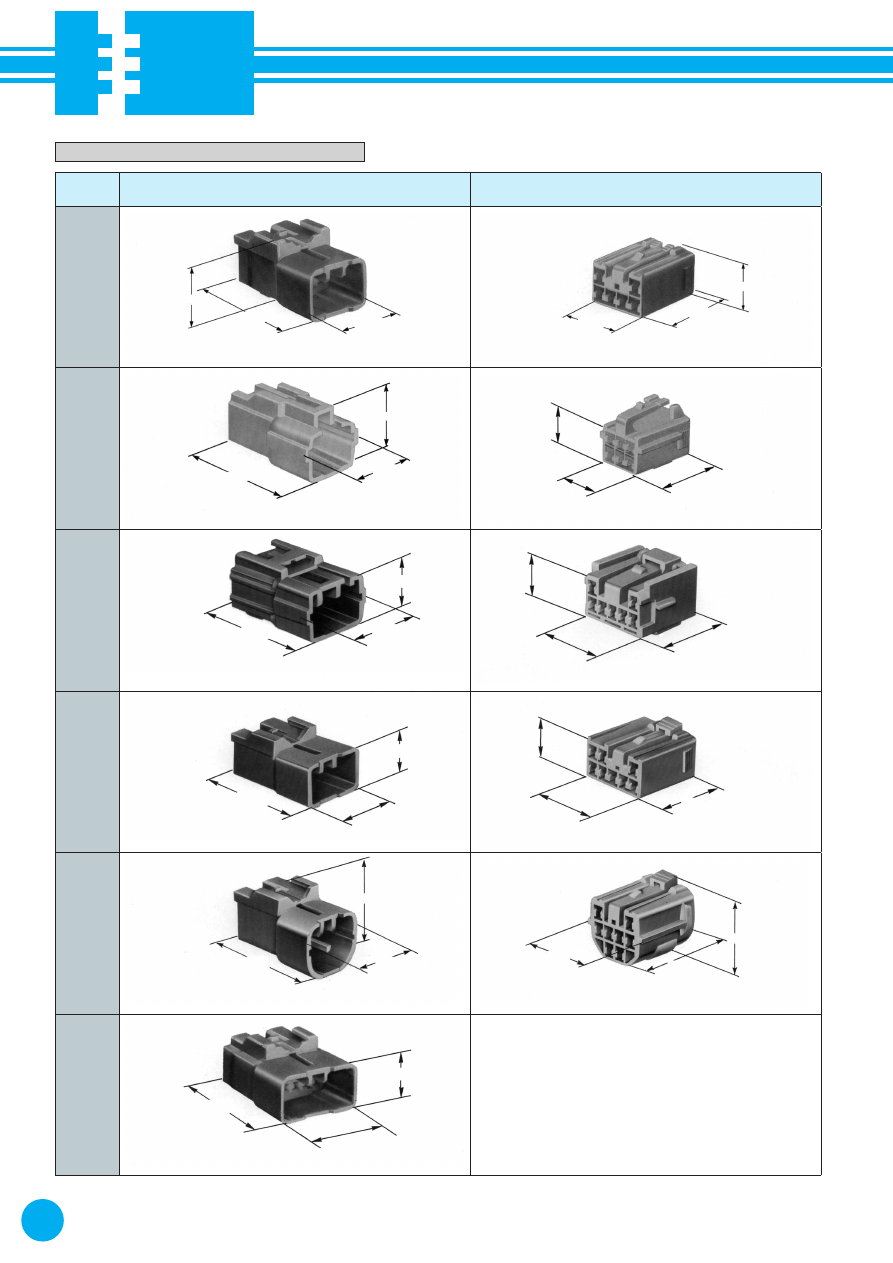

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

7283–1030

7283–1132

37.50

17.70

14.80

22.00

6.70

22.80

22.00

6.70

6.70

13.60

10.70

15.10

37.50

7283–8922

7282–8922

7282–1030

10.70

22.00

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

2

3

―――――――

3

3

6

―――――――

6

―――――――

42

7283–1080

21.10

22.70

12.00

7283–1071

22.80

22.00

13.30

39.50

19.30

29.00

7282–1071

38.00

25.10

16.40

7282–1080

38.00

24.80

26.30

7282–1284

38.00

29.10

16.40

7282–1100

21.20

7283–1284

23.50

21.40

7283–1060

18.70

22.00

15.50

21.40

38.00

21.10

7282–1060

20.90

20.60

38.00

7282–1068

12.00

7283–1068

14.80

22.00

2.3

Ⅱ

（

090

Ⅱ

）

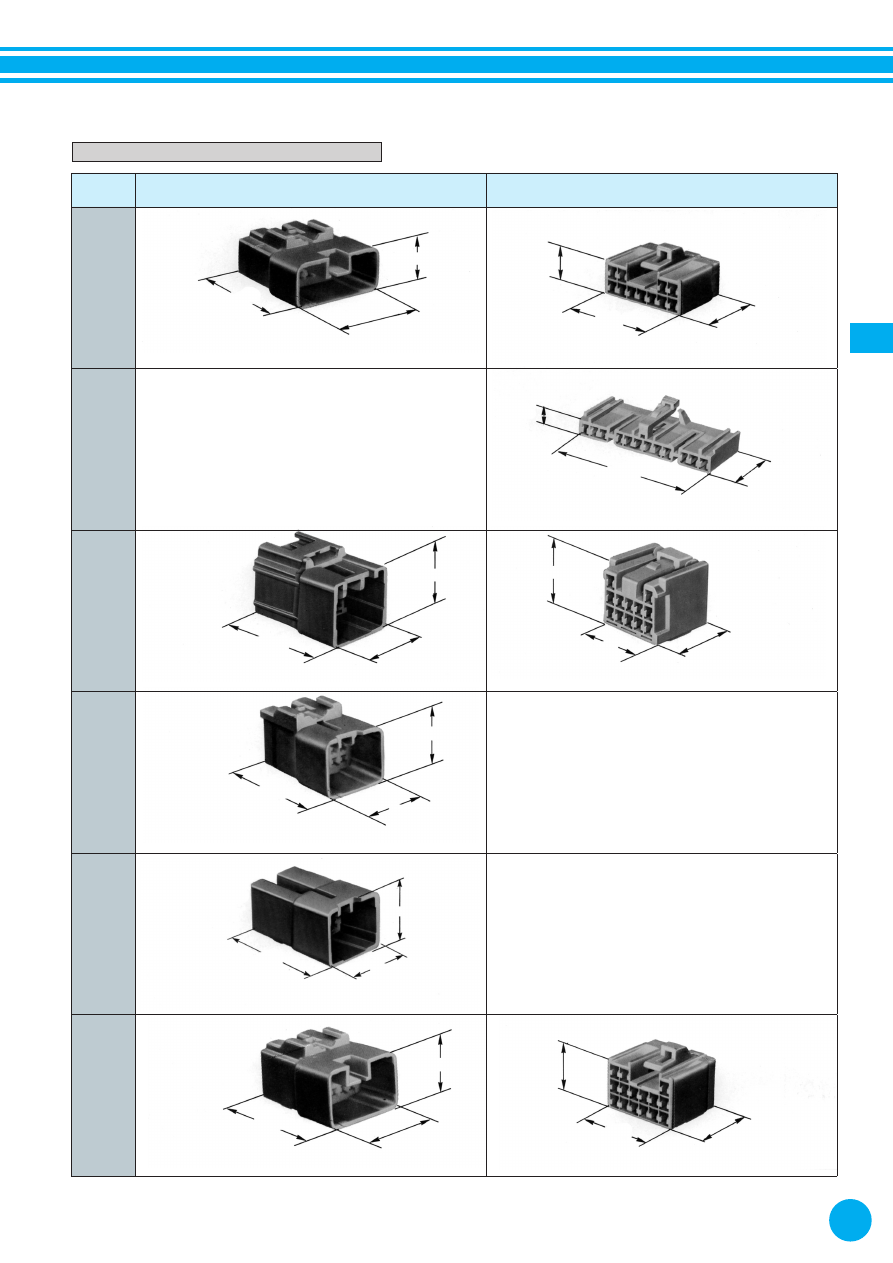

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

6

6

7

8

8

10

―――――――

43

7283–1150

26.80

22.00

17.00

40.00

30.70

21.30

7282–1150

7283–1127

54.70

22.00

7.00

7283–1110

30.80

22.00

12.00

27.00

24.30

39.50

7282–4325

39.30

25.10

21.40

7282–1130

39.30

25.10

21.40

7282–1530

20.30

7283–4325

22.80

22.00

7282–1110

39.30

16.30

34.70

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

11

12

―――――――

12

13

―――――――

13

―――――――

15

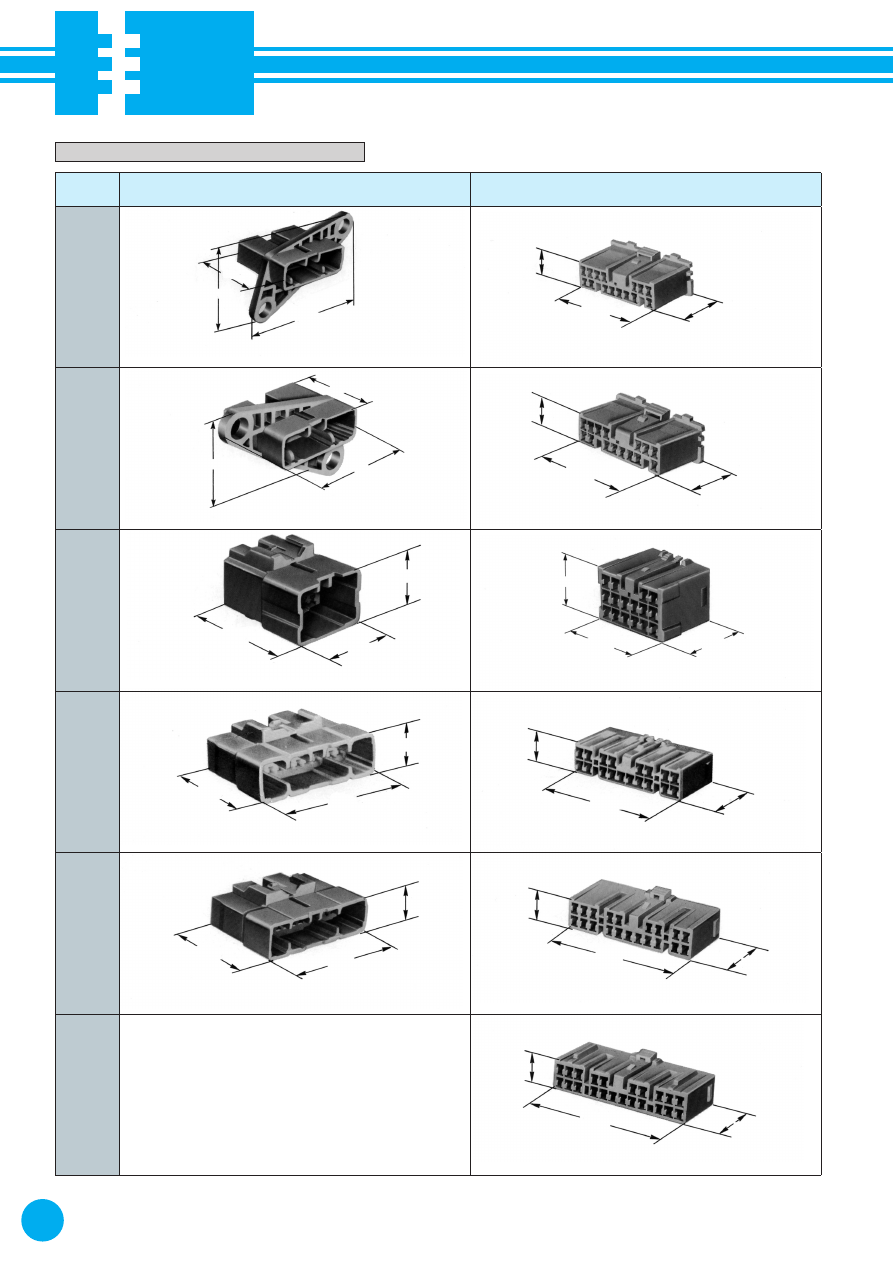

44

7283–1200

50.70

22.00

12.00

7283–1180

48.30

22.00

12.00

38.00

16.40

50.70

7282–1180

38.00

54.70

16.40

7282–1200

12.00

7283–8229

56.30

22.00

7283–1160

27.30

22.00

17.10

7283–1152–90

40.90

22.00

12.00

70.40

38.00

50.40

7282–1152

50.40

70.40

38.00

7282–1153–90

40.00

30.90

21.50

7282–1160

12.00

7283–1152

40.90

22.00

2.3

Ⅱ

（

090

Ⅱ

）

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

15

15

16

18

20

22

―――――――

45

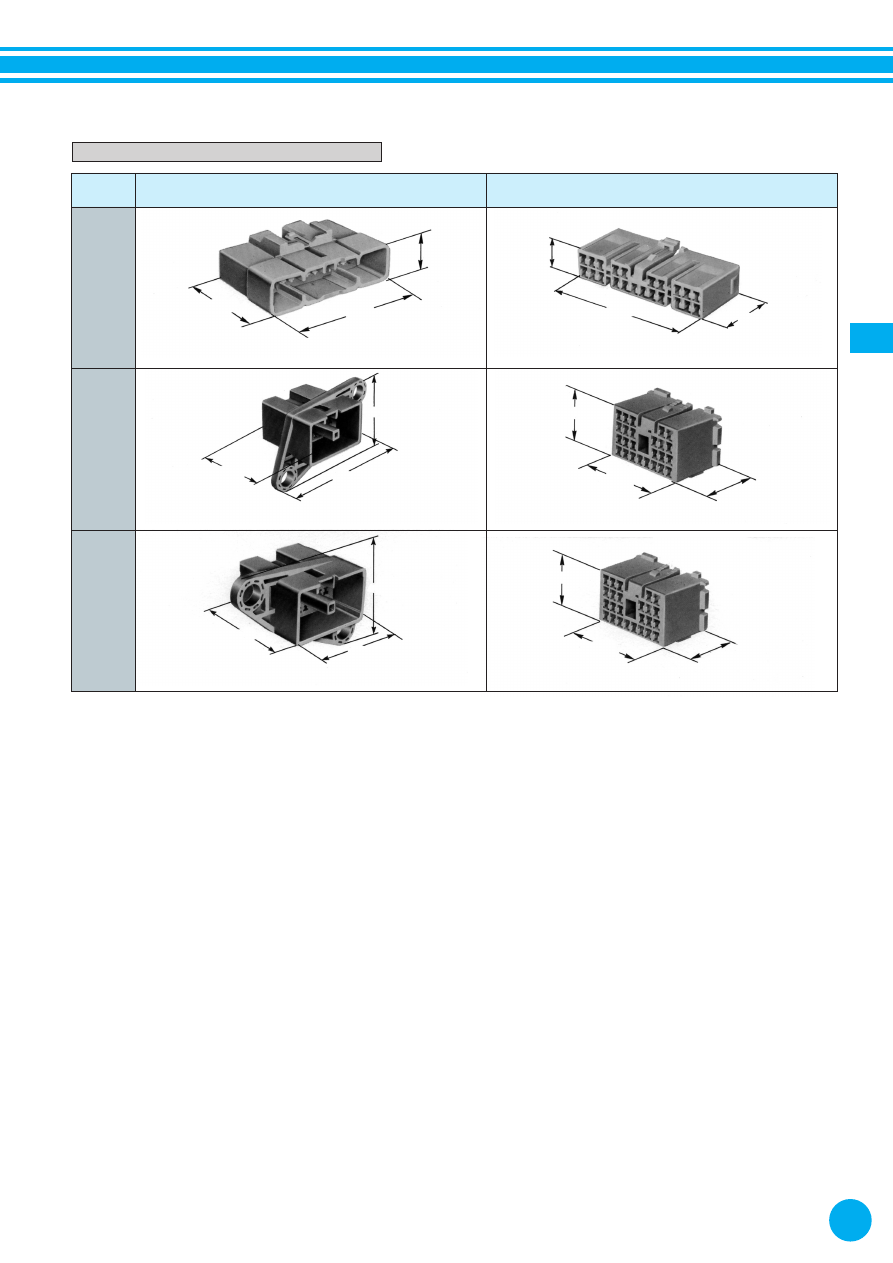

7283–1154

36.00

22.00

21.50

7283–1222

54.70

22.00

12.00

38.00

58.70

16.40

7282–1222

39.50

70.50

47.90

7282–1154

7283–1154–90

36.00

22.00

21.50

7282–1155–90

39.70

70.50

47.90

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

22

25

25

46

75

2.3

Ⅱ

（090

Ⅱ

）防水コネクタとは、2.3防水コネクタをベースに信頼性を向上させたコネクタです。

［特 徴］

１ ハウジング本体に組込まれたスペーサをセットする事により二重係止化を図り、端子抜けを防止します。

２ ターミナルが半挿入の場合、スペーサはセットされず半挿入を防止します。

11

2.3

Ⅱ

（090

Ⅱ

）

防水コネクタ

2.3

Ⅱ

(090

Ⅱ

) SEALED CONNECTOR

090-

Ⅱ

CONNECTOR: IMPROVED DESIGN OF THE 090 SIZE SEALED CONNECTOR FOR HIGHER RELIABILITY. THE

BLADE WIDTH OF THE TERMINAL FOR THIS CONNECTOR IS 0.090 INCHES.

〔DISTINCTIVE FEATURES〕

1. DOUBLE TERMINAL LOCKING SYSTEM ELIMINATES TERMINAL PUSH-OUT. (HOUSING LANCE, SIDE LOCK)
2. CONNECTORS CAN NOT BE MATED IF PRESET TERMINAL SPACER IS NOT IN THE FULL-LOCK POSITION.

76

2.3

Ⅱ

（

090

Ⅱ

）

構造と名称

　CONSTRUCTION

F

コネクタ

　FEMALE CONNECTOR

M

コネクタ

　MALE CONNECTOR

※許容電流：使用極数・電線サイズ・通電時間及び使用温度により数値は異なります。
※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC.

仕様

　SPECIFICATIONS

M

A

T

E

R

I

A

L

材

　

　

質

ハウジング

HOUSING

PBT

M

ターミナル

MALE TERMINAL

黄銅

(Sn

メッキ

),

黄銅

(Au

メッキ

)

BRASS(TIN PLATING), BRASS(GOLD PLATING)

F

ターミナル

FEMALE TERMINAL

銅合金

(Sn

メッキ

),

銅合金

(Au

メッキ

)

COPPER ALLOY(TIN PLATING), COPPER ALLOY(GOLD PLATING)

※許容電流（参考値）

※CURRENT CAPACITY (REFERENCE)

10A

低電圧低電流抵抗

RESISTANCE AT LOW VOLTAGE

3m

Ω 以下（初期値）

3mΩ MAX. (INITIAL VALUE)

絶 　 縁 　 抵 　 抗

INSULATION RESISTANCE

DC500V

　

100M

Ω 以上

DC500V　100MΩ MIN.

耐 　 　 電 　 　 圧

DIELECTRIC STRENGTH

AC1000V

（

1

分間）

AC1000V (1 min.)

部品名称

PART NAME

M

F

ターミナル

TERMINAL

7114–4025

7116–4025

7114–4025–08

7116–4025–08

7114–4026

7116–4026

7114–4027

7116–4027

7114–4028–08

7116–4028–08

7114–4029–08

7116–4029–08

7114–1461

7116–1461

7114–4666–02

部品品番一覧

　PART NUMBER CHART

部品名称

PART NAME

M

・

F

共通

COMMON FOR MALE AND FEMALE

防水栓

WIRE SEAL

7157–3646

7157–3648

7157–3821

7157–3857–60

7158–3003–90

7158–3004–40

7158–3005–80

7158–3006–90

7158–3007–10

7158–3008–80

7157–8761

（空栓　

CAVITY PLUG

）

7157–8767

（空栓　

CAVITY PLUG

）

スペーサ

SPACER

M

ターミナル

MALE TERMINAL

防水栓

WIRE SEAL

M

ハウジング

MALE HOUSING

F

ターミナル

FEMALE TERMINAL

防水栓

WIRE SEAL

スペーサ

SPACER

パッキン

INTERFACIAL SEAL

F

ハウジング

FEMALE HOUSING

77

SEALED

（ハウジング品番は基本品番です。色相につきましてはお問い合わせください。）

OTHER COLORS ARE ALSO AVAILABLE AT YOUR REQUEST.

部品名称

PART NAME

極　数

POLES

M

F

ハウジング

HOUSING

1

―――――

7283-1015-10

1

―――――

7283-1018

1

―――――

7283-1019

1

―――――

7283-1114

1

7282-7010-10

7283-7010-10

2

―――――

7283-1224-10

2

―――――

7283-7024-10

2

―――――

7283-7027-40

2

―――――

7283-7929

2

―――――

7283-8220

2

―――――

7283-8226-30

2

―――――

7283-8820

2

7282-4421

7283-4421

2

7282-7020-10

7283-7020-10

2

7282-7021-10

7283-7021-10

2

7282-7022-10

7283-7022-10

2

7282-7023-10

7283-7023-10

2

7282-7026-30

7283-7026-30

2

7282-7028-30

7283-7028-30

2

7282-7029-40

7283-7029-40

2

7282-7420-40

7283-7029-40

2

7282-7527-40

7283-7527-40

2

7282-8120-40

7283-7526-40

2

7282-8129-40

7283-8129-40

2

7282-8227

7283-8227

2

7282-8228-30

7283-8228-30

3

―――――

7283-1031

3

―――――

7283-7030-30

3

7282-7031-10

7283-7031-10

3

―――――

7283-1133-10

4

―――――

7283-7449

4

7282-7040-10

7283-7040-10

5

―――――

7283-7050-30

5

―――――

7283-7052-30

5

―――――

7283-1056-30

5

―――――

7283-1057-30

6

―――――

7283-1968-30

6

7282-7062-40

7283-7062-40

6

―――――

7283-7060-40

6

7282-7064-40

7283-7064-40

8

―――――

7283-1084

8

7282-1081-40

7283-1081-40

8

7282-7080-40

7283-7080-40

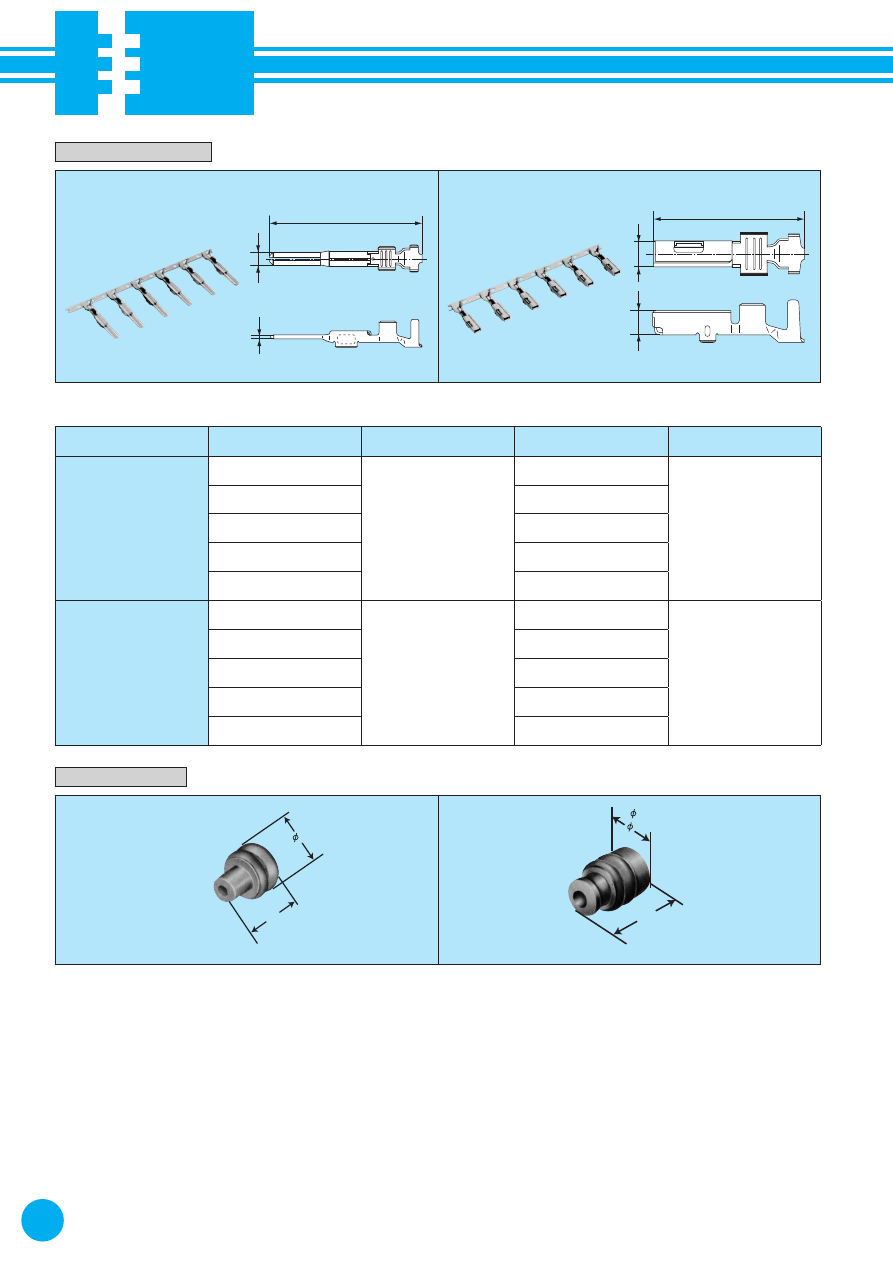

78

（　）寸法は P5( ピッチ 5mm 用 )

DIMENSION FOR PITCH 5mm IS IN PARENTHESIS.

7157-3646
7157-3648
7157-3821
7157-3857-60

7158-3003-90

（

P5

）

7158-3004-40

（

P5

）

7158-3005-80

（

P5

）

7158-3006-90
7158-3007-10
7158-3008-80

5.70

5.80

5.7

8.50

（ 

4.6

）

2.3

Ⅱ

（

090

Ⅱ

）

単位：

mm

　

UNIT: mm

防水栓

　WIRE SEAL

■仕様　SPECIFICATIONS

部品名称

PART NAME

品　番

PART NUMBER

材　質

MATERIAL

表面処理

TREATMENT

板厚（

mm

）

MATERIAL THICKNESS

M

ターミナル

MALE TERMINAL

7114-4025

黄　銅

BRASS

Sn

メッキ

TIN PLATING

0.3

7114-4026

Sn

メッキ

TIN PLATING

7114-4027

Sn

メッキ

TIN PLATING

7114-4028-08

Au

メッキ

GOLD PLATING

7114-4029-08

Au

メッキ

GOLD PLATING

F

ターミナル

FEMALE TERMINAL

7116-4025

銅合金

COPPER ALLOY

Sn

メッキ

TIN PLATING

0.25

7116-4026

Sn

メッキ

TIN PLATING

7116-4027

Sn

メッキ

TIN PLATING

7116-4028-08

Au

メッキ

GOLD PLATING

7116-4029-08

Au

メッキ

GOLD PLATING

2.

30

25.90

0.

64

3.

00

17.00

2.

80

ターミナル

　TERMINAL

M

ターミナル

F

ターミナル

単位：

mm

　

UNIT: mm

MALE TERMINAL

FEMALE TERMINAL

79

SEALED

■仕様　

SPECIFICATIONS

部品名称

PART NAME

品　番

PART NUMBER

材　質

MATERIAL

色相

COLOR

備考

NOTE

防水栓

WIRE SEAL

7157-3646

シリコンゴム

SILICONE

茶

BROWN

7157-3648

NBR

黒

BLACK

7157-3821

シリコンゴム

SILICONE

濃緑

DARK GREEN

7157-3857-60

NBR

緑

GREEN

7158-3003-90

シリコンゴム

SILICONE

青

BLUE

P5(

ピッチ

5mm)

PITCH 5mm

7158-3004-40

シリコンゴム

SILICONE

灰

GRAY

P5(

ピッチ

5mm)

PITCH 5mm

7158-3005-80

シリコンゴム

SILICONE

茶

BROWN

P5(

ピッチ

5mm)

PITCH 5mm

7158-3006-90

シリコンゴム

SILICONE

紺

DARK BLUE

7158-3007-10

シリコンゴム

SILICONE

濃灰

DARK GRAY

7158-3008-80

シリコンゴム

SILICONE

濃茶

DARK BROWN

7157-8761

シリコンゴム

SILICONE

茶

BROWN

空栓

CAVITY PLUG

7157-8767

NBR

黒

BLACK

空栓

CAVITY PLUG

80

2.3

Ⅱ

（

090

Ⅱ

）

●適用電線一覧 ( ターミナル・防水栓 )　APPLICABLE WIRE CHART (TERMINAL, WIRE SEAL)

部品名称

PART

NAME

サイズ

WIRE SIZE (m

㎡

)

電線品種

WIRE TYPE

端子品番

PART NUMBER (TERMINAL)

防水栓品番

PART NUMBER (WIRE SEAL)

サイズ

WIRE SIZE (m

㎡

)

電線品種

WIRE TYPE

端子品番

PART NUMBER (TERMINAL)

防水栓品番

PART NUMBER (WIRE SEAL)

P5

Ｍ

Ａ

Ｌ

Ｅ



Ｔ

Ｅ

Ｒ

Ｍ

Ｉ

Ｎ

Ａ

Ｌ

Ｍ

タ

ー

ミ

ナ

ル

0.3

CAVS

7114-4025

7157-3821

0.3

CAVS

7114-4025

7158-3006-90

7114-4028-08

7114-4028-08

7114-4025

7157-3857-60

AVS

7114-4025

7114-4028-08

7114-4028-08

AVS

7114-4025

7114-4028-08

0.5

CAVS

7114-4025

7157-3821

0.5

CAVS

7114-4025

7158-3006-90

7114-4028-08

7114-4028-08

7114-4025

7157-3857-60

AVS

7114-4025

7158-3007-10

7114-4028-08

7114-4028-08

AVS

7114-4025

7157-3646

7114-4028-08

7114-4025

7157-3648

7114-4028-08

0.85

CAVS

7114-4026

7157-3857-60

0.85

CAVS

7114-4026

7158-3006-90

7114-4029-08

7114-4029-08

AVS

7114-4026

7157-3646

AVS

7114-4026

7158-3007-10

7114-4029-08

7114-4029-08

7114-4026

7157-3648

7114-4029-08

1.25

CAVS

7114-4026

7157-3646

1.25

CAVS

7114-4026

7158-3007-10

7114-4029-08

7114-4029-08

AVS

7114-4026

AVS

7114-4026

7158-3008-80

7114-4029-08

7114-4029-08

CAVS

7114-4026

7157-3648

7114-4029-08

AVS

7114-4026

7114-4029-08

2f

AVSS

7114-4027

7157-3646

2f

AVSS

7114-4027

7158-3008-80

7114-4027

7157-3648

Ｆ

Ｅ

Ｍ

Ａ

Ｌ

Ｅ



Ｔ

Ｅ

Ｒ

Ｍ

Ｉ

Ｎ

Ａ

Ｌ

Ｆ

タ

ー

ミ

ナ

ル

0.3

CAVS

7116-4025

7157-3821

0.3

CAVS

7116-4025

7158-3006-90

7116-4028-08

7116-4028-08

7116-4025

7157-3857-60

AVS

7116-4025

7116-4028-08

7116-4028-08

AVS

7116-4025

7116-4028-08

0.5

CAVS

7116-4025

7157-3821

0.5

CAVS

7116-4025

7158-3003-90

○

7116-4028-08

7116-4028-08

7116-4025

7157-3857-60

7116-4025

7158-3006-90

7116-4028-08

7116-4028-08

AVS

7116-4025

7157-3646

AVS

7116-4025

7158-3007-10

7116-4028-08

7116-4028-08

7116-4025

7157-3648

7116-4028-08

0.85

CAVS

7116-4026

7157-3857-60

0.85

CAVS

7116-4026

7158-3006-90

○

7116-4029-08

7116-4029-08

AVS

7116-4026

7157-3646

AVS

7116-4026

7158-3004-40

○

7116-4029-08

7116-4029-08

7116-4026

7157-3648

CAVS

7116-4026

7158-3006-90

7116-4029-08

7116-4029-08

AVS

7116-4026

7158-3007-10

7116-4029-08

1.25

CAVS

7116-4026

7157-3646

1.25

CAVS

7116-4026

7158-3004-40

○

7116-4029-08

7116-4029-08

AVS

7116-4026

AVS

7116-4026

7158-3005-80

○

7116-4029-08

7116-4029-08

CAVS

7116-4026

7157-3648

7116-4026

7158-3008-80

7116-4029-08

7116-4029-08

AVS

7116-4026

7116-4029-08

2f

AVSS

7116-4027

7157-3646

2f

AVSS

7116-4027

7158-3005-80

○

7116-4027

7157-3648

7116-4027

7158-3008-80

81

7283–1224–10

※

7282–7010–10

※

7283–7010–10

7283–1114

7283–1019

7283–1018

7283–1015–10

37.20

17.40

13.30

24.00

22.00

19.70

20.70

24.50

23.80

23.20

24.00

23.20

20.90

31.10

20.40

23.20

28.60

23.20

20.90

24.50

19.15

SEALED

ハウジング



材質：

PBT

※は

46

ナイロン

　HOUSING MATERIAL: PBT　(MATERIAL OF THE PART ※ IS NYLON46.)

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

1

―――――――

1

―――――――

1

―――――――

1

―――――――

1

2

―――――――

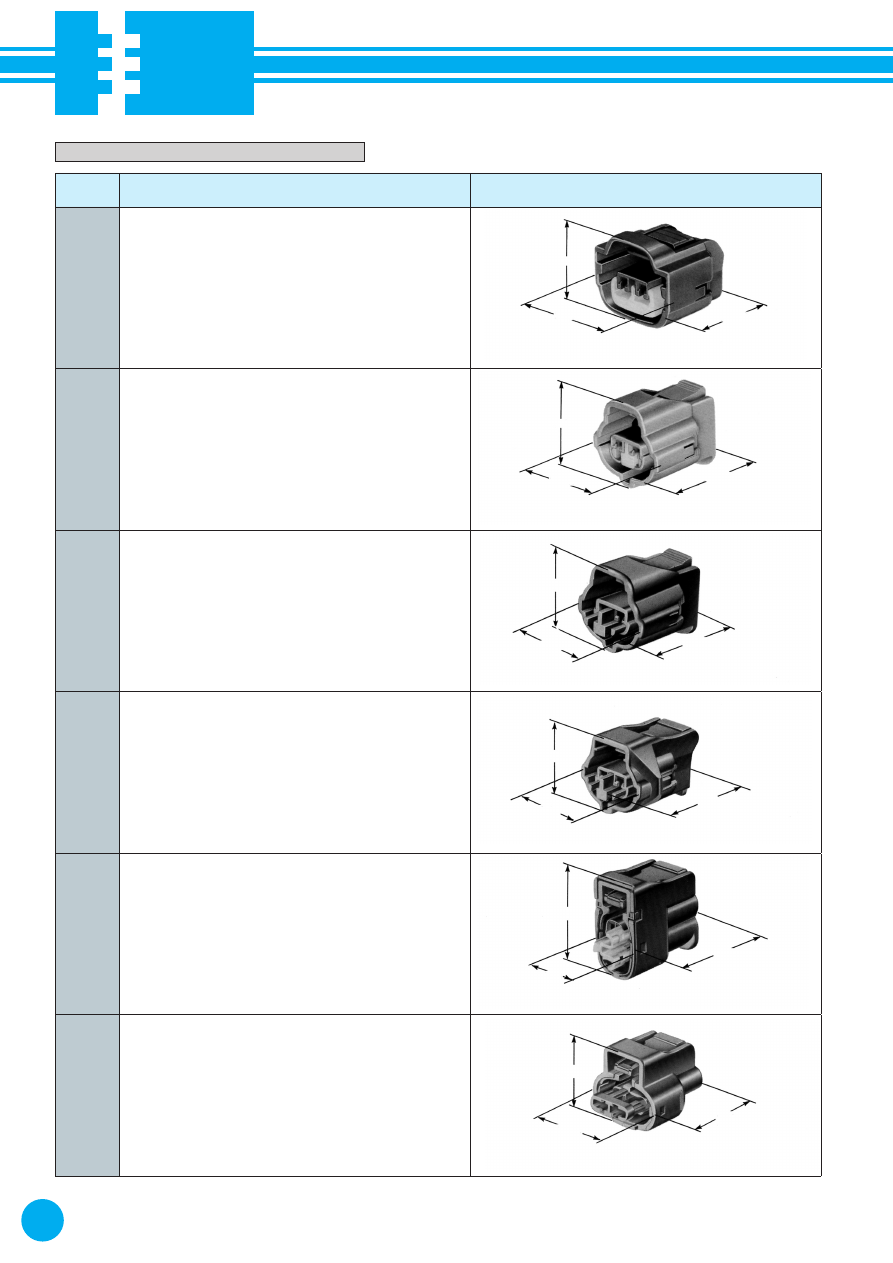

82

7283–8820

22.00

24.00

21.75

7283–8226–30

7283–8220

7283–7929

7283–7027–40

7283–7024–10

12.90

24.50

24.50

24.35

25.40

21.65

21.65

22.40

24.50

22.40

24.50

23.10

25.50

24.50

21.50

2.3

Ⅱ

（

090

Ⅱ

）

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

2

―――――――

2

―――――――

2

―――――――

2

―――――――

2

―――――――

2

―――――――

83

7283–7023–10

7282–7022–10

7283–7022–10

7283–7021–10

7283–7020–10

7283–4421

37.20

18.20

18.20

24.50

24.50

24.50

25.50

25.50

21.50

21.50

25.50

21.50

25.50

24.50

21.50

22.40

34.80

19.65

7282–7021–10

37.20

22.20

22.20

18.20

7282–7020–10

37.20

22.00

18.20

7282–4421

44.20

17.60

18.20

7282–7023–10

37.20

22.20

SEALED

7283–7026–30

25.50

24.50

21.50

7282–7026–30

37.20

22.20

18.20

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

2

2

2

2

2

2

84

7283–8129–40

23.20

24.50

21.40

7282–8129–40

16.90

16.95

37.20

7283–7526–40

7283–7527–40

7283–7029–40

7283–7029–40

7283–7028–30

23.80

21.15

22.50

27.00

24.00

28.60

12.00

24.00

7.90

12.00

24.00

7.90

22.85

24.50

21.40

7282–7527–40

19.20

19.10

7282–7420–40

43.30

21.40

19.20

7282–7029–40

43.30

21.40

16.10

7282–7028–30

37.20

19.55

21.20

7282–8120–40

37.20

37.20

20.40

17.87

2.3

Ⅱ

（

090

Ⅱ

）

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

2

2

2

2

2

2

85

7283–7030–30

7283–1031

7283–8228–30

7283–8227

23.30

24.50

27.90

30.00

25.20

28.65

19.50

21.85

24.00

10.90

24.00

9.00

7282–8228–30

7282–8227

10.30

14.40

37.70

17.00

19.14

45.30

SEALED

7283–1133–10

28.80

22.90

24.50

7283–7031–10

24.50

29.15

23.65

37.20

19.55

19.50

7282–7031–10

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

2

2

3

――――――

3

――――――

3

3

――――――

86

7283–1057–30

43.80

27.00

13.40

7283–1056–30

7283–7052–30

43.80

27.00

13.40

43.80

24.00

21.65

7283–7050–30

※

7283–7040–10

7283–7449

24.50

43.80

21.65

23.30

24.50

30.65

24.00

16.00

28.50

※

7282–7040–10

37.20

21.60

20.00

2.3

Ⅱ

（

090

Ⅱ

）

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

4

――――――

5

5

――――――

5

――――――

5

――――――

5

――――――

ハウジング



材質：

PBT

※は

46

ナイロン

　HOUSING MATERIAL: PBT　(MATERIAL OF THE PART ※ IS NYLON46.)

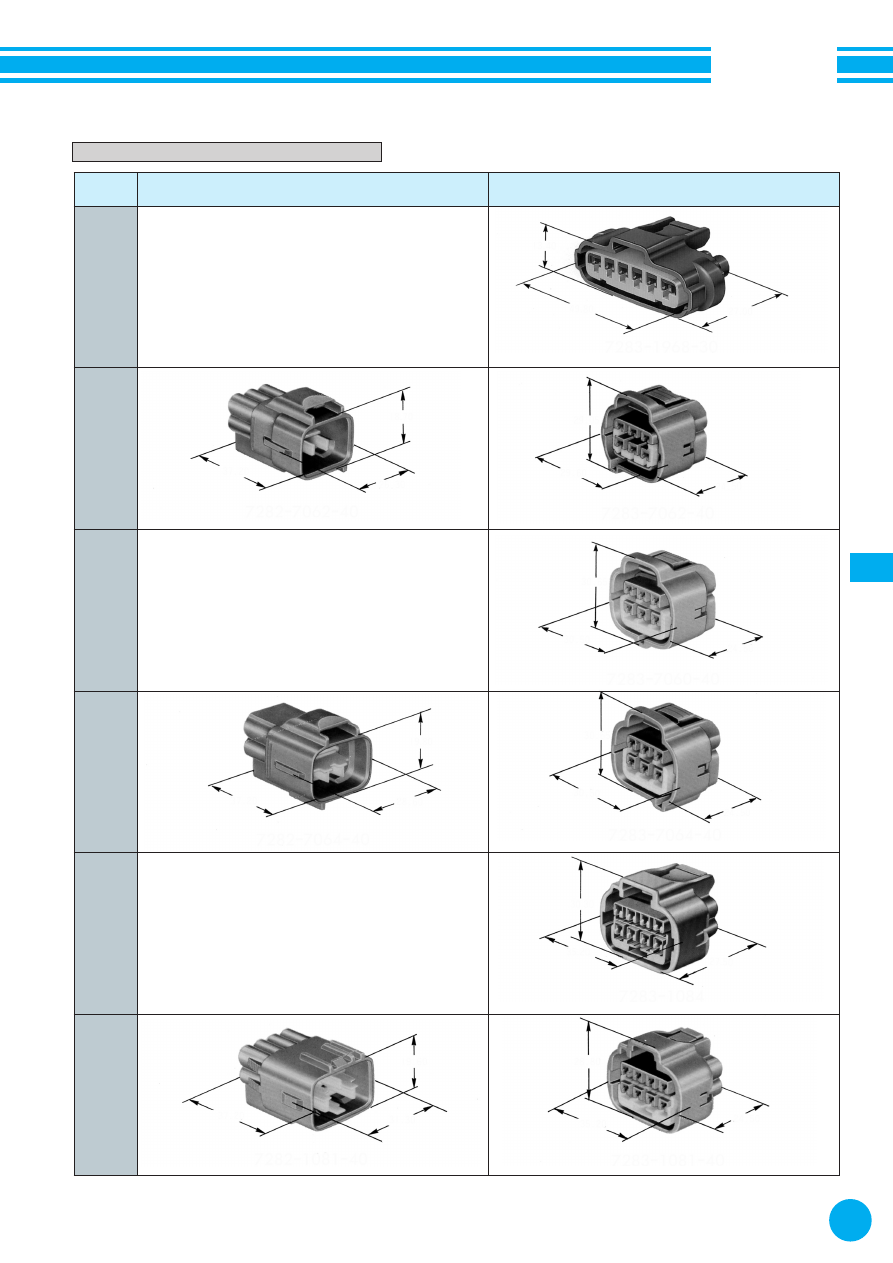

87

7283–7064–40

7283–1968–30

30.50

24.50

30.65

49.80

27.00

13.40

7283–7060–40

30.50

24.50

30.65

7282–7064–40

37.20

28.60

19.80

SEALED

7283– 7062–40

29.60

24.50

29.05

7282–7062–40

37.20

18.70

26.30

7283–1084

35.20

27.50

30.30

7283–1081–40

35.20

24.50

28.80

7282–1081–40

19.60

31.30

37.20

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

6

―――――――

6

6

―――――――

6

8

―――――――

8

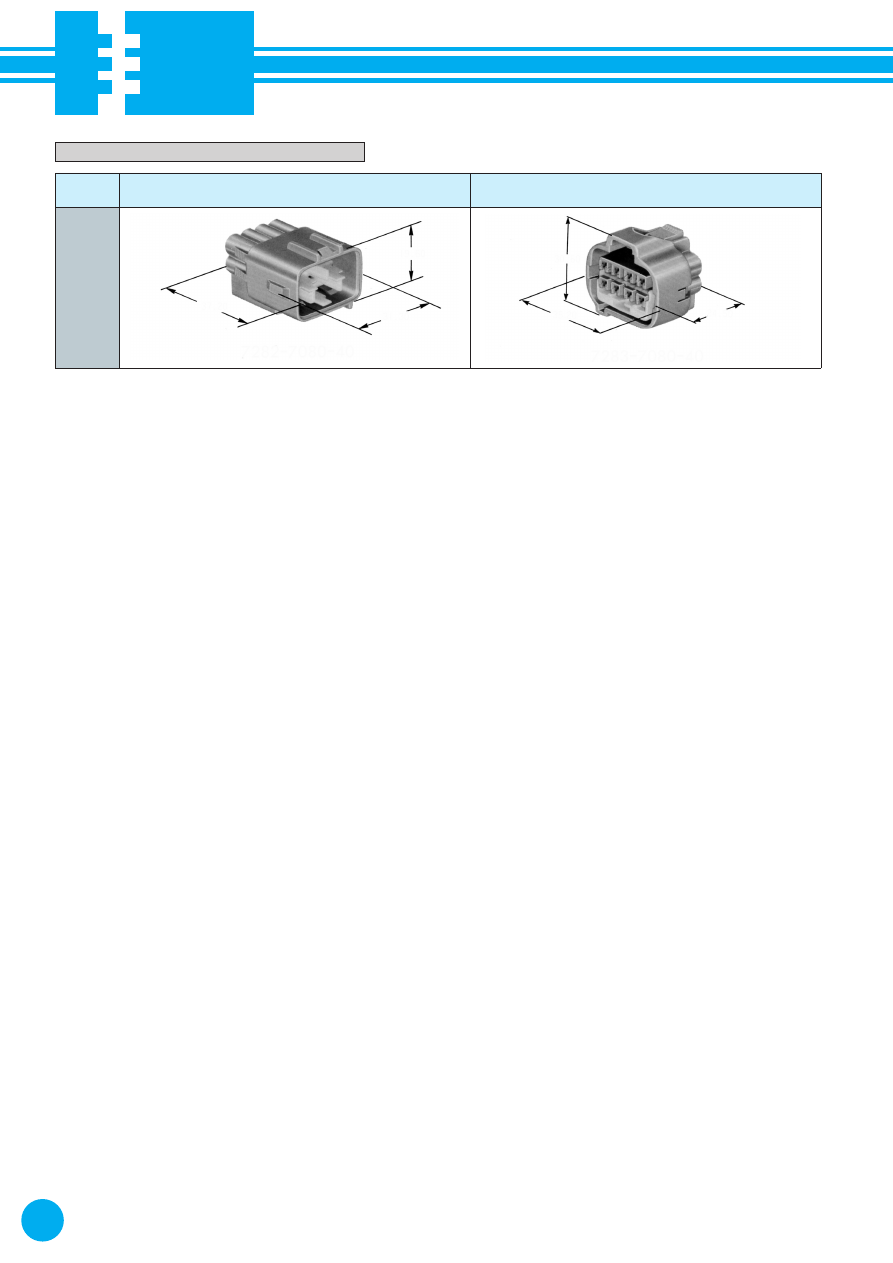

88

7283–7080–40

35.20

30.60

24.50

7282–7080–40

37.20

19.60

31.30

2.3

Ⅱ

（

090

Ⅱ

）

ハウジング



材質：

PBT

　HOUSING MATERIAL: PBT

単位：

mm

　

UNIT: mm

極数

POLES

M ハウジング

MALE HOUSING

F ハウジング

FEMALE HOUSING

8
