Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

2



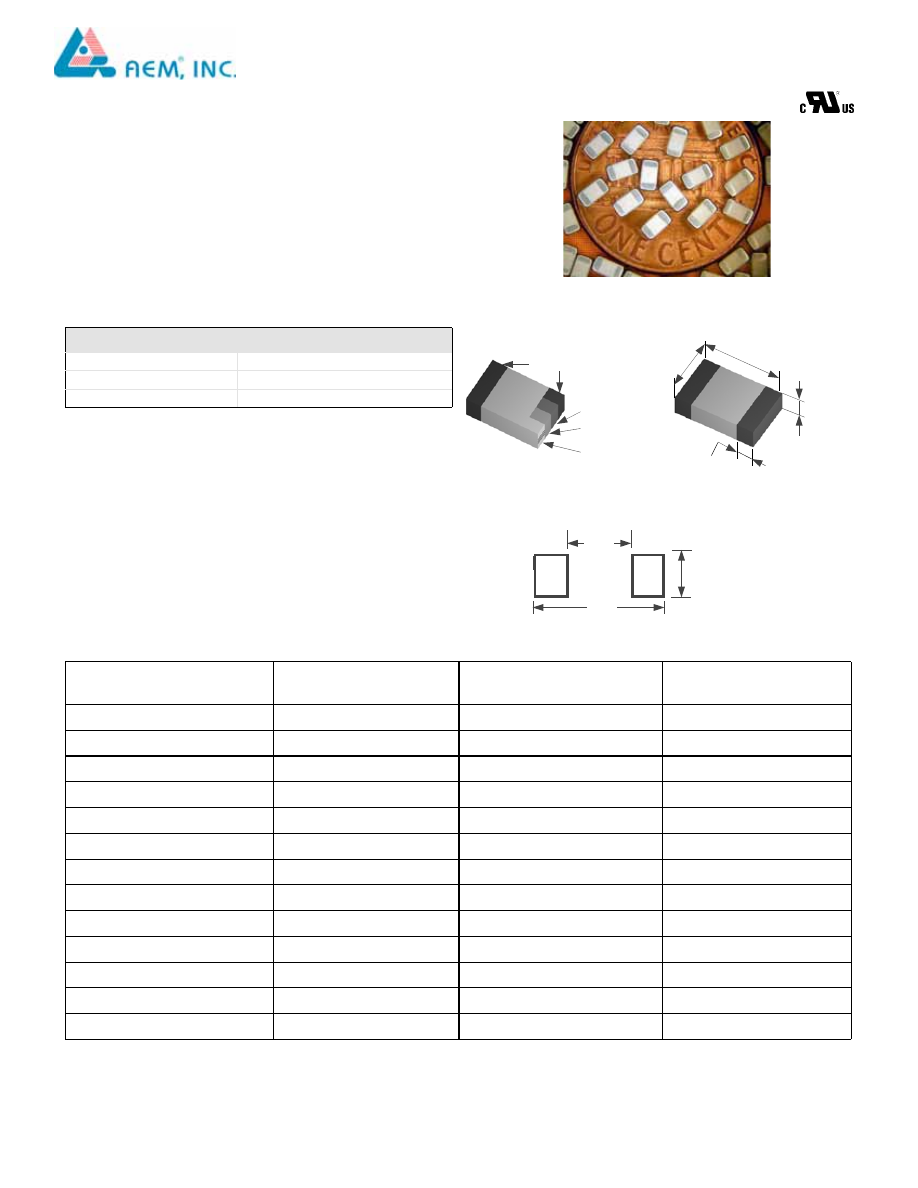

SolidMatrix

®

 1206 Fast Acting Surface Mount Fuses

Features:

•

Multilayer monolithic structure with glass ceramic body and
silver fusing element

•

Silver termination with nickel and pure-tin solder plating,
providing excellent solderability

•

Compatible with both wave and reflow soldering processes

•

Operating temperature range: -55

o

C to +125

o

C

(with de-rating)

•

RoHS compliant

Agency Approval:

Recognized Under the Components

Program of Underwriters Laboratories, File Number: E232989



Ordering Information:

Clear-Time Characteristics (Fast Acting):

Shape and Dimensions:

SOLDER

FUSE ELEMENT

NICKEL
SILVER
METALLIZATION

0.126 ± 0.008

 (3.20± 0.20)



0.063 ± 0.008
(1.60 ± 0.20)



0.043

1

 ± 0.008

(1.10 ± 0.20)



0.020 ± 0.010
(0.51 ± 0.25)



Recommended Land Pattern:

0.173
(4.40)

0.059
(1.50)



0.071
(1.80)

Inch(mm)

Patents:

U.S. Patent numbers 6,034,589, 6,228,230,

6,602,766, and other pending patents

1. Nominal height of 0.023” is available.
2. Measured at

≤

 10% rated current and 25

o

C ambient.

3. Other current ratings are available. Please contact factory.

% of current rating

Clear-time at 25

o

C

100%

4 hours min.

250%

5 seconds max.

400%

0.05 seconds max.

0.25A—3A        50A at rated voltages
4A—8A             45A at rated voltages

Interrupting Ratings:

Part Number

Current Rating

(A)

3



Voltage Rating

(VDC)

Nominal Cold DCR

(

Ω

)

2



F1206FA0500V063T

0.5

63

0.500

F1206FA0750V063T

0.75

63

0.330

F1206FA1000V063T

1.0

63

0.220

F1206FA1500V063T

1.5

63

0.120

F1206FA1750V063T

1.75

63

0.100

F1206FA2000V063T

2.0

63

0.050

F1206FA2500V032T

2.5

32

0.035

F1206FA3000V032T

3.0

32

0.031

F1206FA4000V032T

4.0

32

0.022

F1206FA5000V032T

5.0

32

0.015

F1206FA6000V024T

6.0

24

0.013

F1206FA7000V024T

7.0

24

0.011

F1206FA8000V024T

8.0

24

0.008

Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

3



SolidMatrix

®

 1206 Fast Acting Surface Mount Fuses

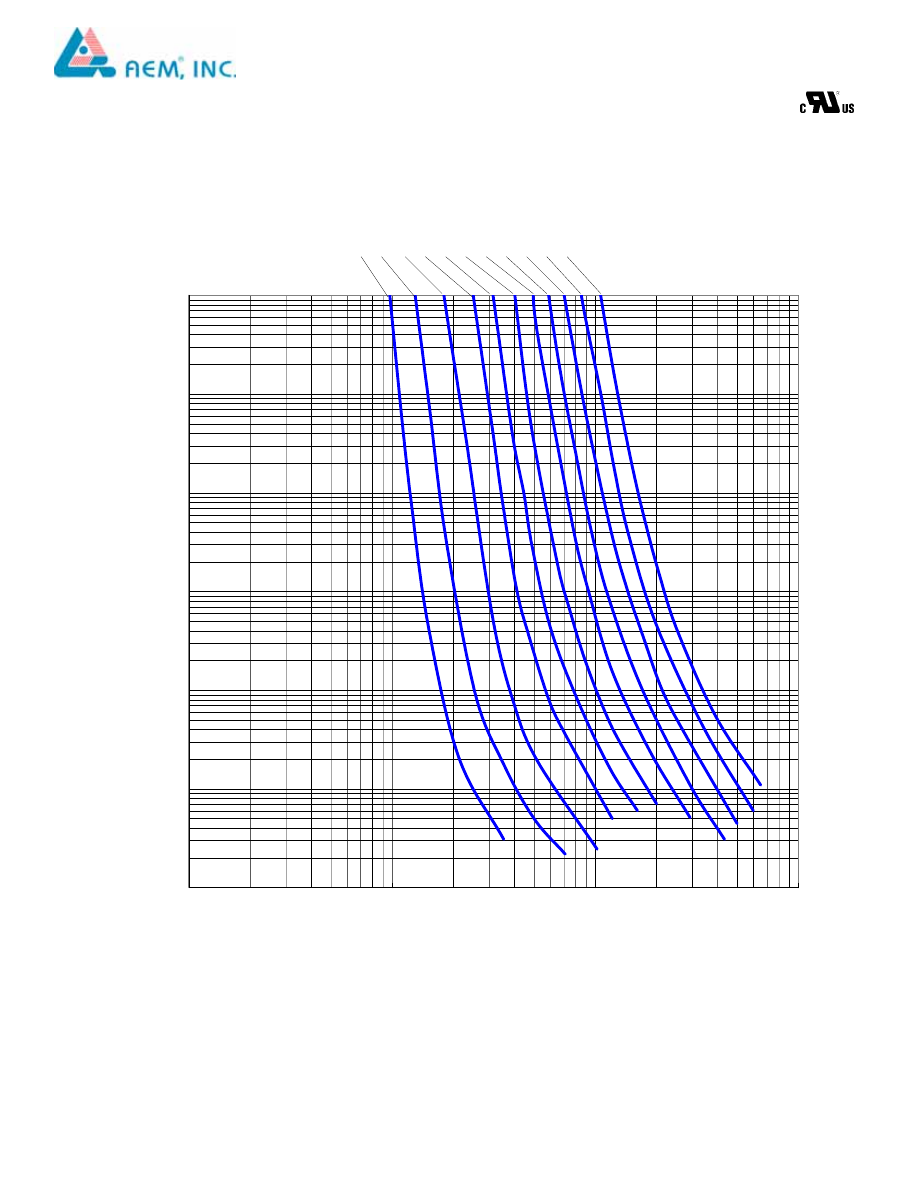

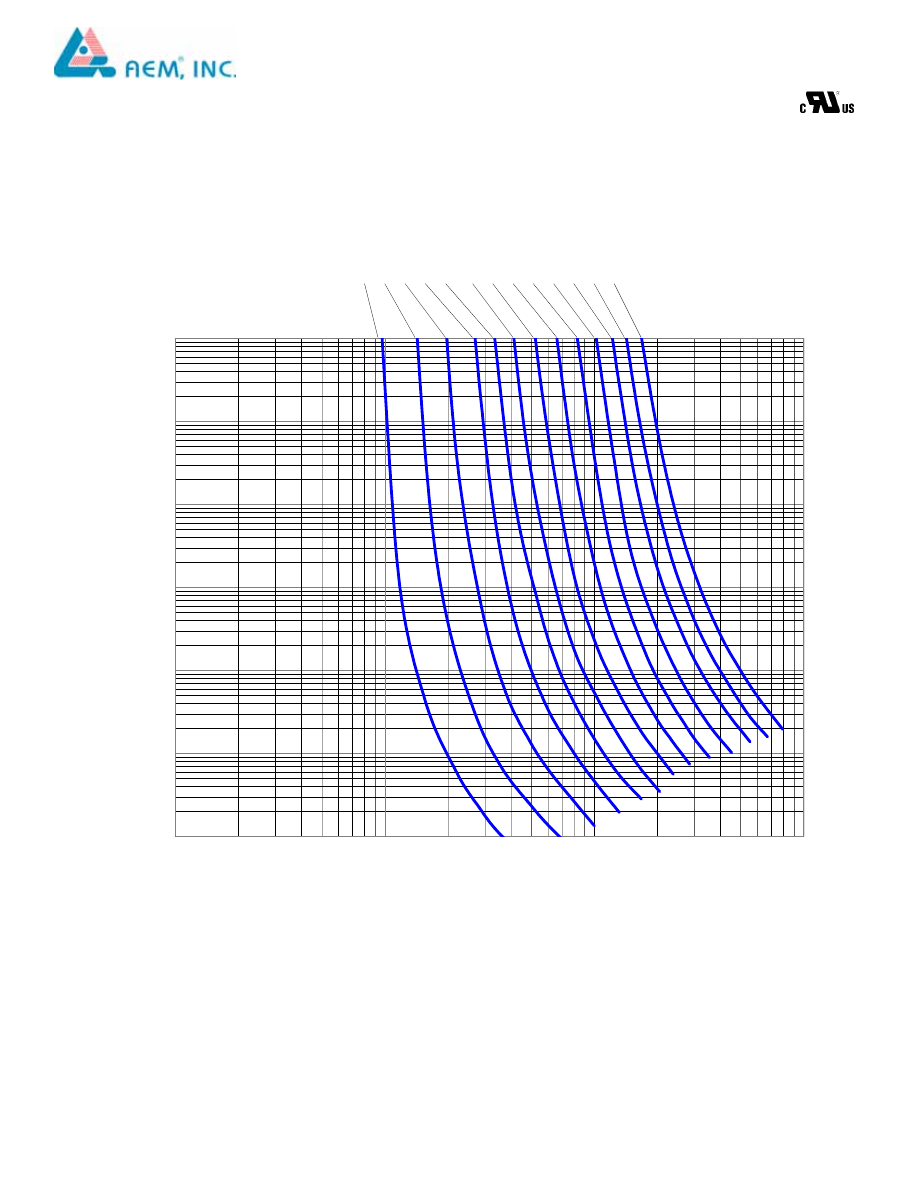

Average Clear-Time Curves

0.00001

0.0001

0.001

0.01

0.1

1

10

0.1

1

10

100

Current (A)

Clear-Time (s)

0.5A

0.75A

1.0A

1.5A

1.75A

2.0A

2.5A

3.0A

4.0A

5.0A

6.0A

7.0A

8.0A



Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

4



SolidMatrix

®

 1206 Fast Acting Surface Mount Fuses

0.0001

0.001

0.01

0.1

1

10

100

1000

10000

0.00001

0.0001

0.001

0.01

0.1

1

10

Time (s)

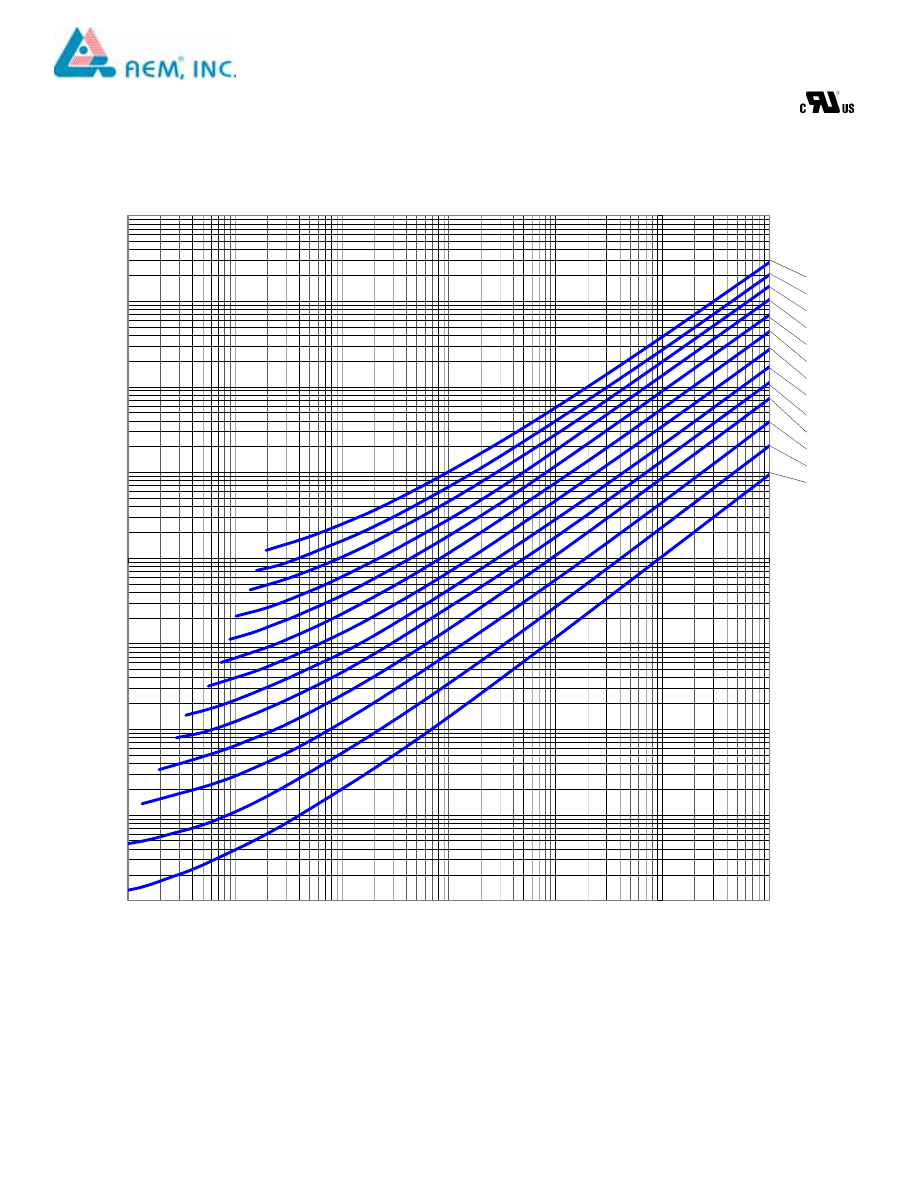

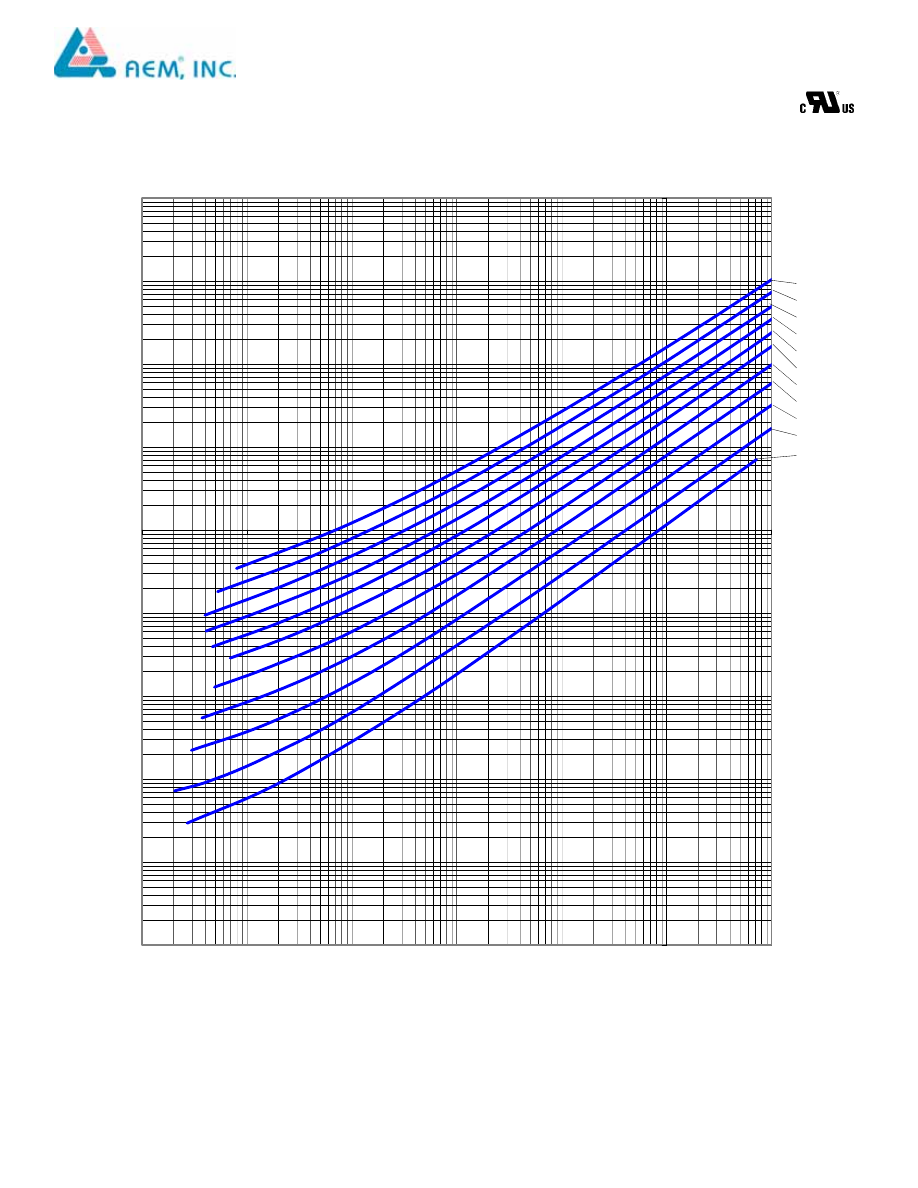

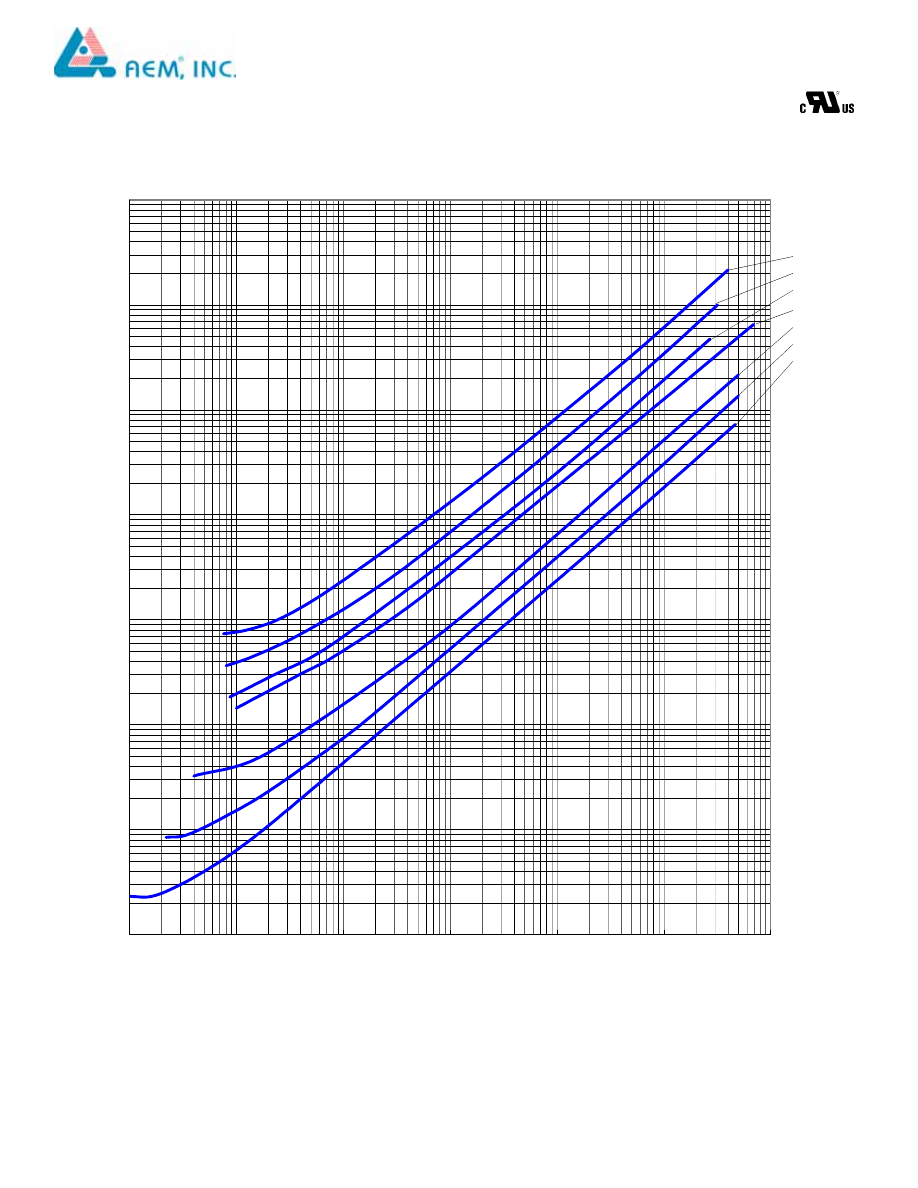

I

2

 t (A

2

s)

I

2

t vs. t Curves



8.0A
7.5A
6.0A
5.0A
4.0A
3.0A
2.5A
2.0A
1.75A
1.5A
1.0A
0.75A
0.5A



Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

5



SolidMatrix

®

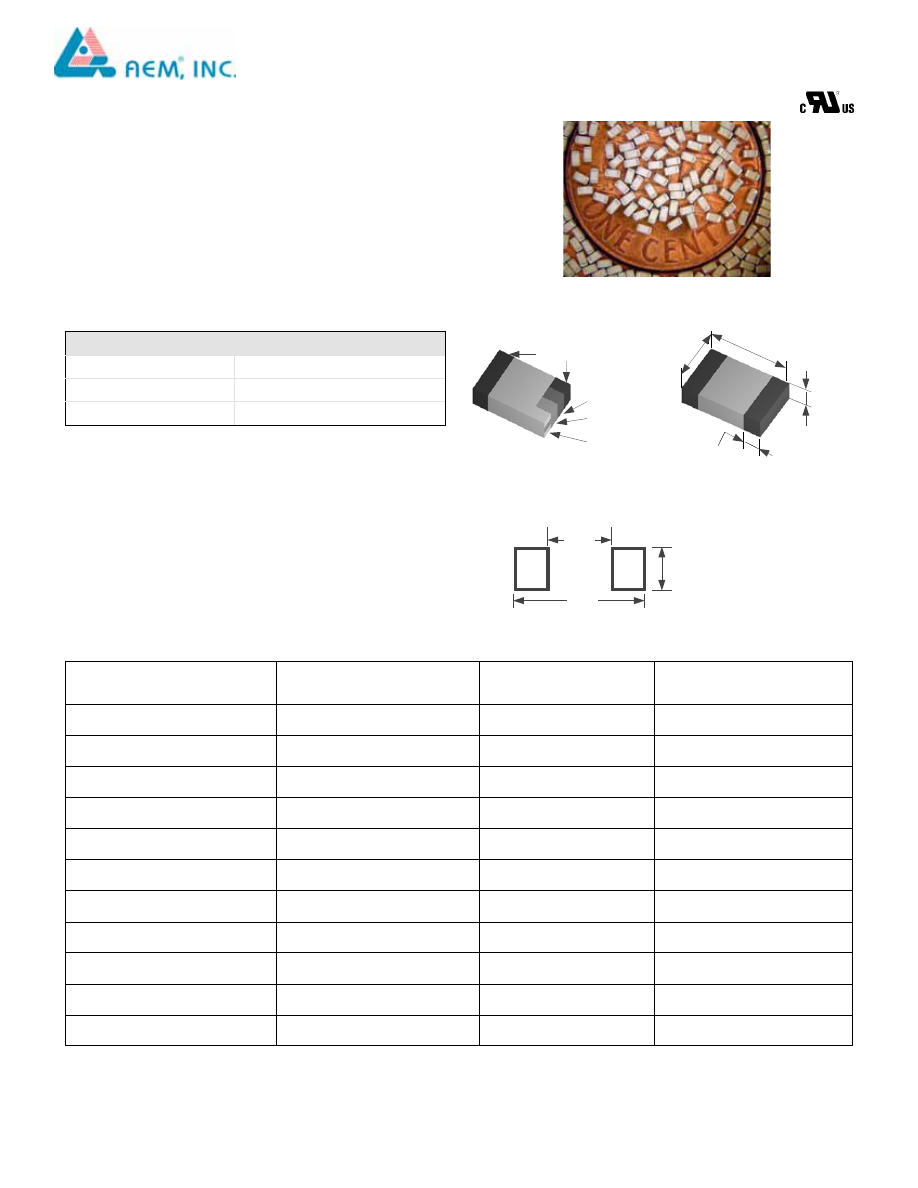

 0603 Fast Acting Surface Mount Fuses

% of current rating

Clear-time at 25

o

C

100% 4

hours

min.

250%

5 seconds max.

400%

0.05 seconds max.

Clear-Time Characteristics (Fast Acting):

Part Number

Current Rating

(A)

2



Voltage Rating

(VDC)

Nominal Cold DCR

(

Ω

)

1



F0603FA0500V032T

0.5

32

0.485

F0603FA0750V032T

0.75

32

0.254

F0603FA1000V032T

1.0

32

0.131

F0603FA1500V032T

1.5

32

0.059

F0603FA2000V032T

2.0

32

0.044

F0603FA2500V032T

2.5

32

0.032

F0603FA3000V032T

3.0

32

0.025

F0603FA3500V032T

3.5

32

0.024

F0603FA4000V032T

4.0

32

0.018

F0603FA5000V032T

5.0

32

0.013

F0603FA6000V024T

6.0

24

0.010

Ordering Information:

Agency Approval:

Recognized Under the Components

Program of Underwriters Laboratories, File Number: E232989.



Interrupting Ratings:

0.25A—1A        50A at rated voltage
1.5A—6A          35A at rated voltages

Shape and Dimensions:

SOLDER

FUSE ELEMENT

NICKEL
SILVER
METALLIZATION

0.031 ± 0.006

 (0.80± 0.15)



0.031 ± 0.006
(0.80 ± 0.15)



0.014 ± 0.006
(0.36 ± 0.15)



Patents:

U.S. Patent numbers 6,034,589, 6,228,230,

6,602,766, and other pending patents

0.110
(2.80)

0.024
(0.60)



0.039
(1.00)

Inch(mm)

Recommended Land Pattern:

1. Measured at

≤

 10% rated current and 25

o

C ambient .

2. Other current ratings are available. Please contact factory.

0.063 ± 0.006
(1.60 ± 0.15)



Features:

•

Multilayer monolithic structure with glass ceramic body and
silver fusing element

•

Silver termination with nickel and pure-tin solder plating,
providing excellent solderability

•

Compatible with both wave and reflow soldering processes

•

Operating temperature range: -55

o

C to +125

o

C

(with de-rating)

•

RoHS compliant

Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

6



0.00001

0.0001

0.001

0.01

0.1

1

10

0.1

1

10

100

Current (A)

Clear-Time (s)

SolidMatrix

®

 0603 Fast Acting Surface Mount Fuses

Average Clear-Time Curves

0.5A

0.75A

1.0A

1.5A

2.0A

2.5A

3.0A

3.5A

4.0A

5.0A

6.0A

Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

7



SolidMatrix

®

 0603 Fast Acting Surface Mount Fuses

I

2

t vs. t Curves

0.00001

0.0001

0.001

0.01

0.1

1

10

100

1000

10000

0.00001

0.0001

0.001

0.01

0.1

1

10

I

2

t (A

2

s)

Time (s)



6.0A
5.0A
4.0A
3.5A
3.0A
2.5A
2.0A
1.5A
1.0A
0.75A
0.5A



Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

8



% of current rating

Clear-time at 25

o

C

100%

4 hours min.

250%

5 seconds max.

400%

0.05 seconds max.

Clear-Time Characteristics (Fast Acting):

Part Number

Current Rating

(A)

2



Voltage Rating

(VDC)

Nominal Cold DCR

(

Ω

)

1



F0402FA0500V024T

0.5

24

0.380

F0402FA0750V024T

0.75

24

0.210

F0402FA1000V024T

1.0

24

0.120

F0402FA1500V024T

1.5

24

0.056

F0402FA2000V024T

2.0

24

0.035

F0402FA3000V024T

3.0

24

0.021

F0402FA4000V024T

4.0

24

0.014

Ordering Information:

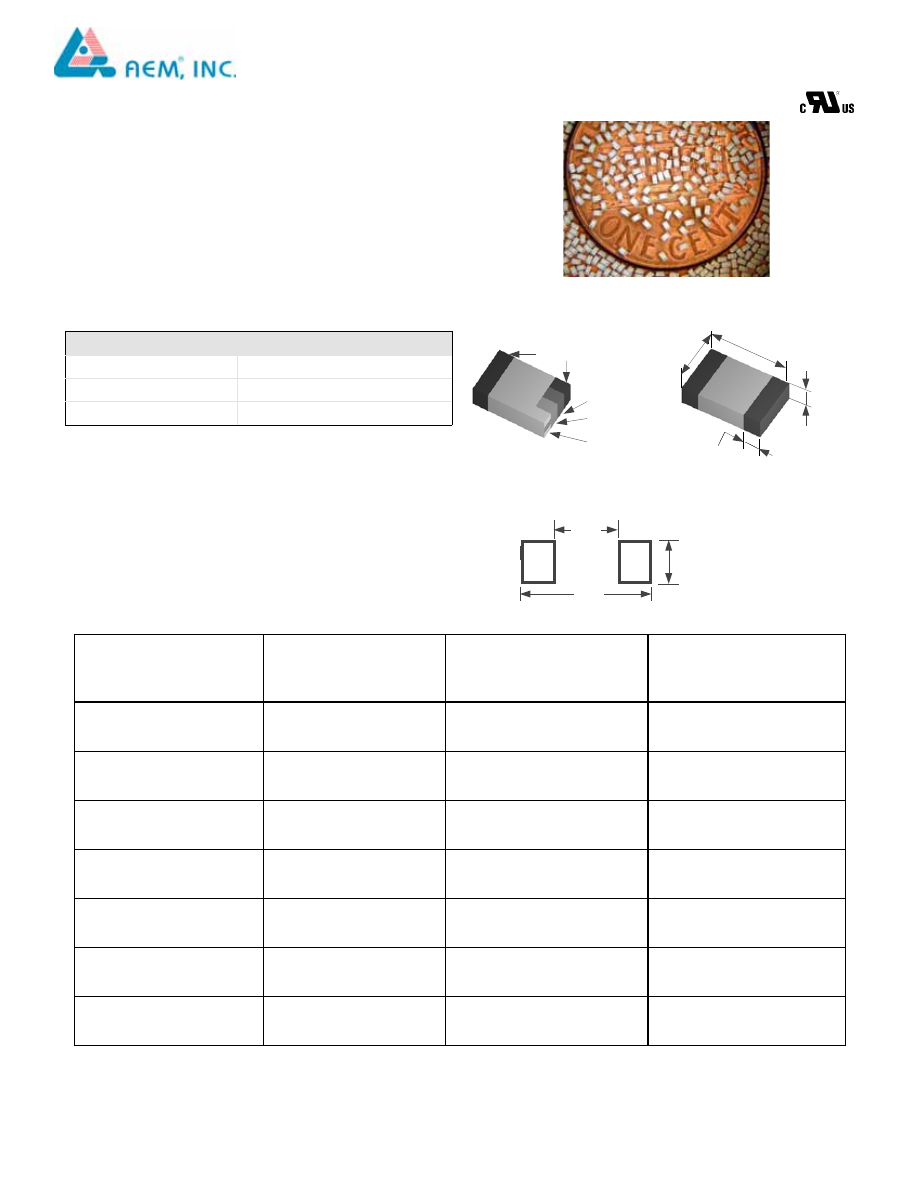

SolidMatrix

®

 0402 Fast Acting Surface Mount Fuses

Shape and Dimensions:

Recommended Land Pattern:

SOLDER

FUSE ELEMENT

NICKEL

SILVER
METALLIZATION

0.020 ± 0.004

 (0.51± 0.10)



0.039 ± 0.004
(1.00 ± 0.10)



0.020 ± 0.004
(0.51 ± 0.10)



0.010 ± 0.004
(0.25 ± 0.10)



0.063
(1.60)

0.016
(0.40)



0.028
(0.70)

Inch(mm)

Agency Approval:

Recognized Under the Components

Program of Underwriters Laboratories, File Number: E232989

Patents:

U.S. Patent numbers 6,034,589, 6,228,230,

6,602,766, and other pending patents

1. Measured at

≤

 10% rated current and 25

o

C ambient.

2. Other current ratings are available. Please contact factory.

Features:

•

Multilayer monolithic structure with glass ceramic body and
silver fusing element

•

Silver termination with nickel and pure-tin solder plating,
providing excellent solderability

•

Compatible with both wave and reflow soldering processes

•

Operating temperature range: -55

o

C to +125

o

C

(with de-rating)

•

RoHS compiant

Interrupting Ratings:

35A at rated voltage

Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

9



0.00001

0.0001

0.001

0.01

0.1

1

10

0.1

1

10

100

Cle

ar-Time (s

)

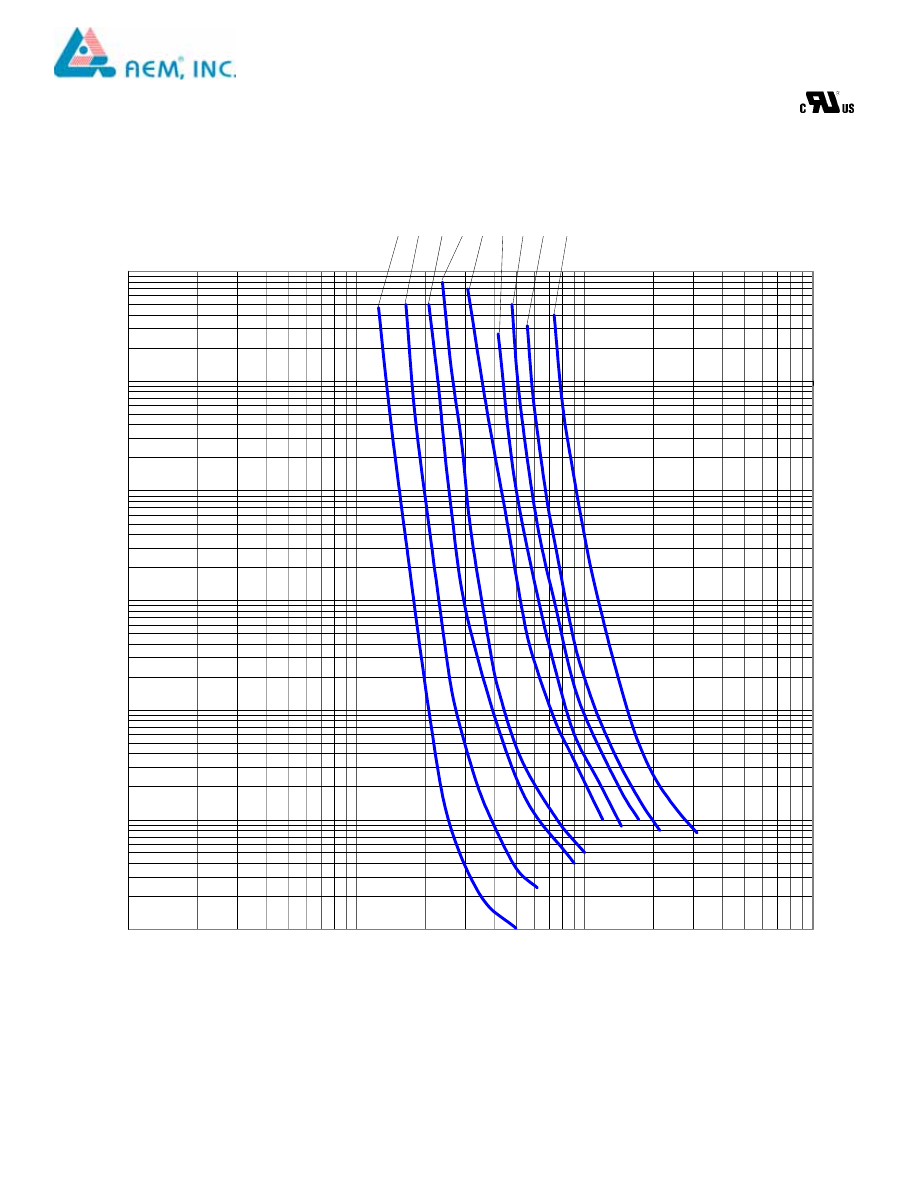

Average Clear-Time Curves



SolidMatrix

®

 0402 Fast Acting Surface Mount Fuses

Current (A)



0.5A

0.75A

1.0A

1.25A

1.5A

2.0A

2.5A

3.0A

4.0A



Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

10



0.0001

0.001

0.01

0.1

1

10

100

1000

0.00001

0.0001

0.001

0.01

0.1

1

10

I

2

t (A

2

s)

I

2

t vs. t Curves

SolidMatrix

®

 0402 Fast Acting Surface Mount Fuses

Time (s)



4.0A
3.0A
2.0A
1.5A
1.0A
0.75A
0.5A



Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

14



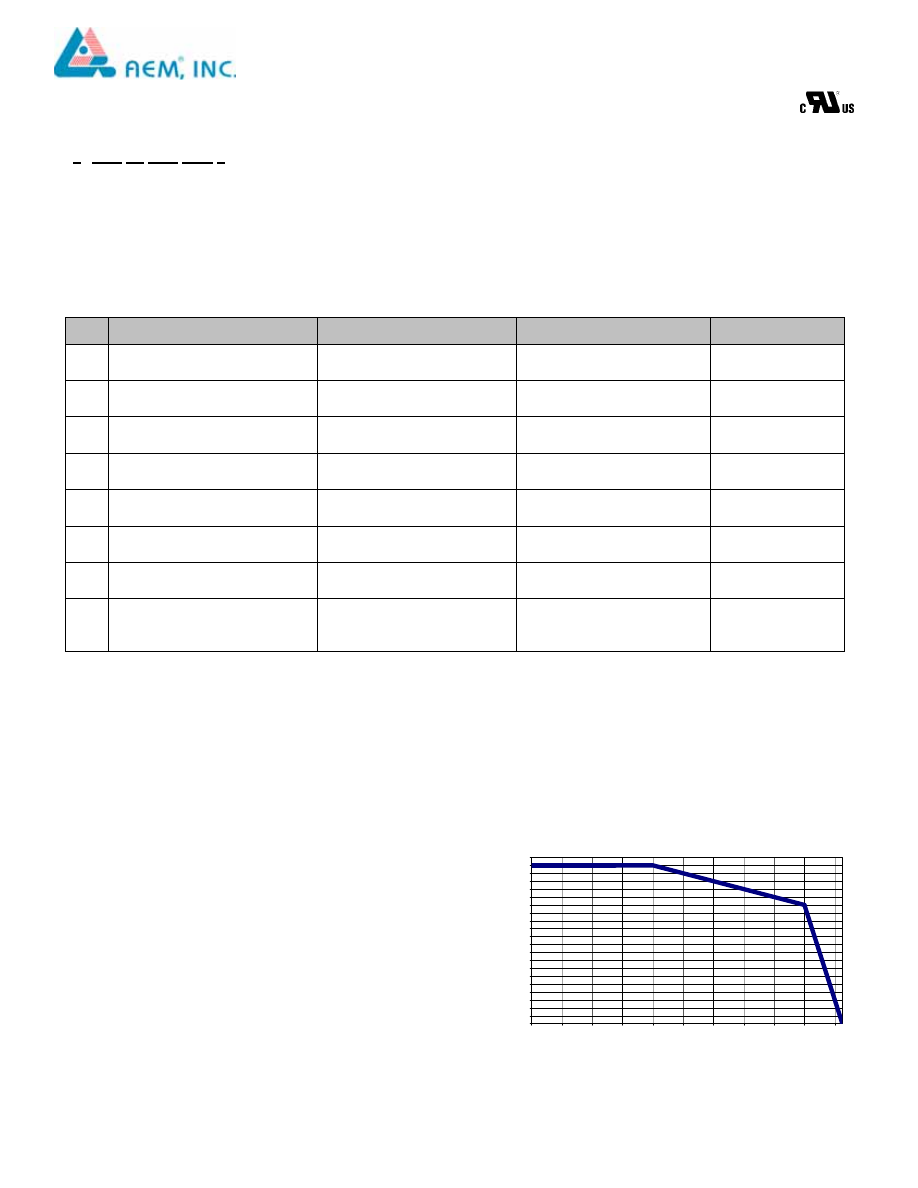

SolidMatrix

®

 Surface Mount Fuses

Reliability Tests:

Product Identification:



F   0402 FA 1000 V024 T

(1)  (2)     (3) (4)     (5)    (6)

(1)

Series code:

F — Chip Fuse

(2)

Size code

: Standard EIA Chip Size

(3)

Action code:

FA — Fast Acting; SB — Slow Blow

(4)

Current rating code:

1000 — 1000 mA

(5)

Voltage rating code:

V024 — 24 VDC

(6)

Package code:

T — Tape & Reel, B — Bulk

Electrical Specifications:

Clear-Time Characteristics:

 Same as specified on the Short Form Data Sheet

Insulation Resistance after Opening:

20,000 ohms minimum when cleared with rated voltage applied.

Fuse clearing under

low voltage conditions may result in lower after clearing insulation resistance values. (Note: Under normal fault condi-
tions (low or rated voltage conditions), AEM SolidMatrix fuses provide sufficient after clearing insulation resistance
values for circuit protection.)



Current Carrying Capacity:

100% rated current at +25ºC ambient for 4 hours minimum when evaluated per MIL-PRF-23419

Interrupt Ratings:

Same as specified on the Short Form Data Sheet

The ambient temperature affects the current carrying capacity of
fuses. When a fuse is operating at a temperature higher than 25

o

C,

the fuse shall be “de-rated”.

To select a fuse from the catalog, the following rule may be followed:
Catalog Fuse Current Rating = Nominal Operating Current / 0.75 /
% De-rating at the maximum operating temperature.

Example: At maximum operating temperature of 65

o

C, % De-rating is

90%. The nominal operating current is 4A. The current rating for fuse
selected from the catalog shall be:
4 / 0.75 / 90% = 5.9 or 6A.

Fuse Selection and Temperature De-rating Guideline:

Temperature Effect on Current Rating

0

5

10

15

20

25

30

35

40

45

50

55

60

65

70

75

80

85

90

95

100

105

-55

-35

-15

5

25

45

65

85

105

125

145

Maximum Operating Temperature (

o

C)

% De-rati

ng

Specifications and descriptions in this literature are as accurate as known at the time of publish, but are subject to change without notice.

No.

Test

Requirement

Test condition

Test reference

1  Soldering heat resistance

DCR change

≤



±

10%

No mechanical damage

One dip at 260

°

C for 60 sec.

MIL-STD-202
Method 210

2  Solderability

Minimum 95% coverage

One dip at 235

°

C for 5 sec.

MIL-STD-202
Method 208

3  Thermal shock

DCR change

≤



±

10%

No mechanical damage

100 cycles between -65

°

C

and +125

°

C

MIL-STD-202
Method 107

4  Moisture resistance

DCR change

≤



±

15%

No excessive corrosion

10 cycles

MIL-STD-202
Method 106

5  Salt spray

DCR change

≤



±

10%

No excessive corrosion

48 hour exposure

MIL-STD-202
Method 101

6  Mechanical vibration

DCR change

≤



±

10%

No mechanical damage

0.4” D.A. or 30 G between
5 – 3000 Hz

MIL-STD-202
Method 204

7  Mechanical shock

DCR change

≤



±

10%

No mechanical damage

1500 G, 0.5 ms, half-sine
shocks

MIL-STD-202
Method 213

8  Terminal strength

DCR change

≤



±

10%

No mechanical damage

30 sec. hanging for 1206
(1.5kg) and 0603 (0.5kg)
2 lb pushing for 0402



Rev. Apr. 05

11525 Sorrento Valley Road, San Diego, CA 92121, U.S.A.

www.aem-usa.com

Phone: (858)481-0210, Fax: (858)481-1123

15



SolidMatrix

®

 Surface Mount Fuses

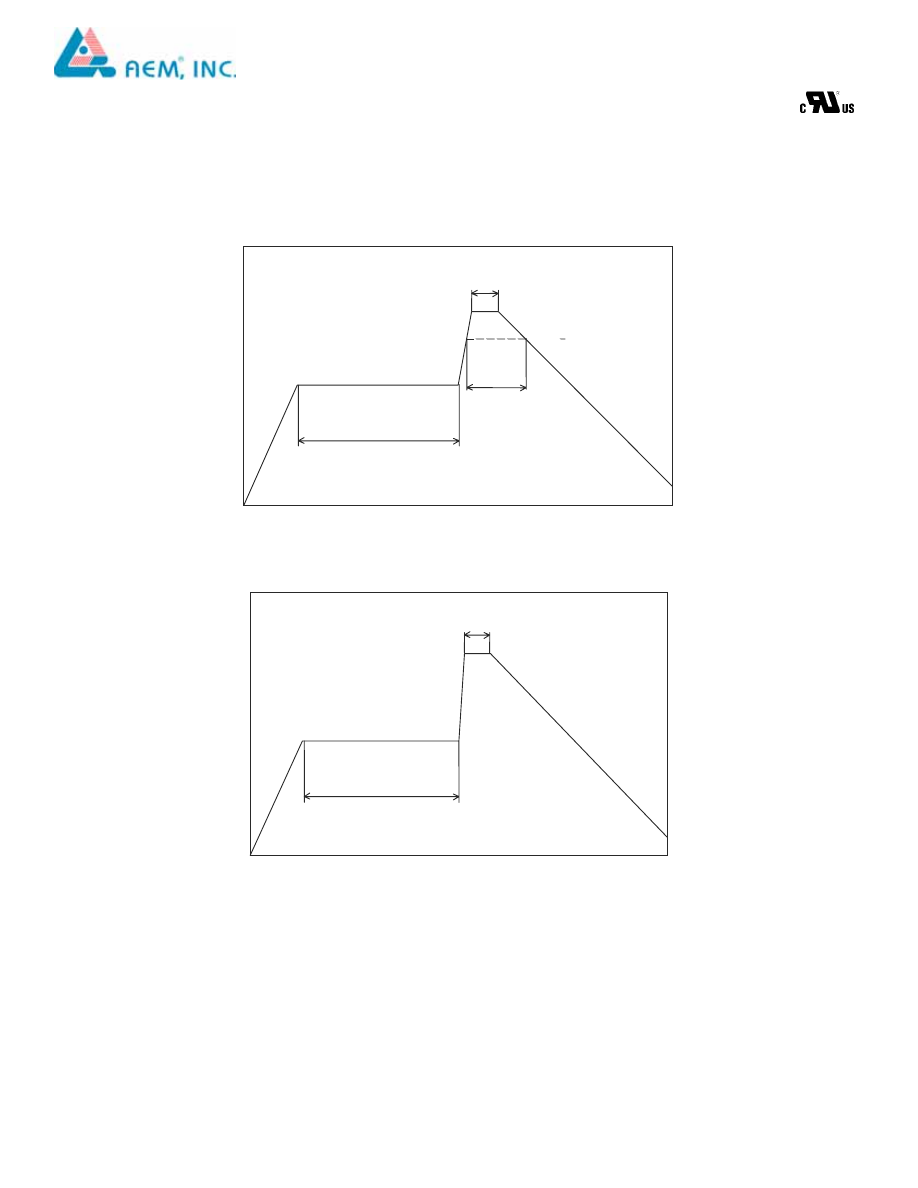

Recommended Temperature Profile

for Reflow Soldering

Soldering

10 Seconds Max.

Natural
Cooling

200°C

40 Seconds Max.

230°C

150°C

Preheat 60 – 120 Seconds Min.

Recommended Temperature Profile

for Wave Soldering

Soldering

10 Seconds Max.

Natural
Cooling

Preheat 60 – 120 Seconds Min.

Maximum peak temperature 260

°

C for maximum 60 seconds



Soldering Temperature Profiles
