Precision Thick Film Chip Resistor

CR Series

0.1% TO 1%, TCR ±50 TO ±100

SIZE: 0201/0402/0603/0805/1206/1210/2010/2512

RoHs Compliant





Towards Excellence in

Quality, Service & Innovation



PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

2 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

1.



SCOPE



1.3



This specification is applicable to lead and halogen free CR series precision thick film chip
resistors.

1.3



Lead free products mean lead free termination meets RoHS requirement. Pb contained in
glass   material of resistor element is exempted by RoHS directive.



1.3



The products for 0402, 0603, 0805, 1206, 1210, 2010 and 2512 are tested and passed
based on the test conditions and methods defined in AEC-Q200.



2.

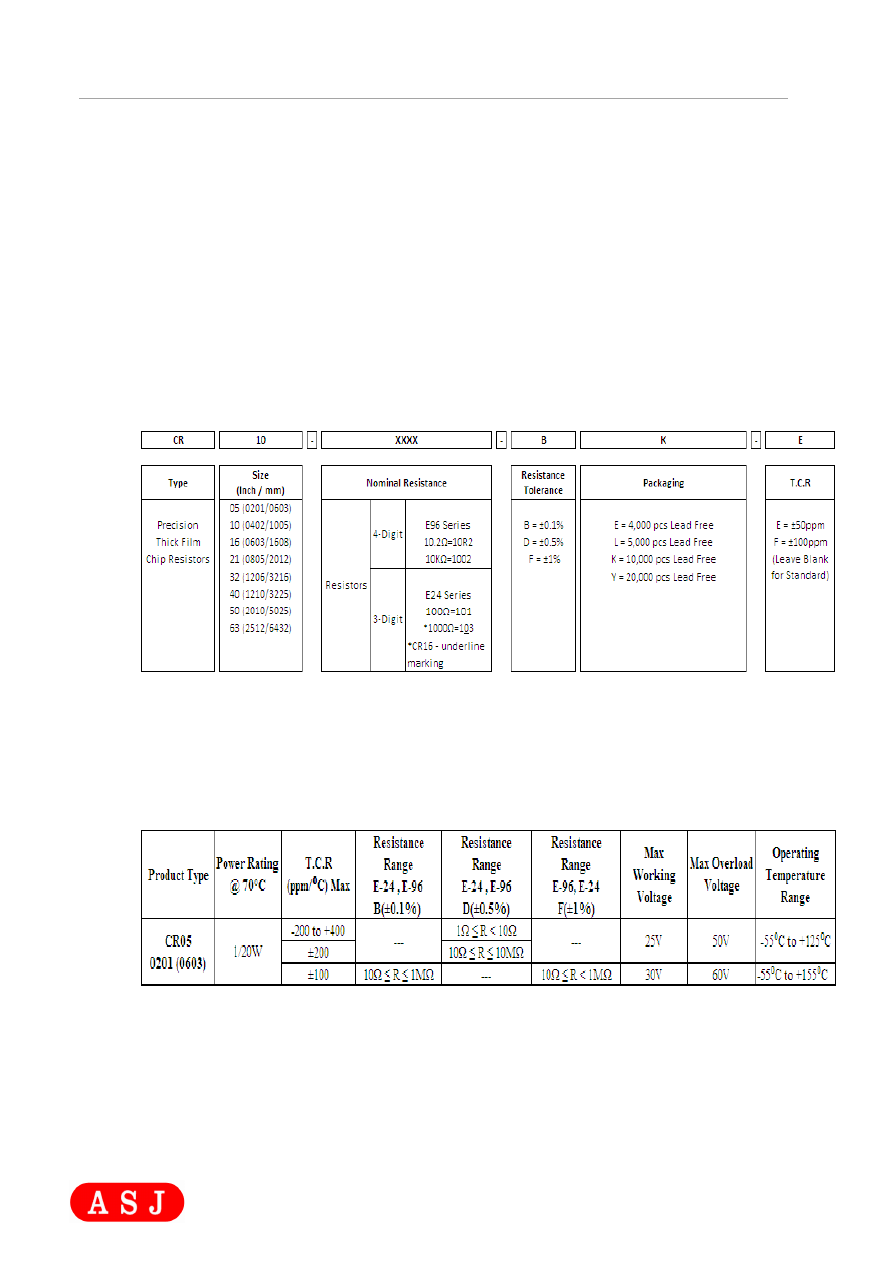

PART NUMBERING SYSTEM





 Part Numbering is made in accordance with the following system:





3.



RATING



3.3



Rated Power



3.1.1

Resistor Rated Power















PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

3 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification







3.2



Power Derating Characteristics

Rated Power shall be the load power corresponding to nominal wattage suitable for
continuous use at 70



C ambient temperature.  In case the ambient temperature

exceeds 70



C, reduce the load power in accordance with Derating curve in Fig. 1.

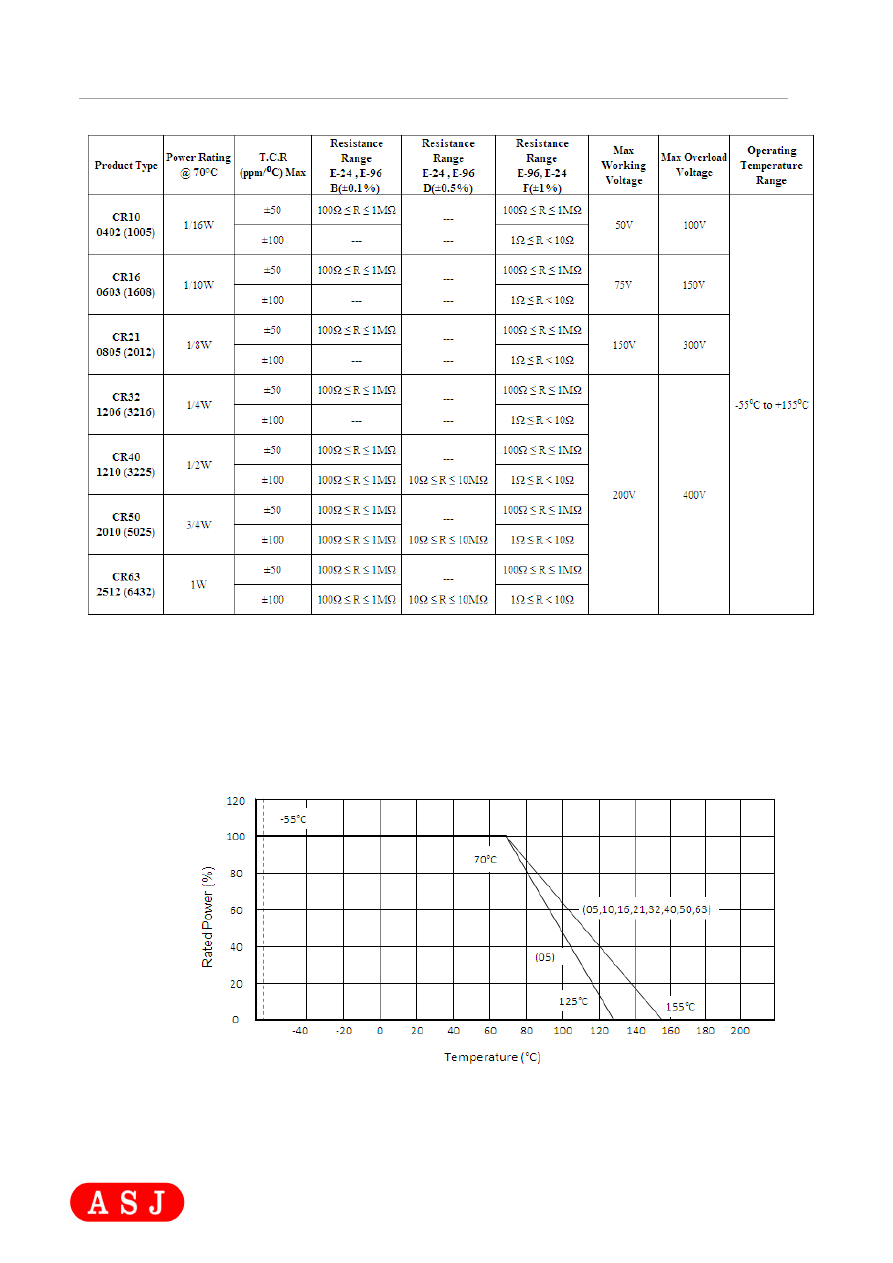

Fig.1 Power Derating Characteristics



PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

4 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

3.3



Standard Atmospheric Condition

Unless otherwise specified, the standard range of atmospheric conditions for
making measurements and tests is as follows:

Ambient Temperature   = + 5



C to +35



C

Relative Humidity

= < 85% RH

Air Pressure



= 86 kPa to 106kPa

If there may be any doubt about the results, measurement shall be made within the
following limits:

Ambient Temperature  = 20



  2



C

Relative Humidity

= 60 to 70% RH

Air Pressure



= 86 kPa to 106kP

3.4

Operating Temperature Range

-55



C to +155



C , (0201: ±200 to +400) : -55



C to +155



C)



3.5

Storage Temperature Range

-5



C to + 40



C



3.6

Flammability Rating

Tested in accordance to UL-94, V-0



3.7

Moisture Sensitivity Level Rating:

Level 1

3.8

Product Assurance ASJ resistor shall warranty 24 months from the date of shipment.

3.9



ASJ resistors are RoHS compliance in accordance to RoHS Directive 2011/65/EU.

























PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

5 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

3.10



Resistance, Resistance Tolerance and Temperature Coefficient of Resistance.




Table 1

Resistance Range

B (





0.1%)

E-96 E-24

D (





0.5%)

E-96 E-24

F (



 1%)

E-96 E-24

CR05

(0201)

10



 to 1M





10



 to 1M





10



 to 1M





CR10

(0402)

1



 to 1M





1



 to 1M





1



 to 1M





CR16

(0603)

1



 to 1M





1



 to 1M





1



 to 1M





CR21

(0805)

1



 to 1M





1



 to 1M





1



 to 1M





CR32

(1206)

1



 to 1M





1



 to 1M





1



 to 1M





CR40

(1210)

1



 to 1M





1



 to 1M





1



 to 1M





CR50

(2010)

1



 to 1M





1



 to 1M





1



 to 1M





CR63

(2512)

1



 to 1M





1



 to 1M





1



 to 1M







Temperature
Coefficient

Resistance

( TCR )




0.1%, 0.5%, & 1%
(0201 only)

10Ω ≤ R <1MΩ





 100ppm/



C



0.1% , 0.5% & 1%
(For all std product type)

100Ω≤ R <1MΩ




 50ppm/



C



1%
(For all std product type)

1Ω  ≤ R < 10Ω




 100ppm/



C



Zero Ohm Jumper < 0.05



 (Z,5%)



3.11



Rated Voltage

The rated voltage is calculated from the rated power and nominal resistance by the
following formula:




___

E    =



 P.R



Where   E :   Rated Voltage (V)





P :   Rated Power (W)
R :   Nominal Resistance (



)



In case the value calculated by the formula exceeds the maximum working voltage given in
Section 3.1.2, the maximum working voltage in Section 3.1.2 shall be regarded as the rated
voltage.


3.12

All product, product specifications and data are subject to change without notice to
improve reliability, function or design or otherwise.




PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

6 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

4.



MARKING ON PRODUCT



The nominal resistance shall be marked on the surface of each resistor

Part

Number

Color

Marking on Product

CR05

(0201)

-

No marking

CR10

(0402)

-

No marking

CR16

(0603)

Light Yellow

1)  Tolerance :





1.0% (F)



°

    Four Numerals Marking (E96 Series)

CR21

(0805)

Light Yellow



°

    0603 Three Characters Marking based on

       E-96 marking standard.

CR32

(1206)

Light Yellow



°

  0603 Three Characters with underline Marking

based on E-24 marking standard

CR40

(1210)

Light Yellow



CR50

(2010)

Light Yellow





CR63

(2512)

Light Yellow





4.1



Numeric Numbering

4.1.1

5% Tolerance:

Three Numerals Marking

First 2 digits are significant figures, third digit is number of zeros. Letter R is
decimal point.

Example

Nominal Resistance

Marking

Remarks

1





1R0

1 X 10

0

 =  1

10





100

10 X 10

0

 = 1 0

100





101

10 X 10

1

 = 1 00

4.7K





472

47 X 10

2

 = 47 00

47K





473

47 X 10

3

 = 47 000

470K





474

47 X 10

4

 = 47 0000

4.7M





475

47 X 10

5

 = 47 00000



















PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

7 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

4.1.2



1% Tolerance :

Four Numerals  Marking



First 3 digits are significant figures, fourth digit is number of zeros

.

Examples:

Nominal Resistance

Marking

Remarks

1





1R00

1 X 10

0

 = 1

10





10R0

10 X 10

0

 = 10

100





1000

100 X 10

0

 = 100

4.7K





4701

470 X 10

1

 = 470 0

47K





4702

470 X 10

2

 = 470 00

470K





4703

470 X 10

3

 = 470 000

1M





1004

100 X 10

4

 = 100 0000





4.1.3



0603 1% Tolerance:

Three Character E-96 Marking Standard.



The first 2 digits for the 3 digits E-96 part marking standard (Refer Table 2 & 3).

The third character is a letter multiplier

:



Nominal resistance

Marking

Remark

33.2





51 X

332 X 10

-1







150





18 A

150 X 10

0







4.99K





68 B

499 X 10

1







1 0.2K





02 C

102 X 10

2







100K





01 D

100 X 10

3































PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

8 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

4.1.3.1



EIA-96 Marking Scheme

Table 2 Significant figures

Significant

Symbol

Significant

Symbol

Significant

Symbol

Significant

Symbol

Figures

Figures

Figures

Figures

100

01

178

25

316

49

562

73

102

02

182

26

324

50

576

74

105

03

187

27

332

51

590

75

107

04

191

28

340

52

604

76

110

05

196

29

348

53

619

77

113

06

200

30

357

54

634

78

115

07

205

31

365

55

649

79

118

08

210

32

374

56

665

80

121

09

215

33

383

57

681

81

124

10

221

34

392

58

698

82

127

11

226

35

402

59

715

83

130

12

232

36

412

60

732

84

133

13

237

37

422

61

750

85

137

14

243

38

432

62

768

86

140

15

249

39

442

63

787

87

143

16

255

40

453

64

806

88

147

17

261

41

464

65

825

89

150

18

267

42

475

66

845

90

154

19

274

43

487

67

866

91

158

20

280

44

499

68

887

92

162

21

287

45

511

69

909

93

165

22

294

46

523

70

931

94

169

23

301

47

536

71

953

95

174

24

309

48

549

72

976

96











Table 3 Multiplier

Symbol

Multiplier

Symbol

Multiplier

A

10

0



G

10

6



B

10

1



H

10

7



C

10

2



X

10

-1



D

10

3



Y

10

-2



E

10

4







F

10

5

















PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

9 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

I

2

H

I

1

I

1

I

2

W

5.



DIMENSIONS, CONSTRUCTIONS AND MATERIALS



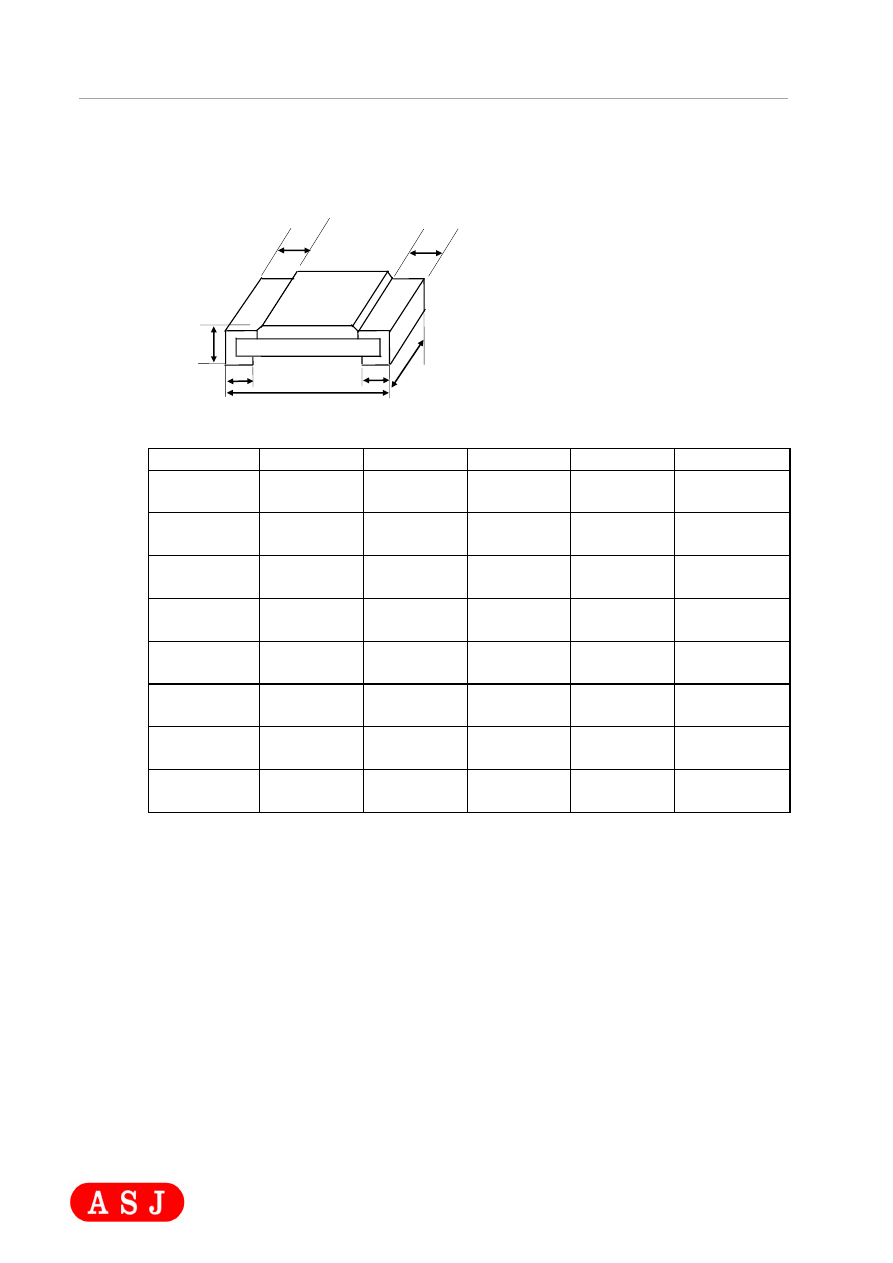

5.3



Dimensions









                                                                                                                           Unit: Inches (Millimeters)

CODE

L

W

H

I

1



I

2



CR05

0.024±0.001

0.012±0.001

0.009±0.001

0.006±0.002

0.006±0.002

(0201)

(0.60±0.03)

(0.30±0.03)

(0.23±0.03)

(0.15±0.05)

(0.15±0.05)

CR10

0.040±0.004

0.020±0.002

0.012±0.002

0.008±0.004

0.010±0.004

(0402)

(1.00±0.10)

(0.50±0.05)

(0.30±0.05)

(0.20±0.10)

(0.25±0.10)

CR16

0.063±0.004

0.031±0.004

0.018±0.004

0.012±0.004

0.012±0.004

(0603)

(1.60±0.10)

(0.80±0.10)

(0.45±0.10)

(0.30±0.15)

(0.30±0.15)

CR21

0.079±0.006

0.049±0.004

0.020±0.004

0.014±0.008

0.014±0.004

(0805)

(2.00±0.10)

(1.25±0.10)

(0.50±0.10)

(0.35±0.20)

(0.35±0.15)

CR32

0.118±0.004

0.060±0.004

0.020±0.004

0.016±0.008

0.014±0.004

(1206)

(3.05±0.10)

(1.55±0.10)

(0.50±0.10)

(0.45±0.20)

(0.35±0.15)

CR40

0.118±0.004

0.100±0.004

0.022±0.004

0.020±0.008

0.020±0.008

(1210)

(3.05±0.10)

(2.55±0.10)

(0.55±0.10)

(0.50±0.20)

(0.50±0.20)

CR50

0.200±0.008

0.098±0.008

0.022±0.004

0.024±0.008

0.024±0.008

(2010)

(5.00±0.20)

(2.50±0.20)

(0.55±0.10)

(0.60±0.20)

(0.60±0.20)

CR63

0.250±0.008

0.126±0.008

0.022±0.004

0.024±0.008

0.024±0.008

(2512)

(6.30±0.20)

(3.20±0.20)

(0.55±0.10)

(0.60±0.20)

(0.60±0.20)














L

PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

10 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

6.



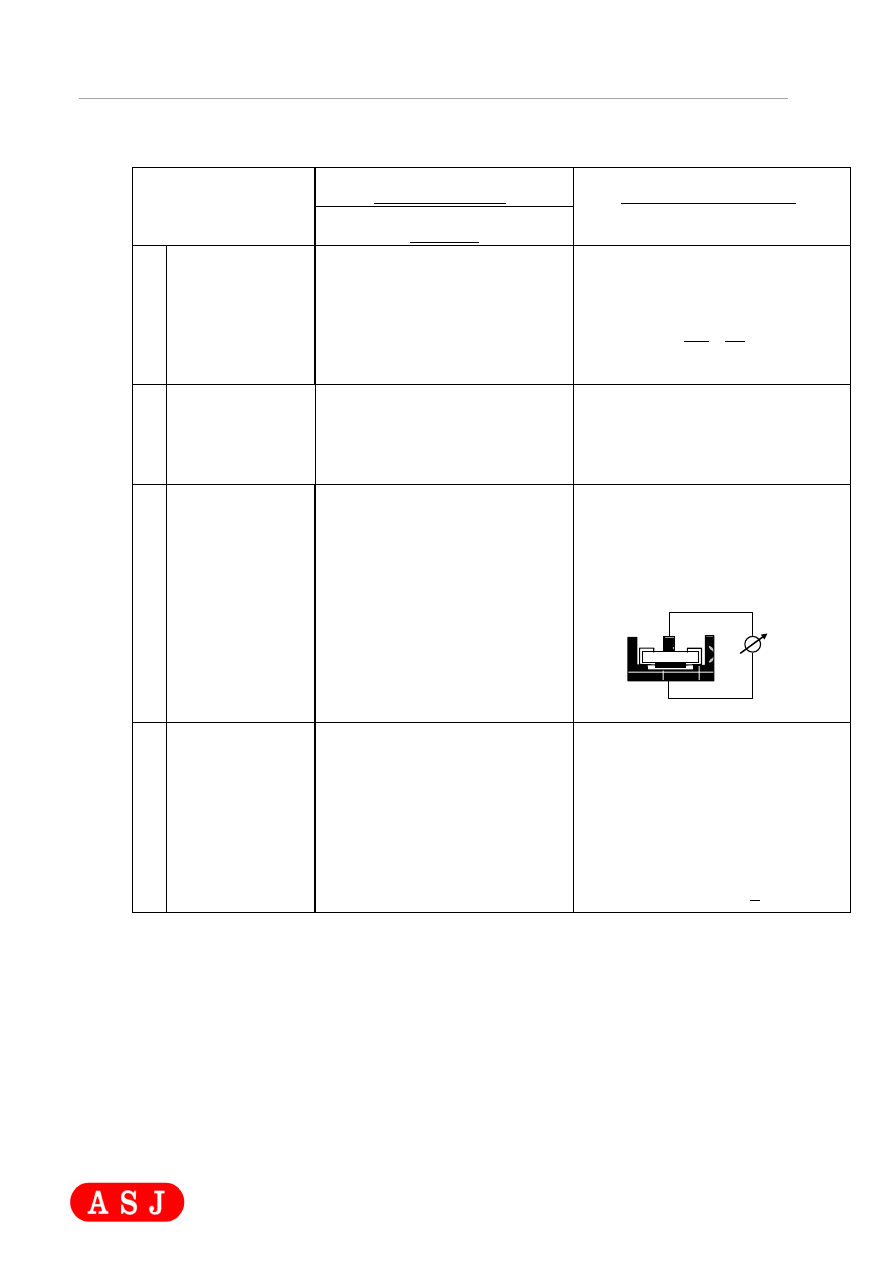

ELECTRICAL CHARACTERISTICS AND TEST CONDITIONS



CHARACTERISTICS

SPECIFICATIONS

TESTING CONDITIONS

Resistance



1

Resistance
Temperature
Coefficient

Refer Section 3.5 Table 1







MIL-STD-202 Method 304

Measure R at t

o

=25

0

C and after 45

minutes measure R at t=125

0

C.

Calculation :

TCR (ppm/

0

C)= R-R

0

 * 1  *10

6



                             R

0

 t-t

0



2

Short Time
Overload

0.1%, 0.5%, 1%: ±(1.0%+0.05Ω)



JIS C 5201-1 4.13

Apply at 2.5 times rated voltage for 5
seconds.
Applied voltage shall not exceed
maximum overload voltage or current.

3

Insulation
Resistance

> 10G





JIS C 5201-1 4.6

Apply (100

±15)

VDC for 1 minute.

Measured the insulation resistance
between electrodes and insulating
enclosure or between electrodes and
base.








4

Dielectric
Withstanding
Voltage

No failure of resistor such as short-
circuit, burning, breakdown.

JIS C 5201-1 4.7

Apply 500VAC for 1 minute ±5secs for
chip



 0805.

Apply 300VAC for 1 minute ± 5secs
for chip 0402 & 0603
Apply 50VAC for 1 minute  ± 5secs for
0201
The variation in relation to the initial
resistance shall be within + 1%.










PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

11 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

5

Intermittent
Overload



(5%+0.1



) for 1% tolerance

resistor



IEC 60115-1 4.39

2.5 times of rated voltage or maximum
overload voltage whichever is less for 1
sec ON and 25 secs OFF.
Total 1000       cycles.



6

Terminal Strength



Tolerance resistor.
With no evidence of mechanical
damage after releasing the pressure.




 (0.5%+ 0.05



) for 1%



JIS C 5201-1 4.16 / AEC Q200-005

Test 1: The resistor mounted on the
board applied 5N pushing force on the
sample rear for 10 sec.
Test 2: The resistor mounted on the
board slowly add force on the sample
rear until the sample termination is
breakdown.

7

Resistance to
soldering heat




 (0.5%+0.05



) for 1% tolerance

resistor

MIL-STD-202 Method 210

Solder bath method
Resistor dipped entirely in solder bath
of 260



 5



C for

10    sec.
After which the sample shall be left at
ambient temperature for 1~ 2 hrs
before measurement.

8

Temperature
Cycling



 (0.5%+0.05



) for 1%

tolerance resistor


JESD 22 Method JA-104

1000 cycles (-55



C to 125



C)

measurement at 24 ± 2 hours after test
conclusion.

9

Resistance to damp
Heat ( Humidity )



 (1%+0.1



) for 1%

tolerance resistor

MIL-STD-202 Method 103

1000 hours 40



 2°C / 90 ~ 95%RH

Note: Specified condition 10% of
operating power.
Measurement at 24 ± 2 hours after test
conclusion.

10  Loadlife



 (1.0%+0.05



) for 1%  tolerance

resistor

MIL-STD-202 Method 108

At 70



 3



C Apply DC rated voltage at

90minutes On, 30minutes Off  for 1000



0

48

hours

Sample shall be left at ambient
temperature for 1~ 2 hrs after test
before measuring final resistance.

11  Solderability

> 95% Coverage at all terminal

J-STD-002



For both Leaded & SMD. Electrical
test not required.
Magnification 50 X. Conditions:
Leaded: Method A @ 235°C, category
3.












+40
- 0

PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

12 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

6.1



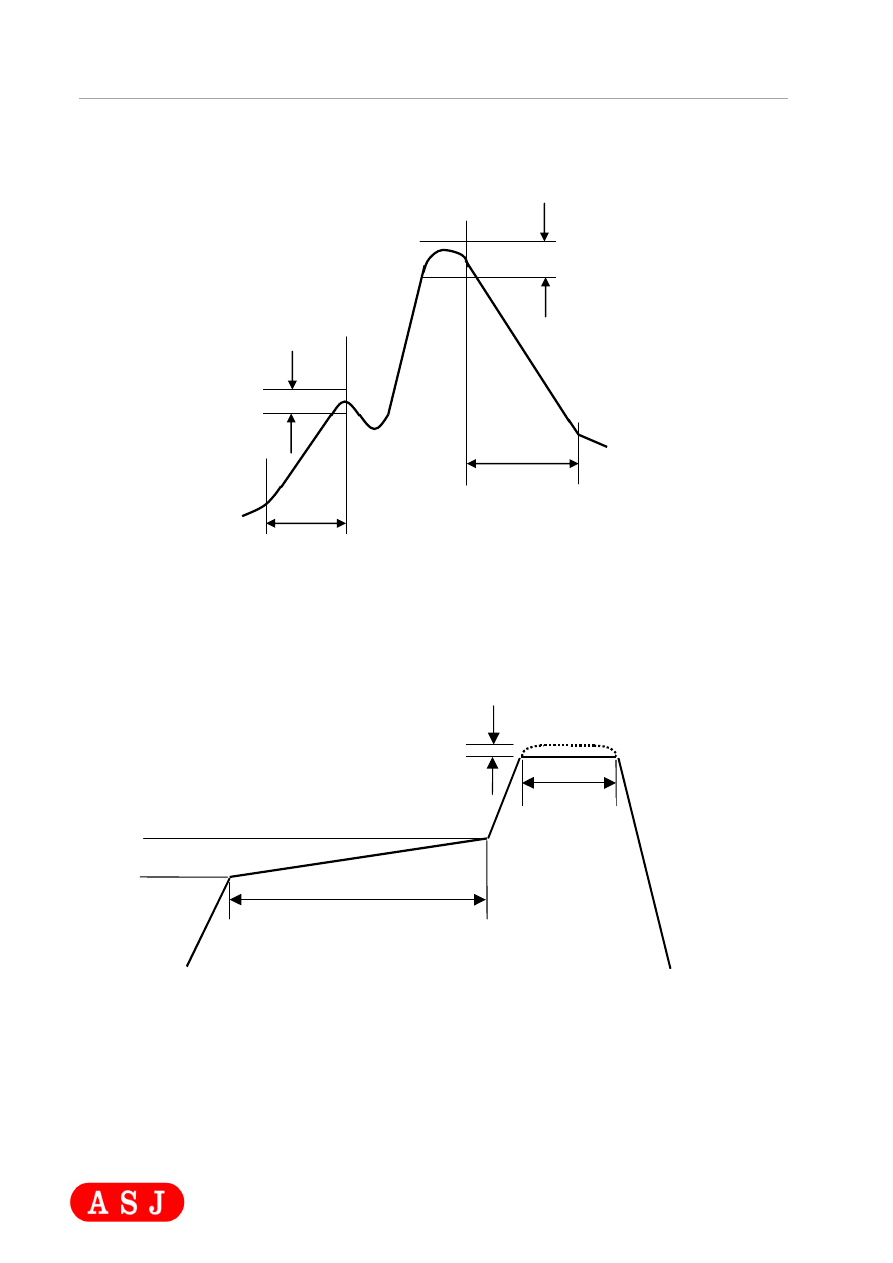

Soldering Profile



6.1.1

IR Reflow


























6.1.2



Wave Soldering










245~260



C

Double wave 4~6 seconds

Soldering temperature

40~60 seconds

30~45 seconds

Pre-heat zone

Pre-heat temperature

90~130



C

(Soldering side)

130~180



C

Reflow zone

30~40 seconds

Pre-heat zone 60~120 seconds

230



C ~ 250



C

PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

13 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

7.



TAPING



7.1

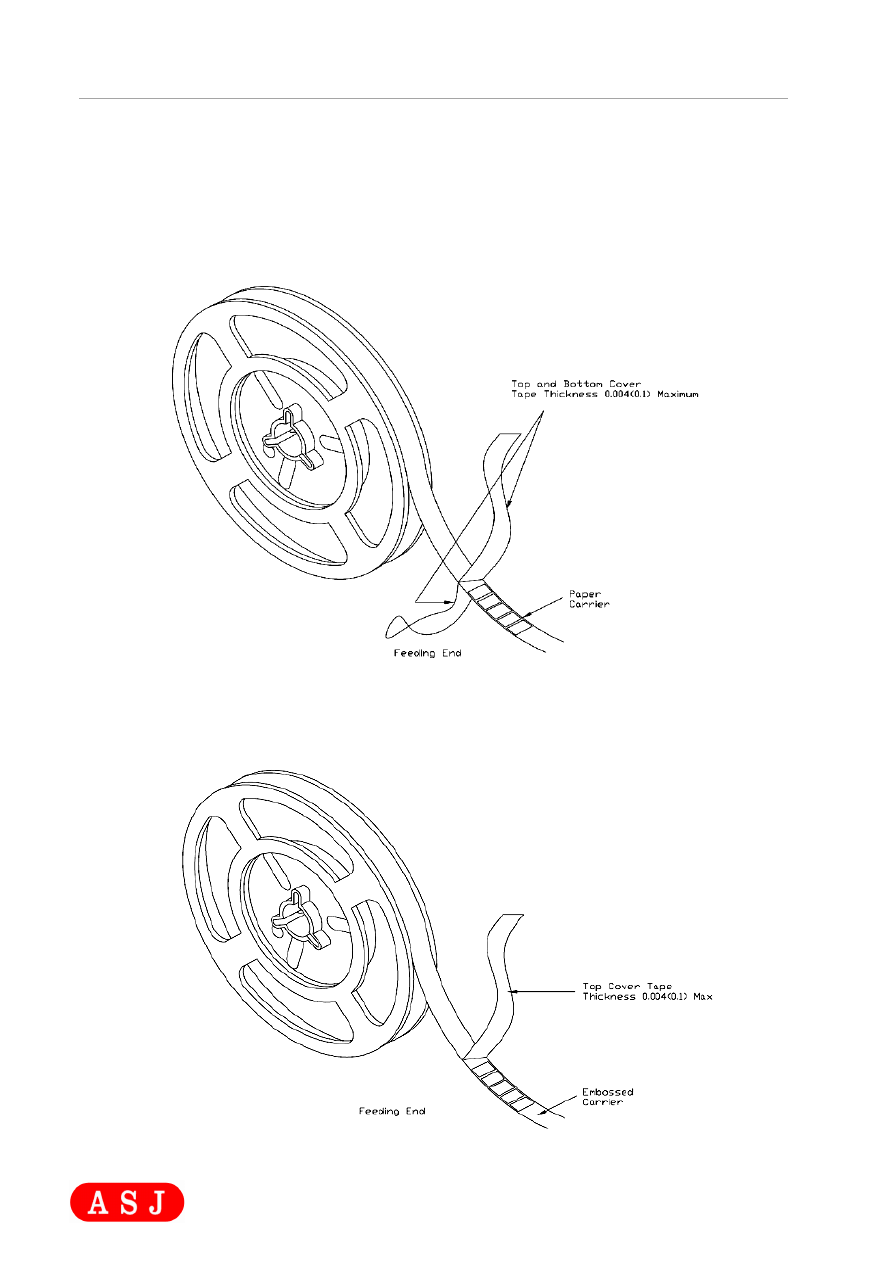

Structure of Taping







Paper Carrier
















Embossed Plastic Carrier








PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

14 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification



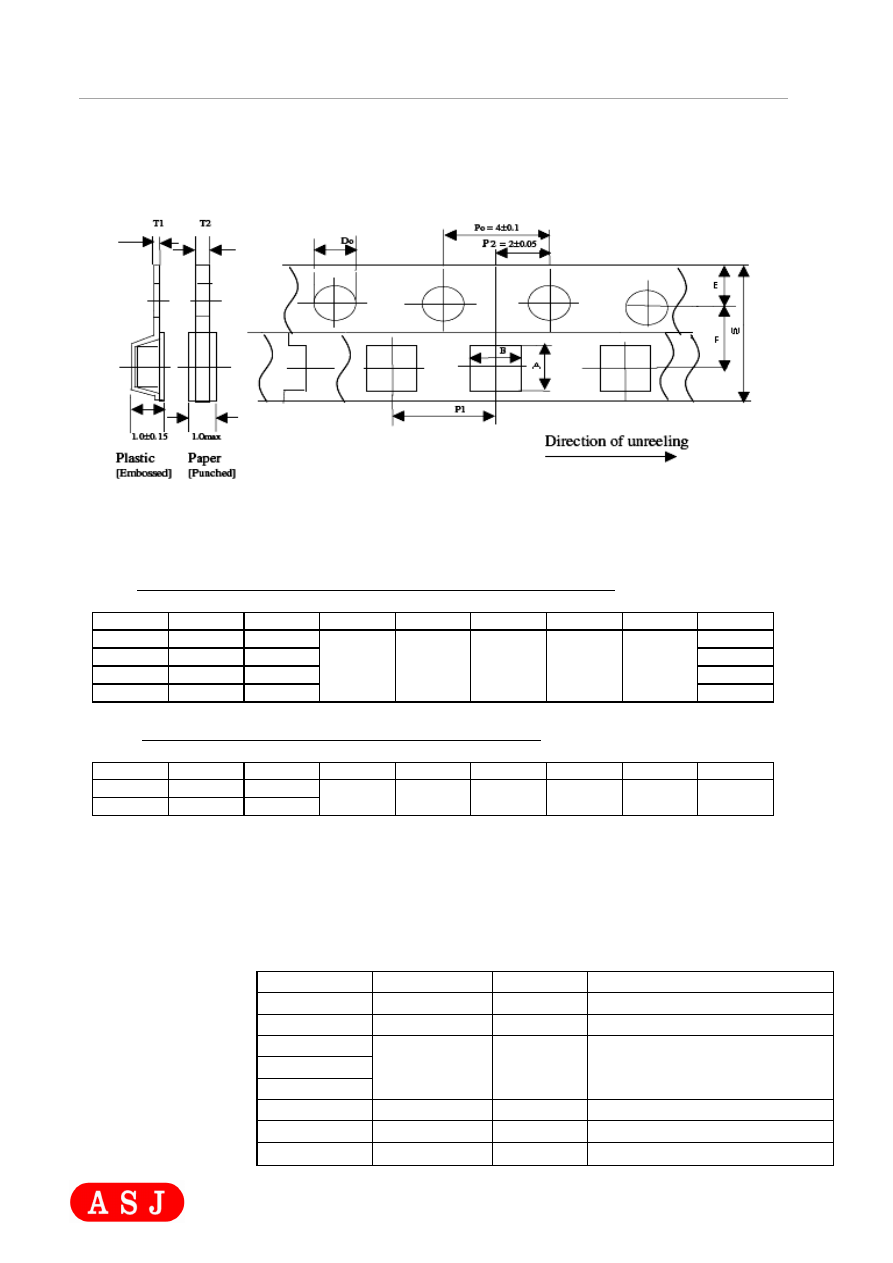

7.2



Dimension



7.5.1

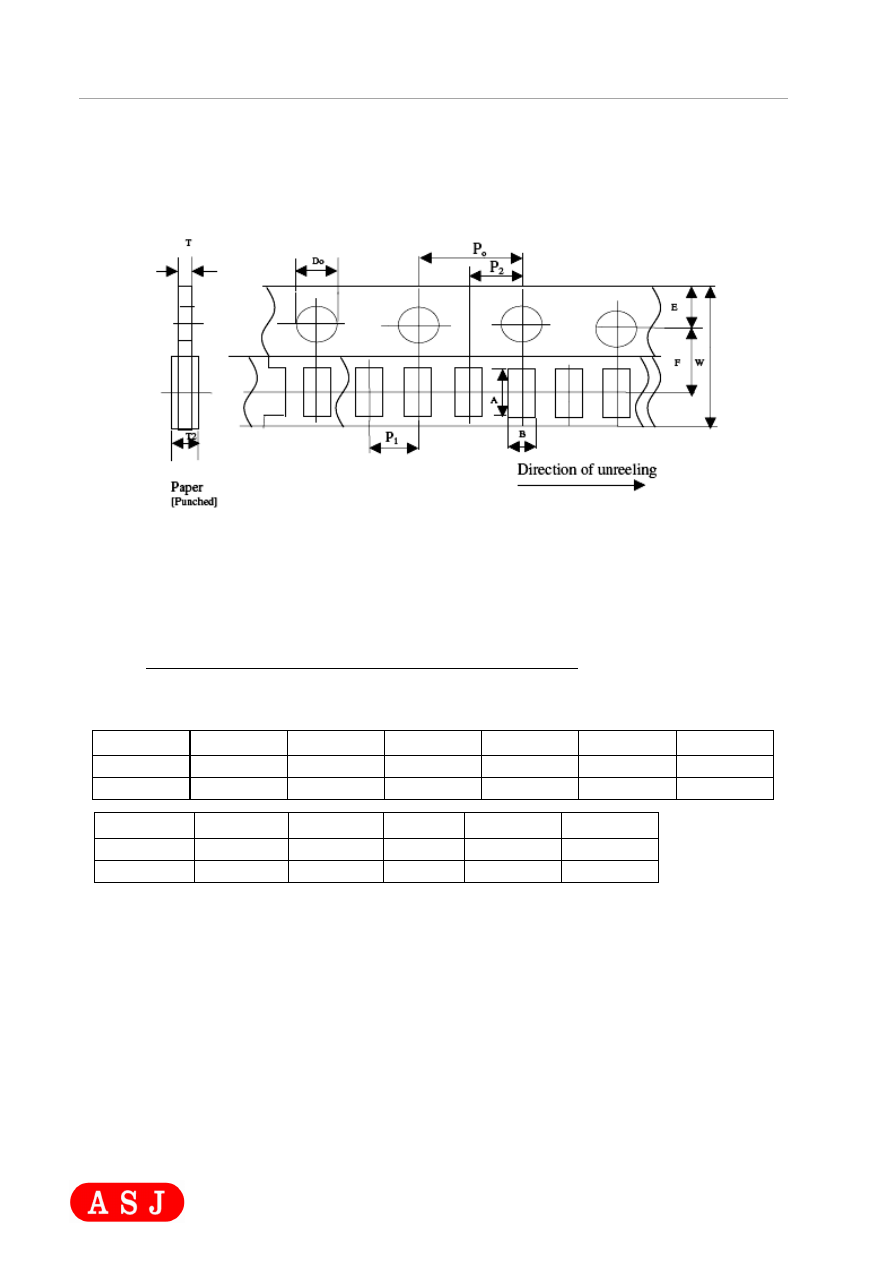

Dimension of Punched Paper Tape Carrier System (CR -05 & 10)








Remark : Pitch tolerance over any 10 pitches of Po is



 0.2 mm






               Dimension of Punched Paper Tape Carrier System (CR- 05 & 10)



















                                                                    (unit : mm)



Code

A

B

W

E

F

P

1



CR05

0.75



 0.1

0.45



 0.1

8.0



 0.2

1.75



 0.1

3.5



 0.05

2.0



 0.05

CR10

1.15



 0.1

0.65



 0.05

8.0



 0.2

1.75



 0.1

3.5



 0.05

2.0



 0.05






















Code

P

2



P

0



D

0



T

2



T

CR05

2.0



 0.05

4.0



 0.1

1.5

0.53max

-

CR10

2.0



 0.05

4.0



 0.1

1.5

0.35±0.1

-

PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

15 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

7.5.2



Dimension of Punched Paper Tape Carrier System /Plastic Embossed
Carrier System
(CR16, 21, 32 & 40)






Remark :  Pitch tolerance over any 10 pitches of Po is



 0.2 mm



              Dimension of Punched Paper Tape Carrier System (CR - 16, 21, 32, 40)


Code

A

B

W

E

F

P1

Do

T2

CR16

1.9



 0.1

1.1



 0.1











0.60



 0.1

CR21

2.4



 0.1

1.65



 0.1

8.0



 0.2

1.75



 0.1

3.5



 0.05

4.0



 0.1

1.5





0

0.1



0.75



 0.1

CR32

3.5



 0.1

1.9



 0.1











0.75



 0.1

CR40

3.5



 0.1

2.8



 0.1











0.75



 0.1



Dimension of Plastic Embossed Carrier System (CR -50, 63)



Code

A

B

W

E

F

P1

Do

T1

CR50

5.4



 0.2

2.9



 0.2

12



 0.2

1.75



 0.1

5.5



 0.05

4.0



 0.1

1.5





0

0.1



0.2



 0.10

CR63

6.6



 0.2

3.6



 0.1




















7.7

Packaging





7.7.1



Taping

7.7.1.1



Quantity – Tape and Reels

Code

Quantity

Model

Remarks

CR05

10000 pcs

7” reel

20 000 or 50 000 pcs on request

CR10

10000 pcs

7” Reel

10” Reel upon request

CR16





10” & 13” Reel for

10 000 or 20 000 pcs

on request

CR21

5000 pcs

7” Reel



CR32





CR40

5000 pcs

7” Reel

-

CR50

4000 pcs

7” Reel

-

CR63

4000 pcs

7” Reel

-

PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

16 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

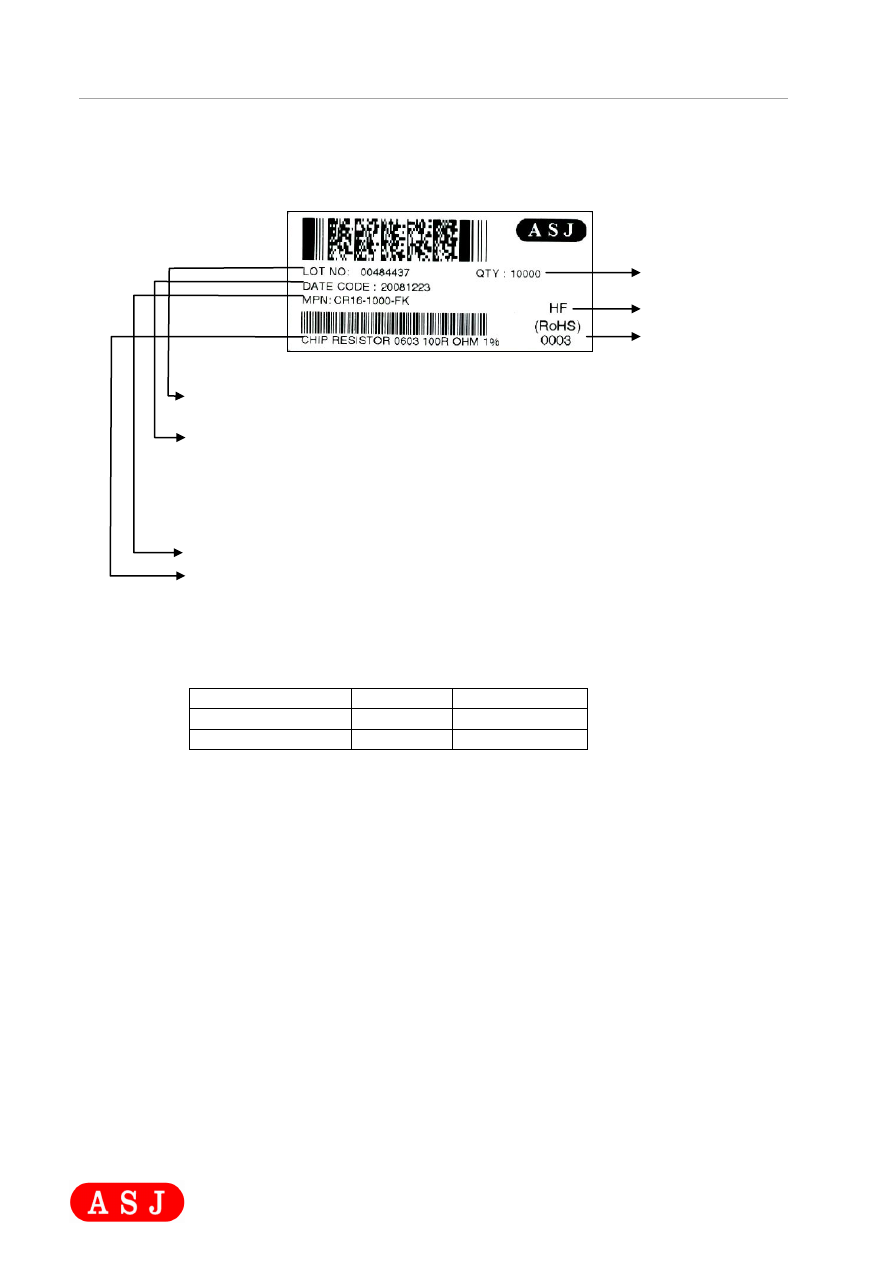

7.7.2



Identification

Production  label  that  indicates  the  8  digits  lot  number,  product  type,  resistance  value
and tolerance shall be pasted on the surface of each reel.





















































Lot Number

:

8 digits running numbers







Date Code

:

YYYYMMDD








YYYY  -

Year







MM

-

Month







DD

-

Date






Manufacturing Part number





Part Description.





7.7.3



Packaging Reel Box



Dimension

Reel Box

Number of Reels

185 × 60 × 186 mm

25K Box

5

185 × 120 × 186 mm

50K Box

10























Quantity

RoHS Compliance

Halogen Free

PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

17 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

7.7.4



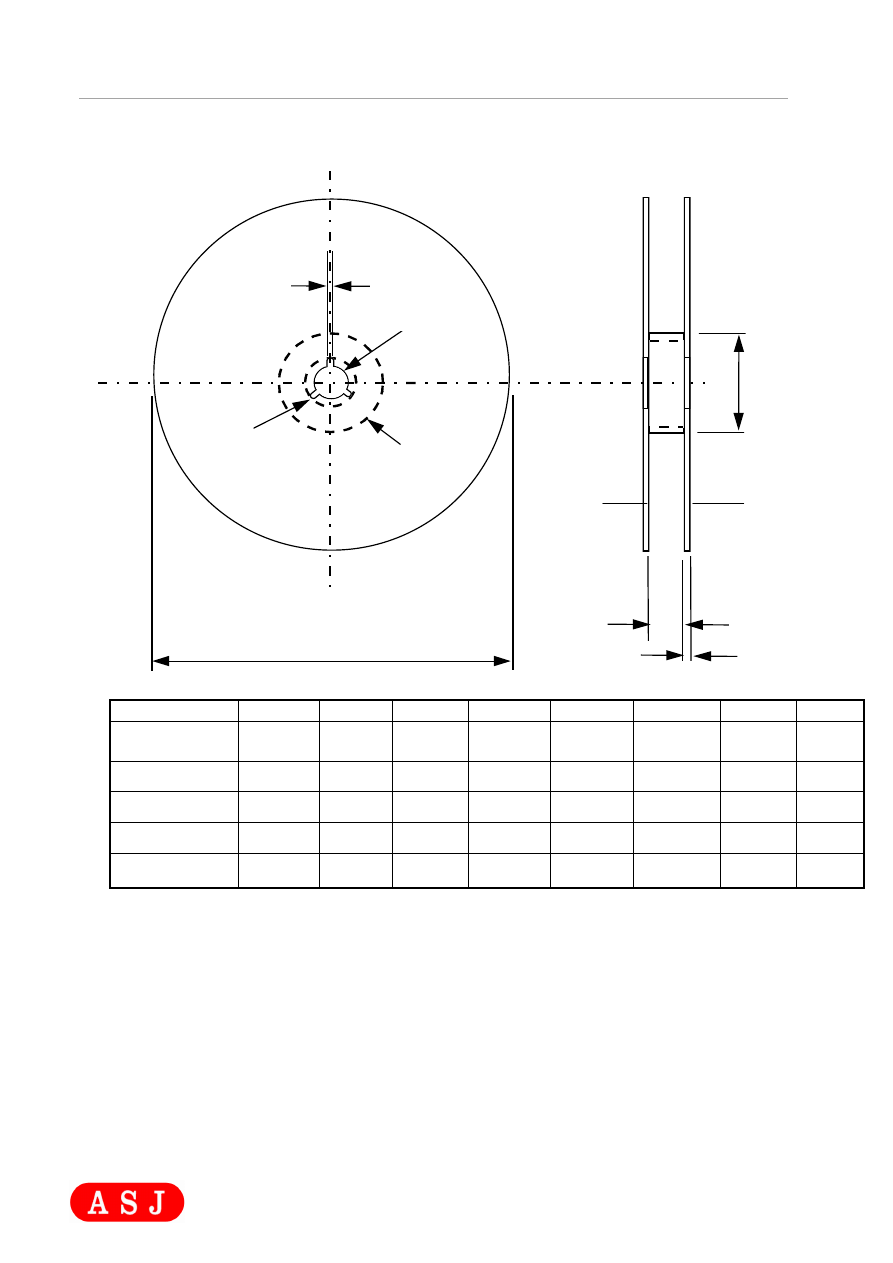

Reel Dimensions



W

t

A

r

D

C

B

B





Model

A

B

C

D

W

W

1

t

r

7”Reel (5K)
(except 0402 10K)



178



2.0



60min

13



 0.2



2.0



 0.5

11



 0.1

14.4 max

1.0



 0.1

1.0

7”Reel (4K)



178



2.0



60min

13



 0.2



2.0



 0.5

13



1.0

14.4 max

1.2



 0.1

1.0

7’’Reel (10K)



178



2.0



60min

13



 0.2



2.0



 0.5

11



 0.1

14.4 max

1.0



 0.1

1.0

10”Reel (10K)



254



2.0



60min

13



 0.2



2.0



 0.5

11



 1.0

14.4 max

1.5



 0.1

1.0

13”Reel
(20K, 50K)



330



2.0



60min

13



 0.2



2.0



 0.5

11



 1.0

14.4 max

2.1



 0.1

-
















W

1



PRECISION THICK FILM CHIP RESISTOR



CR Series



DS-ENG-002

Page:

18 of 18





     Towards Excellence in

Quality, Service & Innovation











Product Specification

SMC

A

C

B

8.



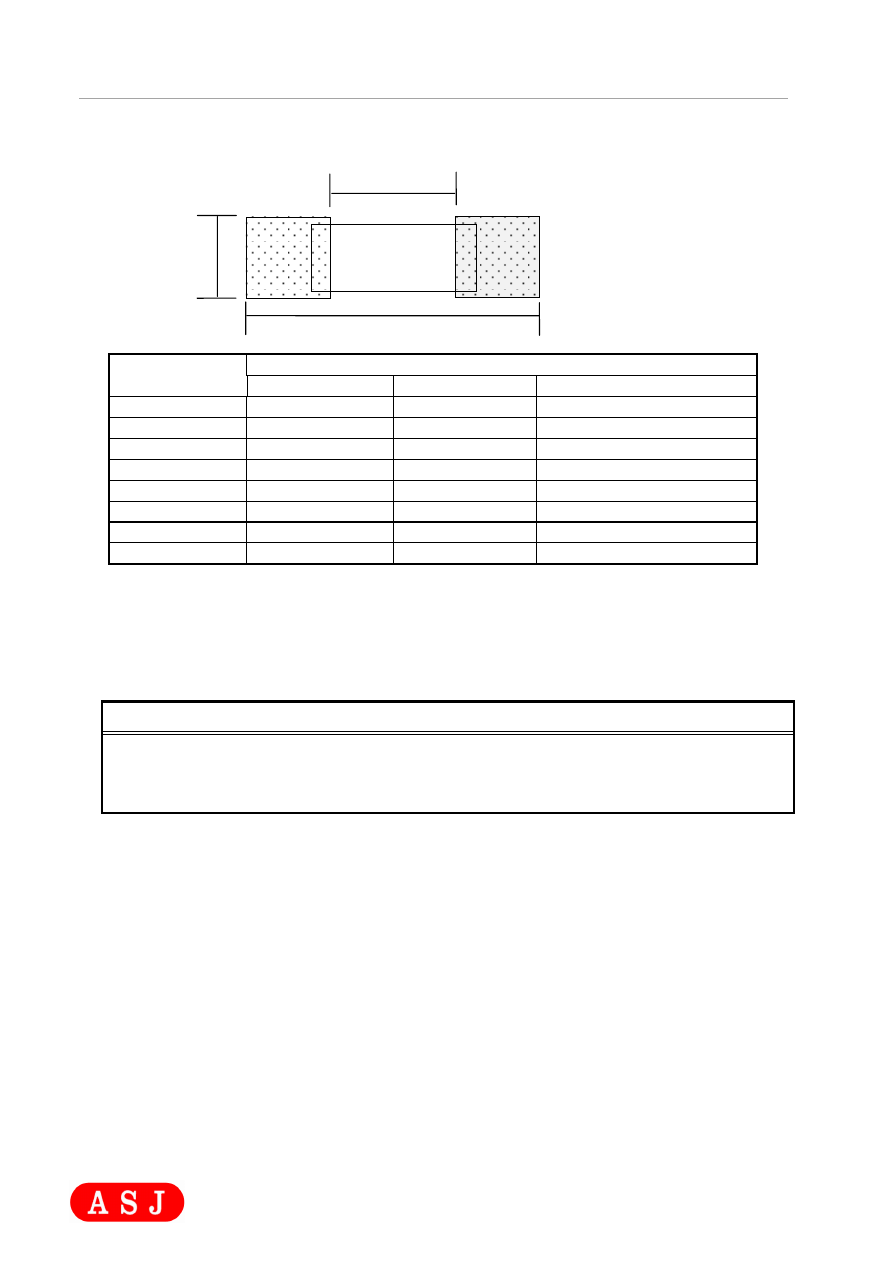

SURFACE MOUNT LAND PATTERNS



















9.



REVISION HISTORY



REVISION

DATE

    CHANGE NOTIFICATION         DESCRIPTION

Version. 1

February
13,2015



       Initial Release











Product ( Type )

Land Dimension



A

B

C

CR05 (0201)

0.012 [0.3]

0.04 [1.0]

0.016 [ 0.4 ]

CR10 (0402)

0.020 [0.5]

0.059 [1.5]

0.024 [ 0.6 ]

CR16 (0603)

0.031 [0.8]

0.083 [2.1]

0.035 [ 0.9 ]

CR21 (0805)

0.047 [1.2]

0.118 [3.0]

0.051 [ 1.3 ]

CR32 (1206)

0.087 [2.2]

0.165 [4.2]

0.063 [ 1.6 ]

CR40 (1210)

0.087 [2.2]

0.165 [4.2]

0.110 [ 2.8 ]

CR50 (2010)

0.138 [3.5]

0.240 [6.1]

0.110 [ 2.8 ]

CR63 (2512)

0.149 [3.8]

 0.315 [8.0]

0.137 [ 3.5 ]
