General Description

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

83-87

Surface Mounting Guide

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

88-92

Ceramic Chip Capacitors

Table of Contents



2

How to Order

Part Number Explanation

Commercial Surface Mount Chips

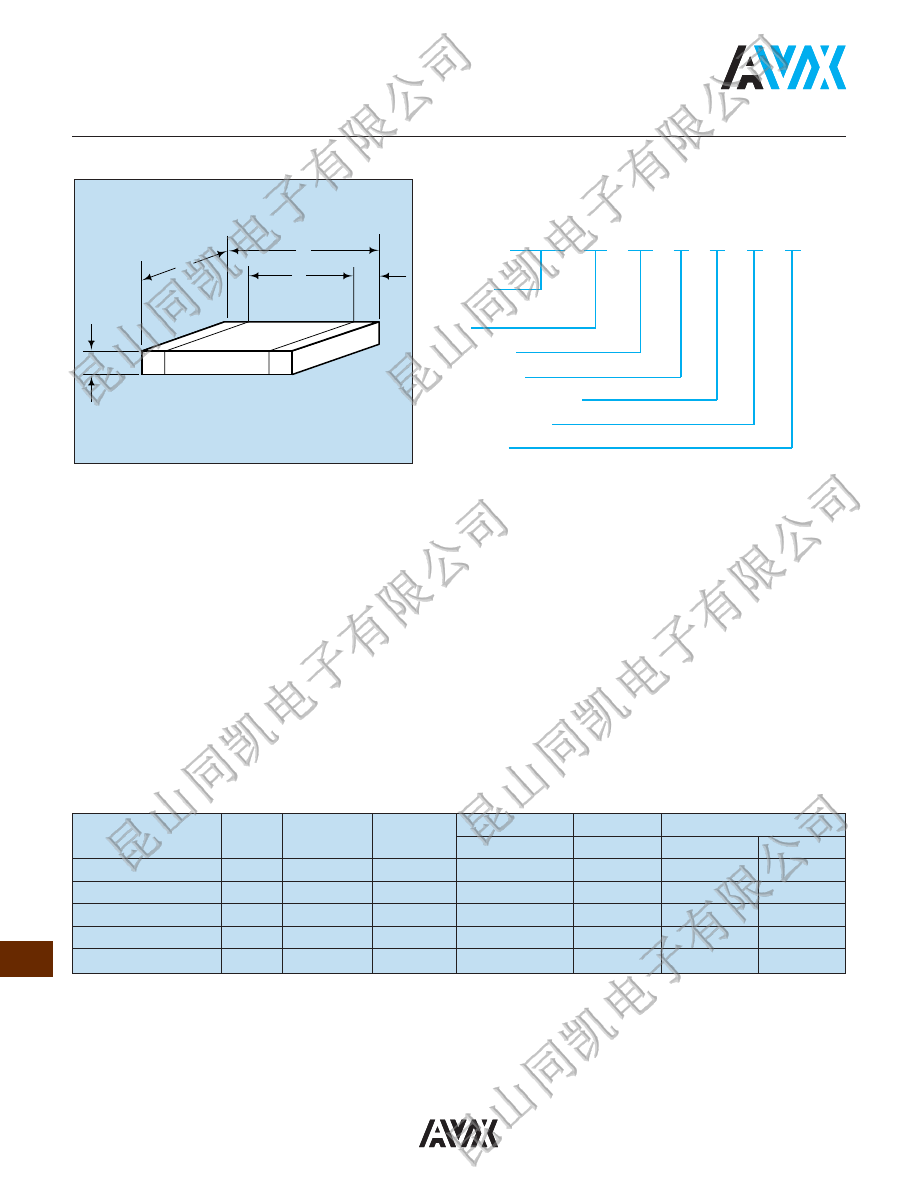

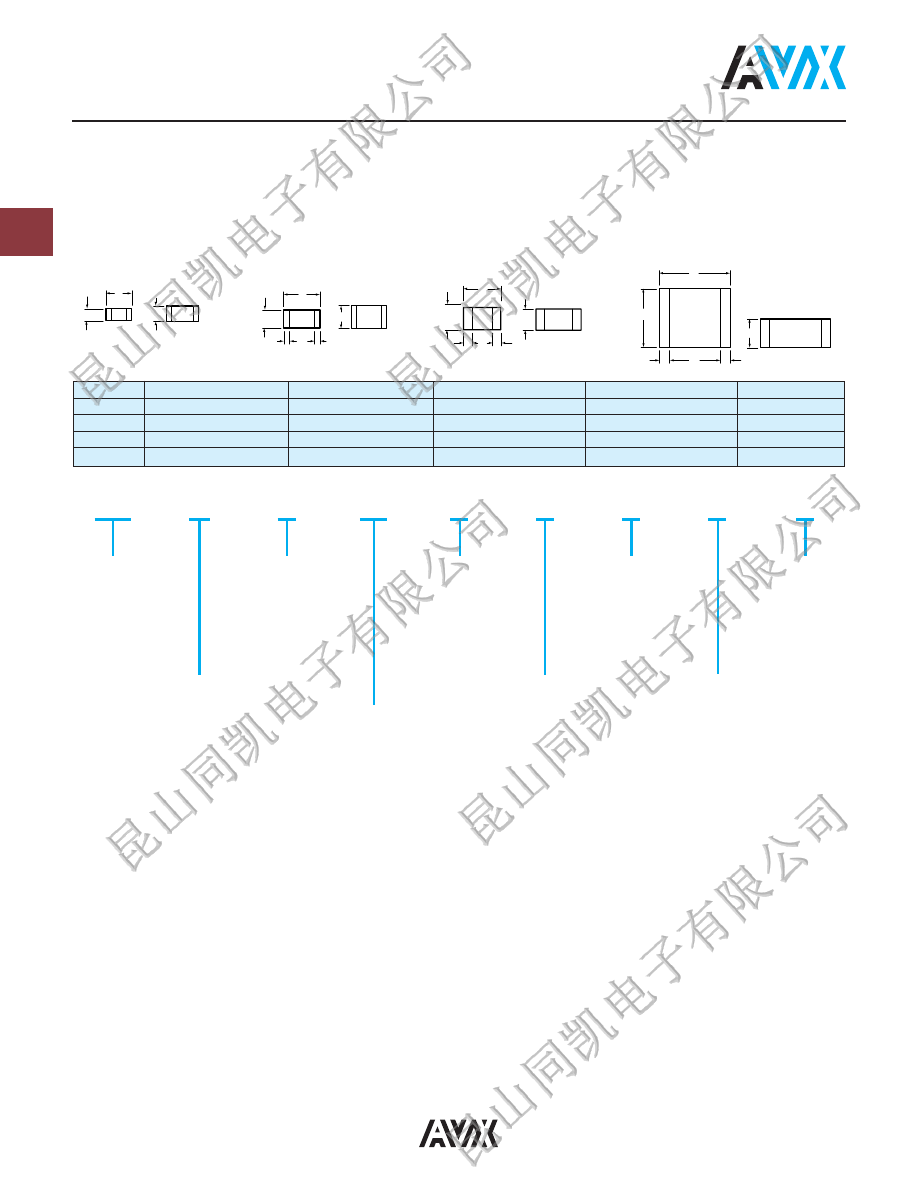

EXAMPLE: 08055A101JAT2A

0805

Size

(L" x W")

0201
0402
0603
0805
1206
1210
1812
1825
2220
2225

5

Voltage

4 = 4V
6 = 6.3V
Z = 10V

Y = 16V

3 = 25V

D = 35V

5 = 50V
1 = 100V
2 = 200V
7 = 500V

A

Dielectric

A = NP0(C0G)

C = X7R
D = X5R

F = X8R

G = Y5V

U = U Series

W = X6S

Z = X7S

101

Capacitance

2 Sig. Fig +

No. of Zeros

Examples:

100 = 10 pF
101 = 100 pF
102 = 1000 pF
223 = 22000 pF
224 = 220000 pF
105 = 1µF
106 = 10µF
107 = 100µF

For values below

10 pF, use “R”

in place of

Decimal point, e.g.,

9.1 pF = 9R1.

J*

Tolerance

B = ±.10 pF

C = ±.25 pF
D = ±.50 pF

F = ±1% (

≥

10 pF)

G = ±2% (

≥

10 pF)

J = ±5%

K = ±10%

M = ±20%

Z = +80%, -20%

P = +100%, -0%

A

Failure

Rate

A = N/A

4 = Automotive

T

Terminations

T = Plated Ni

and Sn

7 = Gold Plated
U = Conductive

Expoxy for
Hybrid
Applications

Z = FLEXITERM™
X = FLEXITERM™

with 5% min
lead (X7R &
X8R only)

Contact

Factory For

1 = Pd/Ag Term

2

Packaging

Available

2 = 7" Reel
4 = 13" Reel
7 = Bulk Cass.
9 = Bulk

Contact

Factory For

Multiples

A

Special

Code

A = Std.

High Voltage MLC Chips

EXAMPLE: 1808AA271KA11A

Contact Factory for

Special Voltages

* B, C & D tolerance for

≤

10 pF values.

Standard Tape and Reel material (Paper/Embossed) depends upon chip
size and thickness.

See individual part tables for tape material type for each capacitance value.

1808

AVX

Style

0805
1206
1210
1808
1812
1825
2220
2225
3640

A

Voltage

C

=

600V/630V

A

=

1000V

S

=

1500V

G

=

2000V

W

=

2500V

H

=

3000V

J

=

4000V

K

=

5000V

A

Temperature

Coefficient

A = C0G

C = X7R

271

Capacitance

Code

(2 significant digits
+ no. of zeros)

Examples:

K

Capacitance

Tolerance

A

Failure

Rate

A=Not

Applicable

T

1

Packaging/

Marking

1 = 7" Reel
3 = 13" Reel
9 = Bulk

A

Special

Code

A = Standard

10 pF = 100

100 pF = 101

1,000 pF = 102

22,000 pF = 223

220,000 pF = 224

1 µF = 105

C0G:

J = ±5%

K = ±10%

M = ±20%

X7R: K = ±10%

M = ±20%

Z = +80%,

-20%

F  = 63V
*  = 75V
E  = 150V
V  = 250V

9  = 300V
X  = 350V
8  = 400V

NOTE: Contact factory for availability of Termination and Tolerance Options for Specific Part Numbers.
For Tin/Lead Terminations, please refer to LD Series

NOTE: Contact factory for availability of Termination and Tolerance Options for Specific Part Numbers.
For Tin/Lead Terminations, please refer to LD Series

Termination

1= Pd/Ag
T = Plated Ni

and Sn

B = 5% Min Pb
Z = FLEXITERM™
X = FLEXITERM™

with 5% min
lead (X7R only)



3

How to Order

Part Number Explanation

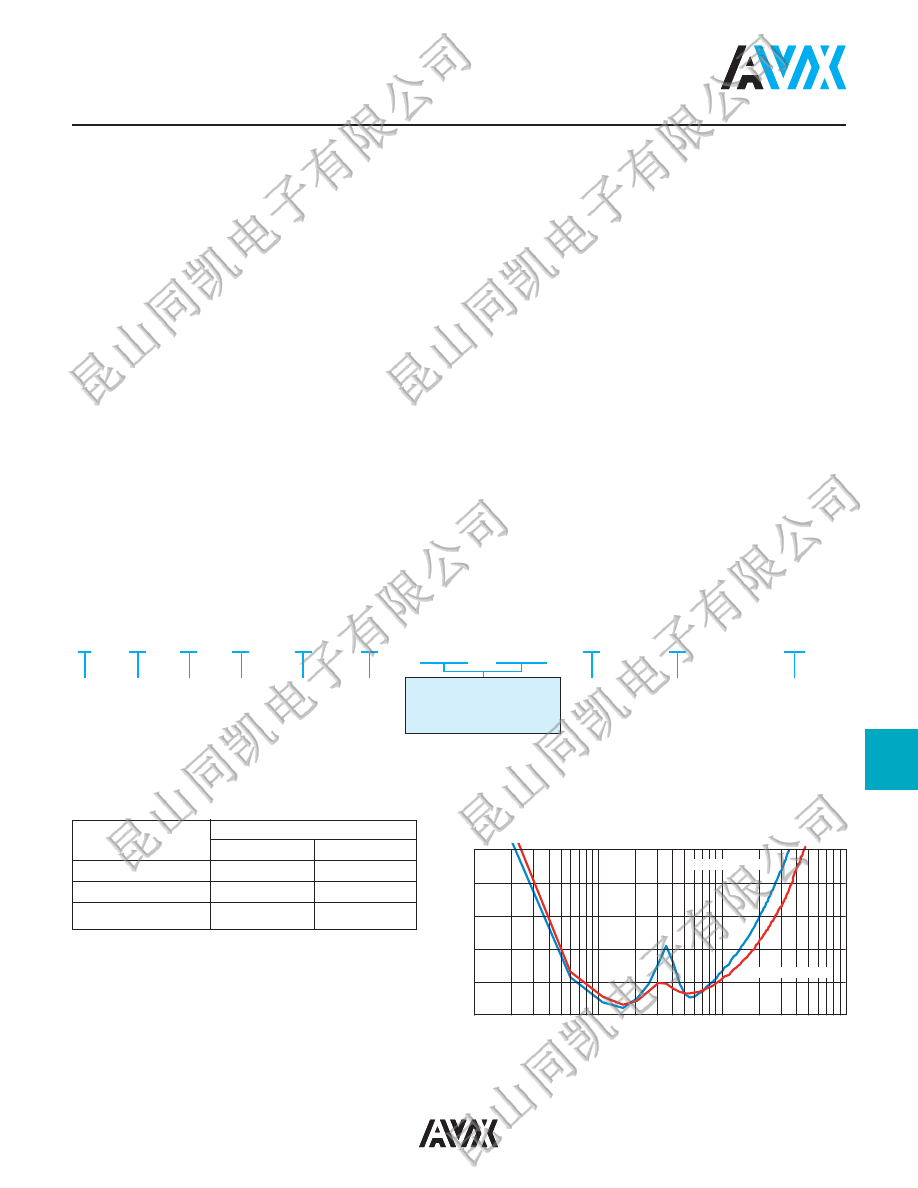

Capacitor Array

EXAMPLE: W2A43C103MAT2A

Low Inductance Capacitors (LICC)

EXAMPLE: 0612ZD105MAT2A

Interdigitated Capacitors (IDC)

EXAMPLE: W3L16D225MAT3A

Low Inductance Decoupling Capacitor Arrays (LICA)

EXAMPLE: LICA3T183M3FC4AA

0612

Size

0306
0508
0612

LD16
LD17
LD18

Z

Voltage

6 = 6.3V

Z = 10V
Y = 16V
3 = 25V
5 = 50V

D

Dielectric

C = X7R
D = X5R

105

Capacitance

Code (In pF)

2 Sig. Digits +

Number of Zeros

M

Capacitance

Tolerance

K = ±10%

M = ±20%

A

Failure Rate

A = N/A

T

Terminations

T = Plated Ni

and Sn

B = 5% min

lead

2

Packaging

Available

2 = 7" Reel
4 = 13" Reel

A

Thickness

See Page 60

for Codes

W

Style

W = RoHS

L = SnPb

3

Case

Size

2 = 0508
3 = 0612

L

Low

Inductance

ESL = 50pH
ESL = 60pH

1

Number

of

Terminals

1 = 8 Terminals

6

Voltage

4 = 4V

6 = 6.3V

Z = 10V
Y = 16V

D

Dielectric

C = X7R
D = X5R

225

Capacitance

Code (In pF)

2 Sig. Digits +

Number of

Zeros

M

Capacitance

Tolerance

M = ±20

T

Termination

T = Plated Ni

and Sn

B = 5% min

Lead

3

Packaging

Available

1=7" Reel

3=13" Reel

A

Thickness

Max. Thickness

mm (in.)

A=0.95 (0.037)
S=0.55 (0.022)

A

Failure

Rate

A = N/A

LICA

Style

&

Size

3

Voltage

5V = 9

10V = Z
25V = 3

T

Dielectric

D = X5R

T = T55T

S = High K

T55T

102

Cap/Section

(EIA Code)

102 = 1000 pF
103 = 10 nF
104 = 100 nF

M

Capacitance

Tolerance

M = ±20%

P = GMV

3

Height

Code

6 = 0.500mm
3 = 0.650mm
1 = 0.875mm
5 = 1.100mm
7 = 1.600mm

F

Termination

F = C4 Solder

Balls- 97Pb/3Sn

H = C4 Solder

Balls–Low ESR

P = Cr-Cu-Au
N = Cr-Ni-Au
X = None

C

Reel Packaging

M = 7" Reel

R = 13" Reel

6 = 2"x2" Waffle Pack
8 = 2"x2" Black Waffle

Pack

7 = 2"x2" Waffle Pack

w/ termination
facing up

A = 2"x2" Black Waffle

Pack
w/ termination
facing up

C = 4"x4" Waffle Pack

w/ clear lid

A

Inspection

Code

A = Standard

B = Established

Reliability
Testing

A

Code

Face

A = Bar

B = No Bar
C = Dot, S55S

Dielectrics

D = Triangle

4

# of

Caps/Part

1 = one
2 = two
4 = four

W

Style

2

Case

Size

1 = 0405
2 = 0508
3 = 0612

A

Array

4

Number

of Caps

3

Voltage

Z = 10V

Y = 16V

3 = 25V
5 = 50V
1 = 100V

C

Dielectric

A = NP0

C = X7R
D = X5R

103

Capacitance

Code (In pF)

2 Sig Digits +

Number of

Zeros

M

Capacitance

Tolerance

J = ±5%

K = ±10%

M = ±20%

2A

Packaging &

Quantity

Code

2A = 7" Reel (4000)
4A = 13" Reel (10000)

2F = 7" Reel (1000)

T

Termination

Code

T = Plated Ni and Sn
Z = FLEXITERM™
B = 5% min lead
X = FLEXITERM™

with 5% min lead

A

Failure

Rate

A = Commercial
4 = Automotive

NOTE: Contact factory for availability of Termination and Tolerance Options for Specific Part Numbers.

NOTE: Contact factory for availability of Termination and Tolerance Options for Specific Part Numbers.

NOTE: Contact factory for availability of Termination and Tolerance Options for Specific Part Numbers.

NOTE: Contact factory for availability of Termination and
Tolerance Options for Specific Part Numbers.



4

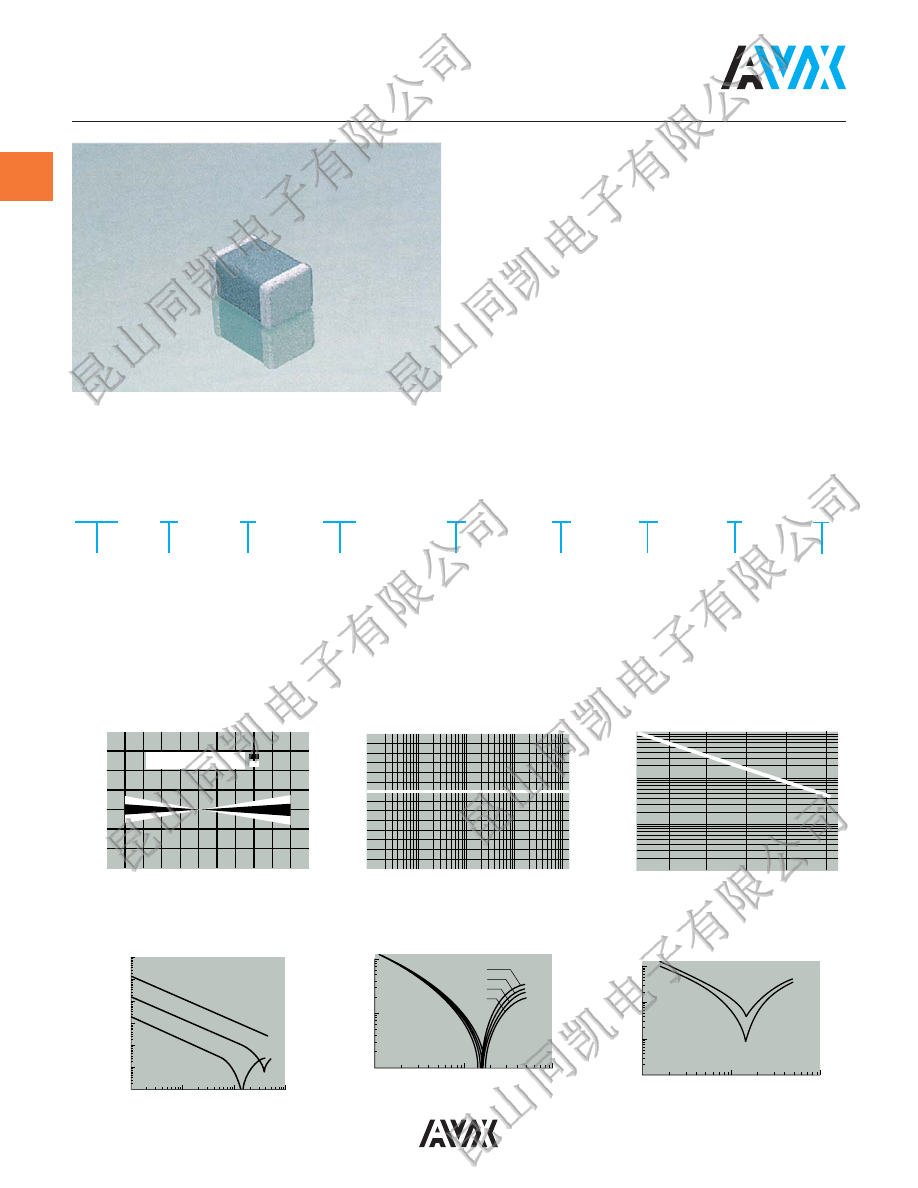

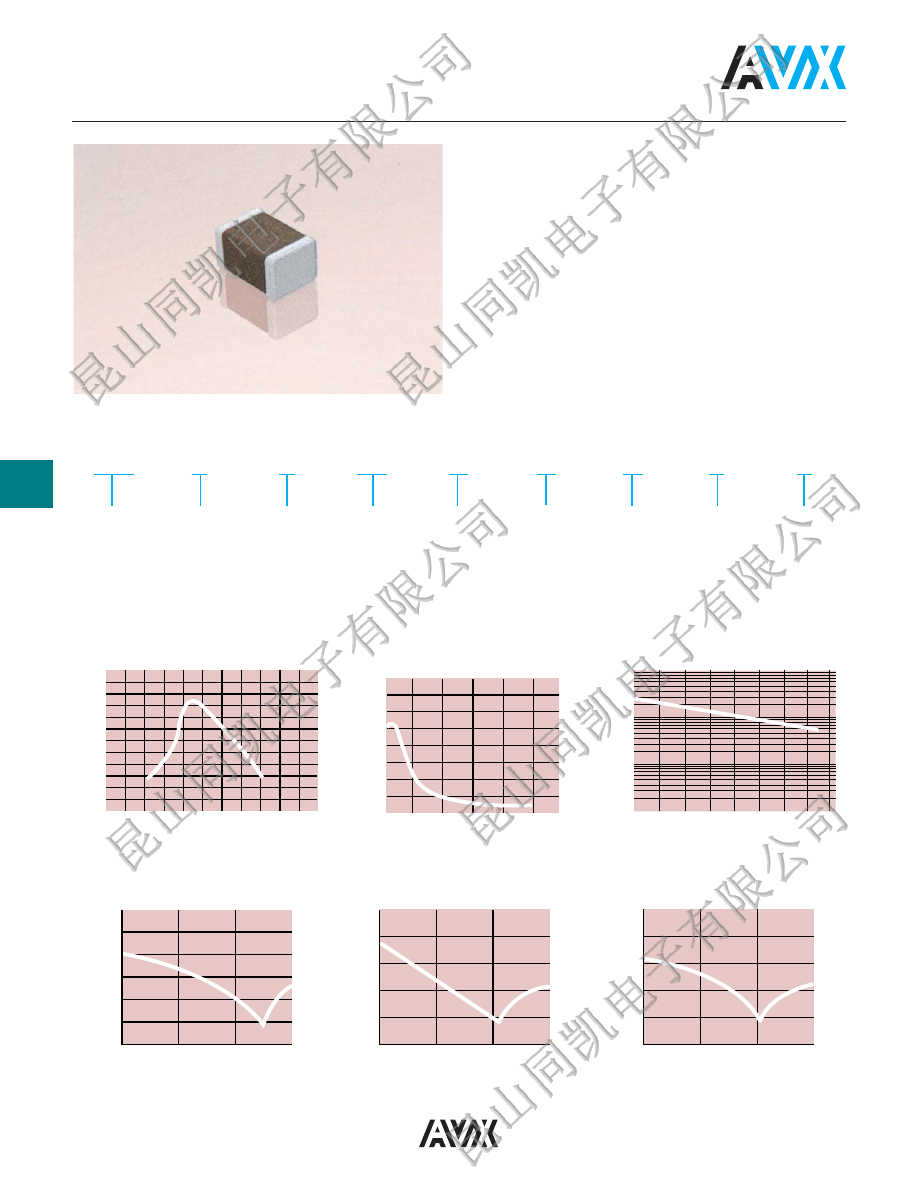

Typical Capacitance Change

Envelope: 0

±

 30 ppm/

°

C

%

⌬

 Capacitance

+0.5

0

-0.5

-55 -35 -15

+5 +25 +45 +65 +85 +105 +125

Temperature

°

C

Temperature Coefficient

Insulation Resistance (Ohm-Farads)

1,000

10,000

100

0

0

20

40

60

80

Temperature

°

C

Insulation Resistance vs Temperature

100

Impedance,

⍀

10

100

1000

Frequency, MHz

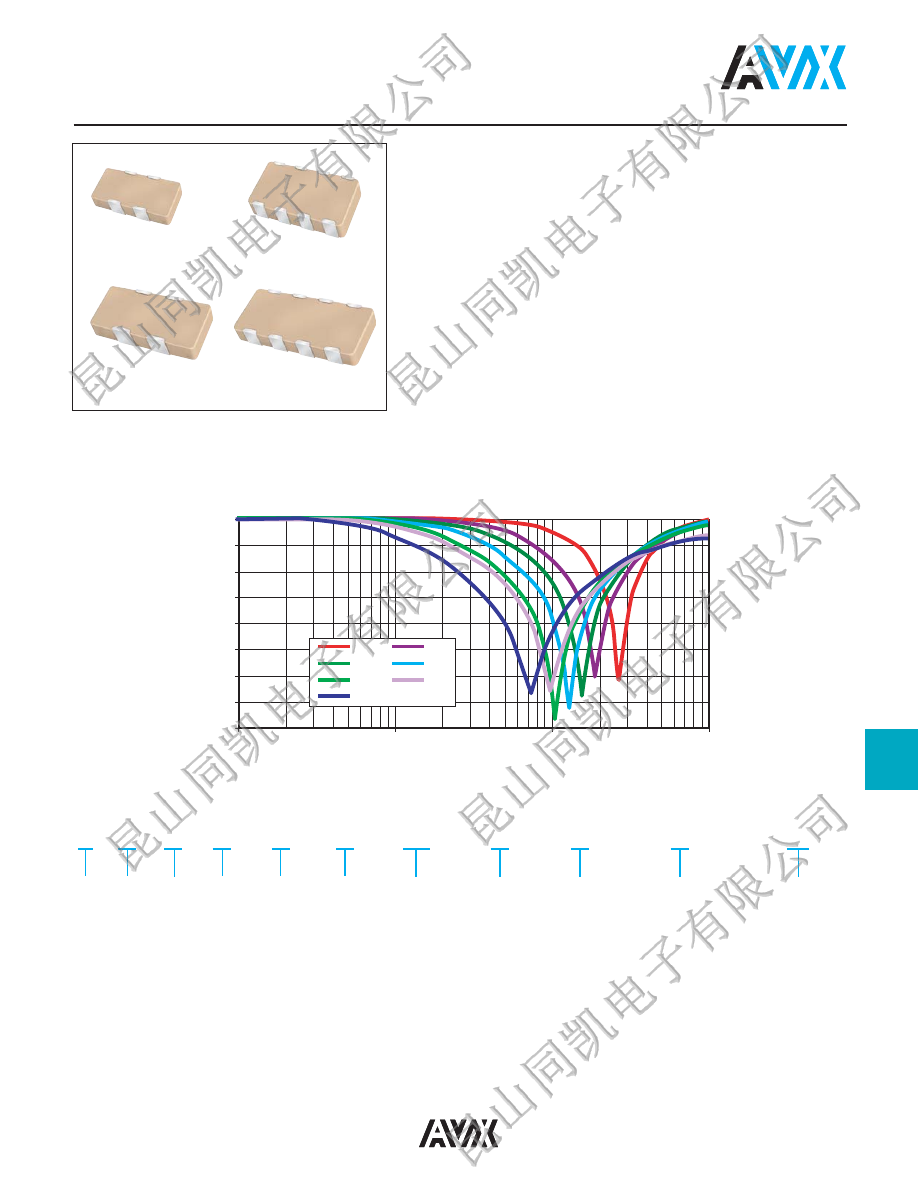

Variation of Impedance with Chip Size

Impedance vs. Frequency

1000 pF - C0G (NP0)

1.0

0.1

10

1206

0805

1812

1210

Impedance,

⍀

10

100

1000

Frequency, MHz

Variation of Impedance with Ceramic Formulation

Impedance vs. Frequency

1000 pF - C0G (NP0) vs X7R

0805

0.10

0.01

1.00

X7R
NPO

10.00

%

⌬

 Capacitance

+1

+2

0

-1

-2

1KHz

10 KHz

100 KHz

1 MHz

10 MHz

Frequency

⌬

 Capacitance vs. Frequency

Impedance,

⍀

1,000

10,000

100

1

10

100

1000

Frequency, MHz

Variation of Impedance with Cap Value

Impedance vs. Frequency

0805 - C0G (NP0)

10 pF vs. 100 pF vs. 1000 pF

10 pF

100 pF

1000 pF

1.0

0.1

10.0

100,000

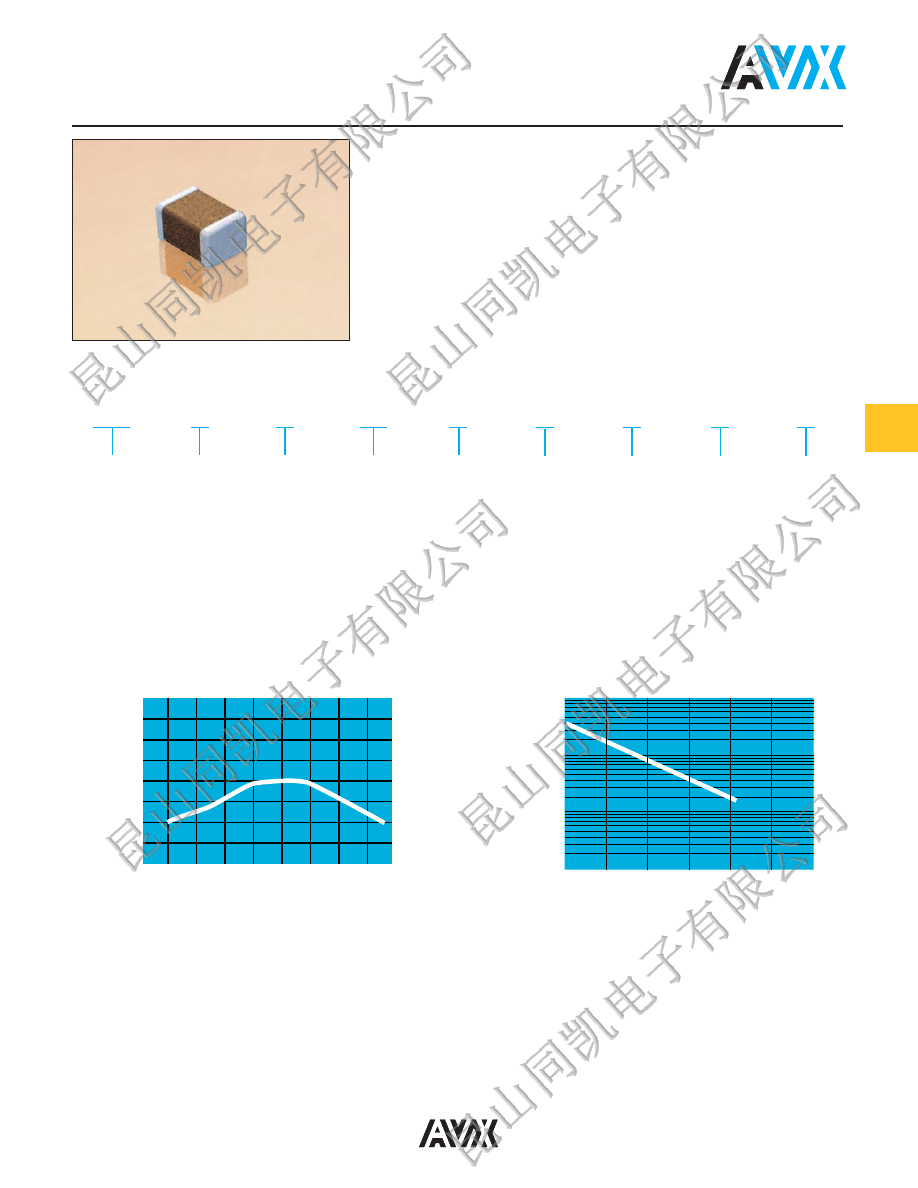

C0G (NP0) Dielectric

General Specifications

C0G (NP0) is the most popular formulation of the “tempera-
ture-compensating,” EIA Class I ceramic materials. Modern
C0G (NP0) formulations contain neodymium, samarium and
other rare earth oxides.

C0G (NP0) ceramics offer one of the most stable capacitor
dielectrics  available.  Capacitance  change  with  temperature
is 0 ±30ppm/°C which is less than ±0.3%

∆

C from -55°C

to  +125°C.  Capacitance  drift  or  hysteresis  for  C0G  (NP0)
ceramics  is  negligible  at  less  than  ±0.05%  versus  up  to
±2%  for  films.  Typical  capacitance  change  with  life  is  less
than  ±0.1%  for  C0G  (NP0),  one-fifth  that  shown  by  most
other  dielectrics.  C0G  (NP0)  formulations  show  no  aging
characteristics.

0805

Size

(L" x W")

5

Voltage

6.3V = 6

10V = Z
16V = Y
25V = 3
50V = 5

100V = 1
200V = 2
500V = 7

A

Dielectric

C0G (NP0) = A

101

Capacitance

Code (In pF)

2 Sig. Digits +

Number of

Zeros

J

Capacitance

Tolerance

B = ±.10 pF (<10pF)
C = ±.25 pF (<10pF)
D = ±.50 pF (<10pF)
F = ±1% (

≥

10 pF)

G = ±2% (

≥

10 pF)

J = ±5%
K = ±10%

A

Failure

Rate

A = Not

Applicable

T

Terminations

T = Plated Ni

and Sn

7 = Gold Plated

2

2

Packaging

2 = 7" Reel
4 = 13" Reel

7 = Bulk Cass.
9 = Bulk

Contact

Factory

For

Multiples

A

Special

Code

A = Std.

Product

PART NUMBER (see page 2 for complete part number explanation)

Contact

Factory For

1 = Pd/Ag Term

NOTE: Contact factory for availability of Termination and Tolerance Options for Specific Part Numbers.

Contact factory for non-specified capacitance values.



5

C0G (NP0) Dielectric

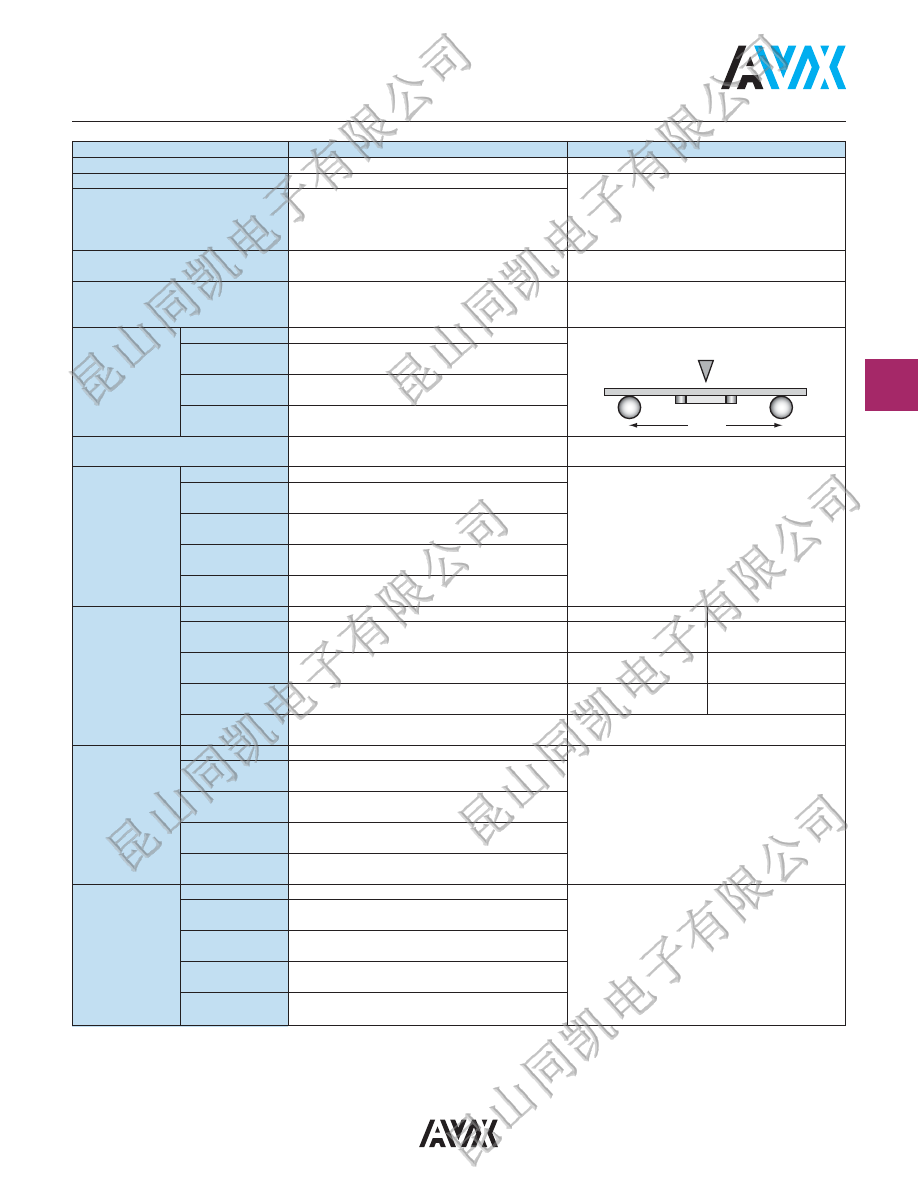

Specifications and Test Methods

Parameter/Test

NP0 Specification Limits

Measuring Conditions

Operating Temperature Range

-55ºC to +125ºC

Temperature Cycle Chamber

Capacitance

Within specified tolerance

Freq.: 1.0 MHz ± 10% for cap

≤

1000 pF

Q

<30 pF: Q

≥

400+20 x Cap Value

1.0 kHz ± 10% for cap > 1000 pF

≥

30 pF: Q

≥

1000

Voltage: 1.0Vrms ± .2V

Insulation Resistance

100,000M

Ω

or 1000M

Ω

- µF,

Charge device with rated voltage for

whichever is less

60 ± 5 secs @ room temp/humidity

Charge device with 300% of rated voltage for

Dielectric Strength

No breakdown or visual defects

1-5 seconds, w/charge and discharge current

limited to 50 mA (max)

Note: Charge device with 150% of rated

voltage for 500V devices.

Appearance

No defects

Deflection: 2mm

Capacitance

Test Time: 30 seconds

Resistance to

Variation

±5% or ±.5 pF, whichever is greater

Flexure

Q

Meets Initial Values (As Above)

Stresses

Insulation

≥

Initial Value x 0.3

Resistance

Solderability

≥

95% of each terminal should be covered

Dip device in eutectic solder at 230 ± 5ºC

with fresh solder

for 5.0 ± 0.5 seconds

Appearance

No defects, <25% leaching of either end terminal

Capacitance

Variation

≤

±2.5% or ±.25 pF, whichever is greater

Dip device in eutectic solder at 260ºC for 60

Q

Meets Initial Values (As Above)

seconds. Store at room temperature for 24 ± 2

Resistance to

hours before measuring electrical properties.

Solder Heat

Insulation

Meets Initial Values (As Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Appearance

No visual defects

Step 1: -55ºC ± 2º

30 ± 3 minutes

Capacitance

Variation

≤

±2.5% or ±.25 pF, whichever is greater

Step 2: Room Temp

≤

3 minutes

Q

Meets Initial Values (As Above)

Step 3: +125ºC ± 2º

30 ± 3 minutes

Thermal

Shock

Insulation

Meets Initial Values (As Above)

Step 4: Room Temp

≤

3 minutes

Resistance

Dielectric

Meets Initial Values (As Above)

Repeat for 5 cycles and measure after

Strength

24 hours at room temperature

Appearance

No visual defects

Capacitance

Variation

≤

±3.0% or ± .3 pF, whichever is greater

Charge device with twice rated voltage in

≥

30 pF:

Q

≥

350

test chamber set at 125ºC ± 2ºC

Load Life

Q

≥

10 pF, <30 pF:

Q

≥

275 +5C/2

for 1000 hours (+48, -0).

(C=Nominal Cap)

<10 pF:

Q

≥

200 +10C

Insulation

≥

Initial Value x 0.3 (See Above)

Remove from test chamber and stabilize at

Resistance

room temperature for 24 hours

Dielectric

Meets Initial Values (As Above)

before measuring.

Strength

Appearance

No visual defects

Capacitance

Variation

≤

±5.0% or ± .5 pF, whichever is greater

Store in a test chamber set at 85ºC ± 2ºC/

≥

30 pF:

Q

≥

350

85% ± 5% relative humidity for 1000 hours

Load

Q

≥

10 pF, <30 pF:

Q

≥

275 +5C/2

(+48, -0) with rated voltage applied.

Humidity

<10 pF:

Q

≥

200 +10C

Insulation

≥

Initial Value x 0.3 (See Above)

Remove from chamber and stabilize at

Resistance

room temperature for 24 ± 2 hours

Dielectric

Meets Initial Values (As Above)

before measuring.

Strength

1mm/sec

90 mm



6

C0G (NP0) Dielectric

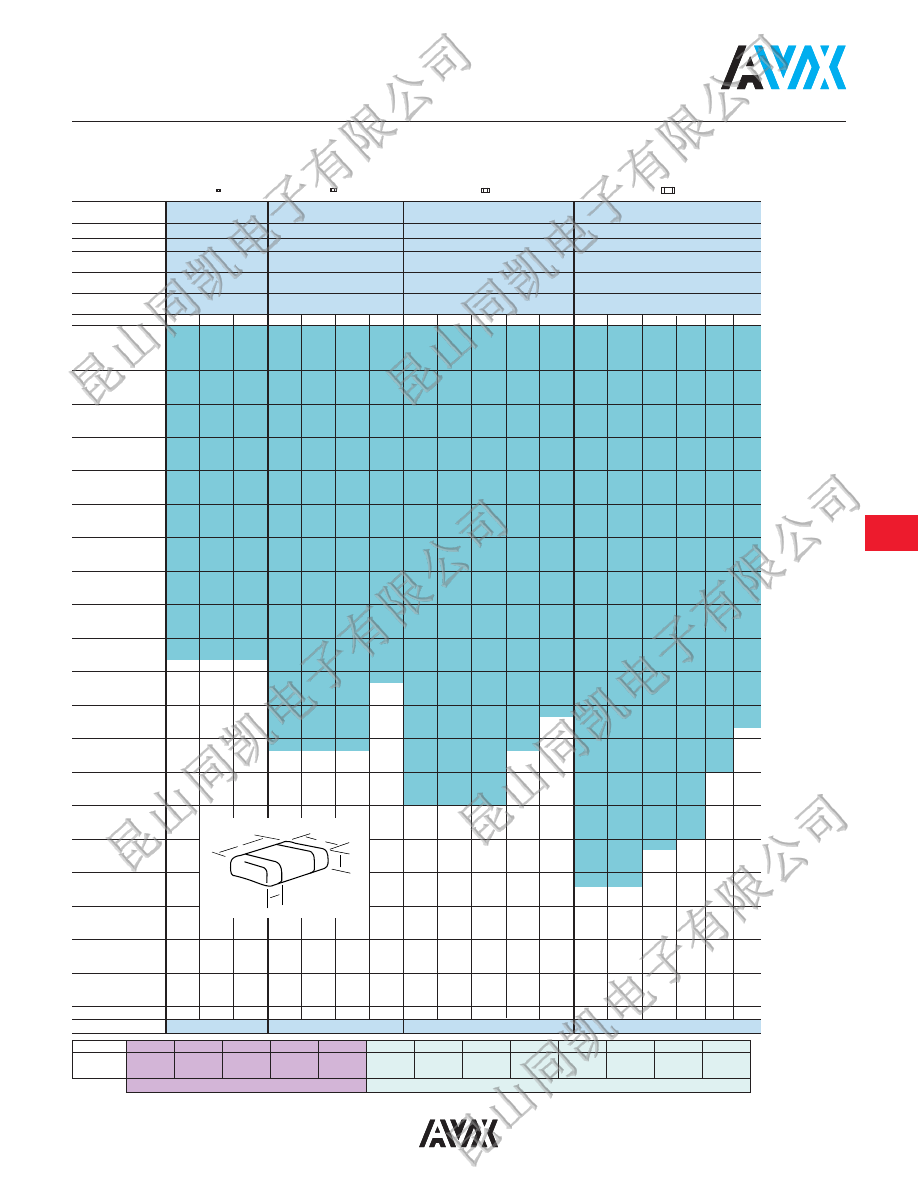

Capacitance Range

PREFERRED SIZES ARE SHADED

Letter

A

C

E

G

J

K

M

N

P

Q

X

Y

Z

Max.

0.33

0.56

0.71

0.86

0.94

1.02

1.27

1.40

1.52

1.78

2.29

2.54

2.79

Thickness

(0.013)

(0.022)

(0.028)

(0.034)

(0.037)

(0.040)

(0.050)

(0.055)

(0.060)

(0.070)

(0.090)

(0.100)

(0.110)

PAPER

EMBOSSED

SIZE

0201

0402

0603

0805

1206

Soldering

Reflow Only

Reflow Only

Reflow Only

Reflow/Wave

Reflow/Wave

Packaging

All Paper

All Paper

All Paper

Paper/Embossed

Paper/Embossed

(L) Length

MM

0.60 ± 0.03

1.00 ± 0.10

1.60 ± 0.15

2.01 ± 0.20

3.20 ± 0.20

(in.)

(0.024 ± 0.001)

(0.040 ± 0.004)

(0.063 ± 0.006)

(0.079 ± 0.008)

(0.126 ± 0.008)

(W) Width

MM

0.30 ± 0.03

0.50 ± 0.10

0.81 ± 0.15

1.25 ± 0.20

1.60 ± 0.20

(in.)

(0.011 ± 0.001)

(0.020 ± 0.004)

(0.032 ± 0.006)

(0.049 ± 0.008)

(0.063 ± 0.008)

(t)

Terminal

MM

0.15 ± 0.05

0.25 ± 0.15

0.35 ± 0.15

0.50 ± 0.25

0.50 ± 0.25

(in.)

(0.006 ± 0.002)

(0.010 ± 0.006)

(0.014 ± 0.006)

(0.020 ± 0.010)

(0.020 ± 0.010)

WVDC

10

16

25

16

25

50

6.3

25

50

100

16

25

50

100

200

16

25

50

100

200

500

Cap

0.5

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

(pF)

1.0

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

1.2

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

1.5

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

1.8

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

2.2

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

2.7

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

3.3

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

3.9

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

4.7

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

5.6

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

6.8

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

8.2

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

10

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

12

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

15

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

18

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

22

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

27

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

33

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

39

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

47

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

56

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

68

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

82

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

100

A

A

A

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

120

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

150

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

180

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

J

220

C

C

C

G

G

G

G

J

J

J

J

J

J

J

J

J

J

M

270

G

G

G

G

J

J

J

J

M

J

J

J

J

J

M

330

G

G

G

G

J

J

J

J

M

J

J

J

J

J

M

390

G

G

G

J

J

J

J

M

J

J

J

J

J

M

470

G

G

G

J

J

J

J

M

J

J

J

J

J

M

560

G

G

G

J

J

J

J

M

J

J

J

J

J

M

680

G

G

G

J

J

J

J

J

J

J

J

J

P

820

G

G

G

J

J

J

J

J

J

J

J

M

1000

G

G

G

J

J

J

J

J

J

J

J

Q

1200

J

J

J

J

J

J

J

Q

1500

J

J

J

J

J

J

M

Q

1800

J

J

J

J

J

M

M

2200

J

J

M

J

J

M

P

2700

J

J

M

J

J

M

P

3300

J

J

M

P

3900

J

J

M

P

4700

J

J

M

P

5600

J

J

M

6800

M

M

8200

M

M

Cap

0.010

M

M

(µF)

0.012
0.015
0.018
0.022
0.027
0.033
0.039
0.047
0.068
0.082

0.1

WVDC

10

16

25

16

25

50

6.3

25

50

100

16

25

50

100

200

16

25

50

100

200

500

SIZE

0201

0402

0603

0805

1206

L

䉲

䉲

䉲

䉲

W

䉲

䉲

䉲

䉲

T

t



7

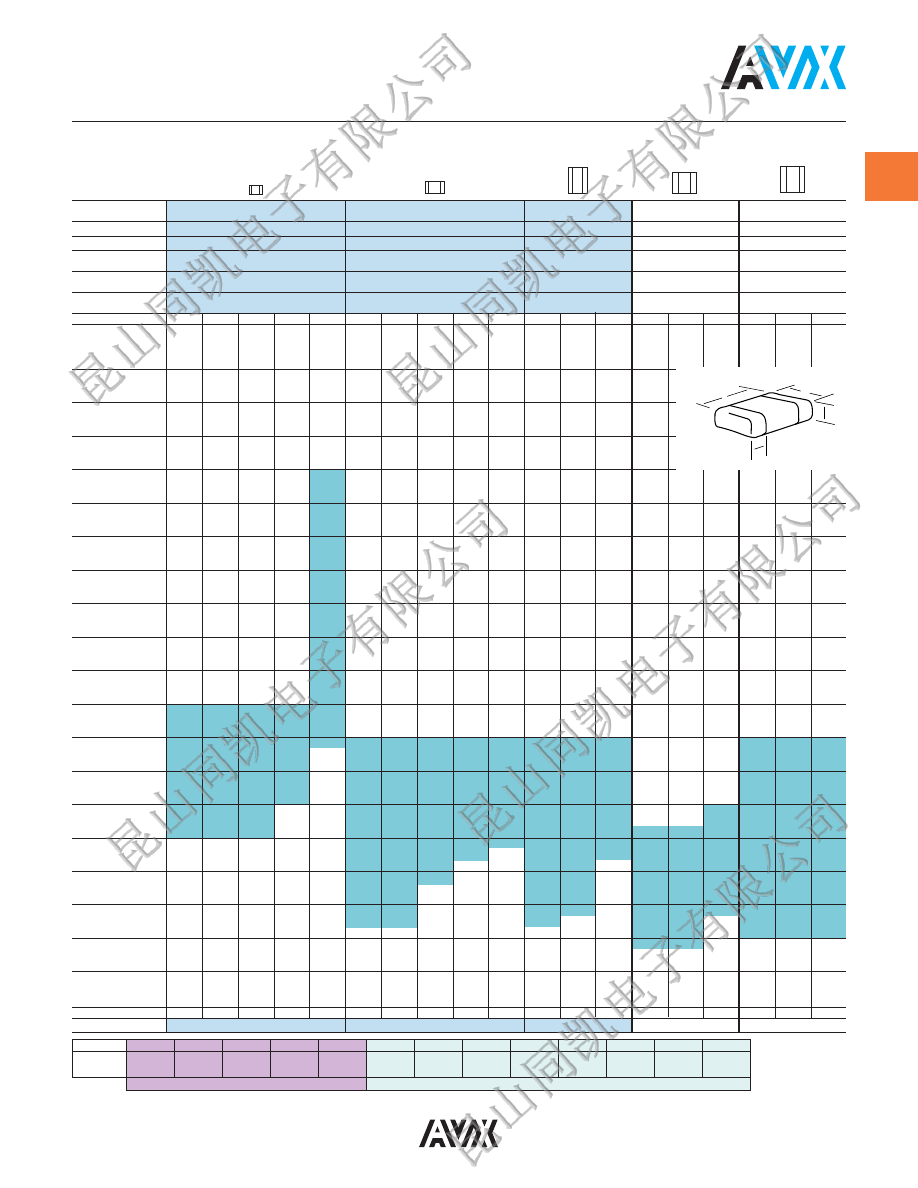

C0G (NP0) Dielectric

Capacitance Range

PREFERRED SIZES ARE SHADED

SIZE

1210

1812

1825

2220

2225

Soldering

Reflow Only

Reflow Only

Reflow Only

Reflow Only

Reflow Only

Packaging

Paper/Embossed

All Embossed

All Embossed

All Embossed

All Embossed

(L) Length

MM

3.20 ± 0.20

4.50 ± 0.30

4.50 ± 0.30

5.70 ± 0.40

5.72 ± 0.25

(in.)

(0.126 ± 0.008)

(0.177 ± 0.012)

(0.177 ± 0.012)

(0.225 ± 0.016)

(0.225 ± 0.010)

(W) Width

MM

2.50 ± 0.20

3.20 ± 0.20

6.40 ± 0.40

5.00 ± 0.40

6.35 ± 0.25

(in.)

(0.098 ± 0.008)

(0.126 ± 0.008)

(0.252 ± 0.016)

(0.197 ± 0.016)

(0.250 ± 0.010)

(t)

Terminal

MM

0.50 ± 0.25

0.61 ± 0.36

0.61 ± 0.36

0.64 ± 0.39

0.64 ± 0.39

(in.)

(0.020 ± 0.010)

(0.024 ± 0.014)

(0.024 ± 0.014)

(0.025 ± 0.015)

(0.025 ± 0.015)

WVDC

25

50

100

200

500

25

50

100

200

500

50

100

200

50

100

200

50

100

200

Cap

0.5

(pF)

1.0
1.2
1.5
1.8
2.2
2.7
3.3
3.9
4.7
5.6
6.8
8.2

10

J

12

J

15

J

18

J

22

J

27

J

33

J

39

J

47

J

56

J

68

J

82

J

100

J

120

J

150

J

180

J

220

J

270

J

330

J

390

M

470

M

560

J

J

J

J

M

680

J

J

J

J

M

820

J

J

J

J

M

1000

J

J

J

J

M

K

K

K

K

M

M

M

M

M

M

P

1200

J

J

J

M

K

K

K

K

M

M

M

M

M

M

P

1500

J

J

J

M

K

K

K

K

M

M

M

M

M

M

P

1800

J

J

J

M

K

K

K

K

M

M

M

M

M

M

P

2200

J

J

J

Q

K

K

K

K

P

M

M

M

M

M

P

2700

J

J

J

Q

K

K

K

P

Q

M

M

M

M

M

P

3300

J

J

J

K

K

K

P

Q

M

M

M

X

M

M

P

3900

J

J

M

K

K

K

P

Q

M

M

M

X

M

M

P

4700

J

J

M

K

K

K

P

Q

M

M

M

X

X

X

M

M

P

5600

K

K

M

P

X

M

M

M

X

X

X

M

M

P

6800

K

K

M

X

M

M

M

X

X

X

M

M

P

8200

K

M

M

M

M

X

X

X

M

M

P

Cap

0.010

K

M

M

M

M

X

X

X

M

M

P

(µF)

0.012

K

M

M

M

X

X

X

M

M

P

0.015

M

M

M

M

X

X

X

M

M

Y

0.018

M

M

P

M

X

X

X

M

M

Y

0.022

M

M

P

X

X

M

Y

Y

0.027

X

X

P

Y

Y

0.033

X

X

0.039
0.047

0.068
0.082

0.1

WVDC

25

50

100

200

500

25

50

100

200

500

50

100

200

50

100

200

50

100

200

SIZE

1210

1812

1825

2200

2225

L

䉲

䉲

䉲

䉲

W

䉲

䉲

䉲

䉲

T

t

Letter

A

C

E

G

J

K

M

N

P

Q

X

Y

Z

Max.

0.33

0.56

0.71

0.86

0.94

1.02

1.27

1.40

1.52

1.78

2.29

2.54

2.79

Thickness

(0.013)

(0.022)

(0.028)

(0.034)

(0.037)

(0.040)

(0.050)

(0.055)

(0.060)

(0.070)

(0.090)

(0.100)

(0.110)

PAPER

EMBOSSED



8

A

B

D

D

E

C

A

B

C

A

B

D

D

E

C

A

B

D

D

E

C

RF/Microwave C0G (NP0) Capacitors

Ultra Low ESR, “U” Series, C0G (NP0) Chip Capacitors

GENERAL INFORMATION

“U”  Series  capacitors  are  C0G  (NP0)  chip  capacitors  spe-
cially  designed  for  “Ultra”  low  ESR  for  applications  in  the
communications market. Max ESR and effective capacitance

are  met  on  each  value  producing  lot  to  lot  uniformity.
Sizes available are EIA chip sizes 0603, 0805, and 1210.

Size

A

B

C

D

E

0402

0.039±0.004 (1.00±0.1)

0.020±0.004 (0.50±0.1)

0.024 (0.6) max

N/A

N/A

0603

0.060±0.010 (1.52±0.25)

0.030±0.010 (0.76±0.25)

0.036 (0.91) max

0.010±0.005 (0.25±0.13)

0.030 (0.76) min

0805

0.079±0.008 (2.01±0.2)

0.049±0.008 (1.25±0.2)

0.040±0.005 (1.02±0.127)

0.020±0.010 (0.51±0.255)

0.020 (0.51) min

1210

0.126±0.008 (3.2±0.2)

0.098±0.008 (2.49±0.2)

0.050±0.005 (1.27±0.127)

0.025±0.015 (0.635±0.381)

0.040 (1.02) min

ELECTRICAL CHARACTERISTICS

Capacitance Values and Tolerances:

Size 0402 - 0.2 pF to 22 pF @ 1 MHz
Size 0603 - 1.0 pF to 100 pF @ 1 MHz
Size 0805 - 1.6 pF to 160 pF @ 1 MHz
Size 1210 - 2.4 pF to 1000 pF @ 1 MHz

Temperature Coefficient of Capacitance (TC):

0±30 ppm/°C (-55° to +125°C)

Insulation Resistance (IR):

10

12

Ω

min. @ 25°C and rated WVDC

10

11

Ω

min. @ 125°C and rated WVDC

Working Voltage (WVDC):

Size

Working Voltage

0402 -

50, 25 WVDC

0603 -

200, 100, 50 WVDC

0805 -

200, 100 WVDC

1210 -

200, 100 WVDC

Dielectric Working Voltage (DWV):

250% of rated WVDC

Equivalent Series Resistance Typical (ESR):

0402 -

See Performance Curve, page 9

0603 -

See Performance Curve, page 9

0805 -

See Performance Curve, page 9

1210 -

See Performance Curve, page 9

Marking:

Laser marking EIA J marking standard
(except 0603) (capacitance code and

tolerance upon request).

MILITARY SPECIFICATIONS

Meets or exceeds the requirements of MIL-C-55681

0805

Case Size

0402
0603
0805
1210

1

Voltage

Code

3 = 25V
5 = 50V
1 = 100V
2 = 200V

U

Dielectric =

Ultra Low

ESR

100

Capacitance

J

Capacitance

Tolerance

Code

B = ±0.1pF

C = ±0.25pF
D = ±0.5pF

F = ±1%

G = ±2%

J = ±5%

K = ±10%

M = ±20%

A

Failure Rate

Code

A = Not

Applicable

T

Termination

T= Plated Ni

and Sn

2

Packaging

Code

A

Special

Code

A = Standard

HOW TO ORDER

EIA Capacitance Code in pF.

First two digits = significant figures
or “R” for decimal place.

Third digit = number of zeros or after
“R” significant figures.

2 = 7"  Reel
4 = 13" Reel
9 = Bulk

DIMENSIONS:

inches (millimeters)

0402

0603

0805

1210

inches (mm)

NOTE: Contact factory for availability of Termination and
Tolerance Options for Specific Part Numbers.



9

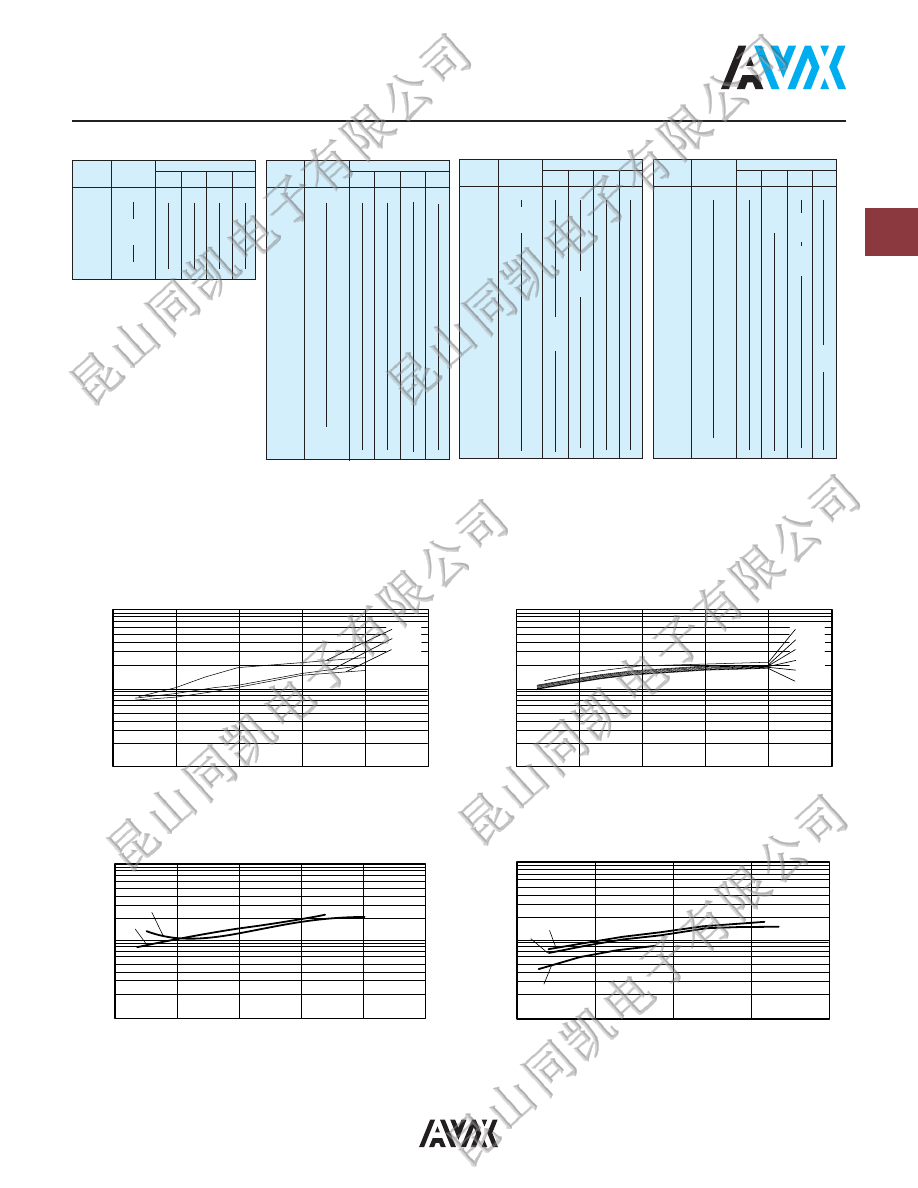

3.9 pF
4.7 pF
5.1 pF
6.8 pF
10.0 pF
15.0 pF

1

0.1

0.01

0

500

1000

1500

2000

2500

Frequency (MHz)

ESR (ohms)

TYPICAL ESR vs. FREQUENCY

0603 “U” SERIES

10 pF
15 pF
3.3 pF

1

0.1

0.01

0

500

1000

1500

2000

2500

Frequency (MHz)

ESR (ohms)

TYPICAL ESR vs. FREQUENCY

0402 “U” SERIES

10.0 pF

100 pF

1

0.1

0.01

0

500

1000

1500

2000

2500

Frequency (MHz)

ESR (ohms)

TYPICAL ESR vs. FREQUENCY

0805 “U” SERIES

10 pF

100 pF

300 pF

1

0.1

0.01

0

500

1000

1500

2000

Frequency (MHz)

ESR (ohms)

TYPICAL ESR vs. FREQUENCY

1210 “U” SERIES

RF/Microwave C0G (NP0) Capacitors

Ultra Low ESR, “U” Series, C0G (NP0) Chip Capacitors

CAPACITANCE RANGE

ULTRA LOW ESR, “U” SERIES

ESR Measured on the Boonton 34A

Available

Size

Cap (pF) Tolerance 0402 0603 0805 1210

0.2

B,C

50V

N/A

N/A

N/A

0.3
0.4
0.5

B,C

0.6

B,C,D

0.7
0.8
0.9

B,C,D

Available

Size

Cap (pF) Tolerance 0402 0603 0805 1210

1.0

B,C,D

50V 200V 200V 200V

1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2.0
2.1
2.2
2.4
2.7
3.0
3.3
3.6
3.9
4.3
4.7
5.1
5.6
6.2

B,C,D

6.8

B,C,J,K,M

Available

Size

Cap (pF) Tolerance 0402 0603 0805 1210

7.5

B,C,J,K,M 50V 200V 200V 200V

8.2
9.1

B,C,J,K,M

10

F,G,J,K,M

11
12
13
15
18

200V

20

100V

22
24
27
30

50V

33

N/A

36
39
43
47
51
56
68
75
82
91

Available

Size

Cap (pF) Tolerance 0402 0603 0805 1210

100

F,G,J,K,M N/A 100V 200V 200V

110

50V

120

50V

130

N/A 200V

140

100V

150
160

100V

180

N/A

200
220
270
300
330
360
390
430

200V

470

100V

510
560
620
680
750
820
910

1000

F,G,J,K,M

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱

䉱



10

RF/Microwave C0G (NP0) Capacitors

Ultra Low ESR, “U” Series, C0G (NP0) Chip Capacitors

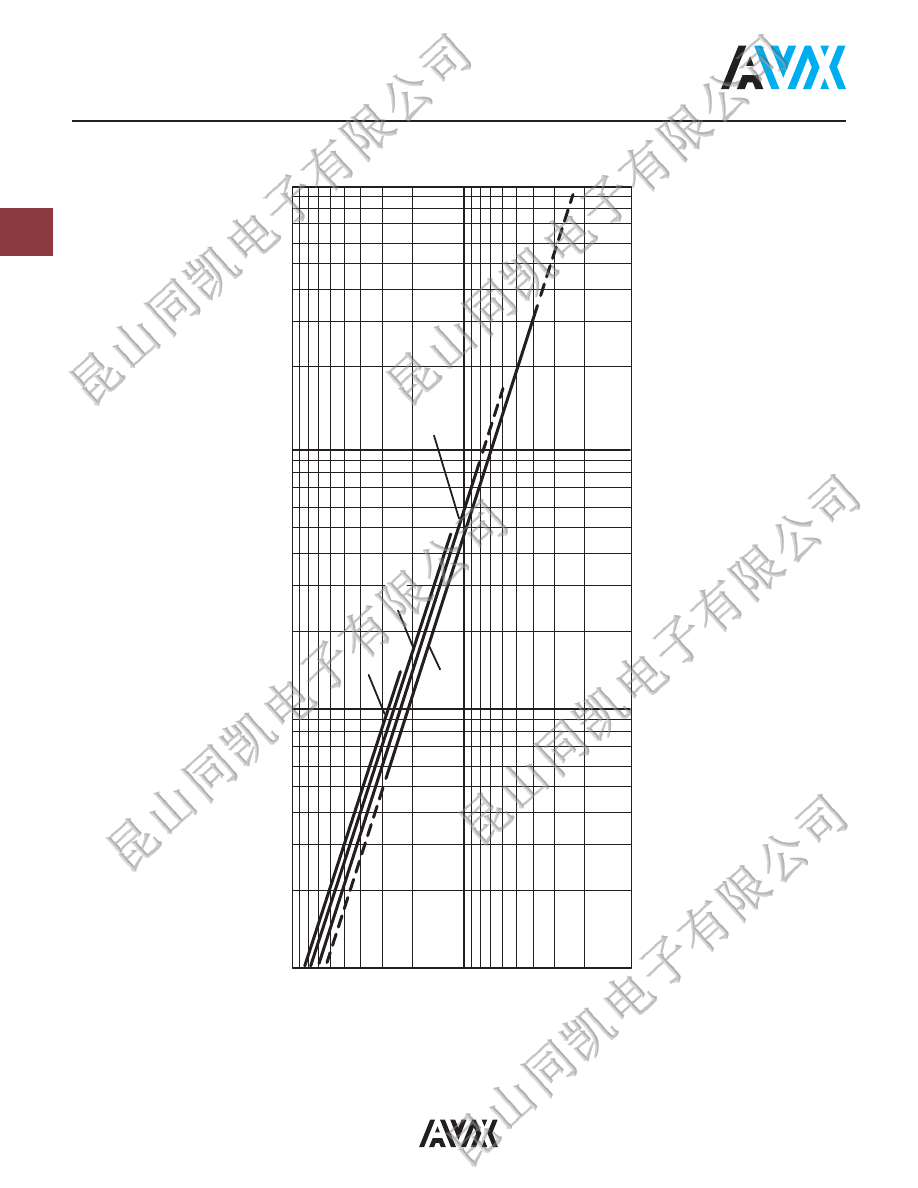

TYPICAL

  SERIES RESONANT FREQUENCY

“U” SERIES CHIP

1210

0805

0603

0402

10

1.0

0.1

1.0

10

100

1000

Capacitance (pF)

Frequency (GHz)



11

“U” SERIES KITS

Solder Plated, Nickel Barrier

0805

1210

0402

0603

Kit 4000 UZ**

Cap.

Cap.

Value

Tol.†

Value

Tol.†

pF

pF

1.0

±.25pF

6.8

±.25pF

1.2

±.25pF

7.5

±.25pF

1.5

±.25pF

8.2

±.25pF

1.8

±.25pF

10.0

±5%

2.0

±.25pF

12.0

±5%

2.4

±.25pF

15.0

±5%

2.7

±.25pF

18.0

±5%

3.0

±.25pF

22.0

±5%

3.3

±.25pF

27.0

±5%

3.9

±.25pF

33.0

±5%

4.7

±.25pF

39.0

±5%

5.6

±.25pF

47.0

±5%

Kit 3000 UZ***

Cap.

Cap.

Cap.

Value

Tol.†

Value

Tol.†

Value

Tol.†

pF

pF

pF

1.0

C

7.5

C

33

J

1.5

C

8.2

C

36

J

2.2

C

9.1

C

39

J

2.4

C

10.0

J

47

J

2.7

C

12.0

J

56

J

3.0

C

15.0

J

68

J

3.3

C

18.0

J

82

J

3.9

C

22.0

J

100

J

4.7

C

24.0

J

130

J

5.6

C

27.0

J

160

J

Kit 3500 UZ***

Cap.

Cap.

Cap.

Value

Tol.†

Value

Tol.†

Value

Tol.†

pF

pF

pF

2.2

C

18

J

68

J

2.7

C

20

J

82

J

4.7

C

24

J

100

J

5.1

C

27

J

120

J

6.8

C

30

J

130

J

8.2

C

36

J

240

J

9.1

C

39

J

300

J

10

J

47

J

390

J

13

J

51

J

470

J

15

J

56

J

680

J

** 240 Capacitors 10 each of 24 values.

* 150 Capacitors 10 each of 15 values.

Kit 5000 UZ*

Cap.

Cap.

Value

Tol.†

Value

Tol.†

pF

pF

0.5

B

4.7

B

1.0

B

5.6

B

1.5

B

6.8

B

1.8

B

8.2

B

2.2

B

10.0

J

2.4

B

12.0

J

3.0

B

15.0

J

3.6

B

Designer Kits

Communication Kits “U” Series

†Tolerance –

B = ±0.1pF
C = ±0.25pF
J = ±5%

*** 300 Capacitors 10 each of 30 values.



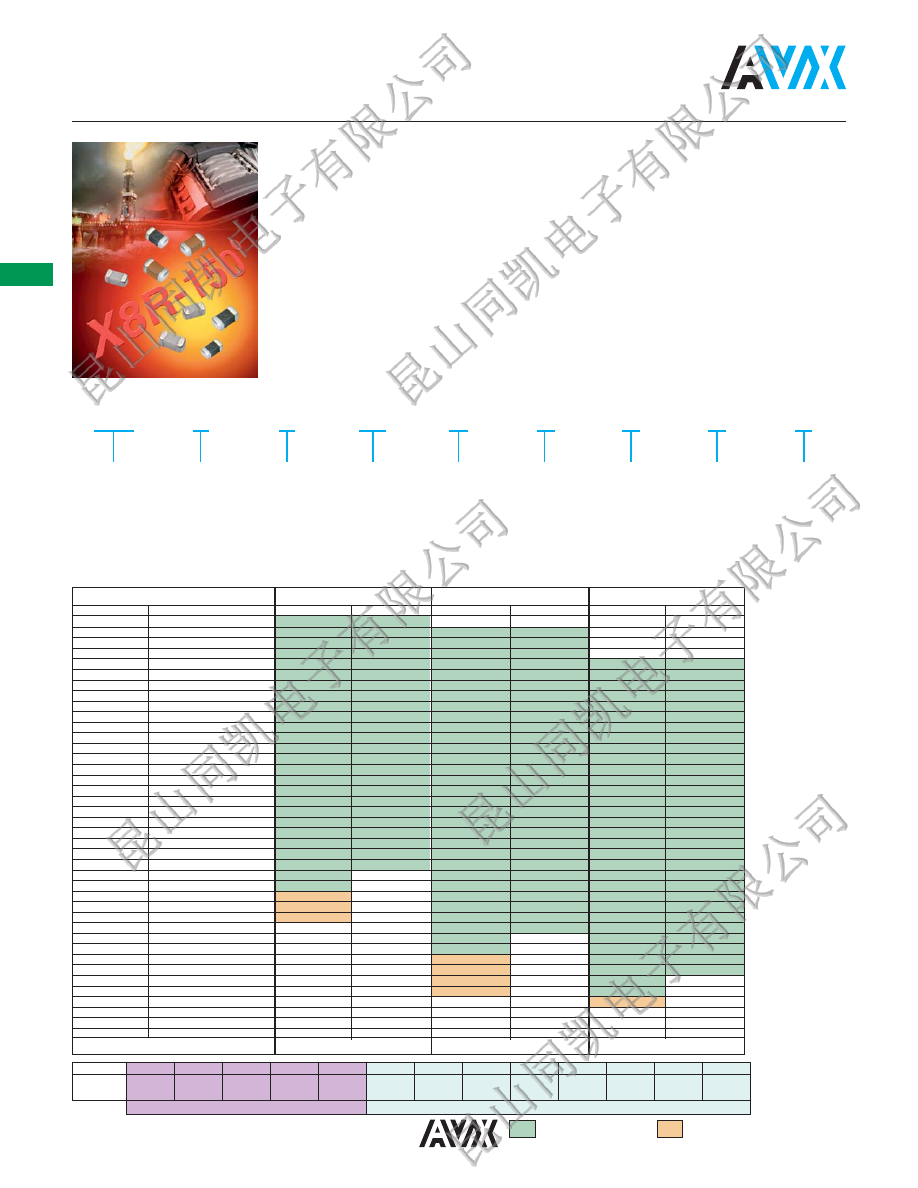

0805

Size

0603
0805
1206

5

Voltage

25V = 3
50V = 5

F

Dielectric

X8R = F

104

Capacitance

Code (In pF)

2 Sig. Digits +

Number of

Zeros

e.g. 10µF = 106

K

Capacitance

Tolerance

J = ± 5%

K = ±10%

M = ± 20%

4

Failure

Rate

4 = Automotive
A = Not

Applicable

T

Terminations

T = Plated Ni

and Sn

Z = FLEXITERM

TM

U = Conductive

Epoxy for
Hybrid apps

2

Packaging

2 = 7" Reel
4 = 13" Reel

A

Special

Code

A = Std.

Product

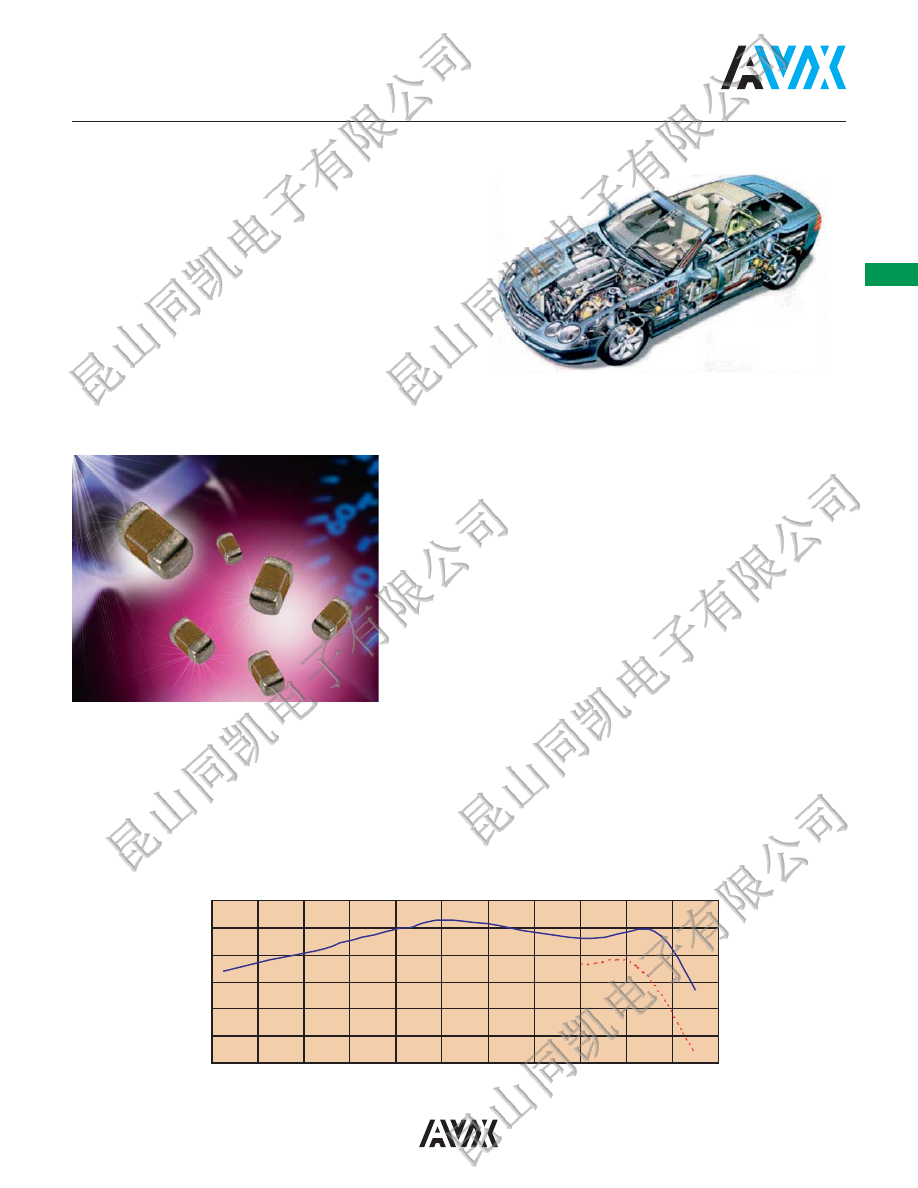

X8R Dielectric

General Specifications

AVX have developed a range of multilayer ceramic capacitors designed for use in applications up to
150ºC. These capacitors are manufactured with an X8R dielectric material which has a capacitance
variation of ±15% between -55ºC and +150ºC.

The need for X8R performance has been driven by customer requirements for parts that operate at
elevated temperatures. They provide a highly reliable capacitor with low loss and stable capacitance
over temperature.

They  are  ideal  for  automotive  under  the  hood  sensors,  measure  while  drilling  and  log  while  drilling.
Typical  applications  include  wire  line  logging  tools  such  as  gamma  ray  receivers,  acoustic  trans-
ceivers  and  micro-resistivity  tools.  They  can  also  be  used  as  bulk  capacitors  for  high  temperature
camera modules.

X8R capacitors are available as standard and Automotive AEC-Q200 qualified parts. Optional termi-
nation  systems,  tin,  FLEXITERM

TM

and  conductive  epoxy  for  hybrid  applications  are  available.

Providing  this  series  with  our  FLEXITERM

TM

termination  system  provides  further  advantage  to  cus-

tomers by way of enhanced resistance to both, temperature cycling and mechanical damage.

PART NUMBER (see page 2 for complete part number explanation)

NOTE: Contact factory for availability of Termination and Tolerance Options for Specific Part Numbers.

Letter

A

C

E

G

J

K

M

N

P

Q

X

Y

Z

Max.

0.33

0.56

0.71

0.86

0.94

1.02

1.27

1.40

1.52

1.78

2.29

2.54

2.79

Thickness

(0.013)

(0.022)

(0.028)

(0.034)

(0.037)

(0.040)

(0.050)

(0.055)

(0.060)

(0.070)

(0.090)

(0.100)

(0.110)

PAPER

EMBOSSED

12

SIZE

0603

0805

1206

WVDC

25V

50V

25V

50V

25V

50V

271

Cap        270

G

G

331

(pF)         330

G

G

J

J

471

470

G

G

J

J

681

680

G

G

J

J

102

1000

G

G

J

J

J

J

152

1500

G

G

J

J

J

J

182

1800

G

G

J

J

J

J

222

2200

G

G

J

J

J

J

272

2700

G

G

J

J

J

J

332

3300

G

G

J

J

J

J

392

3900

G

G

J

J

J

J

472

4700

G

G

J

J

J

J

562

5600

G

G

J

J

J

J

682

6800

G

G

J

J

J

J

822

8200

G

G

J

J

J

J

103

Cap       0.01

G

G

J

J

J

J

123

(µF)      0.012

G

G

J

J

J

J

153

0.015

G

G

J

J

J

J

183

0.018

G

G

J

J

J

J

223

0.022

G

G

J

J

J

J

273

0.027

G

G

J

J

J

J

333

0.033

G

G

J

J

J

J

393

0.039

G

G

J

J

J

J

473

0.047

G

G

J

J

J

J

563

0.056

G

N

N

M

M

683

0.068

G

N

N

M

M

823

0.082

G

N

N

M

M

104

0.1

G

N

N

M

M

124

0.12

G

N

N

M

M

154

0.15

N

N

M

M

184

0.18

N

M

M

224

0.22

N

M

M

274

0.27

N

M

M

334

0.33

N

M

M

394

0.39

N

M

474

0.47

N

M

684

0.68

M

824

0.82

105

1

WVDC

25V

50V

25V

50V

25V

50V

SIZE

0603

0805

1206

= Under development (Contact

factory for advanced samples)

= AEC-Q200 Qualified



13

X8R Dielectric

General Specifications

APPLICATIONS FOR X8R CAPACITORS

•  All market sectors with a 150°C requirement
•  Automotive on engine applications
•  Oil exploration applications
•  Hybrid automotive applications

–  Battery control
–  Inverter / converter circuits
–  Motor control applications
–  Water pump

•  Hybrid commercial applications

–  Emergency circuits
–  Sensors
–  Temperature regulation

ENGINEERING TOOLS FOR HIGH VOLTAGE MLC CAPACITORS

•  Samples
•  Technical Articles
•  Application Engineering
•  Application Support

ADVANTAGES OF X8R MLC CAPACITORS

•  Capacitance variation of ±15% between –55°C and

+150°C

•  Qualified to the highest automotive AEC-Q200 standards
•  Excellent reliability compared to other capacitor

technologies

•  RoHS compliant
•  Low ESR / ESL compared to other technologies
•  Tin solder finish
•  FLEXITERM

TM

available

•  Hybrid available
•  50V range available

X8R Dielectric

-25.00

-20.00

-15.00

-10.00

-5.00

0.00

5.00

-60

-40

-20

0

20

40

60

X7R included

for comparison

80

100

120

140

160

Temperature (°C)

% Cap change

0805, 50V, X8R Typical Temperature Coefficient



14

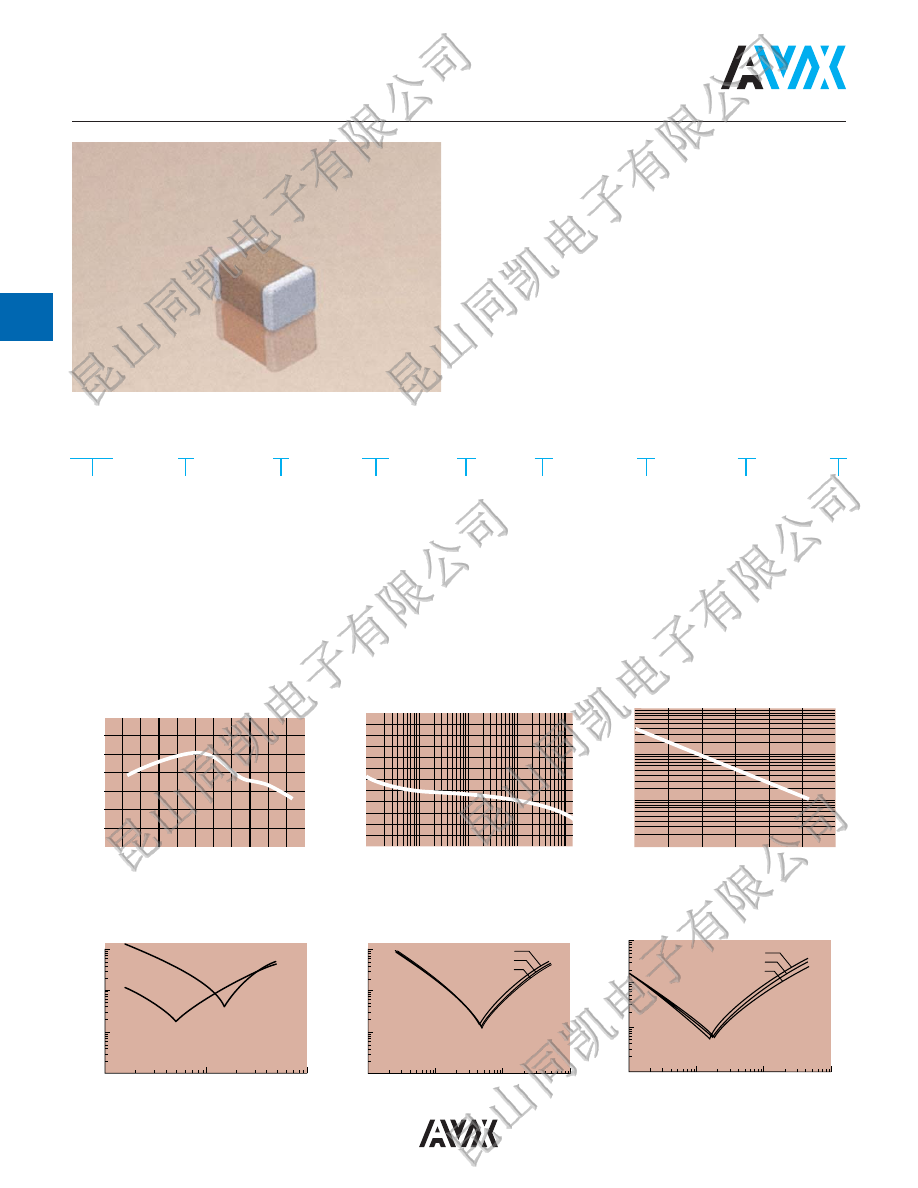

X7R Dielectric

General Specifications

X7R  formulations  are  called  “temperature  stable”  ceramics
and fall into EIA Class II materials. X7R is the most popular
of these intermediate dielectric constant materials. Its tem-
perature  variation  of  capacitance  is  within  ±15%  from
-55°C to +125°C. This capacitance change is non-linear.

Capacitance for X7R varies under the influence of electrical
operating conditions such as voltage and frequency.

X7R  dielectric  chip  usage  covers  the  broad  spectrum  of
industrial  applications  where  known  changes  in  capaci-
tance due to applied voltages are acceptable.

PART NUMBER (see page 2 for complete part number explanation)

% Cap Change

10

-60 -40 -20

0

20

40

60

80 100 120 140

Temperature

°

C

X7R Dielectric

Typical Temperature Coefficient

5

0

-5

-10

-15

-20

-25

%

⌬

 Capacitance

+10

+20

+30

0

-10

-20

-30

1KHz

10 KHz

100 KHz

1 MHz

10 MHz

Frequency

⌬

 Capacitance vs. Frequency

Insulation Resistance (Ohm-Farads)

1,000

10,000

100

0

0

20

120

40

60

80

Temperature

°

C

Insulation Resistance vs Temperature

100

Impedance,

⍀

10

100

1000

Frequency, MHz

Variation of Impedance with Cap Value

Impedance vs. Frequency

1,000 pF vs. 10,000 pF - X7R

0805

0.10

0.01

1.00

1,000 pF

10,000 pF

10.00

Impedance,

⍀

1

10

100

1,000

Frequency, MHz

Variation of Impedance with Chip Size

Impedance vs. Frequency

100,000 pF - X7R

0.1

.01

1.0

1206
0805

10

1210

Impedance,

⍀

1

10

100

1,000

Frequency, MHz

Variation of Impedance with Chip Size

Impedance vs. Frequency

10,000 pF - X7R

0.1

.01

1.0

1206
0805

10

1210

0805

Size

(L" x W")

5

Voltage

4V = 4

6.3V = 6

10V = Z
16V = Y
25V = 3
50V = 5

100V = 1
200V = 2
500V = 7

C

Dielectric

X7R = C

103

Capacitance

Code (In pF)

2 Sig. Digits +

Number of Zeros

M

Capacitance

Tolerance

J = ± 5%

K = ±10%

M = ± 20%

2

Packaging

2 = 7" Reel
4 = 13" Reel

7 = Bulk Cass.
9 = Bulk

Contact

Factory For

Multiples

A

Special

Code

A = Std. Product

T

Terminations

T = Plated Ni

and Sn

7 = Gold Plated*
Z= FLEXITERM™**

A

Failure

Rate

A = Not

Applicable

*Optional termination

**See FLEXITERM™

X7R section

NOTE: Contact factory for availability of Termination and Tolerance Options for Specific Part Numbers.

Contact factory for non-specified capacitance values.



15

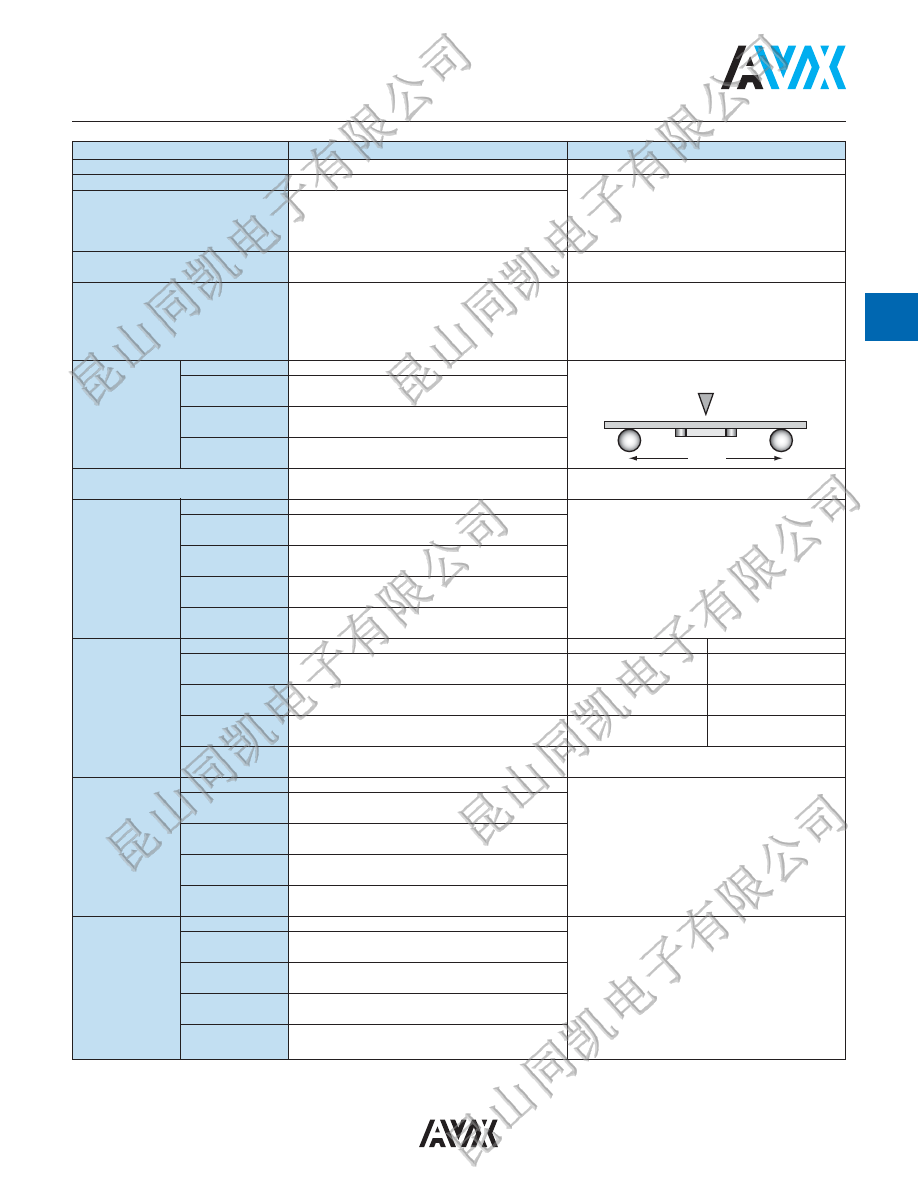

X7R Dielectric

Specifications and Test Methods

Parameter/Test

X7R Specification Limits

Measuring Conditions

Operating Temperature Range

-55ºC to +125ºC

Temperature Cycle Chamber

Capacitance

Within specified tolerance

≤

2.5% for

≥

50V DC rating

Freq.: 1.0 kHz ± 10%

Dissipation Factor

≤

3.0% for 25V DC rating

Voltage: 1.0Vrms ± .2V

≤

3.5% for 16V DC rating

For Cap > 10 µF, 0.5Vrms @ 120Hz

≤

5.0% for

≤

10V DC rating

Insulation Resistance

100,000M

Ω

or 1000M

Ω

- µF,

Charge device with rated voltage for

whichever is less

120 ± 5 secs @ room temp/humidity

Charge device with 300% of rated voltage for

Dielectric Strength

No breakdown or visual defects

1-5 seconds, w/charge and discharge current

limited to 50 mA (max)

Note: Charge device with 150% of rated

voltage for 500V devices.

Appearance

No defects

Deflection: 2mm

Capacitance

Test Time: 30 seconds

Resistance to

Variation

≤

±12%

Flexure

Dissipation

Meets Initial Values (As Above)

Stresses

Factor

Insulation

≥

Initial Value x 0.3

Resistance

Solderability

≥

95% of each terminal should be covered

Dip device in eutectic solder at 230 ± 5ºC

with fresh solder

for 5.0 ± 0.5 seconds

Appearance

No defects, <25% leaching of either end terminal

Capacitance

Variation

≤

±7.5%

Dip device in eutectic solder at 260ºC for 60

Dissipation

Meets Initial Values (As Above)

seconds. Store at room temperature for 24 ± 2

Resistance to

Factor

hours before measuring electrical properties.

Solder Heat

Insulation

Meets Initial Values (As Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Appearance

No visual defects

Step 1: -55ºC ± 2º

30 ± 3 minutes

Capacitance

Variation

≤

±7.5%

Step 2: Room Temp

≤

3 minutes

Dissipation

Meets Initial Values (As Above)

Step 3: +125ºC ± 2º

30 ± 3 minutes

Thermal

Factor

Shock

Insulation

Meets Initial Values (As Above)

Step 4: Room Temp

≤

3 minutes

Resistance

Dielectric

Meets Initial Values (As Above)

Repeat for 5 cycles and measure after

Strength

24 ± 2 hours at room temperature

Appearance

No visual defects

Capacitance

Variation

≤

±12.5%

Dissipation

≤

Initial Value x 2.0 (See Above)

Load Life

Factor

Insulation

≥

Initial Value x 0.3 (See Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Appearance

No visual defects

Capacitance

Variation

≤

±12.5%

Load

Dissipation

≤

Initial Value x 2.0 (See Above)

Humidity

Factor

Insulation

≥

Initial Value x 0.3 (See Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Charge device with 1.5 rated voltage (

≤

10V) in

test chamber set at 125ºC ± 2ºC

for 1000 hours (+48, -0)

Remove from test chamber and stabilize

at room temperature for 24 ± 2 hours

before measuring.

Store in a test chamber set at 85ºC ± 2ºC/

85% ± 5% relative humidity for 1000 hours

(+48, -0) with rated voltage applied.

Remove from chamber and stabilize at

room temperature and humidity for

24 ± 2 hours before measuring.

1mm/sec

90 mm



16

X7R Dielectric

Capacitance Range

PREFERRED SIZES ARE SHADED

SIZE

0201

0402

0603

0805

1206

Soldering

Reflow Only

Reflow Only

Reflow Only

Reflow/Wave

Reflow/Wave

Packaging

All Paper

All Paper

All Paper

Paper/Embossed

Paper/Embossed

(L) Length

MM

0.60 ± 0.03

1.00 ± 0.10

1.60 ± 0.15

2.01 ± 0.20

3.20 ± 0.20

(in.)

(0.024 ± 0.001)

(0.040 ± 0.004)

(0.063 ± 0.006)

(0.079 ± 0.008)

(0.126 ± 0.008)

(W) Width

MM

0.30 ± 0.03

0.50 ± 0.10

0.81 ± 0.15

1.25 ± 0.20

1.60 ± 0.20

(in.)

(0.011 ± 0.001)

(0.020 ± 0.004)

(0.032 ± 0.006)

(0.049 ± 0.008)

(0.063 ± 0.008)

(t)

Terminal

MM

0.15 ± 0.05

0.25 ± 0.15

0.35 ± 0.15

0.50 ± 0.25

0.50 ± 0.25

(in.)

(0.006 ± 0.002)

(0.010 ± 0.006)

(0.014 ± 0.006)

(0.020 ± 0.010)

(0.020 ± 0.010)

WVDC

10

16

16

25

50

6.3

10

16

25

50

100

200

6.3

10

16

25

50

100

200

6.3

10

16

25

50

100

200

500

Cap

100

A

A

(pF)

150

A

A

220

A

A

C

330

A

A

C

G

G

G

J

J

J

J

J

J

K

470

A

A

C

G

G

G

J

J

J

J

J

J

K

680

A

A

C

G

G

G

J

J

J

J

J

J

K

1000

A

A

C

G

G

G

J

J

J

J

J

J

K

1500

A

C

G

G

J

J

J

J

J

J

J

J

J

J

J

J

M

2200

A

C

G

G

J

J

J

J

J

J

J

J

J

J

J

J

M

3300

A

C

C

G

G

J

J

J

J

J

J

J

J

J

J

J

J

M

4700

A

C

G

G

J

J

J

J

J

J

J

J

J

J

J

J

M

6800

A

C

C

G

G

J

J

J

J

J

J

J

J

J

J

J

J

P

Cap

0.010

A

C

G

G

J

J

J

J

J

J

J

J

J

J

J

J

P

(µF

0.015

C

G

G

J

J

J

J

J

J

J

J

J

J

J

M

0.022

C

G

G

J

J

J

J

J

N

J

J

J

J

J

M

0.033

G

G

J

J

J

J

N

J

J

J

J

J

M

0.047

G

G

G

J

J

J

J

N

J

J

J

J

J

M

0.068

G

G

G

J

J

J

J

N

J

J

J

J

J

P

0.10

G

G

G

G

J

J

J

J

N

J

J

J

J

M

0.15

G

J

J

J

N

J

J

J

J

Q

0.22

G

J

J

N

N

J

J

J

J

Q

0.33

N

N

N

N

J

J

M

P

Q

0.47

N

N

N

N

M

M

M

P

0.68

N

N

N

M

M

Q

Q

1.0

J

J

N

N

N

M

M

Q

Q

1.5

P

Q

Q

2.2

J

N

Q

Q

Q

3.3
4.7

P

P

Q

10

P

Q

Q

22

Q

47

100

WVDC

10

16

16

25

50

6.3

10

16

25

50

100

200

6.3

10

16

25

50

100

200

6.3

10

16

25

50

100

200

500

SIZE

0201

0402

0603

0805

1206

Letter

A

C

E

G

J

K

M

N

P

Q

X

Y

Z

Max.

0.33

0.56

0.71

0.86

0.94

1.02

1.27

1.40

1.52

1.78

2.29

2.54

2.79

Thickness

(0.013)

(0.022)

(0.028)

(0.034)

(0.037)

(0.040)

(0.050)

(0.055)

(0.060)

(0.070)

(0.090)

(0.100)

(0.110)

PAPER

EMBOSSED

= Under Development



17

X7R Dielectric

Capacitance Range

Letter

A

C

E

G

J

K

M

N

P

Q

X

Y

Z

Max.

0.33

0.56

0.71

0.86

0.94

1.02

1.27

1.40

1.52

1.78

2.29

2.54

2.79

Thickness

(0.013)

(0.022)

(0.028)

(0.034)

(0.037)

(0.040)

(0.050)

(0.055)

(0.060)

(0.070)

(0.090)

(0.100)

(0.110)

PAPER

EMBOSSED

PREFERRED SIZES ARE SHADED

SIZE

1210

1812

1825

2220

2225

Soldering

Reflow Only

Reflow Only

Reflow Only

Reflow Only

Reflow Only

Packaging

Paper/Embossed

All Embossed

All Embossed

All Embossed

All Embossed

(L) Length

MM

3.20 ± 0.20

4.50 ± 0.30

4.50 ± 0.30

5.70 ± 0.40

5.72 ± 0.25

(in.)

(0.126 ± 0.008)

(0.177 ± 0.012)

(0.177 ± 0.012)

(0.225 ± 0.016)

(0.225 ± 0.010)

(W) Width

MM

2.50 ± 0.20

3.20 ± 0.20

6.40 ± 0.40

5.00 ± 0.40

6.35 ± 0.25

(in.)

(0.098 ± 0.008)

(0.126 ± 0.008)

(0.252 ± 0.016)

(0.197 ± 0.016)

(0.250 ± 0.010)

(t)

Terminal

MM

0.50 ± 0.25

0.61 ± 0.36

0.61 ± 0.36

0.64 ± 0.39

0.64 ± 0.39

(in.)

(0.020 ± 0.010)

(0.024 ± 0.014)

(0.024 ± 0.014)

(0.025 ± 0.015)

(0.025 ± 0.015)

WVDC

6.3

10

16

25

50

100

200

500

50

100

200

500

50

100

6.3

50

100

200

50

100

Cap

100

(pF)

150
220
330
470
680

1000
1500

J

J

J

J

J

J

M

2200

J

J

J

J

J

J

M

3300

J

J

J

J

J

J

M

4700

J

J

J

J

J

J

M

6800

J

J

J

J

J

J

M

Cap

0.010

J

J

J

J

J

J

M

K

K

K

K

M

M

X

X

X

X

M

P

(µF

0.015

J

J

J

J

J

J

P

K

K

K

P

M

M

X

X

X

X

M

P

0.022

J

J

J

J

J

J

Q

K

K

K

P

M

M

X

X

X

X

M

P

0.033

J

J

J

J

J

J

K

K

K

X

M

M

X

X

X

X

M

P

0.047

J

J

J

J

J

J

K

K

K

Z

M

M

X

X

X

X

M

P

0.068

J

J

J

J

J

M

K

K

K

M

M

X

X

X

X

M

P

0.10

J

J

J

J

J

M

K

K

K

M

M

X

X

X

X

M

P

0.15

J

J

J

J

M

K

K

P

M

M

X

X

X

X

M

P

0.22

J

J

J

J

P

K

K

P

M

M

X

X

X

M

P

0.33

J

J

J

J

Z

K

M

M

M

X

X

X

M

P

0.47

M

M

M

M

Z

K

P

M

M

X

X

X

M

P

0.68

M

M

P

X

Z

M

Q

M

X

X

X

M

P

1.0

N

N

P

X

Z

M

X

M

X

Z

M

P

1.5

N

N

Z

Z

Z

Z

M

X

Z

M

X

2.2

Z

Z

Z

Z

Z

Z

M

3.3

Z

Z

Z

Z

Z

4.7

Z

Z

Z

Z

Z

10

Z

Z

Z

Z

22

Z

Z

47

100

WVDC

6.3

10

16

25

50

100

200

500

50

100

200

500

50

100

6.3

50

100

200

50

100

SIZE

1210

1812

1825

2220

2225

L

䉲

䉲

䉲

䉲

W

䉲

䉲

䉲

䉲

T

t

= Under Development



18

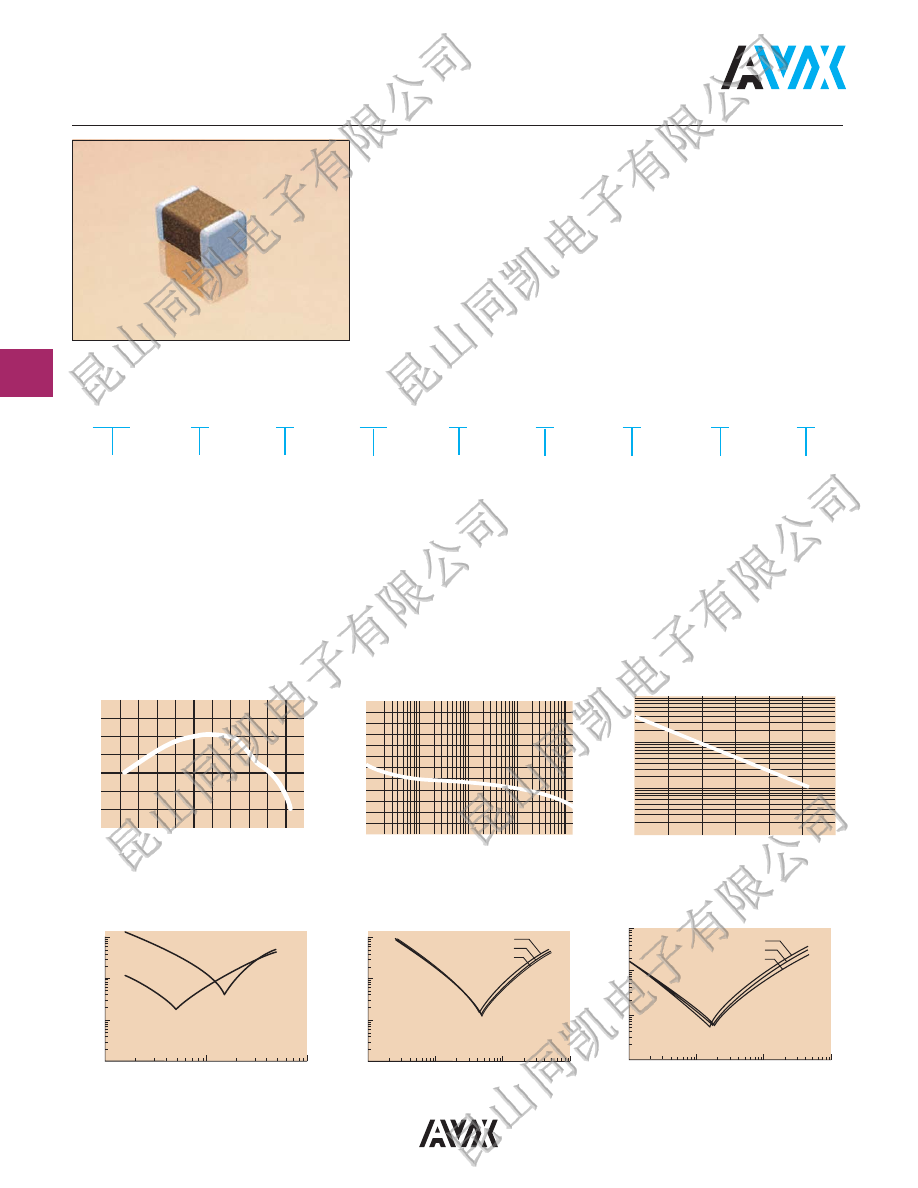

X7S  formulations  are  called  “temperature  stable”  ceramics  and  fall
into  EIA Class  II  materials.  Its  temperature  variation  of  capacitance
is  within  ±22%  from  –55°C  to  +125°C.  This  capacitance  change  is
non-linear.

Capacitance for X7S varies under the influence of electrical operating
conditions such as voltage and frequency.

X7S  dielectric  chip  usage  covers  the  broad  spectrum  of  industrial
applications  where  known  changes  in  capacitance  due  to  applied
voltages are acceptable.

X7S Dielectric

General Specifications

PART NUMBER

(see page 2 for complete part number explanation)

GENERAL DESCRIPTION

TYPICAL ELECTRICAL CHARACTERISTICS

1206

Size

(L" x W")

Z

Voltage

4 = 4V
6 = 6.3V
Z = 10V

Y = 16V

3 = 25V
5 = 50V

1 = 100V
2 = 200V

Z

Dielectric

Z = X7S

105

Capacitance

Code (In pF)

2 Sig. Digits +

Number of

Zeros

M

Capacitance

Tolerance

K = ±10%

M = ±20%

A

Failure

Rate

A = N/A

T

Terminations

T = Plated Ni

and Sn

2

2

Packaging

2 = 7" Reel
4 = 13" Reel

7 = Bulk Cass.

A

Special

Code

A = Std.

Product

%

⌬

 Capacitance

+10

+20

+30

0

-10

-20

-30

1KHz

10 KHz

100 KHz

1 MHz

10 MHz

Frequency

⌬

 Capacitance vs. Frequency

Insulation Resistance (Ohm-Farads)

1,000

10,000

100

0

0

20

120

40

60

80

Temperature

°

C

Insulation Resistance vs Temperature

100

Impedance,

⍀

10

100

1000

Frequency, MHz

Variation of Impedance with Cap Value

Impedance vs. Frequency

1,000 pF vs. 10,000 pF - X7S

0805

0.10

0.01

1.00

1,000 pF

10,000 pF

10.00

Impedance,

⍀

1

10

100

1,000

Frequency, MHz

Variation of Impedance with Chip Size

Impedance vs. Frequency

100,000 pF - X7S

0.1

.01

1.0

1206
0805

10

1210

Impedance,

⍀

1

10

100

1,000

Frequency, MHz

Variation of Impedance with Chip Size

Impedance vs. Frequency

10,000 pF - X7S

0.1

.01

1.0

1206
0805

10

1210

10

5

0

-5

-10

-15

-20

-25

-60 -40 -20

0

20 40

Temperature (

°

C)

% Cap Change

60 80 100 120 140

X7S Dielectric

Typical Temperature Coefficient

NOTE: Contact factory for availability of Tolerance Options for Specific Part Numbers.



19

X7S Dielectric

Specifications and Test Methods

Parameter/Test

X7S Specification Limits

Measuring Conditions

Operating Temperature Range

-55ºC to +125ºC

Temperature Cycle Chamber

Capacitance

Within specified tolerance

≤

2.5% for

≥

50V DC rating

Freq.: 1.0 kHz ± 10%

Dissipation Factor

≤

3.0% for 25V DC rating

Voltage: 1.0Vrms ± .2V

≤

3.5% for 16V DC rating

For Cap > 10 µF, 0.5Vrms @ 120Hz

≤

5.0% for

≤

10V DC rating

Insulation Resistance

100,000M

Ω

or 1000M

Ω

- µF,

Charge device with rated voltage for

whichever is less

120 ± 5 secs @ room temp/humidity

Charge device with 300% of rated voltage for

Dielectric Strength

No breakdown or visual defects

1-5 seconds, w/charge and discharge current

limited to 50 mA (max)

Appearance

No defects

Deflection: 2mm

Capacitance

Test Time: 30 seconds

Resistance to

Variation

≤

±12%

Flexure

Dissipation

Meets Initial Values (As Above)

Stresses

Factor

Insulation

≥

Initial Value x 0.3

Resistance

Solderability

≥

95% of each terminal should be covered

Dip device in eutectic solder at 230 ± 5ºC

with fresh solder

for 5.0 ± 0.5 seconds

Appearance

No defects, <25% leaching of either end terminal

Capacitance

Variation

≤

±7.5%

Dip device in eutectic solder at 260ºC for 60

Dissipation

Meets Initial Values (As Above)

seconds. Store at room temperature for 24 ± 2

Resistance to

Factor

hours before measuring electrical properties.

Solder Heat

Insulation

Meets Initial Values (As Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Appearance

No visual defects

Step 1: -55ºC ± 2º

30 ± 3 minutes

Capacitance

Variation

≤

±7.5%

Step 2: Room Temp

≤

3 minutes

Dissipation

Meets Initial Values (As Above)

Step 3: +125ºC ± 2º

30 ± 3 minutes

Thermal

Factor

Shock

Insulation

Meets Initial Values (As Above)

Step 4: Room Temp

≤

3 minutes

Resistance

Dielectric

Meets Initial Values (As Above)

Repeat for 5 cycles and measure after

Strength

24 ± 2 hours at room temperature

Appearance

No visual defects

Capacitance

Variation

≤

±12.5%

Dissipation

≤

Initial Value x 2.0 (See Above)

Load Life

Factor

Insulation

≥

Initial Value x 0.3 (See Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Appearance

No visual defects

Capacitance

Variation

≤

±12.5%

Load

Dissipation

≤

Initial Value x 2.0 (See Above)

Humidity

Factor

Insulation

≥

Initial Value x 0.3 (See Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Charge device with 1.5 rated voltage (

≤

10V) in

test chamber set at 125ºC ± 2ºC

for 1000 hours (+48, -0)

Remove from test chamber and stabilize

at room temperature for 24 ± 2 hours

before measuring.

Store in a test chamber set at 85ºC ± 2ºC/

85% ± 5% relative humidity for 1000 hours

(+48, -0) with rated voltage applied.

Remove from chamber and stabilize at

room temperature and humidity for

24 ± 2 hours before measuring.

1mm/sec

90 mm



20

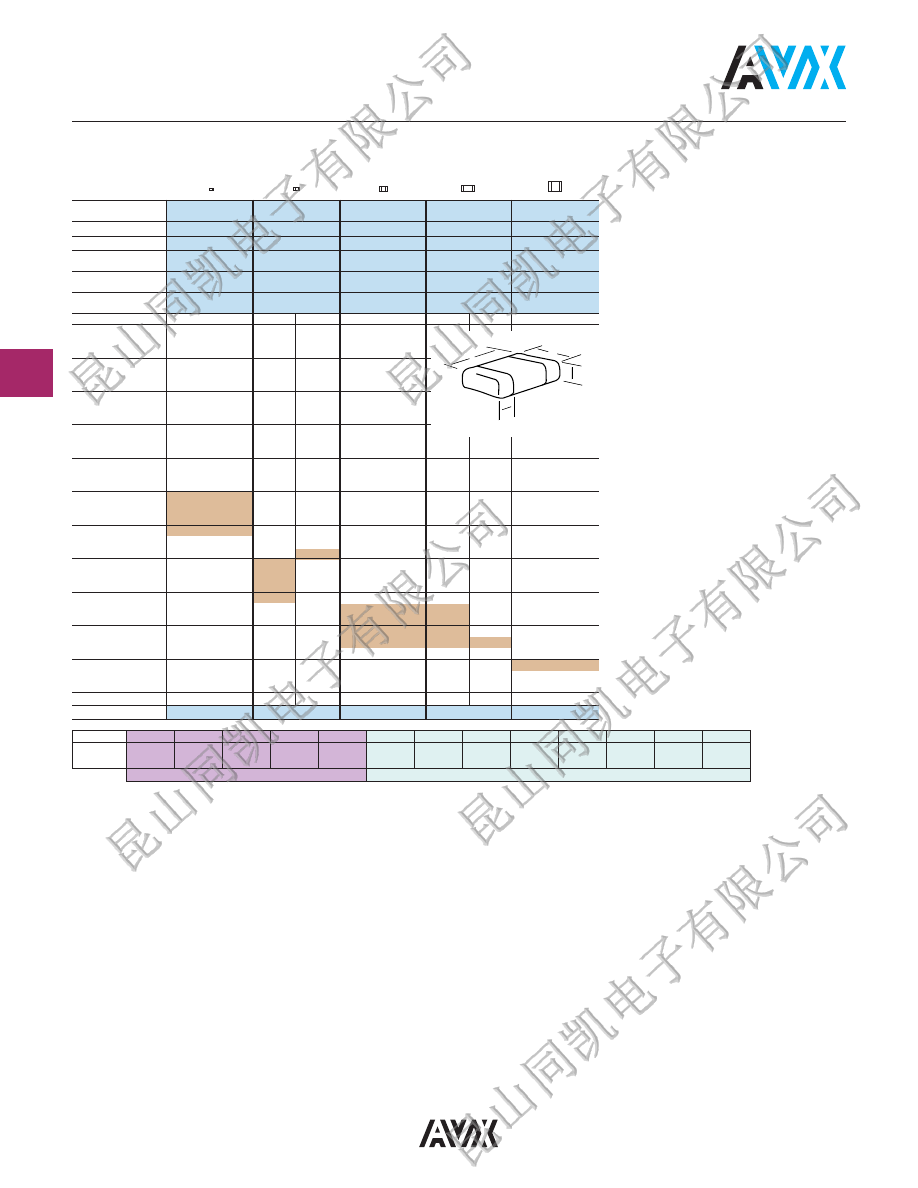

X7S Dielectric

Capacitance Range

PREFERRED SIZES ARE SHADED

SIZE

0402

0603

0805

1206

1210

Soldering

Reflow Only

Reflow Only

Reflow/Wave

Reflow/Wave

Reflow Only

Packaging

All Paper

All Paper

Paper/Embossed

Paper/Embossed

Paper/Embossed

(L) Length

MM

1.00 ± 0.10

1.60 ± 0.15

2.01 ± 0.20

3.20 ± 0.20

3.20 ± 0.20

(in.)

(0.040 ± 0.004)

(0.063 ± 0.006)

(0.079 ± 0.008)

(0.126 ± 0.008)

(0.126 ± 0.008)

(W) Width

MM

0.50 ± 0.10

0.81 ± 0.15

1.25 ± 0.20

1.60 ± 0.20

2.50 ± 0.20

(in.)

(0.020 ± 0.004)

(0.032 ± 0.006)

(0.049 ± 0.008)

(0.063 ± 0.008)

(0.098 ± 0.008)

(t)

Terminal

MM

0.25 ± 0.15

0.35 ± 0.15

0.50 ± 0.25

0.50 ± 0.25

0.50 ± 0.25

(in.)

(0.010 ± 0.006)

(0.014 ± 0.006)

(0.020 ± 0.010)

(0.020 ± 0.010)

(0.020 ± 0.010)

WVDC

6.3

6.3

25

4

6.3

10

6.3

Cap

100

(pF)

150
220
330
470
680

1000
1500
2200
3300
4700
6800

Cap

0.010

(µF

0.015
0.022
0.033

C

0.047

C

0.068

C

0.10

C

0.15
0.22

G

0.33

G

0.47

G

0.68

G

1.0

G

1.5

N

Q

2.2

N

Q

3.3

N

Q

4.7

N

Q

Q

10
22

Z

47

100

WVDC

6.3

6.3

25

4

6.3

10

6.3

SIZE

0402

0603

0805

1206

1210

L

䉲

䉲

䉲

䉲

W

䉲

䉲

䉲

䉲

T

t

Letter

A

C

E

G

J

K

M

N

P

Q

X

Y

Z

Max.

0.33

0.56

0.71

0.86

0.94

1.02

1.27

1.40

1.52

1.78

2.29

2.54

2.79

Thickness

(0.013)

(0.022)

(0.028)

(0.034)

(0.037)

(0.040)

(0.050)

(0.055)

(0.060)

(0.070)

(0.090)

(0.100)

(0.110)

PAPER

EMBOSSED



21

• General Purpose Dielectric for Ceramic Capacitors

• EIA Class II Dielectric

• Temperature variation of capacitance is within ±15%

from -55°C to +85°C

• Well suited for decoupling and filtering applications

• Available in High Capacitance values (up to 100µF)

X5R Dielectric

General Specifications

PART NUMBER

(see page 2 for complete part number explanation)

GENERAL DESCRIPTION

%

⌬

 Capacitance

-60

-40

-20

0

+20

+40

+60

+80

Temperature

°

C

Temperature Coefficient

20

15

10

5

0

-5

-10

-15

-20

TYPICAL ELECTRICAL CHARACTERISTICS

Insulation Resistance (Ohm-Farads)

1,000

10,000

100

0

Insulation Resistance vs Temperature

0

20

120

40

60

80

Temperature

°

C

100

1210

Size

(L" x W")

4

Voltage

4 = 4V
6 = 6.3V
Z = 10V

Y = 16V

3 = 25V

D = 35V

5 = 50V

D

Dielectric

D = X5R

107

Capacitance

Code (In pF)

2 Sig. Digits +

Number of

Zeros

M

Capacitance

Tolerance

K = ±10%

M = ±20%

A

Failure

Rate

A = N/A

T

Terminations

T = Plated Ni

and Sn

2

2

Packaging

2 = 7" Reel
4 = 13" Reel

7 = Bulk Cass.
9 = Bulk

A

Special

Code

A = Std.

NOTE: Contact factory for availability of Tolerance Options for Specific Part Numbers.

Contact factory for non-specified capacitance values.



22

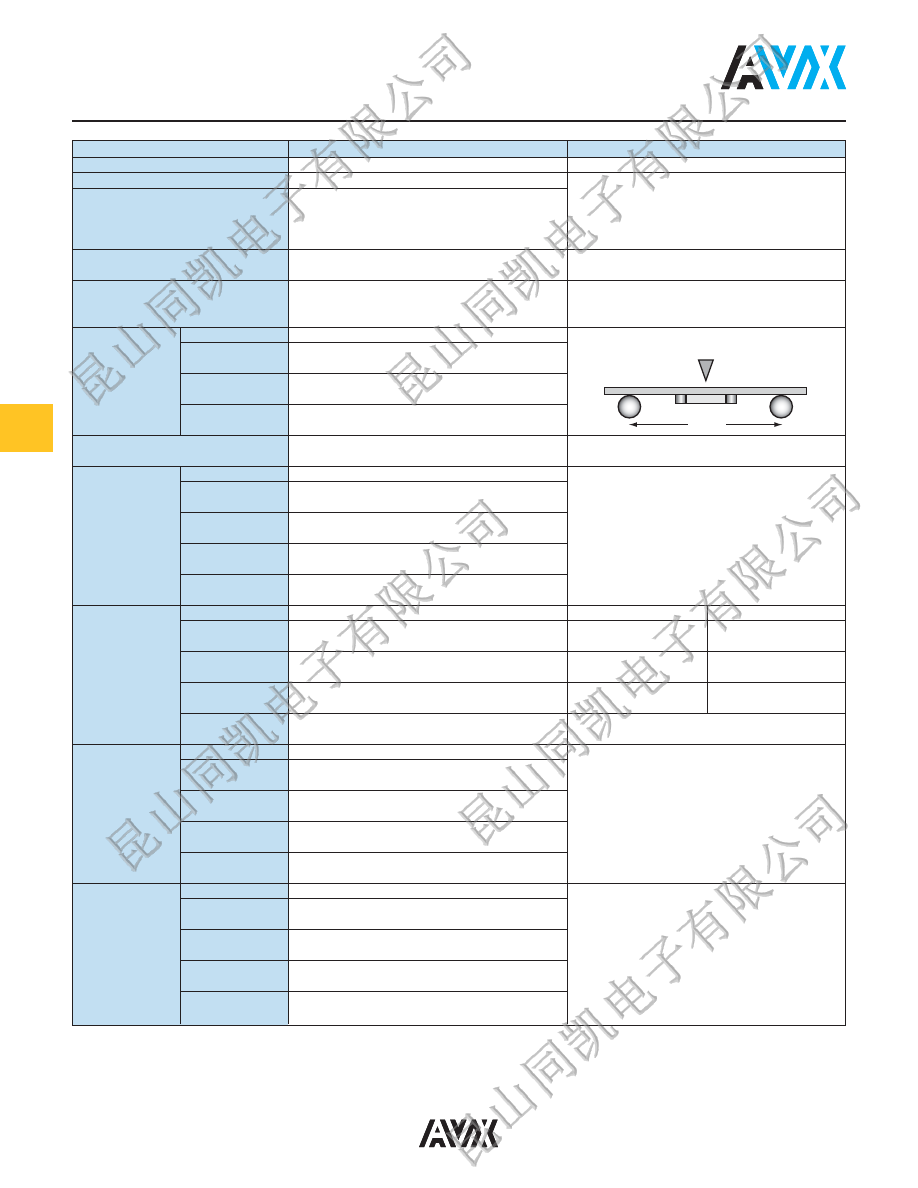

X5R Dielectric

Specifications and Test Methods

Parameter/Test

X5R Specification Limits

Measuring Conditions

Operating Temperature Range

-55ºC to +85ºC

Temperature Cycle Chamber

Capacitance

Within specified tolerance

≤

2.5% for

≥

50V DC rating

Freq.: 1.0 kHz ± 10%

Dissipation Factor

≤

3.0% for 25V DC rating

Voltage: 1.0Vrms ± .2V

≤

3.5% for 16V DC rating

For Cap > 10 µF, 0.5Vrms @ 120Hz

≤

5.0% for

≤

10V DC rating

Insulation Resistance

100,000M

Ω

or 500M

Ω

- µF,

Charge device with rated voltage for

whichever is less

120 ± 5 secs @ room temp/humidity

Charge device with 300% of rated voltage for

Dielectric Strength

No breakdown or visual defects

1-5 seconds, w/charge and discharge current

limited to 50 mA (max)

Appearance

No defects

Deflection: 2mm

Capacitance

Test Time: 30 seconds

Resistance to

Variation

≤

±12%

Flexure

Dissipation

Meets Initial Values (As Above)

Stresses

Factor

Insulation

≥

Initial Value x 0.3

Resistance

Solderability

≥

95% of each terminal should be covered

Dip device in eutectic solder at 230 ± 5ºC

with fresh solder

for 5.0 ± 0.5 seconds

Appearance

No defects, <25% leaching of either end terminal

Capacitance

Variation

≤

±7.5%

Dip device in eutectic solder at 260ºC for 60

Dissipation

Meets Initial Values (As Above)

seconds. Store at room temperature for 24 ± 2

Resistance to

Factor

hours before measuring electrical properties.

Solder Heat

Insulation

Meets Initial Values (As Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Appearance

No visual defects

Step 1: -55ºC ± 2º

30 ± 3 minutes

Capacitance

Variation

≤

±7.5%

Step 2: Room Temp

≤

3 minutes

Dissipation

Meets Initial Values (As Above)

Step 3: +85ºC ± 2º

30 ± 3 minutes

Thermal

Factor

Shock

Insulation

Meets Initial Values (As Above)

Step 4: Room Temp

≤

3 minutes

Resistance

Dielectric

Meets Initial Values (As Above)

Repeat for 5 cycles and measure after

Strength

24 ± 2 hours at room temperature

Appearance

No visual defects

Capacitance

Variation

≤

±12.5%

Dissipation

≤

Initial Value x 2.0 (See Above)

Load Life

Factor

Insulation

≥

Initial Value x 0.3 (See Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Appearance

No visual defects

Capacitance

Variation

≤

±12.5%

Load

Dissipation

≤

Initial Value x 2.0 (See Above)

Humidity

Factor

Insulation

≥

Initial Value x 0.3 (See Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Charge device with 1.5X rated voltage in

test chamber set at 85ºC ± 2ºC for 1000 hours

(+48, -0). Note: Contact factory for specific high

CV devices that are tested at 1.5X rated voltage.

Remove from test chamber and stabilize

at room temperature for 24 ± 2 hours

before measuring.

Store in a test chamber set at 85ºC ± 2ºC/

85% ± 5% relative humidity for 1000 hours

(+48, -0) with rated voltage applied.

Remove from chamber and stabilize at

room temperature and humidity for

24 ± 2 hours before measuring.

1mm/sec

90 mm



23

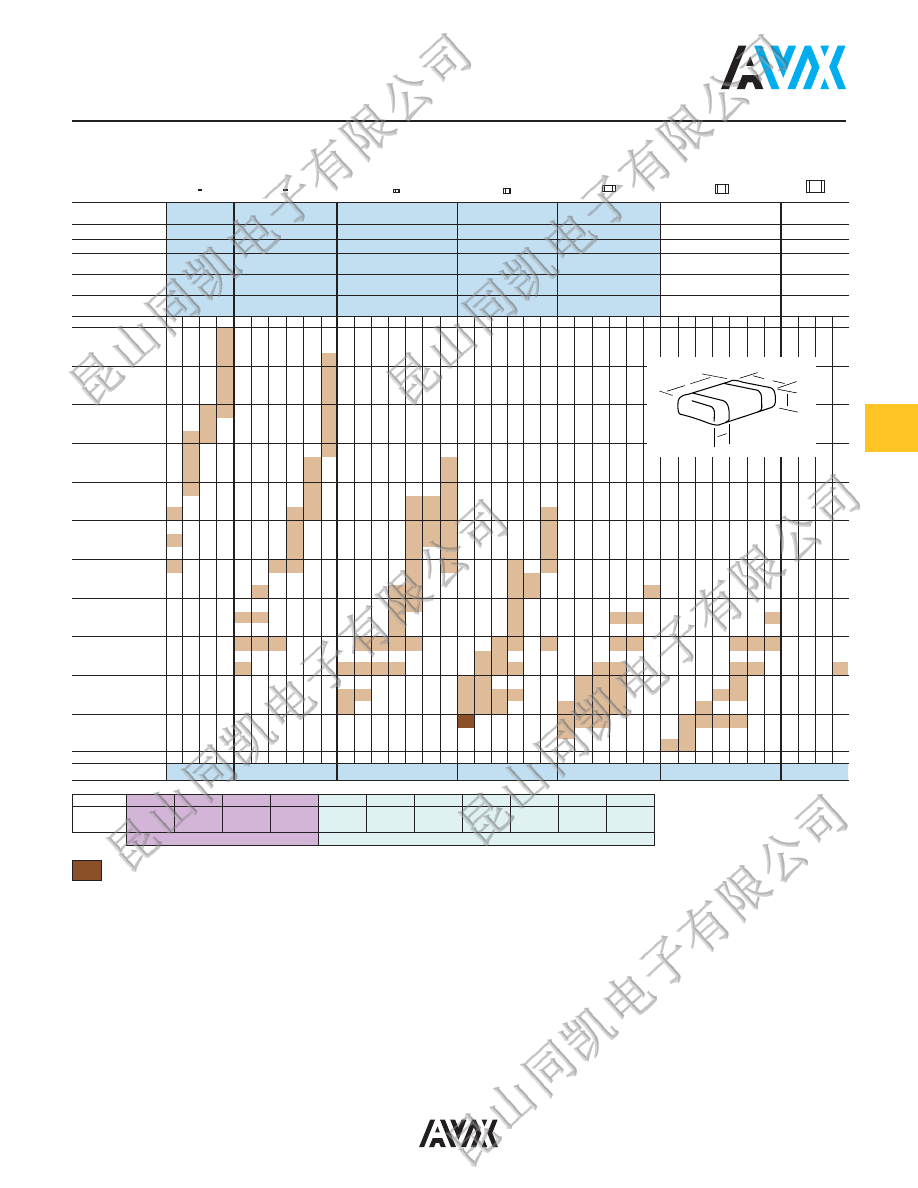

X5R Dielectric

Capacitance Range

PREFERRED SIZES ARE SHADED

Letter

A

E

G

J

K

M

N

Q

X

Y

Z

Max.

0.33

0.71

0.86

0.94

1.02

1.27

1.40

1.78

2.29

2.54

2.79

Thickness

(0.013)

(0.028)

(0.034)

(0.037)

(0.040)

(0.050)

(0.055)

(0.070)

(0.090)

(0.100)

(0.110)

PAPER

EMBOSSED

SIZE

0201

0402

0603

0805

1206

1210

1812

Soldering

Reflow Only

Reflow Only

Reflow Only

Reflow/Wave

Reflow/Wave

Reflow/Wave

Reflow Only

Packaging

All Paper

All Paper

All Paper

Paper/Embossed

Paper/Embossed

Paper/Embossed

All Embossed

(L) Length

MM

0.60 ± 0.03

1.00 ± 0.10

1.60 ± 0.15

2.01 ± 0.20

3.20 ± 0.20

3.20 ± 0.20

4.50 ± 0.30

(in.)

(0.024 ± 0.001)

(0.040 ± 0.004)

(0.063 ± 0.006)

(0.079 ± 0.008)

(0.126 ± 0.008)

(0.126 ± 0.008)

(0.177 ± 0.012)

(W) Width

MM

0.30 ± 0.03

0.50 ± 0.10

0.81 ± 0.15

1.25 ± 0.20

1.60 ± 0.20

2.50 ± 0.20

3.20 ± 0.20

(in.)

(0.011 ± 0.001)

(0.020 ± 0.004)

(0.032 ± 0.006)

(0.049 ± 0.008)

(0.063 ± 0.008)

(0.098 ± 0.008)

(0.126 ± 0.008)

(t)

Terminal

MM

0.15 ± 0.05

0.25 ± 0.15

0.35 ± 0.15

0.50 ± 0.25

0.50 ± 0.25

0.50 ± 0.25

0.61 ± 0.36

(in.)

(0.006 ± 0.002)

(0.010 ± 0.006)

(0.014 ± 0.006)

(0.020 ± 0.010)

(0.020 ± 0.010)

(0.020 ± 0.010)

(0.024 ± 0.014)

WVDC

6.3 10 16 25

4

6.3 10

16 25

50

4

6.3 10 16 25 35 50

6.3 10 16 25

35 50 6.3 10

16

25 35

50

4

6.3 10

16

25 35

50 6.3 10

25 50

Cap

100

A

(pF)

150

A

220

A

C

330

A

C

470

A

C

680

A

C

1000

A

A

C

1500

A

C

2200

A

A

C

3300

A

C

4700

A

C

G

6800

A

C

G

Cap

0.010

A

C

G

(µF)

0.015

C

G

G

G

0.022

A

C

C

G

G

G

N

0.033

C

G

G

G

N

0.047

A

C

G

G

G

N

0.068

C

G

G

N

0.10

A

C

C

G

G

N

N

0.15

G

N

N

0.22

C

G

G

N

N

Q

0.33

G

G

N

0.47

C

C

G

N

Q

Q

X

0.68

G

N

1.0

C

C

C

G

G

G

J

N

N

P*

Q

Q

X

X

X

1.5

N

N

2.2

C

G

G

J

J

N

N

N

Q

Q

Z

X

Z

3.3

N

N

Q

Q

Q

Z

4.7

G

G

N

N

N

N*

Q

Q

Q

Z

Z

10

K

N

N

N

Q

Q

Q

Q

Z

22

N

Q

Q

Q

Z

Z

Z

Z*

47

Q

Z

100

Z

Z*

WVDC

6.3 10 16 25

4

6.3 10

16 25

50

4

6.3 10 16 25 35 50

6.3 10 16 25

35 50 6.3 10

16

25 35

50

4

6.3 10

16

25 35

50 6.3 10

25 50

SIZE

0201

0402

0603

0805

1206

1210

1812

= Under Development

L

䉲

䉲

䉲

䉲

W

䉲

䉲

䉲

䉲

T

t

*Optional Specifications – Contact factory

NOTE: Contact factory for non-specified capacitance values



24

Y5V Dielectric

General Specifications

Y5V  formulations  are  for  general-purpose  use  in  a  limited
temperature range. They have a wide temperature character-
istic  of  +22%  –82%  capacitance  change  over  the  operating
temperature range of –30°C to +85°C.

These characteristics make Y5V ideal for decoupling applica-
tions within limited temperature range.

0805

Size

(L" x W")

3

Voltage

6.3V = 6

10V = Z
16V = Y
25V = 3
50V = 5

G

Dielectric

Y5V = G

104

Capacitance

Code (In pF)

2 Sig. Digits +

Number of

Zeros

Z

Capacitance

Tolerance

Z = +80 –20%

A

Failure

Rate

A = Not

Applicable

T

Terminations

T = Plated Ni

and Sn

2

Packaging

2 = 7" Reel
4 = 13" Reel

A

Special

Code

A = Std.

Product

PART NUMBER (see page 2 for complete part number explanation)

%

⌬

 Capacitance

+20

+10

0

-55

-35 -15

+5 +25 +45 +65 +85 +105 +125

Temperature

°

C

Temperature Coefficient

-60

-50

-40

-30

-20

-10

-70

-80



⌬

 c/c (%)

+20

+40

0

0

% DC Bias Voltage

Capacitance Change

vs. DC Bias Voltage

-60

-40

-20

-100

-80

20

40

60

80

100

Insulation Resistance (Ohm-Farads)

1,000

10,000

100

0

+20

+30

+40

+60

+50

+70

+80

+90

Temperature

°

C

Insulation Resistance vs. Temperature

 |Z| (Ohms)

10,000

1,000

10,000

Frequency (Hz)

0.1

␮

F - 0603

Impedance vs. Frequency

1

10

100

0.01

0.1

100,000

1,000,000

10,000,000

 |Z| (Ohms)

1,000

10,000

Frequency (Hz)

0.22

␮

F - 0805

Impedance vs. Frequency

1

10

100

0.01

0.1

100,000

1,000,000

10,000,000

 |Z| (Ohms)

1,000

10,000

Frequency (Hz)

1

␮

F - 1206

Impedance vs. Frequency

1

10

100

0.01

0.1

100,000

1,000,000

10,000,000



25

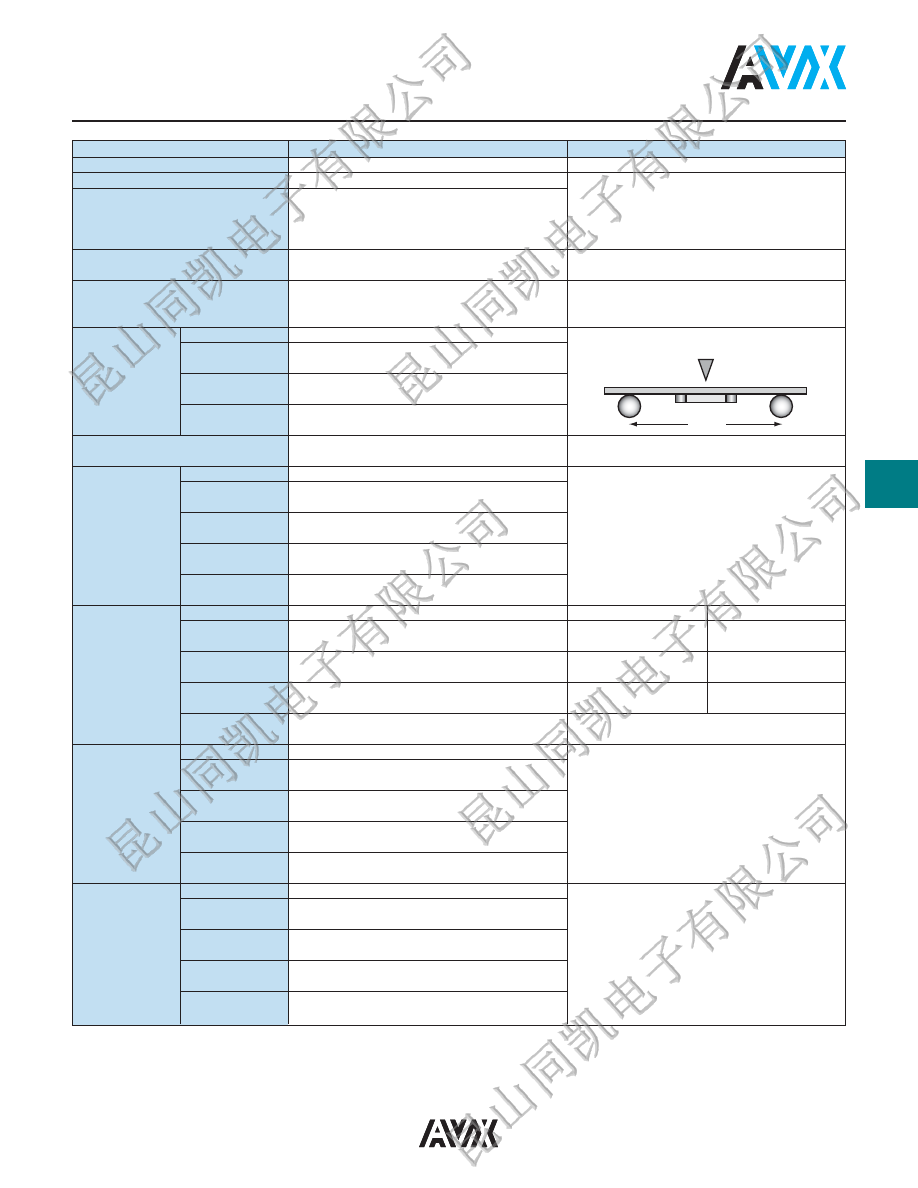

Y5V Dielectric

Specifications and Test Methods

Parameter/Test

Y5V Specification Limits

Measuring Conditions

Operating Temperature Range

-30ºC to +85ºC

Temperature Cycle Chamber

Capacitance

Within specified tolerance

≤

5.0% for

≥

50V DC rating

Freq.: 1.0 kHz ± 10%

Dissipation Factor

≤

7.0% for 25V DC rating

Voltage: 1.0Vrms ± .2V

≤

9.0% for 16V DC rating

For Cap > 10 µF, 0.5Vrms @ 120Hz

≤

12.5% for

≤

10V DC rating

Insulation Resistance

100,000M

Ω

or 500M

Ω

- µF,

Charge device with rated voltage for

whichever is less

120 ± 5 secs @ room temp/humidity

Charge device with 300% of rated voltage for

Dielectric Strength

No breakdown or visual defects

1-5 seconds, w/charge and discharge current

limited to 50 mA (max)

Appearance

No defects

Deflection: 2mm

Capacitance

Test Time: 30 seconds

Resistance to

Variation

≤

±30%

Flexure

Dissipation

Meets Initial Values (As Above)

Stresses

Factor

Insulation

≥

Initial Value x 0.1

Resistance

Solderability

≥

95% of each terminal should be covered

Dip device in eutectic solder at 230 ± 5ºC

with fresh solder

for 5.0 ± 0.5 seconds

Appearance

No defects, <25% leaching of either end terminal

Capacitance

Variation

≤

±20%

Dip device in eutectic solder at 260ºC for 60

Dissipation

Meets Initial Values (As Above)

seconds. Store at room temperature for 24 ± 2

Resistance to

Factor

hours before measuring electrical properties.

Solder Heat

Insulation

Meets Initial Values (As Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Appearance

No visual defects

Step 1: -30ºC ± 2º

30 ± 3 minutes

Capacitance

Variation

≤

±20%

Step 2: Room Temp

≤

3 minutes

Dissipation

Meets Initial Values (As Above)

Step 3: +85ºC ± 2º

30 ± 3 minutes

Thermal

Factor

Shock

Insulation

Meets Initial Values (As Above)

Step 4: Room Temp

≤

3 minutes

Resistance

Dielectric

Meets Initial Values (As Above)

Repeat for 5 cycles and measure after

Strength

24 ±2 hours at room temperature

Appearance

No visual defects

Capacitance

Variation

≤

±30%

Dissipation

≤

Initial Value x 1.5 (See Above)

Load Life

Factor

Insulation

≥

Initial Value x 0.1 (See Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Appearance

No visual defects

Capacitance

Variation

≤

±30%

Load

Dissipation

≤

Initial Value x 1.5 (See above)

Humidity

Factor

Insulation

≥

Initial Value x 0.1 (See Above)

Resistance

Dielectric

Meets Initial Values (As Above)

Strength

Charge device with twice rated voltage in

test chamber set at 85ºC ± 2ºC

for 1000 hours (+48, -0)

Remove from test chamber and stabilize

at room temperature for 24 ± 2 hours

before measuring.

Store in a test chamber set at 85ºC ± 2ºC/

85% ± 5% relative humidity for 1000 hours

(+48, -0) with rated voltage applied.

Remove from chamber and stabilize at

room temperature and humidity for

24 ± 2 hours before measuring.

1mm/sec

90 mm



26

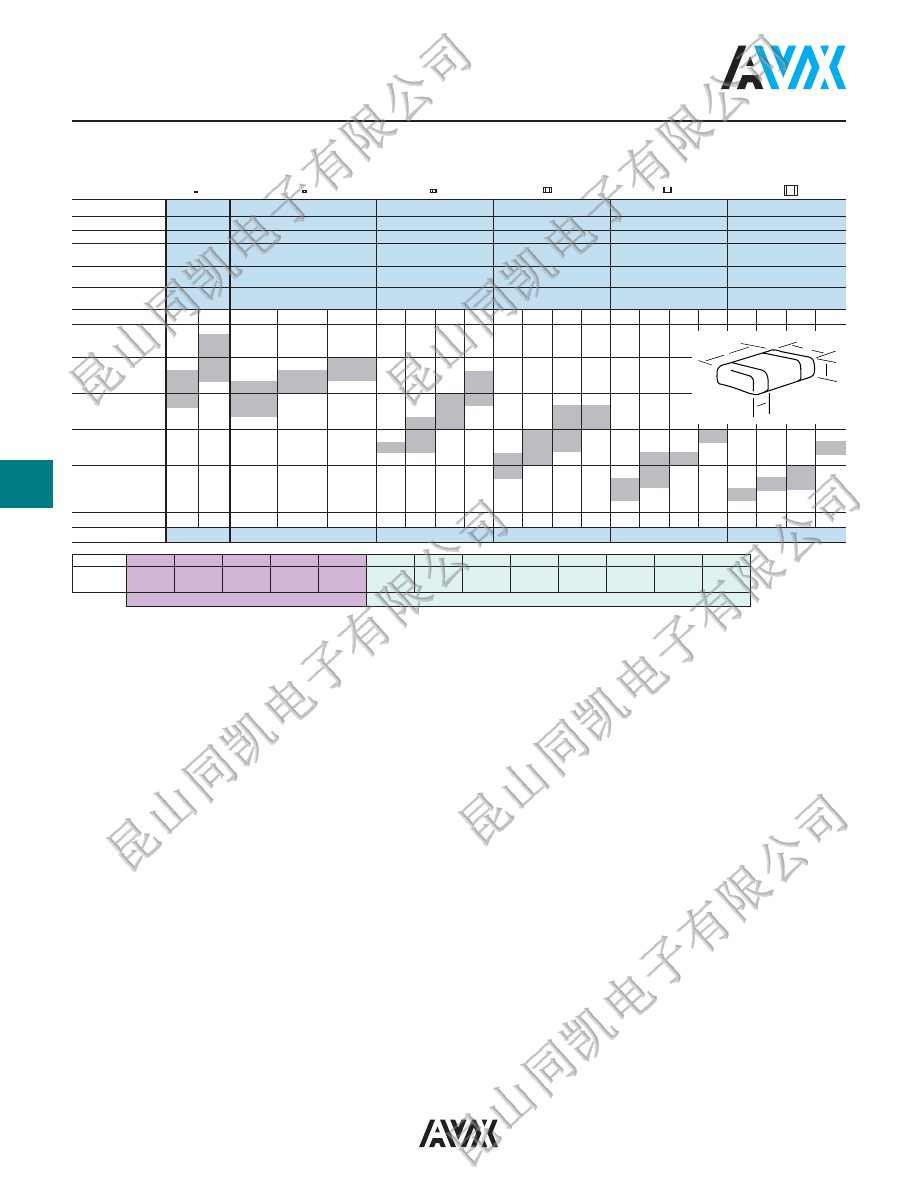

Y5V Dielectric

Capacitance Range

PREFERRED SIZES ARE SHADED

SIZE

0201

0402

0603

0805

1206

1210

Soldering

Reflow Only

Reflow Only

Reflow Only

Reflow/Wave

Reflow/Wave

Reflow Only

Packaging

All Paper

All Paper

All Paper

Paper/Embossed

Paper/Embossed

Paper/Embossed

(L) Length

MM

0.60 ± 0.03

1.00 ± 0.10

1.60 ± 0.15

2.01 ± 0.20

3.20 ± 0.20

3.20 ± 0.20

(in.)

(0.024 ± 0.001)

(0.040 ± 0.004)

(0.063 ± 0.006)

(0.079 ± 0.008)

(0.126 ± 0.008)

(0.126 ± 0.008)

(W) Width

MM

0.30 ± 0.03

0.50 ± 0.10

.81 ± 0.15

1.25 ± 0.20

1.60 ± 0.20

2.50 ± 0.20

(in.)

(0.011 ± 0.001)

(0.020 ± 0.004)

(0.032 ± 0.006)

(0.049 ± 0.008)

(0.063 ± 0.008)

(0.098 ± 0.008)

(t)

Terminal

MM

0.15 ± 0.05

0.25 ± 0.15

0.35 ± 0.15

0.50 ± 0.25

0.50 ± 0.25

.50 ± 0.25

(in.)

(0.006 ± 0.002)

(0.010 ± 0.006)

(0.014 ± 0.006)

(0.020 ± 0.010)

(0.020 ± 0.010)

(0.020 ± 0.010)

WVDC

6.3

10

16

25

50

10

16

25

50

10

16

25

50

10

16

25

50

10

16

25

50

Cap

820

(pF)

1000

A

2200

A

4700

A

C

Cap

0.010

A

A

C

C

G

(µF)

0.022

A

C

C

G

0.047

A

C

G

G

0.10

C

G

J

K

0.22

G

G

K

N

0.47

G

K

N

M

1.0

G

G

N

N

N

2.2

N

N

M

M

4.7

N

M

N

10.0

Q

Q

Q

Q

22.0

Q

X

47.0

WVDC

6.3

10

16

25

50

10

16

25

50

10

16

25

50

10

16

25

50

10

16

25

50

SIZE

0201

0402

0603

0805

1206

1210

Letter

A

C

E

G

J

K

M

N

P

Q

X

Y

Z

Max.

0.33

0.56

0.71

0.86

0.94

1.02

1.27

1.40

1.52

1.78

2.29

2.54

2.79

Thickness

(0.013)

(0.022)

(0.028)

(0.034)

(0.037)

(0.040)

(0.050)

(0.055)

(0.060)

(0.070)

(0.090)

(0.100)

(0.110)

PAPER

EMBOSSED

L

䉲

䉲

䉲

䉲

W

䉲

䉲

䉲

䉲

T

t



27

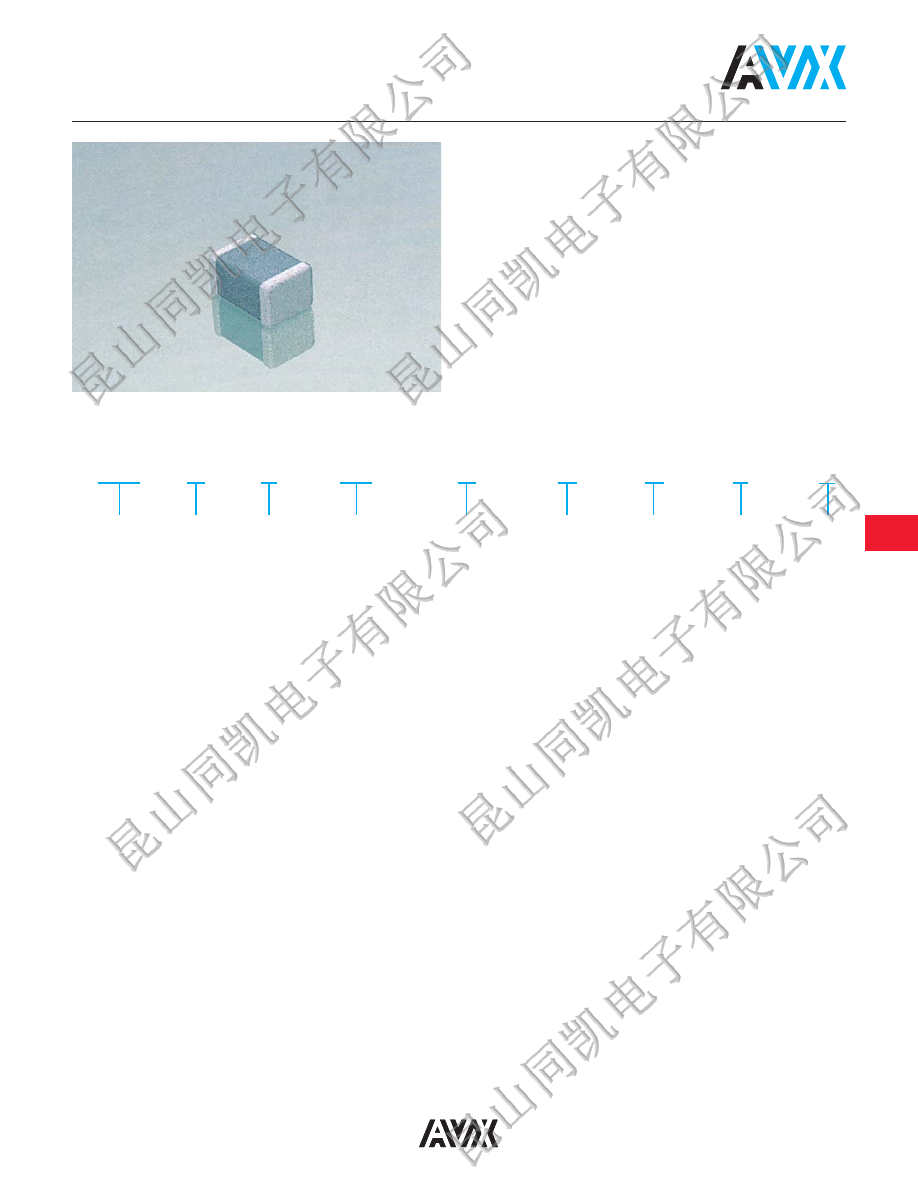

MLCC Tin/Lead Termination “B”

General Specifications

AVX  Corporation  will  support  those  customers  for
commercial and military Multilayer Ceramic Capacitors with
a  termination  consisting  of  5%  minimum  lead.  This
termination  is  indicated  by  the  use  of  a  “B”  in  the  12th
position of the AVX Catalog Part Number. This fulfills AVX’s
commitment  to  providing  a  full  range  of  products  to  our
customers.  AVX  has  provided  in  the  following  pages  a  full
range of values that we are currently offering in this special
“B”  termination.  Please  contact  the  factory  if  you  require
additional  information  on  our  MLCC  Tin/Lead  Termination
“B” products.

NP0

Refer to page 4 for Electrical Graphs

X7R

Refer to page 14 for Electrical Graphs

X7S

Refer to page 18 for Electrical Graphs

X5R

Refer to page 21 for Electrical Graphs

Y5V

Refer to page 24 for Electrical Graphs

LD05

Size

LD02 - 0402
LD03 - 0603
LD04 - 0504*
LD05 - 0805
LD06 - 1206
LD10 - 1210
LD12 - 1812
LD13 - 1825
LD14 - 2225

5

Voltage

6.3V = 6

10V = Z
16V = Y
25V = 3
50V = 5

100V = 1
200V = 2

500V = 7

A

Dielectric

C0G (NP0) = A

X7R = C
X5R = D

X8R = F

101

Capacitance

Code (In pF)

2 Sig. Digits +

Number of

Zeros

J

Capacitance

Tolerance

B = ±.10 pF (<10pF)
C = ±.25 pF (<10pF)
D = ±.50 pF (<10pF)
F = ±1% (

≥

10 pF)

G = ±2% (

≥

10 pF)

J = ±5%
K = ±10%
M = ±20%

A

Failure

Rate

A = Not

Applicable

B

2

2

Packaging

2 = 7" Reel
4 = 13" Reel

7 = Bulk Cass.
9 = Bulk

Contact

Factory

For

Multiples

A

Special

Code

A = Std.

Product

PART NUMBER (see page 2 for complete part number explanation)

*LD04 has the same CV ranges as LD03.

NOTE: Contact factory for availability of Tolerance Options for Specific Part Numbers.

Contact factory for non-specific capacitance values.

See FLEXITERM™ section
for CV options

Terminations

B = 5% min lead
X = FLEXITERM™

with 5% min
lead
