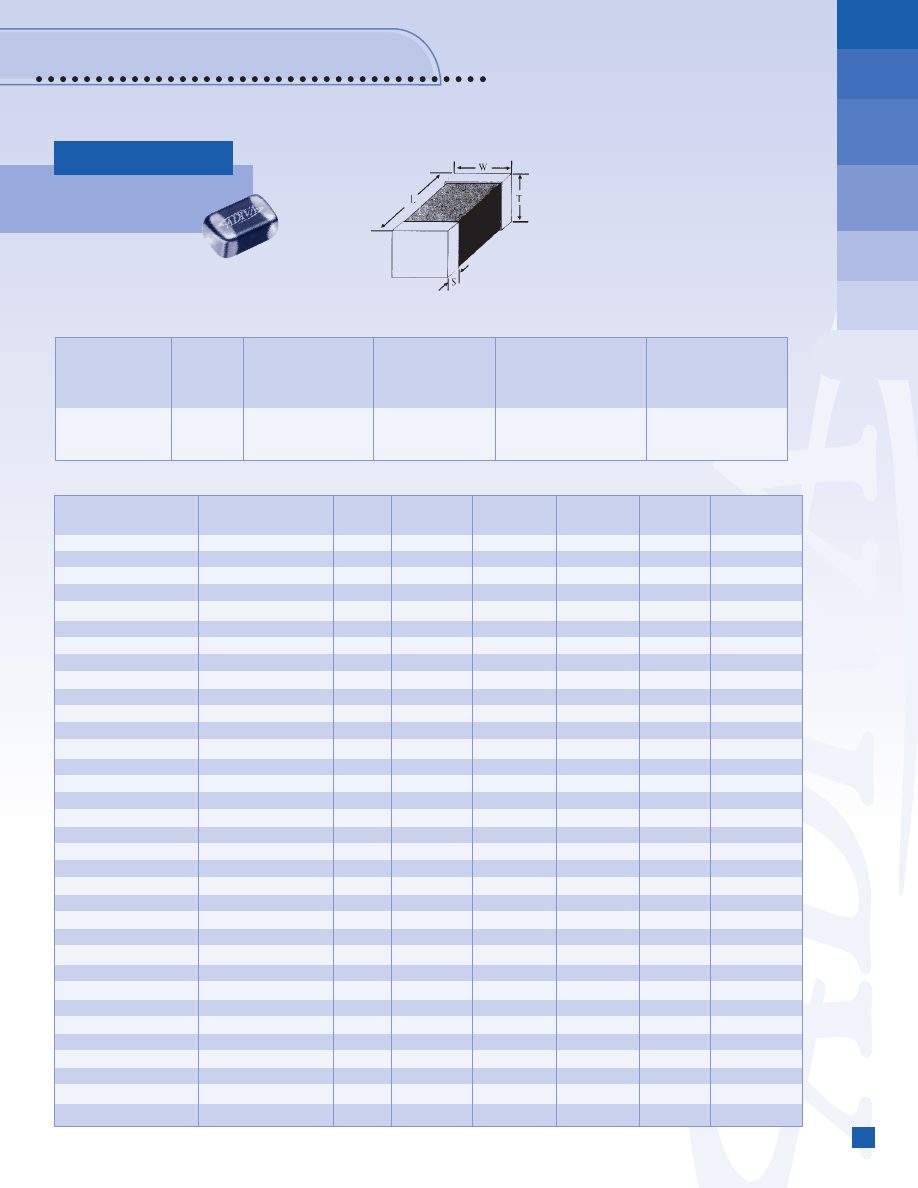

O
INDUCT
ORS
113
Multilayer Chip
ADLL2012 Series
XTAL
OSC
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
Surface Mount
Operating Temperature Range: -40ºC to +100ºC.
Storage Temperature Range: -55ºC to +100ºC.
Testing Method:L and Q: HP 4291B (+16192A), S.R.F. (Self Resonant Frequency): HP 8722D, RDC (DC Resistance): HP 4338B, IDC (Rated Current): HP 4284A.
SPECIFICATIONS
LENGTH (L)
WIDTH (W)
THICKNESS (T)
TERMINAL (S)
SIZE
(inch)
(inch)
(inch)
(inch)
mm
mm
mm
mm
ADLL2012
0805
(2.00 ± 0.20)
(1.20 ± 0.20)
(0.85 ± 0.20)
(0.50 ± 0.30)
.079 ± .008
.047 ± .008
.033 ± .008
.020 ± .012
STANDARD SPECIFICATIONS
PACKAGE TYPE
INDUCTANCE
Q
L/Q FREQ.
RDC
S.R.F.
IDC
QTY/REEL
(nH)
min.
(MHz)
max. (
Ω
)
Typ. (MHz)
max. (mA)
(pcs)
ADLL2012 1N2
❑
1.2 ±0.3
10
100
0.10
>6000
300
4,000
ADLL2012 1N5
❑
1.5 ±0.3
10
100
0.10
>6000
300
4,000
ADLL2012 1N8
❑
1.8 ±0.3
10
100
0.10
>6000
300
4,000
ADLL2012 2N2
❑
2.2 ±0.3
10
100
0.10
>6000
300
4,000
ADLL2012 2N7
❑
2.7 ±0.3
12
100
0.12
>6000
300
4,000
ADLL2012 3N3
❑
3.3 ±0.3 or ±10%
12
100
0.13
>6000
300
4,000
ADLL2012 3N9
❑
3.9 ±0.3 or ±10%
12
100
0.15
5600
300
4,000
ADLL2012 4N7
❑
4.7 ±0.3 or ±10%
12
100
0.20
5500
300
4,000
ADLL2012 5N6
❑
5.6 ±0.3 or ±10%
12
100
0.23
4700
300
4,000
ADLL2012 6N8
❑
5.8 ±5% or ±10%
15
100
0.25
3900
300
4,000
ADLL2012 8N2
❑
8.2 ±5% or ±10%
15
100
0.28
3200
300
4,000
ADLL2012 10N
❑
10 ±5% or ±10%
15
100
0.30
3100
300
4,000
ADLL2012 12N
❑
12 ±5% or ±10%
15
100
0.35
2800
300
4,000
ADLL2012 15N
❑
15 ±5% or ±10%
15
100
0.40
2400
300
4,000
ADLL2012 18N
❑
18 ±5% or ±10%
15
100
0.45
2100
300
4,000
ADLL2012 22N
❑
22 ±5% or ±10% 15 100 0.50 2000 300 4,000
ADLL2012 27N
❑
27 ±5% or ±10%
15
100
0.55
1800
300
4,000
ADLL2012 33N
❑
33 ±5% or ±10%
15
100
0.60
1700
300
4,000
ADLL2012 39N
❑
39 ±5% or ±10%
18
100
0.65
1400
300
4,000
ADLL2012 47N
❑
47 ±5% or ±10%
18
100
0.70
1200
300
4,000
ADLL2012 56N
❑
56 ±5% or ±10%
18
100
0.75
1000
300
4,000
ADLL2012 68N
❑
68 ±5% or ±10%
18
100
0.80
900
300
4,000
ADLL2012 82N
❑
82 ±5% or ±10%
18
100
0.85
900
300
4,000
ADLL2012 R10
❑
100 ±5% or ±10%
18
100
0.90
700
300
4,000
ADLL2012 R12
❑
120 ±5% or ±10%
13
50
0.95
600
300
4,000
ADLL2012 R15
❑
150 ±5% or ±10%
13
50
1.00
500
300
4,000
ADLL2012 R18
❑
180 ±5% or ±10%
13
50
1.10
430
300
4,000
ADLL2012 R22
❑
220 ±5% or ±10%
12
50
1.20
400
300
4,000
ADLL2012 R27
❑
270 ±5% or ±10%
12
50
1.30
340
300
4,000
ADLL2012 R33
❑
330 ±5% or ±10%
12
50
1.50
320
300
4,000
ADLL2012 R39
❑
390 ±5% or ±10%
10
50
1.60
270
300
4,000
ADLL2012 R47
❑
470 ±5% or ±10%
10
50
1.80
250
300
4,000
ADLL2012 R56
❑
560 ±5% or ±10%
10
50
2.50
230
300
4,000
ADLL2012 R68
❑
680 ±5% or ±10%
10
50
3.00
180
300
4,000
ADLL2012
Revised 07/18/02
