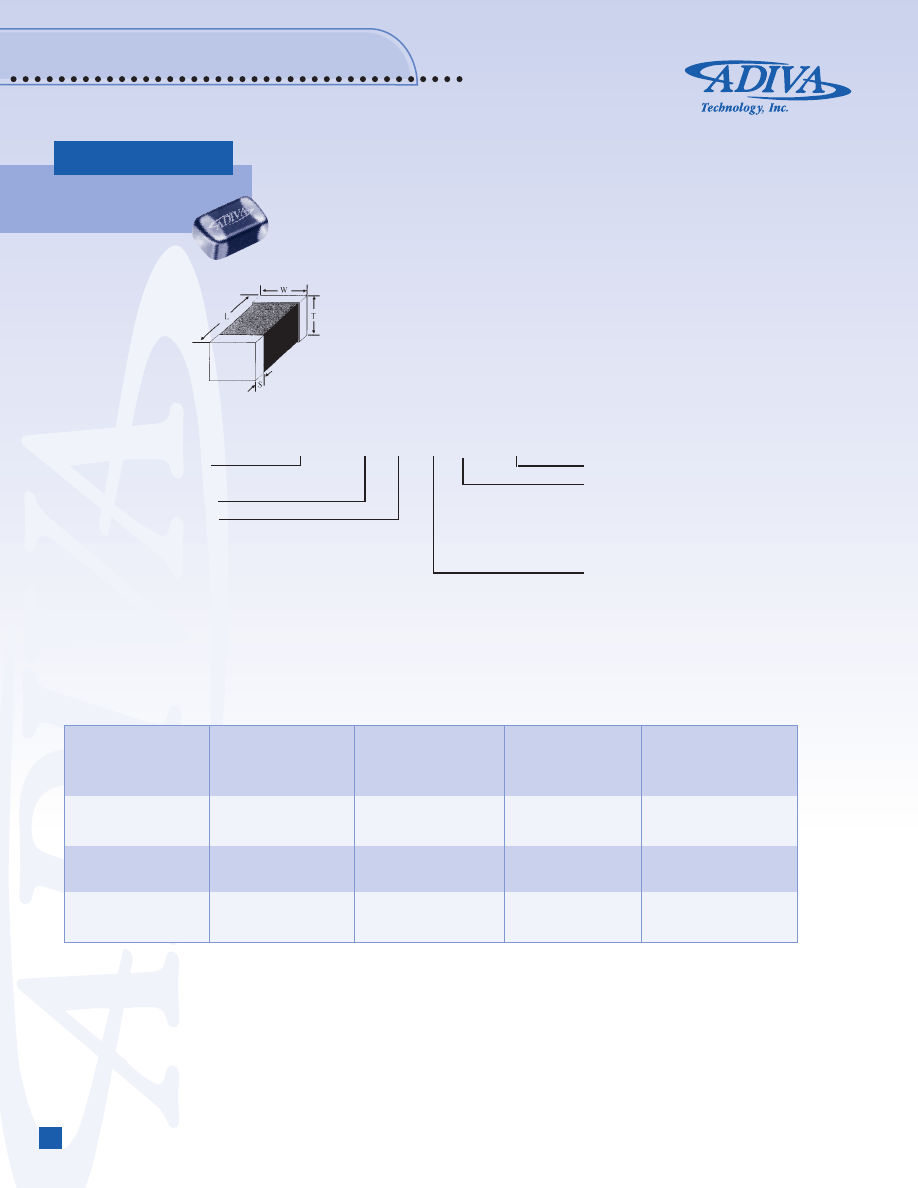

Multilayer Chip
ADMLIA Series
Surface Mount
FEATURES
• Operating Temperature: -40ºC to 85ºC.
• Excellent solderability and resistance to soldering heat.
• Suitable for flow and reflow soldering.
• Good dimensions, high reliability, and easy surface
mount assembly.
• 3 types of materials provide wide range of
induction value for flexible needs.
INTRODUCTION
The ADMLIA series are chip inductors widely used in the communication applications such as cellular phones,
pagers, computers and other electronic devices. The device features in magnetic shielding which avoids cross
coupling and crosstalk.
SPECIFICATIONS
LENGTH (L)
WIDTH (W)
THICKNESS (T)
TERMINAL (B)
SIZE
(inch)
(inch)
(inch)
(inch)
mm
mm
mm
mm
ADMLIA-1608
(0.063 ± 0.006)
(0.031 ± 0.006)
(0.031 ± 0.006)
(0.016 ± 0.004)
1.60 ± 0.15
0.80 ± 0.15
0.80 ± 0.15
0.30 ± 0.1
ADMLIA-2012
(0.080 ± 0.008)
(0.050 ± 0.008)
(0.033 ± 0.008)
(0.020 ± 0.012)
2.00 ± 0.2
1.25 ± 0.2
0.85 ± 0.2
0.50 ± 0.30
ADMLIA-2012
(0.080 ± 0.008)
(0.050 ± 0.008)
(0.050 ± 0.008)
(0.020 ± 0.012)
2.00 ± 0.2
1.25 ± 0.2
1.25 ± 0.2
0.50 ± 0.30
ADML1A
❑
-
1608 - FS - 68N - K -
T
PACKAGE TYPE
ADMLIA: MULTILAYER
CHIP DIMENSION
MATERIAL TYPE:
CS: CERAMIC
FS: FERRITE
TAPE & REEL
TOLERANCE:
B = ±0.15 NH
S = ±0.30 NH
G = ±2%
J = ±5%
K = ±10%
INDUCTANCE VALUE:
S = ±0.30 nH
D = ±0.50 nH
J = ±5%
K = ±10%
M = ±20%
PART NUMBERING GUIDE
ADMLIA
O
INDUCT
ORS
117

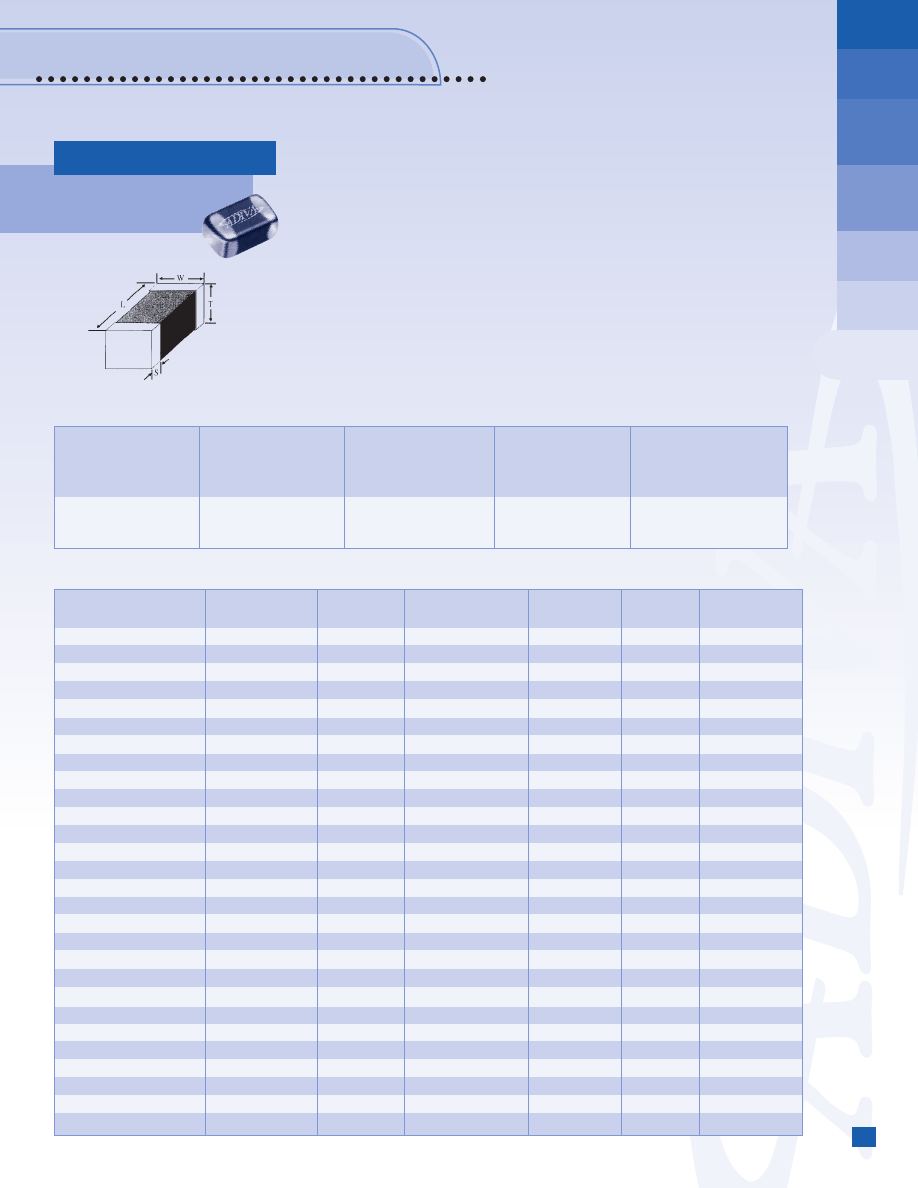

Multilayer Chip
ADMLIA Ferrite Series
XTAL
OSC
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
Surface Mount
SPECIFICATIONS
LENGTH (A)
WIDTH (B)
THICKNESS ( C)
TERMINAL (S)
SIZE
(inch)
(inch)
(inch)
(inch)
mm
mm
mm
mm
ADMLIA-1608
(0.063 ± 0.006)
(0.031 ± 0.006)
(0.031 ± 0.006)
(0.016 ± 0.004)
1.60 ± 0.15
0.80 ± 0.15
0.80 ± 0.15
0.30 ± 0.1
FEATURES
• Operating Temperature: -40ºC to 85ºC.
• Excellent solderability and resistance to soldering heat.
• Suitable for flow and reflow soldering.
• Good dimensions, high reliability, and easy surface
mount assembly.
• 3 types of materials provide wide range of
induction value for flexible needs.
INTRODUCTION
The ADMLIA series are chip inductors widely used in the communication applications such as cellular phones,
pagers, computers and other electronic devices. The device features in magnetic shielding which avoids cross
coupling and crosstalk.
1
Inductance is measured in HP-4291B impedance analyzer with HP-16192 fixture.
2
Q is measured in HP-4291B impedance analyzer with HP-16192 fixture.
3
SRF is measured in HP-8753E RF network analyzer with HP-16192 fixture.
4
RDC is measured in HP-4338B millohmeter.
5
For 15ºC Rise.
ADMLIA-1608FS (0603) SERIES STANDARD SPECIFICATIONS
PACKAGE TYPE
INDUCTANCE
1
PERCENT
Q
2
S.R.F.
3
RDC
4
IDC
5
(uH)
TOLERANCE
min.
min. (MHz)
max. (
Ω
)
max. (mA)
ADMLIA-1608FS 47N
❑
T
0.047 @ 50 MHz
M
10 @ 50 MHz
260
0.30
50
ADMLIA-1608FS 68N
❑
T
0.068 @ 50 MHz
M
10 @ 50 MHz
250
0.30
50
ADMLIA-1608FS 82N
❑
T
0.082 @ 50 MHz
M
10 @ 50 MHz
245
0.30
50
ADMLIA-1608FS R10
❑
T
0.10 @ 25 MHz
K,M
15 @ 25 MHz
240
0.50
50
ADMLIA-1608FS R12
❑
T
0.12 @ 25 MHz
K,M
15 @ 25 MHz
205
0.50
50
ADMLIA-1608FS R15
❑
T
0.15 @ 25 MHz
K,M
15 @ 25 MHz
180
0.60
50
ADMLIA-1608FS R18
❑
T
0.18 @ 25 MHz
K,M
15 @ 25 MHz
165
0.60
50
ADMLIA-1608FS R22
❑
T
0.22 @ 25 MHz
K,M
15 @ 25 MHz
150
0.80
50
ADMLIA-1608FS R27
❑
T
0.27 @ 25 MHz
K,M
15 @ 25 MHz
136
0.80
50
ADMLIA-1608FS R33
❑
T
0.33 @ 25 MHz
K,M
15 @ 25 MHz
125
0.85
35
ADMLIA-1608FS R39
❑
T
0.39 @ 25 MHz
K,M
15 @ 25 MHz
110
1.00
35
ADMLIA-1608FS R47
❑
T
0.47 @ 25 MHz
K,M
15 @ 25 MHz
105
1.35
35
ADMLIA-1608FS R56
❑
T
0.56 @ 25 MHz
K,M
15 @ 25 MHz
95
1.55
35
ADMLIA-1608FS R68
❑
T
0.68 @ 25 MHz
K,M
15 @ 25 MHz
90
1.70
35
ADMLIA-1608FS R82
❑
T
0.82 @ 25 MHz
K,M
15 @ 25 MHz
85
2.10
35
ADMLIA-1608FS 1R0
❑
T
1.0 @ 10 MHz
K,M
35 @ 10 MHz
75
0.60
25
ADMLIA-1608FS 1R2
❑
T
1.2 @ 10 MHz
K,M
35 @ 10 MHz
65
0.80
25
ADMLIA-1608FS 1R5
❑
T
1.5 @ 10 MHz
K,M
35 @ 10 MHz
60
0.80
25
ADMLIA-1608FS 1R8
❑
T
1.8 @ 10 MHz
K,M
35 @ 10 MHz
55
0.95
25
ADMLIA-1608FS 2R2
❑
T
2.2 @ 10 MHz
K,M
35 @ 10 MHz
50
1.15
15
ADMLIA-1608FS 2R7
❑
T
2.7 @ 10 MHz
K,M
35 @ 10 MHz
45
1.35
15
ADMLIA-1608FS 3R3
❑
T
3.3 @ 10 MHz
K,M
35 @ 10 MHz
40
1.55
15
ADMLIA-1608FS 3R9
❑
T
3.9 @ 10 MHz
K,M
35 @ 10 MHz
35
1.70
15
ADMLIA-1608FS 4R7
❑
T
4.7 @ 10 MHz
K,M
35 @ 10 MHz
33
2.10
15
ADMLIA-1608FS 5R6
❑
T
5.6 @ 4 MHz
K,M
35 @ 4 MHz
22
1.55
5
ADMLIA-1608FS 6R8
❑
T
6.8 @ 4 MHz
K,M
35 @ 4 MHz
20
1.70
5
ADMLIA-1608FS 8R2
❑
T
8.2 @ 4 MHz
K,M
35 @ 4 MHz
18
2.10
5
ADMLIA-1608FS 100
❑
T
10 @ 2 MHz
K,M
30 @ 2 MHz
17
1.85
3
ADMLIA-1608FS
www.adivatech.com
(888) 30-ADIVA (23482)
O
118
Multilayer Chip
ADMLIA Ferrite Series — Continued
Surface Mount

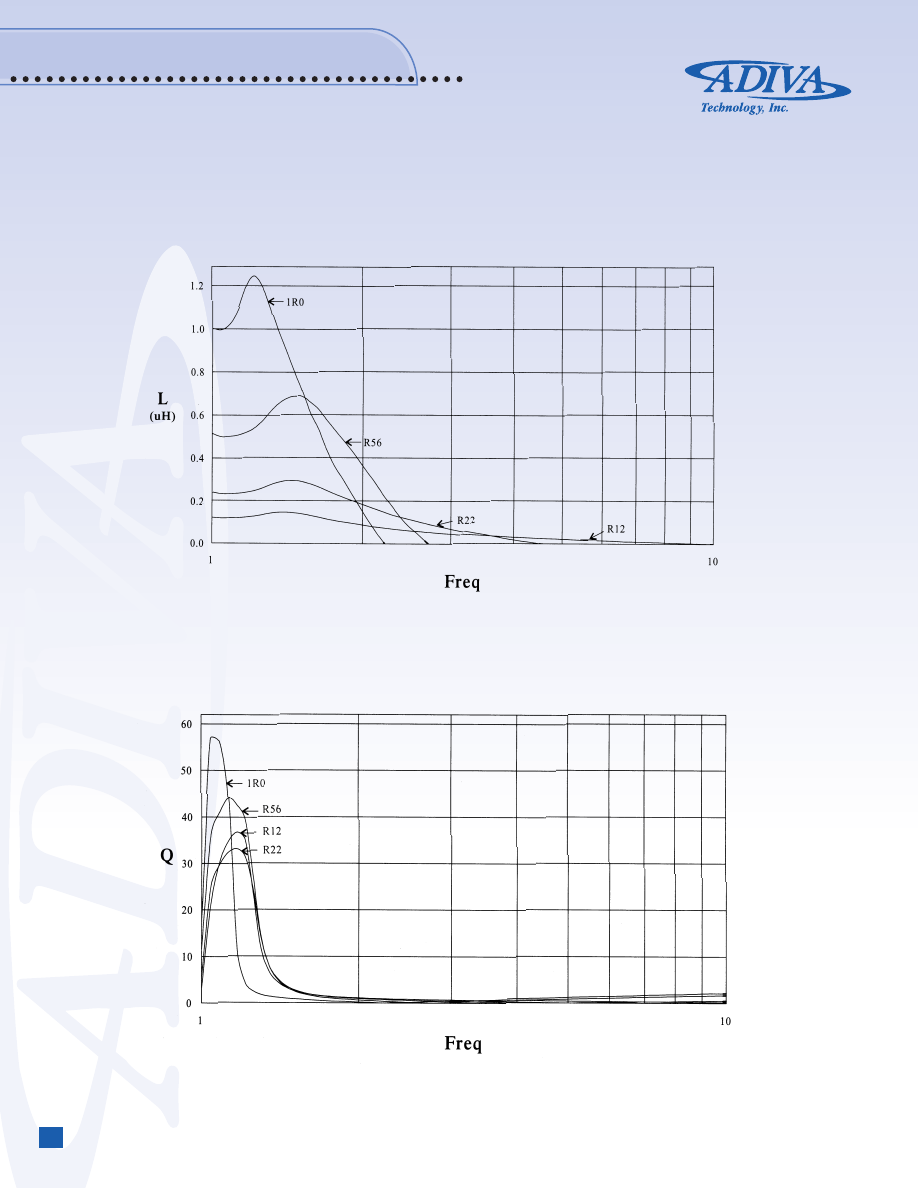

ELECTRICAL CHARACTERISTIC
