ADCRC Series
XTAL
OSC
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
ADCRC Series
Choke Coils
Radial Leaded Thru Hole
FEATURES
• Small-sized, lightweight vertical radial lead.
• Specially designed magnetic core for higher
self-resonant frequency.
• Excellent temperature and humidity characteristics.
• Low priced.
• Applications: Radio & Radio-Cassette Tape
Recorders and Toys.
BENEFITS
Temperature Rise
20ºC
Ambient Temperature
60ºC
Operating Temperature Range
-20ºC to +60ºC
Dielectric withstanding Voltage
250V r.m.s
Rated Current
Based on inductance variation
Terminal Tensile Strength
1.5 Kg min.
Terminal Bending Strength
0.5 Kg min.
STANDARD SPECIFICATIONS
TYPE ADCRC-5080 ADCRC-7010B ADCRC-9013 ADCRC-1314
Inductance Range (uH)
1 uH ~ 27000 uH
1.2 uH ~ 68000 uH
10 uH ~ 56000 uH
10 uH ~ 100 uH

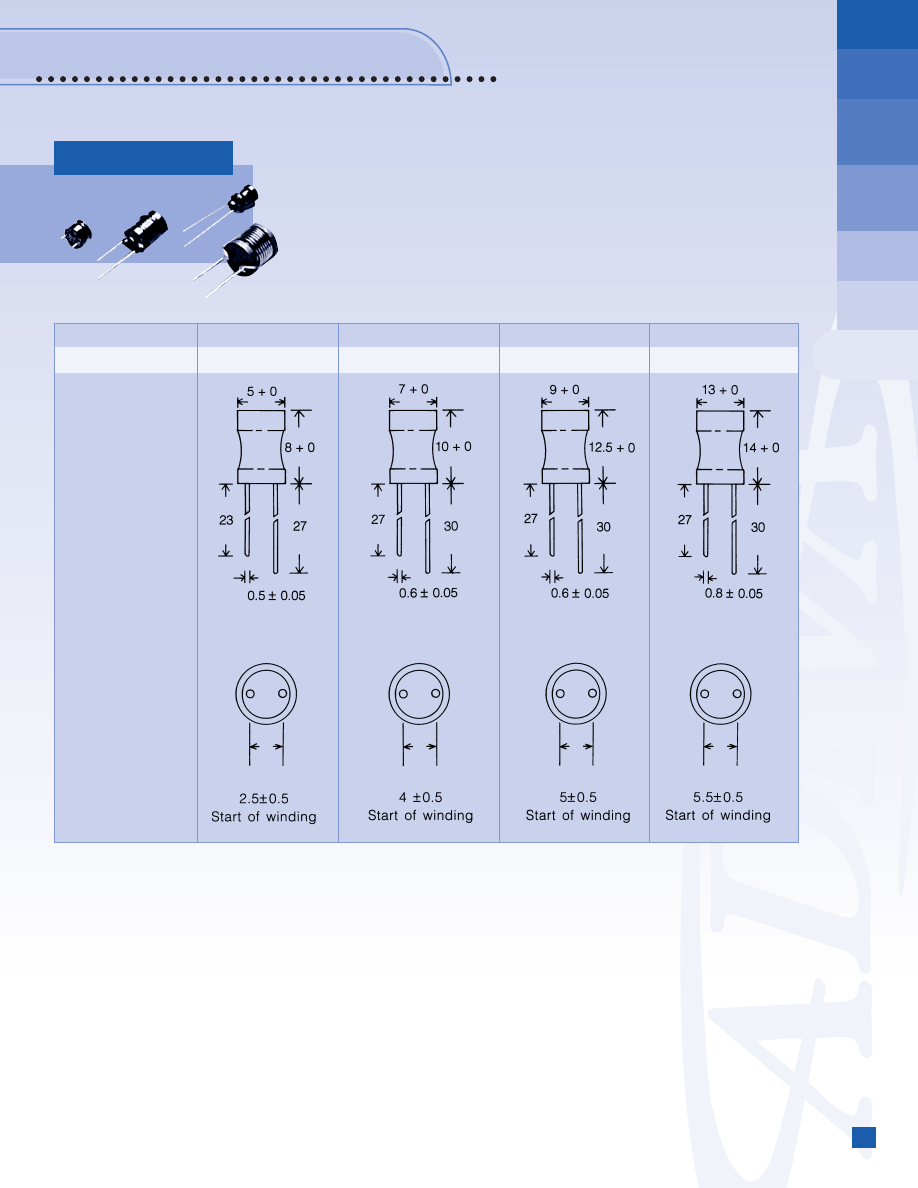

External Dimensions (mm)
(Connection Bottom)
Revised 07/18/02
www.adivatech.com
(888) 30-ADIVA (23482)
O
130
Choke Coils
ADCRC Series — Continued
Radial Leaded Thru Hole
ADCRC-9013 SERIES STANDARD SPECIFICATIONS
ORDERING CODE
INDUCTANCE
Q
TEST FREQUENCY
SELF-RESONANT
DC
RATED DC
(uH)
min.
(MHz)
FREQUENCY (MHz)
RESISTANCE (ohm)
CURRENT (mA)
min.
max.
max.
ADCRC-9013-100
❑
10 ±10%, ±5%
50
2.52
17
0.04
2500
ADCRC-9013-120
❑
12 ±10%, ±5%
50
2.52
16
0.04
2500
ADCRC-9013-150
❑
15 ±10%, ±5%
50
2.52
13
0.04
2500
ADCRC-9013-180
❑
18 ±10%, ±5%
50
2.52
12
0.04
2000
ADCRC-9013-220
❑
22 ±10%, ±5%
50
2.52
12
0.05
2000
ADCRC-9013-270
❑
27 ±10%, ±5%
50
2.52
11
0.06
1500
ADCRC-9013-330
❑
33 ±10%, ±5%
50
2.52
8.9
0.07
1500
ADCRC-9013-390
❑
39 ±10%, ±5%
50
2.52
8.7
0.09
1500
ADCRC-9013-470
❑
47 ±10%, ±5%
50
2.52
7
0.1
1200
ADCRC-9013-560
❑
56 ±10%, ±5%
50
2.52
6.6
0.11
1200
ADCRC-9013-680
❑
68 ±10%, ±5%
30
2.52
5.9
0.12
1200
ADCRC-9013-820
❑
82 ±10%, ±5%
30
2.52
5.2
0.13
1000
ADCRC-9013-101
❑
100 ±10%, ±5%
30
2.52
4.8
0.15
1000
ADCRC-9013-121
❑
120 ±10%, ±5%
30
0.796
4
0.27
900
ADCRC-9013-151
❑
150 ±10%, ±5%
30
0.796
3.7
0.29
800
ADCRC-9013-181
❑
180 ±10%, ±5%
30
0.796
3.5
0.33
800
ADCRC-9013-221
❑
220 ±10%, ±5%
30
0.796
3
0.35
800
ADCRC-9013-271
❑
270 ±10%, ±5%
30
0.796
2.7
0.58
500
ADCRC-9013-331
❑
330 ±10%, ±5%
30
0.796
2.5
0.61
500
ADCRC-9013-391
❑
390 ±10%, ±5%
30
0.796
2.2
0.68
500
ADCRC-9013-471
❑
470 ±10%, ±5%
30
0.796
1.8
1.17
400
ADCRC-9013-561
❑
560 ±10%, ±5%
30
0.796
1.7
1.3
400
ADCRC-9013-681
❑
680 ±10%, ±5%
30
0.796
1.6
1.45
400
ADCRC-9013-821
❑
820 ±10%, ±5%
30
0.796
1.5
1.65
400
ADCRC-9013-102
❑
1000 ±10%, ±5%
30
0.796
0.9
2.7
300
ADCRC-9013-122
❑
1200 ±10%, ±5%
30
0.252
0.9
3
300
ADCRC-9013-152
❑
1500 ±10%, ±5%
30
0.252
0.9
3.3
200
ADCRC-9013-182
❑
1800 ±10%, ±5%
30
0.252
0.9
3.85
200
ADCRC-9013-222
❑
2200 ±10%, ±5%
30
0.252
0.8
4.2
200
ADCRC-9013-272
❑
2700 ±10%, ±5%
30
0.252
0.8
4.9
200
ADCRC-9013-332
❑
3300 ±10%, ±5%
30
0.252
0.7
5.5
200
ADCRC-9013-392
❑
3900 ±10%, ±5%
30
0.252
0.5
9.8
120
ADCRC-9013-472
❑
4700 ±10%, ±5%
30
0.252
0.5
10.9
120
ADCRC-9013-562
❑
5600 ±10%, ±5%
30
0.252
0.5
12.5
120
ADCRC-9013-682
❑
6800 ±10%, ±5%
30
0.252
0.4
13.8
120
ADCRC-9013-822
❑
8200 ±10%, ±5%
30
0.252
0.4
15.8
80
ADCRC-9013-103
❑
10000 ±10%, ±5%
30
0.252
0.4
16
80
ADCRC-9013-123
❑
12000 ±10%, ±5%
30
0.0796
0.3
32
80
ADCRC-9013-153
❑
15000 ±10%, ±5%
30
0.0796
0.2
36.5
80
ADCRC-9013-183
❑
18000 ±10%, ±5%
30
0.0796
0.2
41
50
ADCRC-9013-223
❑
22000 ±10%, ±5%
20
0.0796
0.2
47
50
ADCRC-9013-273
❑
27000 ±10%, ±5%
20
0.0796
0.2
53
50
ADCRC-9013-333
❑
33000 ±10%, ±5%
20
0.0796
0.2
60
50
ADCRC-9013-393
❑
39000 ±10%, ±5%
20
0.0796
0.1
84
50
ADCRC-9013-473
❑
47000 ±10%, ±5%
20
0.0796
0.1
121
30
ADCRC-9013-563
❑
56000 ±10%, ±5%
20
0.0796
0.1
133
30
Inductance Tolerance:
❑
M±20%, K±10%, J±5%, H±2.5%.
