ADS125A
Power Inductors
ADS125A Series
XTAL
OSC
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
Surface Mount
FEATURES
• Surface mountable device.
• Low Profile.
• Excellent performance & cost effective.

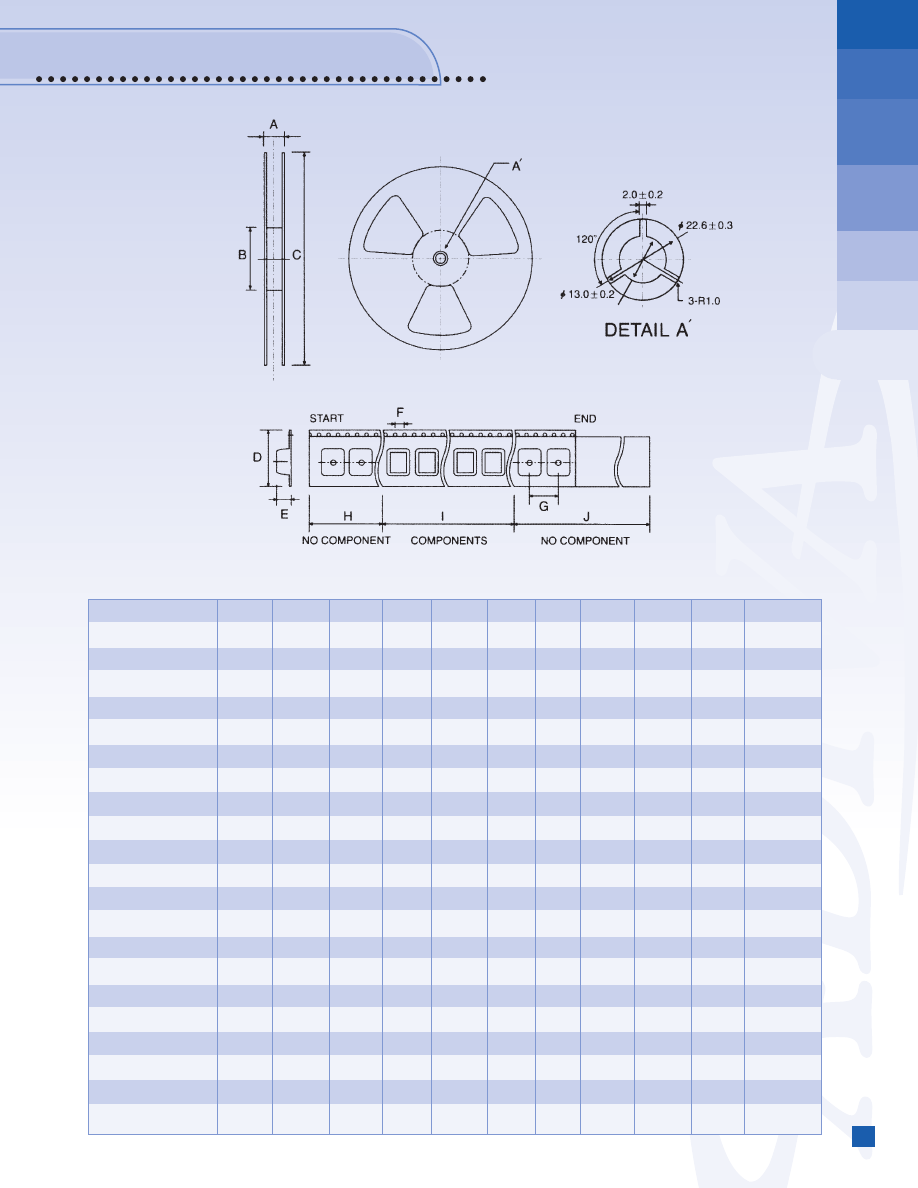

• Tape & Reel for auto-placement.
• Applicable for DC-DC converter.
BENEFITS
Frequency Range:
1 KHz ~ 7.96 MHz
Inductance Range:
1.3 uH ~ 1.0 mH
Measuring Frequency:
1.3 ~ 7.5 uH at 7.96 MHz,
10 uH ~ 1.0 mH at 1 KHz
Operating Temperature Range:
-40ºC to +80C
Inductance
measured by HP 4194A, impedance
and gain phase analyzer
Inductance Drop
20% at rated current
STANDARD SPECIFICATIONS
PACKAGE TYPE
INDUCTANCE
DC
RATED
(uH ±20%)
RESISTANCE (m
Ω
)
CURRENT (A)
max.
max.
ADS125A-132
❑
1.3
12.0
8.00
ADS125A-212
❑
2.1
14.0
7.00
ADS125A-312
❑
3.1
17.0
6.00
ADS125A-442
❑
4.4
20.0
5.00
ADS125A-582
❑
5.8
21.0
4.40
ADS125A-752
❑
7.5
24.0
4.20
ADS125A-103
❑
10
25.0
4.00
ADS125A-123
❑
12
27.0
3.50
ADS125A-153
❑
15
30.0
3.30
ADS125A-183
❑
18
34.0
3.00
ADS125A-223
❑
22
36.0
2.80
ADS125A-273
❑
27
51.0
2.30
ADS125A-333
❑
33
57.0
2.10
ADS125A-393
❑
39
68.0
2.00
ADS125A-473
❑
47
75.0
1.80
ADS125A-563
❑
56
110
1.70
ADS125A-683
❑
68
120
1.50
ADS125A-823
❑
82
140
1.40
ADS125A-104
❑
100
160
1.30
ADS125A-124
❑
120
170
1.10
ADS125A-154
❑
150
230
1.00
ADS125A-184
❑
180
290
0.90
ADS125A-224
❑
220
400
0.80
ADS125A-274
❑
270
460
0.75
ADS125A-334
❑
330
510
0.68
ADS125A-394
❑
390
690
0.65
ADS125A-474
❑
470
770
0.58
ADS125A-564
❑
560
860
0.54
ADS125A-684
❑
680
1200
0.48
ADS125A-824
❑
820
1340
0.43
ADS125A-105
❑
1000
1530
0.40

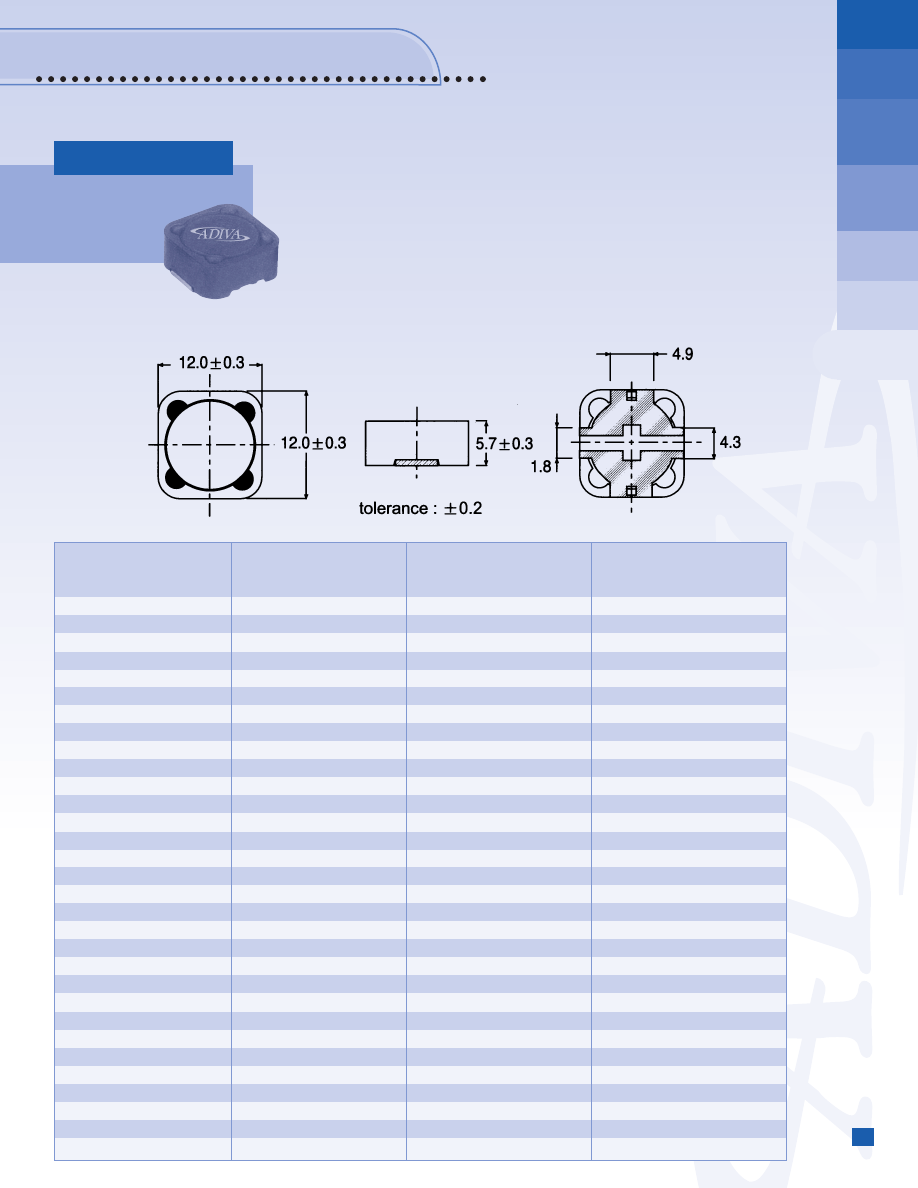

UNIT DIMENSION (unit: mm)
