Power Inductors
ADO54A Series
XTAL
OSC
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
Surface Mount
FEATURES
• Surface mountable device.
• Low Profile.
• Excellent performance & cost effective.
• Tape & Reel for auto-placement.
• Applicable for DC-DC converter.
BENEFITS
Frequency Range:
0.1 ~ 10 MHz
Inductance Range:
10 ~ 1000 uH
Tested:
* KHz and 0.05V
Operating Temperature Range:
-40ºC to +85ºC
Inductance
measured by HP 4194A, impedance
and gain phase analyzer
Inductance Drop
10% at rated current
STANDARD SPECIFICATIONS
PACKAGE TYPE
INDUCTANCE
FREQUENCY*
DC
RATED
(uH)
(KHz)
RESISTANCE (
Ω
)
CURRENT (A)
max.
max.
ADO54A-103
❑
10 ±20%
2520
0.110
1.40
ADO54A-123
❑
12 ±20%
2520
0.130
1.35
ADO54A-153
❑
15 ±20%
2520
0.150
1.25
ADO54A-183
❑
18 ±20%
2520
0.170
1.20
ADO54A-223
❑
22 ±20%
2520
0.200
1.00
ADO54A-273
❑
27 ±20%
2520
0.220
0.95
ADO54A-333
❑
33 ±10%
2520
0.25
0.80
ADO54A-393
❑
39 ±10%
2520
0.35
0.75
ADO54A-473
❑
47 ±10%
2520
0.40
0.65
ADO54A-563
❑
56 ±10%
2520
0.42
0.60
ADO54A-683
❑
68 ±10%
2520
0.48
0.57
ADO54A-823
❑
82 ±10%
2520
0.65
0.53
ADO54A-104
❑
100 ±10%
1
0.75
0.49
ADO54A-124
❑
120 ±10%
1
1.00
0.45
ADO54A-154
❑
150 ±10%
1
1.20
0.38
ADO54A-184
❑
180 ±10%
1
1.50
0.35
ADO54A-224
❑
220 ±10%
1
1.65
0.30
ADO54A-334
❑
330 ±10%
1
2.10
0.27
ADO54A-474
❑
470 ±10%
1
2.90
0.25
ADO54A-684
❑
680 ±10%
1
3.50
0.22
ADO54A-105
❑
1000 ±10%
1
5.70
0.18

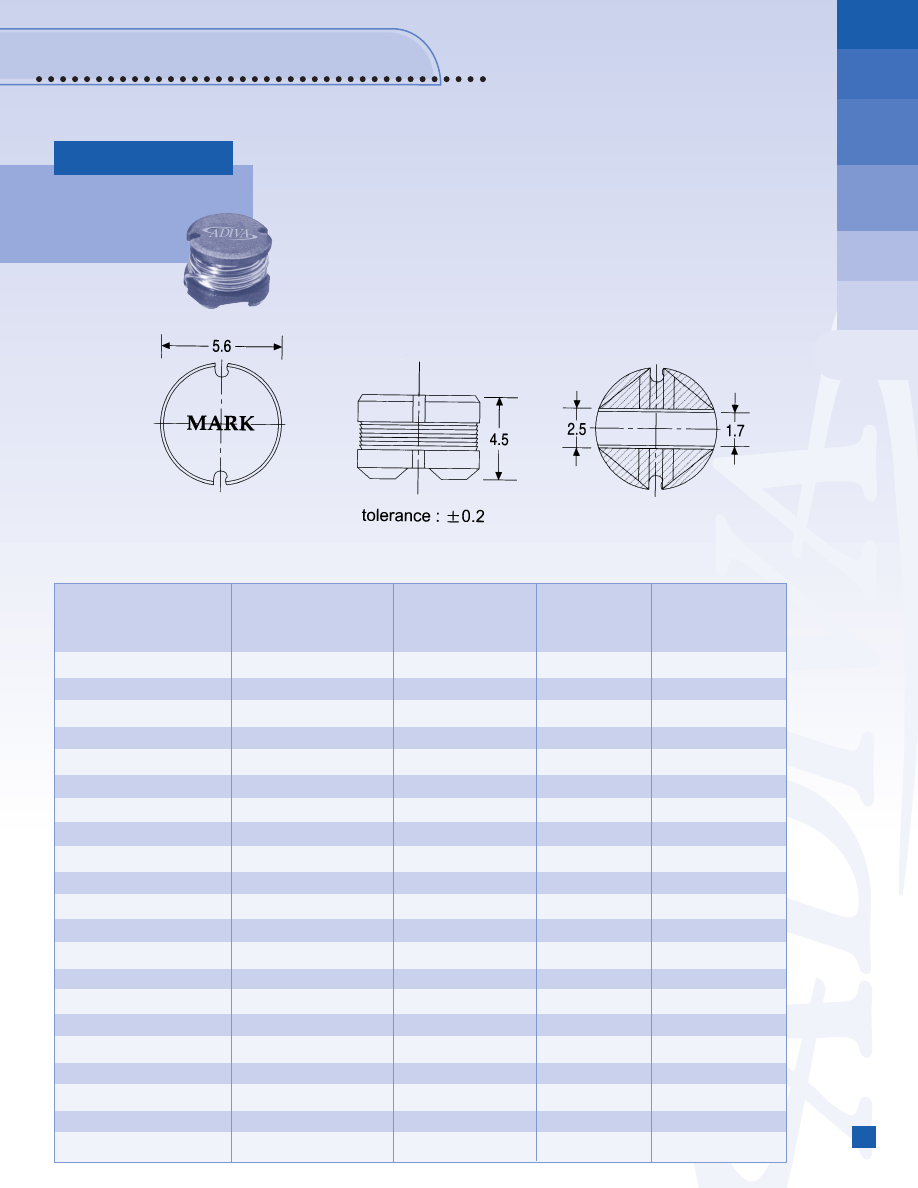

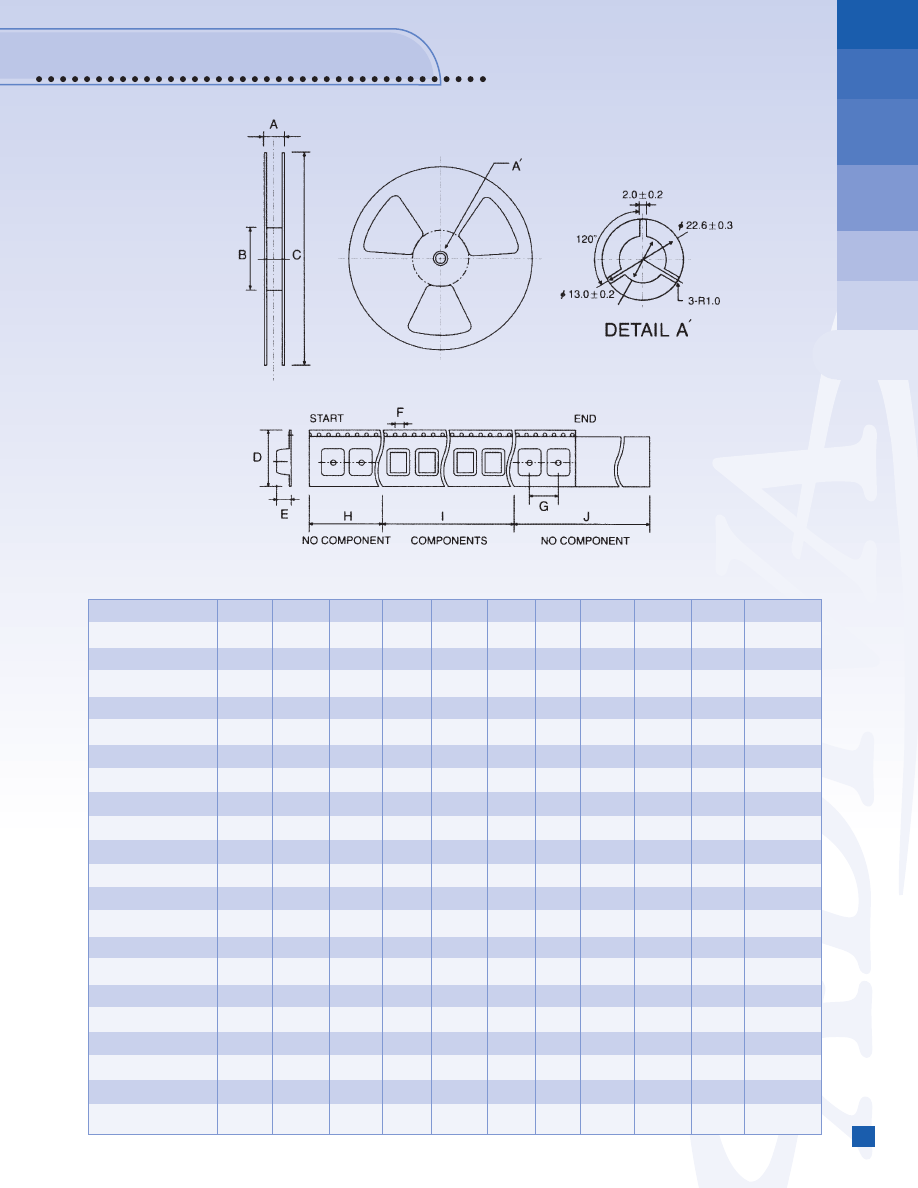

UNIT DIMENSION (unit: mm)
