ADDLCSM
www.adivatech.com
(888) 30-ADIVA (23482)
O
176

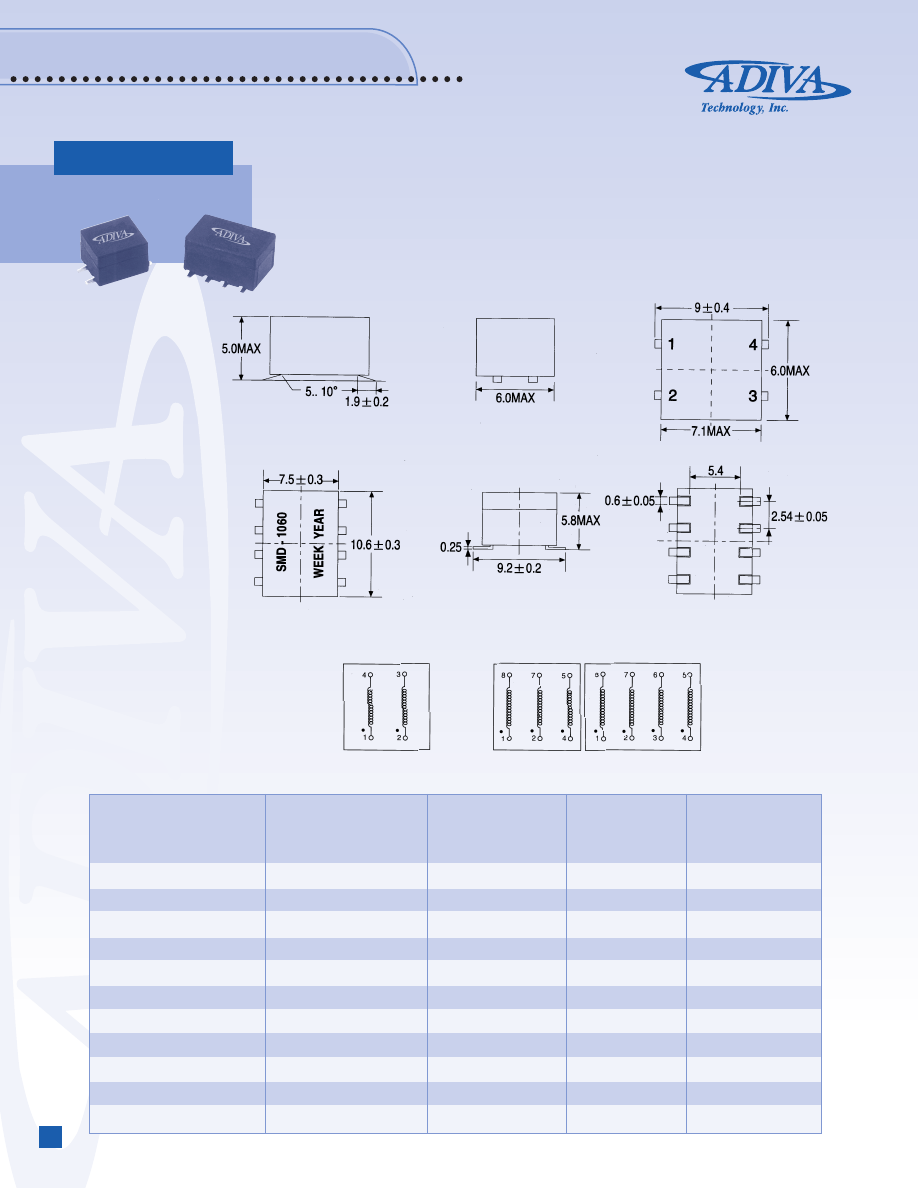

Data Line Chokes
ADDLCSM Series (5071, 5811)\
Surface Mount
TEST CIRCUIT
ADDLCSM-5071 SERIES
ADDLCSM-5811 SERIES
2 LINE (ADDLCSM-5071)
3 LINE, 4 LINE (ADDLC-5811)
FEATURES
• Surface mount type.
• Smallest possible size.
• Lowest price and high performance
• Wide range of application, customer
specific design.
BENEFITS
Tested:
10 KHz and 0.05V
Operating Temperature Range:
-40ºC to +85ºC.
Inductance
measured by HP 4194A, impedance
and gain phase analyzer
STANDARD SPECIFICATIONS

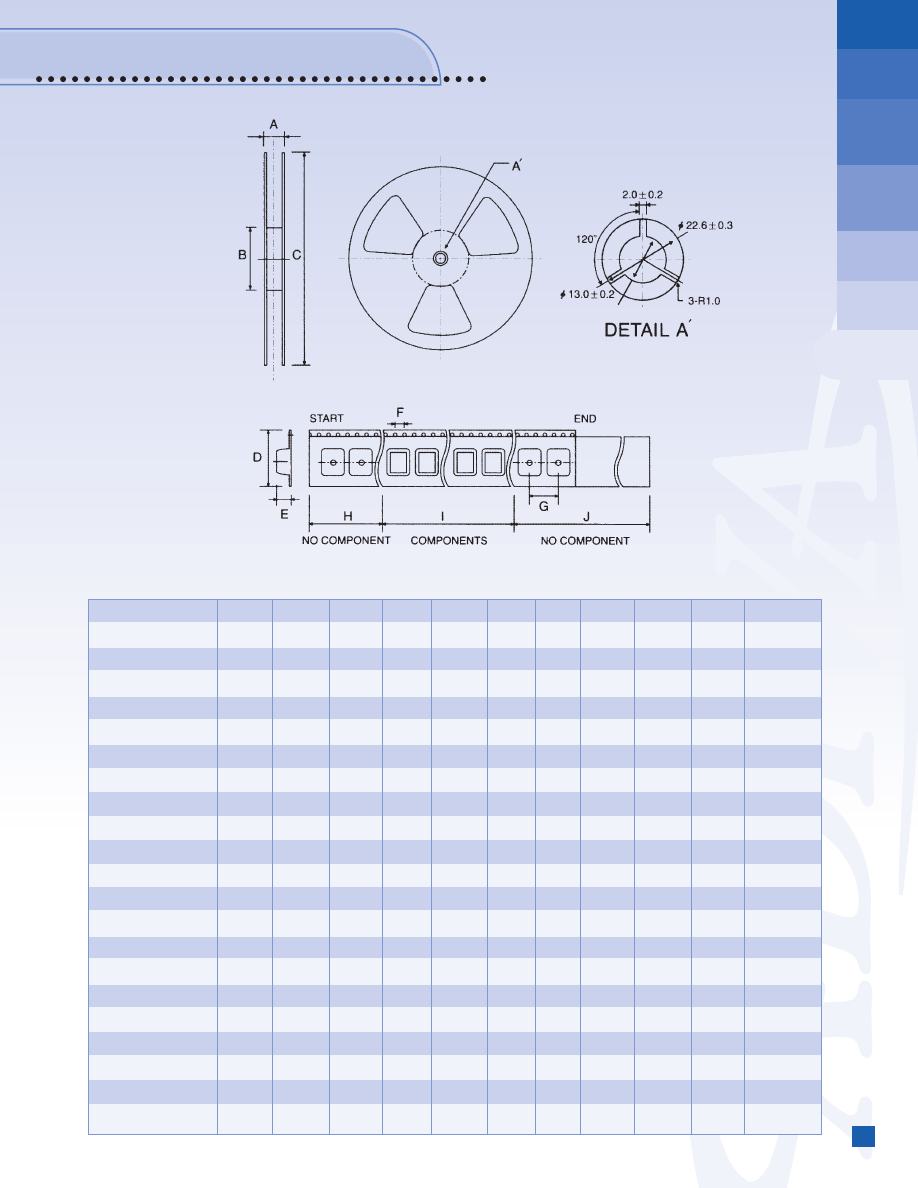

PACKAGE TYPE
INDUCTANCE
DC
rated
LINES
(uH ±25%)
Resistance (
Ω
)
current (A)
max.
max.
ADDLCSM-5071-100
❑
10
0.120
0.50
2
ADDLCSM-5071-250
❑
25
0.150
0.50
2
ADDLCSM-5071-500
❑
50
0.180
0.50
2
ADDLCSM-5071-471
❑
470
0.200
0.50
2
ADDLCSM-5071-102
❑
1000
0.200
0.50
2
ADDLCSM-5071-472
❑
4700
0.200
0.50
2
ADDLCSM-5811-100
❑
10
0.120
0.50
3,4
ADDLCSM-5811-250
❑
25
0.150
0.50
3,4
ADDLCSM-5811-500
❑
50
0.180
0.50
3,4
ADDLCSM-5811-471
❑
470
0.200
0.50
3,2
ADDLCSM-5811-102
❑
1000
0.200
0.50
3,2
