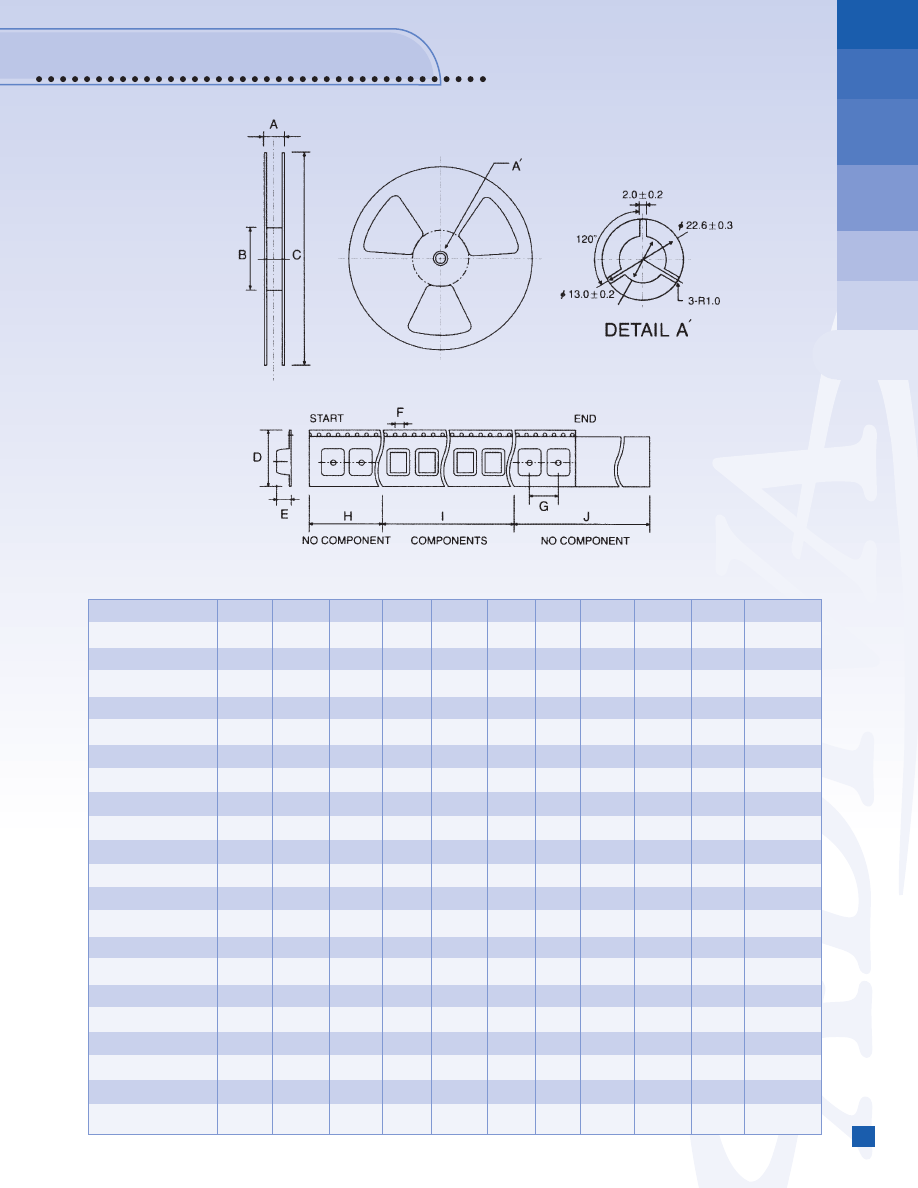

ADTISM-4
www.adivatech.com
(888) 30-ADIVA (23482)
O
178
Toroids
ADTISM-4 Series (409, 415, 418)
Surface Mount

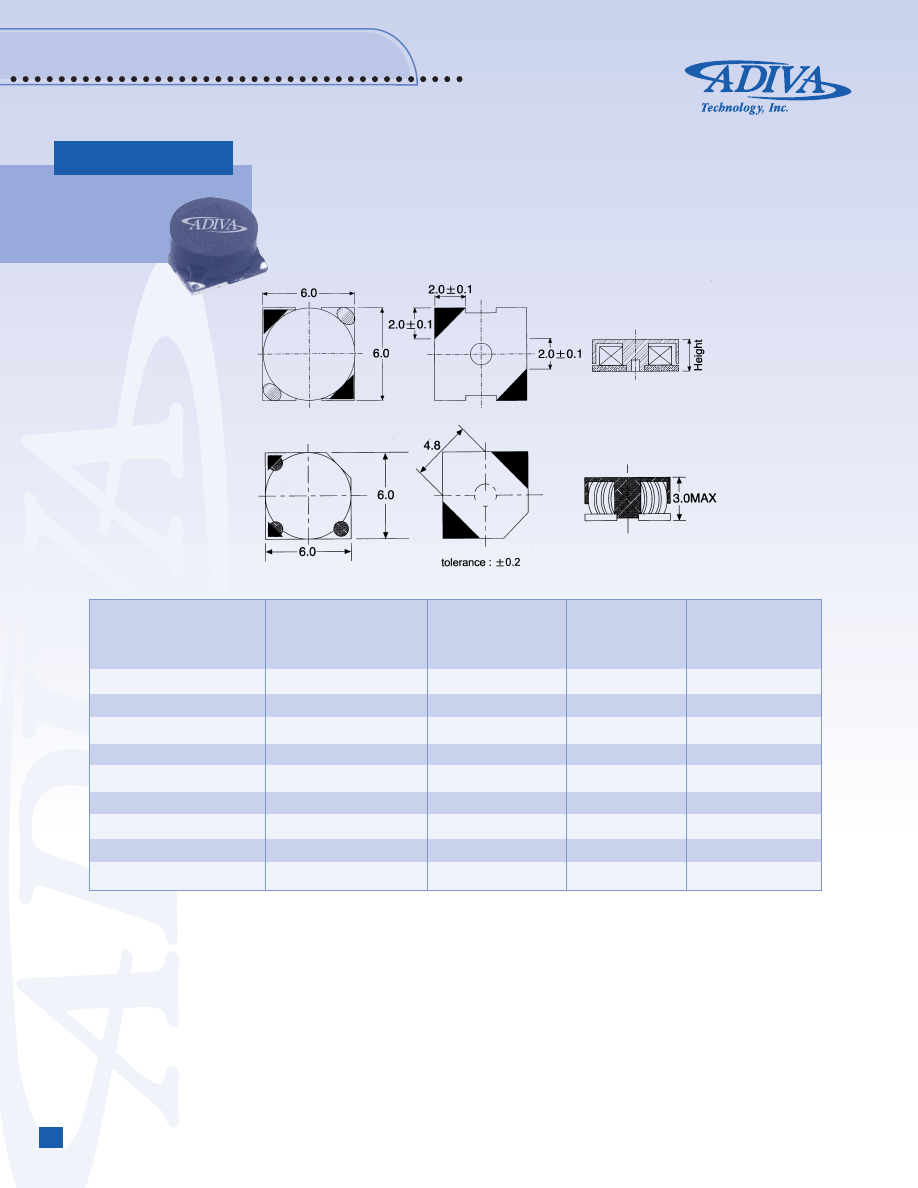

ADTISM-409
ADTISM-415/418
FEATURES
• Thin Profile.
• Surface mount type.
• Low DC resistance.
• Excellent noise cleansing performance.
BENEFITS
Frequency Range:
0.1 ~ 10 MHz
Inductance Range:
4.7 ~ 1000 uH
Tested:
100 KHz and 0.05V
Operating Temperature Range:
-40ºC to +85ºC.
Inductance
measured by HP 4194A, impedance
and gain phase analyzer
Inductance Drop
30% at rated current
STANDARD SPECIFICATIONS
PACKAGE TYPE
INDUCTANCE
DC
RATED
HEIGHT
(uH ±20%)
RESISTANCE (
Ω
)
CURRENT (A)
(mm)
max.
max.
max.
ADTISM-409-100
❑
10
0.30
0.7
1.8
ADTISM-409-150
❑
15
0.20
0.5
1.9
ADTISM-409-220
❑
22
0.50
0.4
1.9
ADTISM-415-100
❑
10
0.23
0.7
3
ADTISM-415-150
❑
15
0.25
0.6
3
ADTISM-415-220
❑
22
0.30
0.5
3
ADTISM-418-100
❑
10
0.25
1.0
3
ADTISM-418-150
❑
15
0.30
0.8
3
ADTISM-418-220
❑
22
0.32
0.7
3
