Quartz
ADXSM-570 Series (572)
Surface Mount
STANDARD SPECIFICATIONS
Package Type

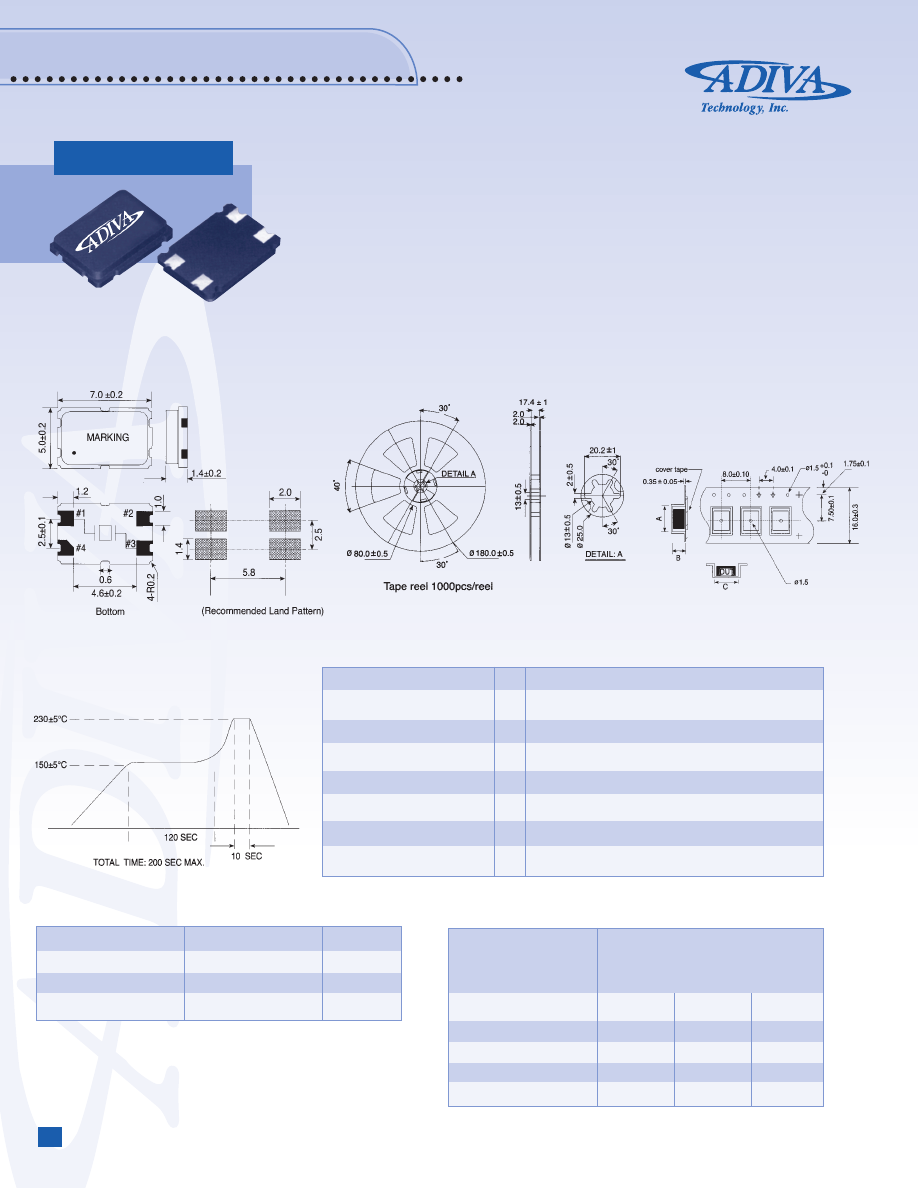

ADXSM-572
Frequency Range (Fundamental)
10.000 ~ 40.000 MHz
Frequency Range (3rd Overtone)
40.000 ~ 100.000 MHz
Frequency Tolerance
±30 ppm, ±50 ppm, ±100 ppm at 25ºC
Load Capacitance
C
Series, 6 pF, 12 pF, 20 pF (Special request available)
Shunt Capacitance
Co
7.0 pF max. (Special request available)
Drive Level
P
5µW, 30µW, 100µW, 500µW (Special request available)
Aging
#
f/F
±3 ppm, ±5 ppm/year
REEL PACKING
TAPE SPECIFICATION (UNIT: mm)
ADXSM-572 (A) 7.7 ±0.1
(B) 2.0 ±0.1 (C) 5.5 ±0.1
UNIT DIMENSION (unit: mm)
SOLDERING REFLOW PROFILE
FEATURES
• Excellent cost to performance ratio.
• Compact size and low profile.
• Excellent frequency-temperature characteristics
with smooth continuity.
• Surface mountability.
• Excellent solderability.
• Application: Microprocessor, Audio, Digital
Cameras, etc.
FREQUENCY STABILITY v OPERATING TEMP.
OPERATING TEMPERATURE
FREQUENCY STABILITY (± ppm)
*Denotes Availability
(Reference to 25ºC)
Range
30
50
100
0 ~ 50ºC
*
*
*
0 ~ 70ºC
*
*
*
-10 ~ 60ºC
*
*
-20 ~ 70ºC
*
EQUIVALENT SERIES RESISTANCE (E.S.R.)
Frequency (MHz)
Vibration Code
E.S.R.
8.0 ~ 22.9
Fundamental
60
Ω
23.0 ~ 40.0
Fundamental
40
Ω
40.1 ~ 100.0
3rd Overtone
80
Ω
Quartz Part Numbering Guide
ADXSM, ADX49SM, ADX49SSM1/SSM2, ADX49SMP/SMP1 Series
Surface Mount
www.adivatech.com
(888) 30-ADIVA (23482)
O
8
ADXSM-351 pg10
ADXSM-364 pg11
ADXSM-365 pg12
ADXSM-463 pg16
ADXSM-481 pg17
ADXSM-491 pg20
ADXSM-492 pg20
ADXSM-571 pg21
ADXSM-572 pg22
ADXSM-581 pg23
ADXSM-5111A pg24
ADXSM-6122A pg24
ADXSM-6121A pg25
ADXSM-5122A pg25
ADXSM-5134AZ pg26
ADXSM-5136AZ pg26
ADXSM-5135AZ pg27
ADXSM-5137AZ pg27
ADXSM-5138AZ pg28
ADXSM-5121B pg29
ADXSM-5122B pg29
ADX49SM
pg30
ADX49SSM
pg30
ADX49SSM1 pg31
ADX49SSM2 pg31
ADX49SMP pg32
ADX49SMP1 pg32
±100ppm
A
±50ppm
B
±45ppm
C
±40ppm
D
±35ppm
E
±30ppm
F
±25ppm
G
±20ppm
H
±15ppm
I
±10ppm
J
±5ppm
K
Fundamental
F
3rd Overtone
3
5th Overtone
5
7th Overtone
7
9th Overtone
9
Bulk
Blank
Insulator Tab
I
Tape & Reel
T
Package Type
Frequency Tolerance
@ 25ºC
Frequency Stability
Over Temperature
Operating
Temperature Range
Operating Mode
Load Capacitance
Options
MHz
M
KHz
K
Frequency
0ºC to +70ºC
1
-10ºC to +60ºC
2
-20ºC to +70ºC
3
-40ºC to +75ºC
4
-40ºC to +85ºC
5
-40ºC to +90ºC
6
0ºC to +55ºC
7
-40ºC to +125ºC
8
0ºC to +50ºC
9
-10ºC to +50ºC
10
-10ºC to +70ºC
11
-30ºC to +75ºC
12
-30ºC to +80ºC
13
-350ºC to +80ºC
14
±100 ppm
P
±50 ppm
Q
±45 ppm
R
±40 ppm
S
±35 ppm
T
±30 ppm
U
±25 ppm
V
±20 ppm
W
±15 ppm
X
±10 ppm
Y
±7.5 ppm
YY
±5 ppm
Z
±4 ppm
ZZ
±3 ppm
ZY
6 pF
6
10 pF
10
12 pF
12
15 pF
15
16 pF
16
18 pF
18
20 pF
20
22 pF
22
30 pF
30
32 pF
32
50 pF
50
Series
S
❑
- A 12.5T -
❑
M
PACKAGE TYPE
FREQUENCY TOLERANCE @ 25ºC
FREQUENCY
OPTIONS
LOAD CAPACITANCE
EXAMPLE
Load Capacitance
6 pF
6
7 pF
7
12.5 pF
12.5
❑
-
A
P
1
F
18
T -
❑
M
PACKAGE TYPE
FREQUENCY TOLERANCE @ 25ºC
FREQUENCY STABILITY
OVER TEMPERATURE
FREQUENCY
OPTIONS
LOAD CAPACITANCE
OPERATING MODE
OPERATING TEMPERATURE RANGE
