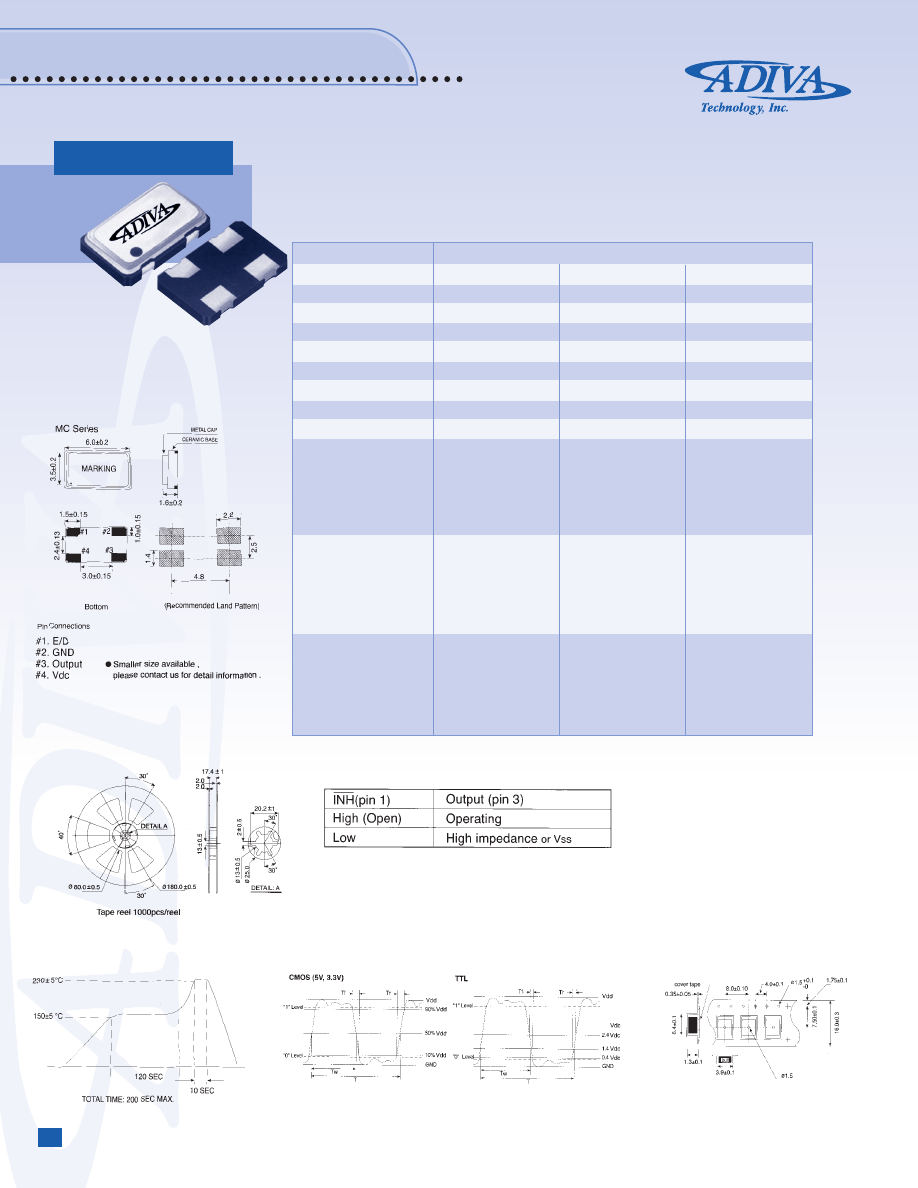

UNIT DIMENSION (unit: mm)
STANDARD SPECIFICATIONS
Package Type
ADOSM-361
Circuitry
TTL
CMOS
CMOS
Frequency Range
1.500 ~ 135 MHz
1.500 ~ 135 MHz
1.500 ~ 135 MHz
Frequency Stability
100ppm, 50 ppm, 25 ppm
100ppm, 50 ppm, 25 ppm 100ppm, 50 ppm, 25 ppm
Operating Temperature Range
0ºC ~ 70ºC (Option: -40ºC ~ 85ºC) 0ºC ~ 70ºC (Option: -40ºC ~ 85ºC) 0ºC ~ 70ºC (Option: -40ºC ~ 85ºC)
Storage Temperature Range
-55ºC ~ 125ºC
-55ºC ~ 125ºC
-55ºC ~ 125ºC
Supply Voltage*
5Vdc ±10%
5Vdc ±10%
3.3Vdc ±10%
Output Symmetry
40% ~ 60% (at 1.4Vdc)
40% ~ 60% (at 50%Vdd)
40% ~ 60% (at 50%Vdd)
Fan Out**
10 TTL
15 pF/50 pF
15 pF
Aging
±5 ppm/year
±5 ppm/year
±5 ppm/year
Supply Current
1.5 ~ 12.9MHz
10 mA max.
10 mA max.
6 mA max.
13.0 ~ 35.9MHz
15 mA max.
15 mA max.
10 mA max.
36.0 ~ 84.9MHz
25 mA max.
25 mA max.
20 mA max.
85.0 ~ 135.0MHz
35 mA max.
35 mA max.
30 mA max.
Rise/Fall Time
1.5 ~ 12.9MHz
10 ns max.
10 ns max.
12 ns max.
13.0 ~ 35.9MHz
8 ns max.
8 ns max.
10 ns max.
36.0 ~ 84.9MHz
5 ns max.
5 ns max.
6 ns max.
85.0 ~ 135.0MHz
4 ns max.
4 ns max.
4 ns max.
Start-Up Time
1.5 ~ 12.9MHz
15 ms max.
15 ms max.
20 ms max.
13.0 ~ 35.9MHz
10 ms max.
10 ms max.
15 ms max.
36.0 ~ 84.9MHz
10 ms max.
10 ms max.
10 ms max.
85.0 ~ 135.0MHz
10 ms max.
10 ms max.
10 ms max.
OUTPUT WAVEFORM
TAPE SPECIFICATIONS
SOLDERING REFLOW PROFILE
ADOSM-361
www.adivatech.com
(888) 30-ADIVA (23482)
O
42
SEE PAGE 40 FOR PART NUMBERING GUIDE
Crystal Clock
ADOSM-360 Series (361)
Surface Mount
REEL PACKING (unit: mm)
ENABLE/DISABLE FUNCTION
*Note: 3.0Vdc available
**Note: Fan Out 30 pF available.
FEATURES
• Seam welding
• TTL and/or CMOS compatible
• Excellent solderability
• Custom requirement available
• Low power consumption
• Application: Supply the clock signals
for wireless LAN card, PCMCIA card, handset.
• Lower voltage available
