Crystal Clock
ADOSM-570 Series (576)
Surface Mount
FEATURES
• Seam welding
• TTL and/or CMOS compatible
• Excellent solderability
• Custom requirement available
• Low power consumption
• Application: Supply the clock signals
for wireless LAN card, PCMCIA card, handset.
• Lower voltage available

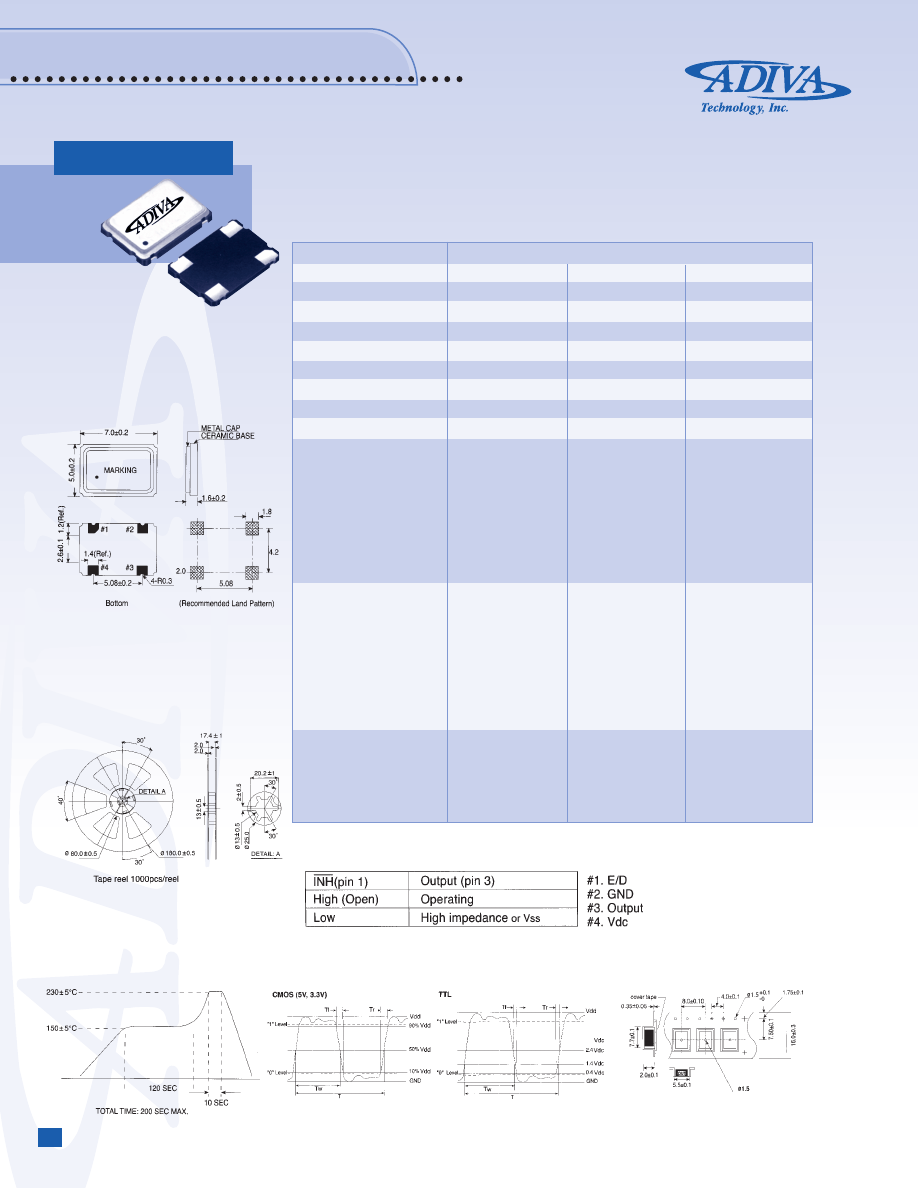

UNIT DIMENSION (unit: mm)
STANDARD SPECIFICATIONS
Package Type
ADOSM-576
Circuitry
TTL
CMOS
CMOS
Frequency Range
1.500 ~ 135 MHz
1.500 ~ 135 MHz
1.500 ~ 135 MHz
Frequency Stability
100 ppm, 50 ppm, 25 ppm 100 ppm, 50 ppm, 25 ppm 100 ppm, 50 ppm, 25 ppm
Operating Temperature Range
0ºC~70ºC (Option: -40ºC~85ºC)
0ºC~70ºC (Option: -40ºC~85ºC)
0ºC~70ºC (Option: -40ºC~85ºC)
Storage Temperature Range
-55ºC ~ 125ºC
-55ºC ~ 125ºC
-55ºC ~ 125ºC
Supply Voltage*
5Vdc ±10%
5Vdc ±10%
3.3Vdc ±10%
Output Symmetry
45% ~ 55% (at 1.4Vdc)
45% ~ 55% (at 50%Vdd) 45% ~ 55% (at 50%Vdd)
Fan Out**
10 TTL
15 pF/50 pF
15 pF
Aging
±5 ppm/year
±5 ppm/year
±5 ppm/year
Supply Current
1.0 ~ 9.99 MHz
15 mA max.
10 mA max.
7 mA max.
10.0 ~ 19.99 MHz
20 mA max.
15 mA max.
7 mA max.
20.0 ~ 31.99 MHz
30 mA max.
25 mA max.
12 mA max.
32.0 ~ 49.99 MHz
40 mA max.
35 mA max.
20 mA max.
50.0 ~ 79.99 MHz
50 mA max.
50 mA max.
25 mA max.
80.0 ~ 99.99 MHz
60 mA max.
60 mA max.
30 mA max.
100.0 ~ 125.0 MHz
80 mA max.
80 mA max.
40 mA max.
Rise/Fall Time
1.0 ~ 9.99 MHz
15 ns max.
15 ns max.
20 ns max.
10.0 ~ 19.99 MHz
15 ns max.
15 ns max.
15 ns max.
20.0 ~ 31.99 MHz
8 ns max.
10 ns max.
10 ns max.
32.0 ~ 49.99 MHz
5 ns max.
6 ns max.
10 ns max.
50.0 ~ 79.99 MHz
5 ns max.
5 ns max.
8 ns max.
80.0 ~ 99.99 MHz
5 ns max.
5 ns max.
5 ns max.
100.0 ~ 125.0 MHz
4 ns max.
4 ns max.
4 ns max.
Start-Up Time
1.0 ~ 20.0 MHz
15 ms max.
15 ms max.
20 ms max.
20.01 ~ 32.0MHz
15 ms max.
15 ms max.
20 ms max.
32.01 ~ 50.0 MHz
10 ms max.
10 ms max.
15 ms max.
50.01 ~ 125.0 MHz
10 ms max.
10 ms max.
10 ms max.
OUTPUT WAVEFORM
TAPE SPECIFICATIONS
SOLDERING REFLOW PROFILE
REEL PACKING (UNIT: mm)
*Note: 3.0Vdc available
**Note: Fan Out 30 pF available.
ENABLE/DISABLE FUNCTION
