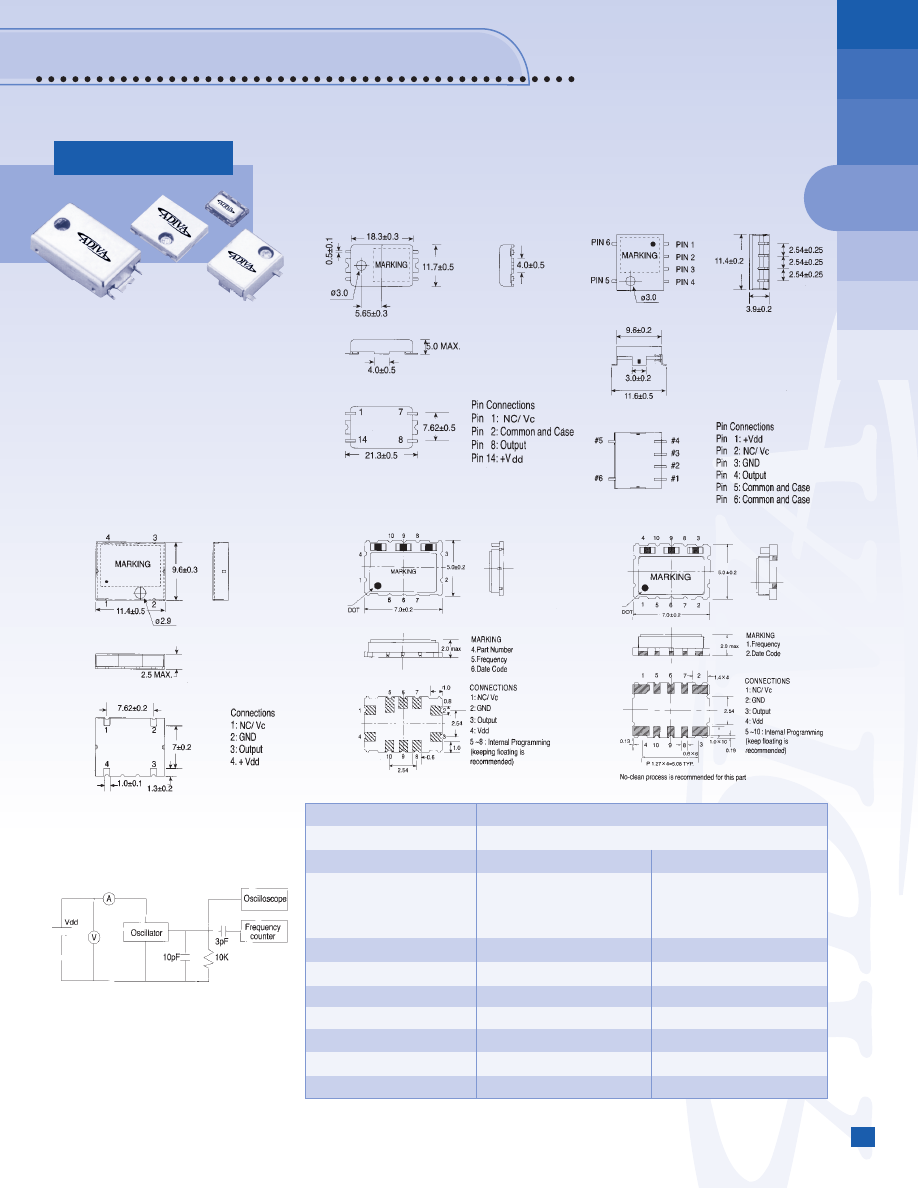

ADTCXOH-L

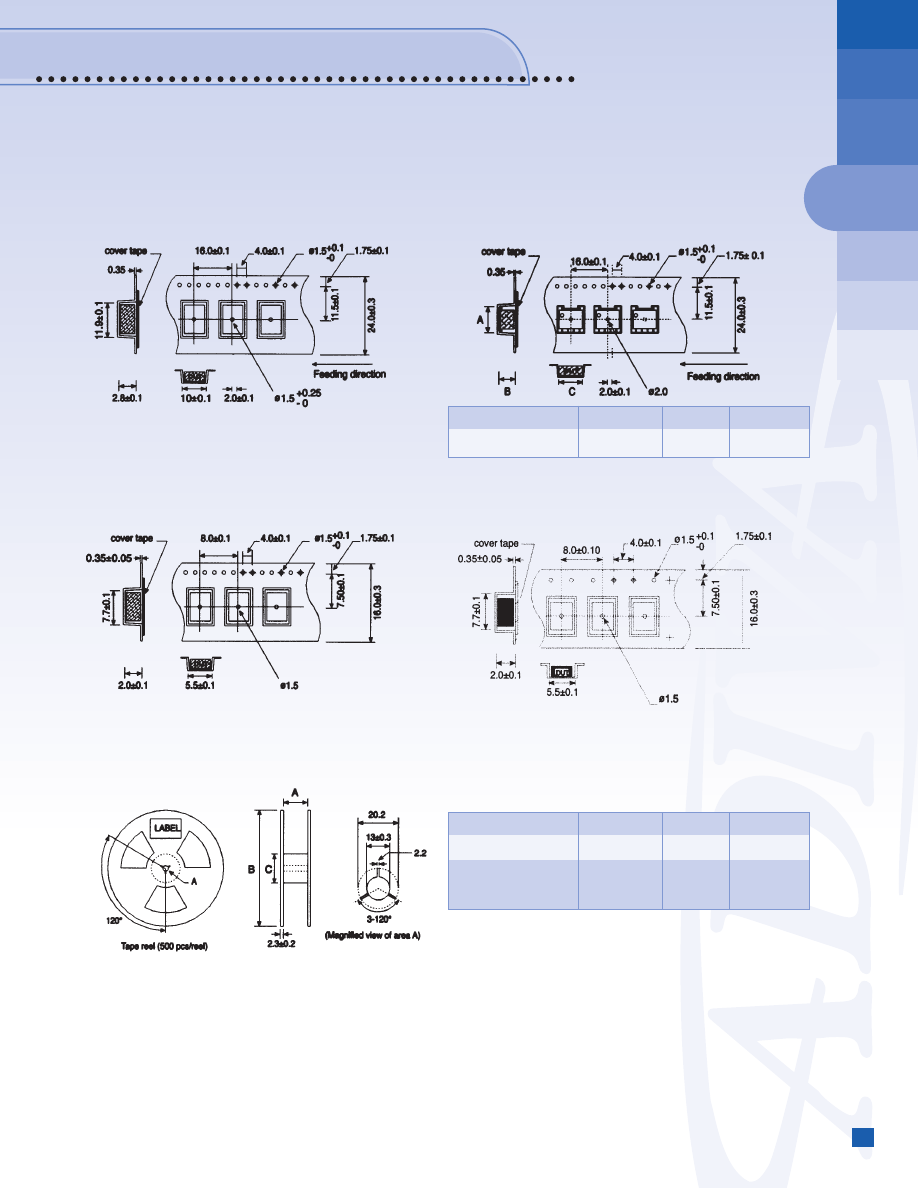

ADTCXOH (unit: mm)
ADTCXOJ (unit: mm)
ADTCXOK (unit: mm)
ADTCXOI (unit: mm)
TEST CIRCUIT
SEE PAGE 54 FOR PART NUMBERING GUIDE
Temp. Controlled Oscillators
ADTCXO Series (H, I, J, K, L)
Surface Mount
XTAL
OSC.
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
*TTL/CMOS output level available (depended on custom requirement).
FEATURES
• Ultra miniature package suitable for portable prod-
ucts.
• Excellent frequency stability and aging.
• Custom requirements available.
• Application: Cellular/PCS handsets, Wireless platforms
(MMDS, LMDS, WLANS).
STANDARD SPECIFICATIONS
Package Type
ADVCXOH, ADVCXOI, ADVCXOJ, ADVCXOK, ADVCXOL
Standard Frequency
9.6, 10, 12, 12.8, 13, 14.4, 15.36, 19.68, 20 MHz
Frequency Range
9.6 ~ 35 MHz
9.6 ~ 35 MHz
Frequency Stability
vs. Temperature Range
±5 ppm (0ºC ~ 50ºC)
±2.5 ppm (-15ºC ~ 55ºC)
±2.5 ppm (-30ºC ~ 75ºC)
Custom
Frequency Stability vs. Voltage
±0.3 ppm (Vdd ±5%)
±0.3 ppm (Vdd ±5%)
Frequency Adjustment
±3 ppm min. (tuned by internal trimmer) ±3 ppm min. (tuned by internal trimmer)
Supply Voltage
Vdd = 5V
Vdd = 3V
Output Level (Clipped Sinewave)*
1.0 Vpp min.
0.8 Vpp min.
Supply Current
2 mA max.
2 mA max.
Output Load
10K
Ω
//10 pF
10K
Ω
//10 pF
Aging
±1 ppm/year
±1 ppm/year
