Temp. Controlled Oscillators
ADTCXO Series (G)
Thru Hole
XTAL
OSC.
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
TEST CIRCUIT
*TTL/CMOS output level available (depended on custom requirement).
FEATURES
• Ultra miniature package suitable for portable prod-
ucts.
• Excellent frequency stability and aging.
• Custom requirements available.
• Application: Cellular/PCS handsets, Wireless platforms
(MMDS, LMDS, WLANS).
STANDARD SPECIFICATIONS
Package Type
ADVCXOG
Standard Frequency
9.6, 10, 12, 12.8, 13, 14.4, 15.36, 19.68, 20 MHz
Frequency Range
9.6 ~ 35 MHz
9.6 ~ 35 MHz
Frequency Stability
vs. Temperature Range
±5 ppm (0ºC ~ 50ºC)
±2.5 ppm (-15ºC ~ 55ºC)
±2.5 ppm (-30ºC ~ 75ºC)
Custom
Frequency Stability vs. Voltage
±0.3 ppm (Vdd ±5%)
±0.3 ppm (Vdd ±5%)
Frequency Adjustment
±3 ppm min. (tuned by internal trimmer) ±3 ppm min. (tuned by internal trimmer)
Supply Voltage
Vdd = 5V
Vdd = 3V
Output Level (Clipped Sinewave)*
1.0 Vpp min.
0.8 Vpp min.
Supply Current
2 mA max.
2 mA max.
Output Load
10K
Ω
//10 pF
10K
Ω
//10 pF
Aging
±1 ppm/year
±1 ppm/year

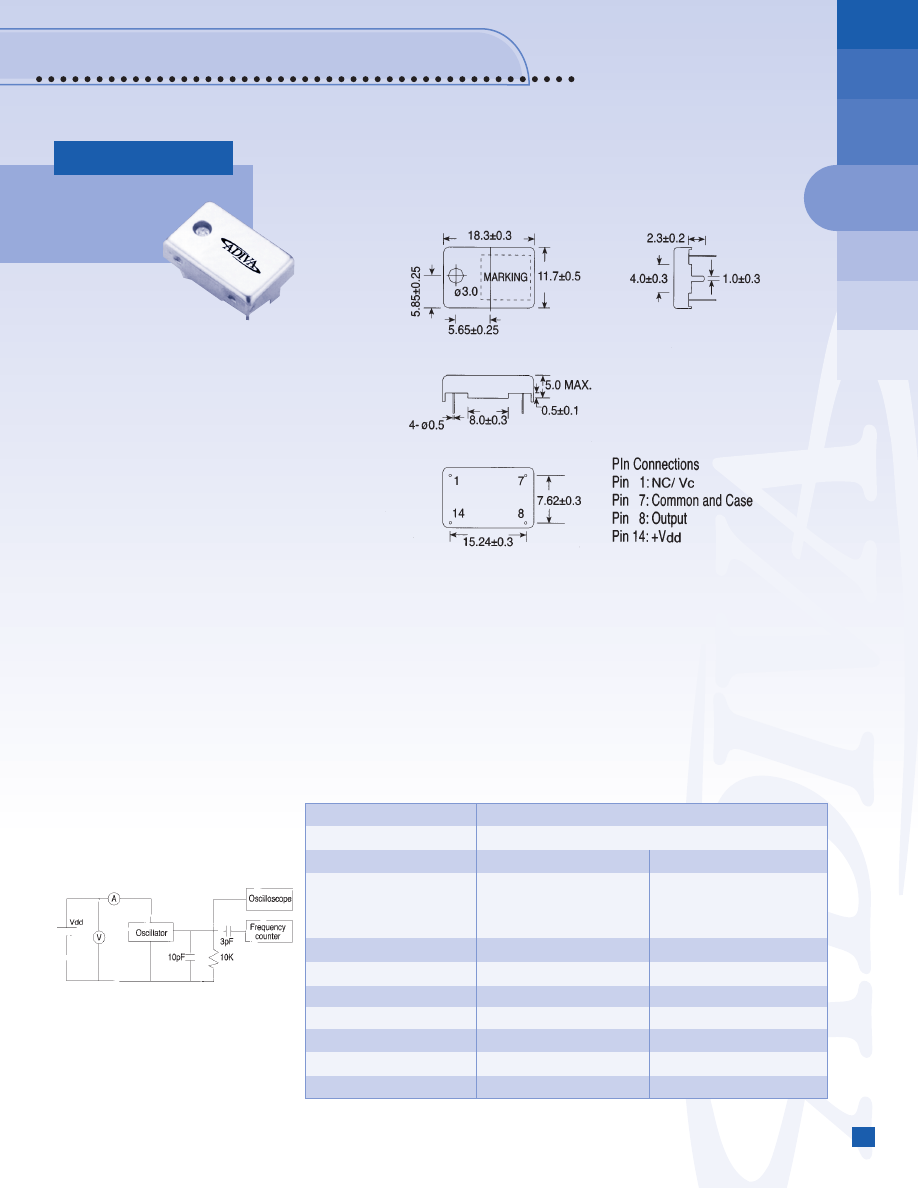

UNIT DIMENSION (unit: mm)
