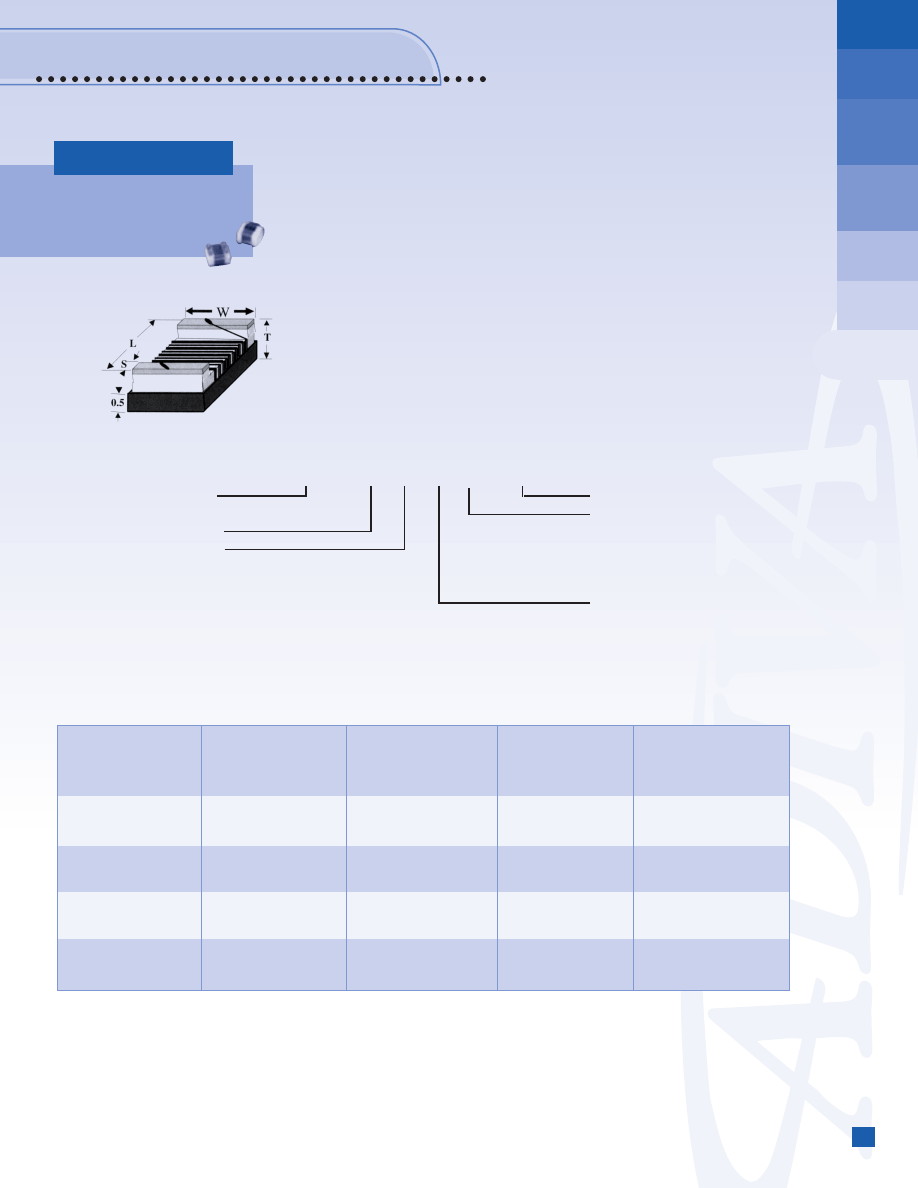

O

INDUCT

ORS

93

Wire Wound Chip

ADWIA Series

XTAL

OSC

VCXO

VCO

TCXO

VCTCXO

FLTR

RES

IND

Surface Mount

FEATURES

• Operating Temperature: -40ºC to 85ºC.
• Excellent solderability and resistance to soldering heat.
• Suitable for flow and reflow soldering.

• Good dimensions, high reliability, and easy surface

mount assembly.

• 3 types of materials provide wide range of

induction value for flexible needs.

INTRODUCTION

The ADWIA series are wire wound type chip inductors widely used in the communication applications such

as cellular phones, pagers, television tuners, radios, and other electronic devices. The wire wound features

advance in higher self resonate frequency, better Q factor, and much stabler performance.

SPECIFICATIONS

LENGTH (L)

WIDTH (W)

THICKNESS (T)

TERMINAL (S)

SIZE

(inch)

(inch)

(inch)

(inch)

mm

mm

mm

mm

ADWIA-0603

(0.063 ± 0.008)

(0.041 ± 0.008)

(0.041 ± 0.008)

(0.014 ± 0.004)

1.60 ± 0.2

1.05 ± 0.2

1.05 ± 0.2

0.35 ± 0.1

ADWIA-0805

(0.080 ± 0.008)

(0.050 ± 0.008)

(0.048 ± 0.008)

(0.016 ± 0.004)

2.00 ± 0.2

1.25 ± 0.2

1.20 ± 0.2

0.40 ± 0.1

ADWIA-1008

(0.098 ± 0.008)

(0.063 ± 0.008)

(0.063 ± 0.008)

(0.020 ± 0.004)

2.5 ± 0.2

1.60 ± 0.2

1.60 ± 0.2

0.50 ± 0.1

ADWIA-1210

(0.126 ± 0.008)

(0.098 ± 0.008)

(0.087 ± 0.008)

(0.020 ± 0.004)

3.20 ± 0.2

2.50 ± 0.2

2.20 ± 0.2

0.50 ± 0.1

ADWIA

❑

- 0603 - CS - 3N3 - J    - T

PACKAGE TYPE

ADWIA: WIRE WOUND

CHIP DIMENSION
MATERIAL TYPE:

CS: CERAMIC
FS: FERRITE

TAPE & REEL
TOLERANCE:

B = ±0.15 NH
S = ±0.30 NH
G = ±2%
J = ±5%
K = ±10%

INDUCTANCE VALUE:

3N3 = 3.3 NH
33N = 33 NH
R33 = 330 NH
3R3 = 3.3 UH
330 = 33 UH
331 = 330 UH

PART NUMBERING GUIDE

ADWIA

Revised 08/21/02

AdivaC93_C100_C101 ADWIA-1008CS-html.html
background image

www.adivatech.com

(888) 30-ADIVA (23482)

O

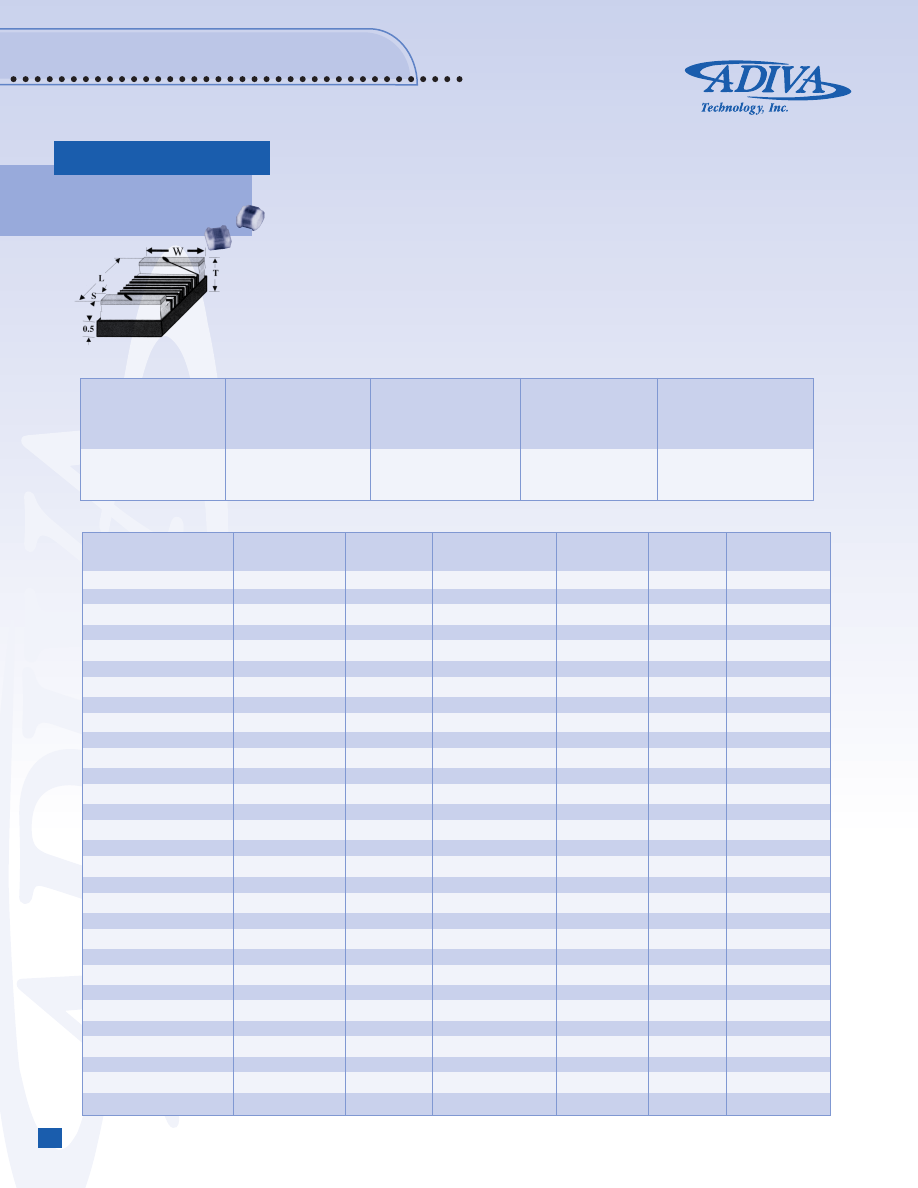

100

Wire Wound Chip

ADWIA Ceramic Series

Surface Mount

FEATURES

• Operating Temperature: -40ºC to 85ºC.
• Excellent solderability and resistance to soldering heat.
• Suitable for flow and reflow soldering.

• Good dimensions, high reliability, and easy

surface mount assembly.

• 3 types of materials provide wide range of

induction value for flexible needs.

INTRODUCTION

The ADWIA series are wire wound type chip inductors widely used in the communication applications such as cellular

phones, pagers, television tuners, radios, and other electronic devices. The wire wound features advance in higher self

resonate frequency, better Q factor, and much stabler performance.

SPECIFICATIONS

Length (L)

Width (W)

Thickness (T)

Terminal (S)

Size

(inch)

(inch)

(inch)

(inch)

mm

mm

mm

mm

ADWIA-1008 (0.098 ± 0.008) (0.080 ± 0.008) (0.063 ± 0.008) (0.020 ± 0.004)

2.5 ± 0.2 2.0 ± 0.2 1.60 ± 0.2 0.50 ± 0.1

ADWIA-1008CS (2520) SERIES STANDARD SPECIFICATIONS

PACKAGE TYPE

INDUCTANCE

1

PERCENT

Q

2

S.R.F.

3

RDC

4

IDC

5

(nH)

TOLERANCE

min.

min. (MHz)

max. (

)

max. (mA)

ADWIA-1008CS 030

T

3.3 @ 100 MHz

B,S

50 @ 1000 MHz

6000

0.06

600

ADWIA-1008CS 060

T

6.8 @ 100 MHz

K,J,G

50 @ 1000 MHz

5500

0.06

600

ADWIA-1008CS 080

T

8.2 @ 100 MHz

K,J,G

50 @ 1000 MHz

5500

0.06

600

ADWIA-1008CS 100

T

10  @ 100 MHz

K,J,G

50 @ 1000 MHz

4300

0.08

600

ADWIA-1008CS 120

T

12  @ 100 MHz

K,J,G

60 @   500 MHz

3600

0.08

600

ADWIA-1008CS 150

T

15  @ 100 MHz

K,J,G

60 @   500 MHz

2700

0.08

600

ADWIA-1008CS 180

T

18  @ 100 MHz

K,J,G

60 @   350 MHz

2700

0.10

600

ADWIA-1008CS 220

T

22  @ 100 MHz

K,J,G

60 @   350 MHz

2500

0.10

600

ADWIA-1008CS 270

T

27  @ 100 MHz

K,J,G

60 @   350 MHz

1800

0.10

600

ADWIA-1008CS 330

T

33  @ 100 MHz

K,J,G

60 @   350 MHz

1700

0.10

600

ADWIA-1008CS 390

T

39  @ 100 MHz

K,J,G

60 @   350 MHz

1500

0.10

600

ADWIA-1008CS 470

T

47  @ 100 MHz

K,J,G

60 @   350 MHz

1500

0.10

600

ADWIA-1008CS 560

T

56  @ 100 MHz

K,J,G

60 @   350 MHz

1350

0.12

600

ADWIA-1008CS 680

T

68  @ 100 MHz

K,J,G

60 @   350 MHz

1300

0.15

600

ADWIA-1008CS 820

T

82  @ 100 MHz

K,J,G

60 @   350 MHz

1100

0.18

600

ADWIA-1008CS 101

T

100 @ 100 MHz

K,J,G

60 @   350 MHz

1100

0.18

500

ADWIA-1008CS 121

T

120 @   25 MHz

K,J,G

50 @   100 MHz

950

0.20

500

ADWIA-1008CS 151

T

150 @   25 MHz

K,J,G

50 @   100 MHz

880

0.22

500

ADWIA-1008CS 181

T

180 @   25 MHz

K,J,G

50 @   100 MHz

800

0.33

500

ADWIA-1008CS 221

T

220 @   25 MHz

K,J,G

45 @   100 MHz

730

0.45

500

ADWIA-1008CS 271

T

270 @   25 MHz

K,J,G

45 @   100 MHz

650

0.75

500

ADWIA-1008CS 331

T

330 @   25 MHz

K,J,G

45 @   100 MHz

570

0.90

500

ADWIA-1008CS 391

T

390 @   25 MHz

K,J,G

45 @   100 MHz

530

1.20

400

ADWIA-1008CS 471

T

470 @   25 MHz

K,J,G

45 @   100 MHz

480

1.30

400

ADWIA-1008CS 561

T

560 @   25 MHz

K,J,G

45 @   100 MHz

430

1.45

300

ADWIA-1008CS 681

T

680 @   25 MHz

K,J,G

45 @   100 MHz

380

2.45

200

ADWIA-1008CS 751

T

750 @   25 MHz

K,J,G

45 @   100 MHz

360

2.60

150

ADWIA-1008CS 821

T

820 @   25 MHz

K,J,G

45 @   100 MHz

350

2.75

150

ADWIA-1008CS 911

T

910 @   25 MHz

K,J,G

45 @   100 MHz

330

3.25

90

ADWIA-1008CS 102

T

1000 @   25 MHz

K,J,G

35 @     50 MHz

310

3.60

90

1

Inductance is measured in HP-4291B impedance analyzer with HP-16192 fixture.

2

Q is measured in HP-4291B impedance analyzer with HP-16192 fixture.

3

SRF is measured in HP-8753E RF network analyzer with HP-16192 fixture.

4

RDC is measured in HP-4338B millohmeter.

5

For 15ºC Rise.

ADWIA-1008CS

AdivaC93_C100_C101 ADWIA-1008CS-html.html
background image

O

INDUCT

ORS

101

Wire Wound Chip

ADWIA Ceramic Series  — Continued

XTAL

OSC

VCXO

VCO

TCXO

VCTCXO

FLTR

RES

IND

Surface Mount

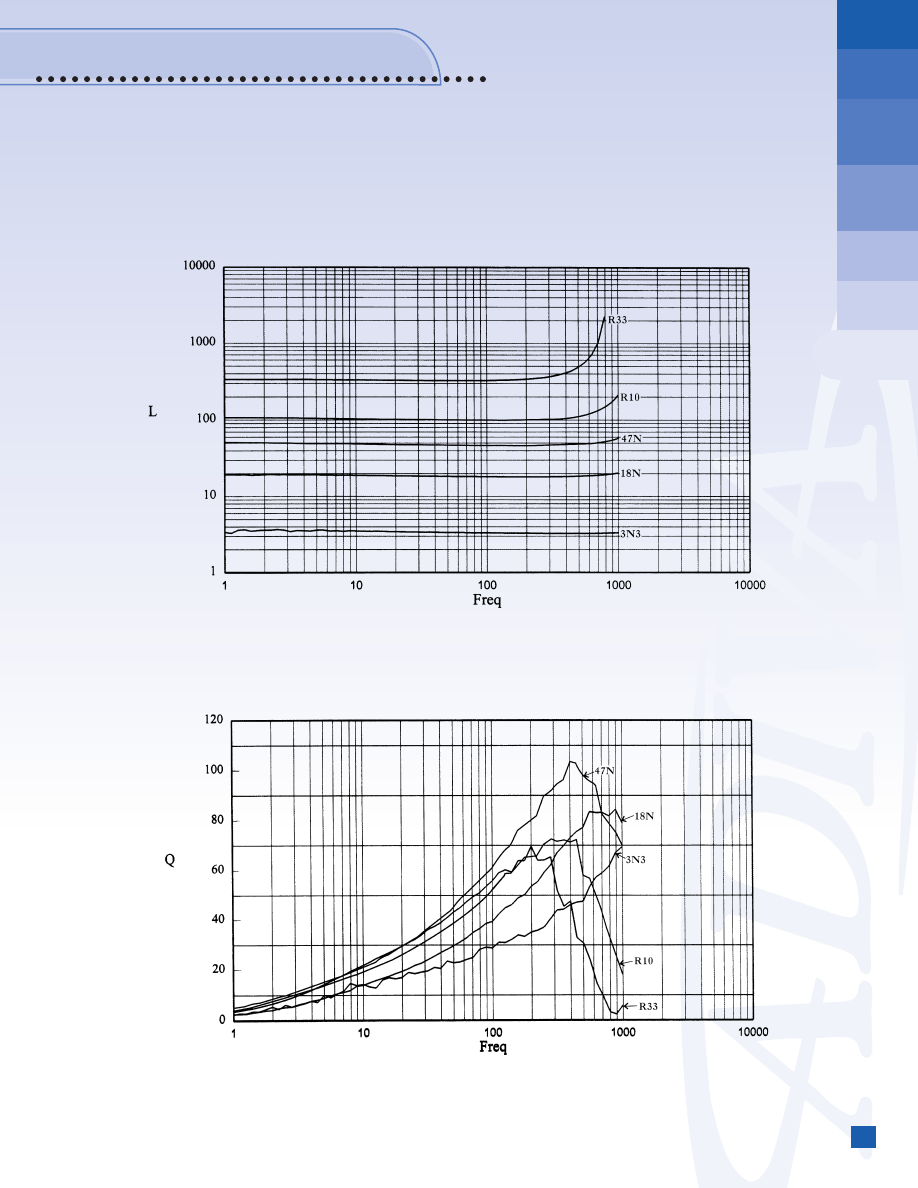

ELECTRICAL CHARACTERISTIC

ADWIA-1008CS (2520)

ADWIA-1008CS (2520)
