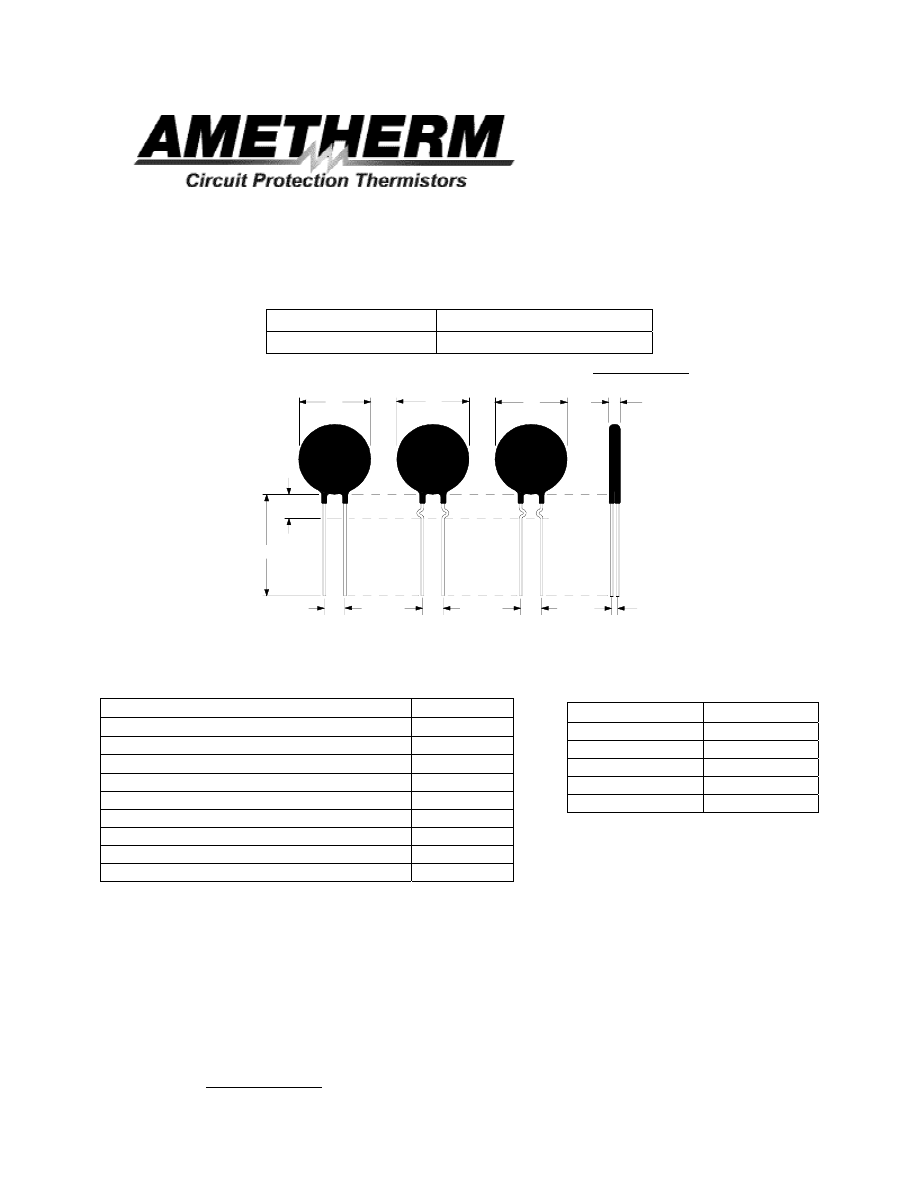

DATA SHEET



Ametherm, Inc

.  3111 N. Deer Run Road #4 Carson City, NV  89701

Telephone: (800) 808-2434   (775) 884-2434     Fax:  (775) 884-0670



www.ametherm.com



Part Number: SL05 5R002





Ordering Different Lead Types:








For example: to order an inside kinked lead use part number SL05 5R002

-A

























Electrical

Specifications:





Mechanical

Specifications:


















Revision Date: March 19, 2003

Inside Kinked Leads

Use

-A

 after Ametherm’s part #

Outside Kinked Leads

Not Available

Resistance @ 25°C

5.0

Ω



±

 25%

Beta

3000

±

 5%

Max Steady State Current Up to 65°C

2.0 A

Resistance @ Max Steady State Current

0.45

Ω



Maximum Instantaneous Energy

5.0 J

Body Temperature @ Max Steady State Current

138 °C

Dissipation Constant

5.0mW/°C

Thermal Time Constant

10.0 Seconds

Operating Temperature Range

-50°C/150°C

Material Type

“A”

D

5.6 mm Max

T

3.0 mm Max

Lead Diameter

0.5 mm Nom

S

6.0 mm Nom

L

38.0 mm Min

Straight Leads

Standard

L

OUTSIDE

KINKED LEADS

S

STRAIGHT

LEADS

B

INSIDE

KINKED LEADS

S

S

D

D

D

C

T
