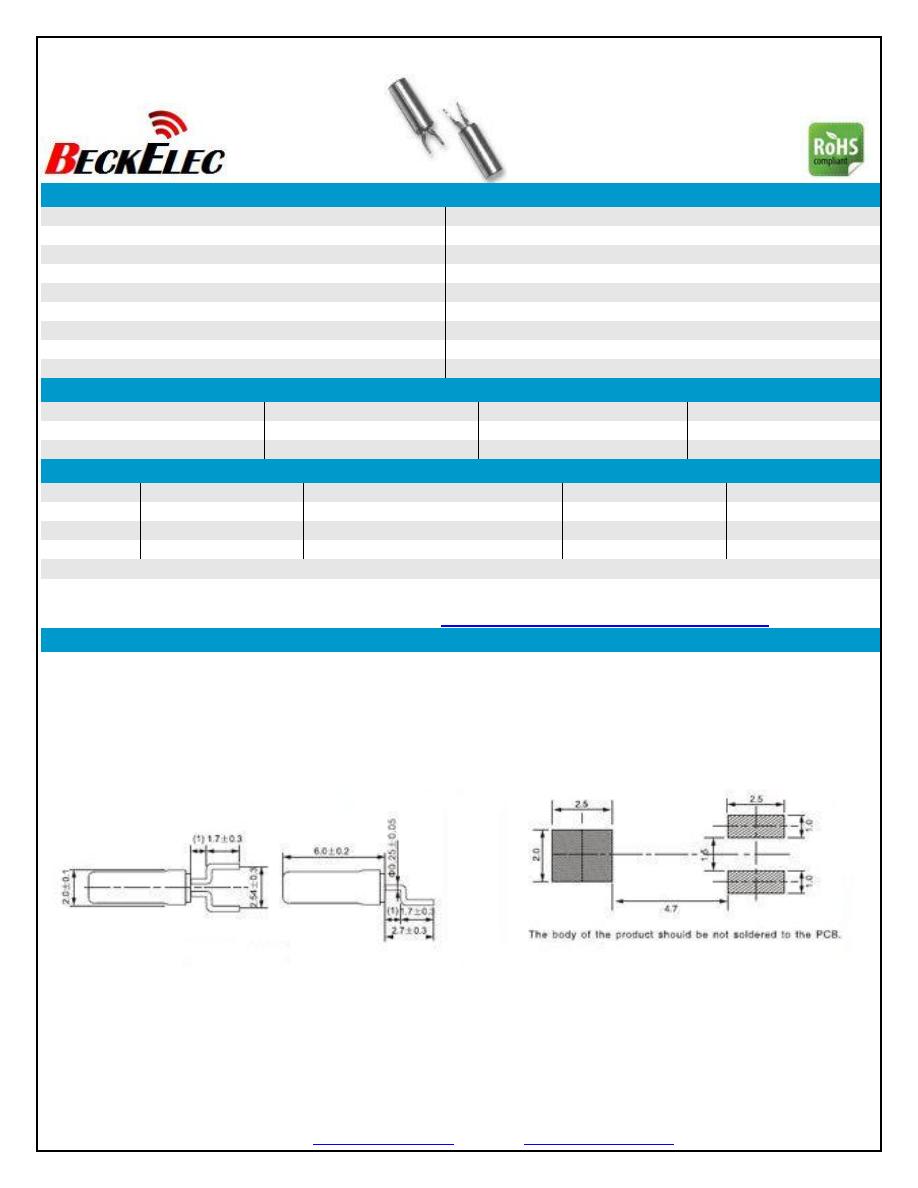

BA26S SERIES CRYSTAL - 2.1 x 6.2mm – SMD FORMED LEADS
Frequency Range
12.000MHz ~ 27.000MHz
Mode of Oscillation
Fundamental , 3OT
Load Capacitance (CL)
Standard (12.5pF, 6pF) User Spec
Frequency Tolerance (25
o
C)
±20 ppm Standard, User Spec
Frequency Stability
±25 ppm Standard, User Spec
Shunt Capacitance (CO)
5.0pF typical
Drive Level (DL)
1.0µW max
Operating/ Storage Temperature Range
-40
o
C to +85
o
C
Aging
±3 ppm per year max
MOTIONAL RESISTANCE (ESR)
Frequency (MHz)
12.000
12.001 < 23.999
24.000 < 27.000
CI (Ω)
120
100
60
Overtone
Fundamental
Fundamental
3
rd
Overtone
PART NUMBERING GUIDE
BA26S
Tolerance
Temperature Range/Stability
Load
Freq
±30ppm = 5
-40
o
C to +85
o
C/ ±50ppm = K
06 = 6pF
27M000
±50ppm = 6
-40
o
C to +85
o
C/ ±100ppm = L
12.5 = 12.5pF
XX = User Spec
For other Tolerance, Stability, and Temperature options please consult factory
Example P/N: BA26S – 5 – L – 12.5 – 27M000
To Request a Quote click here -
www.beckelec.com//request-a-quote/
MECHANICAL DRAWING
