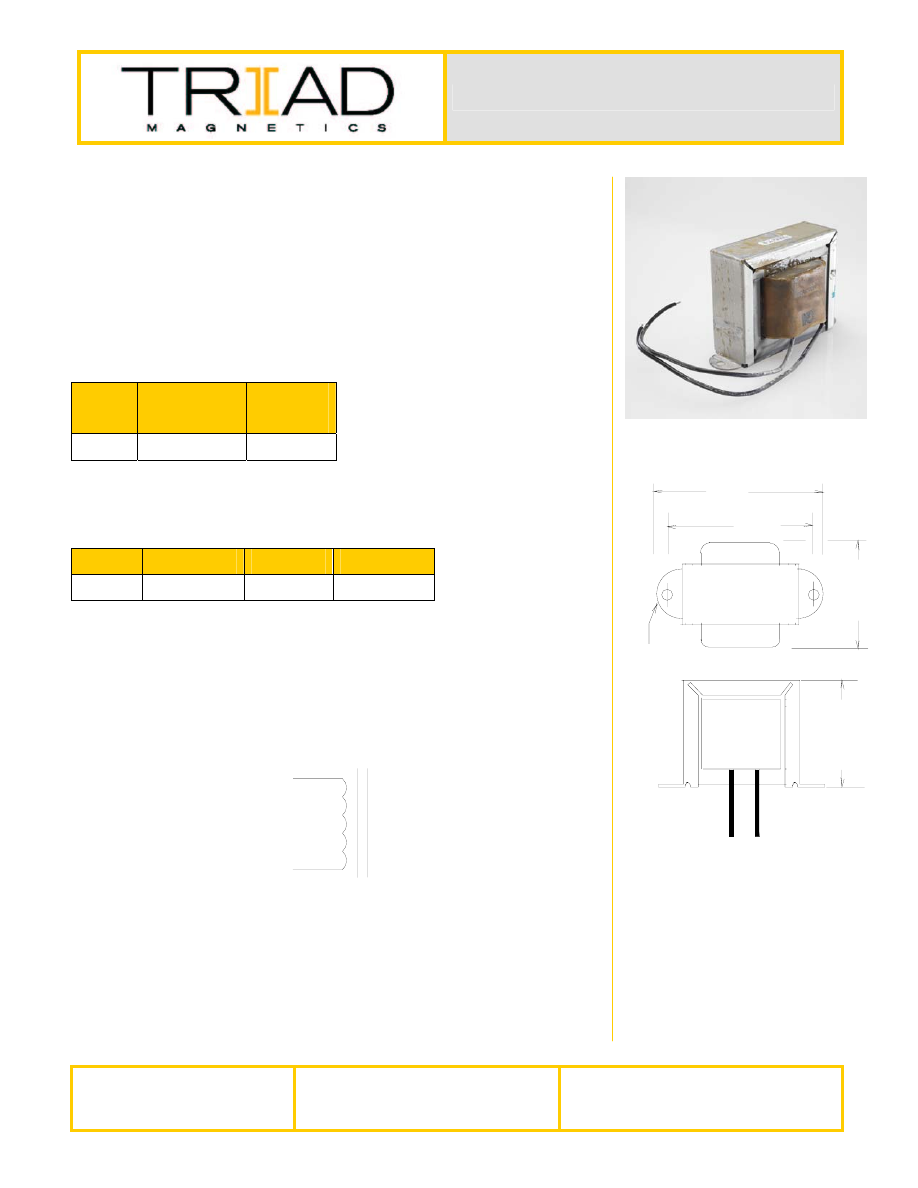

Inductors





Web: www.TriadMagnetics.com
Phone 951-277-0757
Fax 951-277-2757

460 Harley Knox Blvd.
Perris, California    92571

Publish Date: December 4, 2013



C

BLK

BLK

B

D

.187 DIA (REF)

2 HOLES

A

BLK

BLK

C-24X



Description:


Smoothing chokes are power supply filter chokes having a core with an air gap
which prevents saturation at maximum current. Hipot to 1500 VRMS between
winding and core for safety.





Electrical Specifications (@25C):

Current

DC M/A

Inductance ††

Henries

Resistance

Ohms

240.0 1.0

50

†† = Inductance tolerance -20%, + 50 %




Dimensions:

              Unit: In inches



A

B

C

D

1.625 2.812  1.50  2.375

Weight: 0.75 lbs.













Schematic:
















RoHS Compliance:

 As of manufacturing date February 2005, all standard products meet the

requirements of 2011/65/EU, known as the RoHS initiative.

* Upon printing, this document is considered “uncontrolled”. Please contact Triad
Magnetics’ website for the most current version
