Solderless Terminal

Solutions





800-638-8376

www.hollingsworth.com

HSTsales@hollingsworth.com

QUALITY FUNNEL ENTRY

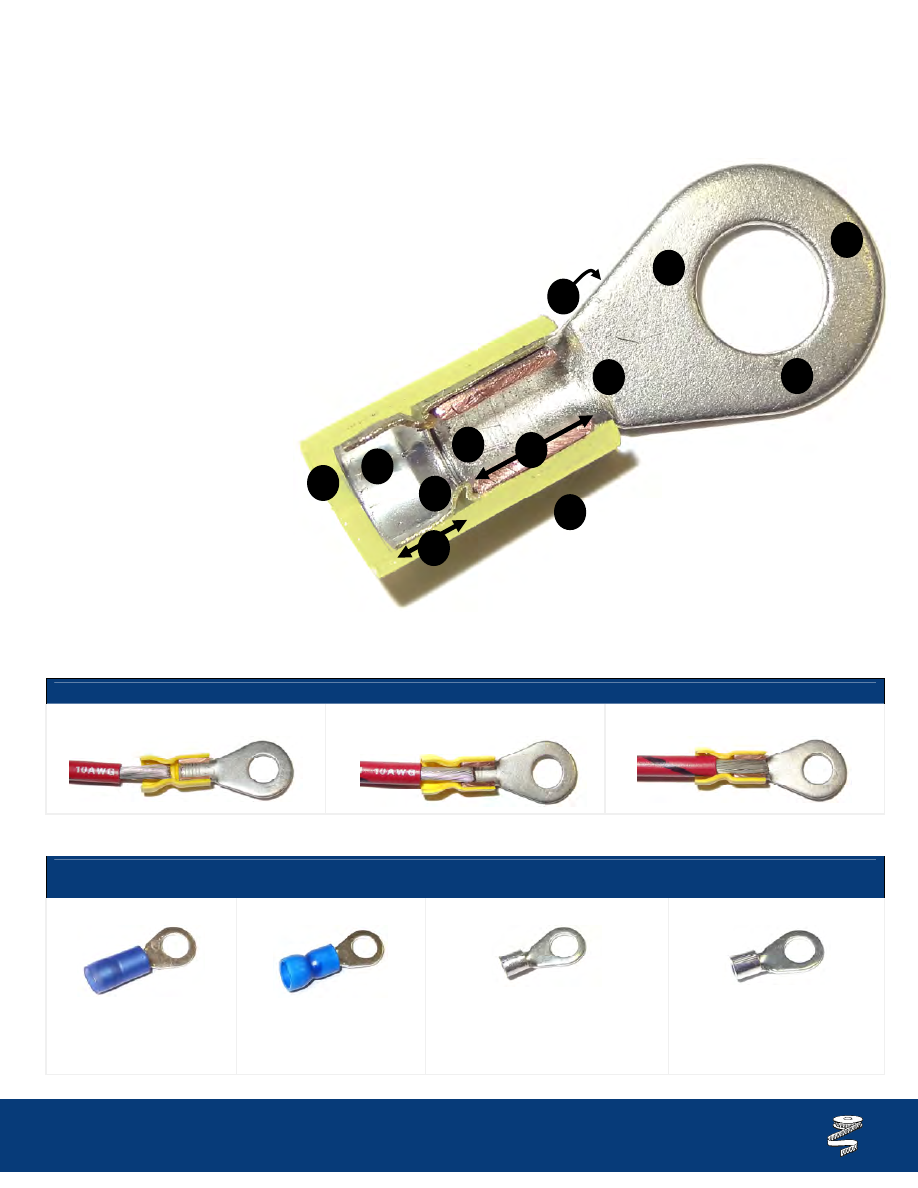

   TERMINAL CONSTRUCTION



1.



Constructed of pure Electrolytic Tough Pitch (ETP) Copper for
highest conductivity: annealed to insure maximum installed
strength.

2.



Constructed in one, burr-free piece for maximum strength

2

www.hollingsworth.com

 800.638.8376



Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



12

1

2

3.



Electro-Tin plated for maximum corrosion resistance.

3

4.



Wire range clearly stamped on back of each terminal for positive
identification.

4

5

6

7

8

10

11

9

5.



Constructed with open end to allow visual inspection of wire
location before and after crimp.

6.



Serrated with multiple “V” grooves for maximum holding power
and current flow.

7.



Approved color coded insulation for easy wire size
identification

8.



“Funnel Entry” design actually

groups strands together for fast,
easy, positive entry into terminal
barrel. This eliminates wire
strand hang-up and positions
wire perfectly for a more positive
crimp.

9.



Electrical crimp area

10.



Insulation gripping sleeve






























11.



Mechanical / Insulation crimp area relieves stress
from electrical crimp and provides wire insulation
support.

12.



Illustrated 3-piece “Funnel FIIG” is the highest quality
terminal in the marketplace today.





FUNNEL ENTRY SPEEDS UP PRODUCTION AND INCREASES RELIABILITY

1.  “Funnel entry” design guides wire into position.





(Funnel FIT Terminal illustrated).



2. Prevents wire strand turn back or hang-up as wire is
inserted.



3. Wire in place, ready for crimping. Fast, positive
installation.



Most terminals are made from pure copper for highest conductivity. They are electro-tin plated to assure corrosion resistance. Serrated “V”
grooves in the barrel of each terminal firmly grip the wire to assure maximum holding power. Insulation is colored to standard commercial
specifications.

STANDARD BARREL STYLES

Products meet: UL, CSA, and Mil SPEC Standards where applicable



FIIG:

Insulated terminal

with support sleeve



FIT:

Insulated Terminal –

insulation may be flared



NIT BRAZED:

Non-insulated

terminal with silver brazed barrel



NIT:

Non-Insulated terminal

with butted seam barrel











Basic terminal with nylon or  VC

insulation and copper support

sleeve. Offers the highest
quality and reliability.
Temperature Rating: 105˚C
(220˚F) continuous.

P

Basic terminal with PVC or nylon

insulation. Temperature Rating:

105˚C (220˚F) continuous.

Basic terminal bonded with silver brazing

alloy. Will not open under stress.

Basic terminal with butted seam.

XR1903SN

R4160SF

R4123S

R4123SB

16-14 series illustrated



MOST HOLLINGSWORTH TERMINALS ARE AVAILABLE WITH HEAT SHRINK



Performance Characteristics







These tests were performed under strict laboratory controlled conditions and may vary depending on type of wire and terminal
combinations, wire stripping methods, and maintenance or proper gauging and calibration of manufacturer’s recommended
tooling.



0

1

2

3

4

5

6

7

8

9

10

11

12

26

24

22

20

18

16

14

12

10

AN WIRE SIZE

MI

L

L

IV

O

L

T

S

HOLLINGSWORTH Terminal Maximum - After Corrosion
Specification SAE AS7928F Max

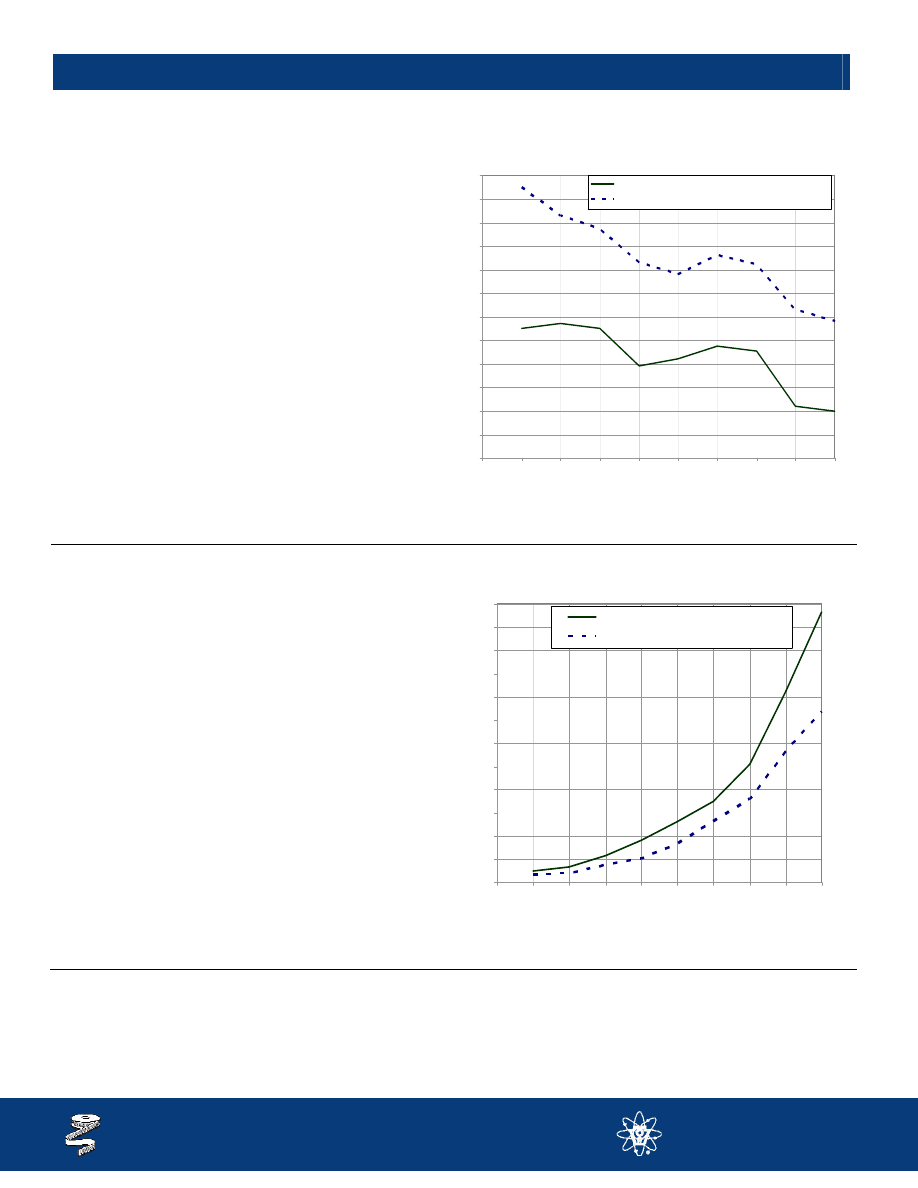

CHART 9072

Corrosion (Salt Spray) Test

48 hours, 5% NACL Fog


Note:  Specification Maximum: Voltage drop of equivalent wire
length plus specification allowance.




Salt Spray (Corrosion Test)

•



The purpose of this test, in which terminal samples are
subjected to a fine mist of 5% salt solution for a specific
time (48 hours), is to provide an accelerated laboratory
conducted corrosion test.

•



The curves shown on chart 9072 plot the final voltage
drops (i.e., after subjecting the samples to salt spray), as
called for in specification SAE AS7928.  For a terminal to
meet or exceed requirements, its voltage drop readings
after test must fall below limits shown in the upper curve
(final).  All Hollingsworth Military approved terminals
exceed SAE AS7928 Salt Spray (Corrosion) Test
requirements.





















0

20

40

60

80

100

120

140

160

180

200

220

240

26

24

22

20

18

16

14

12

10

AN WIRE SIZE

P

U

LL-O

U

T

 – LB

S

HOLLINGSWORTH Values (AVG)
SAE AS7928 Requirement

CHART 9074

Tensile Strength Test 26-10 AWG



•



The purpose of this test is to ensure secureness of the
crimped terminal. The test is carried out as indicated
under paragraph 4.7.8 of specifications SAE AS7928.

•



After crimping the terminal to a suitable length of wire, it
is placed in a standard tensile testing machine and
sufficient force is applied to pull the wire out of the
terminal, or break the wire or the terminal.

•



The lower curve on chart 9074 plots the minimum pull-out
force expected for the various wire sizes crimped. The
upper curve plots average pull-out forces measured in
actual tests on numerous samples. All Hollingsworth
Military approved terminals exceed SAE AS7928 Tensile
Strength requirements

.









Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



3

www.hollingsworth.com

 800.638.8376

4

www.hollingsworth.com

 800.638.8376



Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.











Standard Barrel configurations shown

–

 special or customized configurations available.



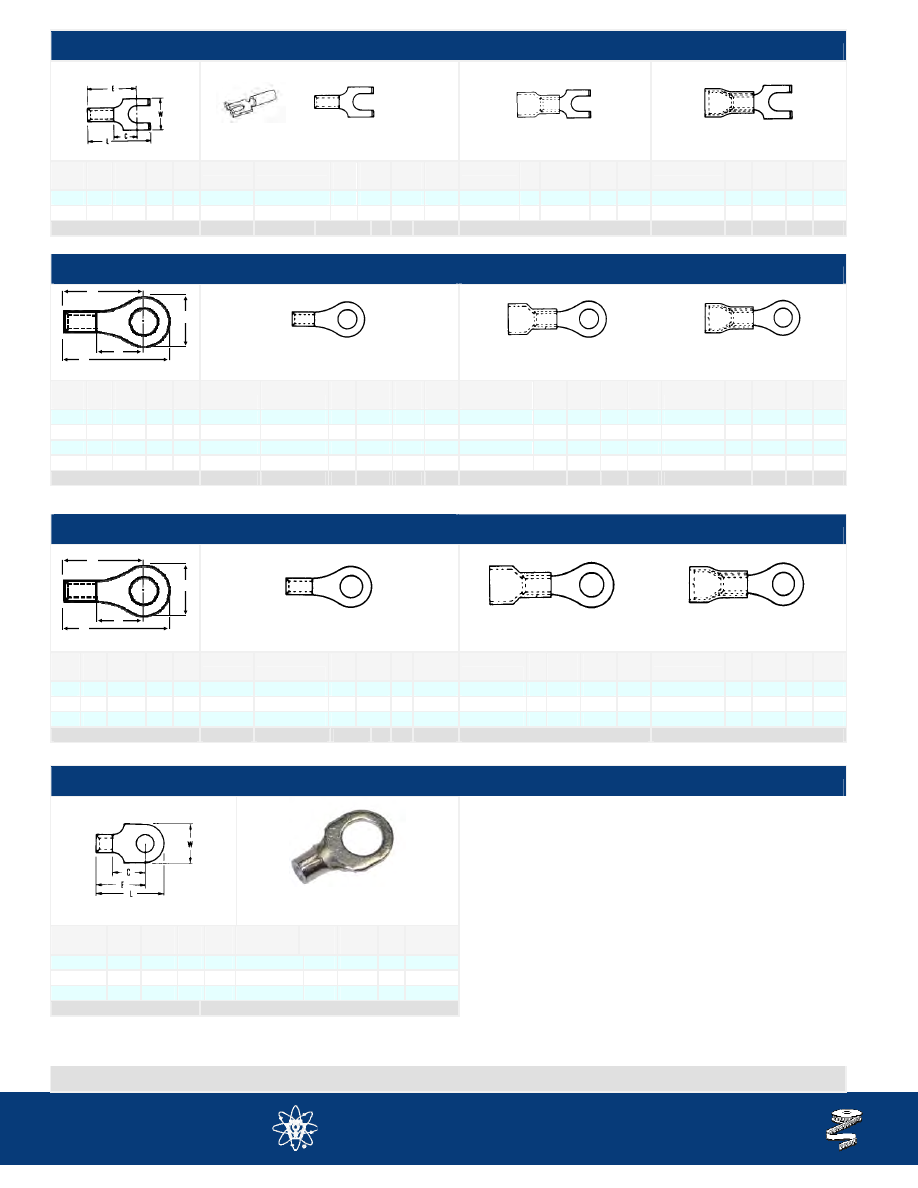

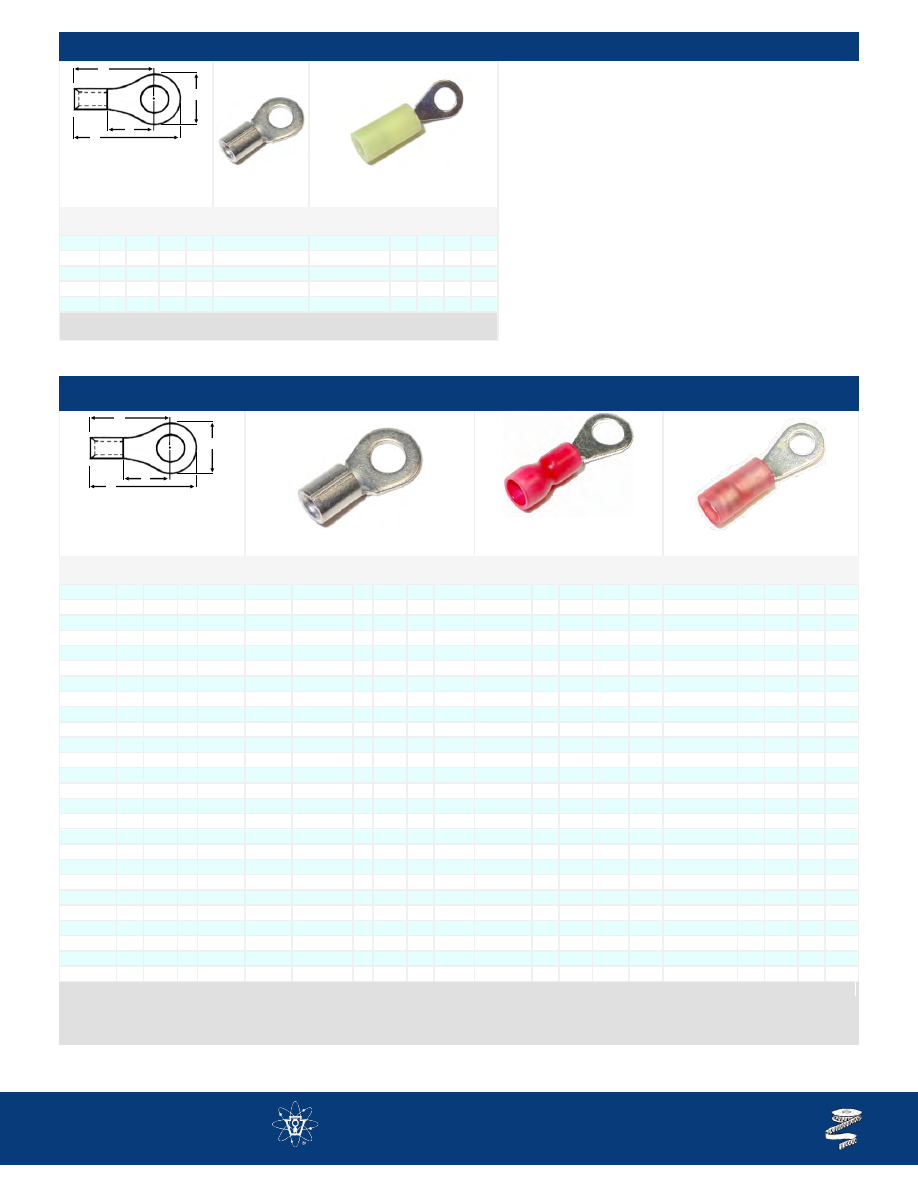

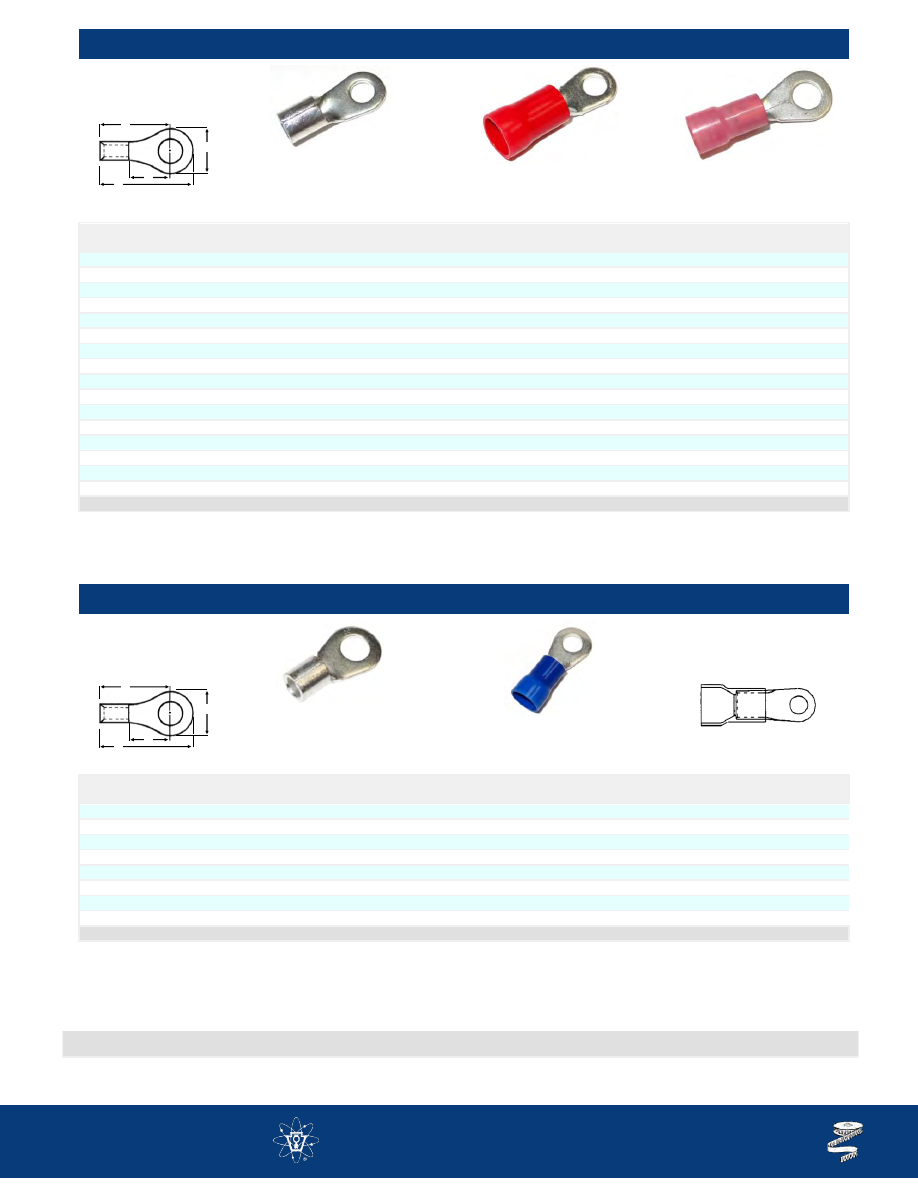

26/24 Rings



CMA Range 202-320

Barrel Inside Diameter .027"/.686 mm





E

L

C

W







Material:

COPPER



Thickness:

 .023” / .584 mm







Basic Dimensions






Non-Insulated





Insulated (Yellow Nylon)

Insulated Diameter   0.092" / 2.33 mm



















Stud

Size

W



in.



W

mm



C



in.



C

mm



NIT

Funnel FIIG

E



in.

E



mm

L



in.

L

mm





















2

0.14  3.56  0.17  4.32

R4086

XR26336N

0.58  14.7  0.67  17.0





















4

0.20  5.08  0.22  5.59

R4087

XR26337N

0.64  16.3  0.74  18.8





















6

0.25  6.35  0.26  6.60

R4088

XR26338N

0.68  17.3  0.81  20.6





















8

0.32  8.13  0.26  6.60

R4089

XR26339N

0.68  17.3  0.84  21.3





















10

0.32  8.13  0.26  6.60

R4090

XR26340N

0.68  17.3  0.87  21.3





















Hand Tool

H74

H7B & H53

















Parts in this chart are available on tape.





























* 22-16 Rings are marked 22-18 in accordance with SAE AS7928



22/16* Rings




CMA Range 509-3260

Barrel Inside Diameter .059"/ 1.5 mm





E

L

C

W







Material:

COPPER

Thickness:

 .030" / .762 mm





Basic Dimensions





Non-Insulated







Insulated (Red Vinyl)

Insulated Diameter        .160" / 4.06 mm





Insulated (Red Nylon)

Insulated Diameter        .146"/3.71 mm



Stud Size

W



in.



W

mm



C



in.



C

mm



NIT

NIT Brazed

E



in.

E



mm

L



in.

L

mm

Funnel FIT

E



in.

E



mm

L



in.

L

mm

Funnel FIIG

E



in.

E



mm

L



in.

L

mm

2

.22  5.59  .16

4.06

R4103

R4103B

.44  11.17  .55  13.97

R4140F

.70  17.78  .81  20.57











2

.22  5.59  .16

4.06

R4103S  R4103SB

.34  8.63  .45  11.43

R4140SF

.63  16.00  .74  18.80

XR1879SN

.63  16.00  .74  18.80

4

.22  5.59  .16

4.06



R4104B

.44  11.17  .55  13.97





















4

.22  5.59  .16

4.06

R4104S  R4104SB

.34  8.63  .45  11.43

R4141SF

.63  16.00  .74  18.80

XR1880SN

.63  16.00  .74  18.80

4

.28  7.11  .32

8.13

R4261S  R4261SB

.50  12.70  .64  16.25

R4265SF

.79  20.07  .93  23.62

XR1856SN

.79  20.07  .93  23.62

6

.22  5.59  .16

4.06

R4105

R4105B

.44  11.17  .55  13.97

R4142F

.70  17.78  .81  20.57











6

.22  5.59  .16

4.06

R4105S  R4105SB

.34  8.63  .45  11.43

R4142SF

.63  16.00  .74  18.80

XR1881SN

.63  16.00  .74  18.80

6

.25  6.35  .32

8.13

R4110

R4110B

.59  14.98  .73  18.54

R4147F

.86  21.84  .98  24.89











6

.25  6.35  .32

8.13

R4110S  R4110SB

.50  12.70  .62  15.74

R4147SF

.79  20.07  .91  23.11

XR1885SN

.79  20.07  .89  22.58

6

.28  7.11  .32

8.13

R4262

R4262B

.59  14.98  .73  18.54

R4266F

.86  21.84  1.00  25.40











6

.28  7.11  .32

8.13

R4262S  R4262SB

.50  12.70  .64  16.25

R4266SF

.79  20.07  .93  23.62

XR1857SN

.79  20.07  .93  23.62

8

.22  5.59  .16

4.06

R4193

R4193B

.43  10.92  .55  13.97

R4206F

.70  17.78  .81  20.57











8

.22  5.59  .16

4.06

R4193S  R4193SB

.33  8.38  .45  11.43

R4206SF

.63  16.00  .74  18.80

XR1882SN

.63  16.00  .74  18.80

8

.28  7.11  .32

8.13

R4263S  R4263SB

.50  12.70  .64  16.25

R4267SF

.79  20.07  .93  23.62

XR1858SN

.79  20.07  .93  23.62

8

.31  7.87  .32

8.13

R4111

R4111B

.60  15.24  .75  19.05

R4148F

.86  21.84  1.01  25.65











8

.31  7.87  .32

8.13

R4111S  R4111SB

.50  12.70  .65  16.51

R4148SF

.79  20.07  .94  23.88

XR1890SN

.79  20.07  .92  23.88

10

.28  7.11  .32

8.13

R4264

R4264B

.59  14.98  .73  18.54

R4268F

.86  21.84  1.00  25.40











10

.28  7.11  .32

8.13

R4264S  R4264SB

.50  12.70  .64  16.25

R4268SF

.79  20.07  .93  23.62

XR1859SN

.79  20.07  .93  23.62

10

.31  7.87  .32

8.13

R4112

R4112B

.60  15.24  .75  19.05

R4149F

.86  21.84  1.01  25.65











10

.31  7.87  .32

8.13

R4112S  R4112SB

.50  12.70  .65  16.51

R4149SF

.79  20.07  .94  23.88

XR1891SN

.79  20.07  .94  23.88

1/4

.47  11.94  .44  11.18

R4113

R4113B

.71  18.03  .94  23.87

R4150F

.97  24.64  1.21  30.73











1/4

.47  11.94  .44  11.18

R4113S  R4113SB

.61  15.49  .85  21.59

R4150SF

.90  22.86  1.14  28.96

XR1894SN

.90  22.86  1.14  28.96

5/16

.47  11.94  .44  11.18

R4114

R4114B

.71  18.03  .94  23.87

R4151F

.97  24.64  1.21  30.73











5/16

.47  11.94  .44  11.18

R4114S  R4114SB

.61  15.49  .85  21.59

R4151SF

.90  22.86  1.14  28.96

XR1895SN

.90  22.86  1.14  28.96

3/8

.53  13.46  .44  11.18

R4115

R4115B

.71  18.03  .97  24.63

R4152F

.97  24.64  1.24  31.50











3/8

.53  13.46  .44  11.18

R4115S  R4115SB

.61  15.49  .88  22.35

R4152SF

.90  22.86  1.17  29.72

XR1896SN

.89  22.61  1.16  29.46

Approved Hand Tool

H4A

H4A

H7B

&

 H53**

H7B

&

 H53



** H53 for short barrel, H53L for long barrel



Parts in this chart are available on tape and are

z

and

y



 certified when used with approved tooling (includes Hollingsworth Automatic Tape Terminal Crimp Presses).



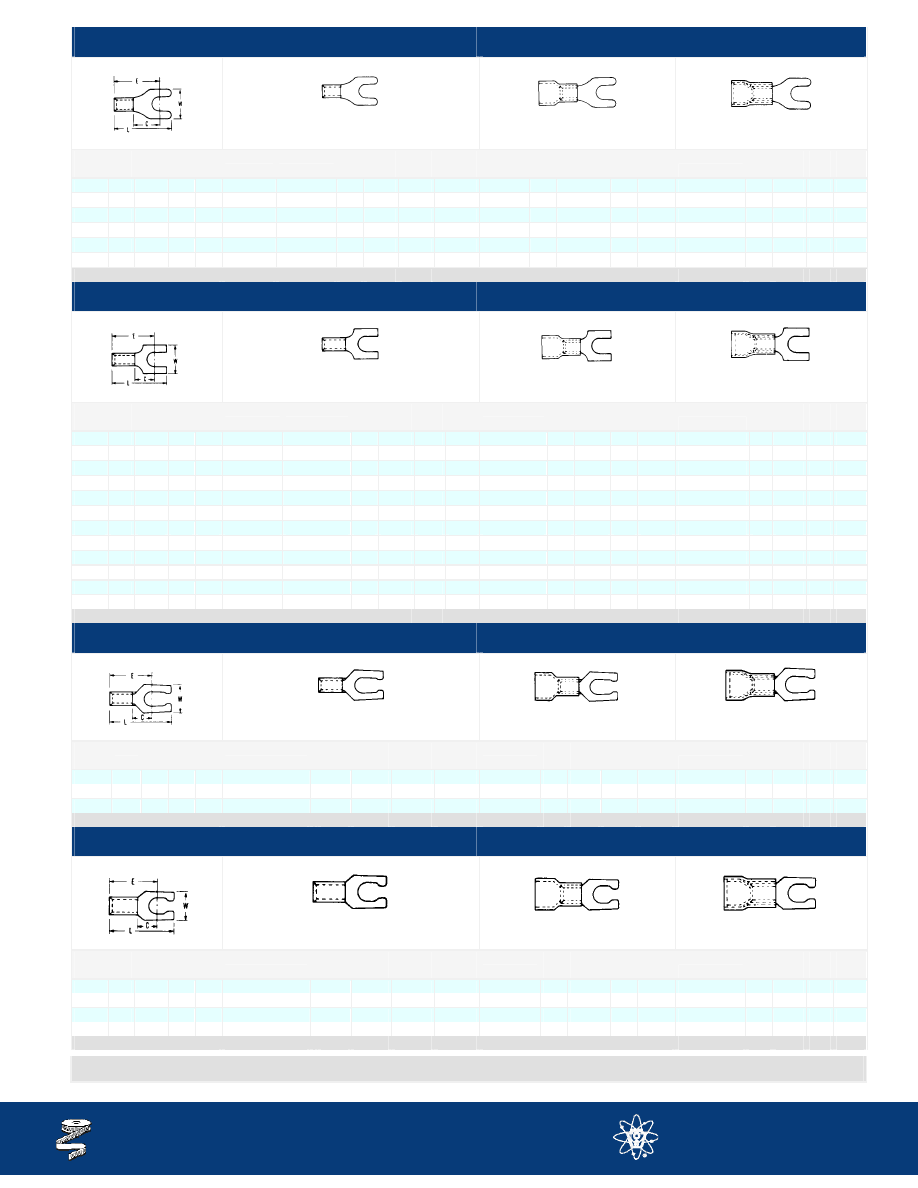

22/16 Spades



CMA Range 509-3260

Barrel Inside Diameter .059"/ 1.5 mm









Material

:

COPPER



Thickness

:

.030" / .762 mm



Insulated (Red Vinyl)

Insulated ( Red Nylon)

Basic Dimensions



Non-Insulated





  Insulated Diameter     .160" / 4.06 mm





 Insulated Diameter     .146" / 3.71 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed





Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



5

www.hollingsworth.com

 800.638.8376



E

in.

E

mm

L

in.

L

mm

Funnel
FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

6

0.31  7.87  0.28  7.11

S4116

S4116B

0.55  13.97  0.71

18.03

S4154F

0.79

20.07

0.97  24.64











6 0.31

7.87

0.28

7.11

S4116S S4116SB

0.45 11.43  0.61 15.49

S4154SF

0.72

18.29 0.9

22.86

XS2404SN

0.71  18.03  0.9 22.86

8

0.31  7.87  0.28  7.11

S4117

S4117B

0.55  13.97  0.71

18.03

S4155F

0.79

20.07

0.97  24.64











8 0.31

7.87

0.28

7.11

S4117S S4117SB

0.45 11.43  0.61 15.49

S4155SF

0.72

18.29 0.9

22.86

XS2053SN

0.71  18.03  0.9 22.86

10  0.31  7.87  0.28  7.11

S4118

S4118B

0.55  13.97  0.71

18.03

S4156F

0.79

20.07

0.97  24.64











10 0.31 7.87 0.28

7.11

S4118S S4118SB

0.45 11.43  0.61 15.49

S4156SF

0.72

18.29 0.9

22.86

XS2054SN

0.71  18.03  0.9 22.86

Approved Hand Tool

H4A

H4A

H7B & H53

* H53 for short barrel, H53L for long barrel



H7B & H53

22/16 Block Spades



CMA Range 509-3260

Barrel Inside Diameter .059"/ 1.5 mm









Material

:

COPPER



Thickness

:

.030" / .762 mm



Insulated  Red (Vinyl)

Insulated ( Red Nylon)

Basic Dimensions



Non-Insulated



Insulated Diameter     .160" / 4.06 mm





       Insulated Diameter     .146" / 3.71 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm  Funnel FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

6

0.3  7.62  0.19  4.83

BS41162

BS41162B

0.46  11.68  0.58  14.73

BS41542F

0.7  17.78  0.84  21.34











6 0.3

7.62

0.19

4.83

BS41162S BS41162SB

0.36 9.14  0.48  12.19

BS41542SF

0.63

16 0.77  19.56

XBS24042SN

0.62  15.75  0.77  19.56

6

0.24  6.1  0.32  8.13

BS41163

BS41163B

0.59  14.99  0.72  18.29

BS41543F

0.83  21.08  0.99  25.15











6 0.24 6.1 0.32

8.13

BS41163S BS41163SB

0.49 12.45  0.63

16

BS41543SF

0.76  19.3 0.92  23.37

XBS24043SN

0.75  19.05  0.92  23.37

8

0.3  7.62  0.19  4.83

BS41172

BS41172B

0.46  11.68  0.58  14.73

BS41552F

0.7  17.78  0.84  21.34











8 0.3

7.62

0.19

4.83

BS41172S BS41172SB

0.36 9.14  0.48  12.19

BS41552SF

0.63

16 0.77  19.56

XBS20532SN

0.62  15.75  0.77  19.56

10

0.3  7.62  0.19  4.83

BS41182

BS41182B

0.46  11.68  0.58  14.73

BS41562F

0.7  17.78  0.84  21.34











10 0.3 7.62

0.19

4.83

BS41182S BS41182SB

0.36 9.14  0.48  12.19

BS41562SF

0.63

16 0.77  19.56

XBS20542SN

0.62  15.75  0.77  19.56

10

0.3  7.62  0.32  8.13

BS41183

BS41183B

0.59  14.99  0.72  18.29

BS41563F

0.83  21.08  0.99  25.15











10 0.3 7.62

0.32

8.13

BS41183S BS41183SB

0.49 12.45  0.63

16

BS41563SF

0.76  19.3 0.92  23.37

XBS20543SN

0.75  19.05  0.92  23.37

Approved Hand Tool

H4A

H4A

H7B & H53

* H53 for short barrel, H53L for long barrel



H7B & H53

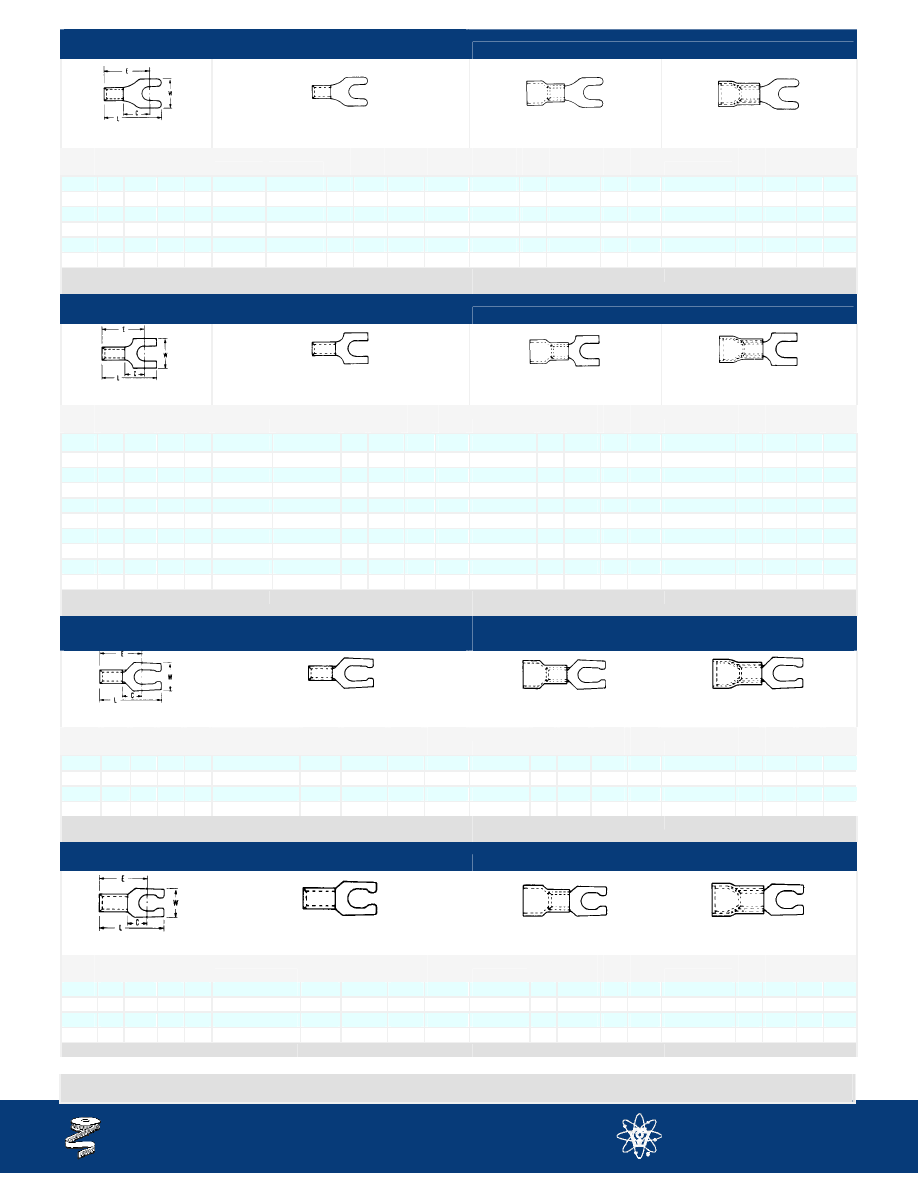

22/16 Spring Spades




CMA Range 509-3260

Barrel Inside Diameter .059"/ 1.5 mm









Material

:

COPPER ALLOY  Thickness

:

.030" / .762 mm



Insulated ( Red Vinyl)

Insulated ( Red Nylon)

Basic Dimensions



Non-Insulated



Insulated Diameter     .160" / 4.06 mm



Insulated Diameter      .146" / 3.71 mm



Stud

Size

W

 in.

W

mm

C

 in.

C

mm  NIT

E

in.

E

mm

L

in.

L

mm

Funnel FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

6

0.25  6.35  0.26  6.60

SS20923S

0.43

10.92

0.67

17.02

SS20927SF

0.73  18.54  0.96

24.38

XSS20937SN

0.72  18.29  0.95  24.13

6  0.28  7.11 0.26 6.60

SS20924S

0.43 10.92 0.67 17.02

SS20928SF

0.73  18.54  0.96 24.38

XSS20938SN

0.72  18.29  0.95  24.13

8

0.28  7.11  0.26  6.60

SS20925S

0.43

10.92

0.67

17.02

SS20929SF

0.73  18.54  0.96

24.38

XSS20939SN

0.72  18.29  0.95  24.13

10  0.33  8.38 0.26 6.60

SS20926S

0.43 10.92 0.67 17.02

SS20930SF

0.73  18.54  0.96 24.38

XSS20940SN

0.72  18.29  0.95  24.13

Approved Hand Tool

H4A



H7B & H53

* H53 for short barrel, H53L for long barrel



H7B & H53

22/16 Mini Spring Spades



CMA Range 509-3260

Barrel Inside Diameter .059"/ 1.5 mm









Material

:

COPPER ALLOY  Thickness

:

.030" / .762 mm



Insulated ( Red Vinyl)

Insulated ( Red Nylon)

Basic Dimensions



Non-Insulated



         Insulated Diameter     .160" / 4.06 mm





 Insulated Diameter     .146" / 3.71 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

E

in.

E

mm

L

in.

L

mm

Funnel FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

5

0.25  6.35  0.26  6.60

SS22466

0.43

10.92

0.56  14.22

SS22496F

0.73  18.54  0.85  21.59

XSS22506N

0.72  18.29  0.84  21.34

6 0.26

6.35

0.26

6.60

SS22467

0.43 10.92  0.56  14.22

SS22497F

0.73  18.54 0.85  21.59

XSS22507N

0.72  18.29  0.84  21.34

8

0.28  7.11  0.26  6.60

SS22468

0.43

10.92

0.56  14.22

SS22498F

0.73  18.54  0.85  21.59

XSS22508N

0.72  18.29  0.84  21.34

10 0.33 8.38 0.26

6.60

SS22469

0.43 10.92  0.60  15.24

SS22499F

0.73  18.54 0.89  22.61

XSS22509N

0.72  18.29  0.88  22.35

Approved Hand Tool

H4A



H7B & H53

H7B & H53



ALL Terminals on this page available on tape and

z



and

y

 certified when used with approved Hollingsworth tooling (includes Hollingsworth Automatic Crimp Presses).

Standard Barrel configurations shown –  customized configurations available.





6

www.hollingsworth.com

 800.638.8376



Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



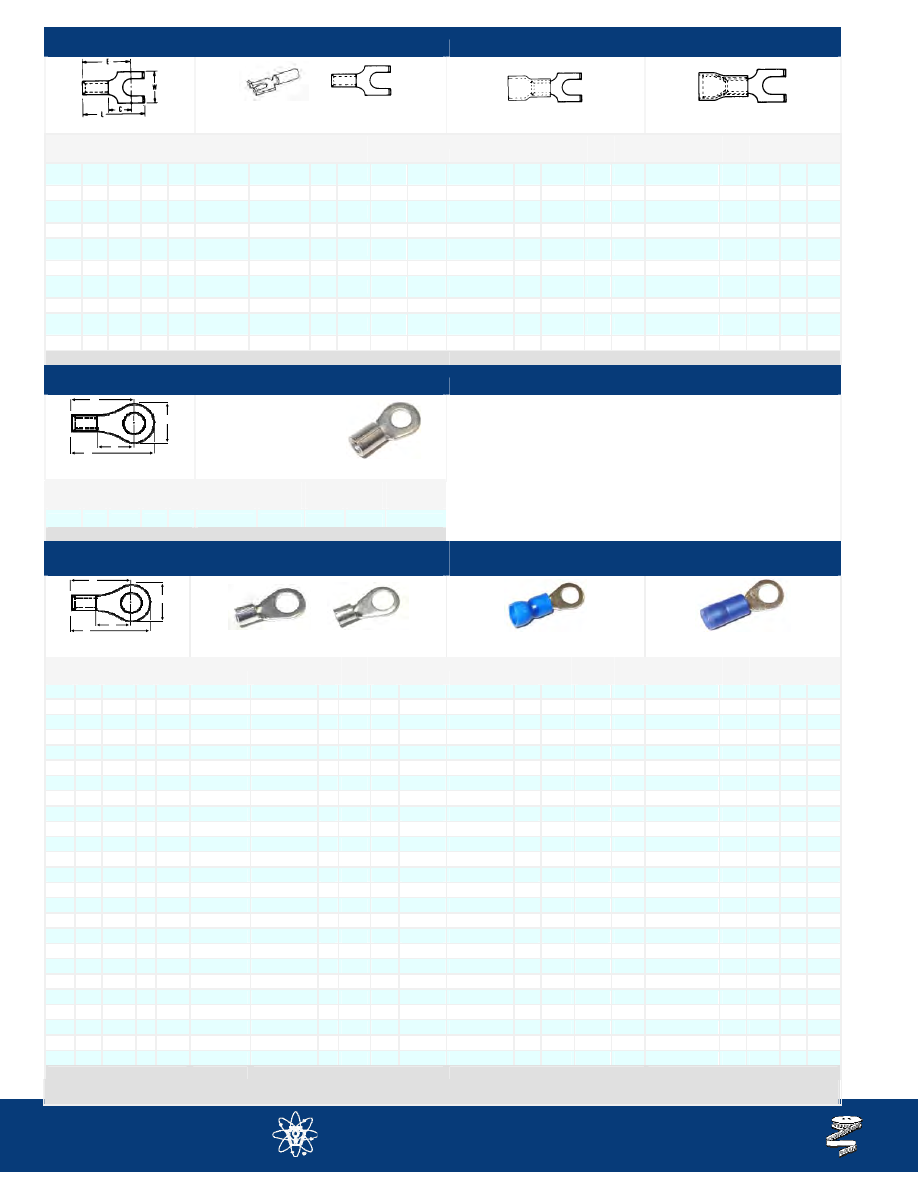

22/16 Flanged Spades



CMA Range 509-3260

Barrel Inside Diameter .059"/ 1.5 mm











Basic Dimensions



Material

:

COPPER



Thickness

:

.030"/.762 mm



Non-Insulated





Insulated ( Red Vinyl)

        Insulated Diameter       .160"/4.06 mm





Insulated ( Red Nylon)

        Insulated Diameter       .146"/3.71 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm  Funnel FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

2

.18  4.57  .19  4.83

SF20746  SF20746B

.46  11.68  .60

15.24

SF20740F

.70  17.78  .87  22.10











2 .18

4.57

.19

4.83

SF20746S SF20746SB

.36 9.14 .51 12.95

SF20740SF

.63 16.00 .80 20.32

XSF2559SN

.62 15.75  .80 20.32

2

.29  7.37  .19  4.83

SF20747  SF20747B

.46  11.68  .60

15.24

SF20741F

.70  17.78  .87  22.10











2 .29

7.37

.19

4.83

SF20747S SF20747SB

.36 9.14 .51 12.95

SF20741SF

.63 16.00 .80 20.32

XSF2560SN

.62 15.75  .80 20.32

4

.29  7.37  .19  4.83

SF20748  SF20748B

.46  11.68  .60

15.24

SF20742F

.70  17.78  .87  22.10











4 .29

7.37

.19

4.83

SF20748S SF20748SB

.36 9.14 .51 12.95

SF20742SF

.63 16.00 .80 20.32

XSF2561SN

.62 15.75  .80 20.32

6

.29  7.37  .19  4.83

SF20749  SF20749B

.46  11.68  .60

15.24

SF20752F

.70  17.78  .87  22.10











6 .29

7.37

.19

4.83

SF20749S SF20749SB

.36 9.14 .51 12.95

SF20752SF

.63 16.00 .80 20.32

XSF2562SN

.62 15.75  .80 20.32

8

.29  7.37  .19  4.83

SF20750  SF20750B

.46  11.68  .60

15.24

SF20753F

.70  17.78  .87  22.10











8 .29

7.37

.19

4.83

SF20750S SF20750SB

.36 9.14 .51 12.95

SF20753SF

.63 16.00 .80 20.32

XSF2498SN

.62 15.75  .80 20.32

Approved Hand Tool

H4A

H4A

H7B & H53*

 H53 for short barrel, H53L for long

  H7B & H53

20/16 Rings,

Heavy Duty



CMA Range 1290-3260

Barrel Inside Diameter .065"/ 1.65 mm



Material: COPPER

Thickness: .040" / 1.02 mm





E

L

C

W





Basic Dimensions

Non-Insulated







Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT Brazed

E

in.

E

mm

L

in.

L

mm





















1/4

.47  11.94  .32  8.13

HDR1339B



.50

12.70

.74

18.80





















Approved Hand Tool

H4A













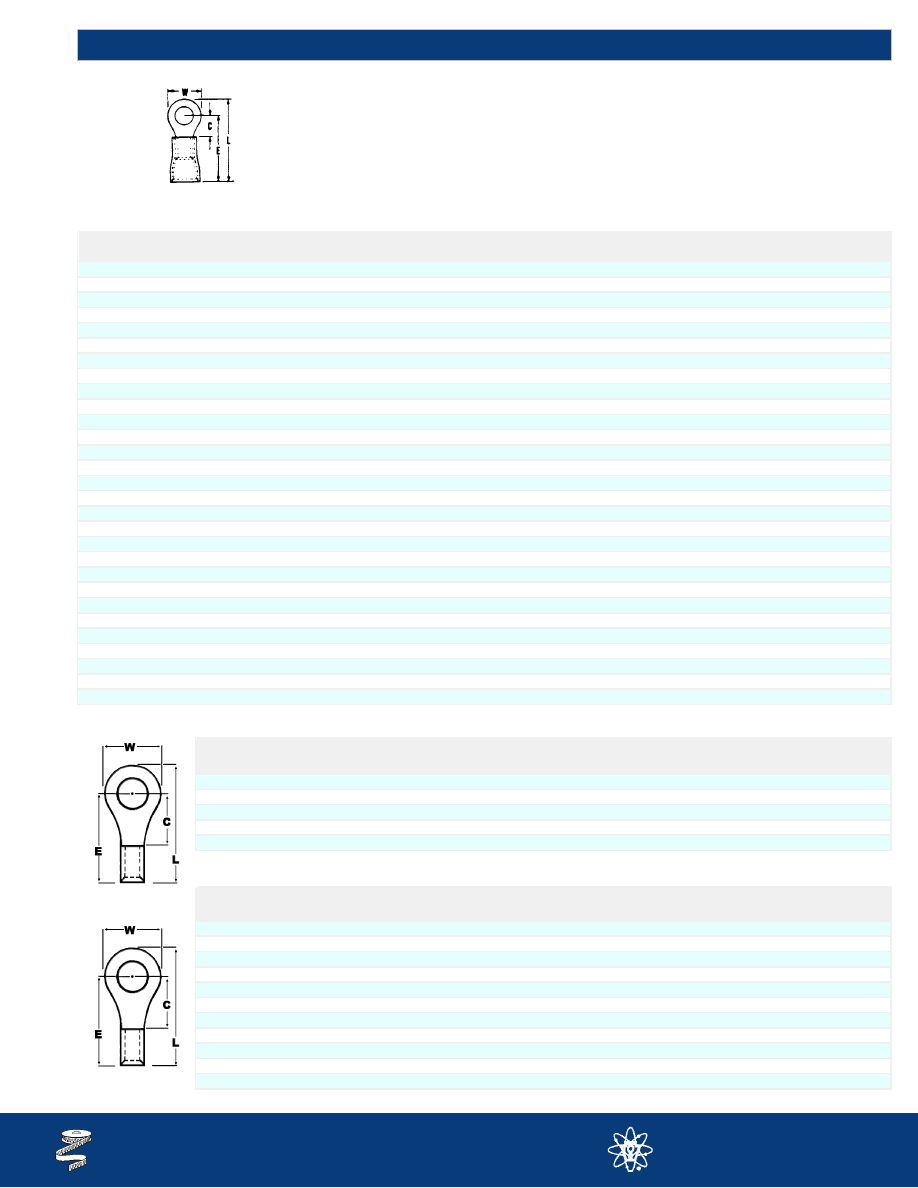

16/14 Rings




CMA Range 2050-5180

Barrel Inside Diameter .085"/ 2.16 mm



E

L

C

W







Basic Dimensions





Material: COPPER  Thickness: .032" / .813 mm

Non-Insulated





Insulated (Blue Vinyl)

        Insulated Diameter       .198" / 5.03 mm





Insulated (Blue Nylon)



 Insulated Diameter       .178"/4.52 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm

Funnel FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

2

.25  6.35  .16  4.06



R3301B

.43  10.92  .55

13.97





















4 .25 6.35

.16

4.06

R4119 R4119B

.43 10.92  .55  13.97





















4

.25  6.35  .16  4.06

R4119S

R4119SB

.33  8.38  .45

11.43











XR2441SN

.62  15.75  .74  18.80

6 .25 6.35

.16

4.06

R4120 R4120B

.43 10.92  .55  13.97

R4158F

.70 17.78  .82 20.83











6

.25  6.35  .16  4.06

R4120S

R4120SB

.33  8.38  .45

11.43

R4158SF

.62  15.75  .74  18.80

XR2442SN

.62  15.75  .74  18.80

6 .25 6.35

.37

9.40

R61002G R61002GB

.64 16.26  .77  19.56

R61005GF

.92 23.37  1.04 26.42











6

.25  6.35  .37  9.40

R61002GS  R61002GSB

.55  13.97  .67

17.02

R61005GSF

.84  21.34  .96  24.38

XR61006GSN

.84  21.34  .96  24.38

6 .31 7.87

.28

7.11

R4121 R4121B

.55 13.97  .71  18.03

R4159F

.83 21.08  .96 24.38











6

.31  7.87  .28  7.11

R4121S

R4121SB

.46  11.68  .62

15.75

R4159SF

.75  19.05  .91  23.11

XR1901SN

.75  19.05  .91  23.11

6 .31 7.87

.37

9.40

R4121G R4121GB

.64 16.26  .80  20.32

R4159GF

.92 23.37  1.07 27.18











6

.31  7.87  .37  9.40

R4121GS

R4121GSB

.55  13.97  .70

17.78

R4159GSF

.84  21.34  .99  25.15

XR1901GSN

.84  21.34  .99  25.15

8 .31 7.87

.28

7.11

R4122 R4122B

.55 13.97  .71  18.03

R4160F

.83 21.08  .99 25.15











8

.31  7.87  .28  7.11

R4122S

R4122SB

.46  11.68  .62

15.75

R4160SF

.75  19.05  .91  23.11

XR1902SN

.75  19.05  .91  23.11

8 .31 7.87

.37

9.40

R4122G

.64 16.26  .80  20.32

R4160GF

.92 23.37  1.07 27.18











8

.31  7.87  .37  9.40

R4122GS



.55  13.97  .70

17.78

R4160GSF

.84  21.34  .99  25.15

XR1902GSN

.84  21.34  .99  25.15

10 .31 7.87 .28 7.11

R4123 R4123B

.55 13.97  .71  18.03

R4161F

.83 21.08  .99 25.15











10  .31  7.87  .28  7.11

R4123S

R4123SB

.46  11.68  .62

15.75

R4161SF

.75  19.05  .91  23.11

XR1903SN

.75  19.05  .91  23.11

10 .31 7.87 .37 9.40

R4123G R4123GB

.64 16.26  .80  20.32

R4161GF

.92 23.37  1.07 27.18











10  .31  7.87  .37  9.40

R4123GS

R4123GSB

.55  13.97  .70

17.78

R4161GSF

.84  21.34  .99  25.15

XR1903GSN

.84  21.34  .99  25.15

1/4  .46  11.68 .44 11.18

R4124 R4124B

.71 18.03  .94  23.88

R4162F

.98 24.89  1.21 30.73











1/4  .46  11.68  .44  11.18

R4124S

R4124SB

.61  15.49  .84

21.34

R4162SF

.90  22.86  1.13  28.70

XR1906SN

.90  22.86  1.13  28.70

5/16  .46  11.68 .44 11.18

R4125 R4125B

.71 18.03  .94  23.88

R4163F

.98 24.89  1.21 30.73











5/16  .46  11.68  .44  11.18

R4125S

R4125SB

.61  15.49  .84

21.34

R4163SF

.90  22.86  1.13  28.70

XR1907SN

.90  22.86  1.13  28.70

3/8  .53  13.46 .44 11.18

R4126 R4126B

.71 18.03  .97  24.64

R4164F

.98 24.89  1.25 31.75











3/8  .53  13.46  .44  11.18

R4126S

R4126SB

.61  15.49  .88

22.35

R4164SF

.90  22.86  1.17  29.72

XR1908SN

.90  22.86  1.17  29.72

Approved Hand Tool

H4A

H4A

H7B & H53*

 H53 for short barrel, H53L for long

  H7B & H53



ALL Terminals on this page are available on tape and are

z



and

y

 certified when used with approved tooling (includes Hollingsworth Automatic Terminal Crimp Presses).



Standard Barrel configurations shown – special or customized configurations available.







Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



7

www.hollingsworth.com

 800.638.8376



16/14 Spades



CMA Range 2050-5180

Barrel Inside Diameter .085"/ 2.16 mm



Basic Dimensions







Material

:

COPPER    Thickness

:

.032" / .813 mm



Non-Insulated







Insulated (Blue Vinyl)



  Insulated Diameter  .198"/5.03 mm







Insulated (Blue Nylon)



 Insulated Diameter  .178"/4.52 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm

Funnel
FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

6

.38  9.65  .28  7.11

S4127

S4127B

.55  13.97

.74

18.80

S4165F

.80

20.32  1.01  25.65











6 .38

9.65

.28

7.11

S4127S S4127SB

.45 11.43

.64

16.26

S4165SF

.72

18.29  .93  23.62

XS2058SN

.71  18.03  .93  23.62

8

.38  9.65  .28  7.11

S4128

S4128B

.55  13.97

.74

18.80

S4166F

.80

20.32  1.01  25.65











8 .38

9.65

.28

7.11

S4128S S4128SB

.45 11.43

.64

16.26

S4166SF

.72

18.29  .93  23.62

XS2059SN

.71  18.03  .93  23.62

10

.38  9.65  .28  7.11

S4129

S4129B

.55  13.97

.74

18.80

S4167F

.80

20.32  1.01  25.65











10 .38

9.65

.28

7.11

S4129S S4129SB

.45 11.43

.64

16.26

S4167SF

.72

18.29  .93  23.62

XS2060SN

.71  18.03  .93  23.62

Approved Hand Tool

H4A

H4A









H7B & H53*

 H53 for short barrel, H53L for long

  H7B & H53









16/14 Block Spades



CMA Range 2050-5180

Barrel Inside Diameter .085"/ 2.16 mm



Basic Dimensions







Material

:

COPPER    Thickness

:

.030" / .762 mm



Non-Insulated







Insulated (Blue Vinyl)

         Insulated Diameter  .198" / 5.03 mm







Insulated (Blue Nylon)



 Insulated Diameter  .178"/4.52 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm  Funnel FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

4

.22  5.59  .38  9.65

BS41270

BS41270B

.64  16.26  .76  19.30

BS41650F

.90  22.86  1.04  26.42











4 .22

5.59

.38

9.65

BS41270S BS41270SB

.55 13.97  .67 17.02

BS41650SF

.82 20.83 .96 24.38

XBS20579SN

.81  20.57  0.95  24.13

6

.30  7.62  .19  4.83

BS41272

BS41272B

.46  11.68  .58  14.73

BS41652F

.71  18.03  .85  21.59











6 .30

7.62

.19

4.83

BS41272S BS41272SB

.36 9.14  .48 12.19

BS41652SF

.63 16.00 .77 19.56

XBS20582SN

.62  15.75  0.76  19.30

6

.25  6.35  .38  9.65

BS41273

BS41273B

.64  16.26  .83  21.08

BS41653F

.90  22.86  1.10  27.94











6 .25

6.35

.38

9.65

BS41273S BS41273SB

.55 13.97  .73 18.54

BS41653SF

.82 20.83 1.02  25.91

XBS20583SN

.81  20.57  1.01  25.65

8

.30  7.62  .19  4.83

BS41282

BS41282B

.46  11.68  .58  14.73

BS41662F

.71  18.03  .85  21.59











8 .30

7.62

.19

4.83

BS41282S BS41282SB

.36 9.14  .48 12.19

BS41662SF

.63 16.00 .77 19.56

XBS20592SN

.62  15.75  0.76  19.30

10

.31  7.87  .38  9.65

BS41278

BS41278B

.64  16.26  .90  22.86

BS41658F

.90  22.86  1.17  29.72











10 .31 7.87 .38

9.65

BS41278S BS41278SB

.55 13.97  .80 20.32

BS41658SF

.82 20.83 1.09  27.69

XBS20588SN†

.81  20.57  1.08  27.43

10

.30  7.62  .19  4.83

BS41292

BS41292B

.46  11.68  .58  14.73

BS41672F

.71  18.03  .85  21.59











10 .30 7.62 .19

4.83

BS41292S BS41292SB

.36 9.14  .48 12.19

BS41672SF

.63 16.00 .77 19.56

XBS20602SN

.62  15.75  0.76  19.30

Approved Hand Tool

H4A

H4A









H7B & H53*

 H53 for short barrel, H53L for long

  H7B & H53







16/14 Spring Spades

CMA Range 2050-5180

Barrel Inside Diameter .085"/ 2.16 mm



Basic Dimensions







Material

:

COPPER ALLOY    Thickness

:

.030" / .762 mm



Non-Insulated







Insulated (Blue Vinyl)

         Insulated Diameter  .198" / 5.03 mm







Insulated (Blue Nylon)



 Insulated Diameter  .178"/4.52 mm



Stud

Size  W in.

W

mm

C

 in.

C

mm  NIT

E

in.

E

mm

L

in.

L

mm

Funnel FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

6

.28  7.11  .26  6.60

SS20889S

.43

10.92

.67

17.02

SS20947SF

.70  17.78  .96

24.38

XSS20954SN

.69  17.53  .95  24.13

8 .28

7.11

.26

6.60

SS20890S

.43 10.92

.67 17.02

SS20948SF

.70 17.78  .96 24.38

XSS20955SN

.69 17.53  .95 24.13

10

.33  8.38  .26  6.60

SS20891S

.43

10.92

.67

17.02

SS20949SF

.70  17.78  .96

24.38

XSS20956SN

.69  17.53  .95  24.13

Approved Hand Tool

H4A









H7B & H53







H7B & H53









16/14 Mini Spring Spades



CMA Range 2050-5180

Barrel Inside Diameter .085"/ 2.16 mm



Basic Dimensions







Material

:

COPPER ALLOY    Thickness

:

.030" / .762 mm



Non-Insulated







Insulated (Blue Vinyl)

         Insulated Diameter  .198" / 5.03 mm







Insulated (Blue Nylon)



 Insulated Diameter  .178"/4.52 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

E

in.

E

mm

L

in.

L

mm

Funnel FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

5

.25  6.35  .26  6.60

SS22470

.43

10.92

.56

14.22

SS22530F

.70  17.78  .85  21.59

XSS22540N

.69  17.53  .84  21.34

6 .25

6.35

.26

6.60

SS22471

.43 10.92 .56  14.22

SS22531F

.70 17.78 .85 21.59

XSS22541N

.69 17.53  .84 21.34

8

.28  7.11  .26  6.60

SS22472

.43

10.92

.56

14.22

SS22532F

.70  17.78  .85  21.59

XSS22542N

.69  17.53  .84  21.34

10 .33 8.38 .26

6.60

SS22473

.43 10.92 .60  15.24

SS22533F

.70 17.78 .89 22.61

XSS22543N

.69 17.53  .88 22.35

Approved Hand Tool

H4A









H7B & H53

H7B & H53











ALL Terminals on this page available on tape and

z



and

y

 certified when used with approved tooling (includes Hollingsworth Automatic Crimp Presses).



Standard Barrel configurations shown – customized configurations available.



8

www.hollingsworth.com

 800.638.8376



Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



16/14 Flanged Spades



CMA Range 2050-5180

Barrel Inside Diameter .085"/ 2.16 mm



Basic Dimensions













Material:

COPPER

Thickness:

.032" / .813 mm

Non-Insulated







Insulated (Blue Vinyl)



 Insulated Diameter      .198" / 5.03 mm







Insulated (Blue Nylon)



Insulated Diameter     .178" / 4.52 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm  Funnel FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

6

.29  7.37  .19  4.83

SF20855S  SF20855SB

.36  9.14

.51  12.95

SF20858SF

.63  16.00

.80  20.32

 XSF20861SN

.62  15.75  .79  20.07

8 .329

7.37 .19

4.83

SF20856S SF20856SB

.36 9.14  .51 12.95

SF20859SF

.63  16.00 .80

20.32

 XSF20862SN

.62 15.75  .79 20.07

Approved Hand Tool

H4A

H4A









H7B & H53

H7B & H53



















* H53 for short barrel, H53L for long barrel



16/14 Rings –

Heavy Duty



CMA Range 2050-5180

Barrel Inside Diameter .110"/ 2.79 mm









Insulated (Yellow with Black Dot)



E

L

C

W



Basic Dimensions







Material:

COPPER

   Thickness:

.049" / 1.24 mm



Non-Insulated



(Vinyl)

         Insulated Diameter      .265" / 6.73

(Nylon)     I

nsulated Diameter      .239" / 6.07

Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm  Funnel FIT

▲



E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

6

.25  6.35  .28  7.11

HDR12

HDR12B

.55  13.97  .67  17.02

HDR27F

.89  22.61  1.01  25.65

XHDR67N

.90  22.86  1.02  25.91

6 .35

8.89

.28

7.11

HDR21

.55 13.97  .73 18.54











XHDR61N

.90 22.86  1.08  27.43

10

.35  8.89  .28  7.11

HDR23

HDR23B

.55  13.97  .73  18.54

HDR33F

.89  22.61  1.06  26.92

XHDR63N

.90  22.86  1.08  27.43

1/4  .48 12.19 .36 9.14

HDR24 HDR24B

.63 16.00  .87 22.10

HDR34F

.96 24.38  1.20  30.48

XHDR64N

.98 24.89  1.22  30.99

Approved Hand Tool

H4A

H4A









H6E & H53







H6E & H53













▲



For Brazed Barrel, change suffix to BF



* H53 for short barrel, H53L for long barrel

16/14  Rings -

Heavy Duty

(Railroad Terminals)



CMA Range 2050-5180

Barrel Inside Diameter .110"/ 2.79 mm









Insulated (Yellow with Black Dot)



E

L

C

W



Basic Dimensions







Material

:

COPPER



Thickness

:

.049" / 1.24 mm



Non-Insulated



(Vinyl)

     Insulated Diameter    .265" / 6.73 mm

(Nylon)

 Insulated Diameter      .239"/6.07 mm

Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm

Funnel FIT

E

in.

E

mm

L

in.

L

mm  Funnel FIIG

E

in.

E

mm

L

in.

L

mm

10  .53  13.46  .37  9.40

HDR1361  HDR1361B

.64  16.26  .90  22.86

HDR1374BF

.95  24.13  1.21  30.73

XHDR1380N

.97  24.64  1.23  31.24

1/4 .53 13.46 .37 9.40

HDR1362 HDR1362B

.64 16.26  .90  22.86

HDR1375BF

.95  24.13  1.21 30.73











5/16  .53  13.46  .37  9.40

HDR1363  HDR1363B

.64  16.26  .90  22.86

HDR1376BF

.95  24.13  1.21  30.73

XHDR1382N

.97  24.64  1.23  31.24

Approved Hand Tool

H4A

H4A









H6E & H53

H6E & H53







* H53 for short barrel, H53L for long barrel



14/12 Rings



CMA Range 3260-8230

Barrel Inside Diameter .094"/ 2.39 mm





Basic Dimensions







Material

:

COPPER    Thickness

:

.040" / 1.02 mm



Non-Insulated









Stud Size

W

 in.

W

mm

C

 in.

C

mm  NIT Brazed

E

in.

E

mm

L

in.

L

mm





















10

.31

7.87  .34  8.64

R441210B

.51

12.95  .67

17.02





















10

.31  10.67 .34 8.64

R141210B

.51 12.95 .73  18.54



















1/4

.42  10.67  .34  8.64

R141214B

.51

12.95  .73

18.54





















Approved Hand Tool

H4A



















ALL Terminals on this page available on tape and

z



and

y

 certified when used with approved Hollingsworth tooling (includes Hollingsworth Automatic Crimp Presses).

Standard Barrel configurations shown – customized configurations available.







Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



9

www.hollingsworth.com

 800.638.8376



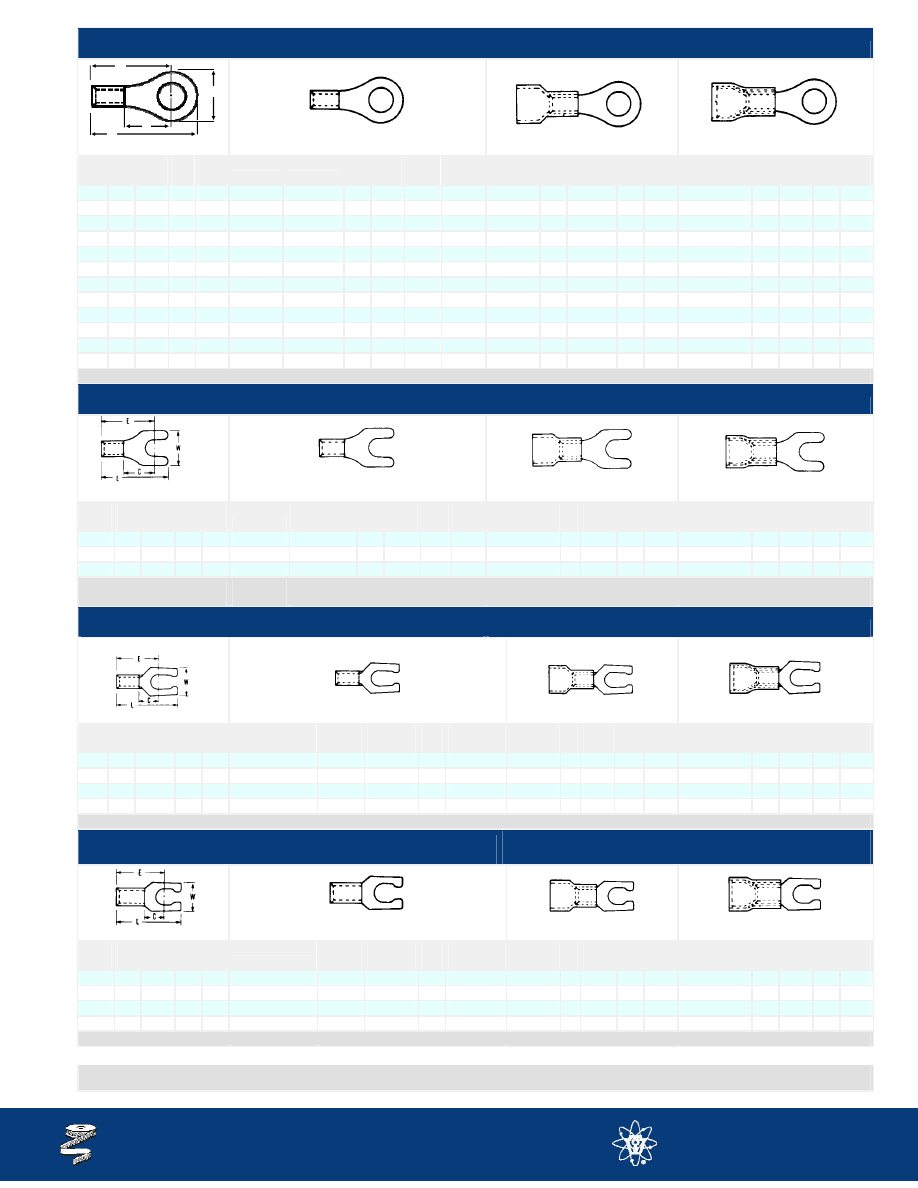

12/10 Rings



CMA Range 5180-13,100    Barrel Inside Diameter .129"/ 3.27 mm



E

L

C

W



Basic Dimensions







Material: COPPER    Thickness: .040" / 1.02  mm

Non-Insulated





Insulated (Yellow Vinyl)

        Insulated Diameter     .265" / 6.73 mm





Insulated (Yellow Nylon)



 Insulated Diameter    .239" /  6.07 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm

Funnel
FIT

E

in.

E

mm

L

in.

L

mm

Funnel
FIIG

E

in.

E

mm

L

in.

L

mm

4

.28  7.11  .27  6.86

R3454

R3454B

.54  13.72  .68

17.27

R4182F

.88

22.35

1.02  25.91

XR5105N

.89  22.61  1.03  26.16

6  .28 7.11 .27 6.86

R3455 R3455B

.54 13.72  .68 17.27

R4183F

.88 22.35 1.02  25.91

XR5106N

.89 22.61  1.03  26.16

6

.31  7.87  .27  6.86

R3453

R3453B

.54  13.72  .70

17.78

R4188F

.87

22.10

1.03  26.16

XR5118N

.88  22.35  1.04  26.42

6  .37 9.40 .28 7.11

R3456 R3456B

.56 14.22  .74 18.80

R4168F

.88 22.35 1.07  27.18

XR5107N

.90 22.86  1.09  27.69

8

.28  7.11  .27  6.86

R3452

R3452B

.54  13.72  .68

17.27

R4189F

.88

22.35

1.02  25.91

XR5113N

.89  22.61  1.03  26.16

8  .37 9.40 .28 7.11

R2994 R2994B

.56 14.22  .74 18.80

R4169F

.88 22.35 1.07  27.18

XR5108N

.90 22.86  1.09  27.69

10  .37  9.40  .28  7.11

R3457

R3457B

.56  14.22  .74

18.80

R4170F

.88

22.35

1.07  27.18

XR5109N

.90  22.86  1.09  27.69

1/4 .52 13.21 .47 11.94

R3458 R3458B

.75 19.05  1.01 25.65

R4171F

1.07

27.18 1.33  33.78

XR5110N

1.09  27.69  1.35  34.29

5/16  .52  13.21  .47  11.94

R3459

R3459B

.75  19.05  1.01

25.65

R4172F

1.07

27.18

1.33  33.78

XR5111N

1.09  27.69  1.35  34.29

3/8 .59 14.99 .50 12.70

R3220 R3220B

.78 19.81  1.07 27.18

R4173F

1.10

27.94 1.39  35.31

XR5112N

1.12  28.45  1.41  35.81

7/16  .71  18.03  .50  12.70

R3222

R3222B

.78  19.81  1.13

28.70

R4178F

1.10

27.94

1.46  37.08

XR5114N

1.12  28.45  1.47  37.34

1/2 .71 18.03 .50 12.70

R3223 R3223B

.78 19.81  1.13 28.70

R4179F

1.10

27.94 1.46  37.08

XR5117N

1.12  28.45  1.47  37.34

Approved Hand Tool

H4A

H4A

H6E & H53

H6E & H53

12/10 Spades



CMA Range 5180-13,100    Barrel Inside Diameter .129"/ 3.27 mm

 Basic

Dimensions





Material: COPPER      Thickness: .040"/1.02 mm Non-

Insulated





Insulated (Yellow Vinyl)



  Insulated Diameter     .265" / 6.73 mm





Insulated (Yellow Nylon)

Insulated Diameter   .239" /  6.07 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm

Funnel
FIT

▲



E

in.

E

mm

L

in.

L

mm

Funnel
FIIG

E

in.

E

mm

L

in.

L

mm

6

.38  9.65  .27  6.86

S2995

S2995B

.55  13.97  .73  18.54

S4174F

.87  22.10  1.07  27.18

XS2587N

.86  21.84  1.06  26.92

8 .38

9.65

.27

6.86

S3478 S3478B

.55 13.97  .73 18.54

S4175F

.87  22.10  1.07  27.18

XS2588N

.86 21.84  1.06  26.92

10

.38  9.65  .27  6.86

S3479

S3479B

.55  13.97  .73  18.54

S4176F

.87  22.10  1.07  27.18

XS2589N

.86  21.84  1.06  26.92

Approved Hand Tool


H4A


H4A


H6E& H53

▲



For Brazed Barrel, change suffix to BF



H6E & H53


12/10 Spring Spades

CMA Range 5180-13,100    Barrel Inside Diameter .129"/ 3.27 mm



Basic Dimensions





Material: COPPER ALLOY  Thickness: .040" / 1.02 mm

Non-Insulated





Insulated (Yellow Vinyl)

Insulated Diameter     .265" / 6.73 mm





Insulated (Yellow Nylon)

Insulated Diameter    .239" / 6.07 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

E

in.

E

mm

L

in.

L

mm

Funnel
FIT

E

in.

E

mm

L

in.

L

mm

Funnel
FIIG

E

in.

E

mm

L

in.

L

mm

6

.31

7.87

.26  6.60

SS20828

.52

13.21

.78

19.81

SS20832F

.85  21.59  1.13  28.70

XSS20836N

.85  21.59  1.12  28.45

8 .31 7.87 .26

6.60

SS20829

.52 13.21

.78 19.81

SS20833F

.85  21.59  1.13  28.70

XSS20837N

.85 21.59  1.12  28.45

10  .33

8.38

.26  6.60

SS20830

.52

13.21

.78

19.81

SS20834F

.85  21.59  1.13  28.70

XSS20838N

.85  21.59  1.12  28.45

1/4 .45 11.43 .26 6.60

SS20831

.52 13.21

.78 19.81

SS20815F

.85  21.59  1.13  28.70

XSS20887N

.85 21.59  1.12  28.45

Approved Hand Tool

H4A



H6E & H53

H6E & H53

12/10 Mini Spring Spades



CMA Range 5180-13,100    Barrel Inside Diameter .129"/ 3.27

mm



Basic Dimensions





Material: COPPER ALLOY Thickness: .040" / 1.02 mm

Non-Insulated





Insulated (Yellow Vinyl)

         Insulated Diameter    .265" / 6.73 mm





Insulated (Yellow Nylon)



 Insulated Diameter   .239" / 6.07 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

E

in.

E

mm

L

in.

L

mm

Funnel
FIT

E

in.

E

mm

L

in.

L

mm

Funnel
FIIG

E

in.

E

mm

L

in.

L

mm

5

.25  6.35  .26  6.60

SS22474

.53

13.46

0.65

16.51

SS22564F

.85  21.59  0.99   25.15

XSS22574N

.85  21.59  .99  25.15

6 .25

6.35

.26

6.60

SS22475

.53 13.46

.65 16.51

SS22565F

.85  21.59  0.99  25.15

XSS22575N

.85 21.59  .99 25.15

8

.28  7.11  .26  6.60

SS22476

.53

13.46

.65

16.51

SS22566F

.85  21.59  0.99  25.15

XSS22576N

.85  21.59  .99  25.15

10 .33 8.38 .26

6.60

SS22477

.53 13.46

.70 17.78

SS22567F

.85  21.59  1.05  26.67

XSS22577N

.85 21.59  .99 25.15

Approved Hand Tool

H4A



H6E & H53

H6E & H53

ALL Terminals on this page are

z



and

y

 certified when used with approved Hollingsworth tooling (includes Hollingsworth Automatic Crimp Presses).



ALL TERMINALS on this page available on tape.  Standard Barrel configurations shown –  customized configurations available.



10

www.hollingsworth.com

 800.638.8376



Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



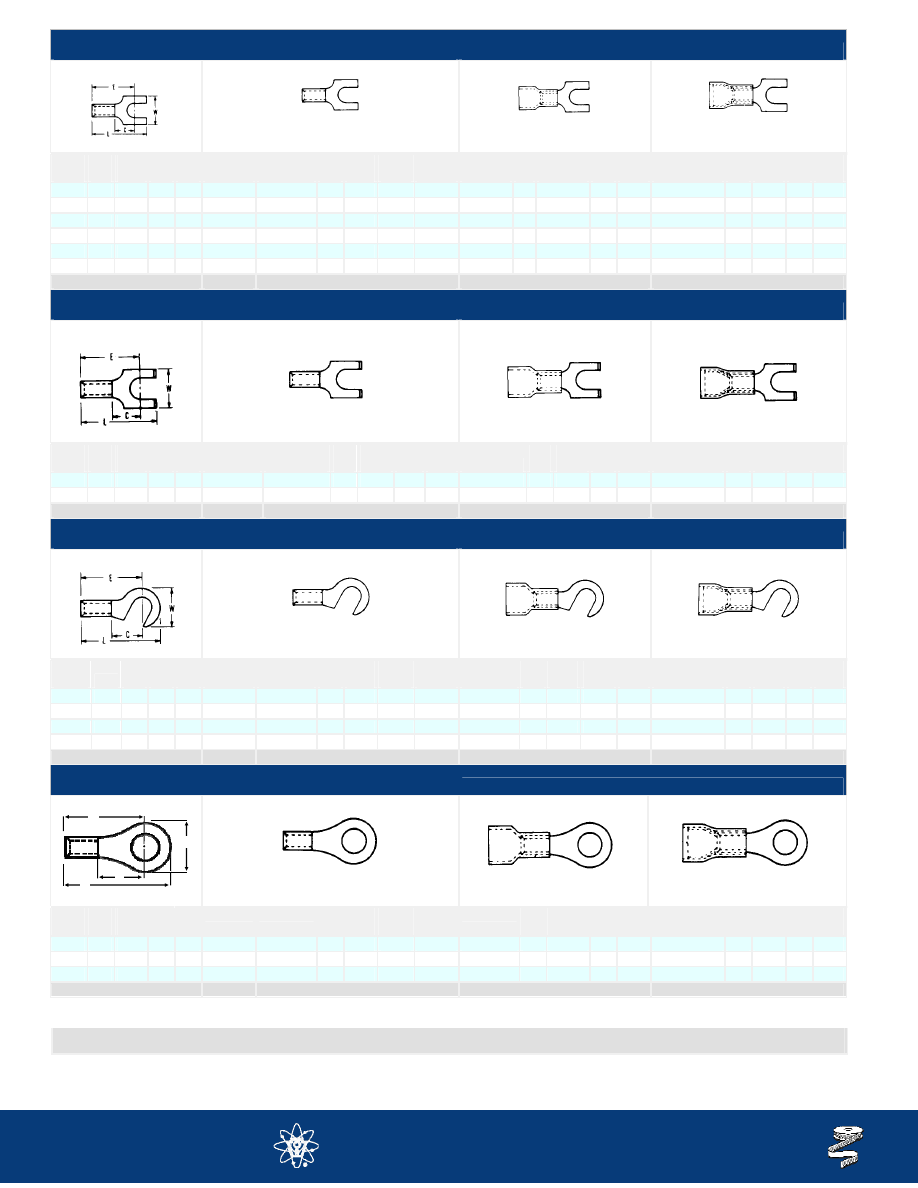

12/10  Block Spades



CMA Range 5180-13,1000    Barrel Inside Diameter .129"/ 3.27 mm



Basic Dimensions







Material: COPPER     Thickness: .040" / 1.02 mm

Non-Insulated







Insulated (Yellow Vinyl)

         Insulated Diameter     .265" / 6.73 mm







Insulated (Yellow Nylon)



 Insulated Diameter     .239" / 6.07 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm

Funnel
FIT

E

in.

E

mm

L

in.

L

mm

Funnel
FIIG

E

in.

E

mm

L

in.

L

mm

6

.31  7.87  .27  6.86

BS29952  BS29952B

.54  13.72  .68

17.27

BS41742F

.86

21.84

1.02  25.91











6 .31

7.87

.27

6.86

BS29953 BS29953B

.54 13.72  .76 19.3

BS41743F

.86

21.84 1.10  27.94

 XBS25873N

.85 21.59  1.10  27.94

8

.31  7.87  .27  6.86

BS34782  BS34782B

.54  13.72  .68

17.27

BS41752F

.86

21.84

1.02  25.91











8 .31

7.87

.27

6.86

BS34783 BS34783B

.54 13.72  .76 19.3

BS41753F

.86

21.84 1.10  27.94











10

.31  7.87  .27  6.86

BS34792  BS34792B

.54  13.72  .68

17.27

BS41762F

.86

21.84

1.02  25.91

 XBS25892N

.85  21.59  1.02  25.91

10 .31 7.87 .27

6.86

BS34793 BS34793B

.54 13.72  .76 19.3

BS41763F

.86

21.84 1.10  27.94

 XBS25893N

.85 21.59  1.10  27.94

Approved Hand Tool

H4A

H4A

H6E & H53

H6E & H53

12/10 Flanged Spades



CMA Range 5180-13,1000    Barrel Inside Diameter .129"/ 3.27 mm



Basic Dimensions







Material: COPPER   Thickness: 040" / 1.02 mm

 .

Non-Insulated







Insulated (Yellow Vinyl)

        Insulated Diameter     .265" / 6.73 mm







Insulated (Yellow Nylon)



 Insulated Diameter     .239" / 6.07 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm  Funnel FIT

E

in.

E

mm

L

in.

L

mm

Funnel
FIIG

E

in.

E

mm

L

in.

L

mm

8

0.38  9.65  0.25  6.35

 SF22453

 SF22453B

0.52  13.21  0.74  18.8

 SF20269F

.84  21.34  1.08  27.43

 XSF2509N

.83  21.08  1.07  27.18

10 0.38 9.65 0.25

6.35

 SF22456

 SF22456B

0.52 13.21  0.74  18.8

 SF20270F

.84 21.34  1.08  27.43











Approved Hand Tool

H4A

H4A

H6E & H53

H6E & H53

12/10 Hooks

CMA Range 5180-13,1000    Barrel Inside Diameter .129"/ 3.27 mm



Basic Dimensions







Material: COPPER    Thickness: 040" / 1.02 mm

 .

Non-Insulated







Insulated (Yellow Vinyl)

        Insulated Diameter     .265" / 6.73 mm







Insulated (Yellow Nylon)



 Insulated Diameter      .239" / 6.07 mm



Stud

Size  W in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm

Funnel FIT

E

in.

E

mm

L

in.

L

mm

Funnel
FIIG

E

in.

E

mm

L

in.

L

mm

6

.38  9.65  .28  7.11

H22452

H22452B

.56  14.22  .74

18.80

H20265F

.87  22.10  1.08  27.43

XH21608N

.87  22.10  1.08  27.43

8

.38  9.65 .28 7.11

H22454 H22454B

.56 14.22  .74 18.80

H20266F

.87 22.10  1.08 27.43

XH21609N

.87 22.10  1.08  27.43

10

.38  9.65  .28  7.11

H22455

H22455B

.56  14.22  .74

18.80

H20267F

.87  22.10  1.08  27.43

XH21610N

.87  22.10  1.08  27.43











































Approved Hand Tool

H4A

H4A

H6E & H53

H6E & H53

12/10 Rings -

Railroad Terminals





CMA Range 5180-13,1000    Barrel Inside Diameter .129"/ 3.27 mm



E

L

C

W



Basic Dimensions







Material: COPPER    Thickness: 040" / 1.02 mm

 .

Non-Insulated







Insulated (Yellow Vinyl / Black Ring)

    Insulated Diameter     .265" / 6.73 mm







Insulated (Yellow Nylon / Black Ring)



 Insulated Diameter   .239" / 6.07 mm



Stud

Size

W

in.

W

mm

C

 in.

C

mm  NIT

NIT Brazed

E

in.

E

mm

L

in.

L

mm

Funnel FIT

E

in.

E

mm

L

in.

L

mm

Funnel
FIIG

E

in.

E

mm

L

in.

L

mm

10

.53  13.46  .37  9.40

R3446

R3446B

.63  16.00  .90

22.86

R4246BF

.97  24.64  1.25  31.75











1/4 .53

13.46

.37

9.40

R3447 R3447B

.63 16.00  .90 22.86

R4247BF

.97 24.64 1.25  31.75

XR4256N

.96 24.38  1.24  31.50

5/16  .53  13.46  .37  9.40

R3448

R3448B

.63  16.00  .90

22.86

R4248BF

.97  24.64  1.25  31.75

XR4257N

.96  24.38  1.24  31.50

Approved Hand Tool

H4A

H4A

H6E & H53

H76E & H53

ALL Terminals on this page are

z



and

y

 certified when used with approved Hollingsworth tooling (includes Hollingsworth Automatic Crimp Presses).



ALL TERMINALS on this page available on tape.  Standard Barrel configurations shown –  customized configurations available.





Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



11

www.hollingsworth.com

 800.638.8376



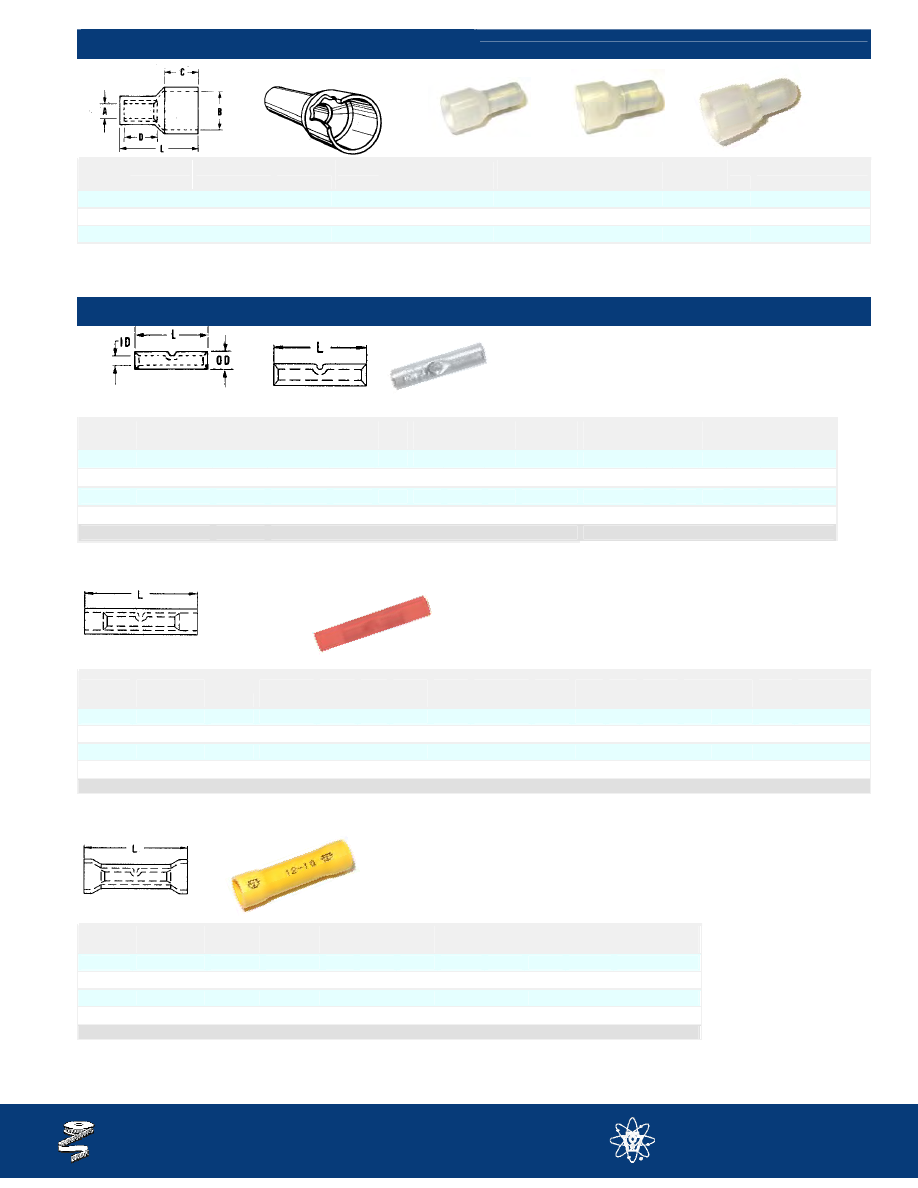

22/8 Pigtails

















Wire

Range  FIT

CMA  Range

Insulation

Insert

A
in

A

mm

B
in

B

mm

C
in

C

mm

D
in

D

mm

L

in

L

mm



Approved Hand Tool

22-14

NP5115

508-5180

Nylon

Copper

.10

2.54

.28

7.11

.19  4.83

.32

8.13  .73  18.54

H9

18-10

NP5670

1600-13,000 Nylon Copper

.16 4.06

.40

10.16

.27

6.86

.32

8.13

.81

20.57

 H18

18-8

NP5671

1600-20,800

Nylon

Copper

.22

5.59

.49

12.45  .39  9.91

.44  11.18  1.09  27.69

H15



z



and

y

 certified when used with approved Hollingsworth tooling (includes Hollingsworth Automatic Crimp Presses).








22/10 Butt Connectors





Material:

COPPER







Non-Insulated

Wire

Range

CMA

Range

NIT

NIT
Brazed

ID

in

ID

mm

OD

in

OD

mm

L

in

L

mm

NIT
Seamless

ID

in

ID

mm

OD

in

OD

mm

L

in

L

mm



22-16

509-3260

B1818

B1818B

.064

1.63  .136

3.45

.58

14.73

















16-14 2050-5180

B1819 B1819B

.085 2.16 .159 4.04 .58  14.73

B1819S *

.093 2.36 .158  4.01  .63  16.00



14-12

3260-8230



B1920B **

.096

2.44  .172

4.37

.69

17.53

















12-10 5180-13,100

B2151 B2151B

.131 3.33 .221 5.61 .74  18.80

















Hand Tool

H4A

H4A

H4A





y



y



** with sight hole

* Extended Flare Model also available – B1819S-EF









Insulated (Nylon)

Wire

Range

CMA

Range

FIT

FIT
Brazed

ID

in

ID

mm

L

in

L

mm

FIT
Seamless

ID

in

ID

mm

L

in

L

mm

Insul. Dia.

 in        mm

Insul.
Color

Hand Tool

H270 Die

22-16

509-3260

B4067N   B4067BN

●



.064

1.63

1.04

26.42

B4067SN

.060

1.52  1.13  28.70  .125

3.18

Red

H7B & H53

16-14 2050-5180

B4068N   B4068BN

●



.085 2.16 1.04 26.42

B4068SN

.093  2.36 1.13 28.70 .150  3.81  Blue  H7B & H53

14-12

3260-8230



B1921BN

.096

2.44

1.17

29.72











.164

4.17

Green

27180

12-10 5180-13,100

B4069N B4069BN

.131 3.33 1.23 31.24

B4069SN

.141  3.58 1.28 32.51 .210  5.33 Yellow

H6E & H53

Hand Tool

See Above







y



y



●



z

 listed

















Insulated Flared (Vinyl)



Wire

Range

CMA

Range

FIT
Flared

FIT Flared
Brazed

ID

in

ID

mm

L

in

L

mm

Insul. Dia.

in          mm

Insul.
Color

Hand Tool

H270 Die









22-16

509-3260

B4070

B4070B

●



.064

1.63

1.05

26.67

.160

4.06  Red

H7B & H53









16-14 2050-5180

B4071 B4071B

●



.085 2.16 1.07 27.18 .195 4.95

Blue

H7B & H53









14-12

3260-8230



B1922B

.096

2.44

1.15

29.21

.210

5.33  Green

27180









12-10 5180-13,100

B4072

B4072B

.131 3.33 1.23 31.24 .265 6.73

Yellow  H6E & H53









Hand Tool

See Above











y



y



●



z

 listed









ALL TERMINALS on this page available on tape.  Standard Barrel configurations shown –  customized configurations available.

                NP5115                                    NP5670                                     NP5671

                B1818B

                B4072



                B4067BN



12

www.hollingsworth.com

 800.638.8376



Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



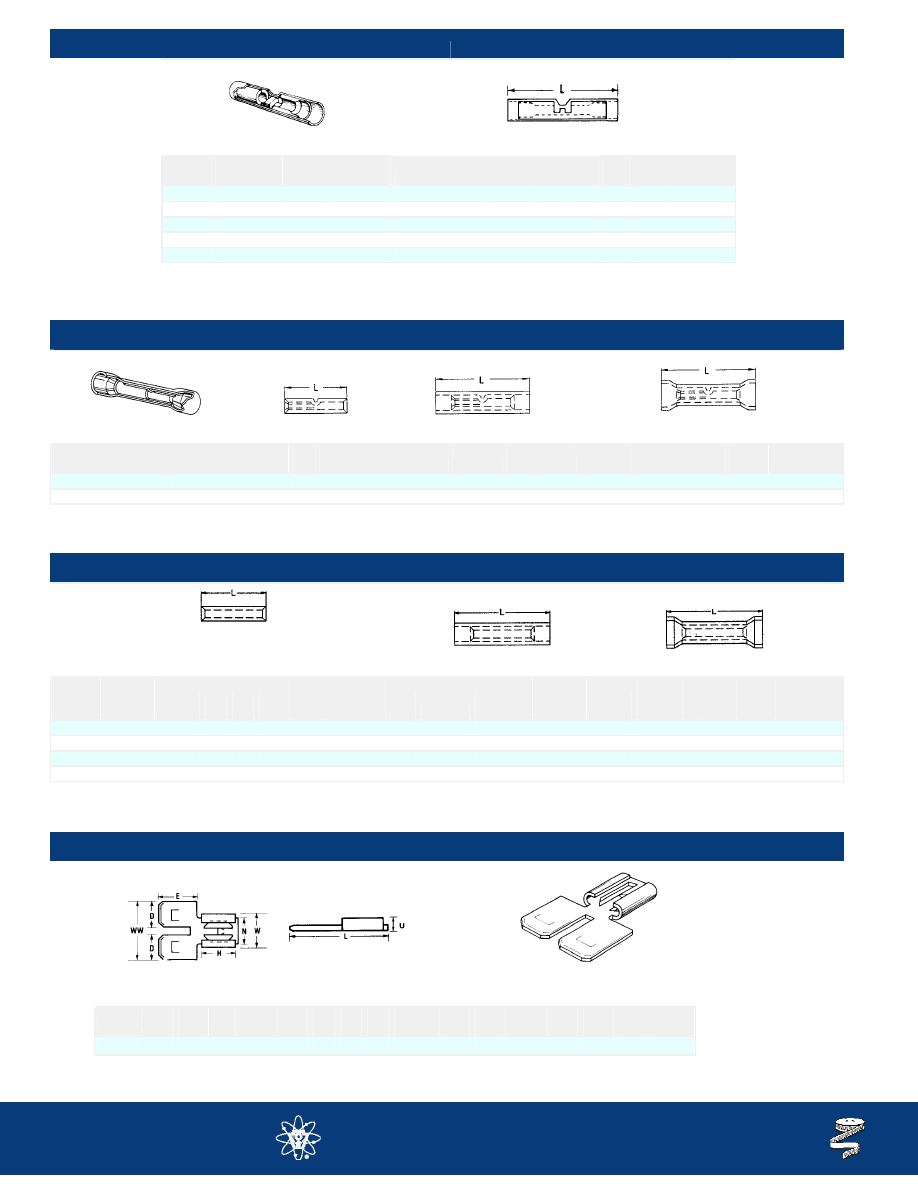

26/10 Window Butt Connectors











Material: COPPER







Insulated (Nylon)







Wire

Range

CMA

Range

Inside Barrel Dia.

in               mm

FIIG

Insul.
Color

Insul. Dia.

 in        mm

L

in

L

mm

Hand Tool





26-24

202-320

.027

0.69

B1868BN

▲



Yellow

.070  1.78  .86  21.84

H8A





24-20

320-1290

.043

1.09

B1841BN

▲



Clear  .100 2.54 .98 24.89

H8A







22-18

509-2050

.061

1.55

B1870BN

▲



Red

.128  3.25  1.16  29.46

H7B & H53





16-14

2050-5180

.083

2.11

B1871BN

▲



Blue .152 3.86

1.16  29.46

H7B & H53







12-10

5180-13,100

.129

3.28

B1872BN

Yellow

.208  5.28  1.57  39.88

H6E & H53







Parts in this chart are available on tape.



▲



Not Brazed































































Step Down Butt Connectors





Material: COPPER





Non-Insulated





Insulated (Nylon)





Insulated (Vinyl)



Wire

Range

CMA

Range

NIT
Brazed

L

in

L

mm

Hand

Tool  Insul. Color  FIT

Insul. Dia.

 in        mm  FIT Flared

    Insul. Dia.

 in        mm

L

in

L

mm

Hand Tool

22-16  14-12  509-3260  3260-8230

B4040B

.69  17.53  H4A

Green

B4044BN

.164  4.17

B4044BF

.210  5.33  1.18  29.27

H7B & H53

16-14 12-10 2050-5180 5180-13,100

B4041B

.74 18.80 H4A  Yellow

B4045BN

.211  5.36

B4045BF

.265 6.73 1.30 33.02  H6E

&

H53









y











y







y





Parts in this chart are available on tape. When ordering tape mounted Step Down Butt Connectors, indicate which end (wire size) is to be exposed for crimping.





26/10 Parallels





Material: COPPER



Non-Insulated





Insulated (Nylon)





Insulated (Vinyl)

Wire

Range  NIT

NIT
Brazed

ID

in

ID

mm

OD

in

OD

mm

L

in

L

mm

Hand

Tool  FIT

FIT
Brazed

Insul. Dia.

in     mm

FIT
Flared

FIT
Flared
Brazed

L

in

L

mm

Insul.
Color

Hand Tool

26-24

P4019 •



.033  .084  .078  1.98  .21  5.33























22-16

P4130 P4130B

.064 1.63 .136 3.45 .33 8.38 H4A

P4131N P4131BN

.125  3.18

P4132 P4132B

.76  19.30  Red

H7B & H53

16-14

P4137

P4137B

.085  2.16  .158  4.01  .33  8.38  H4A

P4133N   P4133BN

.150  3.81

P4134

.76  19.30  Blue

H7B & H53

12-10

P4138

P4138B

.131 3.33 .221 5.61 .33 8.38 H4A

P4135N   P4135BN

.210  5.33

P4136

.83  21.08  Yellow  H6E & H53



y



y





•

 P4019 Not UL or CSA listed

y



y







y



y













Parts in this chart are available on tape.















































Double Male Tab        Single Female Slip-On













            Material: Brass          Thickness: .32” / .813 mm


Dimensions



NIT

L

in

L

mm

WW

in

WW

mm

D
in

D

mm

E

in

E

mm

H
in

H

mm

W

in

W

mm

U
in

U

mm

N
in

N

mm



 41B

†

.78  19.81  .572  14.53  .253  6.43  .315  8.00

.318

8.08  .324

8.23

.105  2.67  .250

6.35

                   †

41B is unplated;  for electro-tin plated part, specify 43B.















22/18



  16/14



  12/10  Fully Insulated Nylon Couplers









 Material: BRASS













Type

Wire

Size  NEMA Tab

W

in

W

mm

L

in

L

mm

H
in

H

mm

Insul. Dia.
in        mm

Approved

Hand Tool

FIT

Mat. Thickness

in        mm

CMA

Range





Male

22-18  .032 x .250

.48

12.19  1.05

26.67  .29  7.37  .155

3.94

H43

SO5078

.032

.813

509-2050



  Female  22-18  .032 x .250

.40

10.16

.98

24.89  .22  5.59  .128 3.25  H13

SO5077

.018 .457 509-2050





Male

16-14  .032 x .250

.48

12.19  1.03

26.16  .30  7.62  .180

4.57

H43

SO5076

.032

.813

2050-5180





  Female  16-14  .032 x .250

.40

10.16

.96

24.38  .22  5.59  .150 3.81  H13

SO5075

.018 .457 2050-5180









































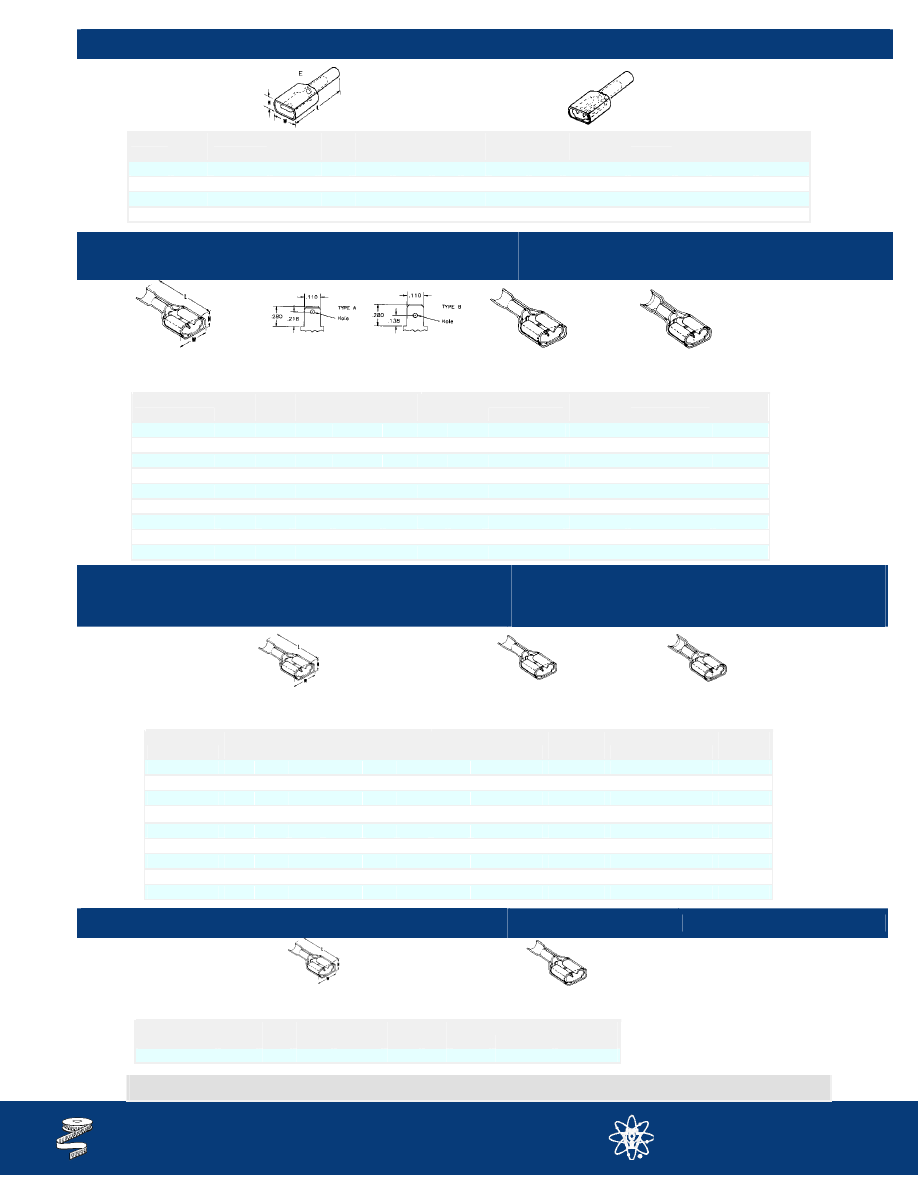

22/18  Fully Insulated Slip-Ons (FISO)





Most terminals available tape mounted.
Consult Electro-Term/Hollingsworth with your specifications.



13

www.hollingsworth.com

 800.638.8376









Barrel Inside Diameter

  CMA Range 509-2050

.064"/ 1.63 mm – .110 Series







.057”/1.45 mm  – All Others















  Material:

BRASS                  Thickness: .012" / .305 mm  – .110  Series

 .018” / .457 mm – All Others







 Insulated

(Vinyl)







Basic Dimensions

  Insul. Dia.  .125" / 3.18 mm



  Insul. Dia.  .117" / 2.97 mm









NEMA TAB

W

in

W

mm

L

in

L

mm

H
in

H

mm

FITS

TAB  FIT Flared

Approved

Hand Tool  Funnel FIIG

Approved

Hand Tool







.020 x.110

.21

5.33

.73

18.54

.17  4.32

A

SO5316SF



H8A4

XSO9770S



H13*





.020 x.110

.21

5.33

.73

18.54

.17  4.32

B

SO5317SF



{



H8A4

XSO9771S



{



H13*





.032 x.110

.21

5.33

.73

18.54

.17  4.32

A

SO5318SF

H8A4

XSO9772S



H13*





.032 x.110

.21

5.33

.73

18.54

.17  4.32

B

SO5319SF

{



H8A4

XSO9773S



{



H13*



* Locator Blade 13-023 to be

ordered in addition to Hand

Tool







.020 x.187

.32

8.13

.92

23.37

.19  4.83



SO5304F

H13

XSO9774

H43







.032 x.187

.32

8.13

.92

23.37

.19  4.83



SO5303F

H13

XSO9775

H43







.020 x.205

.32

8.13

.92

23.37

.19  4.83



SO5302F

H13

XSO9776

H43







.032 x.205

.32

8.13

.92

23.37

.19  4.83



SO5301F

H13

XSO9777

H43







.032 x.250

.37

9.40

.92

24.13

.21  5.33



SO5300F

H13

XSO9778

H43































16/14  Fully Insulated Slip-Ons
(FISO)





Barrel Inside Diameter

  CMA Range 2050-5180

.064"/ 1.63 mm – .110 Series  FISO FIT







.081”/2.06 mm  – All Others Series FISO FIT







.079”/2.01 mm  -- All FISO FIIG















Material: BRASS    Thickness: .012" / .305 mm  – .110  Series  .018” / .457 mm – All Others





 Insulated

(Vinyl)





Basic Dimensions

Insul. Dia.   .160" / 4.06 mm



  Insul. Dia.   .176" / 3.71 mm







NEMA TAB

W

in

W

mm

L

in

L

mm

H
in

H

mm

FITS

TAB  FIT Flared

Approved

Hand Tool  Funnel FIIG

Approved

Hand Tool



.020 x.110

.21

5.33   .73

18.54   .20

5.08

A

SO5320SF *



H8A4

XSO9779S



   H13 **

.020 x.110

.21

5.33   .73

18.54   .20

5.08

B

SO5321SF



{



H8A4

XSO9780S *

{



   H13 **

.032 x.110

.21

5.33   .73

18.54   .20

5.08

A

SO5322SF *



H8A4



XSO9781S

   H13 **

.032 x.110

.21

5.33   .73

18.54   .20

5.08

B





XSO9782S *



{



   H13 **

* Special Order





** Locator Blade 13-023

to be ordered in

addition to Hand Tool





.020 x.187

.32

8.13   .92

23.37   .20

5.08



SO5309F

H13

XSO9783

H43

.032 x.187

.32

8.13   .92

23.37   .20

5.08



SO5308F

H13

XSO9784

H43

.020 x.205

.32

8.13   .92

23.37   .20

5.08



SO5307F

H13

XSO9785

H43

.032 x.205

.32

8.13   .92

23.37   .20

5.08



SO5306F

H13

XSO9786

H43



.032 x.250

.38

9.65   .95

24.13   .22

5.59



SO5305F

H13

XSO9787

H43































12/10  Fully Insulated Slip-Ons (FISO)



CMA Range 5180-13100  Barrel Inside Diameter

.129"/ 3.27 mm



























Material:

BRASS

   Thickness:

.018" / .457 mm



Basic Dimensions





Insulated (Vinyl)

Insul. Dia.       .239" / 6.07mm













NEMA TAB

W

in

W

mm

L

in

L

mm

H
in

H

mm

FITS

TAB  Funnel FIIG

Approved

Hand Tool











.032 x.250

.36

9.14   1.07

27.18

.33  8.38

A

XSO9788 **

H6EB



**UL Listed for 12 AWG only



































FEMALE

MALE

Mating .110 series tab



Dimensions type A



Dimensions type B

ALL Terminals on this page are

z



and

y

 certified when used with approved Hollingsworth tooling (includes Hollingsworth Automatic Crimp Presses).

ALL TERMINALS on this page available on tape.  Standard Barrel configurations shown –  customized configurations available.
