CAD

K

DOC

Thermal

Cutoff

Protectio

n

Available

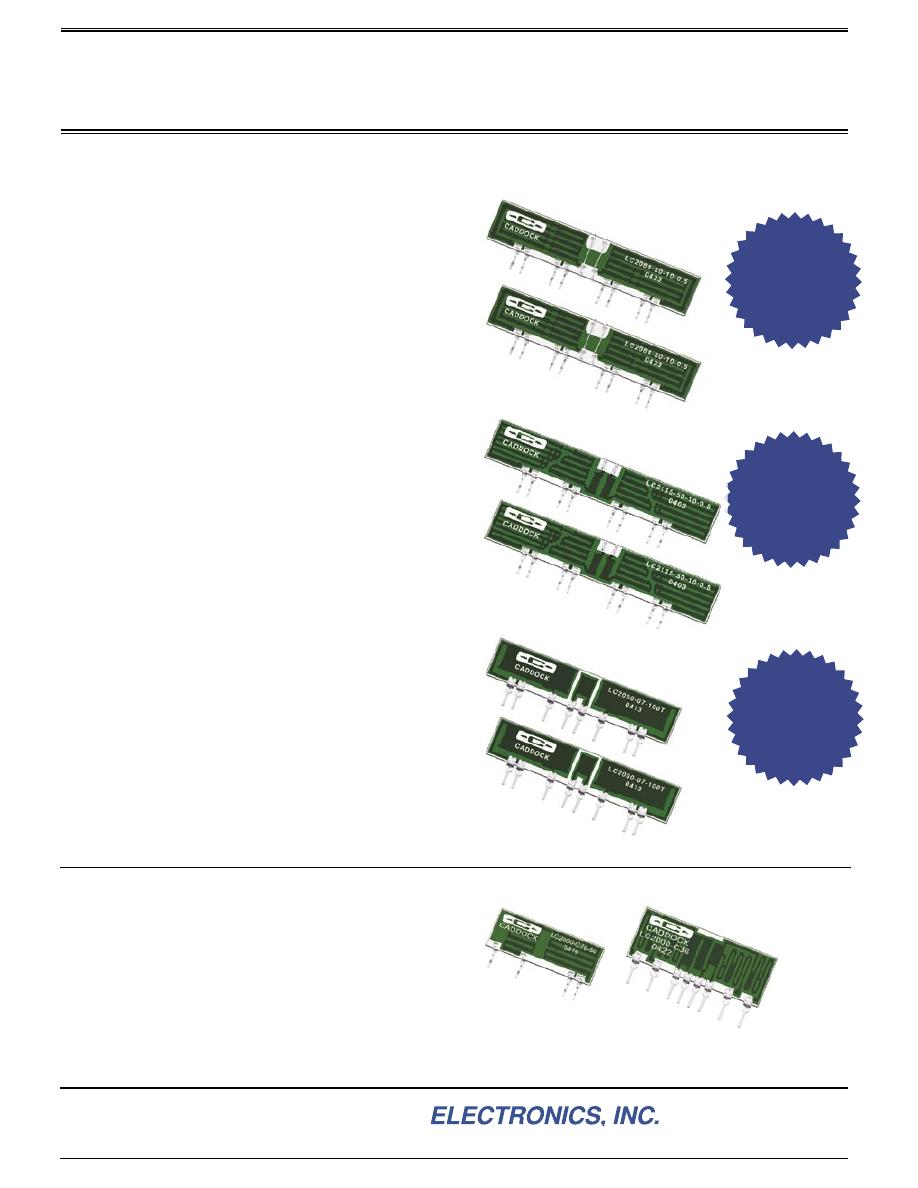

LC2000 Series Transient Tolerant Precision Resistor

Networks — Standard and Custom

Telephone Line Interface Resistors for Telephone Line Card Applications

  Caddock  has  a  variety  of  standard  telephone  line

interface  resistor  networks.    Please  call  Caddock  Applications

Engineering  so  we  can  send  you  the  product  drawing  for  the

product  which  meets  the  need  of  your  application.    These

networks  are  designed  to  meet  the  applicable  requirements  of

GR-1089-CORE  and  ITU-T  K.20  as  described  in  each  product

drawing.  Please call for assistance.

Some  of  the  performance  features  of  the  LC2000  Series

Telephone Line Interface Resistor Networks are:

Design  Assistance  in  Developing  Custom  Transient

Tolerant Resistor Networks



For  immediate  engineering  assistance  on  the  custom

precision  resistor  network  confi guration  that  can  best  meet  your

needs,  contact  our  Applications  Engineering  and  we  will  be

pleased  to  provide  design  assistance,  technical  performance

information, and pricing information.

•  Lightning Transient Handling while maintaining

  Precision Ratio Tolerance.
•

Quick Fail-Safe Performance when exposed to Cold

  Start Voltages of 120 VAC, 240 VAC, or 600 VRMS AC.

  Protects Telephone System Wiring from damage or

  ignition.
•  Available with optional Spring Thermal Cutoff

  Protection mounted on the resistor network substrate.

  When excessive low voltage power cross causes

  excessive heating in the Resistor Network, the Spring

  Thermal Cutoff opens the circuit and protects the circuit

  board from heat damage or ignition.
•  Available with optional Thermistor Temperature

  Sensing Element for controlling a relay circuit which

  disconnects the excessive low voltage overload,

  protecting the circuit board from heat damage.
•  Resistance:  24

Ω

 Pair, 30

Ω

 Pair, 40

Ω

 Pair, 50

Ω

 Pair,

  100

Ω

 Pair, 200

Ω

 Pair, or Custom Values.

•  Precision Ratio Tolerance of 0.25%, 0.5%, or 1.0%
•  Operating Temperature:  -40°C to +85°C.

Certain products shown in this catalog are covered by one or more patents, there are also patents pending.

Thermistor

Element for

Temp. Sensing

Available

Precision

Resistor

Pairs
