ETALDOC 501/4

Page 1 of 4

January 2001





PRODUCT DATA SHEET






LINE MATCHING TRANSFORMER

P3126




Features





Applications









∗

 14.6mm seated height



∗

 Potentially explosive atmospheres

∗

 Vacuum encapsulated



∗

 Telecommunications

∗

  Compliant with EN 50020 and EN 60950

∗

 Telemetry





∗

 Line matching





∗

 Instrumentation





DESCRIPTION







P3126 is a line matching transformer for
applications where high performance and safety
isolation to the most exacting international
standards are required in a compact case size.

In conjunction with external protection (e.g. fuses,
zener diodes, etc.) the device is compliant with
EN 50020 for peak rated voltage

≤

375V.


Signal performance is equivalent to ETAL® P1200.





to Electronic Techniques

(Anglia) Limited



P3126






ETALDOC 501/4

Page 2 of 4

January 2001





SPECIFICATIONS







Electrical






At T = 25ºC and as reference circuit Fig. 2 unless otherwise stated.

Parameter Conditions

Min



Typ

Max

Units

Insertion loss

f = 2kHz, R

L

 = 560

Ω

 -  - 1.5

dB

Frequency response

LF-3dB cutoff
HF-3dB cutoff
200Hz – 4kHz

-

10

-

-
-
-

50

-

±0.2

Hz

kHz

dB

Return loss

200Hz – 4kHz

18

-

-

dB

Distortion

(1)



0dBm in line, 3rd
Harmonic  f = 450Hz

- -72

-60

dBm

Balance

DC - 5kHz
Method TG25

80 - - dB

Saturation

Excitation 50Hz
250Vrms
Output voltage
across line




-
-




-
-




10
65




Vrms

Vpeak

Voltage
Isolation

(2)



50Hz
DC

3.88

5.5

-
-

-
-

kVrms

kV

Operating range:
Functional
Storage
Humidity

Ambient temperature



-10
-40

-



-
-
-



+70

+125

95



ºC
ºC

%R.H.



Lumped equivalent circuit parameters as Fig. 1

DC resistance, R

DC



(3)

 Sum

of

windings

120

-

148

Ω



Leakage inductance

Δ

L

-

17

-

mH

Shunt
inductance Lp

(4)



-43dBm 200Hz
-43dBm 1kHz

2.8

-

4
2

7

-

H
H

Shunt loss Rp

(4)



-43dBm 200Hz
-43dBm 1kHz

5
7

-
-

-
-

k

Ω



k

Ω




Notes:

1. Third harmonic typically exceeds other

harmonics by 20dB.

2.  Components are 100% tested at 6.5 kVDC.
3.  Caution: do not pass DC through windings.

Telephone line current, etc must be diverted
using choke or semiconductor line hold circuit.

4.  At signal levels greater than –20dBm L

P

 will

increase and R

P

 will decrease slightly but the

effect is usually favourable to the return loss
characteristic.





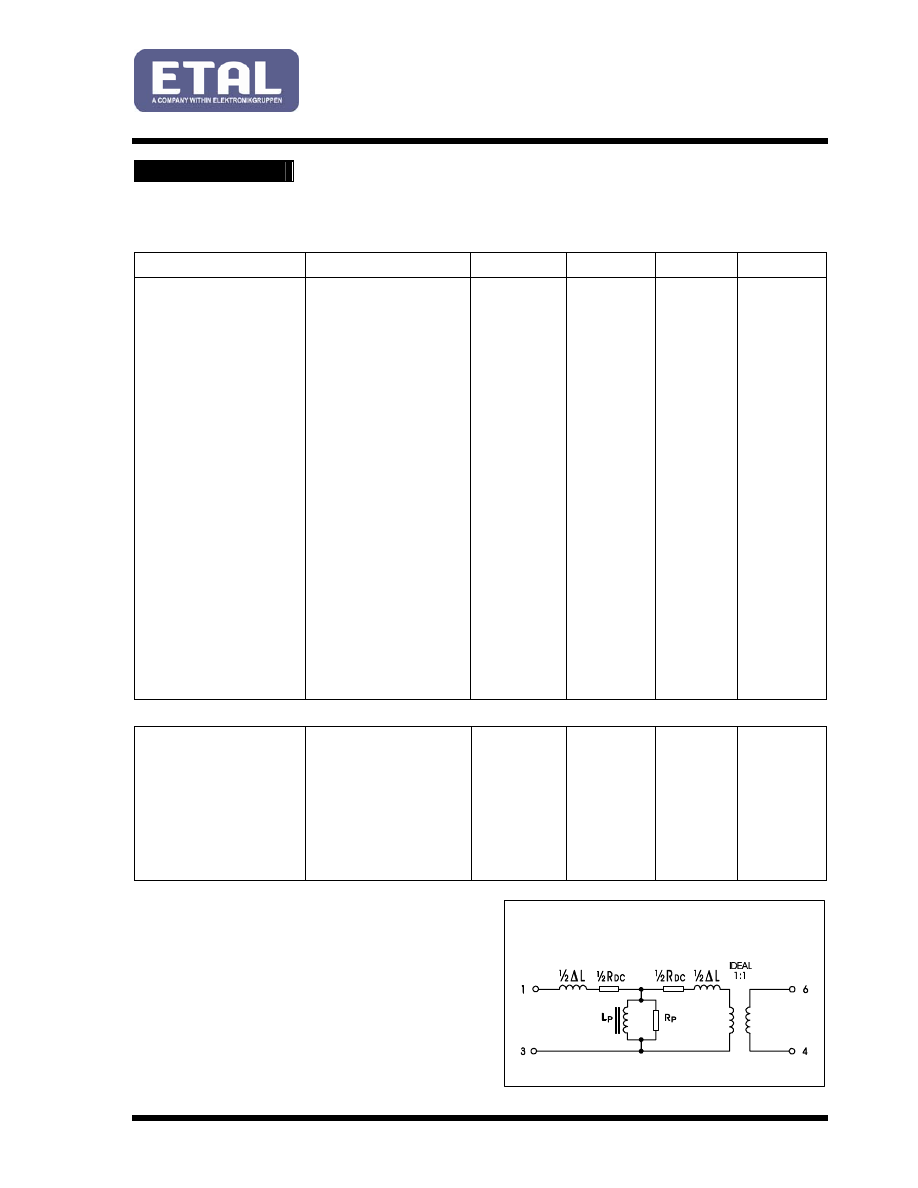

Equivalent Circuit

Fig 1



P3126






ETALDOC 501/4

Page 3 of 4

January 2001

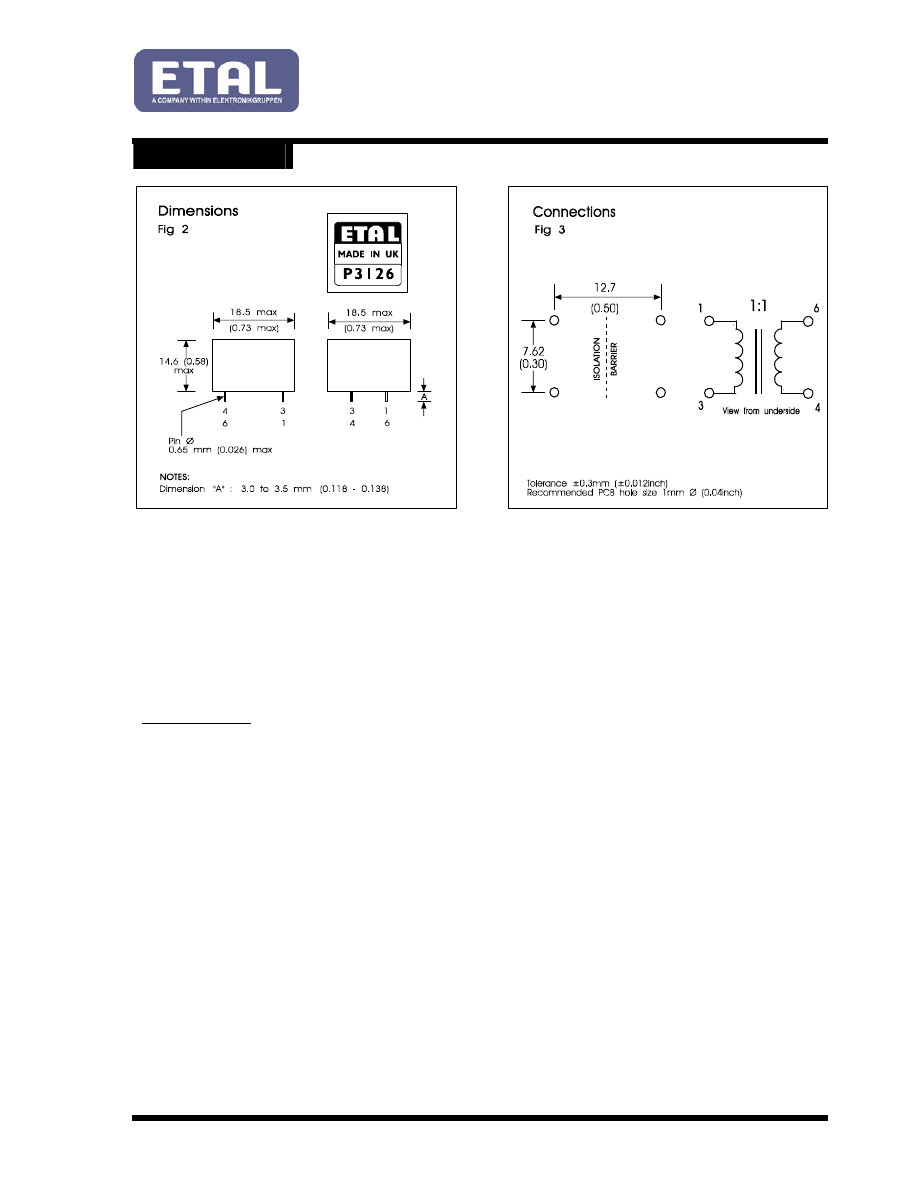

CONSTRUCTION







Dimensions shown are in millimetres (inches).
Geometric centres of outline and pin grid coincide within a tolerance circle of 0.6mmØ.
Windings may be used interchangeably as primary or secondary.



EN 50020 para 7.1.2 Type 1(a) (side-by-side on
separate slots of single piece moulding).

Fully vacuum encapsulated with hard epoxy resin
totally enclosing all internal parts.

Critical Distances

(a)

Distance through bobbin

 dividing

fillet.

≥

1.0mm

(b)

Distance through bobbin

 walls

to

conductive

core

 (Each

winding).

≥

0.5mm





(c)

Distance between highest



point of each winding



(including lead-outs) and



top of dividing fillet.

≥

1.0mm

(d)

Distance between highest



point of each winding



(including lead-outs) to

 conductive

core

through

 encapsulant.

≥

1.0mm

(e)

Distance through potting



box to conductive core.

≥

0.7mm

(f) Creepage/clearance

(in

 air).

≥

11.0mm





P3126






ETALDOC 501/4

Page 4 of 4

January 2001





ABSOLUTE MAXIMUM RATINGS



COPYRIGHT



(Ratings of components independent of circuit).








Short term isolation voltage (15s)

DC current
Storage temperature

Lead temperature, 10s


4.6kVrms,
6.5 kVDC
100

μ

A

-40ºC to
+125ºC
260ºC



ETAL and P3126 are Trade Marks of Profec
Technologies Ltd.
The Trade Mark ETAL is registered at the UK
Trade Marks Registry.





Profec Technologies Ltd. is the owner of the
design right under the Copyright Designs and
Patents Act 1988 and no rights or licences are
hereby granted or implied to any third party.

© 2000 Profec Technologies Ltd.
Reproduction prohibited
