ETALDOC 767/2

Page 1 of 4

January 2004





PRODUCT DATA SHEET





ADSL Transformer

P3936




Features





Applications









∗

 Lead-free (Pb-free)



∗

  ADSL over POTS

∗

 Low Distortion



∗

  IEC 950 and UL60950 Certified



∗

  UL Recognized Component



∗

 Supplementary Insulation








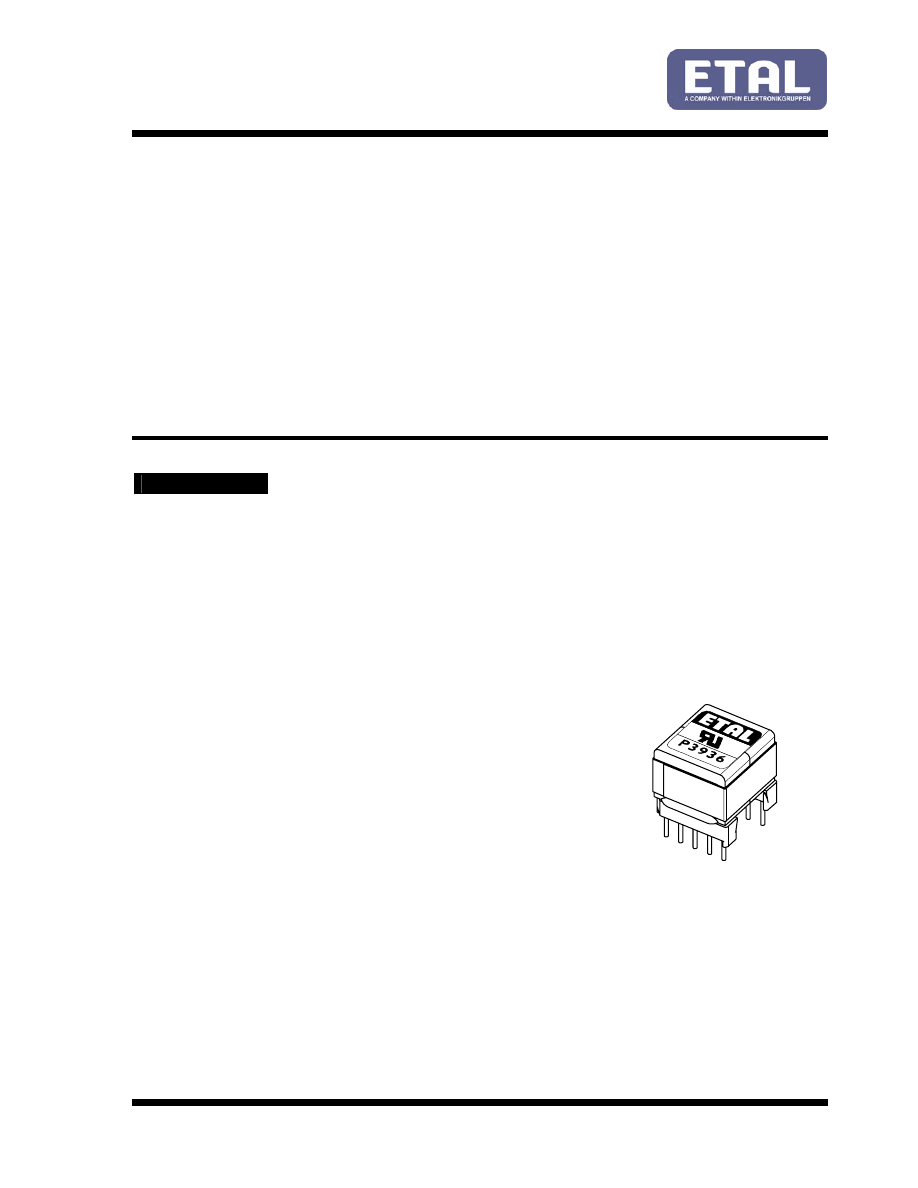

DESCRIPTION







P3936 is a low distortion transformer for ADSL
over POTS applications.

P3936 is certified to safety standards IEC 950 and
UL

60950 for supplementary insulation, 250V

working voltage. P3936 is a UL Recognized
Component and is supported by an IEC CB Test
Certificate.
The part is completely lead-free and suitable for
lead-free and conventional processing.



The safety system yields very low transformer
parasitics, ensuring that P3936 exhibits excellent
frequency response and balance; in combination
with its good harmonic distortion performance,
P3936 is ideally suited to low cost yet demanding
ADSL applications.





P3936






ETALDOC 767/2

Page 2 of 4

January 2004





SPECIFICATIONS







Electrical







Typical values at T = 25ºC, unless otherwise stated.



Parameter Conditions

Min

Typ

Max

Units

Inductance

10kHz 100mV
6-10 (link 7-9)

0.93 1 1.05

mH

Leakage inductance

100kHz, 100mV, 6-10
(link 7-9; link 1, 2, 4, 5)

- -

10

µH

Interwinding
capacitance

100kHz 100mV
5-6 (link 1, 2, 4, 5;
link 6, 7, 9, 10)

- -

30

pF

DC resistance

1-4; 2-5
6-9; 7-10

-
-

0.40

1.1

-
-

Ω



Ω



Turns ratio

6-10 : 5-1
(link 7-9; link 2-4)

2.18 2.21 2.24  -

Voltage isolation

(1)



50Hz
DC
(1, 2, 4, 5 : 6, 7, 9, 10)

2.12

3.0

-
-

-
-

kVrms

kV

Operating range:
Functional
Storage

Ambient temperature



-40
-40



-
-



+85
+85



ºC
ºC





Notes





1.  Components are 100% tested at 3.25kV DC.













P3936






ETALDOC 767/2

Page 3 of 4

January 2004





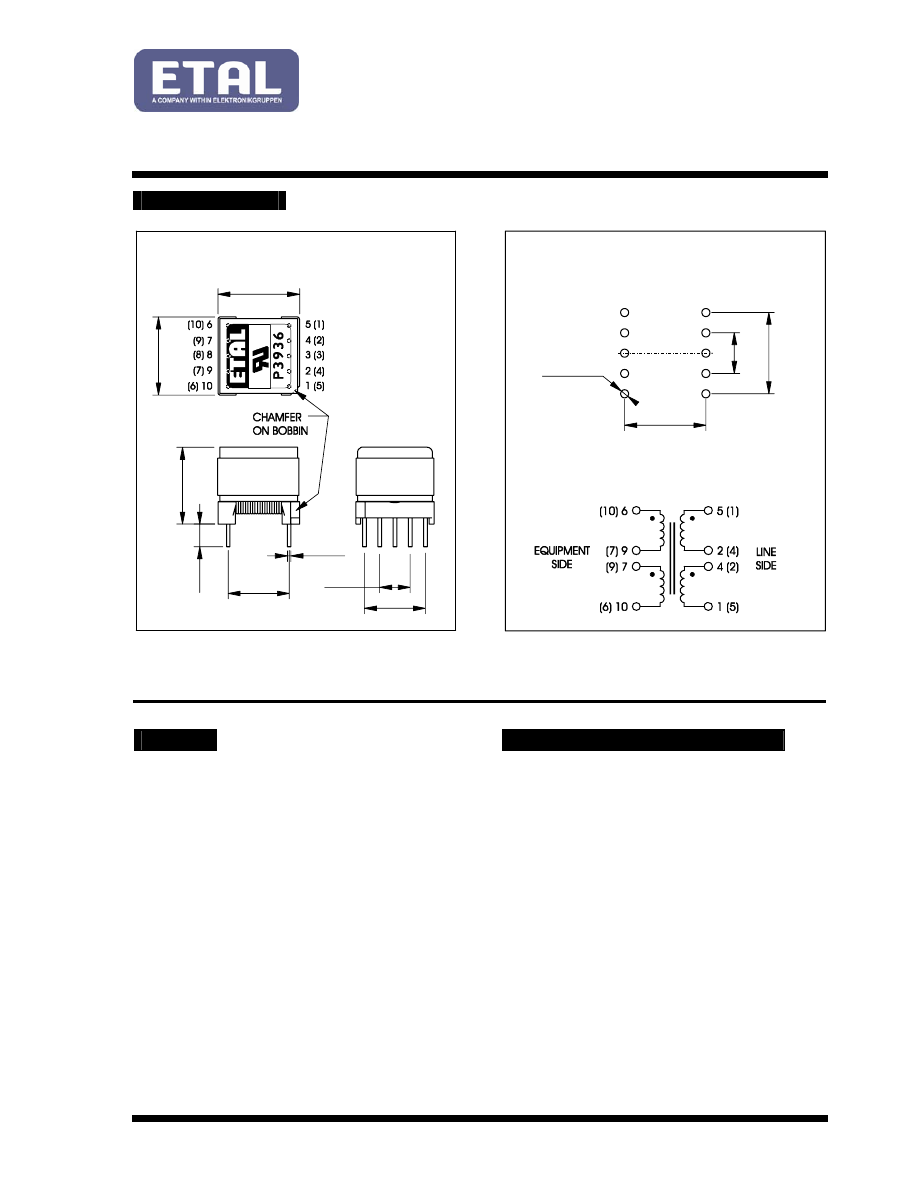

CONSTRUCTION












































Dimensions shown are in millimetres (inches).
Terminal references in parentheses denote alternative customer designation.







SAFETY



ABSOLUTE MAXIMUM RATINGS



(Ratings of components independent of circuit).

Short term isolation voltage (1s)

2.12kVrms,
3.0kVDC

Storage temperature

-40ºC to
+85ºC

Constructed in accordance with IEC

60950-1,

EN

60950-1 and UL

60950-1, supplementary

insulation, 250V maximum working voltage,
flammability class V-0.

Installation requirements should be observed
whereby a minimum of 1.0mm creepage and
1.5mm clearance is maintained between the ferrite
core and accessible conductive parts in the host
equipment.



Terminal temperature (10s)

260ºC




Connections

Fig. 2

10,16

(0.40)

10

,1

6

(0

.4

0

)

5,

08

(0

.2

0)

ø1,00

(0.04)

2.2:1

Terminals finished:  SnAg

13,60 max

(0.54)

13

,3

0 m

a

x

(0

.5

2)

12

,8

0 m

a

x

(0

.5

0)

3,

80

(0

.1

5

)

10,16
(0.40)

Ø0,60

(0.02)

5,08
(0.20)

10,16
(0.40)

Dimensions

Fig. 1



P3936






ETALDOC 767/2

Page 4 of 4

January 2004





CERTIFICATION



COPYRIGHT



Certified by BSI to IEC 950:1991/A4:1996 (IEC CB
Test Certificate No. GB518W) sub-clauses 1.5,
1.5.1, 1.5.3, 2.2, 2.2.2, 2.2.3, 2.2.4, 2.9.2, 2.9.3,
2.9.4, 4.4, 4.4.3.2 (class V-0) and 5.3 for a
maximum working voltage of 250Vrms, nominal
mains supply voltage not exceeding 300Vrms and
a maximum operating temperature of +85ºC in
Pollution Degree 2 environments, supplementary
insulation, clearance greater than 2.0mm,
creepage greater than 2.5mm, distance through
solid insulation greater than 0.4mm.

Recognized under the Component Recognition
Program of Underwriters Laboratories Inc. to US and
Canadian CAN/CSA C22.2 No. 60950-1-03/UL60950-
1, First Edition, based on IEC 60950-1, First Edition,
maximum working voltage 250Vrms, Pollution Degree
2, supplementary insulation.

UL File number E203175

Additionally, Profec Technologies certifies all
transformers as providing voltage isolation of
2.12kVrms, 3kV DC minimum.   All shipments are
supported by a Certificate of Conformity to current
applicable safety standards.



ETAL and P3936 are Trade Marks of Profec
Technologies Ltd.
The Trade Mark ETAL is registered at the UK
Trade Marks Registry.

Profec Technologies Ltd. is the owner of the
design right under the Copyright Designs and
Patents Act 1988 and no rights or licences are
hereby granted or implied to any third party.

© 2001, 2004  Profec Technologies Ltd.
Reproduction prohibited.
