FEATURES:

DESCRIPTION:

. Operating frequency up to 700MHz with 2pf load
. Operating frequency up to 680MHz with 5pf load
. Operating frequency up to 350MHz with 15pf load
. Operating frequency up to 120MHz with 50pf load
. Very low output pin to pin skew < 80ps
. Very low pulse skew < 150ps
. VCC = 1.2V to 3.6V
. Propagation delay < 1.9ns max with 15pf load
. Low input capacitance: 3pf typical
. 1:7 fanout
. Available in 16pin 150mil wide QSOP package
. Available in 16pin 173mil wide TSSOP package

Potato Semiconductor’s PO49FCT3803B is
designed for world top performance using
submicron

CMOS

technology

to

achieve

700MHz output frequency with less than 80ps
output pin to pin skew.

PO49FCT3803B is a 3.3V CMOS 1 input to 7
Output Buffered Driver to achieve 700MHz
output frequency. Typical applications are clock
and signal distribution.

Pin Configuration

Logic Block Diagram

Pin Description

Pin Name

Description

t

u

p

n

I

A

N

I

O1 to O7

Outputs

Inputs can be driven from either 3.3V or 5V devices.
This feature allows the use of these devices as
translators in a mixed 3.3V/5V system environment.

. Patented technology
. Max input frequency > 1GH

1.2V - 3.6V 1:7 CMOS Clock Buffered Driver

700MHz TTL/CMOS Potato Chip

1

01/01/10

Potato Semiconductor Corporation

PO49FCT3803B

www.potatosemi.com

Maximum Ratings

DC Electrical Characteristics

Symbol

Description

Test Conditions

Min

Typ

Max

Unit

V

OH

Output High voltage

Vcc=3V Vin=V

IH

or V

IL

, I

OH

= -12mA

2.4

3

-

V

V

OL

Output Low voltage

Vcc=3V Vin=V

IH

or V

IL

, I

OH

=12mA

-

0.3

0.5

V

V

IH

Input High voltage

Guaranteed Logic HIGH Level (Input Pin)

2

-

5.5

V

V

IL

Input Low voltage

Guaranteed Logic LOW Level (Input Pin)

-0.5

-

0.8

V

I

IH

Input High current

Vcc = 3.6V and Vin = 5.5V

-

-

1

uA

I

IL

Input Low current

Vcc = 3.6V and Vin = 0V

-

-

-1

 uA

V

IK

Clamp diode voltage

Vcc = Min. And

I

IN

= -18mA

-

-0.7

-1.2

V

Notes:

1. For conditions shown as Max. or Min., use appropriate value specified under Electrical Characteristics for the applicable device type.
2.

Typical values are at Vcc = 3.3V, 25

°

C ambient.

3.

This parameter is guaranteed but not tested.

4.

Not more than one output should be shorted at one time. Duration of the test should not exceed one second.

5.

VoH = Vcc – 0.6V at rated current

Description

Max

Unit

Storage Temperature

-65 to 150

°

C

Operation Temperature

-40 to 85

°

C

Operation Voltage

-0.5 to +4.6

V

Input Voltage

-0.5 to +5.5

V

Output Voltage

-0.5 to Vcc+0.5

V

Note:

stresses greater than listed under
Maximum

Ratings

may

cause

permanent damage to the device. This
is a stress rating only and functional
operation of the device at these or any
other conditions above those indicated
in the operational sections of this
specification is not implied. Exposure
to absolute maximum rating conditions
for extended periods may affect
reliability specification is not implied.

1.2V - 3.6V 1:7 CMOS Clock Buffered Driver

700MHz TTL/CMOS Potato Chip

2

01/01/10

Potato Semiconductor Corporation

PO49FCT3803B

www.potatosemi.com

Power Supply Characteristics

Symbol

Description

Test Conditions (1)

Min

Typ

Max

Unit

Icc

Q

Quiescent Power Supply Current

Vcc=Max, Vin=Vcc or GND

-

0.1

30

uA

Notes:

1. For conditions shown as Max. or Min., use appropriate value specified under Electrical Characteristics for the applicable device type.
2. Typical values are at Vcc = 3.3V, 25

°

C ambient.

3. This parameter is guaranteed but not tested.
4. Not more than one output should be shorted at one time. Duration of the test should not exceed one second.

Capacitance

Parameters (1)

Description

Test Conditions

Typ

Max

Unit

Cin

Input Capacitance

Vin = 0V

3

4.5

pF

Cout

Output Capacitance

Vout = 0V

-

6

pF

Notes:

1 This parameter is determined by device characterization but not production tested.

Switching Characteristics

t

i

n

U

x

a

M

)

1

(

s

n

o

i

t

i

d

n

o

C

t

s

e

T

n

o

i

t

p

i

r

c

s

e

D

l

o

b

m

y

S

t

PLH

Propagation Delay A to Bn

CL = 15pF

1.9

ns

t

PHL

Propagation Delay A to Bn

CL = 15pF

1.9

ns

tr/tf

Rise/Fall Time

0.8V – 2.0V

0.8

ns

tsk(p)

z

H

M

5

2

1

,

F

p

5

1

=

L

C

)

e

g

a

k

c

a

P

e

m

a

S

(

w

e

k

S

e

s

l

u

P

0.15

tsk(o)

Output Pin to Pin Skew (Same Package)

CL = 15pF, 125MHz

0.08

tsk(pp)

Output Skew (Different Package)

CL = 15pF, 125MHz

0.4

ns

fmax

F

p

0

5

=

L

C

y

c

n

e

u

q

e

r

F

t

u

p

n

I

120

MHz

fmax

F

p

5

1

=

L

C

y

c

n

e

u

q

e

r

F

t

u

p

n

I

350

MHz

fmax

F

p

5

=

L

C

y

c

n

e

u

q

e

r

F

t

u

p

n

I

680

MHz

fmax

F

p

2

=

L

C

y

c

n

e

u

q

e

r

F

t

u

p

n

I

700

MHz

Notes:

1. See test circuits and waveforms.
2. tpLH, tpHL, tsk(p), and tsk(o) are production tested. All other parameters guaranteed but not production tested.
3. Airflow of 1m/s is recommended for frequencies above 133MHz

ns
ns

1.2V - 3.6V 1:7 CMOS Clock Buffered Driver

700MHz TTL/CMOS Potato Chip

3

01/01/10

Potato Semiconductor Corporation

PO49FCT3803B

www.potatosemi.com

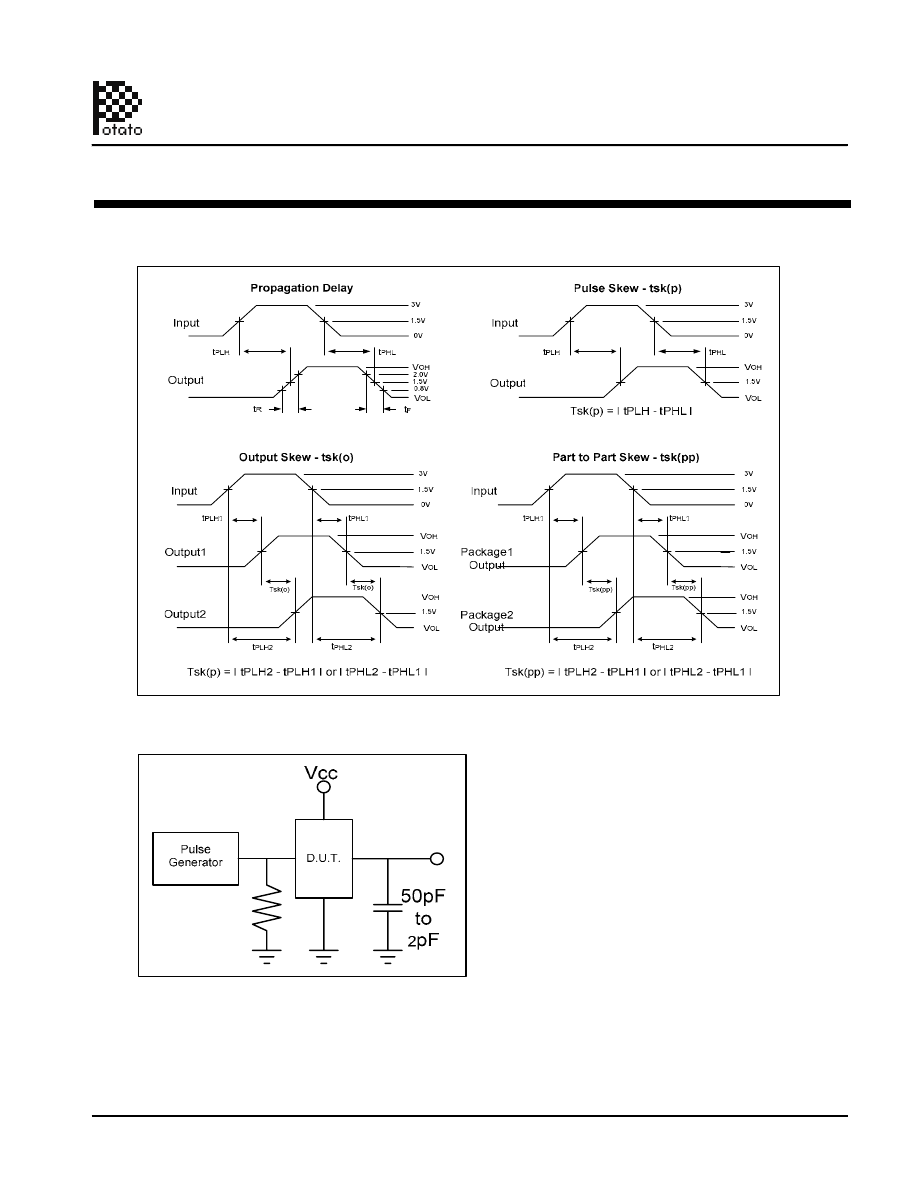

50Ohm

Test Waveforms

Test Circuit

1.2V - 3.6V 1:7 CMOS Clock Buffered Driver

700MHz TTL/CMOS Potato Chip

4

01/01/10

Potato Semiconductor Corporation

PO49FCT3803B

www.potatosemi.com

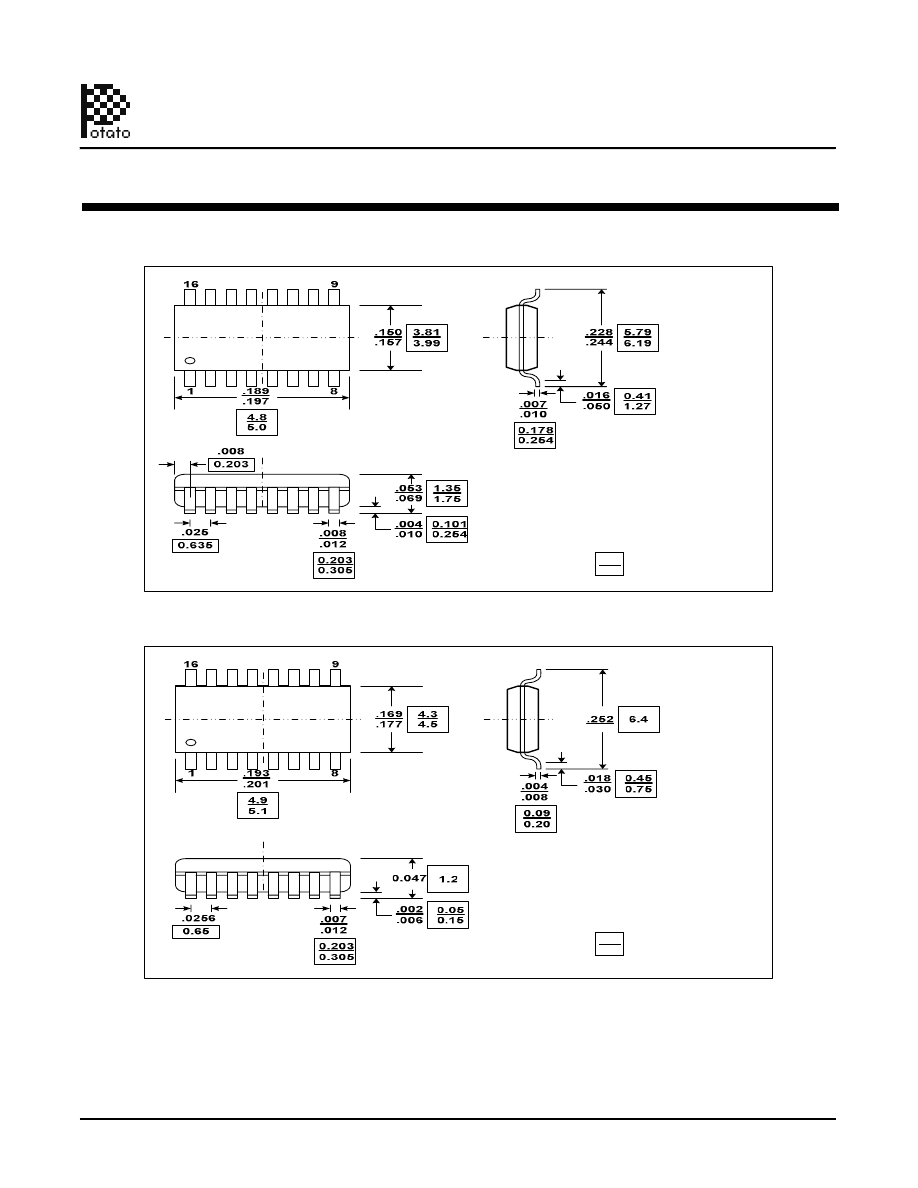

Packaging Mechanical Drawing: 16 pin QSOP

Packaging Mechanical Drawing: 16 pin TSSOP

X.XX

X.XX

DENOTES DIMENSIONS

IN MILLIMETERS

X.XX

X.XX

DENOTES DIMENSIONS

IN MILLIMETERS

1.2V - 3.6V 1:7 CMOS Clock Buffered Driver

700MHz TTL/CMOS Potato Chip

5

01/01/10

Potato Semiconductor Corporation

PO49FCT3803B

www.potatosemi.com

Top-Marking

Ordering Code

Package

PO49FCT3803BQU for Tube
PO49FCT3803BQR for Tape & Reel

PO49FCT3803BQ
PO49FCT3803BQ

-40

°

C to 85

°

C

-40

°

C to 85

°

C

PO49FCT3803BTU for Tube
PO49FCT3803BTR for Tape & Reel

PO49FCT3803BT
PO49FCT3803BT

-40

°

C to 85

°

C

-40

°

C to 85

°

C

TA

1.2V - 3.6V 1:7 CMOS Clock Buffered Driver

700MHz TTL/CMOS Potato Chip

6

01/01/10

Potato Semiconductor Corporation

PO49FCT3803B

www.potatosemi.com

IC Ordering Information

IC Package Information

PACKAGE

Q

12

8

39 (12”)

3000

64 (20”)

97

16pin 150mil QSOP

CODE

PACKAGE

TYPE

TAPE

WIDTH

TAPE TRAILER

TUBE

TAPE & REEL

LENGTH

TAPE

PITCH

QTY

LENGTH

TAPE LEADER

PER TAPE

QTY
PER

PIN 1 LOCATION

(mm)

(mm)

T

12

8

39 (12”)

3000

64 (20”)

96

16pin 173mil TSSOP

Top Left Corner

Pb-free & Green

Pb-free & Green

16-pin 150mil QSOP

Pb-free & Green

Pb-free & Green

16-pin 173mil TSSOP

16-pin 150mil QSOP

16-pin 173mil TSSOP

Top Left Corner
