FEATURES:

. Operating frequency up to 1.125GHz with 2pf load
. Operating frequency up to 700MHz with 5pf load
. Operating frequency up to 270MHz with 15pf load
. VCC Operates from 1.65V to 3.6V
. Propagation delay < 1.4ns max with 15pf load

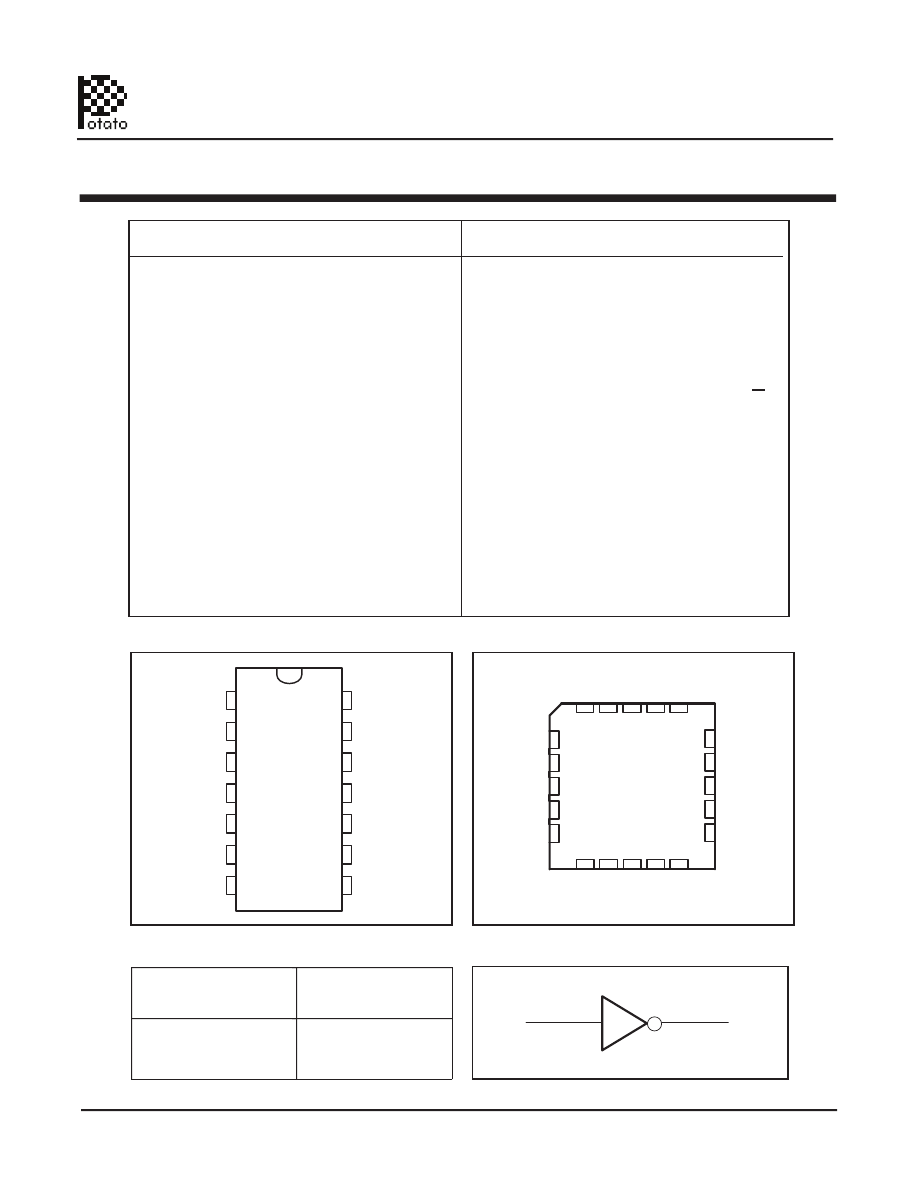

Pin Configuration

Logic Block Diagram

Pin Description

1
2
3
4
5
6
7

14
13
12

11

10

9
8

DESCRIPTION:

Potato Semiconductor’s PO74G04A is designed for
world top performance using submicron CMOS
technology to achieve 1.125GHz TTL /CMOS output
frequency with less than 1.4ns propagation delay.
This hex inverter contains six independent inverters
designed for 1.65-V to 3.6-V VCC operation.
The PO74G04A performs the Boolean function Y= A.
Inputs can be driven from either 3.3V or 5V devices.
This feature allows the use of these devices as
translators in a mixed 3.3V/5V system environment.

1A
1Y
2A
2Y
3A
3Y

GND

V CC
6A
6Y

5A
5Y
4A
4Y

INPUT

OUTPUT

A

Y

H

L

L

H

A

Y

HEX INVERTER

. Patented technology
. Specified From –40°C to 85°C, –40°C to 125°C,
  and –55°C to 125°C

. Low input capacitance: 4pf typical
. Latch-Up Performance Exceeds 250 mA Per
  JESD 17
. ESD Protection Exceeds JESD 22
. 5000-VHuman-BodyModel (A114-A)
. 200-VMachineModel (A115-A)

. Available in 14pin 150mil wide SOIC package
. Available in 14pin Ceramic Dual Flatpack
. Available in 20pin Leadless Ceramic Chip Carrier

3 2 1 20 19

9 10 11 12 13

4
5
6
7
8

18
17
16
15
14

6Y

NC

5A

NC

5Y

2A

NC

2Y

NC

3A

1Y 1A NC

4Y 4A

V

6A

3Y

GND

NC

CC

54, 74 Series Noise Cancellation GHz Logic

1

01/01/10

Potato Semiconductor Corporation

PO54G04A, PO74G04A

www.potatosemi.com

Maximum Ratings

DC Electrical Characteristics

Symbol

Description

Test Conditions

Min

Typ

Max

Unit

V

OH

Output High voltage

Vcc=3V Vin=V

IH

or V

IL

, I

OH

= -12mA

2.4

3

-

V

V

OL

Output Low voltage

Vcc=3V Vin=V

IH

or V

IL

, I

OH

=12mA

-

0.3

0.5

V

V

IH

Input High voltage

Guaranteed Logic HIGH Level (Input Pin)

2

-

5.5

V

V

IL

Input Low voltage

Guaranteed Logic LOW Level (Input Pin)

-0.5

-

0.8

V

I

IH

Input High current

Vcc = 3.6V and Vin = 5.5V

-

-

5

uA

I

IL

Input Low current

Vcc = 3.6V and Vin = 0V

-

-

-5

 uA

V

IK

Clamp diode voltage

Vcc = Min. And

I

IN

= -18mA

-

-0.7

-1.2

V

Notes:

1. For conditions shown as Max. or Min., use appropriate value specified under Electrical Characteristics for the applicable device type.
2.

Typical values are at Vcc = 3.3V, 25

°

C ambient.

3.

This parameter is guaranteed but not tested.

4.

Not more than one output should be shorted at one time. Duration of the test should not exceed one second.

5.

VoH = Vcc – 0.6V at rated current

Description

Max

Unit

Storage Temperature

-65 to 150

°

C

Operation Temperature

-55 to 125

°

C

Operation Voltage

-0.5 to +4.6

V

Input Voltage

-0.5 to +5.5

V

Output Voltage

-0.5 to Vcc+0.5

V

Note:

stresses greater than listed under
Maximum

Ratings

may

cause

permanent damage to the device. This
is a stress rating only and functional
operation of the device at these or any
other conditions above those indicated
in the operational sections of this
specification is not implied. Exposure
to absolute maximum rating conditions
for extended periods may affect
reliability specification is not implied.

HEX INVERTER

54, 74 Series Noise Cancellation GHz Logic

2

01/01/10

Potato Semiconductor Corporation

PO54G04A, PO74G04A

www.potatosemi.com

Power Supply Characteristics

Symbol

Description

Test Conditions (1)

Min

Typ

Max

Unit

Icc

Q

Quiescent Power Supply Current

Vcc=Max, Vin=Vcc or GND

-

0.1

40

uA

Notes:

1. For conditions shown as Max. or Min., use appropriate value specified under Electrical Characteristics for the applicable device type.
2. Typical values are at Vcc = 3.3V, 25

°

C ambient.

3. This parameter is guaranteed but not tested.
4. Not more than one output should be shorted at one time. Duration of the test should not exceed one second.

Capacitance

Parameters (1)

Description

Test Conditions

Typ

Unit

Cin

Input Capacitance

Vin = 0V

4

pF

Cout

Output Capacitance

Vout = 0V

6

pF

Notes:

1 This parameter is determined by device characterization but not production tested.

Switching Characteristics

t

i

n

U

x

a

M

)

1

(

s

n

o

i

t

i

d

n

o

C

t

s

e

T

n

o

i

t

p

i

r

c

s

e

D

l

o

b

m

y

S

t

PLH

Propagation Delay A, B to Y

CL = 15pF

1.4

ns

t

PHL

Propagation Delay A, B to Y

CL = 15pF

1.4

ns

tr/tf

Rise/Fall Time

0.8V – 2.0V

0.8

ns

fmax

F

p

5

1

=

L

C

y

c

n

e

u

q

e

r

F

t

u

p

n

I

270

MHz

fmax

F

p

5

=

L

C

y

c

n

e

u

q

e

r

F

t

u

p

n

I

700

MHz

fmax

F

p

2

=

L

C

y

c

n

e

u

q

e

r

F

t

u

p

n

I

1125

MHz

Notes:

1. See test circuits and waveforms.
2. tpLH, tpHL, tsk(p), and tsk(o) are production tested. All other parameters guaranteed but not production tested.
3. Airflow of 1m/s is recommended for frequencies above 133MHz

HEX INVERTER

54, 74 Series Noise Cancellation GHz Logic

3

01/01/10

Potato Semiconductor Corporation

PO54G04A, PO74G04A

www.potatosemi.com

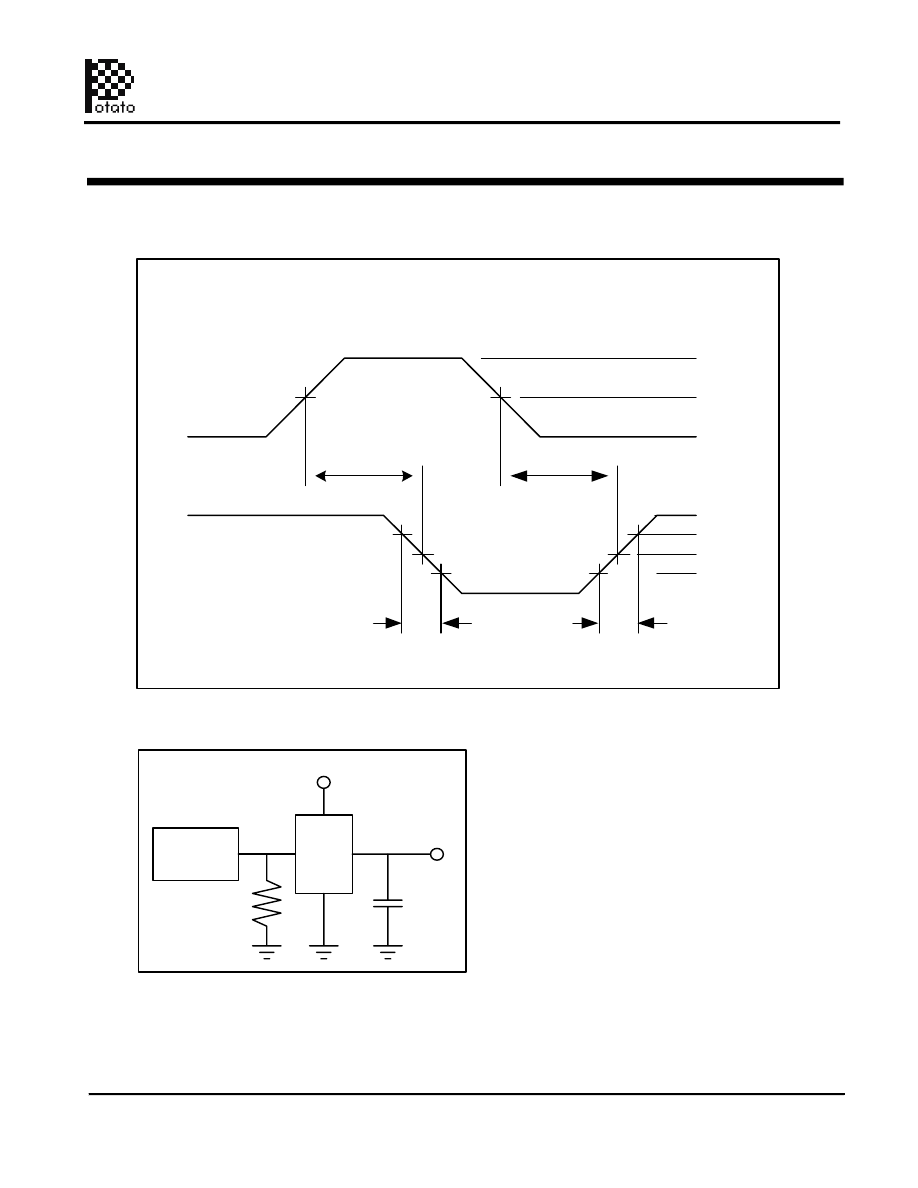

Test Waveforms

Test Circuit

50Ohm

Propagation Delay

Input

Output

V

oH

2.0V

1.5V

0.8V

V

oL

3V

0V

1.5V

tf

tPHL

tPLH

tR

Vcc

15pF
to
2pF

D.U.T.

Pulse

Generator

HEX INVERTER

54, 74 Series Noise Cancellation GHz Logic

4

01/01/10

Potato Semiconductor Corporation

PO54G04A, PO74G04A

www.potatosemi.com

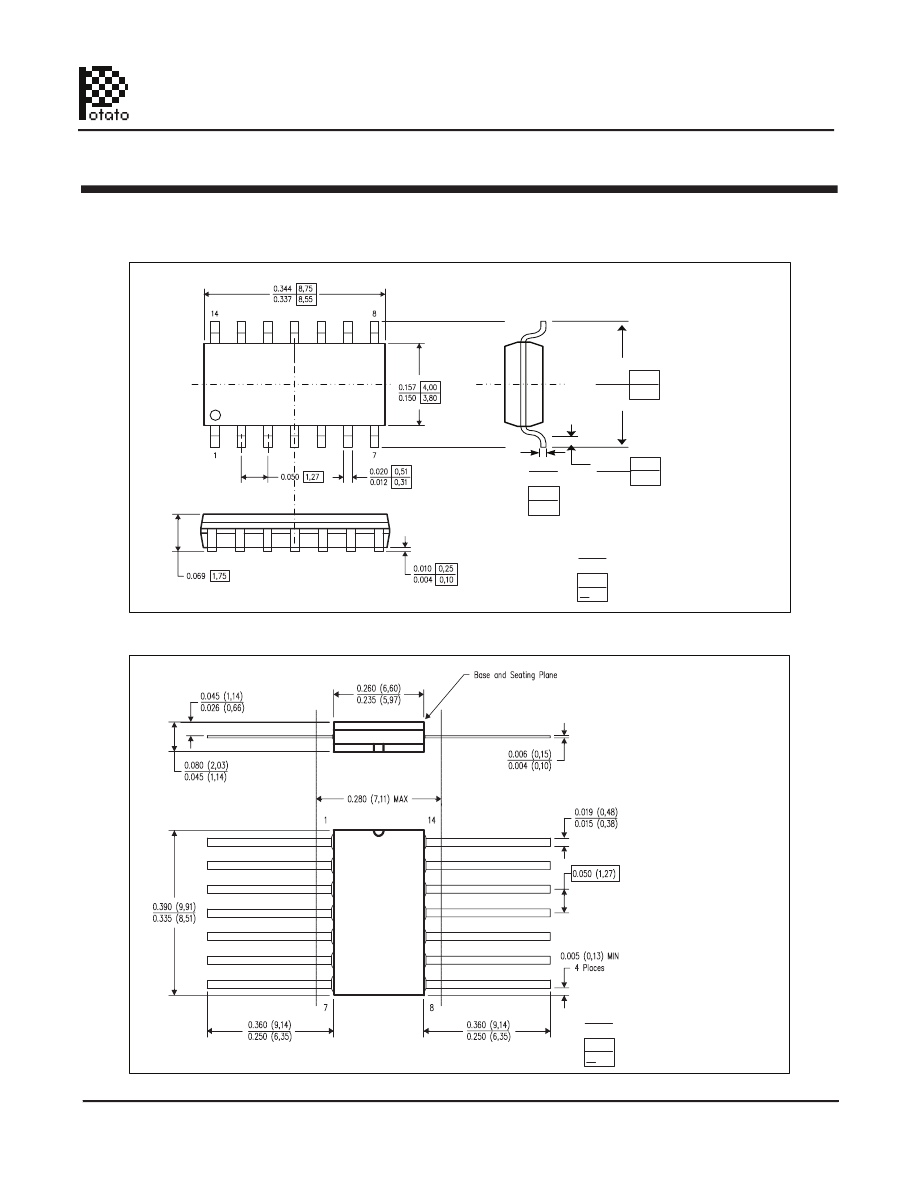

Packaging Mechanical Drawing: 14 pin 150mil SOIC

Denotes dimensions in inches

Denotes dimensions in millimenters

X.XX
X.XX

X.XX
X.XX

0.010
0.007

0.25
0.17

0.050
0.016

1.27
0.40

0.244
0.228

6.20
5.80

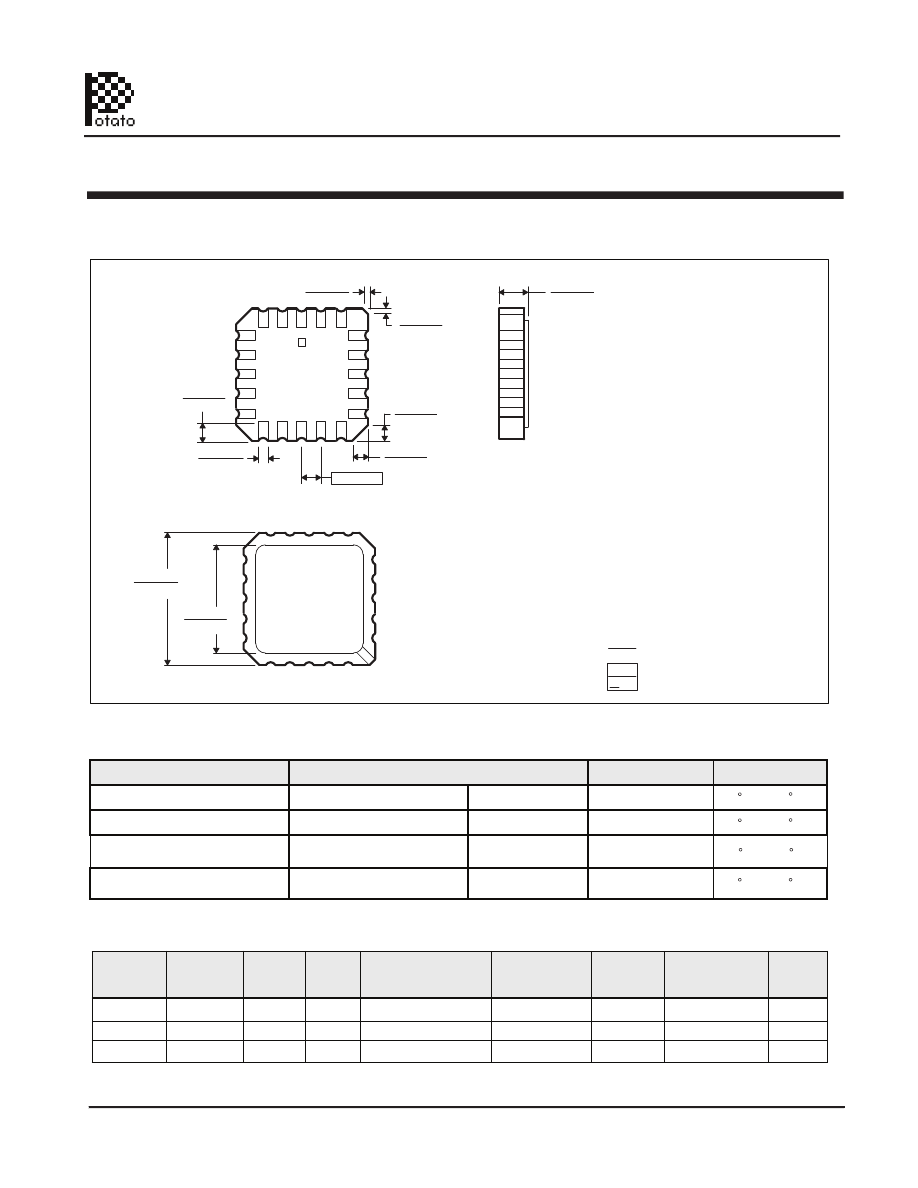

Packaging Mechanical Drawing: 14pin Leadless Ceramic Chip Carrier

Denotes dimensions in inches

Denotes dimensions in millimenters

X.XX
X.XX

X.XX
X.XX

HEX INVERTER

54, 74 Series Noise Cancellation GHz Logic

5

01/01/10

Potato Semiconductor Corporation

PO54G04A, PO74G04A

www.potatosemi.com

Denotes dimensions in inches

Denotes dimensions in millimenters

X.XX
X.XX

X.XX
X.XX

0.080 (2,03)

0.064 (1,63)

12

13

1

3

2

18

17

16

14

13

12

15

11

9

10

4

6

7

8

5

Packaging Mechanical Drawing: 20pin Ceramic Dual Flatpack

0.055 (1,40)

0.045 (1,14)

0.358 (9,09)

0.342 (8,69)

0.358 (9,09)

0.307 (7,80)

0.028 (0,71)

0.022 (0,54)

0.050 (1,27)

0.045 (1,14)

0.045 (1,14)

0.035 (0,89)

0.035 (0,89)

0.020 (0,51)

0.010 (0,25)

0.020 (0,51)

0.010 (0,25)

HEX INVERTER

54, 74 Series Noise Cancellation GHz Logic

1

01/01/10

Potato Semiconductor Corporation

PO54G04A, PO74G04A

www.potatosemi.com

IC Package Information

PACKAGE
CODE

PACKAGE
TYPE

QTY
PER
TUBE

TAPE
WIDTH
(mm)

TAPE
PITCH
(mm)

PIN 1  LOCATION

TAPE TRAILER
LENGTH

QTY
PER REEL

TAPE LEADER
LENGTH

S

SOIC 14

16

8

Top Left Corner

39 (12”)

3000

64 (20”)

55

L

LCCC 20

N/A

N/A

N/A

N/A

N/A

N/A

N/A

55

F

CFP 14

N/A

N/A

N/A

N/A

N/A

150

Top-Marking

IC Ordering Information

Ordering Code

Package

14pin SOIC





Pb-free & Green

14pin SOIC



Pb-free & Green

PO74G04ASU for Tube

POTATO74G04AS
POTATO74G04AS

PO74G04ASR for Tape & Reel

-40 C to

14pin  Leadless

Ceramic Chip Carrier

PO54G04ALU for Tube

POTATO54G04AL

20pin Ceramic

Dual Flatpack



Pb-free & Green



Pb-free & Green

PO54G04AFU for Tube

POTATO54G04AF

-55 C to 125 C

-55 C to 125 C

125 C

-40 C to 125 C

TA
