Communication Products

RF Coaxial Connectors, Adaptors & Accessories

19 S

1

01- 4

0M L5

Plating Code

01-Z9 Cable Group (see last page)

00 Blank

0M Surface Mount Device

0P Press-fit Version

0 Clamp Version, Accessories

1 Crimp Version

2 Solder Version, Solder Pot

3 Solder Crimp Version

4 PCB Mounting

5 Solid Center Contact, Coax Transition

6 Stripline

7 Microstrip

8 Crimp Version - Pigtail

K Adaptors female (2nd end)

S Adaptors male (2nd end)

Successive Number

1 Straight Connector

2 Right Angle Connector

3 T-or Y-Adapter

4 Panel Connector with 4-hole Flange

5 Panel Connector with Round Flange

6 Panel Connector with Hexagonal Flange

7 Panel Connector with 2-hole Flange

K Female Connector, Jack

S Male Connector, Plug

P Sexless

W Tool

Z Accessories

Rosenberger Connector Series Code (overview see next page)

Code Plating

Symbol Layer thickness Magnetic Properties

A

Nickel

Ni

3.00 μm

B

Silver

Ag

3.00 μm

Non magnetic

E

Gold

Au

0.80 μm

F

Gold

Au

0.10 μm

H

Gold selective

Au

1.27 μm

L

AuroDur

®

Au

0.15 μm

Non magnetic

N

White bronze*

)

Non magnetic

S

Stainless Steel

T

Tin/Lead

Sn

6.00- 8.00 μm

Non magnetic

Code Plating

Symbol Layer thickness Magnetic Properties

1

Silver

Ag

3.00 μm

Non magnetic

3

Gold

Au

1.27 μm

4

Gold

Au

0.80 μm

5

AuroDur

®

Au

0.15 μm

Non magnetic

Plating Code

The used platings of outer and center contacts of Rosenberger connectors are
defined by the last two digits of the Rosenberger Number.

Example: 19 S 101 - 40M L5
Plating outer contact: AuroDur

®

 (L) Au 0.15 μ

Plating center contact: AuroDur

®

 (5) Au 0.15 μ

Outer Contact

Center Contact

*White bronze (e.g.Optalloy

®

) Flash white bronze over silver (e.g. Optargen

®

)

Rosenberger Number Code

Rosenberger Standard Plating Code

AuroDur

®

 – the Rosenberger Standard Plating

for Gold Surfaces

AuroDur

®

 plating is the standard gold surface for all Rosenberger connector series.

AuroDur

®

 has been developed by the engineering and metallurgical team at Rosenberger,

well-experienced in developing electroplating standard and customized surfaces.
The AuroDur

®

 surface consists of a thin gold layer (0.15 μm) on a non-magnetic,

chemically deposited layer of nickel (2-3 μm).

AuroDur

®

 gold plating fully satisfies the high mechanical and electrical demands of radio

frequency connectors. In contrast to conventional platings, essential characteristics
are improved.

Properties:



f

high abrasion and corrosion resistance



f

excellent intermodulation



f

low contact resistance



f

very good solderability



f

optimal distribution of layer thickness



f

RoHS conform

Packaging

Blister:

2-piece plastic blister in various variants

Box:

Carton in various sizes with various inlays

Standard:   Plastic bag in various sizes
Tape & Reel:  Carrier tapes on on rolls in various variants

details please see chapter Packaging

Rosenberger Codes

Code

01

RPC-1.00

(W)

-  110 GHz

02

RPC-2.92

(K)

-  40 GHz

03

RPC-3.50

-  26.5 GHz

04

RPC-SL 26.5

-  26.5 GHz

05

RPC-N 50 Ω

-  18 GHz

06

RPC-TNC

-  18 GHz

07

RPC-7

-  18 GHz

08

RPC-1.85

(V)

-  70 GHz

09

RPC-2.40

-  50 GHz

10

RPC-SP

(BMA)

-  22 GHz

P4

RPC-SL 40

-  40 GHz

P5

RPC-N 75 Ω

-  4 GHz

Code

11

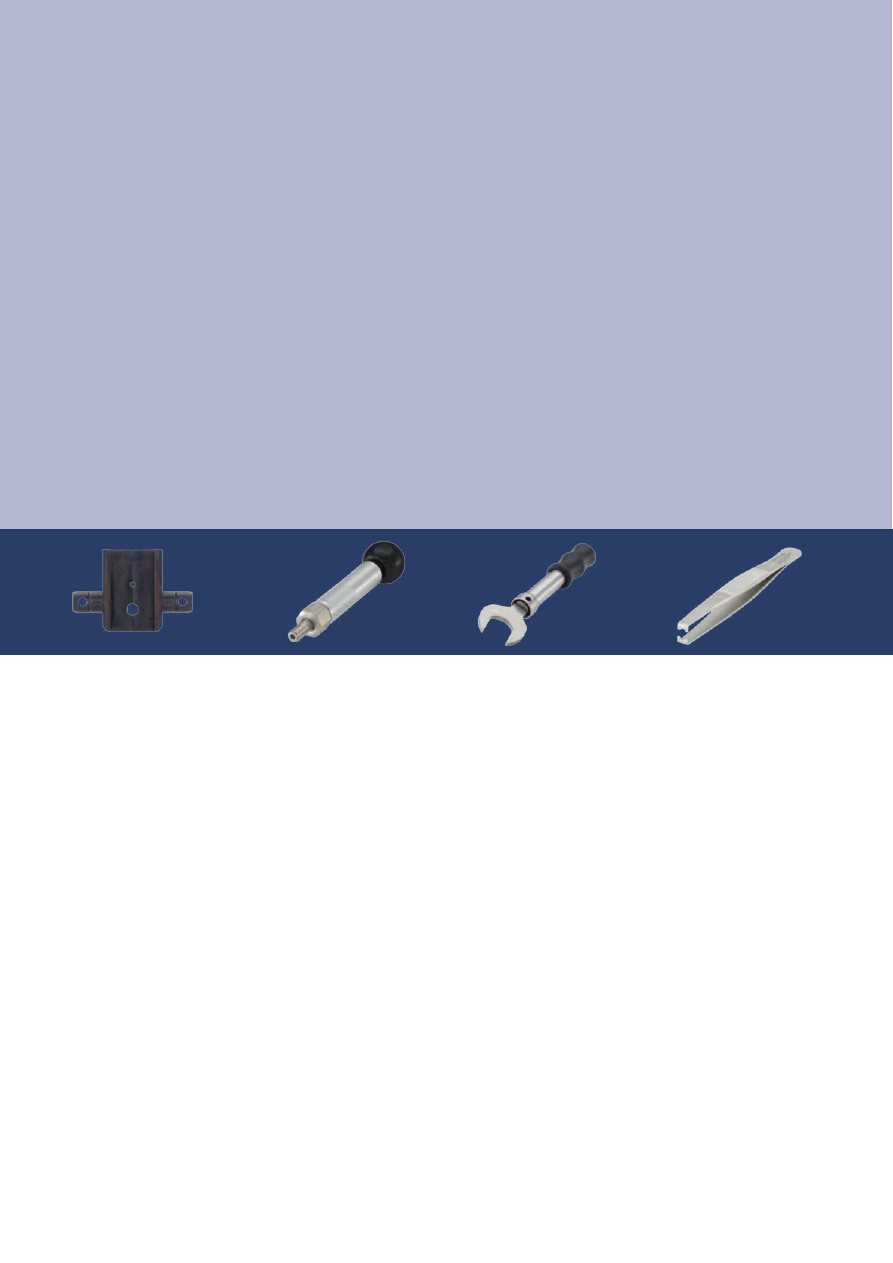

Tools

15

Micro-RF

16

FMC

17

Longwipe-SMP

18

Mini-SMP

19

SMP

20

MMCX

23

Inserts Mini-Coax

24

Mini-UHF

25

Inserts High Voltage DIN 41626

26

FME

27

IEC Antenna 75 Ω

28

QMA

29

MCX

30

SSMA

31

Microdot

32

SMA

32R

SMA reverse

34

1.0-2.3 DIN 47297 50 Ω

35

SSMB

38

SSMC

39

SMC

40

MCX 75 Ω

41

MHV (High Voltage BNC)

42

HV 4-10 (High Voltage C)

43

HN (High Voltage N)

45

Inserts 1.0-2.3 DIN 41626 50 Ω

47

SSMG

49

SMG

50

Inserts High Power DIN 41626 / D-Sub

51

BNC 50 Ω

Code

51R

BNC reverse

52

C 50 Ω

53

N 50 Ω

53Q

SnapN

54

UHF

55

Inserts D-Sub

56

TNC 50 Ω

56R

TNC Reverse

57

SHV (Safe High Voltage)

59

SMB 50 Ω, FAKRA

60

7-16

64

4.3-10

65

4.1-9.5

71

BNC 75 Ω

72

C 75 Ω

73

N 75 Ω

74

F

75

Inserts 1.0-2.3 DIN 41626 75 Ω (intermateable with 50 Ω)

76

TNC 75 Ω

78

1.6-5.6 II Generation

81

Twinax

88

1.6-5.6 III Generation

99

Specials

119

P-SMP

153Q

QN

734

1.0-2.3 DIN 47297 75 Ω

745

Inserts 0.8-2.7 DIN 41626 75 Ω

759

SMB 75 Ω acc. to BT 43

D4

RosenbergerHSD

®

E4

RosenbergerHSD

®

e

Precision Connector Series

Classical Coaxial Connector Series

Rosenberger Connector Series Code

Cable
Group

Impedance Cable

Type

01

50 Ω

RG 178, RG 196

02

50 Ω

RG 316/U, RG 174 A/U, RG 188, G 022 32

02

75 Ω

RG 179, RG 187, L910/22

03

50 Ω

RG 316/U-d, K 02252 D, 5YCC6Y 0.54/1.5

03

75 Ω

RG 179- d, L 910/19

06

50 Ω

RG 58, RG 141

07

50 Ω

RG 142, RG 223, RG 400

08

50 Ω

RG 142, RG 223, RG 400

09

75 Ω

RG 59, G 04233- 2, URM 104, Video 0.6/3.7

10

93 Ω

RG 62

11

93 Ω

RG 71

12

75 Ω

RG 212, RG 222

13

75 Ω

Belden 9248, 2YCY 0.80/4.8

14

75 Ω

RG 6

15

50 Ω

RG 213

16

50 Ω

RG 225, RG 393

17

50 Ω

RG 214

18

75 Ω

RG 11

20

75 Ω

RG 216/U

21

50 Ω

RG 217

22

50 Ω

RG 218

26

75 Ω

Video 1.0- 6.6

28

75 Ω

BT 2003, G 04233

29

75 Ω

G 03233d, 2 S PTT 6012

40

75 Ω

RG 180, RG 195, 2YCY 0.4/2.5

41

75 Ω

2YCCY 0.4/2.5; 2YC(ms)CY 0.4/2.5

42

75 Ω

x2YCY 0.7/4.4

43

75 Ω

2YCCY 0.7/4.4

44

75 Ω

2YCCY 1.0/6.5

50

75 Ω

BT 2001

70

50 Ω

UT 47

71

50 Ω

UT 85, RG 405/U, RTK- FS 085, RTK- Flex 405

72

50 Ω

UT 141, RG 402/U, RTK- FS 141, RTK- Flex 402

73

50 Ω

UT 250, RG 401/U, RTK- FS 250

C01

50 Ω

Flexible Corrugated Cable 1/4“R

C02

50 Ω

Super Flexible Corrugated Cable 3/8“S

C03

50 Ω

Flexible Corrugated Cable 1/2“R

C05

50 Ω

Flexible Corrugated Cable 7/8“R

C06

50 Ω

Flexible Corrugated Cable 1 1/4“R

C07

50 Ω

Flexible Corrugated Cable 1 5/8“R

C08

50 Ω

Super Flexible Corrugated Cable 1/2“S

C09

50 Ω

Super Flexible Corrugated Cable 1/4“S

C15

50 Ω

Super Flexible Corrugated Cable 7/8“S

E3

50 Ω

RTK 008

H1

50 Ω

RTK 013

K9

50 Ω

RTK 048, RTK 049

M4

50 Ω

RTK 031, RTK 032

N8

50 Ω

LMR 200

N9

50 Ω

LMR 400, TZC 50032

P7

75 Ω

Flex 3

S3

75 Ω

R1- T 2.0 LIXI 75K

S4

75 Ω

ST 212

T6

75 Ω

Tella TM 13

T7

75 Ω

Flex 5/75

U1

50 Ω

RTK 106, RTK 107

U5

50 Ω

RTK 092

U7

50 Ω

RTK 161, RTK 161- P, RTK 162, RTK 162- P

U8

50 Ω

RTK 125

V2

75 Ω

735 A, 02Y(St)CY 0.45/2.0

V4

75 Ω

02XSC(ms)C6Y0.45/2.0; 02Y12Y(ms)C6X0.45/2.0

V6

75 Ω

BT 3002, TZC 75024, TZC 75025

W7

50 Ω

UT 70, UT 70 LL, AA 50070

W9

50 Ω

UT 118

X1

50 Ω

RG 178 B/U-d

Y4

50 Ω

RTK 043, HF50 1.4/3.7 C

Y8

50 Ω

RTK 057, TZC 50025

The overview contains our standard cable types and cable groups.
Please note that Rosenberger offers connectors for other cable types.

Cable

 Groups

3

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Our Rosenberger Online Catalog contains the current standard product
range with specific details, including data sheets, assembly instructions
and panel piercings.

catalog.rosenberger.com

Unser Rosenberger Online Catalog enthält das aktuelle Standard-Produkt-
spektrum mit Detailinformationen wie Datenblätter, Montageanleitungen
und Montagebohrungen.

catalog.rosenberger.de

Contents

Company Profile   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 4

Rosenberger Global Network . . . . . . . . . . . . . . . . . . . . . 4

Competences & Technology  . . . . . . . . . . . . . . . . . . . . . 6

Quality – Environment – Product Compliance . . . . . . . . 10

Products & Markets. . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Cable and Cable Assemblies . . . . . . . . . . . . . . . . . . . . 16

Connector Series .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 18

PCB Connectors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

SMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Longwipe-SMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Mini-SMP  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

FMC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

MCX 50 Ω

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

P-SMP  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

SMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

QMA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

SMB 50 Ω

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

SMC 50 Ω

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

SMG 50 Ω

  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

SMB 75 Ω

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

SSMB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

SSMC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

1.6-5.6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

1.0-2.3 DIN 47297 50 Ω

  . . . . . . . . . . . . . . . . . . . . . . 154

1.0-2.3 DIN 47297 75 Ω

  . . . . . . . . . . . . . . . . . . . . . . 156

Inserts Coax 1.0-2.3 DIN 41626-T2 50 Ω

. . . . . . . . . . 160

Inserts Coax 1.0-2.3 75 Ω, interm. 50 Ω

  . . . . . . . . . . 166

Inserts Coax 0.8-2.7 DIN 41626-T2 75 Ω

. . . . . . . . . . 168

Inserts Coax D-Sub . . . . . . . . . . . . . . . . . . . . . . . . . . 170

Inserts Power DIN 41626-T1 / D-Sub. . . . . . . . . . . . . 172

Inserts High Voltage DIN 41626-T2  . . . . . . . . . . . . . . 174

Inserts Mini-Coax  . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

BNC 50 Ω

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180

BNC 75 Ω

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196

TNC 50 Ω

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204

TNC 75 Ω

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

N 50 Ω

  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220

N 75 Ω

  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238

QN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

SnapN  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250

4.3-10  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 258

4.1-9.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266

7-16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 274

SMA Reverse  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286

BNC Reverse 50 Ω

  . . . . . . . . . . . . . . . . . . . . . . . . . . 290

TNC Reverse 50 Ω

  . . . . . . . . . . . . . . . . . . . . . . . . . . 292

Micro-RF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296

UHF  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304

Mini-UHF  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 306

FME  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 308

Microdot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 310

C 50 Ω

  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 312

MHV (High Voltage BNC) . . . . . . . . . . . . . . . . . . . . . . 314

SHV (Safe High Voltage)  . . . . . . . . . . . . . . . . . . . . . . 316

HV 4-10 (High Voltage C). . . . . . . . . . . . . . . . . . . . . . 318

HN (High Voltage N)  . . . . . . . . . . . . . . . . . . . . . . . . . 320

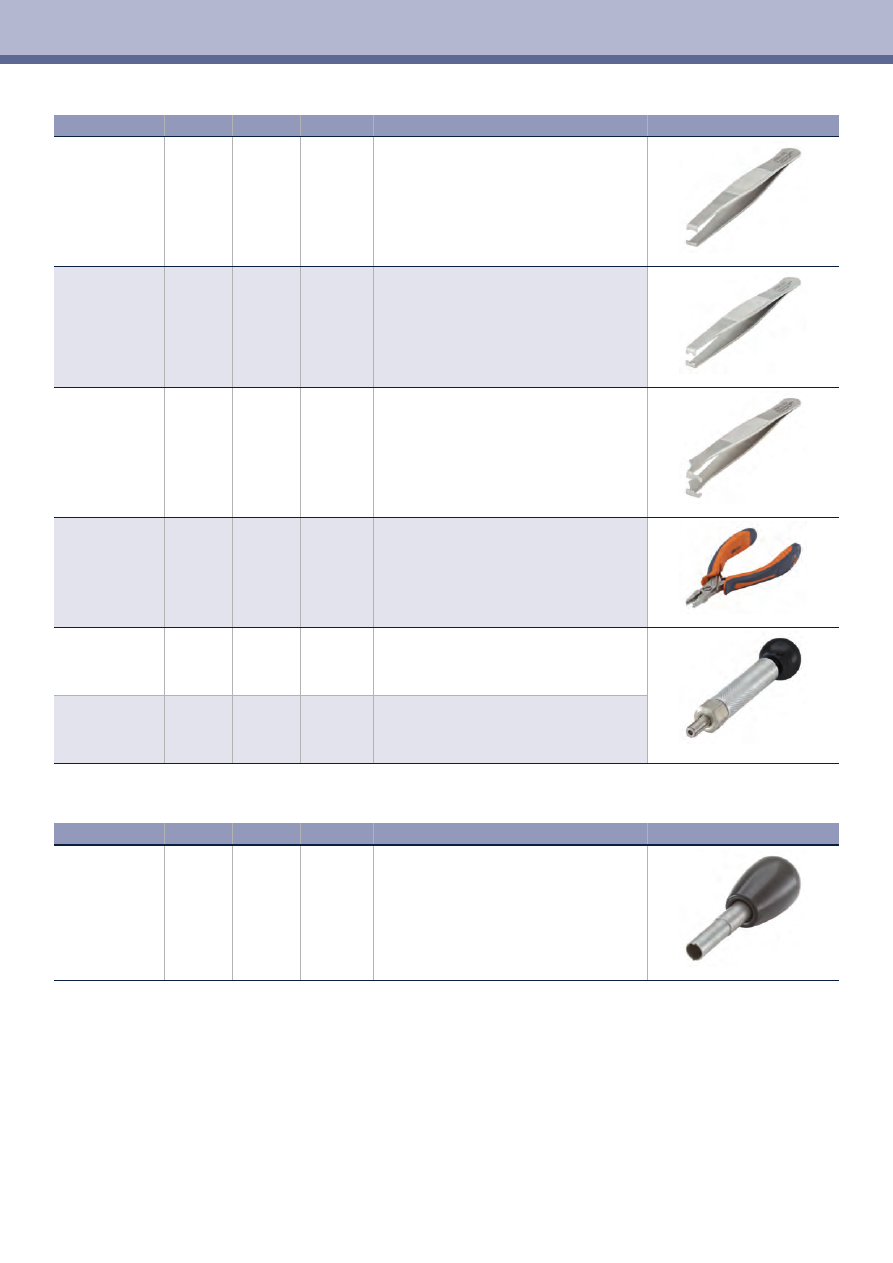

Tools .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 322

Packaging, Index .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 330

Compan

y

Profile

4

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Rosenberger is one of the worldwide leading suppli-
ers for controlled impedance and optical connectivity
solutions, system components for mobile communi-
cation networks, data centers and test & measure-
ment and high voltage contact systems.

A global network of Rosenberger research & develop-
ment and production centers provides innovation, op-
timized cost structure and outstanding local customer
service.

Rosenberger Global Network

Rosenberger ist einer der weltweit führenden Anbie-
ter von impedanzkontrollierter und optischer Verbin-
dungstechnik, Systemkomponenten für Mobilfunk,
Datenzentren und Messtechnik und Hochvolt-Kon-
taktsystemen für Fahrzeuge.

Ein globales Netzwerk von  Rosenberger-Entwick-
lungs- und Fertigungszentren bietet Innovation,  opti-
mierte Kostenstrukturen und lokalen Kundenservice.

USA

Rosenberger North America



f

Plano TX



f

Akron PA



f

Albuquerque NM



f

Pennsauken NJ

Rosenberger Site Solutions, LLC.
Lake Charles LA

Brazil

Rosenberger Domex Telecom Ltda
Caçapava-São Paulo

Chile

Rosenberger Sudamerica Ltda
Santiago

Company Profile

5

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Germany

Headquarters
Rosenberger Hochfrequenztechnik GmbH & Co. KG
Fridolfing



Rosenberger OSI GmbH & Co. OHG
Augsburg

Rosenberger Messtechnik GmbH
Radeberg

Hörl Kunststofftechnik GmbH & Co. KG
Laufen

Denmark

Rosenberger Danmark a/s
Birkerød

United Kingdom

Rosenberger Micro-Coax Ltd.
Aldermaston

China

Rosenberger
Asia Pacific Electronic Co. Ltd



f

Beijing



f

Dianshan Hu



f

Dongguan

India

Rosenberger
Electronic Co. India Pvt Limited



f

Manesar



f

Goa

Sweden

Rosenberger Sverige AB
Solna

Spain

Rosenberger Telecom, S.A.
Alcorcón-Madrid

Hungary

Rosenberger Magyarország Kft.



f

Jászárokszállás



f

Taksony

France

Rosenberger France
Eckbolsheim

Italy

Rosenberger Italia
Concorezzo-MB

Company Profile

Compan

y

Profile

6

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Rosenbergers mission is to be counted among the
technology and innovation elite of his sector. The
most modern manufacturing technology, the highest
possible levels of efficiency in production and con-
tinuous development are our core competence and
guarantee not just fast delivery and strict adherence
to delivery dates, but also facilitate the highest de-
mands on the product quality.

Of course, we see our customers as our co-opera-
tion and development partners in order to offer the
best possible products for various applications and
markets.

Rosenberger hat den Anspruch, zur Technologie- und
Innovationselite der Branche zu zählen. Modernste
Fertigungstechnologien, höchstmögliche Effizienz in
der Produktion und kontinuierliche Weiterentwick-
lung der Kernkompetenzen gewährleisten nicht nur
schnellen Liefereinsatz und bestmögliche Termin-
treue, sondern erlauben auch höchste Ansprüche an
die Produktqualität.

Kunden schätzen Rosenberger als Kooperations- und
Entwicklungspartner, um anwendungs- und marktge-
rechte Produkte anbieten zu können.

Competences & Technology

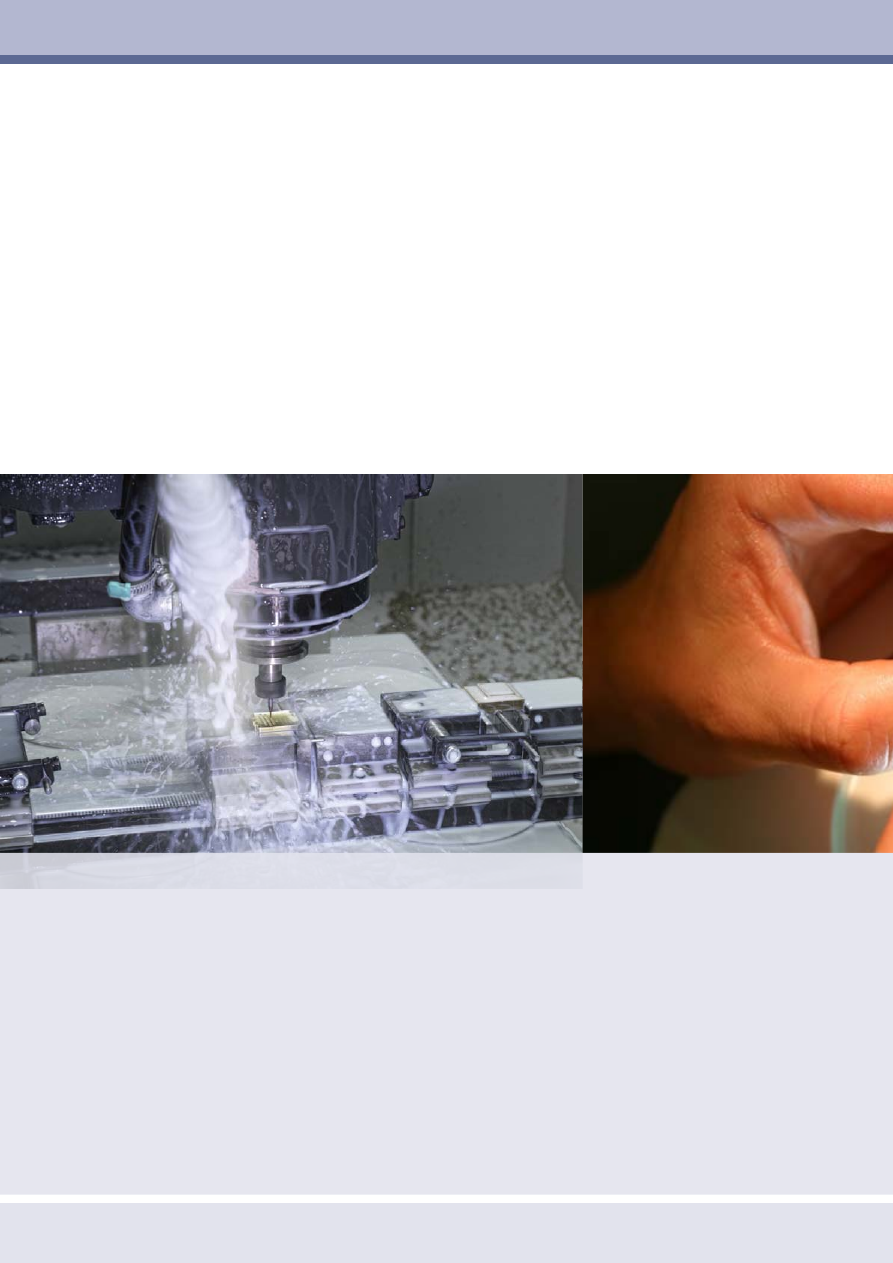

Production

Complete in-house production guarantees Rosenberger develop-
ment and optimization scope in key manufacturing technologies
– machining and punching/stamping. With its own electroplating
facilities and its own injection molding and cable fabrication facili-
ties, Rosenberger exploits the benefits of complete in-house pro-
duction and can quickly manufacture newly developed, innovative
products in the required quantities.

Turned, milled, punched and stamped and formed components
of different materials, with and without surface finishes, small or
large quantities – Rosenberger has the technologies to quickly
and reliably manufacture these parts to the required level of
precision.

Produktion

Die durchgängige Eigenfertigung ermöglicht Rosenberger in den
wesentlichen Technologien - spanabhebende Fertigung und
Stanz-Technik – das Knowhow immer weiter zu entwickeln und
zu optimieren. Mit eigenen Galvaniken, Kunststoffspritzguss- und
Kabelkonfektionsanlagen nützt Rosenberger Vorteile und Flexibili-
tät einer durchgängigen Produktion im eigenen Hause.

Dreh-, Fräs-, Stanzteile und Stanzbiegeprodukte aus unter-
schiedlichen Werkstoffen, mit oder ohne Oberfläche, kleine oder
große Stückzahlen – Rosenberger verfügt über Technologien, um
Teile mit der entsprechenden Präzision schnell und zuverlässig
herzustellen.

Company Profile

7

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Plating Technology

Whether corrosion protection, optimized conductivity or other technical
and physical features, our components are quickly and flexibly electro-
plated in the in-house electroplating plant. Environmental protection in
surface coating is a significant issue, where emphasis is placed on saving
resources, recycling and energy efficiency just as it is in production.

Oberflächentechnologie

Ob Korrosionsschutz, optimierte Leitfähigkeit oder andere technische und
physikalische Anforderungen, in der hauseigenen Galvanik werden unsere
Bauteile flexibel und schnell galvanisch beschichtet. Umweltschutz in der
Oberflächenbeschichtung ist ein zentrales Thema, bei dem, wie auch in
der Produktion, größter Wert auf Ressourcenschonung, Recycling und
Energieeffizienz gelegt wird.

Company Profile

Compan

y

Profile

8

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Research & Development

Scientific based high frequency know-how enables us to con-
tinuously improve existing products and to design target-orient-
ed innovative products – from standard products or customer
specific solutions to high-precision connectors for challenging
test and measurement applications. Numerous patents are
testament to Rosenberger’s innovation and creativity.

Forschung & Entwicklung

Fundiertes, wissenschaftlich begründetes HF-Knowhow bildet
die Basis, bestehende Produkte zu optimieren und zielgerichtet
neue, innovative Produkte zu entwickeln – von Standard-Pro-
dukten über kundenspezifische Lösungen bis hin zu Steckver-
bindern für Präzisionsanwendungen in der industriellen Mess-
technik. Zahlreiche Patente belegen unser Innovationspotential.

Assembling

As a global supplier of high-frequency and fiber optic con-
nector solutions, Rosenberger operates many manufacturing
and assembly locations around the world for connectors,
cable assemblies and cable fabrication.

Montage

Als Global Player von Hochfrequenz- und Fiberoptik-Verbin-
dungslösungen betreibt Rosenberger an vielen Standorten
weltweit eigene Fertigungslinien zur Montage von Steckver-
bindern, Kabelbaugruppen und Kabel-Konfektionierung.

Company Profile

9

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

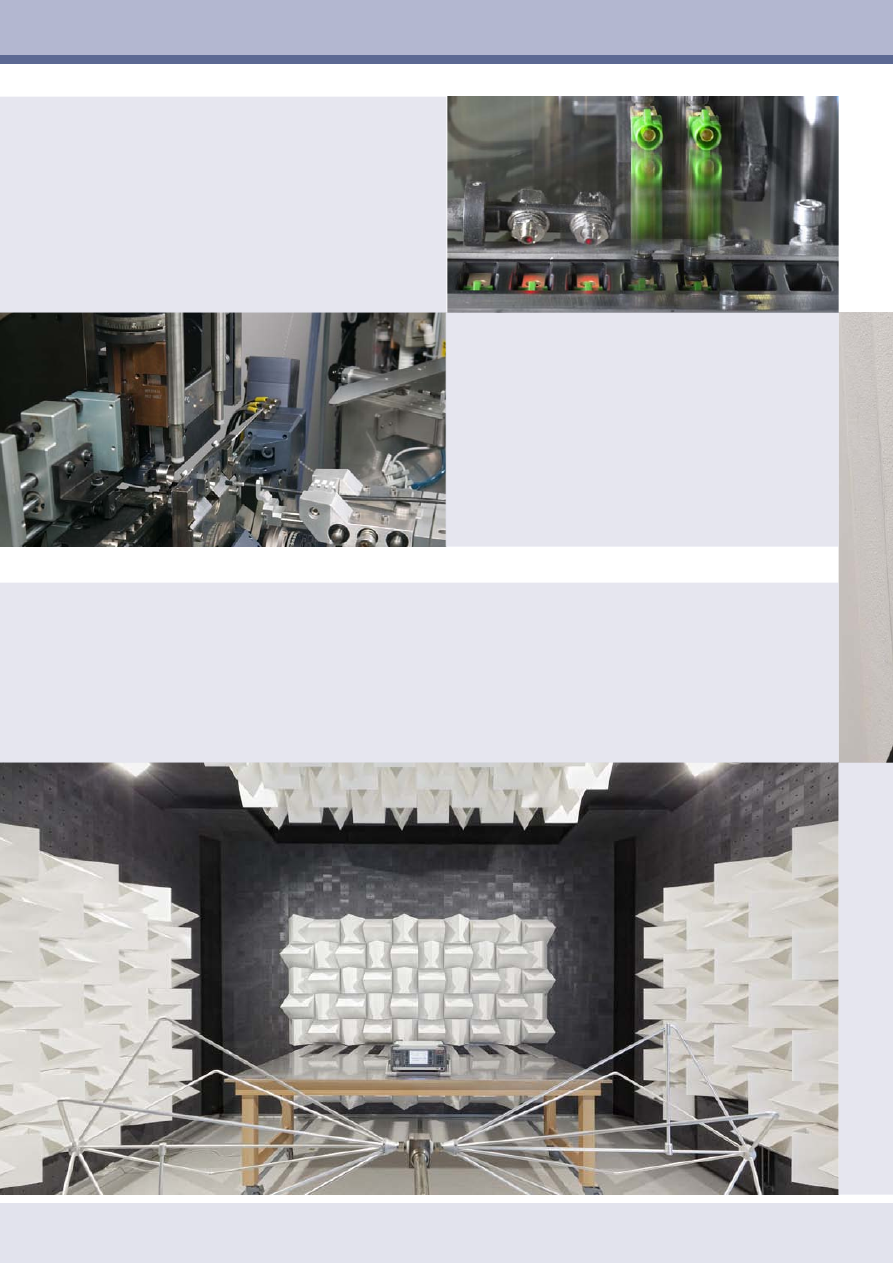

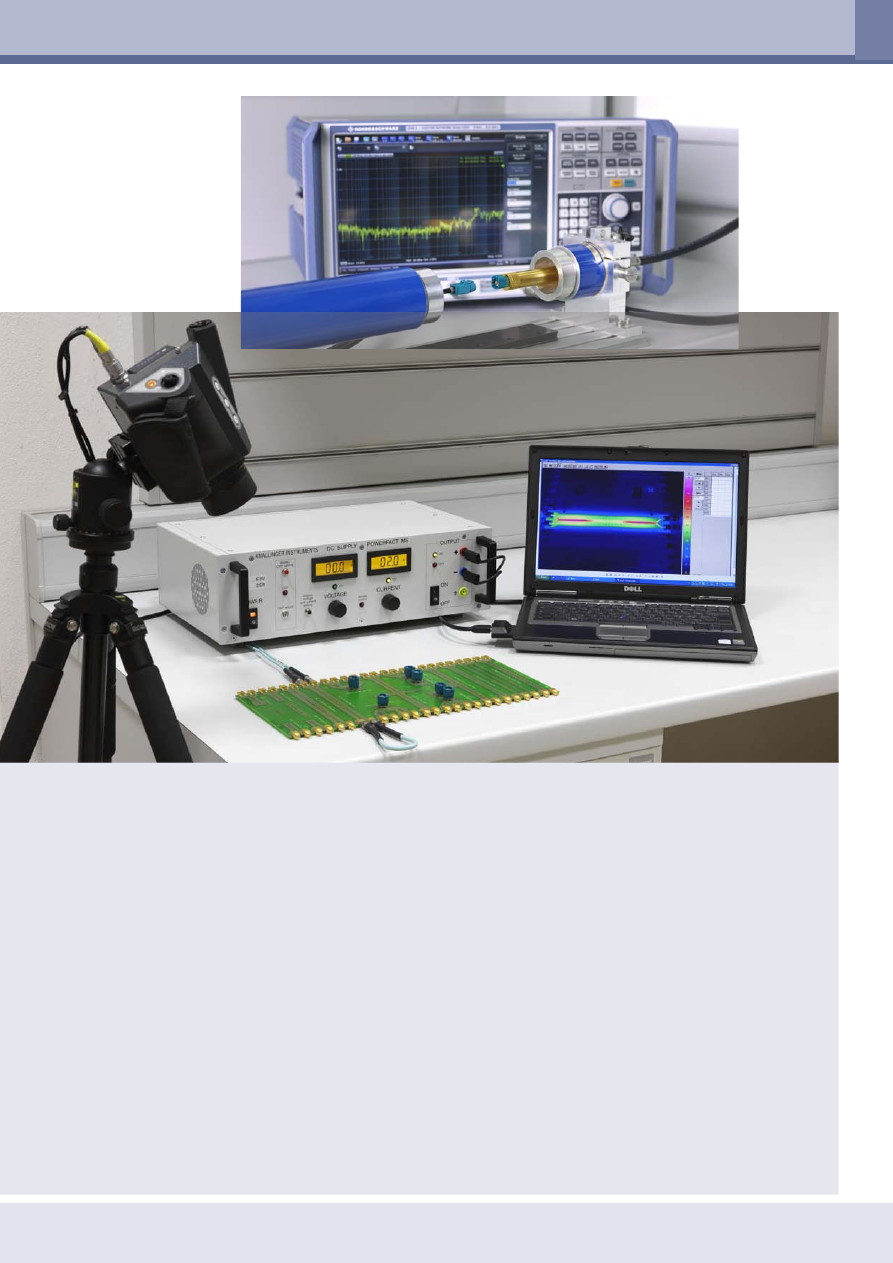

Testing and Qualification

The use of connectors sets high standards on the manufacturing properties with respect to ruggedness and reli-
ability. All products from Rosenberger are accompanied in all stages of product development by the Test laboratory.
From the prototype to series production, the connectors are tested using the latest technology. Using the EMC lab,
best simulation and analysis equipment and practices, the knowledge gained is applied immediately in the respective
departments.

Since 2013 we are accredited as a calibration laboratory according DIN EN ISO/IEC 17025:2005 for electrical mea-
surements/high frequency measurements: RF-Impedance (reflection factor), as well as Rosenberger is a member of
the "Deutschen Kalibrierdienst", a part of PTB.

Prüfung & Qualifikation

Alle Produkte von Rosenberger werden in allen Stadien der Produktentstehung, durch das Prüflabor begleitet. Vom
Prototyp bis hin zur Serienreife werden die Steckverbinder mit neuester Prüftechnik untersucht. Ausgestattet mit
einem EMV-Messlabor und bestem Simulations- und Analyseequipment fließen die gewonnenen Erkenntnisse sofort
in die jeweiligen Fachabteilungen ein.

Seit 2013 ist unser Kalibrierlabor nach DIN EN ISO/IEC 17025:2005 akkreditiert für elektrische Messgrößen/Hoch-
frequenzmessgrößen: HF-Impedanz (Reflexionsfaktor). Zudem ist Rosenberger Mitglied im Deutschen Kalibrierdienst
(DKD) im Gremium der PTB.

Company Profile

Compan

y

Profile

10

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Superior Quality

The quality of our products and services is an essential part of our corporate  strategy. Rosenberger’s quality philosophy is not just to
optimize components and products, but to continuously improve and optimize all processes to ensure customer satis faction: from
product development, planning, purchasing, production, sales, logistics and service to environmental policy – all in all, to offer maxi-
mum benefit to our customers all over the world.

Responsibility for quality also means being proactive in protecting our environment and natural resources. We endeavour to avoid or
minimize environmental pollution – even beyond the requirements of legal regulations whenever possible.

Ausgezeichnete Qualität

Die hohe Qualität unserer Produkte und Serviceleistungen ist ein grundlegender Bestandteil unserer Unternehmensstrategie. Die
Rosenberger-Qualitätsphilosophie beinhaltet nicht nur die Optimierung aller einzelnen Produkte, sondern auch die kontinuierliche und
abteilungsübergreifende Verbesserung und Optimierung aller Unternehmensprozesse: von der Produktentwicklung über Planung,
Einkauf, Produktion, Vertrieb, Logistik bis hin zur Umweltpolitik – mit dem Ziel, allen unseren Kunden weltweit größtmögliche Kundenzu-
friedenheit zu bieten.

Verantwortung für Qualität bedeutet auch umweltbewusstes Handeln und Schutz der natürlichen Ressourcen. Unser Ziel ist es, eine
Verschmutzung der Umwelt zu vermeiden, beziehungsweise auf ein Minimum zu beschränken – möglichst deutlich unterhalb der ge-
setzlich erlaubten Grenzwerte.

Environmental

Environmentally-conscious actions and protection of natural resources are professed company objectives at Rosenberger. A sustain-
able and careful approach to protecting our environment, avoidance of unnecessary consumption and environmentally responsible use
of raw materials are primary concerns. Rosenberger has been certified to ISO 14001 since 1998.

Umwelt

Umweltbewusstes Handeln und Schutz der natürlichen Ressourcen sind erklärtes Unternehmensziel von Rosenberger. Der nachhalti-
ge und behutsame Umgang mit unserer Umwelt und ein sparsamer und ökologischer Einsatz notwendiger Rohmaterialien stehen im
Vordergrund. Rosenberger wurde bereits 1998 nach ISO 14001 zertifiziert.

Connectors and cable assemblies manufactured by Rosenberger correspond to the following European Directives:

Die von Rosenberger gelieferten Steckverbinder und Kabel-Assemblies sind mit  folgenden EU-Richtlinien konform:



f

2011/65/EU – Restriction of the Use of Certain Hazardous Substances in  Electrical and Electronic Equipment (

RoHS2

)



f

2012/19/EU – Waste Electrical and Electronic Equipment (

WEEE2

)



f

2003/11/EG and 2000/53/EC – End of Life Vehicle (

ELV

)



f

IEC 61760-1 – max. soldering temperature +260 °C for 10 sec. for PCB connectors

Quality – Environment – Product Compliance

Company Profile

11

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Product Compliance

Rosenberger monitors and supervises all production, quality and logistic processes with the aim of ensuring compliance with customer
requirements.

Our solutions are based on integrated and flexible product compliance and include material and product reliability and safety, recycling,
reuse and contractual inspections. Our staff is made aware of the product-compliance problems resulting from environment legislation
so as to "live and experience" implementation of them and compliance with them.

Produkt-Compliance

Rosenberger überwacht und kontrolliert die gesamten Produktions-, Qualitäts- und Logistikprozesse mit dem Ziel, die Erfüllung der
Kundenanforderungen sicherzustellen.

Unsere Lösungen bauen auf eine integrierte und flexible Produkt-Compliance und beziehen Material- und Produktsicherheit, Recyc-
ling, Wiederverwendung sowie Vertragsprüfungen mit ein. Unsere Mitarbeiter sind für die aus der Umweltgesetzgebung resultierende
Produkt-Compliance-Problematik sensibilisiert, um deren Umsetzung und Einhaltung zu "leben".

Company Profile

Compan

y

Profile

12

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Communication & Site Solutions

As the leading manufacturer of reliable communication systems in landline
telecommunication, industrial and data system technology as well as for
aerospace engineering applications Rosenberger offers a comprehensive
range of products and services.

In addition to classical connection technology with RF connectors and
cable assemblies for communications engineering, miniaturized contacts
for cable-to-board or board-to-board connections on and between PCBs,
Rosenberger also offers innovative fiber-optic products and hybrid solutions.
Rosenberger offers PIM measurement devices for determining the passive
intermodulation performance in laboratories, production lines and in the field.

Communication & Site Solutions

Als Marktführer für verlässliche Kommunikationssysteme in Mobil- und
Festnetzkommunikation, Industrie- und Datentechnik sowie Luft- und Raum-
fahrt bietet Rosenberger ein umfangreiches Spektrum an Produkten und
Dienstleistungen.

Neben der klassischen Verbindungstechnik mit HF-Steckverbindern und
Kabelassemblies für die Nachrichtentechnik, miniaturisierten Kontakten für
Cable-to-Board- oder Board-to-Board- Verbindungen auf und zwischen
Leiterplatten, entwickelt Rosenberger innovative Fiber-Optik-Produkte und
Hybridlösungen. Zur Abrundung des Site Solution Portfolios bietet Rosen-
berger PIM-Messgeräte zur Ermittlung der passiven Intermodulationsperfor-
mance für Labor, Fertigung und Feldeinsatz.

Products & Markets

The Rosenberger product range covers RF connectors, components and accessories right up to cable as-
semblies. Renowned high-tech companies in fields such as cellular technology and telecommunications,
industrial measurement technology, automotive electronics, medical and industrial electronics or data systems
trust in the precision and quality of Rosenberger products. The custom machining center manufactures com-
ponents for sophisticated technical equipment and facilities.

Rosenberger service also incorporates design support and layout recommendations as well as electrical and
mechanical simulations and laboratory tests. Rosenberger manufactures complex job-order products on re-
quest.
For product information in detail please see our website, our online catalog or use our specific publications,
catalogs and brochures.

Das Rosenberger-Produktportfolio umfasst HF-Steckverbinder, -Komponenten und Zubehörteile sowie konfek-
tionierte Kabel. Namhafte HighTech-Unternehmen in Mobil- und Telekommunikation, industrieller Messtechnik,
der Automobil-Elektronik, Medizin- und Industrieelektronik oder Datentechnik setzen auf Präzision und Qualität
der Rosenberger Produkte. Der Bereich Maschinenbau fertigt Einzelteile für technisch anspruchsvolle Geräte
und Anlagen.

Rosenberger bietet neben individueller Kundenberatung, Unterstützung beim Design, Layout-Empfehlungen
sowie elektrische und mechanische Simulationen und Labortests. Zudem fertigt Rosenberger auf Kunden-
wunsch komplexe Lohnfertigungsteile.
Ausführliche Produktinformationen finden Sie auf unserer Website, im Online Katalog und in spezifischen Kata-
logen, Broschüren und Flyern.

Publications:



f

RF Coaxial Connectors Catalog



f

Site Solutions Catalog



f

PCB Connectors Flyer



f

Passive Intermodulation Analyzers Catalog

Company Profile

13

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Test & Measurement

Rosenberger is a dependable and precise development partner
in industrial measurement technology. Worldwide cooperation
with leading companies engaged in the electronic measurement
technology field demonstrates the trust in our research and de-
velopment, in our high-quality manufacturing and not least in our
customer-orientated service “Made in Germany”. For customized
solutions, Rosenberger offers the capability to provide cost-
optimized and timely solutions that complement and increase the
value of the measurement components.

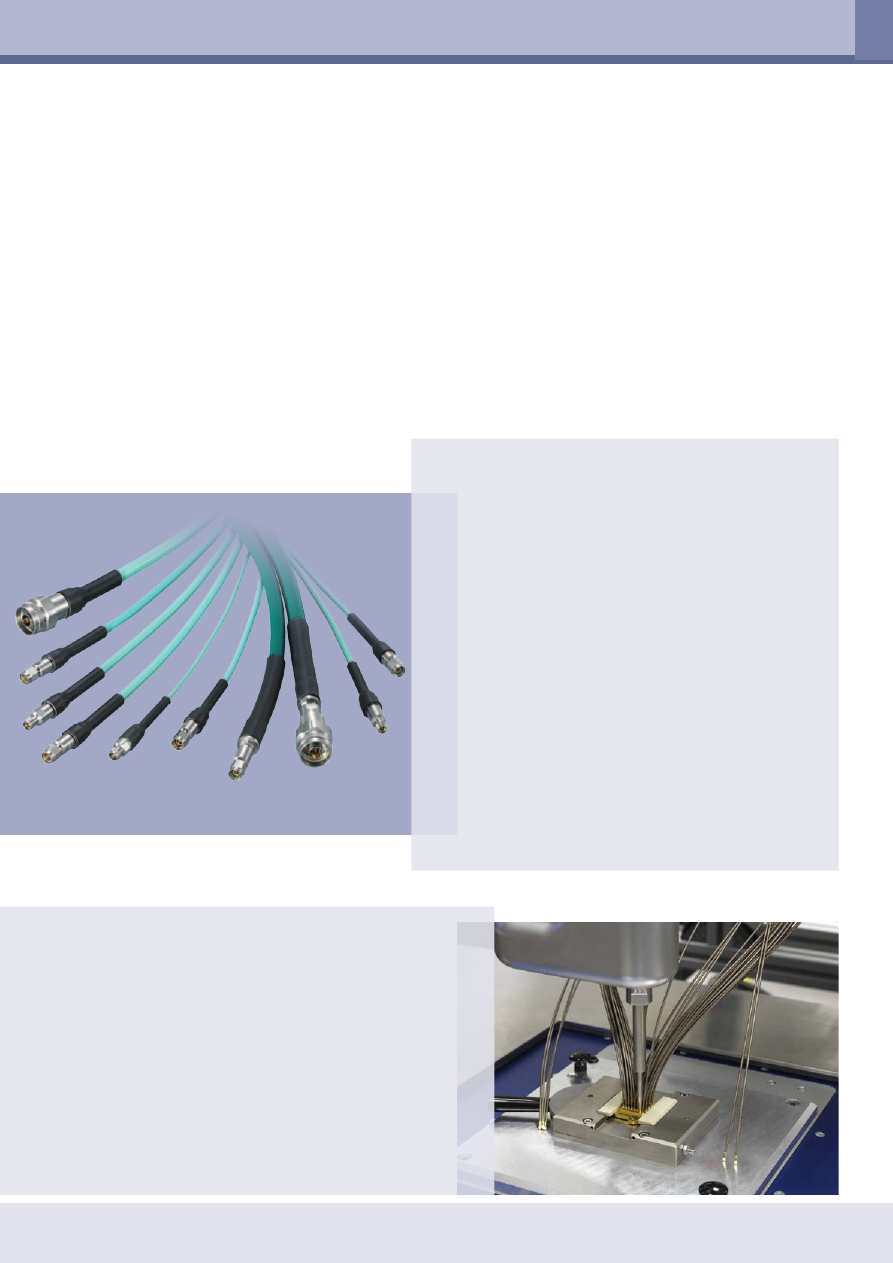

Rosenberger offers a comprehensive product range of calibration,
verification and gauge kits as well as test cables, interchangeable
port connector systems and a range of test components as well
as precision connector series.

Test & Measurement

Rosenberger gilt als zuverlässiger und präziser Entwicklungspart-
ner in der industriellen Messtechnik. Weltweite Kooperationen
mit führenden Unternehmen zeugen von Vertrauen in unsere
Forschung und Entwicklung, in unsere hochwertige Produktion
und nicht zuletzt in unseren kundenorientierten Service „made in
Germany“. Für kundenspezifische Lösungen bietet Rosenberger
die Fähigkeit, kostenoptimiert und zeitnah, Lösungen anzubieten
die den Wert ganzer Messkomponenten ergänzen und erhöhen.

Rosenberger bietet ein umfangreiches Produktspektrum an
Kalibrier-, Verifizier- und Gauge Kits sowie Testkabel, Wechsel-
port- und vielfältige Testkomponenten bis hin zu den gängigen
Präzisionssteckverbinder-Serien.

Publications:



f

Fiber Optic Catalog



f

FTTA Catalog

Publications:



f

Test & Measurement Catalog



f

Test Port Adaptors Flyer



f

Microwave Cable Assemblies Flyer



f

Solderless PCB Flyer



f

Multiport Catalog

Fiber Optics

You will find the right solution for almost every aspect of fiber optic cabling
in the comprehensive Rosenberger product range. Fiber optic connecting
systems from universal standard to highly specialized Laser connectors,
patch cables and device connection cables as well as fiber optic hous-
ings and Data-Center-Racks.

The portfolio offers a comprehensive range of accessories, tools and
includes support and cable management system. You can depend on the
uncompromising quality and maximum performance.

Fiber Optics

Für nahezu jeden Aspekt der Lichtwellenleiter-Verkabelung finden Sie
im umfangreichen Rosenberger-Produktsortiment eine Antwort. LWL-
Stecksysteme vom universellen Standard- bis zum hoch spezialisierten
Laser-Steckverbinder, über Patchkabel und Geräte-Anschlusskabel sowie
LWL-Gehäuse und Data-Center-Racks.

Umfangreiches Zubehör und Werkzeuge und der Kabel-Management-
Service runden das Programm ab. Auf kompromisslose Qualität und
maximale Performance können Sie sich verlassen.

Company Profile

Compan

y

Profile

14

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Medical & Industries

In the medical technology field, diagnostic imaging systems such as MRI
(magnetic resonance imaging), PET-CET (positron emission tomography),
CT (computer tomography), ultrasound and endoscopy are all key future
technologies. Rosenberger offers innovative connector solutions for these
applications. Industrial automation deals generally with specific solutions,
which are developed in cooperation with the customer. The diverse Rosen-
berger product range includes high frequency, high voltage, high current,
differential, fiber-optic and non-magnetic interface solutions.

Together with partners, Rosenberger also develops innovative system
solutions for industrial automation and M2M applications – automated
information and communication between electronic systems, machines and
equipments.

Medical & Industries

Im Bereich Medizintechnik sind vor allem bildgebende Verfahren wie Magne-
tresonanztomographie, PET-CT, CT, Ultraschall und Endoskopie die Schlüs-
seltechnologien der Zukunft. Rosenberger bietet für diese Anwendungen
innovative Verbindungslösungen.

Im Bereich Industries konzipiert Rosenberger – gemeinsam mit Partnern –
innovative Systemlösungen für industrielle Automatisierung und für M2M-
Anwendungen: automatisierter Informationsaustausch und Kommunikation
zwischen elektronischen Systemen, Maschinen, Automaten, Geräten und
Anlagen.

Das breit gefächerte Produktspektrum umfasst Hochfrequenz-, Hochspan-
nungs-, Hochstrom-, differentielle, fiberoptische und nicht-magnetische
Schnittstellenlösungen.

Automotive

As an innovative development partner of the automotive industry, Rosen-
berger supplies coded FAKRA connectors for standardized high-frequency
on-board applications in the vehicle. Dynamic development, continues with
technical innovations such as the introduction of stamped and formed tech-
nology, reproducible cable assembling or the impedance controlled Rosen-
bergerHSD® system, secure a market leadership position for Rosenberger.

At the moment, we are concentrating our know-how on the development
and manufacture of connection solutions for hybrid technology and electrical
mobility applications for data and power transmission.

Automotive

Als innovativer Entwicklungspartner der Automobilindustrie liefert Rosen-
berger kodierte FAKRA-Steckverbindungen für genormte hochfrequente
Anwendungen im Fahrzeug. Technische Neuerungen wie die Einführung der
Stanz-Biegetechnik, der reproduzierbaren Kabelkonfektion oder das impe-
danzkontrollierte RosenbergerHSD®-System führen zu einer dynamischen
Weiterentwicklung und sichern Rosenberger eine hervorragende Position im
Markt.

Derzeit konzentrieren wir unser Knowhow auf die Entwicklung und Fertigung
von Verbindungslösungen für Anwendungen in der Hybridtechnik und Elektro-
mobilität zur Daten- und Stromübertragung.

Publications:



f

FAKRA Catalog



f

RosenbergerHSD

®

 Catalog



f

Hochvolt Catalog



f

RoPD

®

 Flyer



f

MTD Flyer

Publications:



f

Medical & Industries Catalog



f

M2M Flyer

Company Profile

15

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Custom Machining Center

Rosenberger "Custom Machining Center" has developed into a specialist for customized, ready-to-install parts and
individual components. Our main competence is in the area of turning, drilling, cutting and gearing. By the implementa-
tion of the highest technical standards, our custom machining center has become a qualified partner for the drives and
commercial vehicle industry as well as for the machine and system builders, where all production stages can be taken
on should the customer wish.

We manufacture from the prototype right up to series production for the highest technical demands at a high verti-
cal range of manufacture. We support our customers in the component development stage, take on the raw material
procurement and deliver, when required, directly to the assembly line.

Custom Machining Center

Rosenberger Maschinenbau ist auf die Produktion von kundenspezifischen, verbaufertigen Einzelteilen und Komponen-
ten spezialisiert. Unsere Hauptkompetenzen liegen in den Bereichen Drehen, Bohren, Fräsen und Verzahnen. Durch die
Umsetzung von höchsten technischen Ansprüchen hat sich unser Maschinenbau zu einem qualifizierten Partner für die
Antriebs- und Nutzfahrzeugindustrie sowie für den Maschinen- und Anlagenbau entwickelt.

Wir fertigen vom Prototyp bis zu Serienprodukten für höchste technische Ansprüche bei hoher Fertigungstiefe. Wir un-
terstützen bereits bei der Bauteileentwicklung, übernehmen die Rohteilebeschaffung und liefern wenn gewünscht direkt
an das Montageband.

Company Profile

Compan

y

Profile

16

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

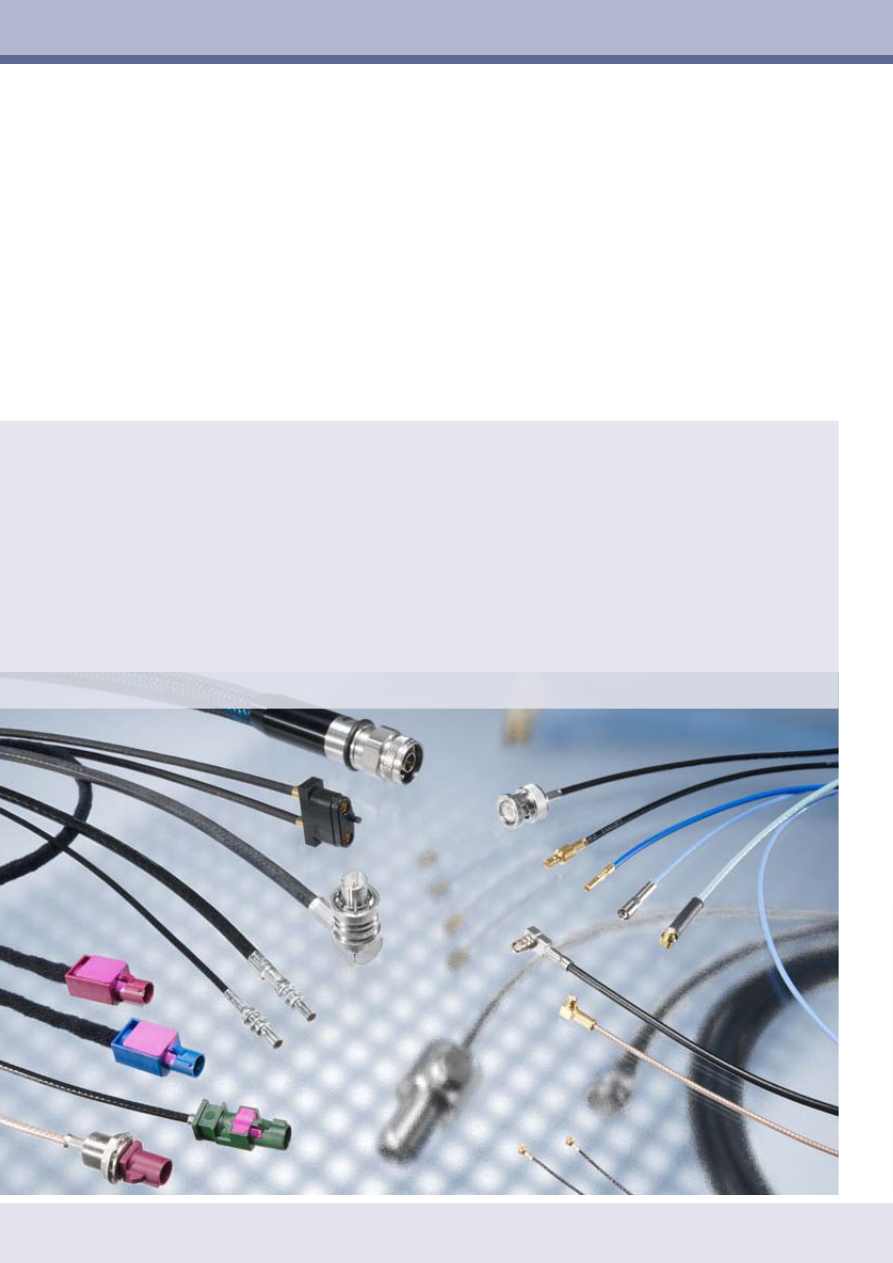

Cable and Cable Assemblies

Rosenberger offers a diverse range of RF complete
solutions and customized solutions including cable
assembling:



f

Flexible cables for wiring of electronic devices, building installation
and navigation systems



f

Microwave cables for precision cables for industrial test &
measurement



f

Semi-flexible cables and



f

Semi-rigid cables for splitter and filter systems, plug-in chassis systems



f

Corrugated cables for outdoor applications,
e.g. mobile antennas and cable TV



f

High voltage cables for power transmission in hybrid and electric
vehicles



f

Power data cables for data communication and power transmis-
sion in LEV, e.g. scooters, bikes and Pedelecs as well as electrical
wheelchairs.

Rosenberger bietet vielfältige HF-Komplettlösun-
gen und kundenspezifische Lösungen inklusive
Kabelkonfektionierung:



f

Flexible Kabel für die Verkabelung z.B. von Endgeräten,
Gebäudeinstallationen und Navigationssystemen



f

Mikrowellen-Kabel für Präzisionskabel in der industriellen Messtechnik



f

Semi-Flex-Kabel und



f

Semi-Rigid-Kabel für Verteiler-, Filter- und Einschubsysteme



f

Wellmantel-Kabel für die Verkabelung im Außenbereich,
z.B. Mobilfunkantennen und Kabelfernsehen



f

Hochvolt-Kabel für die Stromversorgung in Hybrid- und
Elektro-Fahrzeugen



f

Power-Data-Kabel für die kombinierte Strom- und Datenversor-
gung in LEV, z.B. Elektroroller, -fahrräder und Pedelecs sowie in
Elektrorollstühlen.

Rosenberger offers a comprehensive range of fabricated cables for the areas of communication, automotive
and measurement technology. Whether it is RF cables assemblies for mass production, low-priced cables,
very robust cables for outdoor applications, attractively priced laboratory test cables or high-precision test &
measurement cables – our top priority at Rosenberger is a careful selection of the best-quality materials as well
as excellent know-how.

Cable and Cable Assemblies

Für die Bereiche Kommunikation, Automotive und Messtechnik bietet Rosenberger ein umfangreiches An-
gebot an konfektionierten Kabeln an. Ob Lieferung von HF-Kabeln für Massenanwendungen, witterungsbe-
ständigen Kabeln für Außenanwendungen, preisgünstigen Laborkabeln oder Entwicklungen von Präzisions-
messkabeln für die Industrie – an oberster Stelle steht bei Rosenberger die sorgfältige Auswahl hochwertiger
Materialien und fundiertes Knowhow.

Company Profile

17

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Manual and Automated Cable Assembling

Rosenberger knows and masters every detailed step in the
overall assembling process. This is a prerequisite on the way to
partially and fully automated assembly. Rosenberger employs
all cable assembling processes and is therefore in a position to
manufacture everything in the range from an individual measure-
ment cable right up to large scale production.

Fully automated cable assembling starts in the product develop-
ment phase. The thought-out construction of a cable assembly
clears the way for automation. All process steps up to engineer-
ing design of fully automatic assembly machines are defined in
the concept phase.

Manuelle und automatisierte Kabelkonfektion

Je nach Anforderung, werden bei Rosenberger Kabel manuell
oder in teil- und vollautomatisierter Montage konfektioniert. Ro-
senberger wendet alle Verfahren der Kabel-Konfektion an und ist
daher in der Lage, von der einzelnen Messleitung bis zur Großse-
rie, die ganze Palette zu fertigen.

Eine vollautomatisierte Kabelkonfektion beginnt bereits in der
Produktentwicklung. Die durchdachte Konstruktion eines Kabel-
assemblies ebnet den Weg in die Automatisierung.

Bereits in der Konzeptphase werden alle Prozessschritte bis
zur Projektierung von vollautomatischen Montagemaschinen
festgelegt.

Microwave Cable Assemblies

Rosenberger offers a standard portfolio of flexible microwave cable
assemblies in defined lengths for applications up to 70 GHz, cus-
tomer-specific assemblies and solutions are available on request.

Outstanding characteristics are very high phase-stability and a high
number of mating cycles. The variety of cable types and con-
nector interfaces enables various industrial test & measurement
applications.

Mikrowellen Kabelassemblies

Für Anwendungen bis 70 GHz steht ein Standard-Spektrum an
Microwave Cable Assemblies in definierten Längen zur Verfügung,
kundenspezische Lösungen sind auf Nachfrage erhältlich.

Herausragende Eigenschaften der Kabelleitungen sind sehr hohe
Phasenstabilität sowie hohe Steckzyklen. Die angebotenen Kabel-
typen und Steckverbinder-Serien ermöglichen vielfältige Anwendun-
gen in der industriellen Messtechnik

Chip Test Systems

Rosenberger offers a wide range of multiport connections to
meet the ever challenging requirements of the semiconductor
test equipment industry. The electrical testing of highly-complex
cables for chip testers is undertaken by measurement robots
constructed by Rosenberger.

Chip-Testsysteme

Rosenberger bietet für die hohen Anforderungen in der Halblei-
termesstechnik eine Reihe von Multiport-Verbindungen an. Die
elektrische Prüfung der hochkomplexen Leitungen für Chip-Tester
erfolgt durch bei Rosenberger konstruierte Messroboter.

Company Profile

Compan

y

Profile

18

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

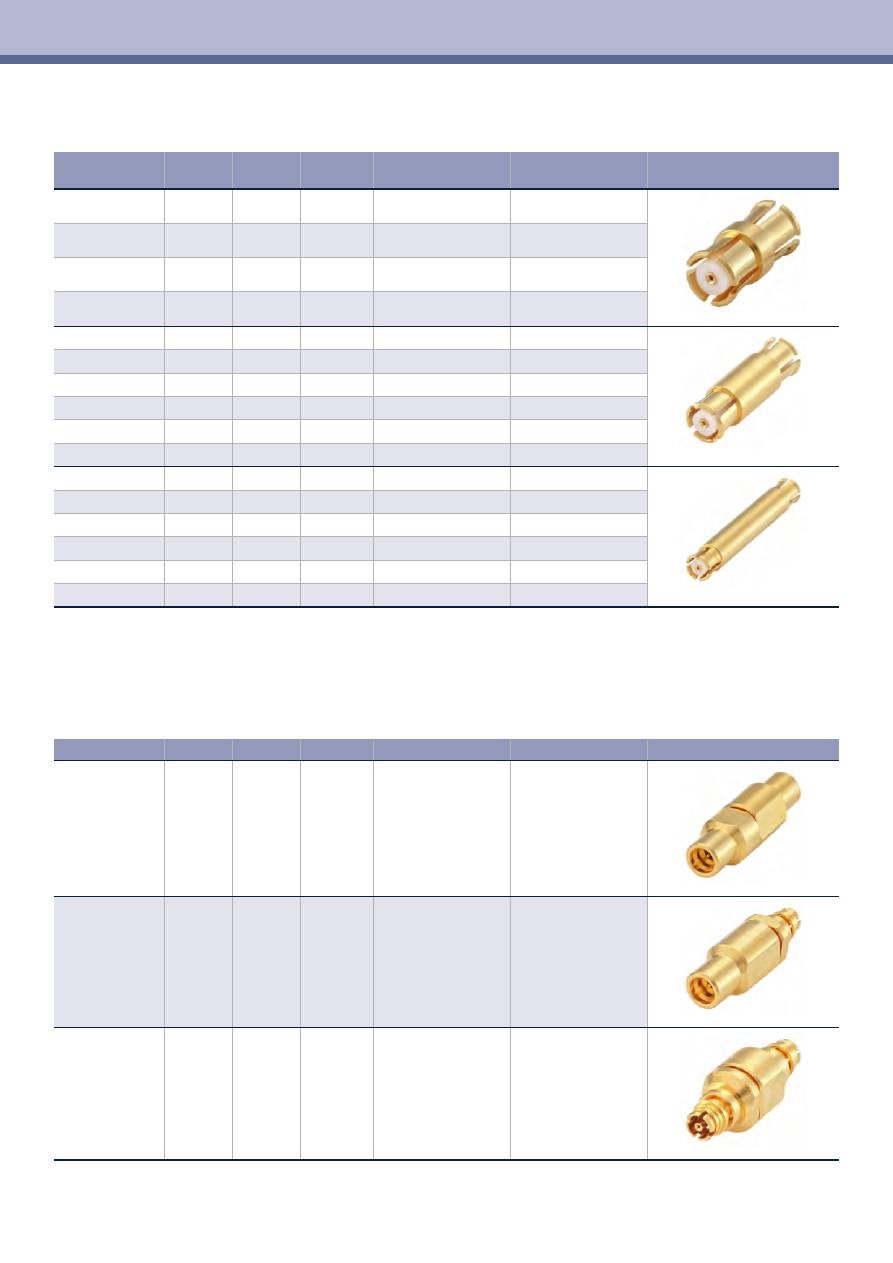

SMP, Longwipe-SMP and Mini-SMP coaxial connector series are available with different retention vari-
ants, main application fields are as PCB connectors and in board-to-board connections. Using adaptors,
so-called bullets, equalization of radial and axial misalignments is possible, maintaining constant electrical
characteristics. Bullets are available in different lengths to enable any board spacing e.g. from 7.94 mm
(Mini-SMP).

Die Koaxial-Steckverbinder-Serien SMP, Longwipe-SMP und Mini-SMP werden in verschiedenen Fest-
haltevarianten angeboten und vor allem als PCB-Steckverbinder und in Board-to-Board-Verbindungen
eingesetzt. Durch Verwendung von Adaptern, sogenannten Bullets, wird mechanischer Toleranzausgleich
ermöglicht bei weiterhin ausgezeichneten elektrischen Eigenschaften. Bullets sind in verschiedenen Längen
lieferbar, wodurch Leiterplattenabstände beispielsweise ab 7,94 mm (Serie Mini-SMP) möglich sind.

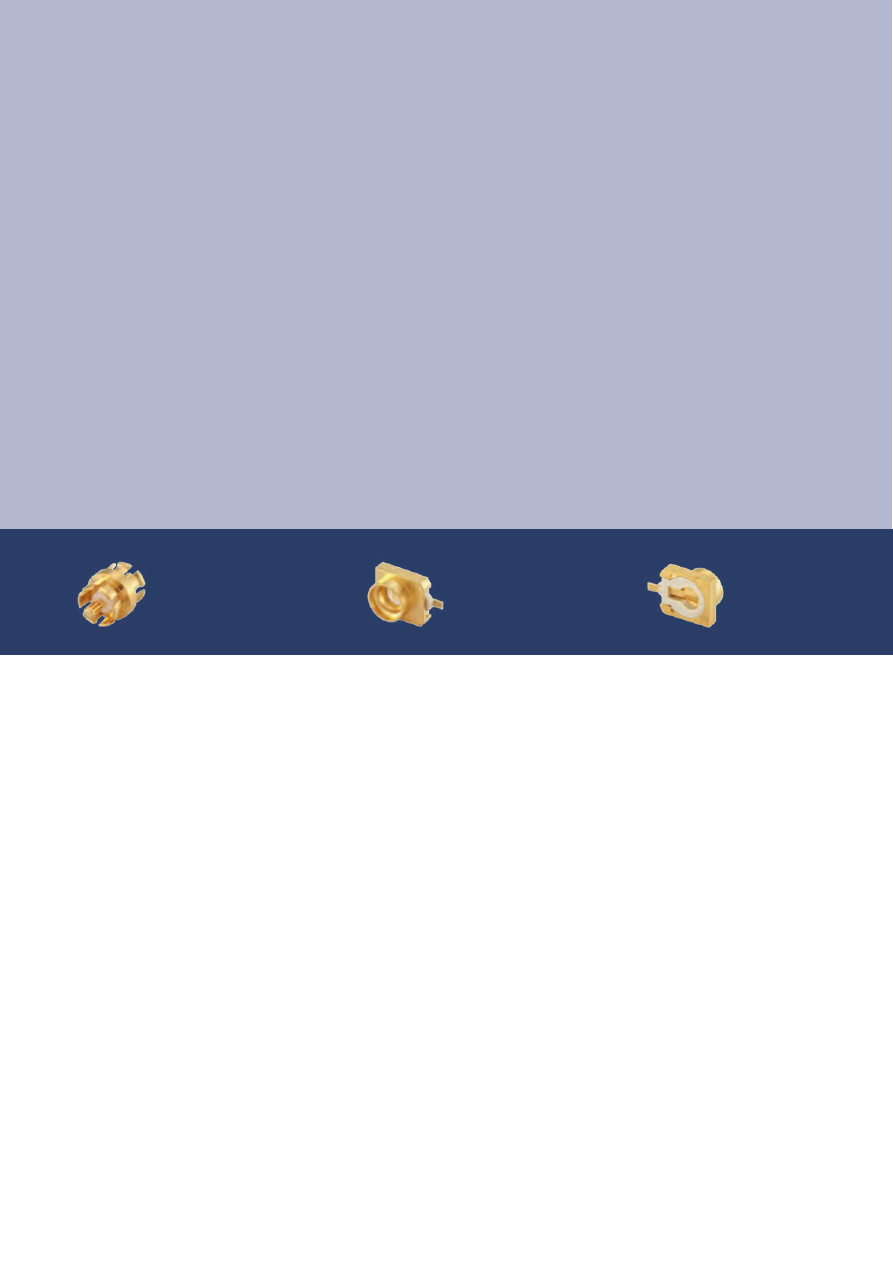

SMP, Longwipe-SMP, Mini-SMP

19

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

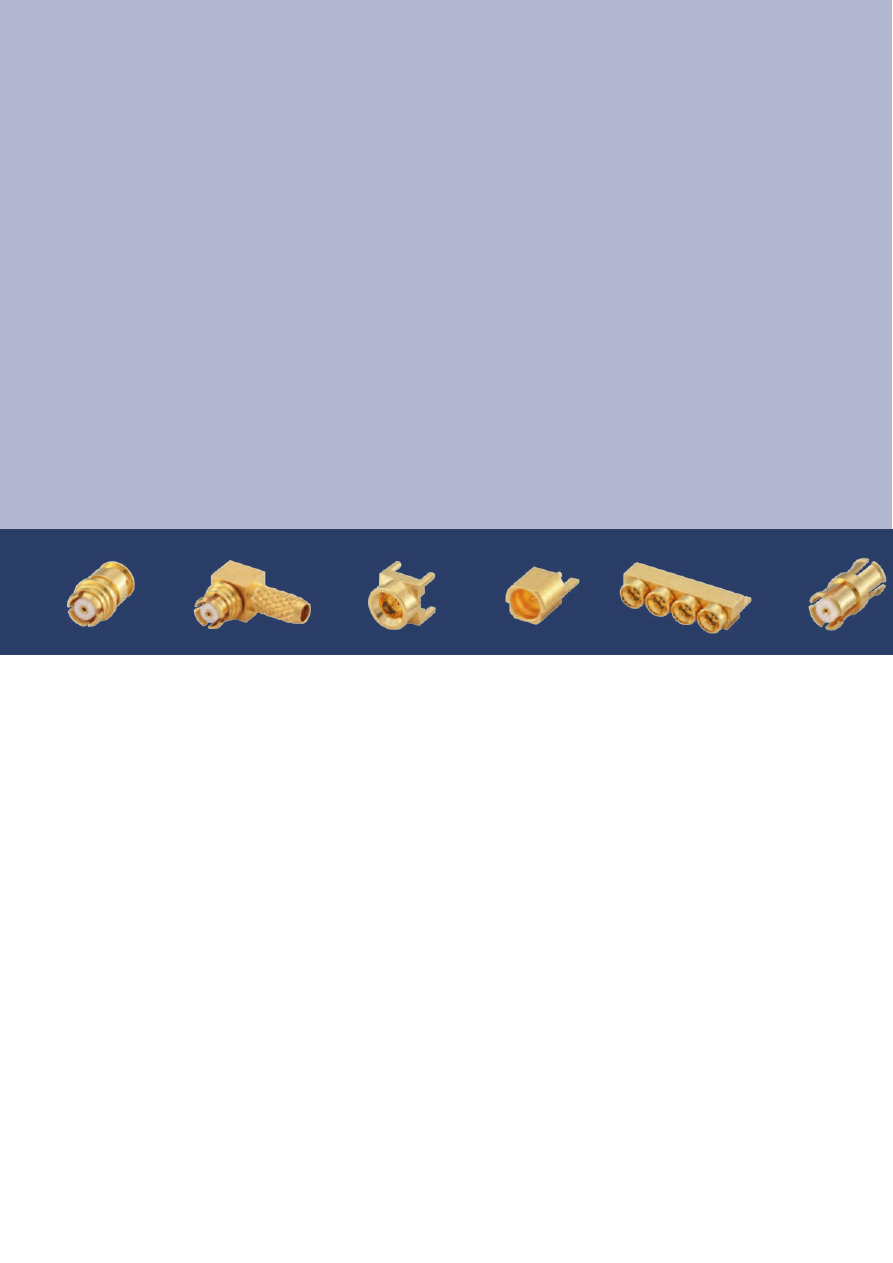

SMP

Longwipe-SMP

Mini-SMP

SMP



Longwipe-SMP



Mini-SMP

20

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

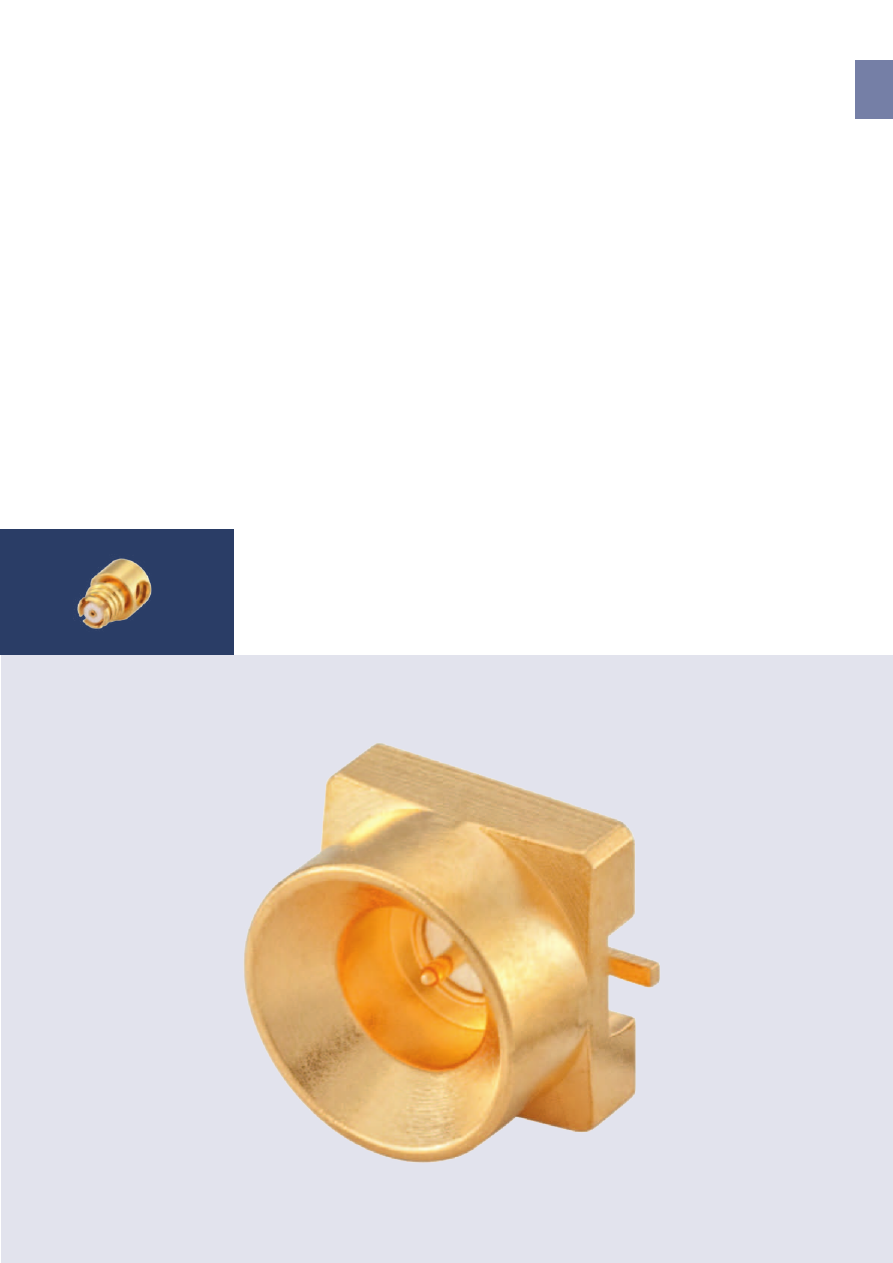

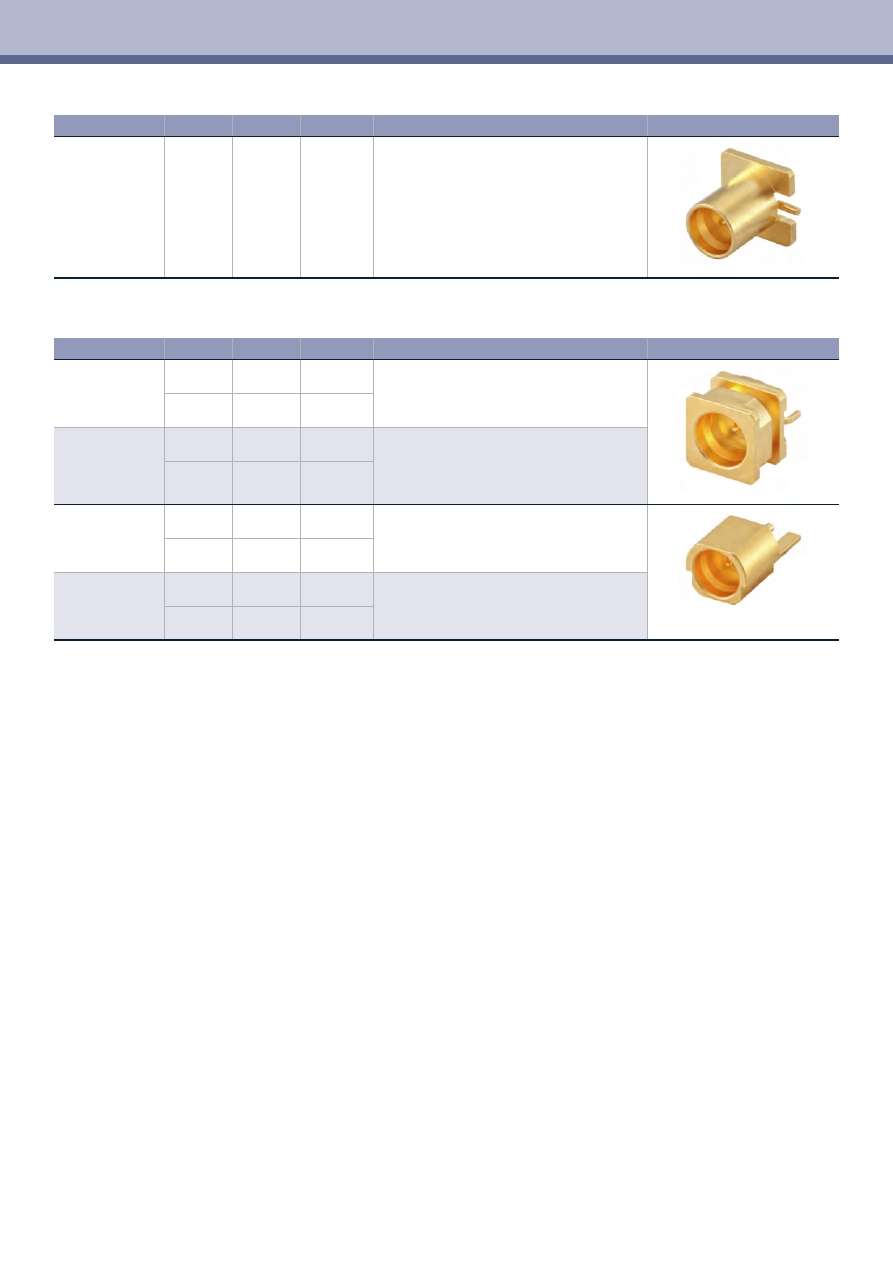

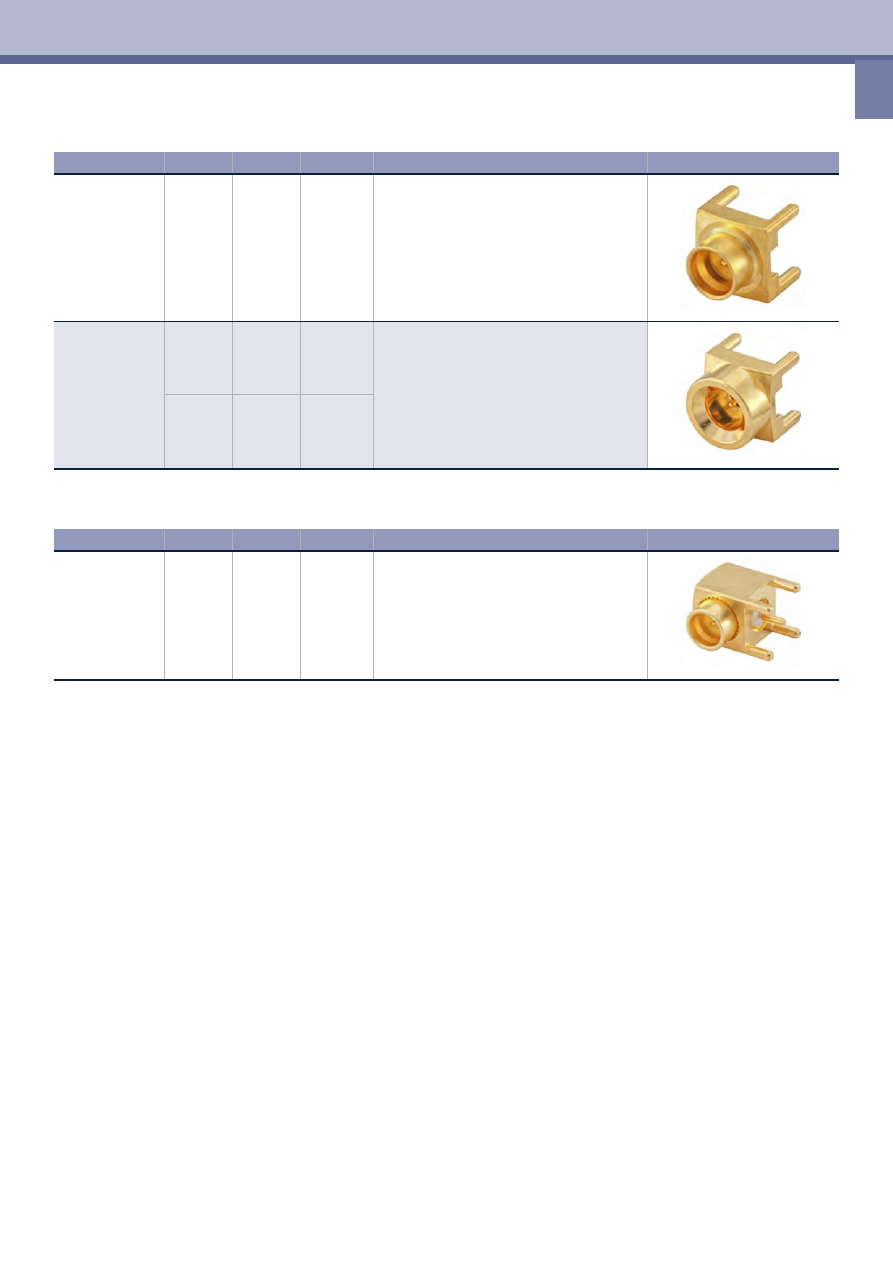

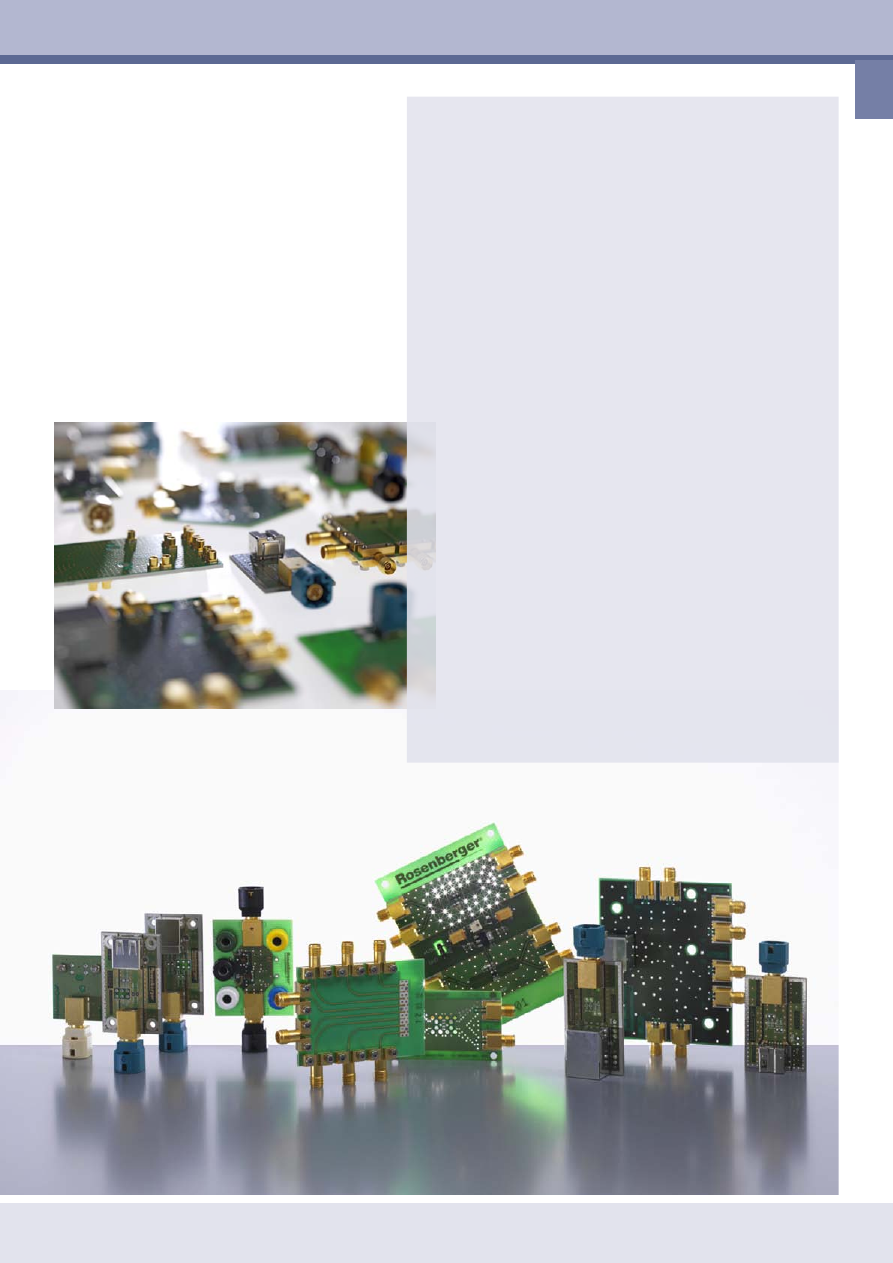

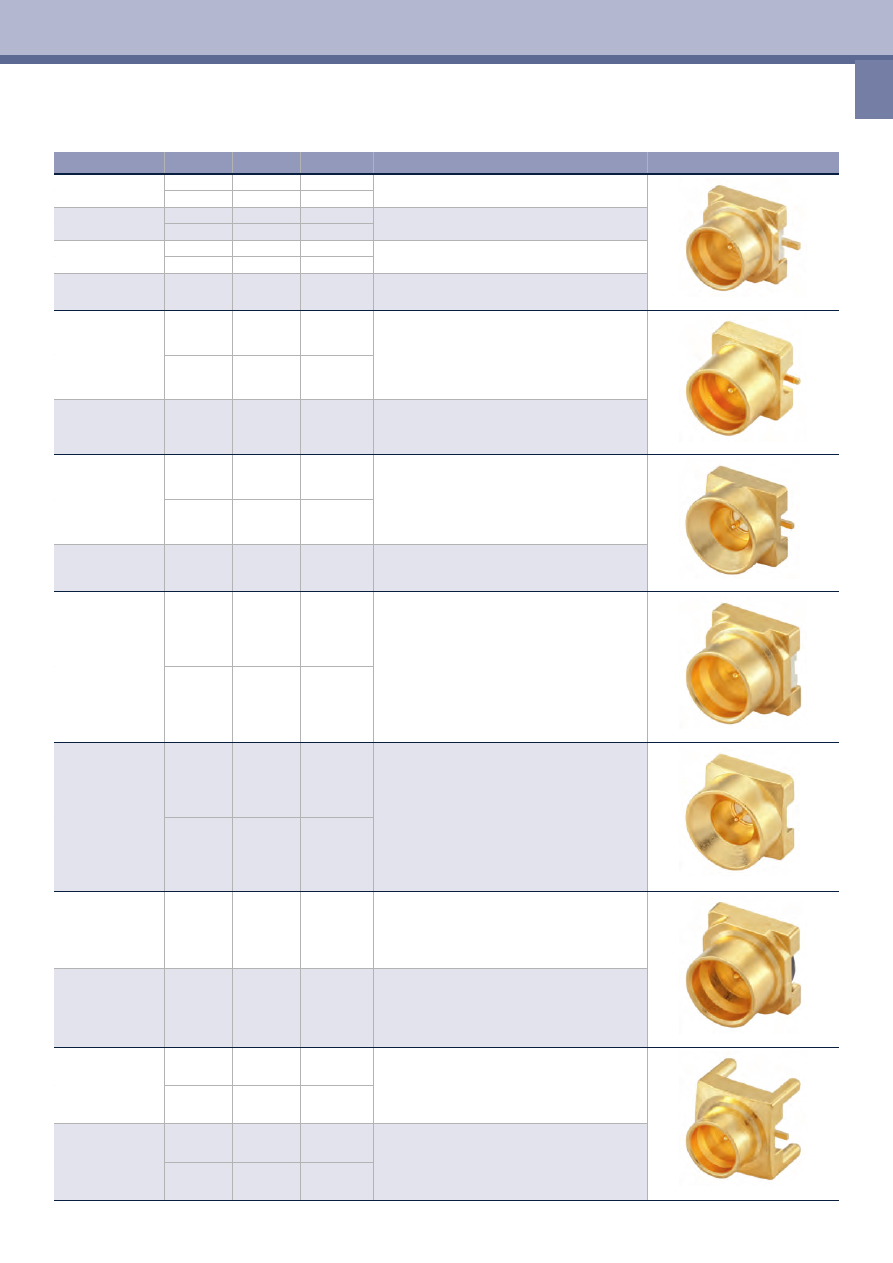

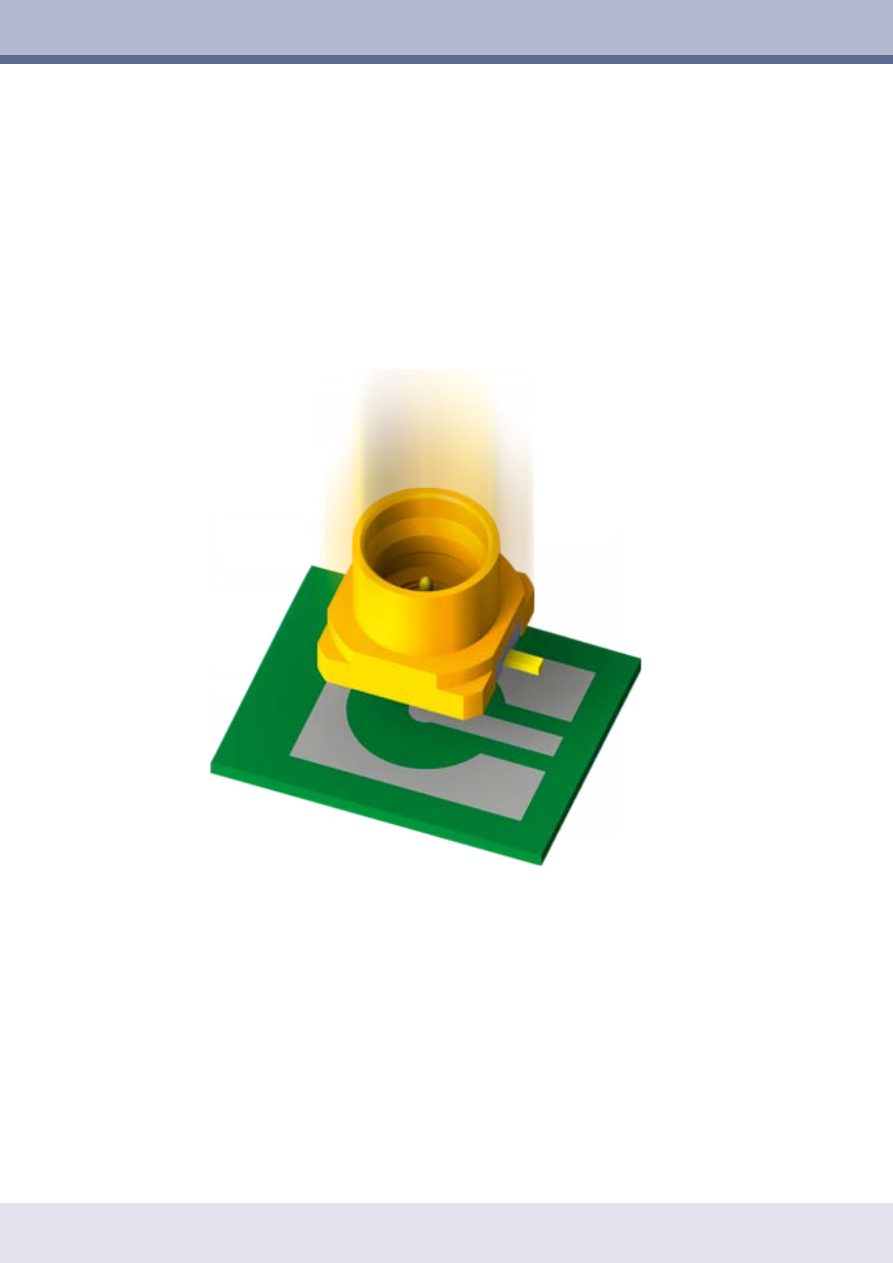

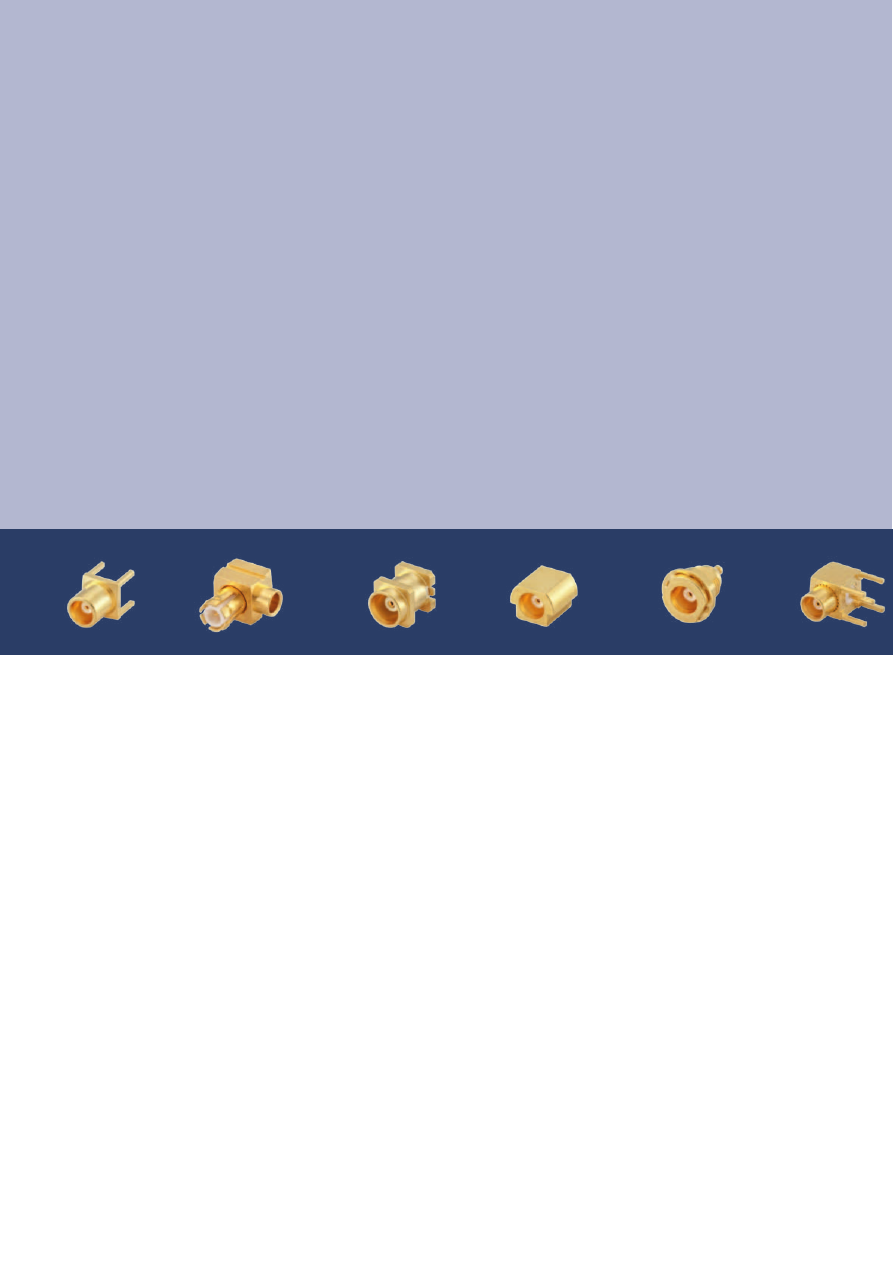

PCB Connectors

Leiterplatten-Steckverbinder

Rosenberger verfügt über eine breite Palette von koaxialen HF-Steckverbindern für PCB-Anwendungen.
Vielfältige Festhalte- und Montage-Varianten stehen zur Verfügung. Das Spektrum umfasst gerade und ge-
winkelte Cable-to-Board-Steckverbinder z.B. der Serien SMA, QMA, SMB oder MCX und zudem Board-to-
Board-Steckverbinder aller innovativen Koaxial-Serien wie SMP, Longwipe-SMP, P-SMP, FMC, Mini-SMP und
Micro-RF.

Die Surface-Mount-Technologie ermöglicht sehr gute Übertragungseigenschaften und automatische Montage
durch spezielle Tape & Reel-Verpackungen.
Wesentliche Merkmale sind, neben der geringen Board-to-Board-Abstände, der axiale und radiale Toleranz-
ausgleich, die verschiedenen Festhaltekräfte und ein schnelles und kostengünstiges Baugruppendesign.
Die Qualität der Surface-Mount-Anschlüsse ist abhängig von einer Vielzahl von Parametern, wie z.B. Substrat-
stärke und Board-Stack-up.

Rosenberger bietet maßgeschneiderte Footprints und Layoutempfehlungen für kundenspezifische
Anwendungen.

Rosenberger provides a wide range of RF coaxial connectors for PCB applications. A wide range of retention
and installation variants are available. The range incorporates straight and angled Cable-to-Board connections
for common standard RF series such as SMA, QMA, SMB or MCX as well as Board-to-Board connectors for
innovative coaxial series such as SMP, Longwipe-SMP, P-SMP, FMC, Mini-SMP and Micro-RF.

The surface-mount technology facilitates very good transmission characteristics and automatic installation
using the special tape & reel packaging.In addition to small Board-to-Board distances, essential characteris-
tics are equalization of radial and axial misalignments, the different holding forces and a fast and cost-effective
assembly design.
The quality of surface mount connections is dependent on several parameters, such as substrate thickness
and board-stack-up. Rosenberger offers tailor-made footprints and layout recommendations for customized
applications. The quality of surface mount connections is dependent on several parameters, such as substrate
thickness and board-stack-up.

Rosenberger offers tailor-made footprints and layout recommendations for customized applications.

PCB Connectors

21

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Retention Variants

Smooth bore

Sliding contact
For modular systems, backplane applications

Catchers mitt

Sliding contact with extended catching range
For modular systems, backplane applications

Limited detent

Medium-tight retention
For applications with low to medium mechanical loads: telecom-
munications and test and measurement applications

Full detent

Fixed retention, vibration resistant
For high mechanical loads, e.g. in aerospace applications

Festhaltevarianten

Smooth bore

Gleitender Kontakt
Für Einschubtechnik, Backplane-Anwendungen

Catchers mitt

Gleitender Kontakt mit erweitertem Fangbereich für lange Board-
to-Board-Verbindungen
Für Einschubtechnik, Backplane-Anwendungen

Limited detent

Mittelfeste Verrastung
Für Anwendungen mit geringer bis mittlerer mechanischer Bean-
spruchung: Telekom- und Messtechnik-Anwendungen

Full detent

Feste Verrastung, vibrationsstabil
Für hohe mechanische Beanspruchungen, z.B. für Anwendungen
in Luft- und Raumfahrt

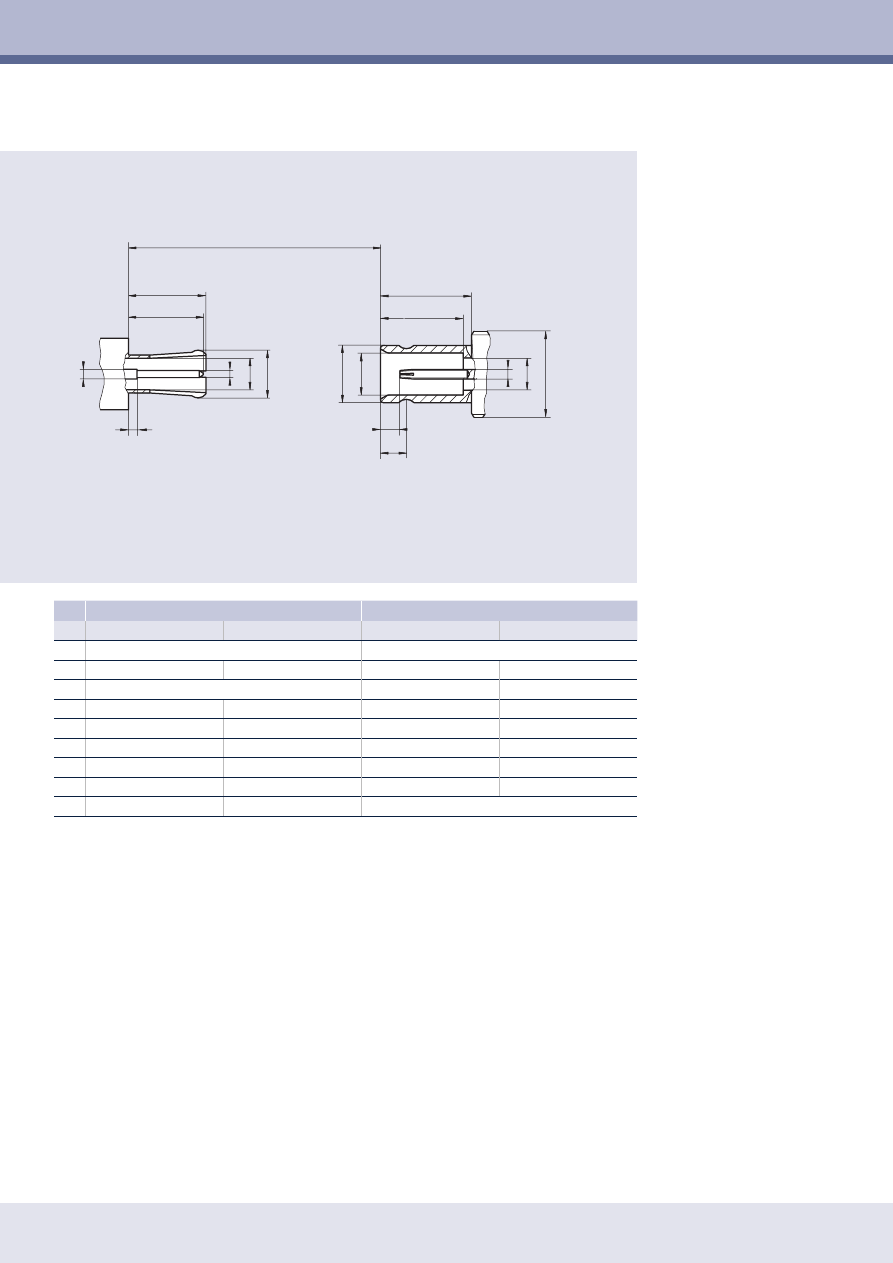

PCB Connectors

SMP



Longwipe-SMP



Mini-SMP

22

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

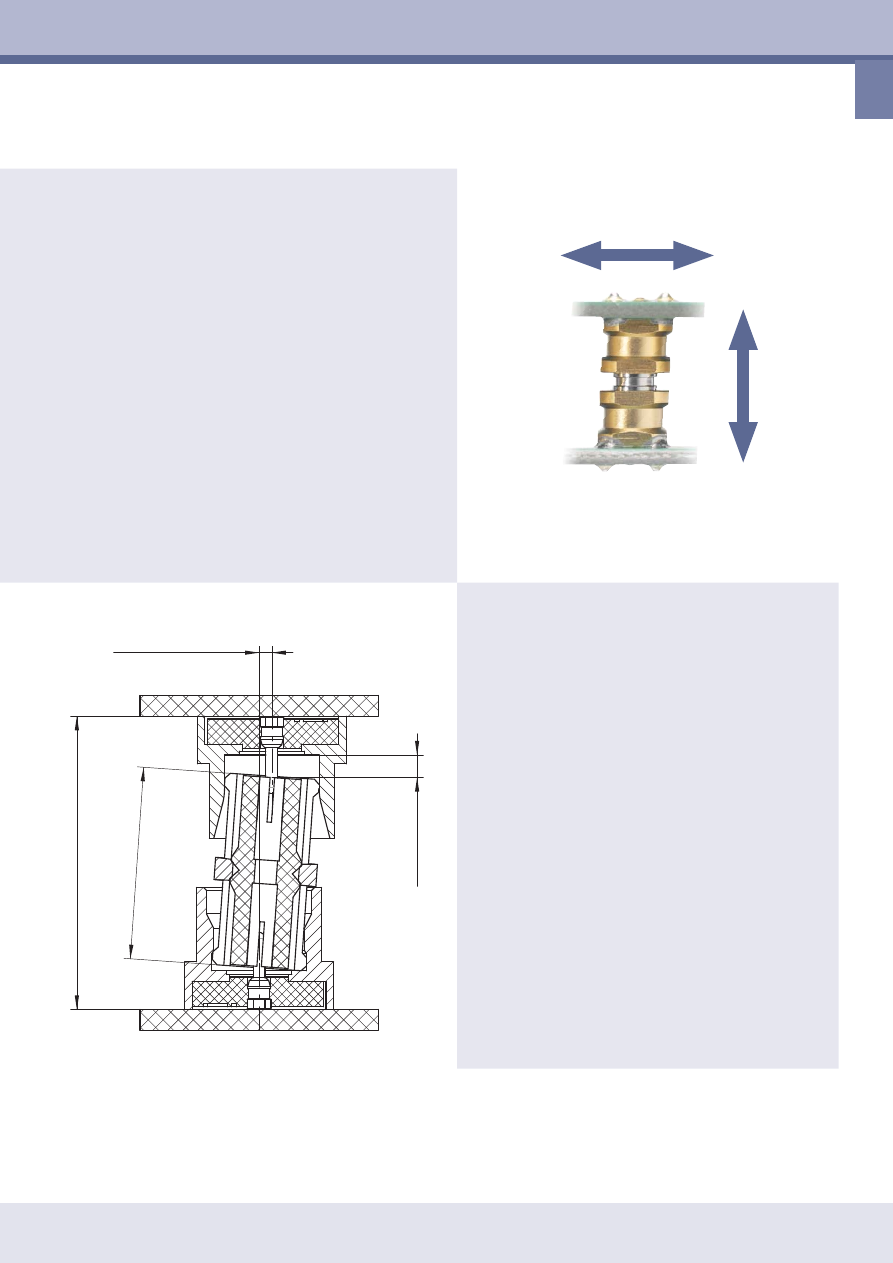

Rosenberger’s three-part board-to-board connection consists of a PCB connector with limited or full detent
retention on one side and a smooth bore type on the other side, with a bullet in between. This design allows
mechanical misalignment, while at the same time guaranteeing excellent electrical performance. It is possible
to connect PCBs which are arranged parallel or perpendicular to each other.

Toleranzausgleich mit Board-to-Board-Verbindern

Das dreiteilige Design der Rosenberger Board-to-Board-Verbinder besteht aus einem Leiterplatten-Steckver-
binder in Limited-Detent- oder Full-Detent-Ausführung auf der einen Seite und aus einem Smooth-Bore-Typen
auf der anderen Seite. Zwischen beide Steckverbinder wird ein Adapter, das so genannte Bullet, eingesetzt.
Diese Anordnung ermöglicht einen mechanischen Toleranzausgleich und gewährleistet gleichzeitig ausge-
zeichnete elektrische Eigenschaften. Es können sowohl senkrecht aufeinander stehende als auch parallel
angeordnete Leiterplatten kontaktiert werden.

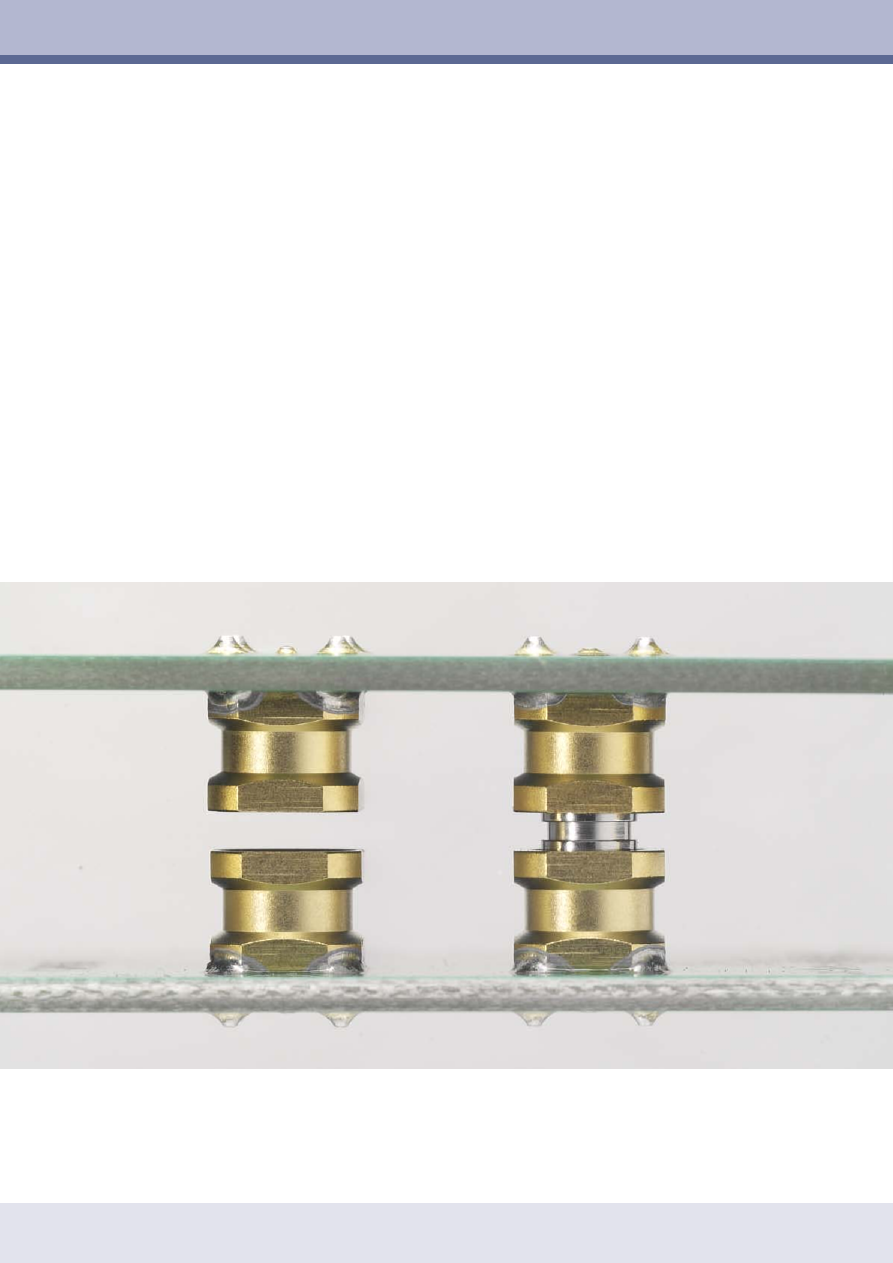

Misalignment with board-to-board connectors

PCB Connectors

 bullet length (l)

boar

d to boar

d distance

 radial misalignment (X)

 axial misalignment

23

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Axial Misalignment

When using a smooth bore type on one side, the connection al-
lows axial misalignment.

It is limited by the sliding surface of the outer contact. Depending
on the used connector series, different tolerance ranges are cov-
ered. With simultaneous radial misalignment applied to the con-
nection, the maximum axial misalignment is reduced accordingly.

Axialer Toleranzausgleich

Der axiale Toleranzausgleich ist möglich bei Verwendung ei-
nes Smooth-Bore-Steckverbinders auf der einen Seite der
Leiterplattenverbindung.

Er ist begrenzt durch die maximale Gleitfläche des Außenleiters.
Abhängig von der eingesetzten Steckverbinder-Serie werden
unterschiedlich große Toleranzbereiche abgedeckt. Bei gleich-
zeitigem radialen Toleranzausgleich verringert sich der maximale
axiale Toleranzausgleich entsprechend.

Radial Misalignment

The maximum radial misalignment of the three-part board-
to-board connection is dependent on the length of the bul-
let. It can be easily calculated by using following formula:

X = l × sin

α

X = maximum radial tolerance [mm]

α

 = maximum angle 4°



l = bullet length [mm]

Radialer Toleranzausgleich

Die maximale radiale Toleranz bei der dreiteiligen Leiterplat-
tenverbindung ist abhängig von der Länge des verwendeten
Bullets und kann mit einer einfachen Formel berechnet
werden:

X = l × sin

α

X = maximale radiale Toleranz [mm]

α

 = maximaler Winkel 4°



l = Länge des Bullets [mm]

PCB Connectors

SMP



Longwipe-SMP



Mini-SMP

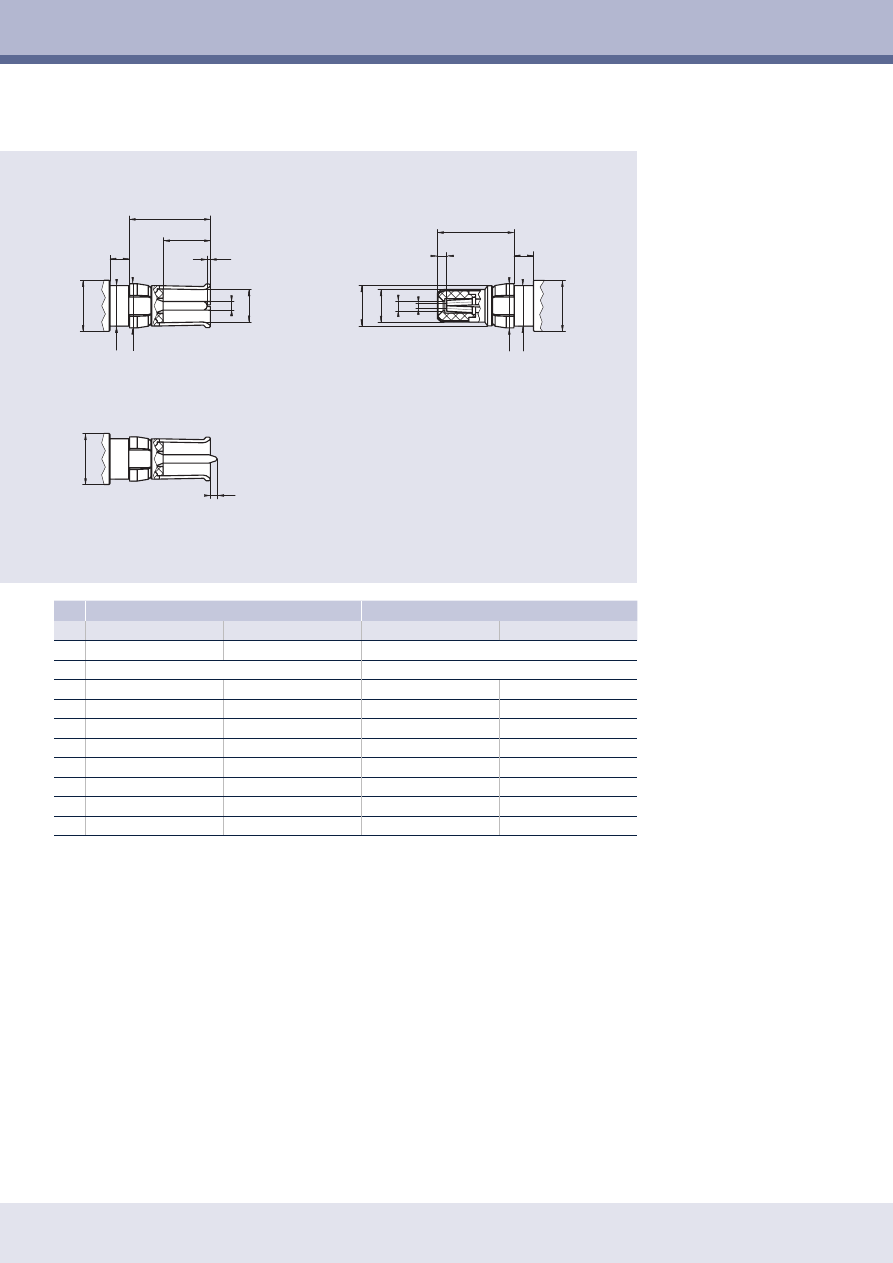

Male |

Stecker

Female |

Kuppler

Smooth bore

Limited detent

Full detent

min.

max.

min.

max.

min.

max.

min.

max.

A

Ø 0.36

Ø 0.41

Ø 0.36

Ø 0.41

Ø 0.36

Ø 0.41

1)

B

Ø 3.12

Ø 3.23

Ø 3.00

Ø 3.10

Ø 2.90

Ø 3.00

–

–

C

Ø 3.53

Ø 3.68

Ø 3.53

Ø 3.68

Ø 3.53

Ø 3.68

–

Ø 3.43

D

–

–

Ø 3.15

Ø 3.20

Ø 3.15

Ø 3.20

0.00 nom.

E

2.74

2.84

2.74

2.84

2.74

2.84

0.20 nom.

F

1.14

1.40

1.14

1.40

1.14

1.40

2.84

–

G

0.84

0.94

0.84

0.94

0.84

0.94

–

–

H

–

–

1.40

1.45

1.40

1.45

–

–

I

–

–

1.98

2.08

1.98

2.08

–

–

K

–

–

2.19

2.29

2.19

2.29

–

–

REFERENCE PLANE

Referenzebene

FEMALE

Kuppler

MALE

Stecker

D

A

B

C

A

C

E

F

G

F

H

I

K

D

E

24

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

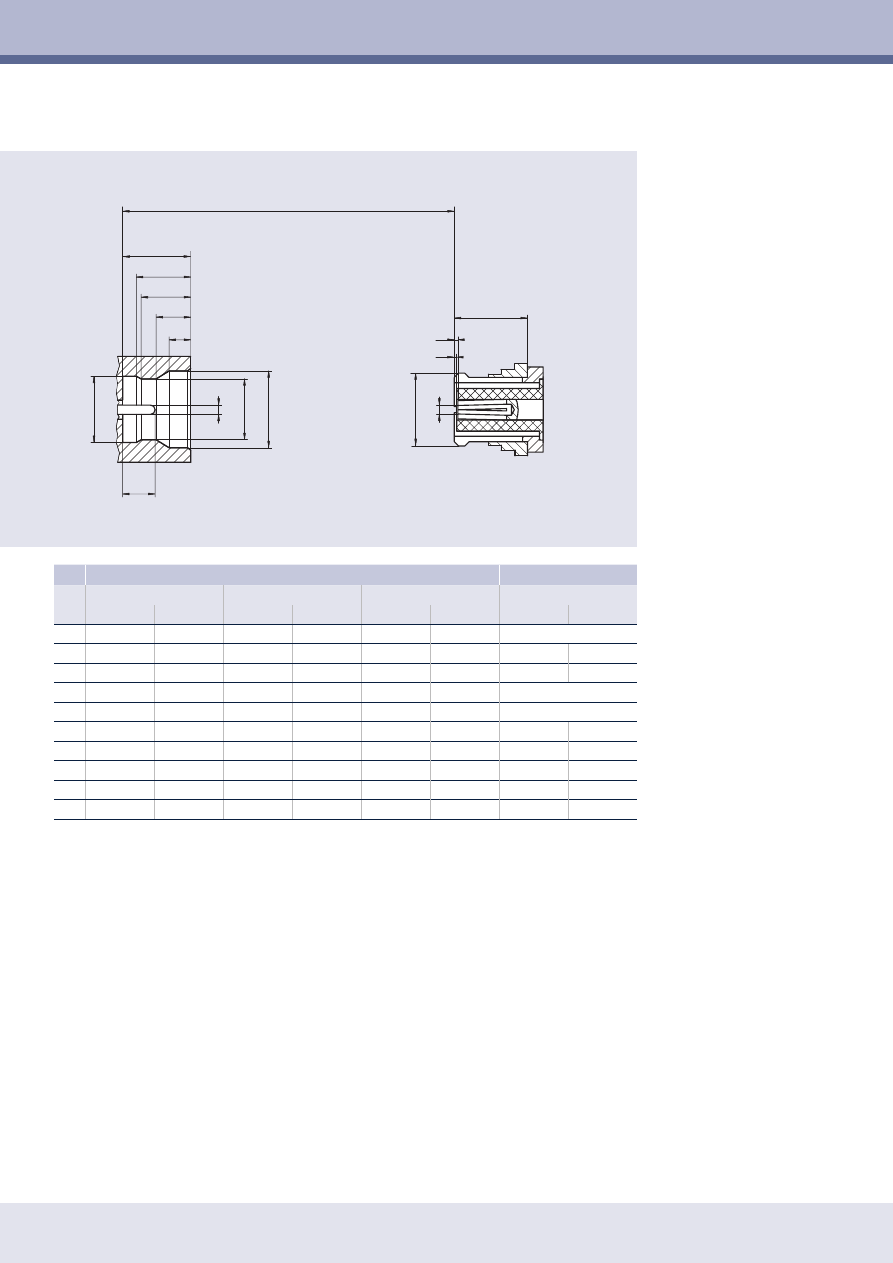

Interface Dimensions SMP

Code 19

SMP coaxial connectors are available as smooth bore, catchers mitt, limited detent and full detent versions, they are suitable for a wide range of board-
to-board interconnect applications up to 40 GHz - from low up to the highest mechanical loads, e.g. in telecommunication, test & measurement or
aerospace applications.
SMP connectors are mateable with GPO™ connectors. PCB connectors are supplied in tape & reel packaging.

SMP-Koaxial-Steckverbinder werden in den Festhaltevarianten Smooth bore, Catchers mitt, Limited detent und Full detent angeboten und eignen sich
für vielseitige Board-to-Board-Verbindungen bis 40 GHz von geringer bis zu höchster mechanischer Beanspruchung, z.B. in Telekom- und Messtechnik-
Anwendungen bis zu Anwendungen in Luft- und Raumfahrt.
SMP Steckverbinder sind steckkompatibel mit GPO

™

 Steckverbindern. PCB-Steckverbinder werden in Blistergurt-Verpackungen ausgeliefert.

1)

Resilient, dimension to meet electrical and mechanical requirements

Dimensions in mm

Features



f

Interface according to US MIL-STD 348A, Fig. 326



f

Frequency range DC to 40 GHz



f

Return loss (cable connector straight) ≥ 23 dB @ DC to 20 GHz



f

Impedance 50 Ω



f

Minimum board-to-board distance ≥ 9.05 mm



f

Snap-on coupling

Product Range



f

Cable connectors



f

PCB connectors



f

Panel connectors



f

Adaptors



f

Terminations

SMP

Applicable standards |

Anwendbare Normen

Interface according to |

Interface gemäß

MIL-STD-348A, Fig. 326
Mateable with GPO™ (Gilbert Engineering Co., Inc)

Electrical data |

Elektrische Daten

Impedance |

Wellenwiderstand

50 Ω

Frequency range |

Frequenzbereich

DC to 40 GHz

Return loss (cable connector straight) |

Rückflussdämpfung (Kabelsteckverbinder gerade)

≥ 23 dB @ DC to 20 GHz



≥ 14 dB @ 20 GHz to 40 GHz

Insertion loss |

Dämpfung

≤ 0.1 x √

f (GHz) dB

Insulation resistance |

Isolationswiderstand

≥ 5 GΩ

Center contact resistance |

Übergangswiderstand Innenleiter

≤ 6 mΩ

Outer contact resistance |

Übergangswiderstand Außenleiter

≤ 2 mΩ

Test voltage |

Prüfspannung

500 V rms

Working voltage |

Betriebsspannung

335 V rms

Power handling |

Leistungsbelastbarkeit

65 W @ 2.2 GHz

Contact current |

Kontaktstrombelastbarkeit

≤ 1.2 A DC

RF leakage - Interface |

Schirmdämpfung

≥ 85 dB @ DC to 4 GHz

Mechanical data |

Mechanische Daten

Mating cycles |

Steckzyklen

Full detent: ≥ 100



Limited detent: ≥ 500



Smooth bore, Catchers mitt: ≥ 1000

Center contact captivation |

Innenleiter Haltekraft

axial: ≥ 7 N

Engagement force |

Steckkraft

Full detent: ≤ 68 N



Limited detent: ≤ 45 N



Smooth bore, Catchers mitt: ≤ 9 N

Disengagement force |

Ziehkraft

Full detent: ≥ 22 N



Limited detent: ≥ 9 N



Smooth bore, Catchers mitt: ≥ 2.2 N

Axial misalignment |

Axialer Toleranzausgleich

± 0.3 mm

Radial misalignment |

Radialer Toleranzausgleich

4° (interface)

Board-to-board distance (min.) |

Board-to-Board Abstand (min.)

9.05 mm (solder paste thickness not included)

Environmental data |

Umweltdaten

Temperature range |

Temperaturbereich

-65 °C to +155 °C

Thermal shock |

Temperaturzyklen

MIL-STD-202, Method 107, Condition B

Damp heat |

Feuchte Wärme

IEC 60068-2-78 (40 °C, 93% RH, 56d)

Climatic category |

Klimakategorie

IEC 61169-1, Sub-clause 9.4.5 (+155 °C, 1000 hours)

Moisture resistance |

Feuchtigkeitsbeständigkeit

MIL-STD-202, Method 106

Vibration |

Vibration

MIL-STD-202, Method 204, Condition B

Shock |

Schock

MIL-STD-202, Method 213, Condition A

Max. soldering temperature (PCB connectors) |

Max. Löttemperatur (Leiterplattensteckverbinder)

IEC 61760-1, +260 °C for 10 sec.

Materials |

Materialien

Spring loaded contact parts |

Federnde Kontaktteile

CuBe, Au plating

Center contact |

Innenleiter

CuZn, Au plating

Outer contact |

Außenleiter

CuZn, Au plating

Crimping ferrule |

Crimphülse

Cu, Au plating

Dielectric |

Dielektrikum

PTFE / PEEK / LCP

25

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Technical Data SMP

Code 19

Rosenberger connectors generally fulfill the indicated technical data. Individual values of connectors may deviate depending upon application, design,
type of cable, assembly method and workmanship. Data sheets for particular products can be downloaded on our website or can be provided on
request from your Rosenberger sales partner.

Rosenberger-Steckverbinder erfüllen grundsätzlich die hier angegebenen technischen Daten. Je nach Anwendung, Bauart, Kabeltyp, Montageart und
-ausführung können einzelne Werte der Steckverbinder hiervon abweichen. Datenblätter zu einzelnen Produkten können Sie von unserer Website
herunterladen oder auf Anfrage von Ihrem Rosenberger-Ansprechpartner erhalten.

SMP

SMP



Longwipe-SMP



Mini-SMP

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

26

SMP

1SMP

Cable Connectors

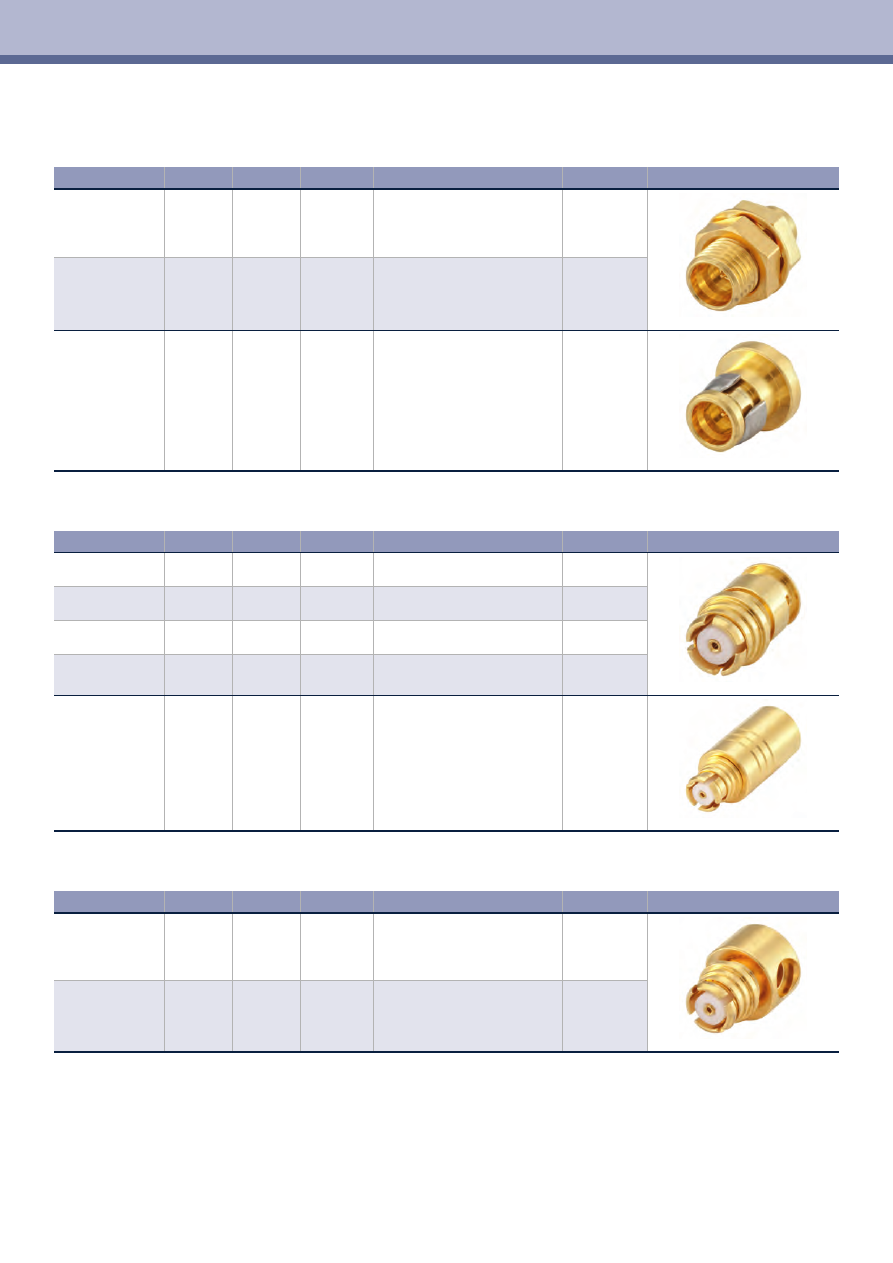

Cable Connectors Semi-Rigid Cables

Straight Plug, solder
Panel mount; hexagonal flange

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

19 S 601-271 L5

179837

100

standard

Limited detent

rear mount

71

19 S 641-271 L5

108028

100

standard

Smooth bore

rear mount

71

19 S 602-271 L5

139095

100

standard

Limited detent

snap-in

71

Straight Jack, solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

19 K 101-270 L5

192320

50

standard

Frequency: DC to 26.5 GHz

70

19 K 107-270 L5

163569

50

standard

Frequency: DC to 40 GHz

70

19 K 101-271 L5

189301

100

standard

Frequency: DC to 26.5 GHz

71

19 K 107-271 L5

192325

100

standard

Frequency: DC to 40 GHz

71

19 K 101-272 L5

135145

50

standard

Frequency: DC to 26.5 GHz

72

Right Angle Jack, solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

19 K 202-270 L5

145500

100

standard

Frequency: DC to 26.5 GHz

70

19 K 202-271 L5

192102

100

standard

Frequency: DC to 26.5 GHz

71

27

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

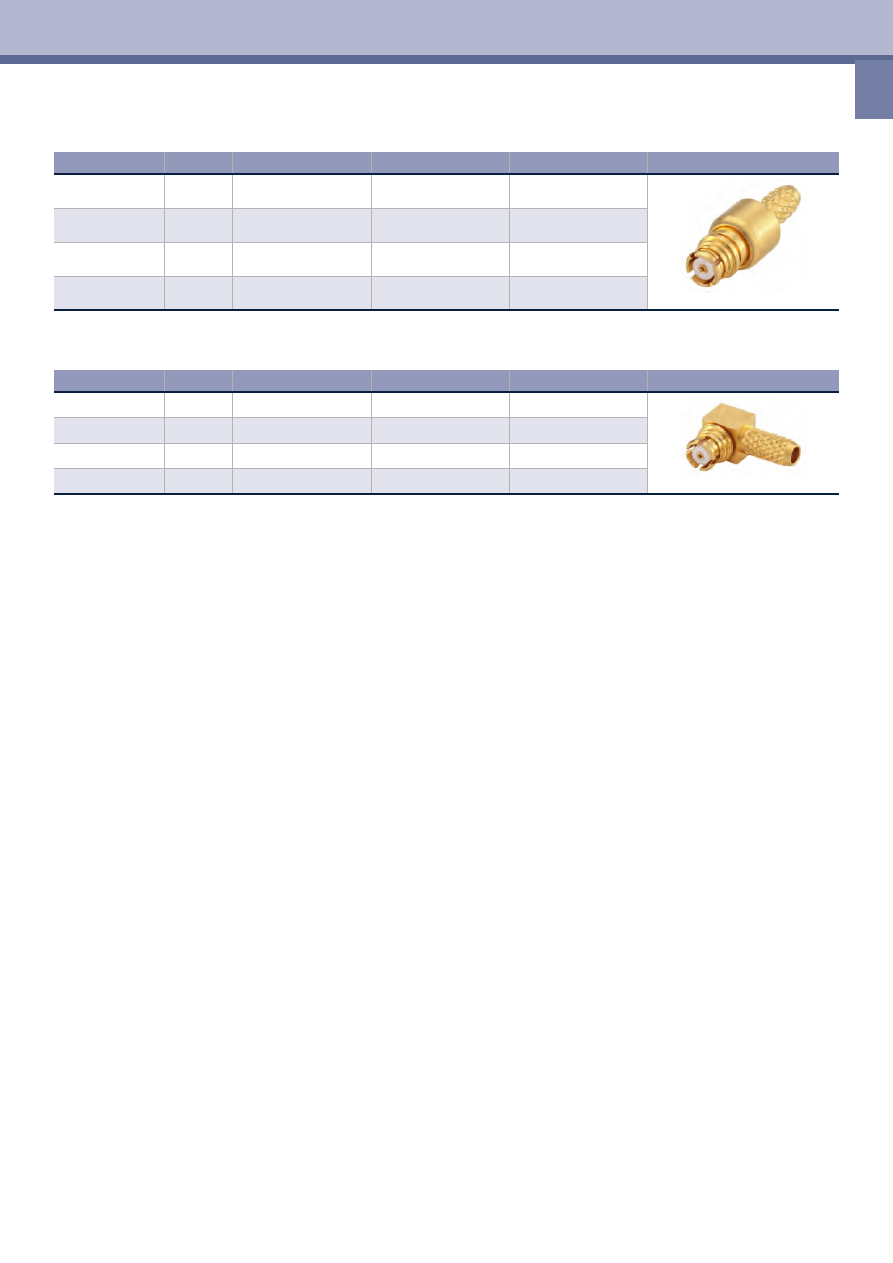

Cable Connectors - Flexible Cables

Straight Jack, crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit

Packaging

Cable Group

19 K 102-101 L5

146101

50

standard

01

19 K 101-102 L5

183540

100

standard

02

19 K 101-103 L5

183543

100

standard

03

19 K 102-1X1 L5

107932

100

standard

X1

Right Angle Jack, solder-crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit

Packaging

Cable Group

19 K 202-301 L5

183546

100

standard

01

19 K 201-302 L5

183483

100

standard

02

19 K 201-303 L5

151723

100

standard

03

19 K 203-3X1 L5

169113

25

standard

X1

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

28

SMP

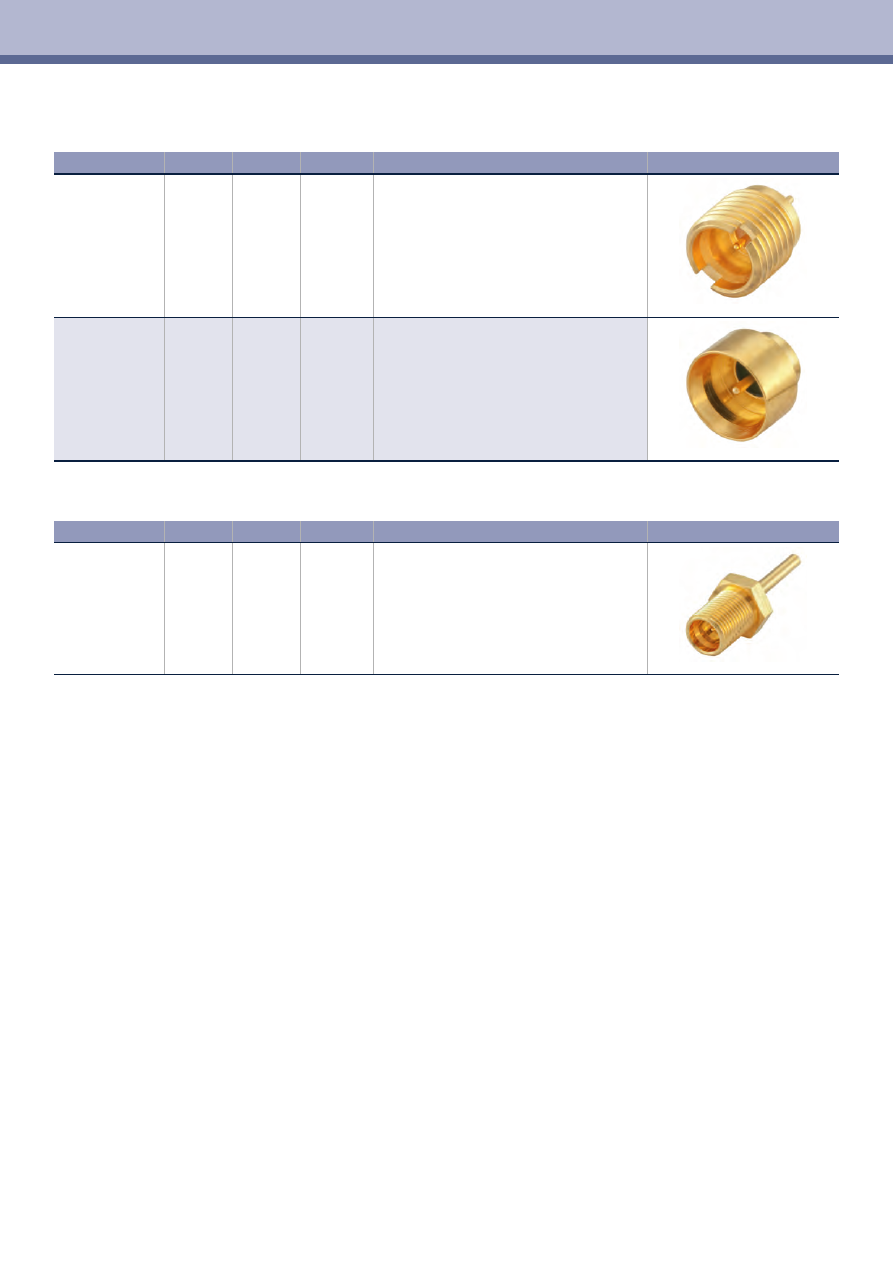

Panel Connectors

Panel Connectors - Coaxial End

Panel Plug

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

19 S 105-500 L5

186175

100

blister

Limited  detent

19 S 181-5H0 E4

139397

100

blister

Full detent

hermetic sealed

Panel Plug, hexagonal flange

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

19 S 601-500 L5

157742

100

blister

Limited detent

Panel feed through

29

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

PCB Connectors

PCB Connectors - SMD

Straight Plug, PCB

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

19 S 101-40M L5

179930

1500

tape & reel

Limited detent

180774

100

blister

19 S 10H-40M L5

182497

1500

tape & reel

Limited detent

removable plastic cap on suction area

148138

100

blister

19 S 141-40M L5

145799

1500

tape & reel

Smooth bore

179999

100

blister

19 S 14H-40M L5

147074

1500

tape & reel

Smooth bore

removable plastic cap on suction area

19 S 102-40M L5

136644

1500

tape & reel

Limited detent

removable plastic cap on suction area

Frequency: DC to 40 GHz

141613

100

blister

19 S 122-40M L5

102524

100

blister

Limited detent, stainless steel

removable plastic cap on suction area

Frequency: DC to 40 GHz

19 S 144-40M L5

135686

750

tape & reel

Catchers mitt

183482

100

blister

19 S 14K-40M L5

151875

750

tape & reel

Catchers mitt

removable plastic cap on suction area

19 S 104-40M L5

102294

1500

tape & reel

Catchers mitt

142205

100

blister

19 S 14L-40M L5

272608

750

tape & reel

Limited detent

174585

100

blister

19 S 106-500 L5

107111

100

blister

Limited detent, pin length 0.8 mm

pin-in-paste

removable plastic cap on suction area

19 S 103-500 L5

182496

100

blister

Limited detent, pin length 2.5 mm

pin-in-paste

19 S 103-400 L5

104517

750

tape & reel

Limited detent

pin-in-paste

180770

100

blister

19 S 10A-400 L5

146632

500

tape & reel

Limited detent

pin-in-paste

removable plastic cap on suction area

148157

100

blister

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

30

SMP

Straight Plug, PCB, panel mount

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

19 S 10D-40M L5

183477

100

blister

Limited detent

rear mount

Right Angle Plug, PCB

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

19 S 201-40M L5

179841

1500

tape & reel

Limited detent

removable sticker on suction area

182011

100

blister

19 S 241-40M L5

197991

1500

tape & reel

Smooth bore

removable sticker on suction area

189070

100

blister

19 S 202-40M L5

167254

1500

tape & reel

Limited detent

167257

100

blister

19 S 242-40M L5

171438

1500

tape & reel

Smooth bore

138377

100

blister

31

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

PCB Connectors - Solder Pin

Straight Plug, PCB

Solder Pin

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

19 S 102-400 L5

182508

50

blister

Limited detent

19 S 145-400 L5

145152

750

tape & reel

Smooth bore

142203

100

blister

Right Angle Plug, PCB

Solder Pin

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

19 S 201-400 L5

102064

100

blister

Limited detent

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

32

SMP

Adaptors

Adaptors

Bullets SMP female-female

Rosenberger No.

Order No.

Sales Unit Packaging

Board-to-Board
Distance

1)



3)

Bullet Length

2)

19 K 101-K00 L5

180771

100

standard

9.35 mm ± 0.3 mm

6.45 mm

19 K 102-K00 L5

167255

100

standard

9.90 mm ± 0.3 mm

7.00 mm

19 K 110-K00 L5

183484

50

standard

11.10 mm ± 0.3 mm

8.20 mm

19 K 106-K00 L5

203609

100

standard

11.50 mm ± 0.3 mm

8.60 mm

19 K 109-K00 L5

183527

250

standard

12.80 mm ± 0.3 mm

9.90 mm

19 K 108-K00 L5

183530

250

standard

14.30 mm ± 0.3 mm

11.40 mm

19 K 114-K00 L5

183523

100

standard

15.49 mm ± 0.3 mm

12.59 mm

19 K 119-K38 L5

254062

25

standard

17.78 mm ± 0.3 mm

14.88 mm

19 K 104-K00 L5

192074

250

standard

19.64 mm ± 0.3 mm

16.74 mm

19 K 119-K11 L5

185638

25

standard

20.10 mm ± 0.3 mm

17.20 mm

19 K 115-K00 L5

162598

50

standard

22.40 mm ± 0.3 mm

19.50 mm

19 K 119-K00 L5

151931

25

standard

23.20 mm ± 0.3 mm

20.30 mm

19 K 117-K00 L5

145147

25

standard

25.29 mm ± 0.3 mm

22.39 mm

19 K 107-K00 L5

148746

100

standard

26.70 mm ± 0.3 mm

23.80 mm

19 K 116-K00 L5

145516

50

standard

27.09 mm ± 0.3 mm

24.19 mm

19 K 119-K06 L5

201131

100

standard

40.45 mm ± 0.3 mm

37.55 mm

1) When standard SMD-connectors are applied (e.g. 19 S 101-40M, 19 S 144-40M, ...).
2) Bullets with other lengths on request.
3) Solder paste thickness not included.

Adaptors SMP - SMP

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

19 S 101-S20 D3

106021

1

standard

SMP male - male

calibration adaptor

≥

 26 dB @ DC to 4 GHz

≥

 20 dB @ 4 GHz to 18 GHz

19 S 101-K20 D3

104358

1

standard

SMP male - female

calibration adaptor

≥

 26 dB @ DC to 4 GHz

≥

 20 dB @ 4 GHz to 18 GHz

19 K 101-K20 D3

104599

1

standard

SMP female - female

calibration adaptor

≥

 26 dB @ DC to 4 GHz

≥

 20 dB @ 4 GHz to 18 GHz

33

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

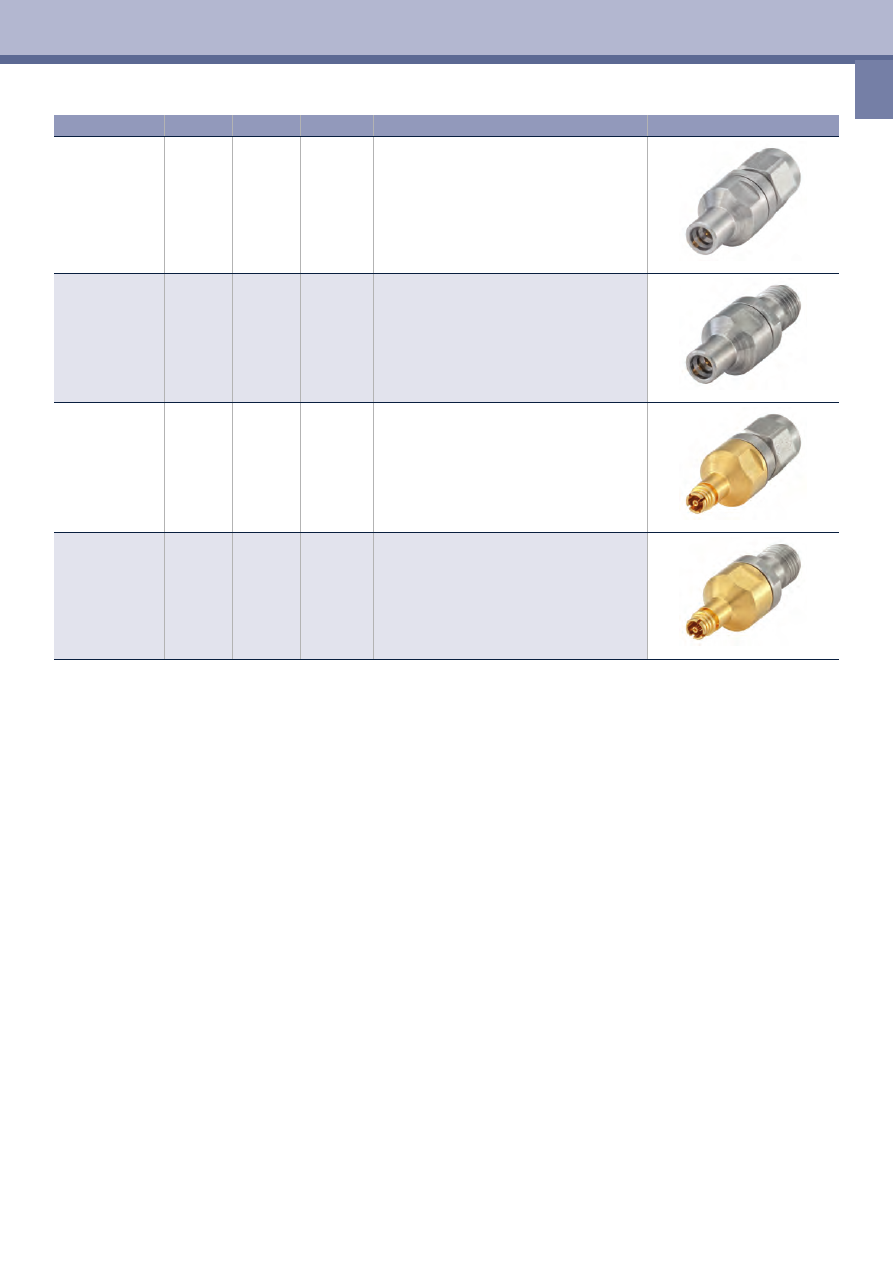

Adaptors SMP - SMA

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

19 S 132-S00 S3

100585

1

standard

SMP male - SMA male

19 S 132-K00 S3

101244

1

standard

SMP male - SMA female

19 K 132-S00 D3

150878

1

standard

SMP female - SMA male

19 K 132-K00 D3

105168

1

standard

SMP female - SMA female

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

34

SMP

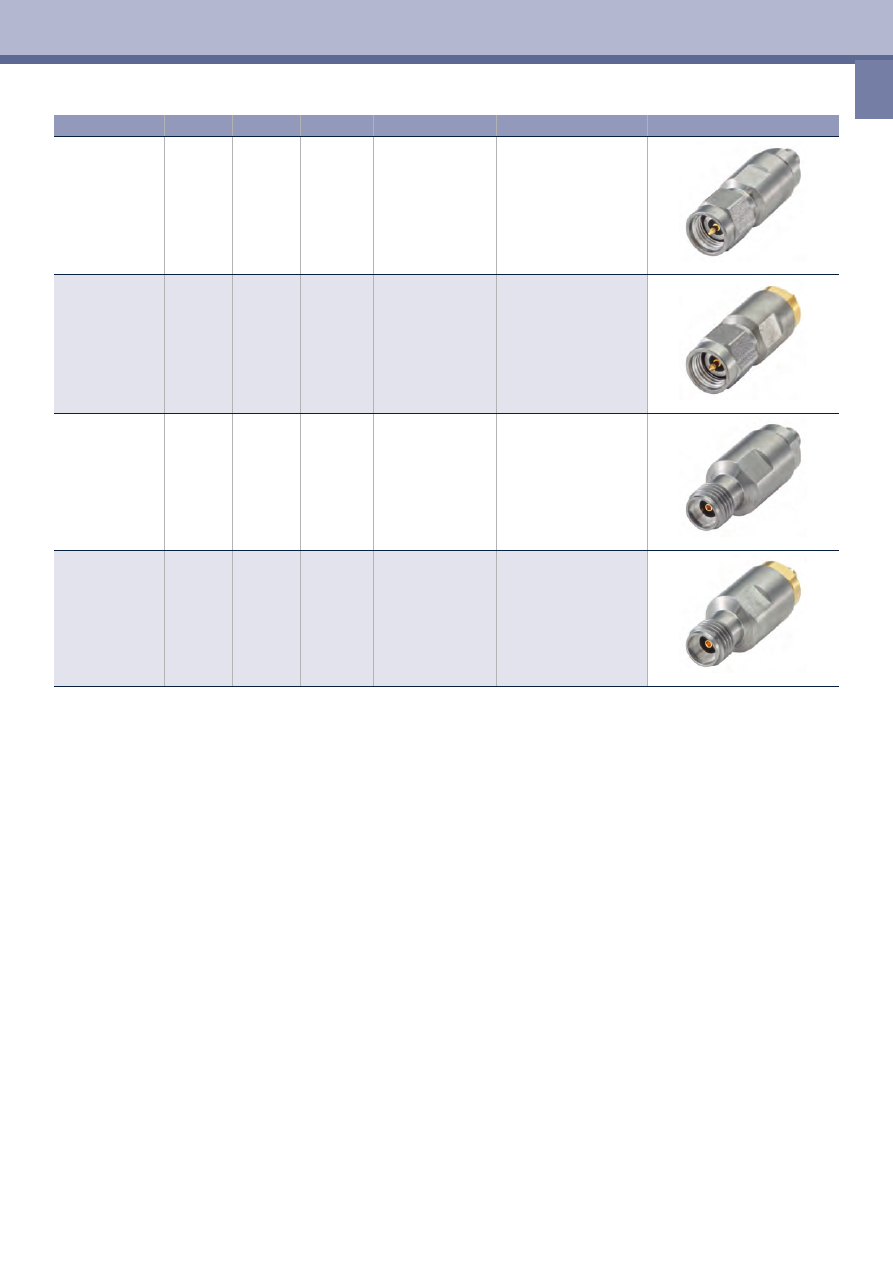

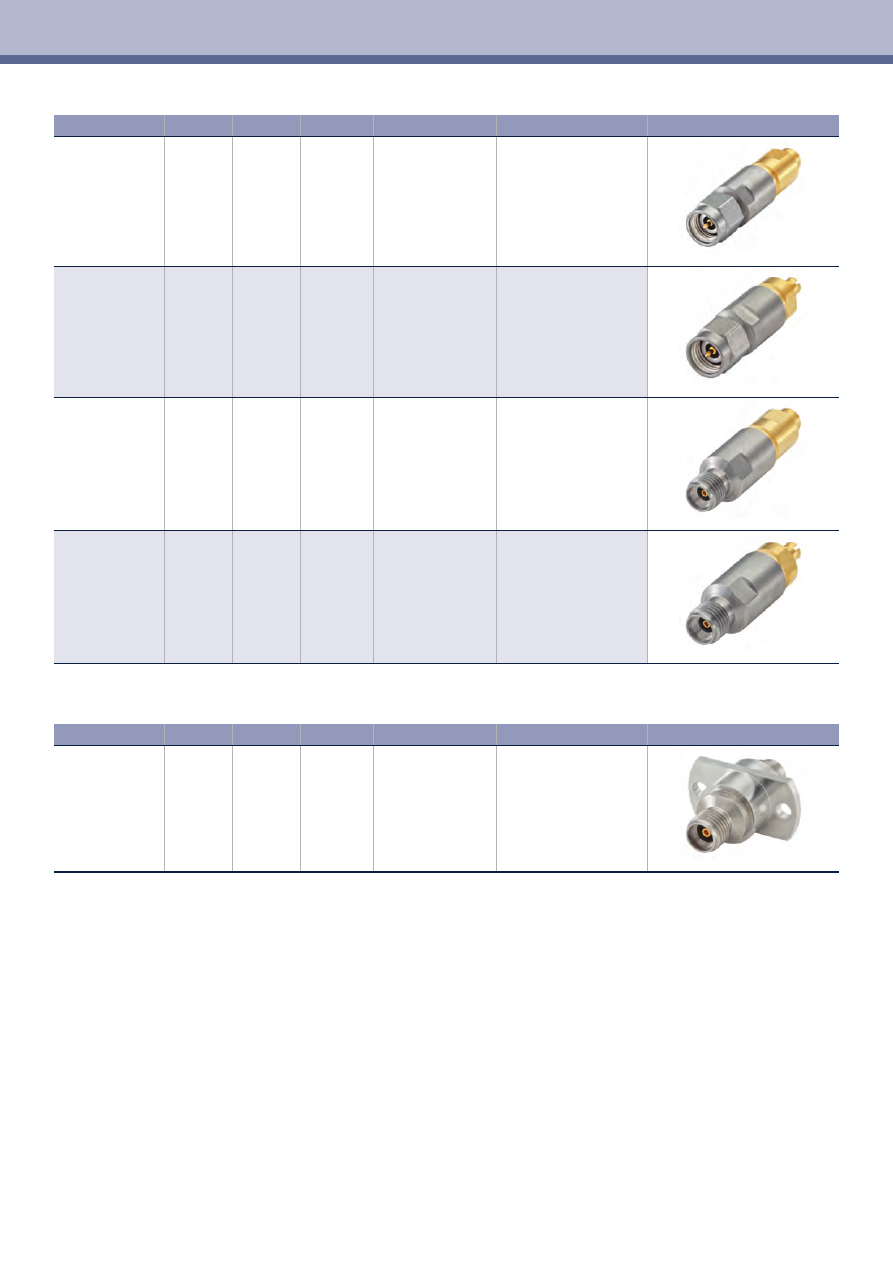

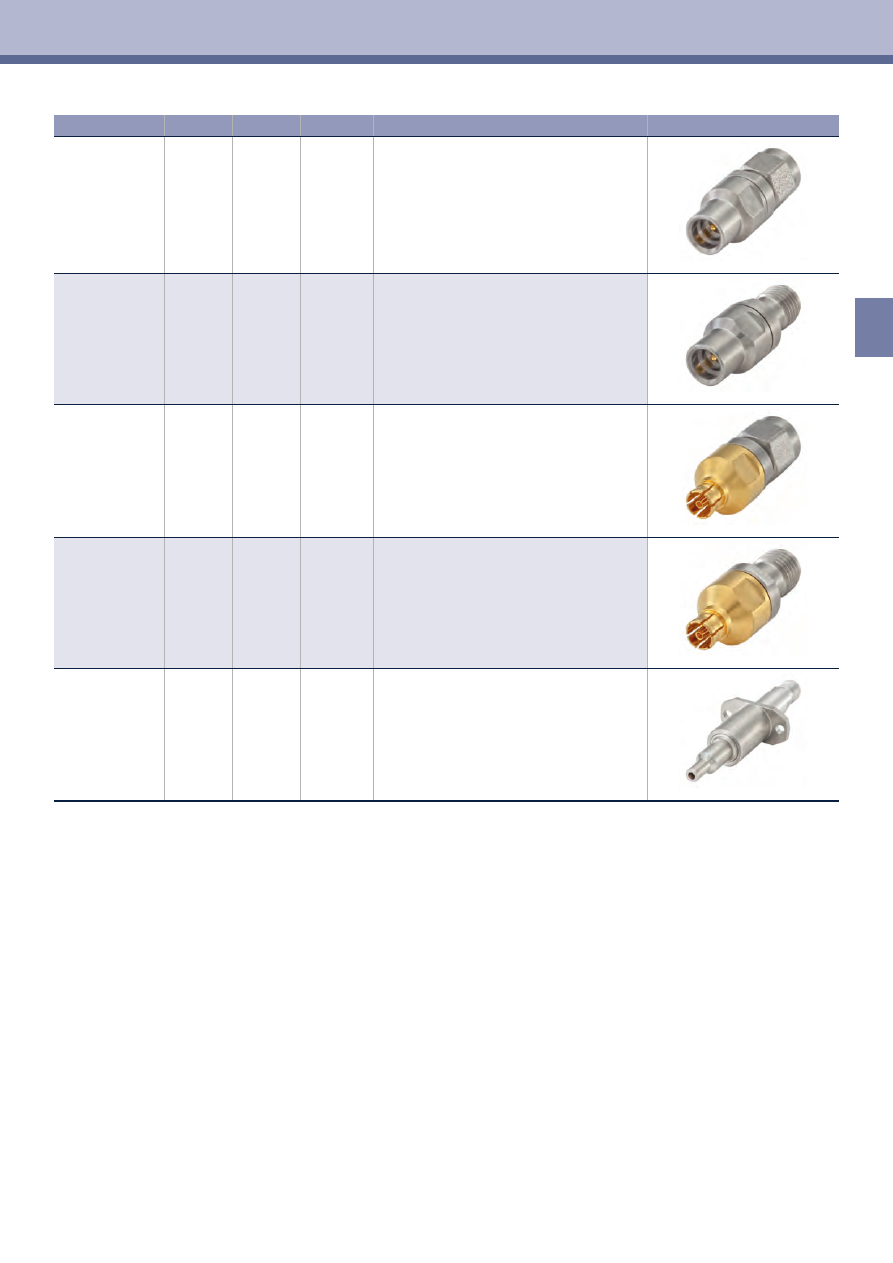

Adaptors SMP - RPC-2.92

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

02 S 119-S00 E3

106429

1

standard

RPC-2.92 male - SMP

male

≥

 32 dB @ DC to 12 GHz

≥

 26 dB @ 12 GHz to 26.5 GHz

≥

 21 dB @ 26.5 GHz to 40 GHz

02 S 119-K00 E3

104118

1

standard

RPC-2.92 male - SMP

female

≥

 32 dB @ DC to 12 GHz

≥

 26 dB @ 12 GHz to 26.5 GHz

≥

 21 dB @ 26.5 GHz to 40 GHz

02 K 119-S00 E3

101856

1

standard

RPC-2.92 female - SMP

male

≥

 32 dB @ DC to 12 GHz

≥

 26 dB @ 12 GHz to 26.5 GHz

≥

 21 dB @ 26.5 GHz to 40 GHz

02 K 119-K00 E3

106066

1

standard

RPC-2.92 female - SMP

female

≥

 32 dB @ DC to 12 GHz

≥

 26 dB @ 12 GHz to 26.5 GHz

≥

 21 dB @ 26.5 GHz to 40 GHz

Adaptors SMP - RPC-3.50

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

03 K 719-S22 S3

135504

1

standard

RPC-3.50 female - SMP

male

full detent

2-hole flange

floating test adaptor

≥

 30 dB @ DC to 12 GHz

≥

 20 dB @ 12 GHz to 26.5 GHz

35

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

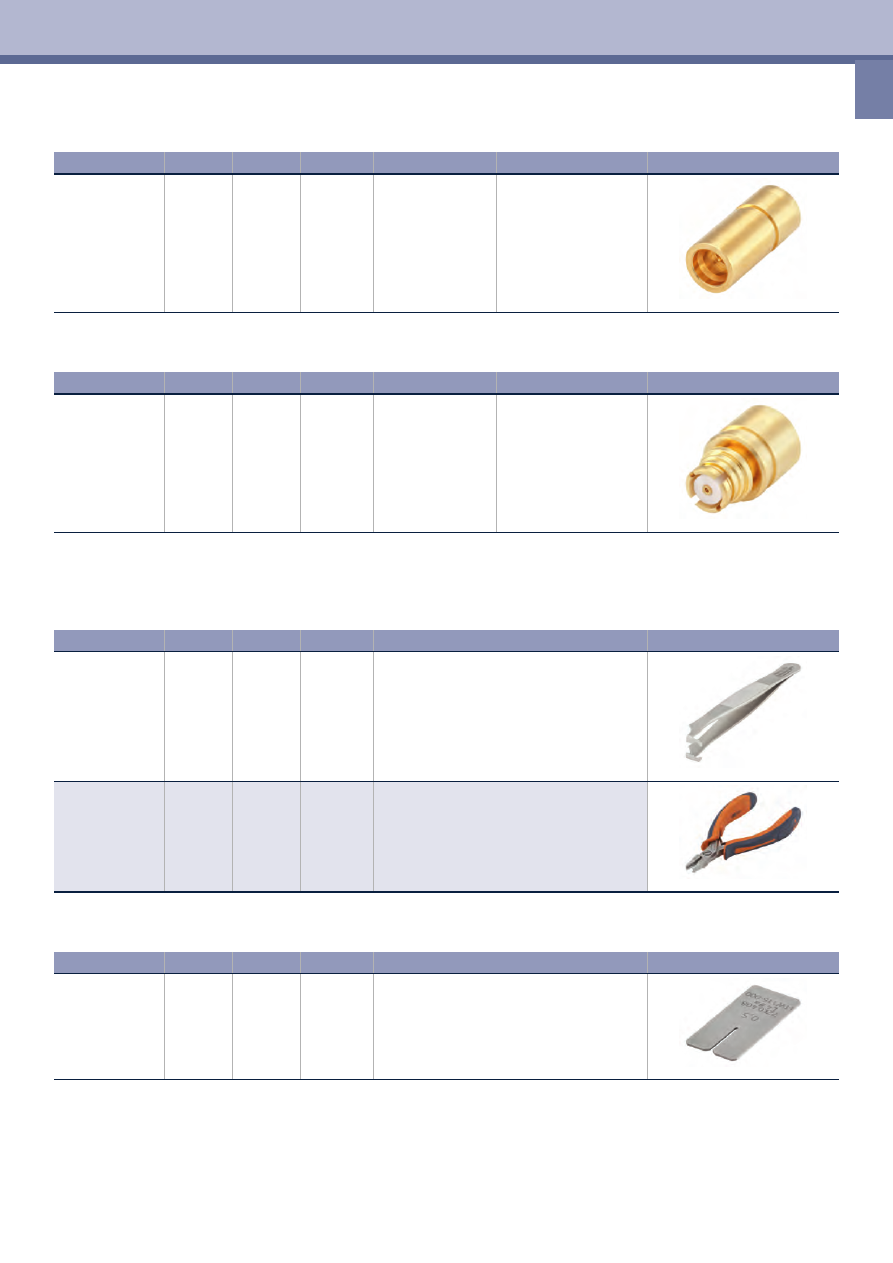

Terminations

Tools

Terminations

Termination Plug

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

19 S 15R-001 E4

135083

1

standard

1 Watt

Frequency: DC to 18 GHz

≥

 28.3 dB @ DC to 1 GHz

≥

 20.1 dB @ 1 GHz to 18 GHz

Termination Jack

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

19 K 15R-001 E4

103103

10

blister

1 Watt

Frequency: DC to 18 GHz

≥

 28.3 dB @ DC to 1 GHz

≥

 20.1 dB @ 1 GHz to 18 GHz

Special Tools

Extraction Tool

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

19 W 002-000

104203

1

standard

extraction tool

for SMP connectors

19 W 009-000

214301

1

box

extraction tool

for SMP connectors

Distance Gauge

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

11 W 115-000

150600

1

standard

distance gauge

for SMP connectors

width 0.6 mm, thickness 0.5 mm

FEMALE

Kuppler

MALE

Stecker

D

REFERENCE PLANE

Referenzebene

D

Male |

Stecker

Female |

Kuppler

min.

max.

min.

max.

D

2.10

2.30

0.00

0.20

36

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

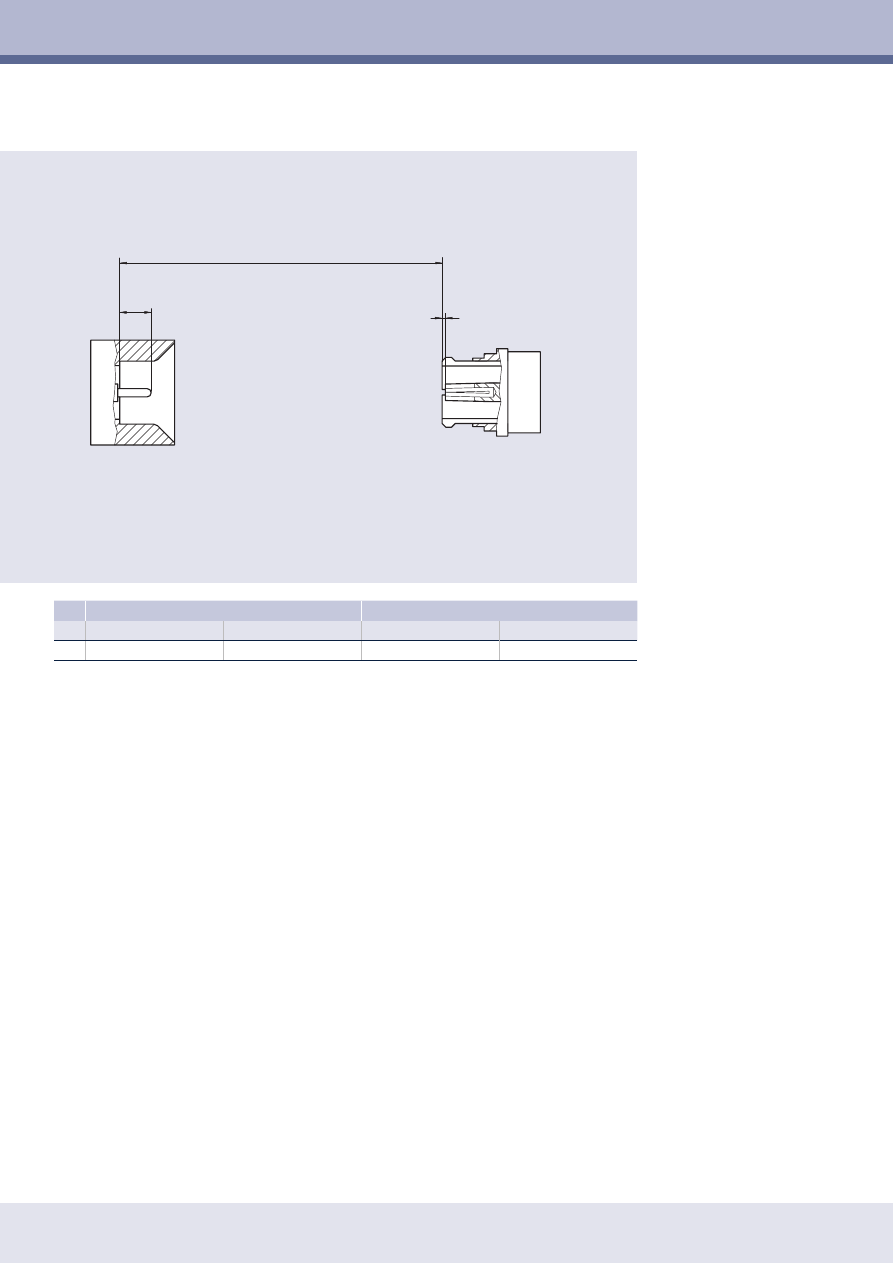

Interface Dimensions Longwipe-SMP

Code 17

Interface Dimensions Longwipe-SMP

Code 17

Dimensions in mm

Longwipe-SMP coaxial connectors are designed for applications up to 6 GHz and enable axial tolerance compensation of ± 0.7 mm. Limited detent as
well as catchers mitt types - sliding contact with expanded guide-in range - are available.

Longwipe-SMP-Steckverbinder sind für Anwendungen bis 6 GHz konzipiert und ermöglichen einen axialen Toleranzausgleich von ± 0.7 mm. Longwipe-
SMP-Stecker werden als Limited detent- und Catchers mitt-Typen - gleitender Kontakt mit erweitertem Fangbereich -  angeboten.

Features



f

Interface according to Rosenberger Longwipe-SMP series



f

Frequency range DC to 6 GHz



f

Return loss (cable connector straight) ≥ 23 dB (typ.)



f

Impedance 50 Ω



f

Minimum board-to-board distance ≥ 9.25 mm



f

Snap-on coupling

Product Range



f

PCB connectors



f

Adaptors

Longwipe-SMP

Applicable standards |

Anwendbare Normen

Interface according to |

Interface gemäß

Rosenberger Longwipe-SMP

Electrical data |

Elektrische Daten

Impedance |

Wellenwiderstand

50 Ω

Frequency range |

Frequenzbereich

DC to 6 GHz

Return loss (cable connector straight) |

Rückflussdämpfung (Kabelsteckverbinder gerade)

≥ 23 dB (typ.)

Insertion loss |

Dämpfung

≤ 0.1 x √

f (GHz) dB

Insulation resistance |

Isolationswiderstand

≥ 5 GΩ

Center contact resistance |

Übergangswiderstand Innenleiter

≤ 6 mΩ

Outer contact resistance |

Übergangswiderstand Außenleiter

≤ 2 mΩ

Test voltage |

Prüfspannung

500 V rms

Working voltage |

Betriebsspannung

335 V rms

Power handling |

Leistungsbelastbarkeit

100 W @ 2.2 GHz

Contact current |

Kontaktstrombelastbarkeit

≤ 1.2 A DC

RF leakage - Interface |

Schirmdämpfung

≥ 85 dB @ DC to 4 GHz

Intermodulation 3rd order |

Intermodulation 3. Ordnung

≤ -150 dBc (2 x 43 dBm)

Mechanical data |

Mechanische Daten

Mating cycles |

Steckzyklen

Full detent: ≥ 100



Limited detent: ≥ 500



Smooth bore, Catchers mitt: ≥ 1000

Center contact captivation |

Innenleiter Haltekraft

axial: ≥ 7 N

Engagement force |

Steckkraft

Full detent: ≤ 68 N



Limited detent: ≤ 45 N



Smooth bore, Catchers mitt: ≤ 9 N

Disengagement force |

Ziehkraft

Full detent: ≥ 22 N



Limited detent: ≥ 9 N



Smooth bore, Catchers mitt: ≥ 2.2 N

Axial misalignment |

Axialer Toleranzausgleich

± 0.7 mm

Radial misalignment |

Radialer Toleranzausgleich

4° (interface)

Board-to-board distance (min.) |

Board-to-board Abstand (min.)

9.25 mm (solder paste thickness not included)

Environmental data |

Umweltdaten

Temperature range |

Temperaturbereich

-65 °C to +155 °C

Thermal shock |

Temperaturzyklen

MIL-STD-202, Method 107, Condition B

Damp heat |

Feuchte Wärme

IEC 60068-2-78 (40 °C, 93% RH, 56d)

Climatic category |

Klimakategorie

IEC 61169-1, Sub-clause 9.4.5 (+155 °C, 250 hours)

Moisture resistance |

Feuchtigkeitsbeständigkeit

MIL-STD-202, Method 106

Vibration |

Vibration

MIL-STD-202, Method 204, Condition B

Shock |

Schock

MIL-STD-202, Method 213, Condition A

Max. soldering temperature (PCB connectors) |

Max. Löttemperatur (Leiterplattensteckverbinder)

IEC 61760-1, +260 °C for 10 sec.

Materials |

Materialien

Spring loaded contact parts |

Federnde Kontaktteile

CuBe, Au plating

Center contact |

Innenleiter

CuZn, Au plating

Outer contact |

Außenleiter

CuZn, Au plating

Crimping ferrule |

Crimphülse

Cu, Au plating

Dielectric |

Dielektrikum

PTFE / PEEK / LCP

37

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Technical Data Longwipe-SMP

Code 17

Rosenberger connectors generally fulfill the indicated technical data. Individual values of connectors may deviate depending upon application, design,
type of cable, assembly method and workmanship. Data sheets for particular products can be downloaded on our website or can be provided on
request from your Rosenberger sales partner.

Rosenberger-Steckverbinder erfüllen grundsätzlich die hier angegebenen technischen Daten. Je nach Anwendung, Bauart, Kabeltyp, Montageart und
-ausführung können einzelne Werte der Steckverbinder hiervon abweichen. Datenblätter zu einzelnen Produkten können Sie von unserer Website
herunterladen oder auf Anfrage von Ihrem Rosenberger-Ansprechpartner erhalten.

Longwipe-SMP

SMP



Longwipe-SMP



Mini-SMP

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

38

Longwipe-SMP

2Longwipe-SMP

PCB Connectors

PCB Connectors - SMD

Straight Plug

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

17 S 101-40M L5

222745

1500

tape & reel

Limited detent

210135

100

blister

17 S 144-40M L5

257830

750

tape & reel

Catchers mitt

180773

100

blister

17 S 14F-40M L5

264730

100

blister

Catchers mitt - catch diameter Ø6.8mm

removable plastic cap on suction area

17 S 145-40M L5

249405

500

tape & reel

Catchers mitt

pin-in-paste

removable plastic cap on suction area

192342

100

blister

Right Angle Plug

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

17 S 201-40M L5

171463

100

blister

Smooth bore

17 S 202-40M L5

238727

100

blister

Limited detent

17 S 244-40M L5

267642

100

blister

Smooth bore

39

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Longwipe-SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

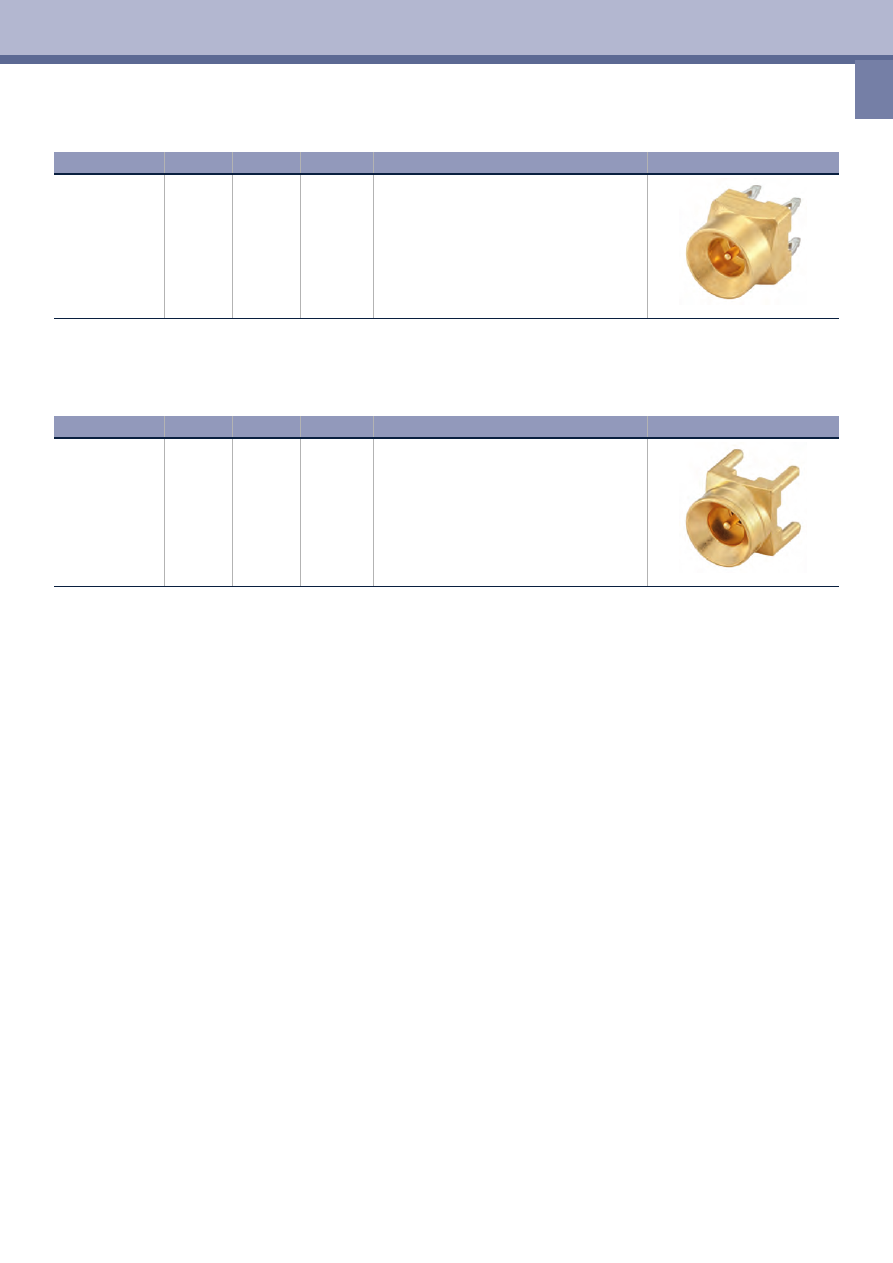

PCB Connectors - Press fit

Straight Plug

Press fit

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

17 S 14A-40P L5

209480

100

blister

Catchers mitt

PCB Connectors - Solder Pin

Straight Plug

Solder Pin

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

17 S 14D-400 L5

285547

100

blister

Catchers mitt

pin-in-paste

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

40

Longwipe-SMP

Adaptors

Adaptors

Bullets Longwipe-SMP female-female

Rosenberger No.

Order No.

Sales Unit Packaging

Board-to-Board
Distance

1)



3)

Bullet Length

2)

17 K 117-K02 L5

207655

100

standard

9.95 mm ± 0.7mm

6.65 mm

17 K 117-K01 L5

207654

100

standard

14.00 mm ± 0.7mm

10.70 mm

17 K 117-K03 L5

211312

100

standard

24.30 mm ± 0.7mm

21.00 mm

17 K 117-K04 L5

211313

100

standard

40.00 mm ± 0.7mm

36.70 mm

1) When standard SMD-connectors are applied (e.g. 17 S 101-40M, 17 S 144-40M, ...).
2) Bullets with other lengths on request.
3) Solder paste thickness not included.

41

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Longwipe-SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

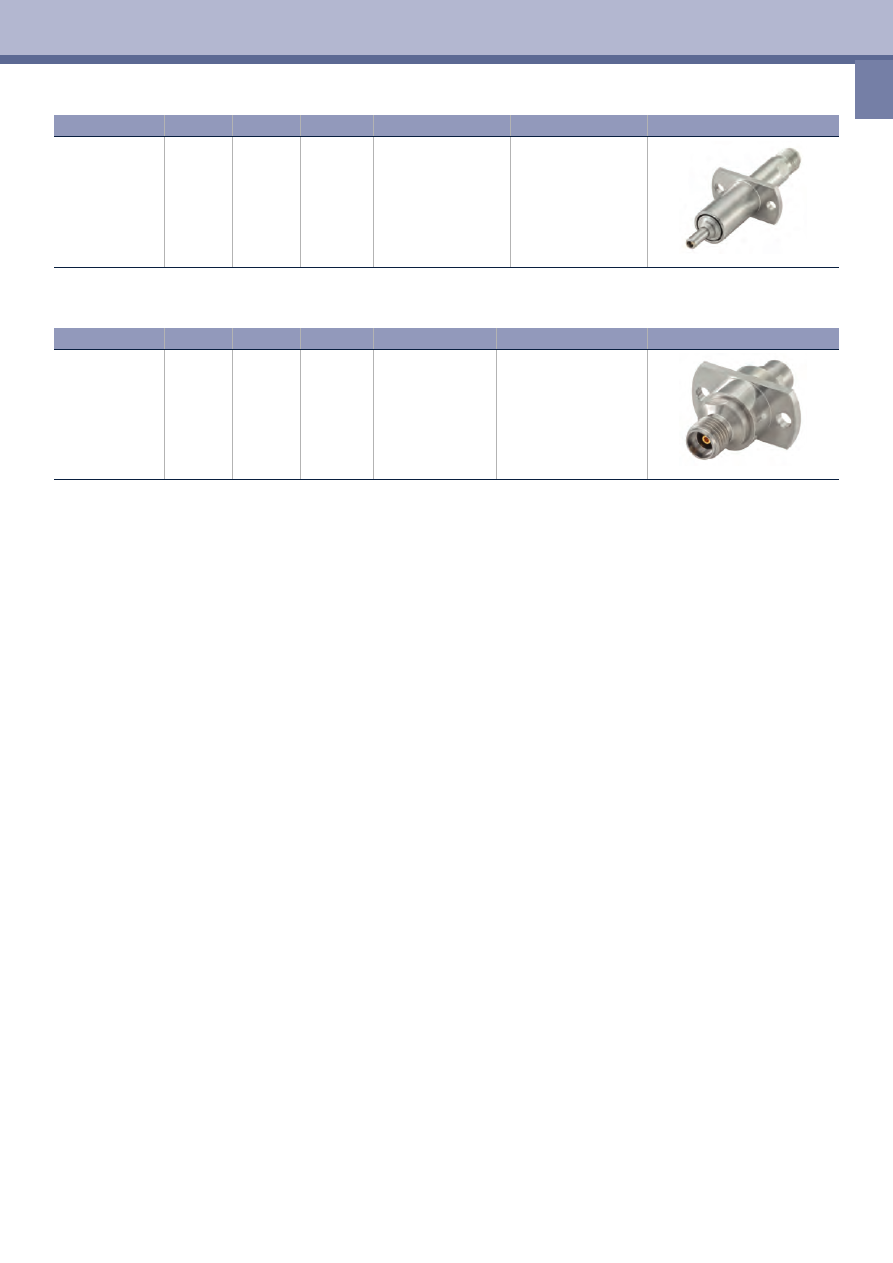

Adaptors Longwipe-SMP - SMA

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

17 K 732-K0A S5

243229

1

standard

Longwipe-SMP female -

SMA female

2-hole flange

≥

 23 dB @ DC to 3 GHz

≥

 20 dB @ 3 GHz to 6 GHz

Adaptors Longwipe-SMP - RPC-3.50

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

03 K 717-S22 S5

188532

1

standard

RPC-3.50 female - Long-

wipe-SMP male

2-hole flange

floating test adaptor

≥

 30 dB @ DC to 2.5 GHz

≥

 25 dB @ 2.5 GHz to 6 GHz

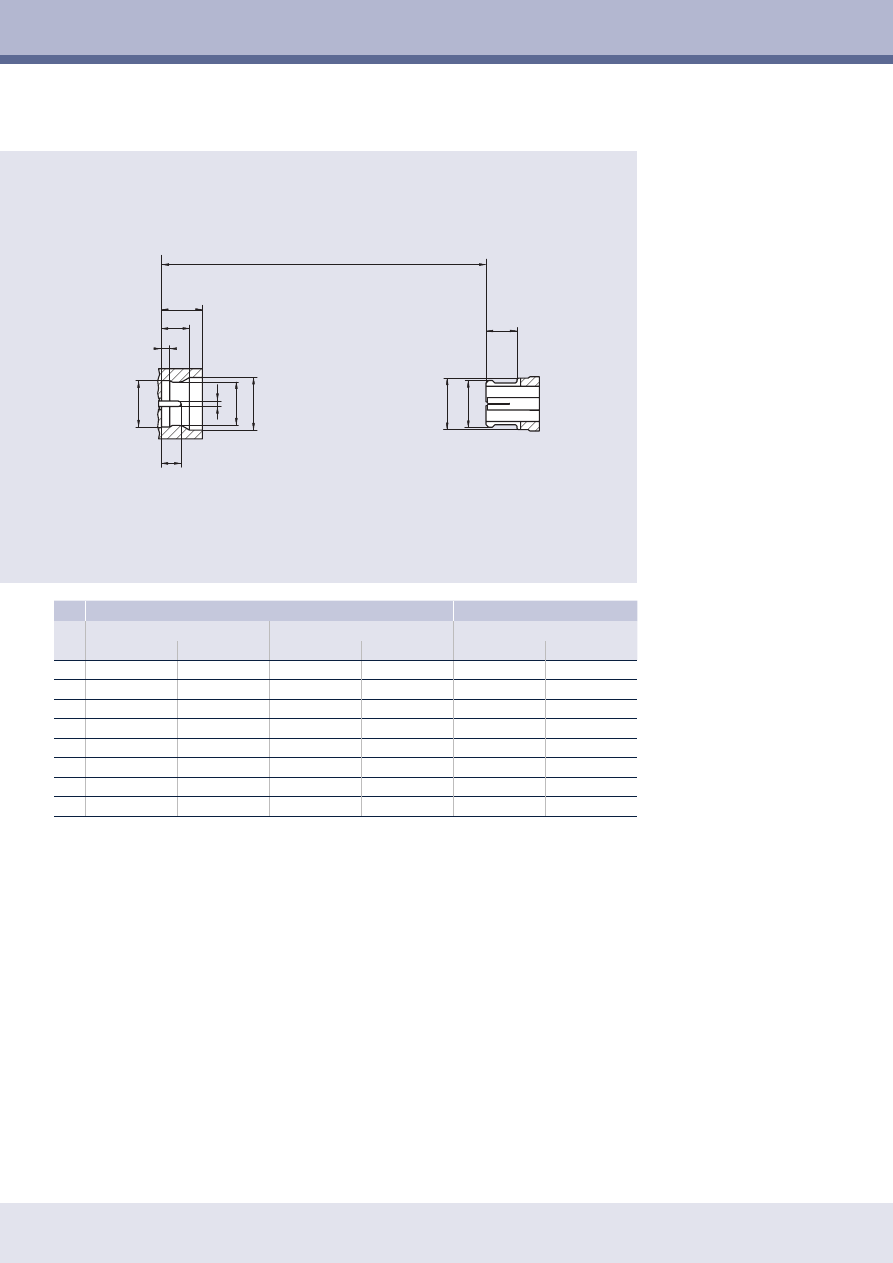

REFERENCE PLANE

Referenzebene

FEMALE

Kuppler

MALE

Stecker

E

G

F

D

C

C

B

B

H

H

A

Male |

Stecker

Female |

Kuppler

Smooth bore

Full detent

min.

max.

min.

max.

min.

max.

A

Ø 0.28

Ø 0.33

Ø 0.28

Ø 0.33

–

–

B

Ø 2.18

Ø 2.24

Ø 2.18

Ø 2.24

–

Ø 2.41

1)

C

–

–

Ø 2.11

Ø 2.16

–

Ø 2.79

D

Ø 2.82

Ø 2.92

Ø 2.82

Ø 2.92

–

–

E

2.08

2.13

2.08

2.13

–

–

F

0.76

1.14

0.76

1.14

–

–

G

–

–

1.57

1.83

–

–

H

–

–

0.53

0.58

1.73

–

42

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Interface Dimensions Mini-SMP

Code 18

Dimensions in mm

1)

Resilient, dimension to meet electrical and mechanical requirements

Mini-SMP connectors are extremely small coaxial connectors - approx. 70% of SMP size - for applications up to 65 GHz, mainly high-speed signal

transmission , e.g. 10 or 40 Gbit/s. Plugs are available as smooth bore-versions - for plug-in technology and back plane applications - and as vibration-
resistant full detent types for highest mechanical loads, e.g. in aerospace engineering.
Mini-SMP coaxial connectors are mateable with GPPO™ (Gilbert Engineering Co., Inc.) and SSMP™ (Carlisle Interconnect Technologies) series. PCB
connectors are supplied in tape & reel packaging.

Mini-SMP-Steckverbinder sind extrem kleine Koaxial-Steckverbinder - 70% Baugröße im Vergleich zu SMP - für Anwendungen bis 65 GHz. Haupt

-

anwendung ist die Übertragung von Hochgeschwindigkeitssignalen, z. B. bei 10 oder 40 Gbit/s. Stecker werden als Smooth bore-Ausführung - für
Einschubtechnik- und "Back Plane"-Anwendungen - und als vibrationsstabile Full detent-Bauformen für höchste mechanische Beanspruchungen, z.B. in
Luft- und Raumfahrt, angeboten.
Mini-SMP-Koaxial-Steckverbinder sind steckkompatibel mit den Steckverbinder-Serien GPPO™ (Gilbert Engineering Co., Inc.) und SSMP™ (

Carlisle

Interconnect Technologies

), PCB-Steckverbinder werden in Blistergurt-Verpackungen ausgeliefert.

Features



f

Interface according to US MIL-STD 348A, Fig. 328



f

Frequency range DC to 65 GHz



f

Return loss (cable connector straight) ≥ 26 dB @ DC to 26.5 GHz



f

Impedance 50 Ω



f

Minimum board-to-board distance ≥ 7.94 mm



f

Snap-on coupling

Product Range



f

Cable connectors



f

PCB connectors



f

Panel connectors



f

Adaptors



f

Terminations

Mini-SMP

Applicable standards |

Anwendbare Normen

Interface according to |

Interface gemäß

MIL-STD-348A, Fig. 328
Mateable with GPPO™ (Gilbert Engineering Co., Inc) and
SSMP™ (Carlisle Interconnect Technologies)

Electrical data |

Elektrische Daten

Impedance |

Wellenwiderstand

50 Ω

Frequency range |

Frequenzbereich

DC to 65 GHz

Return loss (cable connector straight) |

Rückflussdämpfung (Kabelsteckverbinder gerade)

≥ 26 dB @ DC to 26.5 GHz



≥ 17 dB @ 26.5 GHz to 50 GHz



≥ 14 dB @ 50 GHz to 65 GHz

Insertion loss |

Dämpfung

≤ 0.1 x √

f (GHz) dB

Insulation resistance |

Isolationswiderstand

≥ 5 GΩ

Center contact resistance |

Übergangswiderstand Innenleiter

≤ 6 mΩ

Outer contact resistance |

Übergangswiderstand Außenleiter

≤ 2 mΩ

Working voltage |

Betriebsspannung

325 V rms

Power handling |

Leistungsbelastbarkeit

50 W @ 2.2 GHz

RF leakage - Interface |

Schirmdämpfung

≥ 85 dB @ DC to 4 GHz

Mechanical data |

Mechanische Daten

Mating cycles |

Steckzyklen

Full detent: ≥ 100



Smooth bore: ≥ 500

Center contact captivation |

Innenleiter Haltekraft

axial: ≥ 7 N

Engagement force |

Steckkraft

Full detent: 19 N typical
Smooth bore: 11 N typical

Disengagement force |

Ziehkraft

Full detent: 29 N typical
Smooth bore: 7 N typical

Axial misalignment |

Axialer Toleranzausgleich

± 0.1 mm

Radial misalignment |

Radialer Toleranzausgleich

4° (interface)

Board-to-board distance (min.) |

Board-to-board Abstand (min.)

7.94 mm (solder paste thickness not included)

Environmental data |

Umweltdaten

Temperature range |

Temperaturbereich

-55 °C to +155 °C

Thermal shock |

Temperaturzyklen

MIL-STD-202, Method 107, Condition B

Climatic category |

Klimakategorie

IEC 60068-2-1 55/155/21

Moisture resistance |

Feuchtigkeitsbeständigkeit

MIL-STD-202, Method 106

Vibration |

Vibration

MIL-STD-202, Method 204, Condition B

Shock |

Schock

MIL-STD-202, Method 213, Condition A

Max. soldering temperature (PCB connectors) |

Max. Löttemperatur (Leiterplattensteckverbinder)

IEC 61760-1, +260 °C for 10 sec.

Materials |

Materialien

Spring loaded contact parts |

Federnde Kontaktteile

CuBe, Au plating

Center contact |

Innenleiter

CuZn / CuBe, Au plating

Outer contact |

Außenleiter

CuZn / CuBe, Au plating

Crimping ferrule |

Crimphülse

Cu, Au plating

Dielectric |

Dielektrikum

PTFE

43

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Technical Data Mini-SMP

Code 18

Rosenberger connectors generally fulfill the indicated technical data. Individual values of connectors may deviate depending upon application, design,
type of cable, assembly method and workmanship. Data sheets for particular products can be downloaded on our website or can be provided on
request from your Rosenberger sales partner.

Rosenberger-Steckverbinder erfüllen grundsätzlich die hier angegebenen technischen Daten. Je nach Anwendung, Bauart, Kabeltyp, Montageart und
-ausführung können einzelne Werte der Steckverbinder hiervon abweichen. Datenblätter zu einzelnen Produkten können Sie von unserer Website
herunterladen oder auf Anfrage von Ihrem Rosenberger-Ansprechpartner erhalten.

Mini-SMP

SMP



Longwipe-SMP



Mini-SMP

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

44

Mini-SMP

3Mini-SMP

Cable Connectors

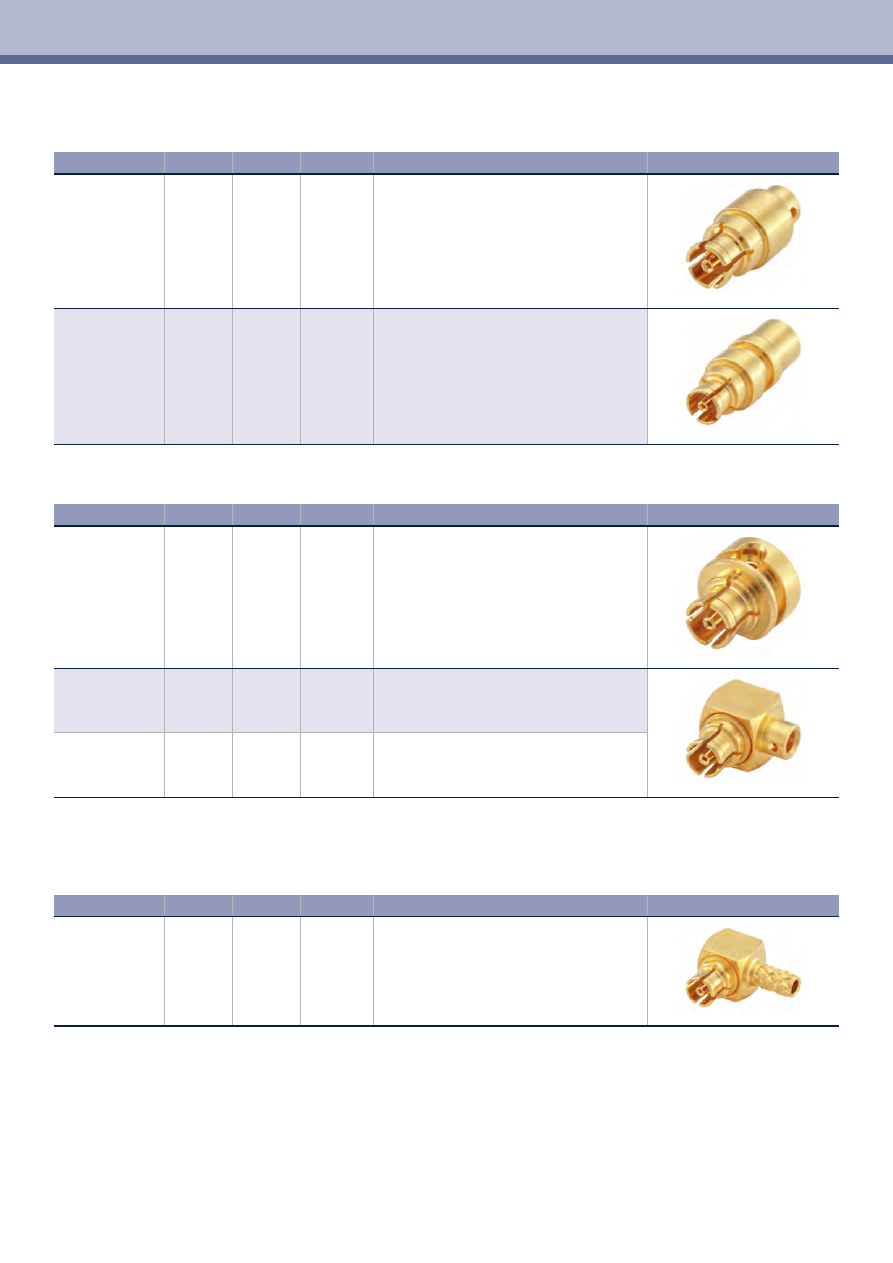

Cable Connectors Semi-Rigid Cables

Straight Jack

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

18 K 101-270 L5

186729

100

standard

70

18 K 102-271 L5

186747

100

standard

71

Right Angle Jack

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

18 K 203-270 L5

272604

100

standard

70

18 K 202-270 L5

186761

100

standard

70

18 K 201-271 L5

186751

100

standard

71

Cable Connectors - Flexible Cables

Right Angle Jack, solder crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

18 K 201-301 L5

186759

100

standard

01

45

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Mini-SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

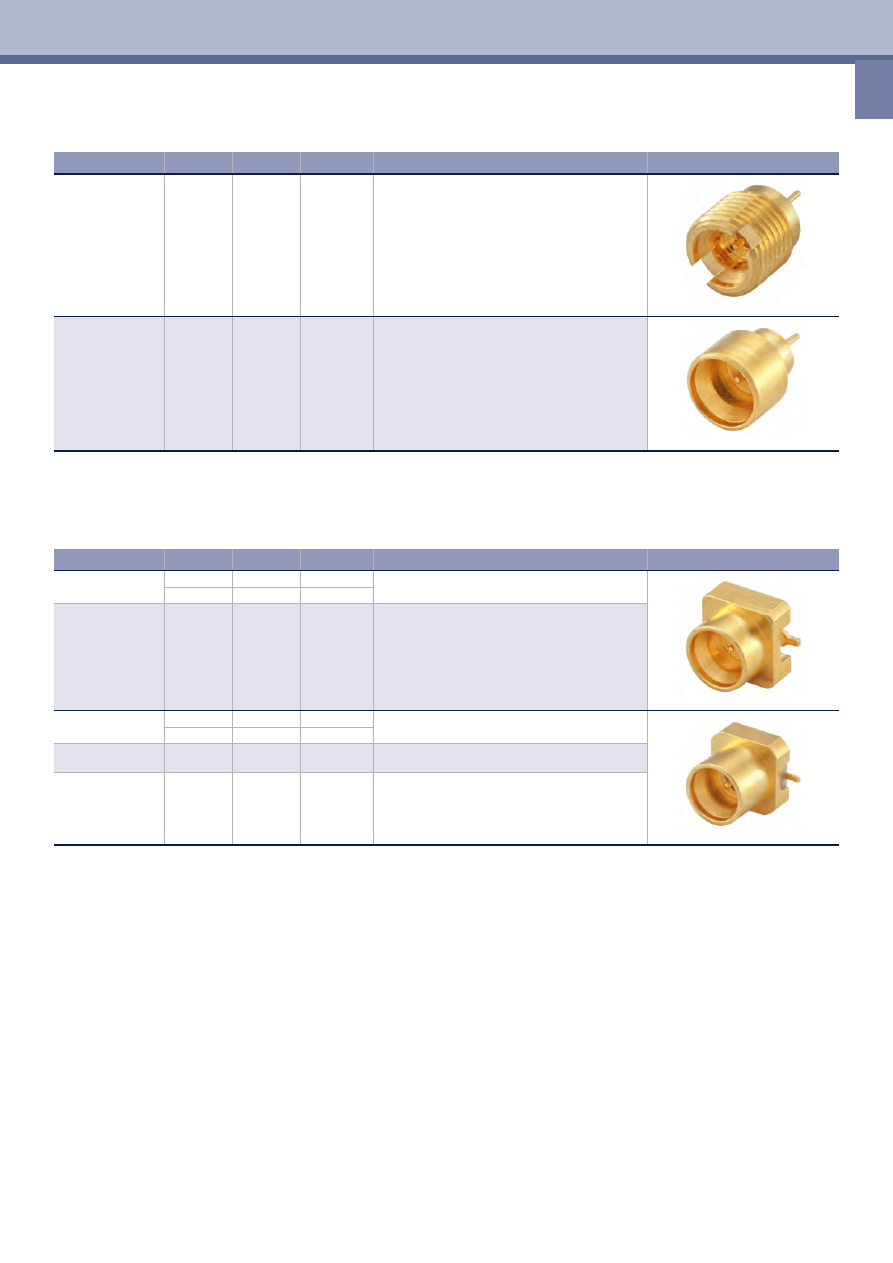

Panel Connectors/PCB Connectors

Panel Connectors - Coaxial End

Panel Plug

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

18 S 103-500 L5

167981

100

blister

Full detent

18 S 101-5H0 E4

142498

50

blister

Full detent

hermetic sealed

PCB Connectors - SMD

Straight Plug

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

18 S 101-40M L5

187635

1500

tape & reel

Full detent

Frequency: DC to 26 GHz

187629

100

blister

18 S 141-40M L5

189576

100

blister

Smooth bore

Frequency: DC to 26 GHz

18 S 102-40M L5

187657

1500

tape & reel

Full detent

Frequency: DC to 65 GHz

184089

100

blister

18 S 142-40M L5

189577

100

blister

Smooth bore

Frequency: DC to 65 GHz

18 S 143-40M L5

189579

1500

tape & reel

Smooth bore

Frequency: DC to 65 GHz

removable plastic cap on suction area

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

46

Mini-SMP

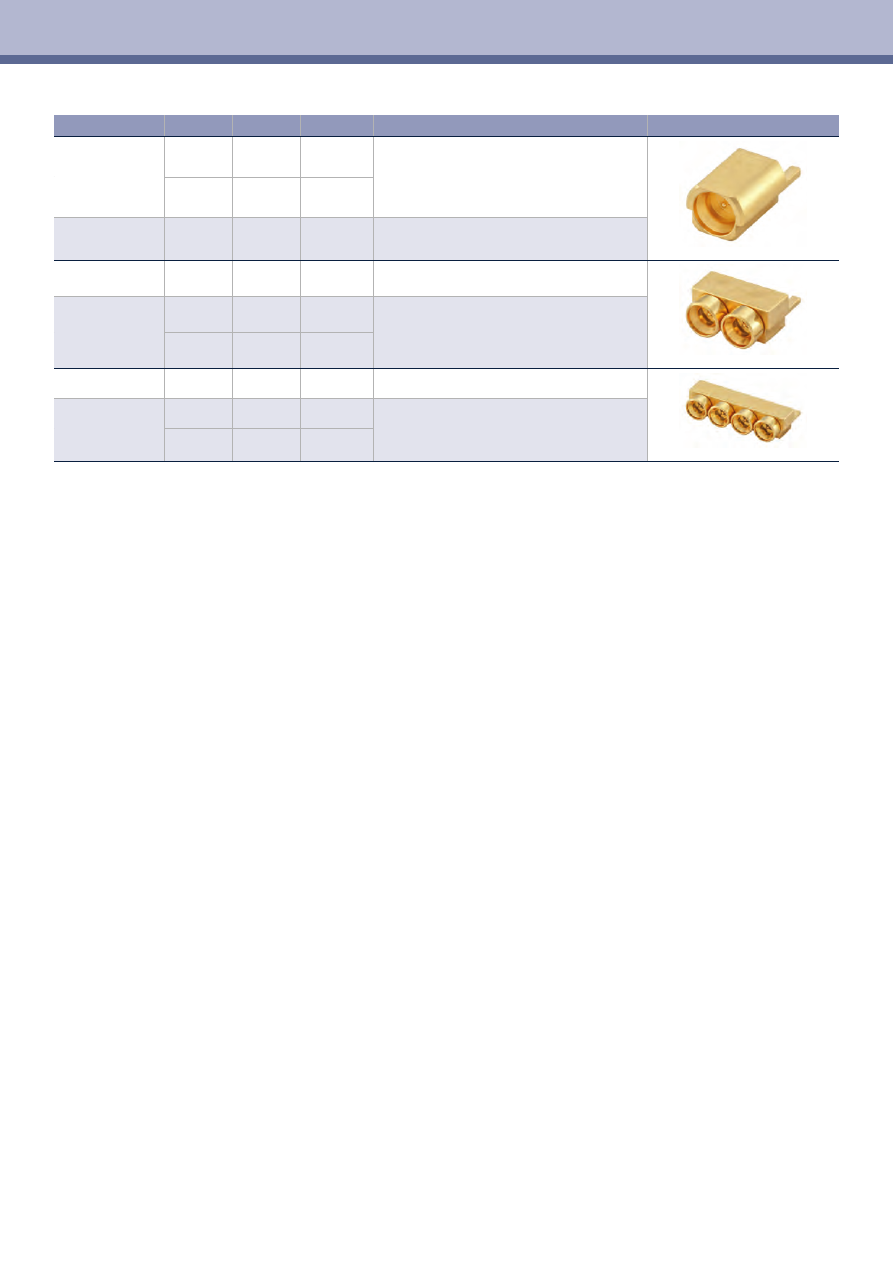

Right Angle Plug

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

18 S 203-40M L5

187669

2500

tape & reel

Full detent

Frequency: DC to 26.5 GHz

187662

100

blister

18 S 243-40M L5

189581

100

blister

Smooth bore

Frequency: DC to 26.5 GHz

18 S 20G-40M L5

183922

100

blister

Full detent

2 channel

18 S 24G-40M L5

216533

1250

tape & reel

Smooth bore

2 channel

201179

100

blister

18 S 20H-40M L5

183925

100

blister

Full detent

4 channel

18 S 24H-40M L5

225658

1250

tape & reel

Smooth bore

4 channel

197929

100

blister

47

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Mini-SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

Adaptors

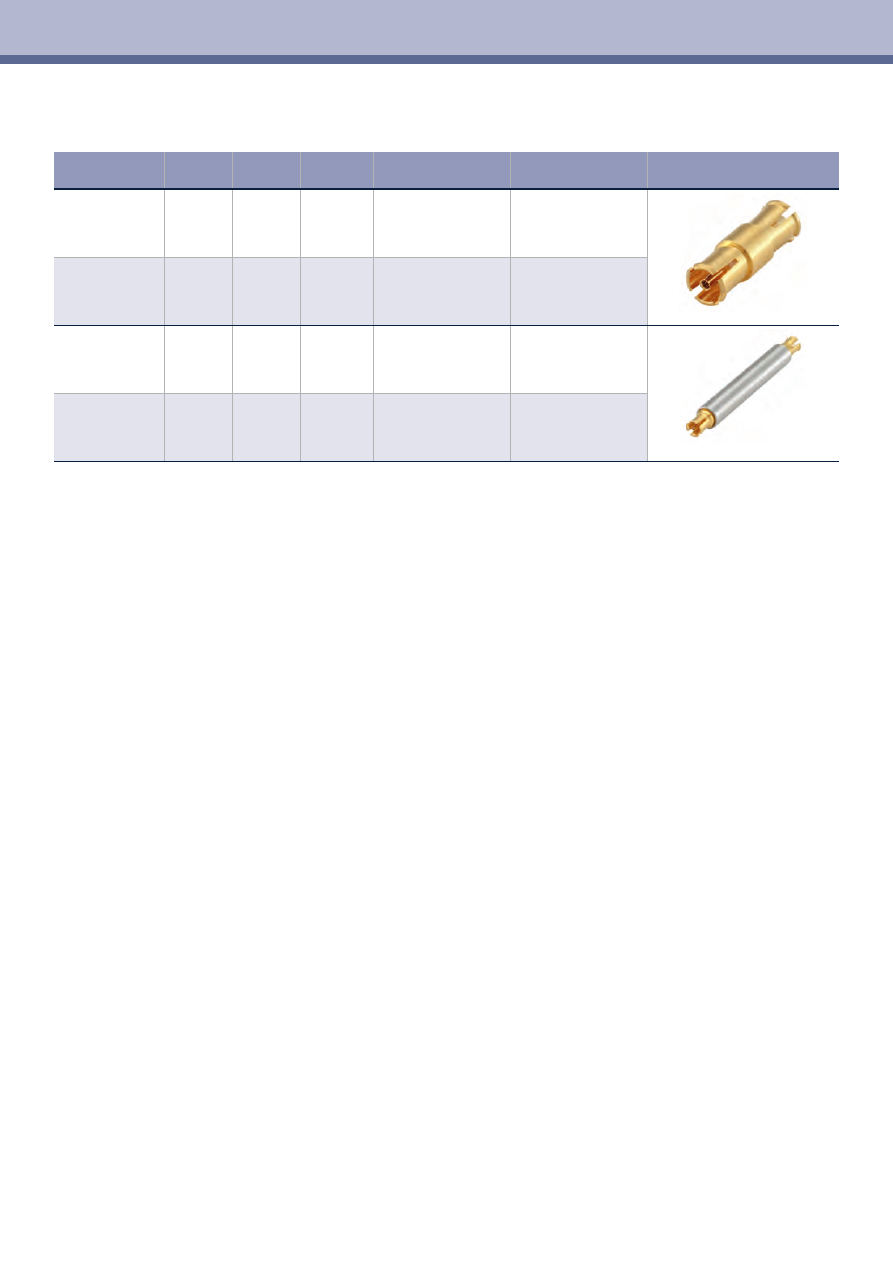

Adaptors

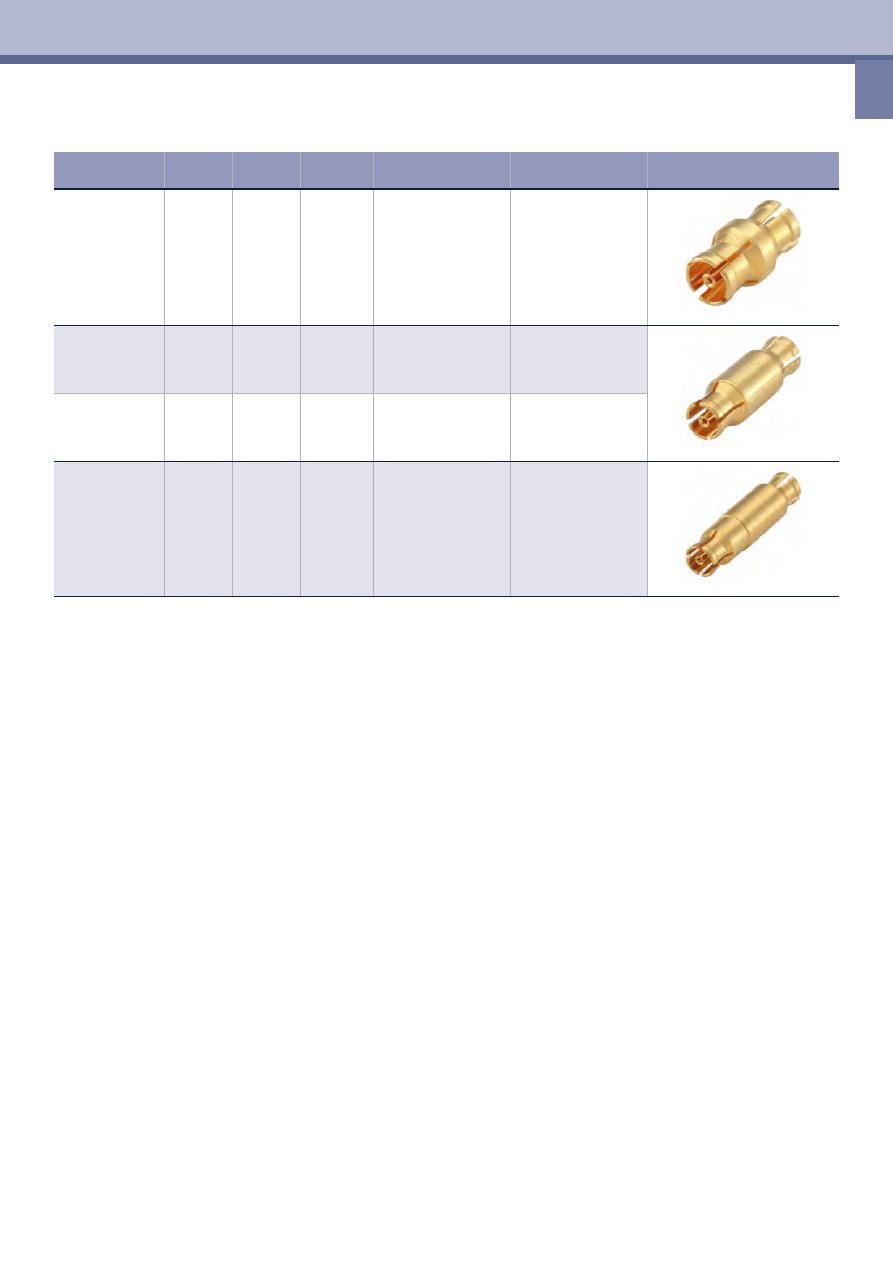

Bullets Mini-SMP female-female

Rosenberger No.

Order No.

Sales Unit Packaging

Board-to-Board
Distance

1)



3)

Bullet Length

2)

18 K 101-K00 L5

186745

100

standard

8.04 mm ± 0.1 mm

5.30 mm

18 K 118-K04 L5

191786

250

standard

10.11 mm  ± 0.1 mm

7.37 mm

18 K 104-K00 L5

191782

500

blister

11.22 mm  ± 0.1 mm

8.48 mm

18 K 107-K00 L5

191785

200

standard

13.73 mm  ± 0.1 mm

10.97 mm

1) When standard SMD-connectors are applied (e.g. 18 S 101-40M, 18 S 141-40M).
2) Bullets with other lengths on request.
3) Solder paste thickness not included.

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

48

Mini-SMP

Adaptors Mini-SMP - RPC-1.85

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

08 S 118-S00 S3

107984

1

standard

RPC-1.85 male - Mini-

SMP male

≥

 30 dB @ DC to 12 GHz

≥

 18 dB @ 12 GHz to 50 GHz

≥

 15 dB @ 50 GHz to 65 GHz

08 S 118-K00 S3

102920

1

standard

RPC-1.85 male - Mini-

SMP female

≥

 30 dB @ DC to 12 GHz

≥

 18 dB @ 12 GHz to 50 GHz

≥

 15 dB @ 50 GHz to 65 GHz

08 K 118-S00 S3

102024

1

standard

RPC-1.85 female - Mini-

SMP male

≥

 30 dB @ DC to 12 GHz

≥

 18 dB @ 12 GHz to 50 GHz

≥

 15 dB @ 50 GHz to 65 GHz

08 K 118-K00 S3

101442

1

standard

RPC-1.85 female - Mini-

SMP female

≥

 30 dB @ DC to 12 GHz

≥

 18 dB @ 12 GHz to 50 GHz

≥

 15 dB @ 50 GHz to 65 GHz

49

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Mini-SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

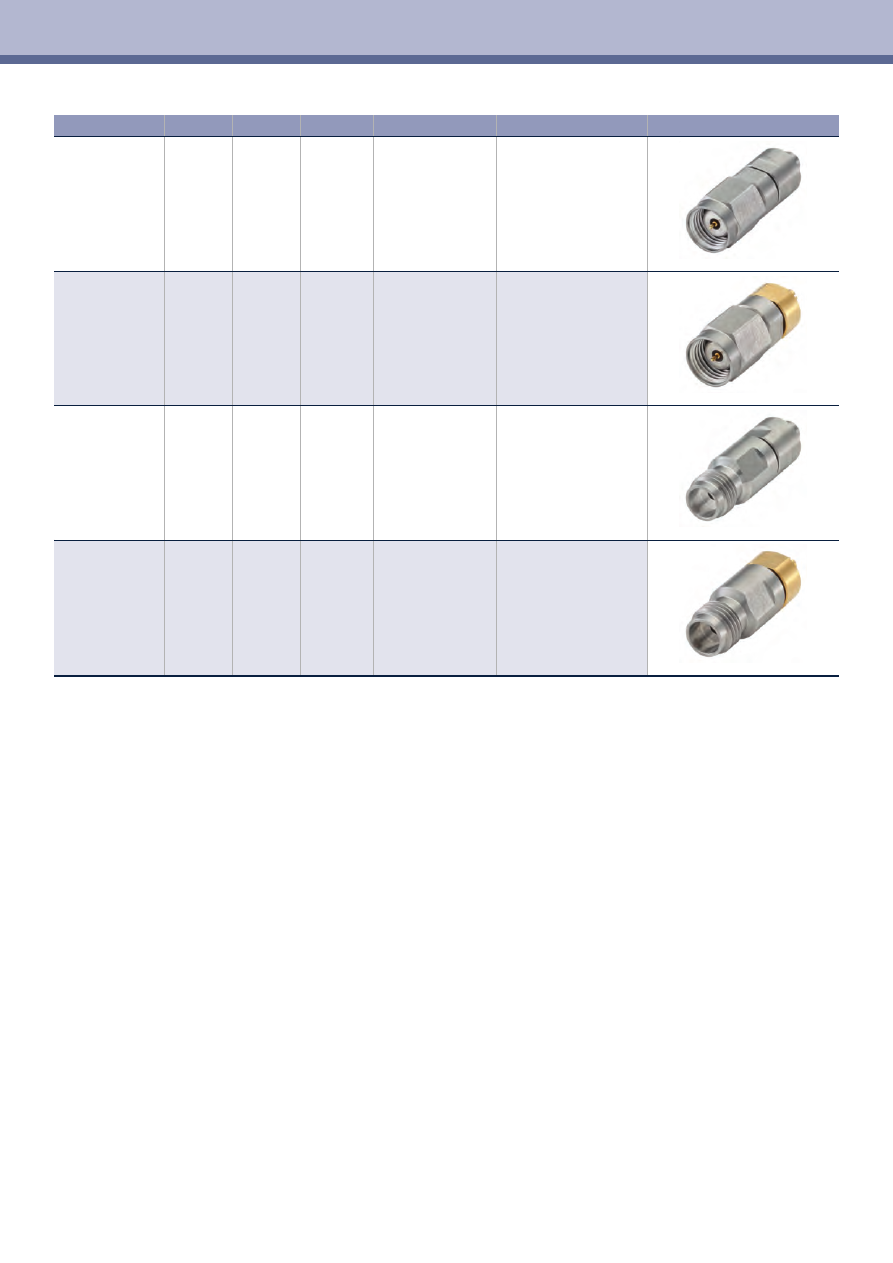

Adaptors Mini-SMP - RPC-2.92

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

02 S 118-S00 S3

103523

1

standard

RPC-2.92 male - Mini-

SMP male

≥

 30 dB @ DC to 12 GHz

≥

 26 dB @ 12 GHz to 20 GHz

≥

 18 dB @ 20 GHz to 40 GHz

02 S 118-K00 S3

100430

1

standard

RPC-2.92 male - Mini-

SMP female

≥

 30 dB @ DC to 12 GHz

≥

 26 dB @ 12 GHz to 20 GHz

≥

 18 dB @ 20 GHz to 40 GHz

02 K 118-S00 S3

104402

1

standard

RPC-2.92 female - Mini-

SMP male

≥

 30 dB @ DC to 12 GHz

≥

 26 dB @ 12 GHz to 20 GHz

≥

 18 dB @ 20 GHz to 40 GHz

02 K 118-K00 S3

103749

1

standard

RPC-2.92 female - Mini-

SMP female

≥

 30 dB @ DC to 12 GHz

≥

 26 dB @ 12 GHz to 20 GHz

≥

 18 dB @ 20 GHz to 40 GHz

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

50

Mini-SMP

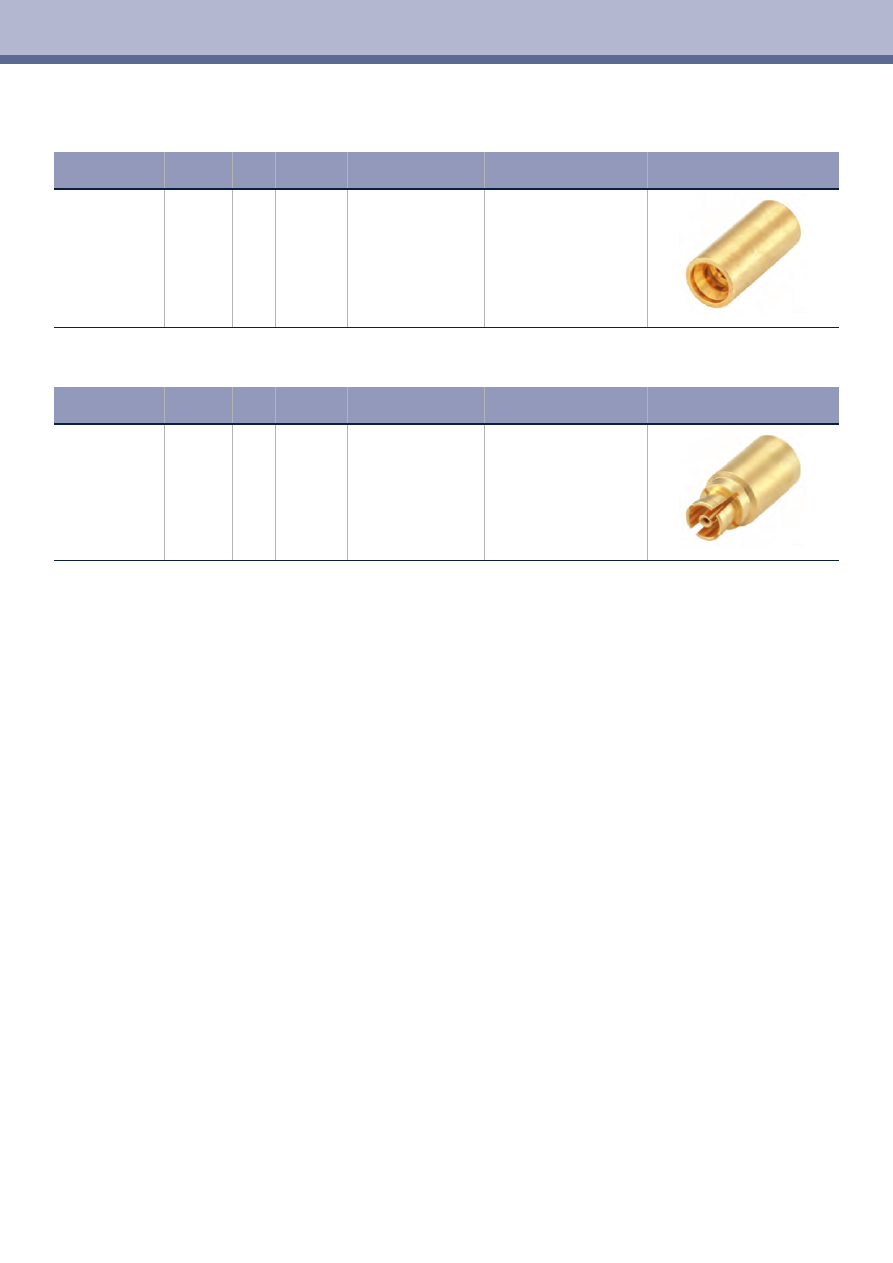

Terminations

Terminations

Termination Plug

Rosenberger No.

Order No.

Sales
Unit

Packaging Remarks

Return Loss

18 S 15R-0.5 E3

154731

1

standard

0.5 Watt

Frequency: DC to 40 GHz

≥

 26.4 dB @ DC to 18 GHz

≥

 17.7 dB @ 18 GHz to 26.5 GHz

≥

 16.6 dB @ 26.5 GHz to 40 GHz

Termination Jack

Rosenberger No.

Order No.

Sales
Unit

Packaging Remarks

Return Loss

18 K 15R-0.5 E3

139130

1

standard

0.5 Watt

Frequency: DC to 40 GHz

≥

 26.4 dB @ DC to 18 GHz

≥

 17.7 dB @ 18 GHz to 26.5 GHz

≥

 16.6 dB @ 26.5 GHz to 40 GHz

51

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Mini-SMP

SMP

Lon

gwip

e-SMP

Mi

ni

-S

M

P

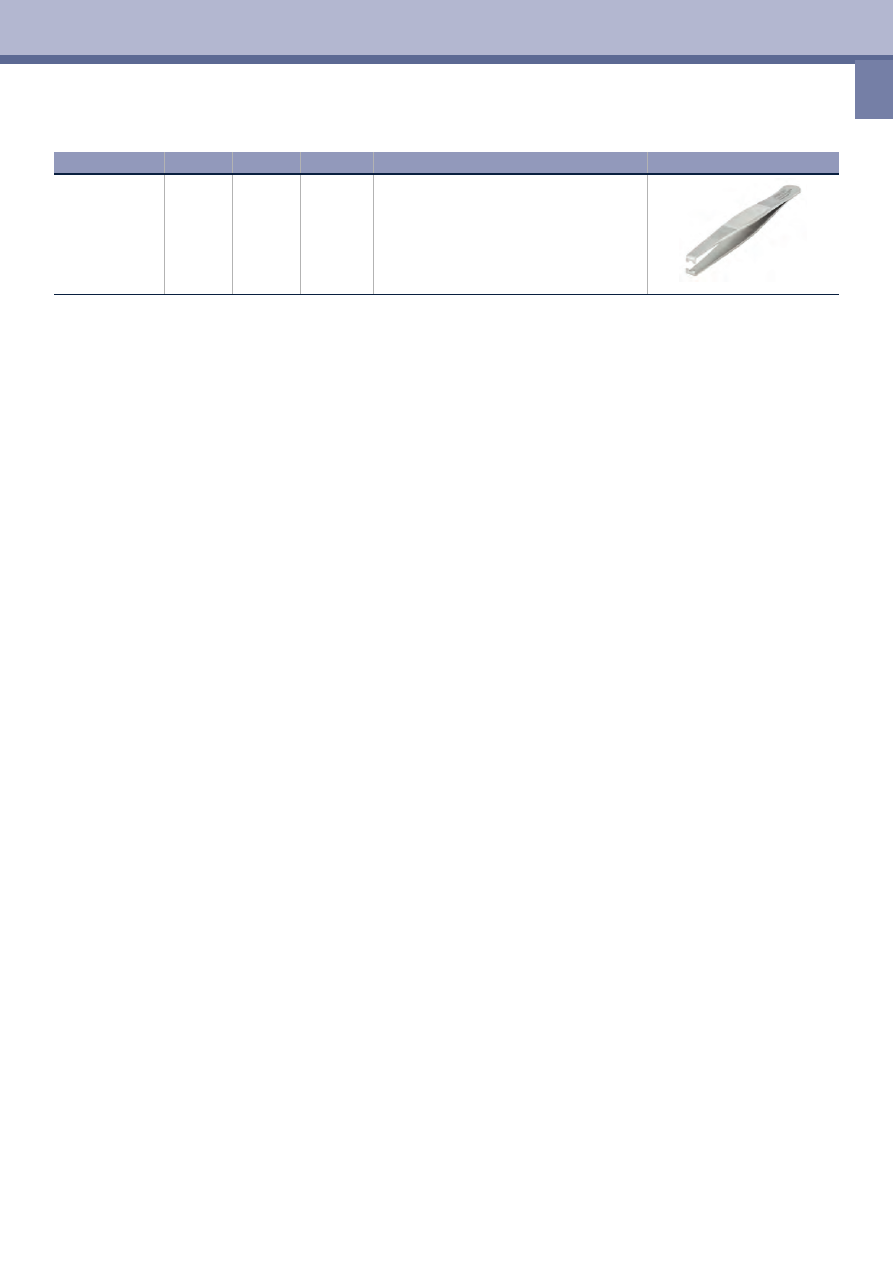

Tools

Special Tools

Extraction Tool

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

18 W 002-000

147669

1

standard

extraction tool

for Mini-SMP connectors

52

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

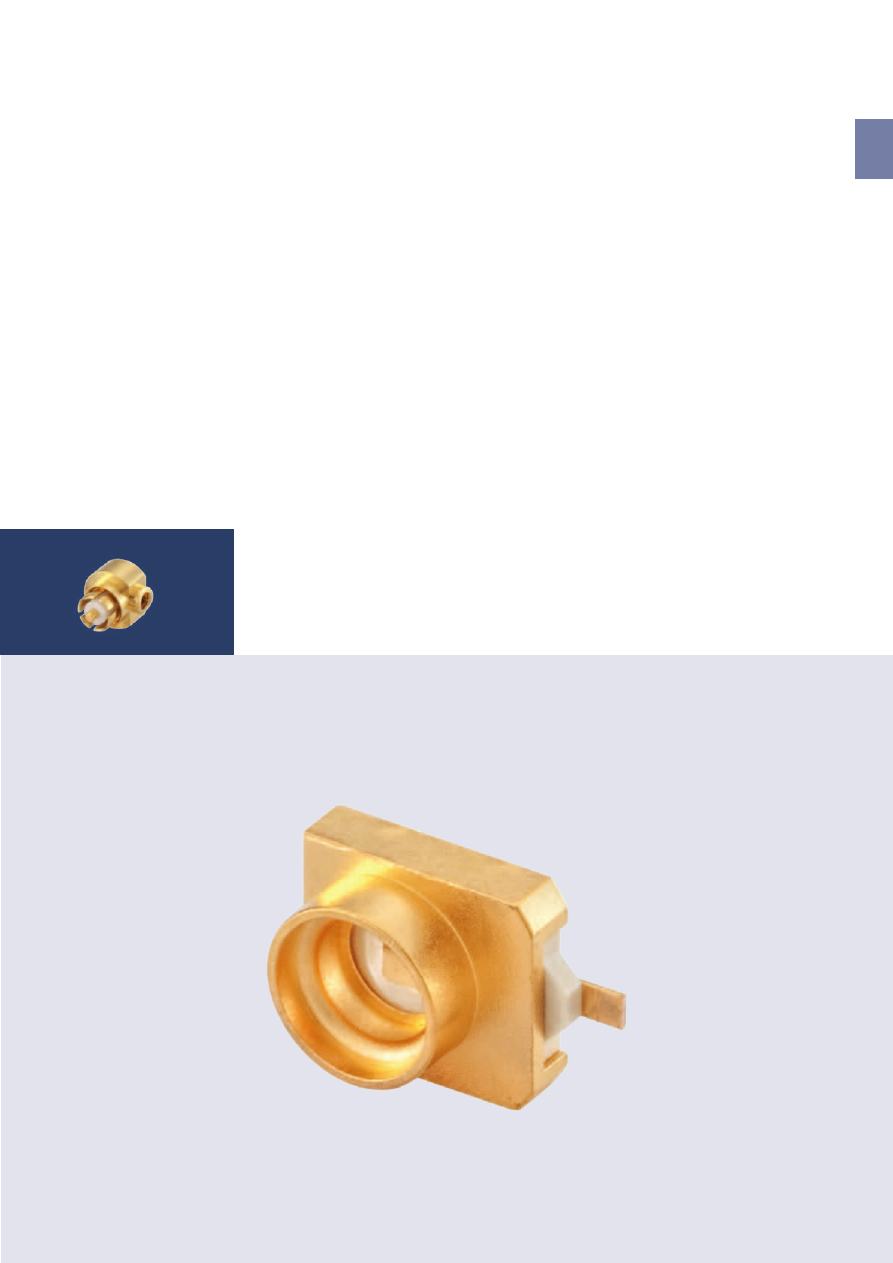

The extremely small FMC connector series – Flexible Microstrip Connectors – are designed for PCB applica-
tions in the tightest spaces. Using ‘bullets’, equalization of radial and axial misalignments in board-to-board
connections are possible.
Compared to SMP connectors, the innovative FMC interface design allows significantly more misalignment
whilst maintaining constant electrical characteristics over the whole length of the connection.
PCB connectors are available as limited detent or smooth bore types.

Die Rosenberger-Serie FMC – Flexible Microstrip Connectors – verfügt über extrem kleine Abmessungen
und eignet sich hervorragend für Leiterplattenanwendungen auf engstem Raum. Durch Einsatz sogenannter
Bullets sind sowohl radialer als auch axialer Toleranzausgleich bei Board-to-Board-Verbindungen möglich.
Im Vergleich zu SMP-Steckverbindern ist aufgrund des Interface-Designs deutlich mehr Toleranzausgleich
möglich - bei gleichbleibenden elektrischen Eigenschaften über die gesamte Länge der Steckverbindung.
PCB-Typen sind in Limited detent- und Smooth bore-Ausführungen erhältlich.

FMC

53

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

FMC

FMC

FEMALE

Kuppler

MALE

Stecker

REFERENCE PLANE

Referenzebene

1) resilient, dimension to meet electrical
    and mechanical requirements

ø 2.95

1)

54

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

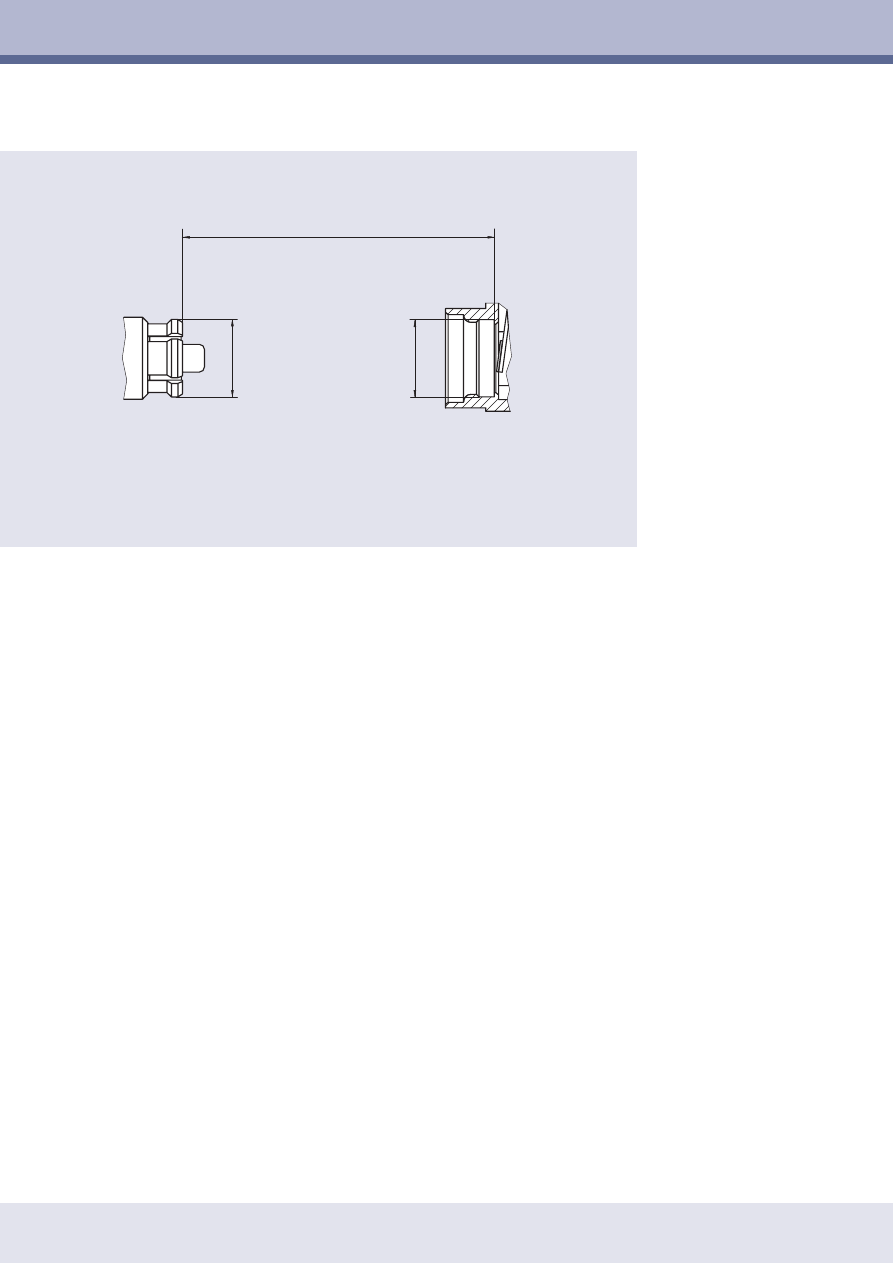

Interface Dimensions FMC

Code 16

Features



f

Interface according to Rosenberger FMC



f

Frequency range DC to 10 GHz



f

Return loss (cable connector straight) ≥ 23 dB (typ.)



f

Impedance 50 Ω



f

Minimum board-to-board distance ≥ 6.05 mm



f

Snap-on coupling

Product Range



f

Cable connectors



f

PCB connectors (SMD versions)



f

Adaptors

FMC

Applicable standards |

Anwendbare Normen

Interface according to |

Interface gemäß

Rosenberger FMC

Electrical data |

Elektrische Daten

Impedance |

Wellenwiderstand

50 Ω

Frequency range |

Frequenzbereich

DC to 10 GHz

Return loss (cable connector straight) |

Rückflussdämpfung (Kabelsteckverbinder gerade)

≥ 23 dB (typ.)

Insertion loss |

Dämpfung

≤ 0.1 x √

f (GHz) dB

Insulation resistance |

Isolationswiderstand

≥ 5 GΩ

Center contact resistance |

Übergangswiderstand Innenleiter

≤ 6 mΩ

Outer contact resistance |

Übergangswiderstand Außenleiter

≤ 2 mΩ

Test voltage |

Prüfspannung

500 V rms

Working voltage |

Betriebsspannung

335 V rms

Power handling |

Leistungsbelastbarkeit

50 W @ 2.2 GHz

Contact current |

Kontaktstrombelastbarkeit

≤ 1.2 A DC

RF leakage - Interface |

Schirmdämpfung

≥ 80 dB @ DC to 3 GHz



≥ 65 dB @ 3 GHz to 10 GHz

Mechanical data |

Mechanische Daten

Mating cycles |

Steckzyklen

≥ 100

Engagement force |

Steckkraft

Full detent: ≤ 68 N



Limited detent: ≤ 45 N



Smooth bore: ≤ 9 N

Disengagement force |

Ziehkraft

Full detent: ≥ 22 N



Limited detent: ≥ 9 N



Smooth bore: ≥ 2.2 N

Axial misalignment |

Axialer Toleranzausgleich

± 0.3 mm

Radial misalignment |

Radialer Toleranzausgleich

4°

Board-to-board distance (min.) |

Board-to-Board Abstand (min.)

6.05 mm (solder paste thickness not included)

Environmental data |

Umweltdaten

Temperature range |

Temperaturbereich

-40 °C to +105 °C

Damp heat |

Feuchte Wärme

IEC 60169-1, Sub-clause 16.3

Mixed flowing gas |

Schadgas

DIN EN 60068-2-60, Method 4

Vibration |

Vibration

IEC 61169-1, Sub-clause 9.3.3

Shock |

Schock

IEC 60169-1, Sub-clause 15.8

Max. soldering temperature (PCB connectors) |

Max. Löttemperatur (Leiterplattensteckverbinder)

IEC 61760-1, +260 °C for 10 sec.

Materials |

Materialien

Spring loaded contact parts |

Federnde Kontaktteile

CuBe, Au plating

Center contact |

Innenleiter

CuZn / CuBe, Au plating

Outer contact |

Außenleiter

CuZn / CuBe, Au plating

Dielectric |

Dielektrikum

PTFE / LCP

55

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Technical Data FMC

Code 16

Rosenberger connectors generally fulfill the indicated technical data. Individual values of connectors may deviate depending upon application, design,
type of cable, assembly method and workmanship. Data sheets for particular products can be downloaded on our website or can be provided on
request from your Rosenberger sales partner.

Rosenberger-Steckverbinder erfüllen grundsätzlich die hier angegebenen technischen Daten. Je nach Anwendung, Bauart, Kabeltyp, Montageart und
-ausführung können einzelne Werte der Steckverbinder hiervon abweichen. Datenblätter zu einzelnen Produkten können Sie von unserer Website
herunterladen oder auf Anfrage von Ihrem Rosenberger-Ansprechpartner erhalten.

FMC

FMC

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

56

FMC

4FMC

Cable Connectors

PCB Connectors

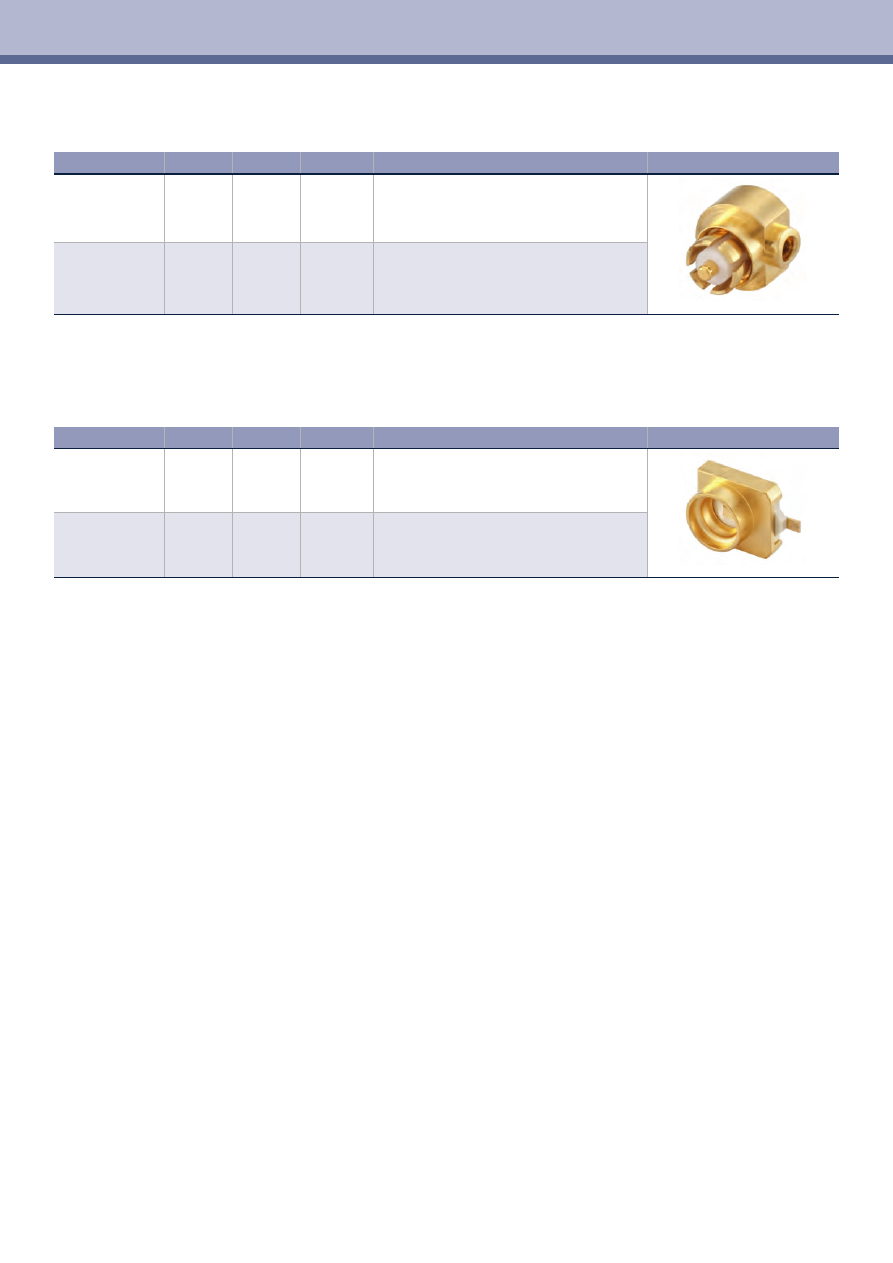

Cable Connectors - Semi-Rigid Cables

Right Angle Plug, solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

16 S 201-270 L5

154642

25

standard

70

16 S 201-271 L5

154643

25

standard

71

PCB Connectors - SMD

Straight Jack, PCB
with spring contact

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

16 P 101-40M L4

154638

100

blister

Limited detent

16 P 141-40M L4

154639

100

blister

Smooth bore

57

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

FMC

FMC

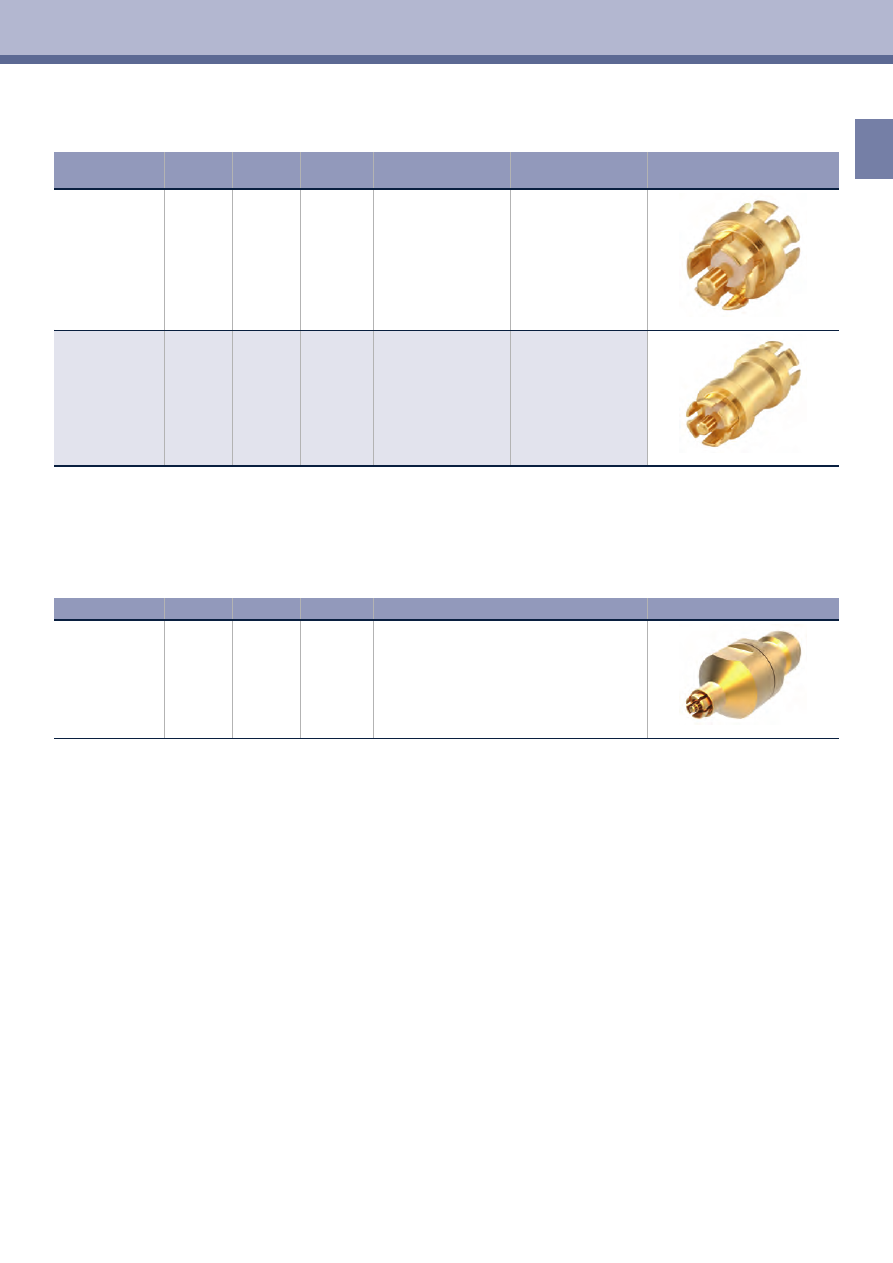

Adaptors

Adaptors

Bullets FMC male-male

Rosenberger No.

Order No.

Sales Unit Packaging

Board-to-Board
Distance

1)



3)

Bullet Length

2)

16 S 101-S00 L5

154637

100

standard

6.35 mm ± 0.3 mm

5.50 mm

16 S 102-S00 L5

156302

100

standard

10.35 mm ± 0.3 mm

9.50 mm

1) When standard FMC-connectors are applied (e.g. 16 P 101-40M, 16 P 141-40M).
2) Bullets with other lengths on request.
3) Solder paste thickness not included.

Adaptors FMC - SMA

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

16 S 132-K00 L5

163582

5

standard

FMC male - SMA female

58

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

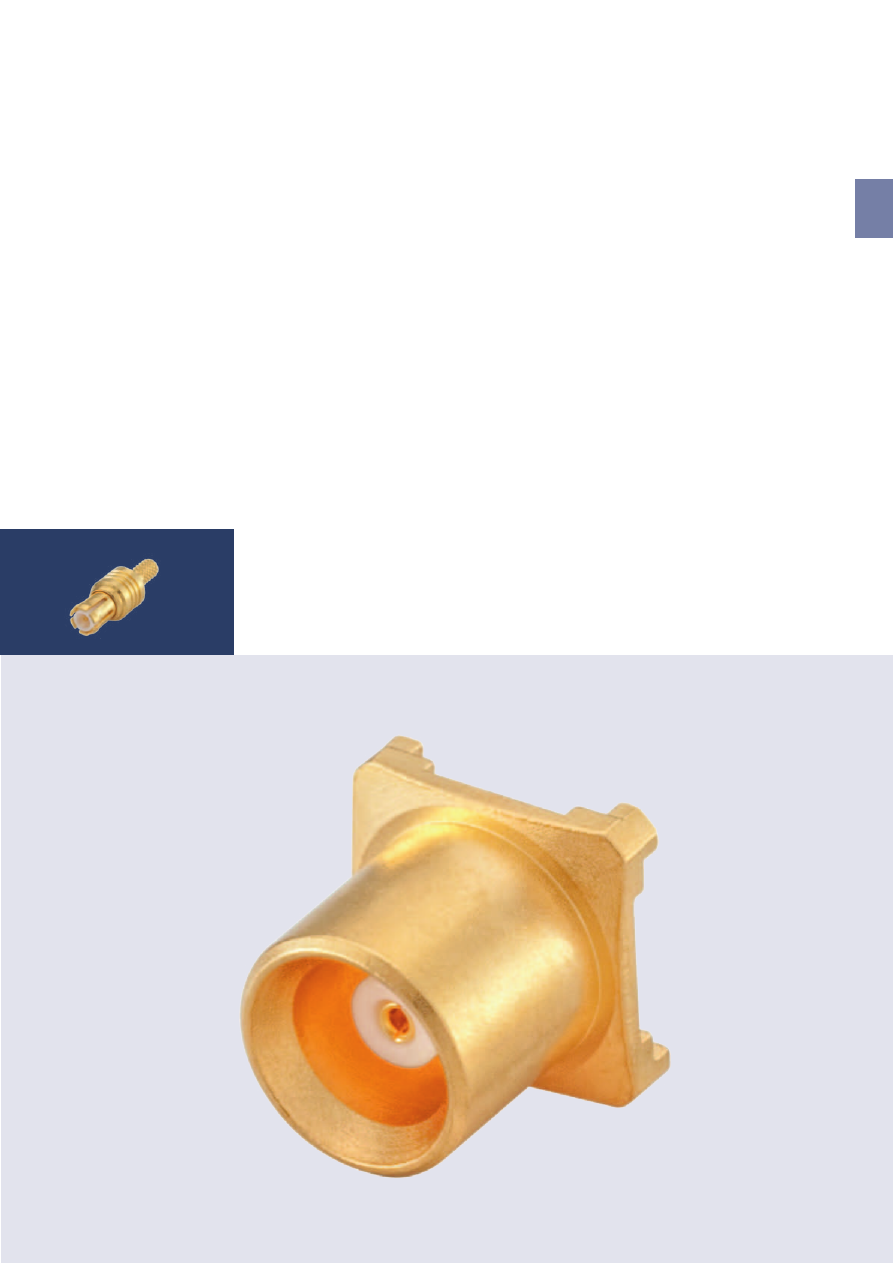

MCX coaxial connectors, provided with a snap-on coupling mechanism, are mainly applied in RF cable con-
nections up to 6 GHz, e.g. in fixed and wireless communication systems. MCX connectors are characterized
by high reliability, long service life, as well as easy and fast mounting.

MCX-Koaxial-Steckverbinder verfügen über eine Schnappverbindung und sind konzipiert für HF-Verkabe-
lungen im Frequenzbereich bis 6 GHz, u.a. in Anwendungen in den Bereichen Festnetz-Telekommunikation
und Mobilfunkanlagen. Vorteile von MCX-Steckverbindern sind hohe Zuverlässigkeit, lange Lebensdauer
sowie einfache und schnelle Montierbarkeit.

MCX 50

Ω

59

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

MCX 50

Ω

MCX

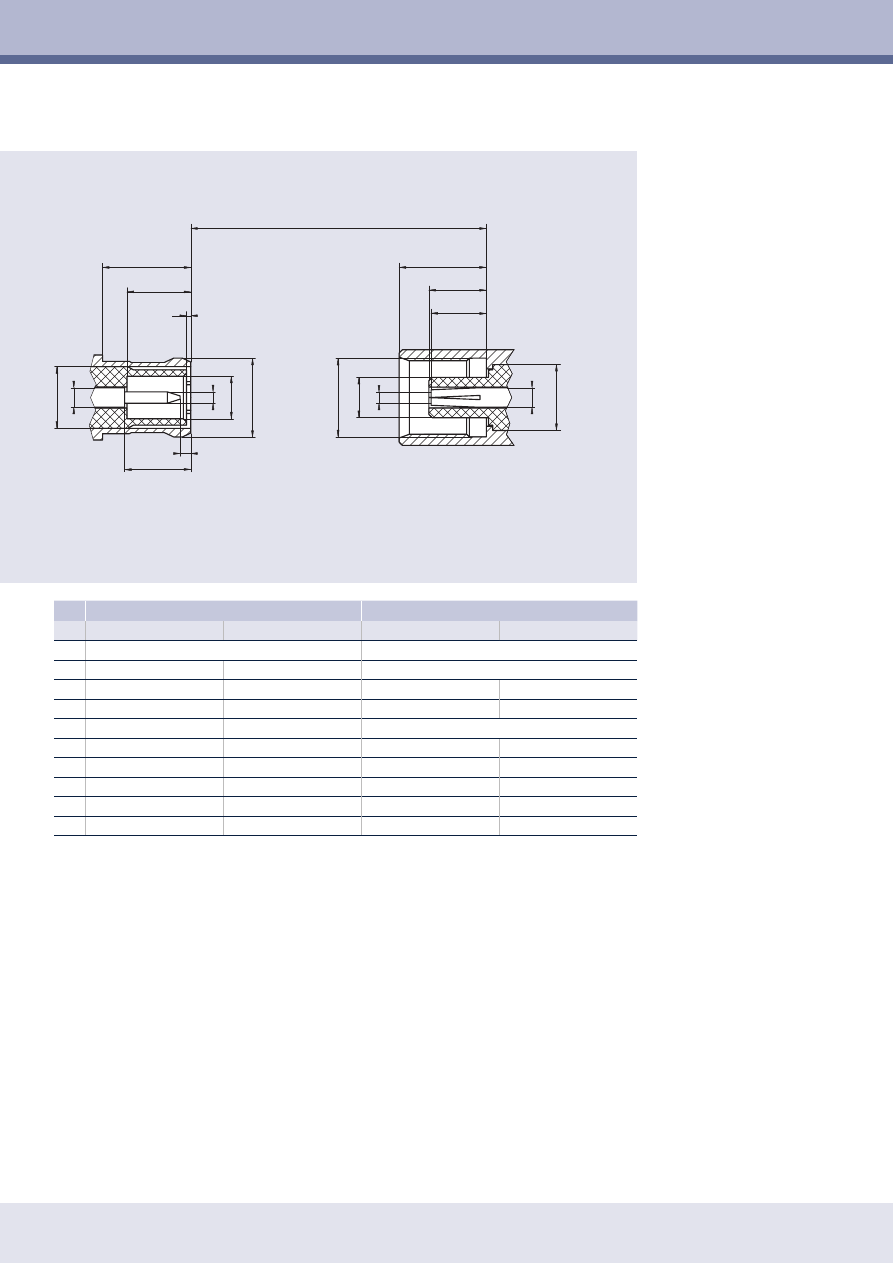

REFERENCE PLANE

Referenzebene

FEMALE

Kuppler

MALE

Stecker

I

D

G

H

G

D

I

B

E

A

C

F

E

C

B

F

A

J

Male |

Stecker

Female |

Kuppler

min.

max.

min.

max.

A

1)

1) 2)

B

–

Ø 3.00

2)

Ø 3.05 nom.

C

Ø 2.00

–

–

Ø 1.98

D

2.80

–

2.60

2.80

E

Ø 0.48

Ø 0.53

2)

F

–

Ø 3.80

2)

Ø 3.60

Ø 3.75

G

4.15

–

2.30

2.80

H

0.15

–

–

–

I

0.00

0.30

4.00

4.12

J

2.80

3.20

–

–

60

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Interface Dimensions MCX 50 Ω

Code 29

Dimensions in mm

1)

Contact diameter refers to 50 Ω

2)

Resilient, dimension to meet electrical and mechanical requirements

Features



f

Interface according to IEC 61169-36, CECC 22220



f

Frequency range DC to 6 GHz



f

Return loss (cable connector straight) ≥ 20 dB (typ.)



f

Impedance 50 Ω



f

30% size reduction compared to SMB connectors



f

Snap-on coupling

Product Range



f

Cable connectors



f

Panel connectors



f

PCB connectors



f

Terminations



f

Adaptors

MCX connectors with 75 Ω characteristic impedance are available on request.

MCX Steckverbinder in 75 Ω sind auf Anfrage erhältlich.

MCX 50 Ω

Applicable standards |

Anwendbare Normen

Interface according to |

Interface gemäß

IEC 61169-36, CECC 22220

Electrical data |

Elektrische Daten

Impedance |

Wellenwiderstand

50 Ω

Frequency range |

Frequenzbereich

DC to 6 GHz

Return loss (cable connector straight) |

Rückflussdämpfung (Kabelsteckverbinder gerade)

≥ 21 dB (typ.)

Insertion loss |

Dämpfung

≤ 0.1 x √

f (GHz) dB

Insulation resistance |

Isolationswiderstand

≥ 1 GΩ

Center contact resistance |

Übergangswiderstand Innenleiter

≤ 5 mΩ

Outer contact resistance |

Übergangswiderstand Außenleiter

≤ 2.5 mΩ

Test voltage |

Prüfspannung

750 V rms

Working voltage |

Betriebsspannung

335 V rms

Contact current |

Kontaktstrombelastbarkeit

≤ 1.5 A DC

RF leakage - Interface |

Schirmdämpfung

≥ 70 dB @ DC to 1 GHz

Mechanical data |

Mechanische Daten

Mating cycles |

Steckzyklen

≥ 500

Center contact captivation |

Innenleiter Haltekraft

axial: ≥ 10 N

Engagement force |

Steckkraft

≤ 25 N

Disengagement force |

Ziehkraft

8 N to 20 N

Environmental data |

Umweltdaten

Temperature range |

Temperaturbereich

-55 °C to +155 °C

Thermal shock |

Temperaturzyklen

CECC 22220, Chapter 4.6.7

Damp heat |

Feuchte Wärme

CECC 22220, Chapter 4.6.6

Corrosion resistance |

Korrosionsbeständigkeit

CECC 22220, Chapter 4.6.10

Vibration |

Vibration

CECC 22220, Chapter 4.6.3

Max. soldering temperature (PCB connectors) |

Max. Löttemperatur (Leiterplattensteckverbinder)

IEC 61760-1, +260 °C for 10 sec.

Materials |

Materialien

Spring loaded contact parts |

Federnde Kontaktteile

CuBe, Au plating

Center contact |

Innenleiter

CuZn, Au plating

Outer contact |

Außenleiter

CuZn, Au / white bronze plating

Crimping ferrule |

Crimphülse

Cu, Au / white bronze plating

Dielectric |

Dielektrikum

PTFE

Gasket |

Dichtung

Rubber

61

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Technical Data MCX 50 Ω

Code 29

Rosenberger connectors generally fulfill the indicated technical data. Individual values of connectors may deviate depending upon application, design,
type of cable, assembly method and workmanship. Data sheets for particular products can be downloaded on our website or can be provided on
request from your Rosenberger sales partner.

Rosenberger-Steckverbinder erfüllen grundsätzlich die hier angegebenen technischen Daten. Je nach Anwendung, Bauart, Kabeltyp, Montageart und
-ausführung können einzelne Werte der Steckverbinder hiervon abweichen. Datenblätter zu einzelnen Produkten können Sie von unserer Website
herunterladen oder auf Anfrage von Ihrem Rosenberger-Ansprechpartner erhalten.

MCX 50 Ω

MCX

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

62

MCX 50

Ω

5MCX 50

Ω

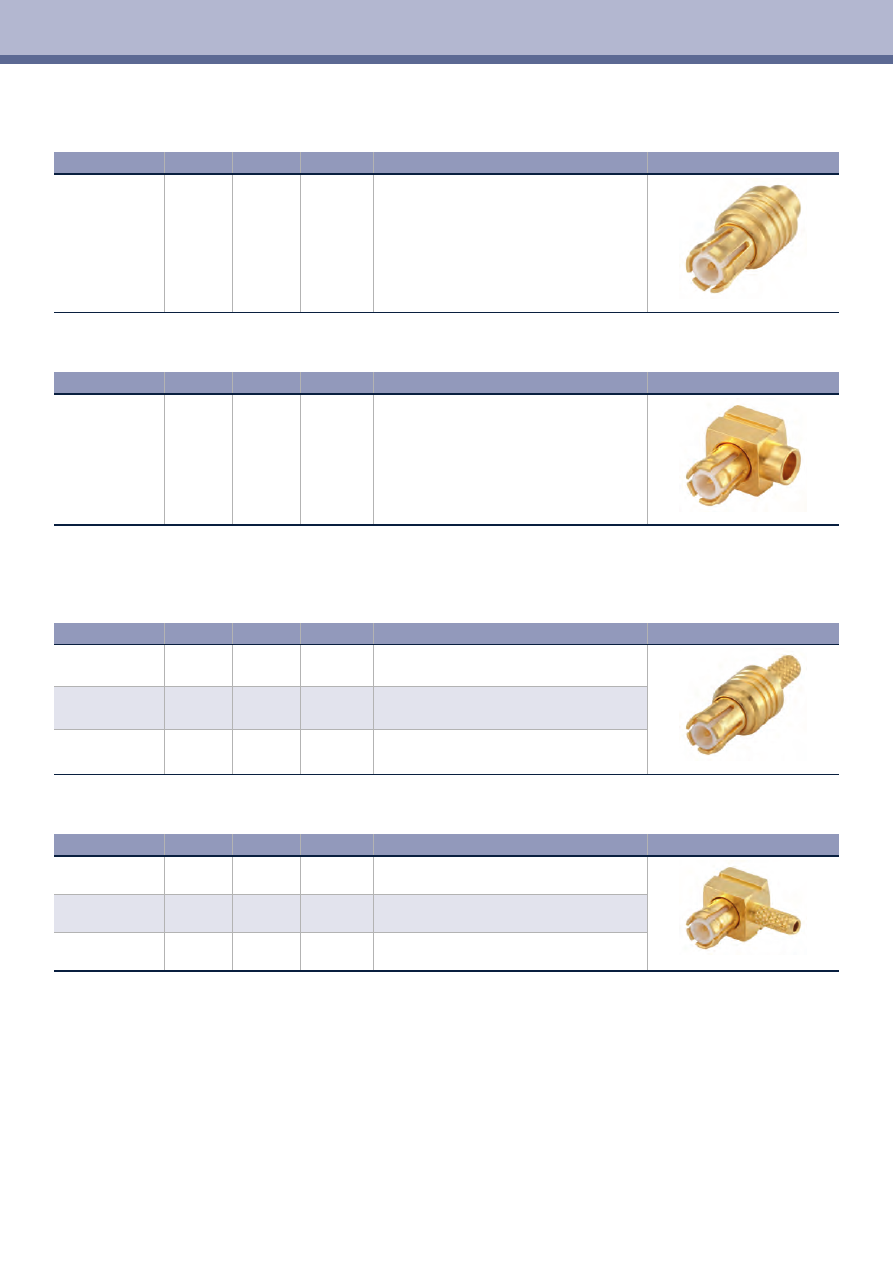

Cable Connectors

Cable Connectors Semi-Rigid Cables

Straight Plug, solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

29 S 111-271 L5

186500

100

standard

71

Right Angle Plug, solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

29 S 211-271 L5

195003

100

standard

71

Cable Connectors - Flexible Cables

Straight Plug, crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

29 S 111-101 L5

187219

100

standard

01

29 S 111-102 L5

170219

100

standard

02

29 S 111-103 L5

187218

100

standard

03

Right Angle Plug, solder-crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

29 S 211-301 L5

195718

50

standard

01

29 S 211-302 L5

183820

100

standard

02

29 S 211-303 L5

197829

100

standard

03

63

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

MCX 50

Ω

MCX

Panel Connectors

Panel Connectors - Coaxial End

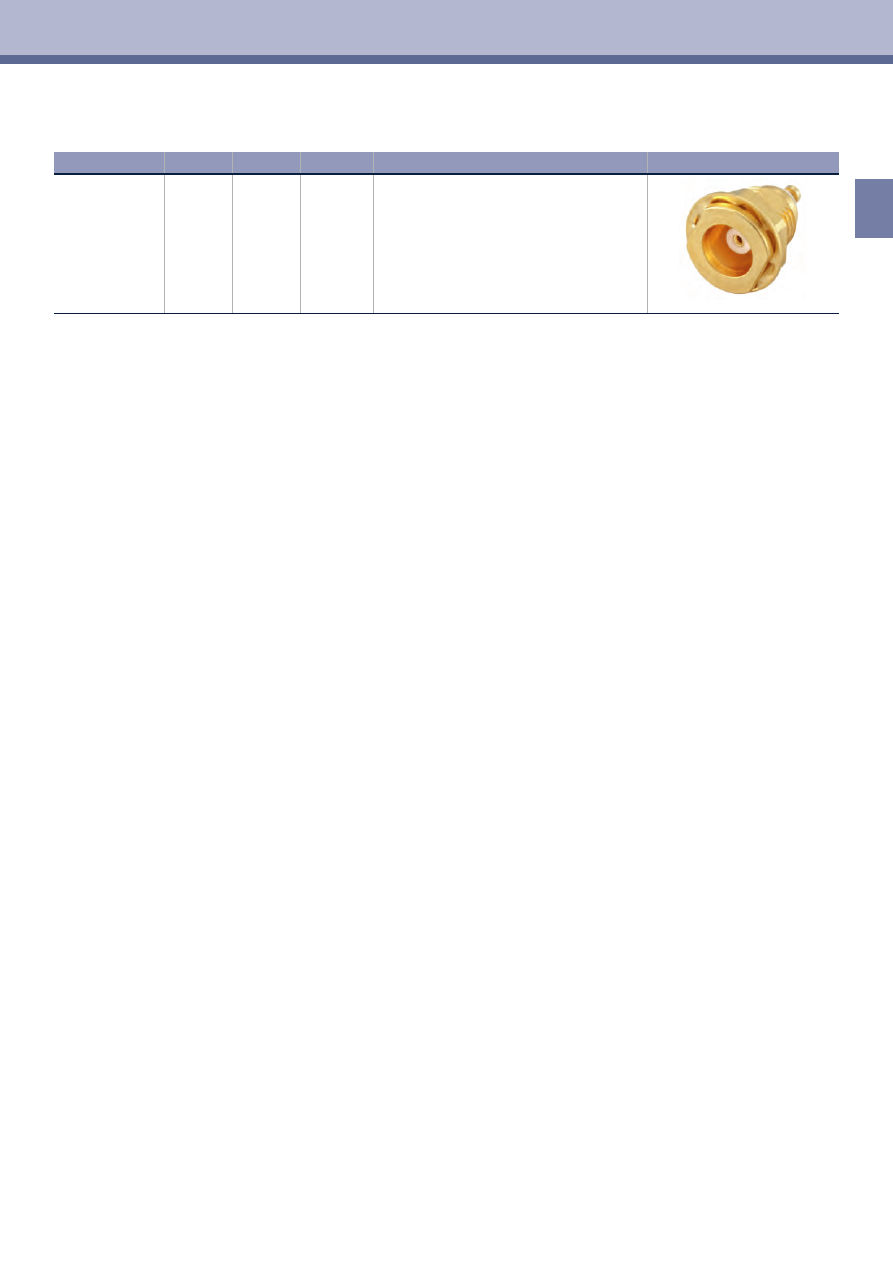

Panel Jack, round flange

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

29 K 501-500 L5

182267

100

blister

round flange

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

64

MCX 50

Ω

PCB Connectors

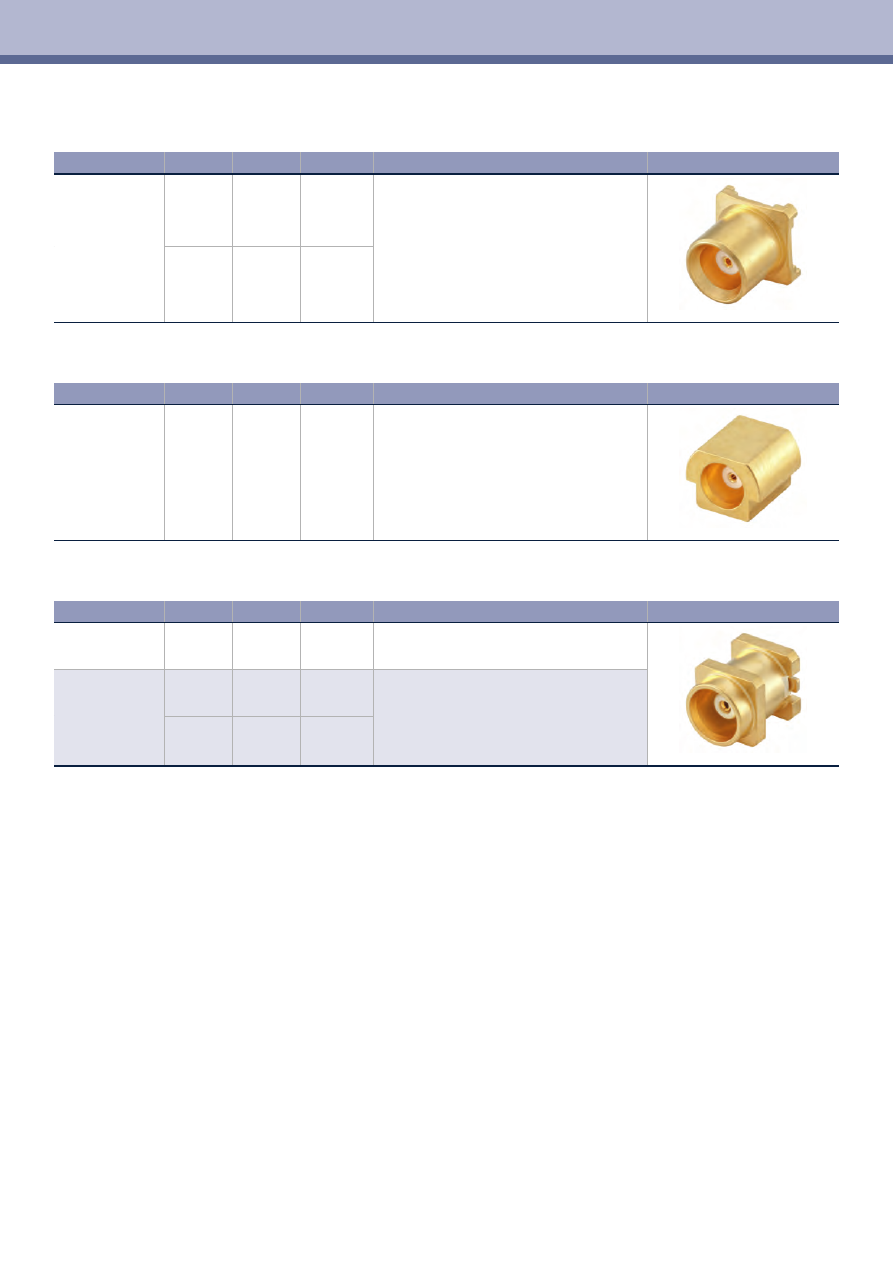

PCB Connectors - SMD

Straight Jack, PCB

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

29 K 101-40M L5

162788

750

tape & reel

removable plastic cap on suction area

182262

100

blister

Right Angle Jack, PCB

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

29 K 203-40M L5

182266

50

blister

Straight/Right Angle Jack, PCB

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

29 K 10A-40M L5

182268

500

tape & reel

application as straight type

removable plastic cap on suction area

29 K 201-40M L5

181393

1500

tape & reel

application as right angle type

without removable plastic cap on suction area

182271

100

blister

65

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

MCX 50

Ω

MCX

PCB Connectors

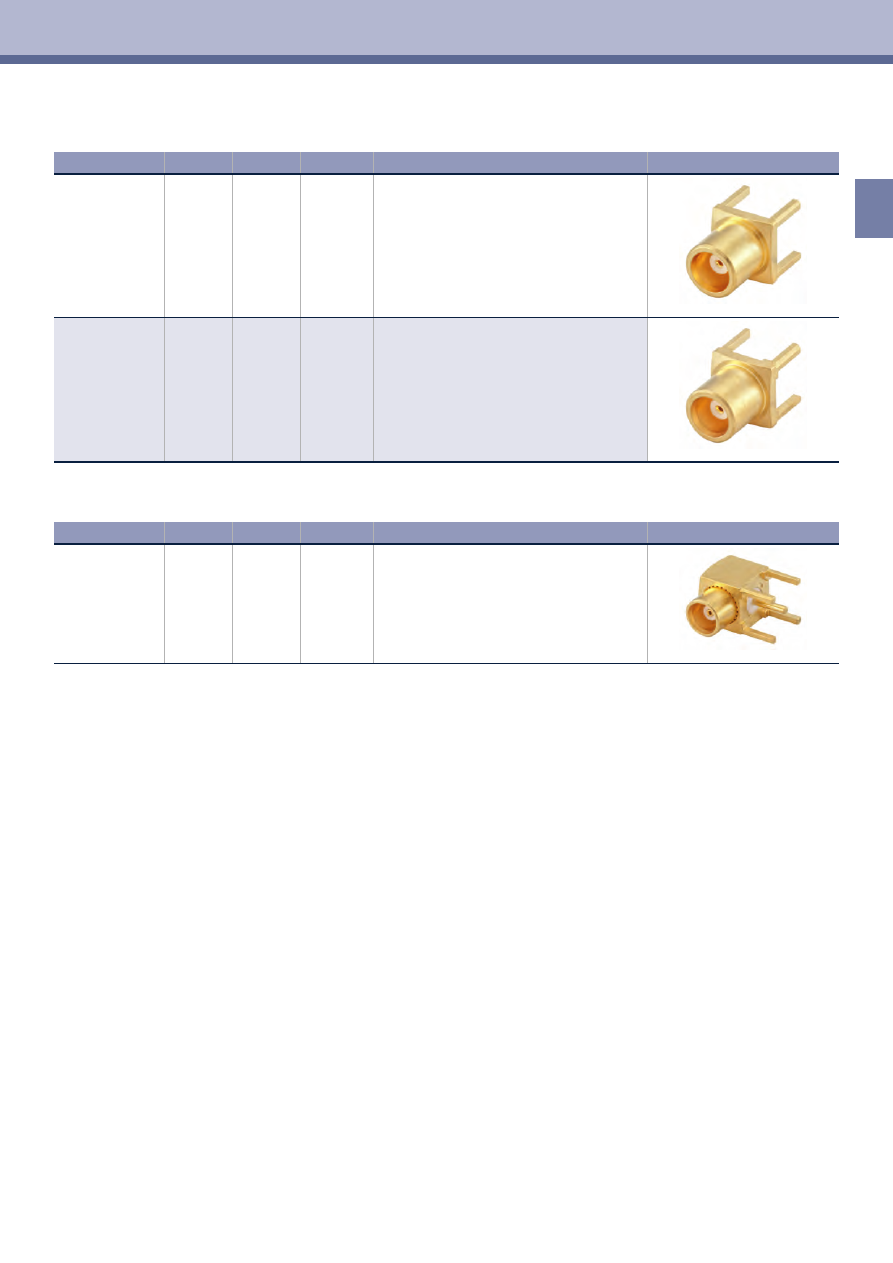

PCB Connectors - Solder Pin

Straight Jack, PCB

Solder Pin

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

29 K 101-400 L5

182261

100

standard

without stand-off

29 K 102-400 L5

163762

50

standard

stand-off version

Right Angle Jack, PCB

Solder Pin

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

29 K 203-400 L5

169607

100

blister

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

66

MCX 50

Ω

Adaptors

Adaptors

Adaptors MCX - SMA

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

29 S 132-K01 N5

151696

1

standard

MCX male - SMA female

hexagonal flange

Adaptors MCX - N 50

Ω

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

29 S 153-S00 Z5

102471

1

standard

MCX male - N male

29 S 153-K00 Z5

100499

1

standard

MCX male - N female

29 K 153-S00 Z5

104497

1

standard

MCX female - N male

29 K 153-K00 Z5

101934

1

standard

MCX female - N female

67

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

MCX 50

Ω

MCX

Terminations

Terminations

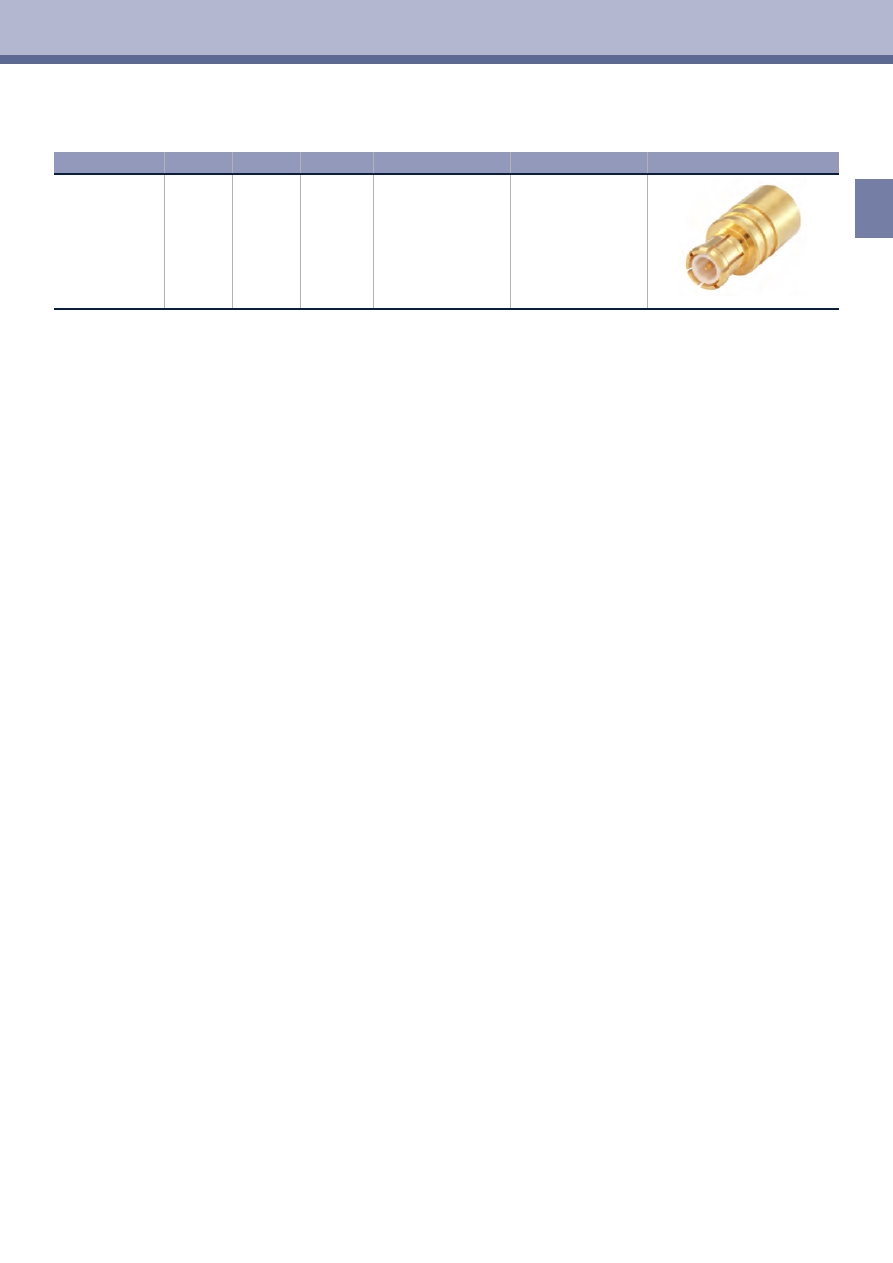

Termination Plug

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

29 S 15R-1.0 E3

105913

100

standard

1 Watt

Frequency: DC to 6 GHz

≥

 23.1 dB @ DC to 4 GHz

≥

 17.7 dB @ 4 GHz to 6 GHz

MCX connectors in 75

Ω

 version are avialable on request.

68

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

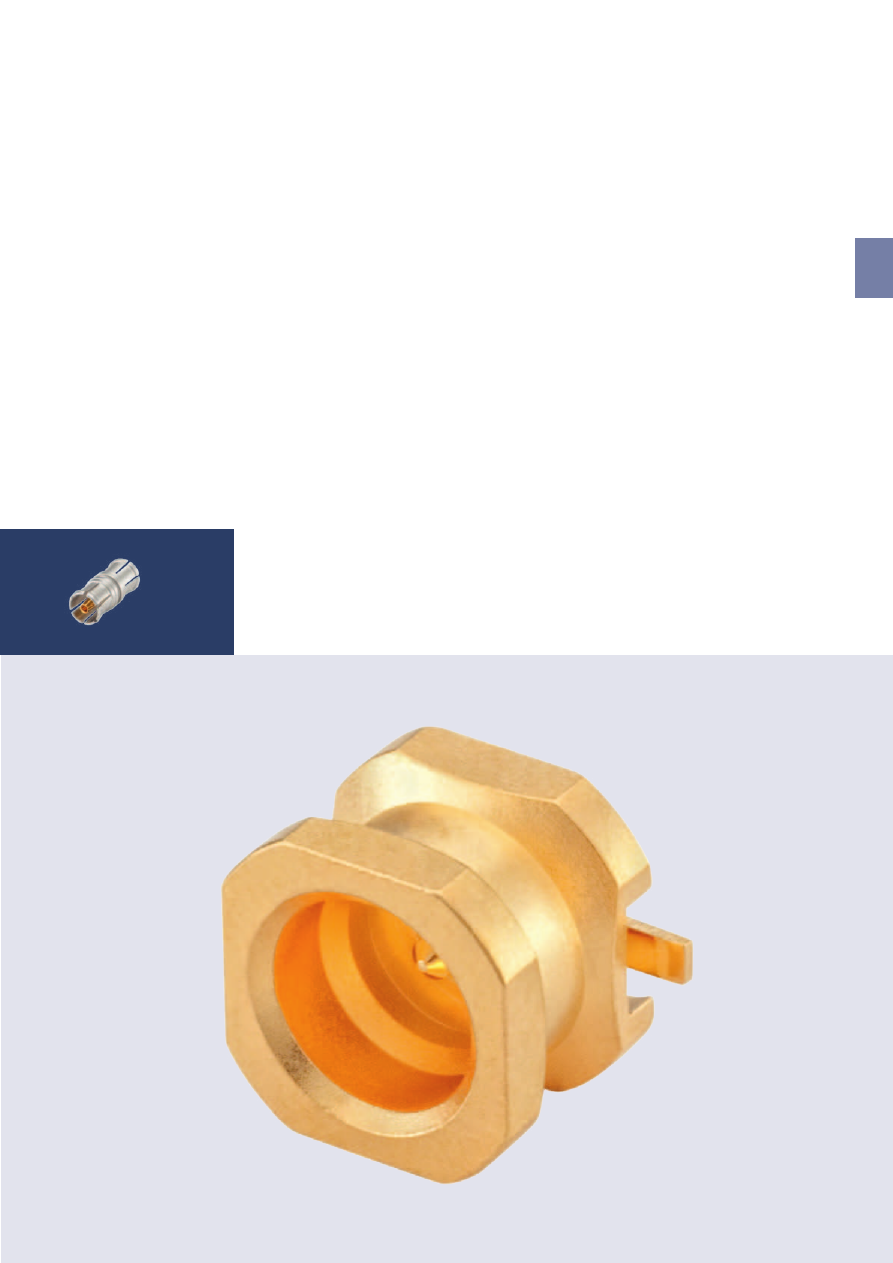

P-SMP coaxial connectors from Rosenberger combine the advantages of SMP connectors – minimum
board-to-board spaces – and of SMA connectors – high performance and high power rating. Minimum
board-to-board distances from 12.6 mm can be realized by using bullets of different lengths, yet P-SMP
connectors are designed for high power loads and operate at frequencies up to 10 GHz.

P-SMP – Power SMP – RF coaxial connectors have been designed for applications up to 200 W @ 2.2 GHz

continuous power, e.g. board-to-board connections in base stations, or board-to-cable connections in
power amplifier filter units.
PCB connectors – SMD and also pin-in-paste types - are available as limited detent or smooth bore types.

P-SMP-Koaxial-Steckverbinder von Rosenberger verbinden die Vorteile der Serien SMP – geringstmögli-
che Leiterplattenabstände – und SMA – hohe Leistung – miteinander. Durch Verwendung von Bullets sind
minimale Leiterplattenabstände ab 12,6 mm möglich, gleichzeitig sind P-SMP-Steckverbinder bei hohen
Leistungen bis in einen hohen Frequenzbereich bis 10 GHz belastbar.

Die Serie P-SMP - Power SMP - ist konzipiert für Anwendungen, bei denen Dauerleistungen bis

200 W @ 2.2 GHz gefordert sind, z. B. Board-to-Board-Steckverbindungen in Basisstationen oder Übergän

-

ge von Leiterplatte auf Kabel in Leistungsverstärker-Filterverbindungen.
PCB-Typen – SMD- und Pin-in-paste-Bauformen – sind als Limited detent- und Smooth bore-Ausführungen
erhältlich.

P-SMP

69

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

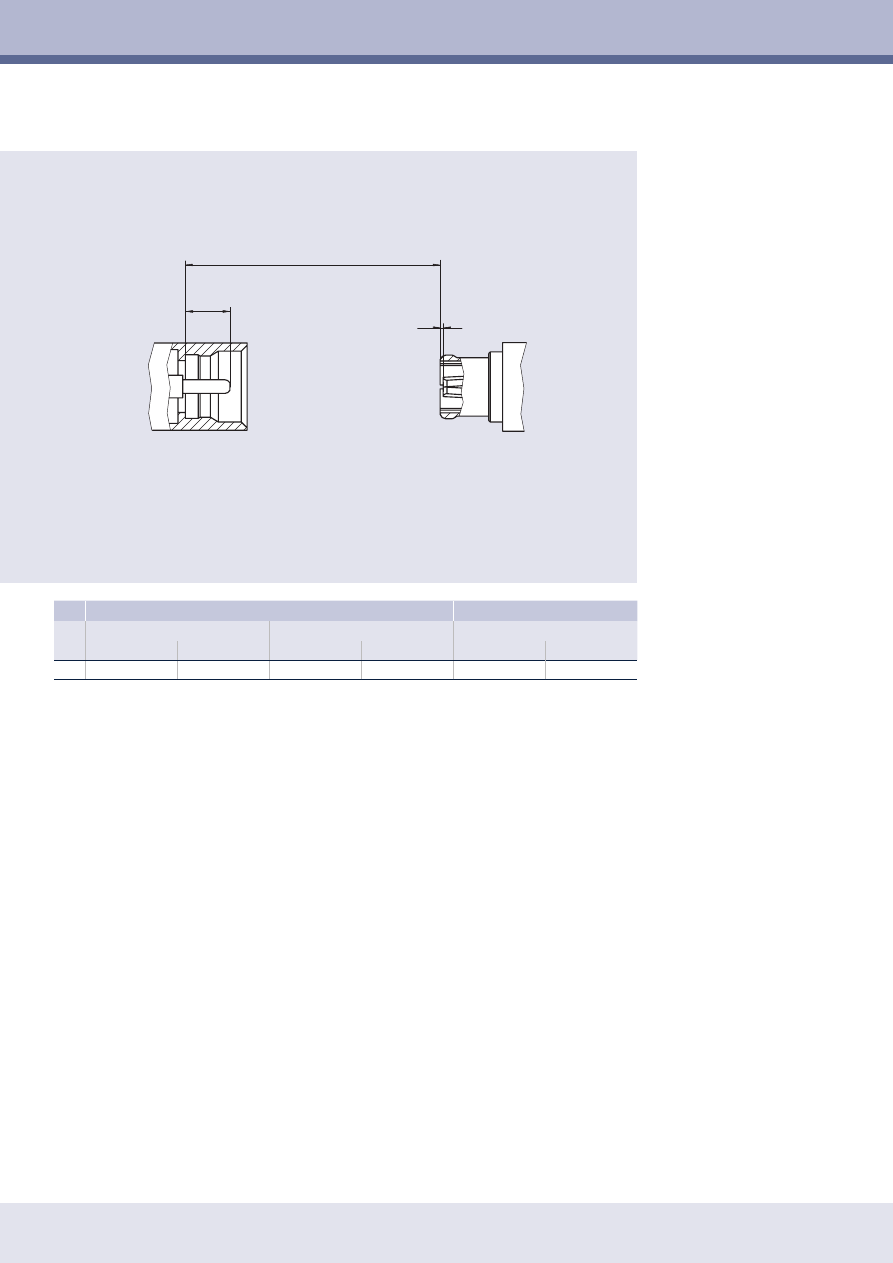

P-SMP

P-SMP

MALE

Stecker

FEMALE

Kuppler

REFERENCE PLANE

Referenzebene

D

D

Male |

Stecker

Female |

Kuppler

Smooth bore

Limited detent

min.

max.

min.

max.

min.

max.

D

1.90

2.16

1.90

2.16

0.00

0.20

70

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Interface Dimensions P-SMP

Code 119

Dimensions in mm

Features



f

Interface according to Rosenberger P-SMP series



f

Frequency range DC to 10 GHz



f

Return loss (cable connector straight) ≥ 32 dB (typ.)



f

Power handling (continuous) 200 W @ 2.2. GHz



f

Impedance 50 Ω



f

Minimum board-to-board distance ≥ 12.6 mm



f

Axial misalignment ± 1 mm



f

Radial misalignment 4°



f

Snap-on coupling

Product Range



f

Cable connectors



f

Panel connectors



f

PCB connectors (SMD versions)



f

Adaptors

P-SMP

Applicable standards |

Anwendbare Normen

Interface according to |

Interface gemäß

Rosenberger P-SMP

Electrical data |

Elektrische Daten

Impedance |

Wellenwiderstand

50 Ω

Frequency range |

Frequenzbereich

DC to 10 GHz

Return loss (cable connector straight) |

Rückflussdämpfung (Kabelsteckverbinder gerade)

≥ 32 dB @ DC to 3 GHz



≥ 26 dB @ 3 GHz to 6 GHz

Insertion loss |

Dämpfung

≤ 0.03 x √

f (GHz) dB

Insulation resistance |

Isolationswiderstand

≥ 5 GΩ

Center contact resistance |

Übergangswiderstand Innenleiter

≤ 3 mΩ

Outer contact resistance |

Übergangswiderstand Außenleiter

≤ 2 mΩ

Test voltage |

Prüfspannung

1000 V rms

Working voltage |

Betriebsspannung

480 V rms

Power handling |

Leistungsbelastbarkeit

200 W @ 2.2 GHz

Contact current |

Kontaktstrombelastbarkeit

≤ 15 A DC

RF leakage - Interface |

Schirmdämpfung

≥ 75 dB @ DC to 4 GHz

Intermodulation 3rd order |

Intermodulation 3. Ordnung

≤ -160 dBc (2 x 43 dBm)

Mechanical data |

Mechanische Daten

Mating cycles |

Steckzyklen

Full detent: ≥ 100



Limited detent: ≥ 100



Smooth bore, Catchers mitt: ≥ 1000

Center contact captivation |

Innenleiter Haltekraft

axial: ≥ 7 N

Engagement force |

Steckkraft

Full detent: ≤ 68 N



Limited detent: ≤ 45 N



Smooth bore, Catchers mitt: ≤ 10 N

Disengagement force |

Ziehkraft

Full detent: ≥ 25 N



Limited detent: ≥ 15 N



Smooth bore, Catchers mitt: ≥ 2.2 N

Axial misalignment |

Axialer Toleranzausgleich

± 1 mm

Radial misalignment |

Radialer Toleranzausgleich

4°

Board-to-board distance (min.) |

Board-to-board Abstand (min.)

12.6 mm (solder paste thickness not included)

Environmental data |

Umweltdaten

Temperature range |

Temperaturbereich

-65 °C to +165 °C

Thermal shock |

Temperaturzyklen

IEC 60169-1, Sub-clause 16.4 (-65 °C to +165 °C)

Climatic category |

Klimakategorie

IEC 60169-1, Sub-clause 18 (+165 °C, 1000 hours)

Vibration |

Vibration

IEC 60068-2-64 random

Shock |

Schock

IEC 60068-2-27 (50g, 11 ms, half-sine)

Max. soldering temperature (PCB connectors) |

Max. Löttemperatur (Leiterplattensteckverbinder)

IEC 61760-1, +260 °C for 10 sec.

Materials |

Materialien

Spring loaded contact parts |

Federnde Kontaktteile

CuBe, Au / white bronze plating

Center contact |

Innenleiter

CuZn, Au plating

Outer contact |

Außenleiter

CuZn, Au / white bronze plating

Crimping ferrule |

Crimphülse

Cu, Au / white bronze plating

Dielectric |

Dielektrikum

PTFE / PEEK / LCP

71

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Technical Data P-SMP

Code 119

Rosenberger connectors generally fulfill the indicated technical data. Individual values of connectors may deviate depending upon application, design,
type of cable, assembly method and workmanship. Data sheets for particular products can be downloaded on our website or can be provided on
request from your Rosenberger sales partner.

Rosenberger-Steckverbinder erfüllen grundsätzlich die hier angegebenen technischen Daten. Je nach Anwendung, Bauart, Kabeltyp, Montageart und
-ausführung können einzelne Werte der Steckverbinder hiervon abweichen. Datenblätter zu einzelnen Produkten können Sie von unserer Website
herunterladen oder auf Anfrage von Ihrem Rosenberger-Ansprechpartner erhalten.

P-SMP

P-SMP

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

72

P-SMP

6P-SMP

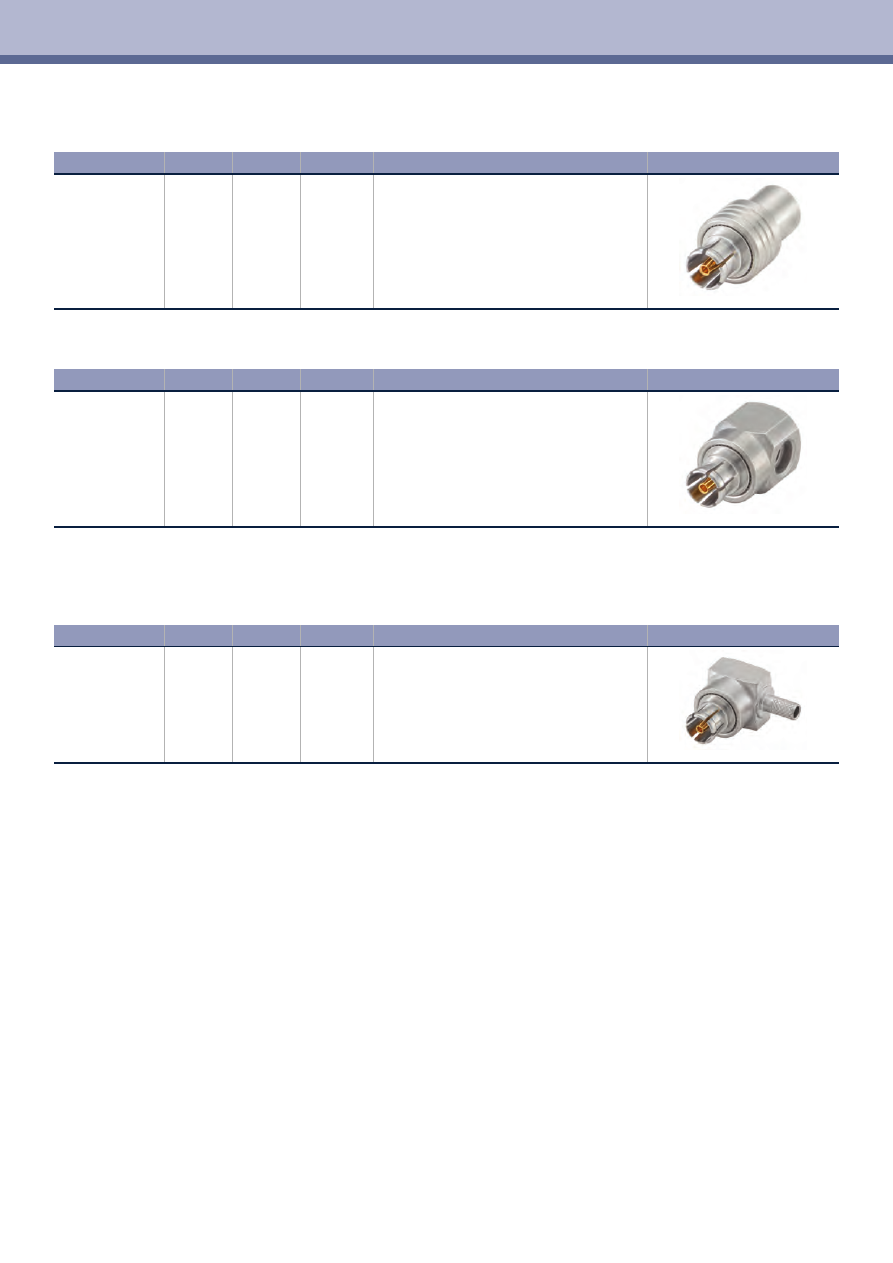

Cable Connectors

Cable Connectors - Semi-Rigid Cables

Straight Jack, solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

119 K 101-272 N5

209499

50

standard

72

Right Angle Jack, solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

119 K 207-272 N5

192163

50

standard

72

Cable Connectors - Flexible Cables

Right Angle Jack, solder crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Cable Group

119 K 207-303 N5

230112

100

standard

03

73

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

P-SMP

P-

S

M

P

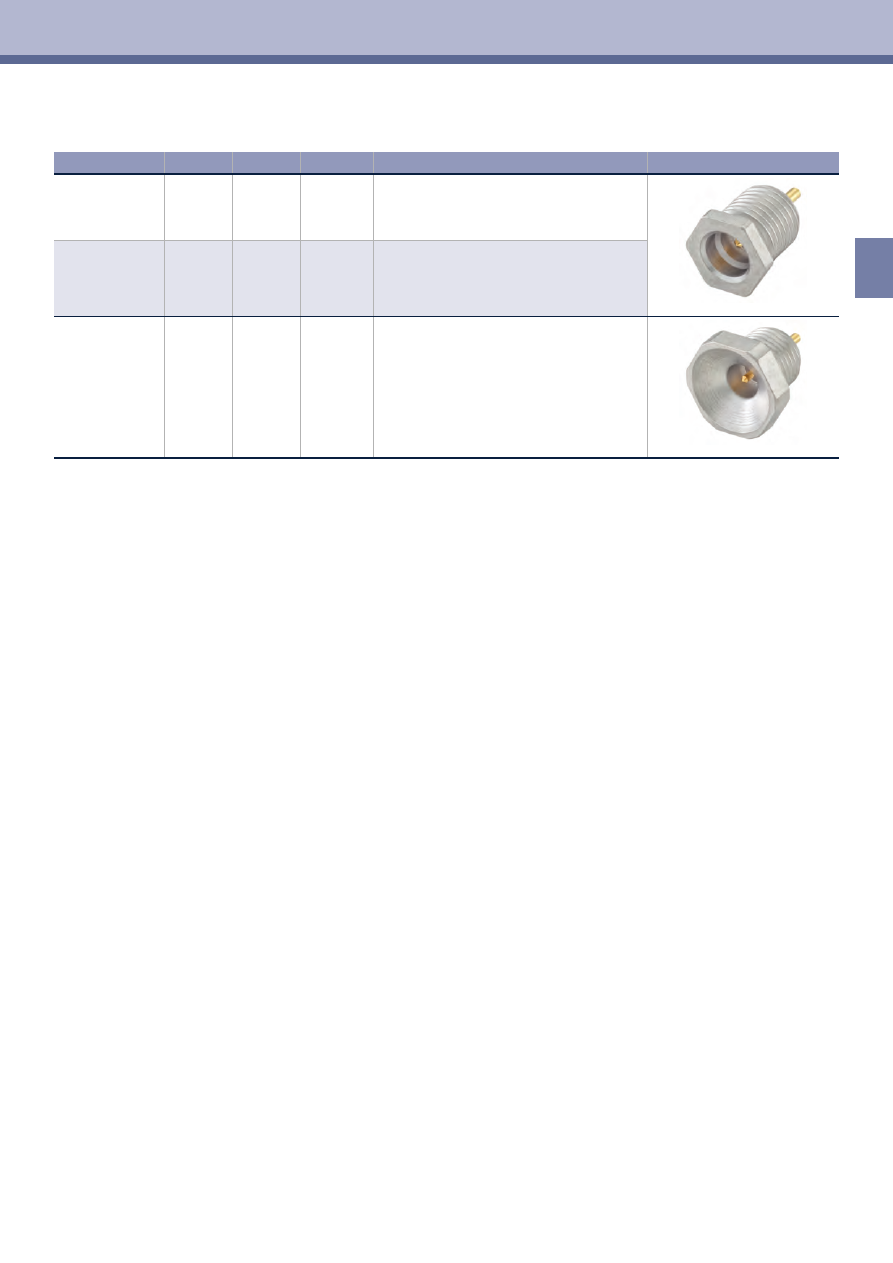

Panel Connectors

Panel Connectors - Coaxial End

Panel Plug, hexagonal flange

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

119 S 601-500 N5

211831

100

blister

Limited detent

Panel feed through

119 S 641-500 N5

192149

100

blister

Smooth bore

Panel feed through

119 S 64A-500 N5

226839

100

blister

Smooth bore

Panel feed through

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

74

P-SMP

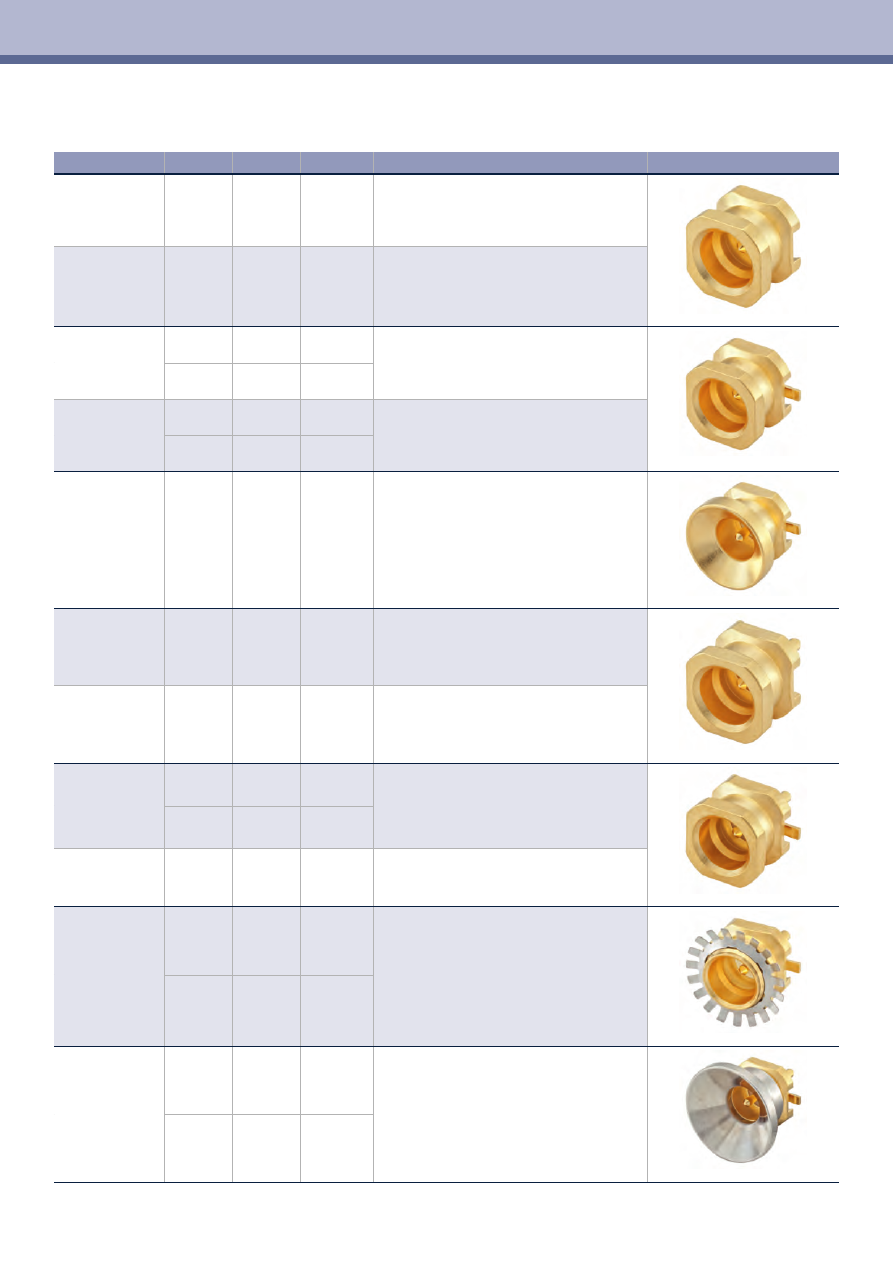

PCB Connectors

PCB Connectors - SMD

Straight Plug, PCB

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

119 S 101-40M L5

203484

100

blister

Limited detent

119 S 141-40M L5

208246

50

blister

Smooth bore

119 S 104-40M L5

272600

1000

tape & reel

Limited detent

219742

100

blister

119 S 144-40M L5

272603

1000

tape & reel

Smooth bore

222421

50

blister

119 S 147-40M L5

235584

100

blister

Smooth bore

119 S 102-40M L5

210504

50

blister

Limited detent

pin-in-paste

119 S 142-40M L5

211102

50

blister

Smooth bore

pin-in-paste

119 S 103-40M L5

234202

800

tape & reel

Limited detent

pin-in-paste

211279

100

blister

119 S 143-40M L5

216358

50

blister

Smooth bore

pin-in-paste

119 S 10B-40M L5

226203

100

blister

Limited detent

pin-in-paste

283674

850

tape & reel

119 S 14N-40M L5

277820

100

blister

Smooth bore

pin-in-paste

capture range Ø10.9 mm

283676

450

tape & reel

75

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

P-SMP

P-

S

M

P

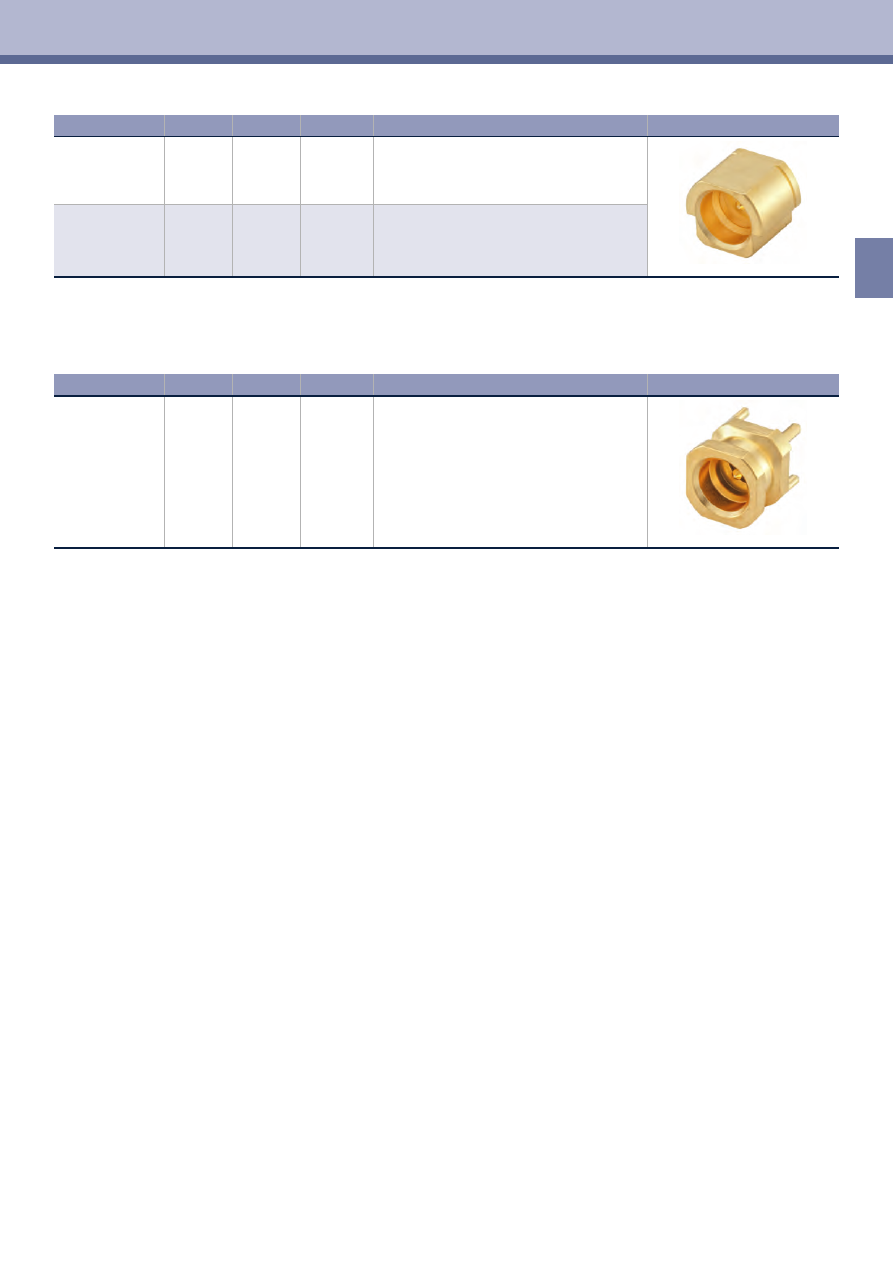

Right Angle Plug, PCB

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

119 S 202-40M L5

208115

100

blister

Limited detent

119 S 242-40M L5

209500

50

blister

Smooth bore

PCB Connectors - Solder Pin

Straight Plug, PCB

Solder Pin

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

119 S 102-400 L5

219502

100

blister

Limited detent

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

76

P-SMP

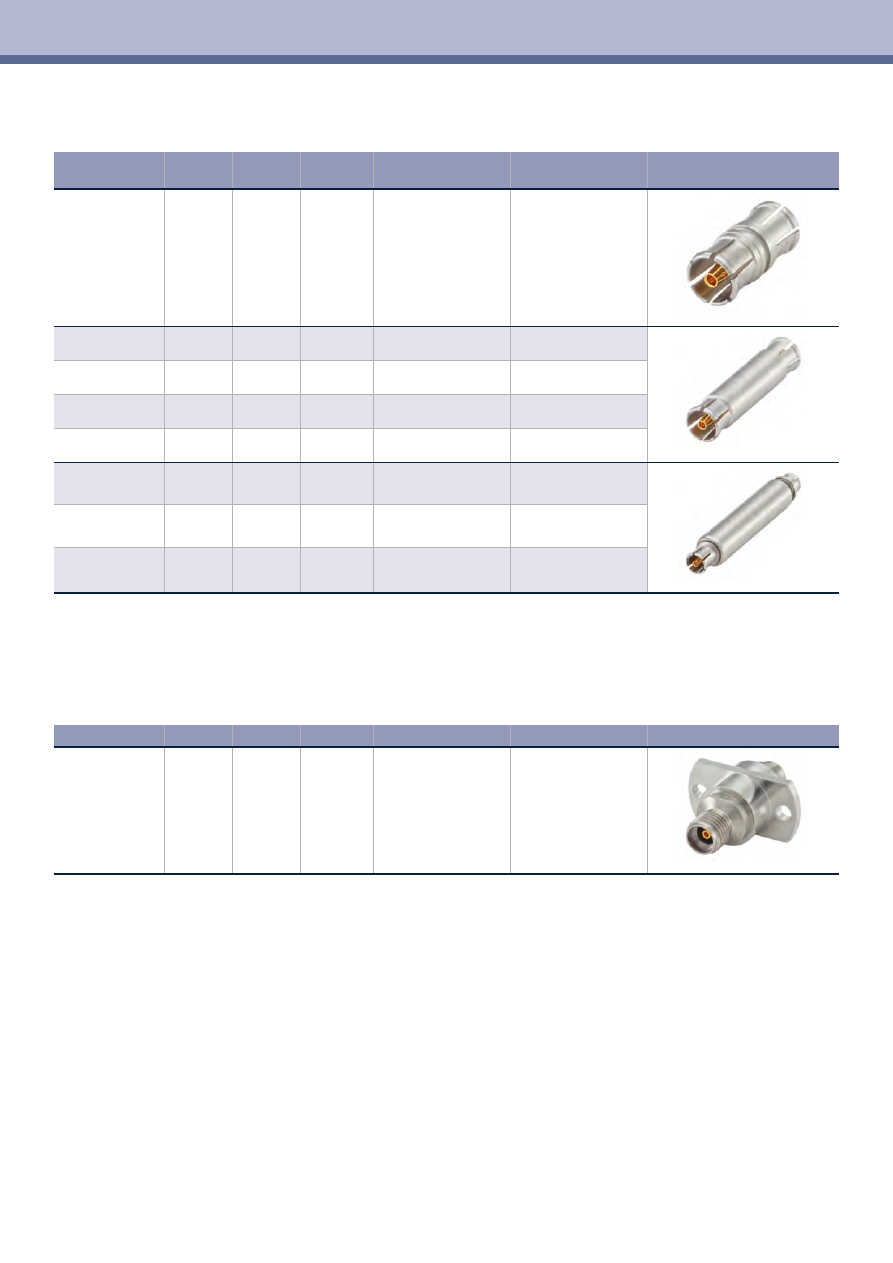

Adaptors

Adaptors

Bullets P-SMP female-female

Rosenberger No.

Order No.

Sales Unit Packaging

Board-to-Board
Distance

1)



3)

Bullet Length

2)

119 K 101-K00 N5

190567

100

standard

13.60 mm  ± 1 mm

10.00 mm

119 K 111-K00 N5

214907

100

standard

21.15 mm  ± 1 mm

17.55 mm

119 K 109-K00 N5

242900

100

standard

23.30 mm  ± 1 mm

19.70 mm

119 K 106-K00 N5

225967

100

standard

24.25 mm  ± 1 mm

20.65 mm

119 K 107-K00 N5

227162

100

standard

27.40 mm  ± 1 mm

23.80 mm

119 K 108-K00 N5

272599

50

standard

34.80 mm  ± 1 mm

31.20 mm

119 K 104-K00 N5

201517

50

standard

37.50 mm  ± 1 mm

33.90 mm

119 K 112-K00 N5

248549

100

standard

41.60 mm  ± 1 mm

38.00 mm

1) When standard SMD-connectors are applied (e.g. 119 S 101-400, 119 S 142-40M, ...).
2) Bullets with other lengths on request.
3) Solder paste thickness not included.

Adaptors P-SMP - RPC-3.50

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

03 K 719-S60 S3

223497

1

standard

RPC-3.50 female - P-SMP

male

full detent

2-hole flange

floating test adaptor

≥

 35 dB @ DC to 4 GHz

≥

 26 dB @ 4 GHz to 10 GHz

77

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

P-SMP

P-

S

M

P

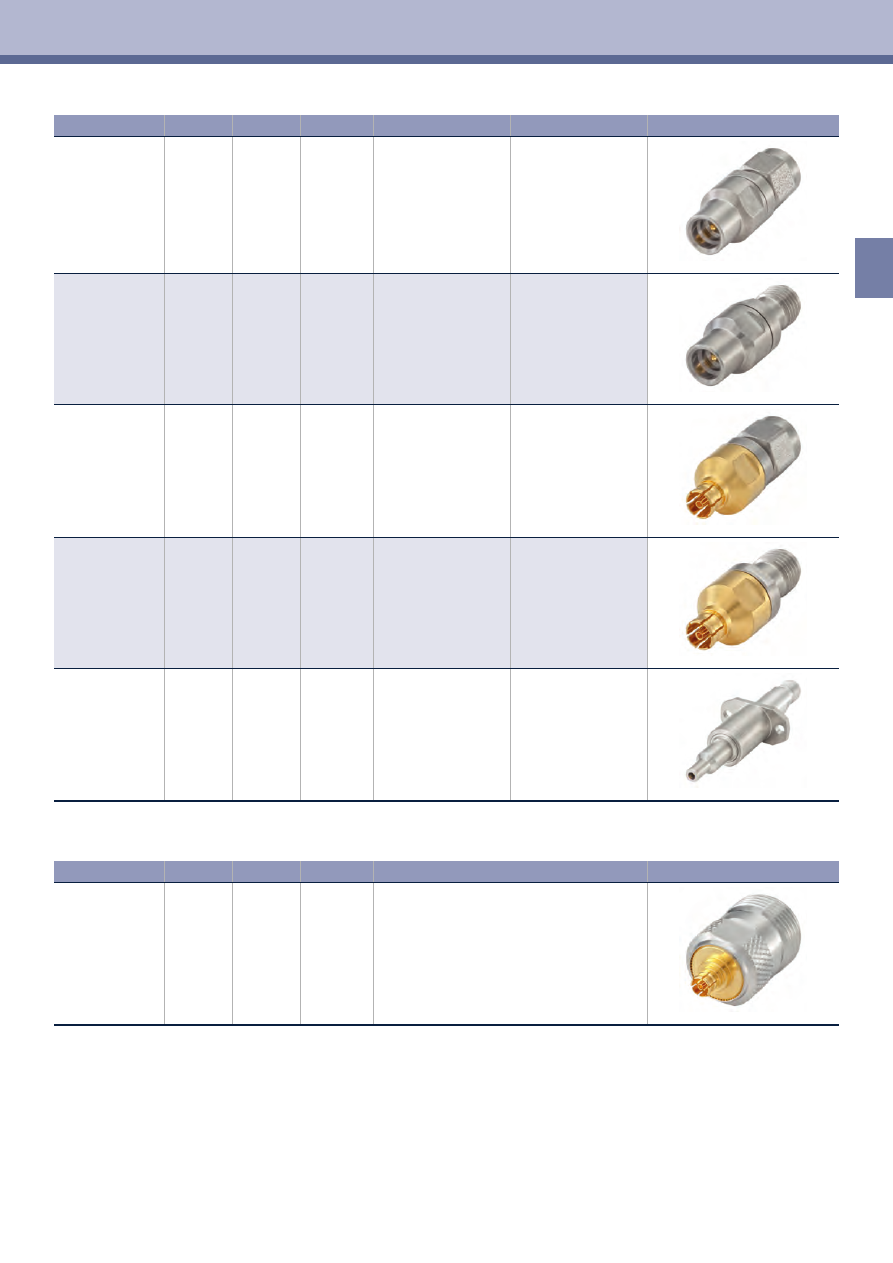

Adaptors P-SMP - SMA

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

119 S 132-S00 S5

197285

1

standard

P-SMP male - SMA male

119 S 132-K00 S5

210521

1

standard

P-SMP male - SMA female

119 K 132-S00 L5

197683

1

standard

P-SMP female - SMA male

119 K 132-K00 L5

210505

1

standard

P-SMP female - SMA female

119 K 732-K0B S5

226655

1

standard

P-SMP female - SMA female

2-hole flange

floating test adaptor

≥

 38 dB @ DC to 3 GHz

≥

 30 dB @ 3 GHz to 6 GHz

Adaptors P-SMP - N 50

Ω

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

119 K 153-K00 L5

210513

1

standard

P-SMP female - N female

78

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA coaxial connectors are high quality screw-on coupling connectors with defined maximum torque and
feature high reliability, long service life, high mechanical stability and excellent electrical characteristics, in
particular high return loss. SMA connectors can be applied in various RF applications up to 18 GHz, e.g.
telecommunication and mobile communication, test & measurement equipment and instruments.

SMA-Koaxial-Steckverbinder sind qualitativ hochwertige Schraubsteckverbinder mit definiertem Anzugs-
drehmoment und zeichnen sich aus durch höchstmögliche Zuverlässigkeit, hohe mechanische Stabilität,
lange Lebensdauer und hervorragende elektrische Eigenschaften, insbesondere hohe Rückflussdämpfung.
SMA-Steckverbinder sind bis in einen Frequenzbereich bis 18 GHz äußerst vielseitig einsetzbar, z. B. in der
Telekommunikation, im Mobilfunk oder in der industriellen Messtechnik.

SMA

79

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

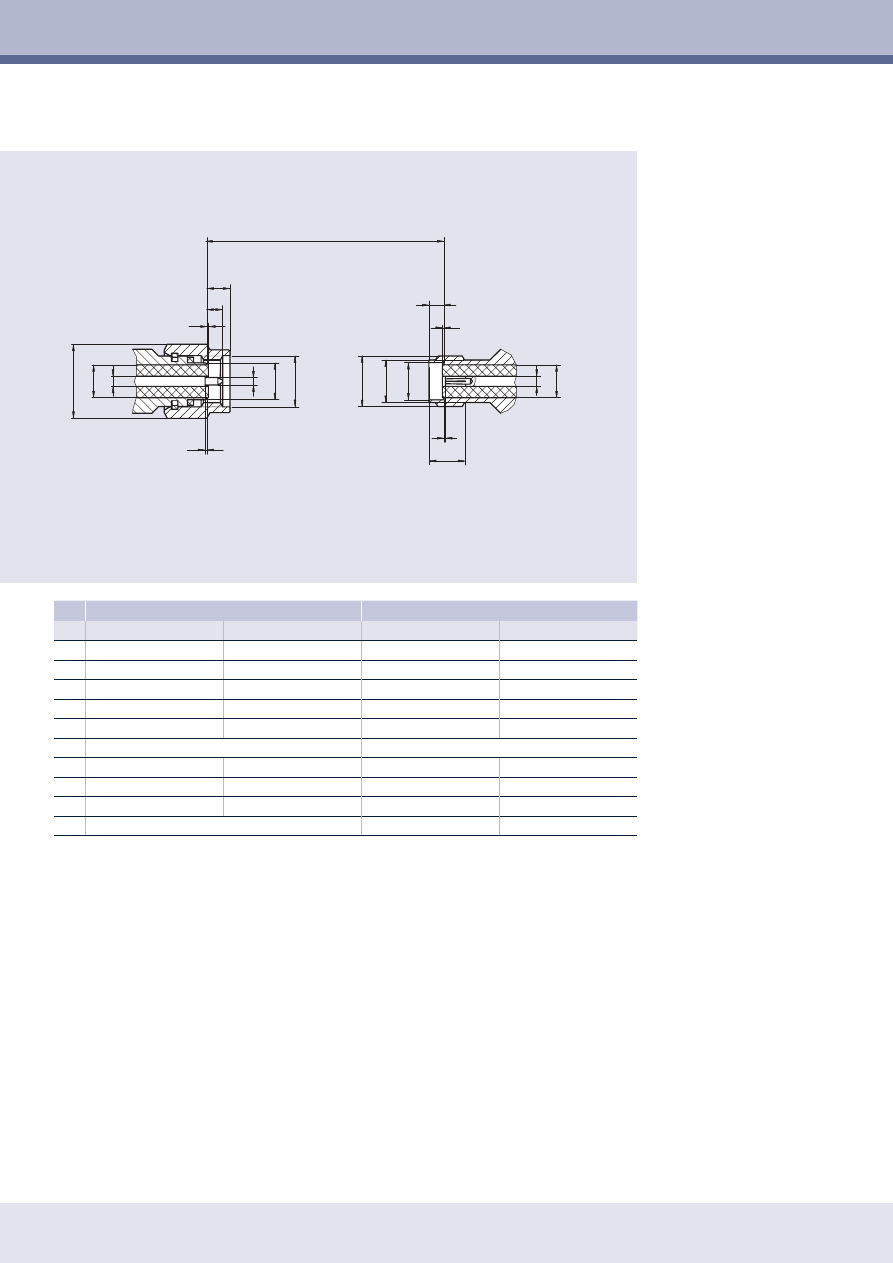

SMA

SMA

REFERENCE PLANE

Referenzebene

MALE

Stecker

FEMALE

Kuppler

A

C

B

F

F

C

E

D

G

D

H

I

I

A

E

K

B

G

H

Male |

Stecker

Female |

Kuppler

min.

max.

min.

max.

A

Ø 1.245

Ø 1.295

Ø 1.245

Ø 1.295

1)

B

–

Ø 4.178

–

Ø 4.178

C

–

Ø 4.59

Ø 4.60

Ø 4.67

D

–

2.54

1.88

1.98

E

Ø 0.902

Ø 0.940

Ø 5.28

Ø 5.49

F

1/4-36 UNS-2B

1/4-36 UNS-2A

G

–

3.43

4.32

–

H

-0.18

+0.05

-0.18

+0.05

I

0.00

–

0.00

0.41

K

hex 8

–

–

80

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Interface Dimensions SMA

Code 32

Dimensions in mm

1)

Contact diameter refers to 50 Ω

Features



f

Interface according to IEC 60169-15, EN 122110, MIL-STD-348A, Fig. 310



f

Frequency range DC to 18 GHz



f

Return loss (cable connector straight) ≥ 30 dB (typ.)



f

Impedance 50 Ω



f

Screw-on coupling

Product Range



f

Cable connectors



f

PCB connectors



f

Panel connectors



f

Hermetically sealed versions



f

Adaptors



f

Terminations



f

Tools and Accessories

SMA

Applicable standards |

Anwendbare Normen

Interface according to |

Interface gemäß

IEC 60169-15, EN 122110, MIL-STD-348A, Fig. 310

Electrical data |

Elektrische Daten

Impedance |

Wellenwiderstand

50 Ω

Frequency range |

Frequenzbereich

DC to 18 GHz

Return loss (cable connector straight) |

Rückflussdämpfung (Kabelsteckverbinder gerade)

≥ 30 dB (typ.)

Insertion loss |

Dämpfung

≤ 0.04 x √

f (GHz) dB

Insulation resistance |

Isolationswiderstand

≥ 5 GΩ

Center contact resistance |

Übergangswiderstand Innenleiter

≤ 3 mΩ

Outer contact resistance |

Übergangswiderstand Außenleiter

≤ 2 mΩ

Test voltage |

Prüfspannung

1000 V rms

Working voltage |

Betriebsspannung

480 V rms

Power handling |

Leistungsbelastbarkeit

200 W @ 2 GHz

RF leakage - Interface |

Schirmdämpfung

≥ 100 dB @ DC to 1 GHz

Mechanical data |

Mechanische Daten

Mating cycles |

Steckzyklen

CuBe or equivalent / stainless steel: ≥ 500



CuZn: ≥ 100

Coupling nut retention |

Überwurfmutter Haltekraft

CuBe or equivalent / stainless steel: ≥ 270 N



CuZn: ≥ 180 N

Center contact captivation |

Innenleiter Haltekraft

CuBe or equivalent / stainless steel: axial: ≥ 27 N,



radial: ≥ 3 Ncm



CuZn: axial: ≥ 20 N, radial: ≥ 1 Ncm

Coupling test torque |

Prüfdrehmoment

CuBe or equivalent / stainless steel: ≤ 1.7 Nm



CuZn: ≤ 0.6 Nm

Coupling torque recommended |

Drehmoment empfohlen

CuBe or equivalent / stainless steel: 0.8 Nm to 1.1 Nm
CuZn: 0.5 Nm

Environmental data |

Umweltdaten

Temperature range |

Temperaturbereich

-65 °C to +165 °C

Thermal shock |

Temperaturzyklen

MIL-STD-202, Method 107, Condition B

Corrosion resistance |

Korrosionsbeständigkeit

MIL-STD-202, Method 101, Condition B

Moisture resistance |

Feuchtigkeitsbeständigkeit

MIL-STD-202, Method 106

Vibration |

Vibration

MIL-STD-202, Method 204, Condition D

Shock |

Schock

MIL-STD-202, Method 213, Condition I

Max. soldering temperature (PCB connectors) |

Max. Löttemperatur (Leiterplattensteckverbinder)

IEC 61760-1, +260 °C for 10 sec.

Materials |

Materialien

Spring loaded contact parts |

Federnde Kontaktteile

CuBe, Au plating

Center contact |

Innenleiter

CuZn, Au plating

Outer contact |

Außenleiter

CuBe or equivalent, Au / white bronze plating
Stainless steel, passivated / Au plating
CuZn, Au / white bronze plating

Body |

Gehäuse

CuBe or equivalent, Au / white bronze plating
Stainless steel, passivated / Au plating
CuZn, Au / white bronze plating

Coupling nut |

Überwurfmutter

CuBe or equivalent, Au / white bronze plating
Stainless steel, passivated / Au plating
CuZn, Au / white bronze plating

Crimping ferrule |

Crimphülse

Cu, Au / white bronze plating

Dielectric |

Dielektrikum

PTFE

Gasket |

Dichtung

Silicon / Rubber

81

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Technical Data SMA

Code 32

Rosenberger connectors generally fulfill the indicated technical data. Individual values of connectors may deviate depending upon application, design,
type of cable, assembly method and workmanship. Data sheets for particular products can be downloaded on our website or can be provided on
request from your Rosenberger sales partner.

Rosenberger-Steckverbinder erfüllen grundsätzlich die hier angegebenen technischen Daten. Je nach Anwendung, Bauart, Kabeltyp, Montageart und
-ausführung können einzelne Werte der Steckverbinder hiervon abweichen. Datenblätter zu einzelnen Produkten können Sie von unserer Website
herunterladen oder auf Anfrage von Ihrem Rosenberger-Ansprechpartner erhalten.

SMA

SMA

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

82

SMA

7SMA

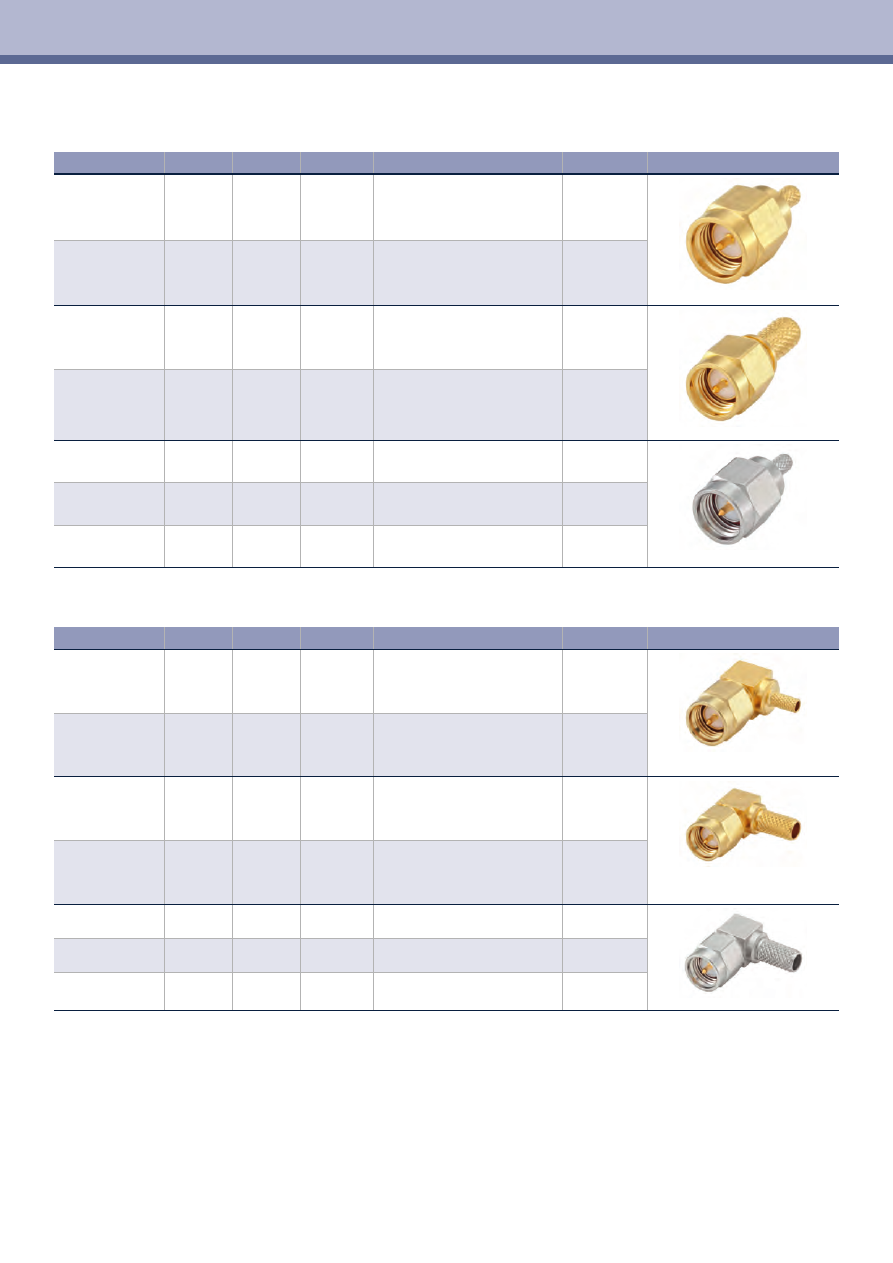

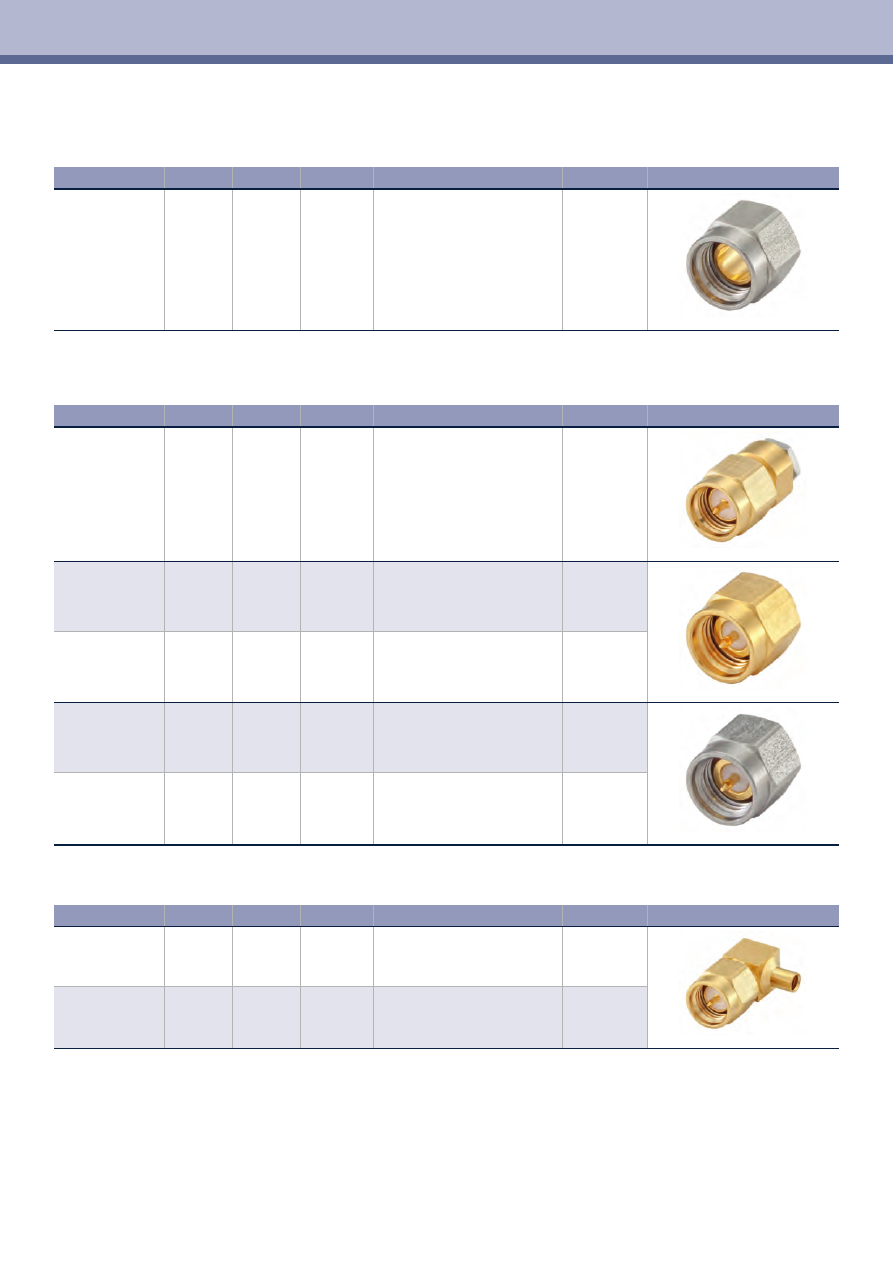

Cable Connectors

Cable Connectors Semi-Rigid Cables

Straight Plug, solder
without pin, without dielectric

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 S 121-272 S

107723

100

standard

Outer Contact: CuBe or equivalent,

Au plating

Coupling Nut: stainless steel, passivated

72

Straight Plug, solder
soldered center contact

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 S 101-270 L5

101755

25

standard

CuBe or equivalent, Au plating

70

32 S 102-271 L5

180587

100

standard

CuBe or equivalent, Au plating

MIL-PRF-39012/79-4005

71

32 S 102-272 L5

180309

100

standard

CuBe or equivalent, Au plating

MIL-PRF-39012/79-4006

72

32 S 122-271 S5

180644

100

standard

Outer Contact: CuBe or equivalent,

Au plating

Coupling Nut: stainless steel, passivated

MIL-PRF-39012/79-3005

71

32 S 122-272 S5

180810

100

standard

Outer Contact: CuBe or equivalent,

Au plating

Coupling Nut: stainless steel, passivated

MIL-PRF-39012/79-3006

72

Right Angle Plug, solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 S 206-271 L5

180059

100

standard

CuBe or equivalent, Au plating

71

32 S 206-272 L5

181242

100

standard

CuBe or equivalent, Au plating

72

83

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

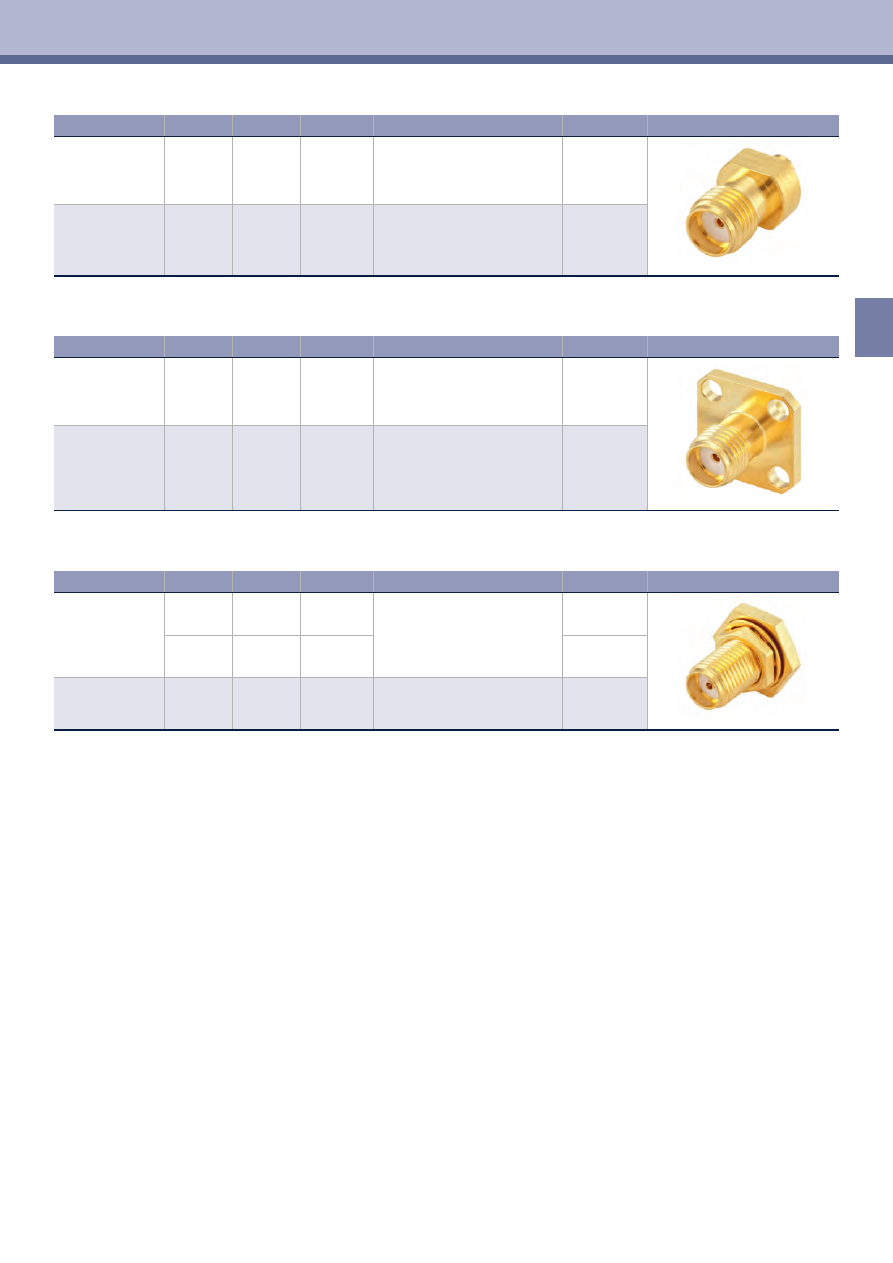

Straight Jack, solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 K 101-271 L5

180113

25

standard

CuBe or equivalent, Au plating

MIL-PRF-39012/81-4005

71

32 K 101-272 L5

180118

25

standard

CuBe or equivalent, Au plating

MIL-PRF-39012/81-4006

72

Panel Jack, solder, 4-hole flange

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 K 401-271 L5

180466

50

blister

CuBe or equivalent, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

MIL-PRF-39012/82-4005

71

32 K 401-272 L5

106458

25

standard

CuBe or equivalent, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

MIL-PRF-39012/82-4006

72

Panel Jack, solder, hexagonal flange

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 K 601-271 L5

186139

50

standard

CuBe or equivalent,

Au plating

hexagonal flange rear mount

MIL-PRF-39012/83-4005

71

144810

100

standard

71

32 K 601-272 L5

180816

25

standard

CuBe or equivalent,

Au plating

hexagonal flange rear mount

MIL-PRF-39012/83-4006

72

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

84

SMA

Cable Connectors - Flexible Cables

Straight Plug, solder-crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 S 107-302 L5

104941

100

standard

CuBe or equivalent, Au plating

02

32 S 107-303 L5

183429

100

standard

CuBe or equivalent, Au plating

03

32 S 107-306 L5

105601

100

standard

CuBe or equivalent, Au plating

06

32 S 107-307 L5

107400

100

standard

CuBe or equivalent, Au plating

07, 08

32 S 107-302 N5

272663

100

standard

CuBe or equivalent, White bronze plating 02

32 S 107-303 N5

272668

100

standard

CuBe or equivalent, White bronze plating 03

32 S 107-307 N5

272669

100

standard

CuBe or equivalent, White bronze plating 07

Right Angle Plug, solder-crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 S 207-302 L5

180969

100

standard

CuBe or equivalent, Au plating

02

32 S 207-303 L5

108424

100

standard

CuBe or equivalent, Au plating

03

32 S 207-306 L5

100422

100

standard

CuBe or equivalent, Au plating

06

32 S 207-307 L5

100866

100

standard

CuBe or equivalent, Au plating

07, 08

32 S 207-303 N5

272672

100

standard

CuBe or equivalent, White bronze plating 03

32 S 207-306 N5

273730

100

standard

CuBe or equivalent, White bronze plating 06

32 S 207-307 N5

272675

100

standard

CuBe or equivalent, White bronze plating 07

85

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

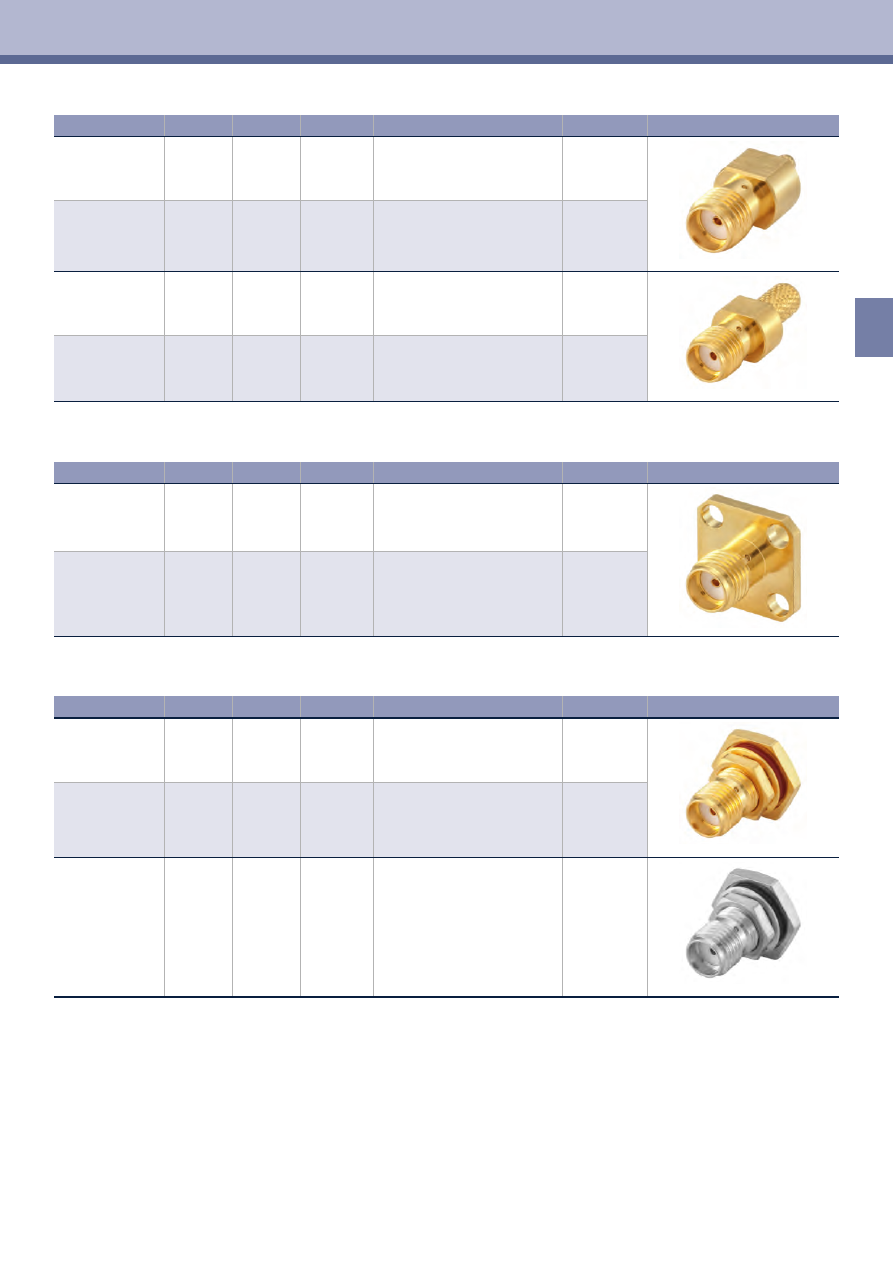

Straight Jack, solder-crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 K 107-302 L5

105180

25

standard

CuBe or equivalent, Au plating

02

32 K 107-303 L5

103075

25

standard

CuBe or equivalent, Au plating

03

32 K 107-306 L5

103935

25

standard

CuBe or equivalent, Au plating

06

32 K 107-307 L5

105796

25

standard

CuBe or equivalent, Au plating

07, 08

Panel Jack, solder-crimp, 4-hole flange

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 K 407-302 L5

108093

25

standard

CuBe or equivalent, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

02

32 K 407-303 L5

107890

25

standard

CuBe or equivalent, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

03

Panel Jack, solder-crimp, hexagonal flange

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

32 K 607-302 L5

104992

50

standard

CuBe or equivalent, Au plating

hexagonal flange rear mount

02

32 K 607-303 L5

105326

25

standard

CuBe or equivalent, Au plating

hexagonal flange rear mount

03

32 K 607-303 N5

272677

25

standard

CuBe or equivalent, White bronze plating

hexagonal flange rear mount

03

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

86

SMA

Panel Connectors

Panel Connectors - Solder End

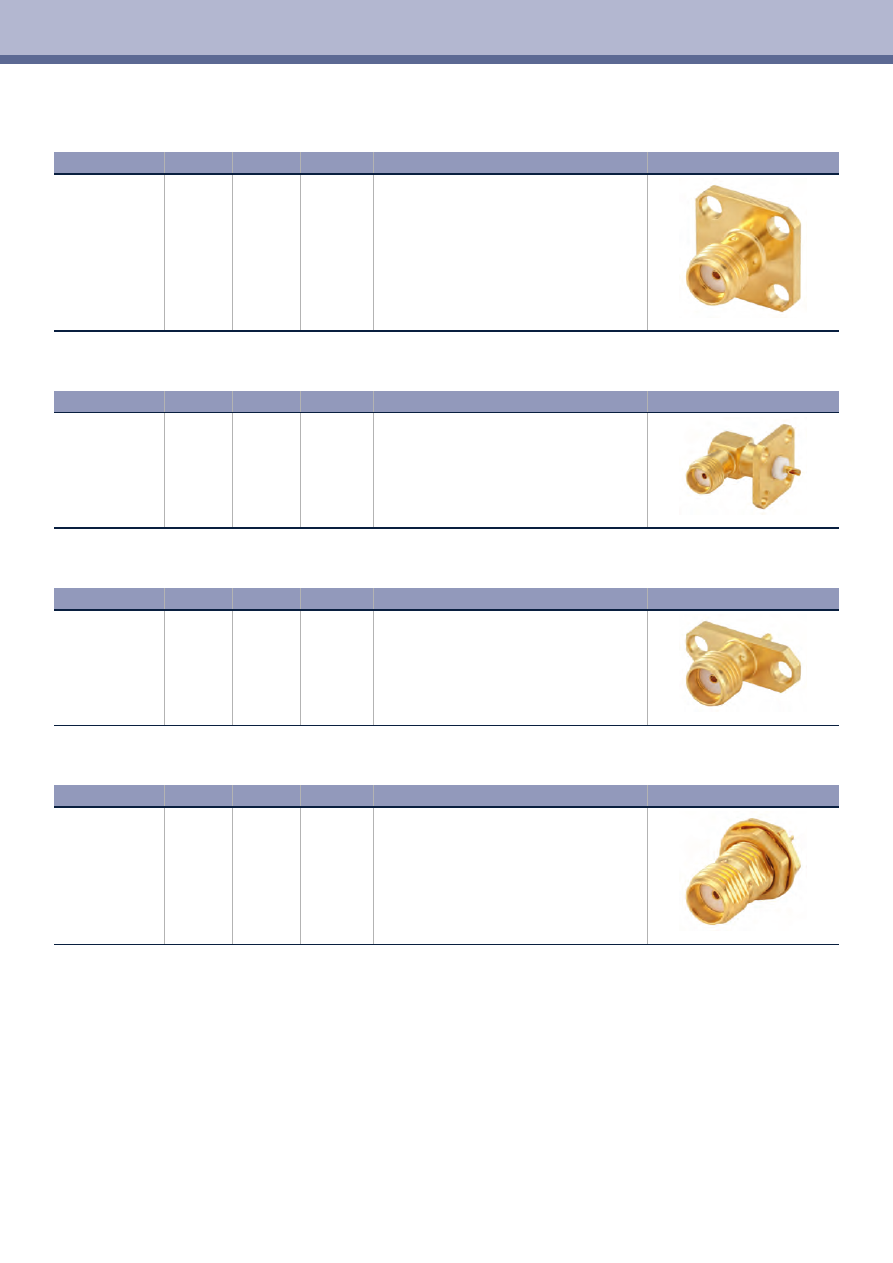

Panel Jack, 4-hole flange

Solder End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 421-200 E3

105829

25

blister

stainless steel, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

MIL-PRF-39012/60-3001

Right Angle Panel Jack, 4-hole flange

Solder End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 241-200 L5

143090

100

blister

CuZn, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

Panel Jack, 2-hole flange

Solder End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 701-200 E3

101418

50

blister

stainless steel, Au plating

2-hole flange 16 mm

2 x

∅

 2.6 mm

MIL-PRF-39012/60-4002

Panel Jack, hexagonal flange

Solder End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 603-200 L5

101268

50

standard

CuBe or equivalent, Au plating

hexagonal flange rear mount

87

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

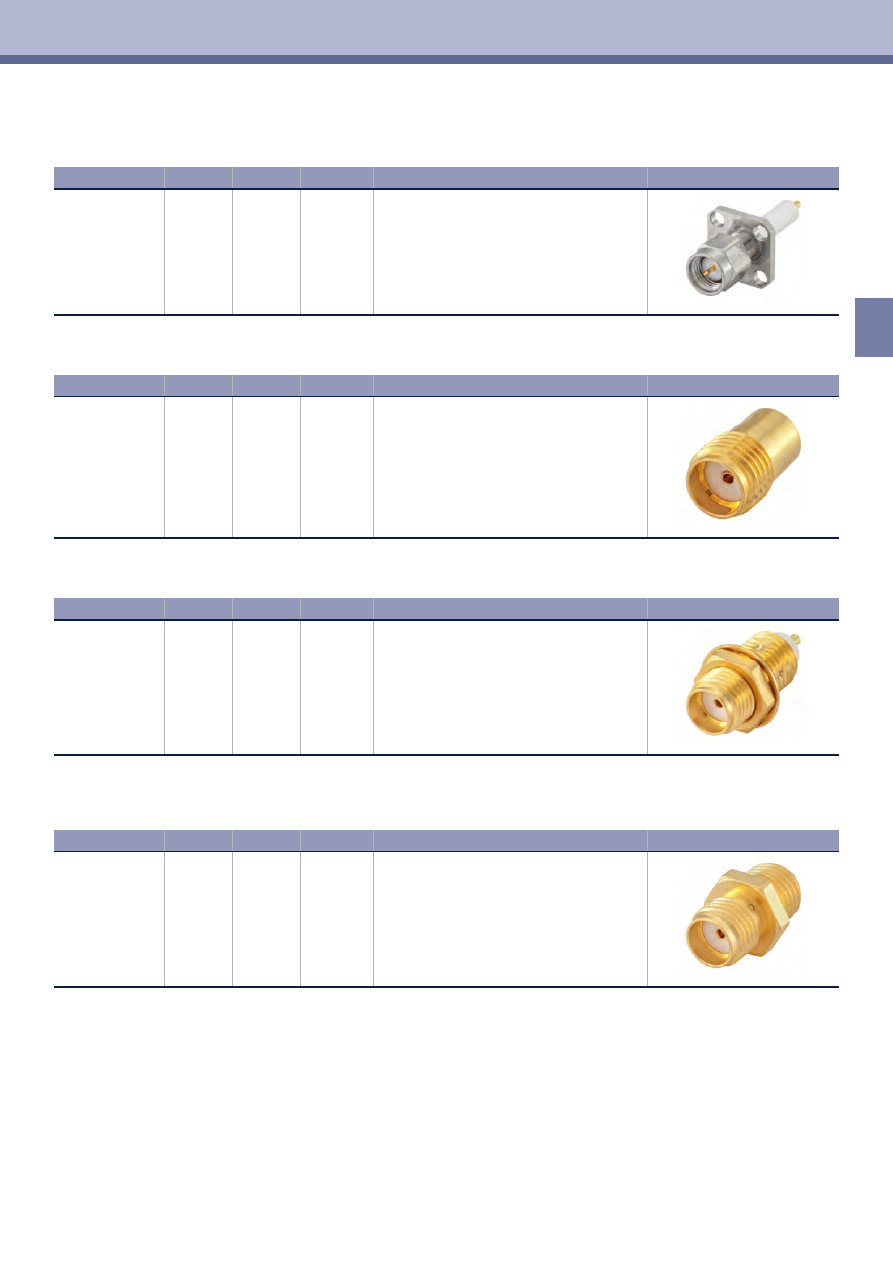

Panel Connectors - Coaxial End

Panel Plug Straight Terminal
4-hole flange

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 S 422-500 S5

104346

25

standard

stainless steel, passivated

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 30.6 mm

Panel Jack, solder mount

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 103-5H0 L5

108390

5

blister

CuBe or equivalent, Au plating

sealed with a glass feedthru matched to 50

Ω

Leakage rate < 10

-6

 mbar x l / sec.

Pressure max. 2 N/mm

2

hermetic sealed

Panel Jack Straight Terminal

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 141-500 L5

102188

100

standard

CuZn, Au plating

Panel Jack Straight Terminal
hexagonal flange

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 644-500 L5

106215

50

blister

CuZn, Au plating

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

88

SMA

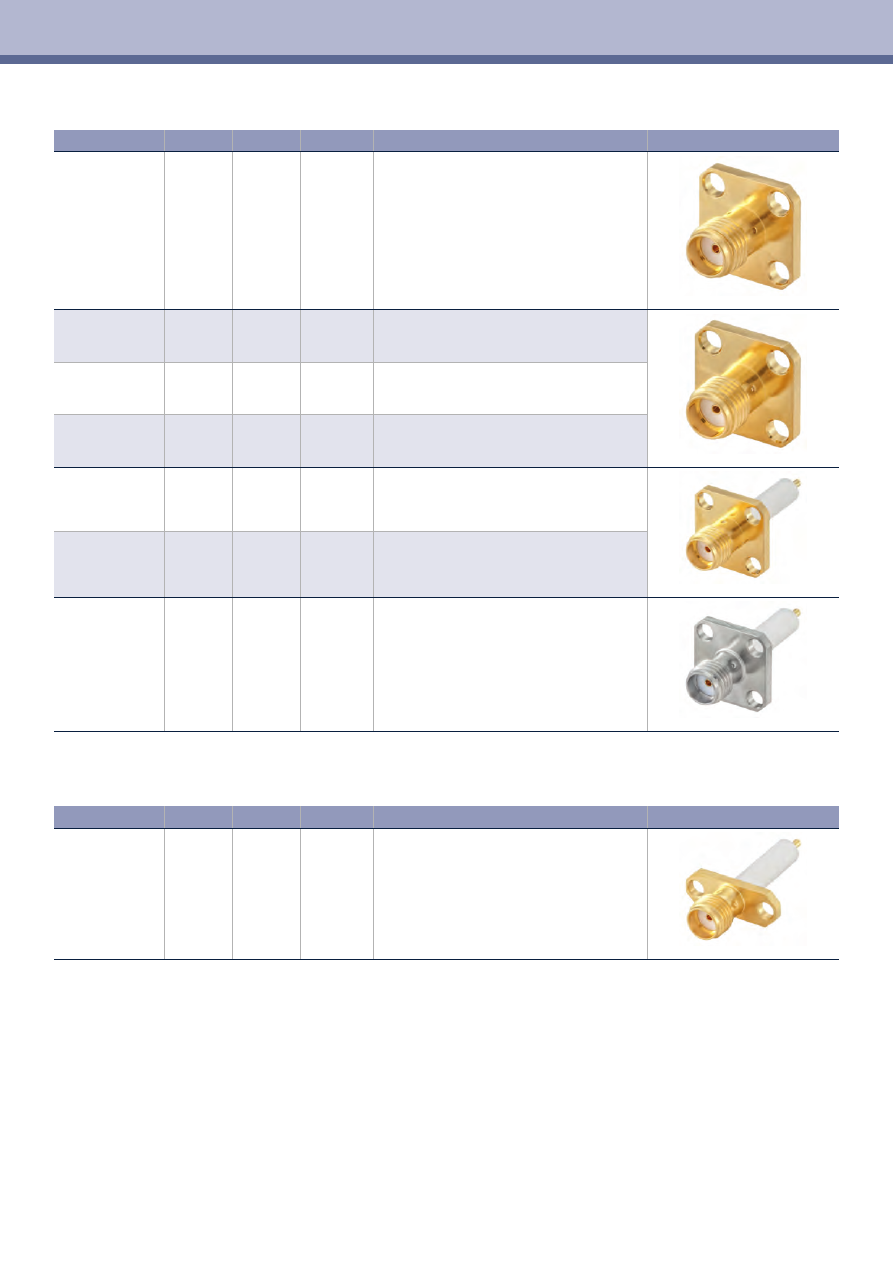

Panel Jack Straight Terminal
4-hole flange

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 441-500 L5

180487

50

blister

CuZn, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 14.6 mm

32 K 486-500 L5

107946

50

blister

CuZn, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 17 mm

32 K 44N-500 L5

205084

50

blister

CuZn, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 20.5 mm

32 K 482-500 N5

102800

25

blister

CuZn, white bronze plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 21.5 mm

32 K 449-500 L5

166468

50

blister

CuZn, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 27.4 mm

32 K 402-500 E3

107207

50

blister

stainless steel, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 27.4 mm

captivated center contact

32 K 422-500 S5

186127

50

blister

stainless steel, passivated

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 27.4 mm

captivated center contact

Panel Jack Straight Terminal
2-hole flange

Coaxial End

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 722-500 E3

106766

25

standard

stainless steel, Au plating

2-hole flange 16 mm

2 x

∅

 2.6 mm

length 27.4 mm

captivated center contact

89

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

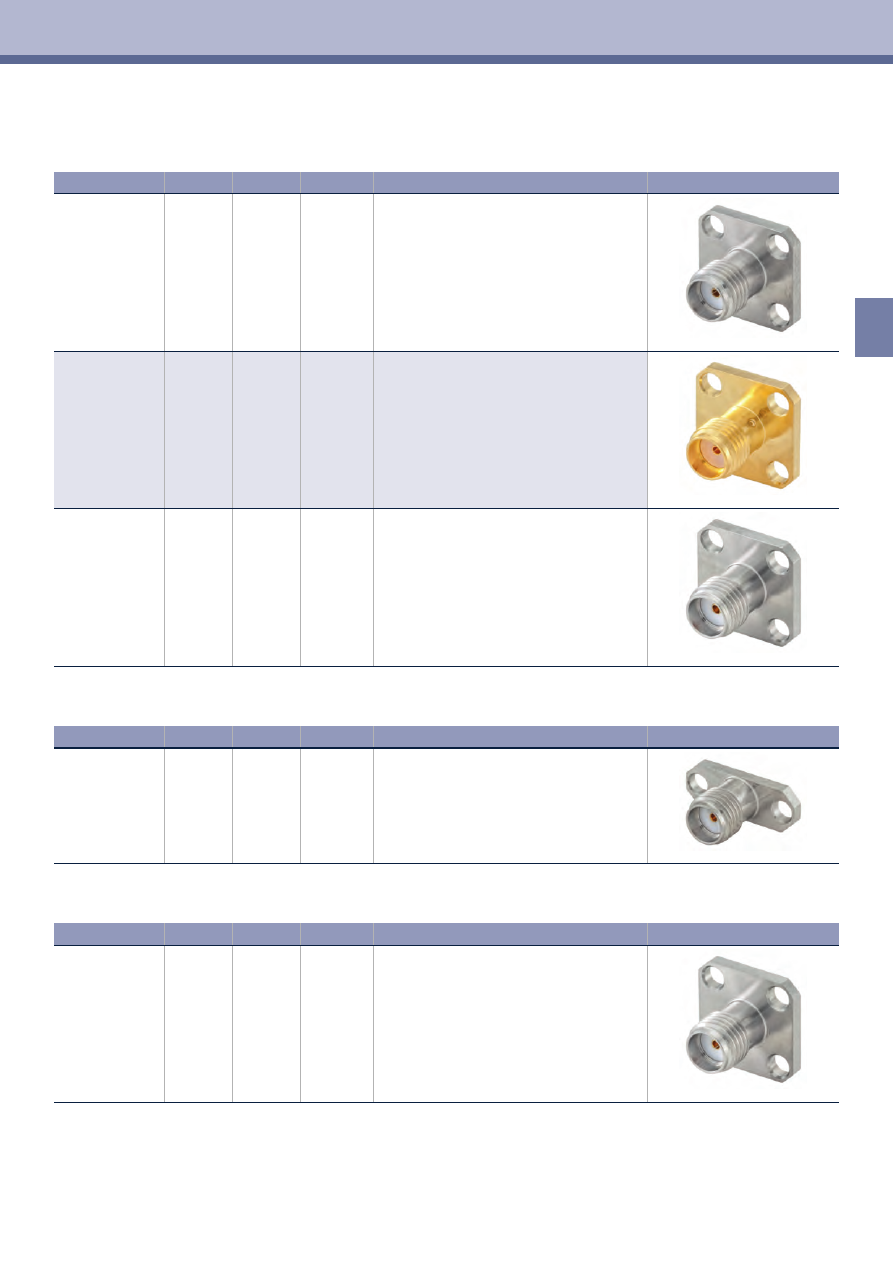

Panel Connectors - Stripline
according MIL M83517

Panel Jack, 4-hole flange

Stripline

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 421-600 S5

102255

25

blister

stainless steel, passivated

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 12 mm

32 K 441-600 L5

100392

25

blister

CuZn, Au plating

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 12 mm

32 K 424-600 S5

104815

25

blister

stainless steel, passivated

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 13.7 mm

Panel Jack, 2-hole flange

Stripline

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 724-600 S5

102406

25

blister

stainless steel, passivated

2-hole flange 12.7 mm

2 x

∅

 2.6 mm

length 13.7 mm

Panel Jack, 4-hole flange

Microstrip

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 421-700 S5

106562

25

blister

stainless steel, passivated

4-hole flange 12.7 mm

4 x

∅

 2.6 mm

length 10.8 mm

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

90

SMA

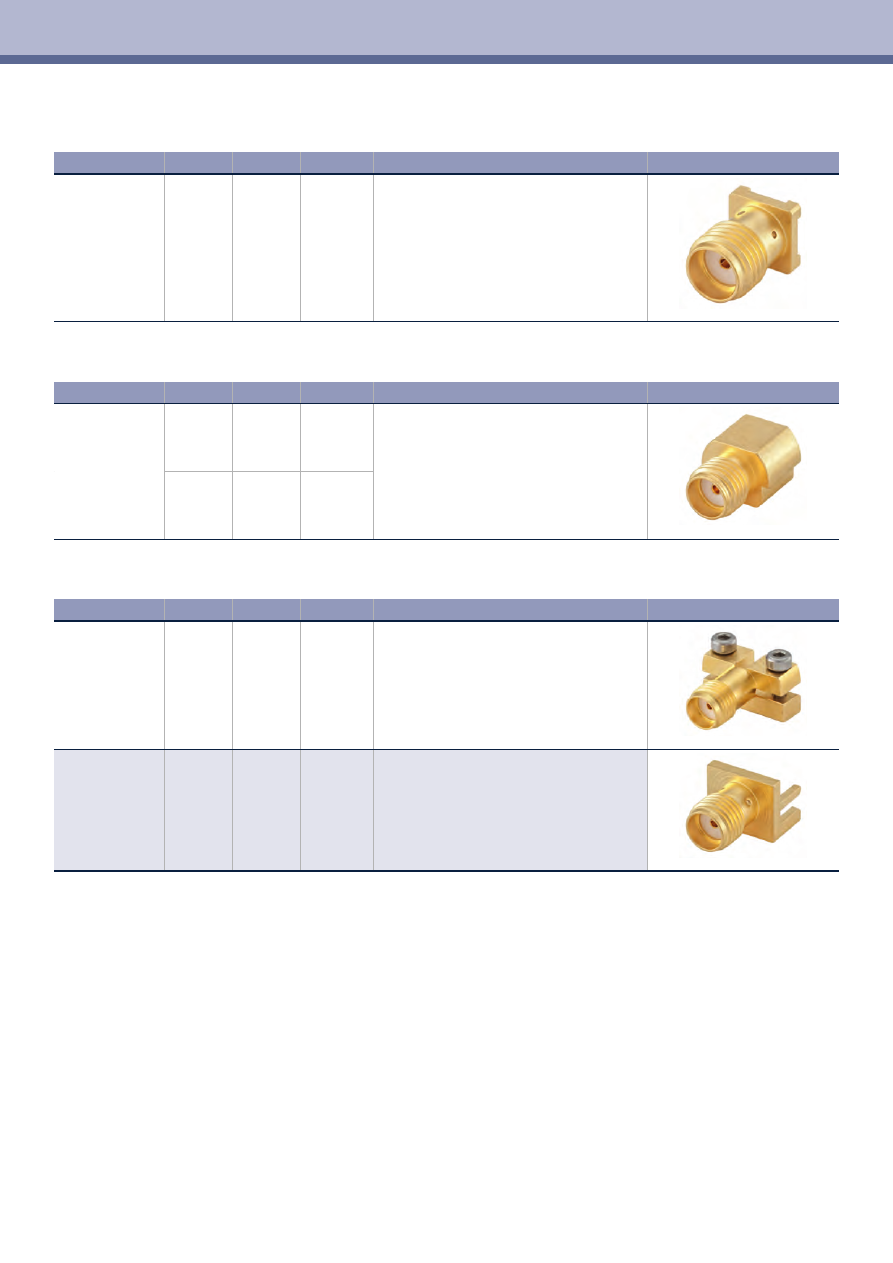

PCB Connectors

PCB Connectors - SMD

Straight Jack, PCB

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 10A-40M L5

142174

100

blister

CuZn, Au plating

Right Angle Jack, PCB

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 242-40M L5

157634

500

tape & reel

CuZn, Au plating

103746

100

blister

Right Angle Panel Jack, PCB, edge mount

SMD

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 243-40M L5

168322

50

blister

CuZn, Au plating

for panel thickness 0 mm to 2.5 mm

32 K 145-400 L5

180380

100

blister

CuZn, Au plating

for panel thickness 1.8 mm

91

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

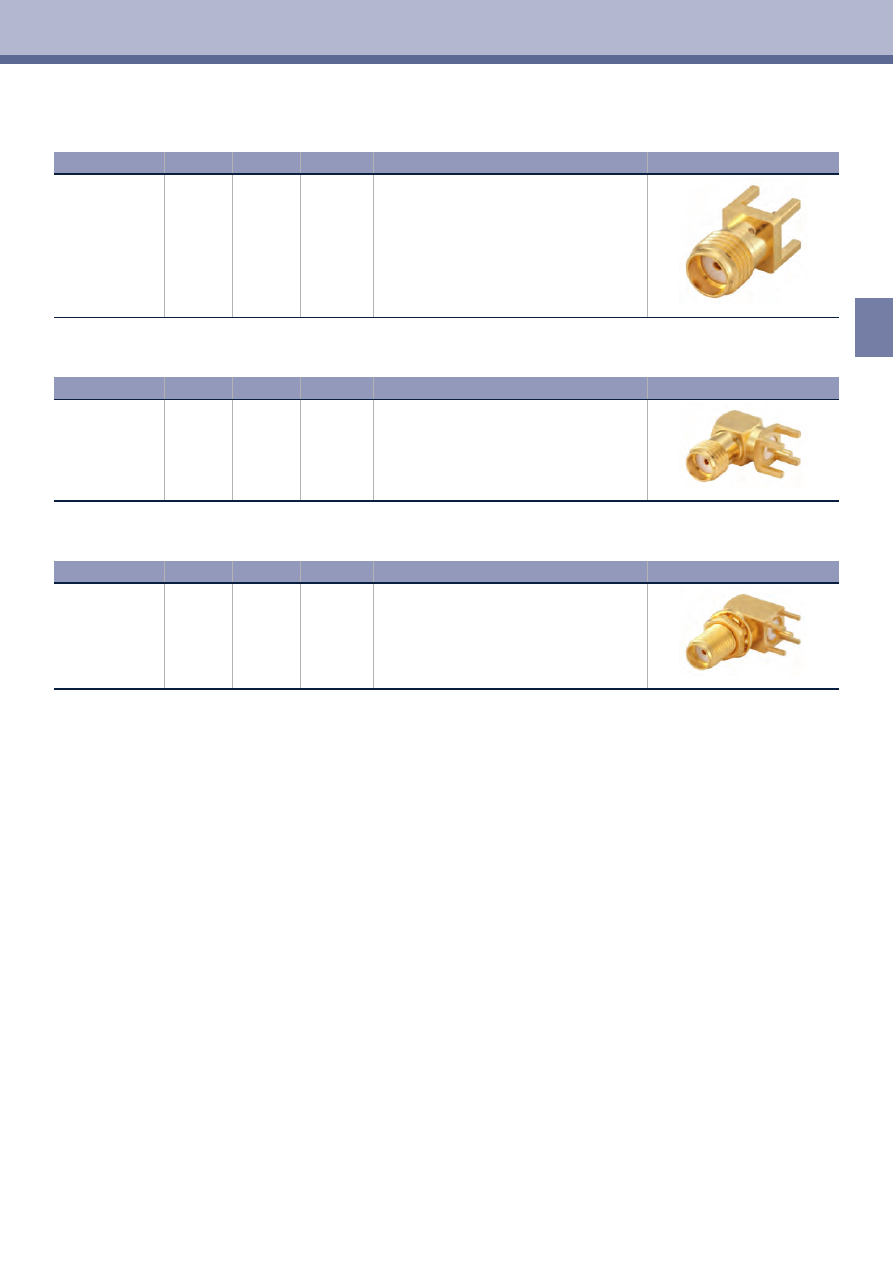

PCB Connectors

PCB Connectors - Solder Pin

Straight Jack, PCB

Solder Pin

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 101-400 L5

180119

100

blister

CuBe or equivalent, Au plating

Right Angle Jack, PCB

Solder Pin

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 201-400 L5

180273

100

blister

CuBe or equivalent, Au plating

without stand-off

Right Angle Panel Jack, PCB

Solder Pin

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 246-400 L5

180442

100

blister

CuZn, Au plating

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

92

SMA

Adaptors

Adaptors

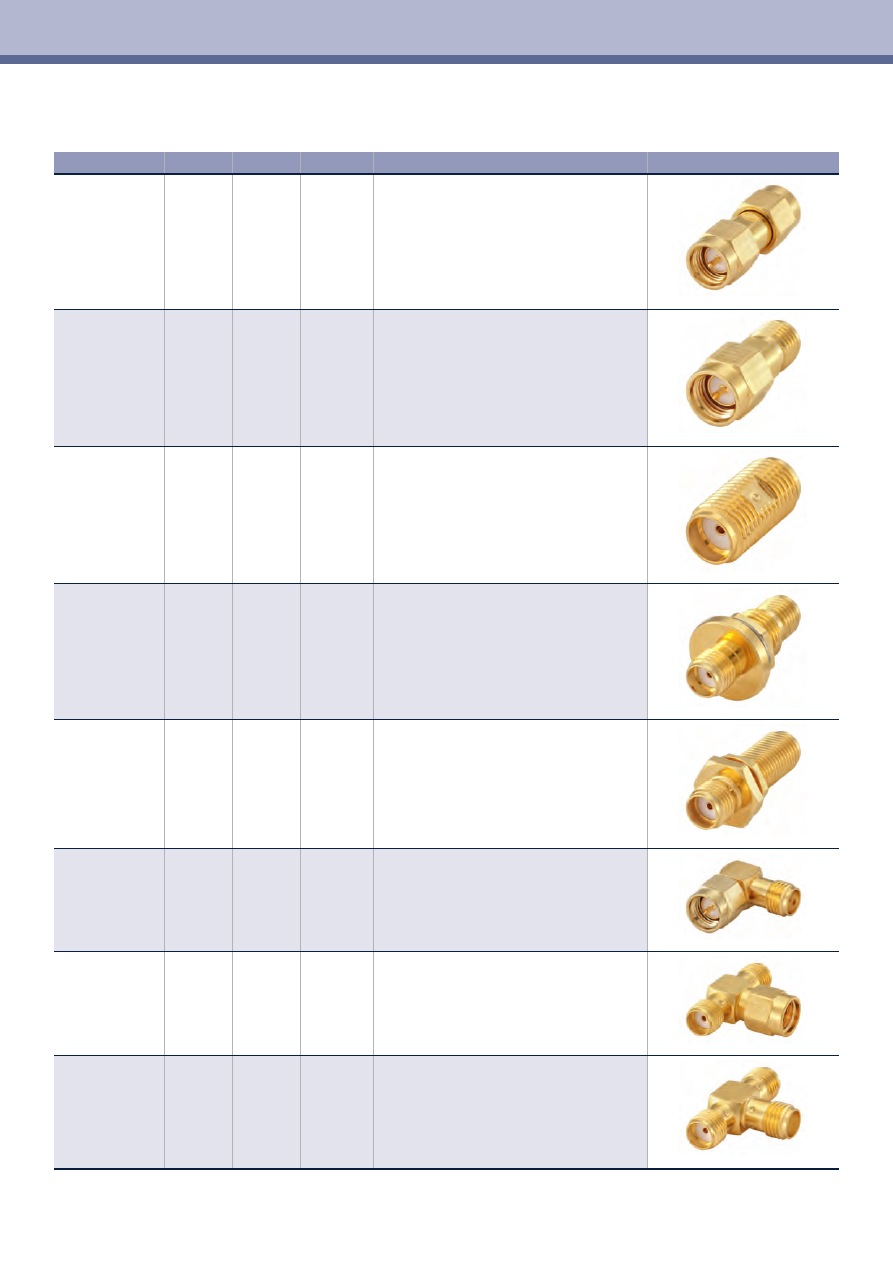

Adaptors SMA - SMA

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 S 103-S00 L5

101017

1

standard

SMA male - male

Outer contact: stainless steel, Au plating

Coupling Nut: CuBe or equivalent, Au plating

32 S 105-K00 L5

180625

1

standard

SMA male - female

CuBe or equivalent, Au plating

32 K 101-K00 L5

183610

1

standard

SMA female - female

CuBe or equivalent, Au plating

32 K 101-KH0 L5

180124

1

standard

SMA female - female

CuBe or equivalent, Au plating

round flange

panel thickness max. 4.8 mm

hermetic sealed

32 K 601-K00 L5

275305

1

standard

SMA female - female

CuBe or equivalent, Au plating

hexagonal flange

panel thickness max. 6.4 mm

32 S 221-K00 L5

108701

1

standard

SMA male - female

right angle

CuBe or equivalent, Au plating

32 S 301-K00 L5

101491

1

standard

SMA female - male - female

T-adaptor

CuBe or equivalent, Au plating

This adaptor is a non-matched 3 dB divider for LF applica-

tions

32 K 301-K00 L5

180464

1

standard

SMA female - female - female

T-adaptor

CuBe or equivalent, Au plating

This adaptor is a non-matched 3 dB divider for LF applica-

tions

93

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

Adaptors SMA - P-SMP

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

119 S 132-S00 S5

197285

1

standard

P-SMP male - SMA male

119 S 132-K00 S5

210521

1

standard

P-SMP male - SMA female

119 K 132-S00 L5

197683

1

standard

P-SMP female - SMA male

119 K 132-K00 L5

210505

1

standard

P-SMP female - SMA female

119 K 732-K0B S5

226655

1

standard

P-SMP female - SMA female

2-hole flange

floating test adaptor

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

94

SMA

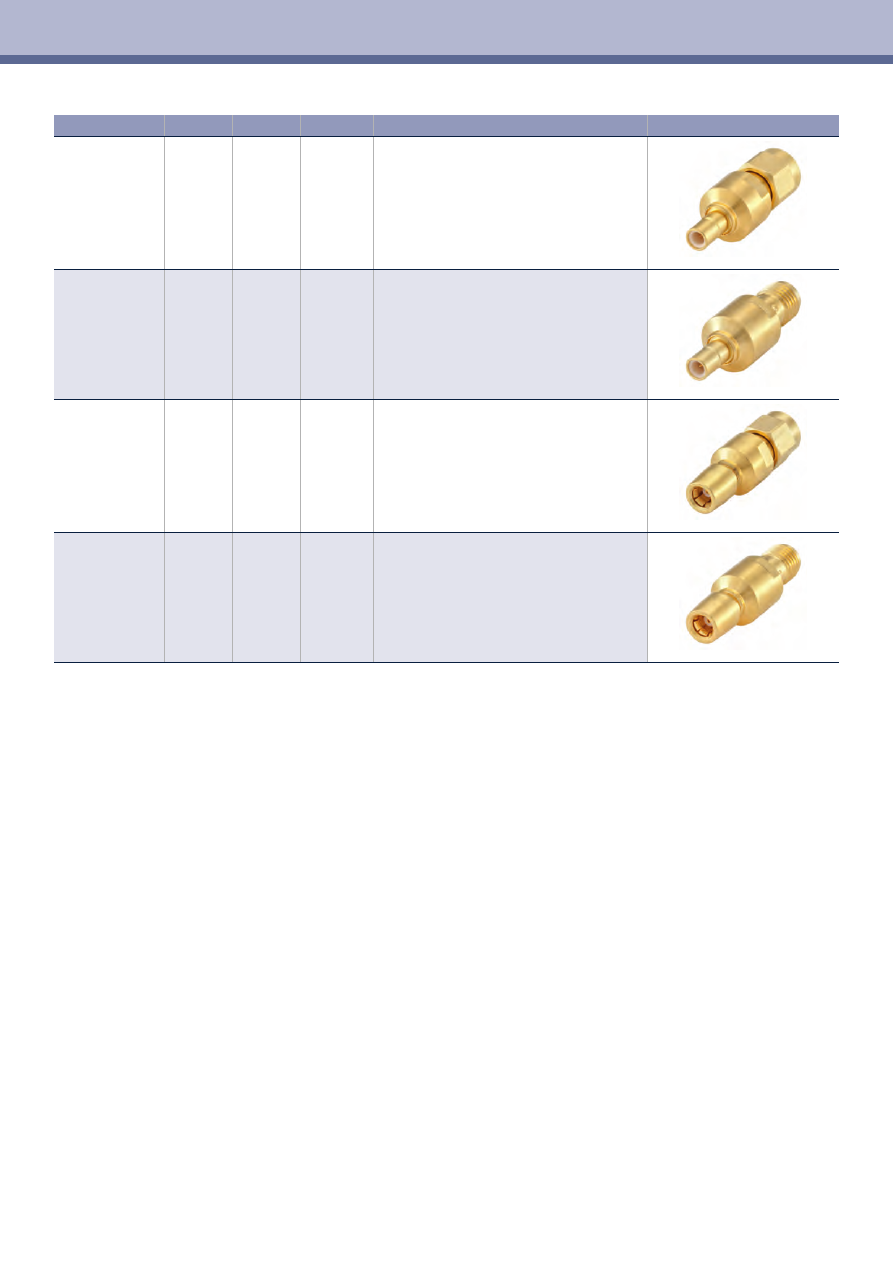

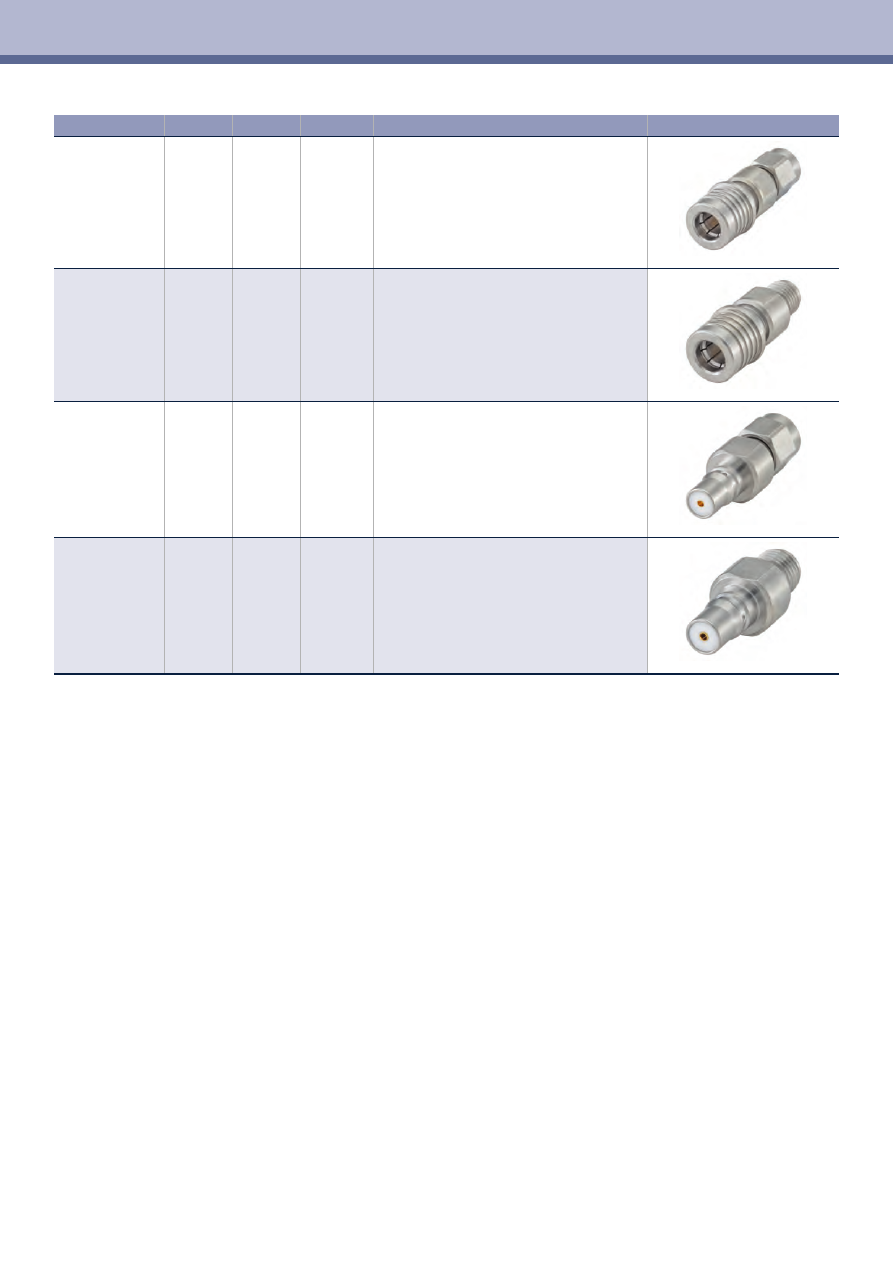

Adaptors SMA - QMA

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

28 S 132-S00 N5

157980

1

standard

QMA male - SMA male

28 S 132-K00 N5

154721

1

standard

QMA male - SMA female

28 K 132-S00 N5

147025

1

standard

QMA female - SMA male

28 K 132-K00 N5

156117

1

standard

QMA female - SMA female

95

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

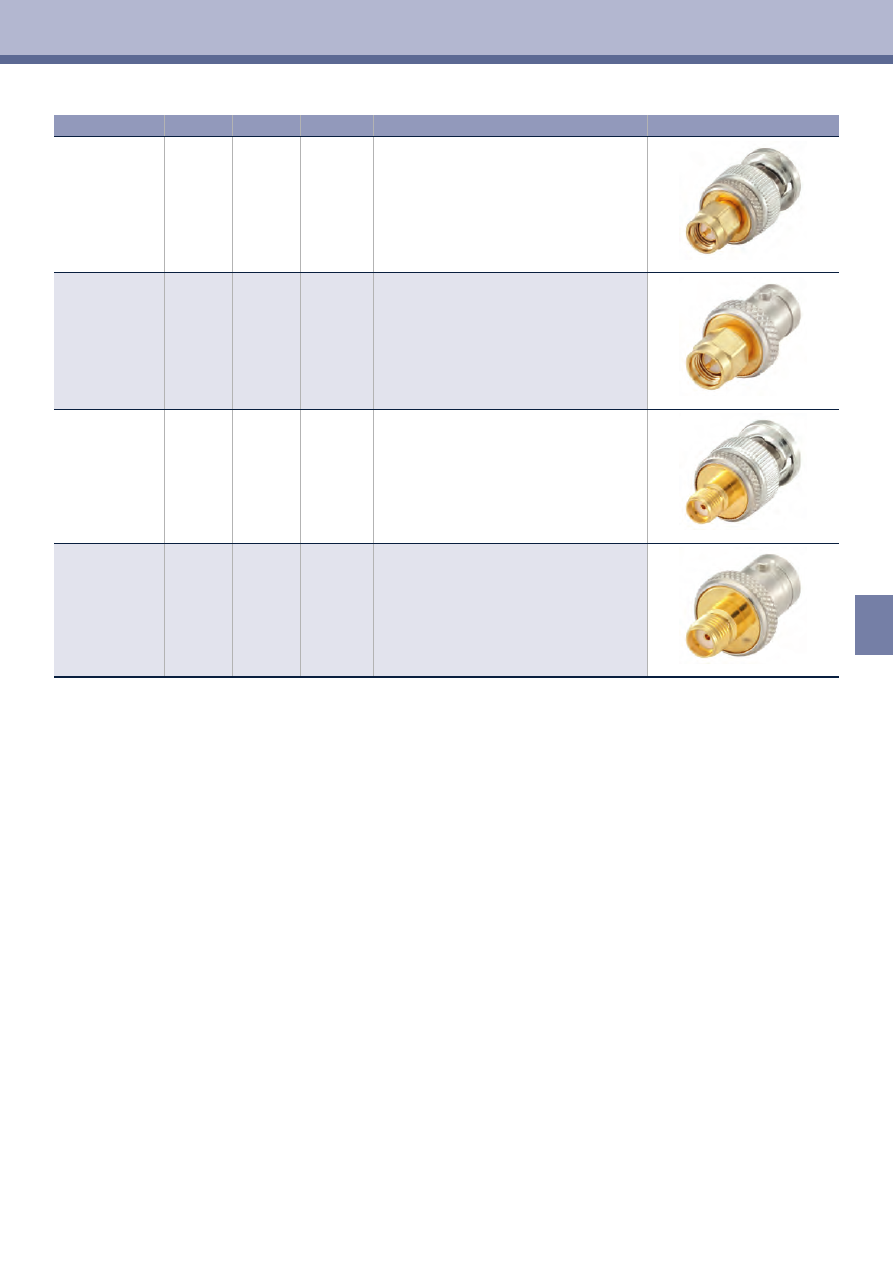

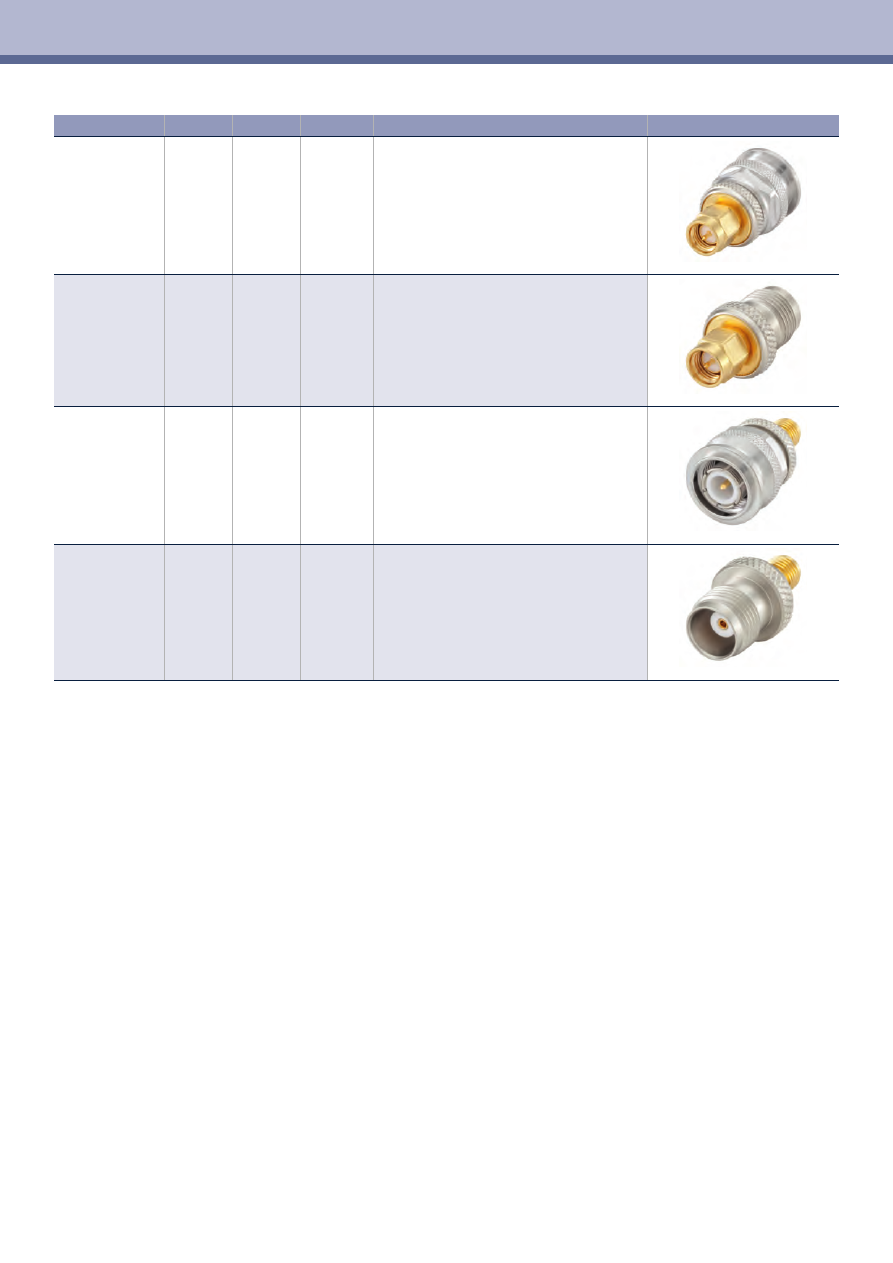

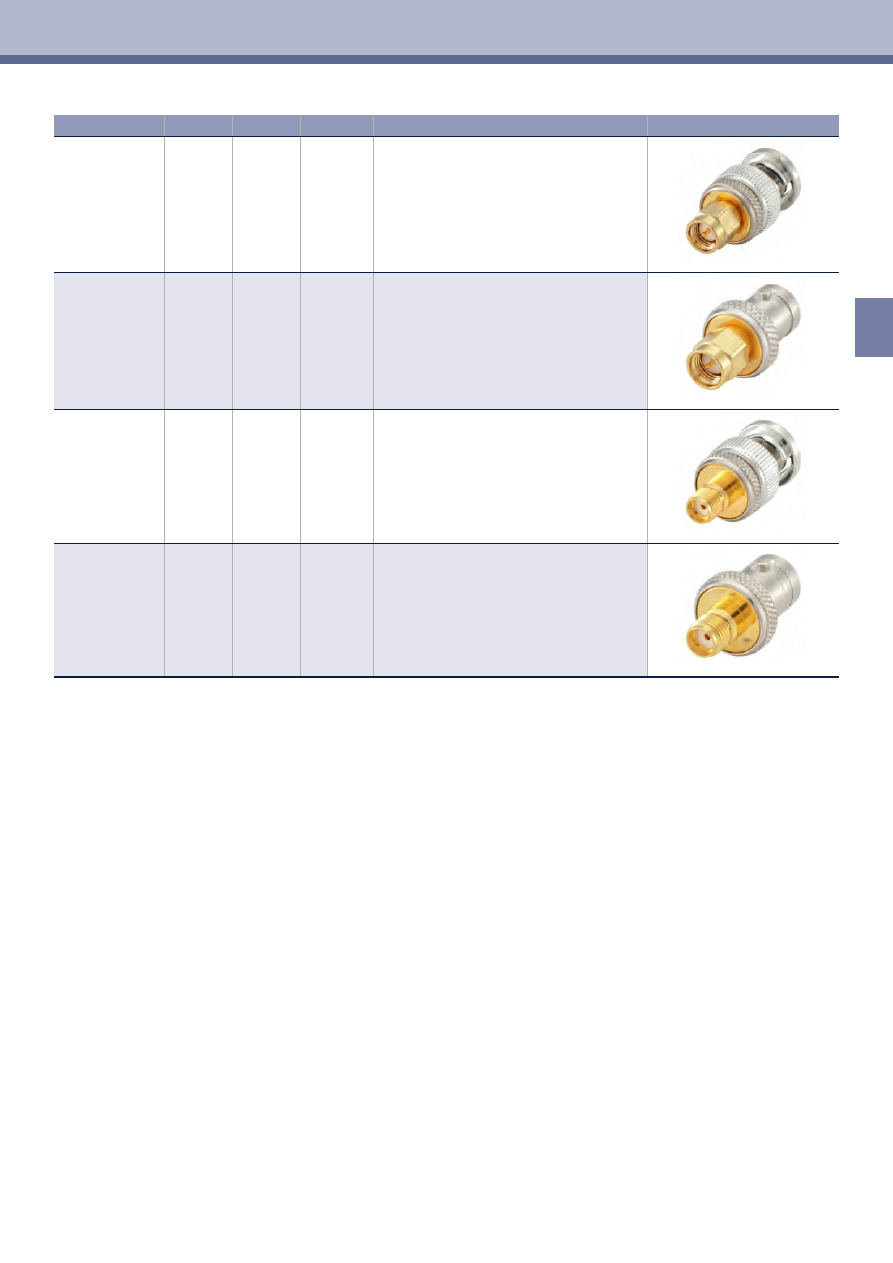

Adaptors SMA - BNC 50

Ω

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 S 151-S00 L5

103531

1

standard

SMA male - BNC male

32 S 151-K00 L5

106545

1

standard

SMA male - BNC female

32 K 151-S00 L5

103503

1

standard

SMA female - BNC male

32 K 151-K00 L5

102638

1

standard

SMA female - BNC female

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

96

SMA

Adaptors SMA - TNC 50

Ω

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 S 156-S00 L5

104498

1

standard

SMA male - TNC male

32 S 156-K00 L5

107063

1

standard

SMA male - TNC female

56 S 132-K00 L5

192179

1

standard

TNC male - SMA female

56 K 132-K00 L5

108760

1

standard

TNC female - SMA female

97

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

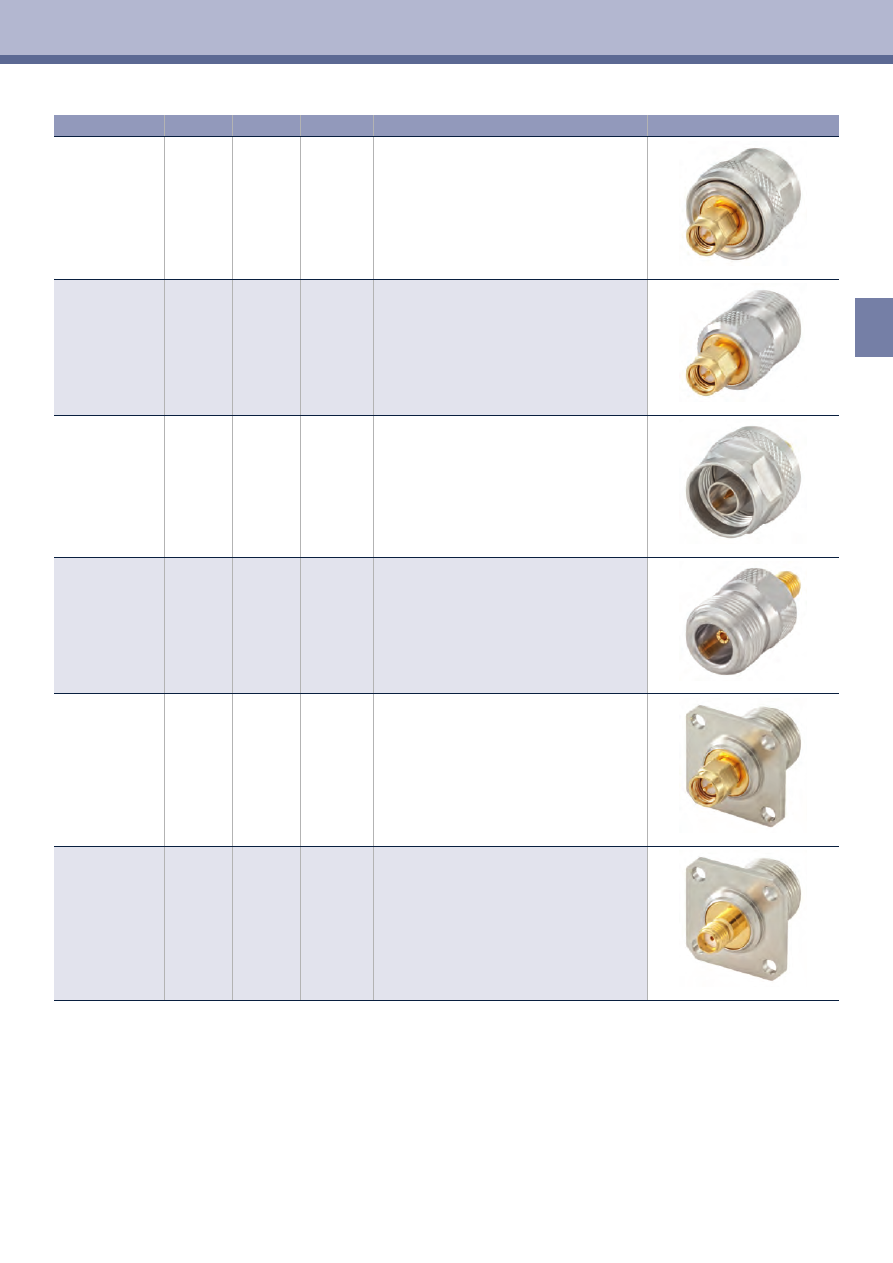

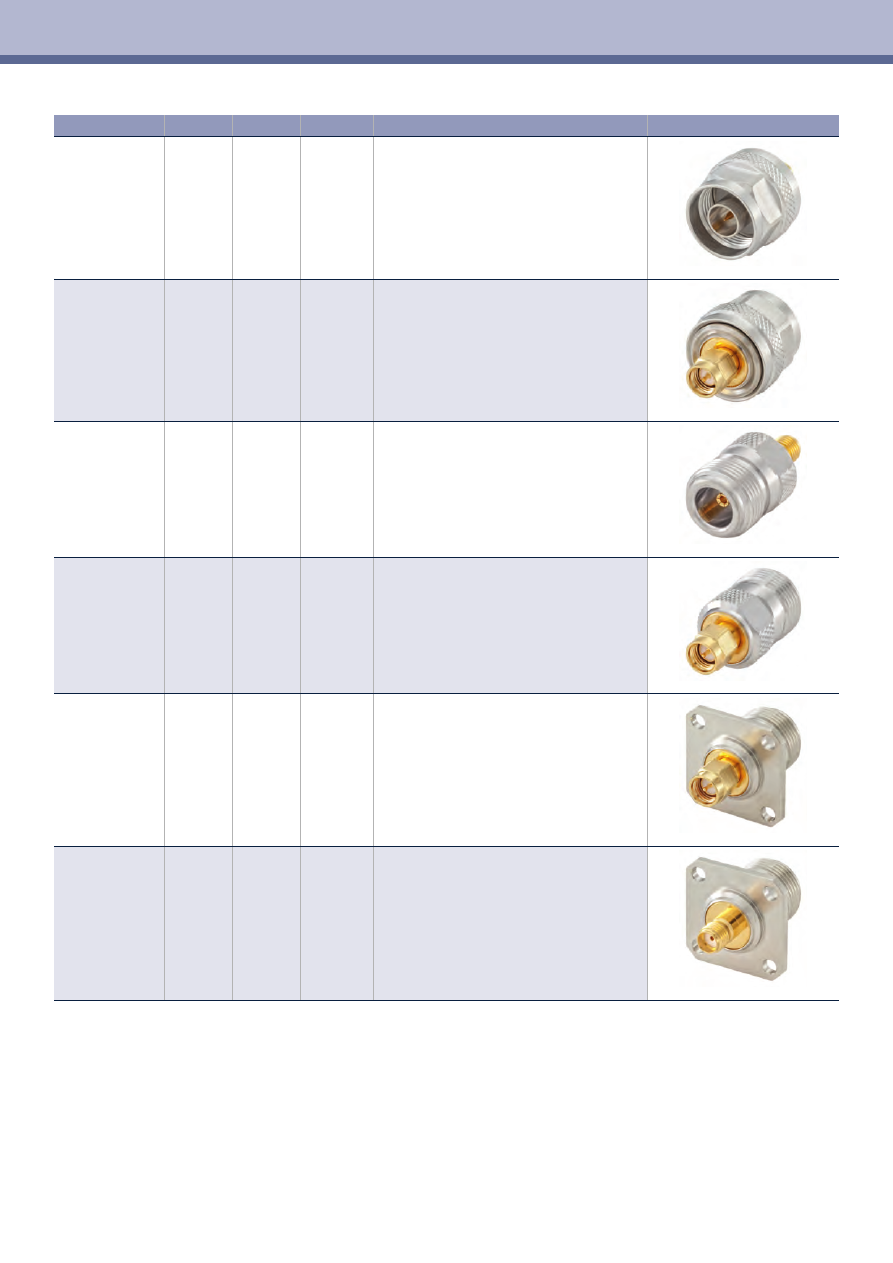

Adaptors SMA - N 50

Ω

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 S 153-S00 L5

102934

1

standard

SMA male - N male

32 S 153-K00 L5

101424

1

standard

SMA male - N female

53 S 132-K00 L5

189568

1

standard

N male - SMA female

53 K 132-K00 L5

108780

1

standard

N female - SMA female

32 S 453-K00 L5

107096

1

standard

SMA male - N female

4-hole flange

32 K 453-K00 L5

100755

1

standard

SMA female - N female

4-hole flange

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

98

SMA

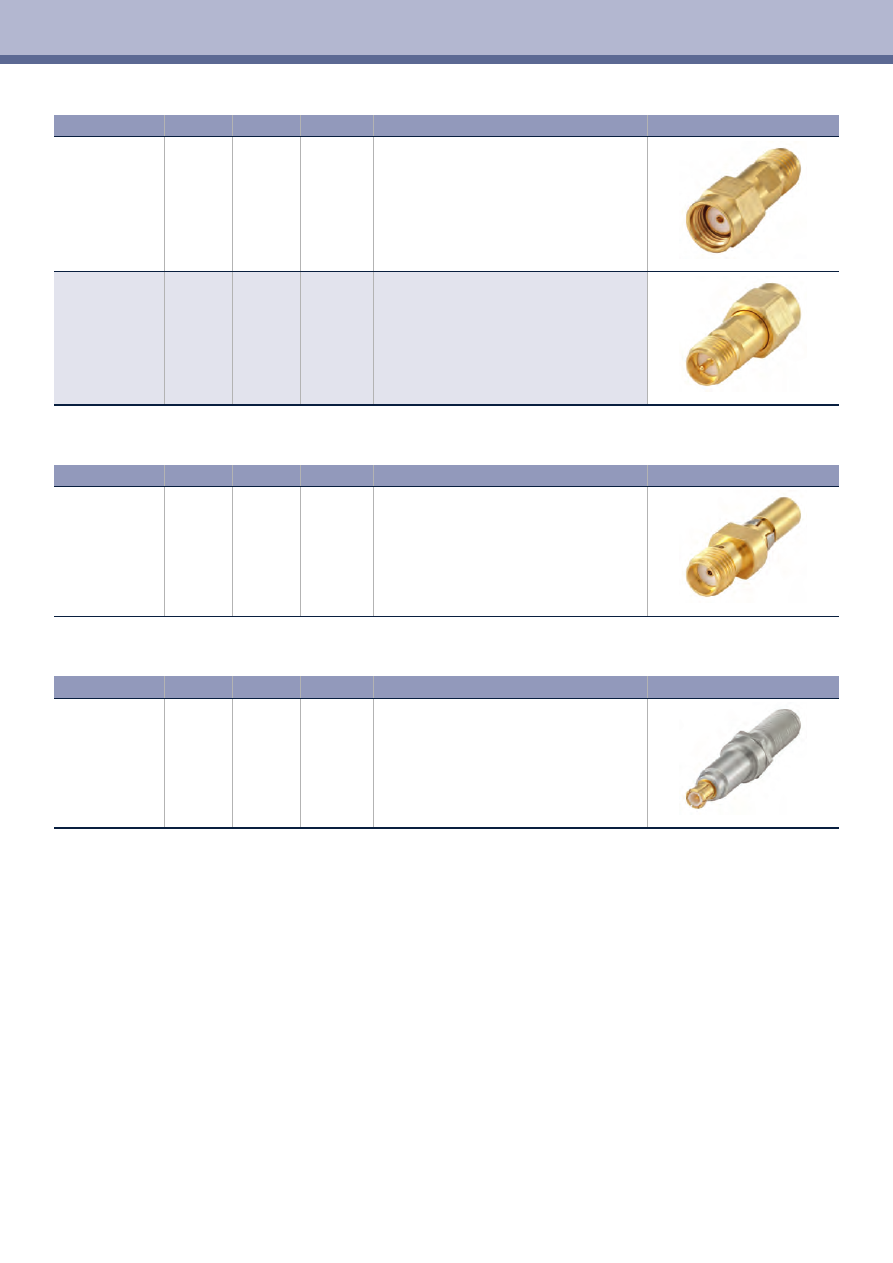

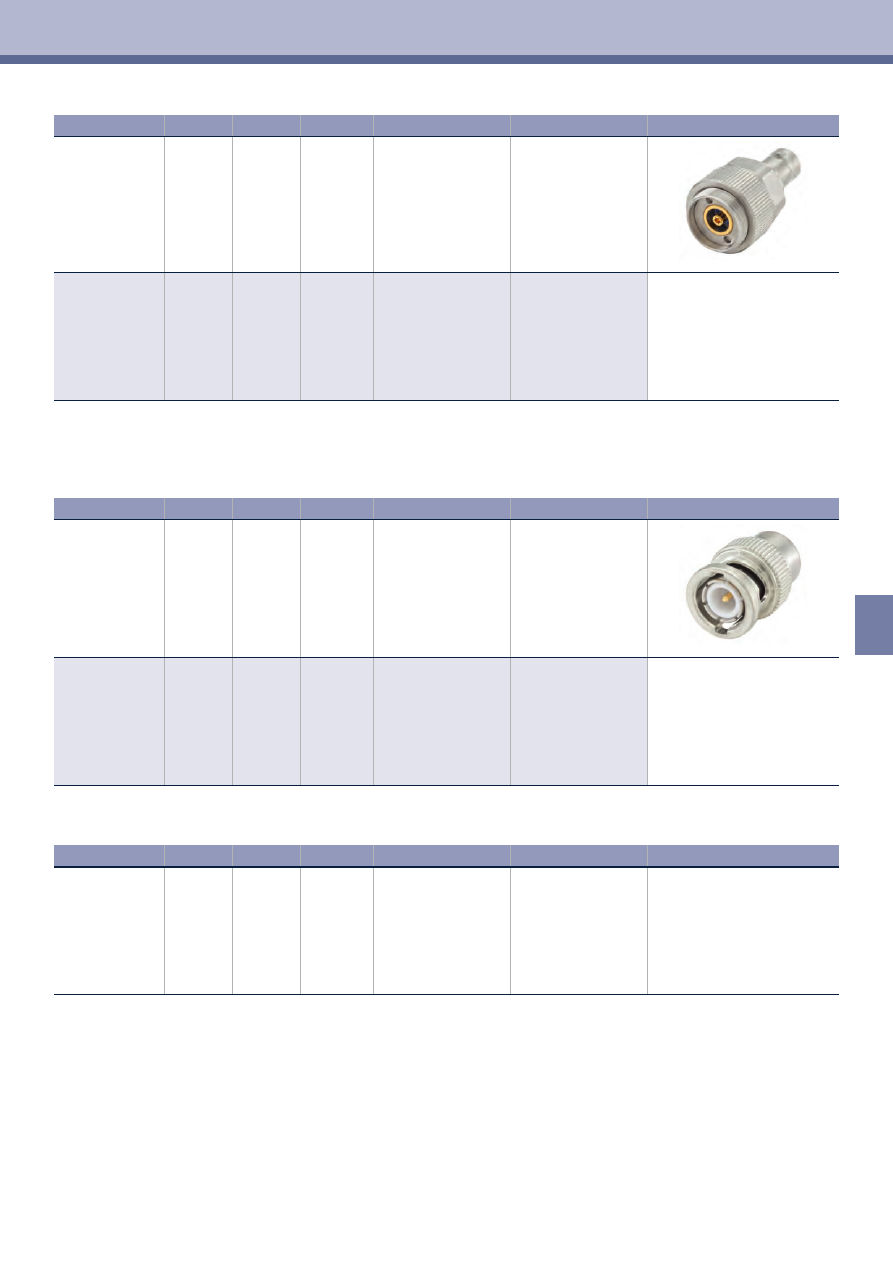

Adaptors SMA - SMA Reverse

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32R S 132-K00 L5

159287

1

standard

SMA Reverse male - SMA Standard female

32R K 132-S00 L5

180528

1

standard

SMA Reverse female - SMA Standard male

Adaptors SMA -  1.0-2.3 DIN 41626

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 145-S00 L5

103442

1

standard

SMA female - 1.0-2.3 DIN 41626 male

Adaptors SMA - MCX

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

29 S 132-K01 N5

151696

1

standard

MCX male - SMA female

hexagonal flange

99

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

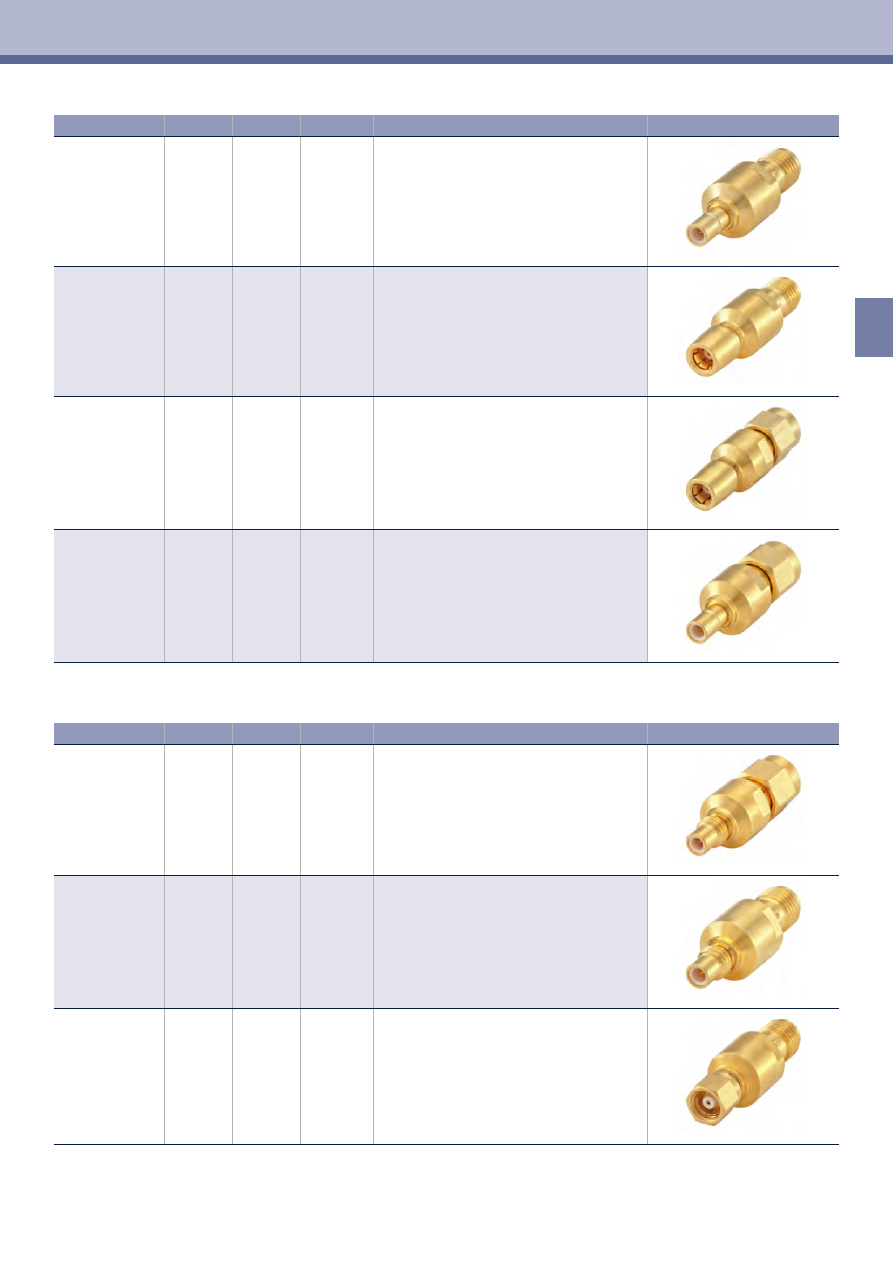

Adaptors SMA - SMB

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

59 S 132-K00 L5

182491

1

standard

SMB male - SMA female

59 K 132-K00 L5

182487

1

standard

SMB female - SMA female

59 K 132-S00 L5

104605

1

standard

SMB female - SMA male

59 S 132-S00 L5

108160

1

standard

SMB male - SMA male

Adaptors SMA - SMC

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

39 S 132-S00 L5

101139

1

standard

SMC male - SMA male

39 S 132-K00 L5

104040

1

standard

SMC male - SMA female

39 K 132-K00 L5

180220

1

standard

SMC female - SMA female

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

100

SMA

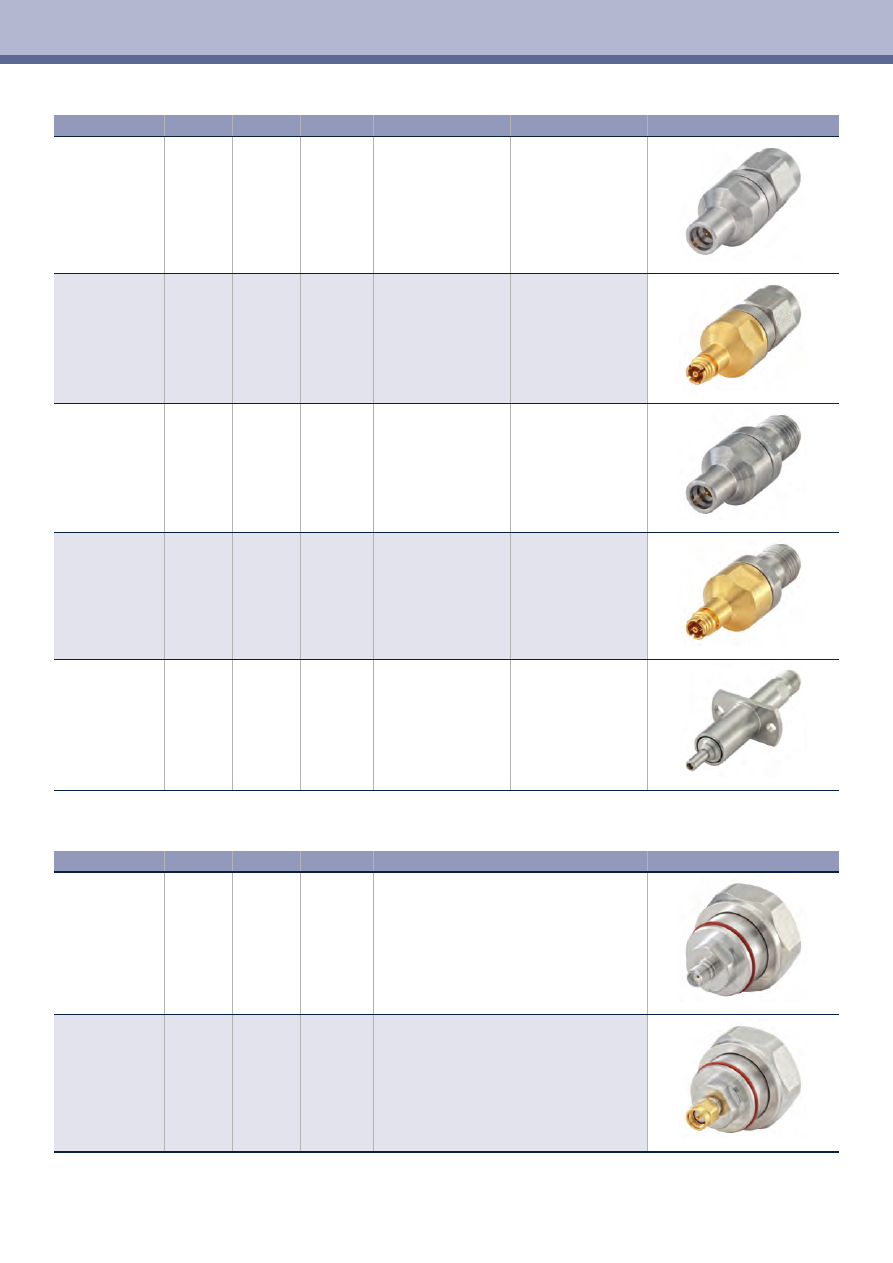

Adaptors SMA - SMP

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

19 S 132-S00 S3

100585

1

standard

SMP male - SMA male

19 K 132-S00 D3

150878

1

standard

SMP female - SMA male

19 S 132-K00 S3

101244

1

standard

SMP male - SMA female

19 K 132-K00 D3

105168

1

standard

SMP female - SMA female

17 K 732-K0A S5

243229

1

standard

Longwipe-SMP female -

SMA female

2-hole flange

floating test adaptor

≥

 23 dB @ DC to 3 GHz

≥

 20 dB @ 3 GHz to 6 GHz

Adaptors SMA - 7-16

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 160-S00 N5

157551

1

standard

SMA female - 7-16 male

32 S 160-S00 N5

160222

1

standard

SMA male - 7-16 male

101

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

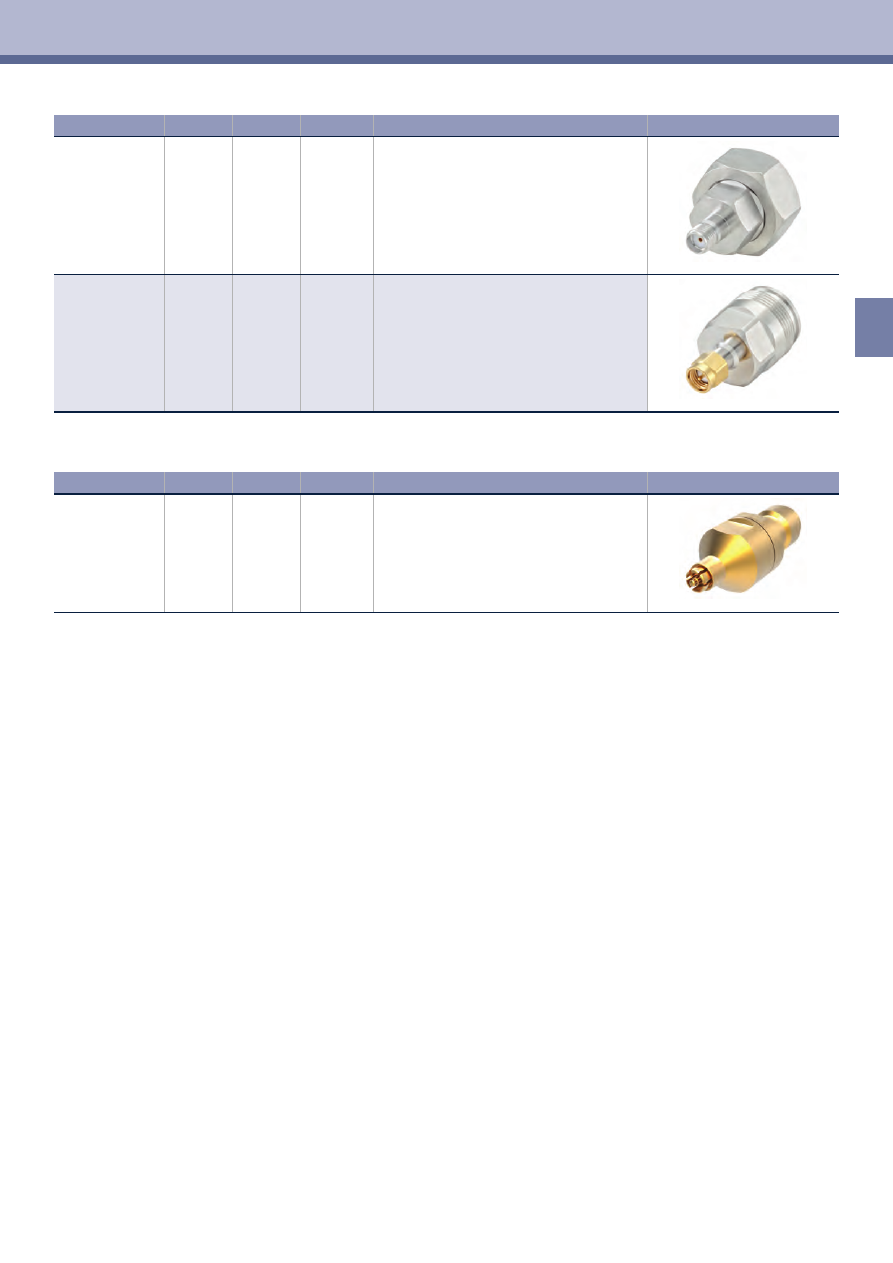

Adaptors SMA - 4.3-10

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 K 164-S00 N1

259821

1

standard

SMA female - 4.3-10 male screw type

32 S 164-K00 N1

259820

1

standard

SMA male - 4.3-10 female

Adaptors SMA - FMC

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

16 S 132-K00 L5

163582

5

standard

FMC male - SMA female

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

102

SMA

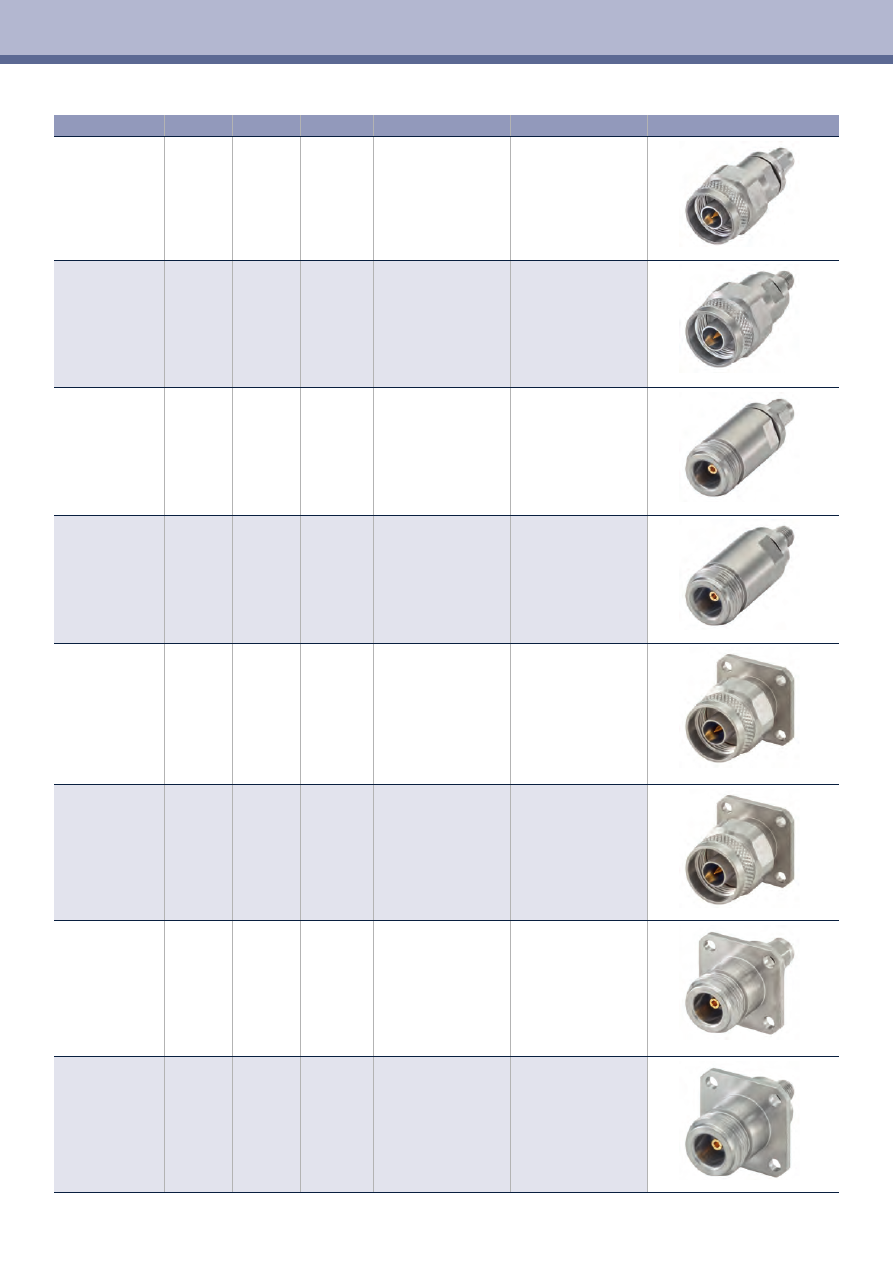

Adaptors SMA - RPC-N 50

Ω

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

05 S 132-S00 S3

103663

1

standard

RPC-N 50

Ω

 male - SMA

male

≥

 23 dB @ DC to 18 GHz

05 S 132-K00 S3

107667

1

standard

RPC-N 50

Ω

 male - SMA

female

≥

 23 dB @ DC to 18 GHz

05 K 132-S00 S3

106954

1

standard

RPC-N 50

Ω

 female - SMA

male

≥

 23 dB @ DC to 18 GHz

05 K 132-K00 S3

101188

1

standard

RPC-N 50

Ω

 female - SMA

female

≥

 23 dB @ DC to 18 GHz

05 S 432-S00 S3

106111

1

standard

RPC-N 50

Ω

 male - SMA

male

4-hole flange 25.4 mm

≥

 23 dB @ DC to 18 GHz

05 S 432-K00 S3

104647

1

standard

RPC-N 50

Ω

 male - SMA

female

4-hole flange 25.4 mm

≥

 23 dB @ DC to 18 GHz

05 K 432-S00 S3

101117

1

standard

RPC-N 50

Ω

 female - SMA

male

4-hole flange 25.4 mm

≥

 23 dB @ DC to 18 GHz

05 K 432-K00 S3

105197

1

standard

RPC-N 50

Ω

 female - SMA

female

4-hole flange 25.4 mm

≥

 23 dB @ DC to 18 GHz

103

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

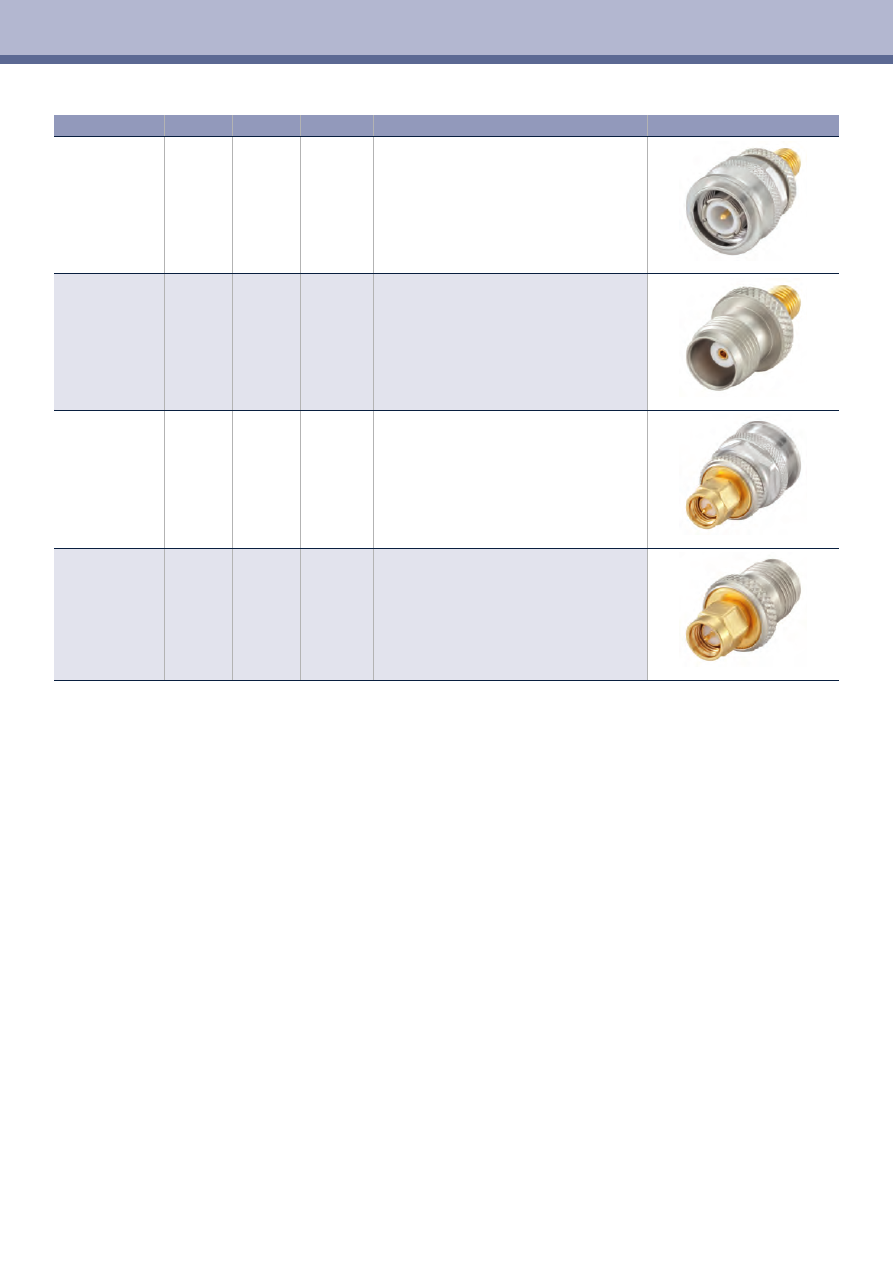

Adaptors SMA - RPC-TNC

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

06 S 132-S00 S3

104496

1

standard

RPC-TNC male - SMA male

≥

 19 dB @ DC to 18 GHz

06 S 132-K00 S3

105636

1

standard

RPC-TNC male - SMA

female

≥

 19 dB @ DC to 18 GHz

06 K 132-S00 S3

103106

1

standard

RPC-TNC female - SMA

male

≥

 19 dB @ DC to 18 GHz

06 K 132-K00 S3

107148

1

standard

RPC-TNC female - SMA

female

≥

 19 dB @ DC to 18 GHz

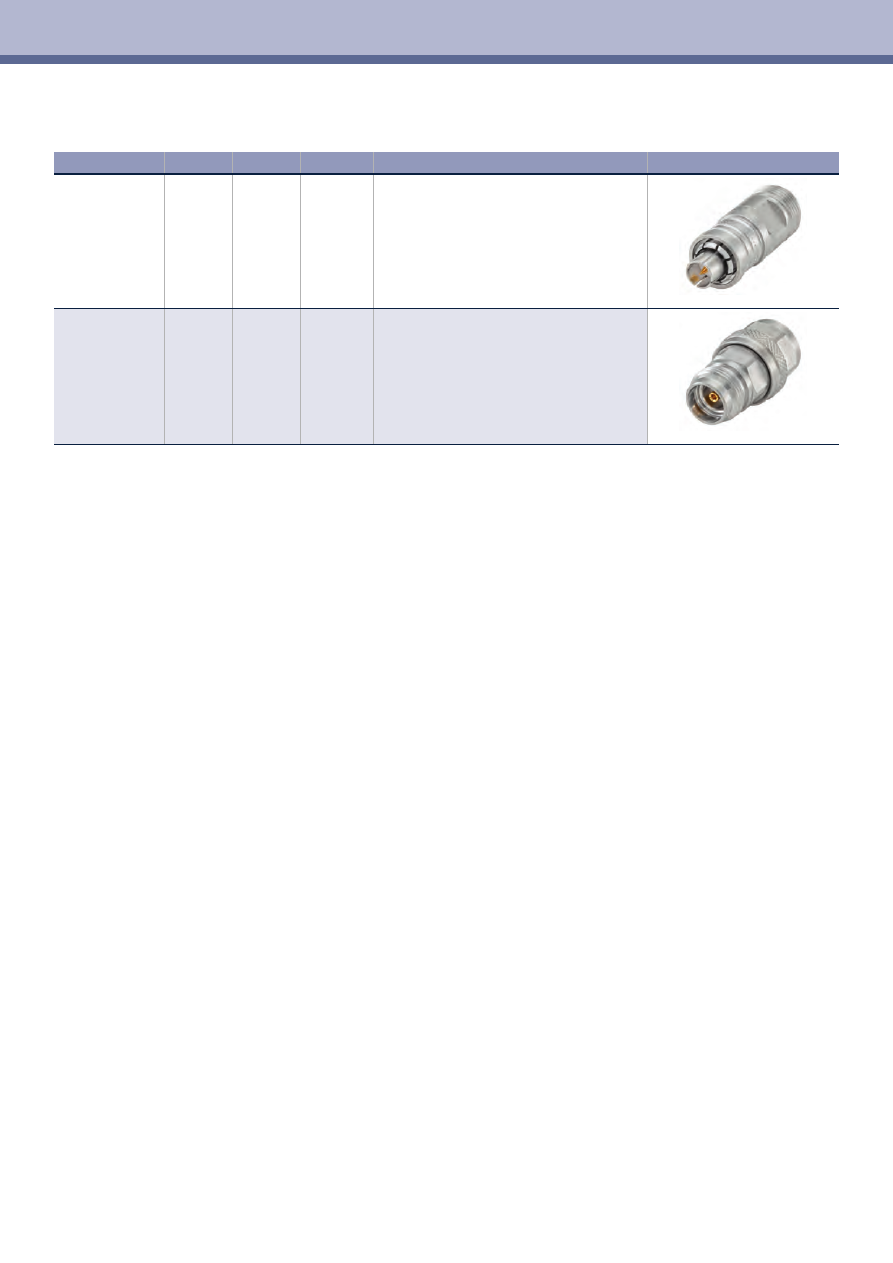

Adaptors SMA - RPC-7

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Return Loss

07 P 132-S00 S3

103063

1

standard

RPC-7 - SMA male

≥

 23 dB @ DC to 18 GHz

07 P 132-K00 S3

148627

1

standard

RPC-7 - SMA female

≥

 23 dB @ DC to 18 GHz

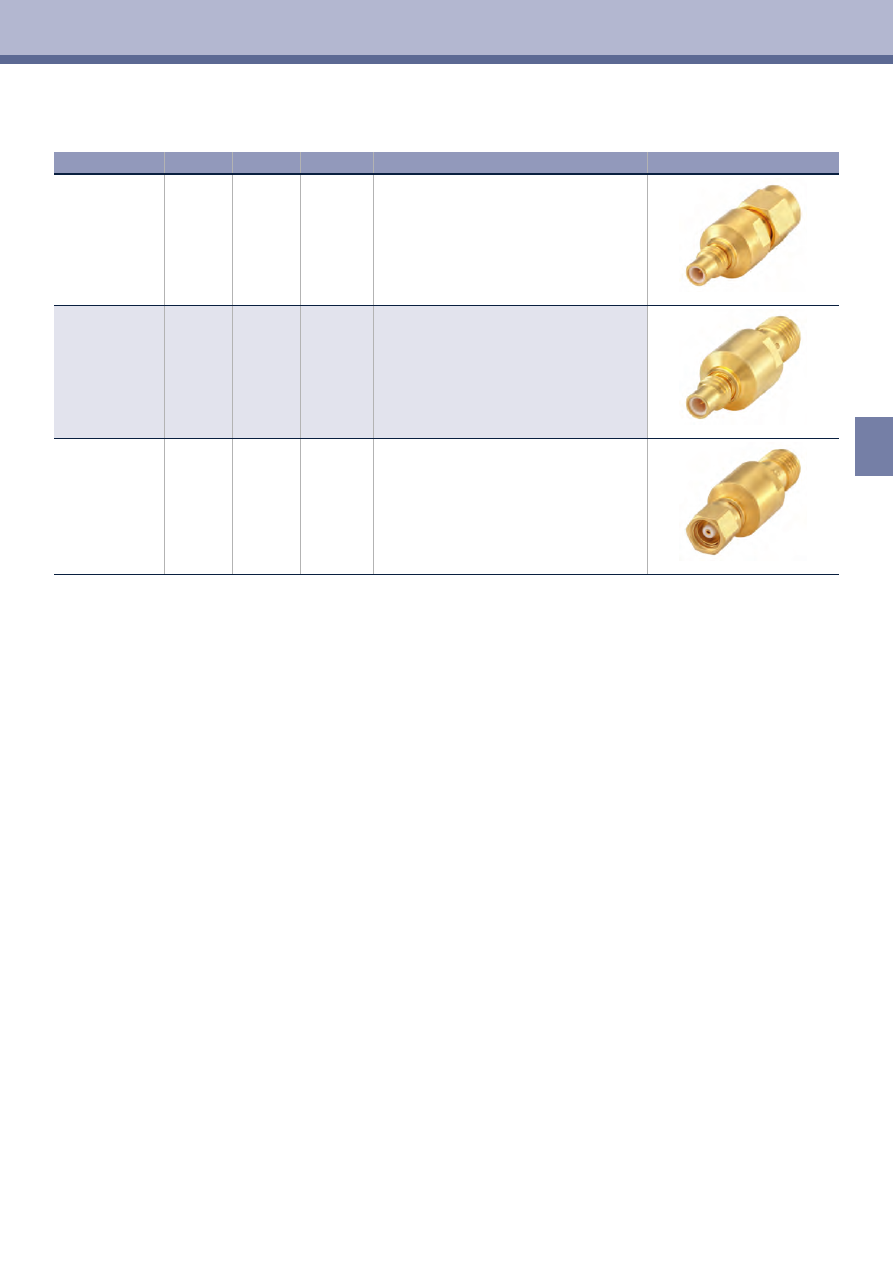

Adaptors SMA - Micro-RF

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

15 S 132-K04 L5

155284

1

standard

Micro-RF male - SMA female

for 15 K 101-40M E4

slide-on

Mating cycles

≥

 200,000

15 S 132-K02 L5

161744

1

standard

Micro-RF male - SMA female

for 15 K 101-40M E4

snap-on

Mating cycles

≥

 10,000

15 S 132-K05 L5

155288

1

standard

Micro-RF male - SMA female

for 15 K 101-40M E4

snap-on

Mating cycles

≥

 10,000

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

104

SMA

Terminations

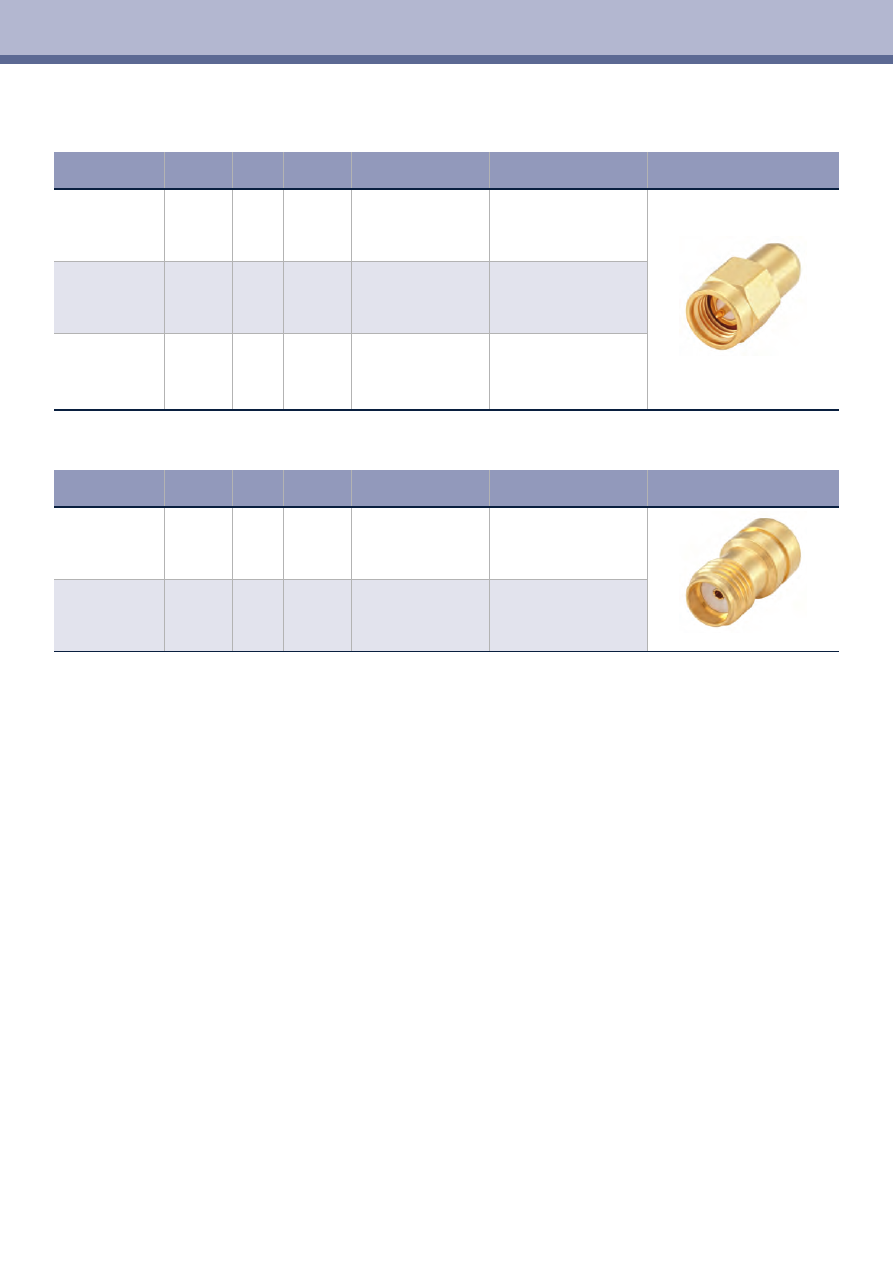

Terminations

Termination Pug

Rosenberger No.

Order No.

Sales
Unit

Packaging Remarks

Return Loss

32 S 15R-0.5 E3

102158

10

blister

0.5 Watt

Frequency: DC to 12.4 GHz

≥

 32.2 dB @ DC to 2 GHz

≥

 26.4 dB @ 2 GHz to 8 GHz

≥

 21.2 dB @ 8 GHz to 12.4 GHz

32 S 17R-0.5 E3

143523

10

blister

0.5 Watt

Frequency: DC to 18 GHz

≥

 32.2 dB @ DC to 2 GHz

≥

 26.4 dB @ 2 GHz to 8 GHz

≥

 21.2 dB @ 8 GHz to 12.4 GHz

≥

 20.8 dB @ 12.4 GHz to 18 GHz

32 S 15R-1.0 E3

104116

10

blister

1 Watt

Frequency: DC to 18 GHz

≥

 28.3 dB @ DC to 4 GHz

≥

 26.4 dB @ 4 GHz to 6 GHz

≥

 24.3 dB @ 6 GHz to 10 GHz

≥

 23.1 dB @ 10 GHz to 12.4 GHz

≥

 22.1 dB @ 12.4 GHz to 14 GHz

≥

 19.1 dB @ 14 GHz to 18 GHz

Termination Jack

Rosenberger No.

Order No.

Sales
Unit

Packaging Remarks

Return Loss

32 K 15R-001 E3

100375

10

blister

1 Watt

Frequency: DC to 12.4 GHz

≥

 32.2 dB @ DC to 2 GHz

≥

 26.4 dB @ 2 GHz to 8 GHz

≥

 21.2 dB @ 8 GHz to 12.4 GHz

32 K 17R-001 E3

137568

10

standard

1 Watt

Frequency: DC to 18 GHz

≥

 32.2 dB @ DC to 2 GHz

≥

 26.4 dB @ 2 GHz to 8 GHz

≥

 21.2 dB @ 8 GHz to 12.4 GHz

≥

 20.8 dB @ 12.4 GHz to 18 GHz

105

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

Accessories

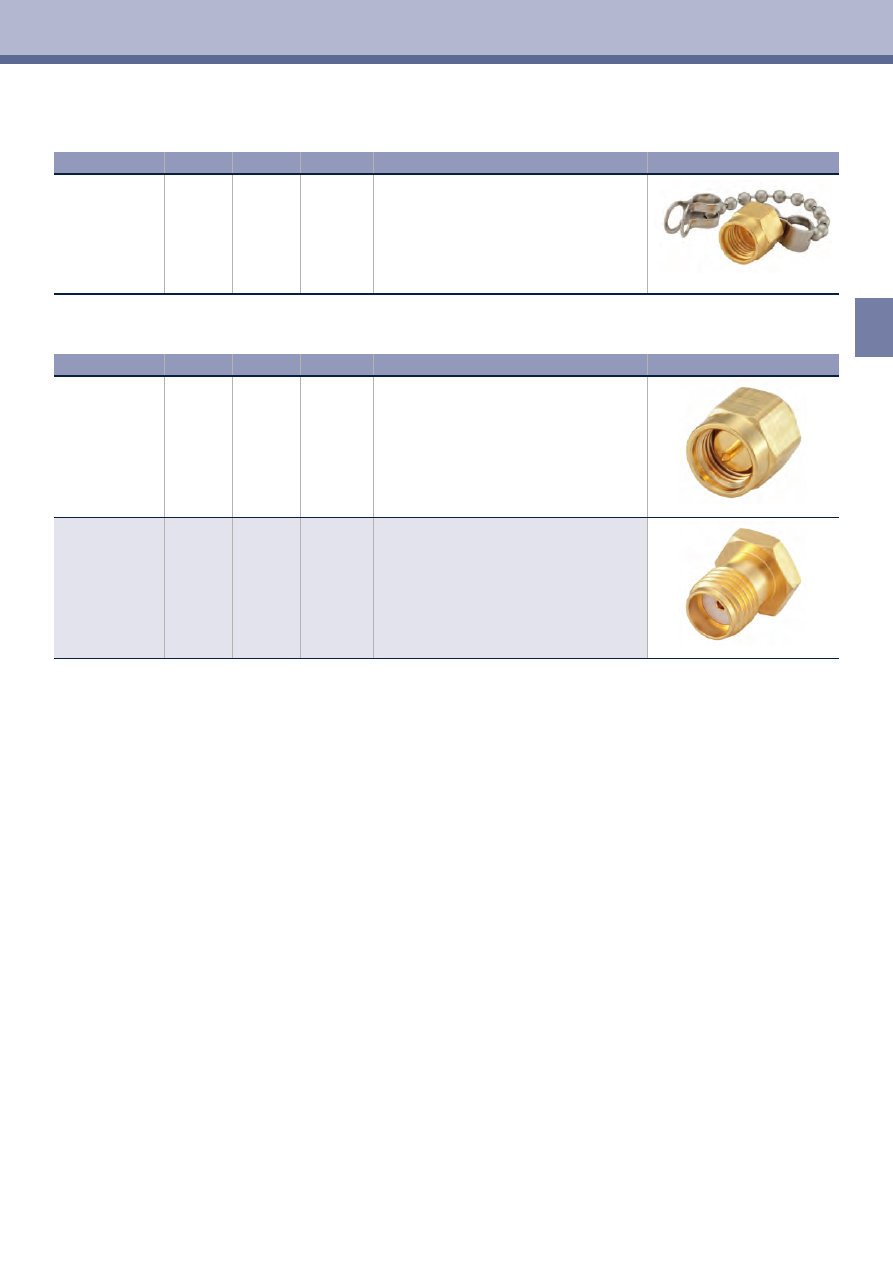

Accessories

Protection Cap with chain

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 Z 112-000 F

102320

1

standard

male with chain

Short

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 Z 111-000 L5

104865

1

standard

male

32 Z 114-000 L5

100327

1

standard

female

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

106

SMA

Tools

Special Tools

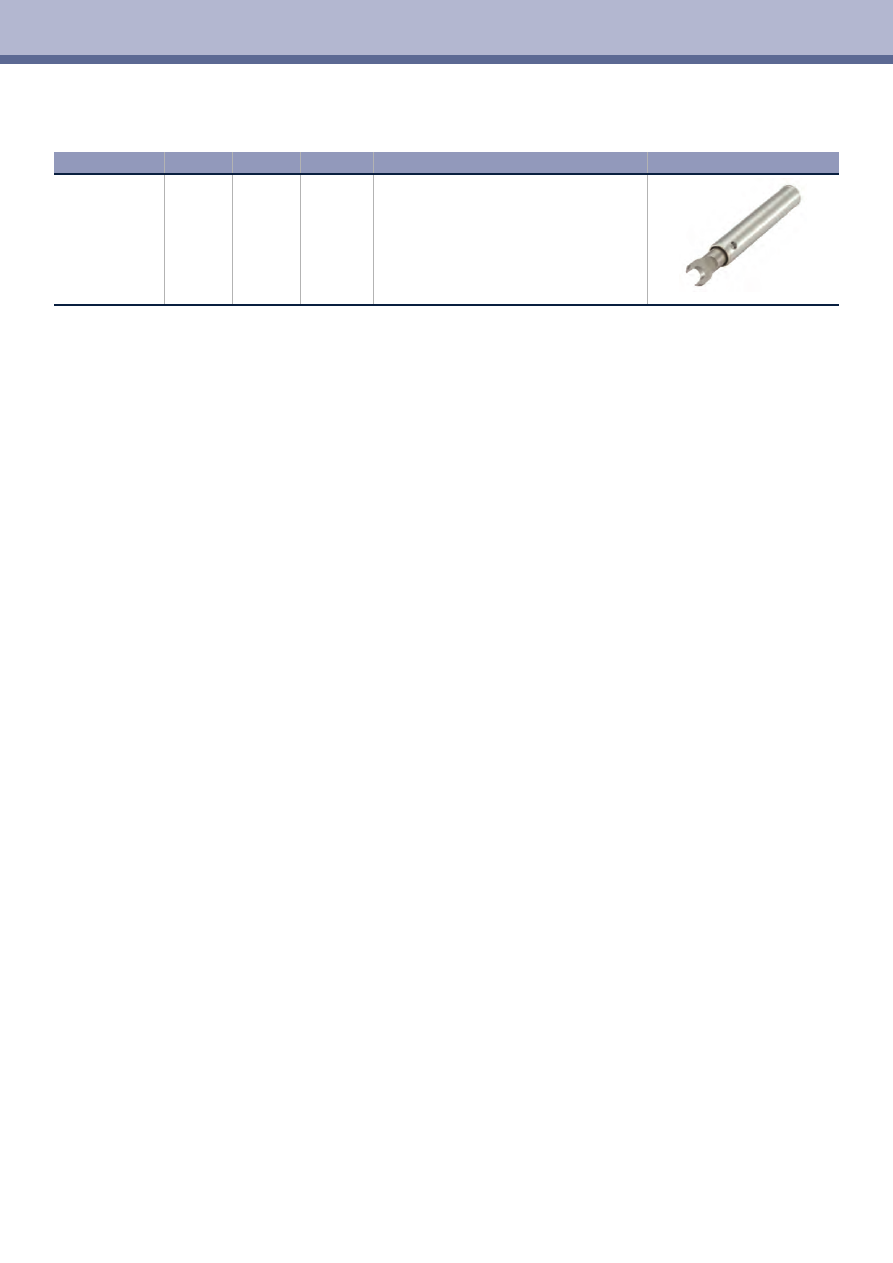

Torque Wrench

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 W 100-016

103855

1

standard

SMA

torque 0.9 Nm

flat 8 mm

107

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

SMA

SMA

*

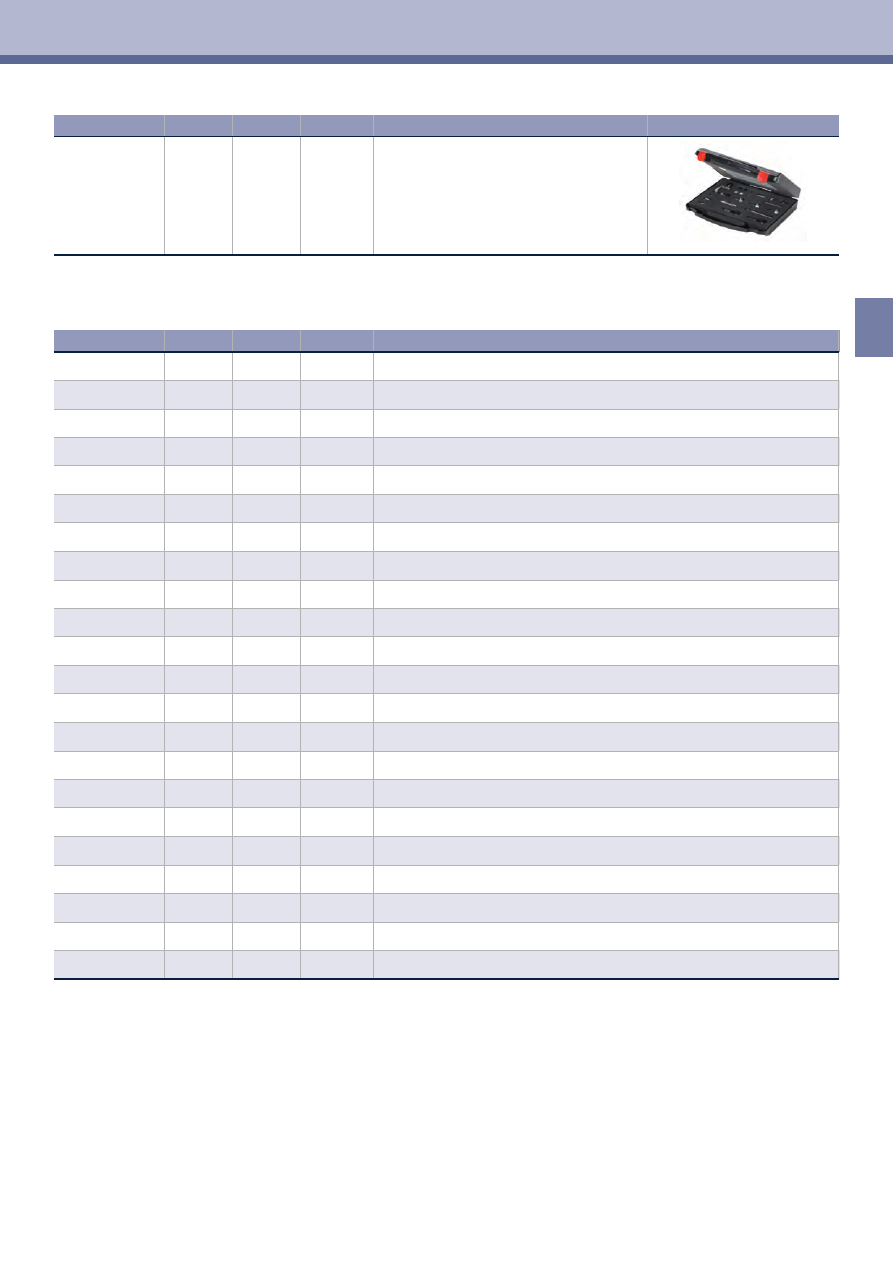

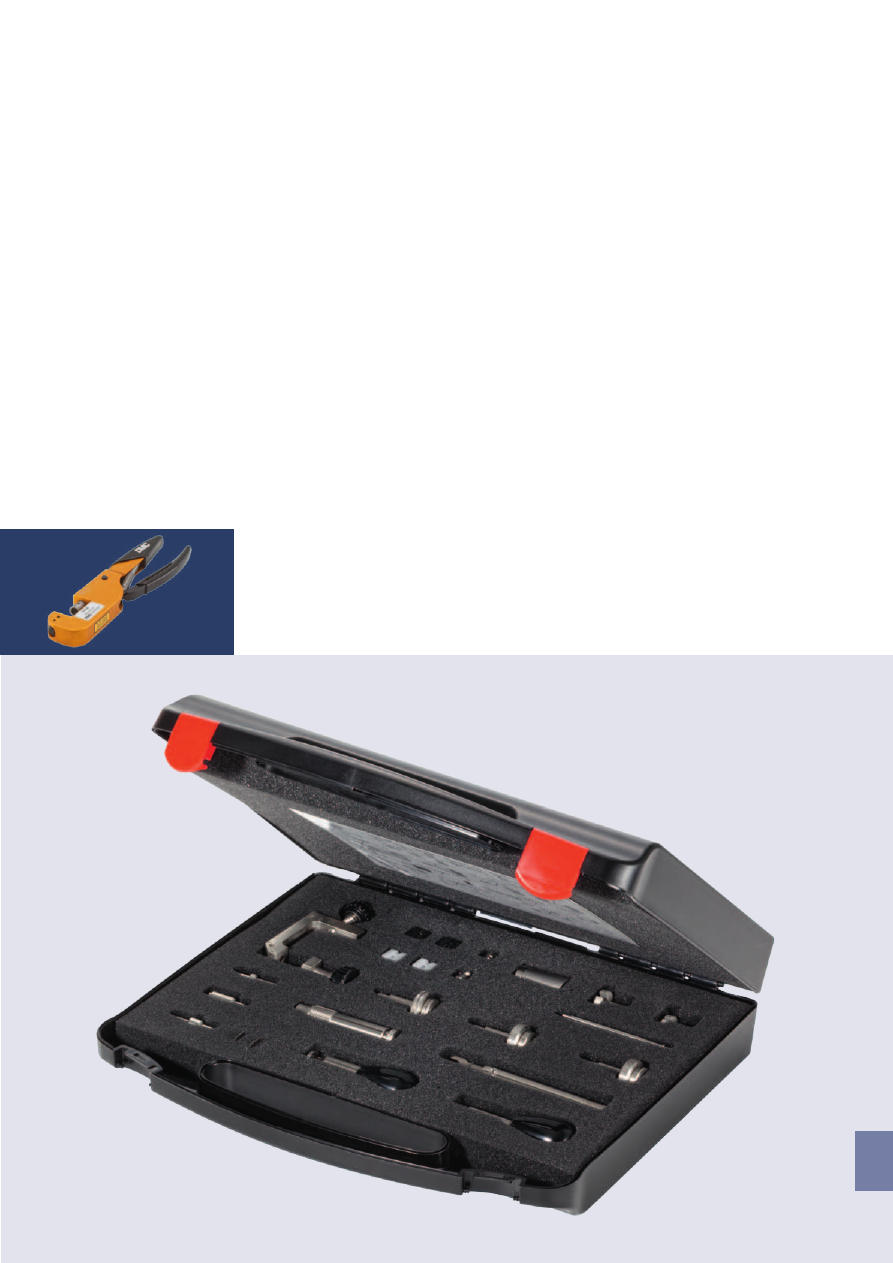

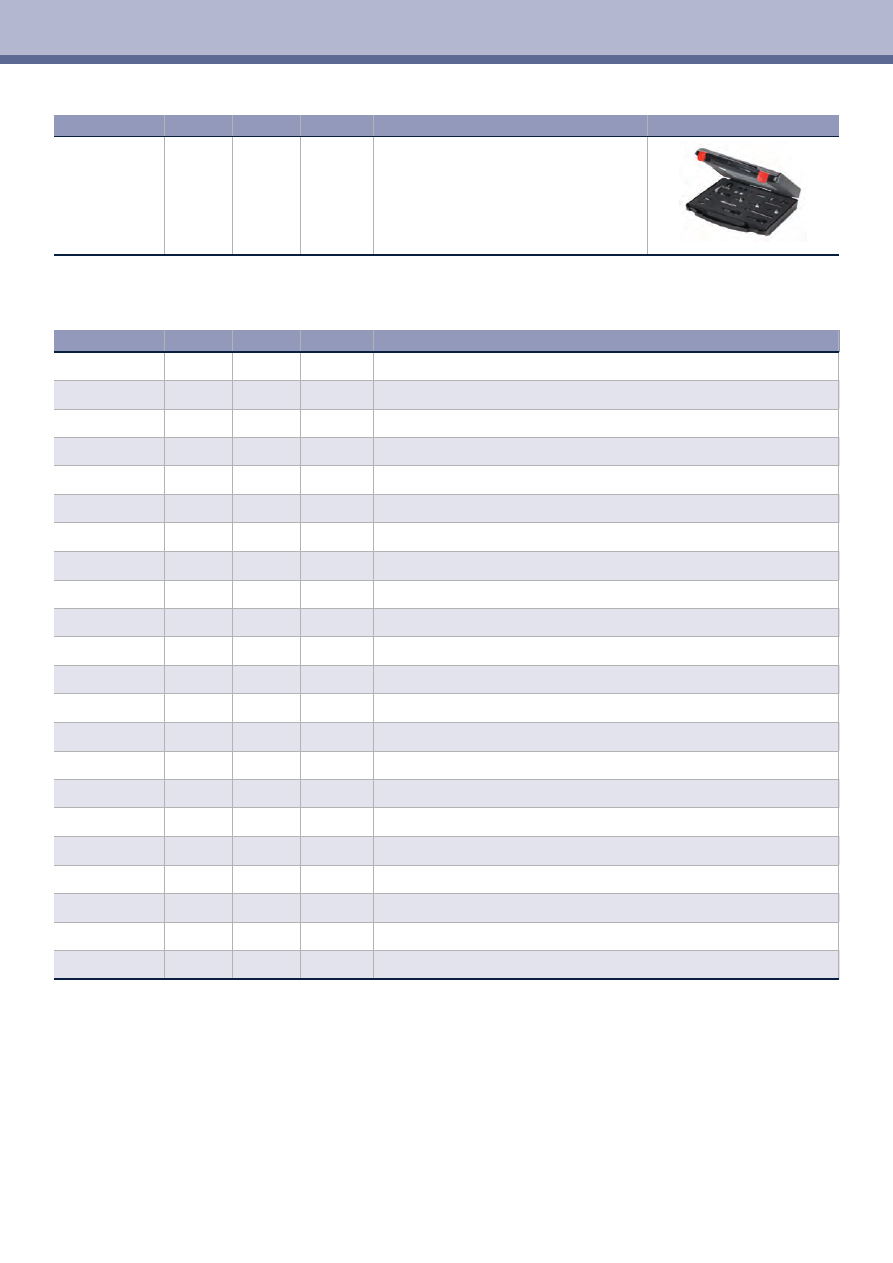

Assembly Tool Kit SMA

for Semi Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 W 100-000

102773

1

box

complete tool set in plastic box

Contents of the Assembly Tool Kit
for Semi Rigid Cables (32 W 100-000)

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

32 W 100-001

102044

1

standard

Soldering Fixture

Lötvorrichtung

32 W 100-002

104396

1

standard

Insert for RG 405

Backen für RG 405

32 W 100-003

105898

1

standard

Insert for RG 405

Backen für RG 405

32 W 100-004

102850

1

standard

Jack Locator

Fixierschraube für Kuppler

32 W 100-005

104607

1

standard

Plug Locator

Fixierschraube für Stecker

32 W 100-006

102502

1

standard

Soldering Gauge 0.25 mm

Distanzlehre 0.25 mm

32 W 100-007

100680

1

standard

Soldering Gauge 0.4 mm

Distanzlehre 0.4 mm

32 W 100-008

106817

1

standard

Contact Support (for Plug and Jack)

Kontakthalter (für Stecker und Kuppler)

32 W 100-009

103318

1

standard

Dielectric Insertion Tool for Plug

Isolierteil-Einpresswerkzeug für Stecker

32 W 100-010

107090

1

standard

Dielectric Insertion Tool for Jack

Isolierteil-Einpresswerkzeug für Kuppler

32 W 100-011

108733

1

standard

Assembly Jig (Center Contact + Insulator)

Montagelehre (Innenleiter + Isolierteil)

32 W 100-012

100798

1

standard

Assembly Jig (Outer Contact + Coupling Nut)

Montagelehre (Außenleiter + Überwurfmutter)

32 W 100-013

102523

1

standard

Assembly Jig (Center Contact + Insulator)

Montagelehre (Innenleiter + Isolierteil)

32 W 100-014

104294

1

standard

Cutting Tool

Planschneidewerkzeug

32 W 100-015

108584

1

standard

Sharpening Tool

Anspitzwerkzeug

32 W 100-016

103855

1

standard

Torque Wrench  (0.9 Nm)

Drehmomentschlüssel  (0.9 Nm)

32 W 100-017

103665

1

standard

Insulator Insertion Tool

Andrückwerkzeug für Isolierteil

32 W 100-018

103451

1

standard

Insulator Press-in Tool

Einpresswerkzeug für Isolierteil

32 W 100-022/01

119710

1

standard

Conical Sleeve

Kegelhülse

32 W 100-022/02

112888

1

standard

Arrester

Gegenhalter

32 W 100-022/03

109562

1

standard

Fixing Tool I

Stössel I

32 W 100-022/04

121928

1

standard

Fixing Tool II

Stössel II

108

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

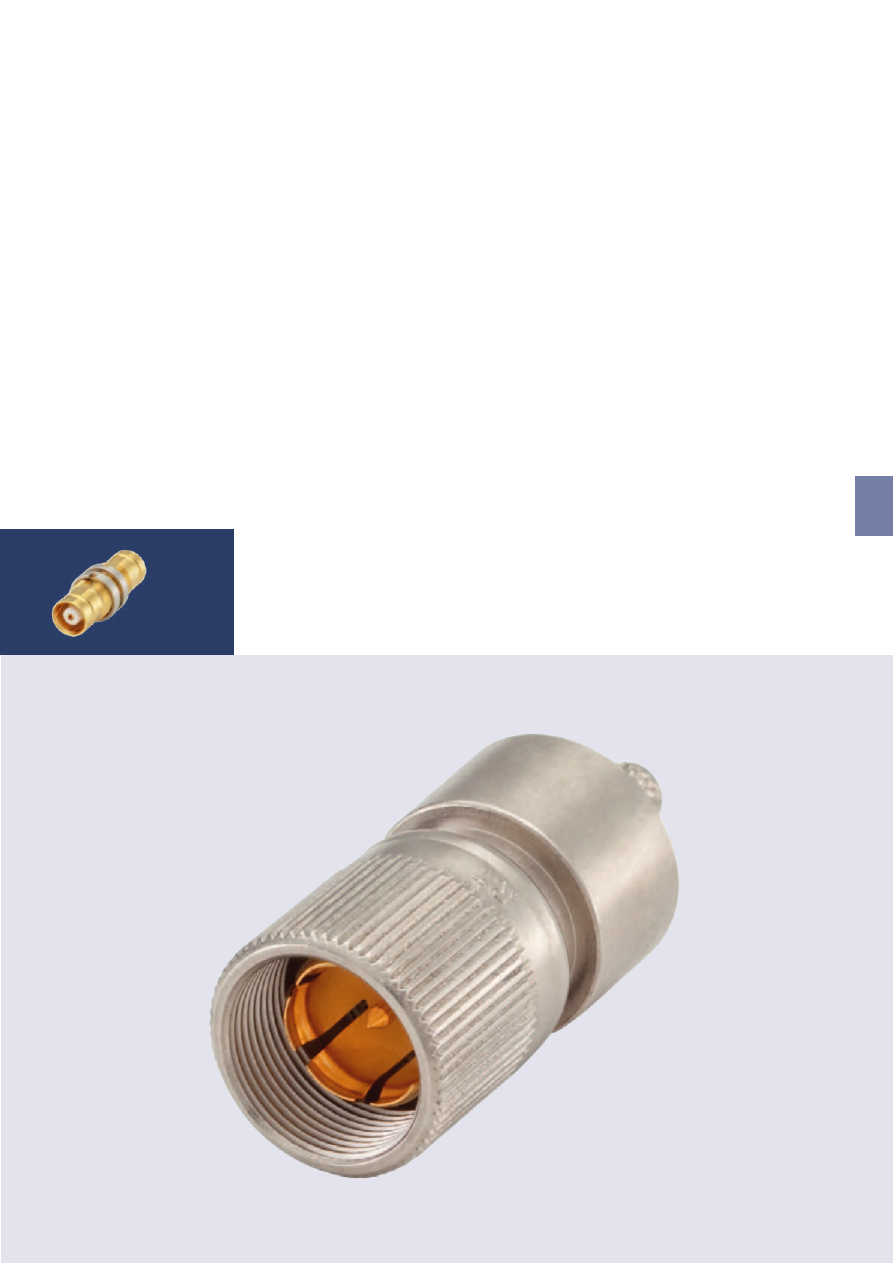

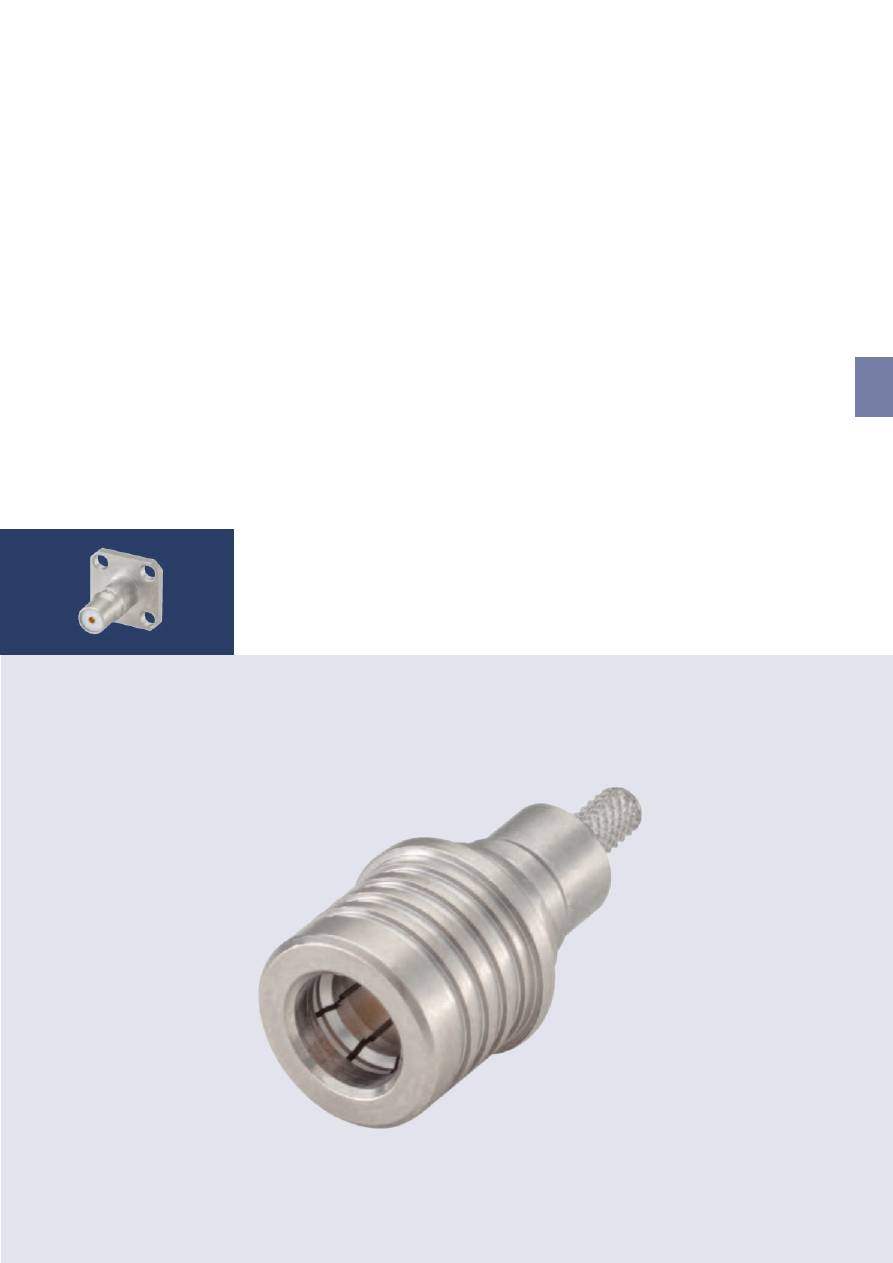

Characteristics and dimensions of QMA connectors are based on the SMA connector interface. QMA con-
nectors are designed for applications up to 18 GHz, the quick-lock coupling mechanism enables fast, easy
and reliable connections in the tightest spaces, primarily in mobile base stations. Assembly tools are not
necessary.
Rosenberger provides the following QMA connector versions:
QLF

®

 quick-lock coupling mechanism and plastic quick-lock coupling mechanism in 4 different coloured

codings

QMA-Steckverbinder bauen in Eigenschaften und Abmessungen auf der Serie SMA auf und sind für Anwen-
dungen bis 18 GHz konzipiert. Der Quick-Lock-Einrastmechanismus ermöglicht schnelle, zuverlässige und
einfache Steckverbindungen auf engstem Raum, z. B. in Mobilfunk-Basiststationen, Werkzeuge sind nicht
erforderlich.
Rosenberger bietet QMA-Steckverbinder in folgenden Ausführungen an:
QLF

®

 Quick-Lock-Einrastmechanismus und Kunststoff-Quick-Lock-Einrastmechanismus in vier verschiede-

nen Farbkodierungen

QMA

109

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

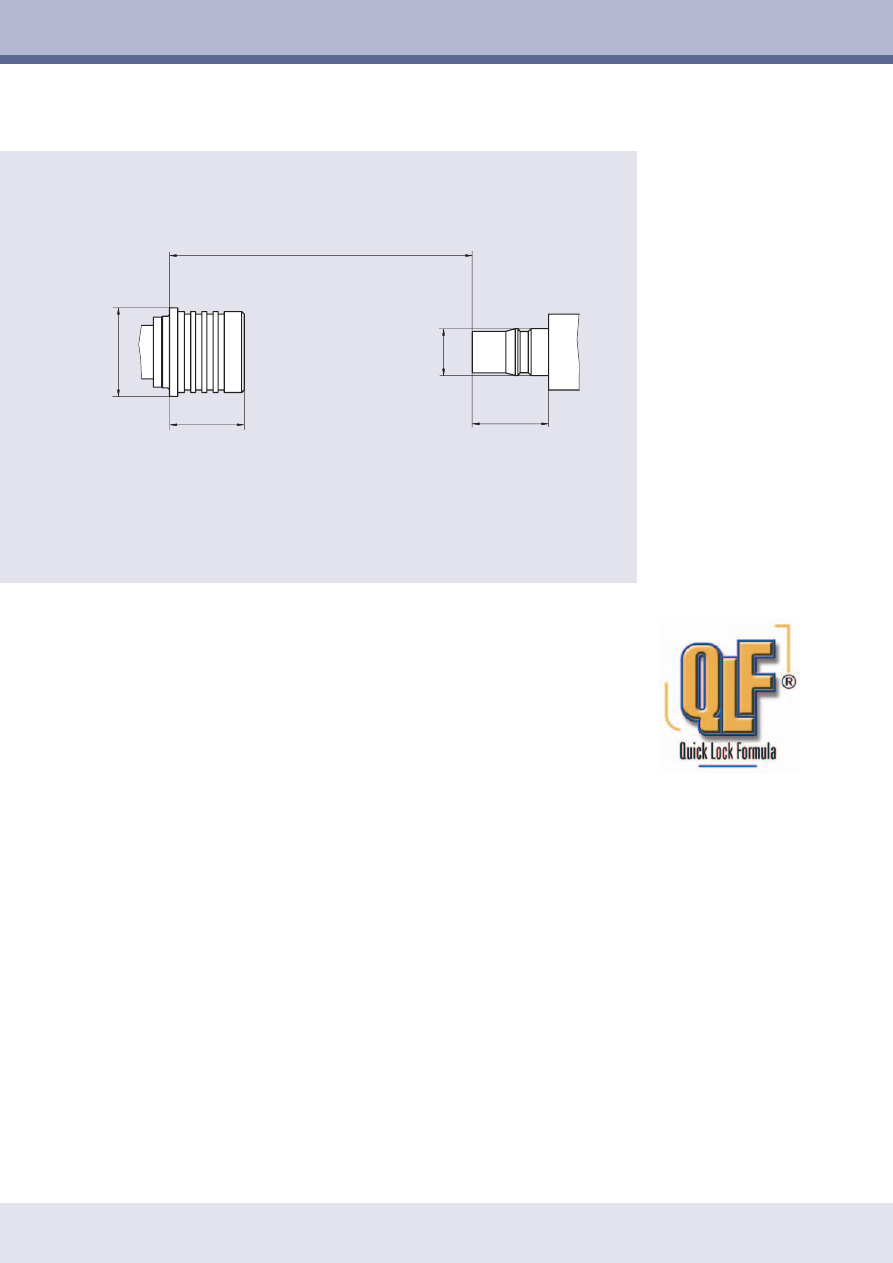

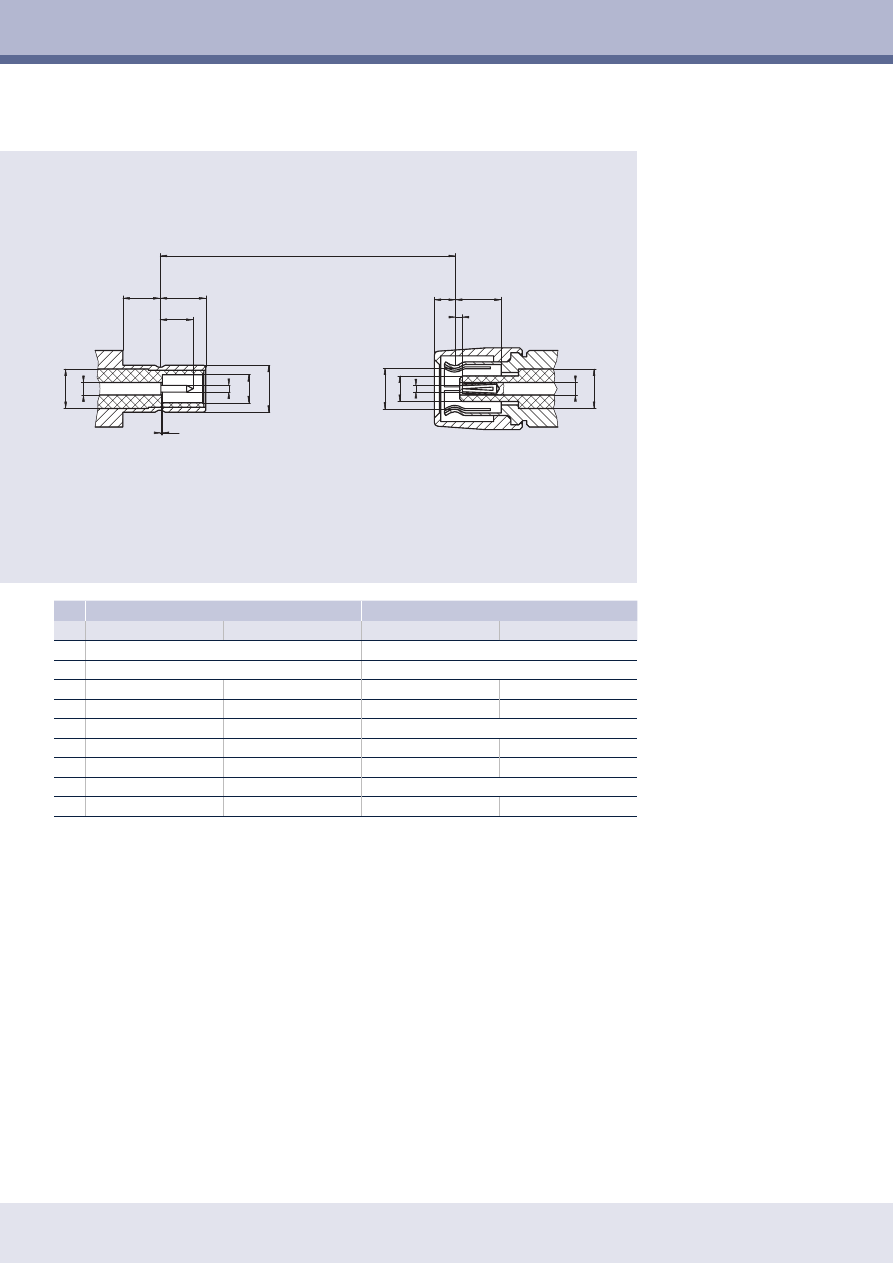

QMA

QMA

MALE
Stecker

FEMALE

Kuppler

REFERENCE PLANE

Referenzebene

MIN.  9.1

ø 5.57

MAX. 9.035

ø 10.5

110

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Interface Dimensions QMA

Code 28

Features



f

Interface according to QLF (Quick Lock Formula)



f

Frequency range DC to 18 GHz



f

Return loss (cable connector straight) ≥ 25 dB @ 3 GHz to 6 GHz



f

Minimum pitch: 12.4 mm



f

Flexibility: 360° turnable



f

Impedance 50 Ω



f

Quick-lock coupling

Product Range



f

Cable connectors



f

Panel connectors



f

PCB connectors



f

Adaptors



f

Terminations

Rosenberger is authorized to act as QLF® manufacturer. Rosenberger QMA connectors fulfill the QLF® stan-
dard (Quick Lock Formula, a registered trademark). QLF® guarantees full intermateability between connectors
produced by licensing agreement parties. Rosenberger as licensee is free to market QMA connectors as QLF®
products. For further information, please see: www.qlf.info

Rosenberger ist autorisierter QLF®-Hersteller. Rosenberger QMA-Steckverbinder entsprechen dem QLF®-
Standard, der als Warenzeichen eingetragen ist. QLF® (Quick Lock Formula) stellt die Steckbarkeit von Produk-
ten der Lizenzparteien sicher. Rosenberger ist als Lizenznehmer berechtigt, QMA-Steckverbinder als QLF®-
Produkte zu vermarkten. Weitere Informationen unter: www.qlf.info

QMA

Applicable standards |

Anwendbare Normen

Interface according to |

Interface gemäß

QLF® (Quick Lock Formula)
Rosenberger is an authorized QLF® manufacturer

Electrical data |

Elektrische Daten

Impedance |

Wellenwiderstand

50 Ω

Frequency range |

Frequenzbereich

DC to 18 GHz

Return loss (cable connector straight) |

Rückflussdämpfung (Kabelsteckverbinder gerade)

≥ 32 dB @ DC to 3 GHz



≥ 25 dB @ 3 GHz to 6 GHz

Insertion loss |

Dämpfung

≤ 0.05 x √

f (GHz) dB

Insulation resistance |

Isolationswiderstand

≥ 5 GΩ

Center contact resistance |

Übergangswiderstand Innenleiter

≤ 3 mΩ

Outer contact resistance |

Übergangswiderstand Außenleiter

≤ 2.5 mΩ

Test voltage |

Prüfspannung

1000 V rms

Working voltage |

Betriebsspannung

480 V rms

Power handling |

Leistungsbelastbarkeit

70 W @ 2.2 GHz (recommended)

RF leakage - Interface |

Schirmdämpfung

≥ 95 dB @ DC to 2 GHz



≥ 80 dB @ 2 GHz to 4 GHz



≥ 70 dB @ 4 GHz to 6 GHz

Intermodulation 3rd order |

Intermodulation 3. Ordnung

≤ -120 dBc (2 x 43 dBm)

Mechanical data |

Mechanische Daten

Mating cycles |

Steckzyklen

≥ 100

Interface retention force |

Interface Haltekraft

≥ 60 N

Engagement force |

Steckkraft

≤ 25 N

Disengagement force |

Ziehkraft

≤ 20 N

Pitch |

Packungsdichte

≥ 12.4 mm

Environmental data |

Umweltdaten

Temperature range |

Temperaturbereich

-40 °C to +85 °C

Thermal shock |

Temperaturzyklen

IEC 61169-1, Sub-clause 9.4.4 (-40 °C / +85 °C)

Damp heat |

Feuchte Wärme

IEC 60169-1, Sub-clause 16.3 (96 hrs; steady state)

Corrosion resistance |

Korrosionsbeständigkeit

IEC 60169-1, Sub-clause 16.7 (48 hrs)

Vibration |

Vibration

IEC 60068-2-64 random

Max. soldering temperature (PCB connectors) |

Max. Löttemperatur (Leiterplattensteckverbinder)

IEC 61760-1, +260 °C for 10 sec.

Materials |

Materialien

Spring loaded contact parts |

Federnde Kontaktteile

CuBe / CuSn, Au plating

Center contact |

Innenleiter

CuZn, Au plating

Outer contact |

Außenleiter

CuZn, Au / white bronze plating

Body |

Gehäuse

CuZn, Au / white bronze plating

Locking sleeve |

Verriegelungshülse

QLF®: CuZn, white bronze plating
Plastic: POM (black, blue, green, red)

Crimping ferrule |

Crimphülse

Cu, Au / white bronze plating

Dielectric |

Dielektrikum

PTFE

Gasket |

Dichtung

Silicon

111

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

Technical Data QMA

Code 28

Rosenberger connectors generally fulfill the indicated technical data. Individual values of connectors may deviate depending upon application, design,
type of cable, assembly method and workmanship. Data sheets for particular products can be downloaded on our website or can be provided on
request from your Rosenberger sales partner.

Rosenberger-Steckverbinder erfüllen grundsätzlich die hier angegebenen technischen Daten. Je nach Anwendung, Bauart, Kabeltyp, Montageart und
-ausführung können einzelne Werte der Steckverbinder hiervon abweichen. Datenblätter zu einzelnen Produkten können Sie von unserer Website
herunterladen oder auf Anfrage von Ihrem Rosenberger-Ansprechpartner erhalten.

QMA

QMA

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

112

QMA

8QMA

Cable Connectors

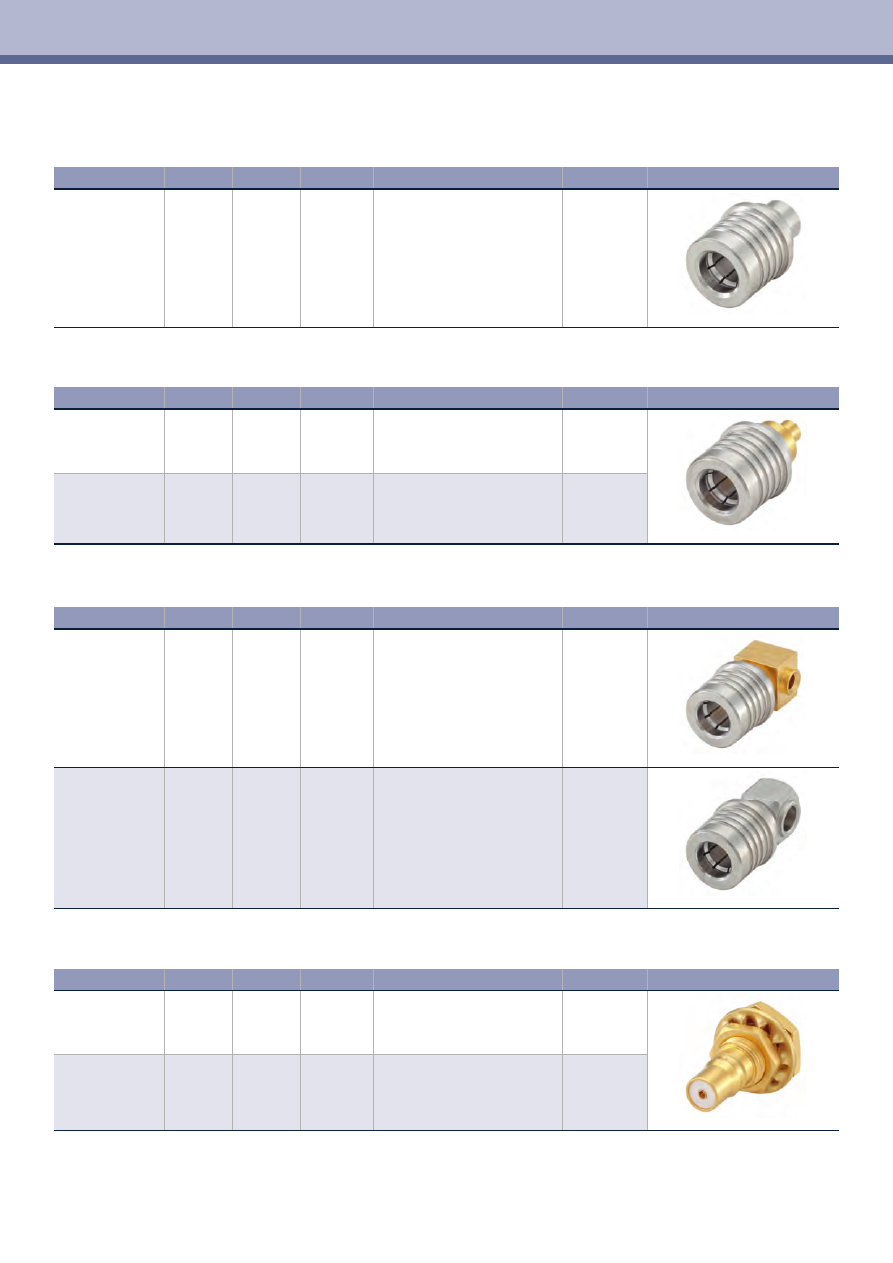

Cable Connectors Semi-Rigid Cables

Straight Plug, solder
without pin, without dielectric

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

28 S 101-272 N

218302

25

standard

QLF

®

72

Straight Plug, plug-in/solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

28 S 107-271 N5

149573

25

standard

QLF

®

71

28 S 107-272 N5

148860

50

standard

QLF

®

72

Right Angle Plug, solder

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

28 S 206-271 N5

151556

100

standard

QLF

®

71

28 S 208-272 N5

199214

100

standard

QLF

®

72

Panel Jack, plug-in/solder, hexagonal flange

Semi-Rigid Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

28 K 607-271 L5

159305

25

standard

QLF

®

71

28 K 607-272 L5

148861

50

standard

QLF

®

72

113

Rosenberger Hochfrequenztechnik GmbH & Co. KG, Germany, Phone +49 (0)8684 18-0, info@rosenberger.de, www.rosenberger.com

QMA

QM

A

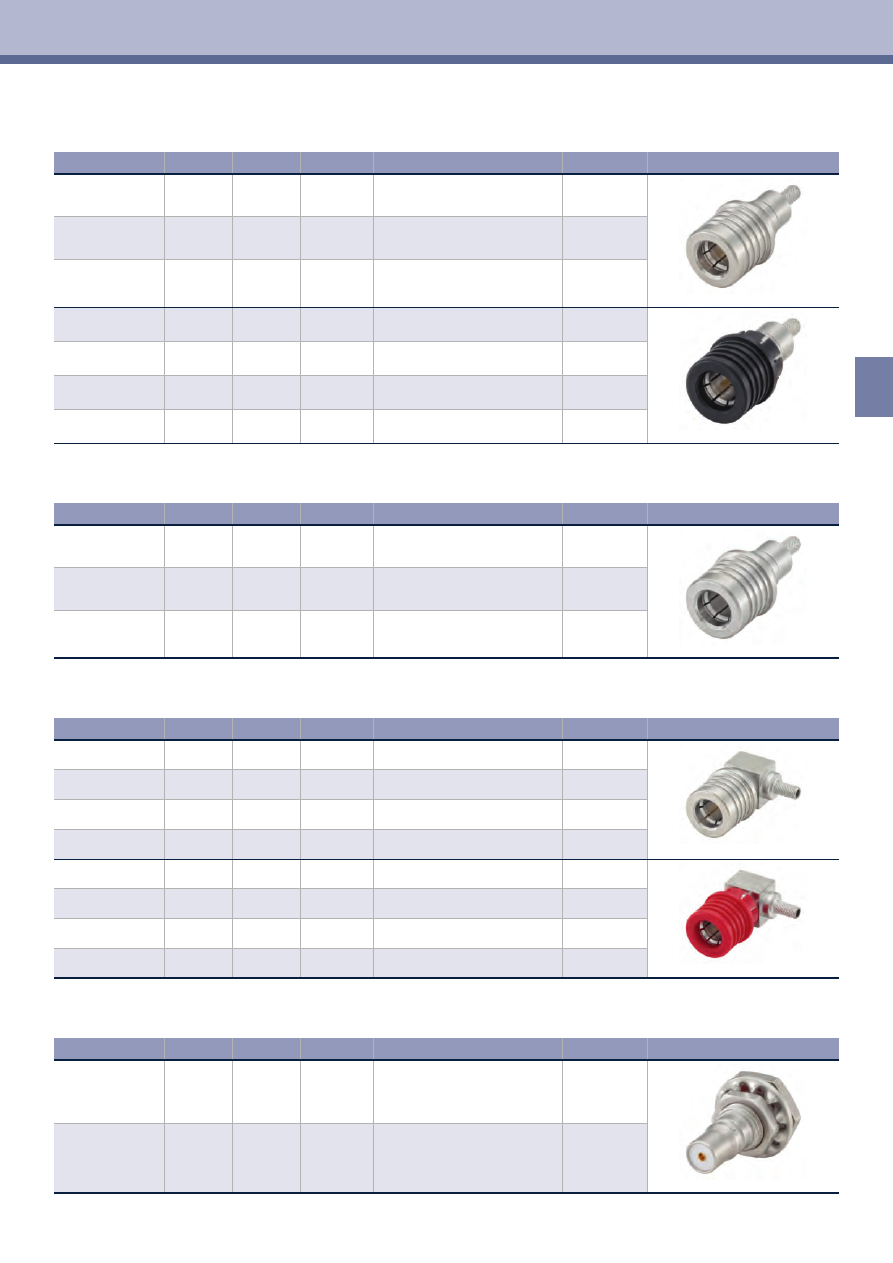

Cable Connectors - Flexible Cables

Straight Plug, full crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

28 S 107-102 N5

156467

50

standard

QLF

®

02

28 S 161-102 N5

263993

50

standard

IP 68 (mated pair)

02

28 S 107-103 N5

149572

50

standard

QLF

®

03

28 S 147-103 N5-bl

153641

25

standard

blue POM sleeve

03

28 S 147-103 N5-gn

153639

25

standard

green POM sleeve

03

28 S 147-103 N5-ro

153640

25

standard

red POM sleeve

03

28 S 147-103 N5-sw

153638

25

standard

black POM sleeve

03

Straight Plug, solder-crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

28 S 107-302 N5

156780

50

standard

QLF

®

02

28 S 107-303 N5

183399

50

standard

QLF

®

03

28 S 107-307 N5

147301

25

standard

QLF

®

07

Right Angle Plug, solder-crimp

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

28 S 207-302 N5

153274

100

standard

QLF

®

02

28 S 207-303 N5

140441

100

standard

QLF

®

03

28 S 207-307 N5

166159

50

standard

QLF

®

07

28 S 263-303 N5

223005

50

standard

IP 68 (mated pair)

03

28 S 247-303 N5-bl

147323

25

standard

blue POM sleeve

03

28 S 247-303 N5-gn

147322

25

standard

green POM sleeve

03

28 S 247-303 N5-ro

147324

25

standard

red POM sleeve

03

28 S 247-303 N5-sw

274857

25

standard

black POM sleeve

03

Panel Jack, solder-crimp, hexagonal flange

Flexible Cables

Rosenberger No.

Order No.

Sales Unit Packaging Remarks

Cable Group

28 K 607-302 N5

156779

50

standard

QLF

®

hexagonal flange

02

28 K 607-303 N5

146783

50

standard

QLF

®

hexagonal flange

03
