NXP Semiconductors

RF Product Selector Guide

RF Product

Selector Guide

The global leader in RF innovation and technology for more

than 60 years, NXP offers RF power transistors for

communication and industrial applications serving these

markets:

wireless infrastructure

industrial, scientific, medical (ISM) and broadcast

2--way radio

aerospace and defense

cooking

low power

With products ranging from 1.8 mW to 1.5 kW and from DC to

6000 MHz, using LDMOS and GaN as well as GaAs and SiGe

technologies, NXP offers the broadest portfolio of RF power

transistors.

How to Use This Selector Guide

Download this selector guide’s PDF file (SG46 R43) from

www.nxp.com/RFSelectorGuide.

Using the color bar below, click the frequency band of your

choice to view our list of recommended RF power transistors.

p. 5

p. 7

p. 10

p. 11

p. 14

p. 16

p. 17

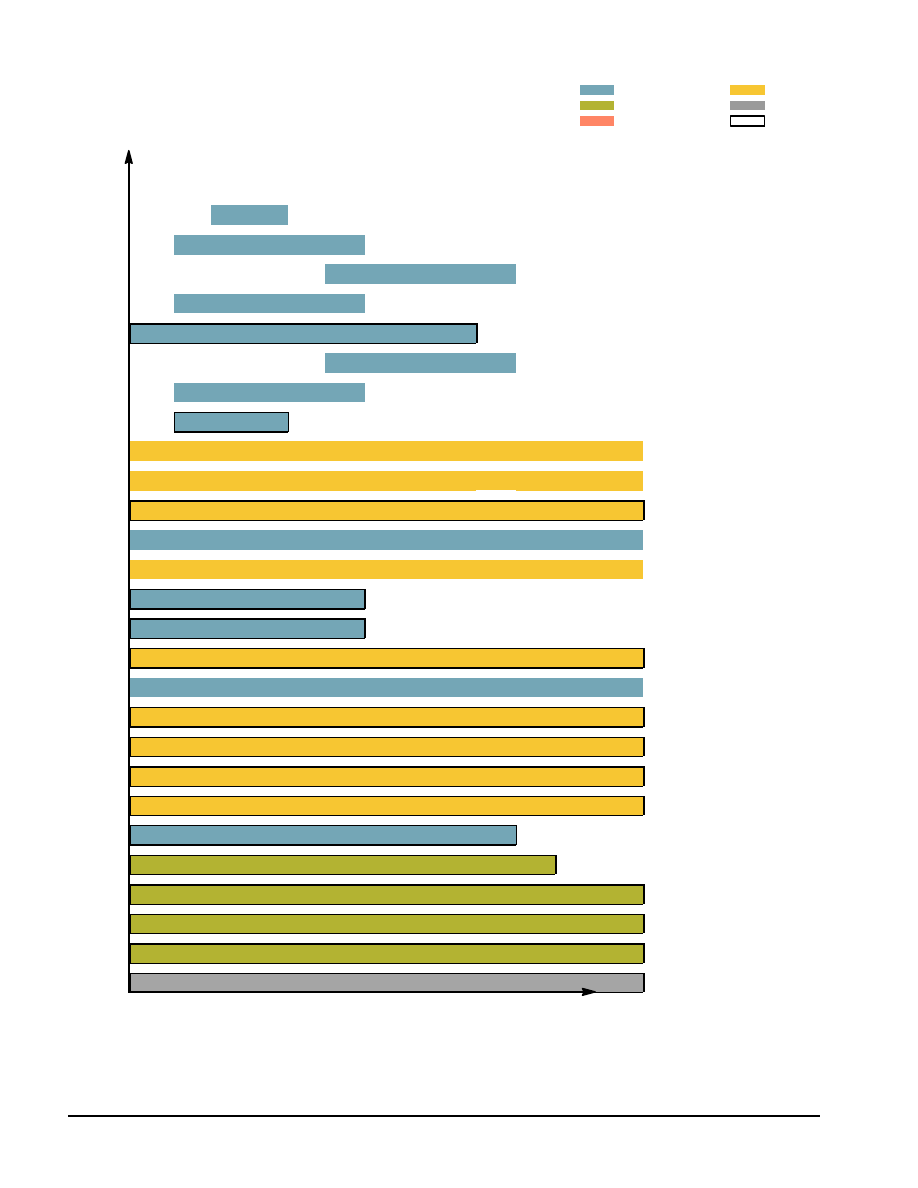

Using the RF Power Product Portfolio graphical representation

that begins on p. 5, choose a part with the desired output power

and frequency, and click that product’s corresponding page

number to be taken to parametric information for that part.

Table of Contents

Page

On--Line Access to NXP Semiconductor Data

3

. . . . . . . . . .

RF Power Product Portfolio

5

. . . . . . . . . . . . . . . . . . . . . . . . . .

RF Cellular Infrastructure

18

. . . . . . . . . . . . . . . . . . . . . . . . . . .

450–1000 MHz

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1450–2200 MHz

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2300–2690 MHz

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3400–3800 MHz

22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RF ISM and Broadcast

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wideband GaN — 1–2500 MHz

23

. . . . . . . . . . . . . . . . . .

Wideband LDMOS — 1–2000 MHz

23

. . . . . . . . . . . . . . .

ISM and Broadcast LDMOS — 1–600 MHz

23

. . . . . . . .

UHF Broadcast LDMOS — 470–860 MHz

24

. . . . . . . . .

ISM LDMOS — 700–1300 MHz

24

. . . . . . . . . . . . . . . . . .

ISM LDMOS — 2400–2500 MHz

24

. . . . . . . . . . . . . . . . .

RF Mobile Radio and General Purpose Drivers

25

. . . . . . . .

7–12 V LDMOS — 1–1000 MHz

25

. . . . . . . . . . . . . . . . . .

RF Military

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Purpose Driver ICs

26

. . . . . . . . . . . . . . . . . . . . . .

General Purpose Driver Transistors

26

. . . . . . . . . . . . . . .

Radar

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Radio Communications

28

. . . . . . . . . . . . . . . . . . . . . . . . . .

RF Commercial Aerospace

29

. . . . . . . . . . . . . . . . . . . . . . . . .

L--Band LDMOS — 960--1400 MHz

29

. . . . . . . . . . . . . . .

S--Band LDMOS — 2700--2900 MHz

29

. . . . . . . . . . . . . .

RF Cooking

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

915 MHz

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2450 MHz

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RF Low Power

31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RF General Purpose Amplifiers

32

. . . . . . . . . . . . . . . . . . .

RF Linear Amplifiers

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

RF Low Noise Amplifiers

34

. . . . . . . . . . . . . . . . . . . . . . . .

RF Control Circuits

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADAM (Advanced Doherty Alignment Module)

35

. . .

Digital Step Attenuator

35

. . . . . . . . . . . . . . . . . . . . . . . .

RF High Power Switch

35

. . . . . . . . . . . . . . . . . . . . . . . .

RF GaAs Linear Power Transistors

36

. . . . . . . . . . . . . . .

Linear Transistors — To 5000 MHz

36

. . . . . . . . . . . . .

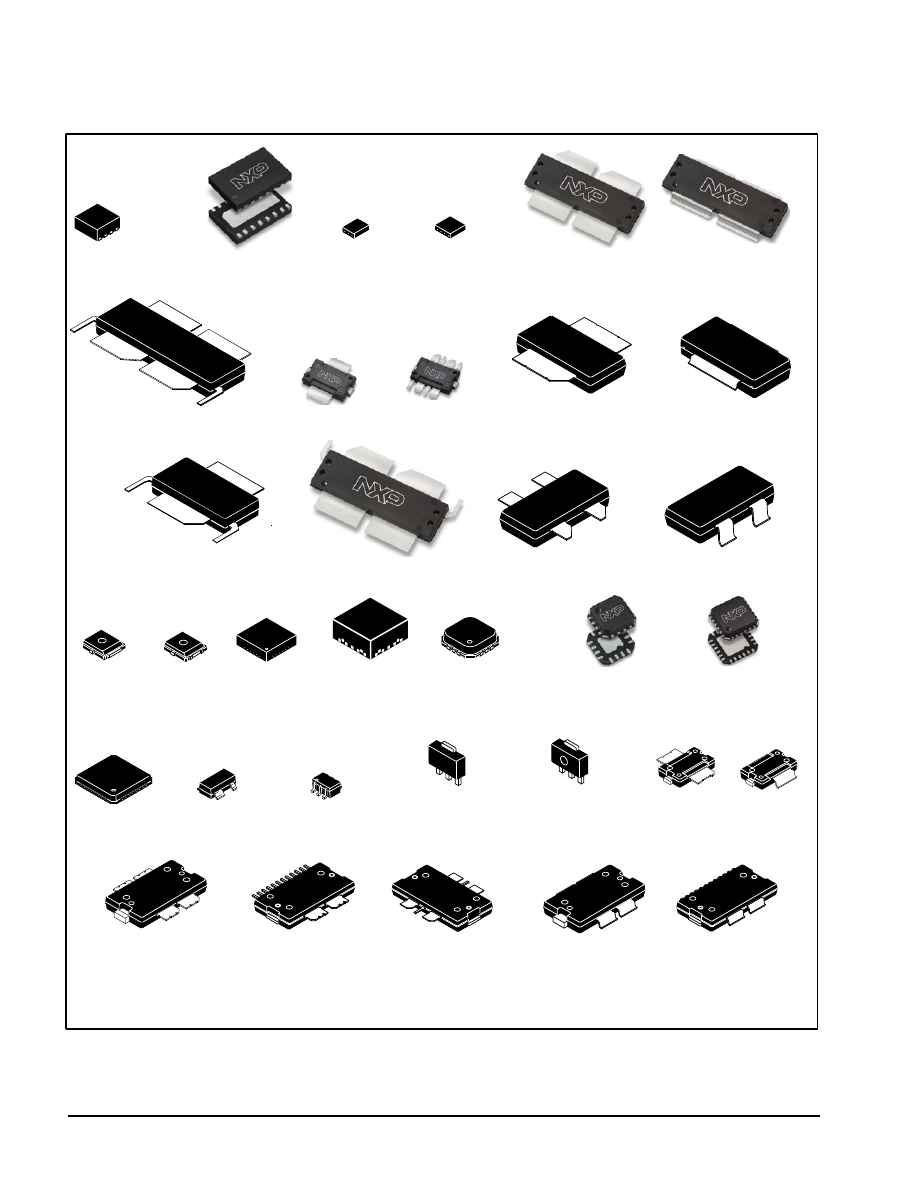

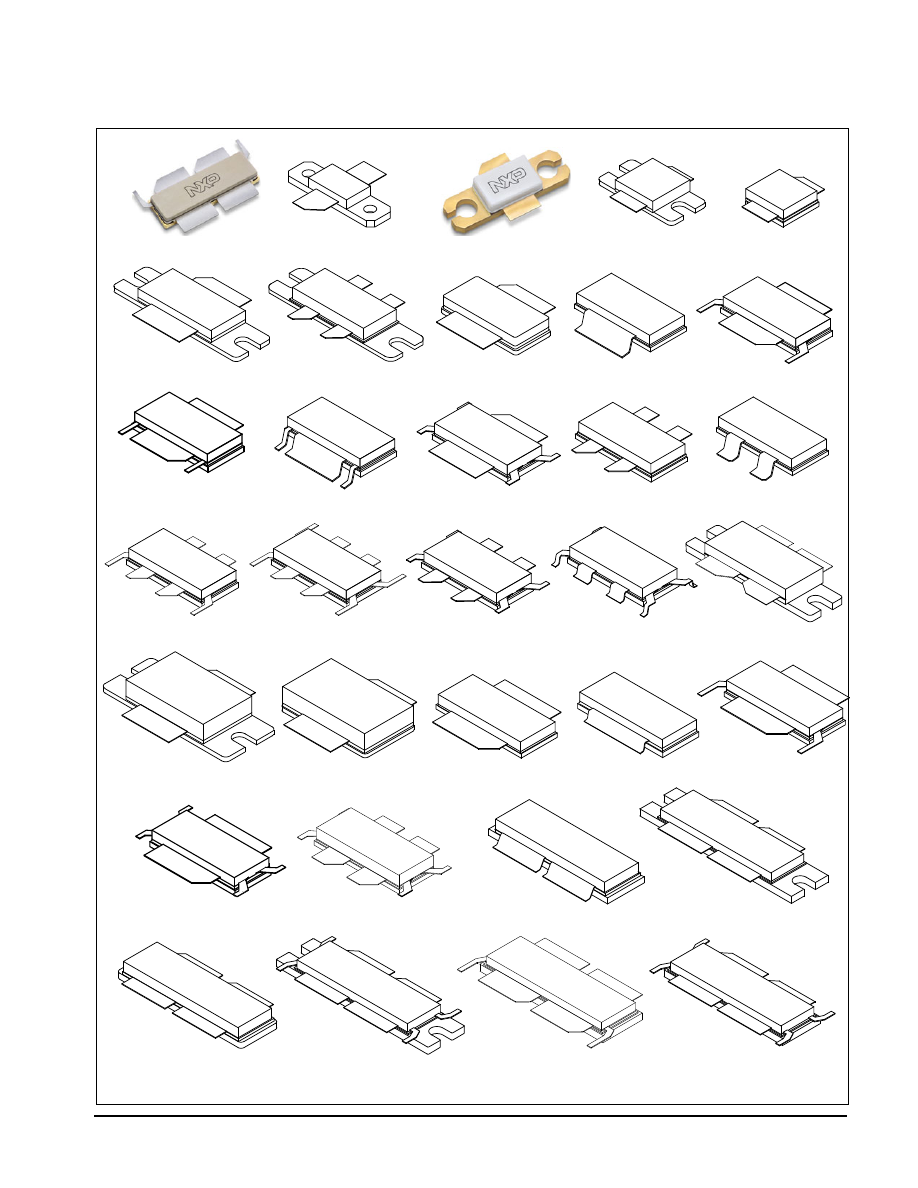

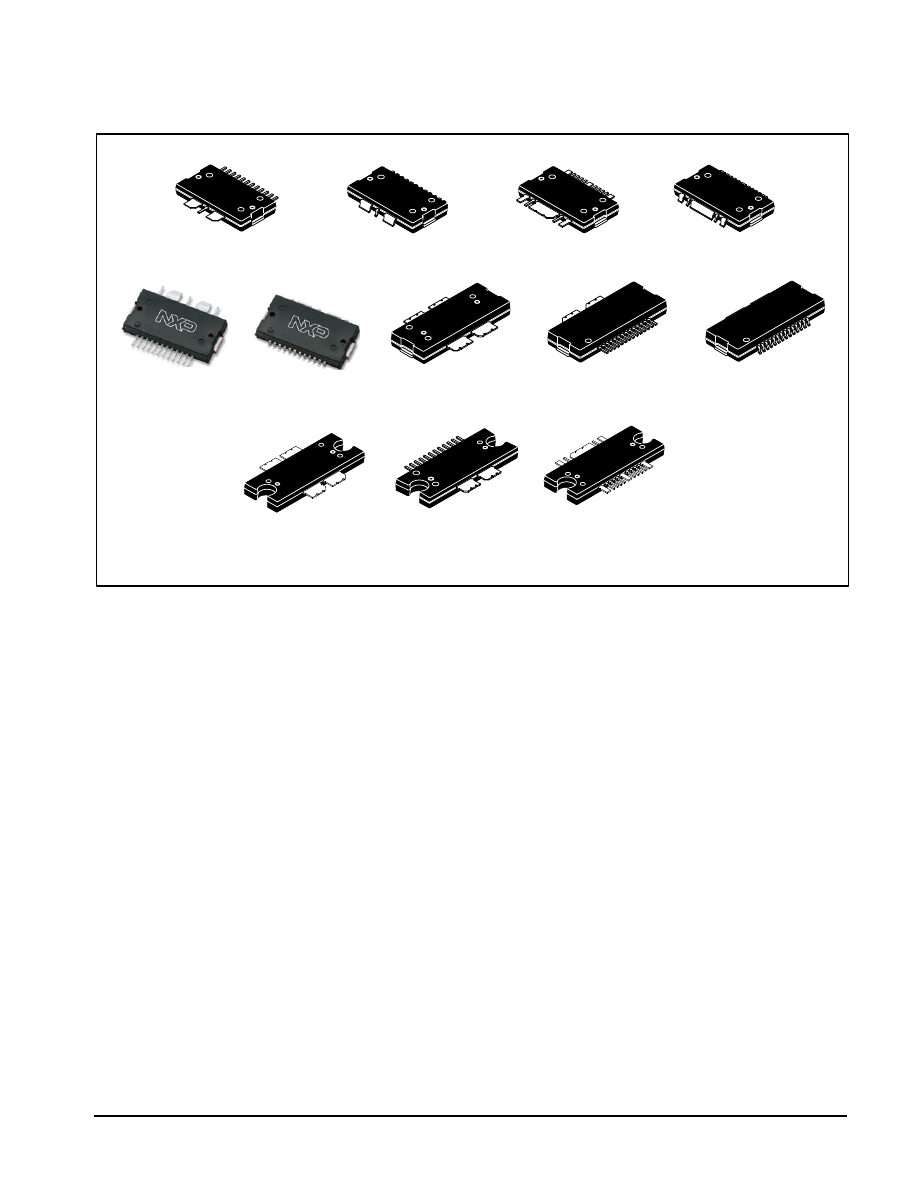

RF Packages

37

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tape and Reel Specifications

40

. . . . . . . . . . . . . . . . . . . . . . .

Applications and Product Literature

42

. . . . . . . . . . . . . . . . . .

Selector Guide Product Index

43

. . . . . . . . . . . . . . . . . . . . . . .

2016 NXP B.V.

SG46-html.html
background image

2

NXP Semiconductors

RF Product Selector Guide

SG46-html.html
background image

3

NXP Semiconductors

RF Product Selector Guide

Access Data On--Line

Available online are part number search, the product

library, documentation library, software and tools library,
application sites, product sites, sales and support, training
and where to buy at the following URL:

http://www.nxp.com

.

See the RF Design Resources at

http://www.nxp.com/RFpower

and

http://www.nxp.com/RFlowpower

for specific RF

product support information for:

Data sheets

Applications notes

Selector guide

Packaging information

Application information

Models

MTTF calculators

.s2p Files

Events

RF Product Selector

Design Tools and Data Available

On--Line for Your Design--in Process

RF High Power Models

NXP continues to populate its RF High Power

Model Library with FET

2

, MET and Root models. All

product models available in the RF High Power Model
Library (FET

2

, MET and Root) include package, bond

wire and internal matching network effects.

The FET

2

and MET models for RF High Power

transistors and RF ICs are nonlinear models that
examine both electrical and thermal phenomena and
can account for dynamic self--heating effects of device
performance. They are specifically tailored to model
high power RF transistors and RF ICs used in wireless
base station applications.

Implemented in the Keysight Advanced Design

System and AWR Microwave Office

, the FET

2

and

MET models are capable of performing small--signal,
large--signal, harmonic-- balance, noise and transient
simulations. Because of their ability to simulate
self--heating effects, the FET

2

and MET models are

more accurate than existing models, enabling circuit
designers to predict prototype performance more
accurately and reduce design cycle time.

The current release of the FET

2

and MET models

are available for these tools:

Agilent EEsof ADS nonlinear circuit simulator

AWR Microwave Office

The RF High Power Model Library is available for

all major computer platforms supported by these
simulators.

For more information and latest releases

supported, go to

http://www.nxp.com/RF/models

.

RF Power Electromigration MTTF

Calculation Program

Program Functionality

This MTTF/FIT calculator software is designed to

assist our customers in estimating the LDMOS device
reliability in terms of electromigration wear--out failures.
The

program

evaluates

LDMOS

device

Mean--Time--To--Failure

(MTTF)

using

Black’s

Equations. It also estimates the Failures--in--Time (FIT)
value at the expected base transceiver system (BTS)
life span.

About the Program

This program is designed for estimating LDMOS

device electromigration failure rate. According to
electromigration theory, there are two wear--out modes
for silicon components employing aluminum as a
metallization material:

The formation of an electrically open circuit due to

the condensation of vacancies in the aluminum to

form voids.

The growth of etch--pits into silicon by the dissolu-

tion of silicon into aluminum (to short out an under-

lying junction).

The program also estimates the FIT value at the

expected base BTS life span. The calculation requires
input for the drain voltage, drain currents, case
temperature, RF input/output power and expected BTS
life.

MTTF Calculator Availability

RF Power MTTF calculators are being added to the

NXP web site for all RF Power LDMOS discrete
transistor and IC devices. MTTF calculators are
available at

http://www.nxp.com/RF/calculators

.

SG46-html.html
background image

4

NXP Semiconductors

RF Product Selector Guide

SG46-html.html
background image

5

NXP Semiconductors

RF Product Selector Guide

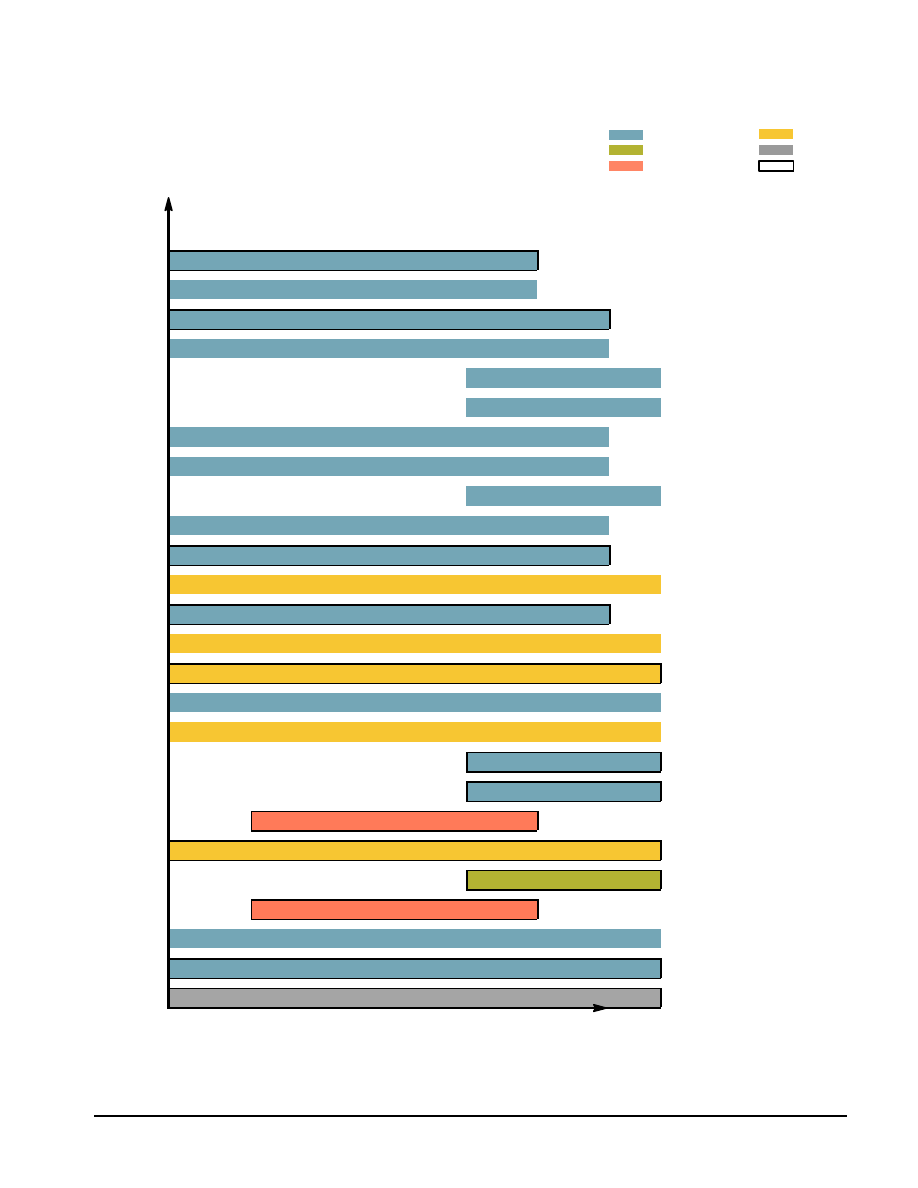

RF Power Product Portfolio

Choose the output power and frequency range needed to meet the design requirements for your end application.

Table 1. RF Power Products — 1–600 MHz

Output

Power

(W)

Product

Go to

page

1500 1.8

500

MRF1K50N

23

1500 1.8

500

MRF1K50H

23

1250 1.8

600

MRFE6VP61K25N

23

1250 1.8

600

MRFE6VP61K25H

23

800

470

860

MRFE8VP8600H

24

600

470

860

MRFE6VP8600H

24

600 1.8

600

MRFE6VP5600H

23

600 1.8

600

MRFE6VP6600N

23

450

470

860

MRF6VP3450H

24

300 1.8

600

MRFE6VP6300H

23

300 1.8

600

MRFE6VP5300N

23

250

1

2700

MMRF5021H

28

150 1.8

600

MRFE6VP5150N

23

125

1

2700

MMRF5014H



28

125

1

2700

MMRF5015N



28

100 1.8

600

MRFE6VP100H

23

100

1

2500

AFG24S100H

23

90

470

1215

MRF6VP3091N

24

90

470

1215

MRF6V3090N

24

70

136

520

AFT05MP075N

25

63

1

2700

MMRF5023N

28

60

470

960

MRFE6S9060N

18, 24, 25

31

136

520

AFT05MS031N

25

25 1.8

2000

MRFE6VS25L

23

25 1.8

2000

MRFE6VS25N

23, 29

Go to Low Power Pre--drivers

1 MHz 100

200

300

400

500

600

Higher

Bold = In NXP Product Longevity program

(continued)

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

6

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

Table 1. RF Power Products — 1–600 MHz (continued)

Output

Power

(W)

Product

Go to

page

25

1

3000

MMRF5019N



28

16

136

941

AFT09MS015N

25

12

1

3000

MMRF5013N



28

12

1

3000

MMRF5011N



28

10

1.8

600

MRF6V2010N

23

10

450

1500

MW6S010N

18, 19

7.3

136

941

AFT09MS007N

25

6

136

941

AFT05MS006N

25

6

136

941

AFM906N

25

4

1.8

941

AFT05MS004N

25

4

1

2000

MW6S004N

18, 19

3

1.8

941

AFT05MS003N

25

1

1.8

941

AFIC901N

25

Go to Low Power Pre--drivers

1 MHz 100

200

300

400

500

600 Higher

Bold = In NXP Product Longevity program

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

7

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

Table 2. RF Power Products — 600–960 MHz

Output

Power

(W)

Product

Go to

page

800 470

860

MRFE8VP8600H

24

600 470

860

MRFE6VP8600H

24

500

720

960

AFV09P350-04N*

19

450 470

860

MRF6VP3450H

24

400

720

960

A2V09H300--04N*

19

400

716

960

A2T09D400--23N

19

390

920

960

AFT09H310-03S*

19

350

700

1300

MRF8VP13350N

24, 25

330

716

960

A2T07H310-24S*

19

340

750

820

MRF8P8300H

18

326

920

960

MRF8P9300HS

1

9

280

720

960

AFT09S282N

18

260

720

960

MRF8S9260HS

18

260

728 768

MRF8S7235N

             1

8

250

716

960

A2T09VD300N

            1

8

250

1

2700

MMRF5021H

               2

8

250

1

2700

MMRF5023N

               2

8

240

716

960

A2T09VD250N

18

230

865

960

MRF8S9232N

18

220

920

960

MRF8S9220HS

18

220

850

960

AFT09S220-02N

18

200

920

960

MRF8S9202GN

18

200

920

960

MRF8S9200N

18

200

716

960

AFT09S200W02N

18

193

920

960

MRF8P9210N

18

182

618

803

MRF8S7170N

18

186

716

960

A2T07D160W04S

18

MMICs!A1

Go to Low Power Pre-drivers

Lower 600

700

800

900

960

Higher

Bold = In NXP Product Longevity program

(continued)

* Output Power measured at P3dB

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

8

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

Table 2. RF Power Products — 600–960 MHz (continued)

Output

Power

(W)

Product

Go to

page

177

920

960

MRF8S9170N

18

160

865

960

MRFE6S9160HS

18

148

920

960

AFT09S200W02S

18

125

865

960

MRFE6S9125N

18

125

728 768

MRF8S7120N

18

125

1

2700

MMRF5014H

28

125

1

2700

MMRF5015N

28

120

865

960

MRF8S9120N

18

112

865

960

MWE6IC9100NB

18

100

1.8

2000

MRFE6VP100H

23

100

865

960

MRF8S9102N

18

100

920

960

MRF8S9100HS

18

100

1

2500

AFG24S100H

23

90

470

1215

MRF6V3090N

24

90

470

1215

MRF6VP3091N

24

90

865

960

MWE6IC9080NB

18

80

869

960

MRF5S9080NB

18

79

850

960

MD8IC970N

18, 25

60

470

960

MRFE6S9060N

18, 24, 25

57

764

941

AFT09MP055N

25

56

728

960

A2I08H040N*

18

54

850

960

AFT09S220--02N

18

45

920

960

MRFE6S9046GN

18

45

865

960

MRFE6S9045N

18

42

728

960

MRF8P9040N

18

MMICs!A1

Go to Low Power Pre-drivers

Lower 600

700

800

900

960 Higher

Bold = In NXP Product Longevity program

(continued)

* Output Power measured at P3dB

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

9

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

Table 2. RF Power Products — 600–960 MHz (continued)

Output

Power

(W)

Product

Go to

page

31

764

941

AFT09MS031N

25

31

728

960

MW7IC930N

18

26

728

960

MD8IC925N

18

25

1.8

2000

MRFE6VS25L

23

25

1.8

2000

MRFE6VS25N

23, 29

25

1

3000

MMRF5019N

28

19

728

960

A2T08VD020N

18

19

728

960

A2T08VD020N

18

16

136

941

AFT09MS015N

25

15

728

960

MW7IC915N

18

12

1

3000

MMRF5013N

28

12

1

3000

MMRF5011N

28

10

450

1500

MW6S010N

18, 19

10

728

3600

AFT27S010N

18, 22

9

728

960

A2I08H040N*

18

7

136

941

AFT09MS007N

25

6

136

941

AFT05MS006N

25

6

136

941

AFM906N

25

6

728

3600

AFT27S006N

18, 22

4

1.8

941

AFT05MS004N

25

4

1

2000

MW6S004N

18, 19

3

1.8

941

AFT05MS003N

25

1

1.8

941

AFIC901N

25

MMICs!A1

Go to Low Power Pre-drivers

Lower 600

700

800

900

960 Higher

Bold = In NXP Product Longevity program
* Output Power measured at P3dB

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

10

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

Table 3. RF Power Products — 960–1800 MHz

Output

Power

(W)

Product

Go to

page

1500

1030 1090

MMRF1317H*

2

7

1000

960

1215

AFV121KH

29

1000

1200

1400

AFV141KH

29

500

960

1215

MRF6V12500H

29

350

700

1300

MRF8VP13350N



24, 25

330

1200

1400

MRF6V14300H

29

275

960

1215

MRF6V12250H

29

250

978

1090

AFIC10275N

29

250

1

2700

MMRF5021H

28

125

1

2700

MMRF5014H

28

125

1

2700

MMRF5015N

28

100

1.8

2000

MRFE6VP100H

23

100

1

2500

AFG24S100H

23

90

470

1215

MRF6VP3091N

24

90

470

1215

MRF6V3090N

24

63

1

2700

MMRF5023N

28

25

1.8

2000

MRFE6VS25L

23

25

1.8

2000

MRFE6VS25N

23, 29

25

1

3000

MMRF5019N

28

12

1

3000

MMRF5013N

28

12

1

3000

MMRF5011N

28

10

960

1400

MRF6V10010N

29

10

450

1500

MW6S010N

18, 19

10

728

3600

AFT27S010N

18, 22

6

728

3600

AFT27S006N

18, 22

4

1

2000

MW6S004N

18, 19

Go to Low Power Pre-drivers

Lower

960

1090

1215

1400

1800 Higher

Bold = In NXP Product Longevity program
* Output Power measured at P3dB

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

11

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

Table 4. RF Power Products — 1800–2200 MHz

Output

Power

(W)

Product

Go to

page

589

1805 1880

A2T18H455W23N*

20

550

1805 1880

A2T18H450W19S*

20

525

2110

2200

A2T21H450W19S*

21

480

1805

1995

AFT18H356-24S*

20

457

1805 1880

A2T18H4

1

0

-24S*

20

447

2110

2170

A2T21H410--24S*

20

400

1805 1880

AFT18HW355S*

20

400

2110

2170

AFT21H350W03S*

21

400

2110

2170

A2T21H360--24S*

21

394

1805 1880

AFT18P350-4S2L*

20

383

1880

2025

A2T20H330W24N*

20

380

1880

2025

A2T20H330W24S*

20

373

2110

2200

A2T21H360--23N*

21

320

1805

1995

AFT18H357-24S*

20

316

1805 1880

AFT18H357-24N*

20

280

1805 1880

A2T18S260W12N

19

263

1805

1995

AFT18S290--13S

20

260

1805 1880

MRF8S18260HS

19

230

2110

2170

AFT21S240-12S

21

229

1805

1995

AFT18S260W31S

20

210

1805

1995

MRF8S18210WHS

20

209

2110

2170

AFT21S220W02S

20

208

2110

2170

A2T21S260--12S

21

207

1805 1880

AFT18S230S

19

204

1805 1880

AFT18S230-12N

19

200

1880

2025

A2T20H160W04N*

20

195

1805

2200

A2G22S251--01S*

21

Go to GaAs MMICs Pre-drivers

Lower 1800

1900

2000

2100

2200

Higher

(continued)

* Output Power measured at P3dB

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

12

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

Table 4. RF Power Products — 1800–2200 MHz (continued)

Output

Power

(W)

Product

Go to

page

190

1930 1995

MRF8P20165WH*

20

182

2110

2170

AFT21S232S

21

182

1805 1880

A2T18H160-24S*

19

182

2110

2170

AFT21S230-12S

20

182

2110

2170

AFT21S230S

20

178

2110 2170

MRF8S21200HS

20

170

1880

2025

MRF8P20140WH*

20

170

1930 1990

MRF7S19170HS

20

170

1805

2025

AFT20P140--4WN*

20

160

1800

2200

A2G22S160-01S*

20

160

1880

2025

MRF8P20160H*

20

150

2110 2170

MRF7S21150HS

20

147

1880 1920

MRF8P20161HS*

20

140

1930 1990

MRF6S19140HS

20

140

2110

2170

A2T21S160--12S

20

129

1805

1880

A2T18S162W31S

19

129

1805

1995

A2T18S160W31S

20

126

1805

2025

MRF8P20100HS*

20

120

1805

1880

MRF8S18120HS

19

112

2110

2170

AFT21S140W02S

20

112

2110

2200

A2T21H100-25S*

20

112

1805

1995

A2T18H100--25S*

20

107

2110

2170

MRF8S21120HS

20

100

2110 2170

MRF8S21100HS

20

100

2110 2170

MRF8HP21080H*

20

90

1800

2200

A2I20H080N*

19

80

2110

2170

MRF7S21080HS

20

Go to GaAs MMICs Pre-drivers

Lower 1800

1900

2000

2100

2200

Higher

(continued)

* Output Power measured at P3dB

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

13

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

Table 4. RF Power Products — 1800–2200 MHz (continued)

Output

Power

(W)

Product

Go to

page

74

1800

2200

A2I20H060N*

19

60

1805

2170

AFT20P060-4N

20

60

1800

2000

MRF6S18060N

20

54

2110 2170

MD7IC2250NB

19

50

2010

2025

MRF7P20040H*

20

44.7

1800

2200

A2I22D050N

19

45 1400

2200

A2I20D040N

19

40

2110 2170

MD7IC2251N

19

40

1920 2000

MW6IC1940NB

19

40

2110 2170

MW7IC2240N

19

30

1930 1990

MW7IC2040N

19

20

2110

2170

MW7IC2220N

19

20

1805

2170

MW7IC2020N

19

16.2

1805

2700 AFT20S015N

19, 21

16 1400

2200

A2I20D020N

19

12

1805

2170

MD7IC2012N

19

12

1805

2170

MD7IC1812N

19

10 1600

2200

MRF6S20010N

19

10

728

3600 AFT27S010N

18, 22

6

728

3600 AFT27S006N

18, 22

4

1

2000

MW6S004N

18, 19

Go to GaAs MMICs Pre-drivers

Lower 1800

1900

2000

2100

2200

Higher

* Output Power measured at P3dB

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

14

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

Table 5. RF Power Products — 2200–2700 MHz

Output

Power

(W)

Product

Go to

page

410

2300

2400

A2T23H300--24S*

21

363

2496

2690

A2T26H300-24S*

21

320

2496

2690

AFT26H250W03S*

21

320

2496

2690

AFT26H250-24S*

21

300

2400

2500

MRF24300N

24

290

2300

2400

AFT23H200--4S2L*

21

280

2496

2690

AFT26H200W03S*

21

250

2400

2500

MRF7S24250N

24

203

2300

2400

AFT23H160--25S*

21

200

2496

2690

AFT26H160-4S4*

21

191

2496

2690

A2T26H165--24S*

21

190

2300

2400

MRF8P23160WHS*

21

178

2496

2690

A2T26H160-24S*

21

178

2300

2400

A2T23H160-24S*

21

155

2300

2400

AFT23S160W02S

21

147

2300

2400

AFT23S170-13S

21

140

2400

2500

MRF6S24140HS

24

130

2500

2700

MRF7S27130HS

21

125

1

2700

MMRF5014H

28

125

1

2700

MMRF5015N

28

125

2496

2690

AFT26P100--4WS*

21

100

1

2700

AFG24S100H

23

100

2300

2400

MRF8P23080HS*

21

83

2500

2700

MRF8P26080HS*

21

63

1

2700

MMRF5023N

28

57

2300

2690

A2I25H060N*

21

54

2496

2690

AFT26HW050S*

21

Go to Low Power Pre-drivers

Lower

2300

2400

2500

2600

2700 Higher

Bold = In NXP Product Longevity program

(continued)

* Output Power measured at P3dB

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

15

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

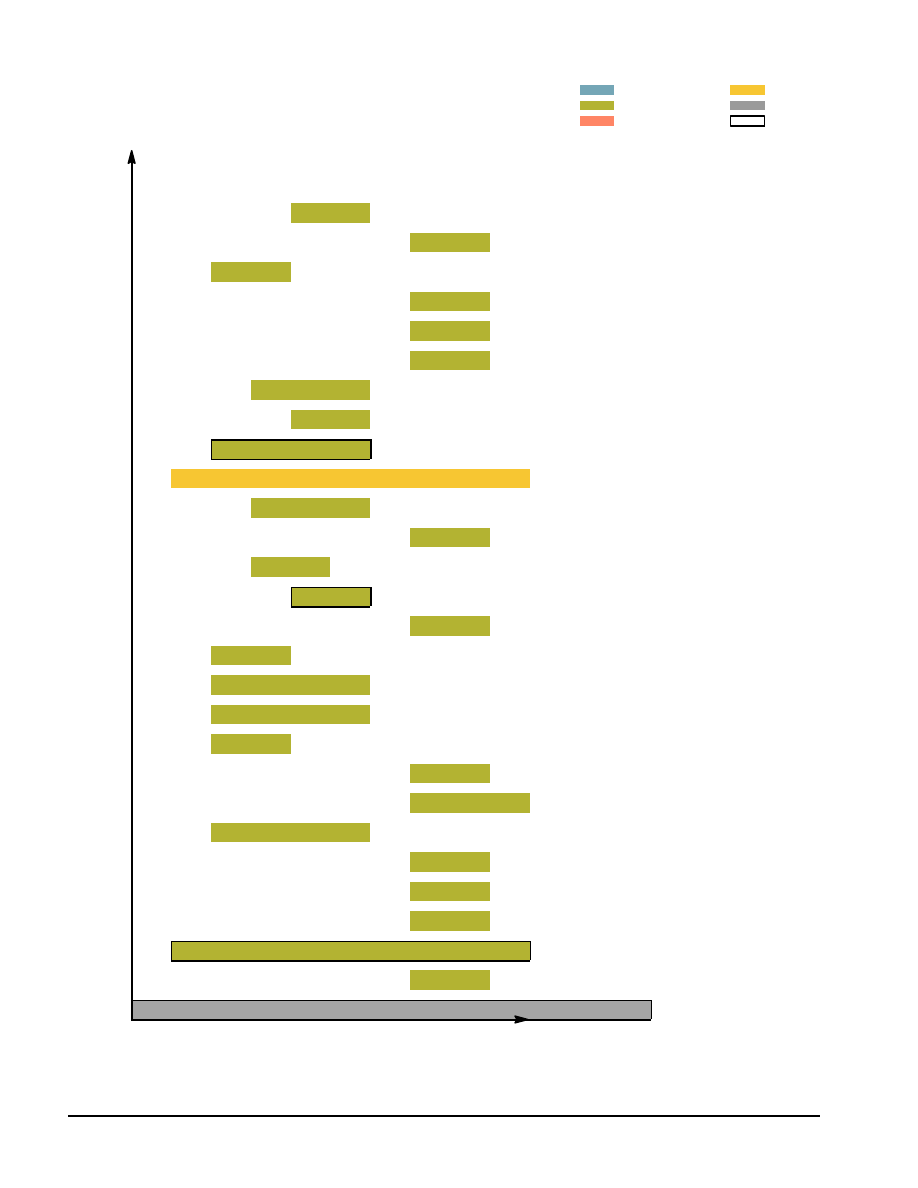

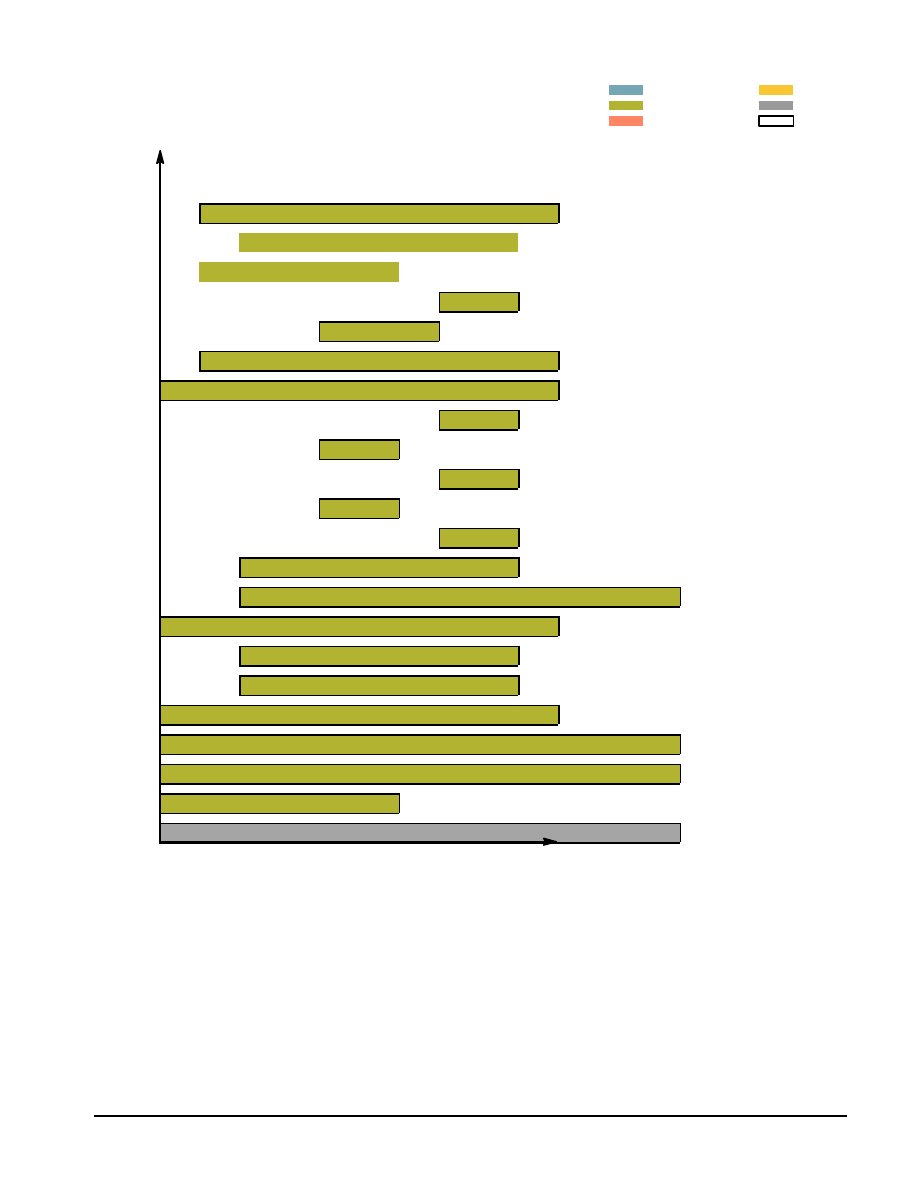

Table 5. RF Power Products — 2200–2700 MHz (continued)

Output

Power

(W)

Product

Go to

page

54

2496

2690

AFT26H050W26S*

21

30

2500

2700

MD7IC2755N

21

25

2500

2700

MW7IC2725N

2

1

25

2400

2500

MW7IC2425NB

24

24

2100

2900

A2I25D025N

21

16.2

1805

2700

AFT20S015N

19, 21

15.5

2300

2690

A2I25D012N

21

15

2300

MRF6S27015N

21

250

1





MMRF5021

H



       28



12

        11111

3

00

0

MMRF5019N

28

12

1

MMRF5013N

28

12

1

3000

MMRF5011N

28

10

728

3600

AFT27S010N

18, 22

6

728

3600

AFT27S006N

18, 22

Go to Low Power Pre-drivers

Lower

2300

2400

2500

2600

2700 Higher

Bold = In NXP Product Longevity program

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

3000

1

2700

2700

SG46-html.html
background image

16

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

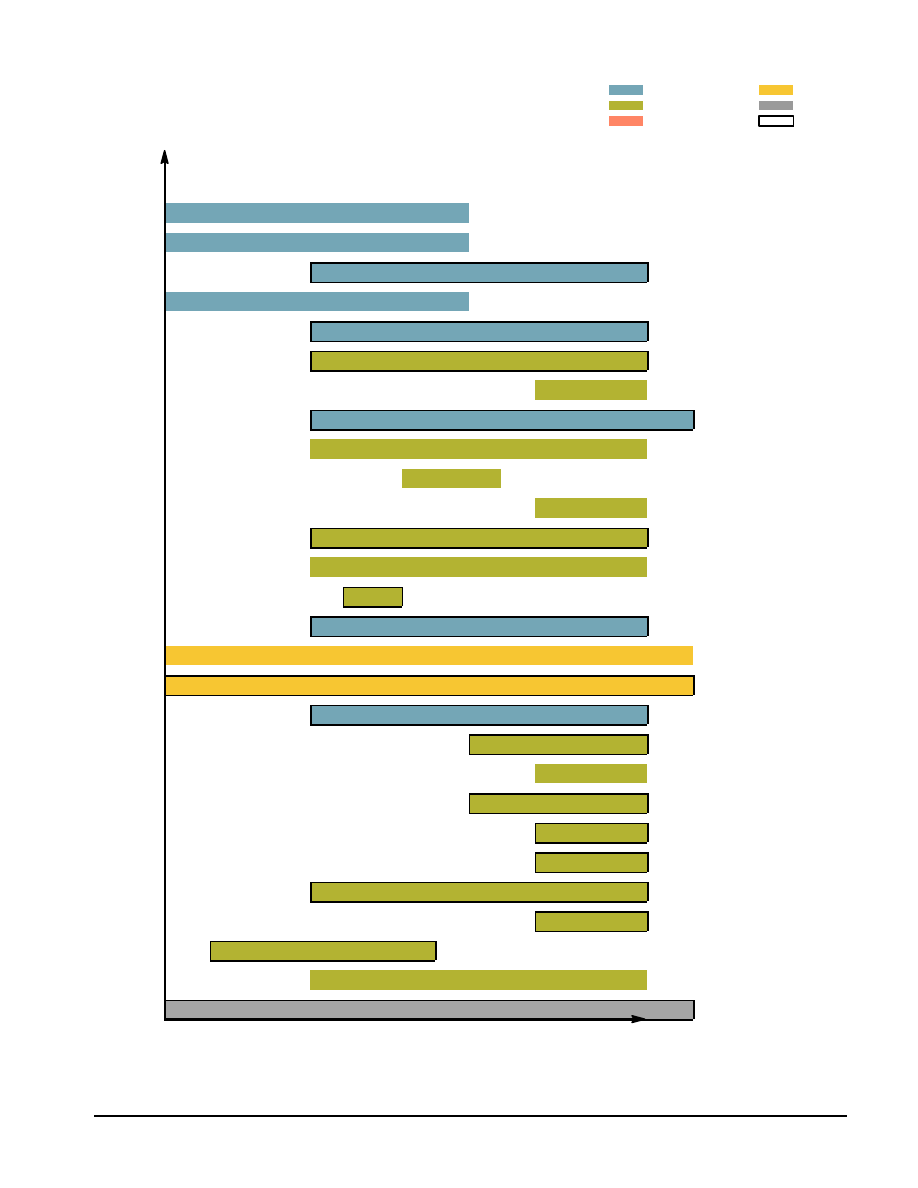

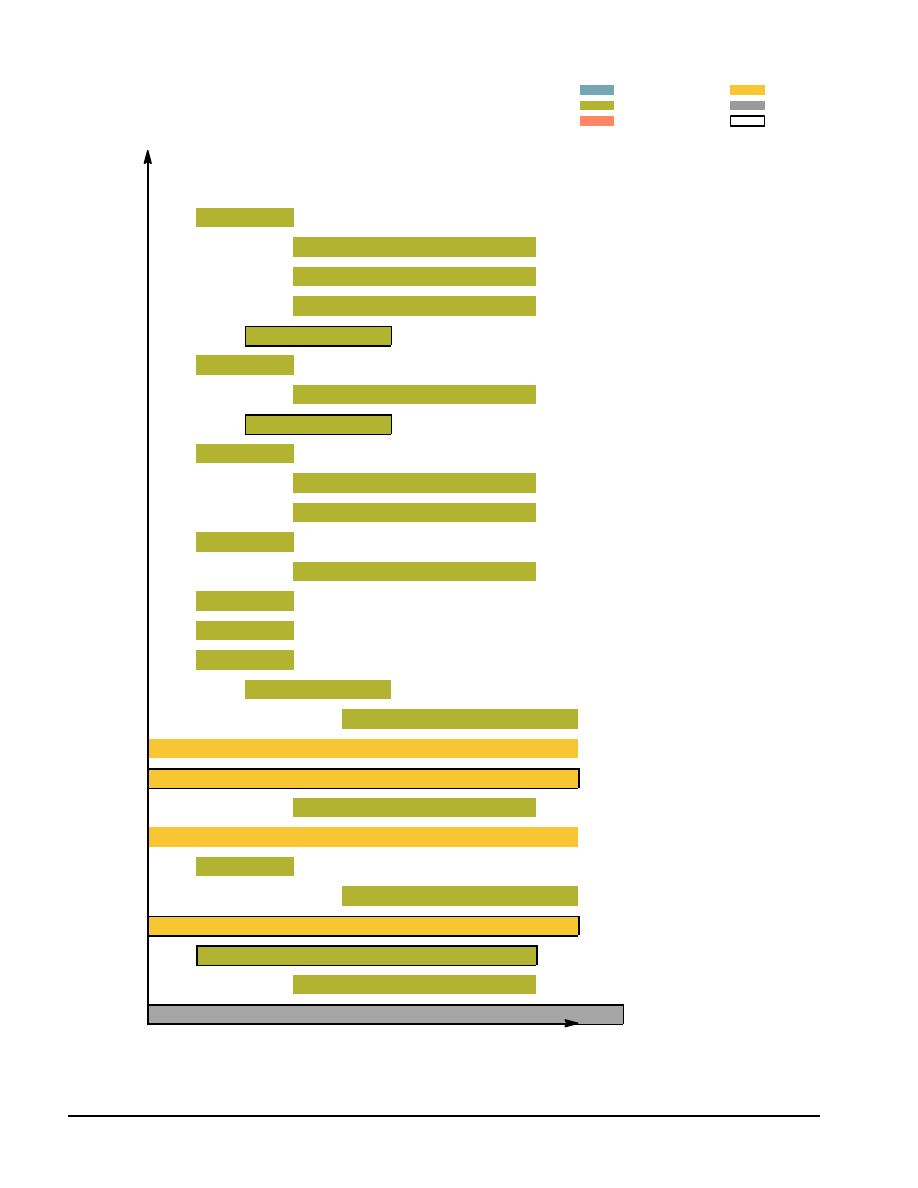

Table 6. RF Power Products — 2700–3800 MHz

Output

Power

(W)

Product

Go to

page

320

2700

2900

MRF8P29300H

29

225

3400

3600

A2G35S200--01S*

22

162

3400

3600

A2G35S160--01S*

22

65

3400

3800

A2I35H060N*

22

60

2700

3500

MMRF5300N

27

24 2100

2900

A2I25D025N

21

10

728

3600

AFT27S010N

18, 22

6

728

3600

AFT27S006N

18, 22

Go to Low Power Pre-drivers

Lower

2700

2900

3100

3300

3500

3600

3800 Higher

Bold = In NXP Product Longevity program
* Output Power measured at P3dB

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

17

NXP Semiconductors

RF Product Selector Guide

RF Power Product Porfolio

(continued)

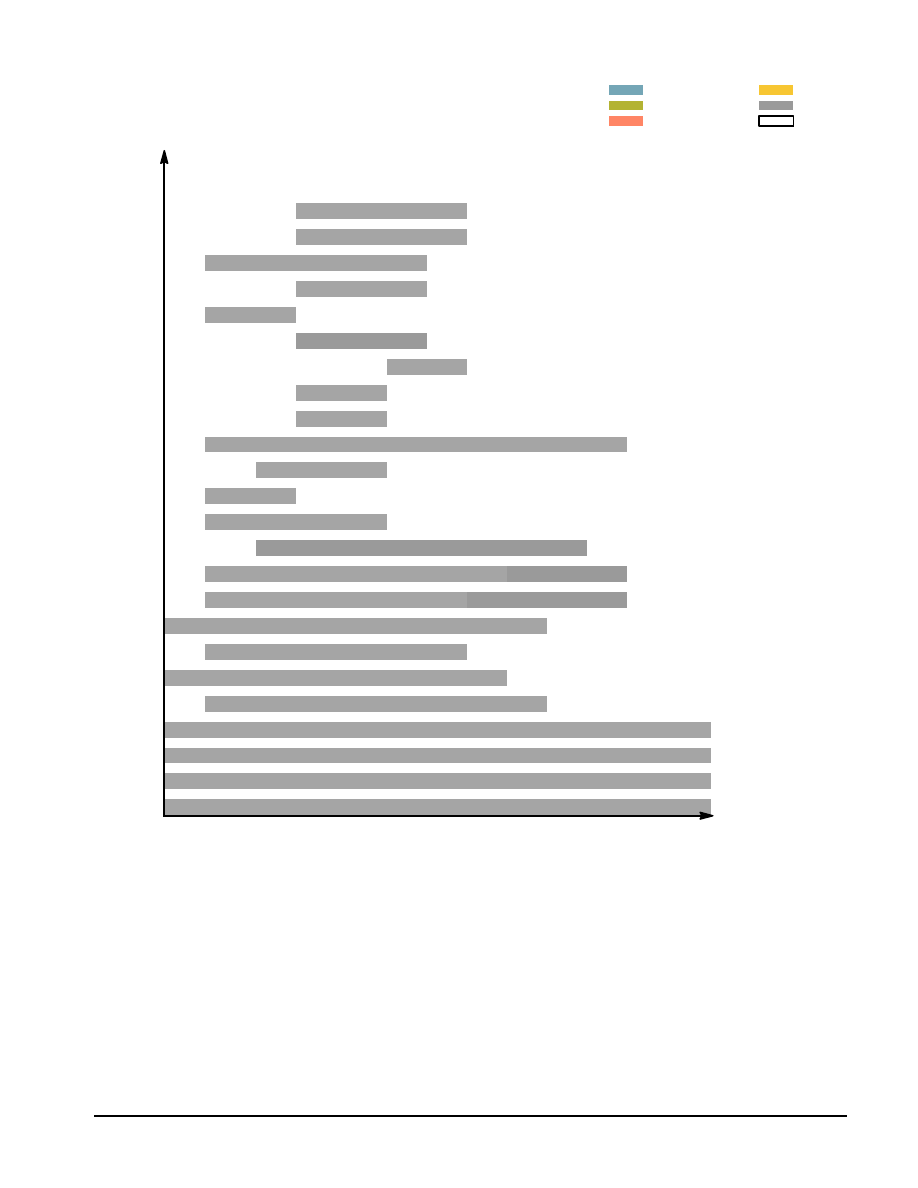

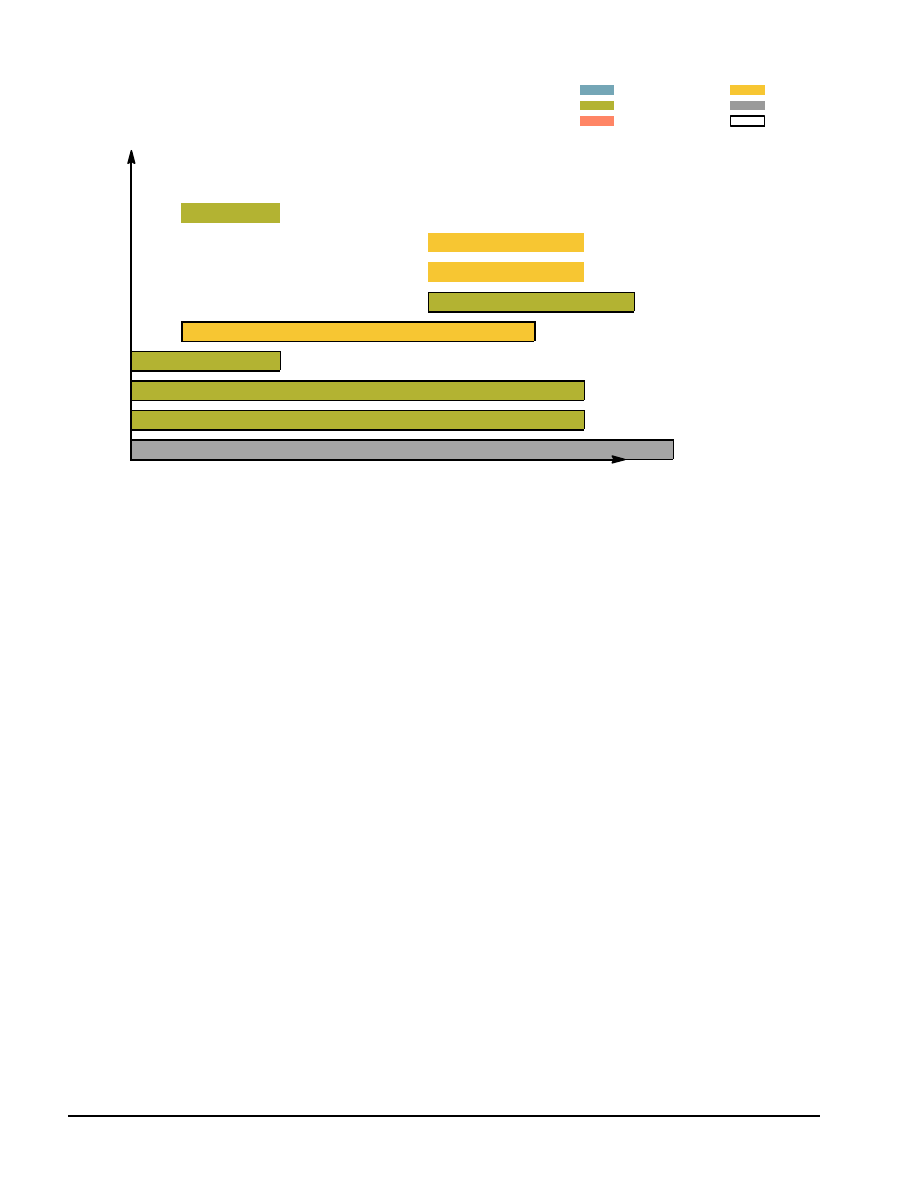

Table 7. RF Power Products — Low Power Pre--drivers

Output

Power

(dBm)

Product

Go to

page

33

1500

2700

MMZ25332B4

33

33

1500

2800

MMZ25332B

33

33

400

2400

MMG3006N

32

33

1500

2700

MMZ25333B

33

32.8

130

1000

MMZ09332B

33

32.2

1500

2700

MMZ27333B

33

31

2300 2700

MMA25312B

33

30.5

1800

2200

MMA20312B

33

30.5

1800

2200

MMA20312BV

33

30

500

5000

MRFG35010AN

36

30

800

2200

MMG3005N

32

29.6

400

1000

MMZ09312B

33

27

400

2200

MMG3004N

32

26.9

900

4300

MMG30271B

32

26.5

500

5000

MRFG35005AN

36

26.5

500

5000

MRFG35003N6A

36

25

40

4000

MMG3014N

32

24

500

2800

MMG15241H

32

24

40

3600

MMG3003N

32

23.9

450

3800

MMG20241H

32, 34

20.5

1

6000 MMG3H21N

32

20.5

1

6000 MMG3015N

32

18.5

1

6000 MMG3012N

32

13.4

1

6000 MMG38151B

32

1

500

1000 1500

2000 2500 3000 3500 4000 4500 5000 5500

6000

GaN

28–32 V LDMOS
7.2–12.5 V LDMOS

GaAs
Plastic

48–50 V LDMOS

SG46-html.html
background image

18

NXP Semiconductors

RF Product Selector Guide

RF Cellular Infrastructure

The NXP RF cellular infrastructure high power portfolio offers a full lineup of LDMOS and GaN power transistors and solutions
for base stations and wireless infrastructure applications. Devices are designed for 450–1000 MHz, 1450–2200 MHz,
2300–2690 MHz and 3400–3800 MHz frequency operation, supporting cellular standards such as LTE, W--CDMA/UMTS, GSM,
EDGE, CDMA and TD--SCDMA.

Table 1. 450–1000 MHz

Product

Frequency

Band

(3)

MHz

P

out

(Typ)

Watts

Test

Signal

V

DD

Volts

Gain

(Typ)/Freq.

dB/MHz

Eff.

(Typ)

%

JC

C/W

Packaging

MW6S004NT1

U

1–2000

4 PEP

2--Tone

28

18/1960

33

8.8

PLD--1.5

AFT27S006NT1

U

728–3600

0.76 Avg.

W--CDMA

28

22.5/2170

20.2

3.4

PLD--1.5W

AFT27S010NT1

U

728–3600

1.26 Avg.

W--CDMA

28

21.7/2170

22.6

3.5

PLD--1.5W

MW6S010NR1

U

450–1500

10 PEP

2--Tone

28

18/960

32

2.85

TO--270--2

MW6S010GNR1

U

450–1500

10 PEP

2--Tone

28

18/960

32

2.85

TO--270G--2

MW7IC915NT1

I

865–895

1.6 Avg.

W--CDMA

28

38/880

17.4

3.2

PQFN 8

8

A2T08VD020NT1

I

728–960

2 Avg.

W--CDMA

48

19.1/960

21.1

3.7

PQFN 8

8

MD8IC925NR1

I/O

728–960

2.5 Avg.

W--CDMA

28

36.2/940

17.4

1.8

TO--270WB--14

MD8IC925GNR1

I/O

728–960

2.5 Avg.

W--CDMA

28

36.2/940

17.4

1.8

TO--270WBG--14

MW7IC930NR1

I/O

920–960

3.2 Avg.

W--CDMA

28

35.9/940

16.5

1.6

TO--270WBL--16

MW7IC930GNR1

I/O

920–960

3.2 Avg.

W--CDMA

28

35.9/940

16.5

1.6

TO--270WBLG--16

MW7IC930NBR1

I/O

920–960

3.2 Avg.

W--CDMA

28

35.9/940

16.5

1.6

TO--272WB--16

A2I08H040NR1

I

728–960

9 Avg.

W--CDMA

28

30.7/920

45.9

3.4

TO--270WB--15

A2I08H040GNR1

I

728–960

9 Avg.

W--CDMA

28

30.7/920

45.9

3.4

TO--270WBG--15

MRF8S7120NR3

I/O

728–768

32 Avg.

W--CDMA

28

19.2/768

38.1

0.65

OM--780--2L

MRF8S7170NR3

I/O

728–768

50 Avg.

W--CDMA

28

19.5/748

37

0.37

OM--780--2L

MRF8S7235NR3

I/O

728–768

63 Avg.

W--CDMA

28

20/728

36.1

0.33

OM--780--2L

MRF8P8300HR6

I/O

790–820

96 Avg.

W--CDMA

28

20.9/820

35.7

0.26

NI--1230H--4S

MRF8P8300HSR6

I/O

790–820

96 Avg.

W--CDMA

28

20.9/820

35.7

0.26

NI--1230S--4S

MRFE6S9045NR1

U

865–895

10 Avg.

N--CDMA

28

22.1/880

32

1.1

TO--270--2

MRFE6S9060NR1

U

865–895

14 Avg.

N--CDMA

28

21.4/880

32.1

0.88

TO--270--2

MRFE6S9125NR1

I

865–895

27 Avg.

N--CDMA

28

20.2/880

31

0.45

TO--270WB--4

MRFE6S9125NBR1

I

865–895

27 Avg.

N--CDMA

28

20.2/880

31

0.45

TO--272WB--4

MD8IC970NR1

I/O

850–940

35 Avg.

2--Tone

28

32.6/940

42.1

0.6

TO--270WBL--16

MD8IC970GNR1

I/O

850–940

35 Avg.

2--Tone

28

32.6/940

42.1

0.6

TO--270WBLG--16

MRF8P9040NR1

I

728–960

4 Avg.

W--CDMA

28

19.9/960

19.1

1.5

TO--270WB--4

MRF8P9040GNR1

I

728–960

4 Avg.

W--CDMA

28

19.9/960

19.1

1.5

TO--270WBG--4

MRFE6S9046GNR1

I/O

920–960

35.5 CW

CW

28

19/960

57

1.3

TO--270WBG--4

MWE6IC9080NBR1

I/O

865–960

80 CW

CW

28

28.5/960

52.3

0.52

TO--272WB--14

MRF5S9080NBR1

I

869–960

80 CW

CW

26

18.5/960

60

0.5

TO--272WB--4

MWE6IC9100NBR1

I

869--960

100 CW

CW

26

33.5/960

54

0.38

TO--272WB--14

MRF8S9100HSR3

I

920–960

72 CW

CW

28

19.3/920

51.6

0.65

NI--780S--2L

MRF8S9102NR3

I/O

865–960

28 Avg.

W--CDMA

28

23.1/920

36.4

0.63

OM--780--2L

MRF8S9120NR3

I/O

865–960

33 Avg.

W--CDMA

28

19.8/960

34.2

0.62

OM--780--2L

A2T07D160W04SR3

I/O

716–960

30 Avg.

W–CDMA

28

21.5/803

48.5

0.63

NI--780S--4L

MRFE6S9160HSR3

I

865–960

35 Avg.

N--CDMA

28

21/880

31

0.33

NI--780S--2L

MRF8S9170NR3

I/O

920–960

50 Avg.

W--CDMA

28

19.3/920

36.5

0.38

OM--780--2L

AFT09S200W02NR3

I/O

716–960

56 Avg.

W--CDMA

28

19.2/960

36.5

0.35

OM--780--2L

AFT09S200W02GNR3

I/O

716–960

56 Avg.

W--CDMA

28

19.2/960

36.5

0.35

OM--780G--2L

AFT09S200W02SR3

I/O

920–960

56 Avg.

W--CDMA

28

19.4/960

35.6

0.34

NI--780S--2L

MRF8S9200NR3

I/O

920–960

58 Avg.

W--CDMA

28

19.9/940

37.1

0.30

OM--780--2L

MRF8S9202GNR3

I/O

865–960

58 Avg.

W--CDMA

28

19.0/920

36.3

0.31

OM--780G--2L

MRF8P9210NR3

I/O

920–960

63 Avg.

W--CDMA

28

16.7/960

47.4

0.53

OM--780--4L

AFT09S220--02NR3

I/O

850–960

54 Avg.

W--CDMA

28

19.5/920

35.8

0.3

OM--780--2L

MRF8S9220HSR3

I/O

920–960

65 Avg.

W--CDMA

28

19.4/960

35.7

0.39

NI--780S--2L

MRF8S9232NR3

I/O

865–960

63 Avg.

W--CDMA

28

18.1/960

36.3

0.27

OM--780--2L

A2T09VD250NR1

I

716–960

65 Avg.

W--CDMA

48

22.5/920

34.8

0.56

TO--270WB--6A

MRF8S9260HSR3

I/O

920–960

75 Avg.

W--CDMA

28

18.6/960

38.5

0.37

NI--880S--2L

AFT09S282NR3

I/O

720–960

80 Avg.

W--CDMA

28

20/960

36.1

0.31

OM--780--2L

A2T09VD300NR1

I

716–960

79 Avg.

W--CDMA

48

21.5/920

34.4

0.66

TO--270WB--6A

(3)

U = Unmatched; I = Input; I/O = Input/Output.

New Product

SG46-html.html
background image

19

NXP Semiconductors

RF Product Selector Guide

RF Cellular Infrastructure

(continued)

Table 1. 450–1000 MHz (continued)

Product

Frequency

Band

(3)

MHz

P

out

(Typ)

Watts

Test

Signal

V

DD

Volts

Gain

(Typ)/Freq.

dB/MHz

Eff.

(Typ)

%

JC

C/W

Packaging

A2V09H300--04NR3

I/O

720–960

79 Avg.

W--CDMA

48

19.7/940

55.9

0.34

OM--780--4L

A2T09D400--23NR6

I/O

716–960

93 Avg.

W--CDMA

28

17.9/836

48

0.29

OM--1230--4L2S

MRF8P9300HSR6

I/O

920–960

100 Avg.

W--CDMA

28

19.4/960

35.8

0.22

NI--1230S--4S

A2T07H310--24SR6

I/O

716–960

47 Avg.

W--CDMA

28

18.6/880

51.3

0.36

NI--1230S--4L2L

AFT09H310--03SR6

I/O

920–960

56 Avg.

W--CDMA

28

17.9/920

47.4

0.41

NI--1230S--4S

AFT09H310--04GSR6

I/O

920–960

56 Avg.

W--CDMA

28

17.9/920

47.4

0.41

NI--1230GS--4L

AFV09P350--04NR3

I/O

720–960

100 Avg.

W--CDMA

48

19.5/920

48.5

0.45

OM--780--4L

AFV09P350--04GNR3

I/O

720–960

100 Avg.

W--CDMA

48

19.5/920

48.5

0.45

OM--780G--4L

Table 2. 1450–2200 MHz

Product

Frequency

Band

(3)

MHz

P

out

(Typ)

Watts

Test

Signal

V

DD

Volts

Gain

(Typ)/Freq.

dB/MHz

Eff.

(Typ)

%

JC

C/W

Packaging

MW6S004NT1

U

1–2000

4 PEP

2--Tone

28

18/1960

33

8.8

PLD--1.5

MW6S010NR1

U

450–1500

10 PEP

2--Tone

28

18/960

32

2.85

TO--270--2

MW6S010GNR1

U

450–1500

10 PEP

2--Tone

28

18/960

32

2.85

TO--270G--2

MRF6S20010NR1

I

1600–2200

10 PEP

2--Tone

28

15.5/2170

36

5.9

TO--270--2

MRF6S20010GNR1

I

1600–2200

10 PEP

2--Tone

28

15.5/2170

36

5.9

TO--270G--2

MD7IC1812NR1

I/O

1805–2170

1.3 Avg.

W--CDMA

28

31.5/1880

14

2.9

TO--270WB--14

MD7IC1812GNR1

I/O

1805–2170

1.3 Avg.

W--CDMA

28

31.5/1880

14

2.9

TO--270WBG--14

MD7IC2012NR1

I/O

1805–2170

1.3 Avg.

W--CDMA

28

31.5/2170

14.9

3.1

TO--270WB--14

MD7IC2012GNR1

I/O

1805–2170

1.3 Avg.

W--CDMA

28

31.5/2170

14.9

3.1

TO--270WBG--14

AFT20S015NR1

I

1805–2700

1.5 Avg.

W--CDMA

28

17.6/2170

22

4.2

TO--270--2

AFT20S015GNR1

I

1805–2700

1.5 Avg.

W--CDMA

28

17.6/2170

22

4.2

TO--270G--2

MW7IC2020NT1

I/O

1805–2170

2.4 Avg.

W--CDMA

28

32.6/2140

17

1.9

PQFN 8

8

MW7IC2220NR1

I/O

2110–2170

2 Avg.

W--CDMA

28

31/2170

13

1.5

TO--270WB--16

MW7IC2220GNR1

I/O

2110–2170

2 Avg.

W--CDMA

28

31/2170

13

1.5

TO--270WBG--16

MW7IC2220NBR1

I/O

2110–2170

2 Avg.

W--CDMA

28

31/2170

13

1.5

TO--272WB--16

A2I20D020NR1

I/O

1400–2200

2.5 Avg

W--CDMA

28

31/1800

19.7

2.9

TO--270WB--17

A2I20D020GNR1

I/O

1400–2200

2.5 Avg

W--CDMA

28

31/1800

19.7

2.9

TO--270WBG--17

MW7IC2040NR1

I/O

1930–1990

4 Avg.

W--CDMA

28

32/1930

17.5

1.5

TO--270WBL--16

MW7IC2040NBR1

I/O

1930–1990

4 Avg.

W--CDMA

28

32/1930

17.5

1.5

TO--272WB--16

MW7IC2240NR1

I/O

2110–2170

4 Avg.

W--CDMA

28

30/2110

14

1.3

TO--270WB--16

MW7IC2240GNR1

I/O

2110–2170

4 Avg.

W--CDMA

28

30/2110

14

1.3

TO--270WBG--16

MW6IC1940NBR1

I/O

1920–2000

4.5 Avg.

W--CDMA

28

28.5/1920

13.5

1.2

TO--272WB--16

A2I20D040NR1

I/O

1400–2200

5 Avg

W--CDMA

28

32.7/1800

21.8

1.3

TO--270WB--17

A2I20D040GNR1

I/O

1400–2200

5 Avg

W--CDMA

28

32.7/1800

21.8

1.3

TO--270WBG--17

A2I22D050NR1

I

1800–2200

5.3 Avg.

W-CDMA

28

32.6/2170

17.9

1.1

TO--270WB--15

A2I22D050GNR1

I

1800–2200

5.3 Avg.

W-CDMA

28

32.6/2170

17.9

1.1

TO--270WBG--15

MD7IC2250GNR1

I/O

2110–2170

5.3 Avg.

W--CDMA

28

31.1/2170

16.8

1.1

TO--270WBG--14

MD7IC2250NBR1

I/O

2110–2170

5.3 Avg.

W--CDMA

28

31.1/2170

16.8

1.1

TO--272WB--14

MD7IC2251NR1

I/O

2110–2170

12 Avg.

W--CDMA

28

29.0/2140

37.9

1.5

TO--270WB--14

MD7IC2251GNR1

I/O

2110–2170

12 Avg.

W--CDMA

28

29.0/2140

37.9

1.5

TO--270WBG--14

A2I20H060NR1

I/O

1800–2200

12 Avg

W--CDMA

28

28.4/1840

43.8

1.6

TO--270WB--15

A2I20H060GNR1

I/O

1800–2200

12 Avg

W--CDMA

28

28.4/1840

43.8

1.6

TO--270WBG--15

A2I20H080NR1

I/O

1800–2200

13.5 Avg

W--CDMA

30

28.2/1840

43.4

1.9

TO--270WB--15

A2I20H080GNR1

I/O

1800–2200

13.5 Avg

W--CDMA

30

28.2/1840

43.4

1.9

TO--270WBG--15

MRF8S18120HSR3

I/O

1805–1880

72 CW

CW

28

18.2/1805

49.8

0.47

NI--780S--2L

A2T18H160--24SR3

I/O

1805–1880

28 Avg.

W--CDMA

28

17.9/1805

49.9

0.45

NI--780S--4L2L

A2T18S162W31SR3

I/O

1805–1880

32 Avg.

W--CDMA

28

20.1/1840

33.9

0.36

NI--780S--2L2LA

A2T18S162W31GSR3

I/O

1805–1880

32 Avg.

W--CDMA

28

20.1/1840

33.9

0.36

NI--780GS--2L2LA

AFT18S230--12NR3

I/O

1805–1880

50 Avg.

W--CDMA

28

17.6/1880

33.8

0.27

OM--780--2L2L

AFT18S230SR3

I/O

1805–1880

50 Avg.

W--CDMA

28

19.0/1880

32.0

0.41

NI--780S--2L4S

A2T18S260W12NR3

I/O

1805–1880

56 Avg.

W--CDMA

28

18.7/1880

34.4

0.23

OM--880X--2L2L

MRF8S18260HSR6

I/O

1805–1880

74 Avg.

W--CDMA

30

17.9/1805

31.6

0.27

NI--1230S--4S4S

(3)

U = Unmatched; I = Input; I/O = Input/Output.

New Product

SG46-html.html
background image

20

NXP Semiconductors

RF Product Selector Guide

RF Cellular Infrastructure

(continued)

Table 2. 1450–2200 MHz (continued)

Product

Frequency

Band

(3)

MHz

P

out

(Typ)

Watts

Test

Signal

V

DD

Volts

Gain

(Typ)/Freq.

dB/MHz

Eff.

(Typ)

%

JC

C/W

Packaging

AFT18P350--4S2LR6

I/O

1805–1880

63 Avg.

W--CDMA

28

16.1/1805

44.5

0.39

NI--1230S--4L2L

AFT18HW355SR6

I/O

1805–1880

63 Avg.

W--CDMA

28

15.2/1880

48.3

0.47

NI--1230S--4S

AFT18H357--24NR6

I/O

1805–1880

63 Avg.

W--CDMA

28

17.5/1805

48.7

0.23

OM--1230--4L2L

A2T18H410--24SR6

I/O

1805–1880

71 Avg.

W--CDMA

28

17.4/1805

51.2

0.24

NI--1230S--4L2L

A2T18H450W19SR6

I/O

1805–1880

89 Avg.

W--CDMA

30

16.5/1880

47.7

0.27

NI--1230S--4S4S

A2T18H455W23NR6

I/O

1805–1880

87 Avg.

W--CDMA

31.5

15.9/1880

48.4

0.23

OM--1230--4L2S

MRF8P20161HSR3

I/O

1880–1920

37 Avg.

W--CDMA

28

16.4/1920

45.8

0.76

NI--780S--4L

MRF6S19140HSR3

I/O

1930–1990

29 Avg.

N--CDMA

28

16/1990

27.5

0.38

NI--880S--2L

MRF7S19170HSR3

I/O

1930–1990

50 Avg.

W--CDMA

28

17.2/1990

32

0.31

NI--880S--2L

A2T18H100--25SR3

I/O

1805–1995

18 Avg.

W--CDMA

28

18.1/1805

50.2

0.74

NI--780S--4L4S

A2T18S160W31SR3

I/O

1805–1995

32 Avg.

W--CDMA

28

19.9/1880

31.6

0.36

NI--780S--2L2LA

A2T18S160W31GSR3

I/O

1805–1995

32 Avg.

W--CDMA

28

19.9/1880

31.6

0.36

NI--780GS--2L2LA

A2T18S165--12S

(2a)

I/O

1805–1995

38 Avg.

W--CDMA

28

18.0/1840

34

—

NI--780S--2L2L

A2T18S260--12S

(2a)

I/O

1805–1995

63 Avg.

W--CDMA

28

18.9/1805

30.1

—

NI--780S--2L2L

MRF8P20165WHR3

I/O

1930–1995

37 Avg.

W--CDMA

28

16.3/1995

46.0

0.79

NI--780H--4L

AFT18S260W31SR3

I/O

1805–1995

50 Avg.

W--CDMA

28

19.8/1880

29.3

0.32

NI--780S--2L2LA

AFT18S260W31GSR3

I/O

1805–1995

50 Avg.

W--CDMA

28

19.8/1880

29.3

0.32

NI--780GS--2L2LA

MRF8S18210WHSR3

I/O

1805–1995

50 Avg.

W--CDMA

30

17.8/1930

29.2

0.48

NI--880XS--2L

MRF8S18210WGHSR3

I/O

1805–1995

50 Avg.

W--CDMA

30

17.8/1930

29.2

0.48

NI--880XGS--2L

AFT18S290--13SR3

I/O

1805–1995

63 Avg.

W--CDMA

28

18.2/1960

31.2

0.42

NI--880XS--2L4S

AFT18H356--24SR6

I/O

1805–1995

63 Avg.

W--CDMA

28

15/1880

46.7

0.47

NI--1230S--4L2L

AFT18H357--24SR6

I/O

1805–1995

63 Avg.

W–CDMA

28

17.3/1805

50.3

0.43

NI--1230S--4L2L

AFT20P140--4WNR3

I/O

1880–2025

24 Avg.

W--CDMA

28

17.6/2025

41.2

0.60

OM--780--4L

AFT20P140--4WGNR3

I/O

1880–2025

24 Avg.

W--CDMA

28

17.6/2025

41.2

0.60

OM--780G--4L

MRF6S18060NR1

I/O

1805–2000

60 CW

CW

26

15/1990

50

0.81

TO--270WB--4

MRF8P20100HSR3

I/O

1805–2025

20 Avg.

W--CDMA

28

16/2025

44.3

0.72

NI--780S--4L

MRF8P20140WHR3

I/O

1880–2025

24 Avg.

W--CDMA

28

15.9/2025

42.0

0.68

NI--780H--4L

MRF8P20140WHSR3

I/O

1880–2025

24 Avg.

W--CDMA

28

15.9/2025

42.0

0.68

NI--780S--4L

MRF8P20140WGHSR3

I/O

1880–2025

24 Avg.

W--CDMA

28

15.9/2025

42.0

0.68

NI--780GS--4L

A2T20H160W04NR3

I/O

1880–2025

28 Avg.

W--CDMA

28

17/1960

47.7

0.45

OM--780--4L

MRF8P20160HR3

I/O

1880–2025

37 Avg.

W--CDMA

28

16.5/1920

45.8

0.75

NI--780H--4L

MRF8P20160HSR3

I/O

1880–2025

37 Avg.

W--CDMA

28

16.5/1920

45.8

0.75

NI--780S--4L

A2T20H330W24N

(2a)

I/O

1880–2025

55 Avg.

W--CDMA

28

15.9/1880

49.8

0.26

OM--1230--4L2L

A2T20H330W24SR6

I/O

1880–2025

58 Avg.

W--CDMA

28

16.5/1880

50.9

0.25

NI--1230S--4L2L

MRF7P20040HSR3

I/O

2010–2025

10 Avg.

W--CDMA

32

18.2/2025

42.6

2.11

NI--780S--4L

AFT20P060--4NR3

I/O

1805–2170

6.3 Avg.

W--CDMA

28

18.9/2170

20

0.56

OM--780--4L

AFT20P060--4GNR3

I/O

1805–2170

6.3 Avg.

W--CDMA

28

18.9/2170

20

0.56

OM--780G--4L

MRF7S21080HSR3

I/O

2110–2170

22 Avg.

W--CDMA

28

18/2170

32

0.65

NI--780S--2L

MRF8HP21080HR3

I/O

2110–2170

16 Avg.

W--CDMA

28

14.4/2170

45.7

1.0

NI--780H--4L

MRF8HP21080HSR3

I/O

2110–2170

16 Avg.

W--CDMA

28

14.4/2170

45.7

1.0

NI--780S--4L

A2T21H100--25SR3

I/O

2110–2170

18 Avg.

W--CDMA

28

17.4/2170

50.5

0.76

NI--780S--4L4S

MRF8S21100HSR3

I/O

2110–2170

24 Avg.

W--CDMA

28

18.3/2170

33.4

0.48

NI--780S--2L

MRF8S21120HSR3

I/O

2110–2170

28 Avg.

W--CDMA

28

17.6/2170

34

0.53

NI--780S--2L

AFT21S140W02SR3

I/O

2110–2170

32 Avg.

W--CDMA

28

19.3/2140

33.5

0.59

NI--780S--2L

AFT21S140W02GSR3

I/O

2110–2170

32 Avg.

W--CDMA

28

19.3/2140

33.5

0.59

NI--780GS--2L

MRF7S21150HSR3

I/O

2110–2170

44 Avg.

W--CDMA

28

17.5/2110

31

0.37

NI--780S--2L

A2T21S160--12SR3

I/O

2110–2170

38 Avg.

W--CDMA

28

18.4/2170

32.9

0.3

NI--780S--2L2L

A2G22S160--01SR3

I

1800–2200

32 Avg.

W--CDMA

48

19.6/2110

38

1.7

NI--400S--2S

MRF8S21200HSR6

I/O

2110–2170

48 Avg.

W--CDMA

28

18.1/2140

32.6

0.31

NI--1230S--4S

AFT21S220W02SR3

I/O

2110–2170

50 Avg.

W–CDMA

28

19.1/2140

29.3

0.56

NI--780S--2L

AFT21S220W02GSR3

I/O

2110–2170

50 Avg.

W--CDMA

28

19.1/2140

29.3

0.56

NI--780GS--2L

AFT21S230SR3

I/O

2110–2170

50 Avg.

W--CDMA

28

16.7/2110

30.5

0.43

NI--780S--2L4S

AFT21S230--12SR3

I/O

2110–2170

50 Avg.

W--CDMA

28

16.7/2110

30.5

0.43

NI--780S--2L2L

(2)

To be introduced: a) 2Q16; b) 3Q16; c) 4Q16.

(3)

U = Unmatched; I = Input; I/O = Input/Output.

New Product

SG46-html.html
background image

21

NXP Semiconductors

RF Product Selector Guide

RF Cellular Infrastructure

(continued)

Table 2. 1450–2200 MHz (continued)

Product

Frequency

Band

(3)

MHz

P

out

(Typ)

Watts

Test

Signal

V

DD

Volts

Gain

(Typ)/Freq.

dB/MHz

Eff.

(Typ)

%

JC

C/W

Packaging

AFT21S232SR3

I/O

2110–2170

50 Avg.

W--CDMA

28

16.7/2110

30.5

0.43

NI--780S--2L

AFT21S240--12SR3

I/O

2110–2170

55 Avg.

W--CDMA

28

20.4/2170

33.9

0.35

NI--880XS--2L2L

A2G22S251--01SR3

I

1805–2200

48 Avg.

W--CDMA

48

17.7/2170

37.5

1.3

NI--400S--2S

A2T21S260--12SR3

I/O

2110–2170

65 Avg.

W--CDMA

28

18.7/2170

30.6

0.28

NI--780S--2L2L

AFT21H350W03SR6

I/O

2110–2170

63 Avg.

W--CDMA

28

16.4/2110

47.1

0.49

NI--1230S--4S

AFT21H350W04GSR6

I/O

2110–2170

63 Avg.

W--CDMA

28

16.4/2110

47.1

0.49

NI--1230GS--4L

A2T21H360--23NR6

I/O

2110–2200

63 Avg.

W--CDMA

28

16.8/2140

49.7

0.19

OM--1230--4L2S

A2T21H360--24SR6

I/O

2110–2170

63 Avg.

W--CDMA

28

16.2/2140

51.8

0.33

NI--1230S--4L2L

A2T21H410--24SR6

I/O

2110–2170

72 Avg.

W--CDMA

28

15.6/2170

48.9

0.24

NI--1230S--4L2L

A2T21H450W19SR6

I/O

2110–2200

89 Avg.

W--CDMA

30

15.7/2110

46.1

0.26

NI--1230S--4S4S

Table 3. 2300–2690 MHz

Frequency

P

out

Gain

Eff.

Band

(3)

(Typ)

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

A2I25D012NR1

I

2300–2690

2.2 Avg.

W--CDMA

28

33.2/2690

19.8

3.3

TO--270WB--15

A2I25D012GNR1

I

2300–2690

2.2 Avg.

W--CDMA

28

33.2/2690

19.8

3.3

TO--270WBG--15

AFT20S015NR1

I

1805–2690

1.5 Avg.

W--CDMA

28

17.6/2170

22

4.2

TO--270--2

AFT20S015GNR1

I

1805–2690

1.5 Avg.

W--CDMA

28

17.6/2170

22

4.2

TO--270G--2

MRF6S27015NR1

I

2300–2700

3 Avg.

W--CDMA

28

14/2600

22

2.2

TO--270--2

A2I25D025NR1

I

2100–2900

3.2 Avg.

W--CDMA

28

32.5/2600

20

1.8

TO--270WB--17

A2I25D025GNR1

I

2100–2900

3.2 Avg.

W--CDMA

28

32.5/2600

20

1.8

TO--270WBG--17

MW7IC2725NR1

I/O

2500–2700

4 Avg.

WiMAX

28

28.5/2700

17

1.4

TO--270WB--16

MW7IC2725GNR1

I/O

2500–2700

4 Avg.

WiMAX

28

28.5/2700

17

1.4

TO--270WBG--16

MD7IC2755NR1

I/O

2500–2700

10 Avg.

WiMAX

28

25/2700

25

1.8

TO--270WB--14

MD7IC2755GNR1

I/O

2500–2700

10 Avg.

WiMAX

28

25/2700

25

1.8

TO--270WBG--14

A2I25H060NR1

I

2300--2690

10.5 Avg.

W--CDMA

28

27.5/2590

40.9

2.2

TO--270WB--17

A2I25H060GNR1

I

2300--2690

10.5 Avg.

W--CDMA

28

27.5/2590

40.9

2.2

TO--270WBG--17

MRF8P23080HSR3

I/O

2300–2400

16 Avg.

W--CDMA

28

14.6/2300

42

0.89

NI--780S--4L

A2T23H160--24SR3

I/O

2300--2400

28 Avg.

W--CDMA

28

17.7/2300

48.8

0.49

NI--780S--4L2L

AFT23H160--25SR3

I/O

2300--2400

32 Avg.

W--CDMA

28

16.7/2300

46.6

0.40

NI--880XS--4L4S

AFT23S160W02SR3

I/O

2300–2400

45 Avg.

W--CDMA

28

17.9/2400

30.3

0.53

NI--780S--2L

AFT23S160W02GSR3

I/O

2300–2400

45 Avg.

W–CDMA

28

17.9/2400

30.3

0.53

NI--780GS--2L

MRF8P23160WHSR3

I/O

2300–2400

30 Avg.

W--CDMA

28

14.1/2320

36.5

0.69

NI--780S--4L

AFT23S170--13SR3

I/O

2300–2400

45 Avg.

W--CDMA

28

18.8/2400

33.9

0.42

NI--780S--2L4S

AFT23H200--4S2LR6

I/O

2300–2400

45 Avg.

W--CDMA

28

15.3/2300

42.8

0.32

NI--1230S--4L2L

AFT23H201--24S

(2a)

I/O

2300–2400

45 Avg.

W--CDMA

28

16.3/2300

46.2

—

ACP--1230S--4L2L

A2T23H300--24SR6

I/O

2300--2400

66 Avg.

W--CDMA

28

14.9/2300

46.7

0.25

NI--1230S--4L2L

AFT26HW050SR3

I/O

2496–2690

9 Avg.

W--CDMA

28

14.2/2690

47.1

0.75

NI--780S--4L4S

AFT26HW050GSR3

I/O

2496–2690

9 Avg.

W--CDMA

28

14.2/2690

47.1

0.75

NI--780GS--4L4L

AFT26H050W26SR3

I/O

2496–2690

9 Avg.

W--CDMA

28

14.2/2690

47.1

0.75

NI--780S--4L4L

AFT26P100--4WSR3

I/O

2496–2690

22 Avg.

W--CDMA

28

15.3/2690

43.9

0.60

NI--780S--4L

AFT26P100--4WGSR3

I/O

2496–2690

22 Avg.

W--CDMA

28

15.3/2690

43.9

0.60

NI--780GS--4L

A2T26H160--24SR3

I/O

2496–2690

28 Avg.

W--CDMA

28

16.4/2690

48.1

0.56

NI--780S--4L2L

AFT26H160--4S4R3

I/O

2496–2690

32 Avg.

W--CDMA

28

14.9/2496

45.7

0.41

NI--880XS--4L4S

A2T26H165--24SR3

I/O

2496–2690

32 Avg.

W--CDMA

28

14.7/2496

45.4

0.45

NI--780S--4L2L

AFT26H200W03SR6

I/O

2496–2690

45 Avg.

W--CDMA

28

14.1/2496

45.2

0.46

NI--1230S--4S

AFT26H250--24SR6

I/O

2496–2690

50 Avg.

W--CDMA

28

14.1/2496

44.6

0.42

NI--1230S--4L2L

AFT26H250W03SR6

I/O

2496–2690

50 Avg.

W--CDMA

28

14.1/2496

44.6

0.42

NI--1230S--4S

A2G26H281--04S

(2a)

I

2496–2690

50 Avg.

W--CDMA

48

15.3/2635

57

—

NI--780S--4L

A2T26H300--24SR6

I/O

2496--2690

60 Avg.

W--CDMA

28

14.5/2496

42.5

0.29

NI--1230S--4L2L

MRF8P26080HSR3

I/O

2500–2700

14 Avg.

W--CDMA

28

15.0/2620

36.9

0.88

NI--780S--4L

MRF7S27130HSR3

I/O

2500–2700

23 Avg.

WiMAX

28

16.5/2700

20

0.36

NI--780S--2L

(2)

To be introduced: a) 2Q16; b) 3Q16; c) 4Q16.

(3)

U = Unmatched; I = Input; I/O = Input/Output.

New Product

SG46-html.html
background image

22

NXP Semiconductors

RF Product Selector Guide

RF Cellular Infrastructure

(continued)

Table 4. 3400–3800 MHz

Frequency

P

out

Gain

Eff.

Band

(3)

(Typ)

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

AFT27S006NT1

U

728–3600

0.76 Avg.

W--CDMA

28

22.5/2170

20.2

3.4

PLD--1.5W

AFT27S010NT1

U

728–3600

1.26 Avg.

W--CDMA

28

21.7/2170

22.6

3.5

PLD--1.5W

A2I35H060NR1

I/O

3400–3800

10 Avg.

W--CDMA

28

24/3400

32.4

1.7

TO--270WB--17

A2I35H060GNR1

I/O

3400–3800

10 Avg.

W--CDMA

28

24/3400

32.4

1.7

TO--270WBG--17

A2G35S160--01SR3

I

3400–3600

32 Avg.

W--CDMA

48

15.7/3500

36.7

1.9

NI--400S--2S

A2G35S200--01SR3

I

3400–3600

40 Avg.

W--CDMA

48

16.1/3500

35.3

1.3

NI--400S--2S

(3)

U = Unmatched; I = Input; I/O = Input/Output.

New Product

SG46-html.html
background image

23

NXP Semiconductors

RF Product Selector Guide

RF ISM (Industrial, Scientific and Medical) and Broadcast

NXP RF industrial, scientific, medical (ISM) and broadcast RF power transistors are designed to simplify the use of solid-state
RF in high-powered ISM applications at frequencies from 1 to 600 MHz. The devices serve applications in the 915, 1300 and
2450 MHz frequency bands and are well-suited for FM radio and VHF and UHF TV broadcast.

Table 1. Wideband GaN — 1–2500 MHz

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

AFG24S100HR5

I

1–2500

100 CW

CW

50

16.3/2500

63

0.86

NI--360H--2SB

Table 2. Wideband LDMOS — 1–2000 MHz

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

MRFE6VS25NR1

U

1.8–2000

25 CW

CW

50

25.5/512

75.0

1.2

TO--270--2

MRFE6VS25GNR1

U

1.8–2000

25 CW

CW

50

25.5/512

75.0

1.2

TO--270G--2

MRFE6VS25LR5

U

1.8–2000

25 CW

CW

50

25.9/512

74.0

1.4

NI--360H--2L

MRFE6VP100HR5

U

1.8–2000

100 CW

CW

50

27.2/512

70.0

0.38

NI--780H--4L

MRFE6VP100HSR5

U

1.8–2000

100 CW

CW

50

27.2/512

70.0

0.38

NI--780S--4L

Table 3. ISM and Broadcast LDMOS — 1–600 MHz

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

MRF6V2010NR1

U

1.8–600

10 CW

CW

50

23.9/220

62

3.0

TO--270--2

MRF6V2010GNR1

U

1.8–600

10 CW

CW

50

23.9/220

62

3.0

TO--270G--2

MRFE6VP5150NR1

U

1.8–600

150 CW

CW

50

26.3/230

72

0.21

TO--270WB--4

MRFE6VP5150GNR1

U

1.8–600

150 CW

CW

50

26.3/230

72

0.21

TO--270WBG--4

MRFE6VP5300NR1

U

1.8–600

300 CW

CW

50

25/230

70

0.22

TO--270WB--4

MRFE6VP5300GNR1

U

1.8–600

300 CW

CW

50

25/230

70

0.22

TO--270WBG--4

MRFE6VP6300HR3

U

1.8–600

300 CW

CW

50

25/130

80

0.19

NI--780H--4L

MRFE6VP6300HSR5

U

1.8–600

300 CW

CW

50

25/130

80

0.19

NI--780S--4L

MRFE6VP6300GSR5

U

1.8–600

300 CW

CW

50

25/130

80

0.19

NI--1230GS--4L

MRFE6VP5600HR6

U

1.8–600

600 CW

CW

50

24.6/230

75.2

0.12

NI--1230H--4S

MRFE6VP5600HSR5

U

1.8–600

600 CW

CW

50

24.6/230

75.2

0.12

NI--1230S--4S

MRFE6VP6600NR3

U

1.8–600

600 CW

CW

50

24/98

81

—

OM--780--4L

MRFE6VP6600GNR3

U

1.8–600

600 CW

CW

50

24/98

81

—

OM--780G--4L

MRFE6VP61K25HR5

U

1.8–600

1250 CW

CW

50

22.9/230

74.6

0.15

NI--1230H--4S

MRFE6VP61K25HR6

U

1.8–600

1250 CW

CW

50

22.9/230

74.6

0.15

NI--1230H--4S

MRFE6VP61K25HSR5

U

1.8–600

1250 CW

CW

50

22.9/230

74.6

0.15

NI--1230S--4S

MRFE6VP61K25GSR5

U

1.8–600

1250 CW

CW

50

22.9/230

74.6

0.15

NI--1230GS--4L

MRFE6VP61K25NR6

U

1.8–600

1250 CW

CW

50

22.5/230

72.3

0.06

OM--1230--4L

MRFE6VP61K25GNR6

U

1.8–600

1250 CW

CW

50

22.5/230

72.3

0.06

OM--1230G--4L

MRF1K50H

(2a)

U

1.8–500

1500 CW

CW

50

22.5/230

74.6

—

NI--130H--4S

MRF1K50N

(2b)

U

1.8–500

1500 CW

CW

50

22/230

74

—

OM--1230--4L

MRF1K50GN

(2b)

U

1.8–500

1500 CW

CW

50

22/230

74

—

OM--1230G--4L

(2)

To be introduced: a) 2Q16; b) 3Q16; c) 4Q16.

(3)

U = Unmatched; I = Input; I/O = Input/Output.

New Product

SG46-html.html
background image

24

NXP Semiconductors

RF Product Selector Guide

RF ISM (Industrial, Scientific and Medical) and Broadcast

(continued)

Table 4. UHF Broadcast LDMOS — 470–860 MHz

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

MRFE6S9060NR1

U

470–860

14 Avg.

N--CDMA

28

21.4/880

32.1

0.88

TO--270--2

MRF6V3090NR1

I

470–1215

18 Avg.

OFDM

50

22/860

28.5

0.79

TO--270WB--4

MRF6V3090NR5

I

470–1215

18 Avg.

OFDM

50

22/860

28.5

0.79

TO--270WB--4

MRF6V3090NBR1

I

470–1215

18 Avg.

OFDM

50

22/860

28.5

0.79

TO--272WB--4

MRF6V3090NBR5

I

470–1215

18 Avg.

OFDM

50

22/860

28.5

0.79

TO--272WB--4

MRF6VP3091NR1

I

470–1215

18 Avg.

OFDM

50

22/860

28.5

0.79

TO--270WB--4

MRF6VP3091NBR1

I

470–1215

18 Avg.

OFDM

50

22/860

28.5

0.79

TO--272WB--4

MRF6VP3450HR6

I

470–860

90 Avg.

OFDM

50

22.5/860

28

0.27

NI--1230H--4S

MRF6VP3450HR5

I

470–860

90 Avg.

OFDM

50

22.5/860

28

0.27

NI--1230H--4S

MRF6VP3450HSR5

I

470–860

90 Avg.

OFDM

50

22.5/860

28

0.27

NI--1230S--4S

MRFE6VP8600HR5

I

470–860

125 Avg.

OFDM

50

19.3/860

30

0.19

NI--1230H--4S

MRFE6VP8600HSR5

I

470–860

125 Avg.

OFDM

50

19.3/860

30

0.19

NI--1230S--4S

MRFE8VP8600HR5

I

470–860

140 Avg.

OFDM

50

20/810

34

0.16

NI--1230H--4S

Table 5. ISM LDMOS — 700–1300 MHz

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

MRFE6S9060NR1

U

470–860

14 Avg.

N--CDMA

28

21.4/880

32.1

0.88

TO--270--2

MRF8VP13350NR3

I

700–1300

350 CW

CW

50

20.7/915

67.5

0.24

OM--780--4L

MRF8VP13350GNR3

I

700–1300

350 CW

CW

50

20.7/915

67.5

0.24

OM--780G--4L

Table 6. ISM LDMOS — 2400–2500 MHz

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

MW7IC2425GNR1

I/O

2450

25 CW

CW

28

27.7/2450

43.8

1.2

TO--270WBG--16

MW7IC2425NBR1

I/O

2450

25 CW

CW

28

27.7/2450

43.8

1.2

TO--272WB--16

MRF6S24140HSR3

I/O

2450

140 CW

CW

28

13.2/2450

45

0.29

NI--880S--2L

MRF7S24250NR3

I/O

2400–2500

250 CW

CW

32

15.9/2450

59

0.26

OM--780--2L

MRF24300NR3

I/O

2400–2500

300 CW

CW

32

13.1/2450

60.5

0.24

OM--780--2L

(3)

U = Unmatched; I = Input; I/O = Input/Output.

New Product

SG46-html.html
background image

25

NXP Semiconductors

RF Product Selector Guide

RF Mobile Radio and General Purpose Drivers

NXP RF 7.5 and 12.5 V transistors are designed for 2--way handheld and vehicle radios. The broadband performance of the
devices makes them ideal as general purpose drivers for ISM and broadcast applications below 1 GHz.

Table 1. 7–12 V LDMOS — 1–1000 MHz

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

AFIC901NT1

U

1.8–1000

1 CW

CW

7.5

31.2/520

73

9.4

QFN 4

4, 24L

AFT05MS003NT1

U

1.8–941

3 CW

CW

7.5

20.8/520

68.3

4.1

SOT-89

AFT05MS004NT1

U

1.8–941

4 CW

CW

7.5

20.9/520

74.9

4.4

SOT--89

AFM906

(2b)

U

136–941

6 CW

CW

7.5

20.3/520

70.8

—

DFN 4

6

AFT05MS006NT1

U

136–941

6 CW

CW

7.5

18.3/520

73

1

PLD--1.5W

AFT09MS007NT1

U

136–941

7 CW

CW

7.5

15.2/870

71

1.1

PLD--1.5W

AFT09MS015NT1

U

136–941

16 CW

CW

12.5

17.2/941

77

1.0

PLD--1.5W

AFT05MS031NR1

U

136–520

31 CW

CW

13.6/12.5

17.7/520

71.0

0.67

TO--270--2

AFT05MS031GNR1

U

136–520

31 CW

CW

13.6/12.5

17.7/520

71.0

0.67

TO--270G--2

AFT09MS031NR1

U

764–941

31 CW

CW

13.6/12.5

17.2/870

71.0

0.63

TO--270--2

AFT09MS031GNR1

U

764–941

31 CW

CW

13.6/12.5

17.2/870

71.0

0.63

TO--270G--2

AFT09MP055NR1

U

764–941

55 CW

CW

12.5

17.5/870

69

0.32

TO--270WB--4

AFT09MP055GNR1

U

764–941

55 CW

CW

12.5

17.5/870

69

0.32

TO--270WBG--4

AFT05MP075NR1

U

136–520

70 CW

CW

12.5

18.5/520

68.5

0.29

TO--270WB--4

AFT05MP075GNR1

U

136–520

70 CW

CW

12.5

18.5/520

68.5

0.29

TO--270WBG--4

MD8IC970NR1

I/O

850–940

35 Avg.

2--Tone

28

32.6/940

42.1

0.6

TO--270WBL--16

MD8IC970GNR1

I/O

850–940

35 Avg.

2--Tone

28

32.6/940

42.1

0.6

TO--270WBLG--16

MRFE6S9060NR1

U

470–860

14 Avg.

N--CDMA

28

21.4/880

32.1

0.88

TO--270--2

MRF8VP13350NR3

I

700–1300

350 CW

CW

50

20.7/915

67.5

0.24

OM--780--4L

MRF8VP13350GNR3

I

700–1300

350 CW

CW

50

20.7/915

67.5

0.24

OM--780G--4L

(2)

To be introduced: a) 2Q16; b) 3Q16; c) 4Q16.

(3)

U = Unmatched; I = Input; I/O = Input/Output.

New Product

SG46-html.html
background image

26

NXP Semiconductors

RF Product Selector Guide

RF Military

NXP RF GaN and LDMOS technologies are ideally suited for military applications such as battlefield communications, primary
radar covering HF, VHF, UHF, L--Band, S--Band, and avionics (such as IFF transponders) and electronic warfare jamming. The
high power and high--gain performance of these devices make them ideal for common--source amplifier applications under
demanding conditions.

Table 1. General Purpose Driver ICs

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq. (Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

MMRF2005NR1

I/O

728–960

3.2 Avg.

W--CDMA

28

35.9/940

16.5

1.6

TO--270WB--16

MMRF2005GNR1

I/O

728–960

3.2 Avg.

W--CDMA

28

35.9/940

16.5

1.6

TO--270WBG--16

MMRF2006NT1

I

1805–2170

20 Avg.

W--CDMA

28

32.6/2140

50

1.9

PQFN 8

8

MMRF2004NBR1

I/O 2500–2700

25 Avg.

WiMAX

28

28.5/2700

36

1.4

TO--272WB--16

MMRF2007NR1

I/O

136–940

35 Avg.

2--Tone

28

32.6/940

42.1

0.6

TO--270WBL--16

MMRF2007GNR1

I/O

136–940

35 Avg.

2--Tone

28

32.6/940

42.1

0.6

TO--270WBLG--16

Table 2. General Purpose Driver Transistors

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq. (Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

28 Volt LDMOS

MMRF1014NT1

U

1–2000

4 Avg.

2--Tone

28

18/1960

43

8.8

PLD--1.5

MMRF1015NR1

U

450–1500

10 Avg.

2--Tone

28

18/960

40

2.85

TO--270--2

MMRF1015GNR1

U

450–1500

10 Avg.

2--Tone

28

18/960

40

2.85

TO--270G--2

MMRF1004NR1

I

2110–2170

10 PEP

2--Tone

28

15.5/2170

36

2.3

TO--270--2

MMRF1004GNR1

I

2110–2170

10 PEP

2--Tone

28

15.5/2170

36

2.3

TO--270G--2

MMRF1315NR1

I/O

500–1000

60 CW

CW

28

20/960

63

0.77

TO--270--2

MMRF1017NR3

I/O

720–960

80 Avg.

W--CDMA

28

20.0/960

36.1

0.31

OM--780--2L

50 Volt LDMOS

MMRF1012NR1

U

10–450

10 CW

CW

50

23.9/220

62

3

TO--270--2

MMRF1304LR5

U

To 2000

25 CW

CW

50

26/512

75

1.4

NI--360--2

MMRF1304NR1

U

To 2000

25 CW

CW

50

25.5/512

74.7

1.2

TO--270--2

MMRF1304GNR1

U

To 2000

25 CW

CW

50

25.5/512

74.7

1.2

TO--270G--2

MMRF1305HR5

U

To 2000

100 CW

CW

50

27.2/512

70

0.38

NI--780H--4L

MMRF1305HSR5

U

To 2000

100 CW

CW

50

27.2/512

70

0.38

NI--780S--4L

MMRF1316NR1

I/O

1.8–600

300 CW

CW

50

25/230

70

0.22

TO--270WB--4

MMRF1318NR1

U

10–600

300 CW

CW

50

22/450

60

0.24

TO--270WB--4

Table 3. Radar

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq. (Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

HF, VHF and UHF Radar

MMRF1012NR1

U

10–450

10 CW

CW

50

23.9/220

62

3

TO--270--2

MMRF1304LR5

U

To 2000

25 CW

CW

50

26/512

75

1.4

NI--360--2

MMRF1304NR1

U

To 2000

25 CW

CW

50

25.5/512

74.7

1.2

TO--270--2

MMRF1304GNR1

U

To 2000

25 CW

CW

50

25.5/512

74.7

1.2

TO--270G--2

MMRF1315NR1

I/O

500–1000

60 CW

CW

28

20/960

63

0.77

TO--270--2

MMRF1305HR5

U

To 2000

100 CW

CW

50

27.2/512

70

0.38

NI--780H--4L

MMRF1305HSR5

U

To 2000

100 CW

CW

50

27.2/512

70

0.38

NI--780S--4L

MMRF1020--04NR3

I

720–960

100 Avg.

W--CDMA

48

19.5/920

48.5

(4)

0.45

OM--780--4L

MMRF1020--04GNR3

I

720–961

100 Avg.

W--CDMA

48

19.5/920

48.5

(4)

0.45

OM--780G--4L

MMRF1311HR5

I

470--860

140 Avg.

OFDM

50

20/810

34

0.16

NI--1230H--4S

MMRF1310HR5

U

To 600

300 CW

CW

50

25.0/300

80.0

0.19

NI--780H--4L

MMRF1310HSR5

U

To 600

300 CW

CW

50

25.0/300

80.0

0.19

NI--780S--4L

(3)

U = Unmatched; I = Input; I/O = Input/Output.

(4)

In Doherty circuit.

New Product

SG46-html.html
background image

27

NXP Semiconductors

RF Product Selector Guide

RF Military

(continued)

Table 3. Radar (continued)

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq. (Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

HF, VHF and UHF Radar (continued)

MMRF1316NR1

I/O

1.8–600

300 CW

CW

50

25/230

70

0.22

TO--270WB--4

MMRF1318NR1

U

10–600

300 CW

CW

50

22/450

60

0.24

TO--270WB--4

MMRF1016HR5

U

To 500

600 Peak

OFDM

50

25/225

59

0.2

NI--1230H--4S

MMRF1308HR5

U

To 600

600 CW

CW

50

24.6/230

75.2

0.12

NI--1230H--4S

MMRF1308HSR5

U

To 600

600 CW

CW

50

24.6/230

75.2

0.12

NI--1230S--4S

MMRF1006HR5

U

10–500

1000 Peak

Pulse

50

20/450

64

0.03

NI--1230H--4S

MMRF1006HSR5

U

10–500

1000 Peak

Pulse

50

20/450

64

0.03

NI--1230S--4S

MMRF1306HR5

U

1.8–600

1250 CW

CW

50

22.9/230

74.6

0.15

NI--1230H--4S

MMRF1306HSR5

U

1.8–600

1250 CW

CW

50

22.9/230

74.6

0.15

NI--1230S--4S

L--Band Radar

MMRF1019NR4

I/O

960–1400

10 Peak

Pulse

50

25/1090

69

1.6

PLD--1.5

MMRF1304LR5

U

To 2000

25 CW

CW

50

26/512

75

1.4

NI--360--2

MMRF1304NR1

U

To 2000

25 CW

CW

50

25.5/512

74.7

1.2

TO--270--2

MMRF1304GNR1

U

To 2000

25 CW

CW

50

25.5/512

74.7

1.2

TO--270G--2

MMRF1305HR5

U

To 2000

100 CW

CW

50

27.2/512

70

0.38

NI--780H--4L

MMRF1305HSR5

U

To 2000

100 CW

CW

50

27.2/512

70

0.38

NI--780S--4L

MMRF1005HR5

I

1300

250 Peak

Pulse

50

22.7/1300

57.0

0.07

NI--780H--2L

MMRF1005HSR5

I

1300

250 Peak

Pulse

50

22.7/1300

57.0

0.07

NI--780S--2L

MMRF2010NR1

I

1030--1090

250 Peak

Pulse

50

32.5/1030

59.1

0.15

TO--270WB--14

MMRF2010GNR1

I

1030--1090

250 Peak

Pulse

50

32.5/1030

59.1

0.15

TO--270WBG--14

MMRF1008HR5

I/O

960–1215

275 Peak

Pulse

50

20.3/1030

65.5

0.08

NI--780H--2L

MMRF1008HSR5

I/O

960–1215

275 Peak

Pulse

50

20.3/1030

65.5

0.08

NI--780S--2L

MMRF1008GHR5

I/O

960–1215

275 Peak

Pulse

50

20.3/1030

65.5

0.08

NI--780GH--2L

MMRF1011HR5

I/O

1400

330 Peak

Pulse

50

18/1400

60.5

0.13

NI--780H--2L

MMRF1011HSR5

I/O

1400

330 Peak

Pulse

50

18/1400

60.5

0.13

NI--780S--2L

MMRF1009HR5

I/O

960–1215

500 Peak

Pulse

50

19.7/1030

62.0

0.044

NI--780H--2L

MMRF1009HSR5

I/O

960–1215

500 Peak

Pulse

50

19.7/1030

62.0

0.044

NI--780S--2L

MMRF1007HR5

I

965–1215

1000 Peak

Pulse

50

20/1030

56

0.02

NI--1230H--4S

MMRF1007HSR5

I

965–1215

1000 Peak

Pulse

50

20/1030

56

0.02

NI--1230S--4S

MMRF1314HR5

I/O 1200–1400 1000 Peak

Pulse

52

15.5

46.5

0.018

NI--1230H--4S

MMRF1314HSR5

I/O 1200–1400 1000 Peak

Pulse

52

15.5

46.5

0.018

NI--1230S--4S

MMRF1314GSR5

I/O 1200–1400 1000 Peak

Pulse

52

15.5

46.5

0.018

NI--1230GS--4L

MMRF1312HR5

I/O

900–1215 1200 Peak

(5)

Pulse

52

17.3

54

0.017

NI--1230H--4S

MMRF1312HSR5

I/O

900–1215 1200 Peak

(5)

Pulse

52

17.3

54

0.017

NI--1230S--4S

MMRF1312GSR5

I/O

900–1215 1200 Peak

(5)

Pulse

52

17.3

54

0.017

NI--1230GS--4L

MMRF1317HR5

U

1030--1090 1500 Peak

(5)

Pulse

50

18.9/1030

56

0.019

NI--1230H--4S

MMRF1317HSR5

U

1030--1090 1500 Peak

(5)

Pulse

50

18.9/1030

56

0.019

NI--1230S--4S

S--Band Radar

MMRF5300NR5

I

2700–3500

60 Peak

Pulse

50

17/3500

61.5

0.52

OM--270--2

MMRF1013HR5

I/O 2700–2900

320 Peak

Pulse

30

13.3/2900

50.5

0.06

NI--1230H--4S

MMRF1013HSR5

I/O 2700–2900

320 Peak

Pulse

30

13.3/2900

50.5

0.06

NI--1230S--4S

(3)

U = Unmatched; I = Input; I/O = Input/Output.

(5)

P

out

@ P3dB.

New Product

SG46-html.html
background image

28

NXP Semiconductors

RF Product Selector Guide

RF Military

(continued)

Table 4. Radio Communications

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

28 Volt GaN

MMRF5011N

(2b)

I

1–3000

12 CW

CW

28

13/2500

40

—

OM--270--8

50 Volt GaN

MMRF5013N

(2b)

I

1–3000

12 CW

CW

50

15/2700

60

—

OM--270--8

MMRF5019N

(2b)

I

1–3000

25 CW

CW

50

18/1500

40

—

OM--270--8

MMRF5023N

(2b)

I

1–2700

63 CW

CW

50

16/2500

40

—

OM--270--2

MMRF5014HR5

I

1–2700

125 CW

CW

50

16/2500

64.2

0.86

NI--360H--2SB

MMRF5015NR5

I

1–2700

125 CW

CW

50

16/2500

64.2

0.66

OM--270--2

7.5 Volt LDMOS

MMRF1021NT1

U

136–941

7 CW

CW

7.5

15.2/870

71

1.1

PLD--1.5W

28 Volt LDMOS

MMRF1024HSR5

I/O 2496–2690

50 Avg.

W--CDMA

28

14.1/2590

44.6

0.42

NI--1230S--4L2L

MMRF1022HSR5

I/O 2110–2170

63 Avg.

W--CDMA

28

16.2/2140

51.8

0.33

NI--1230S--4L2L

MMRF1023HSR5

I/O 2300–2400

66 Avg.

W--CDMA

28

14.9/2350

46.7

0.25

NI--1230S--4L2L

MMRF1315NR1

I/O

500–1000

60 CW

CW

28

20/960

63

0.77

TO--270--2

50 Volt LDMOS — 1–600 MHz

MMRF1012NR1

U

10–450

10 CW

CW

50

23.9/220

62

3

TO--270--2

MMRF1304LR5

U

To 2000

25 CW

CW

50

26/512

75

1.4

NI--360--2

MMRF1304NR1

U

To 2000

25 CW

CW

50

25.5/512

74.7

1.2

TO--270--2

MMRF1304GNR1

U

To 2000

25 CW

CW

50

25.5/512

74.7

1.2

TO--270G--2

MMRF1320NR1

U

1.8–600

150 CW

CW

50

26.1/230

70.3

0.21

TO--270WB--4

MMRF1320GNR1

U

1.8–600

150 CW

CW

50

26.1/230

70.3

0.21

TO--270WBG--4

MMRF1310HR5

U

To 600

300 CW

CW

50

25.0/300

80.0

0.19

NI--780H--4L

MMRF1310HSR5

U

To 600

300 CW

CW

50

25.0/300

80.0

0.19

NI--780S--4L

MMRF1318NR1

U

10–600

300 CW

CW

50

22/450

60

0.24

TO--270WB--4

MMRF1016HR5

U

To 500

600 Peak

OFDM

50

25/225

59

0.2

NI--1230H--4S

MMRF1308HR5

U

To 600

600 CW

CW

50

24.6/230

75.2

0.12

NI--1230H--4S

MMRF1308HSR5

U

To 600

600 CW

CW

50

24.6/230

75.2

0.12

NI--1230S--4S

MMRF1306HR5

U

1.8–600

1250 CW

CW

50

22.9/230

74.6

0.15

NI--1230H--4S

MMRF1306HSR5

U

1.8–600

1250 CW

CW

50

22.9/230

74.6

0.15

NI--1230S--4S

50 Volt LDMOS — 450–2000 MHz

MMRF1304LR5

U

To 2000

25 CW

CW

50

26/512

75

1.4

NI--360--2

MMRF1304NR1

U

To 2000

25 CW

CW

50

25.5/512

74.7

1.2

TO--270--2

MMRF1304GNR1

U

To 2000

25 CW

CW

50

25.5/512

74.7

1.2

TO--270G--2

MMRF1018NR1

I

470–860

90 CW

CW

50

22.0/860

57

0.79

TO--270WB--4

MMRF1018NBR1

I

470–860

90 CW

CW

50

22.0/860

57

0.79

TO--272WB--4

MMRF1305HR5

U

To 2000

100 CW

CW

50

27.2/512

70

0.38

NI--780H--4L

MMRF1305HSR5

U

To 2000

100 CW

CW

50

27.2/512

70

0.38

NI--780S--4L

MMRF5021H

(1)

I

1–2700

250 CW

CW

50

16/2500

58

—

NI--780H--4L

MMRF1020--04NR3

I

720–960

100 Avg. W--CDMA

48

19.5/920

48.5

(4)

0.45

OM--780--4L

MMRF1020--04GNR3

I

720–961

100 Avg. W--CDMA

48

19.5/920

48.5

(4)

0.45

OM--780G--4L

(1)

Product under development.

(2)

To be introduced: a) 2Q16; b) 3Q16; c) 4Q16.

(3)

U = Unmatched; I = Input; I/O = Input/Output.

(4)

In Doherty circuit.

New Product

SG46-html.html
background image

29

NXP Semiconductors

RF Product Selector Guide

RF Commercial Aerospace

The NXP RF commercial aerospace portfolio offers LDMOS solutions for avionics systems (ground--based and airborne) and
L--Band and S--Band radar applications.

Table 1. Commercial Aerospace — L--Band LDMOS — 960--1400 MHz

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

MRF6V10010NR4

I/O

960–1400

10 Peak

Pulse

50

25/1090

69

1.6

PLD--1.5

MRFE6VS25NR1

U

To 2000

25 CW

CW

50

25.5/512

75.0

1.2

TO--270--2

MRFE6VS25GNR1

U

To 2000

25 CW

CW

50

25.5/512

75.0

1.2

TO--270G--2

AFIC10275NR1

I

978–1090

250 Peak

Pulse

50

32.6/978

61

0.15

TO--270WB--14

AFIC10275GNR1

I

978–1090

250 Peak

Pulse

50

32.6/978

61

0.15

TO--270WBG--14

MRF6V12250HR5

I/O

960–1215

275 Peak

Pulse

50

20.3/1030

65.5

0.08

NI--780H--2L

MRF6V12250HSR5

I/O

960–1215

275 Peak

Pulse

50

20.3/1030

65.5

0.08

NI--780S--2L

MRF6V14300HR5

I/O

1200–1400

330 Peak

Pulse

50

18/1400

60.5

0.13

NI--780H--2L

MRF6V14300HSR5

I/O

1200–1400

330 Peak

Pulse

50

18/1400

60.5

0.13

NI--780S--2L

MRF6V12500HR5

I/O

965–1215

500 Peak

Pulse

50

19.7/1400

62

0.044

NI--780H--2L

MRF6V12500HSR5

I/O

965–1215

500 Peak

Pulse

50

19.7/1400

62

0.044

NI--780S--2L

MRF6V12500GSR5

I/O

965–1215

500 Peak

Pulse

50

19.7/1400

62

0.044

NI--780GS--2L

AFV121KHR5

I/O

960–1215

1000 Peak

Pulse

50

17.4/1090

52.2

0.017

NI--1230H--4S

AFV121KHSR5

I/O

960–1215

1000 Peak

Pulse

50

17.4/1090

52.2

0.017

NI--1230S--4S

AFV121KGSR5

I/O

960–1215

1000 Peak

Pulse

50

17.4/1090

52.2

0.017

NI--1230GS--4L

AFV141KHR5

I/O

1200–1400

1000 Peak

Pulse

50

17.7/1090

52.1

0.018

NI--1230H--4S

AFV141KHSR5

I/O

1200–1400

1000 Peak

Pulse

50

17.7/1400

52.1

0.018

NI--1230S--4S

AFV141KGSR5

I/O

1200–1400

1000 Peak

Pulse

50

17.7/1400

52.1

0.018

NI--1230GS--4L

Table 2. Commercial Aerospace S--Band LDMOS — 2700--2900 MHz

Frequency

Gain

Eff.

Band

(3)

P

out

Test

V

DD

(Typ)/Freq.

(Typ)

JC

Product

MHz

Watts

Signal

Volts

dB/MHz

%

C/W

Packaging

MRF8P29300HR6

I/O

2700–2900

320 Peak

Pulse

30

13.3/2900

50.5

0.06

NI--1230H--4S

MRF8P29300HSR6

I/O

2700–2900

320 Peak

Pulse

30

13.3/2900

50.5

0.06

NI--1230S--4S

(3)

U = Unmatched; I = Input; I/O = Input/Output.

New Product

SG46-html.html
background image

30

NXP Semiconductors

RF Product Selector Guide

RF Cooking

NXP is leading a transformation from legacy RF power vacuum device-based systems to long--lasting solid-state transistor--based
systems for a wide variety of consumer and commercial cooking applications.
NXP solid-state solutions provide clean, efficient, controllable RF energy while minimizing equipment maintenance and downtime.

Table 1. RF Cooking — 915 MHz

Product

Frequency

Band

(3)

MHz

P

out

(Typ)

Watts

Test

Signal

V

DD

Volts

Gain

(Typ)/Freq.

dB/MHz

Eff.

(Typ)

%

JC

C/W

Packaging

MHT1002NR3

I

915

357 CW

CW

48

20.7/915

66.9

0.24

OM--780--4L

MHT1002GNR3

I

915

357 CW

CW

48

20.7/915

66.9

0.24

OM--780G--4L

MHT2001NT1

I

915

175 CW

CW

50

33.9/915

64.8

0.58

TO--270WB--14

Table 2. RF Cooking — 2450 MHz

Product

Frequency

Band

(3)

MHz

P

out

(Typ)

Watts

Test

Signal

V

DD

Volts

Gain

(Typ)/Freq.

dB/MHz

Eff.

(Typ)

%

JC

C/W

Packaging

MHT1000HR5

I/O 2400–2500 140 CW

CW

28

13.2/2450

45

0.29

NI--880H--2L

MHT1001HR5

I/O 2400–2500 190 CW

CW

28

13.2/2450

46.2

0.22

NI--1230H--4S

MHT1003NR3

I/O 2400–2500 250 CW

CW

32

15.9/2450

59

0.26

OM--780--2L

MHE1003N

I/O 2400–2500 220 CW

CW

26

14.1/2450

62

0.24

OM--780--2L

MHT1004NR3

I/O 2400–2500 300 CW

CW

32

15.2/2450

57.9

0.24

OM--780--2L

MHT1004GNR3

I/O 2400–2500 300 CW

CW

32

15.2/2450

57.9

0.24

OM--780G--2L

MHT1006NT1

U

728–2700

10 CW

CW

28

19.8/2400

55.1

3.7

PLD--1.5W

MHT1008NT1

U 2400–2500 12.5 CW

CW

28

18.6/2450

56.3

2.6

PLD--1.5W

MHT2000NR1

I/O 2400–2500 25 CW

CW

28

27.7/2450

43.8

1.2

TO--270WB--16

MHT2000GNR1

I/O 2400–2500 25 CW

CW

28

27.7/2450

43.8

1.2

TO--270WBG--16

(3)

U = Unmatched; I = Input; I/O = Input/Output.

New Product

SG46-html.html
background image

31

NXP Semiconductors

RF Product Selector Guide

RF Low Power

Table of Contents

Page

RF General Purpose Amplifiers

32

. . . . . . . . . . . . . . . . . . . .

InGaP HBT, GaAs E--pHEMT

32

. . . . . . . . . . . . . . . . . . .

RF Linear Amplifiers

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

InGaP HBT

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RF Low Noise Amplifiers

34

. . . . . . . . . . . . . . . . . . . . . . . . . .

GaAs E--pHEMT

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SiGe BiCMOS (includes GPAs)

34

. . . . . . . . . . . . . . . . . .

RF Control Circuits

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADAM (Advanced Doherty Alignment Module)

35

. . . . .

Digital Step Attenuator

35

. . . . . . . . . . . . . . . . . . . . . . . . .

RF High Power Switch

35

. . . . . . . . . . . . . . . . . . . . . . . . .

RF GaAs Linear Power Transistors

36

. . . . . . . . . . . . . . . . .

Linear Transistors — To 5000 MHz

36

. . . . . . . . . . . . . . .

SG46-html.html
background image

32

NXP Semiconductors

RF Product Selector Guide

RF General Purpose Amplifiers

NXP’s portfolio of GPAs combine the right level of gain, linearity, noise and power consumption specifications to meet the
industry’s most demanding applications. From high gain, small--signal applications found in consumer and commercial to
industrial applications, NXP GPAs provide an excellent solution.

Table 1. General Purpose Amplifiers — InGaP HBT, GaAs E--pHEMT

Product

Frequency

Band

MHz

Supply

Voltage

(Typ)
Volts

Supply

Current

(Typ)

mA

Small

Signal Gain

(Typ)/Freq.

dB/MHz

P1dB

(Typ)/Freq.

dBm/MHz

3rd Order

Output

Intercept

(Typ)/Freq.

dBm/MHz

NF

(Typ)/Freq.

dB/MHz

JC

C/W

Packaging

MMG38151BT1

0–6000

5

47

17.1/3800

13.4/3800

25/3800

3.5/3800

55

SOT--89

MMG3012NT1

0–6000

5

70

19/900

18.5/900

34/900

3.8/900

85

SOT--89

MMG3015NT1

0–6000

5

95

15.5/900

20.5/900

36/900

5.6/900

41.5

SOT--89

MMG3H21NT1

0–6000

5

90

19.3/900

20.5/900

37/900

5.5/900

38.6

SOT--89

MMG20241HT1

450–3800

5

78

17.8/2655

23.9/2655

38/2655

2.1/2655

57

SOT--89

MMG3003NT1

40–3600

6.2

180

20/900

24/900

40.5/900

4/900

31.6

SOT--89

MMG15241HT1

500–2800

5

85

15.9/2140

24/2140

39.4/2140

1.6/2140

59

SOT--89

MMG3014NT1

40–4000

5

135

19.5/900

25/900

40.5/900

5.7/900

27.4

SOT--89

MMG3004NT1

400–2200

5

250

17/2140

27/2140

44/2140

3.4/2140

23.2

PQFN 5

5

MMG30721BT1

900–4300

5

134

17.5/2140

26.9/2140

45.8/2140

3.8/2140

33

SOT--89

MMG3005NT1

800–2200

5

480

15/2140

30/2140

47/2140

5/2140

21.5

PQFN 5

5

MMG30301B

(2a)

1800–3800

5

260

16.9/2140

30.1/2140

42/2140

—

—

SOT--89

MMG3006NT1

400–2400

5

850

17.5/900

33/900

49/900

6.6/900

7.8

QFN 4

4

(2)

To be introduced: a) 2Q16; b) 3Q16; c) 4Q16.

New Product

SG46-html.html
background image

33

NXP Semiconductors

RF Product Selector Guide

RF Linear Amplifiers

Table 1. Linear Amplifiers — InGaP HBT

Product

Frequency

Band

MHz

Supply

Voltage

(Typ)
Volts

Supply

Current

(Typ)

mA

Small Signal

Gain

(Typ)/Freq.

dB/MHz

P1dB

(Typ)/Freq.

dBm/MHz

3rd Order

Output

Intercept

(Typ)/Freq.

dBm/MHz

Packaging

MMZ09312BT1

400–1000

3--5

74

31.5/900

29.6/900

42/900

QFN 3

3

MMA20312BVT1

1800–2200

3--5

70

27.2/2140

30.5/2140

44.5/2140

QFN 3

3

MMA20312BT1

1800–2200

5

70

27.2/2140

30.5/2140

44.5/2140

QFN 3

3

MMA25312BT1

2300–2700

3--5

124

26/2500

31/2500

40/2500

QFN 3

3

MMZ09332BT1

130–1000

3--5

108

30.5/760

32.8/760

43/760

QFN 3

3

MMZ25332BT1

1500–2800

3--5

390

26.5/2500

33/2500

48/2500

QFN 3

3

MMZ25332B4T1

1500–2700

3--5

392

26.5/2500

33/2500

48/2500

QFN 4

4

MMZ25333BT1

1500–2700

5

265

43/2600

32/2600

42.8/2600

QFN 4

4

MMZ27333BT1

1500–2700

5

430

35.8/2600

32.2/2600

45/2600

QFN 4

4

MMZ38333B

(2b)

3400–3800

5

330

36/3600

33/3600

—

QFN 4

4

(2)

To be introduced: a) 2Q16; b) 3Q16; c) 4Q16.

New Product

SG46-html.html
background image

34

NXP Semiconductors

RF Product Selector Guide

RF Low Noise Amplifiers

Table 1. Low Noise Amplifiers — GaAs E--pHEMT

Product

Frequency

Band

MHz

Supply

Voltage

(Typ)
Volts

Supply

Current

(Typ)

mA

Small

Signal Gain

(Typ)/Freq.

dB/MHz

P1dB

(Typ)/Freq.

dBm/MHz

3rd Order

Output

Intercept

(Typ)/Freq.

dBm/MHz

NF

(Typ)/Freq.

dB/MHz

JC

C/W

Packaging

MML20211HT1

1400–2800

5

60

18.6/2140

21.3/2140

33/2140

0.65/2140

43.4

DFN 2

2

MML09211HT1

400–1400

5

60

21.3/900

22/900

32.6/900

0.52/900

37.5

DFN 2

2

MML09212HT1

400–1400

5

150

37.5/900

22.8/900

37/900

0.52/900

37

QFN 3

3

MML25231HT1

1000–4000

5

60

15.2/2500

22.5/2500

35.2/2500

0.54/2500

134

DFN 2

2

MMG20241HT1

450–3800

5

78

17.8/2655

23.9/2655

38/2655

2.1/2655

57

SOT--89

MMG15241HT1

500–2800

5

85

15.9/2140

24/2140

39.4/2140

1.6/2140

59

SOT--89

MML20242HT1

1400–2800

5

160

34/1950

24/1950

39.5/1950

0.59/1950

40

QFN 3

3

MML09231HT1

700–1400

5

55

17.2/900

24.5/900

37.4/900

0.36/900

77

DFN 2

2

Table 2. Low Noise and General Purpose Amplifiers — SiGe BiCMOS

Product

RF

Frequency

Range

MHz

Supply

Voltage

Range

Vdc

Supply

Current

(Typ)

mA

Standby

Current

(Typ)

A

Small

Signal Gain

(Typ)/Freq.

dB/MHz

Output IP3
(Typ)/Freq.

dBm/MHz

NF

(Typ)/Freq.

dB/MHz

Packaging

System

Applicability

MBC13916NT1

100 to 2500

2.1 to 5.0

4.7

—

19/900

11.5/1900

11/900

5.5/1900

1.25/900
2.1/1900

SOT--343R General Purpose

for Smart

Metering, RKE,

VCOs

MBC13917EP

100 to 2500

2.1 to 3.3

4.7

—

27/434
24/900

10.9/434
12.4/900

2.3/434
1.2/900

MLPD--6

General Purpose

for Smart

Metering, RKE,

VCOs

MBC13720NT1

400 to 2500

2.3 to 3.0

5 Low

IP3

11 High

IP3

2

20/900

14/1900

22/900

24/1900

1.2/900

1.38/1900

SOT--363

Smart Metering,

RKE, TPMS,

UHF, ISM,

CDMA, PCS

MC13850EP

400 to 2500

2.3 to 3.0

4.7 Low

IP3

9.9 High

IP3

2

24.1/470

15/1960

16.4/470

24.5/1960

1.33/470

1.75/1960

MLPD--8

Smart Metering,

RKE, TPMS,

Cellular, UHF,

ISM, CDMA,

PCS

MC13851EP

1000 to 2500

2.3 to 3.0

3.8

4

18.9/1575

18/1960

15.9/1575
17.1/1960

1.27/1575
1.35/1960

MLPD--8

W--CDMA, PCS,

GPS, Cellular,

2400 ISM

MC13852EP

400 to 1000

2.3 to 3.0

4.4

4

19.3/434
18.2/900

7.9/434

13.1/900

1.6/434

1.18/900

MLPD--8

Smart Metering,

RKE, Cellular,

UHF, ISM,

CDMA, PCS

New Product

SG46-html.html
background image

35

NXP Semiconductors

RF Product Selector Guide

RF Control Circuits

Table 1. ADAM (Advanced Doherty Alignment Module)

Advanced Doherty alignment module (ADAM) is an innovative class of highly integrated GaAs MMIC control circuits designed
specifically to optimize the performance of today’s Doherty amplifiers. When combined with Airfast power transistors, these
sophisticated devices improve manufacturing yields and power added efficiency and are available for frequency bands spanning
from 700 MHz to 2700 MHz.

Product

Frequency

Band

MHz

Test

Freq.

MHz

Insertion

Loss

dB

Atten.

Step

Size

dB

Atten.

Control

Range

dB

Phase

Step

Size

(

)

Phase

Control

Range

(

)

P

in

(Max)

dBm

IIP3

dBm

Supply

Voltage

Volts

Supply

Current

mA

Packaging

MMDS09254HT1

700–1000

900

5.5

0.5

7.5

7

49

25

40

5

12

QFN 6

6

MMDS20254HT1

1800–2200

2140

5.5

0.5

7.5

7

49

25

40

5

12

QFN 6

6

MMDS25254HT1

2300–2700

2650

5.5

0.5

7.5

7

49

25

40

5

12

QFN 6

6

Table 2. Digital Step Attenuator

The MMT20303H is an integrated 3-bit attenuator with 1 dB step size, is controlled via a 3-bit parallel interface and operates using
a 3 to 5 V supply. This device is suitable for 3G/4G base station and small cell transmitter applications requiring a band of operation
across 50–4000 MHz.

Product

Frequency

Band

MHz

Test

Freq.

MHz

Insertion

Loss

dB

Atten.

Step

Size

dB

Atten.

Accuracy

(Max)

dB

Atten.

Max.

Range

dB

P

in

(Max)

dBm

IIP3

dBm

Supply

Voltage

Volts

Packaging

MMT20303HT1

50–4000

900

0.7

1

0.25

7

30

50

3–5

QFN 3

3

Table 3. RF High Power Switch

The AFS4040 is an integrated single--pole, double--throw RF switch designed for wireless infrastructure RF control and general
high power RF switching applications. It consists of a high power RF FET switch operating from a single 3 or 5 V supply and a
TTL--level T/R control. It features low power consumption with minimal insertion loss compared to existing solutions.

Product

Frequency

Band

MHz

Test

Freq.

MHz

TX IL

dB

Isolation

dB

P1dB

(Typ)

dBm

Supply

Voltage

Volts

Packaging

AFS4040

(2c)

300–4000

1800

0.35

40

52

5

QFN 4

4, 24L

(2)

To be introduced: a) 2Q16; b) 3Q16; c) 4Q16.

New Product

SG46-html.html
background image

36

NXP Semiconductors

RF Product Selector Guide

RF GaAs Linear Power Transistors

NXP GaAs power transistors are made using an InGaAs pHEMT or HFET epitaxial structure for superior RF efficiency and linearity.
The FETs listed in this section are designed for operation in base station infrastructure RF power amplifiers and are grouped
according to frequency range and type of application.

Table 1. Linear Transistors — To 5000 MHz — Class AB

Frequency

P

out

Gain

Eff.

Band

(3)

(Typ)/Freq

Test

V

DD

(Typ)/Freq.

(Typ)/Freq.

JC

Product

MHz

Watts/MHz

Signal

Volts

dB/MHz

%/MHz

C/W

Packaging

MRFG35003N6AT1

U

500–5000

0.45 Avg./

3550

W--CDMA

(6)

6

10/3550

27/3550

5.9

PLD--1.5

MRFG35005ANT1

U

500–5000

0.45 Avg./

3550

W--CDMA

(6)

12

11/3550

26/3550

13.7

PLD--1.5

MRFG35010ANT1

U

500–5000

1 Avg./

3550

W--CDMA

(6)

12

10/3550

25/3550

6.5

PLD--1.5

(3)

U = Unmatched; I = Input; I/O = Input/Output.

(6)

Peak--to--Average Power Ratio = 8.5 dB.

SG46-html.html
background image

37

NXP Semiconductors

RF Product Selector Guide

RF Packages

AIR CAVITY PACKAGES

Not to scale unless otherwise indicated.

NI--360H--2L

NI--400H--2S

NI--400S--2S

NI--780H--2L

NI--780H--4L

NI--780S--2L

NI--780GS--2L

NI--780S--4L

NI--780S--2L4S

NI--780GS--4L

NI--780S--4L4S

NI--780GS--4L4L

NI--780S--4L4L

NI--860C3

NI--880S--2L

NI--880H--2L

NI--880XS--2L

NI--880XGS--2L

NI--880XS--2L2L

NI--880XS--4L4S

NI--880XS--2L4S

NI--1230H--4S

NI--1230S--4S

NI--1230H--4S4S

NI--1230S--4L2L

NI--1230S--4S4S

NI--780S--4L2L

NI--360H--2SB

NI--780S--2L2L

NI--780S--2L2LA

NI--780GS--2L2LA

NI--1230GS--4L

ACP--1230S--4L2L

SG46-html.html
background image

38

NXP Semiconductors

RF Product Selector Guide

RF Packages

(continued)

OVER--MOLDED PLASTIC PACKAGES

DFN 2

2

MLPD--8

MLPD--6

SCALE 2:1

SCALE 3:1

OM--1230--4L

OM--1230G--4L

OM--1230--4L2L

SCALE 2:1

OM--270--8

OM--270--2

OM--780G--2L

OM--780--2L

OM--780--2L2L

OM--780--4L

OM--780G--4L

PLD--1.5

PQFN 8

8

PLD--1.5W

QFN 4

4, 16L

QFN 3

3

SCALE 3:1

SOT--89

(

98ASA00241D)

SCALE 2:1

QFN 6

6

SCALE 2:1

SOT--89

(98ASA10586D)

SCALE 2:1

SOT--363

SOT--343R

SCALE 3:1

SCALE 3:1

TO--270--2

TO--270G--2

TO--270WB--4

TO--270WBG--4

TO--270WB--6A

TO--270WB--14

TO--270WBG--14

PQFN 5

5

Not to scale unless otherwise indicated.

DFN 4

6

OM--1230--4L2S

QFN 4

4, 24L

SCALE 2:1

SCALE 2:1

SG46-html.html
background image

39

NXP Semiconductors

RF Product Selector Guide

RF Packages

(continued)

OVER--MOLDED PLASTIC PACKAGES (continued)

SCALE 1:1

TO--270WBL--16

TO--270WBLG--16

TO--272WB--4

TO--272WB--14

TO--272WB--16

TO--270WBL--4

TO--270WB--17

TO--270WBG--16

TO--270WB--16

TO--270WB--15

TO--270WBG--15

TO--270WBG--17

SG46-html.html
background image

40

NXP Semiconductors

RF Product Selector Guide

RF Tape and Reel Specifications

RF EMBOSSED TAPE AND REEL ORDERING INFORMATION

Package

Tape Width

(mm)

Pitch

mm

(inch)

Reel Size

mm

(inch)

Devices Per Reel

and Minimum

Order Quantity

Device

Suffix

DFN 2

2

12

8.0

0.1 (.315

.004)

178

(7)

1,000

T1

NI-360H-2SB

32

24.0

0.1 (.945

.004)

330

(13)

50

R5

NI-400H-2S

32

32.0

0.1 (1.26

.004)

330

(13)

250

R3

NI-400S-2S

32

32.0

0.1 (1.26

.004)

330

(13)

250

R3

NI-780H-2L

56

32.0

0.1 (1.26

.004)

330

(13)

250

R3

NI-780S-2L

56

32.0

0.1 (1.26

.004)

330

(13)

250

R3

NI-780GS-2L

56

32.0

0.1 (1.26

.004)

330

(13)

250

R3

NI-780H-4L

56

32.0

0.1 (1.26

.004)

330

(13)

250

R3

NI-780S-4L

32

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-780GS-4L

32

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-780S-2L2L

44

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-780S-2L2LA

44

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-780GS-2L2LA

44

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-780S-2L4S

44

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-780S-4L2L

44

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-780S-4L4L

44

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-780GS-4L4L

44

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-780S-4L4S

44

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-860

56
56

28.0

0.1 (1.10

.004)

28.0

0.1 (1.10

.004)

330

(13)

330

(13)

250

50

R3
R5

NI-880H-2L

56

32.0

0.1 (1.26

.004)

330

(13)

250

R3

NI-880S-2L

56

32.0

0.1 (1.26

.004)

330

(13)

250

R3

NI-880XS-2L

56

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-880XGS-2L

56

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-880XS-2L4S

56

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-880XS-4L4S

56

28.0

0.1 (1.10

.004)

330

(13)

250

R3

NI-1230H-4S

56
56

32.0

0.1 (1.26

.004)

32.0

0.1 (1.26

.004)

330

(13)

330

(13)

150

50

R6
R5

NI-1230S-4S

56
56

32.0

0.1 (1.26

.004)

32.0

0.1 (1.26

.004)

330

(13)

330

(13)

150

50

R6
R5

NI-1230S-4L2L

56

32.0

0.1 (1.26

.004)

330

(13)

150

R6

NI-1230GS-4L

56

32.0

0.1 (1.26

.004)

330

(13)

150

R6

NI-1230H-4S4S

56

32.0

0.1 (1.26

.004)

330

(13)

150

R6

NI-1230S-4S4S

56

32.0

0.1 (1.26

.004)

330

(13)

150

R6

OM-780-2L

32

28.0

0.1 (1.10

.004)

330

(13)

250

R3

OM-780G-2L

32

28.0

0.1 (1.10

.004)

330

(13)

250

R3

OM-780-2L2L

32

28.0

0.1 (1.10

.004)

330

(13)

250

R3

OM-780-4L

32

28.0

0.1 (1.10

.004)

330

(13)

250

R3

OM-780G-4L

32

28.0

0.1 (1.10

.004)

330

(13)

250

R3

OM-780-4L2L

32

28.0

0.1 (1.10

.004)

330

(13)

250

R3

OM-880X-2L2L

56

28.0

0.1 (1.10

.004)

330

(13)

250

R3

OM-1230-4L2L

56

32.0

0.1 (1.26

.004)

330

(13)

150

R6

OM-1230-4L2S

56

32.0

0.1 (1.26

.004)

330

(13)

150

R6

(continued)

SG46-html.html
background image

41

NXP Semiconductors

RF Product Selector Guide

RF Tape and Reel Specifications

(continued)

RF EMBOSSED TAPE AND REEL ORDERING INFORMATION (continued)

Package

Tape Width

(mm)

Pitch

mm

(inch)

Reel Size

mm

(inch)

Devices Per Reel

and Minimum

Order Quantity

Device

Suffix

OM-1230-4L

56

32.0

0.1 (1.26

.004)

330

(13)

150

R6

OM-1230G-4L

56

32.0

0.1 (1.26

.004)

330

(13)

150

R6

OM-270-2

24

16.0

0.1 (.631

.004)

178

(7)

50

R5

PLD-1.5

16
16

8.0

0.1 (.315

.004)

8.0

0.1 (.315

.004)

330

(7)

330

(7)

1,000

100

T1

R4

PLD-1.5W

16
16

8.0

0.1 (.315

.004)

8.0

0.1 (.315

.004)

330

(7)

330

(7)

1,000

100

T1

R4

PQFN 5

5

16

8.0

0.1 (.315

.004)

330

(13)

1,000

T1

PQFN 8

8

16

12.0

0.1 (.472

.004)

330

(13)

1,000

T1

QFN 3

3

12

8.0

0.1 (.315

.004)

178

(7)

1,000

T1

QFN 4

4

12

8.0

0.1 (.315

.004)

330

(13)

1,000

T1

QFN 6

6

16

12.0

0.1 (.472

.004)

178

(7)

1,000

R1

SOT-89

(1)

12

8.0

0.1 (.315

.004)

178

(7)

1,000

T1

SOT-89

(2)

12

8.0

0.1 (.315

.004)

180

(7)

1,000

T1

SOT-363

8

4.0

0.1 (.157

.004)

178

(7)

3,000

T1

TO-270-2

24

16.0

0.1 (.631

.004)

330

(13)

500

R1

TO-270G-2

24

12.0

0.1 (.471

.004)

330

(13)

500

R1

TO-270WB-4

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WBL-4

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WBG-4

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WB-6A

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WB-14

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WBG-14

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WB-15

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WBG-15

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WBG-16

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WBG-16

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WBL-16

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WBLG-16

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WB-17

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-270WBG-17

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

TO-272-2

44

20.0

0.1 (.631

.004)

330

(13)

500

R1

TO-272WB-4

44

20.0

0.1 (.788

.004)

330

(13)

500

R1

TO-272WB-14

44

20.0

0.1 (.788

.004)

330

(13)

500

R1

TO-272WB-16

44

20.0

0.1 (.788

.004)

330

(13)

500

R1

TO-272WBLG-16

44

24.0

0.1 (.945

.004)

330

(13)

500

R1

1. 98ASA10586D
2. 98ASA00241D

SG46-html.html
background image

42

NXP Semiconductors

RF Product Selector Guide

Applications and Product Literature

Application Notes of special interest to designers of RF equipment are listed below. This technical documentation is available on

the NXP web site.

Application Notes

AN211A Field Effect Transistors in Theory and Practice
AN419

UHF Amplifier Design Using Data Sheet

Design Curves

AN423

Field Effect Transistor RF Amplifier Design

Techniques

AN548A Microstrip Design Techniques for UHF Amplifiers
AN721

Impedance Matching Networks Applied to

RF Power Transistors

AN923

800 MHz Test Fixture Design

AN1032 How Load VSWR Affects Non--Linear Circuits
AN1033 Match Impedances in Microwave Amplifiers
AN1034 Three Balun Designs for Push--Pull Amplifiers
AN1526 RF Power Device Impedances: Practical

Considerations

AN1530 Advanced Amplifier Concept Package
AN1617 Mounting Recommendations for Copper

Tungsten Flanged Transistors

AN1643 RF LDMOS Power Modules for GSM Base

Station Application: Optimum Biasing Circuit

AN1670 60 Watts, GSM 900 MHz, LDMOS Two--Stage

Amplifier

AN1696 Broadband Intermodulation Performance

Development Using the Rohde & Schwarz
Vector Network Analyzer ZVR

AN1907 Solder Reflow Attach Method for High Power RF

Devices in Over--Molded Plastic Packages

AN1908 Solder Reflow Attach Method for High Power RF

Devices in Air Cavity Packages

AN1923 Mounting Method with Mechanical Fasteners

for the MRF19090 and Similar Packages

AN1938 Sensitivity of High Power RF Transistors to

Source and Output Loads

AN1949 Mounting Method for the MHVIC910HR2

(PFP--16) and Similar Surface Mount
Packages

AN1955 Thermal Measurement Methodology of RF Power

Amplifiers

AN1977 Quiescent Current Thermal Tracking Circuit in

the RF Integrated Circuit Family

AN1987 Quiescent Current Control for the RF Integrated

Circuit Device Family

AN3100 General Purpose Amplifier and MMIC Biasing
AN3263 Bolt Down Mounting Method for High Power RF

Transistors and RFICs in Over--Molded Plastic
Packages

AN3778 PCB Layout Guidelines for PQFN/QFN Style

Packages Requiring Thermal Vias for Heat
Dissipation

AN3789 Clamping of High Power RF Transistors and

RFICs in Over--Molded Plastic Packages

AN4005 Thermal Management and Mounting Method for

the PLD 1.5 RF Power Surface Mount
Package

Product Literature

BR1610

RF Power Tool System Brochure

BR1611

RF Aerospace and Defense Solutions

Brochure

AIRFASTWBFWP Advances in Freescale Airfast RFICs

White Paper

RFLNAWP

Practical Considerations for Low Noise

Amplifier Design White Paper

RFPLASTICWP

Designing with Plastic RF Power

Transistors White Paper

SG46

RF Product Selector Guide

SMCELLRFWP

Small Cells Call for Scalable Architecture

White Paper

50VRFLDMOSWP 50 V RF LDMOS White Paper

SG46-html.html
background image

43

NXP Semiconductors

RF Product Selector Guide

SELECTOR GUIDE PRODUCT INDEX

Page

Device Number

Number

. . . . . . . . . . . . . . . . . . . . . . . .

A2G22S160--01SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2G22S251--01SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2G26H281--04S

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2G35S160--01SR3

22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2G35S200--01SR3

22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I08H040GNR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I08H040NR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I20D020GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I20D020NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I20D040GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I20D040NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I20H060GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I20H060NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I20H080GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I20H080NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I22D050GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I22D050NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I25D012GNR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I25D012NR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I25D025GNR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I25D025NR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I25H060GNR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I25H060NR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I35H060GNR1

22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2I35H060NR1

22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T07D160W04SR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T07H310--24SR6

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T08VD020NT1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T09D400--23NR6

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T09VD250NR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T09VD300NR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18H100--25SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18H160--24SR3

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18H410--24SR6

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18H450W19SR6

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18H455W23NR6

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18S160W31GSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18S160W31SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18S162W31GSR3

19

. . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18S165--12S

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18S260--12S

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T18S260W12NR3

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page

Device Number

Number

. . . . . . . . . . . . . . . . . . . . . . . .

A2T20H160W04NR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T20H330W24N

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T20H330W24SR6

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T21H100--25SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T21H360--23NR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T21H360--24SR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T21H410--24SR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T21H450W19SR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T21S160--12SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T21S260--12SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T23H160--24SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T23H300--24SR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T26H160--24SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T26H165--24SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2T26H300--24SR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A2V09H300--04NR3

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFG24S100HR5

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFIC10275GNR1

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFIC10275NR1

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFIC901NT1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFM906

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFS4040

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT05MP075GNR1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT05MP075NR1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT05MS003NT1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT05MS004NT1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT05MS006NT1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT05MS031GNR1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT05MS031NR1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09H310--03GSR6

19

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09H310--03SR6

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09MP055GNR1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09MP055NR1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09MS007NT1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09MS015NT1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09MS031GNR1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09MS031NR1

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09S200W02GNR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09S200W02NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09S200W02SR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09S220--02NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT09S282NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SG46-html.html
background image

44

NXP Semiconductors

RF Product Selector Guide

Selector Guide Product Index (continued)

Page

Device Number

Number

. . . . . . . . . . . . . . . . . . . . . . . .

AFT18H356–24SR6

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT18H357--24NR6

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT18H357–24SR6

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT18HW355SR6

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT18P350--4S2LR6

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT18S230--12NR3

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT18S230SR3

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT18S260W31GSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT18S260W31SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT18S290--13SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT20P060--4GNR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT20P060--4NR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT20P140--4WGNR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT20P140--4WNR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT20S015GNR1

19, 21

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT20S015NR1

19, 21

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT21H350W03SR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT21H350W04GSR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT21S140W02GSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT21S140W02SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT21S220W02GSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT21S220W02SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT21S230--12SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT21S230SR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT21S232SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT21S240–12SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT23H160--25SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT23H200--4S2LR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT23H201--24S

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT23S160W02GSR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT23S160W02SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT23S170--13SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT26H050W26SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT26H160--4S4R3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT26H200W03SR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT26H250–24SR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT26H250W03SR6

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT26HW050GSR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT26HW050SR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT26P100--4WGSR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT26P100--4WSR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT27S006NT1

18, 22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFT27S010NT1

18, 22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page

Device Number

Number

. . . . . . . . . . . . . . . . . . . . . . . .

AFV09P350--04GNR3

19

. . . . . . . . . . . . . . . . . . . . . . . . . . .

AFV09P350--04NR3

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFV121KGSR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFV121KHR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFV121KHSR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFV141KGSR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFV141KHR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AFV141KHSR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MBC13720NT1

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MBC13916NT1

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MBC13917EP

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MC13850EP

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MC13851EP

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MC13852EP

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD7IC1812GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD7IC1812NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD7IC2012GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD7IC2012NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD7IC2250GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD7IC2250NBR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD7IC2251GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD7IC2251NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD7IC2755GNR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD7IC2755NR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD8IC925GNR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD8IC925NR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD8IC970GNR1

18, 25

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MD8IC970NR1

18, 25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHE1003N

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT1000HR5

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT1001HR5

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT1002GNR3

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT1002NR3

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT1003NR3

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT1004GNR3

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT1004NR3

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT1006NT1

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT1008NT1

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT2000GNR1

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT2000NR1

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MHT2001NT1

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMA20312BT1

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMA20312BVT1

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SG46-html.html
background image

45

NXP Semiconductors

RF Product Selector Guide

Selector Guide Product Index (continued)

Page

Device Number

Number

. . . . . . . . . . . . . . . . . . . . . . . .

MMA25312BT1

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMDS09254HT1

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMDS20254HT1

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMDS25254HT1

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG15241HT1

32, 34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG20241HT1

32, 34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG3003NT1

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG3004NT1

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG3005NT1

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG3006NT1

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG3012NT1

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG3014NT1

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG3015NT1

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG30301B

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG30721BT1

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG38151BT1

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMG3H21NT1

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MML09211HT1

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MML09212HT1

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MML09231HT1

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MML20211HT1

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MML20242HT1

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MML25231HT1

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1004GNR1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1004NR1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1005HR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1005HSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1006HR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1006HSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1007HR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1007HSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1008GHSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1008HR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1008HSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1009HR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1009HSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1011HR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1011HSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1012NR1

26, 28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1013HR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1013HSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1014NT1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1015GNR1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page

Device Number

Number

. . . . . . . . . . . . . . . . . . . . . . . .

MMRF1015NR1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1016HR5

27, 28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1017NR3

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1018NBR1

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1018NR1

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1019NR4

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1020--04GNR3

26, 28

. . . . . . . . . . . . . . . . . . . . . . . .

MMRF1020--04NR3

26, 28

. . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1021NT1

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1022HSR5

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1023HSR5

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1024HSR5

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1304GNR1

26, 27, 28

. . . . . . . . . . . . . . . . . . . . . . . .

MMRF1304LR5

26, 27, 28

. . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1304NR1

26, 27, 28

. . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1305HR5

26, 27, 28

. . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1305HSR5

26, 27, 28

. . . . . . . . . . . . . . . . . . . . . . . .

MMRF1306HR5

27, 28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1306HSR5

27, 28

. . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1308HR5

27, 28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1308HSR5

27, 28

. . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1310HR5

26, 28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1310HSR5

26, 28

. . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1311HR5

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1312GSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1312HR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1312HSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1314GSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1314HR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1314HSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1315NR1

26, 28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1316NR1

26, 27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1317HR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1317HSR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1318NR1

26, 27, 28

. . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1320GNR1

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF1320NR1

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF2004NBR1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF2005GNR1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF2005NR1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF2006NT1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF2007GNR1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF2007NR1

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SG46-html.html
background image

46

NXP Semiconductors

RF Product Selector Guide

Selector Guide Product Index (continued)

Page

Device Number

Number

. . . . . . . . . . . . . . . . . . . . . . . .

MMRF2010GNR1

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF2010NR1

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF5011N

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF5013N

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF5014HR5

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF5015NR5

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF5019N

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF5021H

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF5023N

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMRF5300NR5

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMT20303HT1

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMZ09312BT1

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMZ09332BT1

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMZ25332B4T1

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMZ25332BT1

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMZ25333BT1

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMZ27333BT1

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MMZ38333B

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF1K50GN

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF1K50H

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF1K50N

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF24300NR3

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF5S9080NBR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6S18060NR1

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6S19140HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6S20010GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6S20010NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6S24140HSR3

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6S27015NR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V10010NR4

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V12250HR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V12250HSR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V12500GSR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V12500HR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V12500HSR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V14300HR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V14300HSR5

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V2010GNR1

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V2010NR1

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V3090NBR1

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V3090NBR5

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V3090NR1

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6V3090NR5

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page

Device Number

Number

. . . . . . . . . . . . . . . . . . . . . . . .

MRF6VP3091NBR1

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6VP3091NR1

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6VP3450HR5

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6VP3450HR6

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF6VP3450HSR5

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF7P20040HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF7S19170HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF7S21080HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF7S21150HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF7S24250NR3

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF7S27130HSR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8HP21080HR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8HP21080HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P20100HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P20140WGHSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P20140WHR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P20140WHSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P20160HR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P20160HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P20161HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P20165WHR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P23080HSR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P23160WHSR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P26080HSR3

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P29300HR6

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P29300HSR6

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P8300HR6

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P8300HSR6

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P9040GNR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P9040NR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P9210NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8P9300HSR6

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S18120HSR3

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S18210WGHSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S18210WHSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S18260HSR6

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S21100HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S21120HSR3

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S21200HSR6

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S7120NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S7170NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S7235NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S9100HSR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SG46-html.html
background image

47

NXP Semiconductors

RF Product Selector Guide

Selector Guide Product Index (continued)

Page

Device Number

Number

. . . . . . . . . . . . . . . . . . . . . . . .

MRF8S9102NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S9120NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S9170NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S9200NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S9202GNR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S9220HSR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S9232NR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8S9260HSR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRF8VP13350GNR3

24, 25

. . . . . . . . . . . . . . . . . . . . . . . .

MRF8VP13350NR3

24, 25

. . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6S9045NR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6S9046GNR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6S9060NR1

18, 24, 25

. . . . . . . . . . . . . . . . . . . . . . .

MRFE6S9125NBR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6S9125NR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6S9160HSR3

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP100HR5

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP100HSR5

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP5150GNR1

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP5150NR1

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP5300GNR1

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP5300NR1

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP5600HR6

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP5600HSR5

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP61K25GNR6

23

. . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP61K25GSR5

23

. . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP61K25HR5

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP61K25HR6

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP61K25HSR5

23

. . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP61K25NR6

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP6300GSR5

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP6300HR3

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP6300HSR5

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page

Device Number

Number

. . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP6600GNR3

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP6600NR3

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP8600HR5

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VP8600HSR5

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VS25GNR1

23, 29

. . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VS25LR5

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE6VS25NR1

23, 29

. . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFE8VP8600HR5

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFG35003N6AT1

36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFG35005ANT1

36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MRFG35010ANT1

36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW6IC1940NBR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW6S004NT1

18, 19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW6S010GNR1

18, 19

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW6S010NR1

18, 19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2020NT1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2040NBR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2040NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2220GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2220NBR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2220NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2240GNR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2240NR1

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2425GNR1

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2425NBR1

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2725GNR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC2725NR1

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC915NT1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC930GNR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC930NBR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MW7IC930NR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MWE6IC9080NBR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MWE6IC9100NBR1

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SG46-html.html
background image

www.nxp.com, www.nxp.com/support

© 2016 NXP Semiconductors N.V.
All rights reserved. Reproduction in whole or in part is prohibited without the prior written consent of the copyright owner. The information presented in this document does not
form part of any quotation or contract, is believed to be accurate and reliable and may be changed without notice. No liability will be accepted by the publisher for any consequence
of its use. Publication thereof does not convey nor imply any license under patent- or other industrial or intellectual property rights.

Document Number: SG46
Rev. 43
5/2016

Information in this document is provided solely to enable system and software implementers to use NXP
products. There are no express or implied copyright licenses granted hereunder to design or fabricate
any integrated circuits based on the information in this document.

NXP reserves the right to make changes without further notice to any products herein. NXP makes no
warranty, representation, or guarantee regarding the suitability of its products for any particular purpose,
nor does NXP assume any liability arising out of the application or use of any product or circuit, and
specifically disclaims any and all liability, including without limitation consequential or incidental damages.
“Typical” parameters that may be provided in NXP data sheets and/or specifications can and do vary
in different applications, and actual performance may vary over time. All operating parameters, including
“typicals,” must be validated for each customer application by customer’s technical experts. NXP does
not convey any license under its patent rights nor the rights of others. NXP sells products pursuant to
standard terms and conditions of sale, which can be found at the following address:

NXP.com/SalesTermsandConditions

.
