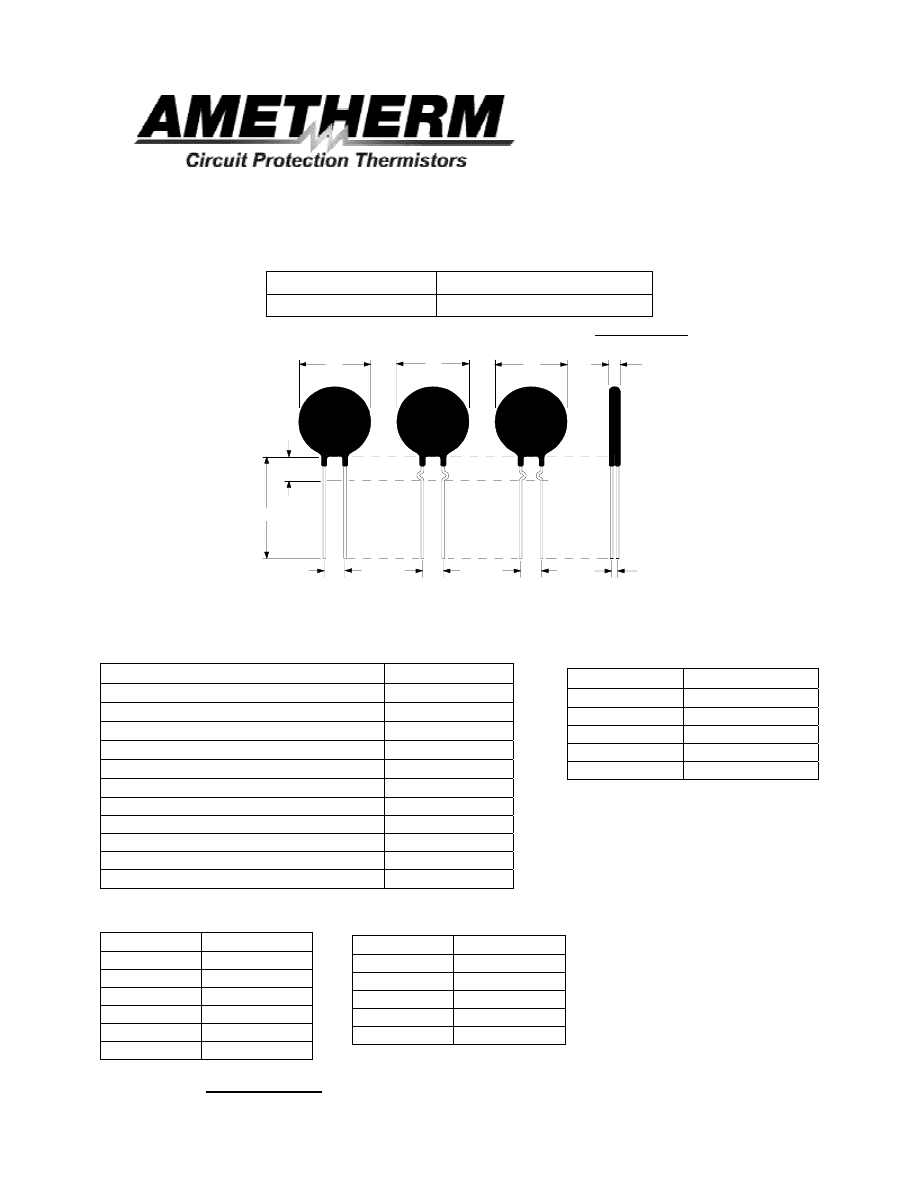

DATA SHEET



Ametherm, Inc

.  3111 N. Deer Run Road #4 Carson City, NV  89701

Telephone: (800) 808-2434   (775) 884-2434     Fax:  (775) 884-0670



www.ametherm.com

Part Number: SL05 10001





Ordering Different Lead Types:








For example: to order an inside kinked lead use part number SL05 10001

-A

























Electrical

Specifications:





Mechanical

Specifications:








Resistance Temperature Curve:









Revision Date: March 19, 2003

Inside Kinked Leads

Use

-A

 after Ametherm’s part #

Outside Kinked Leads

Not Available

Resistance @ 25°C

10.0

Ω



±

 20%

Resistance @ 0°C/ Resistance @ 50°C

4.95

±

 1%

Resistance @ 25°C/ Resistance @ 125°C

12.8

±

 2%

Beta

2929

±

 0.87%

Resistance @ Max Steady State Current

0.4

Ω



Resistance @ 50% Steady State Current

0.8

Ω



Max Steady State Current Up to 65

°

C

2.0 A

Max Recommended Energy Rating (Joules)

5.0 J

Material Type

“B”

Dissipation Constant

 7.0 Mw/°C

Thermal Time Constant

20.0 Second

Operating Temperature Range

-50°C

±

 150°C

D

5.0

±

 0.5 mm Max

T

2.5

±

 0.5 mm Max

Lead Diameter

0.5 mm Nom

S

5.1 mm Nom

L

38.0 mm Min

Straight Leads

Standard

Temperature  R@T/R@25

°

C

25 °C

1.000

50 °C

0.4810

75 °C

0.2459

100 °C

0.1432

125 °C

0.0781

Temperature  R@T/R@25

°

C

-50 °C

23.80

-40 °C

13.73

-30 °C

8.54

-20 °C

5.370

-10 °C

3.392

0 °C

2.374

L

OUTSIDE

KINKED LEADS

S

STRAIGHT

LEADS

B

INSIDE

KINKED LEADS

S

S

D

D

D

C

T
