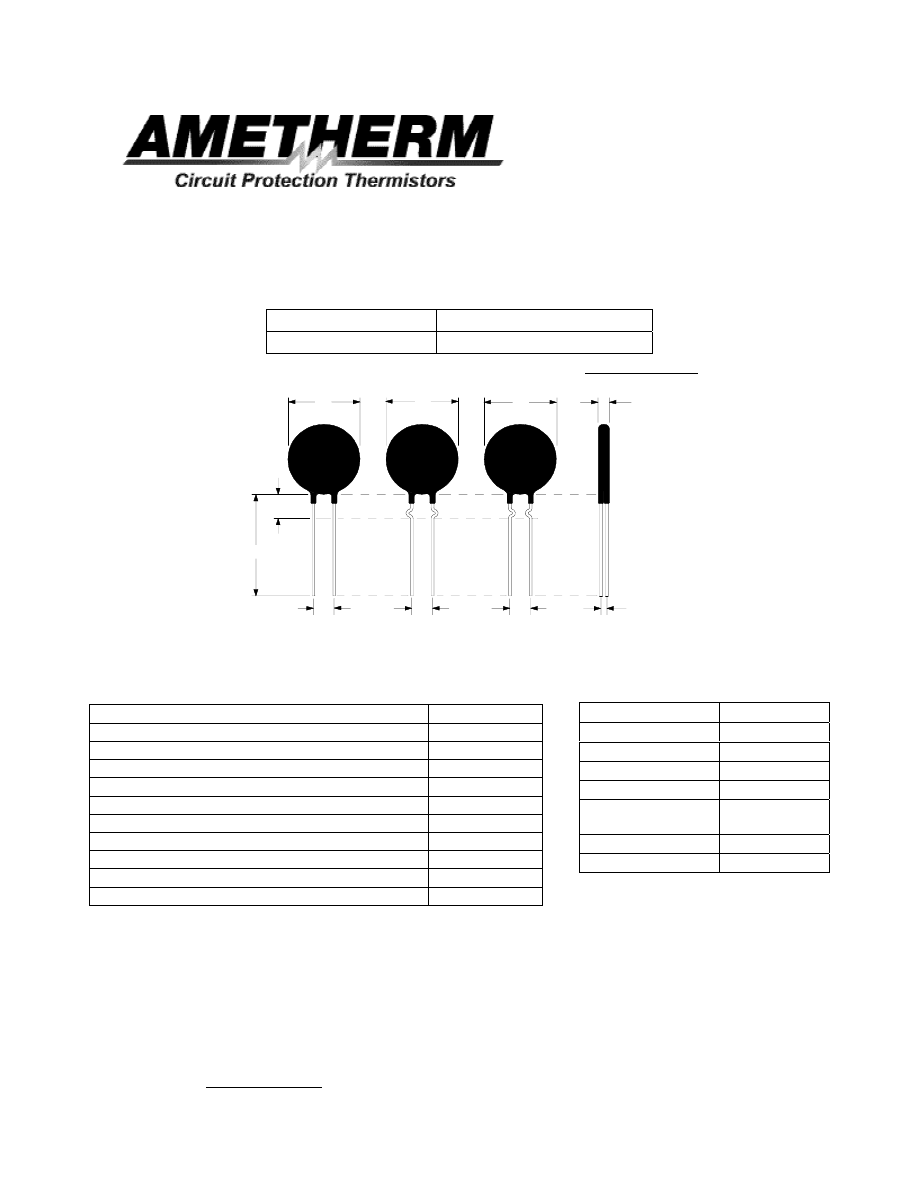

DATA SHEET



Ametherm, Inc

.  3111 N. Deer Run Road #4 Carson City, NV  89701

Telephone: (800) 808-2434   (775) 884-2434     Fax:  (775) 884-0670



www.ametherm.com



Part Number: SL08 10101-01





Ordering Different Lead Types:








For example: to order an inside kinked lead use part number SL08 10101-01

-A

























Electrical

Specifications:





Mechanical

Specifications:















CSA File #: CA 118061











            Revision Date: March 19, 2003

Inside Kinked Leads

Use

-A

 after Ametherm’s part #

Outside Kinked Leads

Not Available

Resistance @ 25°C

100.0

Ω



±

 20%

Max Steady State Current Up to 65°C

1.0 A

Max Recommended Energy Rating (Joules)

14.0 J

Actual Failure Point of Instantaneous Energy (Joules)

27.0 J

Resistance @ 100% of Max Current

1.40

Ω



Body Temperature @ 100% Current Rating

111 °C

Dissipation Constant

7.64mW/°C

Thermal Time Constant

15 seconds

Material Type

“I”

Resistance @ 300 milliamp of Current

7.0

Ω



Max Power up to 65°C Ambient

2.00 Watts

D

7.62

±

 1.0 mm

T

5.5

±

 0.2 mm

Lead Diameter

0.8

±

 0.05 mm

S

5.10

±

 0.3 mm

L

38.0

±

 9.0 mm

Straight Leads
Coating Run Down

5.1

±

 0.5 mm

B

5.5

±

 0.50 mm

C

3.82

±

 1.0 mm

L

OUTSIDE

KINKED LEADS

S

STRAIGHT

LEADS

B

INSIDE

KINKED LEADS

S

S

D

D

D

C

T
