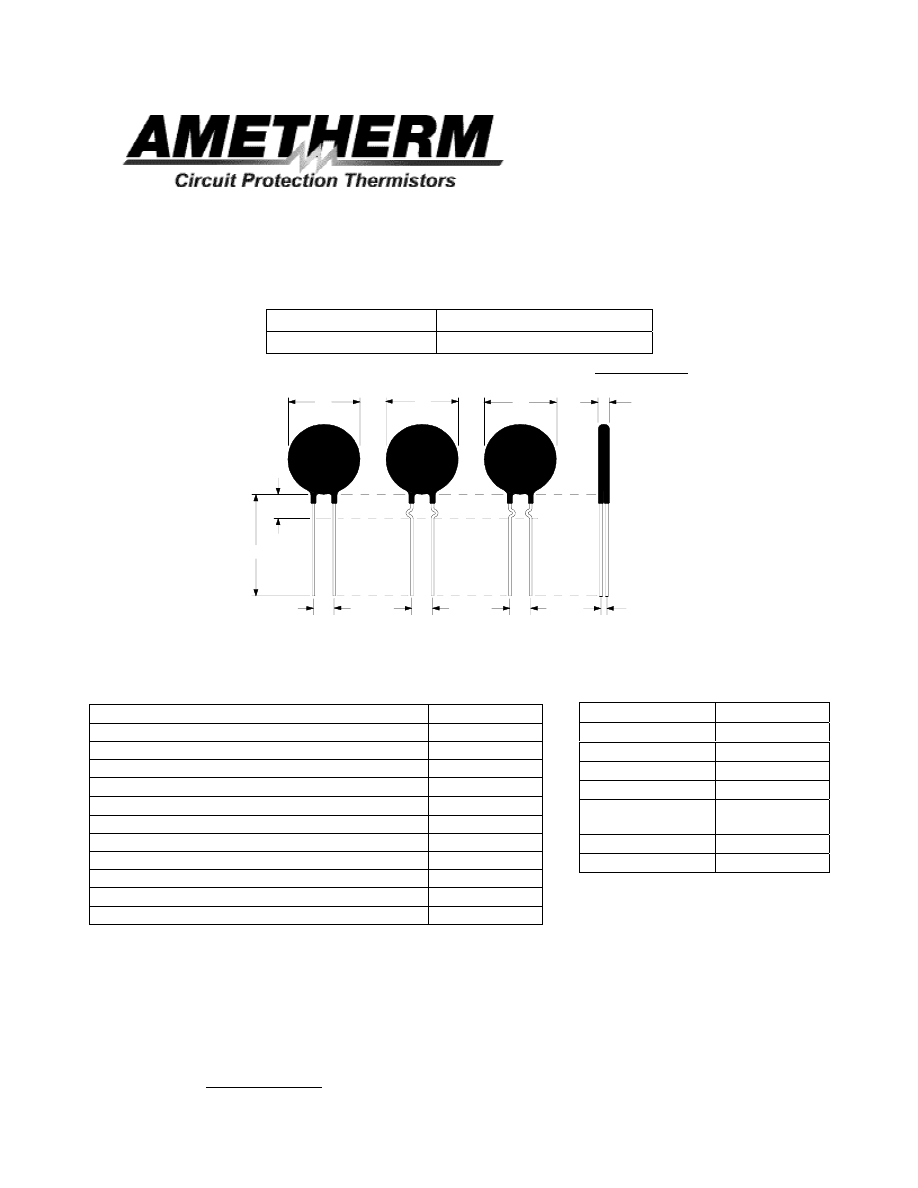

DATA SHEET



Ametherm, Inc

.  3111 N. Deer Run Road #4 Carson City, NV  89701

Telephone: (800) 808-2434   (775) 884-2434     Fax:  (775) 884-0670



www.ametherm.com



Part Number: SL08 22101





Ordering Different Lead Types:








For example: to order an inside kinked lead use part number SL08 22101

-A

























Electrical

Specifications:





Mechanical

Specifications:

















CSA File #: CA 118061











             Revision Date: March 19, 2003

Inside Kinked Leads

Use

-A

 after Ametherm’s part #

Outside Kinked Leads

Not Available

Resistance @ 25°C

220.0

Ω



±

 25%

Max Steady State Current Up to 65°C

1.0 A

Max Recommended Energy Rating (Joules)

7.0 J

Actual Failure Point of Instantaneous Energy (Joules)

20.0 J

Resistance @ 100% of Max Current

1.90

Ω



Resistance @ 50% of Max Current

4.14

Ω



Body Temperature @ 100% Current Rating

152 °C

Dissipation Constant

9.0mW/°C

Thermal Time Constant

20 seconds

Material Type

“M”

Max Recommended Capacitance @ 120 VAC

450

µ

F

Max Operating Temperature

150°C

D

8.0

±

 0.5 mm

T

4.0

±

 0.5 mm

Lead Diameter

0.5

±

 0.1 mm

S

6.4

±

 2.0 mm

L

38.0

±

 3.0 mm

Straight Leads
Coating Run Down

5.0

±

 1.0 mm

B

11.5

±

 3.50 mm

C

1.50

±

 0.2 mm

L

OUTSIDE

KINKED LEADS

S

STRAIGHT

LEADS

B

INSIDE

KINKED LEADS

S

S

D

D

D

C

T
