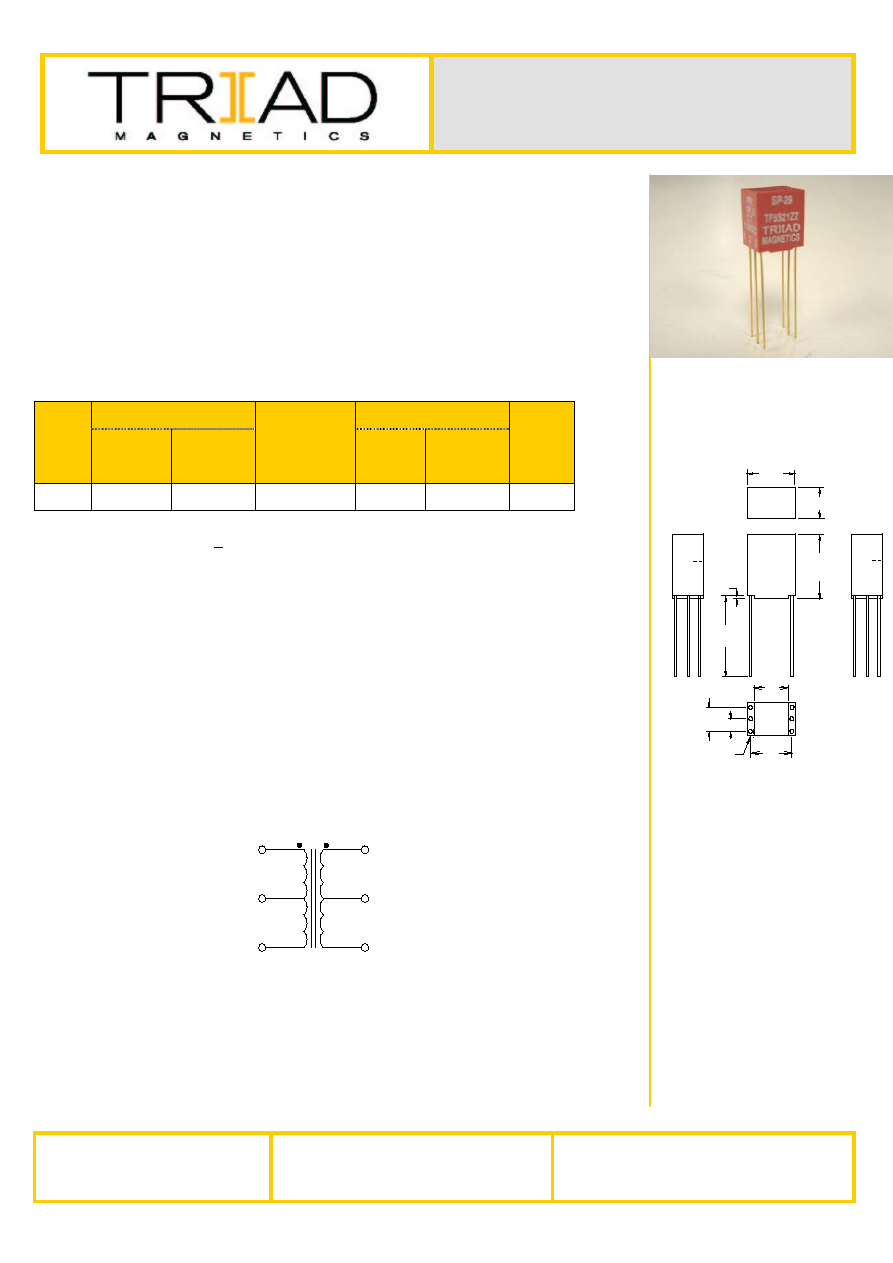

Audio



Transformer  MIL-T-27E



High Reliability

 :

“Red Spec”



Series





Web: www.TriadMagnetics.com
Phone 951-277-0757
Fax 951-277-2757

460 Harley Knox Blvd.
Perris, California  92571

Publish Date: June 3, 2016



1

2

3

4

5

6

CT

CT

50 MW

PRI Z

SEC Z

10K OHM

500 OHM

.200

.100

.750

MIN.

.020

.465

MAX.

.310

MAX.

.410

MAX.

1 2

3

TF5S21ZZ

TRIAD

4 5 6

.200

.300

PRI

C.T.

C

SEC

C.T.

50 MW

C

TAB, AT PIN #1

10K

1 MADC

SP-29

500

MAGNETICS

SP- 29



Description:


Triad’s high reliability audio transformers provide the durability and precision required
in today’s demanding designs. These transformers are available for a wide variety of
applications.



Electrical Specifications (@25C)


Power

level

(mW)

Matching Impedance

Max. Ma DC

Unbalance

in Primary

DC Resistance (

Ω)

Overall

Turns

Ratio

Primary

Secondary

Primary  Secondary

50

10,000 CT

500 CT

1.0

1,050.0

80

4.47:1.0



Frequency Response:

  + 2.0 DB, at 300 Hz to 100K Hz




Pri-Sec Hipot test (Pri-Sec):

 1,000 VRMS for 1 sec.




Working voltage:

  150VDC





Construction:


  Plug-in terminals are precision spaced to provide fixed mounting centers.
  Epoxy molded case includes a .020” recess for ease of solder inspection.
  Leads are made of high strength Nickel alloy, gold plated and are
.020” in diameter.













RoHS Compliance:

 As of manufacturing date February 2005, all standard products

meet the requirements of 2011/65/EU, known as the RoHS initiative.





*Upon printing, this document is considered “uncontrolled”. Please contact Triad
Magnetics website for the most current version.

For soldering and washing

information please see http://www.triadmagnetics.com/faq.html
