Fuses

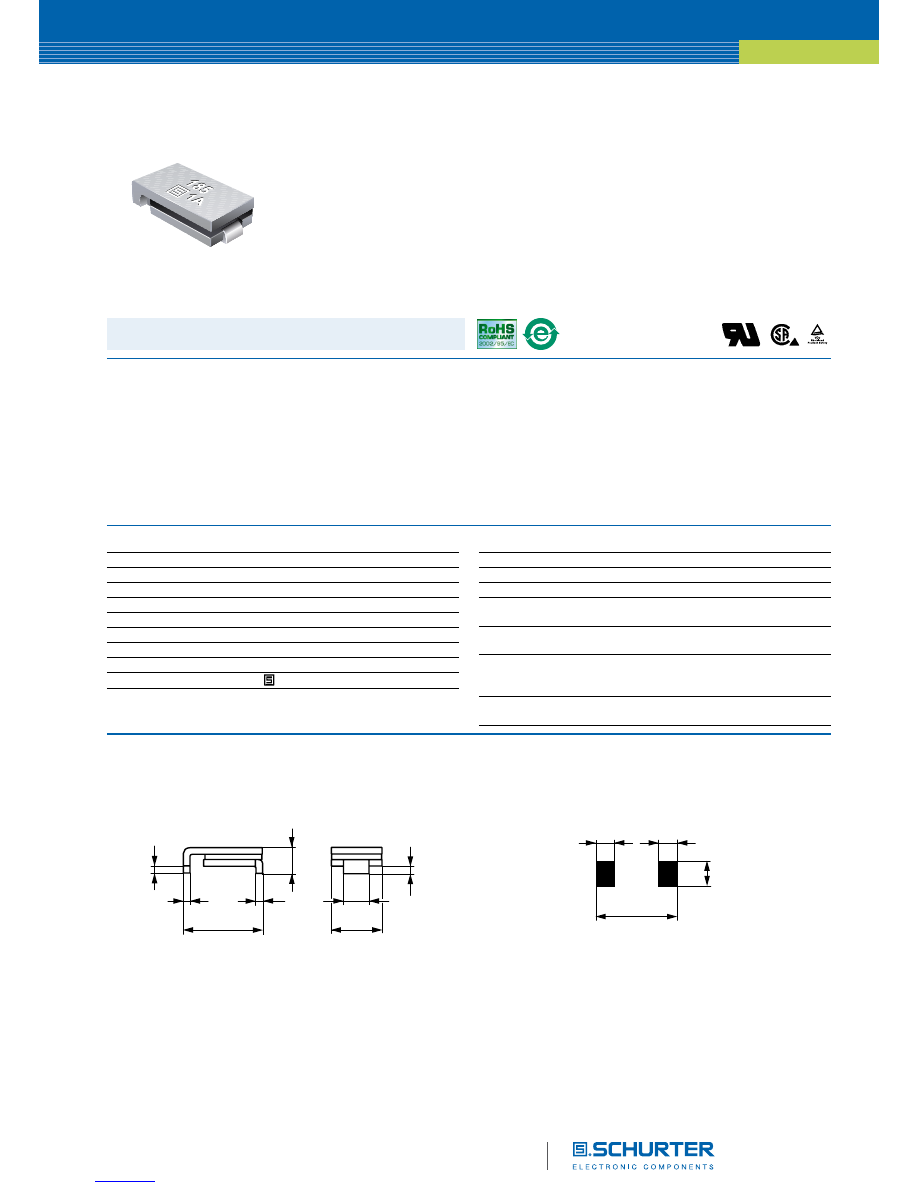

Surface Mount Fuse, PTC, 2029 or 3425 footprint, 60 VDC



6.0 - 60.0 VDC · 0.3 - 2.6 A

Description

- Directly solderable on printed circuit boards

Standards

- UL 1434
- CSA C22.2 no. 0, TIL no. CA-3A

Approvals

- UL File Number: E172175

Applications

- Computer & Peripherals
- General electronics
- Automotive applications

References

General Product Information

Time-Current Curves see last page

Packaging Details

Weblinks

Approvals

,

RoHS

,

CHINA-RoHS

,

e-Store

,

SCHURTER-Stock-Check

,

Distributor-Stock-Check

Technical Data

V max

6.0 - 60.0 VDC

I max

40 - 100 A

I hold

0.3 - 2.6 A

Fastening

PCB,SMT

Allowable Operation Temp.

-40 °C to 85 °C

Material: Terminals

Tin-Plated Brass

Weight

0.4 g

Storage Conditions

0 °C to 40 °C, max. 70% r.h.

Product Marking

, I hold, Date code



Soldering Methods

Reflow

Solderability

245 °C / 3 sec

Resistance to Soldering Heat

260 °C / 10 sec

Passing Aging

+85 °C, 1000 Hours -> +/- 5% Typical
Resistance Change

Humidity Aging

+85 °C, 85% r.h., 7 Days -> +/- 5% Ty-
pical Resistance Change

Thermal Shock

MIL-STD-202, Method 107 (+125 °C to
-55 °C, 10 Cycles) -> +/- 15% Typical
Resistance Change

Vibration

MIL-STD-883C, Method 2007.1, Test
Condition A

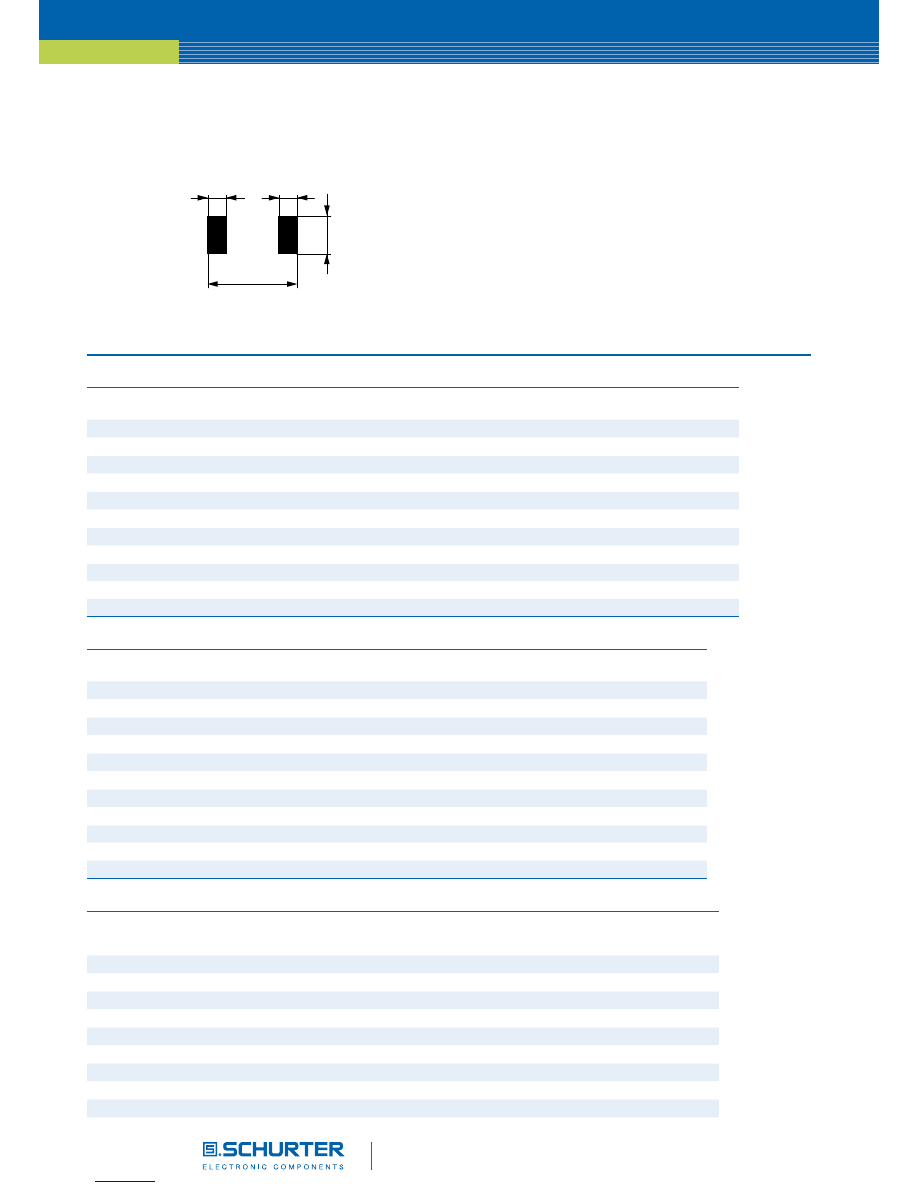

Dimensions



A

C

E

F

D

H

B

G

9.7

2.3

2.3

3.1

Solder pads PFSM.030.2 - PFSM.125.2 and PFSM.260.2

Downloaded from

DatasheetLib.com



         - datasheet search engine



Schurter_PFSM-html.html
background image

Resettable fuses

PFSM

www.schurter.com/pg0_

Fuses

10.7

4.6

2.3

2.3

Solder pads PFSM.150.2 and PFSM.200.2

Dimensions

A min
[mm]

A max
[mm]

B max
[mm]

C max
[mm]

D min
[mm]

D max
[mm]

E min
[mm]

E max
[mm]

F min
[mm]

F max
[mm]

G min
[mm]

G max
[mm]

H min
[mm]

Order Number

6.73

7.98

3.18

5.44

0.56

0.71

0.56

0.71

2.16

2.41

0.66

1.37

0.43

PFSM.030.2

6.73

7.98

3.18

5.44

0.56

0.71

0.56

0.71

2.16

2.41

0.66

1.37

0.43

PFSM.050.2

6.73

7.98

3.18

5.44

0.56

0.71

0.56

0.71

2.16

2.41

0.66

1.37

0.43

PFSM.075.2

6.73

7.98

3

5.44

0.56

0.71

0.56

0.71

2.16

2.41

0.66

1.37

0.43

PFSM.100.2

6.73

7.98

3

5.44

0.56

0.71

0.56

0.71

2.16

2.41

0.66

1.37

0.43

PFSM.100.33.2

6.73

7.98

3

5.44

0.56

0.71

0.56

0.71

2.16

2.41

0.66

1.37

0.43

PFSM.125.2

8

9.5

3

6.71

0.56

0.71

0.56

0.71

3.68

3.94

0.66

1.37

0.43

PFSM.150.2

8

9.5

3

6.71

0.56

0.71

0.56

0.71

3.68

3.94

0.66

1.37

0.43

PFSM.150.33.2

8

9.5

3

6.71

0.56

0.71

0.56

0.71

3.68

3.94

0.66

1.37

0.43

PFSM.200.2

Distributor-Stock-Check

 |

SCHURTER-Stock-Check

 |

e-Store

8

9.5

3

6.71

0.56

0.71

0.56

0.71

3.68

3.94

0.66

1.37

0.43

PFSM.250.2

6.73

7.98

3

5.44

0.56

0.71

0.56

0.71

2.16

2.41

0.66

1.37

0.43

PFSM.260.2

Thermal Derating Chart Ihold [A]

-40 °C

-0 °C

0 °C

3 °C

40 °C

50 °C

60 °C

70 °C

85 °C

Order Number

0.45

0.4

0.35

0.3

0.25

0.23

0.2

0.17

0.14

PFSM.030.2

0.76

0.67

0.59

0.5

0.42

0.38

0.33

0.29

0.23

PFSM.050.2

1.13

1.01

0.88

0.75

0.62

0.56

0.5

0.44

0.34

PFSM.075.2

1.66

1.47

1.29

1.1

0.91

0.83

0.73

0.64

0.5

PFSM.100.2

1.66

1.47

1.29

1.1

0.91

0.83

0.73

0.64

0.5

PFSM.100.33.2

1.89

1.68

1.46

1.25

1.04

0.94

0.83

0.73

0.56

PFSM.125.2

2.27

2.01

1.76

1.5

1.25

1.13

0.99

0.87

0.68

PFSM.150.2

2.27

2.01

1.76

1.5

1.25

1.13

0.99

0.87

0.68

PFSM.150.33.2

3.02

2.68

2.34

2

1.66

1.5

1.32

1.16

0.9

PFSM.200.2

Distributor-Stock-Check

 |

SCHURTER-Stock-Check

 |

e-Store

3.78

3.35

2.93

2.5

2.08

1.88

1.65

1.45

1.13

PFSM.250.2

3.64

3.25

2.91

2.6

2.26

2.08

1.95

1.74

1.48

PFSM.260.2

Electrical Characteristics at 3 °C

V max [VDC]

I max [A]

I hold [A]

I trip [A]

R initial min
[

W

]

R hour max
[

W

]

Max Time to
trip [A]

Max Time to
Trip [s]

Tripped Power
Dissipation [W]

Order Number

60.0

40

0.3

0.6

0.9

4.8

1.5

3

1.70

PFSM.030.2

60.0

40

0.5

1

0.35

1.4

2.5

4

1.70

PFSM.050.2

30.0

80

0.75

1.5

0.23

1

8

0.3

1.70

PFSM.075.2

30.0

80

1.1

2.2

0.12

0.48

8

0.5

1.70

PFSM.100.2

33.0

40

1.1

2.2

0.12

0.41

8

0.5

1.70

PFSM.100.33.2

15.0

100

1.25

2.5

0.07

0.25

8

2

1.70

PFSM.125.2

15.0

100

1.5

3

0.06

0.25

8

5

1.90

PFSM.150.2

33.0

40

1.5

3

0.06

0.23

8

5

1.90

PFSM.150.33.2

15.0

100

2

4

0.045

0.125

8

12

1.90

PFSM.200.2

Distributor-Stock-Check

 |

SCHURTER-Stock-Check

 |

e-Store

Downloaded from

DatasheetLib.com



         - datasheet search engine



Schurter_PFSM-html.html
background image

3

Resettable fuses

PFSM

www.schurter.com/pg0_

Fuses

15.0

100

2.5

5

0.024

0.085

8

25

1.90

PFSM.250.2

6.0

100

2.6

5.2

0.025

0.075

8

20

1.70

PFSM.260.2

Packaging Unit

PFSM.030.2 - PFSM.125.2 Blister Tape 36 cm Reel (2000 pcs.)
PFSM.150.2 - PFSM.250.2 Blister Tape 36 cm Reel (1500 pcs.)
PFSM.260.2 Blister Tape 36 cm Reel (2000 pcs.)

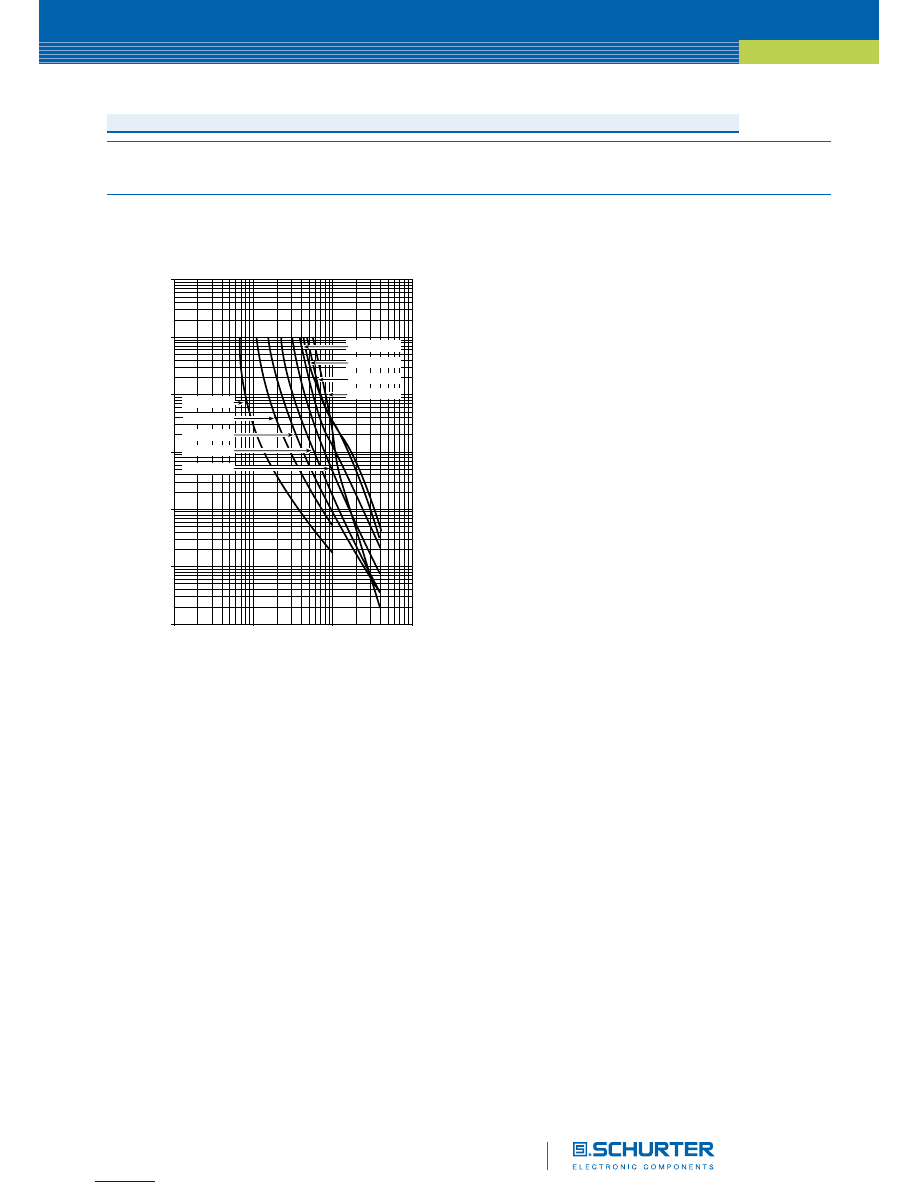

Time-Current Curves



Time

 to

 T

rip

 in

 Seconds

1

0.001

0.01

0.1

10

100

1000

0.1

10

1

100

PFSM.075.2

PFSM.100.2

PFSM.125.2

PFSM.050.2

PFSM.030.2

PFSM.250.2

PFSM.200.2

PFSM.150.2

PFSM.260.2

Fault Current in Amperes
