DATA SHEET



DS706-00062-0v01-E

610-PRE20110422E


FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.3

32-bit ARM

TM

 Cortex

TM

-M3 based Microcontroller







MB9B320T Series

MB9BF329S/T, MB9BF328S/T





DESCRIPTION

The MB9B320T Series are highly integrated 32-bit microcontrollers dedicated for embedded controllers
with low-power consumption mode and competitive cost.

These series are based on the ARM Cortex-M3 Processor with on-chip Flash memory and SRAM, and have
peripheral functions such as various timers, ADCs, DACs and Communication Interfaces (USB, UART,
CSIO, I

2

C, LIN).

The products which are described in this data sheet are placed into TYPE12 product categories in "FM3
Family PERIPHERAL MANUAL".

Note: ARM and Cortex are the trademarks of ARM Limited in the EU and other countries.















FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.3

MB9B320T Series









FEATURES



  32-bit ARM Cortex-M3 Core





Processor version: r2p1





Up to 60 MHz Frequency Operation





Integrated Nested Vectored Interrupt Controller (NVIC): 1 NMI (non-maskable interrupt) and
48 peripheral interrupts and 16 priority levels





24-bit System timer (Sys Tick): System timer for OS task management





  On-chip Memories

[Flash memory]





Dual operation Flash memory





Main area:





Up to 1.5Mbytes(1008Kbytes(ROM0) + 512Kbytes(ROM1) of Upper bank and 16Kbytes(ROM0)
of Lower bank.)





Work area





  64 Kbytes(ROM1) of Lower bank





Read cycle: 0 wait-cycle





Security function for code protection



[SRAM]

This Series on-chip SRAM is composed of two independent SRAM (SRAM0, SRAM1). SRAM0 is
connected to I-code bus or D-code bus of Cortex-M3 core. SRAM1 is connected to System bus.





SRAM0: Up to 96 Kbytes





SRAM1: Up to 96 Kbytes





  External Bus Interface





Supports SRAM, NOR NAND Flash memory device





Up to 8 chip selects





8/16-bit Data width





Up to 25-bit Address bit





Supports Address/Data multiplex





Supports external RDY function





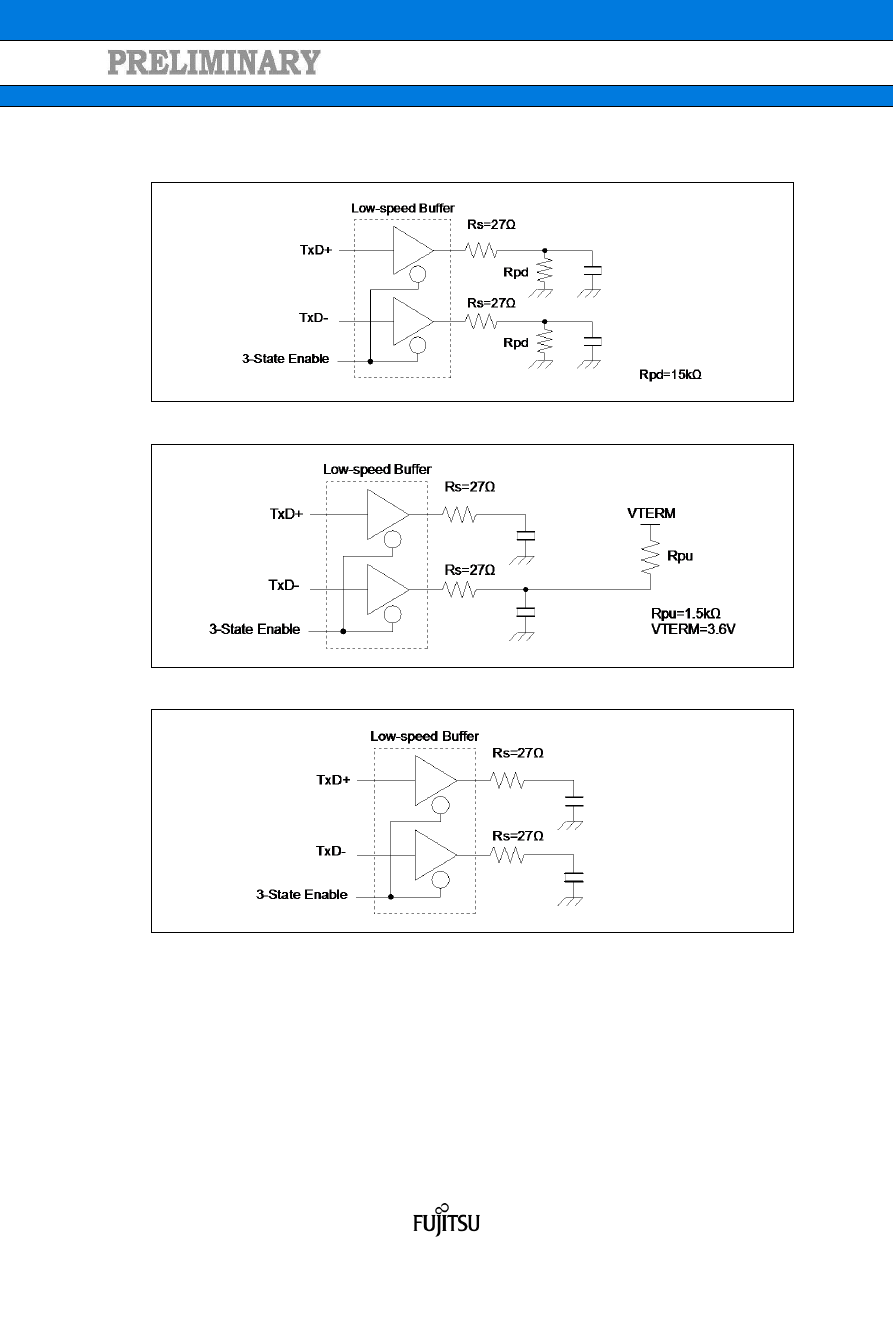

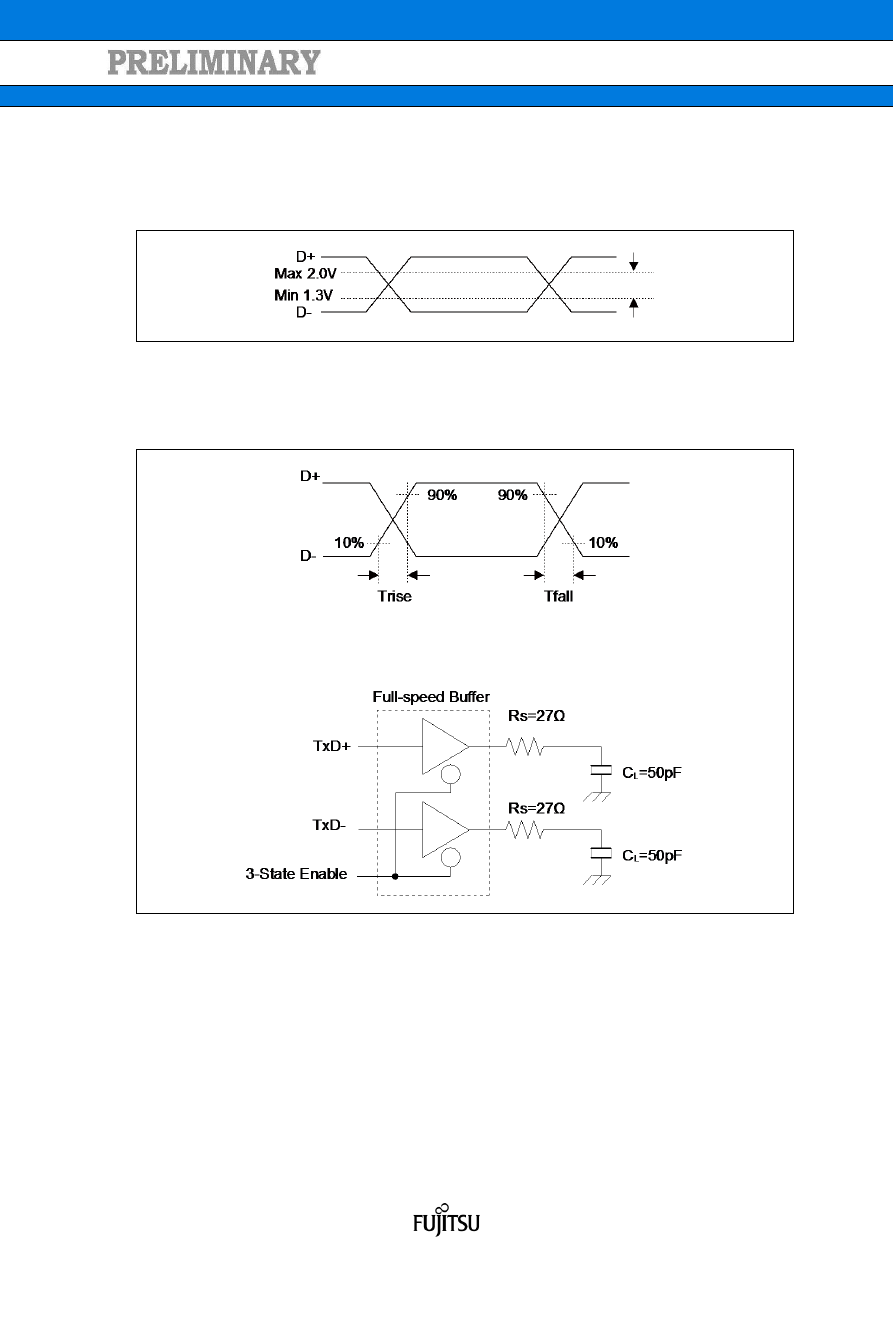

  USB Interface

The USB interface is composed of Function and Host.

[USB function]





USB2.0 Full-Speed supported





Max 6 EndPoint supported





EndPoint 0 is control transfer





EndPoint 1, 2 can select Bulk-transfer, Interrupt-transfer or Isochronous-transfer





EndPoint 3 to 5 can select Bulk-transfer or Interrupt-transfer





EndPoint 1 to 5 are comprised of Double Buffers.





The size of each EndPoint is as follows.





EndPoint 0, 2 to 5:64 bytes





EndPoint 1: 256 bytes

[USB host]





USB2.0 Full/Low-speed supported





Bulk-transfer, interrupt-transfer and Isochronous-transfer support





USB Device connected/dis-connected automatic detection





Automatic processing of the IN/OUT token handshake packet





Max 256-byte packet-length supported





Wake-up function supported



DS706-00062-0v01-E

2










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.3

MB9B320T Series









  Multi-function Serial Interface (Max 16channels)





4 channels with 16steps×9-bit FIFO





Operation mode is selectable from the followings for each channel.





UART





CSIO





LIN





I

2

C

[UART]





Full duplex double buffer





Selection with or without parity supported





Built-in dedicated baud rate generator





External clock available as a serial clock





Hardware Flow control: Automatically control the transmission/reception by CTS/RTS (only ch.4)





Various error detection functions available (parity errors, framing errors, and overrun errors)

[CSIO]





Full duplex double buffer





Built-in dedicated baud rate generator





Overrun error detection function available

[LIN]





LIN protocol Rev.2.1 supported





Full duplex double buffer





Master/Slave mode supported





LIN break field generation (can be changed to 13 to 16-bit length)





LIN break delimiter generation (can be changed to 1 to 4-bit length)





Various error detection functions available (parity errors, framing errors, and overrun errors)

  [I

2

C]

Standard - mode (Max 100kbps) / Fast - mode (Max 400kbps) supported





  DMA Controller (8channels)

The DMA Controller has an independent bus from the CPU, so CPU and DMA Controller can process
simultaneously.





8 independently configured and operated channels





Transfer can be started by software or request from the built-in peripherals





Transfer address area: 32-bit (4 Gbytes)





Transfer mode: Block transfer/Burst transfer/Demand transfer





Transfer data type: byte/half-word/word





Transfer block count: 1 to 16





Number of transfers: 1 to 65536





  A/D Converter (Max 24channels)

[12-bit A/D Converter]





Successive Approximation type





Built-in 2units





Conversion time: 2.0μs @ 2.7V to 5.5V





Priority conversion available (priority at 2levels)





Scanning conversion mode





Built-in FIFO for conversion data storage (for SCAN conversion: 16steps, for Priority conversion:

4steps)



3

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.3

MB9B320T Series







  D/A Converter (Max 2channels)





R-2R type





10-bit resolution



  Base Timer (Max 16channels)

Operation mode is selectable from the followings for each channel.





16-bit PWM timer





16-bit PPG timer





16/32-bit reload timer





16/32-bit PWC timer





  General-Purpose I/O Port

This series can use its pins as general-purpose I/O ports when they are not used for external bus or
peripherals. Moreover, the port relocate function is built in. It can set which I/O port the peripheral function
can be allocated to.





Capable of pull-up control per pin





Capable of reading pin level directly





Built-in the port relocate function





Up to 154 high-speed general-purpose I/O Ports@176pin Package





Some ports are 5V tolerant.

See "



LIST OF PIN FUNCTIONS" and "



I/O CIRCUIT TYPE" to confirm the corresponding pins.





  Dual Timer (32/16-bit Down Counter)

The Dual Timer consists of two programmable 32/16-bit down counters.
Operation mode is selectable from the followings for each channel.





Free-running





Periodic (=Reload)





One-shot





  Quadrature Position/Revolution Counter (QPRC) (Max 2channels)

The Quadrature Position/Revolution Counter (QPRC) is used to measure the position of the position
encoder. Moreover, it is possible to use as the up/down counter.





The detection edge of the three external event input pins AIN, BIN and ZIN is configurable.





16-bit position counter





16-bit revolution counter





Two 16-bit compare registers





  HDMI-CEC/Remote Control Reception (Up to 2channels)





HDMI-CEC transmission





Header block automatic transmission by judging Signal free





Generating status interrupt by detecting Arbitration lost





Generating START, EOM, ACK automatically to output CEC transmission by setting 1 byte data





Generating transmission status interrupt when transmitting 1 block (1 byte data and EOM/ACK)





HDMI-CEC reception





Automatic ACK reply function available





Line error detection function available





Remote control reception





4 bytes reception buffer





Repeat code detection function available



DS706-00062-0v01-E

4










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.3

MB9B320T Series







  Multi-function Timer

The Multi-function timer is composed of the following blocks.





16-bit free-run timer × 3ch./unit





Input capture × 4ch./unit





Output compare × 6ch./unit





A/D activation compare × 3ch./unit





Waveform generator × 3ch./unit





16-bit PPG timer × 3ch./unit


The following function can be used to achieve the motor control.





PWM signal output function





DC chopper waveform output function





Dead time function





Input capture function





A/D convertor activate function





DTIF (Motor emergency stop) interrupt function





  Real-time clock (RTC)

The Real-time clock can count Year/Month/Day/Hour/Minute/Second/A day of the week from 01 to 99.





The interrupt function with specifying date and time (Year/Month/Day/Hour/Minute/Second/A day of

the week.) is available. This function is also available by specifying only Year, Month, Day, Hour or
Minute.





Timer interrupt function after set time or each set time.





Capable of rewriting the time with continuing the time count.





Leap year automatic count is available.





  Watch Counter

The Watch counter is used for wake up from sleep and timer mode.

Interval timer: up to 64s (Max) @ Sub Clock : 32.768 kHz



  External Interrupt Controller Unit





Up to 32 external interrupt input pins @ 176pin Package





Include one non-maskable interrupt (NMI) input pin





  Watchdog Timer (2channels)

A watchdog timer can generate interrupts or a reset when a time-out value is reached.

This series consists of two different watchdogs, a "Hardware" watchdog and a "Software" watchdog.

The "Hardware" watchdog timer is clocked by the built-in low-speed CR oscillator. Therefore, the
"Hardware" watchdog is active in any low-power consumption modes except RTC, STOP, Deep standby
RTC, Deep standby STOP modes.





  CRC (Cyclic Redundancy Check) Accelerator

The CRC accelerator calculates the CRC which has a heavy software processing load, and achieves a
reduction of the integrity check processing load for reception data and storage.

CCITT CRC16 and IEEE-802.3 CRC32 are supported.





CCITT CRC16 Generator Polynomial: 0x1021





IEEE-802.3 CRC32 Generator Polynomial: 0x04C11DB7



5

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.3

MB9B320T Series







  Clock and Reset

[Clocks]

Selectable from five clock sources (2 external oscillators, 2 built-in CR oscillators, and Main PLL).





Main Clock



: 4 MHz to 48 MHz





Sub Clock



: 32.768 kHz





Built-in high-speed CR Clock

: 4 MHz





Built-in low-speed CR Clock

: 100 kHz





Main PLL Clock

[Resets]





Reset requests from INITX pin





Power-on reset





Software reset





Watchdog timers reset





Low-voltage detection reset





Clock Super Visor reset





  Clock Super Visor (CSV)

Clocks generated by built-in CR oscillators are used to supervise abnormality of the external clocks.





If external clock failure (clock stop) is detected, reset is asserted.





If external frequency anomaly is detected, interrupt or reset is asserted.





  Low-Voltage Detector (LVD)

This Series includes 2-stage monitoring of voltage on the VCC pins. When the voltage falls below the
voltage that has been set, Low-Voltage Detector generates an interrupt or reset.





LVD1: error reporting via interrupt





LVD2: auto-reset operation





  Low-Power Consumption Mode

Six low-power consumption modes supported.





SLEEP





TIMER





RTC





STOP





Deep standby RTC (selectable between keeping the value of RAM and not)





Deep standby STOP (selectable between keeping the value of RAM and not)





  Debug

・

Serial Wire JTAG Debug Port (SWJ-DP)

・

Embedded Trace Macrocell (ETM)





  Unique ID

Unique value of the device (41-bit) is set.





  Power Supply

Wide range voltage : VCC

= 2.7V to 5.5V



: USBVCC  = 3.0V to 3.6V (when USB is used)





= 2.7V to 5.5V (when GPIO is used)



DS706-00062-0v01-E

6










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.3

MB9B320T Series









PRODUCT LINEUP



  Memory size

Product name

MB9BF328S/T

MB9BF329S/T

On-chip
Flash
memory

Main area

1 Mbytes



1.5 Mbytes



Work area

64 Kbytes



64 Kbytes



On-chip
SRAM

SRAM0

80 Kbytes



96 Kbytes



SRAM1

80 Kbytes



96 Kbytes



Total

160 Kbytes



192 Kbytes







  Function

Product name

MB9BF328S
MB9BF329S

MB9BF328T
MB9BF329T

Pin count

144

176/192

CPU



Cortex-M3

Freq.

60 MHz

Power supply voltage range

2.7V to 5.5V

USB2.0 (Function/Host)

1ch.

DMAC

8ch.

External Bus Interface

Addr: 25 bit (Max)

R/Wdata : 8/16 bit (Max)

CS: 8 (Max)

SRAM , NOR Flash memory , NAND Flash memory

Multi-function Serial Interface
(UART/CSIO/LIN/I

2

C)

16ch. (Max)

Base Timer
(PWC/Reload timer/PWM/PPG)

16ch. (Max)

MF-
Timer

A/D activation
compare

3ch.

1 unit

Input capture

4ch.

Free-run timer

3ch.

Output compare

6ch.

Waveform
generator

3ch.

PPG

3ch.

QPRC

1ch.(Max)

2ch. (Max)

Dual Timer

1 unit

HDMI-CEC/ Remote Control
Reception

2ch. (Max)

Real-Time Clock

1 unit

Watch Counter

1 unit

CRC Accelerator

Yes

Watchdog timer

1ch. (SW) + 1ch. (HW)

External Interrupts

32pins (Max) + NMI × 1

I/O ports

122pins (Max)

154pins (Max)

12-bit A/D converter

24ch. (2 units)

10-bit D/A converter

2ch. (Max)

CSV (Clock Super Visor)

Yes

LVD (Low-Voltage Detector)

2ch.

Built-in CR

High-speed

4 MHz (± 2%)



Low-speed

100 kHz (Typ)

Debug Function

SWJ-DP / ETM

Unique ID

Yes



7

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.3

MB9B320T Series





Note: All signals of the peripheral function in each product cannot be allocated by limiting the pins of package.

It is necessary to use the port relocate function of the I/O port according to your function use.

DS706-00062-0v01-E

8










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.3

MB9B320T Series









PACKAGES

Product name

Package

MB9BF328S
MB9BF329S

MB9BF328T
MB9BF329T

LQFP: FPT-144P-M08 (0.5mm pitch)





-



LQFP: FPT-176P-M07 (0.5mm pitch)

-



BGA:  BGA-192P-M06 (0.8mm pitch)

-







: Supported


Note: See "



PACKAGE DIMENSIONS" for detailed information on each package.




9

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









PIN ASSIGNMENT



 FPT-176P-M07



(TOP VIEW)



VSS

P81/UDP0

P80/UDM0

USBVCC

PF5/SCK6_2/IGTRG0_1/INT08_0/WKUP3/CEC1_0

PF4/SOT6_2/TIOB06_0/INT07_0

PF3/SIN6_2/TIOA06_0/INT06_0

P60/SIN5_0/TIOA02_2/INT15_1/WKUP5/MAD20_0

P61/UHCONX/SOT5_0/TIOB02_2/MAD19_0

P62/ADTG_3/SCK5_0/MAD18_0

PD3/TIOB03_2/MAD17_0

PD2/SIN4_0/TIOA03_2/INT00_2/MAD16_0

PD1/SOT4_0/TIOB14_0/INT31_1/MAD15_0

PD0/SCK4_0/TIOB10_2/INT30_1/MAD14_0

PCF/CTS4_0/TIOB08_2/MAD13_0

PCE/RTS4_0/TIOB06_1/MAD12_0

PCD/MAD11_0

PCC/MAD10_0

PCB/MAD09_0

VSS

VCC

PCA/SCK15_0/MAD08_0

PC9/SOT15_0/MAD07_0

PC8/SIN15_0/MAD06_0

PC7/CROUT_1/RTCCO_0/SUBOUT_0/MAD05_0

PC6/SCK14_0/TIOA14_0/MAD04_0

PC5/SOT14_0/TIOA10_2/MAD03_0

PC4/SIN14_0/TIOA08_2/CEC0_1/MAD02_0

PC3/TIOA06_1/MAD01_0

PC2/SCK13_0/MAD00_0

PC1/DA1_0/SOT13_0/MCSX4_0

PC0/DA0_0/SIN13_0/MCSX5_0

P95/TIOB13_0/INT27_0

P94/SCK5_1/TIOB12_0/INT26_0

P93/SOT5_1/TIOB11_0

P92/SIN5_1/TIOB10_0

P91/TIOB09_0/INT31_0

P90/TIOB08_0/INT30_0

P04/TDO/SWO

P03/TMS/SWDIO

P02/TDI

P01/TCK/SWCLK

P00/TRSTX

VCC

176

175

174

173

172

171

170

169

168

167

166

165

164

163

162

161

160

159

158

157

156

155

154

153

152

151

150

149

148

147

146

145

144

143

142

141

140

139

138

137

136

135

134

133

VCC

1

132

VSS

PA0/SIN8_0/TIOA08_0/MAD21_0

2

131

VCC

PA1/SOT8_0/TIOA09_0/MAD22_0

3

130

P83/MCSX6_0

PA2/SCK8_0/TIOA10_0/MAD23_0

4

129

P82/MCSX7_0

PA3/SIN9_0/TIOA11_0/MAD24_0

5

128

PF6/NMIX/WKUP0

PA4/SOT9_0/TIOA12_0/INT03_0

6

127

P20/AIN1_1/INT05_0/CROUT_0

PA5/SCK9_0/TIOA13_0/INT10_2

7

126

P21/SIN0_0/BIN1_1/INT06_1

P05/TRACED0/SIN4_2/TIOA05_2/INT00_1

8

125

P22/AN23/SOT0_0/ZIN1_1/TIOB07_1

P06/TRACED1/SOT4_2/TIOB05_2/INT01_1

9

124

P23/AN22/SCK0_0/RTO00_1/TIOA07_1

P07/TRACED2/ADTG_0/SCK4_2

10

123

P24/AN21/SIN2_1/RTO01_1/INT01_2

P08/TRACED3/CTS4_2/TIOA00_2

11

122

P25/AN20/SOT2_1/RTO02_1

P09/TRACECLK/RTS4_2/TIOB00_2

12

121

P26/AN19/SCK2_1/RTO03_1

P50/SIN3_1/AIN0_2/INT00_0/MOEX_0

13

120

P27/AN18/SCK12_0/RTO04_1/INT02_2

P51/SOT3_1/BIN0_2/INT01_0/MWEX_0

14

119

P28/AN17/ADTG_4/SOT12_0/RTO05_1/INT09_0

P52/SCK3_1/ZIN0_2/INT02_0/MDQM0_0

15

118

P29/AN16/SIN12_0

P53/SIN6_0/TIOA01_2/INT07_2/MDQM1_0

16

117

AVRH

P54/SOT6_0/TIOB01_2/MALE_0

17

116

AVRL

P55/ADTG_1/SCK6_0/MRDY_0

18

115

AVSS

P56/SIN1_0/TIOA09_2/INT08_2/CEC1_1/MNALE_0

19

114

AVCC

P57/SOT1_0/TIOB09_2/INT16_1/MNCLE_0

20

113

PB7/TIOB12_1/INT23_0

P58/SCK1_0/TIOA11_2/INT17_1/MNWEX_0

21

112

PB6/SCK0_2/TIOA12_1/INT22_0

P59/SIN7_0/TIOB11_2/INT09_2/MNREX_0

22

111

PB5/SOT0_2/TIOB11_1/INT21_0

P5A/SOT7_0/TIOA13_1/INT18_1/MCSX0_0

23

110

PB4/SIN0_2/TIOA11_1/INT20_0

P5B/SCK7_0/TIOB13_1/INT19_1/MCSX1_0

24

109

PB3/TIOB10_1/INT19_0

P5C/TIOA06_2/INT28_0

25

108

PB2/SCK7_2/TIOA10_1/INT18_0

P5D/TIOB06_2/INT29_0

26

107

PB1/SOT7_2/TIOB09_1/INT17_0

VSS

27

106

PB0/SIN7_2/TIOA09_1/INT16_0

P30/AIN0_0/TIOB00_1/INT03_2/WKUP4

28

105

P1F/AN15/ADTG_5/FRCK0_1/TIOB15_2/INT29_1

P31/SCK6_1/BIN0_0/TIOB01_1/INT04_2

29

104

P1E/AN14/RTS4_1/DTTI0X_1/TIOA15_2/INT28_1

P32/SOT6_1/ZIN0_0/TIOB02_1/INT05_2

30

103

P1D/AN13/CTS4_1/IC03_1/TIOB14_2/INT27_1

P33/ADTG_6/SIN6_1/TIOB03_1/INT04_0

31

102

P1C/AN12/SCK4_1/IC02_1/TIOA14_2/INT26_1

P34/FRCK0_0/TIOB04_1

32

101

P1B/AN11/SOT4_1/IC01_1/TIOB13_2/INT25_1

P35/IC03_0/TIOB05_1/INT08_1

33

100

P1A/AN10/SIN4_1/IC00_1/TIOA13_2/INT05_1

P36/SIN5_2/IC02_0/TIOA12_2/INT09_1

34

99

P19/AN09/SCK2_2/INT22_1

P37/SOT5_2/IC01_0/TIOB12_2/INT10_1

35

98

P18/AN08/SOT2_2/INT21_1

P38/SCK5_2/IC00_0/INT11_1

36

97

P17/AN07/SIN2_2/INT04_1

P39/ADTG_2/DTTI0X_0/RTCCO_2/SUBOUT_2

37

96

P16/AN06/SCK0_1/INT20_1

P3A/RTO00_0/TIOA00_1

38

95

P15/AN05/SOT0_1/IC03_2

P3B/RTO01_0/TIOA01_1

39

94

P14/AN04/SIN0_1/IC02_2/INT03_1

P3C/RTO02_0/TIOA02_1

40

93

P13/AN03/SCK1_1/IC01_2/RTCCO_1/SUBOUT_1

P3D/RTO03_0/TIOA03_1

41

92

P12/AN02/SOT1_1/IC00_2

P3E/RTO04_0/TIOA04_1

42

91

P11/AN01/SIN1_1/FRCK0_2/INT02_1/WKUP1

P3F/RTO05_0/TIOA05_1

43

90

P10/AN00

VSS

44

89

VCC

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

VCC

P40/SIN10_0/TIOA00_0/INT12_1/MCSX2_0

P41/SOT10_0/TIOA01_0/INT13_1/MCSX3_0

P42/SCK10_0/TIOA02_0/MCLKOUT_0

P43/ADTG_7/SIN11_0/TIOA03_0

P44/SOT11_0/TIOA04_0

P45/SCK11_0/TIOA05_0

C

VSS

VCC

P46/X0A

P47/X1A

INITX

P48/SIN3_2/INT14_1

P49/SOT3_2/AIN0_1/TIOB00_0

P4A/SCK3_2/BIN0_1/TIOB01_0/MADATA00_0

P4B/IGTRG0_0/ZIN0_1/TIOB02_0/MADATA01_0

P4C/SCK7_1/AIN1_2/TIOB03_0/MADATA02_0

P4D/SOT7_1/BIN1_2/TIOB04_0/MADATA03_0

P4E/SIN7_1/ZIN1_2/TIOB05_0/INT06_2/MADATA04_0

P70/TIOA04_2/MADATA05_0

P71/TIOB04_2/INT13_2/MADATA06_0

P72/SIN2_0/INT14_2/WKUP2/MADATA07_0

P73/SOT2_0/INT15_2/MADATA08_0

P74/SCK2_0/MADATA09_0

P75/ADTG_8/SIN3_0/INT07_1/MADATA10_0

P76/SOT3_0/TIOA07_2/INT11_2/MADATA11_0

P77/SCK3_0/TIOB07_2/INT12_2/MADATA12_0

P78/AIN1_0/TIOA15_0/MADATA13_0

P79/BIN1_0/TIOB15_0/INT23_1/MADATA14_0

P7A/ZIN1_0/INT24_1/MADATA15_0

P7B/TIOB07_0/INT10_0

P7C/TIOA07_0/INT11_0

P7D/TIOA14_1/INT12_0

P7E/TIOB14_1/INT24_0

P7F/TIOA15_1/INT25_0

PF0/SIN1_2/TIOB15_1/INT13_0/CEC0_0

PF1/SOT1_2/TIOA08_1/INT14_0

PF2/SCK1_2/TIOB08_1/INT15_0

PE0/MD1

MD0

PE2/X0

PE3/X1

VSS

LQFP - 176







<Note>

The number after the underscore ("_") in pin names such as XXX_1 and XXX_2 indicates the relocated
port number. For these pins, there are multiple pins that provide the same function for the same channel.
Use the extended port function register (EPFR) to select the pin.



DS706-00062-0v01-E

10










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









 FPT-144P-M08



(TOP VIEW)



VSS

P81/UDP0

P80/UDM0

USBVCC

PF5/IGTRG0_1/INT08_0/WKUP3/CEC1_0

P60/SIN5_0/TIOA02_2/INT15_1/WKUP5/MAD20_0

P61/UHCONX/SOT5_0/TIOB02_2/MAD19_0

P62/ADTG_3/SCK5_0/MAD18_0

PD3/TIOB03_2/MAD17_0

PD2/SIN4_0/TIOA03_2/INT00_2/MAD16_0

PD1/SOT4_0/TIOB14_0/INT31_1/MAD15_0

PD0/SCK4_0/TIOB10_2/INT30_1/MAD14_0

PCF/CTS4_0/TIOB08_2/MAD13_0

PCE/RTS4_0/TIOB06_1/MAD12_0

PCD/MAD11_0

PCC/MAD10_0

PCB/MAD09_0

VSS

VCC

PCA/SCK15_0/MAD08_0

PC9/SOT15_0/MAD07_0

PC8/SIN15_0/MAD06_0

PC7/CROUT_1/RTCCO_0/SUBOUT_0/MAD05_0

PC6/SCK14_0/TIOA14_0/MAD04_0

PC5/SOT14_0/TIOA10_2/MAD03_0

PC4/SIN14_0/TIOA08_2/CEC0_1/MAD02_0

PC3/TIOA06_1/MAD01_0

PC2/SCK13_0/MAD00_0

PC1/DA1_0/SOT13_0/MCSX4_0

PC0/DA0_0/SIN13_0/MCSX5_0

P04/TDO/SWO

P03/TMS/SWDIO

P02/TDI

P01/TCK/SWCLK

P00/TRSTX

VCC

144

143

142

141

140

139

138

137

136

135

134

133

132

131

130

129

128

127

126

125

124

123

122

121

120

119

118

117

116

115

114

113

112

111

110

109

VCC

1

108

VSS

PA0/SIN8_0/TIOA08_0/MAD21_0

2

107

VCC

PA1/SOT8_0/TIOA09_0/MAD22_0

3

106

P83/MCSX6_0

PA2/SCK8_0/TIOA10_0/MAD23_0

4

105

P82/MCSX7_0

PA3/SIN9_0/TIOA11_0/MAD24_0

5

104

PF6/NMIX/WKUP0

PA4/SOT9_0/TIOA12_0/INT03_0

6

103

P20/AIN1_1/INT05_0/CROUT_0

PA5/SCK9_0/TIOA13_0/INT10_2

7

102

P21/SIN0_0/BIN1_1/INT06_1

P05/TRACED0/SIN4_2/TIOA05_2/INT00_1

8

101

P22/AN23/SOT0_0/ZIN1_1/TIOB07_1

P06/TRACED1/SOT4_2/TIOB05_2/INT01_1

9

100

P23/AN22/SCK0_0/RTO00_1/TIOA07_1

P07/TRACED2/ADTG_0/SCK4_2

10

99

P24/AN21/SIN2_1/RTO01_1/INT01_2

P08/TRACED3/CTS4_2/TIOA00_2

11

98

P25/AN20/SOT2_1/RTO02_1

P09/TRACECLK/RTS4_2/TIOB00_2

12

97

P26/AN19/SCK2_1/RTO03_1

P50/SIN3_1/AIN0_2/INT00_0/MOEX_0

13

96

P27/AN18/SCK12_0/RTO04_1/INT02_2

P51/SOT3_1/BIN0_2/INT01_0/MWEX_0

14

95

P28/AN17/ADTG_4/SOT12_0/RTO05_1/INT09_0

P52/SCK3_1/ZIN0_2/INT02_0/MDQM0_0

15

94

P29/AN16/SIN12_0

P53/SIN6_0/TIOA01_2/INT07_2/MDQM1_0

16

93

AVRH

P54/SOT6_0/TIOB01_2/MALE_0

17

92

AVRL

P55/ADTG_1/SCK6_0/MRDY_0

18

91

AVSS

P56/SIN1_0/TIOA09_2/INT08_2/CEC1_1/MNALE_0

19

90

AVCC

P57/SOT1_0/TIOB09_2/INT16_1/MNCLE_0

20

89

P1F/AN15/ADTG_5/FRCK0_1/TIOB15_2/INT29_1

P58/SCK1_0/TIOA11_2/INT17_1/MNWEX_0

21

88

P1E/AN14/RTS4_1/DTTI0X_1/TIOA15_2/INT28_1

P59/SIN7_0/TIOB11_2/INT09_2/MNREX_0

22

87

P1D/AN13/CTS4_1/IC03_1/TIOB14_2/INT27_1

P5A/SOT7_0/TIOA13_1/INT18_1/MCSX0_0

23

86

P1C/AN12/SCK4_1/IC02_1/TIOA14_2/INT26_1

P5B/SCK7_0/TIOB13_1/INT19_1/MCSX1_0

24

85

P1B/AN11/SOT4_1/IC01_1/TIOB13_2/INT25_1

VSS

25

84

P1A/AN10/SIN4_1/IC00_1/TIOA13_2/INT05_1

P36/SIN5_2/IC02_0/TIOA12_2/INT09_1

26

83

P19/AN09/SCK2_2/INT22_1

P37/SOT5_2/IC01_0/TIOB12_2/INT10_1

27

82

P18/AN08/SOT2_2/INT21_1

P38/SCK5_2/IC00_0/INT11_1

28

81

P17/AN07/SIN2_2/INT04_1

P39/ADTG_2/DTTI0X_0/RTCCO_2/SUBOUT_2

29

80

P16/AN06/SCK0_1/INT20_1

P3A/RTO00_0/TIOA00_1

30

79

P15/AN05/SOT0_1/IC03_2

P3B/RTO01_0/TIOA01_1

31

78

P14/AN04/SIN0_1/IC02_2/INT03_1

P3C/RTO02_0/TIOA02_1

32

77

P13/AN03/SCK1_1/IC01_2/RTCCO_1/SUBOUT_1

P3D/RTO03_0/TIOA03_1

33

76

P12/AN02/SOT1_1/IC00_2

P3E/RTO04_0/TIOA04_1

34

75

P11/AN01/SIN1_1/FRCK0_2/INT02_1/WKUP1

P3F/RTO05_0/TIOA05_1

35

74

P10/AN00

VSS

36

73

VCC

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

VCC

P40/SIN10_0/TIOA00_0/INT12_1/MCSX2_0

P41/SOT10_0/TIOA01_0/INT13_1/MCSX3_0

P42/SCK10_0/TIOA02_0/MCLKOUT_0

P43/ADTG_7/SIN11_0/TIOA03_0

P44/SOT11_0/TIOA04_0

P45/SCK11_0/TIOA05_0

C

VSS

VCC

P46/X0A

P47/X1A

INITX

P48/SIN3_2/INT14_1

P49/SOT3_2/AIN0_1/TIOB00_0

P4A/SCK3_2/BIN0_1/TIOB01_0/MADATA00_0

P4B/IGTRG0_0/ZIN0_1/TIOB02_0/MADATA01_0

P4C/SCK7_1/AIN1_2/TIOB03_0/MADATA02_0

P4D/SOT7_1/BIN1_2/TIOB04_0/MADATA03_0

P4E/SIN7_1/ZIN1_2/TIOB05_0/INT06_2/MADATA04_0

P70/TIOA04_2/MADATA05_0

P71/TIOB04_2/INT13_2/MADATA06_0

P72/SIN2_0/INT14_2/WKUP2/MADATA07_0

P73/SOT2_0/INT15_2/MADATA08_0

P74/SCK2_0/MADATA09_0

P75/ADTG_8/SIN3_0/INT07_1/MADATA10_0

P76/SOT3_0/TIOA07_2/INT11_2/MADATA11_0

P77/SCK3_0/TIOB07_2/INT12_2/MADATA12_0

P78/AIN1_0/TIOA15_0/MADATA13_0

P79/BIN1_0/TIOB15_0/INT23_1/MADATA14_0

P7A/ZIN1_0/INT24_1/MADATA15_0

PE0/MD1

MD0

PE2/X0

PE3/X1

VSS

LQFP - 144







<Note>

The number after the underscore ("_") in pin names such as XXX_1 and XXX_2 indicates the relocated
port number. For these pins, there are multiple pins that provide the same function for the same channel.
Use the extended port function register (EPFR) to select the pin.





11

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







 BGA-192P-M06



(TOP VIEW)



1

2

3

4

5

6

7

8

9

10

11

12

13

14

A

UDP0

UDM0

USB
VCC

VSS

PCD

PCB

VSS

VCC

PC8

VSS

TCK

VCC

B

VSS

PA0

PF5

PF3

P61

PD1

PCA

PC1

P95

P92

TDO

TMS

TRSTX

VSS

C

VCC

PA1

PA2

PF4

P60

PD2

PCC

PC5

PC0

P93

P90

TDI

PF6

VCC

D

PA5

PA4

P05

P06

PA3

PD3

PCE

PC6

PC2

P94

P91

P21

P20

P83

E

VSS

P07

P08

P09

P50

P62

PCF

PC7

PC3

P25

P24

P23

P22

P82

F

P51

P52

P53

P54

P55

P56

PD0

PC9

PC4

P29

P28

P27

P26

AVRH

G

VSS

P57

P58

P59

P5A

P5B

VSS

VSS

PB7

PB6

PB5

PB4

PB3

AVRL

H

P5C

P5D

P30

P31

P32

P33

VSS

VSS

P1F

P1E

PB2

PB1

PB0

AVSS

J

VSS

P37

P36

P35

P34

P70

VSS

P76

P1D

P1C

P1B

P1A

P19

AVCC

K

P38

P39

P3A

P3B

P4A

P4E

VSS

P74

P7B

P7F

P18

P16

P15

P17

L

P3C

P3D

P3E

P43

P49

P4D

VSS

P73

P7A

P7E

P14

P13

P12

VSS

M

VSS

P3F

P42

P44

P48

P4C

VSS

P72

P79

PF0

PF2

P11

P10

VCC

N

VCC

P40

P41

P45

INITX

P4B

VSS

P71

P78

P7D

PF1

MD0

MD1

VSS

P

C

VSS

VCC

X0A

X1A

VSS

P75

P77

P7C

VSS

X0

X1







<Note>

The number after the underscore ("_") in pin names such as XXX_1 and XXX_2 indicates the relocated
port number. For these pins, there are multiple pins that provide the same function for the same channel.
Use the extended port function register (EPFR) to select the pin.





DS706-00062-0v01-E

12










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series













LIST OF PIN FUNCTIONS





List of pin numbers

The number after the underscore ("_") in pin names such as XXX_1 and XXX_2 indicates the relocated
port number. For these pins, there are multiple pins that provide the same function for the same channel.
Use the extended port function register (EPFR) to select the pin.







Pin No

Pin Name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

1

1

C1

VCC

-

2

2

B2

PA0

I*

J

SIN8_0

TIOA08_0
MAD21_0

3

3

C2

PA1

I*

J

SOT8_0

TIOA09_0
MAD22_0

4

4

C3

PA2

I*

J

SCK8_0

TIOA10_0
MAD23_0

5

5

D5

PA3

I*

J

SIN9_0

TIOA11_0
MAD24_0

6

6

D2

PA4

I*

K

SOT9_0

TIOA12_0

INT03_0

7

7

D1

PA5

I*

K

SCK9_0

TIOA13_0

INT10_2

8

8

D3

P05

E

Q

TRACED0

SIN4_2

TIOA05_2

INT00_1

9

9

D4

P06

E

Q

TRACED1

SOT4_2

TIOB05_2

INT01_1

13

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin No

Pin Name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

10

10

E2

P07

E

P

TRACED2

ADTG_0

SCK4_2

11

11

E3

P08

E

P

TRACED3

CTS4_2

TIOA00_2

12

12

E4

P09

E

P

TRACECLK

RTS4_2

TIOB00_2

13

13

E5

P50

E

K

SIN3_1

AIN0_2

INT00_0

MOEX_0

14

14

F1

P51

E

K

SOT3_1

BIN0_2

INT01_0

MWEX_0

15

15

F2

P52

E

K

SCK3_1

ZIN0_2

INT02_0

MDQM0_0

DS706-00062-0v01-E

14










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series











Pin No

Pin Name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

16

16

F3

P53

E

K

SIN6_0

TIOA01_2

INT07_2

MDQM1_0

17

17

F4

P54

E

J

SOT6_0

TIOB01_2

MALE_0

18

18

F5

P55

E

J

ADTG_1

SCK6_0

MRDY_0

19

19

F6

P56

I*

S

SIN1_0

TIOA09_2

INT08_2

CEC1_1

MNALE_0

20

20

G2

P57

I*

K

SOT1_0

TIOB09_2

INT16_1

MNCLE_0

21

21

G3

P58

I*

K

SCK1_0

TIOA11_2

INT17_1

MNWEX_0

22

22

G4

P59

E

K

SIN7_0

TIOB11_2

INT09_2

MNREX_0

15

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

23

23

G5

P5A

E

K

SOT7_0

TIOA13_1

INT18_1

MCSX0_0

24

24

G6

P5B

E

K

SCK7_0

TIOB13_1

INT19_1

MCSX1_0

25

-

H1

P5C

E

K

TIOA06_2

INT28_0

26

-

H2

P5D

E

K

TIOB06_2

INT29_0

27

25

A5

VSS

-

28

-

H3

P30

E

U

AIN0_0

TIOB00_1

INT03_2

WKUP4

29

-

H4

P31

E

K

SCK6_1

BIN0_0

TIOB01_1

INT04_2

30

-

H5

P32

E

K

SOT6_1

ZIN0_0

TIOB02_1

INT05_2

31

-

H6

P33

E

K

ADTG_6

SIN6_1

TIOB03_1

INT04_0

DS706-00062-0v01-E

16










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series











Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

32

-

J5

P34

E

J

FRCK0_0

TIOB04_1

33

-

J4

P35

E

K

IC03_0

TIOB05_1

INT08_1

34

26

J3

P36

E

K

SIN5_2

IC02_0

TIOA12_2

INT09_1

35

27

J2

P37

E

K

SOT5_2

IC01_0

TIOB12_2

INT10_1

36

28

K1

P38

E

K

SCK5_2

IC00_0

INT11_1

37

29

K2

P39

E

J

ADTG_2

DTTI0X_0

RTCCO_2

SUBOUT_2

38

30

K3

P3A

F

J

RTO00_0

TIOA00_1

39

31

K4

P3B

F

J

RTO01_0

TIOA01_1

40

32

L1

P3C

F

J

RTO02_0

TIOA02_1

17

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

41

33

L2

P3D

F

J

RTO03_0

TIOA03_1

42

34

L3

P3E

F

J

RTO04_0

TIOA04_1

43

35

M2

P3F

F

J

RTO05_0

TIOA05_1

44

36

A8

VSS

-

45

37

N1

VCC

-

46

38

N2

P40

E

K

SIN10_0

TIOA00_0

INT12_1

MCSX2_0

47

39

N3

P41

E

K

SOT10_0

TIOA01_0

INT13_1

MCSX3_0

48

40

M3

P42

E

J

SCK10_0

TIOA02_0

MCLKOUT_0

49

41

L4

P43

I*

J

ADTG_7

SIN11_0

TIOA03_0

50

42

M4

P44

I*

J

SOT11_0

TIOA04_0

51

43

N4

P45

I*

J

SCK11_0

TIOA05_0

52

44

P2

C

-

53

45

A11

VSS

-

54

46

P4

VCC

-

55

47

P5

P46

D

F

X0A

56

48

P6

P47

D

G

X1A

57

49

N5

INITX

B

C

58

50

M5

P48

E

K

SIN3_2

INT14_1

DS706-00062-0v01-E

18










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series











Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

59

51

L5

P49

E

J

SOT3_2

AIN0_1

TIOB00_0

60

52

K5

P4A

E

J

SCK3_2

BIN0_1

TIOB01_0

MADATA00_0

61

53

N6

P4B

E

J

IGTRG0_0

ZIN0_1

TIOB02_0

MADATA01_0

62

54

M6

P4C

E

J

SCK7_1

AIN1_2

TIOB03_0

MADATA02_0

63

55

L6

P4D

E

J

SOT7_1

BIN1_2

TIOB04_0

MADATA03_0

64

56

K6

P4E

E

K

SIN7_1
ZIN1_2

TIOB05_0

INT06_2

MADATA04_0

65

57

J6

P70

E

J

TIOA04_2

MADATA05_0

66

58

N8

P71

E

K

TIOB04_2

INT13_2

MADATA06_0

19

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

67

59

M8

P72

E

U

SIN2_0

INT14_2

WKUP2

MADATA07_0

68

60

L8

P73

E

K

SOT2_0

INT15_2

MADATA08_0

69

61

K8

P74

E

J

SCK2_0

MADATA09_0

70

62

P8

P75

E

K

ADTG_8

SIN3_0

INT07_1

MADATA10_0

71

63

J8

P76

E

K

SOT3_0

TIOA07_2

INT11_2

MADATA11_0

72

64

P9

P77

E

K

SCK3_0

TIOB07_2

INT12_2

MADATA12_0

73

65

N9

P78

E

J

AIN1_0

TIOA15_0

MADATA13_0

74

66

M9

P79

E

K

BIN1_0

TIOB15_0

INT23_1

MADATA14_0

-

-

M1

VSS

-

-

-

P3

VSS

-

DS706-00062-0v01-E

20










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series











Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

75

67

L9

P7A

E

K

ZIN1_0

INT24_1

MADATA15_0

76

-

K9

P7B

E

K

TIOB07_0

INT10_0

77

-

P10

P7C

E

K

TIOA07_0

INT11_0

78

-

N10

P7D

E

K

TIOA14_1

INT12_0

79

-

L10

P7E

E

K

TIOB14_1

INT24_0

80

-

K10

P7F

E

K

TIOA15_1

INT25_0

81

-

M10

PF0

I*

S

SIN1_2

TIOB15_1

INT13_0

CEC0_0

82

-

N11

PF1

I*

K

SOT1_2

TIOA08_1

INT14_0

83

-

M11

PF2

I*

K

SCK1_2

TIOB08_1

INT15_0

84

68

N13

PE0

C

E

MD1

85

69

N12

MD0

J

D

86

70

P12

PE2

A

A

X0

87

71

P13

PE3

A

B

X1

88

72

E1

VSS

-

89

73

M14

VCC

-

-

-

P7

VSS

-

-

-

N7

VSS

-







21

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

90

74

M13

P10

G

L

AN00

91

75

M12

P11

G

N

AN01

SIN1_1

FRCK0_2

INT02_1

WKUP1

92

76

L13

P12

G

L

AN02

SOT1_1

IC00_2

93

77

L12

P13

G

L

AN03

SCK1_1

IC01_2

RTCCO_1

SUBOUT_1

94

78

L11

P14

G

M

AN04

SIN0_1

IC02_2

INT03_1

95

79

K13

P15

G

L

AN05

SOT0_1

IC03_2

96

80

K12

P16

G

M

AN06

SCK0_1

INT20_1

97

81

K14

P17

G

M

AN07

SIN2_2

INT04_1

-

-

M7

VSS

-

-

-

L7

VSS

-

-

-

K7

VSS

-

DS706-00062-0v01-E

22










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series











Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

98

82

K11

P18

G

M

AN08

SOT2_2

INT21_1

99

83

J13

P19

G

M

AN09

SCK2_2

INT22_1

100

84

J12

P1A

G

M

AN10

SIN4_1

IC00_1

TIOA13_2

INT05_1

101

85

J11

P1B

G

M

AN11

SOT4_1

IC01_1

TIOB13_2

INT25_1

102

86

J10

P1C

G

M

AN12

SCK4_1

IC02_1

TIOA14_2

INT26_1

103

87

J9

P1D

G

M

AN13

CTS4_1

IC03_1

TIOB14_2

INT27_1

104

88

H10

P1E

G

M

AN14

RTS4_1

DTTI0X_1

TIOA15_2

INT28_1

23

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

105

89

H9

P1F

G

M

AN15

ADTG_5

FRCK0_1

TIOB15_2

INT29_1

106

-

H13

PB0

E

K

SIN7_2

TIOA09_1

INT16_0

107

-

H12

PB1

E

K

SOT7_2

TIOB09_1

INT17_0

108

-

H11

PB2

E

K

SCK7_2

TIOA10_1

INT18_0

109

-

G13

PB3

E

K

TIOB10_1

INT19_0

110

-

G12

PB4

E

K

SIN0_2

TIOA11_1

INT20_0

111

-

G11

PB5

E

K

SOT0_2

TIOB11_1

INT21_0

112

-

G10

PB6

E

K

SCK0_2

TIOA12_1

INT22_0

113

-

G9

PB7

E

K

TIOB12_1

INT23_0

114

90

J14

AVCC

-

115

91

H14

AVSS

-

-

-

J7

VSS

-

-

-

P11

VSS

-

DS706-00062-0v01-E

24










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series











Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

116

92

G14

AVRL

-

117

93

F14

AVRH

-

118

94

F10

P29

G

L

AN16

SIN12_0

119

95

F11

P28

G

M

AN17

ADTG_4

SOT12_0
RTO05_1

INT09_0

120

96

F12

P27

G

M

AN18

SCK12_0
RTO04_1

INT02_2

121

97

F13

P26

G

L

AN19

SCK2_1

RTO03_1

122

98

E10

P25

G

L

AN20

SOT2_1

RTO02_1

123

99

E11

P24

G

M

AN21

SIN2_1

RTO01_1

INT01_2

25

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

124

100

E12

P23

G

L

AN22

SCK0_0

RTO00_1

TIOA07_1

125

101

E13

P22

G

L

AN23

SOT0_0

ZIN1_1

TIOB07_1

126

102

D12

P21

E

K

SIN0_0

BIN1_1

INT06_1

127

103

D13

P20

E

K

AIN1_1

INT05_0

CROUT_0

128

104

C13

PF6

I*

H

NMIX

WKUP0

129

105

E14

P82

E

J

MCSX7_0

130

106

D14

P83

E

J

MCSX6_0

131

107

C14

VCC

-

132

108

G7

VSS

-

133

109

A13

VCC

-

134

110

B13

P00

E

I

TRSTX

135

111

A12

P01

E

I

TCK

SWCLK

136

112

C12

P02

E

I

TDI

137

113

B12

P03

E

I

TMS

SWDIO

138

114

B11

P04

E

I

TDO

SWO

139

-

C11

P90

E

K

TIOB08_0

INT30_0

-

-

N14

VSS

-







DS706-00062-0v01-E

26










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series











Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

140

-

D11

P91

E

K

TIOB09_0

INT31_0

141

-

B10

P92

E

J

SIN5_1

TIOB10_0

142

-

C10

P93

E

J

SOT5_1

TIOB11_0

143

-

D10

P94

E

K

SCK5_1

TIOB12_0

INT26_0

144

-

B9

P95

E

K

TIOB13_0

INT27_0

145

115

C9

PC0

H

O

DA0_0

SIN13_0

MCSX5_0

146

116

B8

PC1

H

O

DA1_0

SOT13_0

MCSX4_0

147

117

D9

PC2

E

J

SCK13_0

MAD00_0

148

118

E9

PC3

E

J

TIOA06_1
MAD01_0

149

119

F9

PC4

I*

R

SIN14_0

TIOA08_2

CEC0_1

MAD02_0

150

120

C8

PC5

I*

J

SOT14_0

TIOA10_2
MAD03_0

-

-

L14

VSS

-

27

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

151

121

D8

PC6

I*

J

SCK14_0

TIOA14_0
MAD04_0

152

122

E8

PC7

E

J

CROUT_1

RTCCO_0

SUBOUT_0

MAD05_0

153

123

A10

PC8

E

J

SIN15_0

MAD06_0

154

124

F8

PC9

E

J

SOT15_0

MAD07_0

155

125

B7

PCA

E

J

SCK15_0

MAD08_0

156

126

A9

VCC

-

157

127

G8

VSS

-

158

128

A7

PCB

E

J

MAD09_0

159

129

C7

PCC

E

J

MAD10_0

160

130

A6

PCD

E

J

MAD11_0

161

131

D7

PCE

E

J

RTS4_0

TIOB06_1
MAD12_0

162

132

E7

PCF

E

J

CTS4_0

TIOB08_2
MAD13_0

163

133

F7

PD0

E

K

SCK4_0

TIOB10_2

INT30_1

MAD14_0

164

134

B6

PD1

E

K

SOT4_0

TIOB14_0

INT31_1

MAD15_0

-

-

B14

VSS

-

-

-

H7

VSS

-

-

-

B1

VSS

-

-

-

G1

VSS

-

DS706-00062-0v01-E

28










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series












Pin No

Pin name

I/O circuit

type

Pin state

type

LQFP-176

LQFP-144

BGA-192

165

135

C6

PD2

E

K

SIN4_0

TIOA03_2

INT00_2

MAD16_0

166

136

D6

PD3

E

J

TIOB03_2
MAD17_0

167

137

E6

P62

E

J

ADTG_3

SCK5_0

MAD18_0

168

138

B5

P61

E

J

UHCONX

SOT5_0

TIOB02_2
MAD19_0

169

139

C5

P60

E

U

SIN5_0

TIOA02_2

INT15_1

WKUP5

MAD20_0

170

-

B4

PF3

I*

K

SIN6_2

TIOA06_0

INT06_0

171

-

C4

PF4

I*

K

SOT6_2

TIOB06_0

INT07_0

172

140

B3

PF5

I*

T

IGTRG0_1

INT08_0

WKUP3
CEC1_0

-

SCK6_2

173

141

A4

USBVCC

-

174

142

A3

P80

K

V

UDM0

175

143

A2

P81

K

V

UDP0

176

144

H8

VSS

-

-

-

J1

VSS

-

*

: 5V tolerant I/O





29

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









List of pin functions

The number after the underscore ("_") in pin names such as XXX_1 and XXX_2 indicates the relocated port
number. For these pins, there are multiple pins that provide the same function for the same channel. Use the
extended port function register (EPFR) to select the pin.



Pin

function



Pin name



Function description



Pin No

LQFP-176

  LQFP-144 BGA-192

ADC

ADTG_0

A/D converter external trigger input
pin

10

10

E2

ADTG_1

18

18

F5

ADTG_2

37

29

K2

ADTG_3

167

137

E6

ADTG_4

119

95

F11

ADTG_5

105

89

H9

ADTG_6

31

-

H6

ADTG_7

49

41

L4

ADTG_8

70

62

P8

AN00

A/D converter analog input pin.
ANxx describes ADC ch.xx.

90

74

M13

AN01

91

75

M12

AN02

92

76

L13

AN03

93

77

L12

AN04

94

78

L11

AN05

95

79

K13

AN06

96

80

K12

AN07

97

81

K14

AN08

98

82

K11

AN09

99

83

J13

AN10

100

84

J12

AN11

101

85

J11

AN12

102

86

J10

AN13

103

87

J9

AN14

104

88

H10

AN15

105

89

H9

AN16

118

94

F10

AN17

119

95

F11

AN18

120

96

F12

AN19

121

97

F13

AN20

122

98

E10

AN21

123

99

E11

AN22

124

100

E12

AN23

125

101

E13



DS706-00062-0v01-E

30










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin

function



Pin name



Function description



Pin No

LQFP-176

 LQFP-144 BGA-192

Base Timer

0

TIOA00_0

Base timer ch.0 TIOA pin

46

38

N2

TIOA00_1

38

30

K3

TIOA00_2

11

11

E3

TIOB00_0

Base timer ch.0 TIOB pin

59

51

L5

TIOB00_1

28

-

H3

TIOB00_2

12

12

E4

Base Timer

1

TIOA01_0

Base timer ch.1 TIOA pin

47

39

N3

TIOA01_1

39

31

K4

TIOA01_2

16

16

F3

TIOB01_0

Base timer ch.1 TIOB pin

60

52

K5

TIOB01_1

29

-

H4

TIOB01_2

17

17

F4

Base Timer

2

TIOA02_0

Base timer ch.2 TIOA pin

48

40

M3

TIOA02_1

40

32

L1

TIOA02_2

169

139

C5

TIOB02_0

Base timer ch.2 TIOB pin

61

53

N6

TIOB02_1

30

-

H5

TIOB02_2

168

138

B5

Base Timer

3

TIOA03_0

Base timer ch.3 TIOA pin

49

41

L4

TIOA03_1

41

33

L2

TIOA03_2

165

135

C6

TIOB03_0

Base timer ch.3 TIOB pin

62

54

M6

TIOB03_1

31

-

H6

TIOB03_2

166

136

D6

Base Timer

4

TIOA04_0

Base timer ch.4 TIOA pin

50

42

M4

TIOA04_1

42

34

L3

TIOA04_2

65

57

J6

TIOB04_0

Base timer ch.4 TIOB pin

63

55

L6

TIOB04_1

32

-

J5

TIOB04_2

66

58

N8

Base Timer

5

TIOA05_0

Base timer ch.5 TIOA pin

51

43

N4

TIOA05_1

43

35

M2

TIOA05_2

8

8

D3

TIOB05_0

Base timer ch.5 TIOB pin

64

56

K6

TIOB05_1

33

-

J4

TIOB05_2

9

9

D4

Base Timer

6

TIOA06_0

Base timer ch.6 TIOA pin

170

-

B4

TIOA06_1

148

118

E9

TIOA06_2

25

-

H1

TIOB06_0

Base timer ch.6 TIOB pin

171

-

C4

TIOB06_1

161

131

D7

TIOB06_2

26

-

H2



31

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







Pin

function



Pin name



Function description



Pin No

LQFP-176

  LQFP-144 BGA-192

Base Timer

7

TIOA07_0

Base timer ch.7 TIOA pin

77

-

P10

TIOA07_1

124

100

E12

TIOA07_2

71

63

J8

TIOB07_0

Base timer ch.7 TIOB pin

76

-

K9

TIOB07_1

125

101

E13

TIOB07_2

72

64

P9

Base Timer

8

TIOA08_0

Base timer ch.8 TIOA pin

2

2

B2

TIOA08_1

82

-

N11

TIOA08_2

149

119

F9

TIOB08_0

Base timer ch.8 TIOB pin

139

-

C11

TIOB08_1

83

-

M11

TIOB08_2

162

132

E7

Base Timer

9

TIOA09_0

Base timer ch.9 TIOA pin

3

3

C2

TIOA09_1

106

-

H13

TIOA09_2

19

19

F6

TIOB09_0

Base timer ch.9 TIOB pin

140

-

D11

TIOB09_1

107

-

H12

TIOB09_2

20

20

G2

Base Timer

10

TIOA10_0

Base timer ch.10 TIOA pin

4

4

C3

TIOA10_1

108

-

H11

TIOA10_2

150

120

C8

TIOB10_0

Base timer ch.10 TIOB pin

141

-

B10

TIOB10_1

109

-

G13

TIOB10_2

163

133

F7

Base Timer

11

TIOA11_0

Base timer ch.11 TIOA pin

5

5

D5

TIOA11_1

110

-

G12

TIOA11_2

21

21

G3

TIOB11_0

Base timer ch.11 TIOB pin

142

-

C10

TIOB11_1

111

-

G11

TIOB11_2

22

22

G4

Base Timer

12

TIOA12_0

Base timer ch.12 TIOA pin

6

6

D2

TIOA12_1

112

-

G10

TIOA12_2

34

26

J3

TIOB12_0

Base timer ch.12 TIOB pin

143

-

D10

TIOB12_1

113

-

G9

TIOB12_2

35

27

J2

Base Timer

13

TIOA13_0

Base timer ch.13 TIOA pin

7

7

D1

TIOA13_1

23

23

G5

TIOA13_2

100

84

J12

TIOB13_0

Base timer ch.13 TIOB pin

144

-

B9

TIOB13_1

24

24

G6

TIOB13_2

101

85

J11



DS706-00062-0v01-E

32










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin

function



Pin name



Function description



Pin No

LQFP-176

  LQFP-144 BGA-192

Base Timer

14

TIOA14_0

Base timer ch.14 TIOA pin

151

121

D8

TIOA14_1

78

-

N10

TIOA14_2

102

86

J10

TIOB14_0

Base timer ch.14 TIOB pin

164

134

B6

TIOB14_1

79

-

L10

TIOB14_2

103

87

J9

Base Timer

15

TIOA15_0

Base timer ch.15 TIOA pin

73

65

N9

TIOA15_1

80

-

K10

TIOA15_2

104

88

H10

TIOB15_0

Base timer ch.15 TIOB pin

74

66

M9

TIOB15_1

81

-

M10

TIOB15_2

105

89

H9

Debugger

SWCLK

Serial wire debug interface clock input

135

111

A12

SWDIO

Serial wire debug interface data input /
output

137

113

B12

SWO

Serial wire viewer output

138

114

B11

TCK

J-TAG test clock input

135

111

A12

TDI

J-TAG test data input

136

112

C12

TDO

J-TAG debug data output

138

114

B11

TMS

J-TAG test mode state input/output

137

113

B12

TRACECLK

Trace CLK output of ETM

12

12

E4

TRACED0

Trace data output of ETM

8

8

D3

TRACED1

9

9

D4

TRACED2

10

10

E2

TRACED3

11

11

E3

TRSTX

J-TAG test reset Input

134

110

B13



33

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







Pin

function



Pin name



Function description



Pin No

LQFP-176



LQFP-144



BGA-192



External

Bus

MAD00_0

External bus interface address bus

147

117

D9

MAD01_0

148

118

E9

MAD02_0

149

119

F9

MAD03_0

150

120

C8

MAD04_0

151

121

D8

MAD05_0

152

122

E8

MAD06_0

153

123

A10

MAD07_0

154

124

F8

MAD08_0

155

125

B7

MAD09_0

158

128

A7

MAD10_0

159

129

C7

MAD11_0

160

130

A6

MAD12_0

161

131

D7

MAD13_0

162

132

E7

MAD14_0

163

133

F7

MAD15_0

164

134

B6

MAD16_0

165

135

C6

MAD17_0

166

136

D6

MAD18_0

167

137

E6

MAD19_0

168

138

B5

MAD20_0

169

139

C5

MAD21_0

2

2

B2

MAD22_0

3

3

C2

MAD23_0

4

4

C3

MAD24_0

5

5

D5

MCSX0_0

External bus interface chip select
output pin

23

23

G5

MCSX1_0

24

24

G6

MCSX2_0

46

38

N2

MCSX3_0

47

39

N3

MCSX4_0

146

116

B8

MCSX5_0

145

115

C9

MCSX6_0

130

106

D14

MCSX7_0

129

105

E14

MDQM0_0

External bus interface byte mask
signal output

15

15

F2

MDQM1_0

16

16

F3

MOEX_0

External bus interface read enable
signal for SRAM



13

13

E5

MWEX_0

External bus interface write enable
signal for SRAM



14

14

F1



DS706-00062-0v01-E

34










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin

function



Pin name



Function description



Pin No

LQFP-176



LQFP-144



BGA-192



External

Bus

MNALE_0

External bus interface ALE signal to
control NAND Flash output pin

19

19

F6

MNCLE_0

External bus interface CLE signal to
control NAND Flash output pin



20

20

G2

MNREX_0

External bus interface read enable
signal to control NAND Flash

22

22

G4

MNWEX_0

External bus interface write enable
signal to control NAND Flash

21

21

G3

MADATA00_0

External bus interface data bus
(Address / data multiplex bus)

60

52

K5

MADATA01_0

61

53

N6

MADATA02_0

62

54

M6

MADATA03_0

63

55

L6

MADATA04_0

64

56

K6

MADATA05_0

65

57

J6

MADATA06_0

66

58

N8

MADATA07_0

67

59

M8

MADATA08_0

68

60

L8

MADATA09_0

69

61

K8

MADATA10_0

70

62

P8

MADATA11_0

71

63

J8

MADATA12_0

72

64

P9

MADATA13_0

73

65

N9

MADATA14_0

74

66

M9

MADATA15_0

75

67

L9

MALE_0

External bus interface Address Latch
enable output signal for multiplex



17

17

F4

MRDY_0

External bus interface external RDY
input signal



18

18

F5

MCLKOUT_0

External bus interface external clock
output



48

40

M3



35

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







Pin

function



Pin name



Function description



Pin No

LQFP-176



LQFP-144



BGA-192



External

Interrupt

INT00_0

External interrupt request 00 input
pin

13

13

E5

INT00_1

8

8

D3

INT00_2

165

135

C6

INT01_0

External interrupt request 01 input
pin

14

14

F1

INT01_1

9

9

D4

INT01_2

123

99

E11

INT02_0

External interrupt request 02 input
pin

15

15

F2

INT02_1

91

75

M12

INT02_2

120

96

F12

INT03_0

External interrupt request 03 input
pin

6

6

D2

INT03_1

94

78

L11

INT03_2

28

-

H3

INT04_0

External interrupt request 04 input
pin

31

-

H6

INT04_1

97

81

K14

INT04_2

29

-

H4

INT05_0

External interrupt request 05 input
pin

127

103

D13

INT05_1

100

84

J12

INT05_2

30

-

H5

INT06_0

External interrupt request 06 input
pin

170

-

B4

INT06_1

126

102

D12

INT06_2

64

56

K6

INT07_0

External interrupt request 07 input
pin

171

-

C4

INT07_1

70

62

P8

INT07_2

16

16

F3

INT08_0

External interrupt request 08 input
pin

172

140

B3

INT08_1

33

-

J4

INT08_2

19

19

F6

INT09_0

External interrupt request 09 input
pin

119

95

F11

INT09_1

34

26

J3

INT09_2

22

22

G4

INT10_0

External interrupt request 10 input
pin

76

-

K9

INT10_1

35

27

J2

INT10_2

7

7

D1

INT11_0

External interrupt request 11 input
pin

77

-

P10

INT11_1

36

28

K1

INT11_2

71

63

J8

INT12_0

External interrupt request 12 input
pin

78

-

N10

INT12_1

46

38

N2

INT12_2

72

64

P9

INT13_0

External interrupt request 13 input
pin

81

-

M10

INT13_1

47

39

N3

INT13_2

66

58

N8

INT14_0

External interrupt request 14 input
pin

82

-

N11

INT14_1

58

50

M5

INT14_2

67

59

M8




DS706-00062-0v01-E

36










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin

function



Pin name



Function description



Pin No

LQFP-176



LQFP-144



BGA-192



External

Interrupt

INT15_0

External interrupt request 15 input
pin

83

-

M11

INT15_1

169

139

C5

INT15_2

68

60

L8

INT16_0

External interrupt request 16 input
pin

106

-

H13

INT16_1

20

20

G2

INT17_0

External interrupt request 17 input
pin

107

-

H12

INT17_1

21

21

G3

INT18_0

External interrupt request 18 input
pin

108

-

H11

INT18_1

23

23

G5

INT19_0

External interrupt request 19 input
pin

109

-

G13

INT19_1

24

24

G6

INT20_0

External interrupt request 20 input
pin

110

-

G12

INT20_1

96

80

K12

INT21_0

External interrupt request 21 input
pin

111

-

G11

INT21_1

98

82

K11

INT22_0

External interrupt request 22 input
pin

112

-

G10

INT22_1

99

83

J13

INT23_0

External interrupt request 23 input
pin

113

-

G9

INT23_1

74

66

M9

INT24_0

External interrupt request 24 input
pin

79

-

L10

INT24_1

75

67

L9

INT25_0

External interrupt request 25 input
pin

80

-

K10

INT25_1

101

85

J11

INT26_0

External interrupt request 26 input
pin

143

-

D10

INT26_1

102

86

J10

INT27_0

External interrupt request 27 input
pin

144

-

B9

INT27_1

103

87

J9

INT28_0

External interrupt request 28 input
pin

25

-

H1

INT28_1

104

88

H10

INT29_0

External interrupt request 29 input
pin

26

-

H2

INT29_1

105

89

H9

INT30_0

External interrupt request 30 input
pin

139

-

C11

INT30_1

163

133

F7

INT31_0

External interrupt request 31 input
pin

140

-

D11

INT31_1

164

134

B6

NMIX

Non-Maskable Interrupt input

128

104

C13



37

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







Pin

function



Pin name



Function description



Pin No

LQFP-176



LQFP-144



BGA-192



GPIO

P00

General-purpose I/O port 0

134

110

B13

P01

135

111

A12

P02

136

112

C12

P03

137

113

B12

P04

138

114

B11

P05

8

8

D3

P06

9

9

D4

P07

10

10

E2

P08

11

11

E3

P09

12

12

E4

P10

General-purpose I/O port 1

90

74

M13

P11

91

75

M12

P12

92

76

L13

P13

93

77

L12

P14

94

78

L11

P15

95

79

K13

P16

96

80

K12

P17

97

81

K14

P18

98

82

K11

P19

99

83

J13

P1A

100

84

J12

P1B

101

85

J11

P1C

102

86

J10

P1D

103

87

J9

P1E

104

88

H10

P1F

105

89

H9

P20

General-purpose I/O port 2

127

103

D13

P21

126

102

D12

P22

125

101

E13

P23

124

100

E12

P24

123

99

E11

P25

122

98

E10

P26

121

97

F13

P27

120

96

F12

P28

119

95

F11

P29

118

94

F10



DS706-00062-0v01-E

38










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin

function



Pin name



Function description



Pin No

LQFP-176



LQFP-144



BGA-192



GPIO

P30

General-purpose I/O port 3

28

-

H3

P31

29

-

H4

P32

30

-

H5

P33

31

-

H6

P34

32

-

J5

P35

33

-

J4

P36

34

26

J3

P37

35

27

J2

P38

36

28

K1

P39

37

29

K2

P3A

38

30

K3

P3B

39

31

K4

P3C

40

32

L1

P3D

41

33

L2

P3E

42

34

L3

P3F

43

35

M2

P40

General-purpose I/O port 4

46

38

N2

P41

47

39

N3

P42

48

40

M3

P43

49

41

L4

P44

50

42

M4

P45

51

43

N4

P46

55

47

P5

P47

56

48

P6

P48

58

50

M5

P49

59

51

L5

P4A

60

52

K5

P4B

61

53

N6

P4C

62

54

M6

P4D

63

55

L6

P4E

64

56

K6

P50

General-purpose I/O port 5

13

13

E5

P51

14

14

F1

P52

15

15

F2

P53

16

16

F3

P54

17

17

F4

P55

18

18

F5

P56

19

19

F6

P57

20

20

G2

P58

21

21

G3

P59

22

22

G4

P5A

23

23

G5

P5B

24

24

G6

P5C

25

-

H1

P5D

26

-

H2



39

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







Pin

function



Pin name



Function description



Pin No

LQFP-176



LQFP-144



BGA-192



GPIO



P60

General-purpose I/O port 6

169

139

C5

P61

168

138

B5

P62

167

137

E6

P70

General-purpose I/O port 7

65

57

J6

P71

66

58

N8

P72

67

59

M8

P73

68

60

L8

P74

69

61

K8

P75

70

62

P8

P76

71

63

J8

P77

72

64

P9

P78

73

65

N9

P79

74

66

M9

P7A

75

67

L9

P7B

76

-

K9

P7C

77

-

P10

P7D

78

-

N10

P7E

79

-

L10

P7F

80

-

K10

P80

General-purpose I/O port 8

174

142

A3

P81

175

143

A2

P82

129

105

E14

P83

130

106

D14

P90

General-purpose I/O port 9

139

-

C11

P91

140

-

D11

P92

141

-

B10

P93

142

-

C10

P94

143

-

D10

P95

144

-

B9

PA0

General-purpose I/O port A

2

2

B2

PA1

3

3

C2

PA2

4

4

C3

PA3

5

5

D5

PA4

6

6

D2

PA5

7

7

D1

PB0

General-purpose I/O port B

106

-

H13

PB1

107

-

H12

PB2

108

-

H11

PB3

109

-

G13

PB4

110

-

G12

PB5

111

-

G11

PB6

112

-

G10

PB7

113

-

G9



DS706-00062-0v01-E

40










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin

function



Pin name



Function description



Pin No

LQFP-176



LQFP-144



BGA-192



GPIO



PC0

General-purpose I/O port C

145

115

C9

PC1

146

116

B8

PC2

147

117

D9

PC3

148

118

E9

PC4

149

119

F9

PC5

150

120

C8

PC6

151

121

D8

PC7

152

122

E8

PC8

153

123

A10

PC9

154

124

F8

PCA

155

125

B7

PCB

158

128

A7

PCC

159

129

C7

PCD

160

130

A6

PCE

161

131

D7

PCF

162

132

E7

PD0

General-purpose I/O port D

163

133

F7

PD1

164

134

B6

PD2

165

135

C6

PD3

166

136

D6

PE0

General-purpose I/O port E

84

68

N13

PE2

86

70

P12

PE3

87

71

P13

PF0

General-purpose I/O port F

*



81

-

M10

PF1

82

-

N11

PF2

83

-

M11

PF3

170

-

B4

PF4

171

-

C4

PF5

172

140

B3

PF6

128

104

C13



41

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







Pin

function



Pin name



Function description



Pin No.

LQFP-176



LQFP-144



BGA-192



Multi

Function

Serial

0

SIN0_0

Multifunction serial interface ch.0
input pin

126

102

D12

SIN0_1

94

78

L11

SIN0_2

110

-

G12

SOT0_0

(SDA0_0)

Multifunction serial interface ch.0
output pin.
This pin operates as SOT0 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SDA0 when it
is used in an I

2

C (operation mode 4).

125

101

E13

SOT0_1

(SDA0_1)

95

79

K13

SOT0_2

(SDA0_2)

111

-

G11

SCK0_0

(SCL0_0)

Multifunction serial interface ch.0
clock I/O pin.
This pin operates as SCK0 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SCL0 when it is
used in an I

2

C (operation mode 4).

124

100

E12

SCK0_1

(SCL0_1)

96

80

K12

SCK0_2

(SCL0_2)

112

-

G10

Multi

Function

Serial

1

SIN1_0

Multifunction serial interface ch.1
input pin

19

19

F6

SIN1_1

91

75

M12

SIN1_2

81

-

M10

SOT1_0

(SDA1_0)

Multifunction serial interface ch.1
output pin.
This pin operates as SOT1 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SDA1 when it
is used in an I

2

C (operation mode 4).

20

20

G2

SOT1_1

(SDA1_1)

92

76

L13

SOT1_2

(SDA1_2)

82

-

N11

SCK1_0

(SCL1_0)

Multifunction serial interface ch.1
clock I/O pin.
This pin operates as SCK1 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SCL1 when it is
used in an I

2

C (operation mode 4).

21

21

G3

SCK1_1

(SCL1_1)

93

77

L12

SCK1_2

(SCL1_2)

83

-

M11



DS706-00062-0v01-E

42










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin

function



Pin name



Function description



Pin No.

LQFP-176



LQFP-144



BGA-192



Multi

Function

Serial

2

SIN2_0

Multifunction serial interface ch.2
input pin

67

59

M8

SIN2_1

123

99

E11

SIN2_2

97

81

K14

SOT2_0

(SDA2_0)

Multifunction serial interface ch.2
output pin.
This pin operates as SOT2 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SDA2 when it
is used in an I

2

C (operation mode 4).

68

60

L8

SOT2_1

(SDA2_1)

122

98

E10

SOT2_2

(SDA2_2)

98

82

K11

SCK2_0

(SCL2_0)

Multifunction serial interface ch.2
clock I/O pin.
This pin operates as SCK2 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SCL2 when it is
used in an I

2

C (operation mode 4).

69

61

K8

SCK2_1

(SCL2_1)

121

97

F13

SCK2_2

(SCL2_2)

99

83

J13

Multi

Function

Serial

3

SIN3_0

Multifunction serial interface ch.3
input pin

70

62

P8

SIN3_1

13

13

E5

SIN3_2

58

50

M5

SOT3_0

(SDA3_0)

Multifunction serial interface ch.3
output pin.
This pin operates as SOT3 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SDA3 when it
is used in an I

2

C (operation mode 4).

71

63

J8

SOT3_1

(SDA3_1)

14

14

F1

SOT3_2

(SDA3_2)

59

51

L5

SCK3_0

(SCL3_0)

Multifunction serial interface ch.3
clock I/O pin.
This pin operates as SCK3 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SCL3 when it is
used in an I

2

C (operation mode 4).

72

64

P9

SCK3_1

(SCL3_1)

15

15

F2

SCK3_2

(SCL3_2)

60

52

K5



43

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







Pin

function



Pin name



Function description



Pin No.

LQFP-176



LQFP-144



BGA-192



Multi

Function

Serial

4

SIN4_0

Multifunction serial interface ch.4
input pin

165

135

C6

SIN4_1

100

84

J12

SIN4_2

8

8

D3

SOT4_0

(SDA4_0)

Multifunction serial interface ch.4
output pin.
This pin operates as SOT4 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SDA4 when it
is used in an I

2

C (operation mode 4).

164

134

B6

SOT4_1

(SDA4_1)

101

85

J11

SOT4_2

(SDA4_2)

9

9

D4

SCK4_0

(SCL4_0)

Multifunction serial interface ch.4
clock I/O pin.
This pin operates as SCK4 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SCL4 when it is
used in an I

2

C (operation mode 4).

163

133

F7

SCK4_1

(SCL4_1)

102

86

J10

SCK4_2

(SCL4_2)

10

10

E2

RTS4_0

Multifunction serial interface ch.4
RTS output pin

161

131

D7

RTS4_1

104

88

H10

RTS4_2

12

12

E4

CTS4_0

Multifunction serial interface ch.4
CTS input pin

162

132

E7

CTS4_1

103

87

J9

CTS4_2

11

11

E3

Multi

Function

Serial

5

SIN5_0

Multifunction serial interface ch.5
input pin

169

139

C5

SIN5_1

141

-

B10

SIN5_2

34

26

J3

SOT5_0

(SDA5_0)

Multifunction serial interface ch.5
output pin.
This pin operates as SOT5 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SDA5 when it
is used in an I

2

C (operation mode 4).

168

138

B5

SOT5_1

(SDA5_1)

142

-

C10

SOT5_2

(SDA5_2)

35

27

J2

SCK5_0

(SCL5_0)

Multifunction serial interface ch.5
clock I/O pin.
This pin operates as SCK5 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SCL5 when it is
used in an I

2

C (operation mode 4).

167

137

E6

SCK5_1

(SCL5_1)

143

-

D10

SCK5_2

(SCL5_2)

36

28

K1



DS706-00062-0v01-E

44










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin

function



Pin name



Function description



Pin No.

LQFP-176



LQFP-144



BGA-192



Multi

Function

Serial

6

SIN6_0

Multifunction serial interface ch.6
input pin

16

16

F3

SIN6_1

31

-

H6

SIN6_2

170

-

B4

SOT6_0

(SDA6_0)

Multifunction serial interface ch.6
output pin.
This pin operates as SOT6 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SDA6 when it
is used in an I

2

C (operation mode 4).

17

17

F4

SOT6_1

(SDA6_1)

30

-

H5

SOT6_2

(SDA6_2)

171

-

C4

SCK6_0

(SCL6_0)

Multifunction serial interface ch.6
clock I/O pin.
This pin operates as SCK6 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SCL6 when it is
used in an I

2

C (operation mode 4).

18

18

F5

SCK6_1

(SCL6_1)

29

-

H4

SCK6_2

(SCL6_2)

172

-

B3

Multi

Function

Serial

7

SIN7_0

Multifunction serial interface ch.7
input pin

22

22

G4

SIN7_1

64

56

K6

SIN7_2

106

-

H13

SOT7_0

(SDA7_0)

Multifunction serial interface ch.7
output pin.
This pin operates as SOT7 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SDA7 when it
is used in an I

2

C (operation mode 4).

23

23

G5

SOT7_1

(SDA7_1)

63

55

L6

SOT7_2

(SDA7_2)

107

-

H12

SCK7_0

(SCL7_0)

Multifunction serial interface ch.7
clock I/O pin.
This pin operates as SCK7 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SCL7 when it is
used in an I

2

C (operation mode 4).

24

24

G6

SCK7_1

(SCL7_1)

62

54

M6

SCK7_2

(SCL7_2)

108

-

H11



45

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







Pin

function



Pin name



Function description



Pin No.

LQFP-176



LQFP-144



BGA-192



Multi

Function

Serial

8

SIN8_0

Multifunction serial interface ch.8
input pin

2

2

B2

SOT8_0

(SDA8_0)

Multifunction serial interface ch.6
output pin.
This pin operates as SOT8 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SDA8 when it
is used in an I

2

C (operation mode 4).

3

3

C2

SCK8_0

(SCL8_0)

Multifunction serial interface ch.7
clock I/O pin.
This pin operates as SCK8 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SCL8 when it is
used in an I

2

C (operation mode 4).

4

4

C3

Multi

Function

Serial

9

SIN9_0

Multifunction serial interface ch.9
input pin

5

5

D5

SOT9_0

(SDA9_0)

Multifunction serial interface ch.9
output pin.
This pin operates as SOT9 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SDA9 when it
is used in an I

2

C (operation mode 4).

6

6

D2

SCK9_0

(SCL9_0)

Multifunction serial interface ch.9
clock I/O pin.
This pin operates as SCK9 when it is
used in a UART/CSIO (operation
modes 0 to 2) and as SCL9 when it is
used in an I

2

C (operation mode 4).

7

7

D1



DS706-00062-0v01-E

46










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin

function



Pin name



Function description



Pin No.

LQFP-176



LQFP-144



BGA-192



Multi

Function

Serial

10

SIN10_0

Multifunction serial interface ch.10
input pin

46

38

N2

SOT10_0

(SDA10_0)

Multifunction serial interface ch.10
output pin.
This pin operates as SOT10 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SDA10 when it
is used in an I

2

C (operation mode 4).

47

39

N3

SCK10_0

(SCL10_0)

Multifunction serial interface ch.10
clock I/O pin.
This pin operates as SCK10 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SCL10 when it
is used in an I

2

C (operation mode 4).

48

40

M3

Multi

Function

Serial

11

SIN11_0

Multifunction serial interface ch.11
input pin

49

41

L4

SOT11_0

(SDA11_0)

Multifunction serial interface ch.11
output pin.
This pin operates as SOT11 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SDA11 when it
is used in an I

2

C (operation mode 4).

50

42

M4

SCK11_0

(SCL11_0)

Multifunction serial interface ch.11
clock I/O pin.
This pin operates as SCK11 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SCL11 when it
is used in an I

2

C (operation mode 4).

51

43

N4



47

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







Pin

function



Pin name



Function description



Pin No.

LQFP-176



LQFP-144



BGA-192



Multi

Function

Serial

12

SIN12_0

Multifunction serial interface ch.12
input pin

118

94

F10

SOT12_0

(SDA12_0)

Multifunction serial interface ch.12
output pin.
This pin operates as SOT12 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SDA12 when it
is used in an I

2

C (operation mode 4).

119

95

F11

SCK12_0

(SCL12_0)

Multifunction serial interface ch.12
clock I/O pin.
This pin operates as SCK12 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SCL12 when it
is used in an I

2

C (operation mode 4).

120

96

F12

Multi

Function

Serial

13

SIN13_0

Multifunction serial interface ch.13
input pin

145

115

C9

SOT13_0

(SDA13_0)

Multifunction serial interface ch.13
output pin.
This pin operates as SOT13 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SDA13 when it
is used in an I

2

C (operation mode 4).

146

116

B8

SCK13_0

(SCL13_0)

Multifunction serial interface ch.13
clock I/O pin.
This pin operates as SCK13 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SCL13 when it
is used in an I

2

C (operation mode 4).

147

117

D9



DS706-00062-0v01-E

48










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series









Pin

function



Pin name



Function description



Pin No.

LQFP-176



LQFP-144



BGA-192



Multi

Function

Serial

14

SIN14_0

Multifunction serial interface ch.14
input pin

149

119

F9

SOT14_0

(SDA14_0)

Multifunction serial interface ch.14
output pin.
This pin operates as SOT14 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SDA14 when it
is used in an I

2

C (operation mode 4).

150

120

C8

SCK14_0

(SCL14_0)

Multifunction serial interface ch.14
clock I/O pin.
This pin operates as SCK14 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SCL14 when it
is used in an I

2

C (operation mode 4).

151

121

D8

Multi

Function

Serial

15

SIN15_0

Multifunction serial interface ch.15
input pin

153

123

A10

SOT15_0

(SDA15_0)

Multifunction serial interface ch.15
output pin.
This pin operates as SOT15 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SDA15 when it
is used in an I

2

C (operation mode 4).

154

124

F8

SCK15_0

(SCL15_0)

Multifunction serial interface ch.15
clock I/O pin.
This pin operates as SCK15 when it
is used in a UART/CSIO (operation
modes 0 to 2) and as SCL15 when it
is used in an I

2

C (operation mode 4).

155

125

B7



49

DS706-00062-0v01-E










FUJITSU SEMICONDUCTOR CONFIDENTIAL

r1.1

MB9B320T Series







Pin

function



Pin name



Function description



Pin No

LQFP-176



LQFP-144



BGA-192



Multi

Function

Timer

0

DTTI0X_0

Input signal controlling wave form
generator outputs RTO00 to RTO05
of multi-function timer 0.

37

29

K2

DTTI0X_1

104

88

H10

FRCK0_0

16-bit free-run timer ch.0 external
clock input pin

32

-

J5

FRCK0_1

105

89

H9

FRCK0_2

91

75

M12

IC00_0

16-bit input capture ch.0 input pin of
multi-function timer 0.
ICxx describes channel number.

36

28

K1

IC00_1

100

84

J12

IC00_2

92

76

L13

IC01_0

35

27

J2

IC01_1

101

85

J11

IC01_2

93

77

L12

IC02_0

34

26

J3

IC02_1

102

86

J10

IC02_2

94

78

L11

IC03_0

33

-

J4

IC03_1

103

87

J9

IC03_2

95

79

K13

RTO00_0

(PPG00_0)

Wave form generator output of
multi-function timer 0.
This pin operates as PPG00 when it
is used in PPG0 output modes.

38

30

K3

RTO00_1

(PPG00_1)

124

100

E12

RTO01_0

(PPG00_0)

Wave form generator output of
multi-function timer 0.
This pin operates as PPG00 when it
is used in PPG0 output modes.

39

31

K4

RTO01_1

(PPG00_1)

123

99

E11

RTO02_0

(PPG02_0)

Wave form generator output of
multi-function timer 0.
This pin operates as PPG02 when it
is used in PPG0 output modes.

40

32

L1

RTO02_1

(PPG02_1)

122

98

E10

RTO03_0

(PPG02_0)

Wave form generator output of
multi-function timer 0.
This pin operates as PPG02 when it
is used in PPG0 output modes.

41

33

L2

RTO03_1

(PPG02_1)

121

97

F13

RTO04_0

(PPG04_0)

Wave form generator output of
multi-function timer 0.
This pin operates as PPG04 when it
is used in PPG0 output modes.

42

34

L3

RTO04_1

(PPG04_1)

120

96

F12

RTO05_0

(PPG04_0)

Wave form generator output of
multi-function timer 0.
This pin operates as PPG04 when it
is used in PPG0 output modes.

43

35

M2

RTO05_1

(PPG04_1)

119

95

F11

IGTRG0_0

PPG IGBT mode external trigger
input pin

61

53

N6

IGTRG0_1

172

140

B3



DS706-00062-0v01-E

50
