1





Semiconductor

Case Type



Part Number



*Ø °C/W



Commercial Black



Military Black



“A”



Dim.



TO126/127/220

17.0



TO126/127/220

14.7



LAE66A3CB



LAE66A4CB



—



—



0.75



1.00



HEAT SINKS FOR METAL AND PLASTIC CASE,  CASE-MOUNTED SEMICONDUCTORS







LA-A  Series












LA-B  Series





Semiconductor

Case Type





*Ø °C/W



Part Number



“A”



Dim.



Commercial Black



Military Black



TO-3



14.1



LAIC3B2CB



LAIC3B2B



0.50



TO-3



12.0



LAIC3B3CB



LAIC3B3B



0.75



TO-3



14.1



LATO3B2CB



LATO3B2B



0.50



TO-3



12.0



LATO3B3CB



LATO3B3B



0.75







*Natural convection, case-ambient mounted on G10 board














UP and UP1 Series





Semiconductor

Case Type





*Ø °C/W



Part Number



“A”



Dim.



Commercial Black



Military Black



TO-3



7.1



UP-TO3-CB



UP-TO3-B



1.00



TO-3



10.4



UP1-348-CB





0.50







2

Semiconductor



Case Type



*Ø °C/W



Part Number



Commercial Black



TO-126/127/220



20.0



PB1-36CB





BOARD-MOUNTED HEAT SINKS



PC  Series





Semiconductor

Case Type





*Ø °C/W



Part Number



“A”



Dim.



Commercial Black



TO-126/127/220



27.3



PC1-1CB



.38







PA Series





Semiconductor

Case Type





*Ø °C/W



Part Number



“A”



Dim.



Unplated



Commercial Black



TO-126/127/220



28.8



PA1-1U



PA1-1CB



.50







VERTICALLY MOUNTED HEAT SINKS WITH BOARD-MOUNTED TABS



Vertical Tab Mounted Heat Sinks





Fig. 1










*Natural convection, case-ambient mounted on G10 board



3

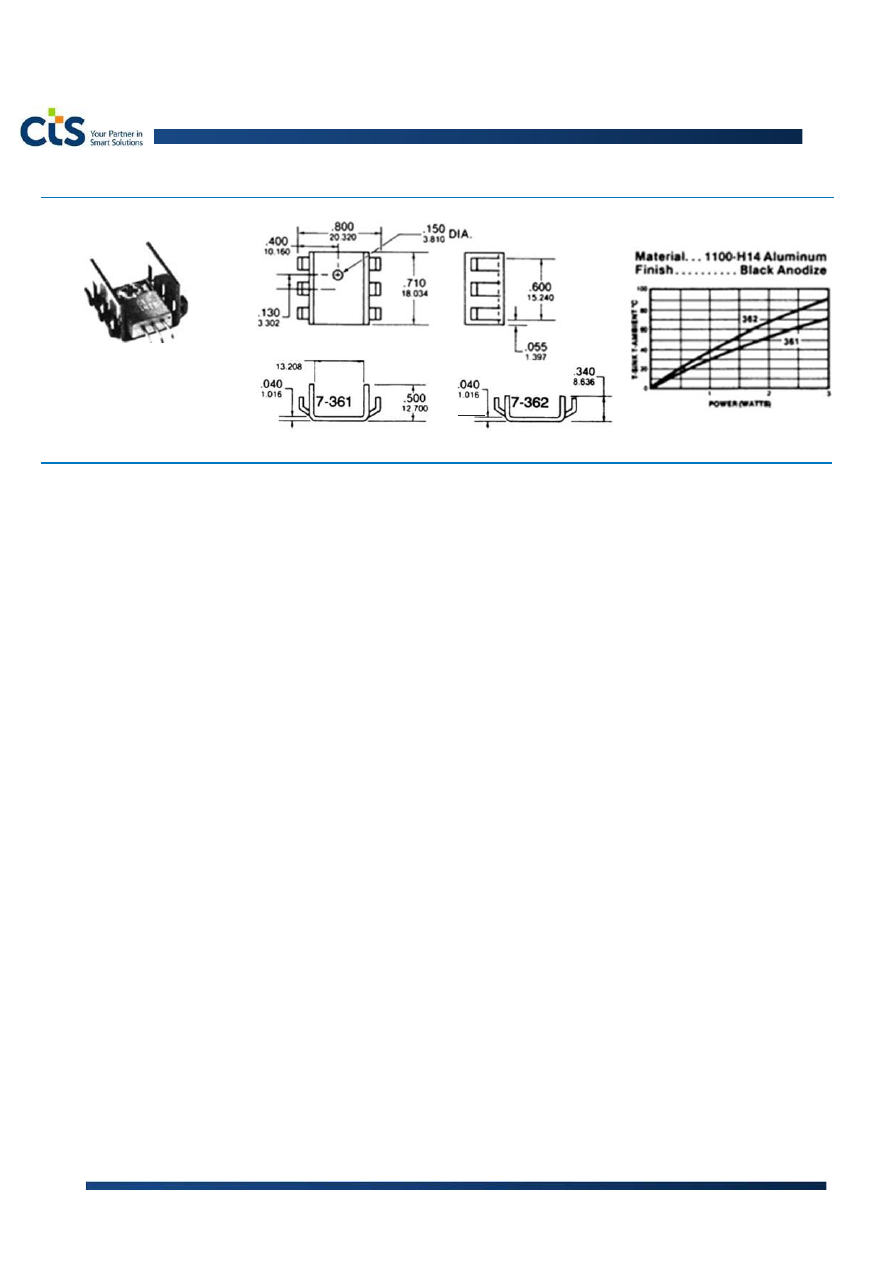

BOARD AND VERTICALLY MOUNTED HEAT SINKS





7-361 & 7-362









.
