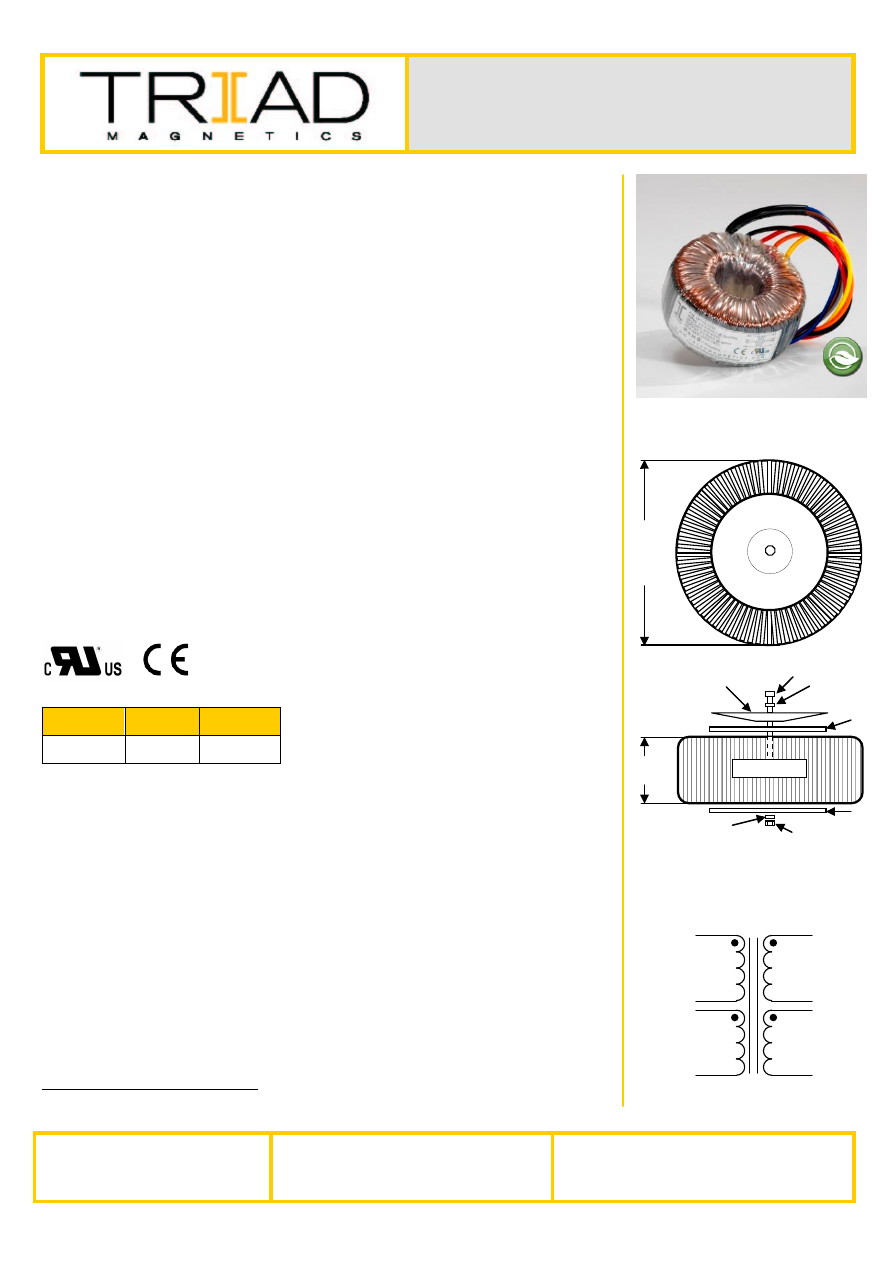

P O W E R    T R A N S F O R M E R
CHASSIS MOUNT :
TOROIDAL WORLD SERIES





Web: www.TriadMagnetics.com
Phone 951-277-0757
Fax 951-277-2757

460 Harley Knox Blvd.
Perris, California  92571

Publish Date: September 7, 2016



V P T 30 -1 6 7 0


Electrical Specifications (@25C)

1. Maximum Power: 50VA
2. Input Voltage:

Series:

 230VAC, 50/60Hz



Parallel:

 115VAC, 50/60Hz

3. Output Voltage:

Series:

 30VAC CT @ 1.67A



Parallel:

 15.0VAC @ 3.34A

4. Voltage Regulation: 12% TYP from full load to no load
5. Temperature Rise: 40°C TYP
6. Hipot: 4000VAC, Primary to Secondary
7. Efficiency: 86% TYP. @ full load



Construction:



The toroidal construction inherently helps reduce stray fields, increases efficiency
and minimizes size compared to traditional EI transformers. Built with Class B (130°)
insulation system.



Safety:

World Series Transformers are designed and manufactured to meet most
International Safety agency standards.



Agency File:

UL: File E122529, UL 506
CE: EN 61558-1:2005, EN 61558-2-6:1995, Low Voltage Directive (LVD)

EN 6-000-6-6:2001+A11:2004, EN 55014-1:2000+A1:2001+A2:2002, EN
6100-6-1:2001, EN 55014-2:1997+A1:2001, Electromagnetic Compatibility (EMC)







Dimensions (mm):






*Add 3mm to the height for mounting hardware
Weight: 0.6Kg



Mounting:

Transformer is provided with one metal mounting plate, two rubber pads,
M5 x 45mm bolt, nut, spring and flat washer.



Connections:

Transformer is provided with 8” (200mm) long, 0.25” (6mm) stripped and tinned,
stranded UL 1015 lead wire.



Primaries are 22AWG, Secondaries are 20AWG.





Input

1

:

    Series – BLUE and BROWN, Jumper GRAY to VIOLET

        Parallel – BLUE and BROWN, Jumper BLUE to VIOLET, GRAY to BROWN

Output

1

:

 Series – BLACK and YELLOW, Jumper RED to ORANGE

        Parallel – BLACK and YELLOW, Jumper BLACK to ORANGE, RED to YELLOW



RoHS Compliance:

 As of manufacturing date February 2005, all standard products meet the

requirements of 2011/65/EU, known as the RoHS initiative.







* Upon printing, this document is considered “uncontrolled”. Please contact Triad Magnetics’ website for the
most current version.



1



Primary and secondary windings are designed to be connected in series or parallel. Windings are not

intended to be used independently.



H*

I.D.

O.D.

36.0 Max



 21.0 Min

83.0 Max

RUBBER

PAD

RUBBER

PAD



SPRING

WASHER

MOUNTING

METAL

PLATE

NUT

OD



H

FLAT

WASHER

BOLT

BROWN

SCHEMATIC

P

R

I

M

A

R

Y

S

E

C

O

N

D

A

R

Y

VIOLET

YELLOW

ORANGE

GRAY

BLUE

RED

BLACK

RoHS

2002/95/EC
