Electrolytic Capacitors

Tuula Ylhäinen
President, Evox Rifa Group

Quality PoliCy

At Evox Rifa we are totally committed to continuously improving our
performance, with the goals of providing our customers with world class
products and services, and meeting our owners’ expectations concerning
profitability and growth.
To reach these goals we are continuously working to
•  improve quality planning and efficiency in all processes
•  focus on customer needs
•  optimise costs
•  emphasise personnel competence and training.
In all activities we carefully respect and comply with the requirements of
society and environment.

EnvironmEntal PoliCy

Evox Rifa is committed to:
•  adhering to high standards in environmental quality
•  providing a workplace that protects the health and safety of our
  employees and the communities close to our facilities
•  supplying products that cause minimal environmental load and minimal
  health risk to users.

Electrolytic Capacitors

overview

Company presentation

4

taping & marking

5

  Product Marking for Traceability

5

  Axial Taping specification

5

  Taping



5

produCt road map

6

part numbering information

8

  Rifa Electrolytic capacitors

8

  BHC Electrolytic capacitors

9

general teChniCal information

11

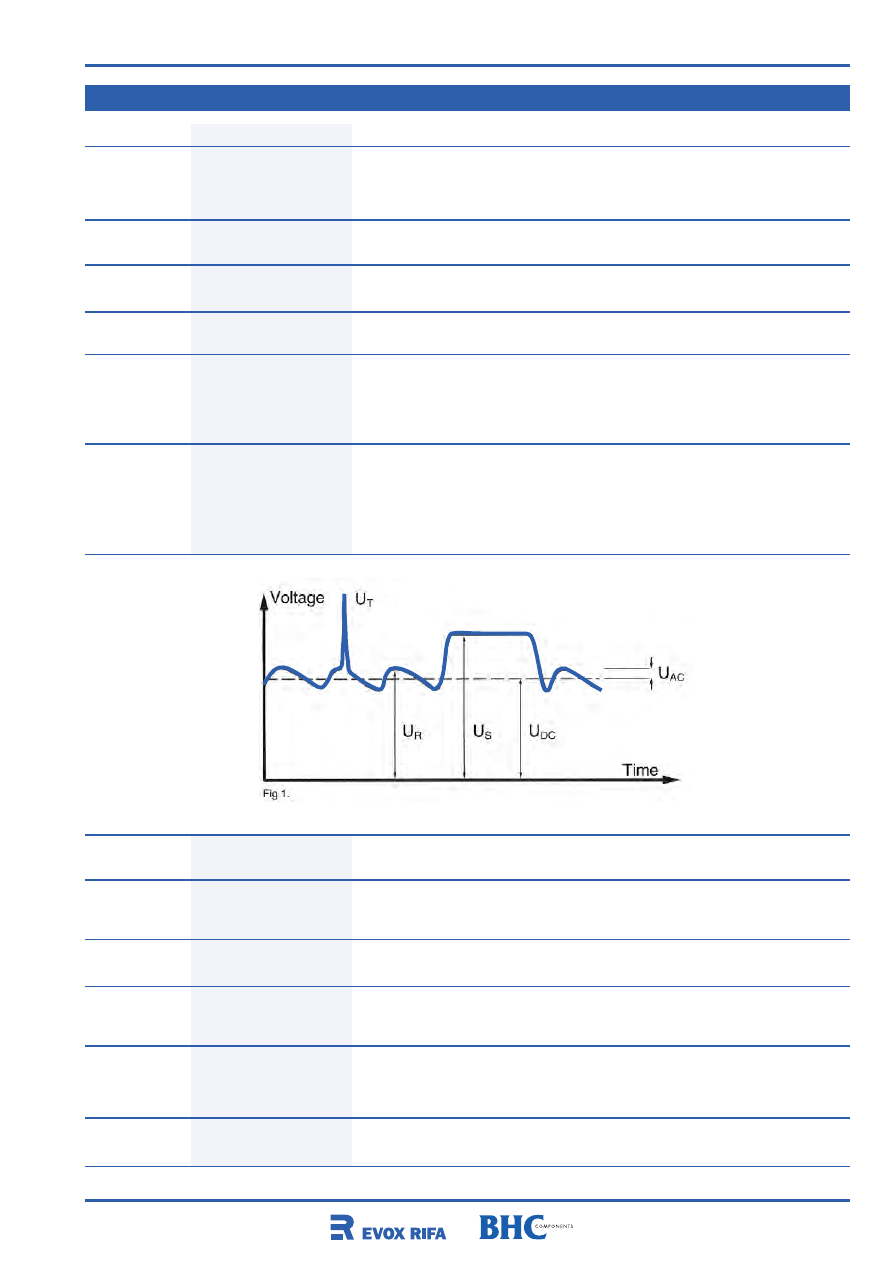

Terms and Definitions

11

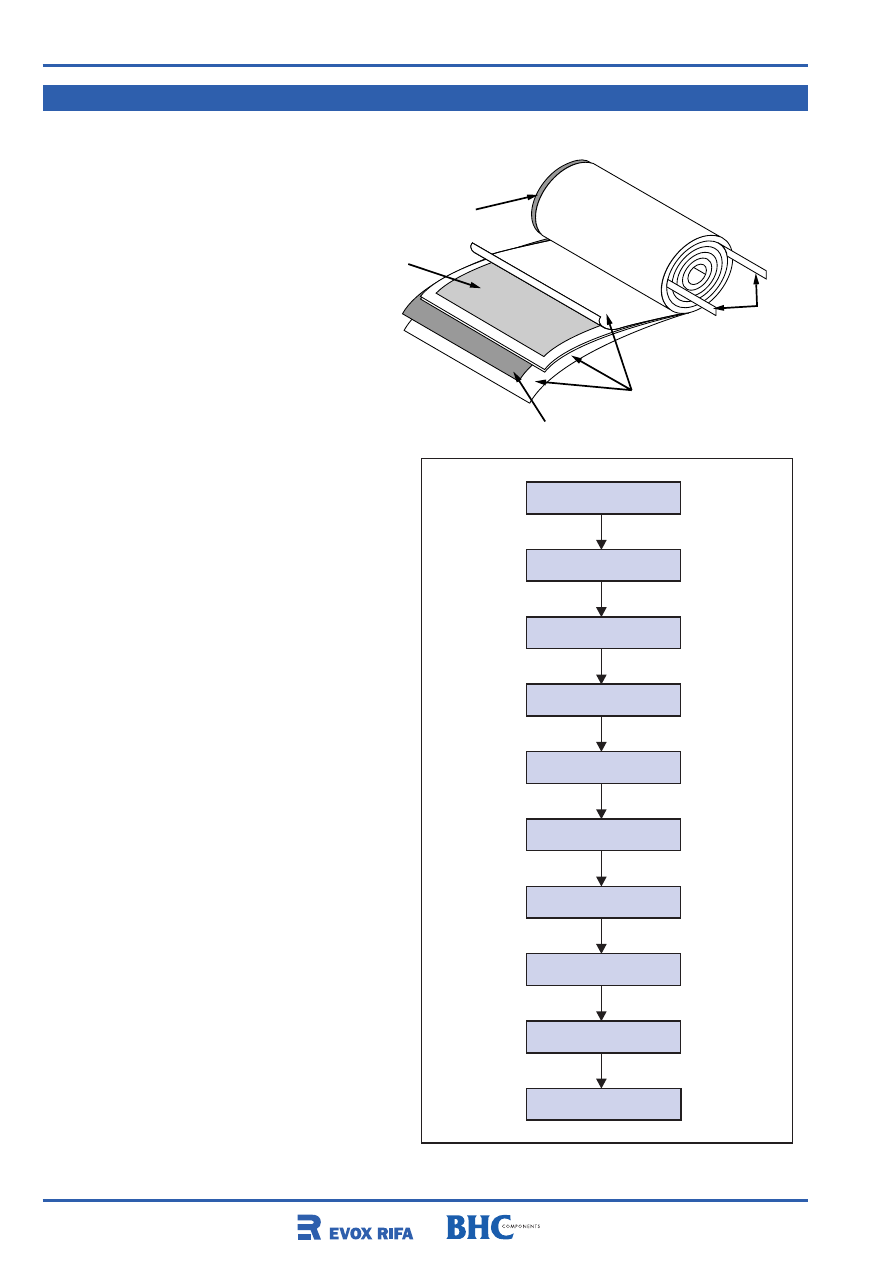

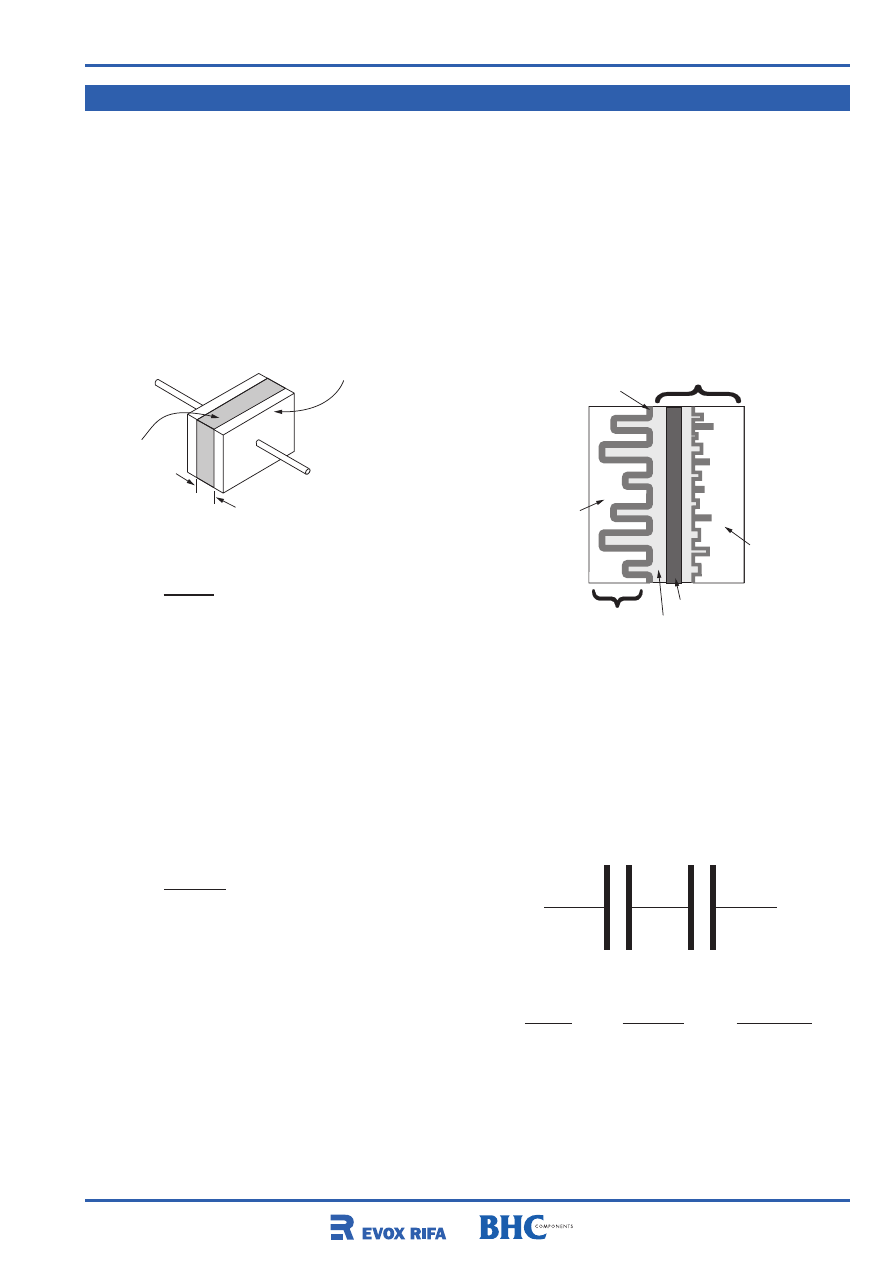

Capacitor Construction

13

Manufacturing Process

14

Application & Operation

15

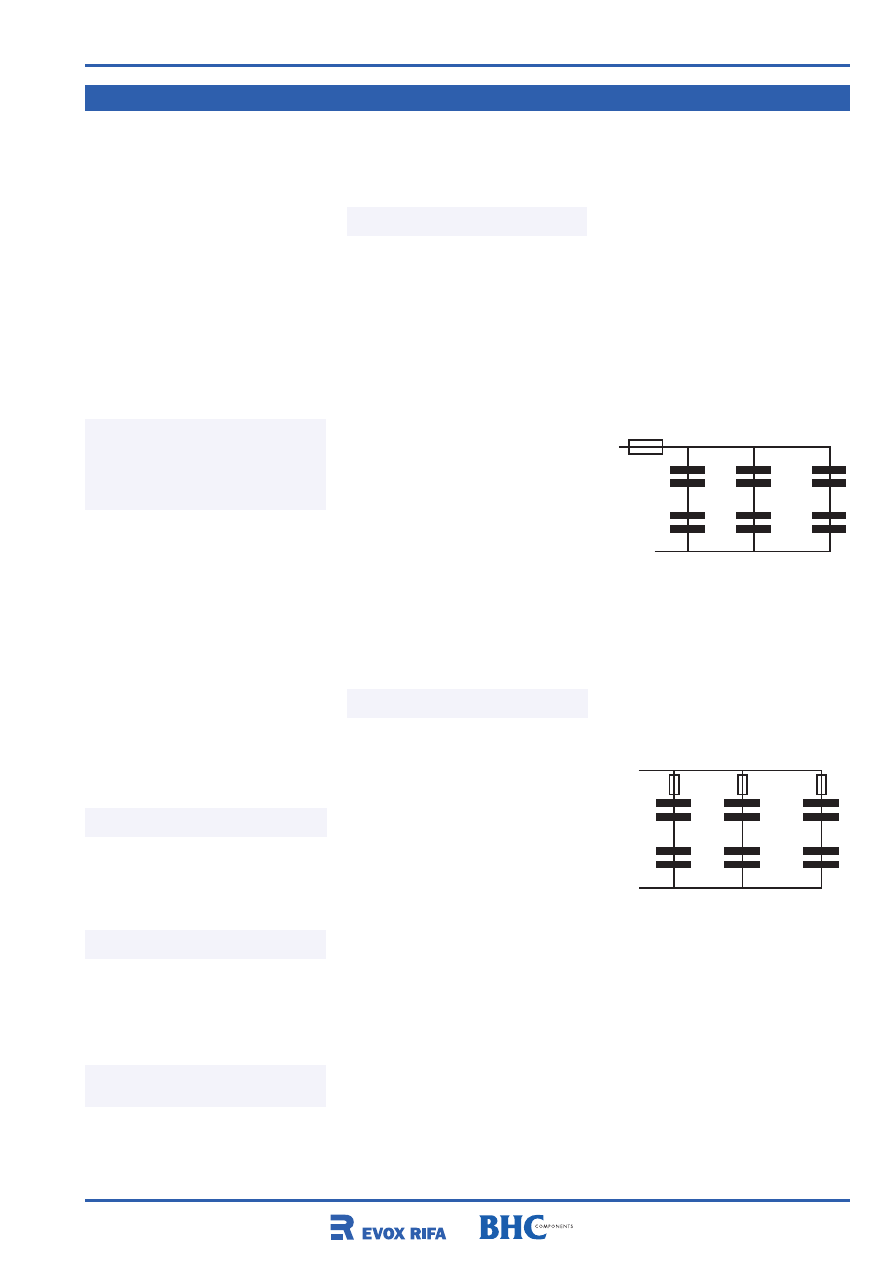

  Series parallel operation
  Series parallel protection
  Voltage deration
  Polarity & Reversed Voltage
  Case polarity
  Mounting

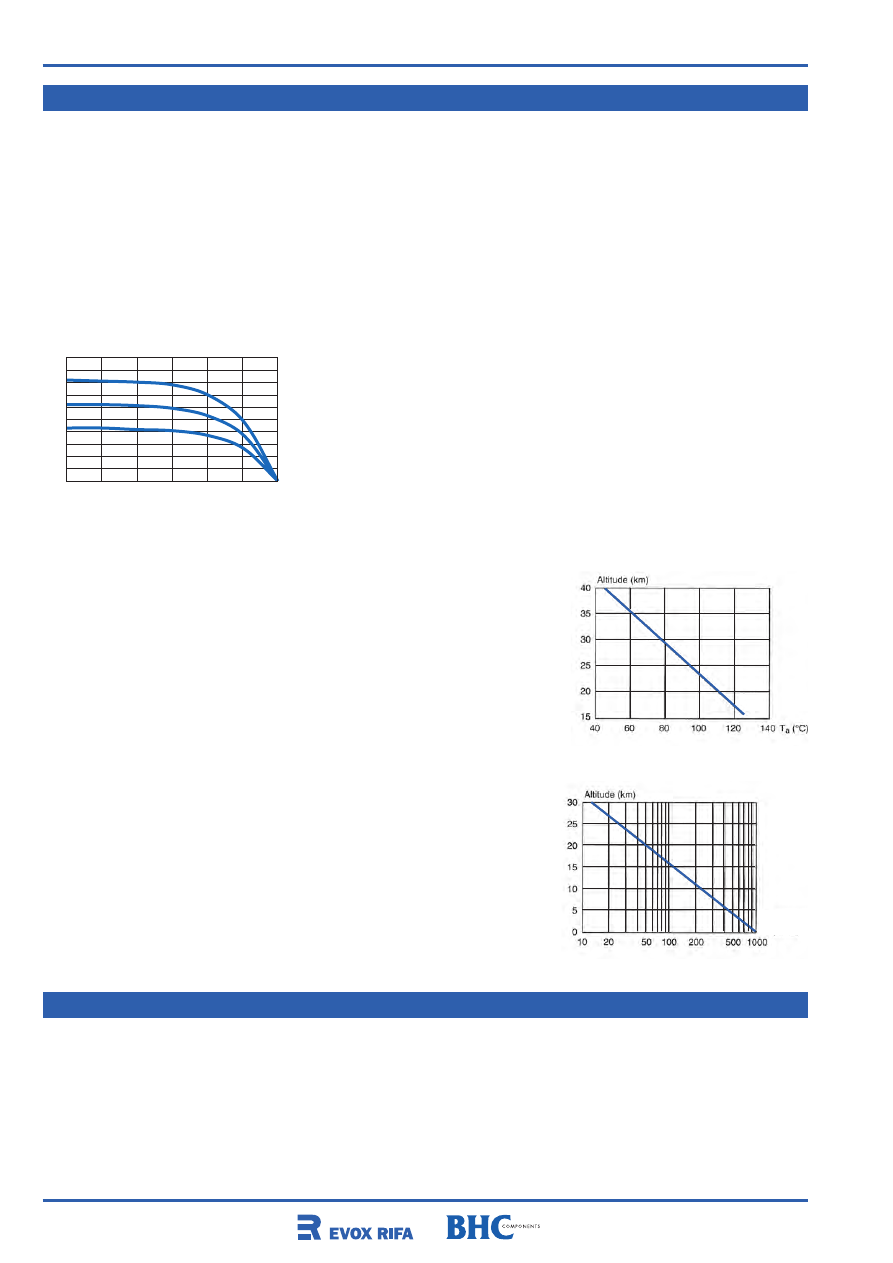

  Altitude and low air pressure
Shelf life & Re-ageing

16

Cleaning of Electrolytic Capacitors

17

Quality system



17

  Evox Rifa Quality



17

  Certificates



17

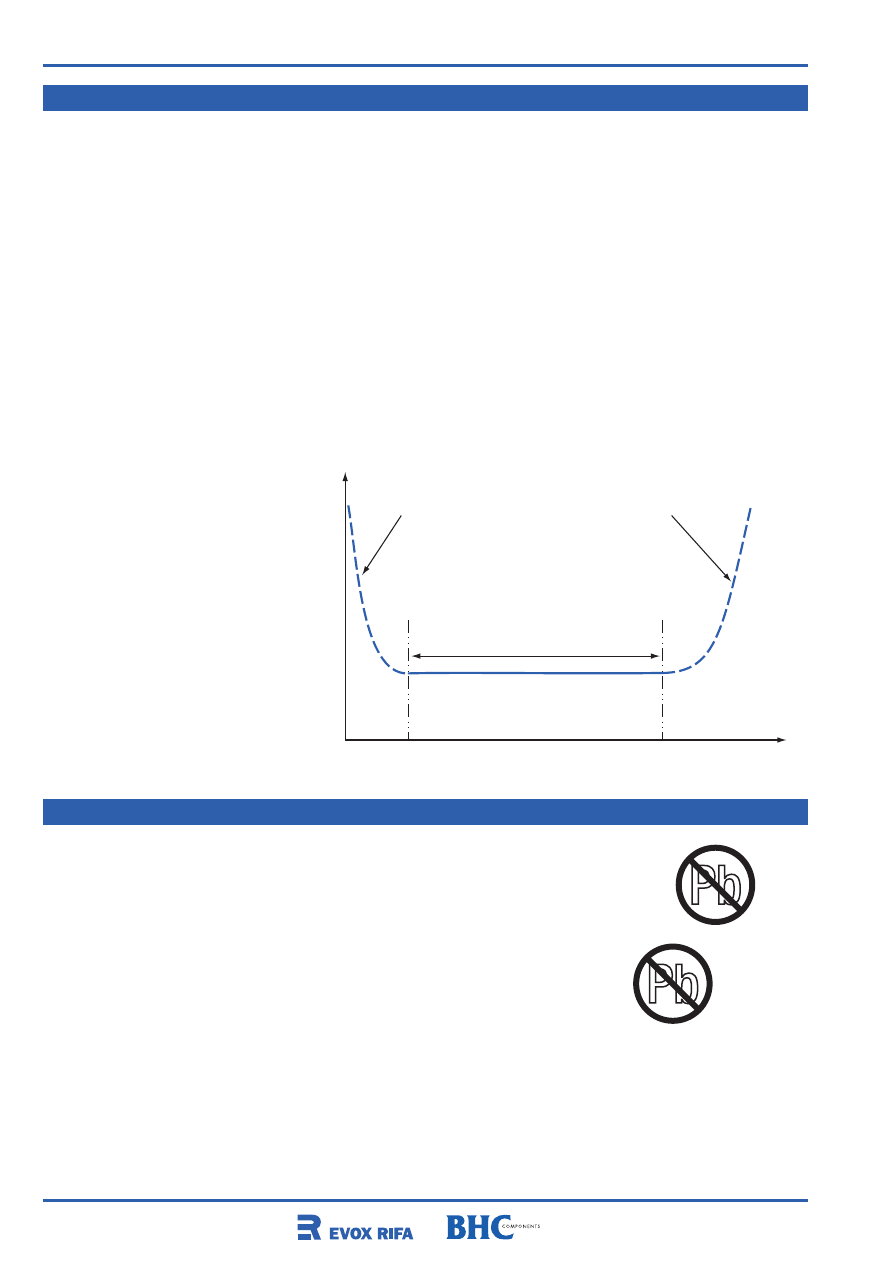

  Reliability



18

environment & produCt safety

18

  Environmental Commitment

18

  Product Safety



19

    (1) Electrolyte ; Physical properties,
    Chemical properties, Toxicology, safety
    precautions
    (2) Intrinsic properties; operating, non
    operating
    (3) Flammability
    (4) Disposal
    (5) Unsafe use
    (6) Mounting
    (7) Dielectric absorption
    (8) Fumigation
  Flammability



20

ieC publiCations – test proCedures


and reQuirements  21

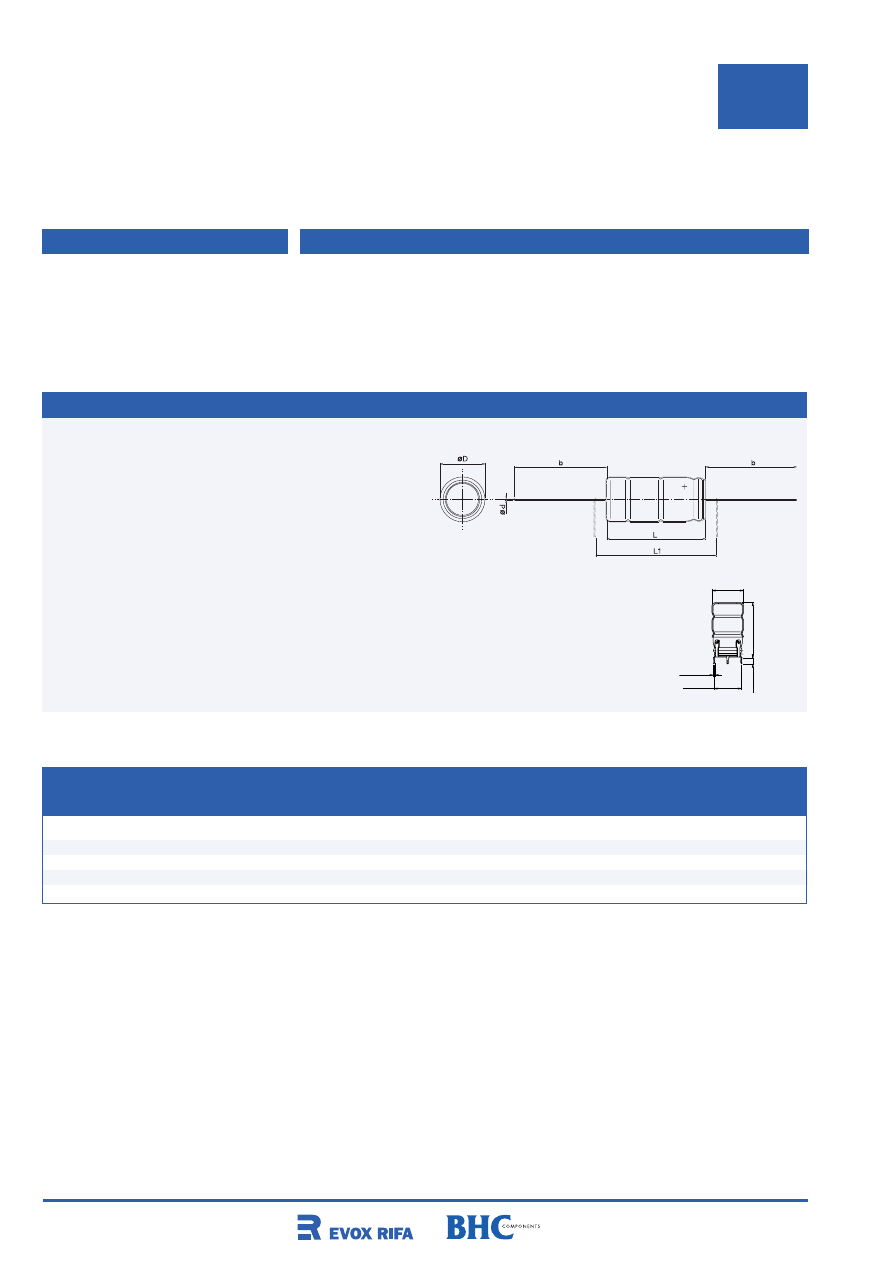

aXial



24

  PEG124

125°C  / 105°C

24

  PEG126

150°C

30

  PEG220

150°C

33

  PEG225

150°C

35

  PEG226

150°C

37

  Radial Version PEH

39

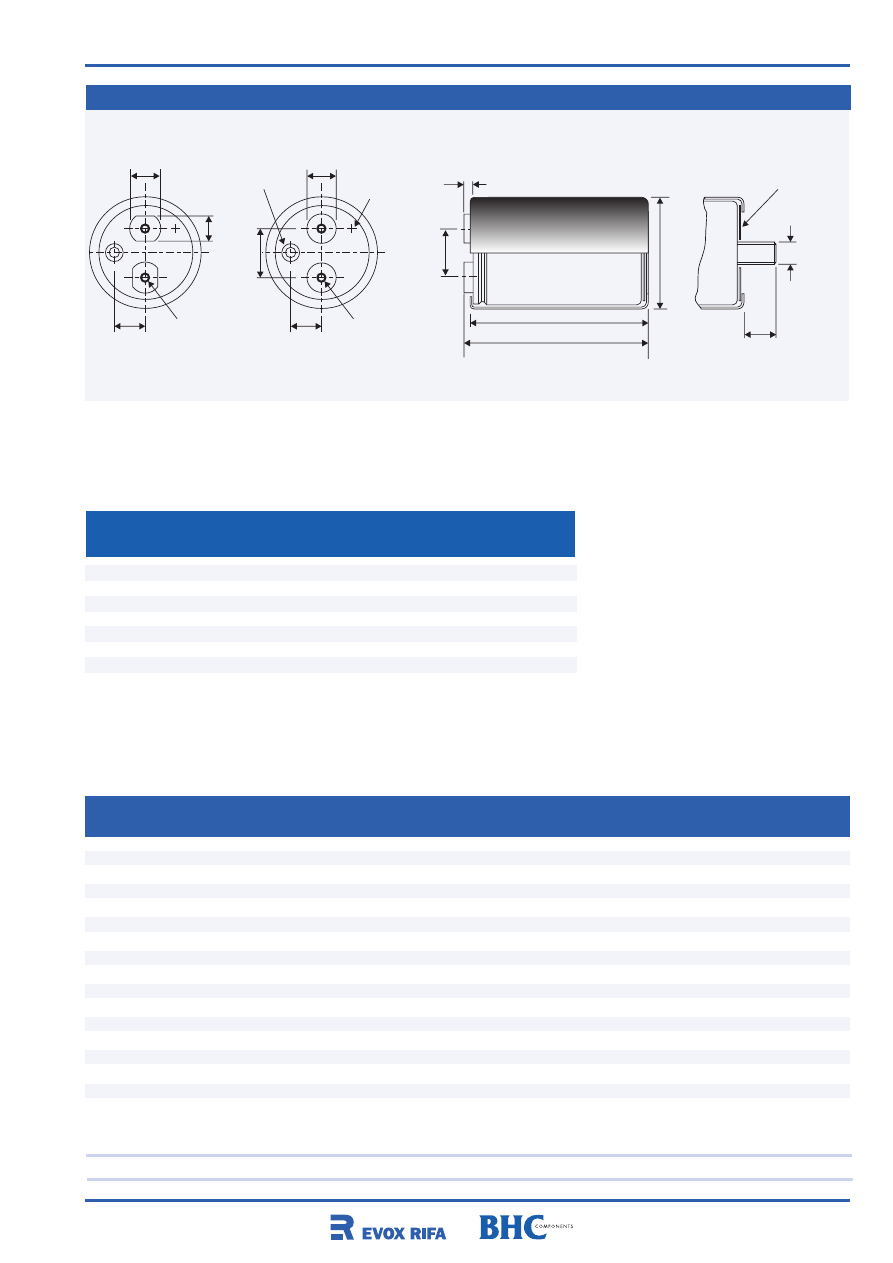

sCrew terminals

40

  ALS30

85°C

40

  PEH200

85°C

47

  PEH169

85°C

56

  ALS34

85°C

61

  ALS32

85°C

69

  ALS40

105°C

74

  PEH169

105°C

80

snap-in



86

  ALC10

85°C

86

  PEH506

85°C

93

  ALC12

85°C

99

  ALC40

105°C

104

  PEH532

105°C

110

  PEH534

105°C

117

  PEH536

105°C

122

  ALC42

105°C

128

  PEH526/626

125°C

133

pin / solder tag



137

  ALP/T 20/22

85°C

137

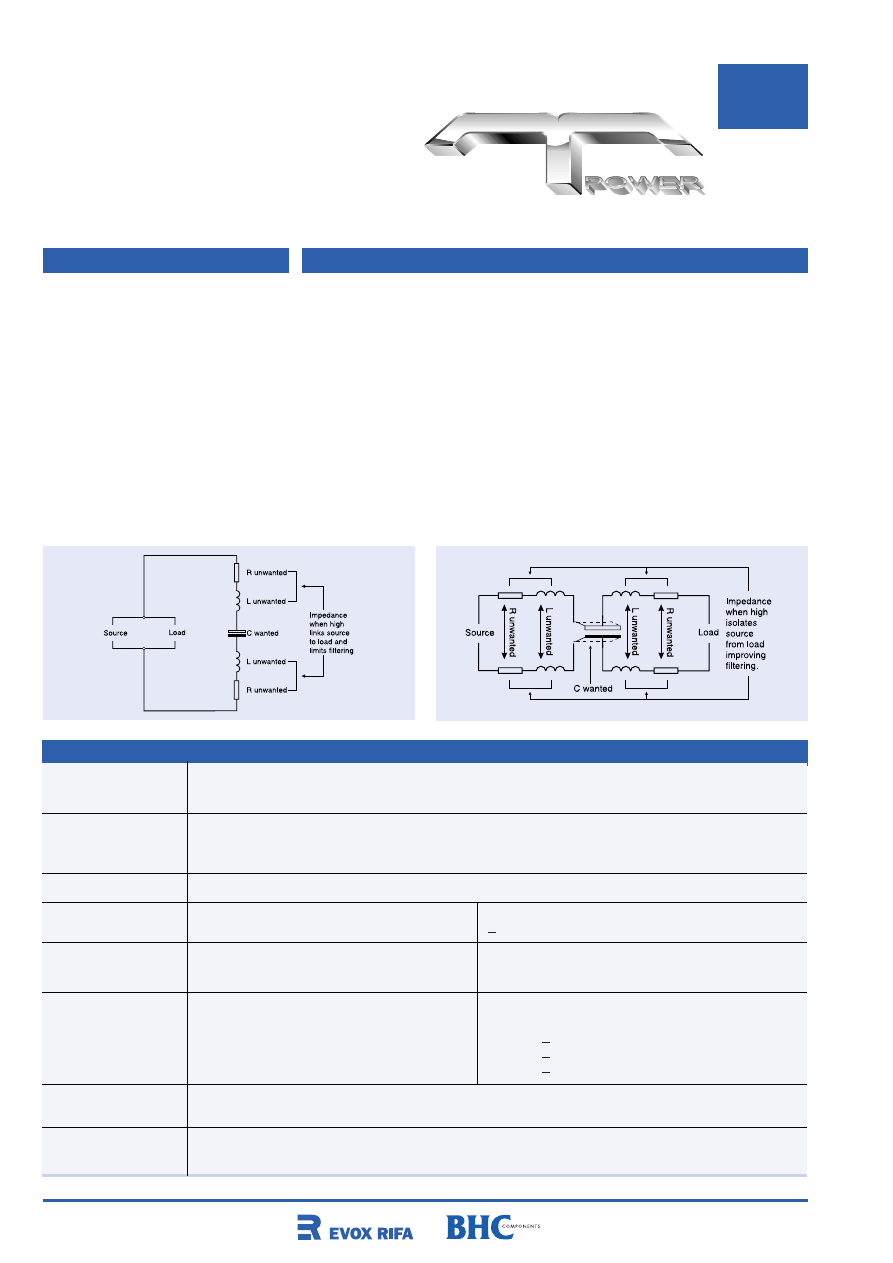

t-network



140

  ALN20S

85°C

140

slotted foil



142

  ALC10S

85°C

142

motor start



144

  MS/MD

60°C/70°C

144

operational lifetime seCtion

148

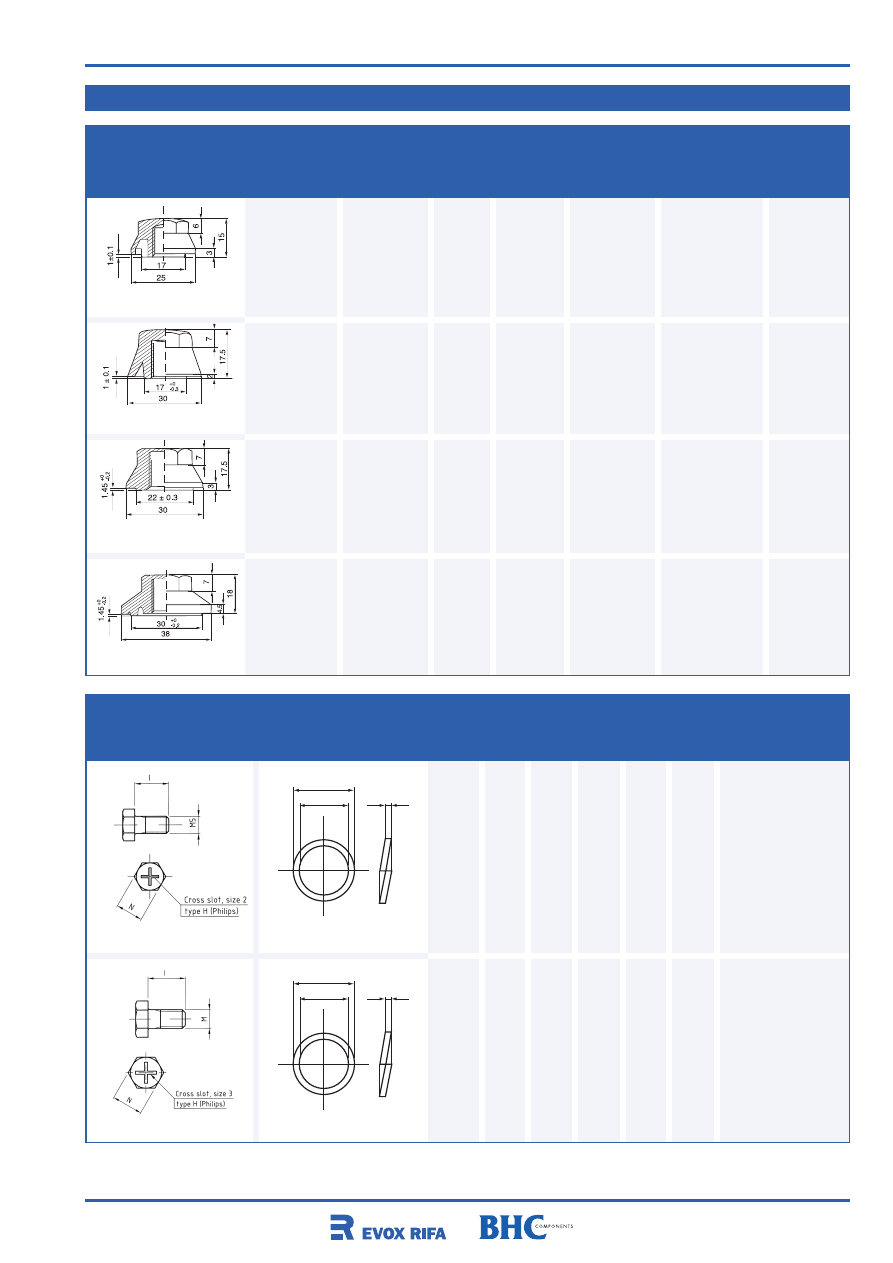

aCCessories



150

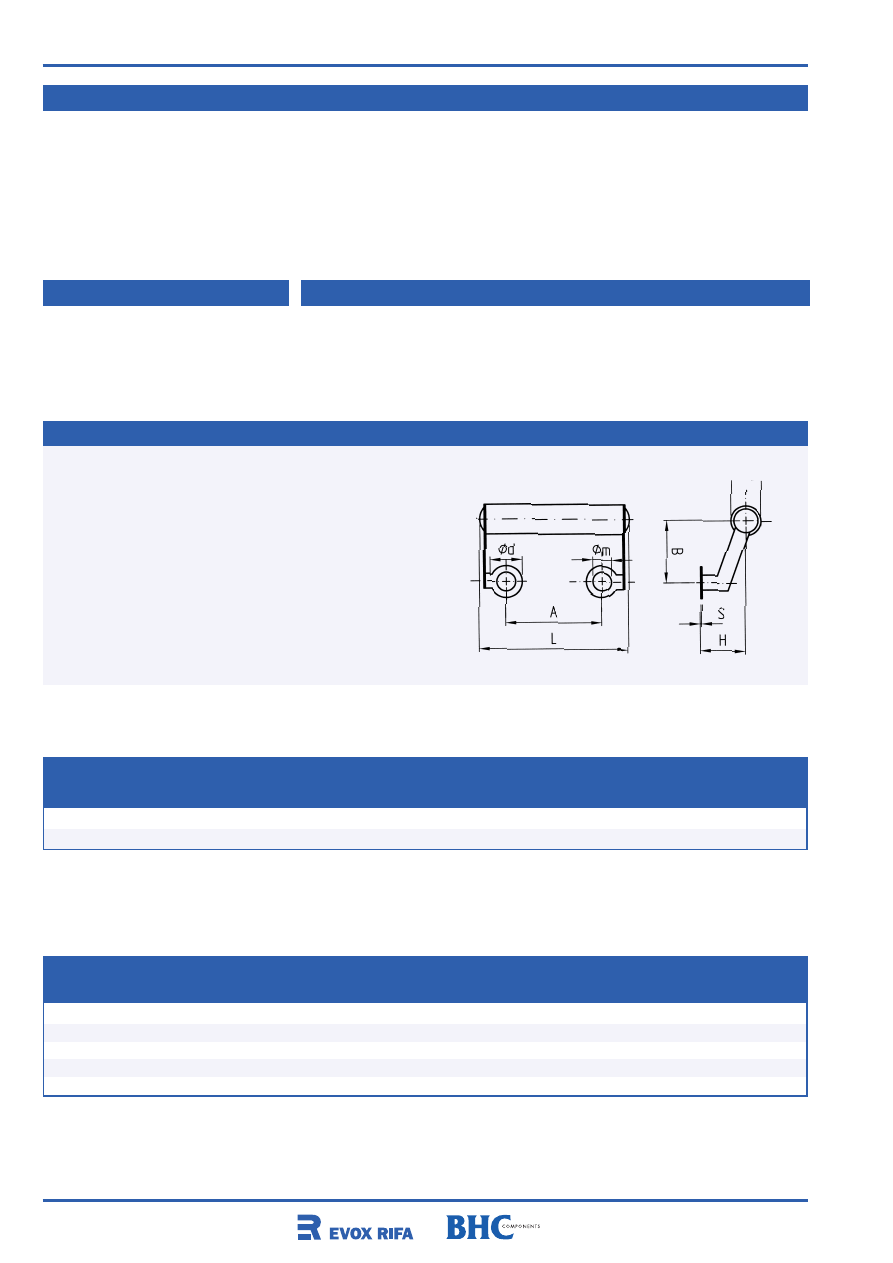

Balancing Resistors

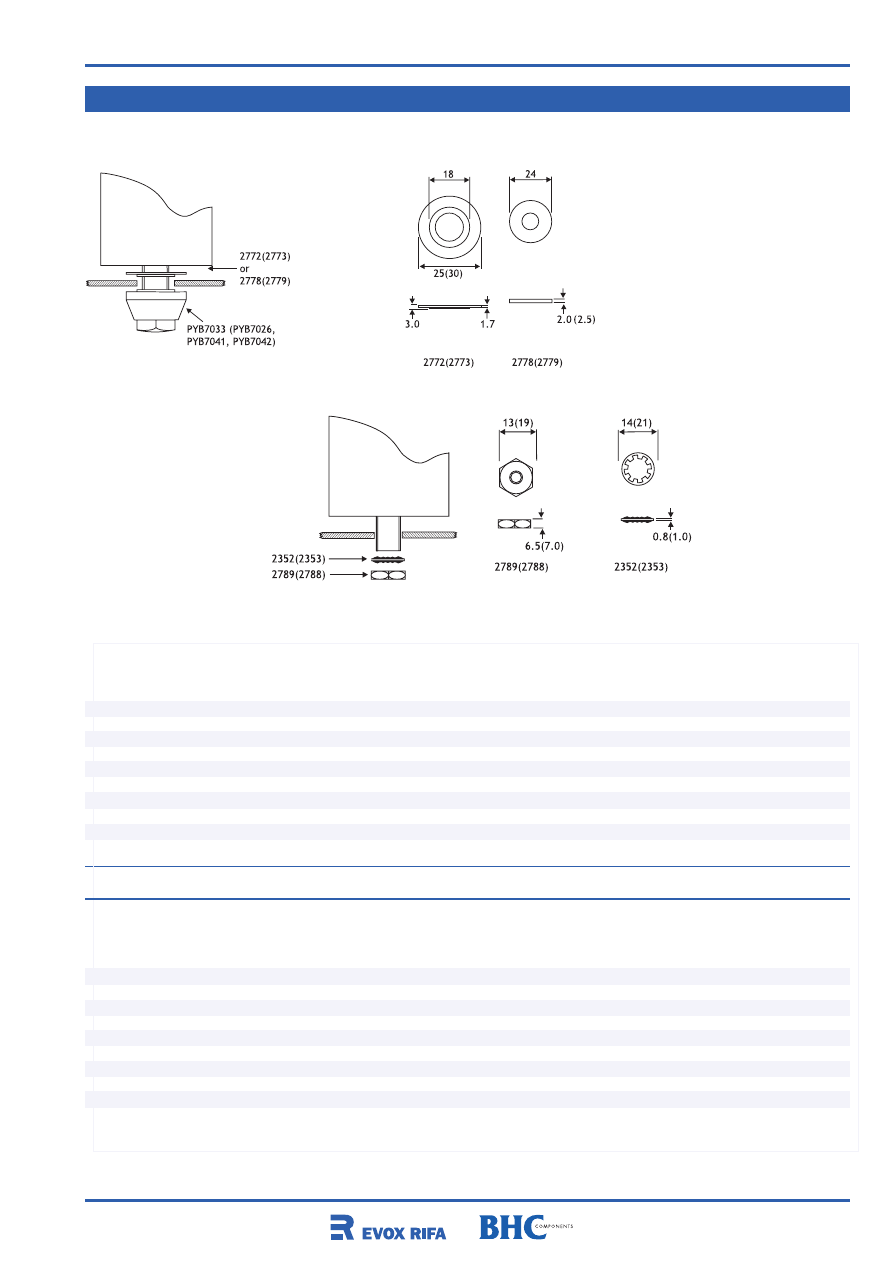

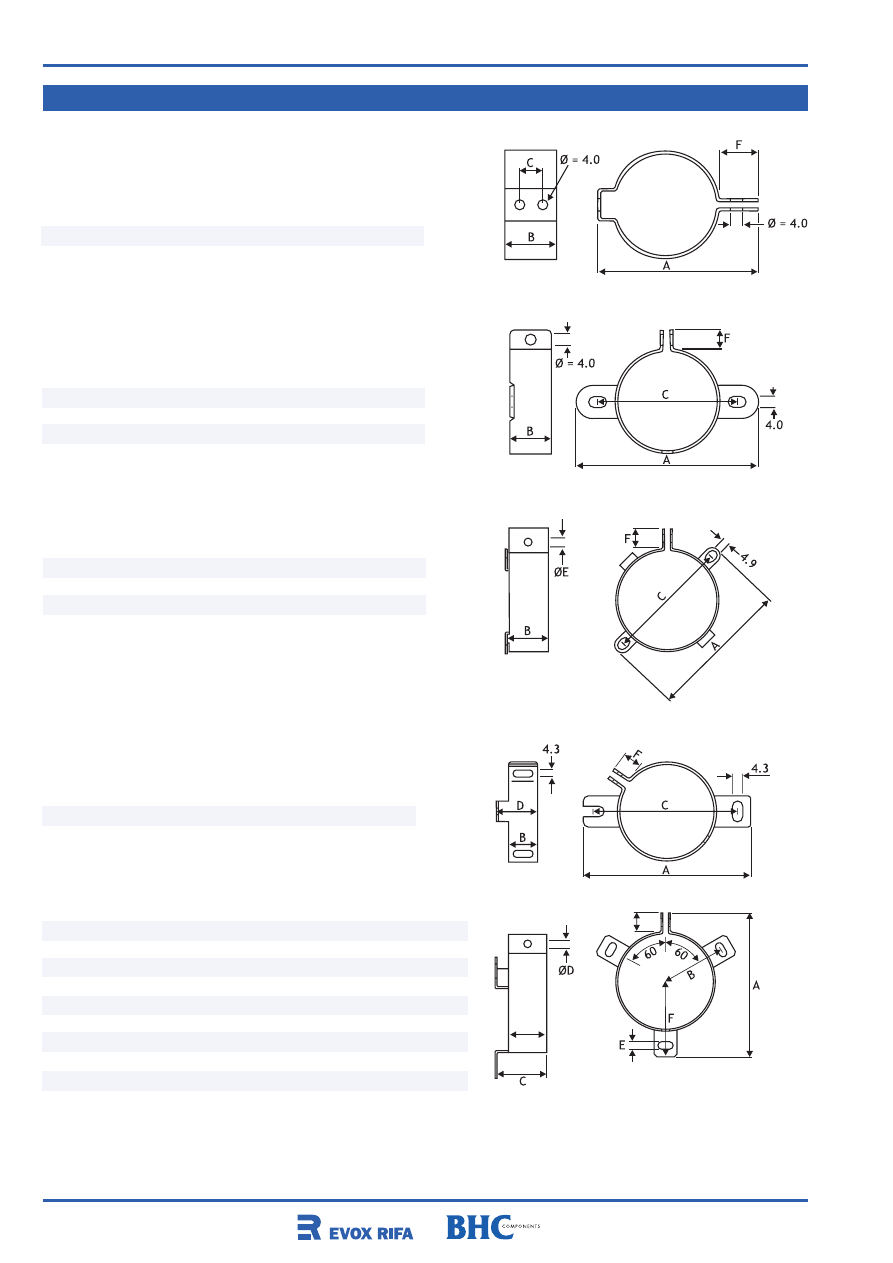

Mounting Nuts and clips
Kits

warranty



154

representatives worldwide

156

page

page

The combining of the Rifa and BHC ranges of electrolytic capacitors into one catalogue, gives design engineers
one of the widest choices of capacitors to suit every application in power electronics equipment.

The Company’s technology, developed in close co-operation with some of the leading power electronics
equipment designers, ensures that our products meet the most demanding performance requirements. This
technology is supported by unique modelling software that can accurately predict the capacitor performance
under given operating conditions.

Our Research and Development teams are constantly evaluating the latest materials and developing electrolytes
to keep our technology amongst the most widely respected in the world of power electronics. We are committed
to not only satisfying customers’ current needs, but to improving and developing products in anticipation of
their future requirements.

Each stage of the process, from design through production to despatch, is supported by a comprehensive
quality system to provide the long reliable service life that is required in applications such as; inverters for motor
drives and wind turbines, automotive power electronics, uninterruptible power supplies.

With Electrolytic Capacitor production in Europe and in Asia, the Evox Rifa Group offers global customers a
comprehensive range of products and logistic solutions

Company presentation

Company presentation

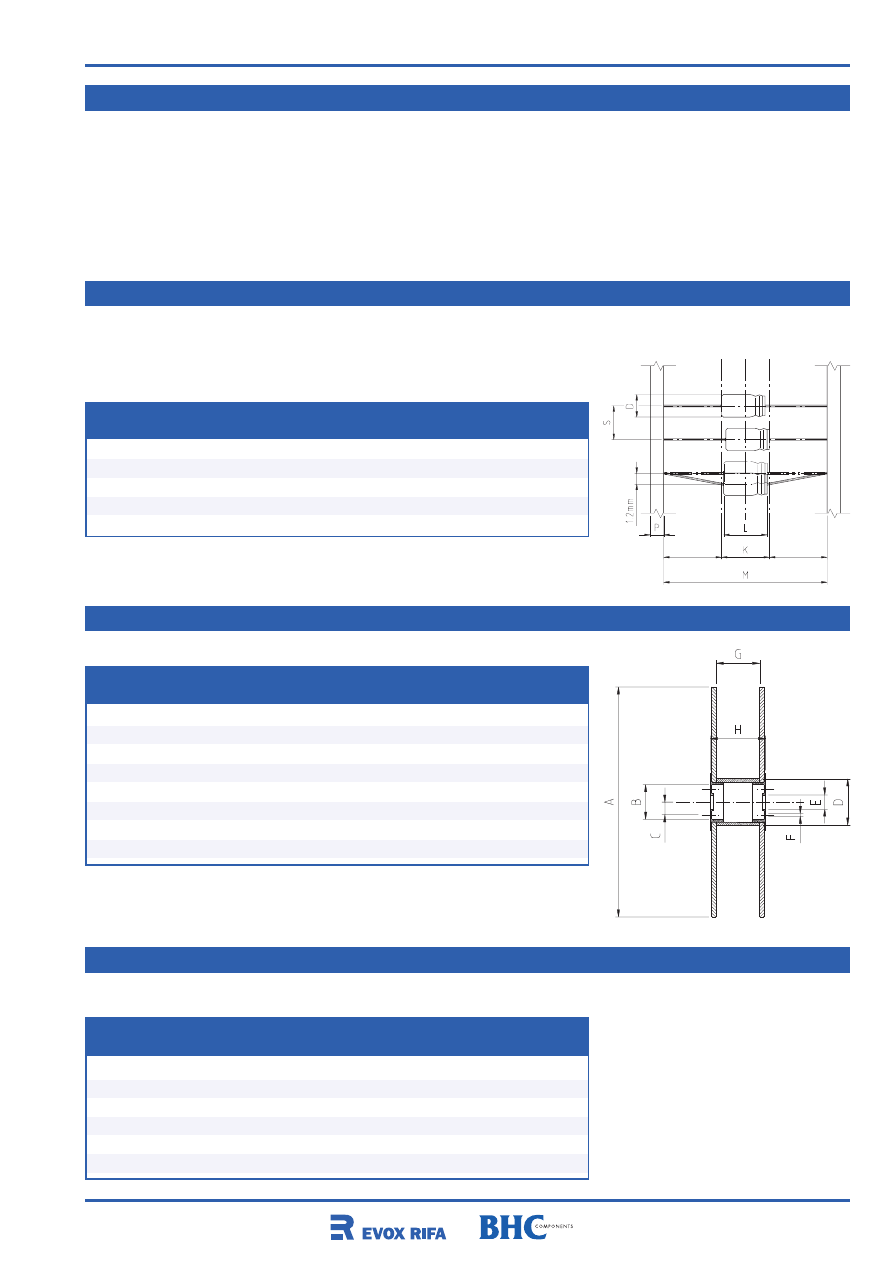

The taped capacitors are delivered in
accordance with IEC 60286-1.

taping and marking

aXial taping speCifiCation

Rated capacitance

Yes

Capacitance tolerance

Yes

Rated voltage

Yes

Date of manufacture

Yes, coded

Polarity indication

Yes

Article code

Yes

The components are taped so that identical
poles are turned to the same side of the tape.
The cathode lead tape is blue.

A

10

20

21.4

15 ± 0.75

73 ± 1.5  6 ± 1

500

B

10

29

30.4

15 ± 0.75

73 ± 1.5  6 ± 1

500

C

13

20

21.4

15 ± 0.75

73 ± 1.5  6 ± 1

400

D

13

29

30.4

15 ± 0.75

73 ± 1.5  6 ± 1

400

E

13

37

38.4

15 ± 0.75

73 ± 1.5  6 ± 1

400

Case  d

l

k

s

m

p

standard

code











Content/reel

peg 124

Dimensions in mm.

taping

A  Reel diameter

356 ± 2

B  Inside core diameter

76.2 ± 1.5

C  Feeding hole distance from reel center

27.2 ± 0.3

D  Outside core diameter

82.5 ± 2

E  Reel hole diameter

30.2 ± 0.4

F  Feeding hole diameter

8.0 ± 0.2

G  Inside reel width

90 ± 1

H  Reel width

98 ± 1

reel

standard

Dimensions in mm.

marking

standard

standard marking for: peg and peh types

Evox Rifa Electrolytic Capacitors are marked with year and month / week of manufacturing and batch code.

example:

ALS, ALC

165392/1  0631  = Batch 165392/1, Year 2006, Week 31

PEG124, PEG126, PEG220, PEG225, PEG 226,
PEH126:

0615/01

= Year 2006, Week 15, Batch No 1.

PEH169, PEH200:

0603/85966

= Year 2006, March, Batch No 85966.

PEH506, PEH526, PEH532, PEH534, PEH536:

0605004

= Year 2006, May, Batch No 4.

produCt marking for traCeability

85 °C

METRIC CASE SIZES

105 °C

125 °C

125 °C

COMPACT

105 °C

150 °C

85 °C

ASIAN CASE SIZES

40000hrs

LONG LIFE
COMPACT SIZE
HIGH RIPPLE CURRENT
VERY GOOD SURGE CAPABILITY
25 - 500 VDC

ALS30

ALS32

85 °C

NORTH AMERICAN CASE SIZES

ALS34

40000hrs

40000hrs

60000hrs

VERY LONG LIFE
ROBUST CONSTRUCTION
HIGH RIPPLE CURRENT
25 - 550 VDC

PEH200

78000hrs

EXTREMELY LONG LIFE
ROBUST CONSTRUCTION
HIGH RIPPLE CURRENT
10 - 450 VDC

PEH169

INCREASED LIFE

14000hrs

LONG LIFE
COMPACT SIZE
HIGH RIPPLE CURRENT
EXCELLENT SURGE CAPABILITY
25 - 450 VDC

ALS40

25000hrs

VERY LONG LIFE
ROBUST CONSTRUCTION
HIGH RIPPLE CURRENT
10 - 350 VDC

PEH169

INCREASED LIFE

C ± 20%

INCREASED TEMPERA

TURE

INCREASED LIFE

C -10% +30%

14000hrs

HIGH RELIABILITY
LOW ESR
100 - 450 VDC

PEG124

7800hrs

HIGH RELIABILITY
LOW ESR
10 - 63 VDC

PEG124

2000hrs

HIGH RIPPLE CURRENT
HIGH VIBRATION
WITHSTAND
25 - 63 VDC

PEG126

2000hrs

VERY HIGH RIPPLE CURRENT
25 - 63 VDC

PEG226
PEG220

8000hrs

HIGH CV
25 - 63 VDC

PEG225

INCREASED
TEMPERATURE

INCREASED RIPPLE CURREN

T

INCREASED
TEMPERATURE

REDUCED SIZE

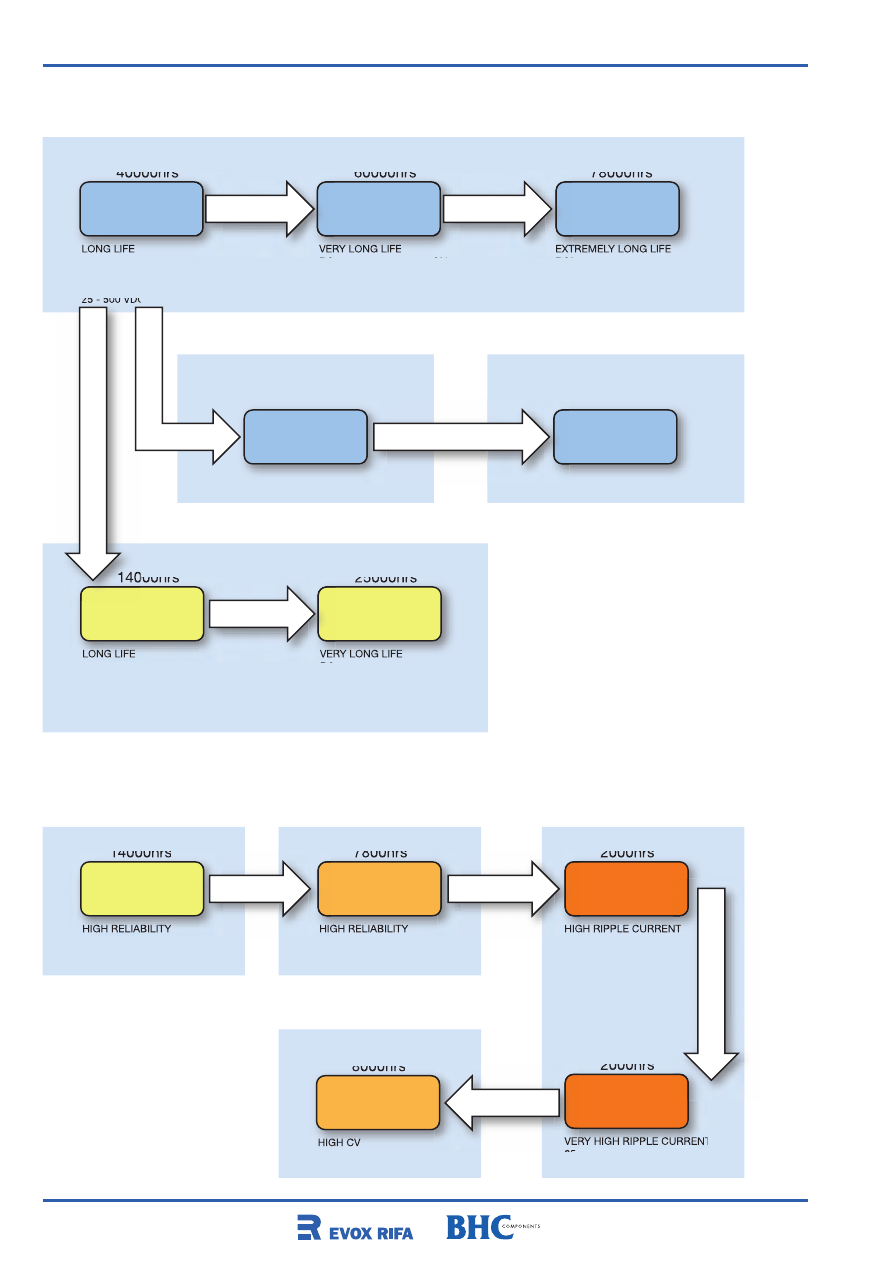

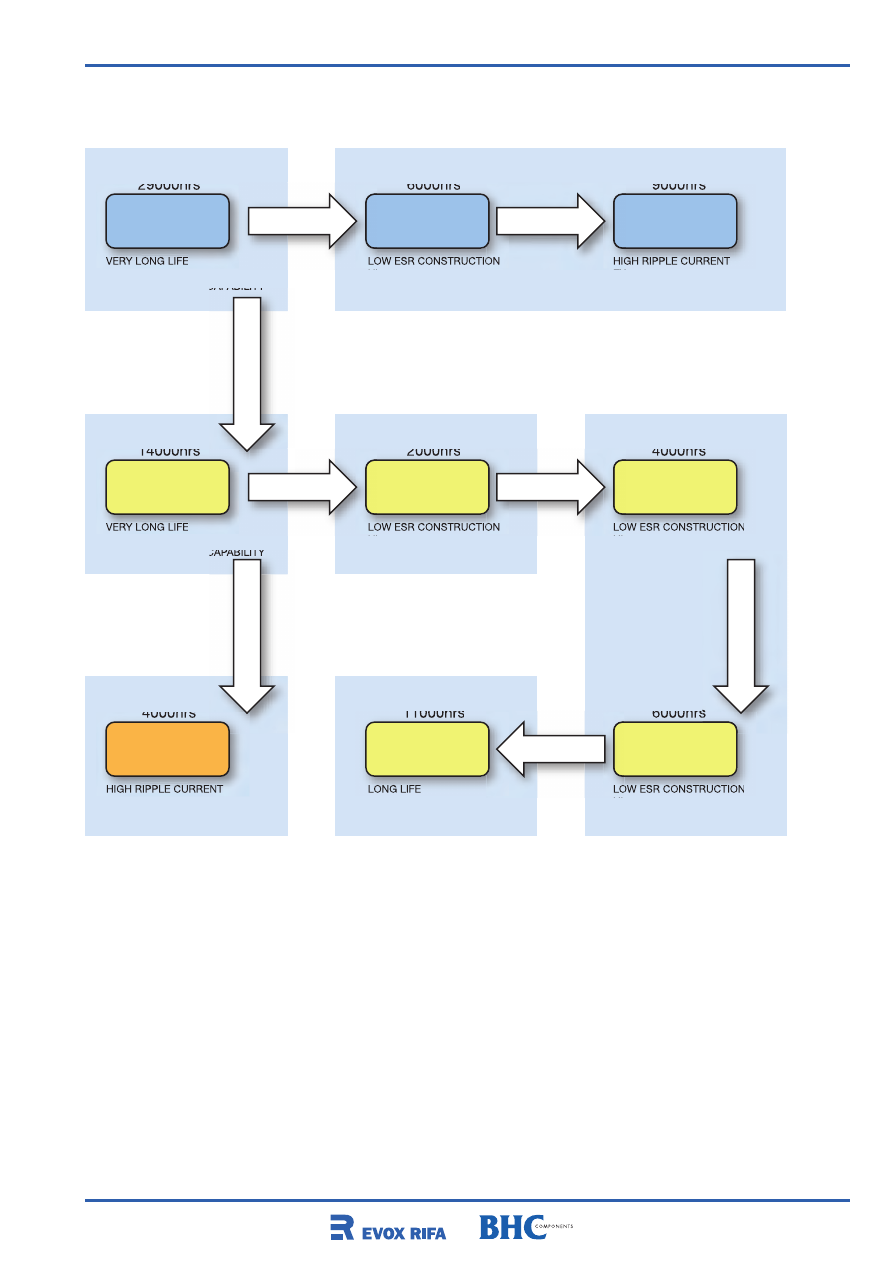

produCt roadmap

aXial

sCrew terminals

produCt roadmap

snap-in

Life expectancy figures based on
operation at upper category temperature
with rated d.c. voltage applied.

85 °C

COMPACT SIZE

85 °C

29000hrs

VERY LONG LIFE
HIGH RIPPLE CURRENT
EXCELLENT SURGE CAPABILITY
40 - 500 VDC

ALC10

6000hrs

LOW ESR CONSTRUCTION
HIGH RIPPLE CURRENT
35 - 450 VDC

PEH506

9000hrs

HIGH RIPPLE CURRENT
EXCELLENT SURGE CAPABILITY
200 - 450 VDC

ALC12

REDUCED SIZE

INCREASED TEMPERA

TURE

INCREASED LIFE

105 °C

VERY COMPACT SIZE

105 °C

COMPACT SIZE

105 °C

14000hrs

VERY LONG LIFE
HIGH RIPPLE CURRENT
EXCELLENT SURGE CAPABILITY
25 - 450 VDC

ALC40

2000hrs

LOW ESR CONSTRUCTION
HIGH RIPPLE CURRENT
35 - 450 VDC

PEH532

4000hrs

LOW ESR CONSTRUCTION
HIGH RIPPLE CURRENT
35 - 450 VDC

PEH534

REDUCED SIZE

INCREASED LIFE

INCREASED TEMPERA

TURE

125 °C

4000hrs

HIGH RIPPLE CURRENT
HIGH VIBRATION WITHSTAND
UR

≤

 63 VDC

PEH526

11000hrs

LONG LIFE
HIGH RIPPLE CURRENT
EXCELLENT SURGE CAPABILITY
200 - 450 VDC

ALC42

6000hrs

LOW ESR CONSTRUCTION
HIGH RIPPLE CURRENT
35 - 450 VDC

PEH536

INCREASED LIFE

INCREASED LIF

E

part numbering information

rifa eleCtrolytiC CapaCitors

when ordering, we recommend that both the full rifa code number and the specific characteristics of the component are quoted,

in order to eliminate any possibility of interpretation error. please see the example below.

Class code:





“P” = RIFA







“E” = Electrolytic capacitors







“H” = Radial terminations







“G” = Axial terminations

type code:





Type code indicate performance and type of terminations.

voltage code:





Rated voltage code, the code is specified in each article table.

dimension code:





Dimension code, the code is specified in each article table.

Capacitance code:



Number of digits in capacitance value in µF.







The two significant digits in the capacitance value.







Example:

2100 is the code for 10 µF









6330 is the code for 330000 µF.

design version code:

“0” for the basic version, “the catalogue product”. For higher







performance products, CAD-products letters, from A to Z is used.

Capacitance tolerance code:

Capacitance tolerance code.







Example:   Q:  –10 + 30%

K: ± 10%









M: ± 20%

J:  ± 5%









Y:  ± 15%

T:  -10 + 50%

eXample

general ordering information

The RIFA article code consists of a maximum of 20 positions.

Pos 1–20

a

b

C

1

2

3

d

e

4

5

6

f

g

t

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

The basic version of each article is designed with a fifteen character article code.

aX

ials and

s

C

rew terminals

snap-in

Describes different properties of the products, Pos. 14-20
Capacitance tolerance code, Pos. 13
Design version code, Pos. 12
Capacitance code, Pos. 9-11
Dimension code, Pos. 8
Voltage code, Pos. 7
Type code, Pos. 4-6
Class code, Pos. 1-3

PEG

124

H

V

422

0

Q

T1

PEH

200

X

A

322

0

M

B2

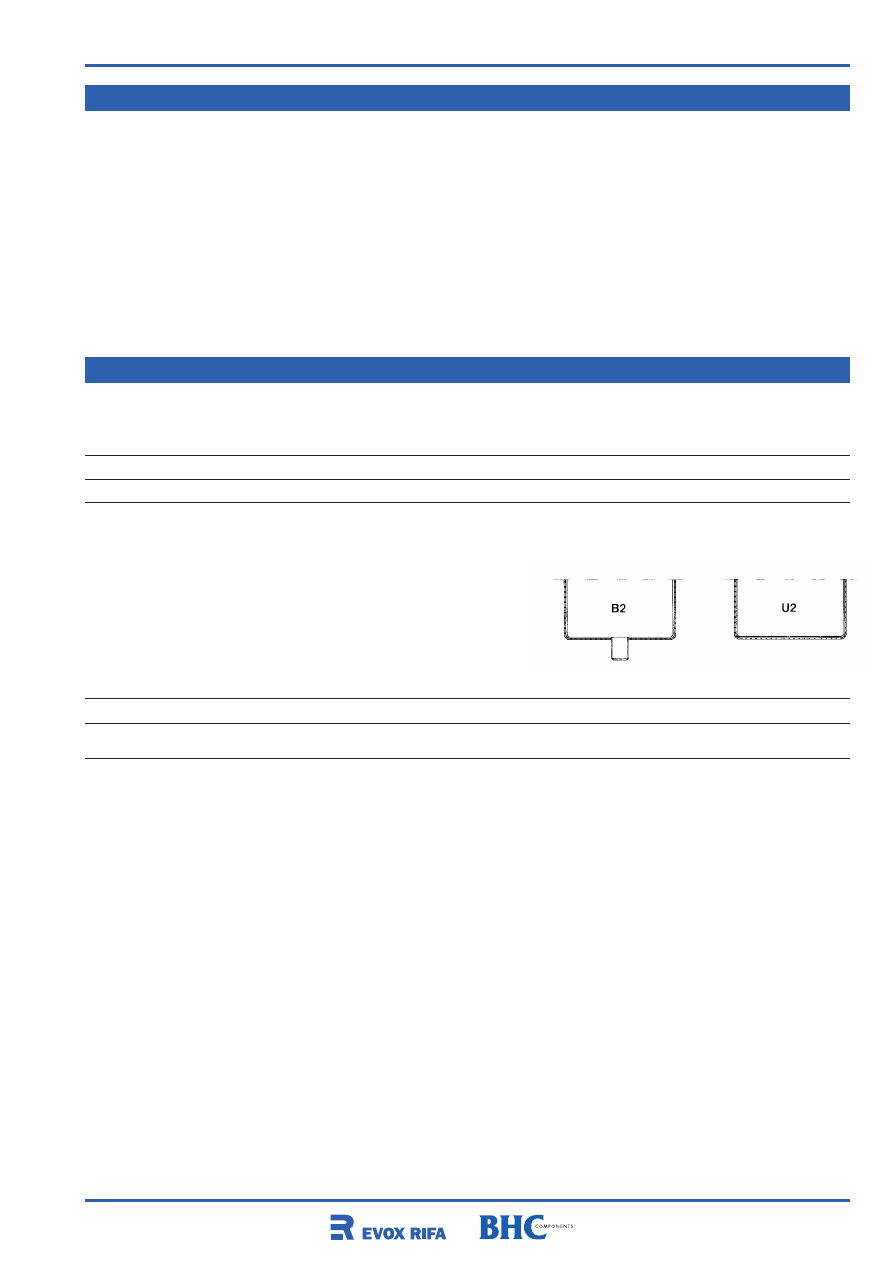

Style of tag *

)

, Pos. 16. See information below

Describes different properties of the products, Pos. 15-20
Capacitance tolerance code, Pos. 14
Design version code, Pos. 13
Capacitance code, Pos. 10-12
Dimension code, Pos. 8-8
Voltage code, Pos. 7
Type code, Pos. 4-6
Class code, Pos. 1-3

PEH  532

V

DG

356

0

M

4

S

*

)

 style of tag

Blank  = Standard pin length 6.3 mm
s

= Short pin length 4 mm

P

= Short pin length 5 mm

R

= Stand-off pin

D

= 0 Special Tag (out of above design)

part numbering information

bhC eleCtrolytiC CapaCitors

general ordering information

The BHC article code consists of 3 formats for the principle capacitor types. Where a part is required which has one or more attribute(s)
that are non standard, e.g. capacitance/tolerance, case type, print detail, sleeve type & marking, bar code labelling, reduced ESR, etc.,
a customer special part number is assigned. In the simplest case, a special part may differ from a standard part by having the customer
part number on the print detail. A special part number also makes it more difficult for third party copying as the technical specification will
not be disclosed without written consent from the originating customer.

standard part number with two digit case code



Pos 1–14

a

l

s

3

0

a

6

8

2

Q

p

3

5

0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

snap-in

&

s

C

rew terminals

Voltage code, Pos. 12-14

Length code, Pos. 11

Diameter code, Pos. 10

Capacitance code, Pos. 7-9

Terminal code, Pos. 6

Type code, Pos. 4-5

Class code, Pos. 1-3

ALS

30

A

682

Q

P

350

ALC

10

A

471

D

F

450

s

C

rew

 terminal

ALS

34

H

472

N

5L

450

Voltage code, Pos. 13-15

Length code, Pos. 11-12

Diameter code, Pos. 10

Capacitance code, Pos. 7-9

Terminal code, Pos. 6

Type code, Pos. 4-5

Class code, Pos. 1-3

standard part number with three digit case code

Pos 1–15

a

l

s

3

4

h

4

7

2

n

5

l

4

5

0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

ALS

30

A

1021

N

P

Length code, Pos. 12-13

Diameter code, Pos. 11

Sequential number unique to design, Pos. 7-10

Terminal code, Pos. 6

Type code, Pos. 4-5

Class code, Pos. 1-3

snap-in

&

s

C

rew terminals

Customer special part number



Pos 1–13

a

l

s

3

0

a

1

0

2

1

n

p







1

2

3

4

5

6

7

8

9

10

11

12

13

general ordering information

The RIFA article code consists of a maximum of 20 positions.

Pos 1–20

a

b

C

1

2

3

d

e

4

5

6

f

g

t

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

The basic version of each article is designed with a fifteen character article code.

10

Class code:





“AL” = BHC Aluminium electrolytic capacitors







“S” = Screw terminals







“C” = Snap-in terminations







“P” = Solder pin (DIN) terminations







”T” = Solder tag terminations







”N” = T-Network

type code:





Type code indicates performance and plain can or stud mounting







Plain can: 10,12, 20, 22, 30, 32, 34, 40, 42







Studded: 11, 21, 23, 31, 33, 35, 41

terminal code:





The terminal code is defined for each Class code.















Capacitance code:



First two digits equals first two significant figures.







Third digit is number of zeros.







Example:

272 = 2,700 µF









104 = 100,000 µF.

diameter code:



The diameter code is defined according to the following Class codes.

length code:



The length code is defined according to the class code, however, some type codes within a class







have different length codes.

voltage code:





Rated voltage code;







e.g. 040 = 40Vdc, 450 = 450Vdc

als

alC

alp

alt

aln

A = M5
C = M6
E = 1/4-28UNF
G = M6 HP High current
H = 10-32UNF
J = M6 LP High current
M = M5 HP
R = M5 Rifa

A = 2 pin 6.3mm
C = 4 pin 6.3mm
D = 2 pin 4.0mm
E = 4 pin 4.0mm
F = 3 pin 4.0mm
G = 5 pin 6.3mm
H = 5 pin 4.0mm
J = 4 pin stand-off
K = 5 pin stand-off
S = 2/4 pin slotted foil

A = all types

A = all types

S = 4 pin

part numbering information

bhC eleCtrolytiC CapaCitors

code

d

k

l

m

n

Q

ALS

ø36

ø51

ø64

ø66

ø77

ø90

code

b

C

d

e

f

k

ALC

ø25

ø30

ø35

ø40

ø45

ø50

code

a

b

C

d

ALP/T/N

ø25

ø30

ø35

ø40

code

a

b

C

d

e

h

f

p

t

ALS30/40 52

62

67

75

82

98

105

146

220

code

b

C

d

e

f

g

h

l

p

ALC

30

35

40

45

50

55

60

80

105

code

2C

2l

3C

3l

4C

Ja

4l

5C

5l

5r

6l

7l

8l

ALS32/34 55

68

80

93

105

115

119

131

144

150

169

194

220

code

a

b

d

e

f

ALP/T/N

35

45

55

75

105

11

general teChniCal information

Rated voltage

DC voltage

Superimposed
AC-voltage

Rated reversed
voltage

Surge voltage

Transient voltage

Rated
capacitance

DC capacitance

Impedance

Equivalent series
resistance

Equivalent series
inductance

Dissipation factor

terms and definitions

term



         symbol



     unit             definition





       notes

U

R

U

DC

U

AC

U

RE

U

S

U

T

V

V

V

V

V

V

Maximum operating peak voltage of a
non reversing type waveform for which
the capacitor has been designed for
continuous operating. Figure 1.

The mean value of the applied
DC-voltage. Figure 1.

Maximum superimposed alternating
voltage applied. Figure 1.

The maximum permitted reverse voltage
(not in continous operation).

A peak voltage induced by a switching
or any other disturbance of the system
which is allowed for a limited number
of times. Figure 1.

Some of our capacitors can withstand
pulses exceeding the surge voltage.
(No general ratings, value on request)

Figure 1.

U

DC

+U

AC



≤

 U

R

U

RE



≤

 1.0V

1.15 x U

R

 for U

R



≤

 315V

1.10 x U

R

 for U

R

 > 315V

1000 cycles with load period
30s and no load period 330s,
R x C = 0.1s.

Rise time t

R

 , 100 µs < t

R

 < 5 ms

Time between transients > 5 min.
Nominal voltage applied
between transients. 1000
pulses randomly applied during
life time.

C

R

C

DC

Z

R

ESR

L

ESL

tan

δ

F

F

W

W

H

The rated capacitance is the value
which is indicated upon the capacitor.

The capacitance determined on basis
of the capacitors storage capacity
when charged with DC voltage.

Impedance between capacitor
terminals.

An equivalent resistance in series with
the ideal capacitor representing all the
losses of the capacitor.

An equivalent inductance in series
with the ideal capacitor representing
the inductance of the winding and the
terminals.

Measure for the deviation from an ideal
capacitor.

Measured at

≤

 0.5V and 100 Hz

without DC polarization, 20°C.

Measured acc. to DIN 41328.

Determines out put ripple voltage.

Maximum R

ESR

 is stated at

100 kHz and 100 Hz, 20°C.

Partly determines impedance
at high frequencies.

Maximum tan

δ

 available on

request.

12

Maximum rms current for
continuous operation at
specified service conditions.

Applied ripple current at
operating frequency and
operating temperature.

The leakage current is the
current after a specified time
flowing through the capacitor
when a direct voltage
is applied across the terminals.

The final direct current that
appears after a prolonged
operating time.

The ambient temperature interval
between a lower and upper
temperature limit to which the
capacitor may be continuously
exposed in order to function with
specified parameter tolerances.

A temperature at which the
capacitor can be stored without
any applied voltage and without
any damage to the capacitor.

The temperature around the
capacitor.

The hottest part of the case.

The hottest part of the winding.

Shelf life is specified time for which
a capacitor can be stored with no
applied voltage.

The operational life designates the
period that is achieved until the
electrical parameters exceed certain
values. During this time the failure
rate is constant.

The failure rate is the fraction failure
divided by the specified time of duty.



general teChniCal information

terms and definitions

term

symbol

unit

definition

notes

Rated ripple
current

Ripple current

Leakage current

Operational
leakage current

Temperature
range

Storage
temperature

Ambient
temperature

Case temperature

Hot-Spot
temperature

Shelf life

Operational life

Failure rate

I

RAC



I

AC

I

RL

I

OL

T

S

T

a

T

c

T

h

L

OP

λ

A

A

A

A

°C

°C

°C

°C

°C

h

h

h

-1

I

RAC

 is stated at 100 Hz and

upper category temperature.
See Article Table.

For calculation of k

AC

 and k

PC

.

Rated  value
(at 20°C, U

R

 applied, 5 minutes).

Measured after approximately
30 minutes.

See Article Table.

Minimum storage temperature
is –55°C. Storage life at 40°C
without reforming 10 years.

Determines life, reliability and
max permitted ripple current.

See article table for each group.

Operational life is defined as:
10

≤

 U

R



≤

 160V

Δ

c/c

≤

 ± 15%

U

R

 > 160V

Δ

c/c

≤

 ± 10%

tan

δ ≤

 1, 3 tan

δ

(specified value)
I

L

≤

 I

RL

, R

ESR

≤

 2R

ESR

 (initial value).


The failure rate is divided from
our periodic tests. Therefore the
failure rate is only given at the
test temperature for life tests. An
estimation is also given at 60°C.

1

aluminium electrolytic Capacitors

The aluminium electrolytic capacitor consists basically of two
foils interleaved with an absorbent paper wound tightly into a
cylinder. The main advantage of this type of capacitor is the high
capacitance per unit volume due to its internal construction which
consists of a very thin dielectric layer and large effective surface
area.
The positive plate, or anode, is made from aluminium foil which
is etched to increase the surface area. The dielectric is aluminium
oxide, which is formed electrolytically onto the surface of the
foil. This formed oxide layer is very thin, being proportional in
thickness to the forming voltage and possesses a semiconductor
characteristic. The oxide thickness for a 25 volt working capacitor
is in the order of 0.045 microns.

The negative plate, or cathode, is provided by an electrolyte
solution for two reasons:
•  allows good contact with the anode by permeating all the


etched structure.

•  repairs any flaws in the oxide layer when the capacitor is


polarised.

The second foil, usually called the cathode foil, contacts with
the electrolyte reducing the series resistance.  This foil has a thin
stabilized oxide film, and therefore will also possess a very high
capacitance. Like the anode foil the cathode is also etched to
increase the surface area. This is necessary in order to eliminate
the effect on the overall capacitance by the presence of the
cathode foil.

equivalent circuit



                 anode           cathode

dielectric

+ve

d

A = surface area

-ve

dielectric

cathode

aluminium foil

paper soaked in electrolyte

electrolyte solution

anode

aluminium foil

CapaCitor ConstruCtion

basic Construction of a Capacitor

The basic principle of the capacitor is to store electrical charge
(Q in coulombs). The potential charge it can hold is determined
by the capacitance (C in Farads) and voltage (V in volts) and is
defined as:
Q = C . V
The unit of capacitance, the Farad, is the capacitance of the
capacitor between the plates across which there appears a
potential difference of 1 volt when it is charged by 1 coulomb
of electricity. The value of capacitance in a basic capacitor is
proportional to the area of the plates and inversely proportional to
the distance between them. Not only does this distance between
the plates have an effect on capacitance but also the material that
occupies the space, known as the dielectric.

If the space were to be occupied by a perfect vacuum then the
capacitance can be determined by:




∈

0

 . A



C =

                            d
A =

surface area of the plates in m

2



d =

distance between the plates



(or dielectric thickness) in m

∈

0

 =

permittivity of free space - 8.85 x 10

-12

 F/m

In practice this space is occupied by a dielectric which has a
relative permittivity to that of the vacuum as follows:

Material

Relative Permittivity

Vacuum

1.0

Air

1.0006

Paper (dry)

2 - 2.5

Polythene

2 - 2.5

Insulating oil

3 - 4

Bakelite

4.5 - 5.5

Glass

5 - 10

Therefore capacitance is determined by:




∈

0

 .

∈

r

 . A



C =

                            d

∈

r

 = relative permittivity of the dielectric

general teChniCal information



1

1

1



C

total



C

anode



C

cathode



=

+

1

manufaCturing proCess

The manufacturing process begins with the anode foil being
electrochemically etched to increase the surface area and
then ‘formed’ to produce the aluminium oxide layer.
Both the anode and cathode foils are then interleaved with
absorbent  paper  and  wound  into  a  cylinder.  During  the
winding process aluminium tabs are attached to each foil
to provide the electrical contact.
The deck, complete with terminals, is attached to the tabs
and then folded down to rest on top of the winding.
The  complete  winding  is  impregnated  with  electrolyte
before  being  housed  in  a  suitable  container,  usually  an
aluminium  can,  and  sealed.  Throughout  the  process  all
materials  inside  the  housing  must  be  maintained  at  the
highest purity and be compatible with the electrolyte.
Before being sleeved and packed each capacitor is aged
and tested. The purpose of ageing is to repair any damage
in the oxide layer and thus reduce the leakage current to a
very low level. Ageing is normally carried out at the rated
temperature  of  the  capacitor  and  is  accomplished  by
applying voltage to the device whilst carefully controlling
the supply current. The process may take several hours
to complete. Damage to the oxide layer can occur due to
variety of reasons:



•

slitting of the anode foil after forming



•

  attaching the tabs to the anode foil



•

minor mechanical damage caused during winding

After completion of the production process a sample from
each batch is taken by the quality department.  This sample
size is controlled by the use of recognised sampling tables
defined in BS 6001.
The following tests are applied and may be varied at the
request of the customer.  In this case the batch, or special
procedure, will determine the course of action:
Electrical:



•

Leakage current



•

Capacitance



•

ESR



•

Impedance



•

Tan Delta

Mechanical/Visual:



•

Overall dimensions



•

Torque test of mounting stud



•

Print detail



•

Box labels



•

Packaging, including packed quantity

Cathode foil

Tissues

Foil tabs

Extended cathode

Anode foil

Forming

Winding

Decking

Impregnation

Assembly

Ageing

Testing

Sleeving

Packing

Etching

general teChniCal information

1

Selection of an electrolytic capacitor for
reliable operation in a particular application
should be based on a complete working
condition specification. This chapter will
give some guidelines on how to select
electrolytic capacitors.

introduCtion

An electrolytic capacitor used for smooth-
ing, energy storage or filtering of a rectified
AC voltage will be loaded with an AC ripple
current causing a power loss and heating
of the capacitor.

The temperature in the hottest part, the
Hot Spot, inside the capacitor, is the major
factor influencing operational life. The
Hot Spot temperature is dependent upon
several factors.

  •  Power loss caused by AC current
  •  Thermal resistance between the
    Hot Spot and the ambient
  •  Ambient temperature and



    capacitor cooling condition.

Evox Rifa / BHC’s electrolytic can types
and axials are designed for operation
under severe climatic conditions and for
heavy ripple current load. This requires low
internal losses and an efficient heat transfer
between the capacitor “Hot Spot” and the
ambient.

The internal thermal design and the method
of mounting the capacitor are therefore of
equal importance for reliability and opera-
tional life together with the capacitor’s
electrical design.

Long term high parameter stability is the key
to Long Life, and the ability to with-stand
high temperature and high ripple current.
The power loss P in the capacitor can be
calculated from:

  P = R

ESR

 x I

AC

2

R

ESR

is dependent on the frequency f,

and winding temperature. With complex
current waveform it is therefore necessary
to calculate the contribution from each
harmonic frequency to the power loss.

  P = R

ESR

 (f

1

)xI

AC

2

 (f

1

)+R

ESR

 (f

2

)xI

AC

2

 (f

2

)(W)

The thermal resistance R

th

, (°C/W), of a

capacitor is defined from the power loss
P and the temperature difference;

Δ

T,

between the Hot Spot temperature, T

h

 and

the ambient temperature, T

a

, in the thermal

equilibrium,



Δ

T = P x R

th



Δ

T = T

h

 –T

a

The power P is assumed to be generated
in the Hot Spot.

R

th

 (total thermal resistance) can be divided

in two parts. R

thhc

 is the inner thermal

resistance between the Hot Spot and the
case. R

thca

 is the outer thermal resistance

between the case and the ambient.



Δ

T = P x (R

thhc

 + R

thca

 )

R

thhc

 is dependent on the capacitor design,

R

thca

 is dependent on cooling conditions.

In electrolytic capacitors, heat generated in
the winding is easily transfered in the axial
direction. With this design a very low R

thhc

 is

achieved and thus a very low temperature
difference between the Hot Spot and the
case.

The operational life of Long Life electro-
lytic capacitors is dependent upon the
evaporation of electrolyte through the seal.

At voltages up to rated voltage and at high
temperatures there are practically no other
factors that influence the life of the capac-
itors. Sealing materials are selected for a
minimum of diffusion losses.

Even if the Hot Spot temperature, T

h

deter-

mines service life, the case temperature,T

c



is better suited as a reference temperature
for the calculation of service life. T

c

 is the

temperature of a well defined surface area
(the bottom of the case beneath the insu-
lation). It is easily measured when e.g.
effect of forced cooling is determined. For
a certain power loss P the temperature
difference between T

h

 and T

c

 is a constant.

  T

h

 = T

c

 + P x R

thhc

general teChniCal information

appliCation and operation of eleCtrolytiC CapaCitors

parallel and series operation

Special  considerations  arise  when
electrolytic capacitors are used in series or
parallel banks.

In series operation, matching of capacitance
values may be necessary to avoid imbalance
during charging and discharging mode.
Steps must be taken to ensure adequate
d.c. voltage distribution while biased, either
by providing shunt resistors to compensate
for inequalities in capacitor d.c. leakage
currents, or some other means.

There are two major configurations to
consider when constructing a series/parallel
bank of capacitors - individual balancing
resistors and common centre connection.
Individual  balancing  resistors  afford
greater protection for the capacitors if one
becomes short circuit but is more complex
to construct and expensive. Common
centre connections give improved balancing
during steady state and transient conditions
but offer the possibility of exposing one
half of the bank to full voltage should one
capacitor short circuit.

Full details on the selection and use of
shunt resistors can be found in the separate
application notes produced by Evox Rifa /
BHC.

In parallel operation, particularly large, high
voltage banks, the possibility of capacitors
discharging into each other may entail
special precautions in certain applications.

series/parallel bank protection

There are three major configurations to
consider in protecting a series/parallel
bank of capacitors. The advantages and
disadvantages of each are outlined below
but the final choice must be made by the
equipment designer.
OPTION 1 - Fusing for whole bank

Advantages

•

Simple construction

•

Inexpensive

Disadvantages

•

Only offers basic protection

•

Cannot protect against internal

discharges within bank

OPTION 2 - Individual capacitor fuses

Advantages

•

Removes faulty capacitor from circuit

Disadvantages

•

Expensive

•

Complex assembly (busbars and fuses)

OPTION 3 - Electronic monitoring
Advantages

•

May prevent serious failure by early

shut down of equipment

•

Optional bank discharge mechanism to

prevent capacitors dumping charge into
failed capacitor
Disadvantages

•

Must be designed into control circuitry

•

Complex and expensive

1

appliCation and operation of eleCtrolytiC CapaCitors

general teChniCal information

shelf life and re-ageing

shelf life

The capacitance, ESR and impedance of a
capacitor will not change significantly after
extended  storage  periods,  however  the
leakage current will very slowly increase.
Evox Rifa / BHC products are particularly
stable  and  allow  a  shelf  life  in  excess  of
three years at 40°C. See sectional speci-
fication  under  each  product  series  for
specific data.

re-age (reforming) procedure

Apply the rated voltage to the capacitor
at room temperature for a period of
one hour, or until the leakage current
has fallen to a steady value below the
specified limit.  During re-ageing a
maximum charging current of twice
the specified leakage current or 5mA
(whichever is greater) is suggested.

voltage deration

If capacitors are operated at a voltage
below their rated value then the reduced
stress and lower leakage current will give
an improvement in the life expectancy.

Since leakage current increases with
temperature the benefit of a reduced
operating voltage is more pronounced at
higher temperatures. The graph below
shows the voltage deration factor (Kv) for
products with a rated temperature of 85°C
and core temperatures (Tc) of 45°C, 65°C
and 85°C.

The life expectancy of a capacitor at
full rated voltage is multiplied by the
voltage deration factor to obtain the new
life expectancy at the lower operating
voltage:
Le

(Vop)

  = Le

(Vr)

 x Kv


Le

(Vop)

  -  Life expectancy at operating



  voltage

Le

(Vr)

  -  Life expectancy at rated voltage

Kv

-  Voltage deration factor

polarity and reversed voltage

Aluminium  Electrolytic  capacitors
manufactured for use in d.c. applications
contain an anode foil and a cathode foil. As
such they are polarised devices and must
be connected with the +ve to the anode foil
and the -ve to the cathode foil. If this were
to be reversed then the electrolytic process
that took place in forming the oxide layer
on the anode would be recreated in trying
to form an oxide layer on the cathode. In
forming the cathode foil in this way heat
would be generated and gas given off
within the capacitor usually leading to
catastrophic failure.

70

75

80

85

90

95

100

1.5

1.45

1.4

1.35

1.3

1.25

1.2

1.15

1.1

1.05

1

% of rated voltage

Factor Kv

The cathode foil already possesses a
thin stabilised oxide layer, this thin oxide
layer is equivalent to a forming voltage of
approximately 2V. As a result, the capacitor
can withstand a voltage reversal of up to 2V
for short periods. Above this voltage the
formation process will commence.

Aluminium electrolytic capacitors can also
be manufactured for use in intermittent a.c.
applications by using two anode foils in
place of one anode and one cathode.

Case  polarity  -



due  to  the  presence  of

electrolyte in the capacitor the aluminium
can, stud mounting and any dummy pins
will  essentially  be  at  the  same  potential
as  the  negative  terminal.  It  is  therefore
recommended that they are either:

•

left unconnected

•

connected to the same potential as

  the negative terminal

•

insulated

mounting

All aluminium electrolytic capacitors
incorporate a safety vent, in order to
relieve build up of internal pressure due
to over stress or catastrophic failure.  For
the smaller ranges, such as snap-in or
solder pin types, this takes the form of a
weakened area in the side or base of the
can. For the larger, screw terminal types the
vent is incorporated in the deck.

In  all  cases  consideration  must  be
given, when mounting the capacitor, to
the operation of the vent under failure
conditions.    It  is  recommended  that
capacitors are always mounted with the
safety vent uppermost, or in the upper
part of the device. Should the vent operate
the least amount of electrolyte will then be
expelled.

It is worth noting that screw terminal
capacitors may be mounted in any position
so long as the vent can operate.  The
operational and parametric performance
is  totally  unaffected  by  the  physical
orientation but should the vent operate with
the capacitor mounted upside down then a
few drops of electrolyte may be expelled.

Board mounting types are designed to be
mounted  by  their  terminals  alone.  Larger
types  may  have  dummy  pins  for  extra
rigidity. Screw terminal and tag ended types
may be fixed with a base stud or suitable
mounting clamp.
Adequate space should be allowed between
components  for  cooling  air  to  circulate,
particularly  when  high  ripple  currents  are
being applied.

altitude and low air pressure

If  a  capacitor  is  operated  at  altitude,  the
life will be affected slightly for two reasons.
Convected heat loss will be reduced as the
air  density  falls  resulting  in  the  capacitor
running hotter with a consequent reduction
in life.
As  the  air  pressure  drops  the  differential
between  the  internal  case  pressure  and
external  pressure  increases.  A  complete
vacuum would cause the internal pressure
to  rise  by  15  psi  (approx.).  If  maintained
this  would  lead  to  increased  electrolyte
vapour loss and give a slight reduction in
life expectancy.

maximum altitude as a function of

the ambient temperature (t

a

)

air pressure as a function of

the altitude

Air pressure

(mbar)

Air pressure

(mbar)

1

Cleaning of electrolytic capacitors

Aluminium electrolytic capacitors are
susceptible to damage by certain types
of cleaning solvents. Cleaning solvents

that contain halogenated hydrocarbons

especially chlorinated hydrocarbons
are generally not recommended. The
solvents can diffuse through the seal into

the capacitor, and are then converted

electro-chemically to free chlorides, which
can cause corrosion. This can result in a

pressure build-up that can destroy the

capacitor.

Cleaning of eleCtrolytiC CapaCitors

general teChniCal information / Quality system

to avoid hydroxide precipitation on the
surface of the can.

Halogenated  Hydrocarbons  contain
CFC’s and as such are ozone depleting

chemicals (ODC’s). It is not recommended

that they are used as cleaning solvents. In
addition these solvents can be injurious to

electrolytic capacitors by absorption into

the rubber seals followed by subsequent

diffusion into the case, and attack of the
winding, leading to premature failure.

Cleaning solvents that can be used

without precautions

1) Cleaning solvents such as alcohols (e.g.

isopropanol, methyl-, ethyl-, propyl-, or
buthyl alcohol), glycol ethers (e.g. methyl-

glycol) or ethylacetate are recommended.

2) If the other components on the circuit
board are washable with water, water with
a mild detergent is recommended as the
mildest cleaning solvent. However, this
procedure should be followed by immedi-
ate drying in hot air +85°C for 5–10 min.

evoX rifa Quality

The quality of Evox Rifa’s products and

services is based on a continuous strive
towards excellency throughout the whole
organization. Skilled and motivated personnel,
technical know-how and modern equipment
combined with extensive quality assurance
make Evox Rifa the supplier of components
of the highest quality.

The up-to date quality tools like Statistical

Process Control (SPC) in various forms,
Failure Mode and Effect Analysis (FMEA),
Accelerated Reliability Testing and Zero
Defect Acceptance concept in final testing
are the corner stones of the every day quality
work. Cross-functional teams are routinely
used in Problem Solving (8D method) with
effective Failure Analysis support.

As a visible evidence of our quality, all the

manufacturing units world wide are certified
according to ISO 9001. In addition to that,
the relevant factories have the automotive
industry’s QS9000 certifications, which
is in process to be upgraded to ISO TS
16949 during 2006. The Finnish factory has

also IECQ approval. Our well known EMI
suppression capacitors carry the important
safety marks for world wide applications.

Evox Rifa companies have the following

certificates:

iso 14001

P.T. Evox Rifa, Batam, Indonesia

iso 9001

BHC Components
Evox Rifa AB, Gränna, Sweden
Evox Rifa Oy, Suomussalmi, Finland
Nantong Evox Rifa Electrolytics,

  P.R. China

P.T. Evox Rifa, Batam, Indonesia

iso ts 16949

Evox Rifa AB, Gränna, Sweden

Qs9000 (ts 16949 pending at the time

  of printing of this catalogue)

Evox Rifa Oy, Suomussalmi, Finland
Nantong Evox Rifa Electrolytics,

  P.R. China

P.T. Evox Rifa, Batam, Indonesia

ieCQ

Evox Rifa Oy, Suomussalmi Finland

Customer in focus

The only real measure of our total quality

performance  is  the  acceptance  of  our
customers.

Evox Rifa’s quality work has always been

focused on the customer. We have actively
made quality agreements with ambitious goal
settings with World-Class Companies – small
and large.

This active quality cooperation has been

most fruitful to Evox Rifa by bringing in most
modern quality tools, but especially by providing
us with reliable feedback on the performance
quality of our products and services.

The cooperation has not only lead to

continuous improvement of the quality of
our products, but sometimes also helped our
customers to spot some weaknesses in their
designs. A visible sign of these close links
between Evox Rifa and various customers is
the numerous prestigious customer approvals
and the performance awards addressed to
Evox Rifa and BHC Components.

CertifiCates for the business area eleCtrolytiC CapaCitors

1

reliability & environment

reliability

reliability

The reliability of a component can be
defined as the probability that it will
perform satisfactorily under a given set of
conditions for a given length of time.

In practice it is impossible to predict, with
absolute certainty, how any individual
component will perform, we must utilise
probability theory. It is also necessary to
clearly define the level of stress involved
(e.g. operating voltage, ripple current,
temperature and time).  Finally the meaning
of satisfactory performance must be
defined by specifying a set of conditions
which determine the end of life of the
component.

Reliability as a function of time, R(t), is
normally expressed as:



R(t)=e

-

λ

t

where R(t) is the probability that the
component will perform satisfactorily for
time t, and

λ

 is the failure rate.

failure rate

T h e   f a i l u re   r a t e   i s   t h e   n u m b e r   o f
components failing per unit time. The failure
rate of most electronic components follows
the characteristic pattern:
Early failures are removed during the
manufacturing process.
The operational life is characterised by a
constant failure rate.
The wear out period characterised by a
rapidly increasing failure rate.

The failures in time (FIT) are given with a
60% confidence level for the various type
codes. By convention, FIT is expressed as
1 x 10

-9

failures per hour. Failure rate is also

expressed as a percentage of failures per
1000hours.

eg. 100FIT = 1 x 10

-7

 failures per hour

= 0.01%/1000 hours

Type

FIT @ 40°C

ALC1_

12

ALC4_

12

ALS3_

12

ALS4_

12

ALP_

22

ALT_

22


Type

FIT @ 60°C

PEH200

100

PEH169

100



end of life definition

Catastrophic Failure: short circuit, open
circuit or safety vent operation.

Parametric Failure:
change in capacitance > ±10%
Leakage current > specified limit
ESR > 2 x initial ESR value

mbtf

 The mean time between failures (MBTF) is
simply the inverse of the failure rate.



MTBF= 1/

λ

wear out

early failures

operational life

Failur

e Rate

λ

Time

environmental Commitment

As  an  environmentally  conscious

company,  Evox  Rifa  (including  BHC
Components) is working continuously
with  improvements  concerning  the
environmental effects of both our capacitors
and the production of them.

In Europe (RoHS Directive) and in

some other geographical areas like China,
legislation has been put on place to prevent
the use of some hazardous materials, like
Lead (Pb), in electronic equipment. All
products in this catalogue are produced
to help our customer’s obligations to
guarantee their products to fulfil these
legislative requirements. The only material
of concern in our products has been
Lead (Pb), which has been removed from
all designs to fulfil the requirement of

containing less than 0,1% of Lead in any
homogeneous material.

Evox Rifa will follow closely any changes

in legislation world wide, and makes
any necessary changes in its products,
whenever needed.

Some customer segments like Medical,

Military and Automotive Electronics may
still require e.g. the use of Lead in electrode
coatings. To clarify the situation, and to
distinguish products from each other, a
special symbol is used on the packaging
labels for RoHS compatible capacitors.
See pictures to the right.

Because of customer requirements

there may appear additional markings like
LF = Lead Free or LFW = Lead Free Wires
on the label.

RoHS

Compliant

RoHS

Compliant

examples of rohs Compliance markings

on packaging labels

1

environment & produCt safety

produCt safety

these notes should be read in

ConJunCtion with the produCt

data sheet. failure to observe

the ratings and the information

on this sheet may result in a

safety haZard.

warning

when potentially lethal voltages e.g. 30v

a.c. (r.m.s) or 60v d.c. are applied to the

terminals of this product, the use of a

hazard warning label is recommended.

in the case of motor start capacitors

they meet the requirements of british

standard  specifications  bs.5267:

1976 and reference should be made to

appendix C -guide for installation and

operation.

1. eleCtrolyte

Aluminium electrolytic capacitors contain
liquids  (electrolytes)  which  can  be
hazardous. The electrolytes are conducting
solutions of organic and/or boric acid,
neutralised with amines or ammonia, in
a variety of solvents. The major solvents
are butyrolactone and ethylene glycol. Co-
solvents e.g. N-methyl pyrolidone may be
present. Inorganic or organo-phosphates
are present in low concentration. The
physical, chemical and toxicological
properties of the electrolytes are largely
determined by the solvents, as summarised
below:

physical properties



1.  Low viscosity - typically 5 - 50 cp at

25°C

2. Combustible - Flash points 95 - 120°C
3.  Low vapour pressure -< 20mm Hg at

25°C

Chemical properties

1. Non-corrosive.
2.  Can be aggressive to many plastics,

lacquers and resins.

3. Totally soluble in hot water.

toxicology



The electrolytes are moderately toxic, with
LD50 values in the range 1.5 -2g/Kg.
Skin exposure can cause drying and de-
fatting. Severe irritation may be caused to
the mucous membranes, particularly the
eyes, where conjunctivitis may result.

safety precautions



In the event of electrolyte escape, wash the
affected area with hot water. Use rubber
gloves to avoid skin contact. Any contact
with the eyes should be liberally irrigated
with water, and medical advice sought.

Note - the electrolyte systems do not
contain  materials  currently  listed  as
carcinogenic, mutagenic or teratogenic,
e . g .   p o l y c h l o r i n a t e d   b i p h e n y l s
(PCB’s), dimethylformamide (DMF) or
dimethylacetamide (DMA).

2. intrinsiC properties

operating



D.C. capacitors are polar devices, and will
operate safely only if correctly connected.
Reversing the connections will result in high
leakage currents which could subsequently
cause short circuit failure, rupture of the
safety vent and possibly explosion and
fire.
Correctly polarised operation may result in
the above failure modes if:
• the surge voltage is exceeded.
• the ambient temperature is too high.
• excessive ripple currents are applied.

A.C. types are non-polar. Catastrophic
failure may be caused by:
• Abnormal duty cycles.
• Voltage in excess of rated value.
• Ambient temperature too high.

non operating



Aluminium electrolytic capacitors contain
liquids which can leak out (see material
content).
Damage to the encapsulation may cause
leakage of the electrolyte. Excessive
torque or soldering heat may affect the
performance of the capacitor or damage
the sealing.
Electric shock may result if capacitors are
not discharged.

3. flammability

Most  plastics  and  elastomers  are
combustible i.e. will ignite if an ignition
source is applied under suitable conditions
of temperature and oxygen level.
For  most  published  data,  the  UL94
Horizontal or Vertical Burning System
has been applied. Although useful for
comparative  values,  this  test  is  not
practicable, as the ignition characteristics
are strongly influenced by the material
dimensions, and other materials with
which they may be in intimate contact.
Evox Rifa / BHC  has completed a series
of flammability tests based on a Needle
Flame Test, as specified in IEC 60695-2-
2. Details of the tests undertaken on both
the external components and internal
wind elements, can be found in a full
technical article, TD005, “Flammability
Characteristics” contained within BHC
“Aluminium Electrolytic Capacitors –
Application Notes”.

4. disposal

Aluminium Electrolytic Capacitors are
consignable waste under the Special Waste
Regulations 1996 (Statutory Instrument
1996 No 972), which complies with the
EC Hazardous Waste Directive – Directive
91/689/EEC.  The  electrolyte  should
therefore be treated as a hazardous waste
and advice should be sought from the
local office of the Environmental Agency
regarding it’s disposal. In the United
Kingdom there are two possible methods
of disposal; high temperature incineration

and landfill, from which the user should
seek the best practicable environmental
option.
Due to the construction of an aluminium
electrolytic capacitor, high temperature
incineration may cause the component
to explode due to build-up of internal
pressure. In addition, incineration may also
cause the emission of noxious fumes. If it
is decided that this is the best practicable
option then it must be carried out under
controlled conditions and at a minimum
temperature of 1200°C. It should also be
confirmed that the incinerator is authorised
under parts A or B of the Environmental
Protection Act.

The alternative is to dispose of them in an
engineered lined landfill site that is licensed
to take materials identified on the safety
sheet. It should be stressed that these
capacitors are not to be disposed of in a
land fill site set aside for domestic waste.

Evox Rifa / BHC strongly recommend that if
there are any doubts regarding the disposal
of aluminium electrolytic capacitor, that
advice be sought from the local regulating
authority.

In addition, Evox Rifa /BHC would like to
request that users of aluminium electrolytic
capacitors  respect  the  needs  of  the
environment and wherever possible recover
as much of the materials as possible, i.e.
aluminium.

5. unsafe use

Most failures are of a passive nature and
do not represent a safety hazard. A hazard
may, however, arise if this failure causes a
dangerous malfunction of the equipment in
which the capacitor is employed. Circuits
should be designed to fail safe under the
normal modes of failure.
The usual failure mode is an increase
in  leakage  current  or  short  circuit.
Other possible modes are decrease of
capacitance, increase in dissipation factor
(and impedance) or an open circuit.

Capacitors should be used in a well-
ventilated enclosure or cabinet.

7. mounting

Care should be taken when mounting by
clamp, that any safety vent in the can is
not covered.

8. fumigation

In many countries throughout the world
it is now common practice to fumigate
shipments of products in order to control
insect  infestation,  particularly  when
wooden packaging is used. Currently
methyl  bromide  is  widely  used  as  a
fumigant and this can penetrate cardboard
packing and polymer bags and therefore
come into direct contact with equipment
or components contained within.

20

environment & produCt safety

produCt safety

fumigation continued

If  aluminium  electrolytic  capacitors
become exposed to methyl bromide then
corrosion may occur depending upon the
concentration and exposure time to the
chemical.

This failure mode can affect all types of
Evox Rifa / BHC aluminium electrolytic
capacitors. Methyl bromide can penetrate
the  seals  of  aluminium  electrolytic
capacitors and cause internal corrosion
of the anode connection resulting in the
component becoming open circuit. The
rate of corrosion will depend upon the
level of exposure to methyl bromide and

also the subsequent operating conditions
such as voltage and temperature. It may
take months, or in some cases several
years, before the component becomes
open circuit.

9.

dieleCtriC absorption

A  phenomenon  known  as  dielectric
absorption can cause aluminium electrolytic
capacitors to re-charge themselves. The
phenomenon is well known but impossible
to predict with any great accuracy and so
potentially any electrolytic product could be
affected. Thus, a capacitor, which has been
charged and then completely discharged,
will appear to re-charge itself, if left open

circuit and this will manifest itself as a
small voltage across the terminals of the
capacitor. Generally the voltages seen are
less than 20Vdc, however higher voltages
have on occasion been reported.

In order to avoid any problems caused by
this voltage Evox Rifa / BHC recommends
that capacitors be discharged before
connecting to the terminals.

oxygen index



Corresponding ul standard

PEG types

Tape (Polyester)

20

UL 94 HB

PEH 169 – PEH 200

Cover (phenolic - Vyncolite)

35

UL 94 V-0



Insulating cup (polypropylene)

17

UL 94 HB

ALS

Cover (phenolic - plenco)

30

UL 94 HB

ALS/C/P/T/N ranges

Insulating sleeve (PVC)

35

UL 224 VW-1



end disc (polypropylene)

17

UL 94 HB

ALS (on request)

Insulating sleeve (Polyolefin)

34

UL94 V-2

PEH 500 range

Sleeve (PVC)

60

UL 94 V-0

ALC/P/T/N ranges

Cover (phenolic - laminate)

51.3

NO DATA

MS/MD range

plastic case (Noryl)

32

UL 94 V-1

Accessories

PYB mounting nut (polyamid)

26

UL 94 V-2

flammability

fire classification of materials

Most  plastics  and  elastomers  are
combustible i.e. will ignite if an ignition
source is applied under suitable conditions
of temperature and oxygen level.

For  most  published  data,  the  UL  94
Horixontal and Vertical Burning system
has been applied. Although useful for
comparative  values,  this  test  is  not
practicable, as the ingnition characteristics

are strongly influenced by the material
dimensions, and other materials with which
they may be in intimate contact.

The electrolytic capacitors manufactured
and Evox Rifa Group withstand the fire
hazard test according to IEC 60695-
2-2 with a 30s flame exposure and the
requirement to be self retardent within
10s.

The electrolytes used are

not

 classified as

flammable according to ASTM (American
Society for Testing amd Materials. The
electrolytes are classified as combustible.

For the voltage ranges of 385V to 450V a
special non flammable self-extinguishing
electrolyte system is available for ALS
ranges on request.

21

this is the summary of test methods and requirements from ieC publication 60384-4: aluminium electrolytic capacitors with solid

(mno

2

) and non-solid electrolyte. reference to relevant test methods is given below

VibrationTest Fc

ieC publiCations – test proCedures and reQuirements

eleCtrolytiC CapaCitors

test

ieC-publ.

procedure

requirements

requirements





Mechanical test
Robustness of ter-
minations:
Test Ua: Tensile

Test Ub: Bending
Test Uc: Torsion, severity 2.
Test Ud: Torque, severity 1.

60068-2-21

Loading force

10 N (0,5<d

≤

0,8)





20 N (0,8<d

≤

1,25)

Loading force 5 N, two bends
Two successive rotations of 180° during 10-15 s,
2.0 Nm for M 5 mm thread
2.5 Nm for M 6 mm thread

No leakage of electrolyte or other
visible  damage.  Deviations  in
capacitance, and tan

δ

 from initial

measurements must not exceed:

Δ

C/C < 5%.

tan

δ



≤

 1.2 x initial value.

Resistance to
soldering heat
Test T

60068-2-20

Solder bath method 260 °C 10 s

Solderability
Test T

60068-2-20

Solder bath method
235±5 ºC / 2±0,2 s for SnPb solder
245±5 ºC / 3±0,3 s for SnAgCu solder
250±5 ºC / 3±0,3 s for SnCu sold

Good tinning

Rapid change of
temperature
Test Na

60068-2-14

5 cycles
Duration of exposure: 3h
Recovery period: 16h

No leakage of electrolyte or other
visible  damage.  Deviations  in
capacitance and tan

δ

 from initial

measurements must not exceed:

Δ

C/C < 5%.

60068-2-6

Procedure B4

peh 169 and peh 200:

Frequency range: 10–500 Hz
Amplitude 0.75 mm or acceleration 10g.
Time 3x2hrs
Big cans Ø 65, 75 and 90 mm.
Frequency range 10–55Hz
Amplitude 0.75 mm or acceleration 10g.
Time 3x2hrs

als 30/31/32/33/34/35/40/41:

Frequency range: 10–55 Hz
Amplitude 0.75 mm or acceleration 10g.
Time 3x2hrs. Except 220mm long cans 10-55Hz
at 0.35mm or 5g for 3x0.5hrs

peg124:

Frequency range: 10-500Hz
Amplitude 0.75 mm or acceleration 10g.
Time 3x2hrs.
Ø16–20 mm to be clamped by their body

peg126 and peh526 / 626:

Clamped body
Frequency range: 10-2000Hz
Amplitude 1.5 mm or acceleration 20g.
Time 3x2hrs

peg220, peg225, peg 226

Clamped body
Frequency range: 10-2000Hz
Amplitude 1.5 mm or acceleration 20g.
Time 3x22hrs

peh 506, 532, 534, 536

alC 10/12/40/42

Clamped body
Frequency range: 10-500 Hz
Amplitude 0.75 mm or acceleration 10g.
Time 3x2hrs, except ø45, ø50mm: 10-55Hz at
0.35mm or 5g for 3x0.5hrs.

No leakage of electrolyte or other
visible  damage.  Deviations  in
capacitance and tan

δ

 from initial

measurements must not exceed:

Δ

C/C < 5%.

22

(1) 2000 h at upper category temp.
The ripple current given in the article list to
be superimposed.

PEG 124



125°C

PEG 126



150°C

PEG 220, 225, 226

150°C

PEH 169



105°C

PEH 200, PEH 506

  85°C

PEH 532, 534, 536

105°C

PEH 526



125°C

ALC 12



  85°C

ALS 40, ALC42



105°C

(2) 5000 h at upper category temp.
The ripple current given in the article list to
be superimposed.

PEH 169



85°C

PEG 124, ALC40

105°C

ALS 30/31/32/34, ALC10

85°C

ALP/T/N 20/22



85°C

Life test
Endurance
Test 4.13
Long Life types

ieC publiCations – test proCedures and reQuirements

eleCtrolytiC CapaCitors

test

ieC-publ.

procedure

requirements

Shock test Ea

60068-2-27

Degree of severity
Acceleration: 490 m/s

2

Duration of pulse: 11 ms
Capacitors shall be mounted
using clamps supplied by
Evox Rifa / BHC or shall be mounted
by their stud, reinforced with
clamps supplied by Evox Rifa / BHC

No leakage of electrolyte or
other visible damage. Deviations
in capacitance from initial
measurements must not exceed:

Δ

C/C < 5%.

60384-1

60068-2-2

60068-2-30

60068-2-1

60068-2-13

60068-2-30

60068-2-3

Temperature  = upper category
temperature. Duration 16 h

Upper temperature 55°C
1 cycle of 24 h at 55 ± 2°C
RH 95 to 100%, no voltage applied.

Temperature = lower category
temperature. Duration 16 h

Pressure 44 mbar (4.4 kPa)
Temperature 15–35°C
Duration 5 min.
During the last minute the
rated voltage (U

R

) to be applied.

Remaining 5 cycles.
Upper temperature +55°C

Duration: 56 days

After the test a voltage test is
performed between terminations
connected to case and a metal
foil wrapped around the insulation,
V-block as an alt. 1000 VDC,
60 s. Insulation resistance
measurement. 100 VDC, 60 s.

No leakage of electrolyte or other
visible damage. The marking to be
legible.

Δ

C/C + 15/-30% U

R



≤

 6.3 VDC

Δ

C/C ± 15% 6.3

≤

 U

R



≤

 160 VDC

Δ

C/C ± 10% for U

R

 > 160 VDC

Leakage current

≤

 the limit in the

article list.
ESR

≤

 2 x initial value.

PEH 500-range
ESR

≤

 3 x initial specified limit

No flashover or breakdowns in voltage
proof at 1000 VDC.

60384-4

No leakage of electrolyte or other
damage.The marking to be legible.
The difference in capacitance from
the initial measurement must not
exceed 10%.

No leakage of electrolyte or other
visible damage. The marking to be
legible. No breakdown or flashover.

Insulation resistance

≥

100 M

W

.

Climatic test

Climatic sequency
Test 4.21

1  Dry heat Test Ba

2  Damp heat, cyclic
  Test Db

3  Cold
  Test Aa

4  Low air pressure
  Test M

5  Damp heat, cyclic

Damp heat steady
state Test Ca

2

Fire Hazard Testing

ieC publiCations – test proCedures and reQuirements

eleCtrolytiC CapaCitors

test

ieC-publ.

procedure

requirements

Surge voltage
Test 4.14

60384-4

The capacitor to be subjected to 1000
cycles of charge to voltage 0.5 min load
period followed by a no load period of
5 min. 30 s.
Temperature = upper category temp.
Applied voltage: 1.15 x rated voltage
for U

R



≤

 315 V. 1.10 x rated voltage

for U

R

 > 315 V.

Time constant for charge 0.1 ± 0.05 s.
Duration: 30 s
Recovery: 1–2 h

No leakage of electrolyte or other
visible damage.

Δ

C/C

≤

 15%

Leakage current and tangent of
the loss angle not to exceed the
values given in the article list.

Pressure relief
Test 4.16

60384-4

A DC voltage is applied in the reverse
direction to give a current of 1 to 10A

The pressure relief is to open in such
away that any danger of explosion or
fire is eliminated.

Storage at high  temperature
Test Ba

60068-2-2

96 ± 4 at upper category temperature.
Recovery: Minimum 16 h.

No leakage of electrolyte or other
visible damage. Leakage current

≤

 2 x the maxvalue in the article list.

Δ

C/C – 10%

Storage at low temperature
Test Aa

60068-2-1

72 h lower category temperature acc.
to table below.

Category Temperature °C
25/-/- –40
40/-/- –55
55/-/- –65
Recovery: Minimum 16 h

No leakage of electrolyte or other
visible damage. The marking to be
legible.

Δ

C/C

≤

 10%. The leakage current

and tangent loss angle to be lower
or equal to the values given in the
article list.

Characteristics at high and
low temperature
Test 4.19

60068-2

Test Aa of 60068-2-1 followed by test Ba of
60068-2-2

Temp: lower respectively upper category
temperature. The impedance to be
measured at lower category temp.
Leakage current, tan

δ

 and capacitance

to be measured at upper category temp.

The ratio of the impedance measured at
lower category temperature and initially
must not exceed the values
in the table below.

Rated voltage

Ratio of

VDC



impedance

U

R



≤

 6.3

5

6.3 < U

R

 < 16

4

16 < U

R



≤

 160

3

U

R

 > 160

6

Charge and discharge
Test 4.20

60384-4

Number of cycles: 10

6

Temp: 20°C
Charge Applied voltage: U

R

Duration: 0.5 s
Time constant 0.1 s

Discharge
The discharge resistor to give a time
constant = 0.1 s

No leakage of electrolyte or other
visible damage.

Δ

C/C

≤

 10%

60695-2-2

Needle-flame test.
Duration of test flame: 30 s

Max burning time after removal of
test-flame: 30 s

No leakage of electrolyte or
other visible damage. Deviations
in capacitance from initial
measurements must not exceed:

Δ

C/C < 5%.

2

RoHS

Compliant

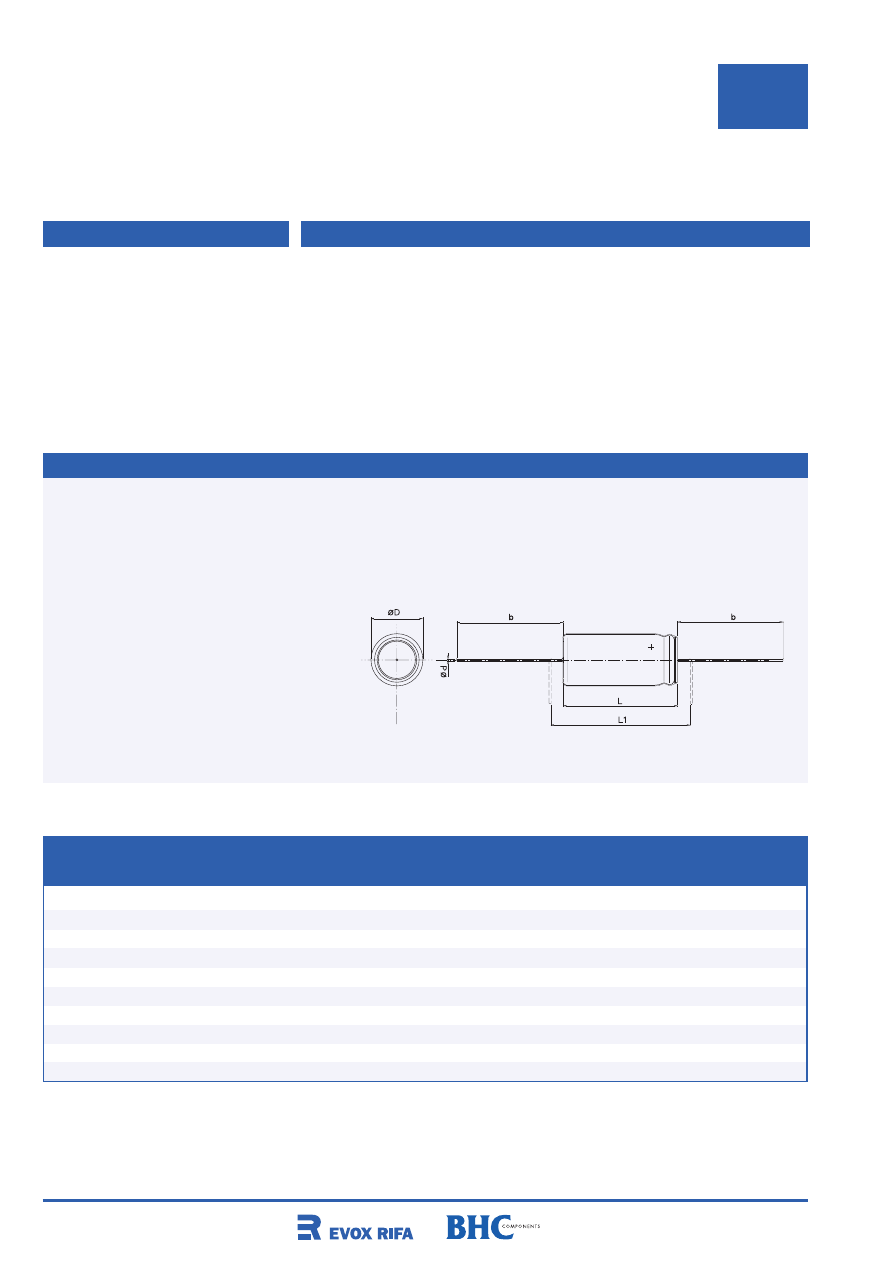

PEG 124



125°C and 105°C

•  125°C and 105°C
•   long life > 30 years at 50°C
•   low esr
•  low esl

appliCation

basiC design

Smoothing, coupling/decoupling and energy
storage in telecommunication, power supply
system, data processing, process control
and measuring where Long Life and high
reliability are of paramount importance.

PEG 124 is an electrolytic capacitor with
very Long Life and outstanding electrical
performance. Polarized, all-welded design,
tinned copper wire leads, negative pole
connected to the case, plastic insulation.
Long  Life  and  very  high  reliability  are
achieved  by  the  dimensioning  of  the
capacitor, the careful selection of materials/
methods and discipline in quality control
allowing operation up to +125°C/105°C.

The  PEG  124  winding  is  housed  in  a
cylindrical aluminium can with a high purity
aluminium lid and a high quality rubber
gasket. The sealing system is designed for
electrolyte leakage free operation and a very
low gas-diffusion rate of electrolyte. Low ESR
is a result of a low resistive electrolyte/paper
system and an all-welded design. Thanks to
its mechanical robustness the PEG 124 is
also suitable for use in mobile and in aircraft
installations.

speCifiCation

standards





IEC 60384-4 Long Life







Grade 40/125/56,







DIN 41240, type 1A and 1B,







DIN 40040 GKF, IEC 60384-4







Long Life Grade 40/105/56,







DIN 41240, type 1A and 1B,







DIN 40040 GMF,

CeCC





CECC 30301-053







(10–450 VDC)

Capacitance range



1–4700µF

Capacitance tolerance



–10 to +30%

rated voltage



10–450 VDC

temperature range



–40 to +125°C

operational life time

27500 h at 105°C







(case Ø = 20 mm)

shelf life





5000 h at 0V +105°C or







10 years at 0V +40°C







+40°C 10 years

diameter range



10 – 20 mm

  d x l

Case

d

d



l

l

1





b + 3/–2

weight



code

±0.5

±0.03



±1

min

box

taped

approx (g)



  10 x 20

A



10

0.8

20.0

26.0

–

31

3

  10 x 29

B



10

0.8

29.0

35.0

–

27

4

  13 x 20

C



13

0.8

20.0

26.0

–

31

4

  13 x 29

D



13

0.8

29.0

35.0

–

27

6

  13 x 37

E



13

0.8

37.0

43.0

42

24

7

  16 x 29

F



16

0.8

29.0

35.0

42

–

8

  16 x 37

G



16

0.8

37.0

43.0

42

–

11

  20 x 29

H



20

0.8

29.0

35.0

42

–

13

  20 x 37

J



20

0.8

37.0

43.0

42

–

20

  20 x 46

L



20

0.8

46.0

52.0

42

–

24

dimensions table peg 124 (mm)

2

peg 124

artiCle table peg 124 (125°C)

C

r



d x l

Case

i

raC

 *

i

raC



i

raC



esr*

esr*

l

esl



article





code

125°C

60°C

125°C

20°C

20°C

approx.

code







100 hz

≥

5 khz

≥

5 khz

100 hz

100 khz



µf

mm



ma

a

a

W



W



nh

10 vdC (u

r

)

 1000

16 x 29

F

1035

4.6

1.7

0.20

0.14

10

PEG124EF4100Q

 1500

16 x 37

G

1276

5.6

2.1

0.14

0.10

12

PEG124EG4150Q

 2200

20 x 37

J

1804

8.0

2.9

0.09

0.06

 15

PEG124EJ4220Q

 3300

20 x 46

L

2088

8.8

3.2

0.07

0.05

17

PEG124EL4330Q

16 vdC (u

r

)

  68

10 x 20

A

130

0.95

0.36

2.40

1.60

5

PEG124GA2680Q

  100

10 x 20

A

191

1.2

0.45

1.70

1.10

5

PEG124GA3100Q

  150

10 x 29

B

287

1.5

0.61

1.10

0.71

6

PEG124GB3150Q

  220

10 x 29

B

315

1.5

0.70

0.80

0.54

6

PEG124GB3220Q

  220

13 x 20

C

422

3.9

1.4

0.39

0.14

6

PEG124GC322AQ

  330

13 x 29

D

515

2.6

1.1

0.50

0.33

8

PEG124GD3330Q

  470

13 x 20

C

645

3.9

1.5

0.25

0.12

 6

PEG124GC347AQ

  470

13 x 29

D

632

3.1

1.1

0.37

0.25

8

PEG124GD3470Q

  680

13 x 37

E

851

4.6

1.7

0.20

0.12

10

PEG124GE3680Q

  680

16 x 29

F

850

4.0

1.5

0.26

0.18

10

PEG124GF3680Q

  680

16 x 29

F

1005

7.6

2.7

0.13

 0.05

10

PEG124GF368AQ

 1000

16 x 29

F

1166

7.6

2.8

0.11

0.05

10

PEG124GF410AQ

 1000

16 x 37

G

1031

4.8

1.8

0.19

0.13

12

PEG124GG4100Q

 1500

16 x 37

G

1490

9.3

3.4

0.07

0.04

12

PEG124GG415AQ

 1500

20 x 37

J

1372

6.0

2.2

0.14

0.10

15

PEG124GJ4150Q

 2200

16 x 37

G

1720

9.3

3.4

0.06

0.04

12

PEG124GG422AQ

 2200

20 x 46

L

1782

8.0

2.9

0.09

0.06

17

PEG124GL4220Q

 3300

20 x 37

J

2251

11.8

4.1

0.04

0.02

15

PEG124GJ433AQ

 4700

20 x 37

J

2685

12.7

5.0

0.04

0.02

15

PEG124GJ447AQ



25 vdC (u

r

)

  47

10 x 20

A

141

1.1

0.44

2.40

1.30

5

PEG124HA2470Q

  100

10 x 29

B

255

1.5

0.56

1.20

0.67

6

PEG124HB3100Q

  220

13 x 20

C

452

3.1

1.2

0.46

0.20

6

PEG124HC322AQ

  220

13 x 29

D

448

2.6

0.96

0.59

0.32

8

PEG124HD3220Q

  330

13 x 20

C

525

3.1

1.2

0.37

0.20

6

PEG124HC333AQ

  330

13 x 37

E

570

3.4

1.2

0.36

0.20

10

PEG124HE3330Q

  470

16 x 29

F

806

4.7

1.7

0.25

0.14

10

PEG124HF3470Q

  470

16 x 29

F

827

 6.1

2.1

0.20

0.08

 10

PEG124HF347AQ

  680

16 x 29

F

946

6.0

2.1

0.17

0.08

 10

PEG124HF368AQ

  680

16 x 37

G

960

5.3

1.9

0.19

 0.11

12

PEG124HG3680Q

 1000

16 x 37

G

1248

7.8

2.8

0.11

0.05

12

PEG124HG410AQ

 1000

20 x 37

J

1323

7.4

2.6

0.12

0.07

15

PEG124HJ4100Q

 1500

16 x 37

G

1437

7.8

2.8

0.09

0.06

12

PEG124HG415AQ

 1500

20 x 46

L

1659

8.9

3.2

0.09

0.05

17

PEG124HL4150Q

 2200

20 x 37

J

1803

9.5

3.2

0.06

0.04

15

PEG124HJ422BQ

 3300

20 x 37

J

2067

 9.5

3.3

0.06

0.04

15

PEG124HJ433BQ

 4000

20 x 46

L

2454

12.3

 4.2

0.04

0.02

17

PEG124HL440BM



40 vdC (

u

r

)

  33

10 x 20

A

153

1.1

0.39

2.90

1.30

5

PEG124KA2330Q

  68

10 x 29

B

221

1.5

0.56

1.40

0.65

6

PEG124KB2680Q

  150

13 x 20

C

381

 3.1

1.2

0.58

0.20

6

PEG124KC315AQ

  150

13 x 29

D

416

2.8

1.0

0.62

0.29

8

PEG124KD3150Q

  220

13 x 20

C

452

3.1

1.2

0.44

0.20

 6

PEG124KC322AQ

  220

13 x 37

E

487

3.5

1.3

0.44

0.19

10

PEG124KE3220Q

  220

16 x 29

F

575

3.9

2.0

0.41

0.19

10

PEG124KF3220Q

  330

16 x 29

F

739

6.1

2.1

0.24

0.08

10

PEG124KF333AQ

  330

16 x 37

G

692

4.8

1.7

0.29

0.13

12

PEG124KG3330Q

  470

16 x 29

F

827

6.1

2.1

0.20

0.08

10

PEG124KF347CQ

  470

20 x 37

J

898

6.0

2.1

0.22

0.10

15

PEG124KJ3470Q

* Maximum values

2

peg 124

artiCle table peg 124 (125°C)

C

r



d x l

Case

i

raC

 *

i

raC



i

raC



esr*

esr*

l

esl



article





code

125°C

60°C

125°C

20°C

20°C

approx.

code







100 hz

≥

5 khz

≥

5 khz

100 hz

100 khz



µf

mm



ma

a

a

W



W



nh

40 vdC (

u

r

)

  680

16 x 37

G

1048

7.7

2.7

0.13

0.05

12

PEG124KG368AQ

  680

20 x 37

J

1132

7.3

2.6

0.15

0.07

15

PEG124KJ3680Q

 1000

16 x 37

G

1242

7.8

2.8

0.11

0.05

 12

PEG124KG410AQ

 1000

20 x 46

L

1414

8.8

3.2

0.10

0.05

17

PEG124KL4100Q

 1500

20 x 37

J

1598

9.5

3.3

0.07

0.04

15

PEG124KJ415AQ

 2200

20 x 37

J

1900

9.6

3.5

0.06

0.04

15

PEG124KJ422AQ

63 vdC

(u

r

)

  10

10 x 20

A

76

0.9

0.35

5.90

1.60

 5

PEG124MA2100Q

  15

10 x 20

A

113

1.0

0.39

4.30

1.40

5

PEG124MA2150Q

  22

10 x 20

A

134

1.1

0.43

3.40

1.20

5

PEG124MA2220Q

  33

10 x 29

B

158

1.4

0.53

2.20

0.78

 6

PEG124MB2330Q

  47

10 x 29

B

190

1.6

0.57

1.60

0.55

6

PEG124MB2470Q

  68

13 x 29

D

274

2.3

0.89

1.10

0.40

 8

PEG124MD2680Q

  100

13 x 29

D

355

3.0

1.0

0.74

 0.26

8

PEG124MD3100Q

  100

13 x 20

C

328

3.1

1.0

0.73

0.22

6

PEG124MC310AQ

  150

16 x 29

F

491

4.0

1.4

0.50

0.18

10

PEG124MF3150Q

  150

13 x 29

D

455

3.6

1.4

0.46

0.15

 8

PEG124MD315AQ

  220

16 x 29

F

647

6.1

2.1

0.29

0.08

10

PEG124MF322AQ

  220

16 x 37

G

 610

5.0

1.8

0.34

0.12

12

PEG124MG3220Q

  330

16 x 29

F

737

6.1

2.1

0.24

0.08

 10

PEG124MF333AQ

  330

20 x 37

J

845

6.8

2.3

0.22

0.08

15

PEG124MJ3330Q

  470

16 x 37

G

927

7.5

2.6

0.17

0.06

12

PEG124MG347AQ

  470

20 x 46

L

1018

7.9

2.9

0.16

0.06

17

PEG124ML3470Q

  680

16 x 37

G

1090

7.5

2.6

0.14

0.06

12

PEG124MG368AQ

 1000

20 x 37

J

1399

9.2

3.1

0.09

0.04

 15

PEG124MJ410AQ

 1500

20 x 46

 L

1715

10.2

3.5

0.07

0.04

17

PEG124ML415AQ

artiCle table peg 124 (105°C)

C

r



d x l

Case

i

raC

 *

i

raC



i

raC



esr*

esr*

l

esl



article





code

105°C

60°C

105°C

20°C

20°C

approx.

code







100 hz

≥

5 khz

≥

5 khz

100 hz

100 khz



µf

mm



ma

a

a

W



W



nh

100 vdC (

u

r

)

  4.7

10x20

A

50

0.65

0.20

16.00

2.80

5

PEG124PA147CQ

  22

10x29

B

122

1.24

0.37

3.00

1.10

6

PEG124PB222VQ

  47

13x29

D

206

1.90

0.58

1.50

0.54

8

PEG124PD247VQ

  47

13x37

E

192

1.50

0.45

1.80

0.92

10

PEG124PE247CQ

 100

16x29

F

354

3.20

0.98

0.70

0.26

10

PEG124PF310VQ

 220

16x37

G

536

3.60

1.10

0.50

0.30

12

PEG124PG322CQ

 470

20x46

L

904

6.30

1.90

0.21

0.12

17

PEG124PL347VQ

200 vdC (

u

r

)

  5.6

10 x 20

A

49

0.38

0.11

20.00

10.0

5

PEG124RA156BM

  10

10 x 29

B

65

0.47

0.17

10.00

4.20

6

PEG124RB2100Q

  15

13 x 29

D

96

0.74

0.26

6.30

2.40

8

PEG124RD2150Q

  22

13 x 29

D

120

0.86

0.31

4.60

1.90

8

PEG124RD2220Q

  33

16 x 29

F

167

1.20

0.42

3.10

1.30

10

PEG124RF2330Q

  47

16 x 29

F

210

1.50

0.53

2.20

 0.92

10

PEG124RF2470Q

  68

20 x 29

H

294

2.00

0.71

1.50

0.66

 12

PEG124RH2680Q

 100

20 x 37

J

353

2.40

0.88

1.00

 0.44

 15

PEG124RJ3100Q

 150

20 x 46

L

446

3.10

1.10

 0.69

 0.30

17

PEG124RL3150Q

* Maximum values

2

peg 124

artiCle table peg 124 (105°C)

C

r



d x l

Case

i

raC

 *

i

raC



i

raC



esr*

esr*

l

esl



article





code

105°C

60°C

105°C

20°C

20°C

approx.

code







100 hz

≥

5 khz

≥

5 khz

100 hz

100 khz



µf

mm



ma

a

a

W



W



nh

350 vdC (

u

r

)

  4.7

10 x 29

B

55

0.37

 0.14

17.00

 7.50

 6

PEG124UB1470Q

  6.8

13 x 29

D

92

0.59

0.22

 9.00

4.20

 8

PEG124UD1680Q

  10

13 x 29

D

102

0.65

0.24

7.60

3.60

8

PEG124UD2100Q

  22

16 x 29

F

184

1.20

0.44

 3.30

1.50

 10

PEG124UF2220Q

  33

20 x 29

H

248

1.60

0.56

 2.30

1.10

12

PEG124UH2330Q

  47

20 x 37

J

328

2.10

0.77

 1.50

0.66

 15

PEG124UJ2470Q

  68

20 x 46

L

 389

2.50

0.91

 1.10

0.50

17

PEG124UL2680Q

400 vdC (

u

r

)

  2.2

10 x 29

B

42

 0.27

0.11

 25.00

12.00

6

PEG124VB1220Q

  4.7

13 x 29

D

78

0.52

0.21

11.00

 5.10

8

PEG124VD1470Q

  10

13 x 37

E

116

0.70

0.26

5.90

3.00

10

PEG124VE2100Q

  22

16 x 37

G

209

1.40

0.50

2.70

1.20

12

PEG124VG2220Q

  33

20 x 37

J

304

1.90

0.71

1.60

0.76

15

PEG124VJ2330Q

  47

20 x 46

L

377

 2.40

0.89

1.20

 0.53

17

PEG124VL2470Q

450 vdC (

u

r

)

  1.0

10 x 20

A

30

0.21

0.08

49.00

20.00

5

PEG124YA1100Q

  2.2

10 x 29

B

43

0.29

0.11

24.00

11.00

6

PEG124YB1220Q

  3.3

10 x 29

B

55

0.38

0.14

17.00

7.30

 6

PEG124YB1330Q

  4.7

13 x 29

D

79

0.54

0.20

11.00

4.80

8

PEG124YD1470Q

  6.8

13 x 29

D

97

 0.61

0.22

8.30

 4.00

8

PEG124YD1680Q

  10

16 x 29

F

 133

0.82

0.40

5.70

2.80

10

PEG124YF2100Q

  10

16 x 29

F

 141

1.40

0.30

4.60

1.70

10

PEG124YF210AT

  15

16 x 37

G

171

1.10

 0.41

3.60

1.70

 12

PEG124YG2150Q

  15

20 x 29

H

 185

1.60

0.49

3.30

1.40

12

PEG124YH215AQ

  22

20 x 29

H

240

1.60

0.56

2.40

1.10

12

PEG124YH2220Q

  22

20 x 37

J

 242

2.30

0.67

2.10

0.80

15

PEG124YJ222AT

  33

20 x 37

J

306

 2.00

0.72

1.60

0.74

15

PEG124YJ2330Q

  47

20 x 46

L

377

2.40

0.89

1.20

0.53

17

PEG124YL2470Q

* Maximum values

2

peg 124

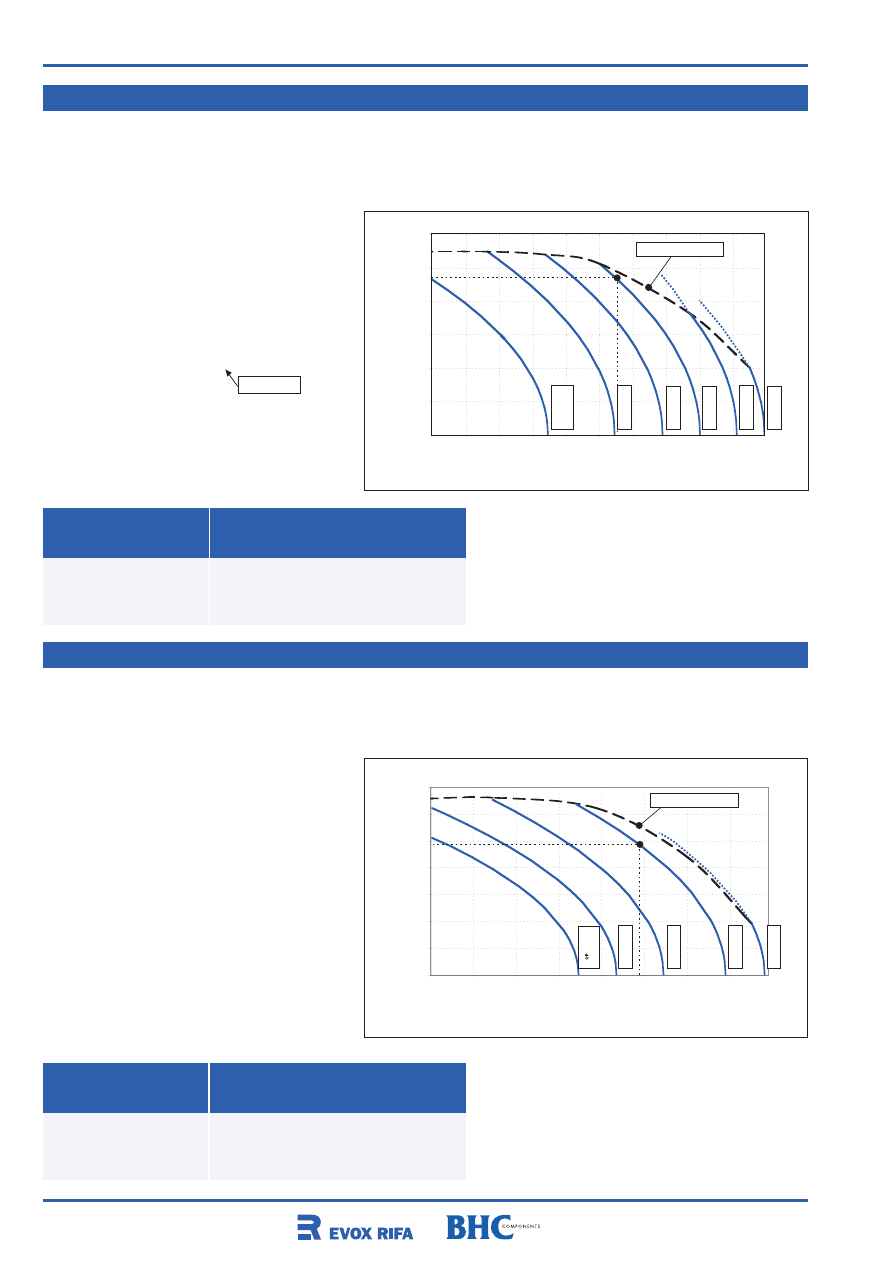

operational life and ripple Current, peg124 (105°C)

example:

Article: PEG124RL3150Q (Ø20 x 46 mm)
Ambient temperature (T

a

): 79°C

Ripple current, at 10kHz (I

AC

):  2.7 A

I

RAC

(105°C,

≥

 5kHz )= 1.10 A  (from data table)

→

  I

AC

/ I

RAC

(105°C) = 2.45

Operational life: Interpolation between the
L

op

-curves

→

 L

op



~

 40 kh  (blue curves)

When the capacitor load is at 100Hz,
use   I

AC

/ I

RAC

(105°C, 100Hz)  as input value to the

diagram (see data table). At other frequencies use
I

AC

/ I

RAC

(105°C,

≥

 5kHz)  x 1/Corr =

Frequency correction factor, for ripple current (Corr):



freQuenCy



300 hz  1 khz

5 khz

100 khz

Correction factor (Corr)



0.57

0.80

1.00

1.04

(Typical value)

Operational life (L

op

) at ambient temperature T

a

 and



ripple current I

AC

.

diagram valid for Ø20 case size.

Operational life,  Ø16 case size:  0.67 x diagram value


Ø13 case size:  0.44 x diagram value



Ø10 case size:  0.37 x diagram value

operational life and ripple Current, peg124 (125°C)

Operational life (L

op

) at ambient temperature T

a

 and



ripple current I

AC

.

diagram valid for Ø20 case size.

Operational life,  Ø16 case size:  0.67 x diagram value


Ø13 case size:  0.44 x diagram value



Ø10 case size:  0.37 x diagram value



freQuenCy



300 hz  1 khz

5 khz

100 khz

Correction factor (Corr)



0.57

0.80

1.00

1.04

(Typical value)

example:

Article: PEG124MG368AQ (Ø16 x 37 mm)
Ambient temperature (T

a

):85°C

Ripple current, at 10kHz (I

AC

): 6.0 A

I

RAC

(125°C,

≥

 5kHz) = 2.6 A (from data table)

5kHz) = 2.6 A (from data table)

→

 I

AC

/ I

RAC

(125

°

C) = 2.3

Operational life: Interpolation between the
L

op

-curves

→

  L

op

 ~20 kh x 0.67 = 13kh (blue curves)

When the capacitor load is at 100Hz,
use   I

AC

/ I

RAC

(125°C, 100Hz)  as input value to the

diagram (see data table). At other frequencies use
I

AC

/ I

RAC

(125°C, »5kHz)  x  1/Corr =

Frequency correction factor, for ripple current (Corr):

Ø16 -factor

0,0

0,5

1,0

1,5

2,0

2,5

3,0

30

40

50

60

70

80

90

100

110

120

i    /i     (125

°

C)

aC

raC

t   (

°

C)

a

6 000h

10 000h

40 000h

20 000h

100 000h

op

l

=

350 000h

max ripple Current

30

40

50

60

70

80

90

100

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

i    /i     (105

°

C)

aC

raC

t   (

°

C)

a

22 000h

40 000h

200 000h

100 000h

l

=

350 000h

max ripple Current

2

peg 124

Pos 1–20

p

e

g

1

2

4

k

d

3

1

5

0

Q

l

1

1

2

3

4

5

6

7

8

9

10   11   12   13   14

15

16   17   18

19  20



























Capacitance tolerances:

t1: taped delivery on reels

pos. 13:  Q:  –10 to +30%

l1: packed in boxes



m:  –20 to +20%

ordering information

Quantities and weights

CASE CODE



A

B

C

D

E

F

G

H

J

L

Weight approx (g)

3

4

4

6

7

8

11

13

20

24

Standard content per reel   500

500

400

400

400

1













Standard box quantity

250

1



200

1



250

1



200

1



150

125

100

150

125

100

1

 On request.

For further ordering information please see page 8.

On request PEG124 can be designed in other capacitance values.

Customer design

Rated leakage current, I

RL

 (µA)

Rated voltage, U

R

 (V)

Rated capacitance, C

R

 (µF)

For

U

R



≤

 160 V and C

R

 x U

R



≤

 1000



I

RL

 = 0.01 x C

R

 x U

R

For

U

R



≤

 160 V and C

R

 x U

R

 > 1000



I

RL

 = 0.003 x C

R

 x U

R

 + 4

For

U

R

 > 160 V



I

RL

 = 0.006 x C

R

 x U

R

 + 4

leakage Current

Estimated  field  failure  rate:  <2  ppm/year.
The expected failure rate, for this capacitor
range,  is  based  on  field  experience  for
capacitors  with  structural  similarity.  This
failure  rate  is  valued  during  first  year  of
operation.
Expected failure rate thereafter: <1 ppm/y.
(Until end of specified operational life)

reliability

0

RoHS

Compliant

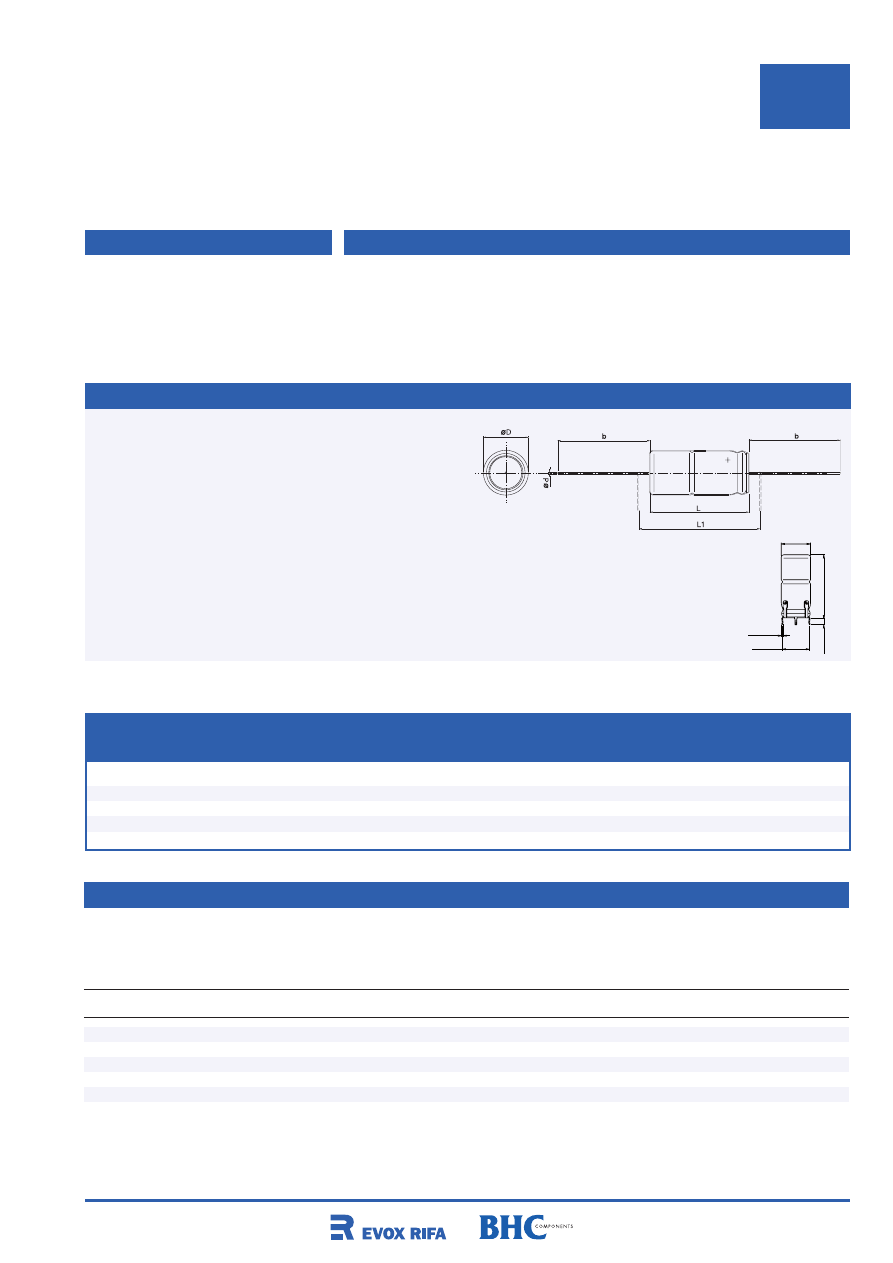

PEG 126

150°C

•  150°C
•   resistance to vibrations
•   low esr
•  high ripple capability

speCifiCation

appliCation

basiC design

PEG  126  is  a  high  performance  axial
electrolytic capacitor. It is designed for
automotive applications with high demands
on resistance to vibrations and high ambient
temperature.

PEG126 is an electrolytic capacitor with
outstanding  electrical  performance.
Polarized, all-welded design, tinned copper
wire leads, negative pole connected to the
case, plastic insulation. The PEG 126 winding
is housed in a cylindrical aluminium can with
a high purity aluminium lid and a high quality

rubber gasket. Low ESR is a result of a low
resistive electrolyte/paper system and an
all-welded design. Thanks to its mechanical
robustness the PEG 126 is suitable for use
in mobile and aircraft installations, operation
up to 150°C.

dimensions table peg 126 (mm)



d x l

Case

d

d

 l

l

1



b+3/-2



weight



code

±0.5

± 0.03

 ±1

min

box



approx (g)





16 x 29

F



16

1.0

29.0

35.0

42



8

  16 x 37

G



16

1.0

37.0

43.0

42



11

  20 x 29

H



20

1.0

29.0

35.0

42



13

  20 x 37

J



20

1.0

37.0

43.0

42



20

  20 x 46

L



20

1.0

46.0

52.0

42



24

standards





IEC 60384-4 Long Life







Grade 40/125/56

Capacitance range



250-4000µF

Capacitance tolerance



–10 to +30%

rated voltage





25-63 VDC

temperature range



–40 to +150°C

operational life time

8500 h at 125°C (Case Ø = 20 mm)







6500 h at 125°C (Case Ø = 16 mm)

shelf life at





5000 h at 0V+105°C, or







10 years at 0V +40°C

diameter range



16 – 20 mm

resistance to vibrations

  10-2000 Hz, 1.5 mm







displacement amplitude or







max 20 g 3x2 hours







The capacitors shall be clamped







by their body.

life test





2000 h, 150°C (Case Ø = 20 mm)







1500 h, 150°C (Case Ø = 16 mm)

radial version

See page 39

17.5±0.

5

Ø1.0±0.03

H

3.3±0.5

Ø16.5±0.5

�

0.8±0.1

15.24±0.1

1

On request PEG126 can be designed in other capacitance values and case sizes.

Customer design

peg 126

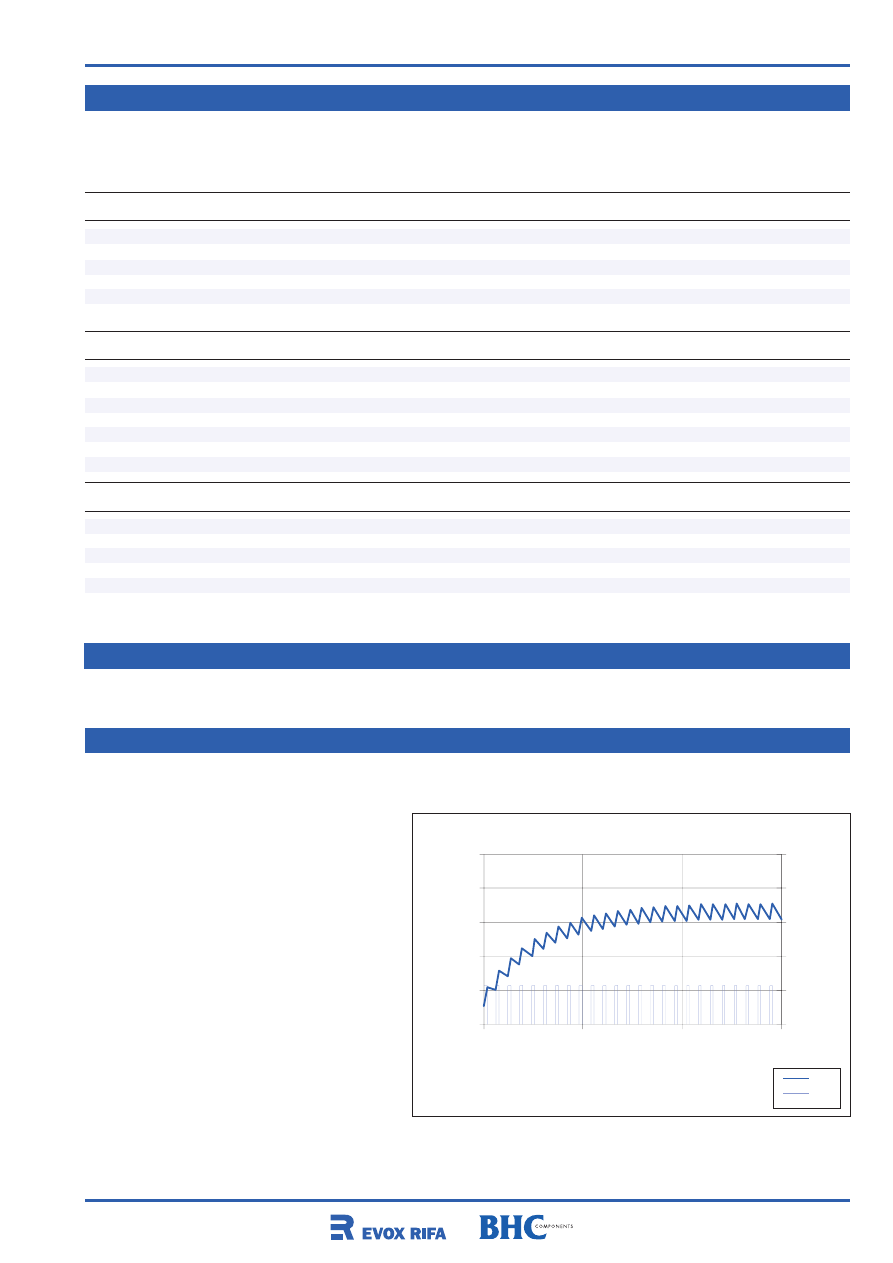

intermittent ripple Current

During intermittent operation, the PEG 126-capacitors allows a significant increase of ripple current compared with specified values (I

RAC



at continoues operation). Increased ripple current, with up to x1.95, is allowed at max 25% intermittence.

example 1

Article: PEG126KL427
23A, 5kHz during 30 s, period time 120 s
(90 s without ripple)
Ambient temperature: 105°C



→



Hot-spot temperature during operation:



Max 135°C (see diagram)



L

OP

 = 4700h

example 2

Article: PEG126KL427
23A, 5kHz during 140 s, period time 17 minutes
(14.7 minutes without ripple, per cycle)
Ambient temperature: 105°C



→



Hot-spot temperature during operation:



Max 135°C



L

OP

 = 4700h

Operational life can be calculated for arbitrary intermittence.
Please contact Customer Support.



C

r



  d x l

i

raC

 *

i

raC

*



i

raC

*

i

raC

*

esr*

esr*

  l

esl



article





125°C

105°C

125°C

150°C

20°C

 20°C

  approx

code









100 hz

≥

5 khz

≥

5khz

≥

5khz

100hz

100khz



  µf

  mm

a

 a

a

a

m

W



m

W



  nh

25 vdC

(u

r

)



680

16 x 29

1.4

6.9

4.1

1.6

120

43

10

PEG126HF368EQ

  1000

16 x 37

1.7

8.8

5.2

2.0

80

28

12

PEG126HG410EQ

  1500

16 x 37

2.1

9.2

5.4

2.1

63

26

12

PEG126HG415EQ



  2200

20 x 29

2.5

9.4

5.5

2.1

51

25

12

PEG126HH422EQ



  3300

20 x 37

3.2

11.7

6.9

2.6

34

17

15

PEG126HJ433EQ



  4000

20 x 46

3.7

13.1

7.7

2.9

29

14

17

PEG126HL440EM

40 vdC (

u

r

)



470

16 x 29

1.1

5.9

3.5

1.3

150

45

10

PEG126KF347EQ



600

16 x 37

1.4

8.3

4.9

1.9

120

30

12

PEG126KG360EQ

  1000

20 x 29

1.9

9.4

5.5

2.1

75

23

12

PEG126KH410EQ

  1200

20 x 29

2.0

9.0

5.3

2.0

71

26

12

PEG126KH412EQ

  1500

20 x 29

2.2

9.7

5.7

2.2

58

22

12

PEG126KH415EQ

  2200

20 x 37

2.8

11.4

6.7

2.6

43

18

15

PEG126KJ422EQ

  2700

20 x 46

3.1

12.1

7.1

2.7

37

17

17

PEG126KL427EQ



63 vdC (

u

r

)



250

16 x 29

0.9

5.3

3.1

1.2

240

53

10

PEG126MF325EQ



370

16 x 37

1.2

6.7

3.9

1.5

160

37

12

PEG126MG337EQ





470

20 x 29

1.4

7.3

4.3

1.6

130

32

12

PEG126MH347EQ





680

20 x 37

1.7

9.0

5.3

2.0

90

23

15

PEG126MJ368EQ





900

20 x 46

2.1

10.5

6.1

2.3

69

18

17

PEG126ML390EQ

* Maximum specified values

artiCle table peg 126 (150°C)

Hot-spot temperature

Time (s)

0



    1000                 2000



     000

10

10

10

120

110

100

Temperatur

e (°C)

Ripple Curr

ent (A)

20

0

T

h

I

AC

PEG 126

150°C

•  150°C
•   resistance to vibrations
•   low esr
•  high ripple capability

2

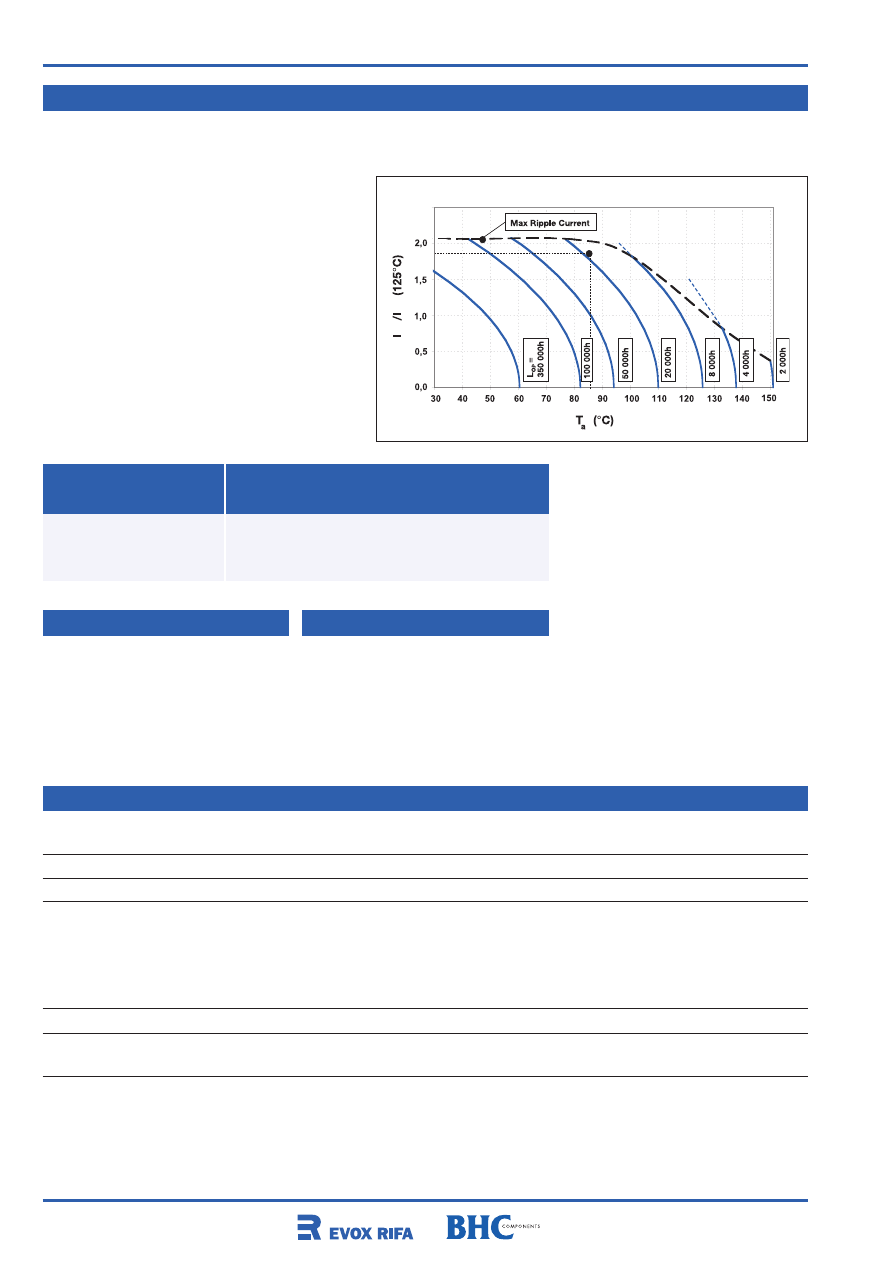

operational life and ripple Current

OPERATIONAL LIFE (L

op

),  at ambient temperature T

a

 and



ripple current I

AC

.

Diagram valid for Ø20- case size.
Operational life, Ø16- case size:  0.75 x diagram value

peg 126



freQuenCy



300 hz

1 khz

5 khz

100 khz

Correction factor (Corr)



0.57

0.80

1.00

1.04

(Typical value)

example:



Article: PEG126KJ422EQ (Ø20 x 37 mm)
Ambient temperature (T

a

): 85°C

Ripple current, at 10kHz (I

AC

): 12 A

I

RAC

(125°C,

≥

5kHz)= 6.7A (from data table)

→

 I

AC

/ I

RAC

(125°C)= 12 / 6.7= 1.8

Operational life: Interpolation between the
L

op

-curves

→

 L

op

 ~18kh (blue curves)

When the capacitor load is at 100Hz,
use  I

AC

/ I

RAC

(125°C, 100Hz)  as input value to

the diagram (see data table). At other frequencies
use I

AC

/ I

RAC

(125°C,

≥

5kHz) x 1/Corr =

Frequency correction factor, for ripple current (Corr):

p

e

g

1

2

6

k

f

3

4

7

e

Q

e

1

1

2

3

4

5

6

7

8

9

10   11   12   13   14   15   16   17   18   19  20

Capacitance tolerances:                                                                                      e1: packed in boxes

pos. 13: Q: –10 to +30%

              m: -20 to +20%





Quantities and weights

CASE CODE



F

G

H

J

L



Weight approx (g)

8

11

13

20

24

Standard box quantity

125

100

150

125

100

ordering information

For further ordering information please see page 8.

2,5

op

aC

raC

Rated leakage current, I

RL

 (µA)

Rated voltage, U

R

 (V)

Rated capacitance, C

R

 (µF)

I

RL

 = 0.003 x C

R

 x U

R

 + 4

leakage Current

Estimated  field  failure  rate:  <  2  ppm/year.
The expected failure rate, for this capacitor
range, is based on field experience for capa-
citors  with  structural  similarity.  This  failure
rate is valued during first year of operation.
Expected failure rate thereafter: < 1 ppm/y.
(Until end of specified operational life)

reliability

RoHS

Compliant

speCifiCation

appliCation

basiC design

PEG  220  is  a  new  generation  of  high
performance axial electrolytic capacitors,
designed for automotive applications with
extremely high demands.

PEG  220  is  an  electrolytic  capacitor
with outstanding electrical performance.
Polarized, all-welded design, tinned copper
wire leads, negative pole connected to the
case. The PEG 220 winding is housed in a
cylindrical aluminium can with a high purity

aluminium lid and a high quality rubber
gasket. Low ESR is a result of a low  resistive
electrolyte/paper system and an all-welded
design. Thanks to its mechanical robustness
the PEG 220 is suitable for use in mobile
and in aircraft installations, operation up to
150°C.

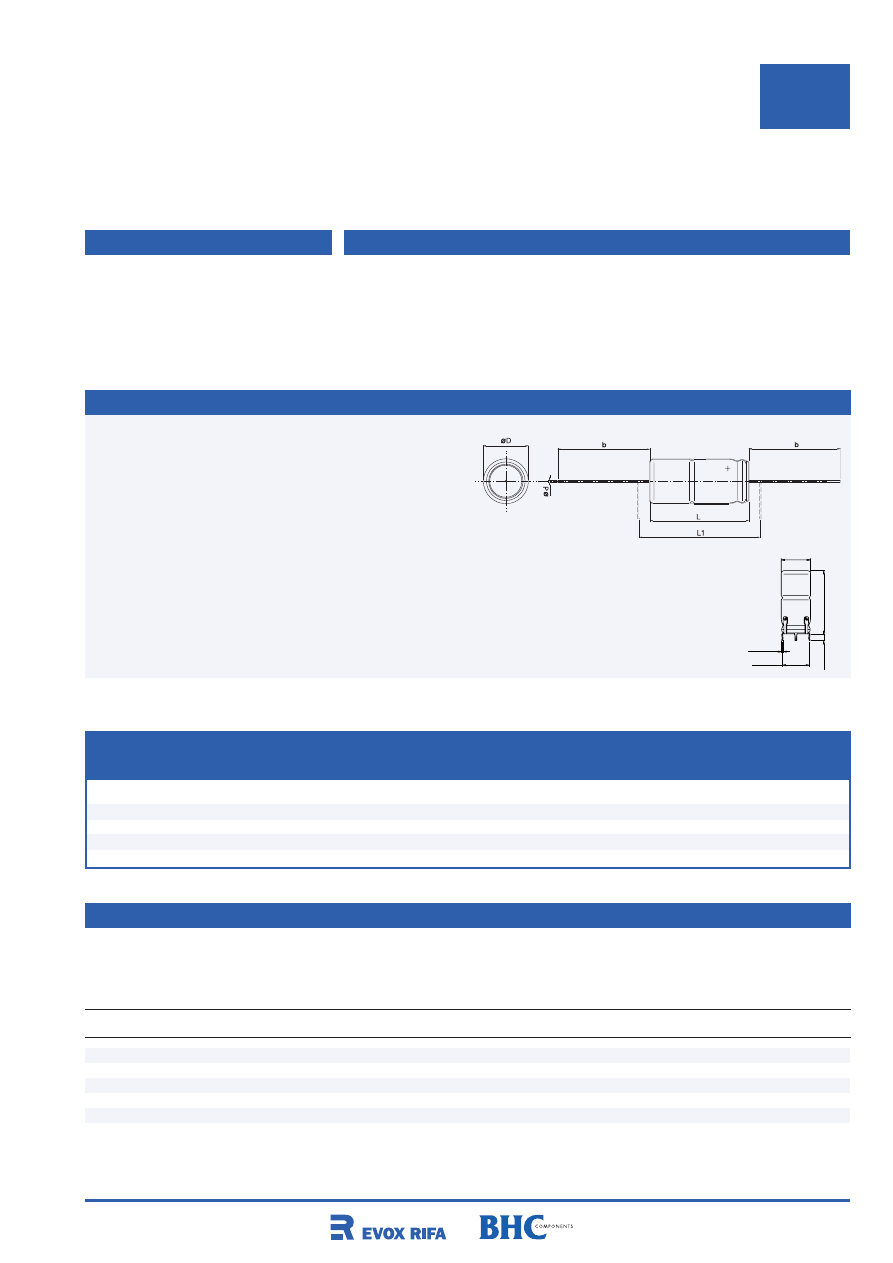

dimensions table peg 220 (mm)



d x l

Case

d

d

l

l

1



b±2



weight



code

±0.5

± 0.03

±1

min

box



approx (g)





16 × 27

F

16

1.0

26.5

33

40



8

  16 × 35

G

16

1.0

34.5

41

40



11

  20 × 27

H

20

1.0

26.5

33

40



13

  20 × 35

J

20

1.0

34.5

41

40



20

  20 × 43

L

20

1.0

42.5

49

40



24

standards





IEC 60384-4 Long Life







Grade 40/125/56

Capacitance range



250 - 4700 µF

Capacitance tolerance



–10 to +30%, -20 to +20%

rated voltage





25 - 63 VDC

temperature range



–40 to +150°C

shelf life at





0V +105°C 5000 h,







+40°C 10 years

diameter range



16 - 20 mm

resistance to vibrations

  10 - 2000 Hz, 1.5 mm







displacement amplitude or







max 20 g 3x22 hours







The capacitors must be clamped







by the body.

life test





2000 h, 150°C (Ø20 case)







1500 h, 150°C (Ø16 case)

PEG 220

150°C

•  150°C
•   very high ripple current
•  up to 21a ripple, rms, Continuous load
•  high vibration resistance

C

R



D × L

I

RAC

*

I

RAC

*

I

RAC

*

I

RAC

**

I

AC

(max)***  ESR (max)  ESR (max)  ESR (max)

Article





T

c

=125°C  T

c

=140°C  T

c

=150°C  T

a

=125°C  T

a

=125°C

20°C

20°C

125-150°C

code





≥

 5 kHz

≥

 5 kHz

≥

 5 kHz

≥

 5 kHz

≥

 5 kHz

100 Hz

100 kHz  5-100 kHz

µF

mm

A

A

A

A

A

m

W



m

W



m

W



25 vdC

(u

r

)

1500

16x27

13.9

8.8

3.9

4.8

6.1

78

42

18.4

PEG220HF4150M

2200

16x35

15.8

10.0

4.5

5.8

7.4

56

31

14.3

PEG220HG4220M

2200

20x27

16.6

10.5

4.7

5.2

6.6

61

36

19.0

PEG220HH4220Q

3300

20x35

19.1

12.1

5.4

6.4

8.1

43

26

14.3

PEG220HJ4330Q

4700

20x43

21.0

13.3

5.9

7.4

9.3

32

20

11.8

PEG220HL4470Q

*

Capacitor mounted with low thermal resistance path (heat-sink). Maximum ripple current continuous operation (see below).

**

Rated ripple current, continuous operation at natural convection (

∅

20 case 4000 h,

∅

16 case 3000 h).

***

Max ripple current, at natural convection  (

∅

20 case 2000 h,

∅

16 case 1500 h)

artiCle table peg 220 (150°C)

remark:



Capacitor in standard version
is without insulation. Polyester
insulation on request

17.5±0.

5

Ø1±0.0

3

H

3.3±0.5

Ø16±0.5

�

0.8±0.1

15.24±0.1

radial version

See page 39

C

R



D × L

I

RAC

*

I

RAC

*

I

RAC

*

I

RAC

**

I

AC

(max)***  ESR (max)  ESR (max)  ESR (max)

Article





T

c

=125°C  T

c

=140°C  T

c

=150°C  T

a

=125°C  T

a

=125°C

20°C

20°C

125-150°C

code





≥

 5 kHz

≥

 5 kHz

≥

 5 kHz

≥

 5 kHz

≥

 5 kHz

100 Hz

100 kHz  5-100 kHz

µF

mm

A

A

A

A

A

m

W



m

W



m

W



40 vdC (u

r

)

800

16x27

13.6

8.6

3.9

4.7

5.9

108

43

19.2

PEG220KF3800Q

1200

16x35

15.5

9.8

4.4

5.7

7.2

74

31

14.8

PEG220KG4120Q

1500

20x27

17.1

10.8

4.8

5.4

6.8

68

33

17.8

PEG220KH4150Q

2200

20x35

19.4

12.2

5.5

6.5

8.2

49

25

13.9

PEG220KJ4220Q

2700

20x43

20.7

13.1

5.9

7.3

9.2

39

20

12.1

PEG220KL4270Q

63 vdC (u

r

)

250

16x27

10.5

6.6

3.0

3.6

4.5

233

59

32.4

PEG220MF3250Q

370

16x35

12.2

7.7

3.5

4.5

5.7

160

42

23.9

PEG220MG3370Q

470

20x27

14.2

9.0

4.0

4.5

5.7

134

41

25.9

PEG220MH3470Q

680

20x35

16.3

10.3

4.6

5.6

7.0

94

30

19.7

PEG220MJ3680Q

900

20x43

17.7

11.2

5.0

6.3

7.9

74

25

16.6

PEG220ML3900Q

*

Capacitor mounted with low thermal resistance path (heat-sink). Maximum ripple current continuous operation (see below).

**

Rated ripple current, continuous operation at natural convection (

∅

20 case 4000 h,

∅

16 case 3000 h).

***

Max ripple current, at natural convection  (

∅

20 case 2000 h,

∅

16 case 1500 h)

artiCle table peg 220 (150°C)

Rated leakage current, I

RL

 (µA)

Rated voltage, U

R

 (V)

Rated capacitance, C

R

 (µF)

I

RL

 = 0.003 x C

R

 x U

R

 + 4

leakage Current

Estimated  field  failure  rate:  <  2  ppm/year.
The expected failure rate, for this capacitor
range, is based on field experience for capa-
citors  with  structural  similarity.  This  failure
rate is valued during first year of operation.
Expected failure rate thereafter: < 1 ppm/y.
(Until end of specified operational life)

reliability

p

e

g

2

2

0

k

f

3

8

0

0

Q

e

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Capacitance tolerances:                                                                                      e1: packed in boxes

pos. 13:  Q: –10 to +30%



m: -20 to +20%





Quantities and weights

CASE CODE



F

G

H

J

L



Weight approx (g)

8

11

13

20

24

Standard box quantity

125

100

150

125

100

ordering information

For further ordering information please see page 8.

ripple Current speCifiCation and operational life

The  ripple  current  specification  (see  table
above)  is  given  at  case  temperature  (T

c

)

and at ambient temperature (T

a

). To be able

to  operate  at  specified  ripple  current  at
temperature  T

c

,  the  capacitor  needs  to  be

mounted  with  low  thermal  resistance  path
to application chassis.
Frequency correction factor, for ripple
current (Corr), see table to the right:
For operational life time calculation, please
see pages 148 to 149.



freQuenCy



100 hz  300 hz  1 khz

5 khz

100 khz

Correction factor (Corr)



0.35

0.57

0.80

1.00

1.04

(Typical value)

peg 220

RoHS

Compliant

speCifiCation

C

R



D × L

I

RAC

*

I

RAC

**

I

RAC

**

I

RAC

***

I

AC

(max)****  ESR (max)  ESR (max)  ESR (max)

Article





T

c

=125°C  T

c

=140°C  T

c

=150°C  T

a

=125°C  T

a

=125°C

20°C

20°C

125-150°C

code





≥

 5 kHz

≥

 5 kHz

≥

 5 kHz

≥

 5 kHz

≥

 5 kHz

100 Hz

100 kHz  5-100 kHz

µF

mm

A

A

A

A

A

m

W



m

W



m

W



25 vdC

(u

r

) [150 °C at u

dC



≤

 18 v]

2200

16x27

17.3

11.0

4.9

6.1

7.7

60

34

11.9

PEG225HF4220M

3000

16x35

19.7

12.5

5.6

7.4

9.4

44

25

9.2

PEG225HG4300M

3600

20x27

23.5

14.9

6.7

7.6

9.6

38

22

9.4

PEG225HH4360Q

4800

20x35

26.7

16.9

7.6

9.2

11.7

28

16

7.3

PEG225HJ4480Q

6300

20x43

28.3

17.9

8.0

10.2

12.9

24

14

6.5

PEG225HL4630Q

*

Capacitor mounted with low thermal resistance path (heat-sink). Maximum ripple current continuous operation.

**

Valid for capacitor supplied with reduced DC voltage, up to 18 VDC. Capacitor mounted with low thermal resistance path.

***

Rated ripple current, continuous operation at natural convection (

∅

20 case 4000 h,

∅

16 case 3000 h).

****

Max ripple current, at natural convection and reduced voltage (

∅

20 case 2000 h,

∅

16 case 1500 h)

appliCation

basiC design

PEG  225  is  a  new  generation  of  high
performance axial electrolytic capacitors,
designed for automotive applications with
extremely high demands.

PEG  225  is  an  electrolytic  capacitor
with outstanding electrical performance.
Polarized, all-welded design, tinned copper
wire leads, negative pole connected to the
case.  The PEG 225 winding is housed in a
cylindrical aluminium can with a high purity
aluminium lid and a high quality rubber

gasket. Low ESR is a result of a low  resistive
electrolyte/paper system and an all-welded
design. Thanks to its mechanical robustness
the PEG 225 is suitable for use in mobile
and in aircraft installations, operation up to
150°C.

dimensions table peg 225 (mm)



d x l

Case

d

d

l

l

1



b±2



weight



code

±0.5

± 0.03

±1

min

box



approx (g)





16 × 27

F

16

1.0

26.5

33

40



8

  16 × 35

G

16

1.0

34.5

41

40



11

  20 × 27

H

20

1.0

26.5

33

40



13

  20 × 35

J

20

1.0

34.5

41

40



20

  20 × 43

L

20

1.0

42.5

49

40



24

artiCle table peg 225 (150°C)

standards





IEC 60384-4 Long Life







Grade 40/125/56

Capacitance range



470 - 6300 µF

Capacitance tolerance



–10 to +30%, –20 to +20%

–20 to +20%

20 to +20%

rated voltage





25 – 63 VDC

– 63 VDC

 63 VDC

temperature range



–40 to +125°C at U

R









–40 to +150°C at reduced voltage

shelf life at





0V +105°C 5000 h,







+40°C 10 years

diameter range



16 - 20 mm

resistance to vibrations

  10 - 2000 Hz, 1.5 mm







displacement amplitude or







max 20 g 3x22 hours







The capacitors must be clamped by the body.

life test





2000 h, 150°C (Ø20 case)







1500 h, 150°C (Ø16 case)

PEG 225

up to

150°C

•  up to 150°C
•  high Cv
•  extremely high ripple current
  up to 28 a ripple, rms, Continuous load
•  high vibration resistance

remark:



Capacitor in standard version
is without insulation. Polyester
insulation on request

17.5±0.

5

Ø1±0.0

3

H

3.3±0.5

Ø16±0.5

�

0.8±0.1

15.24±0.1

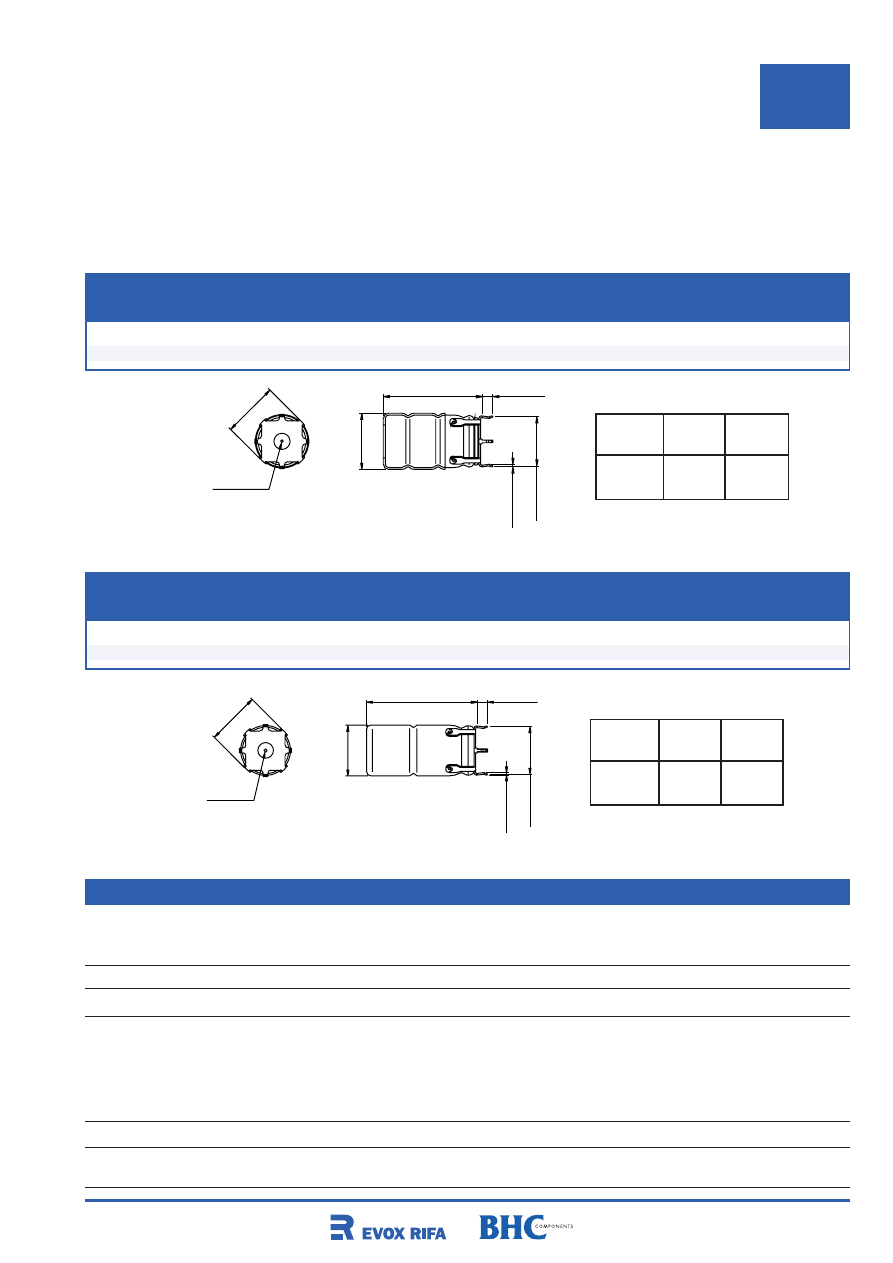

radial version

See page 39
