AUTOMOTIVE FUSE CLIPS

Low Profile ..............................................47-49
Maxi ..............................................................46
Mini .........................................................47-49
Standard................................................47-49

AUTOMOTIVE FUSE HOLDERS

Low Profile ..............................................47-49
Maxi ..............................................................46
Mini .........................................................47-49
Standard ...............................................46-49

CYLINDRICAL FUSE COVERS.......................51

CYLINDRICAL FUSE CLIPS

5mm ..............................................................52
2AG thru 8AG .......................................52-23
5AG, Midget, SPF........................................52

CYLINDRICAL FUSE HOLDERS

5mm..............................................................50
2AG thru 8AG........................................50-51
5AG, Midget, SPF ........................................51

SUBMINIATURE FUSE HOLDERS

Cylindrical, Rectangular...............................51

MOUNTING DETAILS...............................54-56

SECTION 2 CONTENTS

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

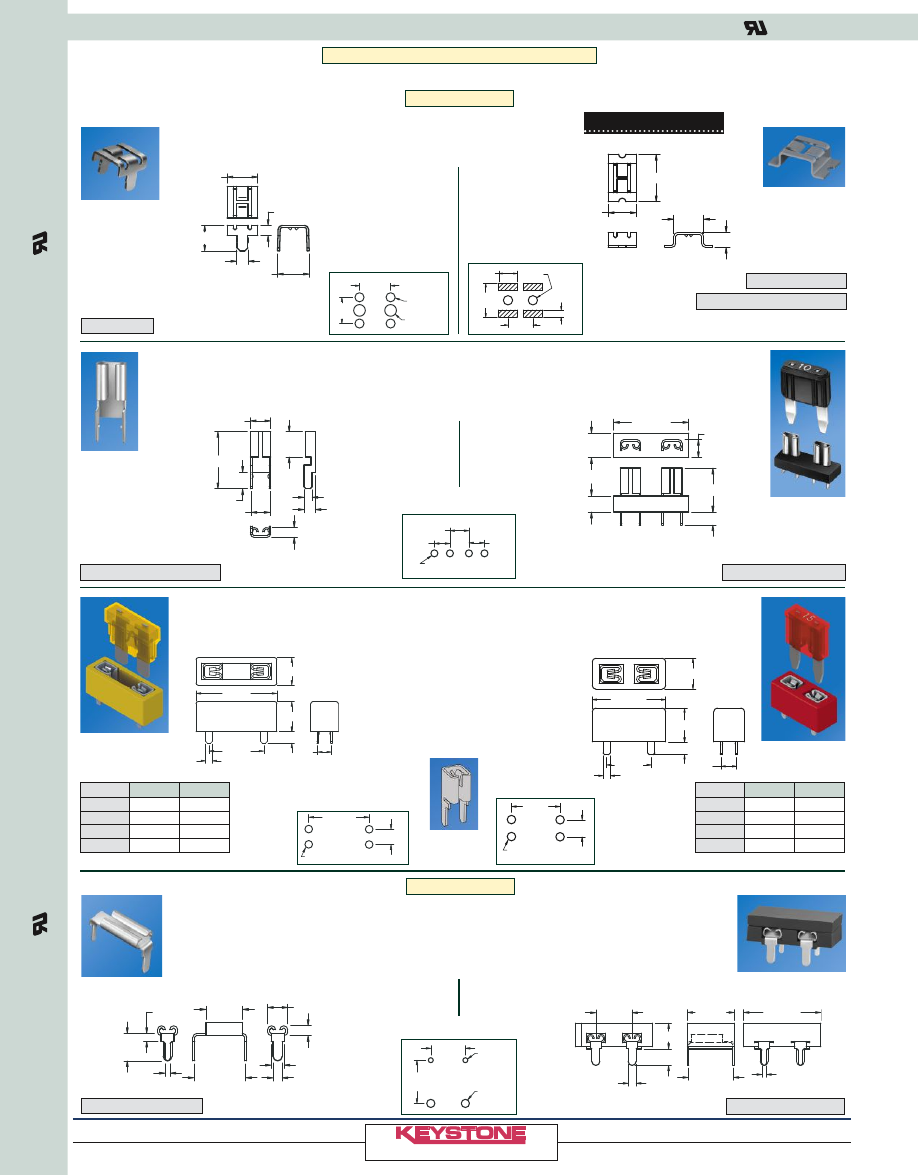

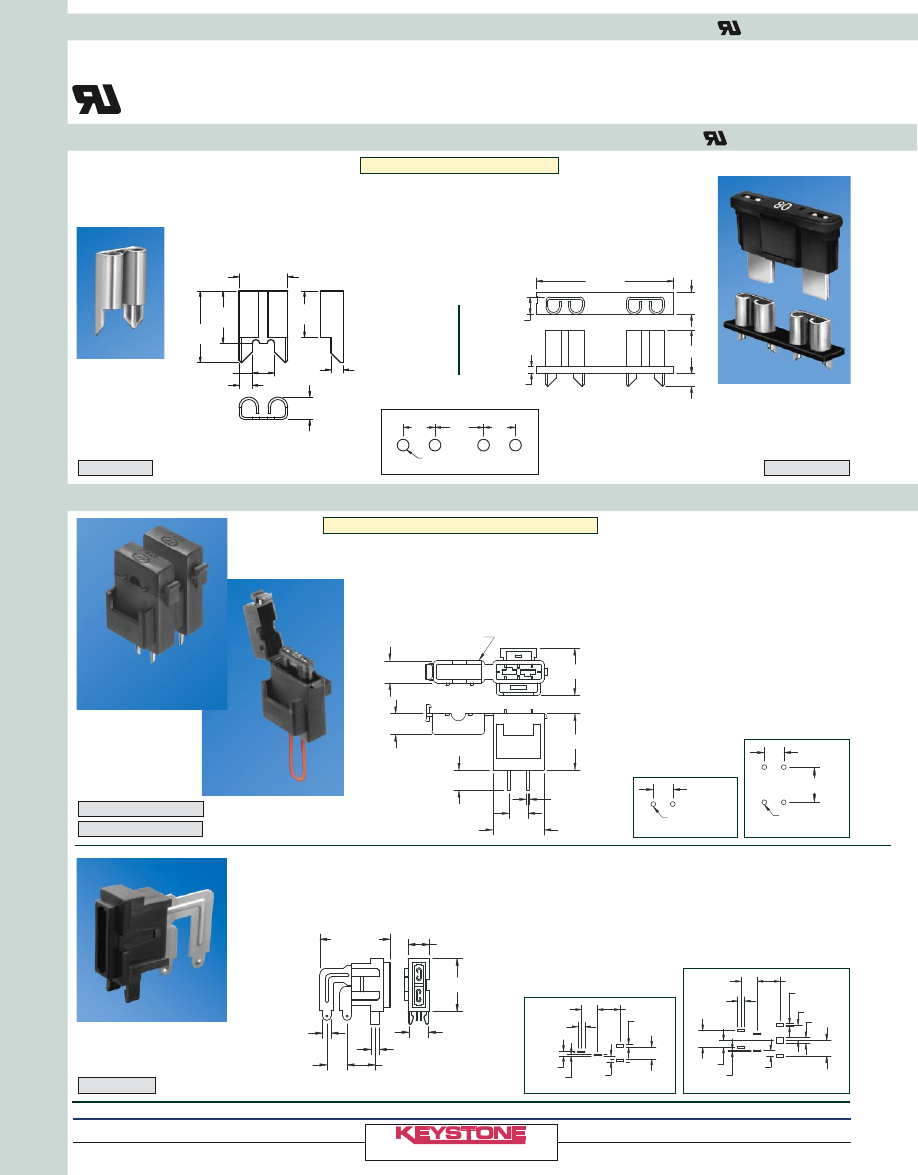

MODULAR AUTOMOTIVE BLADE FUSE HOLDERS

AUTOMOTIVE BLADE FUSE CLIP & HOLDERS

SPECIFICATIONS

Contacts:

Brass, Tin Plate

Body:

Nylon

Current Rating:

30 Amps @ 500V AC (Non-UL Rated)

Temperature Rating:

-58ºF to +292ºF (-50ºC to +145ºC)

.089 [2.26] DIA.
(2) PLS

.360 [9.2]

Mounting Detail

.650 [16.5]

.360 [9.2]

.089 [2.26] DIA.
(4) PLS

Mounting Detail

For Two Holders

•

Designed for standard auto blade fuses

•

Fully insulated compact design

•

Mounts easily in pre-drilled or
punched hole

•

Holder has pocket to hold spare fuse

•

Safety lever release clip will not open
under shock or vibration

•

Fuses are installed and removed easily

•

May be used individually or easily

interlocked for multiple mounting

.382 [9.7]

.969 [24.6]

.360 [9.2]

.417 [10.6]

.394 [10.0]

.059 [1.50]

x .075 [1.90]

(2) PLS

.890 [22.6]

1.067 [27.1]

COVER SHOWN

OPEN.

“

A

UT

O

”

 F

US

E

 CL

IP

S

 &

 HO

L

D

E

RS

46

CAT. NO. 3559

(In Line)

*

3559 (14 gauge

wire lead must

be cut and spliced

for in-line use)

FOR .205 (5.2)

×

.025 (.64) STANDARD BLADE FUSES

For Littelfuse ATOF 287 series/Bussmann ATC series or equivalent

For Littelfuse Maxi 299 series/Bussmann Max series or equivalent

CAT. NO. 3560

(PC Mount)

*

“MAXI” AUTOMOTIVE FUSE CLIP & HOLDER

.392 [10.0]

.180 [4.6]

.422

 [10.7]

.375

 [9.5]

.109

 [2.8]

.106 [2.7]

.578

 [14.7]

.180 [4.6]

.328

[8.4]

.328

[8.4]

.500

[12.7]

.152 [3.9] DIA. (4) PLS

•

Thru hole PC mountable, maintains position during wave soldering

•

Holder design prevents solder wicking

CAT. NO. 3555

CAT. NO. 3555-2

SPECIFICATIONS

Contacts:

.020 (.51) Copper, Tin-Nickel Plate

Insulator:

Glass filled Nylon, UL Rated 94V-0

UL Current Rating:

50 Amps @ 500V AC

UL Temperature Rating:

-58ºF to +292ºF

(-50ºC to+145ºC)

.442 [11.3]

.136 [3.5]

.230 [5.9]

1.410 [35.8]

.180

[4.6]

.067

[1.70]

Mounting Detail For Two Clips

•

Withstands the rigors of shock and vibration

•

Holds fuse securely, even after multiple insertions

.156 [4.0]

.125 [3.2]

.359 [9.1]

.359 [9.1]

.390 [9.9]

.140 [3.6]

.162 [4.1]

(7) PLS

.519 [13.2]

.032 [0.81]

(4) PLS

.375 [9.5]

.062 [1.57]

(2) PLS

Mounting Detail For Two Holders

.032 [0.81]

(2) PLS

.519 [13.2]

.140 [3.6]

.062 [1.57]

(2) PLS

.110 [2.8]

.162 [4.1]

(4) PLS

.282 [7.2]

.375 [9.5]

Mounting Detail

CAT. NO. 3558

*

•

Fully insulated fuse mount

•

Designed for standard auto blade fuses

•

Mounts easily in punched hole

•

Fuses are installed and removed easily

•

May be used individually or easily

interlocked for multiple mounting

SPECIFICATIONS

Contacts:

Brass, Tin Plate

Body:

Nylon

Current Rating:

30 Amps @ 500V AC (Non-UL Rated)

Temperature Rating:

-58ºF to +292ºF (-50ºC to +145ºC)

.984 [25.0]

.519 [13.2]

REF.

.362 [9.2]

.157 [4.0]

(2) PLS

.157 [4.0]

1.299 [33.0]

REF.

.375 [9.6]

.394 [10.0]

3560 (Shown with
two 3560 holders,

interlocked)

FOR .312 (7.9)

×

.032 (.80) MAXI BLADE FUSES

Underwriters Laboratories, Inc.

Recognized Component Program —

UL File Number E354010

UL file number E354010 has been assigned

to Keystone Electronics’ automotive fuse clip and
holders. (Refer to pages 44-47) Indicating recog-
nition by Underwriters Laboratories Inc. that they
are in compliance with their component program.

®

®

•

Clips & holders available for Mini, Standard, Low Profile & Maxi Auto Blade fuses

•

Horizontal and vertical fuse clips and holder options

•

Holds fuse securely, even after multiple insertions

•

THM components maintain position during wave soldering

•

SMT components available on tape and reel for automated assembly

©

*

Modular Fuse Holders are not UL recognized

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

FOR .205 (5.2)

×

.025 (.64) STANDARD BLADE FUSES

For Littelfuse ATOF 287 series/Bussmann ATC series or equivalent

For Littelfuse ATOF 287 series/Bussmann ATC series,

Littelfuse Low Profile Mini (LP) series or equivalents

For Littelfuse ATOF 287 series/Bussmann ATC series,

Littelfuse Mini 297 or 997 series/Bussmann ATM series,

Littelfuse Low Profile Mini (LP) series or equivalents

VERTICAL FUSE ENTRY

CAT. NO. 3522-2

CAT. NO. 3522

Tin-Nickel Plate

SPECIFICATIONS

Contacts:

.016 (.41) Brass, Tin-Nickel Plate

Insulator:

Glass filled Nylon, UL Rated 94V-0

UL Current Rating:

20 Amps @ 500V AC

UL Temperature Rating:

-58ºF to +292ºF

(-50ºC to +145ºC)

CAT. NO. 3522-3

•

Holds fuse securely, even after multiple insertions

•

Thru hole-mount, maintains position during wave soldering

•

Withstands the rigors of shock and vibration

•

Holder design prevents solder wicking

Mounting Detail For Two Clips

.200

 [5.1]

.160 [4.1]

.100 [2.6] DIA. (4) PLS

.200

 [5.1]

Mounting Detail For Two Clips

.200 [5.1] (3) PLS.

.100 [2.6] DIA. (4) PLS

.160 [4.1] (2) PLS.

.212

[5.40]

.062

 [1.55]

.240 [6.10]

.100 [2.55]

.180 [4.55]

.098 [2.50]

.400 [10.15]

.062

 [1.55]

.250

[6.35]

.400

[10.2]

.363 [9.2]

.104 [2.64]
DIA. (2) PLS

Mounting Detail For Two Clips

.393 [10.0]

.400 [10.2]



.062 [1.6]

(2) PLS

.363 [9.2]

.820 [20.8]

.145 [3.7]

.245 [6.2]



.100 [2.6]

(2) PLS

CAT. NO. 3550

Tin-Nickel Plate

CAT. NO. 3550-2

Tin Plate

SPECIFICATIONS

Contacts:

.012 (.30) Brass

Insulator:

Nylon, UL Rated 94V-0

UL Temperature Rating:

-58ºF to +292ºF (-50ºC to +145ºC)

HORIZONTAL FUSE ENTRY

•

Designed for low height clearance applications

•

Fuse will be inserted parallel to board

•

Thru hole mount, maintains position during wave soldering

•

Fuse holder fully insulates clips to protect fuse from shorting

•

Holder assures proper spacing and reduces assembly time

•

Polarized legs assure proper orientation of clips onto board

•

Low insertion force

•

Fuse holder fully insulates clips to protect fuse from shorting

•

Holder assures proper spacing and reduces assembly time

•

Thru hole PC mountable, maintains position during wave soldering

•

Accepts most Auto-Blade Fuses

•

Low insertion force

•

Thru hole PC mountable, maintains position
during wave soldering

Mounting Detail

.185 [4.7]

.150 [3.8]

.134 [3.4]

.400 [10.2]

.150 [3.8]

.062 [1.57]

.027 [0.69]

.130 [3.3]

.062 [1.57] (2) PLS

.134

 [3.4]

.530 [13.5]

.110 [2.8]

.780 [19.8]

.290 [7.4]

.265 [6.8]

3522-2

3522-3

SPECIFICATIONS

Contacts:

.016 (.41) Brass, Tin-Nickel Plate

Insulator:

Nylon 4/6, UL Rated 94V-0

UL Current Rating:

30 Amps @ 500V AC

UL Temperature Rating:

-58ºF to +292ºF (-50ºC to +145ºC)

2 IN 1 FUSE HOLDER

UNIVERSAL CLIP

CAT. NO. 3577

- Bottom Entry

CAT. NO. 3557

- Top Entry

.070

[1.78]

.125
[3.2]

.281

[7.2]

.437

[11.1]

.076 [1.92]

.271 [6.9]

.250

[6.4]

.134 [3.4]

W

.063 [1.60] DIA. (4) PLS

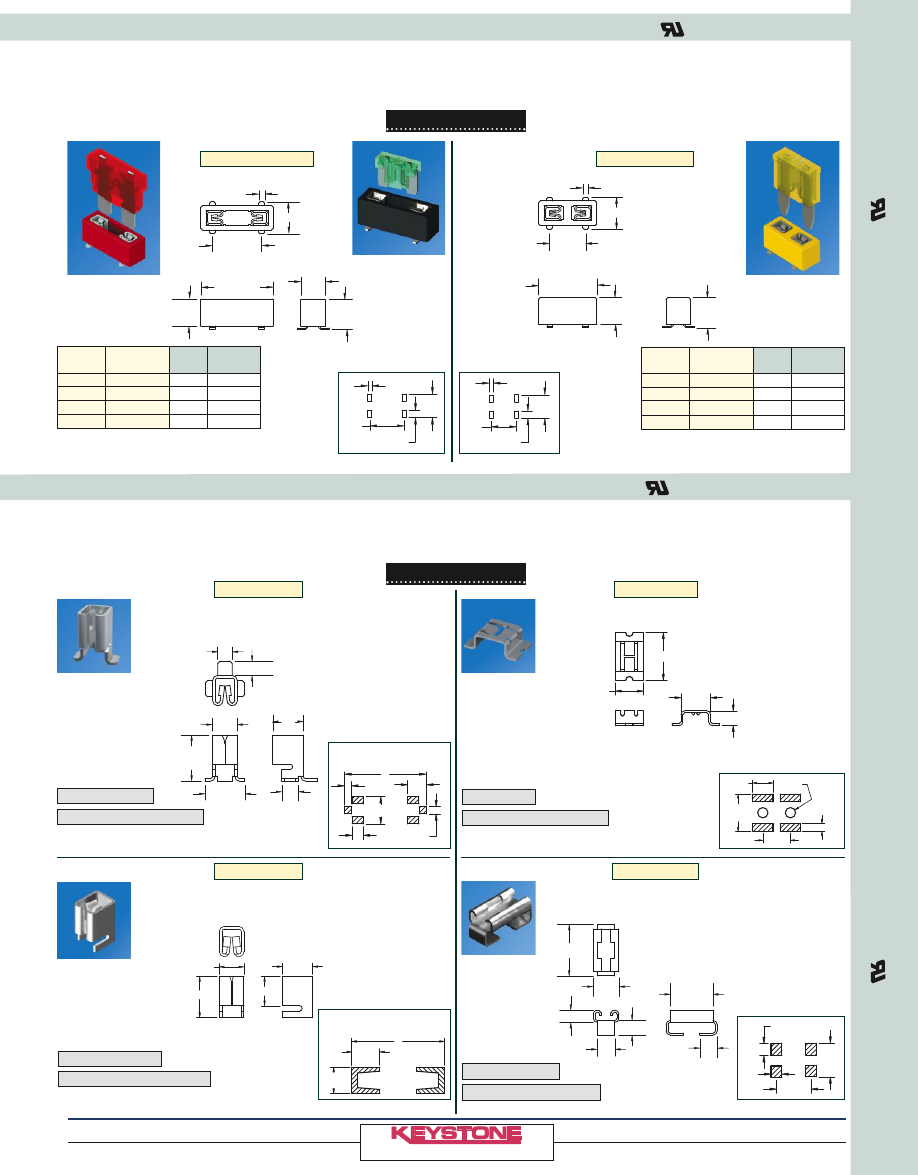

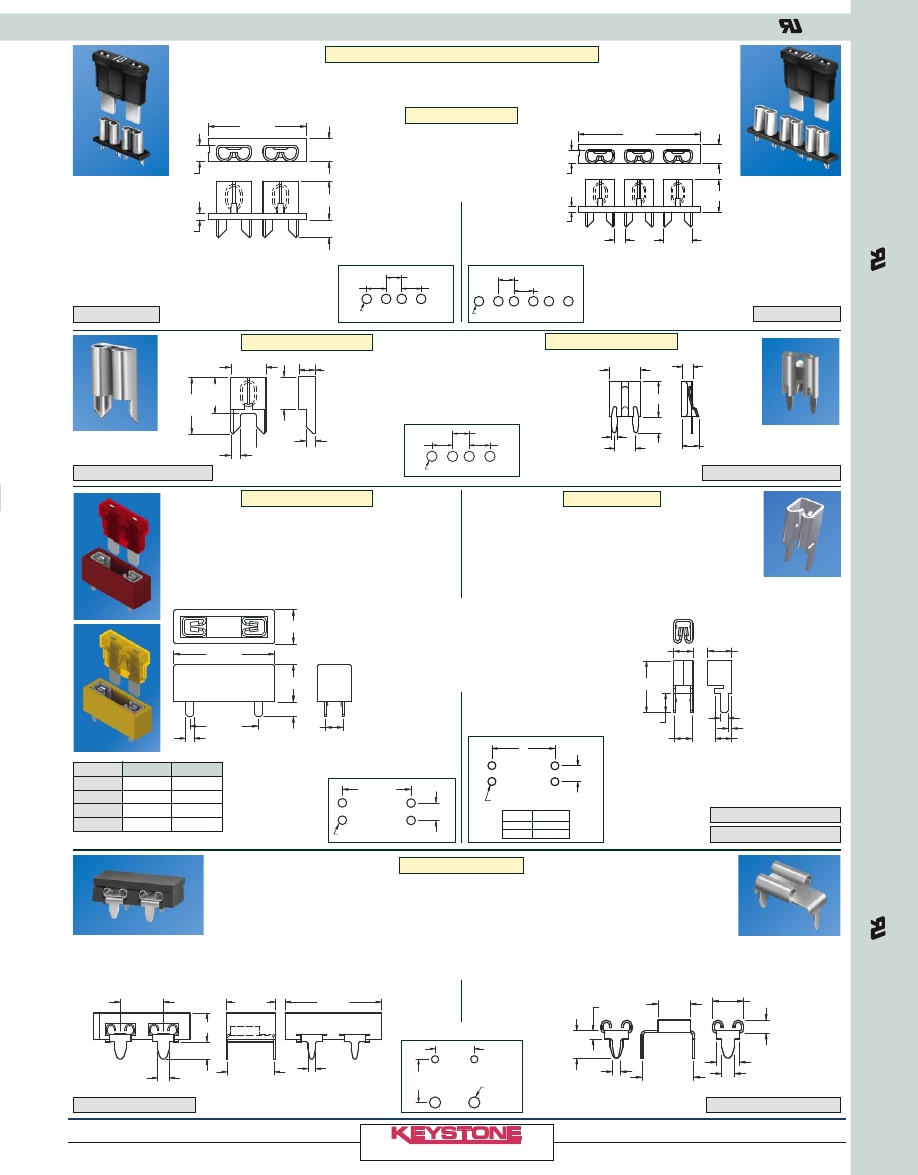

STANDARD AUTOMOTIVE BLADE FUSE CLIPS & HOLDERS

“

A

UT
O

”

 F

US
E

 CL
IP

S

 &

 HO
L

D

E

RS

47

.134 [3.4]

.063 [1.6] DIA. (4) PLS

.530 [13.5]

Mounting Detail

CAT. NO. 3573

Matte Tin Plate

Mounting Detail For Two Clips

.200
[5.1]

.100 [2.6] DIA. (4) PLS

.200
[5.1]

.160 [4.1]

.175 [4.5]

.300 [7.6]

.137 [3.5]

.050

 [1.27]

.125

 [3.2]

.760 [19.3]

.175 [4.5]

.300 [7.6]

.100 [2.6]

.050

 [1.27]

.125

 [3.2]

.260 [6.6]

1.125 [28.6]

.156 [4.0]

REF.

.102 [2.6]

.054 [1.4]

.292 [7.4]

.200

 [5.1]

.150 [3.8]

.330 [8.4]

SPECIFICATIONS

Contacts:

.016 (.41) Brass

UL Current Rating:

30 Amps @ 500 VAC

VERTICAL ENTRY

LOW INSERTION FORCE

Fuse

W

Mini

.383 (9.7)

Standard .530 (13.5)

®

®

®

UL Current Rating:

20 Amps @ 500V AC

UL Current Rating:

30 Amps @ 500V AC

All colors UL rated for 30 Amp.

CAT. NO.

COLOR

FUSE REF.

3557-2

Black

—

3557-10

Red

10 Amp

3557-15

Blue

15 Amp

3557-20

Yellow

20 Amp

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

“

A

UT

O

”

 F

US

E

 CL

IP

S

 &

 HO

L

D

E

RS

48

.280 [7.1]

.156 [4.0]

.070 [1.80]

.040

 [1.00]

.400 [10.2]

.075 [1.90]

.100 [2.6]

.062

 [1.55]

.212

[5.4]

.091 [2.30]

.244 [6.2]

.236 [6.0]

.079 [2.00]

.197 [5.0]

.320 [8.2]

.270

 [6.9]

.120 [3.1] DIA.
(2) PLS

.094 [2.4] DIA.
(4) PLS

MATERIAL:

.016 (.41) Brass, Matte Tin Plate

UL Current Rating:

15 Amps @ 500V AC

Mounting Detail

For Two Clips

.075 [1.90]

.086 [2.20]

.062 [1.55]

.440 [11.2]

.144 [3.7]

.125 [3.2]

.156 [4.0]

.196

 [5.0]

Mounting Detail For Two Clips

.100 [2.6]

.578 [14.7]

.125 [3.2]

.138

 [3.5]

.340 [8.7]

.187 [4.8]

.176 [4.5]

.144

 [3.7]

.065 [1.65] DIA. (4) PLS

.144

 [3.7]

Mounting Detail For Two Clips

VERTICAL FUSE ENTRY

MINI FUSE HOLDER

LOW PROFILE MINI FUSE HOLDER

Surface Mount

Thru Hole Mount

.236 [6.0]

.125 [3.2]

.250 [6.3]

.400 [10.2]

.091 [2.3] MIN.

.236 [6.0]

MIN.

.432 [11.0]

MIN.

.320 [8.1]

.120 [3.0]

DIA.

•

Low Profile

•

Low Profile

.406 [10.3]

.700 [17.8]

.394

[10.0]

.070 [1.8]

(2) PLS

.295 [7.5]

.040 [1.0]

(2) PLS

.145 [3.7]

.228 [5.8]

.400

[10.2]

.295 [7.5]

.076 [1.93]
DIA. (2) PLS

.046 [1.17]
DIA. (2) PLS

Mounting Detail

.134

[3.40]

.390

[9.9]

.063 [1.60]
DIA. (4) PLS

Mounting Detail

.134 [3.4]

.063 [1.60] DIA. (4) PLS

.530 [13.5]

Pad Layout

For Two Clips

HORIZONTAL FUSE ENTRY

CAT. NO. 3549

Nickel Plate

CAT. NO. 3564

CAT. NO. 3583

(Bulk)

CAT. NO. 3549-2

Tin Plate

SPECIFICATIONS

Material:

.012 (.30) Brass

Insulator:

Glass filled Nylon, UL Rated 94V-0

UL Temperature Rating:

-58°F to+292°F (-50°C to+145°C)

CAT. NO. 3583KTR

(Tape & Reel)

For .110 (2.8)

×

.032 (.80) MINI BLADE FUSES

For Littelfuse Mini 297 or 997 series/Bussmann ATM series or equivalent

For Littelfuse Low Profile

Mini (LP) series or equivalent

For Littelfuse Mini 297 or

997 series/Bussmann ATM

or equivalents

Tape & Reel Spec’s:

24mm wide; 12mm pitch;

13 inch reel (1500 pieces per reel)

“MINI” AUTOMOTIVE FUSE CLIPS & HOLDERS

SPECIFICATIONS

Contacts:

.012 (.30) Brass

Insulator:

Nylon 6/6, UL Rated 94V-0

UL Temperature Rating:

-58°F to+292°F (-50°C to+145°C)

•

Low insertion force

•

Thru hole PC mountable, maintains position during wave soldering

•

Fuse holder fully insulates  clips to protect fuse from shorting

•

Holder assures proper spacing and reduces assembly time

Refer to page 45

for Cat. No. 3557

Clip details

.062 [1.57] (2) PLS

.134

 [3.4]

.530 [13.5]

.110 [2.8]

.780 [19.8]

.290 [7.4]

.265 [6.8]

.265 [6.73]

.630 [16.00]

.110 [2.79]

.390 [9.9]

.062 [1.57] TYP

.290 [7.37]

.134

 [3.41]

SPECIFICATIONS

Contacts:

.016 (.41) Brass,

Tin-Nickel Plate

Insulator:

Nylon 4/6, UL Rated 94V-0

UL Current Rating:

30 Amps @ 500V AC

UL Temperature Rating:

-58°F to+292°F

(-50°C to+145°C)

For Littelfuse Mini 297 or 997 series/Bussmann ATM series or equivalent

CAT. NO. 3544

Tin-Nickel Plate

CAT. NO. 3544-2

Tin Plate

®

®

®

UL Current Rating:

30 Amps @ 500V AC

UL Current Rating:

20 Amps @ 500V AC

UL Current Rating:

30 Amps @ 500V AC

UL Current Rating:

20 Amps @ 500V AC

All colors UL rated for 30 Amp.

All colors UL rated for 30 Amp.

CAT. NO.

COLOR

FUSE REF.

3557-2

Black

—

3557-10

Red

10 Amp

3557-15

Blue

15 Amp

3557-20

Yellow

20 Amp

CAT. NO.

COLOR

FUSE REF.

3568

Black

—

3568-10

Red

10 Amp

3568-15

Blue

15 Amp

3568-20

Yellow

20 Amp

AVAILABLE ON TAPE AND REEL

CAT. NO.

ON TAPE

BULK

& REEL

COLOR FUSE REF.

3587

3587TR

Black

—

3587-10 3587-10TR

Red

10 Amp

3587-15 3587-15TR

Blue

15 Amp

3587-20 3587-20TR

Yellow

20 Amp

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

•

Compatible with most vacuum and mechanical pick and
place assembly systems

•

KTR parts have Kapton Tape added to top service for
vacuum pick & place

•

Accepts Standard and Mini blade Automotive blade fuses

•

Clip with Matte-Tin plate is ideal for low temperature
soldering applications, for other temperature sensitive
components

•

Clips with Tin-Nickel plate are ideal for lead free, high
temperature soldering applications

Pad Layout For Two Clips

.185

[4.7]

.150

[3.8]

.250

[6.4]

.282

[7.2]

.100

[2.5]

.062 [1.6]

.046[1.2]

SPECIFICATIONS

Material:

.016 (.41) Brass,

Matte Tin Plate

UL Current Rating:

15 Amps @ 500V AC

SPECIFICATIONS

Material:

.016 (.41) Brass,

Tin-Nickel Plate

UL Current Rating:

30 Amps @ 500V AC

VERTICAL ENTRY

VERTICAL ENTRY

For Mini:

Littelfuse: MIN series/Bussmann

ATM series or equivalent

For Mini:

Littelfuse: MIN series/

Bussmann ATM series or equivalent

CAT. NO. 3586

(Bulk)

.091 [2.3] MIN.

.236 [6.0]

MIN.

.432 [11.0]

MIN.

.320 [8.1]

.120 [3.0]

DIA.

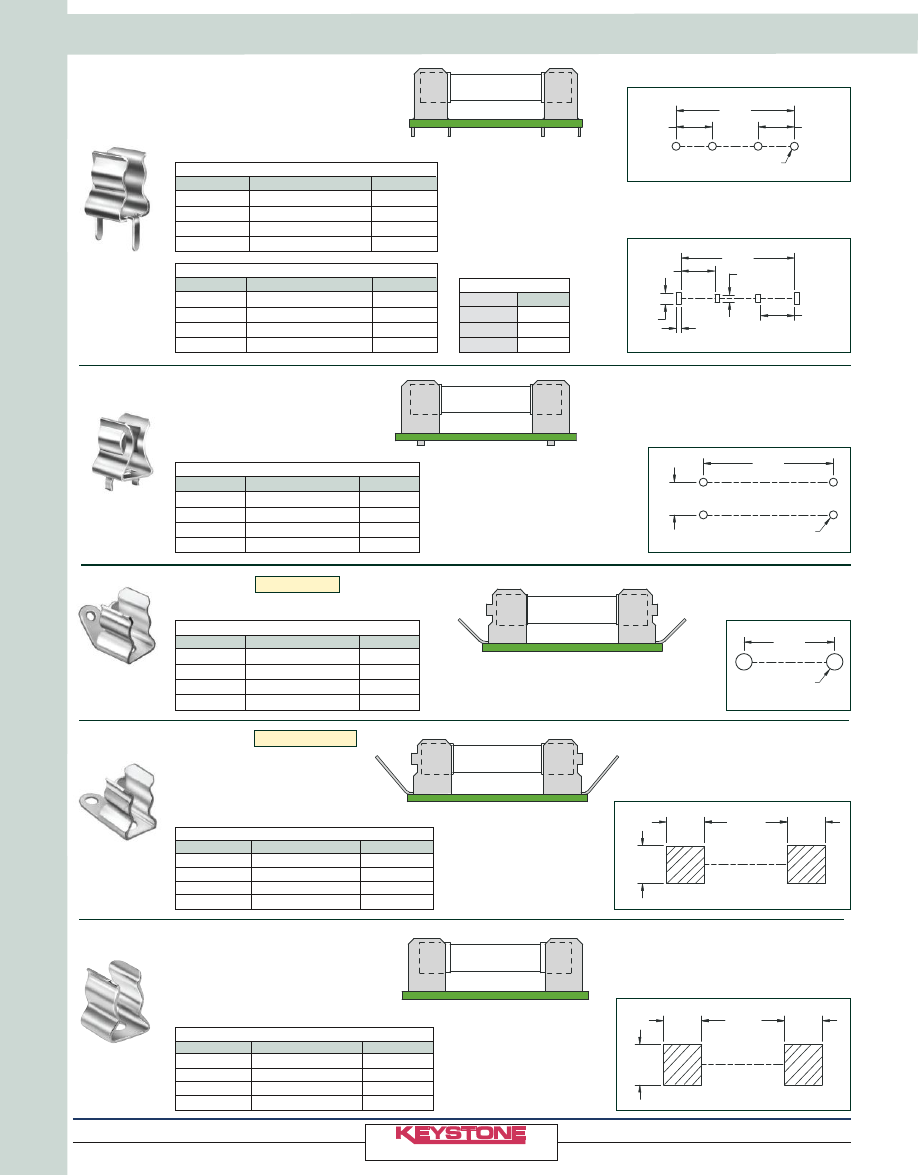

SMT “AUTO” BLADE FUSE CLIPS

SMT “AUTO” BLADE FUSE HOLDERS

.325 [8.3]

.345 [8.8]

.630 [16.0]

.290 [7.4]

.062 [1.6] TYP.

.390

 [9.9]

.111 [2.8]

.062 [1.6]

.350

 [8.8]

.390

 [9.9]

Mounting Detail

HORIZONTAL ENTRY

2 in 1 FUSE HOLDER

MINI FUSE HOLDER

.325 [8.3]

.345 [8.8]

.530 [13.5]

.780 [19.8]

.062 [1.6] TYP.

.290 [7.4]

.265

[6.7]

Mounting Detail

.530

 [13.5]

.111 [2.8]

.350

 [8.8]

.062 [1.6]

SPECIFICATIONS

Contacts:

.016 (.41) Brass, Matte Tin Plate

Insulator:

High Temperature Nylon 46, UL 94V-0

UL Temperature Rating:

-58°F to+292°F (-50°C to+145°C)

UL Current Rating:

20 Amps @ 500V AC

.100 [2.5]

.312 [7.9]

.250 [6.4]

.075 [1.9]

.156

[4.0]

.105 [2.7]

TYP.

.090 [2.3]

L = .562 [14.3] FOR MINI FUSE
L = .750 [19.0] FOR STANDARD

.260 [6.6]

.105

[2.7]

.067

[1.7]

.067

[1.7]

.176

[4.5]

L

Pad Layout For Two Clips

.100

[2.5]

.110 [2.8]

.320 [8.1]

.312

[7.9]

Mounting Detail

For Two Clips

SPECIFICATIONS

Material:

.012 (.30)

Brass, Matte Tin Plate

UL Current Rating:

20 Amps @ 500V AC

CAT. NO. 3583KTR

(Tape & Reel)

CAT. NO. 3583

Tape & Reel Spec’s:

24mm wide, 12mm pitch,

13 inch reel (1500 pieces per reel)

CAT. NO. 3586KTR

(Tape & Reel)

CAT. NO. 3569

(Bulk)

CAT. NO. 3569TR

(Tape & Reel)

Tape & Reel Spec’s:

16mm wide, 12mm pitch,

13 inch reel (750 pieces per reel)

Tape & Reel Spec’s:

24mm wide, 8mm pitch, 13 inch reel (1000 pieces per reel)

Tape & Reel Spec’s:

32mm wide, 16mm pitch,

13 inch reel (500 pieces per reel)

Tape & Reel Spec’s:

32mm wide, 16mm pitch,

13 inch reel (500 pieces per reel)

For Mini:

Littelfuse:

MIN series/Bussmann

ATM series or equivalent

For Mini:

Littelfuse: MIN series/Bussmann ATM series.

For Standard:

Littelfuse: ATOF series/Bussmann ATC series.

For Low Profile:

Littelfuse: 891 series/Bussmann ATM-LP series

For Low Profile:

Littelfuse: 891 series/

Bussmann ATM-LP

series

For Standard:

Littelfuse:

ATOF series/ Bussmann

ATC series.

S

MT

 “

A

UT
O

”

 F

US
E

 CL
IP

S

 &

 HO
L

D

E

RS

49

.236 [6.0]

.125 [3.2]

.250 [6.3]

.400 [10.2]

®

®

®

®

•

Compatible with most vacuum and mechanical pick and place assembly systems

•

Fully insulated clips to protect fuses against shorting

•

One piece assembly reduces assembly time

•

Withstands shock and vibration

All colors UL rated for 20 Amp.

CAT. NO.

ON TAPE

BULK

& REEL

COLOR FUSE REF.

3588

3588TR

Black

—

3588-10 3588-10TR

Red

10 Amp

3588-15 3588-15TR

Blue

15 Amp

3588-20 3588-20TR

Yellow

20 Amp

All colors UL rated for 20 Amp.

.178 [4.52]

.185 [4.70]

.150 [3.81]

.250 [6.35]

SPECIFICATIONS

Material:

.018 (.41) Brass,

Tin-Nickel Plate

UL Current Rating:

30 Amps @ 500V AC

VERTICAL ENTRY

CAT. NO. 3584*

(Bulk)

L = .580 [14.7] FOR MINI FUSES

L = .768 [19.5] FOR STANDARD


AND LOW PROFILE FUSES

.185

[4.7]

.150

[3.8]

L

Pad Layout For Two Clips

CAT. NO. 3584KTR*

(Tape & Reel)

Tape & Reel Spec’s:

16mm wide, 12mm pitch,

13 inch reel (750 pieces per reel)

For Mini:

Littelfuse: MIN series/Bussmann ATM series.

For Standard:

Littelfuse: ATOF series/Bussmann ATC series.

For Low Profile:

Littelfuse: 891 series/Bussmann ATM-LP series

*

Cat. No. 3584 is not UL Listed

AVAILABLE ON TAPE AND REEL

AVAILABLE ON TAPE AND REEL

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

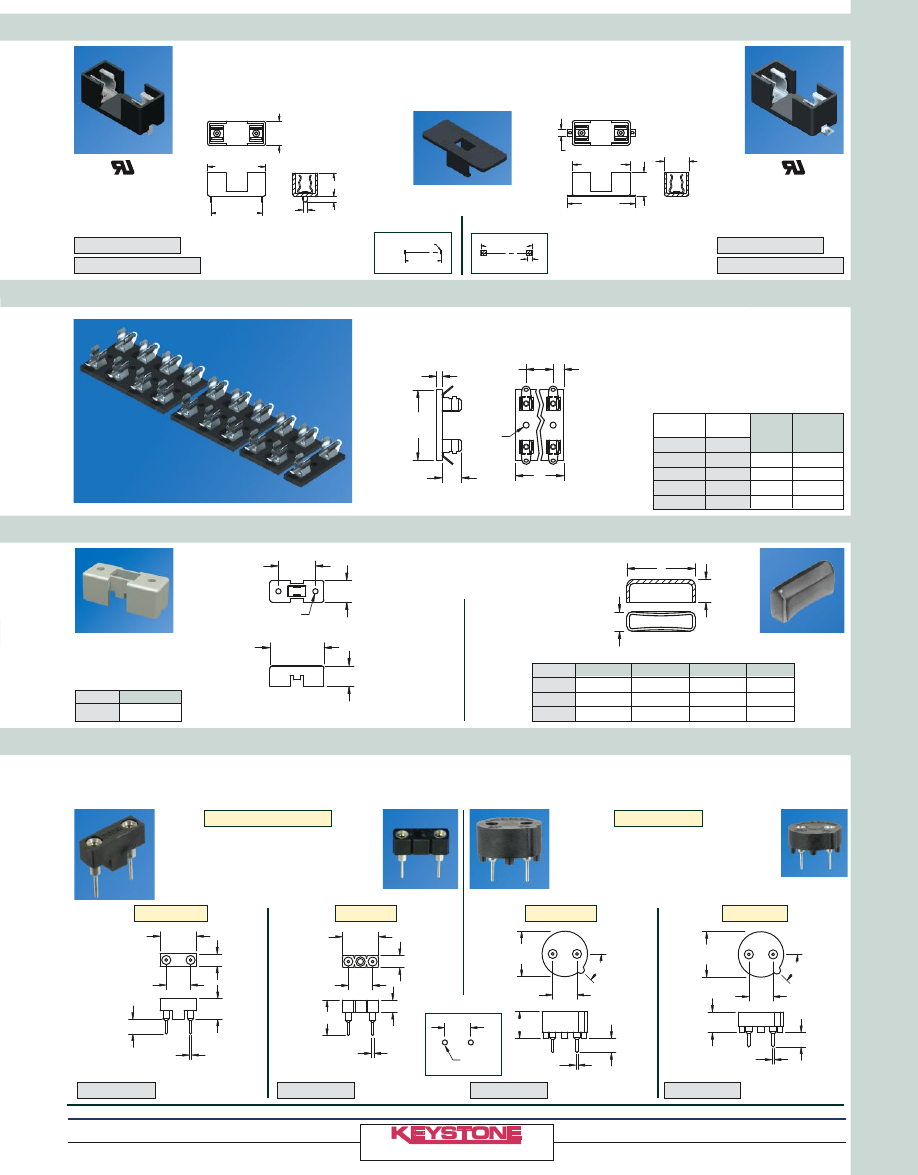

5mm x 20mm FUSE HOLDERS

3AG FUSE HOLDERS

5

mm

 &

 3

A

G

 F

US

E

 HO

L

D

E

RS

.953 [24.2]

.375
[9.6]

.156 [4.0]

.047 [1.20]

.354 [9.0]

.472

[12.0]

.886 [22.5]

.130 [3.3] DIA.

•

Optional cover with window protects
and insulates fuse

•

Flame Retardant

•

Not UL rated

SPECIFICATIONS

Base & Cover:

Nylon,

UL Rated 94V-0

Clips:

Brass, Tin Plate

Rated:

5 Amps @ 250V AC

.951 [24.2]

.860 [21.9]

.051 [1.30]

.382 [9.7]

.467

[11.9]

.425

[10.8]

.167 [4.3]

SPECIFICATIONS

Base & Cover:

Nylon,

UL Rated 94V-0

Clips:

Brass, Tin Plate

Rated:

5 Amps @ 250V AC

•

Low profile, space saving design

•

Optional cover protects and insulates fuse

•

Flame Retardant

•

Not UL rated

.900 [22.9]

.920 [23.4]

.070 [1.80]

.062

[1.55]

.

5

00

[12.7]

.220

[

5

.6]

•

Snap-in design for wave soldering

•

Flame Retardant

•

Optional cover protects and

insulates fuse -

Cat. No. 3527C

SPECIFICATIONS

Base:

.062 (1.57) FR-4, UL Rated 94V-0

Clips:

Brass, Tin Plate

UL Rated:

6.3 Amps @ 250V AC

SPECIFICATIONS

Base:

.062 (1.57) FR-4, UL Rated 94V-0

Clips:

Brass, Tin Plate

UL Rated:

15 Amps @ 500VAC

SPECIFICATIONS

Base:

.062 (1.57) FR-4, UL Rated 94V-0

Clips:

Brass, Tin Plate

UL Rated:

15 Amps @ 500VAC

SPECIFICATIONS

Base:

.032 (.79) FR-4, UL Rated 94V-0

Clips:

Brass, Tin Plate

UL Rated:

15 Amps @ 500VAC

.140 [3.6]

1.000 [25.4]

.040 [1.00]

Mounting Detail

Mounting Detail

Mounting Detail

1.375 [35.0]

.300 [7.6] (2) PLS

.070 [1.78] DIA. (4) PLS

.070 [1.78] DIA. (4) PLS

.300 [7.6] (2) PLS

1.375 [35.0]

SLIM LINE

LOW PROFILE

FULLY INSULATED

PC SNAP-IN

Optional cover available -

Cat. No. 4245C

Optional cover available -

Cat. No. 4245C

Optional cover available -

Cat. No. 4245C

Optional cover available -

Cat. No. 4245C

CAT. NO. 4628

-

Holder

CAT. NO. 4628C

-

Cover only

(with window)

CAT. NO. 4525

Mounting Detail











.886 [22.5]

.052 [1.30] DIA. (2) PLS

.





Mounting Detail

.860 [21.9]

.052 [1.30] DIA. (2) PLS

Mounting Detail

.900 [22.9]

.078 [2.00] DIA. (2) PLS

CAT. NO. 3526

CAT. NO. 4245

CAT. NO. 4250

.281

[7.2]

.310

 [7.9]

.450

[11.4]

.125 [3.2]

1.380 [35.1]

1.000 [25.4]

.078 [1.98]
DIA.

.140 [3.6]

DIA. HOLE

1.375 [34.9]

.060

[1.50]

.188

 [4.8]

.430

[10.9]

.300 [7.6] (2) PLS

.420

[10.7]

1.375 [34.9]

.060

[1.50]

.130

 [3.3]

.300 [7.6] (2) PLS

PRESS-FIT, IDEAL FOR WAVE SOLDERING

TERMINATION LUGS CAN BE USED

WITH WIRES OR PC MOUNT

SNAP-IN DESIGN ASSURES

STABILITY DURING WAVE SOLDERING

MOLDED CASE

•

Supplied unassembled

•

Shock resistant

•

Fuse can be accessed from board edge

•

Fuse is completely enclosed, protecting
use from shorting and breaking

•

Not UL rated

CAT. NO. 4527

-

Holder

CAT. NO. 4527C

-

Cover only

CAT. NO. 3527

-

Holder

SPECIFICATIONS

Base:

PBT

Contacts:

Brass, Tin Plate

Rated:

10 Amps @ 250V AC

Mounting Detail

.492 [12.5]

.052 [1.30] DIA. (2) PLS

.417

[10.6]

.047 [1.20]

.413 [10.5]

DIA.

.492 [12.5]

.020 [.50]

(2) PLS

.866 [22.0]

1.142 [29.0] REF.

.089 [2.25]

.197 [5.0]

.217 [5.5]

50

.468 [11.9]

.312 [7.9]

DIA C'BORE

.144 [3.7]
DIA. HOLE

.250 [6.4]

1.650
[41.9]

.703

 [17.9]

REF.

SPECIFICATIONS

Base:

LCP, UL Rated 94V-0

Clips:

Brass - Nickel Plated

UL Rated:

15 Amps @ 250 VAC

CAT. NO. 3523

Mounting Hole:

.144 (3.7) Dia.

®

®

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

L

W

H

.690

[17.5]

1.978[50.2]

REF.

1.695 [43.1]

.200 [5.1]

.714

 [18.2]

1.500 [38.1]

.158 [4.0]

.690 [17.6]

.125
[3.2]

.714

 [18.14]

1.695 [43.1]

BLACK

FIBER-

HOLDS

PHENOLIC

GLASS

NO. OF

CAT. NO. CAT. NO.

FUSES

W

3536*

3540*

1

.500 (12.7)

3537*

3541*

2

1.125 (28.6)

3538*

3542*

3

1.750 (44.5)

3539*

3543*

4

2.375 (60.3)

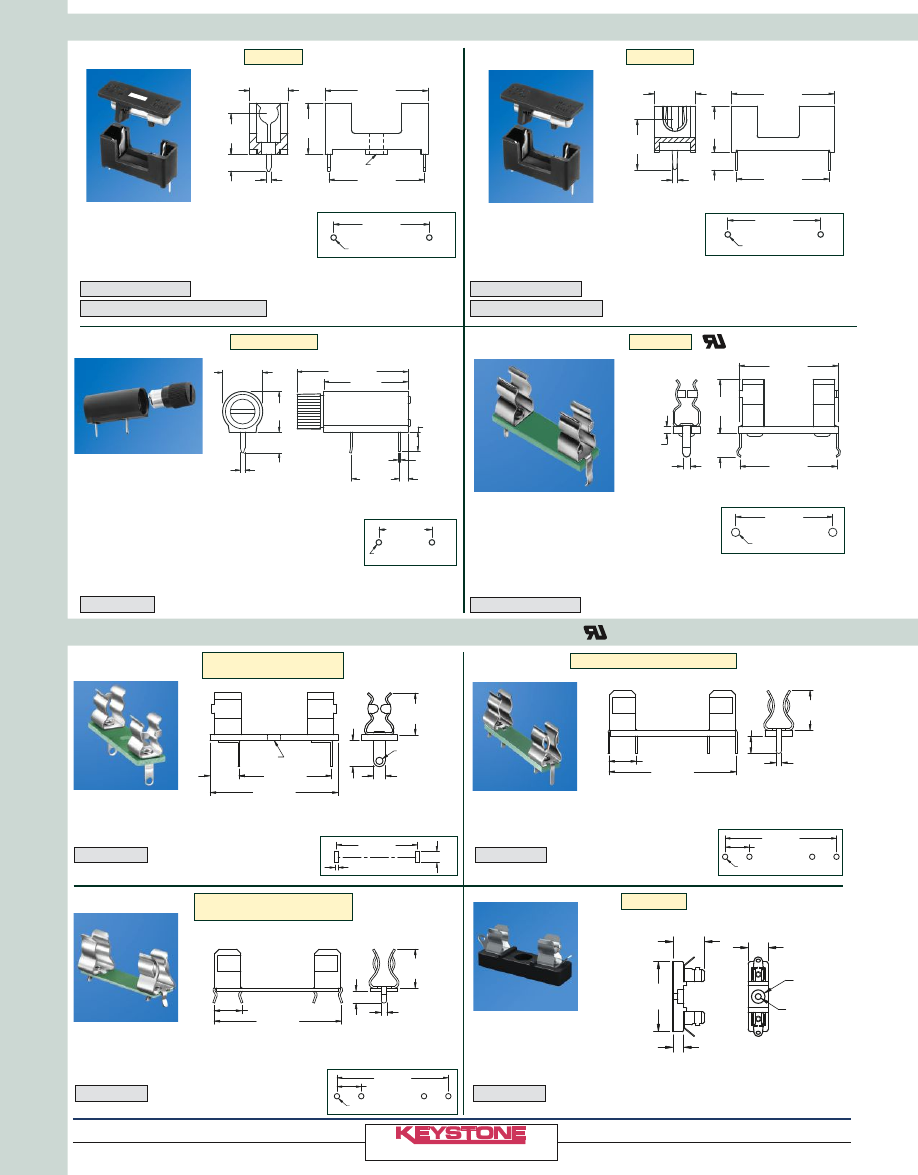

MIDGET, SPF (5AG) FUSE HOLDER

3AG FUSE BLOCKS

.140

 [3.6]

DIA.

.250 [6.4]

.453

 [11.5]

.125 [3.2]

1.625

[41.3]

W

.625 [15.9]

TYP.

•

Designed for SPF (Solar Protection Fuse)

•

Optional cover will protect and insulate fuse

•

Flame resistant

•

Available with fiberglass or phenolic base

•

Fuse clips riveted to base for rugged applications

SPECIFICATIONS

Base & Cover:

Nylon 46, UL Rated 94V-0

Clips:

.030 (.76) Brass, Matte Tin Plate

SPECIFICATIONS

Phenolic Base:

XP, Black UL Rated 94-HB

Fiberglass Base:

GPO-3 UL Rated 94 V-0

Clips:

.020 (.51) Brass - Nickel Plated

Rated:

15 Amps @ 500 VAC

Operating Temp. Range:

-58°F to +292°F

(-50°C to +145°C)

MATERIAL:

PVC, UL Listed 94V-0

MATERIAL:

ABS, UL Rated 94V-0

FUSE COVERS

CAT. NO. 3552

*

CAT. NO. 3576C

-

Cover only

CAT. NO. 3576

-

Holder

CAT. NO. 3556

*

.335 (8.5)

¥

.158 (4.0) FUSE

For Littelfuse 392/395 Type TE5®

Bussmann: PC Series

or equivalent

.335 (8.5) DIA. FUSE

For Littelfuse 370 Type TR5®

Bussmann: BK-EFF series

or equivalent

CAT. NO. 3553

*

CAT. NO. 3554

*

.100 [2.6]

.300 [7.6]

.121 [3.1]

.020 [.50]

DIA. (2) PLS.

.200

 [5.1]

.169 [4.3]

.100 [2.6]

.300 [7.6]

.290 [7.4]

.020 [.50]

DIA. (2) PLS.

.200

 [5.1]

.100 [2.6]

.374 [9.5]

DIA.

.200

[5.1]

45°

.020 [.50]

DIA. (2) PLS.

.169 [4.3]

.118 [3.0]

.374 [9.5]

DIA.

.020 [.50]

DIA. (2) PLS.

.220 [5.6]

.118 [3.0]

.200

 [5.1]

45°

SUBMINIATURE FUSE HOLDERS

•

Reliable spring tension assures low contact resistance

•

Fuse holders allow for quick changing of subminiature fuses

•

Ideal for high density circuit board applications

CAT. NO.

FUSE SIZE

L

W

H

3527C

5mm

¥

20mm .945 (24.0)

.314 (8.0)

.512 (13.0)

3521C

2AG

.787 (20.0)

.295 (7.5)

.452 (11.5)

4245C

3AG

1.319 (33.5)

.472 (12.0)

.591 (15.0)

CAT. NO.

FUSE SIZE

3517C

5mm

¥

20mm

SPECIFICATIONS

Base:

Thermoplastic, UL Rated 94V-0

Springs:

Beryllium Copper, Gold Plate

Pins:

Brass, Tin Plate

Current Rating:

5 Amps @ 250V AC

LOW PROFILE

STURDI-MOUNT

LOW PROFILE

STURDI-MOUNT

.400 [10.2]

1.000 [25.4]

.428

[10.9]

.098 [2.5] DIA.

 HOLE (2) PLS.

.375 [9.5]

.039 [1.00]

 DIA.

.200

 [5.1]

Mounting Detail

Can be used with

clips or fuse holders

F

US
E

 HO
L

D

E

RS
 &

 CO
VE
RS

51

Can be used with clips

3512, 3512P, 3517

and 3518

•

Made from flame retardant material

•

Protects fuse from shorting
and minor bumps

CAT. NO. 3576C

-

Cover only

CAT. NO. 3574

-

Holder

.140 [3.6] x .050 [1.3]

1.500 [38.1]

Mounting Detail

.200 [5.1] SQR

MIN. (2) PLS

1.985 [50.4] MIN.

Mounting Detail

UL Rated:

30 Amps @ 500 VAC

UL Operating Temp. Range:

-58°F to +292°F (-50°C to +145°C)

Optional Cover

Cat. No. 3576C

fits Cat. No. 3576 & 3574

3574  (SMT)

3576  (THM)

®

®

*

3AG Fuse Blocks & Subminiature Fuse Holders are not UL recognized

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

B

.140 [3.6]

A

.266

[6.8]

.250 [6.4]



.246

 [6.3]

.343 [8.7]

.064

[1.65]

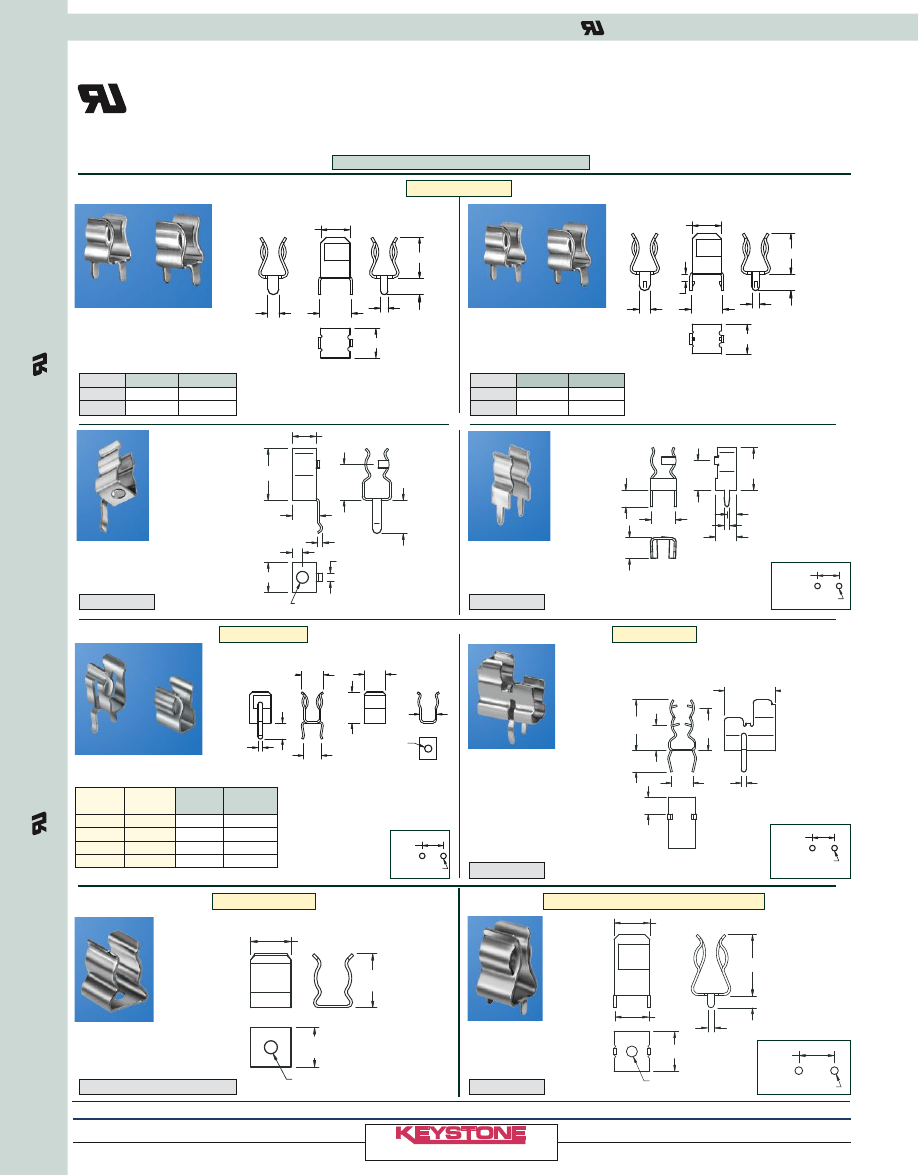

FUSE CLIPS

.200 [5.1]

.230 [5.9]

.437 [11.1]

.250 [6.4]

.085 [2.15]

.300

 [7.6]

REF.

.280
[7.1]

.070 [1.80]

.040 [1.00]

.100 [2.5] DIA.

.200

[5.1]

.173 [4.4]

.140 [3.6]

.250

 [6.4]

REF.

.360

[9.2]

.173 [4.4]

.047 [1.20]

.079 [2.00]

.200

 [5.1]

.049 [1.24] DIA.

.343 [8.7]



.246

 [6.3]

.250 [6.4]

.266

[6.8]

A

.140 [3.6]

B

MATERIAL:

.020 (.51) Brass, Tin Plate

UL Current Rating:

15 Amps

MATERIAL:

.016 (.41) Brass, Tin Plate

UL Current Rating:

6.3 Amps

MATERIAL:

.016 (.41) Brass, Tin Plate

UL Current Rating:

15 Amps

MATERIAL:

.020 (.51) Brass, Tin Plate

UL Current Rating:

15 Amps

With or Without Orientation Legs

With or Without Orientation Legs

CAT. NO.

A

B

3512

.060 (1.5)

.060  (1.5)

3512P

.060 (1.5)

.093  (2.4)

CAT. NO.

A

B

3517

.060 (1.5)

.060 (1.5)

3518P

.060 (1.5)

.093 (2.4)

.197

[5.00]

.240

[6.10]

.472

[12.00]

.197

[5.00]

.157 [4.00]

.396

[10.05]

.472 [12.00]

.047 [1.20]

.205

[5.20]

REF.

.067 [1.7] DIA.

(3561, 3622 ONLY)

.197

[5.00]

.

148

[3.75]

.288

[7.30]

.043

[1.10]

.156

[3.95]

.165

[4.2]

.047 [1.19] DIA.

.197

 [5.00]

.205

 [5.20]

.062 [1.57] DIA.

MATERIAL:

.016 (.41) Brass, Tin Plate

UL Current Rating:

15 Amps

MATERIAL:

.016 (.41) Brass, Tin Plate

UL Current Rating:

15 Amps

3521

3561

Mounting Detail

Mounting Detail

Mounting Detail

Cat. No. 3521 &

3621 Only

F

US

E

 CL

IP

S

52

.416

[10.55]

.312 [7.90]

.303

[7.70]

.100 [2.55] DIA.

MATERIAL:

.020 (.51) Brass, Nickel Plate

UL Current Rating:

15 Amps

.413

 [10.5]

.089 [2.25] DIA.

Mounting Detail

MATERIAL:

.030 (.76) Brass, Tin Plate

UL Current Rating:

30 Amps

5mm/3AG

2AG, 5mm PC Clips

2AG or 5mm

4AG (9/32 Dia.)

5AG (13/32 Dia.) - Solar Protection Fuse

.436 [11.1]

.484 [12.3]

.079 [2.00]

.413 [10.5]

.748 [19.0]

.146 [3.7]

.135 [3.5] DIA.

CAT. NO. 3562

CAT. NO. 3520

CAT. NO. 3519

CAT. NO. 3565

(Without End Stops)

*

CAT. NO. 3566

•

With snap-in PC legs

3517

3518P

3512

3512P

•

Available for 5mm, 1AG, 2AG, 3AG, 5AG,
7AG & 8AG sizes

•

Low profile, space saving

•

Low contact resistance

•

Withstands shock and vibration

•

Rated 6.3 to 30 Amps

•

Custom designs and modifications
available to your specifications

PC THRU MOUNT TYPES

•

Snap-fit design enhances assembly and PC retention
for wave soldering

•

Available with orientation legs to assure proper
PC installation

•

Available with or without end stops

SURFACE MOUNT & RIVET TYPES

•

KTR parts have Kapton Tape added to top service for
vacuum pick & place

CAT. NO. ON TAPE

BULK

& REEL

PC LEGS

END STOP

3521

—

YES

YES

3621

—

YES

NO

*

3561

3561KTR

NO

YES

3622

3622KTR

NO

NO

*

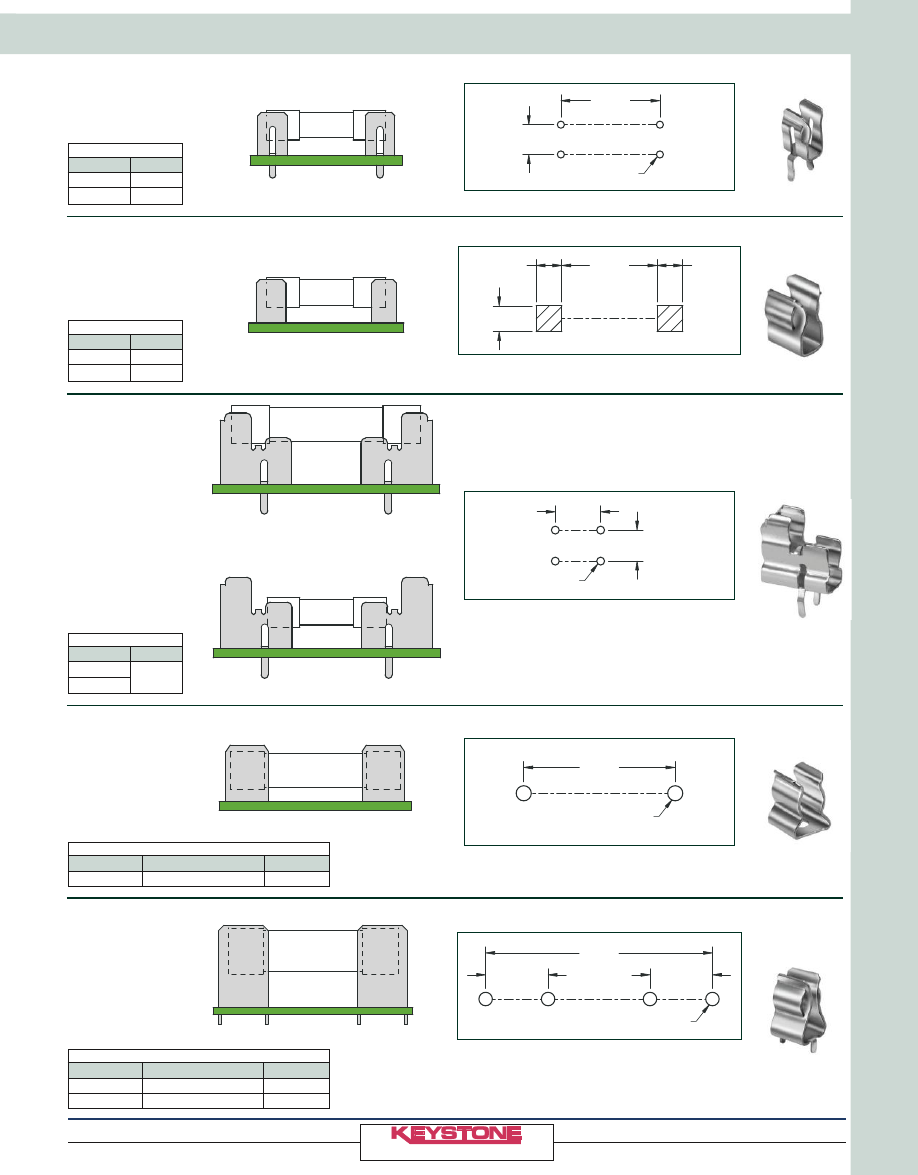

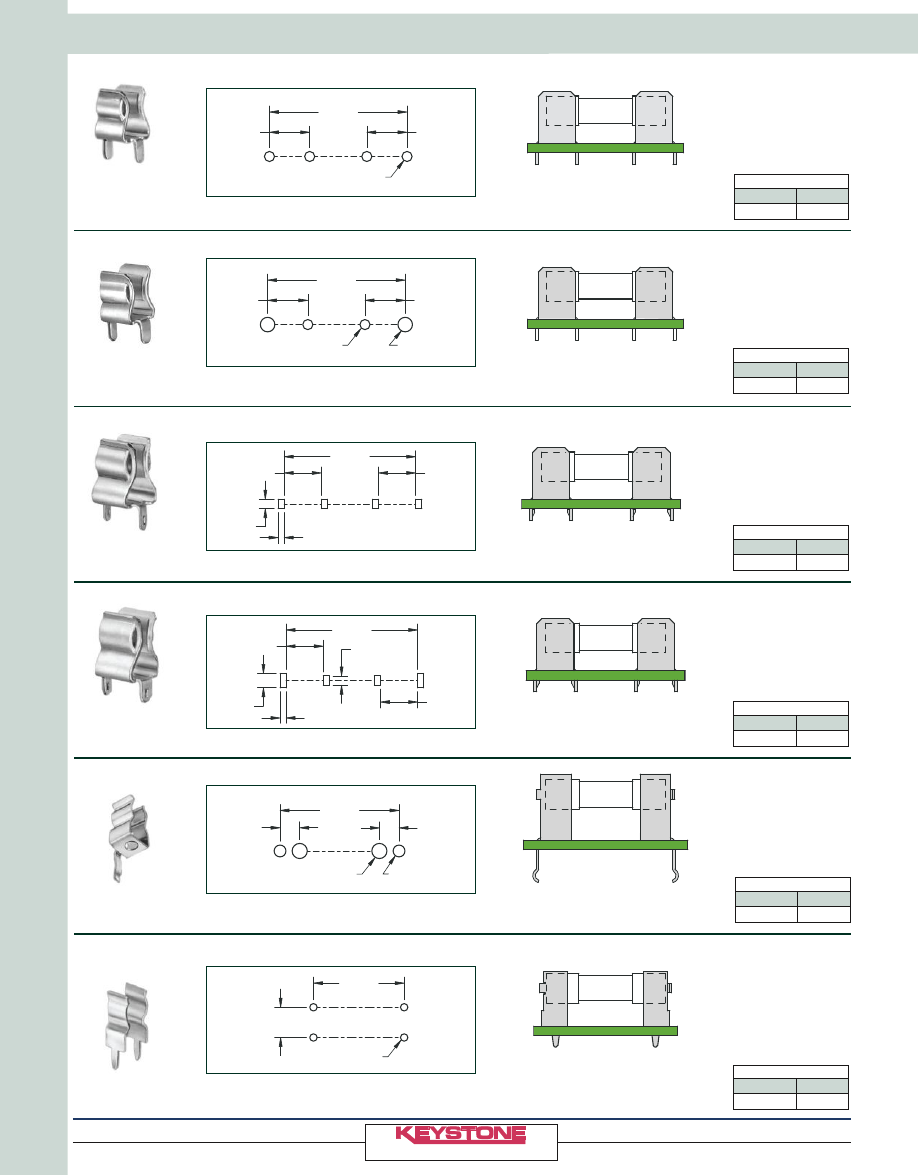

Refer to pages 54-56 for Fuse Clip Layout and Mounting Details

Optional cover available -

Cat. No. 3517C

Optional cover available -

Cat. No. 3517C

Underwriters Laboratories, Inc.

Recognized Component Program —

UL File Number E354010

®

UL file number E354010 has been assigned to Keystone Electronics’

fuse clips and holders with end stops. (Refer to pages 48-51) Indicating
recognition by Underwriters Laboratories Inc. that they are in compliance
with their component program.

*

Fuse clips without end stops are not UL recognized

®

®

THM

SMT

Tape & Reel Spec’s:

16m wide, 12mm pitch, 13 inch reel (500 pieces per reel)

®

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

A

B

.421 [10.7]

.325

[8.3]

.140 [3.6]

.300

 [7.6]

.280

[7.1]

.064

[1.63]

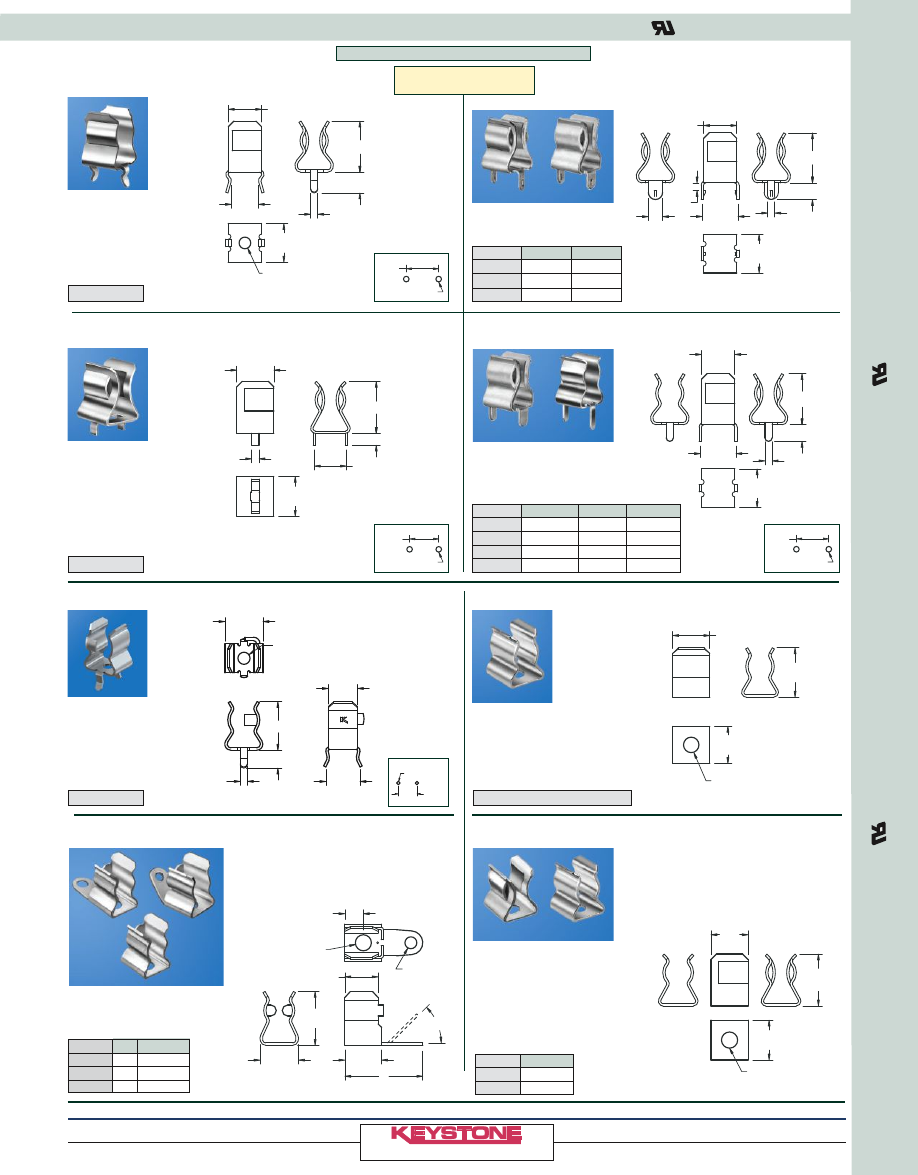

.250 (6.4) DIAMETER FUSE CLIPS

MATERIAL:

.020 (.51) Brass, Tin Plate

UL Current Rating:

15 Amps

MATERIAL:

.020 (.51) Brass, Tin Plate

UL Current Rating:

15 Amps

MATERIAL:

.020 (.51) Brass, Nickel Plate

UL Current Rating:

20 Amps

MATERIAL:

.020 (.51) Brass, Nickel Plate

UL Current Rating:

15 Amps

MATERIAL:

.020 (.51) Brass, Tin Plate

UL Current Rating:

15 Amps

MATERIAL:

.020 (.51) Brass, Tin Plate

UL Current Rating:

15 Amps

With or Without Orientation Legs

Mounting Detail

WITH SNAP-IN PC LEGS

WITH STRAIGHT PC LEGS

SMT & RIVET MOUNT WITH LUG

SMT & RIVET MOUNT

WITH STRAIGHT PC LEGS

.430 [10.9]

.060 [1.50]

.175 [4.5]

.228

 [5.8]

.280 [7.1]

.325

[8.5]

.098 [2.5] DIA.

.300

[7.6]

.067 [1.70] DIA.

Mounting Detail

.437 [11.1]

.335

[8.5]

.270 [6.9]

.100 [2.6]

.062 [1.55]

.312

[7.9]

.067 [1.70] DIA.

.270

 [6.9]

.245

[6.2]

.150 [3.8]

.060 [1.5]

.288 [7.3]

.410 [10.4]

.102 [2.6] DIA.

.320 [8.1]

.437

[11.1]

.335

[8.5]

.136 [3.5] DIA.

NO END STOPS

3567
WITH

END STOPS

3532
WITH

.312
[7.9]

.312

[7.9]

.415

[10.6]

.130 [3.3] DIA.

.312 [7.9]

H

L

.060 [1.52]

.300

 [7.6]

.325

[8.3]

WITH

3510, 3511

NO END STOPS

WITH

3514, 3529

END STOPS

.280

[7.1]

CAT. NO.

A

B

3515

.060 (1.5)

.060 (1.5)

3515P

.060 (1.5)

.093 (2.4)

3516P

.060 (1.5)

.120 (3.0)

CAT. NO.

END STOPS

3532

YES

3567

NO

*

WITH SNAP-IN PC LEGS

MATERIAL:

.020 (.51) Brass, Nickel Plate

UL Current Rating:

15 Amps

F

US
E

 CL
IP

S

CAT. NO. 3513

CAT. NO. 3530

CAT. NO. 3531

(Without End Stops)

*

1AG, 3AG, 7AG, 8AG

THRU HOLE MOUNT TYPES

SNAP-IN WITH END STOP

SMT & RIVET MOUNT, LOW PROFILE

Mounting Detail

.300

[7.6]

.067 [1.70] DIA.

3515

3516P

3532

3567

3529

3514

Refer to pages 54-56 for Fuse Clip Layout and Mounting Details

53

*

Fuse clips without end stops are not UL recognized

®

®

®

CAT. NO.

H

L

END STOPS

3510

.421 (10.7)

.140 (3.6)

NO

*

3529

.421 (10.7)

.140 (3.6)

YES

3511

.430 (10.9)

.250 (6.4)

NO

*

3514

.430 (10.9)

.250 (6.4)

YES

CAT. NO.

A

B

3533

Flat

.656 (16.7)

3535

45°

.562 (14.3)

3570

—

NO TAB

MATERIAL:

.020 (.51) Brass, Nickel Plate

Current Rating:

15 Amps

A

B

.156 [4.0]

.453

[11.5]

.280 [7.1]

.310

[7.9]

.312

[7.9]

.135 [3.5] DIA.

.100 [2.6] DIA.

3533

3535

3570

CAT. NO. 3500

Mounting Detail



.067 [1.7] DIA.

.300
[7.6]

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

REFER TO PAGE 52 FOR PART DETAILS

F

US

E

 CL

IP

 L

A

YO

UT

 &

 MO

UN

T

IN

G

 D

E

T

A

IL

S

54

NOTE: ALL MOUNTING DIMENSIONS ARE FOR REFERENCE ONLY. PLEASE VERIFY YOUR FUSE LAYOUT PRIOR TO FABRICATION.

.067 [1.70] DIA.

'

L

' DIM.

.266 [6.8]

.266 [6.8]

.096 [2.5] DIA.

Mounting Detail

'

L

'

 DIM.

.040 [1.02]

.246 [6.3]

.062 [1.6]

.246 [6.3]

Mounting Detail

.246 [6.3]

.095 [2.4]

(2) PLS

.062 [1.57]

(2) PLS

.246 [6.3]

.040 [1.02] (4) PLS

'

L

'

DIM

.

Mounting Detail

.130 [3.3]

.130 [3.3]

'

L

'

DIM

.

.100 [

2

.

6

]

DIA

.

.0

78

 [1.

98

]

DIA

.

Mounting Detail

CAT. NO. 3517

FUSE SIZE

L DIM.

5mm

×

20mm

.910 (23.1)

CAT. NO. 3518P

FUSE SIZE

L DIM.

5mm

×

20mm

.910 (23.1)

CAT. NO. 3512

FUSE SIZE

L DIM.

5mm

×

20mm

.910 (23.1)

CAT. NO. 3512P

FUSE SIZE

L DIM.

5mm

×

20mm

.910 (23.1)

CAT. NO. 3520

FUSE SIZE

L DIM.

5mm

×

20mm

.900 (22.9)

.266 [6.8]

.266 [6.8]

'

L

'

DIM

.

.

0

6

7

 [

1

.

70

]

DIA

.

Mounting Detail









.200 [5.1]

'

L

'

DIM

.

.0

49

 [1.2

4

]

DIA

.

Mounting Detail

CAT. NO. 3519

FUSE SIZE

L DIM.

5mm

×

20mm

.650 (16.5)





3517

3518P

3512

3512P

3520

3519

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

F

US
E

 CL
IP

 L

A

YO

UT
 &

 MO

UN

T

IN

G

 D

E

T

A

IL

S

55

NOTE: ALL MOUNTING DIMENSIONS ARE FOR REFERENCE ONLY. VERIFY YOUR FUSE LAYOUT PRIOR TO FABRICATION.

REFER TO PAGE 52 FOR PART DETAILS

.197 [5.0]

'

L

'

DIM

.

.0

4

7 [1.19]

DIA

.

Mounting Detail

.157 [4.0] MIN.

.197 [5.0]

MIN.

'

L

' DIM.

.197 [5.0]

MIN.

Pad Layout

'L' DIM.

.062 [1.57] DIA.

.205 [5.2]

Mounting Detail

CAT. NO. 3521, 3621

FUSE SIZE

L DIM.

2AG

.514 (13.1)

5mm

×

20mm

.710 (18.0)

CAT. NO. 3561, 3622

FUSE SIZE

L DIM.

2AG

.354 (9.0)

5mm

×

20mm

.500 (12.7)

CAT. NO. 3562

FUSE SIZE

L DIM.

5mm

×

20mm

.820 (20.8)

3AG













5mm

3AG

CAT. NO. 3565

DESIGNATION

FUSE SIZE

L DIM.

4AG

.281 (7.1)

×

1.250 (31.8)

1.000 (25.4)

.413 [10.5]

.413 [10.5]

'

L

'

DIM

.

.0

89

 [

2

.

26

]

DIA

.

Mounting Detail

'L' DIM.

.100 [2.5] DIA. FOR RIVET

Mounting Detail

CAT. NO. 3566

DESIGNATION

FUSE SIZE

L DIM.

SM/SS

.406 (10.3)

×

1.375 (34.9)

1.515 (38.5)

5AG

.406 (10.3)

×

1.500 (38.1)

1.640 (41.7)

3521

3561

3562

3565

3566

Tel (516) 328-7500

•

Fax (516) 328-1080

(800) 221-5510

•

[email protected]

www.keyelco.com

55 S. Denton Avenue, New Hyde Park, NY 11040

RoHS COMPLIANT

~

ISO 9001 CERTIFIED

®

Pad Layout

FOR CAT. NO. 3530

DESIGNATION

FUSE SIZE

L DIM.

1AG

.250 (6.4)

×

.625 (15.9)

.450 (11.4)

7AG

.250 (6.4)

×

.875 (22.2)

.700 (17.8)

8AG

.250 (6.4)

×

1.000 (25.4)

.825 (21.0)

3AG

.250 (6.4)

×

1.250 (31.8)

1.075 (27.3)

FOR CAT. NO. 3531, 3533, 3535, 3570

DESIGNATION

FUSE SIZE

L DIM.

1AG

.250 (6.4)

×

.625 (15.9)

.450 (11.4)

7AG

.250 (6.4)

×

.875 (22.2)

.700 (17.8)

8AG

.250 (6.4)

×

1.000 (25.4)

.825 (21.0)

3AG

.250 (6.4)

×

1.250 (31.8)

1.075 (27.3)

FOR CAT. NO. 3531, 3533, 3535, 3570

DESIGNATION

FUSE SIZE

L DIM.

1AG

.250 (6.4)

×

.625 (15.9)

.120 (3.0)

7AG

.250 (6.4)

×

.875 (22.2)

.365 (9.3)

8AG

.250 (6.4)

×

1.000 (25.4)

.490 (12.4)

3AG

.250 (6.4)

×

1.250 (31.8)

.740 (18.8)

FOR CAT. NO. 3532, 3567

DESIGNATION

FUSE SIZE

L DIM.

1AG

.250 (6.4)

×

.625 (15.9)

.195 (5.0)

7AG

.250 (6.4)

×

.875 (22.2)

.445 (11.3)

8AG

.250 (6.4)

×

1.000 (25.4)

.570 (14.5)

3AG

.250 (6.4)

×

1.250 (31.8)

.820 (20.8)

.136 [3.5] DIA.

'

L

' DI

M

.

Mounting Detail

.270 [6.9]

.067 [1.70] DIA.

'

L

' DI

M

.

Mounting Detail

.312 [7.9]

MIN.

'

L

'

D

IM.

.312 [7.9]

MIN.

.312 [7.9]

MIN.

.335 [8.5]

MIN.

.312 [7.9]

MIN.

'

L

'

D

IM.

.312 [7.9]

MIN.

Pad Layout





REFER TO PAGE 53 FOR PART DETAILS

F

US

E

 CL

IP

 L

A

YO

UT

 &

 MO

UN

T

IN

G

 D

E

T

A

IL

S

56

NOTE: ALL MOUNTING DIMENSIONS ARE FOR REFERENCE ONLY. PLEASE VERIFY YOUR FUSE LAYOUT PRIOR TO FABRICATION.

'

L

'

 DIM.

.300 [7.6]

.300 [7.6]

.067 [1.70] DIA.

Mounting Detail

'

L

'

 DIM.

.040 [1.02] (4) PLS

.280 [7.1]

.062 [1.57]

(2) PLS

W

.280 [7.1]

Mounting Detail

RIVET MOUNT

CAT. NO. 3510, 3511, 3513, 3514, 3529

DESIGNATION

FUSE SIZE

L DIM.

1AG

.250 (6.4)

×

.625 (15.9)

.750 (19.1)

7AG

.250 (6.4)

×

.875 (22.2)

1.000 (25.4)

8AG

.250 (6.4)

×

1.000 (25.4)

1.125 (28.6)

3AG

.250 (6.4)

×

1.250 (31.8)

1.375 (34.9)

CAT. NO. 3515, 3515P, 3516P

DESIGNATION

FUSE SIZE

L DIM.

1AG

.250 (6.4)

×

.625 (15.9)

.735 (18.7)

7AG

.250 (6.4)

×

.875 (22.2)

.985 (25.0)

8AG

.250 (6.4)

×

1.000 (25.4)

1.100 (28.0)

3AG

.250 (6.4)

×

1.250 (31.8)

1.360 (34.6)

ORIENTATION LEGS

CAT. NO.

W

3515

.062 (1.6)

3515P

.095 (2.4)

3516P

.122 (3.1)

3530

3529

SURFACE MOUNT

3535

3533

3532

N

O

T

E

S

57

NOTES

www.keyelco.com
