DS,DP,DA SERIES

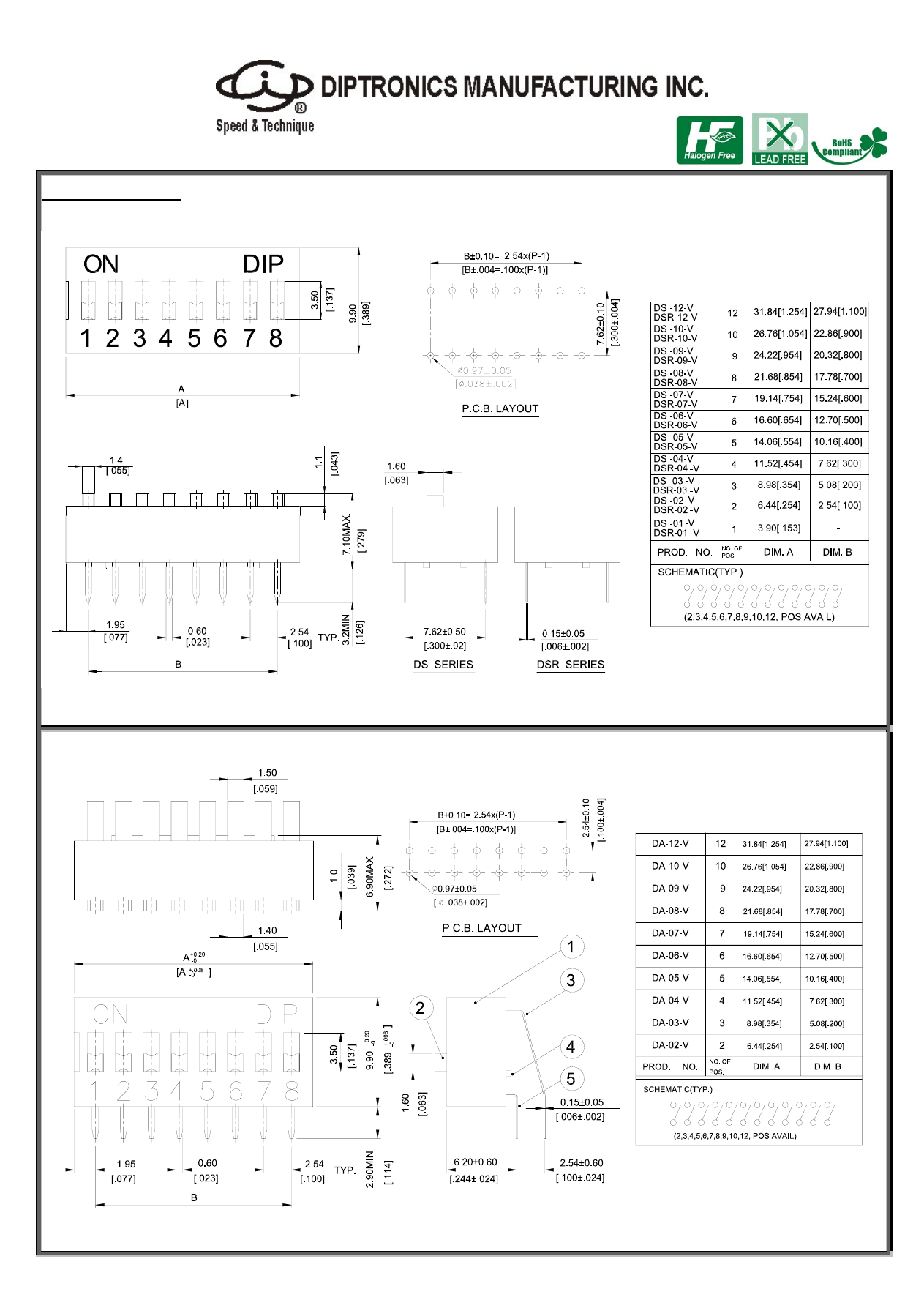

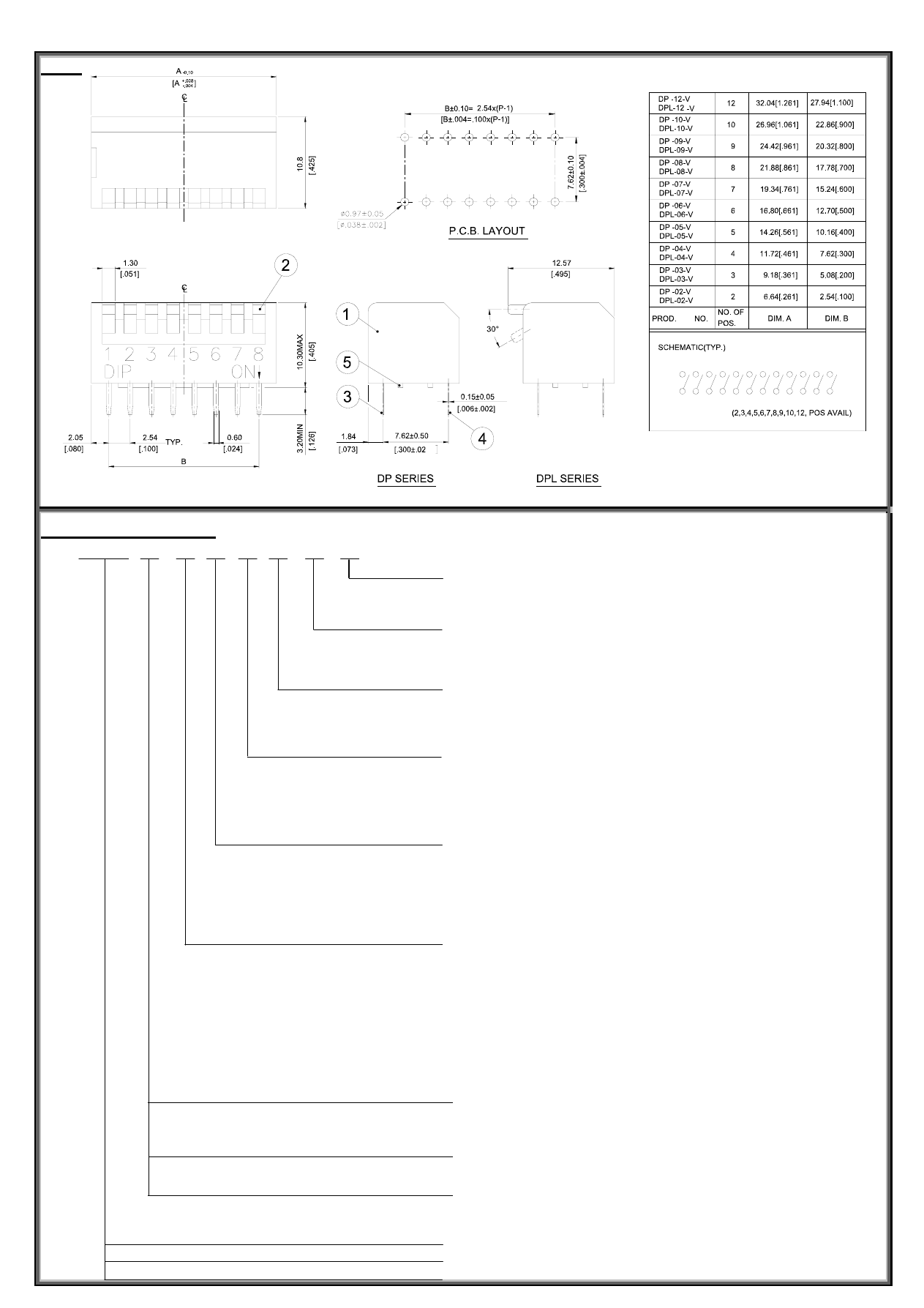

DIMENSIONS

DS(R)



























General Tolerance

：±

0.2mm

DA



























General Tolerance

：±

0.2mm





DP(L)























General Tolerance

：±

0.2mm

HOW TO ORDER

□



□



□

 -

□



□



□



□

 -

□

 -

□



Package

：



□

 = Tube

Soldering

：



V = Lead Free Solderable
Q=Halogen Free(Only for Black)
Sealed

：



□

  = Without Tape

T = Top Tape Sealed

▲

On/Off Position

：



□

  = Push Down On

U = Push Down Off
<

▲

U Only For DP(L)>

Color Of Cover

：



□

 = Red

▲

B = Blue

▲

K = Black

<

▲

Subject to Our Final Confirmation>

Number Of Position

：



01 = 1 Positions <Only For DS(R)>
02 = 2 Positions        07 =



7 Positions

03 = 3 Positions        08 =



8 Positions

04 = 4 Positions        09 =



9 Positions

05 = 5 Positions        10 = 10 Positions
06 = 6 Positions        12 = 12 Positions

DS

□

 = Raised Actuator

R = Recessed Actuator

DA

□

 = Raised Actuator

DP

□

  = Short Key

L = Long Key

DS = Slide Type Dip Switch
DA = Right Angle Type Dip Switch
DP = Piano Type Dip Switch



SPECIFICATION

MATERIAL

△

MECHANICAL

△

BASE: UL94V-0 PBT High Thermoplastic

Mechanical Life: 2,000 operations per switch.

Color: Black

Operation Force: 400gf max. (DP Series)

△

COVER UL94V-0 PBT High Thermoplastic

1,000gf max. (DS & DA Series)

Color: Red, Black, Blue

Stroke: 2.0mm

△

ACTUATOR: UL94V-0 PBT High Thermoplastic

Operation Temperature: -20

℃

 to +70

℃

 Color:

White

Storage Temperature: -40  to

℃

+85

℃



△

CONTACT: Phosphor bronze with gold plating over

△

ELECTRICAL nickel

Electrical Life: 2,000 operations per switch 24VDC,

△

TOP SEAL: Polyester Film

25mA

△

POTTING MATERIAL: Epoxy

Non-Switching Rating: 100mA , 50VDC



Switching Rating: 25mA , 24VDC



Contact Resistance: 50m

Ω

 max. at initial



Insulation Resistance:{at 500 VDC} 100M

Ω

 min.



Dielectric Strength: 500VAC / 1 minute



Circuit: SPST



SOLDERING PROCESS

Keep all switch contacts in their “OFF” position

△

for all

operations.

WAVE SOLDERING: Recommended temperature at

△





500  (260 ) max. 5 seconds for through hole type.

℉

℃





HAND SOLDERING: Use a soldering iron of 30 watts,

△





controlled at 350  approximately max 5 seconds.

℃





△

Make sure switch is in “OFF” position during soldering

process, or it will decrease the operating force and



meanwhile increase the contact resistance.



△

Do not wash the switch body except top tape sealed

type, which suitable for spray cleaning method from
top of the s/w.

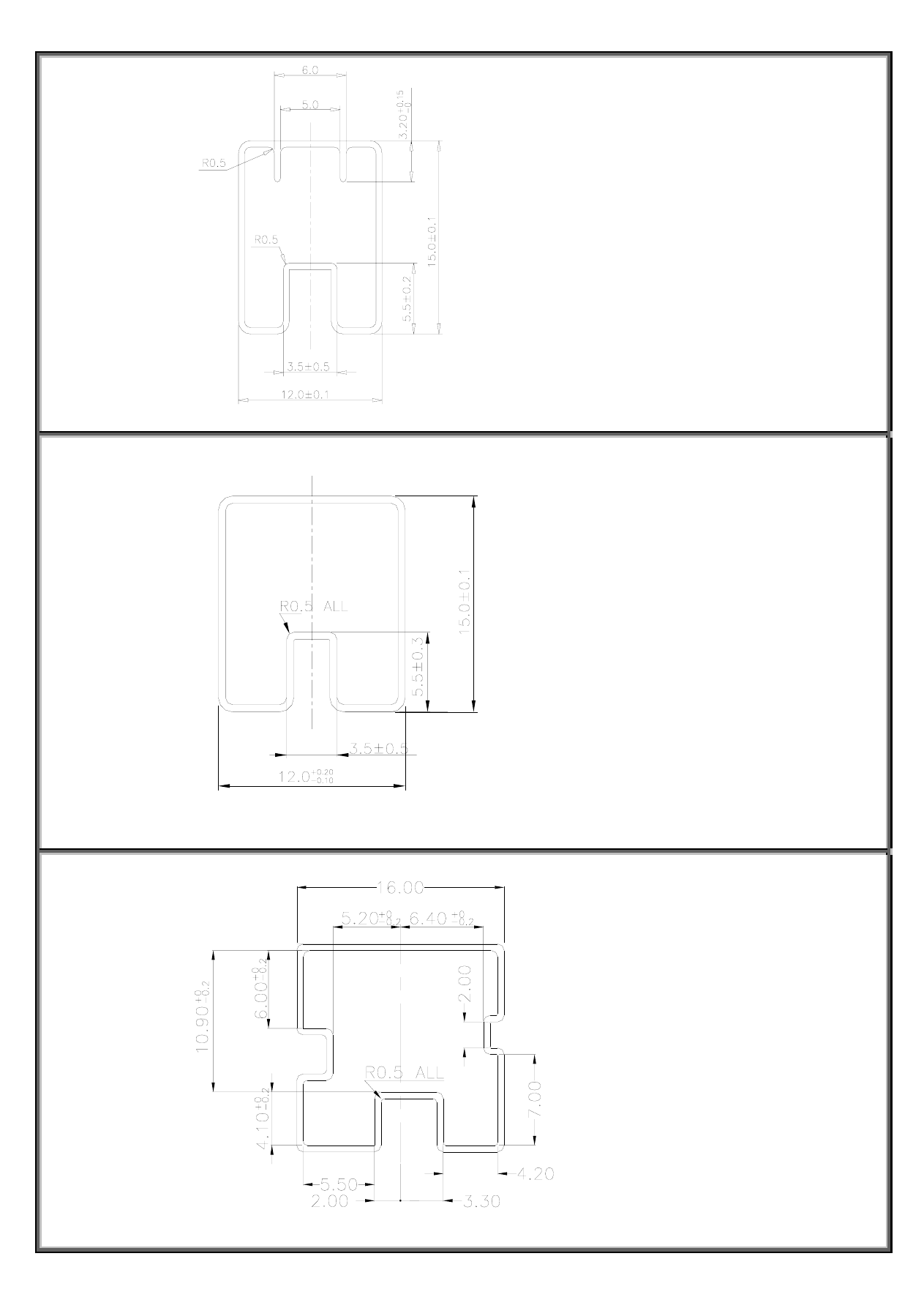

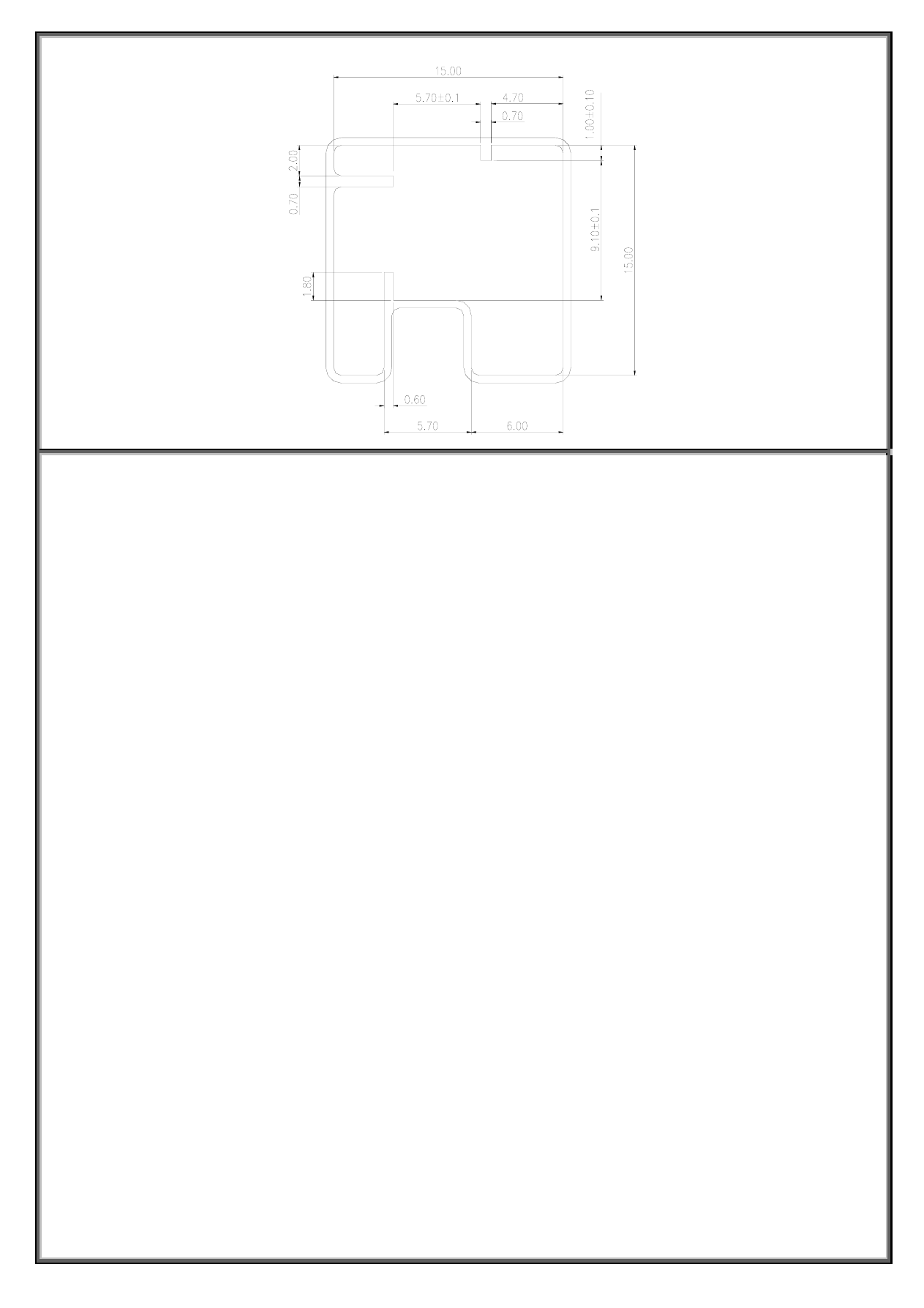

PACKING

Part Number

Number Per

Tube

Part Number

Number Per

Tube



DS(R)-01 120

DS(R)-01-T

113



DS(R)-02 72

DS(R)-02-T 72



DS(R)-03 51

DS(R)-03-T 51



DS(R)-04 40

DS(R)-04-T 40



DS(R)-05 32

DS(R)-05-T 32



DS(R)-06 27

DS(R)-06-T 27



DS(R)-07 24

DS(R)-07-T 24



DS(R)-08 21

DS(R)-08-T 21



DS(R)-09 19

DS(R)-09-T 19



DS(R)-10 17

DS(R)-10-T 17



DS(R)-12 14

DS(R)-12-T 14



DP(L)-02 70

DP(L)-02-T 65

 DP(L)-03

50

DP(L)-03-T

49

 DP(L)-04

39

DP(L)-04-T

39

 DP(L)-05

32

DP(L)-05-T

32

 DP(L)-06

27

DP(L)-06-T

27

 DP(L)-07

24

DP(L)-07-T

24

 DP(L)-08

21

DP(L)-08-T

21

 DP(L)-09

19

DP(L)-09-T

19

 DP(L)-10

17

DP(L)-10-T

17

 DP(L)-12

14

DP(L)-12-T

14

 DA-02

73

DA-02-T

70

 DA-03

52

DA-03-T

50

 DA-04

40

DA-04-T

39

 DA-05

33

DA-05-T

32

 DA-06

28

DA-06-T

28

 DA-07

24

DA-07-T

24

 DA-08

21

DA-08-T

21

 DA-09

19

DA-09-T

19

 DA-10

17

DA-10-T

17

 DA-12

14

DA-12-T

14



DSR























































































































































General Tolerance

：±

0.2mm







DS







































































































































































General Tolerance

：±

0.2mm







DP(L)































































































































































General Tolerance

：±

0.2mm









DA







































































































































































General Tolerance

：±

0.2mm
