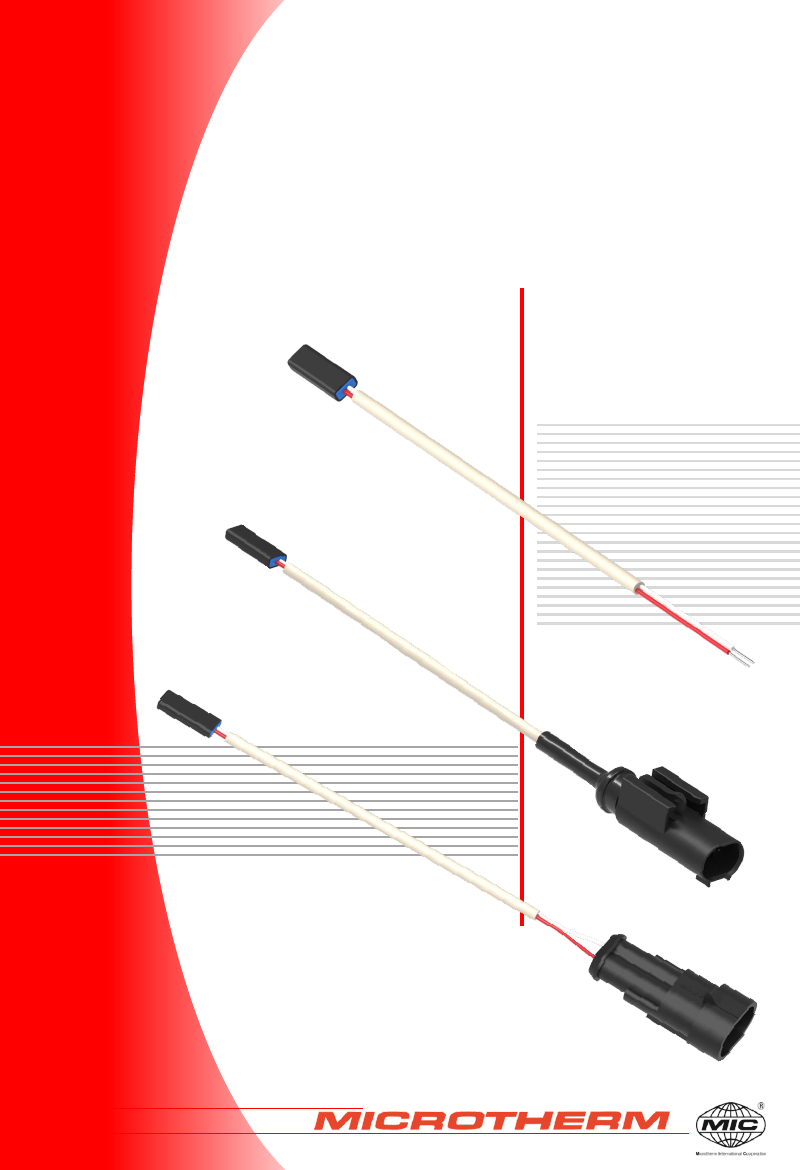

PT1000

Temperature Sensor

PT



1000



Description




The PT1000 is a temperature sensitive resistor. The resistance increases with rising
temperature which means it has a positive temperature coefficient. The nearly linear
characteristic makes it a precise and high performance choice suitable for use in
measurements and control systems.



Typical Applications


Analogue measurement of temperature in application areas such as:




Automotive: Monitoring of temperature in electric motors, cooling water or oil



High performance: Mechanical engineering solutions



Industrial electronics: Continuous monitoring of operating temperature (motor)



Heating and climatic technology: Water or air temperature




Advantages





High accuracy and reliability



Long-term stability



Temperature range -40 to 180 °C (190°C)



Small dimensions and weight



Fast response time



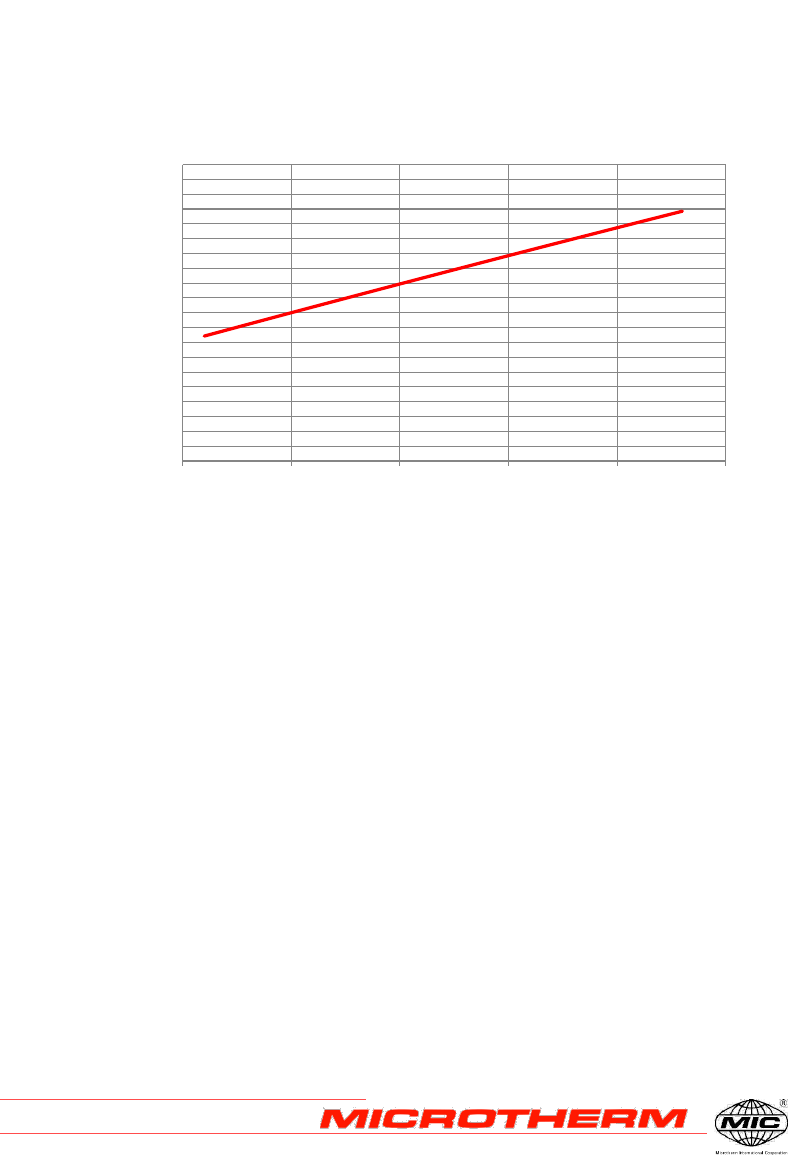

Linear characteristic

0

100

200

300

400

500

600

700

800

900

1000

1100

1200

1300

1400

1500

1600

1700

1800

1900

2000

-50

0

50

100

150

200

R [

Ω]



T [°C]

Technical data























Deviation table for the class B



t≥0:

𝐑 𝒕    =   𝑹

𝟎

×    𝟏 + 𝑨 × 𝒕 + 𝑩 × 𝒕

𝟐







with

A  =  3,9083 ×   10

−3

 °𝐶

−1

  ;

B  = −5,775 ×   10

−7

 °𝐶

−2





t<0:

𝐑 𝒕    =   𝑹

𝟎

×    𝟏 + 𝑨 × 𝒕 + 𝑩 × 𝒕

𝟐

+ 𝑪 ×  𝒕 − 𝟏𝟎𝟎°𝑪  × 𝒕

𝟑







with

A  =  3,9083 ×   10

−3

 °𝐶

−1

  ;

B  = −5,775 ×   10

−7

 °𝐶

−2



;



C  = −4,183 ×   10

−12

 °𝐶

−4





Class B:

∆𝑡 = ± 0,3 + 0,005 ×  𝑡   °𝐶







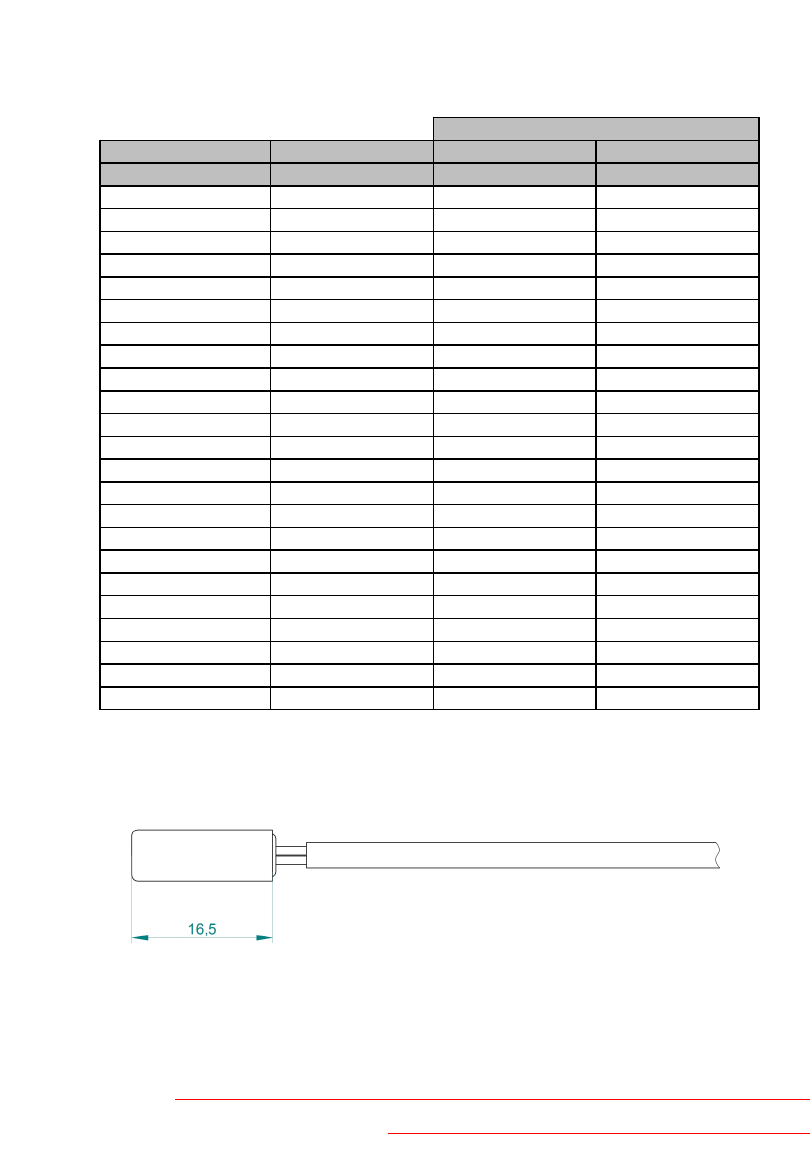

Tolerance class B

Temperature

Resistance

Resistance error

Temperature error

[°C]

[Ω]

[±Ω]

[±K]

-40

842,71

1,98

0,50

-30

882,22

1,78

0,45

-20

921,60

1,57

0,40

-10

960,86

1,37

0,35

0

1000,00

1,17

0,30

10

1039,03

1,36

0,35

20

1077,94

1,55

0,40

30

1116,73

1,74

0,45

40

1155,41

1,93

0,50

50

1193,97

2,12

0,55

60

1232,42

2,30

0,60

70

1270,75

2,49

0,65

80

1308,97

2,67

0,70

90

1347,07

2,85

0,75

100

1385,06

3,03

0,80

110

1422,93

3,21

0,85

120

1460,68

3,39

0,90

130

1498,32

3,57

0,95

140

1535,84

3,75

1,00

150

1573,25

3,92

1,05

160

1610,54

4,10

1,10

170

1647,72

4,27

1,15

180

1684,78

4,44

1,20

Technical data



Technical data



Components



Component



Description







PT1000







Not listed (no test standards

resp. no plastic components
used)




Lead wire cable











Teflon style insulated wires:

-

UL 11279

-

UL 1213

-

UL 10086

-

UL 10870 for insulation
and UL 20224 for outer
jacket

-

UL10641 for insulation
and UL21665 for outer

jacket


Single conductors red/white;
sheath Teflon white




Plastic case











PPS material Fortron 1140 L4
40%GF, black, UL94-V0



Sealing



Epoxy 2C Scotchcast 9AB /
3M
(MIL-I-16923E, self-
extinguishing)
