NIC COMPONENTS CORP.
www.niccomp.com
SPECIFICATIONS ARE SUBJECT TO CHANGE

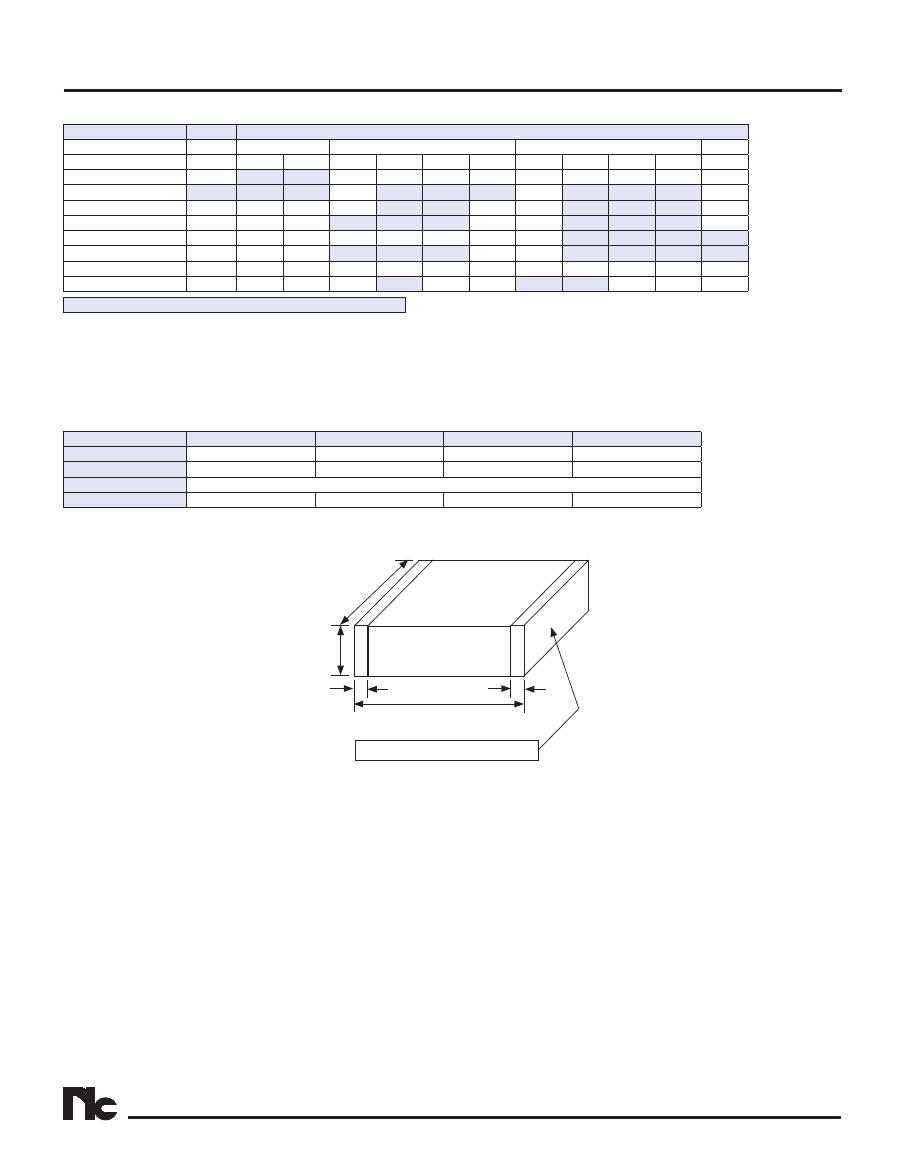

NMC-T Low Profile Series
Multilayer Ceramic Chip Capacitors
FEATURES
• X7R AND X5R DIELECTRICS
• HIGH CAPACITANCE & LOW PROFILE
• RoHS COMPLIANT
• SAC SOLDER COMPATIBLE
*See Part Number System for Details
Temperature Coefficient
X7R
X5R
Capacitance Range
1.0
μ
F
0.22
μ
F ~ 10
μ
F
Capacitance Tolerance
10% (K) & 20% (M)
10% (K) & 20% (M)
Operating Temperature Range
-55°C ~ +125°C
-55°C ~ +85°C
Temperature Characteristics
±15%
Δ
Cap.
±15%
Δ
Cap.
Rated Voltages
25VDC
6,3, 10, 16 & 25VDC
Dissipation Factor
10%
6.3V: 15%, 10V, 16V & 25V: 10%
insulation Resistance
500Megohm/
μ
F minimum @ +25°C
Dielectric Withstanding Voltage
250% of Rated Voltage for 5 ± 1 sec., 50mA max.
Test Conditions (EIA-198-2E)
1KHz, 1.0V ±0.2Vrms (ALC on), for C > 10
m
F 120Hz, 0.5 ±0.2 VRMS (ALC on)
RoHS
Compliant
Includes all homogeneous materials
NMC-T 0603 X5R 105 K 16 TRP or TRPLP R60 F
RoHS Compliant
Maximum Thickness
R60 = 0.60mm
R95 = 0.95mm, 1R3 = 1.30mm

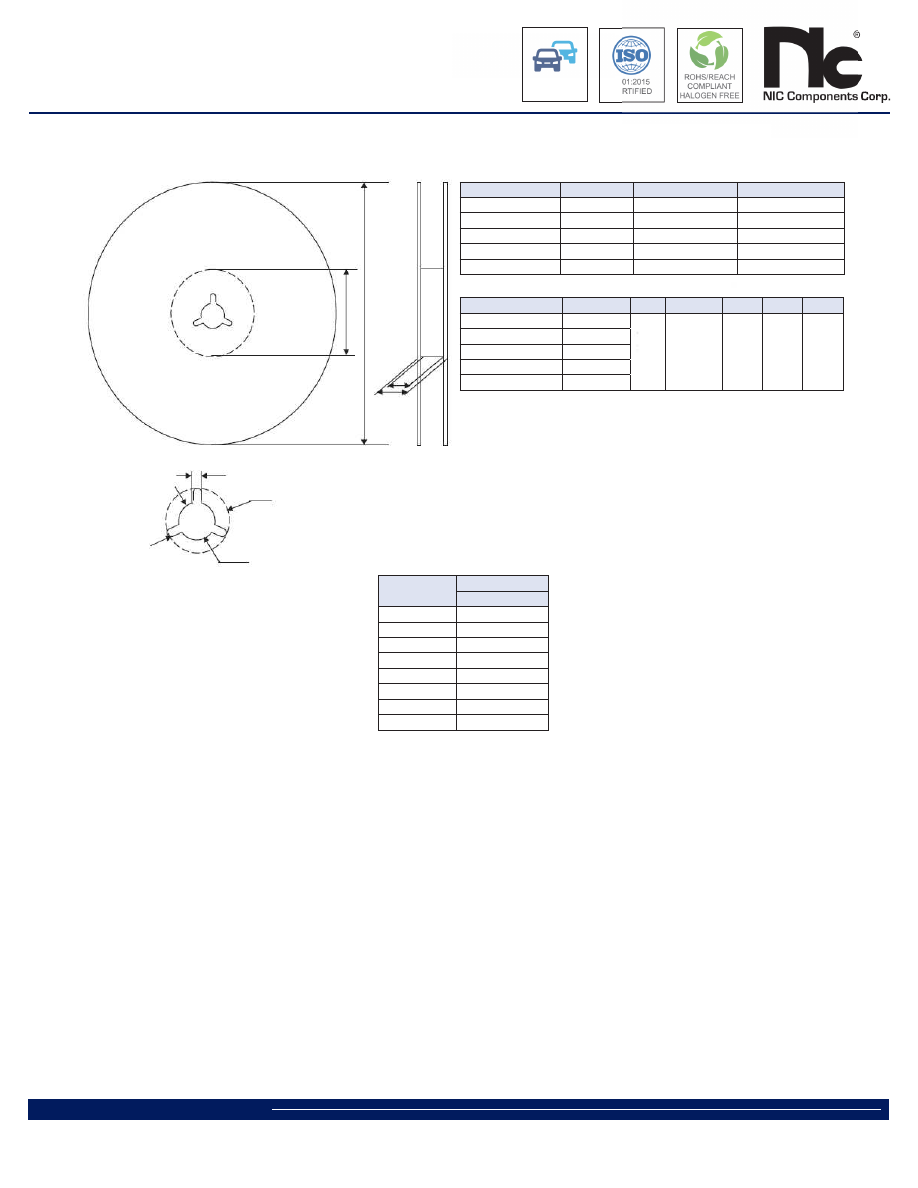

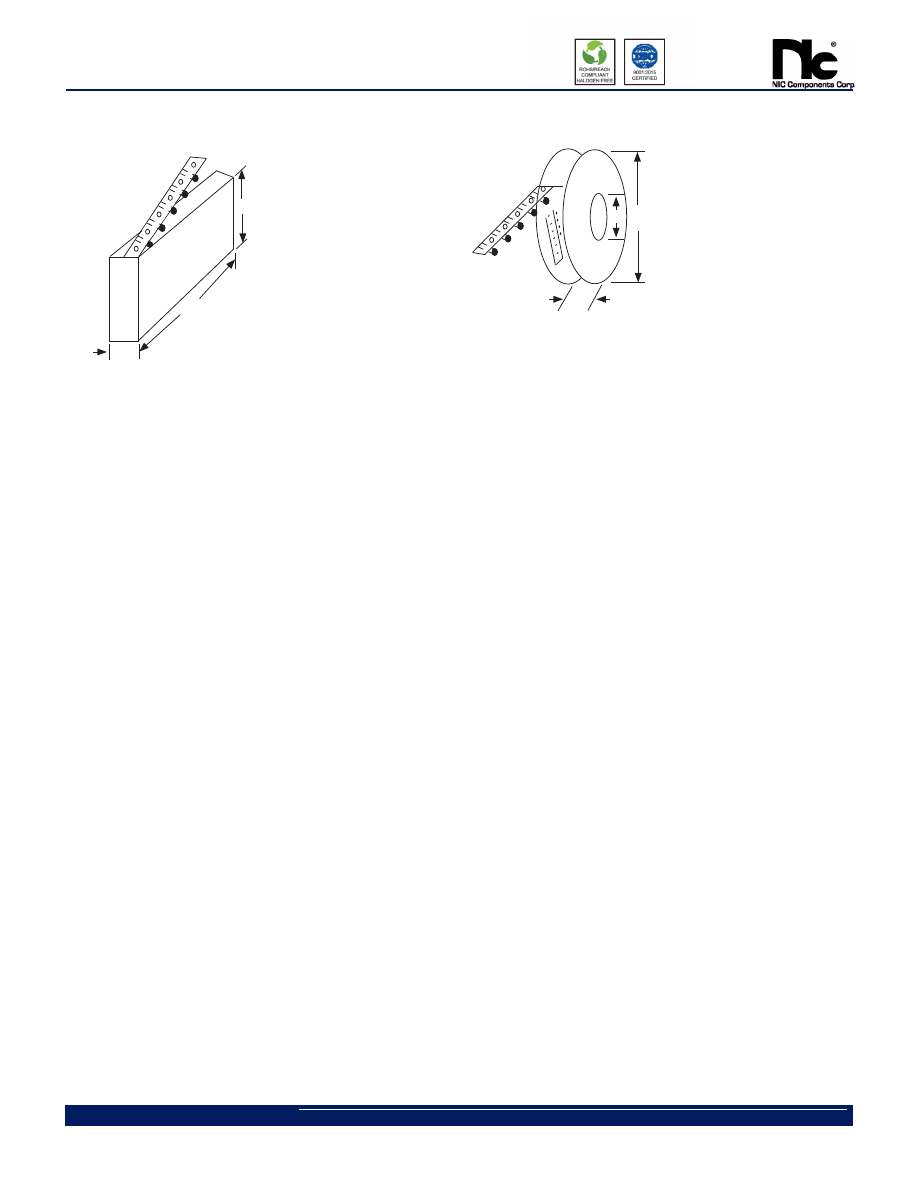

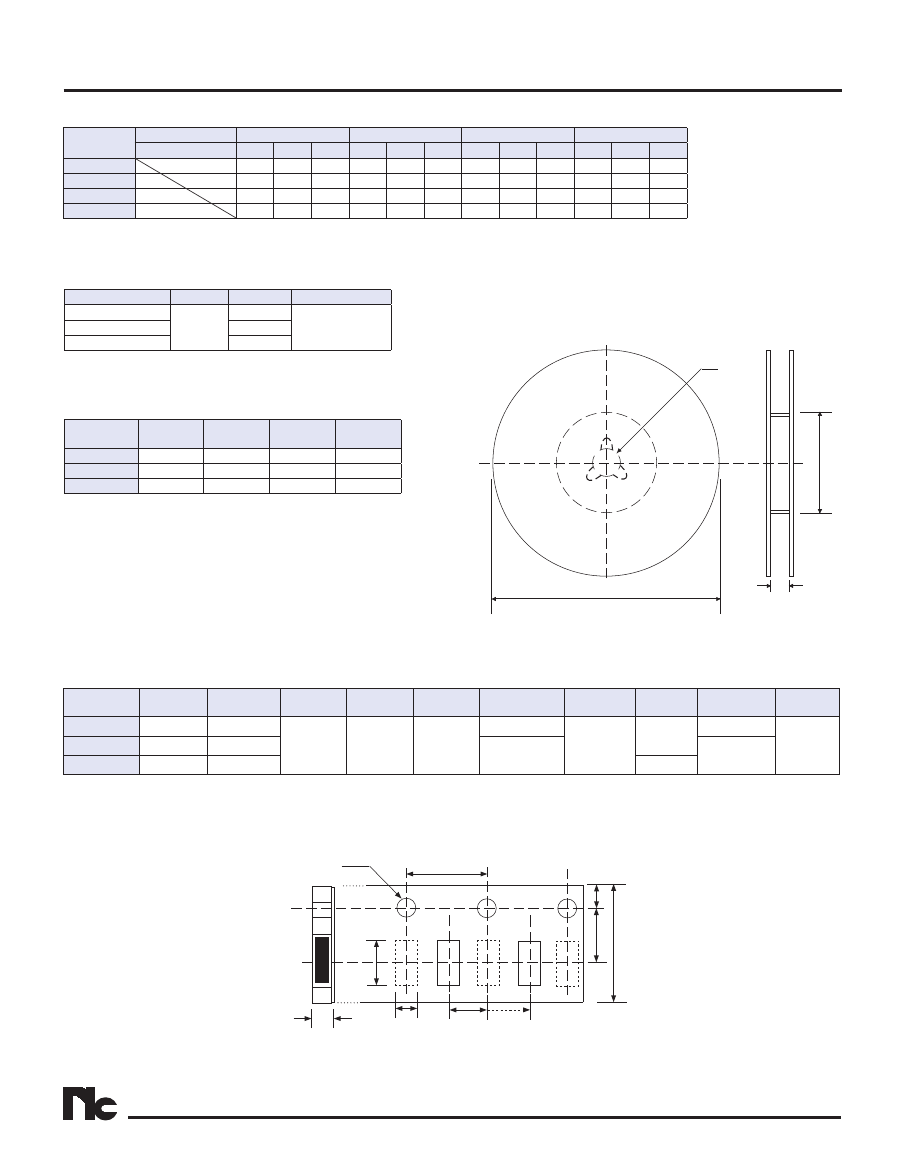

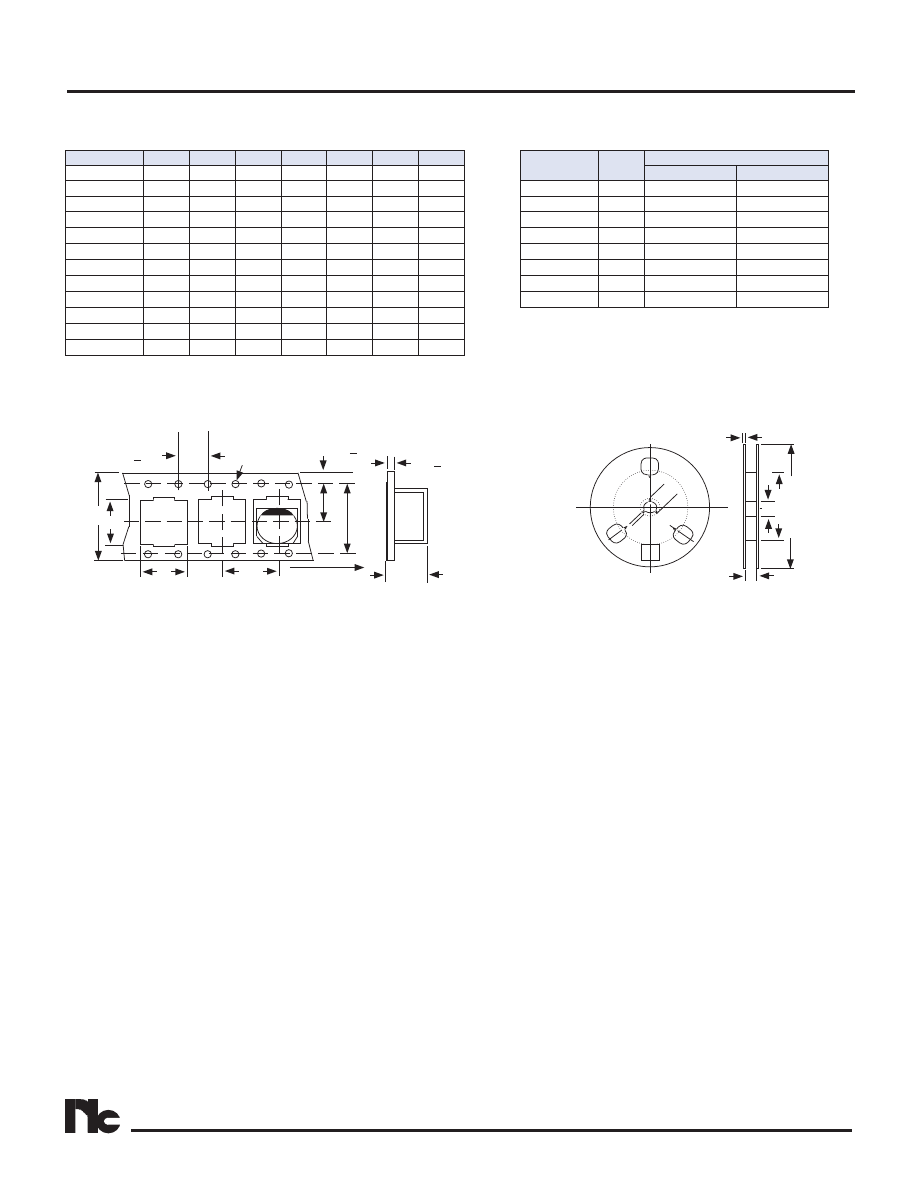

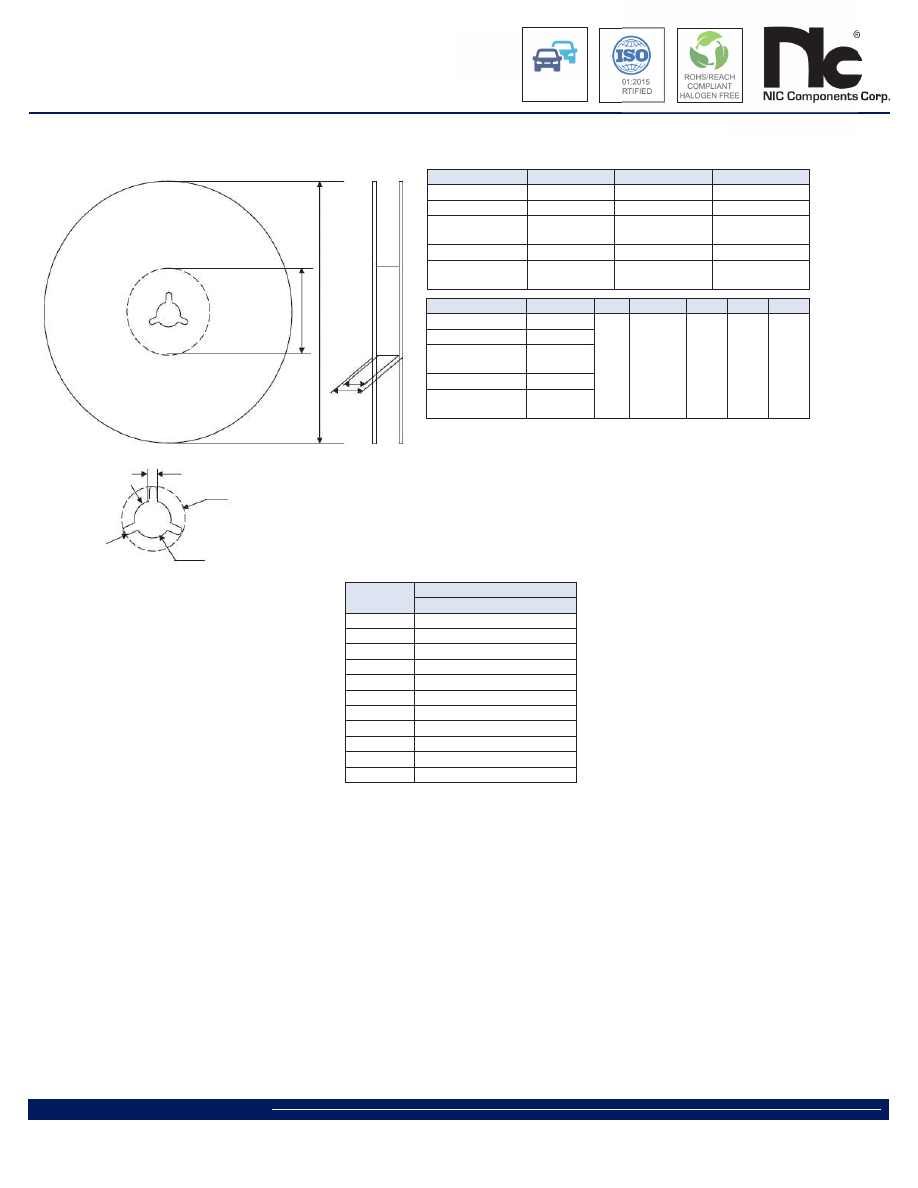

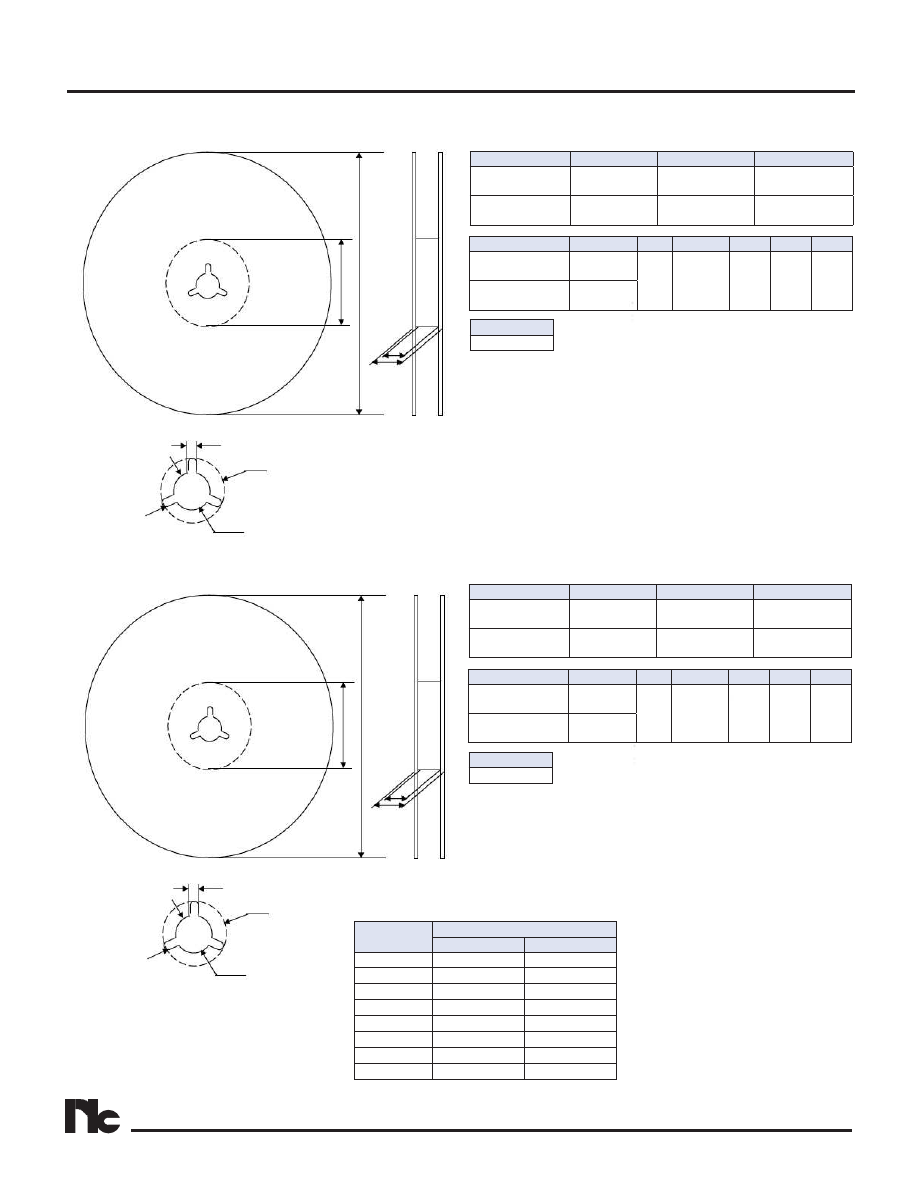

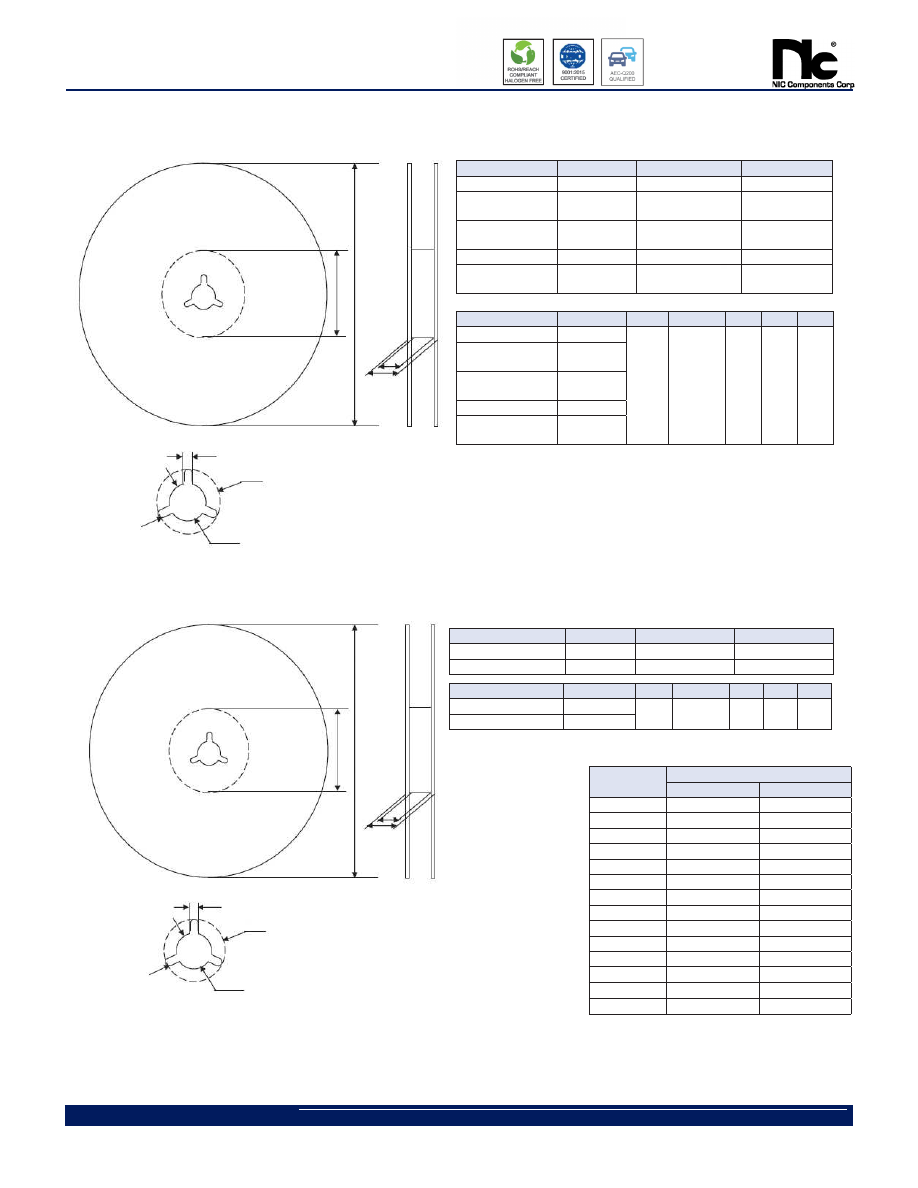

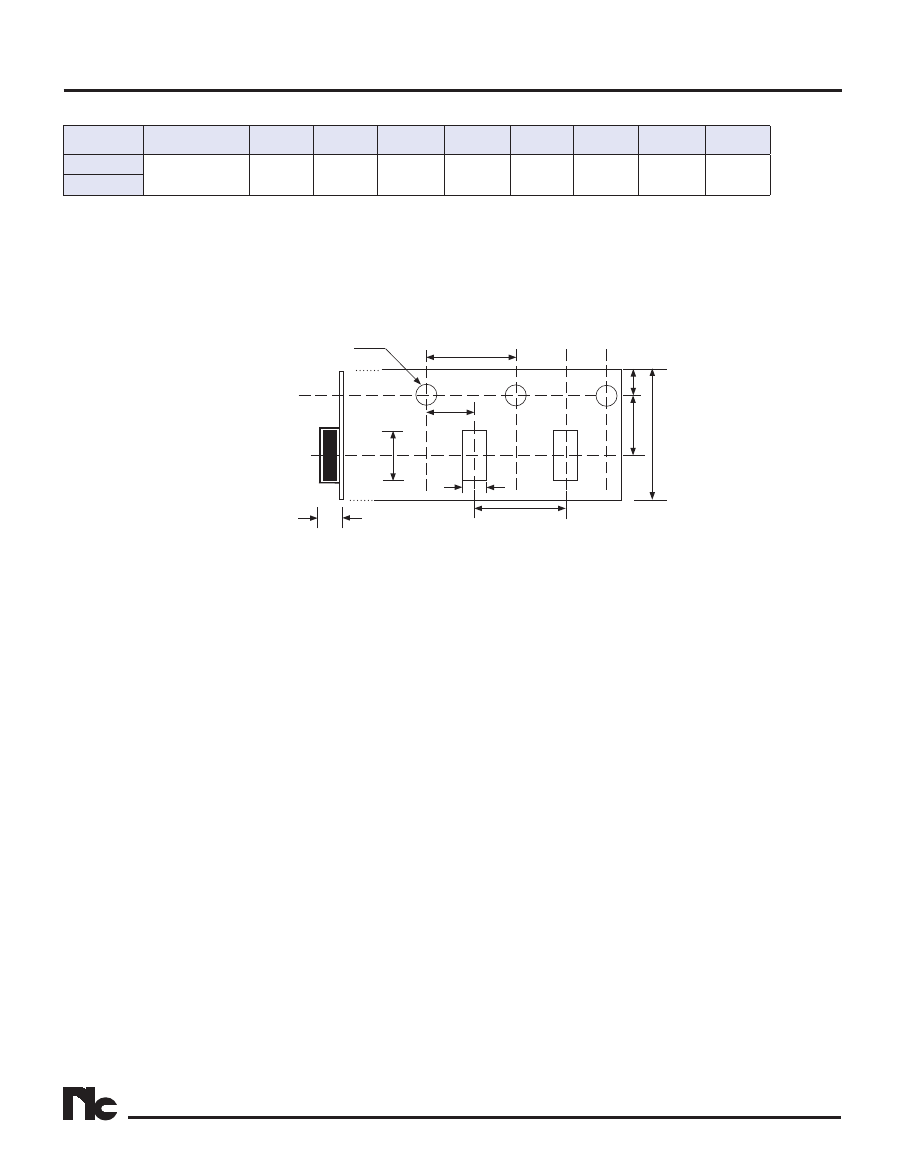

Tape & Reel (Embossed Plastic Carrier)
Tape & Reel (Punched carrier)
Voltage (Vdc)
Capacitance Tolerance Code (see chart)
Capacitance Code, expressed in pF, first 2 digits are
significant, 3rd digit is no. of zeros
Temperature Characteristic (X7R or X5R)
Size Code (see dimensions table)
Series
PART NUMBER SYSTEM
SPECIFICATIONS
Note: Reflow soldering allowed for all case sizes. Contact NIC for wave soldering restrictions.
