Temp. Controlled Oscillators
ADVTCXO & ADVCTCXO Series
SMD & Thru Hole
-
B
B
10
5 -
❑
M
PACKAGE TYPE
FREQUENCY STABILITY
vs. TEMPERATURE
OUTPUT
FREQUENCY
VOLTAGE
FREQUENCY DEVIATION
EXAMPLE
ADTCXOH
SMD
pg36
ADTCXOI
SMD
pg36
ADTCXOJ
SMD
pg36
ADTCXOK
SMD
pg36
ADTCXOL
SMD
pg36
ADVTCXOH
SMD
pg36
ADVTCXOI
SMD
pg36
ADVTCXOJ
SMD
pg36
ADVTCXOK
SMD
pg36
ADVTCXOL
SMD
pg36
ADTCXOG
Thru Hole pg37
ADVCTCXOG Thru Hole pg38
Package Type
Frequency Stability
vs. Temperature
±5ppm (0˚C~50˚C)
A
±2.5ppm (-15˚C~55˚C) B
±2.5ppm (-30˚C~75˚C) C
Custom
D
Frequency Deviation
No Connection
BLANK
±5ppm min
5
±10ppm min
10
3.3V
3
5.0V
5
Voltage
TTL
A
CMOS
B
CMOS Compatible
C
Clipped SINEwave
D
Output
O
T
C
X
O
/V
CT
CX
O
35

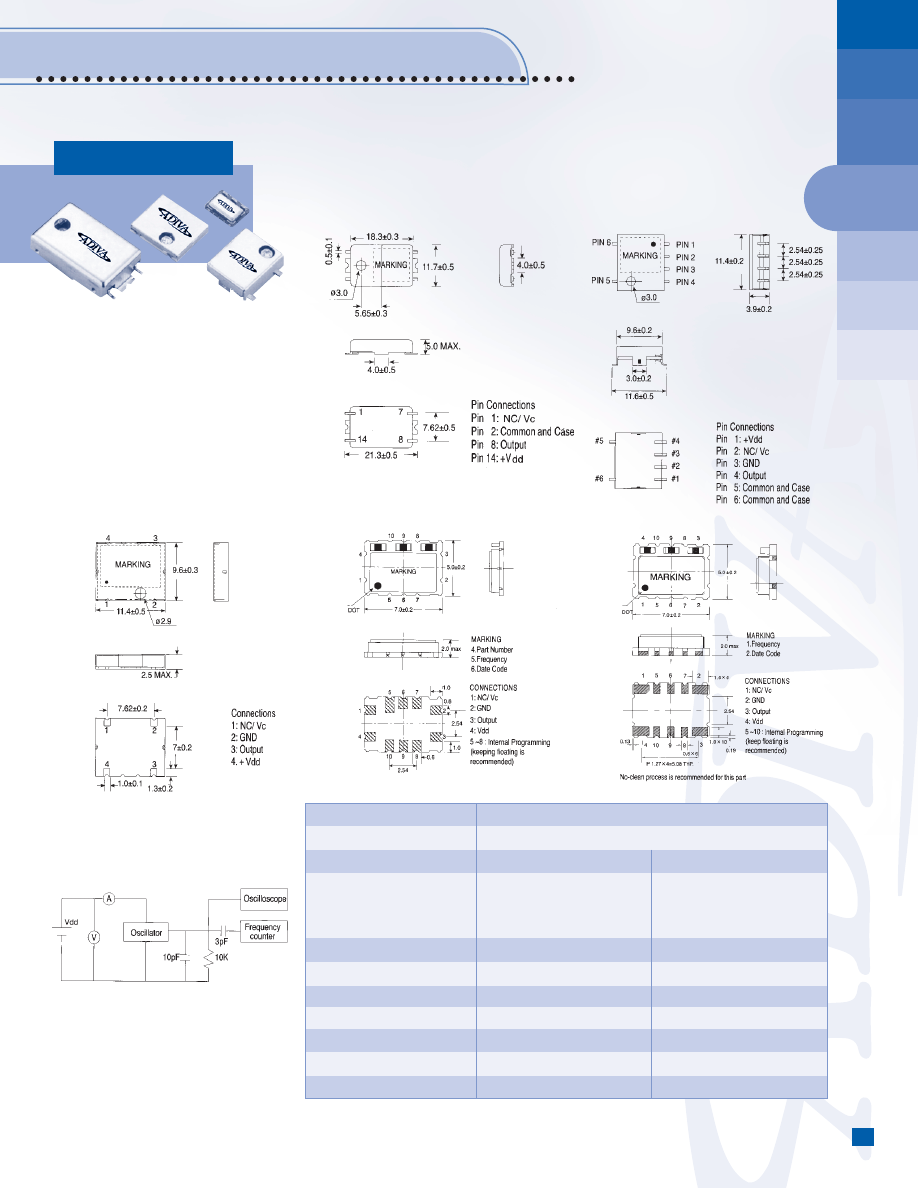

ADTCXOH-L
ADTCXOH (unit: mm)
ADTCXOJ (unit: mm)
ADTCXOK (unit: mm)
ADTCXOI (unit: mm)
TEST CIRCUIT
SEE PAGE 34 FOR PART NUMBERING GUIDE
Temp. Controlled Oscillators
ADTCXO Series (H, I, J, K, L)
Surface Mount
XTAL
OSC.
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
*TTL/CMOS output level available (depended on custom requirement).
FEATURES
• Ultra miniature package suitable for portable prod-
ucts.
• Excellent frequency stability and aging.
• Custom requirements available.
• Application: Cellular/PCS handsets, Wireless platforms
(MMDS, LMDS, WLANS).
STANDARD SPECIFICATIONS
Package Type
ADVCXOH, ADVCXOI, ADVCXOJ, ADVCXOK, ADVCXOL
Standard Frequency
9.6, 10, 12, 12.8, 13, 14.4, 15.36, 19.68, 20 MHz
Frequency Range
9.6 ~ 35 MHz
9.6 ~ 35 MHz
Frequency Stability
vs. Temperature Range
±5 ppm (0ºC ~ 50ºC)
±2.5 ppm (-15ºC ~ 55ºC)
±2.5 ppm (-30ºC ~ 75ºC)
Custom
Frequency Stability vs. Voltage
±0.3 ppm (Vdd ±5%)
±0.3 ppm (Vdd ±5%)
Frequency Adjustment
±3 ppm min. (tuned by internal trimmer) ±3 ppm min. (tuned by internal trimmer)
Supply Voltage
Vdd = 5V
Vdd = 3V
Output Level (Clipped Sinewave)*
1.0 Vpp min.
0.8 Vpp min.
Supply Current
2 mA max.
2 mA max.
Output Load
10K
Ω
//10 pF
10K
Ω
//10 pF
Aging
±1 ppm/year
±1 ppm/year
ADTCXOL (unit: mm)
