Wire Wound Chip
ADWIA Series
XTAL
OSC
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
Surface Mount
FEATURES
• Operating Temperature: -40ºC to 85ºC.
• Excellent solderability and resistance to soldering heat.
• Suitable for flow and reflow soldering.
• Good dimensions, high reliability, and easy surface
mount assembly.
• 3 types of materials provide wide range of
induction value for flexible needs.
INTRODUCTION
The ADWIA series are wire wound type chip inductors widely used in the communication applications such
as cellular phones, pagers, television tuners, radios, and other electronic devices. The wire wound features
advance in higher self resonate frequency, better Q factor, and much stabler performance.
SPECIFICATIONS
LENGTH (L)
WIDTH (W)
THICKNESS (T)
TERMINAL (S)
SIZE
(inch)
(inch)
(inch)
(inch)
mm
mm
mm
mm
ADWIA-0603
(0.063 ± 0.008)
(0.041 ± 0.008)
(0.041 ± 0.008)
(0.014 ± 0.004)
1.60 ± 0.2
1.05 ± 0.2
1.05 ± 0.2
0.35 ± 0.1
ADWIA-0805
(0.080 ± 0.008)
(0.050 ± 0.008)
(0.048 ± 0.008)
(0.016 ± 0.004)
2.00 ± 0.2
1.25 ± 0.2
1.20 ± 0.2
0.40 ± 0.1
ADWIA-1008
(0.098 ± 0.008)
(0.063 ± 0.008)
(0.063 ± 0.008)
(0.020 ± 0.004)
2.5 ± 0.2
2.00 ± 0.2
1.60 ± 0.2
0.50 ± 0.1
ADWIA-1210
(0.126 ± 0.008)
(0.098 ± 0.008)
(0.087 ± 0.008)
(0.020 ± 0.004)
3.20 ± 0.2
2.50 ± 0.2
2.20 ± 0.2
0.50 ± 0.1
ADWIA
❑
-
1608 - CS - 3N3 - J -
T
PACKAGE TYPE
ADWIA: WIRE WOUND
CHIP DIMENSION
MATERIAL TYPE:
CS: CERAMIC
FS: FERRITE
TAPE & REEL
TOLERANCE:
B = ±0.15 NH
S = ±0.30 NH
G = ±2%
J = ±5%
K = ±10%
INDUCTANCE VALUE:
3N3 = 3.3 NH
33N = 33 NH
R33 = 330 NH
3R3 = 3.3 UH
330 = 33 UH
331 = 330 UH
PART NUMBERING GUIDE
ADWIA
www.adivatech.com
(888) 30-ADIVA (23482)

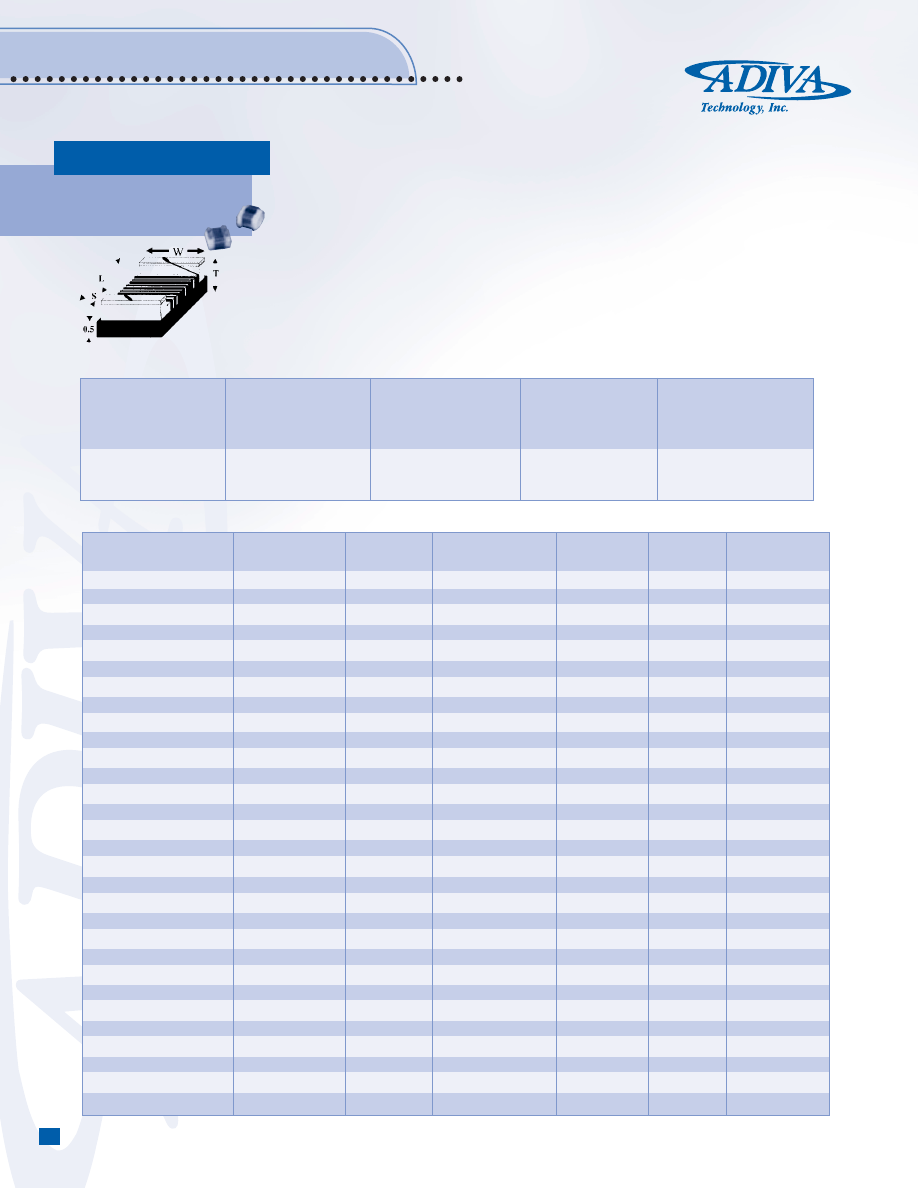

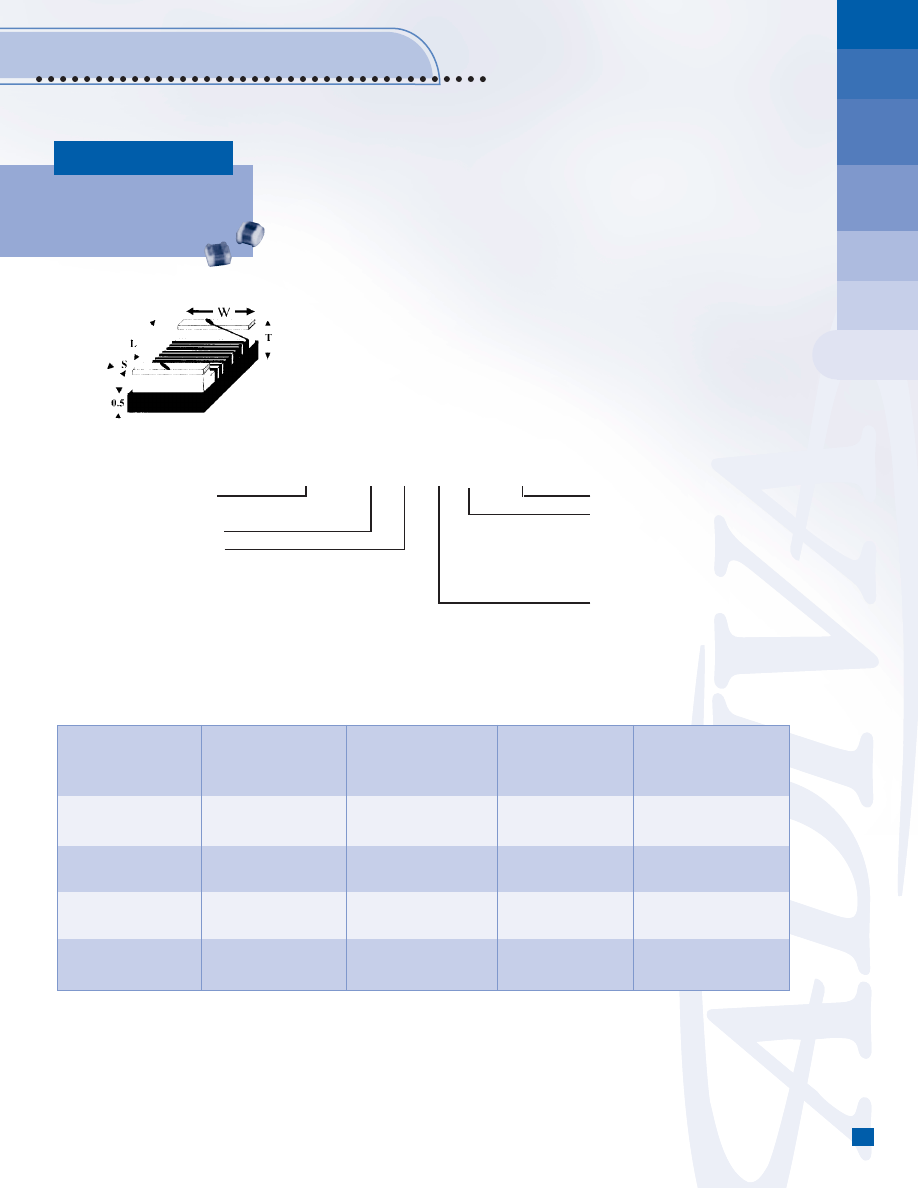

O
72
Wire Wound Chip
ADWIA Ceramic Series
Surface Mount
FEATURES
• Operating Temperature: -40ºC to 85ºC.
• Excellent solderability and resistance to soldering heat.
• Suitable for flow and reflow soldering.
• Good dimensions, high reliability, and easy
surface mount assembly.
• 3 types of materials provide wide range of
induction value for flexible needs.
INTRODUCTION
The ADWIA series are wire wound type chip inductors widely used in the communication applications such as cellular
phones, pagers, television tuners, radios, and other electronic devices. The wire wound features advance in higher self
resonate frequency, better Q factor, and much stabler performance.
SPECIFICATIONS
Length (L)
Width (W)
Thickness (T)
Terminal (S)
Size
(inch)
(inch)
(inch)
(inch)
mm
mm
mm
mm
ADWIA-1008
(0.098 ± 0.008)
(0.063 ± 0.008)
(0.063 ± 0.008)
(0.020 ± 0.004)
2.5 ± 0.2
2.00 ± 0.2
1.60 ± 0.2
0.50 ± 0.1
ADWIA-1008CS (2520) SERIES STANDARD SPECIFICATIONS
PACKAGE TYPE
INDUCTANCE
1
PERCENT
Q
2
S.R.F.
3
RDC
4
IDC
5
(nH)
TOLERANCE
min.
min. (MHz)
max. (
Ω
)
max. (mA)
ADWIA-1008CS 030
❑
T
3.3 @ 100 MHz
B,S
50 @ 1000 MHz
6000
0.06
600
ADWIA-1008CS 060
❑
T
6.8 @ 100 MHz
K,J,G
50 @ 1000 MHz
5500
0.06
600
ADWIA-1008CS 080
❑
T
8.2 @ 100 MHz
K,J,G
50 @ 1000 MHz
5500
0.06
600
ADWIA-1008CS 100
❑
T
10 @ 100 MHz
K,J,G
50 @ 1000 MHz
4300
0.08
600
ADWIA-1008CS 120
❑
T
12 @ 100 MHz
K,J,G
60 @ 500 MHz
3600
0.08
600
ADWIA-1008CS 150
❑
T
15 @ 100 MHz
K,J,G
60 @ 500 MHz
2700
0.08
600
ADWIA-1008CS 180
❑
T
18 @ 100 MHz
K,J,G
60 @ 350 MHz
2700
0.10
600
ADWIA-1008CS 220
❑
T
22 @ 100 MHz
K,J,G
60 @ 350 MHz
2500
0.10
600
ADWIA-1008CS 270
❑
T
27 @ 100 MHz
K,J,G
60 @ 350 MHz
1800
0.10
600
ADWIA-1008CS 330
❑
T
33 @ 100 MHz
K,J,G
60 @ 350 MHz
1700
0.10
600
ADWIA-1008CS 390
❑
T
39 @ 100 MHz
K,J,G
60 @ 350 MHz
1500
0.10
600
ADWIA-1008CS 470
❑
T
47 @ 100 MHz
K,J,G
60 @ 350 MHz
1500
0.10
600
ADWIA-1008CS 560
❑
T
56 @ 100 MHz
K,J,G
60 @ 350 MHz
1350
0.12
600
ADWIA-1008CS 680
❑
T
68 @ 100 MHz
K,J,G
60 @ 350 MHz
1300
0.15
600
ADWIA-1008CS 820
❑
T
82 @ 100 MHz
K,J,G
60 @ 350 MHz
1100
0.18
600
ADWIA-1008CS 101
❑
T
100 @ 100 MHz
K,J,G
60 @ 350 MHz
1100
0.18
500
ADWIA-1008CS 121
❑
T
120 @ 25 MHz
K,J,G
50 @ 100 MHz
950
0.20
500
ADWIA-1008CS 151
❑
T
150 @ 25 MHz
K,J,G
50 @ 100 MHz
880
0.22
500
ADWIA-1008CS 181
❑
T
180 @ 25 MHz
K,J,G
50 @ 100 MHz
800
0.33
500
ADWIA-1008CS 221
❑
T
220 @ 25 MHz
K,J,G
45 @ 100 MHz
730
0.45
500
ADWIA-1008CS 271
❑
T
270 @ 25 MHz
K,J,G
45 @ 100 MHz
650
0.75
500
ADWIA-1008CS 331
❑
T
330 @ 25 MHz
K,J,G
45 @ 100 MHz
570
0.90
500
ADWIA-1008CS 391
❑
T
390 @ 25 MHz
K,J,G
45 @ 100 MHz
530
1.20
400
ADWIA-1008CS 471
❑
T
470 @ 25 MHz
K,J,G
45 @ 100 MHz
480
1.30
400
ADWIA-1008CS 561
❑
T
560 @ 25 MHz
K,J,G
45 @ 100 MHz
430
1.45
300
ADWIA-1008CS 681
❑
T
680 @ 25 MHz
K,J,G
45 @ 100 MHz
380
2.45
200
ADWIA-1008CS 751
❑
T
750 @ 25 MHz
K,J,G
45 @ 100 MHz
360
2.60
150
ADWIA-1008CS 821
❑
T
820 @ 25 MHz
K,J,G
45 @ 100 MHz
350
2.75
150
ADWIA-1008CS 911
❑
T
910 @ 25 MHz
K,J,G
45 @ 100 MHz
330
3.25
90
ADWIA-1008CS 102
❑
T
1000 @ 25 MHz
K,J,G
35 @ 50 MHz
310
3.60
90
1
Inductance is measured in HP-4291B impedance analyzer with HP-16192 fixture.
2
Q is measured in HP-4291B impedance analyzer with HP-16192 fixture.
3
SRF is measured in HP-8753E RF network analyzer with HP-16192 fixture.
4
RDC is measured in HP-4338B millohmeter.
5
For 15ºC Rise.
ADWIA-1008CS
O
INDUCT
ORS
73
Wire Wound Chip
ADWIA Ceramic Series — Continued
XTAL
OSC
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
Surface Mount

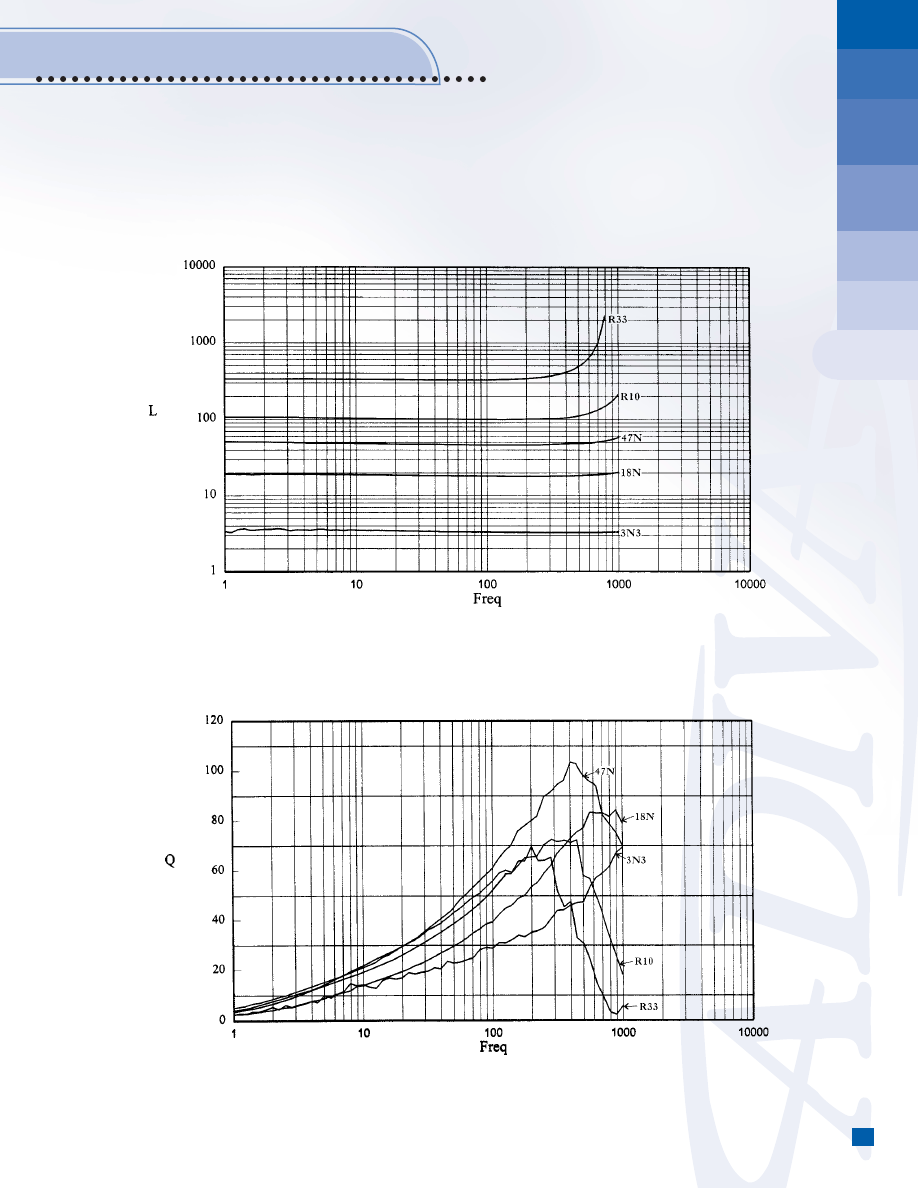

ELECTRICAL CHARACTERISTIC
ADWIA-1008CS (2520)
ADWIA-1008CS (2520)
