Fixed Conformal Coated
ADFIA Series
Axial Leaded Thru Hole
A
B
C
D

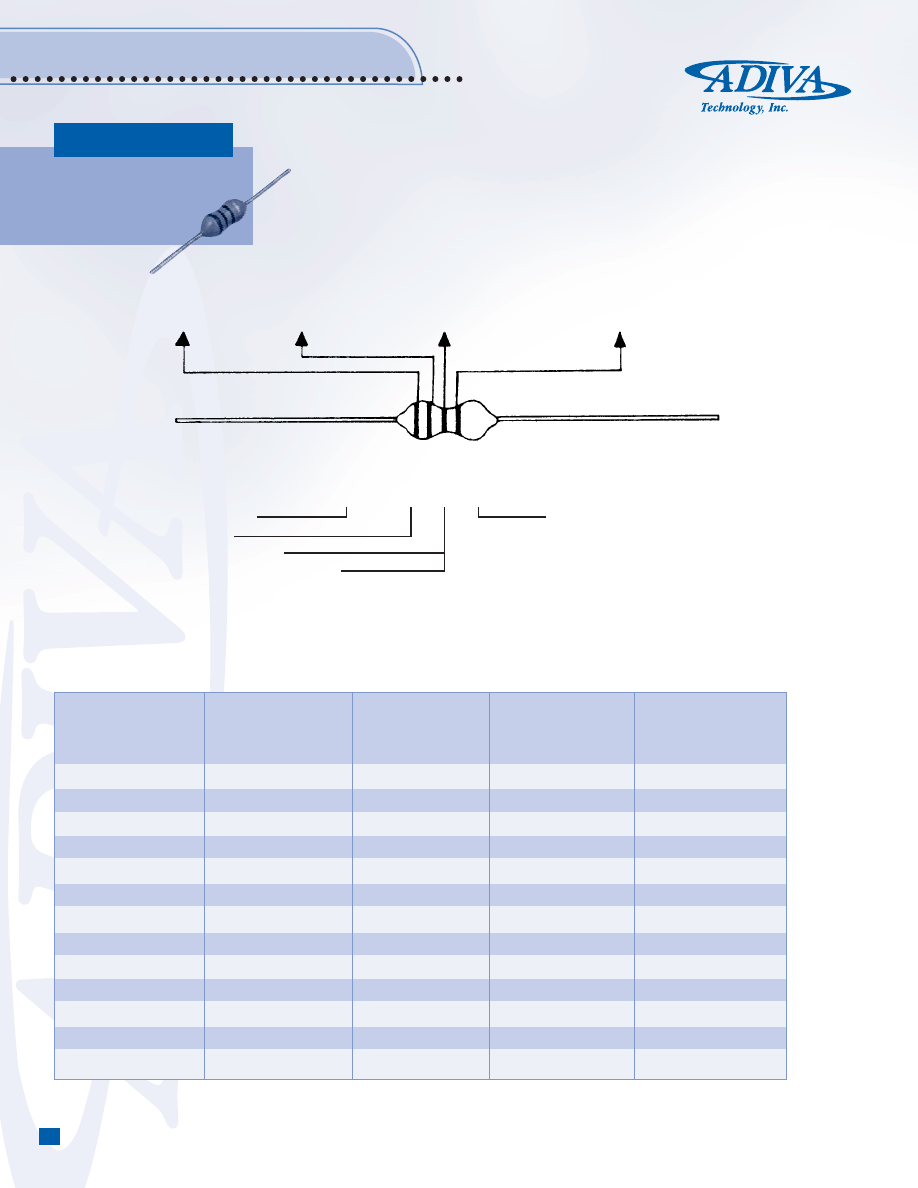

MARKING CODE
COLOR
NOMINAL INDUCTANCE
NOMINAL INDUCTANCE
NOMINAL INDUCTANCE
NOMINAL INDUCTANCE
(uH)
(uH)
(uH)
(uH)
First Figure (A)
Second Figure (B)
Multiplier (C)
Tolerance (%) (D)
Gold
-
-
0.1
±5
Silver
-
-
0.01
±10
Clear
-
-
-
-
Black
0
0
1
±20
Brown
1
1
10
-
Red
2
2
100
-
Orange
3
3
1000
-
Yellow
4
4
-
-
Green
5
5
-
-
Blue
6
6
-
-
Violet
7
7
-
-
Grey
8
8
-
-
White
9
9
-
±2.5
ADF1A
❑
-
2870 - 4R7K - T
PACKAGE TYPE
DIMENSION
NOMINAL INDUCTANCE
NOMINAL INDUCTANCE TOLERANCE:
H = ±2.5%
J = ±5%
K = ±10%
M = ±20%
DELIVERY FORM
B = BULK
T = TAPE & REEL
A = AMMO-PACK
PART NUMBERING GUIDE
OUTER COATING
The ADMLIA series are chip inductors widely used in the communication applications such as
cellular phones, pagers, computers and other electronic devices. The device features in magnetic
shielding which avoids cross coupling and crosstalk.
ADFIA
ADFIA-4295
O
INDUCT
ORS
97
XTAL
OSC
VCXO
VCO
TCXO
VCTCXO
FLTR
RES
IND
ADFIA Series
Fixed Conformal Coated
Axial Leaded Thru Hole
FEATURES
• Special lead wire construction, eliminating all
deficiencies of the conventional axial lead type,
prevents open circuit failures.
• Special magnetic core construction provides high
Q and SRF.
• Application of moisture-resistant ensures long life.
BENEFITS
Temperature Rise
20ºC
Ambient Temperature
80ºC
Operating Temperature Range
-20ºC to 100ºC
Rated Voltage
250V DC
Terminal Tensile Strength
3.5 Kg min.
Terminal Bending Strength
0.5 Kg min.
ADFIA-4295 SERIES STANDARD SPECIFICATIONS
ORDERING CODE
INDUCTANCE
Q
TEST FREQUENCY
SELF-RESONANT
DC
RATED DC
(uH)
min.
(MHz)
FREQUENCY (MHz)
RESISTANCE (ohm)
CURRENT (mA)
min.
max.
max.
ADFIA-4295-R22
❑
T
0.22 ±20%, ±10%
30
25.2
285
0.24
810
ADFIA-4295-R27
❑
T
0.27 ±20%, ±10%
30
25.2
255
0.26
765
ADFIA-4295-R33
❑
T
0.33 ±20%, ±10%
30
25.2
225
0.30
720
ADFIA-4295-R39
❑
T
0.39 ±20%, ±10%
30
25.2
210
0.35
650
ADFIA-4295-R47
❑
T
0.47 ±20%, ±10%
30
25.2
190
0.41
630
ADFIA-4295-R56
❑
T
0.56 ±20%, ±10%
30
25.2
172
0.45
580
ADFIA-4295-R68
❑
T
0.68 ±20%, ±10%
30
25.2
157
0.50
530
ADFIA-4295-R82
❑
T
0.82 ±20%, ±10%
45
25.2
140
0.55
520
ADFIA-4295-1R0
❑
T
1.0 ±10%, ±5%
45
25.2
120
0.57
500
ADFIA-4295-1R2
❑
T
1.2 ±10%, ±5%
50
7.96
110
0.60
480
ADFIA-4295-1R5
❑
T
1.5 ±10%, ±5%
50
7.96
95
0.65
460
ADFIA-4295-1R8
❑
T
1.8 ±10%, ±5%
50
7.96
90
0.68
450
ADFIA-4295-2R2
❑
T
2.2 ±10%, ±5%
50
7.96
80
0.70
430
ADFIA-4295-2R7
❑
T
2.7 ±10%, ±5%
50
7.96
75
0.75
410
ADFIA-4295-3R3
❑
T
3.3 ±10%, ±5%
50
7.96
70
0.8
390
ADFIA-4295-3R9
❑
T
3.9 ±10%, ±5%
50
7.96
62
0.81
380
ADFIA-4295-4R7
❑
T
4.7 ±10%, ±5%
50
7.96
55
0.83
360
ADFIA-4295-5R6
❑
T
5.6 ±10%, ±5%
50
7.96
50
0.9
340
ADFIA-4295-6R8
❑
T
6.8 ±10%, ±5%
50
7.96
45
0.95
320
ADFIA-4295-8R2
❑
T
8.2 ±10%, ±5%
55
7.96
40
1.0
310
ADFIA-4295-100
❑
T
10 ±10%, ±5%
55
7.96
36
1.15
290
ADFIA-4295-120
❑
T
12 ±10%, ±5%
55
2.52
30
1.3
280
ADFIA-4295-150
❑
T
15 ±10%, ±5%
55
2.52
22
1.4
270
ADFIA-4295-180
❑
T
18 ±10%, ±5%
55
2.52
12
1.5
250
ADFIA-4295-220
❑
T
22 ±10%, ±5%
55
2.52
8
1.6
240

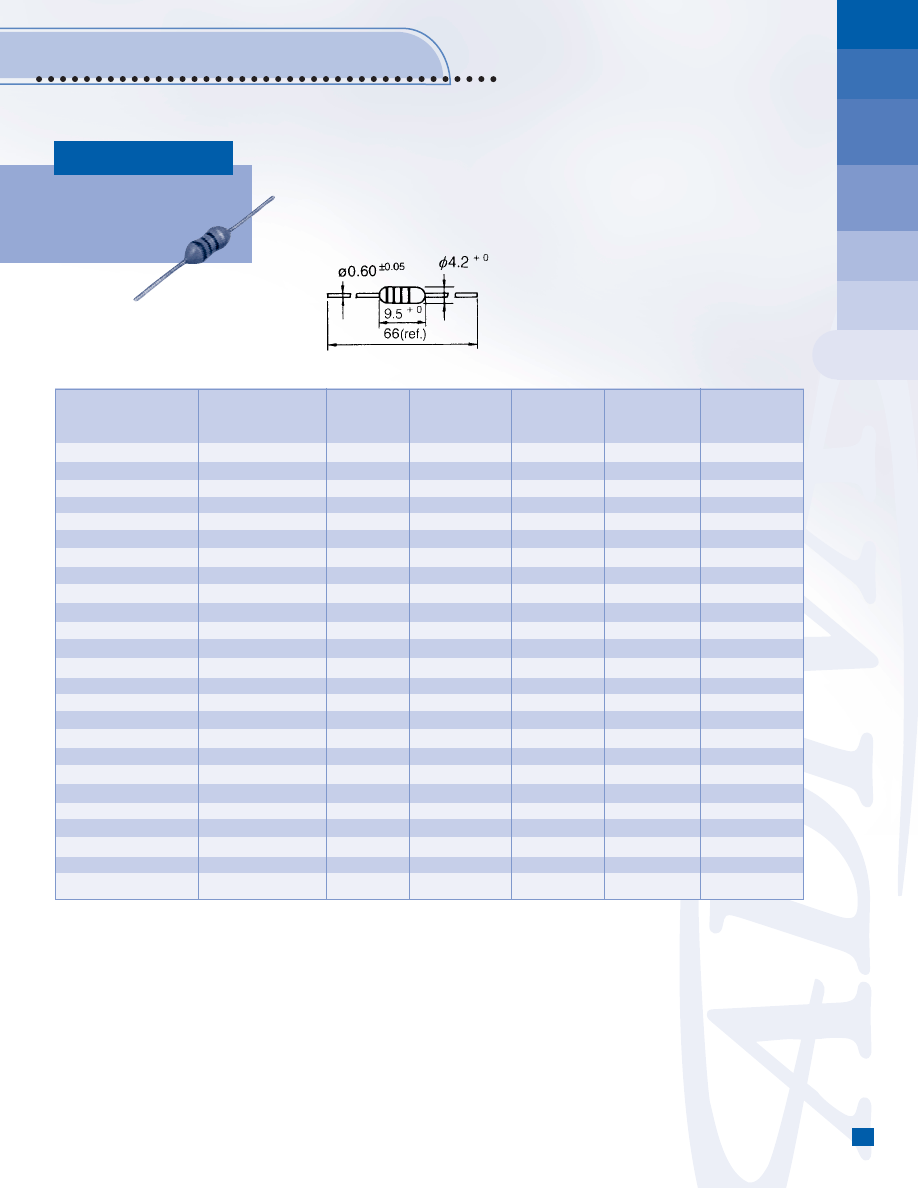

UNIT DIMENSION (unit: mm)
Inductance Tolerance:
❑
M±20%, K±10%, J±5%, H±2.5%.
